BEDIENUNGSANLEITUNG DAB 14 DUAL

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen und
• sicheren

Gebrauch Ihres Radios, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät

• aufstellt,
• bedient,
• reinigt
• oder entsorgt.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

- Aufzählungen oder

→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Geräts 4

Sicherheit 4

Umgang mit Batterien 5

Die Beschreibung des Geräts 8

Der Lieferumfang 8

Die besonderen Eigenschaften des Geräts 8

Bedienelemente 9

Wie Sie das Gerät zum Betrieb vorbereiten......11

Wie Sie die Batterien einlegen....11

Wie Sie den Antennenempfang verbessern....11

Wie Sie das Netzgerät anschließen 12

Wie Sie einen Kopfhörer benutzen 13

Wie Sie die Sprache einstellen 13

Die Standsicherheit erhöhen....13

Wie Sie allgemeine Geräte-Funktionen bedienen .... 14

Das Gerät einschalten 14

Die Lautstärke einstellen....14

Das Gerät ausschalten....14

Was ist DAB+....15

Wie Sie das Gerät im DAB-Modus bedienen.... 16

Einen Suchlauf bei DAB durchführen 16

DAB-Sender speichern.... 16

Manuelle Senderwahl / Tuning bei DAB.... 17

Informationen einblenden 17

Die Datenkompression DRC einstellen 17

Wie Sie das Gerät im UKW-Modus bedienen.... 18

UKW/FM-Sender einstellen 18

Mono/Stereo einstellen 18

UKW-Sender speichern.... 19

Menüoptionen 20

Wie Sie Menüoptionen einstellen 20

Die Displaybeleuchtung einstellen.... 20

Auf Werkseinstellung zurücksetzen.... 20

Die Software-Version finden.... 20

Wie Sie das Gerät reinigen 21

Displayanzeigen aufrufen 21

Wie Sie Fehler beseitigen 22

Technische Daten.... 23

Wie Sie das Gerät entsorgen 24

Sicherheit und Aufstellen des Geräts

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Geräts.

Sicherheit

Vorsicht im Umgang mit dem Netzadapter!

• Das Gerät darf nur an eine Netzspannung von 100 - 240 V\~, 50/60 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
  • Verwenden Sie nur das mitgelieferte Netzteil.
• Der Netzstecker darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
• Wenn das Netzkabel defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
• Beim Abziehen des Netzteils von der Steckdose am Stecker ziehen - nicht am Kabel.

• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.
• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

• Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Stecker des Netzteils aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.
• Hören Sie Musik nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, um sicherzu-stellen, dass sie nicht mit dem Gerät spielen.
• Es ist verboten Umbauten am Gerät vorzunehmen.

- Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

Umgang mit Batterien

• Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen!
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Wechseln Sie schwächer werdende Batterien rechtzeitig aus.
• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.

Vorsicht!

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
• Batterien keinen extremen Bedingungen aussetzen. Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!

Wichtiger Hinweis zur Entsorgung:

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen.

• Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen. Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.
• Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten Entsorgung von Batterien, da durch die korrekte Entsorgung Umwelt und Menschen vor möglichen negativen Folgen geschützt werden.

Dieses Zeichen finden Sie auf schadstoffhaltigen Batterien:

Aufstellen des Gerätes

• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.

• Das Gerät nicht durch Gardinen, Decken oder Zeitungen verdecken.

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Beachten Sie, dass die Gerätefüße u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können.
• Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.
• Sie dürfen das Gerät nur in waagerechter Position betreiben. Nicht im Freien verwenden!
• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.
• Bei Verwendung von Energiesparlampen in unmittelbarer Nähe kann ggf. die Funktion des Gerätes beeinträchtigt werden.

• Stellen Sie keine schweren Gegenstände auf das Gerät.

• Legen Sie eine rutschfeste Unterlage unter die Gerätefüße, um Abdrücke auf Möbeloberflächen zu vermeiden.

• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.
• Stellen Sie sicher, dass das Netzkabel oder der Stecker immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können! Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
  • Die Steckdose sollte möglichst nah am Gerät sein.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Netzteil bzw. Stecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!

• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose.

• Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker aus der Steckdose.

• Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie alle Batterien, da diese auslaufen und Gerät beschädigen können.
• Netzbetrieb: Entnehmen Sie die Batterien, um diese zu schonen und das Gerät gegen auslaufende Batteriesäure zu schützen!
• Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur zum Gebrauch in geschlossenen Räumen zum Radio hören bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

- Dies ist ein Gerät der Unterhaltungselektronik. Es darf nur zu privaten, und nicht zu industriellen und kommerziellen Zwecken verwendet werden.

Die Beschreibung des Geräts Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• Stereo DAB-Radio-Gerät,
• Netzteil,
• diese Bedienungsanleitung.

Die besonderen Eigenschaften des Geräts

- Mit dem digitalen DAB-Radio steht ein neues digitales Format zur Verfügung, durch welches man kristallklaren Sound ohne Knistern hören kann.

• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB 174–240 MHz (digital).
• Das verfügt über je 10 Senderspeicherplätze.
• Wenn ein Sender gefunden bzw. eingestellt ist, wird die Uhrzeit und das Datum automatisch über das DAB- oder UKW/RDS-Signal eingestellt.
  • Das Gerät verfügt über eine Zeitanzeige.
  • Das Gerät besitzt einen Kopfhörer-Anschluss.
• Das Gerät kann netzunabhängig betrieben werden. (Batterien nicht im Lieferumfang enthalten).

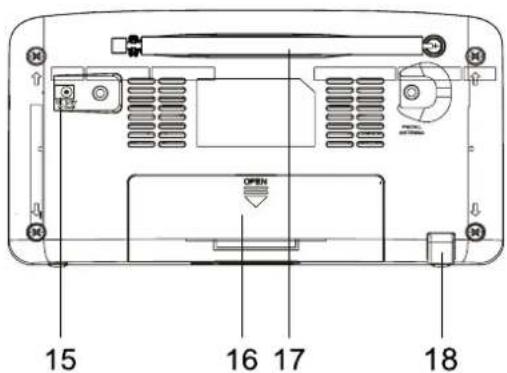

Bedienelemente

1 2 3 4 5 6 7 8 9 10 11 12 13 Dual BAR+ RANKS ITEMS & SING CAP 14

14

15 16 17 18

Die Beschreibung des Geräts

1-5	PRESETs 1 – 10	Programmierte Sender, PRESETs aufrufen bzw. speichern 1 – 5, PRESETs 6 – 10: zusätzlich Taste SHIFT drücken
6	SHIFT Umschalten zu PRESETs 6 – 10
7	FM/DAB	Wahlschalter Digitalradio DAB, Analogradio FM
8	Display LCD-Display
9	-TUNING+	Menü: in Menüs navigierenDAB: Sender einstellenUKW: Taste lang drücken: automatische Sendersuche;Taste kurz drücken: Frequenz manuelleinstellen (0,05 MHz-Schritte)
10	VOL – VOL+	VOLUME: Lautstärketasten+ : lauter,- : leiser
11	ENTER INFO	Eingabe bestätigen, DAB-Sender aktivierenInformationen einblenden

12	MENU kurz drücken: Menü öffnenlang drücken: DAB/UKW: Autoscan
13		Einschalten, Ausschalten des Geräts Standby
14		Kopfhöreranschluss3,5 mm Klinkenstecker
15	DC	Anschluss Netzteil, 5,9 V, 1000 mA
16	Batteriefach
17	DAB/UKW-Teleskopantenne
18	Stütze, herausschiebbar
-	Typenschild (Rückseite)

Wie Sie das Gerät zum Betrieb vorbereiten Wie Sie die Batterien einlegen

Achtung: vorher das Netzkabel 15 entfernen!

→ Drehen Sie das Gerät so, dass Sie das Batteriefach 16 öffnen können.
→ Zum netzunabhängigen Betrieb benötigen Sie 4 alkalische Batterien, AA „Mignon“, 1,5 V (nicht im Lieferumfang enthalten). Achten Sie beim Einlegen auf die richtige Polung. Siehe Grafik am Batteriefach.

→ Schließen Sie den Batteriefachdeckel wieder sorgfältig, so dass die Haltelaschen des Deckels im Gehäuse einrasten.

Hinweis:

Es sollte darauf geachtet werden, nur Batterien gleichen Typs zu verwenden. Verwenden Sie niemals gleichzeitig alte und neue Batterien.

→ Verwenden Sie auslaufgeschützte Batterien!

Das Gerät funktioniert nur eingeschränkt mit 1,2 V Akkus.

Wichtiger Hinweis zur Entsorgung

Batterien können Giftstoffe enthalten, die die Umwelt schädigen.

→ Entsorgen Sie die Batterien deshalb unbedingt entsprechend den für Sie geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Wie Sie den Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopantenne 17 kann ein ausgezeichneter Empfang erzielt werden.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Teleskopantenne 17 unbedingt in der vollen Länge positioniert werden.

Hinweis zur Empfangsverbesserung:

Wichtig ist oft die exakte Ausrichtung der DAB-Antenne, insbesondere in den Randgebieten des DAB-Empfangs. Im Internet kann man z.B. unter „www.digitalradio.de“ die Lage des nächstgelegenen Sendemastes schnell ausfindig machen.

→ Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes.
→ Ziehen Sie die Antenne zunächst voll aus, drehen Sie die Antenne auch in verschiedene Richtungen. Ggf. die Antenne wieder etwas einschieben.
- Bei schlechtem Wetter kann der DAB-Empfang nur eingeschränkt möglich sein.

Hinweis:

Mittels der Signalstärkeanzeige siehe S. 17 können Sie die optimale Antennenausrichtung und ggf. den besten Aufstellplatz finden.

Wie Sie das Netzgerät anschließen

Schließen Sie das Gerät an das Stromnetz (100-240 V\~, 50/60 Hz) an.

→ Zur Stromversorgung zuerst das Kabel des Netzteils in die Buchse 15 (DC 5,9 V) am Gerät und dann den Netzstecker in die Steckdose stecken.

Hinweis:

Verwenden Sie nur das mitgelieferte Netzteil!

→ Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Steckdose stecken.

Nach dem erstmaligen Verbinden des Gerätes mit dem Stromnetz zeigt das Display „Welcome to Digital Radio“.

Hinweis

- Netzbetrieb: Entnehmen Sie ggf. die Batterien, um diese zu schonen und das Gerät gegen auslaufende Batteriesäure zu schützen!

Hinweis:

Ziehen Sie bei Nichtverwendung den Netzstecker aus der Steckdose. Ziehen Sie am Netzstecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Hinweis:

Nach einem Stromausfall wird möglicherweise nicht die korrekte Uhrzeit angezeigt.

Vorsicht!

Netzanschluss erst nach Fertigstellung sämtlicher Anschlüsse herstellen! Beachten Sie die Angaben auf dem Typenschild.

Wenn das Gerät an die Netzspannung angeschlossen ist, sind aufgrund der Standby-Funktion Teile des Gerätes in Betrieb. Um das Gerät ganz auszuschalten, muss der Netzstecker gezogen werden.

Wie Sie einen Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelaufstärke auf minimale Lautstärke.

Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, sind die Lautsprecher stumm geschaltet.

→ Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
→ Stecken Sie den Stecker des Kopfhörers in die Kopfhörer-Buchse 19 des Geräts.

Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.

→ Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörer-Buchse des Geräts.

Wie Sie die Sprache einstellen

→ Drücken Sie MENU 12.
→ Drücken Sie –TUNING+ 9, um > System zu wählen.
→ Wählen Sie mit –TUNING+ 9 > Sprache.
→ Wählen Sie mit –TUNING+ 9 die gewünschte Sprache. Bestätigen Sie jeweils mit ENTER 11.

Die Standsicherheit erhöhen

→ Drehen Sie das Gerät um.
→ Schieben Sie die Stütze 18 heraus.

Wie Sie allgemeine Geräte-Funktionen bedienen Das Gerät einschalten

→ Ziehen Sie vor der Verwendung des Gerätes die Teleskopantenne 17 auf volle Länge aus.
→ Drücken Sie die Taste ⏻ 13, das Gerät wird eingeschaltet.
→ „Welcome to Digital Radio“ erscheint, das Gerät befindet sich im DAB-Radiobetrieb.

In STANDBY ist das Gerät ausgeschaltet aber mit dem Stromnetz verbunden, die Uhrzeit und das Datum erscheint.

Hinweis:

Bei der erstmaligen Inbetriebnahme der DAB-Funktion startet automatisch ein Sendersuchlauf. Falls der Hinweis „Dienst nicht verfügbar“ erscheint, wurde kein DAB-Signal empfangen. Eventuell ist die Signalstärke zu gering, verändern Sie die Position und starten Sie den Suchlauf erneut, siehe S. 16. Während des Suchlaufs zeigt die Displayinformation den Fortschritt an sowie die Anzahl der gefundenen Digitalradio-Stationen.

Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumerischer Reihenfolge wiedergegeben. Die gefundenen Sender werden gespeichert und stehen auch nach dem Ausschalten und erneutem Wiedereinschalten zu Verfügung.

Werden keine Sender gefunden, führen Sie die manuelle Sendersuche durch.

Die Lautstärke einstellen

→ Drücken Sie –VOL+ 10, 11, um die gewünschte Lautstärke einzustellen.

Das Gerät ausschalten

→ Um das Radio in Standby zu schalten, Taste ①8 drücken.
- In dieser Stellung ist das Gerät ausgeschaltet aber mit dem Stromnetz verbunden.
- Um das Gerät ganz auszuschalten, den Netzstecker ziehen.

Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können.

Anders als bei herkömmlichen Analogradiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplexe. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

Datenkomprimierung

Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Tonformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Reduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen (DLS z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

DAB Radioempfang

Service Wahl und Suche

Das Gerät startet automatisch den Sendersuchlauf, wenn es eingeschaltet wird. Sollte kein Sender empfangen werden, erscheint "Dienst nicht verfügbar" auf dem Display. Dies bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssten Sie den Standort wechseln.

Wie Sie das Gerät im DAB-Modus bedienen

Einen Suchlauf bei DAB durchführen

Der automatische Suchlauf „Vollständiger Suchlauf“ scannt alle DAB– Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

→ Drücken Sie die Taste MENU 12 lang.

Alternativ:

→ Drücken Sie die Taste MENU 12.
→ Wählen Sie durch Drücken von –TUNING+ 9 > Vollständiger Suchlauf.
→ Bestätigen Sie durch Drücken von ENTER 11.
→ Die Suche startet, im Display erscheint der Fortschrittsbalken.

Durch Sender schalten

→ Mit –TUNING+ 9 durch Liste schalten.
→ Um einen Sender auszuwählen, ENTER 11 drücken.

DAB-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im DAB-Bereich speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ Gewünschte PRESET-Taste 1 - 5 lang drücken.
→ PRESET 6 – 10: Taste SHFIT und gewünschte PRESET-Taste lang drücken.

Anwählen der programmierten Stationen

→ Jeweilige PRESET-Taste 5 drücken.
→ PRESET 6 – 10: Taste SHIFT und gewünschte PRESET-Taste drücken.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint „leer“.

Löschen einer Programmplatz-Speicherung

→ Neuen Sender auf die jeweilige PRESET-Taste speichern.

Manuelle Senderwahl / Tuning bei DAB

→ Drücken Sie die Taste MENU 12.
→ Drücken Sie –TUNING+ 9, um > Manuell Einstellen zu wählen.
→ Bestätigen Sie durch Drücken von ENTER 11.
→ Drücken Sie –TUNING+ 9, um durch die Labels 5A bis 13 F und deren Frequenzen zu schalten und bestätigen Sie das Label mit ENTER 11.
→ Wird ein Ensemble gefunden, erscheint der Name im Display sowie die Signalstärke.

→ Die Sender werden automatisch gespeichert.

Informationen einblenden

→ Drücken Sie die Taste INFO 11 wiederholt.
→ Mehrfaches Drücken der INFO-Taste 11 schaltet durch verschiedene Informationen, wie z.B DLS, Signalstärke, Programmtyp, Ensemble/Multiplexname, Audiobitrate, Zeit, Datum, Siehe S. 21

Signalstärke:

• Die Markierung 1 zeigt den erforderlichen Pegel.

- Sender, deren Signalstärke unterhalb des erforderlichen Pegels liegt, senden kein ausreichendes Signal.

Dynamic Label Plus

Falls vom Programmanbieter unterstützt, erlaubt der Dynamic Label Plus Dienst beispielsweise den Namen der aktuellen Sendung oder den Titel und Interpreten jederzeit nachzuschlagen.

Die Datenkompression DRC einstellen

Die Kompressionsrate gleicht Dynamikschwankungen und damit einhergehende Lautstärkevariationen aus.

→ Drücken Sie die Taste MENU 12.
→ Drücken Sie –TUNING+ 9, um > DRC zu wählen.
→ Bestätigen Sie durch Drücken von ENTER 11.

Wählen Sie mit –TUNING+ 9 die Kompressionsrate:

• DRC hoch – Hohe Kompression
• DRC tief – niedrige Kompression
• DRC aus – Kompression abgeschaltet.
→ Bestätigen Sie durch Drücken von ENTER 11.

Wie Sie das Gerät im UKW-Modus bedienen

UKW/FM-Sender einstellen

→ Um zu UKW/FM zu schalten, FM/ DAB 7 drücken.

Im Display erscheint kurz „FM Modus“, danach die Frequenz und „Radio Text“, wenn ein Sender empfangen wird. „St“ oder „Mo“ zeigen Stereo- bzw. Mono-Empfang.

Wird ein RDS-Signal empfangen, erscheint der Sendername und ggf. der Radiotext.

Manuelle Senderwahl

→ Drücken Sie –TUNING+ 9 im UKW-Betrieb, um den gewünschten Sender einzustellen. Das Display zeigt Frequenz an. Jeder Tastendruck verändert die Frequenz in 0,05 MHz - Schritten.

Automatische Senderwahl

→ Drücken Sie MENU 12 lang, um den automatischen Sendersuchlauf zu starten. Im Display läuft die Senderfrequenz abwärts/aufwärts.
→ Sie können die Richtung des Suchlaufs festlegen, indem Sie vorher –TUNING+ 9 drücken.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben.

→ Alternativ:
→ Drücken Sie –TUNING+ 9 und halten Sie die Taste gedrückt, läuft die Frequenz, bis sie die Taste wieder loslassen.

Hinweis:

Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Senderwahl.

Sie können im Menü > Suchlauf Einstellung einstellen, ob die automatische Senderwahl nur starke Sender findet (nur kräftige Sender) oder nach allen Sendern sucht (Alle Sender).

Mono/Stereo einstellen

Hinweis:

Sie können auch manuell auf Mono schalten, dadurch wird der Empfang rauschärmer.

→ Drücken Sie die Taste MENU 12.
→ Drücken Sie –TUNING+ 9, um >Audio Einstellung zu wählen.
→ Bestätigen Sie durch Drücken von ENTER 11.
→ Drücken Sie –TUNING+ 9 wiederholt, um zwischen „Stereo / mono“ bzw. „Nur mono“ zu wählen.
→ Bestätigen Sie durch Drücken von ENTER 11.

UKW-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im FM-Bereich (UKW) speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ Gewünschte PRESET-Taste 1 - 5 lang drücken.
→ PRESET 6 – 10: Taste SHFIT und gewünschte PRESET-Taste lang drücken.

Anwählen der programmierten Stationen

→ Jeweilige PRESET-Taste 5 drücken.
→ PRESET 6 – 10: Taste SHIFT und gewünschte PRESET-Taste drücken.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint „Leer“.

Löschen einer Programmplatz-Speicherung

→ Neuen Sender auf die jeweilige PRESET-Taste speichern.

Wie Sie Menüoptionen einstellen

Hinweis:

• Die Uhrzeit und das Datum wird automatisch über das DAB/UKW-Signal eingestellt. Drücken Sie INFO 11 wiederholt, um die Uhrzeit anzuzeigen.
• Sprache einstellen: siehe S. 13.

Die Displaybeleuchtung einstellen

Sie können die Displayhelligkeit einstellen.

→ Drücken Sie die Taste MENU 12.
→ Drücken Sie –TUNING+ 9, um > System zu wählen und dann > Beleuchtung und > Zeitabschaltung. Bestätigen Sie jeweils mit ENTER 11.
→ Stellen Sie die Einstellung mit –TUNING+ 9 entweder auf Ein (dauerhafte Beleuchtung) oder wählen Sie eine Zeit in Sekunden nach der die Betriebshelligkeit bei Tastendruck gedimmt wird.
→ Bestätigen Sie durch Drücken von ENTER 11.

Auf Werkseinstellung zurücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender inkl. der PRESETS löschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

→ Drücken Sie die Taste MENU 12.
→ Drücken Sie –TUNING+ 9, um > System zu wählen.
→ Bestätigen Sie durch Drücken von ENTER 11.
→ Wählen Sie mit –TUNING+ 9 > Werkseinstellung und bestätigen Sie durch Drücken von ENTER 11.
→ Wählen Sie durch mit –TUNING+ 9 > Ja und bestätigen Sie durch Drücken von ENTER 11.
→ Um den Vorgang abzubrechen, Nein wählen und mit drücken von ENTER 11 bestätigen.

Hinweis:

Alle zuvor gespeicherten Sender werden gelöscht.

Die Software-Version finden

→ Drücken Sie die Taste MENU 12.
→ Drücken Sie –TUNING+ 9, um > System zu wählen und dann > SW version.
→ Drücken Sie jeweils ENTER 11, die Software-Version erscheint.
→ Durch Drücken der Taste MENU 12 schalten Sie zurück.

Software-Upgrade

- Nur für Service-Techniker.

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzstecker ziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

→ Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Displayanzeigen aufrufen

Durch Drücken der Taste INFO 9 können Sie folgende Informationen einblenden:

DAB-Betrieb FM (UKW) - Betrieb
DLS: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellenSong Titel, News, Schlagzeilen, etc.	RDS Radiotext
DL Plus: weitere zusätzliche Info, die die Sender u. U. bereitstellen (Titel, Künstler, Sendung etc.)
Signalstärke Programmtyp
Programmtyp Frequenz
Ensemble/Multiplex Gruppenname Multiplex Nummer, Frequenz	Stereo/Mono
Signal Error Rate Zeit
Audio Bit Rate/Encoding
Zeit Datum
Datum

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten.	Das Gerät wird nicht mit Strom versorgt.Schließen Sie den Netzstecker richtig an die Netzsteckdose an.Ggf. andere Steckdose wählen.Batterie:Legen Sie unverbrauchte Batterien ein
Es ist kein Ton zu hören.	Erhöhen Sie die Lautstärke.Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Lautsprecher hören möchten.Ggf. ist die falsche Quelle gewählt worden.

Symptom Mögliche Ursache/Abhilfe
Es ist ein Störrauschen zu hören.	In der Nähe des Geräts sendet ein Mobiltelefon oder ein anderes Gerät störende Radiowellen aus.Entfernen Sie das Mobiltelefon oder das Gerät aus der Umgebung des Geräts.
Es treten andere Bedienungsstörungen, laute Geräusche oder eine gestörte Display-Anzeige auf.	Elektronische Bauteile des Geräts sind gestört Netzgerät:Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sekunden von der Stromquelle getrennt. Schließen Sie das Gerät erneut an oder setzen Sie die Batterien ein.
Das Display schaltet sich nicht ein.	Gerät ausschalten.Batterien ggf. entfernen. Netzstecker ziehen, wieder einstecken, Gerät einschalten.

Probleme mit dem Radio

Symptom Mögliche Ursache/Abhilfe
Es wird kein Radio-sender empfangen.	Das Gerät befindet sich nicht im Radio-Modus.Taste FM/DAB drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus.Probieren Sie, andere Sender zu emp-fangen.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang.Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Batterien sind erschöpft.Ersetzen Sie die Batterien durch fri-sche.
	Die Antenne ist nicht ausgezogen oder ausgerichtet.Ziehen Sie die Antenne aus.Drehen Sie die Antenne, um den Emp-fang zu verbessern.

Technische Daten

Abmessungen Gerät (Breite x Höhe x Tiefe)	210 mm x 112 mm x 55 mm
Gewicht: ca. 0,44 kg
Spannungsversorgung (Eingang):	100 – 240 V Wechselstrom, 50/60 Hz, 5,9 W
Netzteil:	Ausgang: 5,9 V1000 mA
Leistungsaufnahme Standby	< 1 W
Ausgangsleistung: 2 x 1,5 W RMS
Umgebungsbedingungen:	+5 °C bis +35 °C5 % bis 90 % relative Luftfeuchte (nicht kondensierend)
Radio: Empfangsfrequenzen: AnalogDigital Band IIIAntenne:	UKW 87,5–108 MHzDAB 174–240 MHzDAB/UKW-Antenne
Kopfhörer Anschlussbuchse: 3,5 mm (32 Ohm)

Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefähre Werte.

Richtlinien und Normen

Dieses Produkt entspricht

• der Niederspannungsrichtlinie (2006/95/EC, 1275/2008/EC),
  • der EMV-Richtlinie (2004/108/EC) und der

• CE-Kennzeichenrichtlinie

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. Vor der Entsorgung des Gerätes sollten die Batterien entfernt werden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.

DAB 14_V1-0412

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de
