BEDIENUNGSANLEITUNG DAB 31 DUAL

Digital-Radio für DAB+/UKW DAB 31

Bedienungsanleitung

Das Vorwort

These Bedienungsanleitung hilft Ihnen beim

bestimmungsgemäßen und
- sicheren

Gebrauch Ihres Radios, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die das Gerät

aufstellt,
- bedient,
- reinigt
oder entsorgt.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

• Aufzahlungen oder

Handlungsschritte

handelt.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Geräts 4
Sicherheit 4
Die Beschreibung des Geräts 7
Der Lieferumfang 7
Die besonderen Eigenschaften des Geräts 7
Bedienelemente 8
Wie Sie das Gerät zum BetriebVBoreiten. 10
Wie Sie den Antennenempfang verbessern. 10
Wie Sie das Steckernetzteil anschlieben 10
Wie Sie eine externe Tonquelle anschließen 10
Wie Sie einen Kopfhörer benutzen 11
Wie Sie allgemeine Geräte-Funktionen bedieren.... 12
Wie Sie das Gerä einschalten 12
Wie Sie die Quelle einstellen 12
Wie Sie die Lautstärke einstellen 12
Wie Sie die Sprache einstellen 13
Wie Sie das Gerät ausschalten. 13
Die DAB-Funktion 14
WasistDAB+ 14
Wie Sie das Gerät im DAB-Modus bedieten 15
Wie Sie einen Suchlauf bei DAB durchführten 15
Wie Sie DAB-Sender speichern 15
Wie Sie die Datenkompression DRC einstellen 16

DAB: Inaktive Stationen loschen 16
Wie Sie Informationen einblenden 17

Wie Sie das Gerät im UKW-Modus bedieten. 18
Wie Sie einen UKW/FM-Sender einstellen 18
Wie Sie UKW-Sender speichern. 19
Wie Sie Mono/Stereo einstellen 19

Wie Sie System-Einstellungen vornehmen 20
Wie Sie die Displaybeleuchting einstellen 20
Wie Sie den Equalizer einstellen 20
Wie Sie die Software-Version finden 20

Wie Sie die Displayanzeigen aufrufen 21
Wie Sie das Gerät auf Werkseinstellung zusücksetzen 21

Wie Sie Uhrzeit und Weckzeit einstellen 22
Wie Sie die Uhrzeit manuell einstehen 22
Wie Sie die Weckzeit einstellen 22
Wecker nach Alarm ausschalten 24
Wecker ausschalten 24
Wie Sie die SLEEP-Funktion benutzen 24
Wie Sie das Gerät reinigen 25
Wie Sie Fehler beseitigen 26
Technische Daten 27
Entsorgungsinweis 28

Sicherheit und Aufstellen des Geräts

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spate Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerats.

Sicherheit

Vorsicht im Umgang mit dem Netzadapter!

Das Gerätarf nur an eine Netzspannung von 100 - 240V 50 / 60Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
- Verwenden Sie nur das mitgelieferte Netzteil.
- Der Netzsteckerarfurstangschlossenwerden, nachdem die Installation vorschrifsmäßig beendet ist.
- Wenn das Netzkabel defekt ist bzw. wenn das Gerät sonstige Schäden aufweist,arf es nicht in Betrieb genommen werden.
- Beim Abziehen des Netzteils von der Steckdose am Steckerziehen - nicht am Kabel.
- Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät während Regen noch sonstiger Feuchtigkeit aus.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese konnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betriebephenomen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Offnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Offnen Sie das Gerät auf keinen Fall - diesarf nur der Fachmann.

CAUTION RISK OF ELECTRIC SHOCK

Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.
- Es)durfenkeineoffenenBrandquellen,wiez.B. brennendeKerzenaufdasGeratgestelltwerden.

• Lassen Sie Kinder niemals unbeaufsichtigt这点 Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
  Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Stecker des Netzteils aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.
• Horen Sie Musik nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Es ist verboten Umbauten am Gerät vorzunehmen.
• Beschädigte Geräte bzw. beschädigte Zubehörteile)dürfen nicht mehr verwendet werden.

Aufstellen des Gerätes

• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüfung.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Höhe von Gardinen und Wandbehängen auf. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies konnte möglicherweise zu einem Gerätebrand führen.
• Das Gerät nicht durch Gardinen, Decken oder Zeitungen verdecken.
• Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Beachten Sie, dass die Gerätefüge u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen konnten. Verwenden Sie einen Schutz zwischen ihren Möbeln und dem Gerät.
• Der StandortarfndichtinRäumenmithoherLuftfeuchtigkeit,z.B.KücheoderSauna,gewähltwerden,daNiederschlagevonKondenswasserzurBeschädigungdesGerätesfuhrenkonnen.

• Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßtem Klima vorgesehen und darauf nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Sie dürfen das Gerät nur in waagerechter Position betreiben. Nicht im Freien verwenden!

• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.
• Bei Verwendung von Energiesparlampen in unmittelbarer Höhe kann ggf. die Funktion des Gerätes beeinträchtigt werden.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Legen Sie eine rutschfeste Unterlage unter die Gerätefuße, um Abrücke auf Möbeloberflächen zu vermeiden.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in this sem Fall etwa eine Stunde, bevor Sie es in Betriebephmen.
• Stellen Sie sicher, dass das Netzkabel oder der Stecker immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können! Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
  Die Steckdose sollte möglichst nah am Gerät sein.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.

• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

• Netzteil bzw. Stecker nicht mit nassen Händen an-fassen, Gefahr eines elektrischen Schlages!

• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!
• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose.
• Wenn das Gerät längerere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker aus der Steckdose.
• Zu hohe Lautstärke, besonderss bei Kopfhörem, kann zu Gehörschäden führen.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur zum Gebrauch in geschlossenen Räumen zum Radio horen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

Die Beschreibung des Geräts Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• DAB+Radio-Gerät,
  Netzteil,
• these Bedienungsanleitung.

Die besonderen Eigenschaften des Geräts

• Mit dem Digital-Radio besteht ein neues Format zur Verfügung, durch welches man kristallklaren Sound ohne Rauschen und Knistern horen kann.

• Das Radio empfängt auf den Frenzen UKW 87,5-108 MHz (analog) und DAB+ 174-240 MHz (digital).

• Das verfügbar über je 10 Senderspeicherplätze.
• Wenn ein Sender gefunden bzw. eingestellt ist, wird die Uhrzeit und das Datum automatisch über das DAB-Signal eingestellt.
• Das Gerät verfügt über eine Zeitanzeige und Datumsanzeige sowie eine Weckfunktion.
  Das Gerät besitzt einen Kopfhörer-Anschluss sowie einen Anschluss für eine externe Quelle.

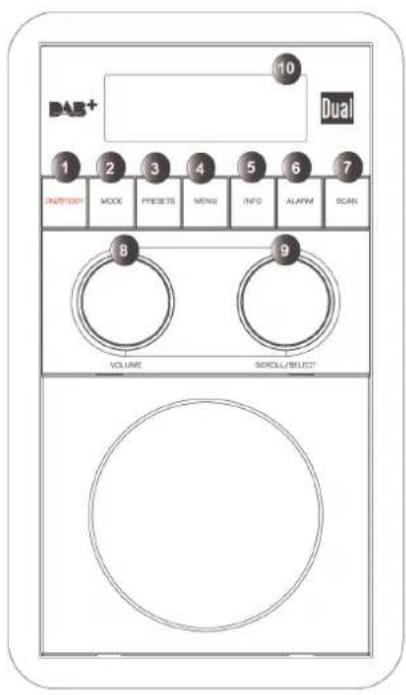

Bedienelemente

1	ON/STDBY Einsatzen, Ausschalten des Geräts Standby; Wecker ausschalten
2	MODE	Wahlschalter Digitalradio DAB, Analogradio FM, AUX
3	PRESETS	Programmierte Sender, PRESETS aufrufen (Taste drücken) bzw. speichern (Taste drücken und halten)
4	MENU Menü öffnen, schließen; Im Menu darüber
5	INFO Informationen einblenden
6	ALARM Weckfunktion / Timer einstellen Wecker ausschalten
7	SCAN	DAB, UKW: automatische Sendersuche
8	VOLUME Lautstärkeregler
9	SCROLL / SELECT	Drehen: - DAB: Sender wahren - UKW: Frequenz einstellen - in Menü's navigieren Drucken: - Option im Menu bestätigten - Auswahl aktivieren - UKW-Suchlauf starten - Snooze-Funktion bei Alarm
10	Display	LCD-Display

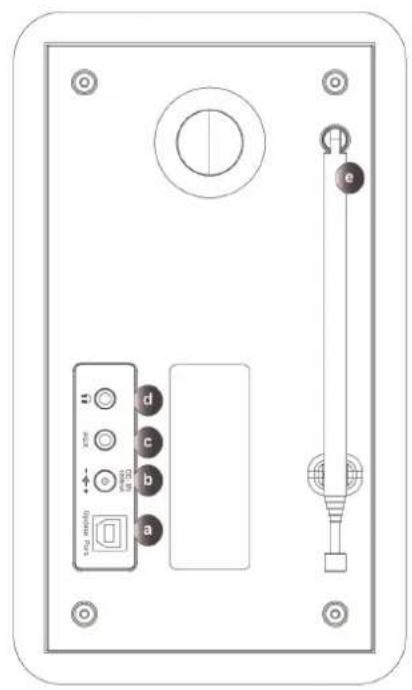

a UPDATE PORT Service-Anschluss (nur für Techniker)
b DC 9V Anschluss	Netzteil, 9V, 1000mA
c AUX IN	Anschluss externe Quelle 3,5 mm Klinkenstecker
d	Kopfhöreranschluss 3,5 mm Klinkenstecker
e DAB/UKW-Teleskopantenne
- Typenschild (Rückseite)

Wie Sie das Gerät zum Betrieb vorbereiten

Wie Sie den Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopanenne e kann ein ausgezeichnetener Empfang erzielt werden. Diese Anteine muss in voller Länge auf den günstigsten Empfang ausgerichtet werden.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Teleskopantenne 10 unbedingt in der vollen Länge positioniert werden.

Bei Problemen:

Prufen Sie ggf. die Signalstarke, siehe S. 17.
Verändern Sie den Standort und führen Sie einen Suchlauf durch, siehe S. 15.

Die Signalstärkeanzeige hilft Ihnen, die Antenne korrekt auszurichten bzw. den optimalen Standort für Ihr DAB-Radio zu finden.

Die Balkenaussteuerung zeigt die aktuelle Signalstarke.
Verändern Sie bei schlechtem Empfang die Antennenausrichtung bzw. den Radiostandort. Die Aussteuerung der Balken sollen zunehmen.

Wie Sie das Steckernetzteil anschließen

Schlieben Sie das Gerät an das Stromnetz (100-240 V~ 50/60 Hz) an.

Zur Stromversorgung zuerst das Kabel des Netzteils in die Buchse b (DC 9V) am Gerät und dann den Netzstecker in die Steckdose stecken.

Hinweis:

Verwenden Sie nur das mitgelieferte Netzteil!
Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Steckdose stecken.

Wie Sie eine externe Tonquelle anschreiben

Sie können den Ton eines externen Gerätes (z. B. MP3-Player) über den Laufsprecher des Gerätes wiedergeben.

Schlieben Sie ein Audiokabel (3,5 mm Klinke) des Audioausgangs Ihres externen Gerätes an den AUX IN-Anschluss c an.

Wahlen Sie mit MODE 2 die Betriebsart AUX MODUS.
Regeln Sie die Lautstärke am Gerät sowie am angeschlossenen externen Gerät.

Hinweis:

Ziehen Sie bei Nichtverwendung den Netzstecker aus der Steckdose. Ziehen Sie am Netzstecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose. Wenn das Gerät langere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb damit das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Hinweis:

Nach einem Stromausfall wird möglicherweise nicht die korrekte Uhrzeit angezeigt.

Vorsicht!

Netzanschluss erst nach Fertigstellung samedlicher Anschlüsse herstellen! Beachten Sie die Angaben auf dem Typenschild.

Wenn das Gerät an die Netzspannung angeschlossen ist, sind aufgrund der Standby-Funktion Teile des Gerätes in Betrieb. Um das Gerät ganz auszuschalten, muss

der Netzstecker gezogen werden. Außen dem müssen die Akkus/Batterien entfern't werden.

Wie Sie einen Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Geratelautstärke auf minimale Lautstärke.

Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschlieben, sind die Lautsprecher stumm geschalte.

Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
Stecken Sie den Stecker des Kopfhörers in die Kopfhörer-Buchse d des Geräts.

Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer in Stereo.

Wenn Sie wieder über die Laufsprecher horen möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörer-Buchse des Geräts.

Wie Sie allgemeine Geräte-Funktionen bedieren

Wie Sie das Gerät einschalten

Ziehen Sie vor der Verwendung des Gerätes die Teleskopantenne e auf volte Länge aus.
Drücken Sie die Taste ON/STDBY 1, das Gerät wird eingeschaltet. Das Display leuchtet.
In STANDBY ist das Gerät ausgescheltet aber bei Verwendung des Steckernetzteils mit dem Stromnetz verbunden.

Hinweis:

Nach dem erstmaligen Einschalten ist das Gerät im DAB-Radiobetrieb. Das Gerät führt automatisch einen Sendersuchlauf durch. Während des Suchlaufs zeigt die Displayinformation den Fortschnitt an sowie die Anzahl der gefundenen Digitalradio-Stationen.

Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumerischer Reihenfolge wiedergegeben.

Hinweis:

Falls keine Sender gefunden wurden, konnte kein Signal empfangen werden. Verändern Sie dann den Standort des Gerätes und führen Sie den Sendersuchlauf erneut durch.

Überprüfen Sie ggf. die Signalstarke, siehe S. 17.

Wie Sie die Quelle einstellen

Drücken Sie die Taste MODE 2 wiederholt, um zur gewündschen Quelle zu schalten:
- DAB-Modus: Digitalradio
FM-Modus:UKW-Radio
AUX Modus: externe Quelle

Wie Sie die Lautstärke einstehen

Drehen Sie VOLUME 8, um die gewünschte Lautstärke einzustellen.

• Im Uhrzeigersinn drehen - lauter,
• Gegen den Uhrzeigersinn drehen - leiser.

Wie Sie die Sprache einstellen

Drucken Sie die Taste MENU 4 und wahlen Sie durch Drehen von SELECT 9 > Sprache. Bestätigen Sie jeweils durch Drucken von SELECT 9.
Wahlen Sie durch Drehen von SELECT 9 die Sprache und bestätigten Sie durch Drücken von SELECT 9.

Wie Sie das Gerät ausschalten

Um das Radio in Standby zu schalten, Taste ON/STDBY 1 drucken.

• In dieser Stellung ist das Gerät ausgeschaltet aber bei Verwendung des Steckernetzteils mit dem Stromnetz verbunden. Die Zeit erscheint im Display.
• Um das Gerät vom Stromnetz zunehmen, Steckernetzteil entfern.

Die DAB-Funktion

WasistDAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen horen können.

Anders als bei herkommlichen Analogradiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestraht. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzen sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

Datumkomprimierung

Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgeltert werden. Dies wird ermöglich, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden,zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Tonformationen in einem Musikstück, die unter die sog. Mithörchwelle fallen, können aus dem zu übertragenden Signal herausgeltert werden. Dies führt zur Reduzierung des zu übertragenden

Datumstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsvergahren für DAB+).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen.DETitl lessen sich gewöhnte Radioprogramme übertragen und auf der Empfängerseite anhoren. Digital Radio bringt Ihnen nicht nur Radio in excellenter Soundqualität sondern zusätzliche Informationen. These konnen sich auf das laufende Programm beziehen (DLS z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

DAB Radioempfang

Service Wahl undSuche

Das Gerät startet automatisch den Sendersuchlauf, wenn es eingeschaltet wird. Soltte kein Sender empfangen werden, erscheint "Not available" auf dem Display. Dies bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssen Sie den Standort wechseln.

Wie Sie das Gerät im DAB-Modus bedieren

Wie Sie einen Suchlauf bei DAB durchführren

Der automatische Suchlauf „Vollständiger Suchlauf" scannt alle DAB – Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

Drucken Sie die Taste SCAN 7.

Alternative:

Drucken Sie die Taste MENU 4. Das Menu öffnet sich.
Wahlen Sie durch Drehen von SELECT 9 > Vollständiger Suchlauf. Bestätigen Sie durch Drucken von SELECT 9.
Die Suche startet, im Display entscheid der Fortschrittsbalken.

Sender wahlen

Sie können die gefundenen Sender am Gerät prüfen. Dazu SELECT 9 drehen.
Um einen Sender auszuwahlen, SELECT 9 drucken.

Hinweis:

Das Radio kehrt ca. 10 Sekunden nach dem keine Taste gedrückt wurde automatisch zum vorgen Sender zurück. Wird keine Station gefunden, prufen Sie die Teleskopantenne,ziehen Sie diese auf volle Länge aus.Verändern Sie ggf. den Aufstellort.

Überprüfen Sie, ob in Ihr dem Gebiet Digitalradio-Stationen gesendet werden.

Wie Sie DAB-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im DAB-Bereich speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
PRESET-Taste 3 lang drücken. "Progr. Speichern" erscheint.
Mit Drehen von SELECT 9 Programmplatz 1-10 wahlen.
Mit SELECT 9 bestätig.

Anwahlen der programmierten Stationen

PRESET-Taste 3 drücken Progr. aufrufen er-scheint im Display.
Mit Drehen von SELECT 9 Programmplatz 1-10 wahlen.
Mit Drucken von SELECT 9 bestätigten.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, entscheidt „(Leer)”.

Löschen einer Programplatz-Speicherung

Neuen Sender auf die jeweilige PRESET-Taste speichern.

Wie Sie die Datenkompression DRC einstellen

Die KompressionsrateGLEicht Dynamikschwankungen und damit einhergehende Lautstärkevariationen aus.

Drucken Sie die Taste MENU 4 und wahlen Sie durch Drehen von SELECT 9 > DRC
Bestätigen Sie durch Drücken von SELECT 9.

Wahlen Sie durch Drehen von SELECT 9 die Kompressionsrate:

• DRC hoch - Hohe Kompression
• DRC tief - niedrige Kompression
• DRC aus - Kompression abgeschaltet.
  Bestätigen Sie durch Drucken von SELECT 9.

DAB: Inaktive Stationen Löschen

Sie können nicht mehr sendende Stationen aus der Stationsliste entfern.

Drucken Sie die Taste MENU 4 und wahlen Sie durch Drehen von SELECT 9> inaktive Sender.
Bestätigen Sie durch Drücken von SELECT 9.
Wahlen Sie durch Drehen von SELECT 9 > Ja und bestätigten Sie durch Drücken von SELECT 9.

Wie Sie Informationen einblenden

Mehrfaches Drucken der INFO-Taste 5 schaltet durch verschiedene Informationen, wie z.B. Programtyp, Multiplexname, Frequenz, Signafehlerrate, Datenbitrate, Programmformat, Datum, DLS, Zeit Interpret. Siehe S. 21.

Signalärke:

1

Die Markierung 1 zeigt den erforderlichen Pegel.
- Sender, deren Signalstarke unterhalb des erforderlichen Pegels liegt, senden kein ausreichendes Signal.

Wie Sie das Gerät im UKW-Modus bedieren

Wie Sie einen UKW/FM-Sender einstellen

Um zu UKW/FM zu schalten, MODE 2 ggf. wiederholt drucken bis > FM Modus im Display erscheint.

Im Display erscheint kurz „FM Modus“, danach die Frenquenz und „Radio Text“, wenn ein Sender empfangen wird.

Wird ein RDS-Signal empfangen, entscheidt der Sendername und ggf. der Radiotext.

Manuelle Senderwahl

Drehen Sie SELECT 9 im UKW-Betrieb, um den gewünschten Sender einzustellen. Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

Automatische Senderwahl

Drücken Sie SCAN 5, um den automatischen Sendersuchlauf zu starten. Im Display lauft die Senderfrequenz aufwarts bzw. abwarts.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen entscheidter Sendername und ggf. der Radiotext.

Hinweis:

Für die Einstellung schwächerer Sender benutzen Sie...,
itte die manuelle Senderwahl.

Sie können im Menu > Suchlauf-Einstellung einstellen, ob die automatische Senderwahl nur starke Sender findet (Nur kräftige Sender) oder nach allen Sendern sicht (Alle Sender).

Wie Sie UKW-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im FM-Bereich (UKW) speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
PRESET-Taste 3 lang drücken. „Progr. Speichern" erscheint.
Mit Drehen von SELECT 9 Programmplatz 1-10 wahlen.
Mit SELECT 9 bestätig.

Anwahlen der programmierten Stationen

PRESET-Taste 3 drücken „Progr. aufrufen“ erscheint im Display.
Mit Drehen von SELECT 9 Programmplatz 1-10 wahlen.
Mit Drucken von SELECT 9 bestätigten.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, entscheidt „(Leer)”.

Löschen einer Programmplatz-Speicherung

Neuen Sender auf die jeweilige PRESET-Taste speichern.

Wie Sie Mono/Stereo einstellen

Sie konnen wahlen, ob die Radiosender in stereo oder mono empfangen werden. Bei schwachen Signalen empfeht es sich, auf Mono zu schalten (Einstellung: Nur mono).

Drucken Sie die Taste MENU 4 und wahren Sie durch Drehen von SELECT 9 > Audio Einstellung.
Bestätigen Sie durch Drücken von SELECT 9.
Wahlen Sie durch Drehen von SELECT 9 > Stereo möglich oder > Nur mono.
Bestätigen Sie durch Drucken von SELECT 9.

Wie Sie System-Einstellungen vornehmen

Wie Sie die Displaybeleuchting einstellen

Sie können die Displayhelligkeit sowohl bei Betrieb als auch für Standby einstehen.

Drucken Sie die Taste MENU 4 und wahren Sie > Beleuchting (SELECT drehen und drucken).
Stellen Sie bei > Power on durch Drehen von SELECT 9 die Betriebshelligkeit in drei Schritten von Hoch, Mittel zu Niedrig ein. Bestätigen Sie durch Drucken von SELECT 9.
Stellen Sie bei > Standby durch Drehen von SELECT 9 die Helligkeit in Standby wie oben beschrieben ein.

Wie Sie den Equalizer einstellen

Drucken Sie die Taste MENU 4 und wahlen Sie Equalizer (SELECT drehen und drucken).
Wahlen Sie aus NORMAL, CLASSIC, JAZZ, POP, ROCK oder REDE bzw. MEIN EQ.
Wahlen Sie bei MEIN EQ > Bass bzw. > Höhen bzw. > LOUDNESS, um die Basse und Höhen in Werten von -3 bis +3 einzustellen bzw. die Bassverstärkung ein- bzw. auszuschalten. Bestätigen Sie durch Drücken von SELECT 9.

Wie Sie die Software-Version finden

Drucken Sie die Taste MENU 4 und wahlen Sie > SW-Version (SELECT drehen und drucken).
Drucken Sie SELECT 9, die Software-Version erscheint.
Durch Drücken der Taste MENU 4 schalten Sie zurück.

Wie Sie die Displayanzeigen aufrufen

Durch Drucken der Taste INFO 5 können Sie z.B. fol-gende Informationen einblenden:

DAB-Betrieb FM (UKW) - Betrieb
Signalstärke	Radiotext: durchlaufender Text mit zusätzlichen Infor-mentationen, die die Sender u. U. bereitstellen
Programtyp	Programtyp Frequenz
Ensemble/Multiplex Gruppenname
Frequenz / Kanal
Signa information Bitrate	Stereo, Mono
Tonformat
Datum, Zeit Datum, Zeit
DLS: durchlaufender Text mit zusätzlichen Informatio-nen, die die Sender u. U. bereitstellen
Titel, Interpret ... Titel, Interpret ...

Wie Sie das Gerät auf Werkseinstellung zusücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen konnen Sie in thisem Fall alle gespeicherten Sender inkl. der PRESETs Löschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

Drücken Sie die Taste MENU 4 und wahlen Sie durch Drehen von SELECT 9

Werkseinstellungen und bestätigten Sie durch Drucken von SELECT 9.
Die Abfrage entscheid.
Wahlen Sie durch Drehen von SELECT 9 Ja und bestätigten Sie durch Drucken von SELECT 9.
Um den Vorgang abzubrechen, Nein wahlen und mit Drucken von SELECT 9 bestätigten.

Hinweis:

Alle zuvor gespeicherten Sender werden gelöscht.

Wie Sie Uhrzeit und Weckzeit einstehen

Hinweis:

Überprüfen Sie nach der Inbetriebnahme und der erstmaligen Nutzung des Radios die Uhrzeit und stellen Sie diese ggf. neu ein. Nach einem Netzausfall müssen Sie die Uhrzeit erneut einstehen.

Wie Sie die Uhrzeit manuell einstellen

Drucken Sie die Taste MENU 4 und wahlen durch Drehen von SELECT 9 > Uhrzeit und danach > Zeit/Datum einstellen und bestätigen Sie jeweils durch Drucken von SELECT 9.
Drehen Sie SELECT 9, um die Stunde einzustellen.
Bestätigen Sie durch Drücken von SELECT 9.
Stellen Sie dann mit SELECT 9 die Minuten ein (drehen, drucken).
Stellen Sie das Datum bei > Datum einstellen auf die beschriebene Art ein.

Hinweis:

Das Gerät wird mit der aktiven Einstellung > Update von DAB im Zeit-Menu ausgeliefert. Nachdem Sie einen DAB-Sender eingestellt haben, wird somit das Datum und die Uhrzeit automatisch aktualisiert.

• Sie können die Zeitanzeige mit der Option >12/24 Std. einstellen im Zeit-Menuändern.
• Sie können die Daten sanzeige mit der Option > Datasetsformat einst. einglielen.

Wie Sie die Weckzeit einstellen

DAB Alarm 1 Setup

Drucken Sie die Taste ALARM 6.
Wecker 1 Einrich und das Wecksymbol entscheidt, blinkend im Display.
Zur Einstellung der Weckzeit 2 drücken Sie die Taste ALARM 6 ernut.
Drücken Sie SELECT 9, um den Einstellmodus für die Weckzeit 1 zu aktivieren.
→ Schalten Sie die Weckfunktion ein, indem Sie mit SELECT 9 zu >Wecker ein drehen und mit Drucken von SELECT 9 bestätigten.
Stellen Sie wie oben beschreiben die Weckzeit Zt. Ein ein. SELECT 9 drehen und drucken.
Stellen Sie die Alarmdauer (Dauer) zwischen 15 und 90 Minuten (in 15 Minuten-Schritten) ein.
Bestätigen Sie durch Drücken von SELECT 9.

Stellen Sie durch Drehen von SELECT 9 die Quelle bei Quelle ein. Sie können zwischen

DAB,
FM,
oder Weckton wahlen.

Bestätigen Sie durch Drücken von SELECT 9.
Wahlen Sie den Sender aus.
Sie können jetzt wahlen, ob Sie

• Täglich,
• Einmal,
  am Wochenende oder
• and den Werktagen

geweckt werden möchten.
Bestätigen Sie mit Drucken von SELECT 9.

HINWEIS:

Haben Sie Einmal gewählt, können Sie das Datum einstellen, an dem Sie geweckt werden möchten.

Wahlen Sie durch Drehen von SELECT 9 die gewünschte Wecklautstärke und bestätigten Sie durch Drucken von SELECT 9.
>Wecker gespeichert erscheint. Die Einstellung ist gespeichert.
Die eingestellte Weckfunktion wird durch das Symbol im Display angezeigt.

Bei Erreichen der eingestellten Weckzeit schaltet sich das Gerät mit der gewählten Quelle und Lautstärke ein.

Hinweis:

Die zuletzt gewählte Radiostation ist zum Wecken eingestellt.

Bei Stromausfall oder falls versehentlich der Netzstecker gezogen wurde, Funktioniert der Wecker nicht.
Überprüfen Sie die Uhrzeit.

Wecker nach Alarm ausschalten

Drücken Sie die Taste ON 1, um den Wecker ganz auszuschalten.
Drücken Sie SELECT 9, um die Schlummer-Funktion einzuschalten.

Hinweis:

Die Weckfunktion schaltet das Gerät am{nachsten Tag zur eingestellen Weckzeit wieder ein. Im Display ist weiterhin das Wecksymbol eingeblendent.

Wecker ausschalten

Drucken Sie die Taste ALARM 6.
Wecker 1 Einrich und das Wecksymbol entscheid blinkend im Display.
Drücken Sie SELECT 9, um den Einstellmodus für die Weckzeit 1 zu aktivieren. Zur Einstellung der Weckzeit 2 drücken Sie die Taste ALARM 6 erneut.
→ Schalten Sie die Weckfunktion aus, indem Sie mit SELECT 9 zu >Wecker aus drehen und mit Drucken von SELECT 9 bestätigten.

Bestätigen Sie die weiteren Meldungen jeweils durch Drücken von SELECT 9, bis Wecker gespeichert erscheint. Das Wecksymbol verschwindet.

Wie Sie die SLEEP-Funktion benutzen

Sie konnen den Zeitraum in 15-Minuten-Schritten einstellen, nach dem sich das Gerät von 0 - 90 Minuten in jeder Betriebsart in Standby schaltet.

Drucken Sie die Taste MENU 4 und wahlen Sie >Sleep (SELECT drehen und drucken).
Stellen Sie durch Drehen von SELECT 9 die gewünschte Sleep-Zeit ein und bestätigten Sie durch Drücken von SELECT 9.

Nach Ablauf der eingestellen Zeit schaltet sich das Gerät automatisch in Standby.

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, * dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließen dem Wasser reinigen. Vor dem Reinigen Netzsteckerziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Richtlinien und Normen

Dieses Produkt entspricht

• der Niederspannungsrichtlinie (2006/95/EC),
  ErP Richtlinie (2009/125/EC),
• der EMV-Richtlinie (2004/108/EC) und der
• CE-Kennzeichenrichtlinie.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe
Gerätlässt sich nicht einschalten.	Das Gerät wird nicht mit Strom versorgt.Schließen Sie den Netzstecker richtig an die Netzsteckdose an.Ggf. andere Steckdose wahren.
Esist kein Ton zu horen.	Erhöhen Sie die Lautstärke.Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Laufsprecher horen möchten.Ggf. ist die falsche Quelle gewählt worden.

Symptom Mögliche Ursache/Abhilfe
Es ist ein Störlauschen zu horen.	In der Nähe des Geräts sendet ein Mobiletelefon oder ein anderes Gerät störende Radiowellen aus. Entfernen Sie das Mobiletelefon oder das Gerät aus der Umgebung des Geräts.
Es treten andere Bedie-nungsstörungen, laute Ge-räusache oder eine gestörtte Display-Anzeige auf.	Elektronische Bauteile des Geräts sind gestört. Netzgerät: Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sekunden von der Strom-queille getrennt. Schließen Sie das Gerät erneut an.
Das Display schaltet sich nicht ein.	Gerät einschalten. Netzsteckerziehen, wieder einstecken, Gerät einschal-ten.

Probleme mit dem Radio

Symptom Mögliche Ursache/Abhilfe
Es wird kein Radio-sender empfangen.	Das Gerät befindet sich nicht im Ra-dio-Modus.Taste MODE drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus.Probieren Sie, andere Sender zu emp-fangen. Führren Sie einen Suchlauf durch.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang.Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Antenne ist nicht ausgezogen oder ausgerichtet.Ziehen Sie die Antenne aus.Drehren Sie die Antenne, um den Emp-fang zu verbessern.

Technische Daten

Abmessungen Gerät (Breite x Höhe x Tiefe)	123 mm x 216 mm x 125 mm
Gewicht: ca. 1,1 kg
Spanningsversorgung:	100 – 240 V Wechselstrom, 50/60 Hz, 0,35 A 9 V DC, 1000 mA
Leistungsaufnahme Standby	< 1 W
Ausgangsleistung: 5 W RMS
Umgebungsbedingungen:	+5 °C bis +35 °C 5 % bis 90 % relative Luftfeuchte (nicht kondensierend)
Radio: Empfangsfrequenzen:	UKW 87,5–108 MHz DAB+/DAB 174–240 MHz
Antenne:	DAB/UKW-Teleskopantenne
Kopflörer Anschlussbuch- se:	3,5 mm

Technische Änderungen und Irrtümer vorbehalten.

Die Abmessungen sind ungefährte Werte.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Handler oder über ihre kommunale Entsorgungsseinrichtung.Vor der Entsorgung des Gerätes sollen den Batterien entfern wirden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt-oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekenn-zeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzsteckerziehen. Netzkabel durchtrennen und mit dem Stecker entfern.

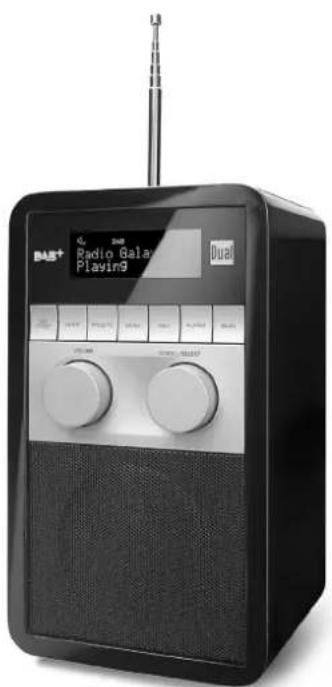

Portable Sté reproduction DAB+/FM DAB 31

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de
