Produkttyp	Professioneller Stereo-Leistungsverstärker
Marke	Samson
Modell	SX1800
Ausgangsleistung (Stereo)	2 x 400 W bei 8 Ω, 2 x 600 W bei 4 Ω
Ausgangsleistung (Brücke Mono)	1200 W bei 8 Ω
Frequenzgang	20 Hz – 20 kHz ±0,5 dB; 5 Hz – 60 kHz ±3 dB (bei 8 Ω, 1 W)
Gesamtklirrfaktor (typ.)	0,01 % (20 Hz – 20 kHz, 10 dB unter max. Leistung)
Signal-Rausch-Abstand	102 dB (20 Hz – 20 kHz)
Eingangsimpedanz	15 kΩ unsymmetrisch, 30 kΩ symmetrisch
Eingangsempfindlichkeit	+4 dBu (1,24 V) für Vollleistung bei 8 Ω
Spannungsverstärkung	33 dB
Eingangsanschlüsse	Kombinierte XLR- und 6,35-mm-Klinkenbuchsen symmetrisch (pro Kanal)
Ausgangsanschlüsse	5-polige Klemmleiste und Speakon
Kühlung	Zwei Lüfter mit variabler Drehzahl, Frontfilter
Schutz	Kurzschluss, Überhitzung, Strombegrenzung, Gleichspannung, Ein-/Ausschaltverzögerung
Abmessungen (B x H x T)	483 x 89 x 408 mm (19 Zoll, 2U)
Nettogewicht	16,5 kg
Stromversorgung	100/115/220/230/240 VAC, 50/60 Hz
Leistungsaufnahme (1/8 Leistung, 4 Ω)	7,2 A (bei 115 VAC)
Garantie	3 Jahre
Filterreinigung	Herausnehmbare Filter, mit lauwarmem Wasser reinigen und trocknen lassen
Sicherheitshinweise	Nicht Wasser aussetzen, nicht öffnen, geerdete Steckdose verwenden

Häufig gestellte Fragen - SX1800 SAMSON

Wie schließe ich den SX1800-Verstärker im Stereomodus an?

Stellen Sie für Stereo-Betrieb den Rückwahlschalter auf STEREO. Schließen Sie die Audioquellen an die kombinierten XLR-/Klinkeneingänge von Kanal 1 und 2 an. Verbinden Sie die Lautsprecher mit den 5-poligen Klemmleisten oder Speakon-Anschlüssen unter Beachtung der Polarität (+/-). Stellen Sie sicher, dass die Impedanz jedes Lautsprechers mindestens 4 Ω beträgt.

Wie verwende ich den Brückenmodus für mehr Leistung?

Stellen Sie den Rückwahlschalter auf BRIDGE. Verwenden Sie nur den Eingang von Kanal 1. Schließen Sie den Lautsprecher (Mindestimpedanz 8 Ω) zwischen den roten (+) Klemmen von Kanal 1 und 2 an; die schwarzen (-) Klemmen bleiben ungenutzt. Die Ausgangsleistung beträgt dann 1200 W bei 8 Ω.

Was bedeuten die LED-Anzeigen auf der Vorderseite?

Signal (grün): Signal am Ausgang vorhanden. Peak (rot): Der Pegel erreicht die Übersteuerung; sollte nur gelegentlich aufleuchten. Protect (gelb): Zeigt an, dass der Schutzschaltkreis aktiv ist (Verzögerung, Überhitzung, Fehler). Power (blau): Das Gerät ist eingeschaltet.

Warum bleibt die Schutz-LED nach dem Einschalten an?

Wenn die Protect-LED nach etwa 5 Sekunden nicht erlischt, liegt wahrscheinlich ein Fehler vor. Schalten Sie den Verstärker aus und überprüfen Sie die Lautsprecherkabel (Kurzschlüsse, schlechte Verbindung), die Lastimpedanz (zu niedrig) oder eine Überhitzung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie ist die Reinigungsprozedur für die Lüftungsfilter?

Entfernen Sie den Filter, indem Sie einen Finger in die Vertiefung unter der Halterung führen. Reinigen Sie ihn mit lauwarmem Wasser, lassen Sie ihn vollständig trocknen und setzen Sie ihn dann wieder ein, indem Sie ihn im oberen Teil der Halterung ausrichten und bis zum Einrasten drücken.

Kann ich den Verstärker ohne Schadensrisiko mit einem Mischpult verwenden?

Ja, dank der Relais-Schutzschaltung, die das Ein-/Ausschalten verzögert. Sie können den Verstärker an dieselbe Steckdosenleiste wie das Mischpult anschließen. Die Einschaltspitzen werden eliminiert, wodurch Ihre Lautsprecher geschützt werden.

Wie hoch ist die typische Leistungsaufnahme des Verstärkers?

Bei 1/8 Leistung an 4 Ω (durchschnittlicher Musikbetrieb) beträgt die Stromaufnahme etwa 7,2 A bei 115 VAC. Bei voller Leistung an 4 Ω erreicht sie 19,5 A. Passen Sie Ihre elektrische Installation entsprechend an.

Was tun, wenn die automatische Sicherung auslöst?

Die rückseitige, rücksetzbare Sicherung löst bei Netzüberlastung oder übermäßiger Verzerrung aus. Warten Sie einige Augenblicke, drücken Sie dann die Sicherungstaste zum Zurücksetzen. Wenn das Problem weiterhin besteht, reduzieren Sie den Eingangspegel oder überprüfen Sie die Lautsprecherimpedanz.

Kann ich den Verstärker im Parallelmodus verwenden?

Ja, stellen Sie den Wahlschalter auf PARALLEL. Das Eingangssignal von Kanal 1 wird auf beide Leistungskanäle gegeben, was eine Mono-Ausgabe auf beiden Kanälen erzeugt. Die Leistungen sind identisch zum Stereomodus (2 x 400 W bei 8 Ω). Verwenden Sie eine einzige Quelle, die an den Eingang von Kanal 1 angeschlossen ist.

Was sind die Garantiebedingungen?

Der Samson SX1800-Verstärker hat eine dreijährige Garantie. Für Reparaturen wenden Sie sich an Ihren Händler oder den Samson-Technik-Support (USA: 1-800-372-6766). Bewahren Sie die Originalverpackung für eine eventuelle Rücksendung auf.

BEDIENUNGSANLEITUNG SX1800 SAMSON

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betrieb nehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
3. Bitte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
4. Befolgen Sie die Anleitungen des Herstellers.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
6. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.

7. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.

8. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.

9. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.

10. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknickt werden kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.

11. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.

12. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist not wendig, wenn das Gerät auf Irgendeine Weise, beispielsweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betrieben werden kann oder fallen gelassen wurde.

Geführter Rundgang - Vorderseite .....25

Geführter Rundgang - Rückseite 26

SX-Serie einrichten und einsetzen....27

Schutzschaltung der SX-Serie 28

Gebrückte und parallele Modi 29

SX-Serie Anschlüsse ....30

SX-Serie Anschlüsse....31

Ventilatorfilter reinigen 32

Technische Daten 55

ESPAÑOL

Introducción....33

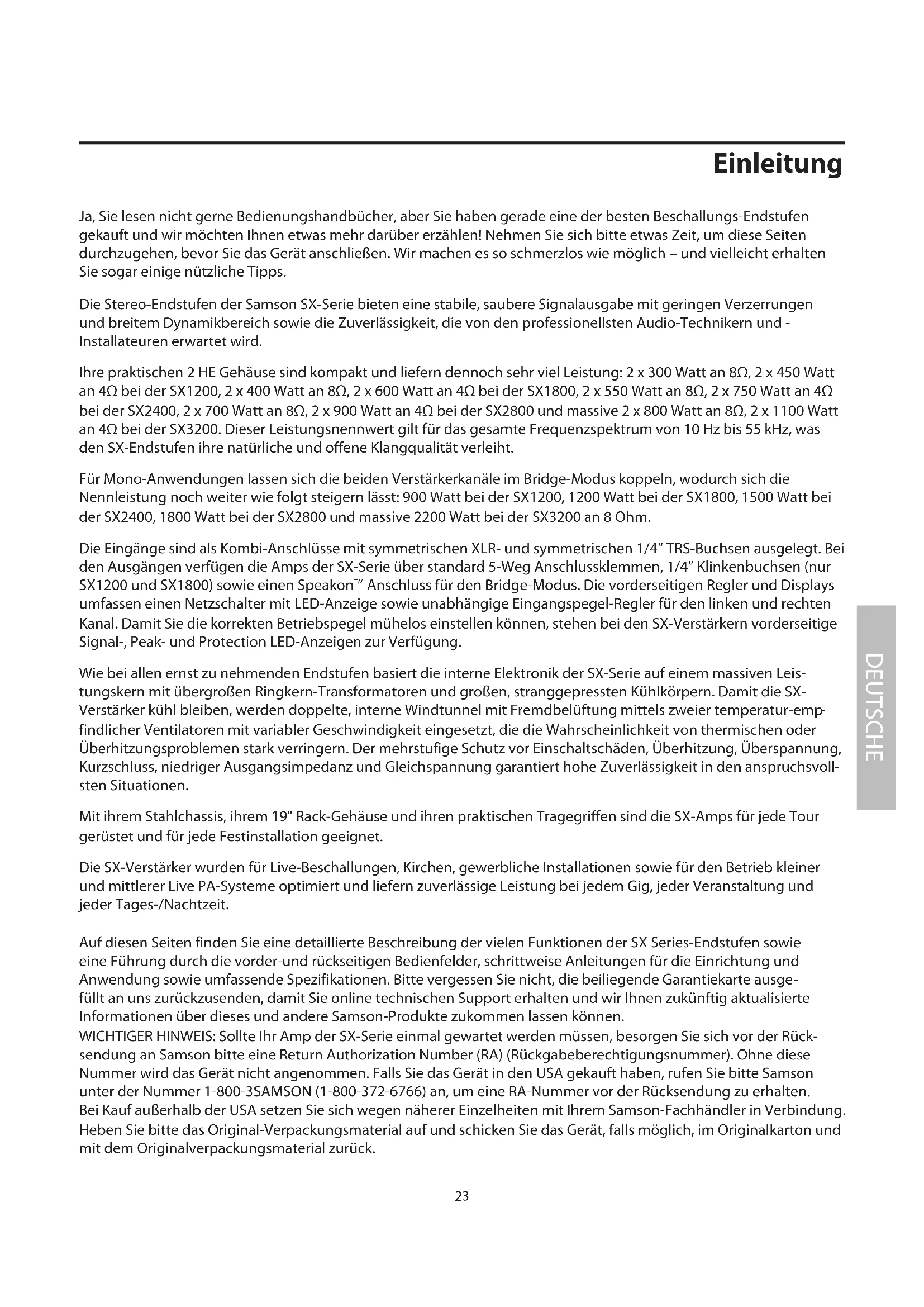

Ja, Sie lesen nicht gerne Bedienungshandbücher, aber Sie haben gerade eine der besten Beschallungs-Endstufen gekauft und wir möchten Ihnen etwas mehr darüber erzählen! Nehmen Sie sich bitte etwas Zeit, um diese Seiten durchzugehen, bevor Sie das Gerät anschließen. Wir machen es so schmerzlos wie möglich – und vielleicht erhalten Sie sogar einige nützliche Tipps.

Die Stereo-Endstufen der Samson SX-Serie bieten eine stabile, saubere Signalausgabe mit geringen Verzerrungen und breitem Dynamikbereich sowie die Zuverlässigkeit, die von den professionellsten Audio-Technikern und -Installateuren erwartet wird.

Ihre praktischen 2 HE Gehäuse sind kompakt und liefern dennoch sehr viel Leistung: 2 x 300 Watt an 8Ω, 2 x 450 Watt an 4Ω bei der SX1200, 2 x 400 Watt an 8Ω, 2 x 600 Watt an 4Ω bei der SX1800, 2 x 550 Watt an 8Ω, 2 x 750 Watt an 4Ω bei der SX2400, 2 x 700 Watt an 8Ω, 2 x 900 Watt an 4Ω bei der SX2800 und massive 2 x 800 Watt an 8Ω, 2 x 1100 Watt an 4Ω bei der SX3200. Dieser Leistungsnennwert gilt für das gesamte Frequenzspektrum von 10 Hz bis 55 kHz, was den SX-Endstufen ihre natürliche und offene Klangqualität verleiht.

Für Mono-Anwendungen lassen sich die beiden Verstärkerkanäle im Bridge-Modus koppeln, wodurch sich die Nennleistung noch weiter wie folgt steigern lässt: 900 Watt bei der SX1200, 1200 Watt bei der SX1800, 1500 Watt bei der SX2400, 1800 Watt bei der SX2800 und massive 2200 Watt bei der SX3200 an 8 Ohm.

Die Eingänge sind als Kombi-Anschlüsse mit symmetrischen XLR- und symmetrischen 1/4" TRS-Buchsen ausgelegt. Bei den Ausgängen verfügen die Amps der SX-Serie über standard 5-Weg Anschlussklemmen, 1/4" Klinkenbuchsen (nur SX1200 und SX1800) sowie einen Speakon™ Anschluss für den Bridge-Modus. Die vorderseitigen Regler und Displays umfassen einen Netzschalter mit LED-Anzeige sowie unabhängige Eingangspegel-Regler für den linken und rechten Kanal. Damit Sie die korrekten Betriebspegel mühelos einstellen können, stehen bei den SX-Verstärkern vorderseitige Signal-, Peak- und Protection LED-Anzeigen zur Verfügung.

Wie bei allen ernst zu nehmenden Endstufen basiert die interne Elektronik der SX-Serie auf einem massiven Leistungskern mit übergroßen Ringkern-Transformatoren und großen, stranggepressten Kühlkörpern. Damit die SX-Verstärker kühl bleiben, werden doppelte, interne Windtunnel mit Fremdbelüftung mittels zweier temperatur-empfindlicher Ventilatoren mit variabler Geschwindigkeit eingesetzt, die die Wahrscheinlichkeit von thermischen oder Überhitzungsproblemen stark verringern. Der mehrstufige Schutz vor Einschaltschäden, Überhitzung, Überspannung, Kurzschluss, niedriger Ausgangsimpedanz und Gleichspannung garantiert hohe Zuverlässigkeit in den anspruchsvollsten Situationen.

Mit ihrem Stahlchassis, ihrem 19" Rack-Gehäuse und ihren praktischen Tragegriffen sind die SX-Amps für jede Tour gerüstet und für jede Festinstallation geeignet.

Die SX-Verstärker wurden für Live-Beschallungen, Kirchen, gewerbliche Installationen sowie für den Betrieb kleiner und mittlerer Live PA-Systeme optimiert und liefern zuverlässige Leistung bei jedem Gig, jeder Veranstaltung und jeder Tages-/Nachtzeit.

Auf diesen Seiten finden Sie eine detaillierte Beschreibung der vielen Funktionen der SX Series-Endstufen sowie eine Führung durch die vorder- und rückseitigen Bedienfelder, schrittweise Anleitungen für die Einrichtung und Anwendung sowie umfassende Spezifikationen. Bitte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktualisierte Informationen über dieses und andere Samson-Produkte zukommen lassen können.

WICHTIGER HINWEIS: Sollte Ihr Amp der SX-Serie einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung an Samson bitte eine Return Authorization Number (RA) (Rückgabeberechtigungsummer). Ohne diese Nummer wird das Gerät nicht angenommen. Falls Sie das Gerät in den USA gekauft haben, rufen Sie bitte Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rücksendung zu erhalten. Bei Kauf außerhalb der USA setzen Sie sich wegen näherer Einzelheiten mit Ihrem Samson-Fachhändler in Verbindung. Heben Sie bitte das Original-Verpackungsmaterial auf und schicken Sie das Gerät, falls möglich, im Originalkarton und mit dem Originalverpackungsmaterial zurück.

SX-Serie Features

SAMSON 10000-1 10000-2 10000-3 10000-4 10000-5 10000-6 10000-7 10000-8 10000-9 10000-10 10000-11 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Die Endstufen der Samson SX-Serie verwenden die neuesten Technologien der professionellen Endstufen-Konstruktion. Einige der Haupt-Features sind:

- Leistung im Überfluss - Die Endstufen der SX-Serie liefern folgende Ausgangsleistung.

SX1200 2 x 300 Watt an 8Ω, 2 x 450 Watt an 4Ω

SX1800 2 x 400 Watt an 8Ω, 2 x 600 Watt an 4Ω

SX2400 2 x 550 Watt an 8Ω, 2 x 750 Watt an 4Ω

SX2800 2 x 700 Watt an 8Ω, 2 x 900 Watt an 4Ω

SX3200 2 x 800 Watt an 8Ω, 2 x 1100 Watt an 4Ω

- Für Mono-Anwendungen lassen sich die beiden Verstärkerkanäle im Bridge-Modus koppeln, wodurch sich die Nennleistung noch weiter wie folgt steigern lässt: 900 Watt bei der SX1200, 1200 Watt bei der SX1800, 1500 Watt bei der SX2400, 1800 Watt bei der SX2800 und massive 2200 Watt bei der SX3200 an 8 Ohm.

- Sauberer, knackiger Sound - Eindrucksvolle Audio-Spezifikationen, wie 0.04% Klirrfaktor, 105 dB Dynamikbereich, 80 dB Übersprechen und ein Frequenzgang von 10 Hz bis 55 kHz garantieren eine ultra-saubere Klangqualität.

- Unabhängige Eingangs-Pegelregler pro Kanal für präzise Einstellungen.

- LED-Signalanzeigen pro Kanal zeigen ständig die Ausgangspegel an und ermöglichen eine Korrektur bei Überlastung (Clipping).

- Einzigartige, stabile Bipolar-Schaltung, die die Ausgabe von Gleichspannung im Leerlauf dicht bei 0 Volt hält (und somit Lautsprecher im Leerlauf an ihrem Nullpunkt hält). Dies minimiert Überhitzungsprobleme, da die SX-Serie keine unnötige Ausgangsleistung abgibt.

- Fremdbelüftung über zwei temperatur-empfindliche Vari-Speed Ventilatoren sorgt für einen zuverlässigen Betrieb ohne thermische oder Überhitzungsprobleme.

- Relais-Schutzschaltung (mit spezieller LED pro Kanal) schützt vor Überhitzung oder fehlerhafter Verdrahtung und verhindert Knackgeräusche beim Ein-/Ausschalten. Sie können die SX-Serie also zusammen mit einem Mischer oder anderen Audio-Geräten an eine Mehrfachsteckdose anschließen, ohne dass angeschlossene Boxen beschädigt werden.

- Kombi-Eingänge pro Kanal akzeptieren symmetrische XLR- oder symmetrische 1/4" TRS-Stecker.

- Als Ausgänge sind 5-Weg Anschlussklemmen und 1/4" Klinkenbuchsen (nur SX1200 & SX1800) sowie ein Speakon™ Anschluss für den Bridge Mono-Ausgang verwendbar.

- Netzteil mit Ringkern-Transformer für hohe Spannung und geringen Querschnitt.

- Rücksetzbarer Trennschalter für den schnellen, einfachen Neustart nach einer Netzteil-Überlastung.

- Die SX-Serie lässt sich in jedes standard 19" Rack (2 HE Platzbedarf) montieren, wodurch der Amp problemlos in jede fest installierte oder Tournee-PA-Anlage integrierbar ist.

• Die robuste Kontruktion (Vollstahl-Chassis mit kühler, grauer Oberfläche und leichtem, anodisiertem Aluminium-Kühlkörper) machen die SX-Serie absolut tour-tauglich.

• Erweiterte 3-jährige Garantie.

- Und zum Schluss: Wert. Die Samson SX-Serie wurde von Grund auf für exzellente und preisgünstige Klangqualität konzipiert.

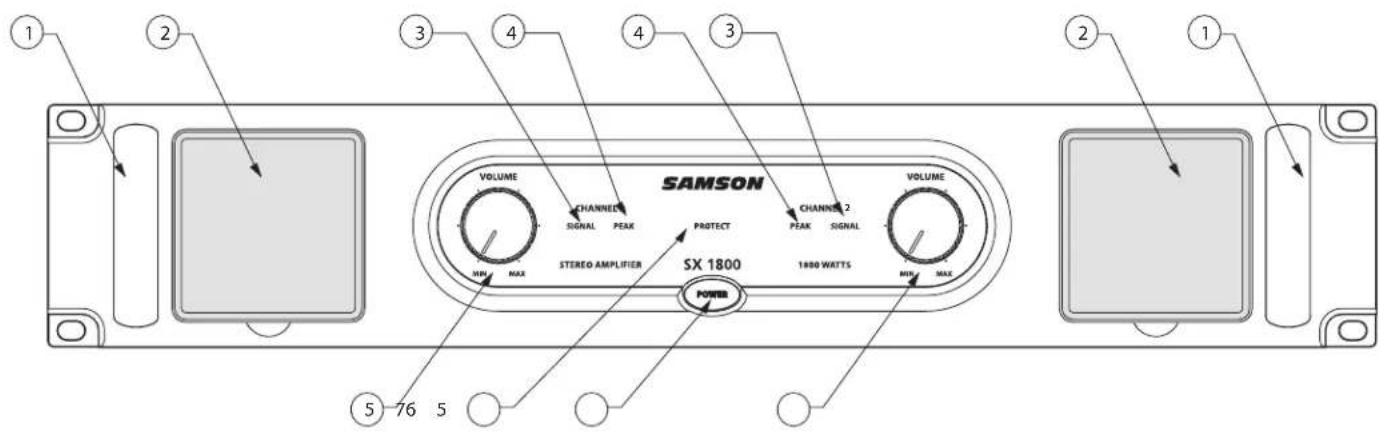

Geführter Rundgang - Vorderseite

SAMSON VOLUME CHANNEL SIGNAL PEAK PROTECT STEREO AMPLIFIER VOLUME CHANNEL 2 PEAK SIGNAL 1800 WATTS POWER 5 76 5 1 2 1

1: Bügelgriff - Damit Sie den SX-Amp einfacher tragen oder ins Rack einbauen können, sind links und rechts auf der Vorderseite Stahlgriffe angebracht.

2: Ventilator-Öffnungen - Dank den beiden Fremdbelüftungs-Tunneln bleiben die SX-Endstufen kühl. Die Kühlluft wird über die vorderseitigen Ventilator-Filter angesaugt und verringert die Temperatur der internen Bauteile. Die Warmluft wird über die rückseitigen Öffnungen abgegeben. Die Ventilatoren messen die interne Temperatur und stellen ihre Geschwindigkeit entsprechend ein, um optimale Kühlungsbedingungen zu gewähr leisten.

3: Signal-LED - Die vorderseitigen LED-Anzeigen überwachen ständig den Ausgangspegel des entsprechenden Kanals. Die SIGNAL LED leuchtet, wenn ein Ausgangssignal anliegt.

4: Peak LED - Das PEAK-Segment leuchtet, wenn der Kanal Signale mit voller Leistung ausgibt. Den besten Geräuschspannungsabstand erhalten Sie, wenn das rechte (PEAK) Segment nur gelegentlich bei Spitzenpegeln leuchtet. Bei häufigem Leuchten wird die SX-Serie möglicherweise überlastet und ein verzerrtes ("Clipping") Signal ausgegeben. Wenn dies der Fall ist und durch Zurückdrehen des Input Level-Reglers ein zu niedriger Ausgangspegel für Ihre Anwendung erzeugt wird, sollten Sie den Bridged-Modus verwenden. (Weitere Details finden Sie im Abschnitt "Gebrückte und parallele Modi" auf Seite 8 dieses Handbuchs).

5: Kanal-Eingangspegelregler - Mit diesen, auf 42 Positionen einrastenden Reglern können Sie den Eingangspegel des an den rückseitigen Eingängen anliegenden Signals präzise einstellen (siehe Nr. 2 auf der folgenden Seite). Bei völliger Linksdrehung des Reglers ("MIN") ist das Signal um 80 dB bedämpft (praktisch ausgeschaltet). Bei völliger Rechtsdrehung des Reglers ("MAX") wird das Signal mit Unity Gain ausgegeben (keine Bedämpfung). Wenn +4 dBu Signale in die Eingänge eingespeist werden und die Kanal-Eingangspegelregler ganz nach rechts auf "0 dB" gedreht sind, liefert die SX-Serie volle Ausgangsleistung.

6: Protection LED - Leuchtet etwa 5 Sekunden beim Ein-/Ausschalten der SX-Serie (ein "Klick" ist hörbar). Diese Schutz-LED leuchtet auch bei Überhitzung oder anderen ernsten Problemen (weitere Details auf Seite 7 dieses Handbuchs). Beim Ausschalten des Amps wird die Protection LED langsam dunkler. Solange die LED leuchtet, werden keine Signale zu den angeschlossenen Boxen geleitet und diese somit stummgeschaltet, damit keine Knackgeräusche auftreten können. Eine vollständige Beschreibung der Bedingungen, unter denen diese LED leuchtet, finden Sie im Abschnitt "Die Schutzschaltung der SX-Serie" auf Seite 7 dieses Handbuchs.

7: Power-Schalter - Zum Ein-/Ausschalten der SX-Serie. Die interne LED leuchtet, wenn die SX-Serie eingeschaltet ist.

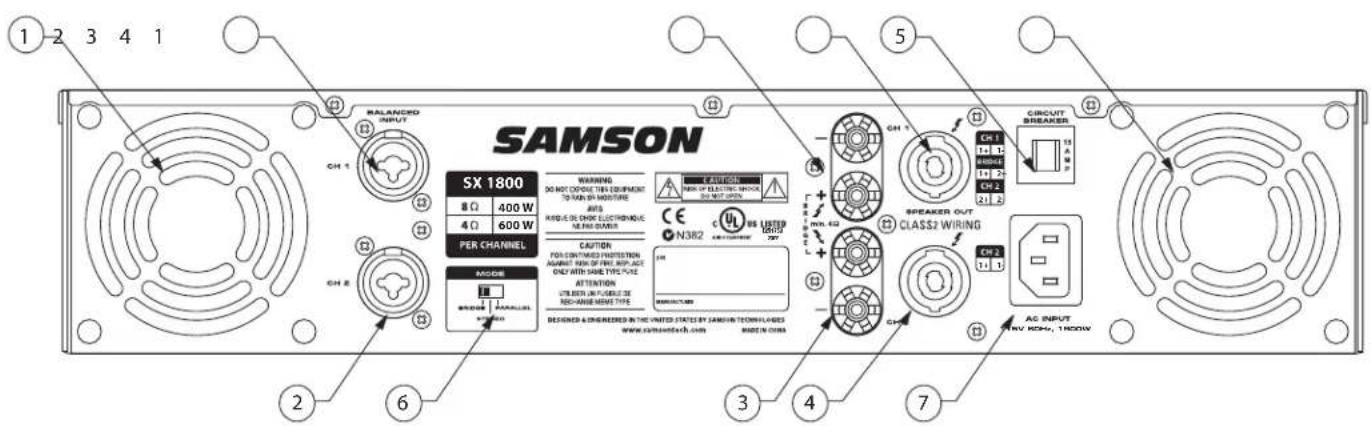

Geführter Rundgang - Rückseite

SAMSON SIX 1800 WARNING DO NOT OPEN THIS EQUIPMENT TO TRAN IN MOISTURE 40 W 600 W PER CHANNEL CAUTION FOR CONTINUED INSTATION AGAINST FROM OF FIRST REPLACE ONLY WITH NAME TYPE, PUE ATTENTION WITH BOTH UNIFIED TO RECORDED MENS TYPE DESIGNED A ENGINEERED IN THE UNITED STATES BY SAMSON TECHNO-LATED WWW.SAMSONTECH.COM AC INPUT INV NO. 1 TCOON CIRCUIT BREAKER SPEAKER OUT CLASS2 WIRING CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24 CH25 CH26 CH27 CH28 CH29 CH30 CH31 CH32 CH33 CH34 CH35 CH36 CH37 CH38 CH39 CH40 CH41 CH42 CH43 CH44 CH45 CH46 CH47 CH48 CH49 CH50 CH51 CH52 CH53 CH54 CH55 CH56 CH57 CH58 CH59 CH60 CH61 CH62 CH63 CH64 CH65 CH66 CH67 CH68 CH69 CH70 CH71 CH72 CH73 CH74 CH75 CH76 CH77 CH78 CH79 CH80

1: Fan - Dieser Vari-Speed Ventilator versorgt Ihre SX-Serie mit lebenswichtiger Kühlung (je heißer der Amp, desto schneller der Ventilator!). Die vorder- und rückseitigen Bedienfelder dürfen nicht blockiert sein und es muss immer kühle, frische Luft nachströmen können. Die Umgebung der SX-Serie sollte außerdem staubfrei sein.

2: Eingänge - Schließen Sie Eingangssignale an diese elektronisch symmetrierten Kombi-Buchsen entweder mit XLR oder 1/4" TRS (Tip/Ring/Sleeve) Steckern an, die wie folgt verdrahtet sind: Pol 2 (Spitze) heiß, Pol 3 (Ring) kalt und Pol 1 (Schirm) Erde. Verwenden Sie möglichst immer symmetrische 3-adrige Kabel. (Es können auch asymmetrische 2-adrige 1/4" Stecker an diese Eingänge angeschlossen werden, aber mit symmetrischen Leitungen erhalten Sie eine bessere Signalqualität und weniger externe Störgeräusche). Die SX-Serie akzeptiert Eingangspegel beliebiger Stärke, benötigt für die maximale Ausgangsleistung aber mindestens +4 dBu. Stereo-Signale sollten an die Eingänge von Channel 1 und Channel 2 angeschlossen werden. Im Bridged- oder Parallel-Modus sollten Sie allerdings nur den Channel 1-Eingang verwenden. Auf Seite 8 dieses Handbuchs finden Sie weitere Informationen über den Parallel-Modus und auf den Seiten 9 und 10 eine umfassende Verkabelungs-Beschreibung.

3: 5-Weg Anschlussklemmen - Zum Anschluss von 4-Ohm oder 8-Ohm Boxen an jeden Kanal der SX-Serie. Schließen Sie die Boxen korrekt an: Das rote (+) Terminal normalerweise an den positiven Boxeneingang und das schwarze (Erde) Terminal nor malerweise an den negativen Boxeneingang. Auf Seite 8 dieses Handbuchs finden Sie weitere Informationen über den Bridged-Modus und auf den Seiten 9 und 10 eine umfassende Boxenverkabelungs-Beschreibung.

4: Speakon™ Ausgänge - Alternativ können sie auch hierüber jeden Kanal der SX-Serie mit 4-Ohm oder 8-Ohm Boxen verbinden. Auf Seite 8 dieses Handbuchs finden Sie weitere Informationen über den Bridged-Modus und auf den Seiten 9 und 10 eine umfassende Beschreibung der Speakon Anschlussverdrahtung und Verkabelung.

5: Trennschalter - Wird aktiviert, wenn ein Fehler in der Netzspannung auftritt oder die maximale Ausgangsleistung überschritten (stark verzerrt) wird. Drücken Sie den Schalter (nur einmal), um den Amp nach einer kurzen Ruhepause neu zu starten.

6: Bridge / Stereo / Parallel-Schalter - Für den normalen Betrieb stellen Sie diesen 3-Weg Schalter auf die mittlere ("STEREO") Position. In der rechten ("PARALLEL") Position wird nur das in den Channel 1-Eingang eingespeiste Signal zu den Endstufen von Channel 1 und Channel 2 geleitet (der Channel 2-Eingang wird ignoriert). In der linken ("BRIDGE") Position wird wiederum nur das in den Channel 1-Eingang eingespeiste Signal zu den Endstufen von Channel 1 und Channel 2 geleitet (der Channel 2-Eingang wird erneut ignoriert), aber die beiden Endstufen werden jetzt gebrückt betrieben. Weitere Informationen finden Sie im Abschnitt "Gebrückte und parallele Modi" auf Seite 8 dieses Handbuchs und im Abschnitt "SX-Serie Anschlüsse" auf den Seiten 9 -10 dieses Handbuchs. VORSICHT: Aufgrund der extrem hohen Ausgangsleistung der SX-Serie im Bridge-Modus dürfen Sie nur Boxen mit ausreichender Nenn-Belastbarkeit verwenden, die die resultierende Watt-Stärke verkraften können (im Bridge-Modus müssen Sie 4-Ohm oder 8-Ohm Boxen benutzen).

7: AC Eingang - Schließen Sie hier das mitgelieferte, besonders starke, 3-polige "IEC" Netzkabel an.

SX-Serie einrichten und einsetzen

Ihre SX-Serie lässt sich in wenigen Minuten problemlos einrichten:

Bridge / Stereo / Parallel-Schalter

1. Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für eine zukünftige Wartung auf) und entscheiden Sie, wo der Amp physisch platziert werden soll — er kann eigenständig eingesetzt oder in ein standard 19" Rack montiert werden, in dem er nur 2 HE benötigt. Achten Sie bei einer Montage darauf, dass Vorder- und Rückseite nicht blockiert sind und eine gute Belüftung um das gesamte Gerät herum möglich ist. (Wenn mehrere Amps in einem Rack betrieben werden, sollten Sie dazwischen 1 HE freilassen).

SOM 1 SPREADER OUT CLASS2 WIRING SOM 2 SOM 3 SOM 4 SOM 5 SOM 6 SOM 7 SOM 8

Ausgänge

1. Stellen Sie den rückseitigen Bridge/ Stereo / Parallel-Schalter wunschgemäß ein (weitere Details im Abschnitt "Gebrückte und parallele Modi" auf Seite 8 dieses Handbuchs).

2. Schließen Sie die Boxen über die rückseitigen Bananen-, 1/4"- oder Speakon™ -Anschlüsse an. Schalten Sie einen Amp nie ohne angeschlossene Boxen ein. Im Stereo- oder Parallel-Modus können Sie Boxen mit einer Impedanz von mindestens 2 Ohm (also 2 Ohm oder mehr) verwenden. Im Bridged-Modus müssen Sie allerdings 4-Ohm oder 8-Ohm Boxen benutzen. Schließen Sie die Boxen korrekt an. Im Stereo- oder Parallel-Modus muss das rote (+) Terminal mit dem positiven Eingang der Box und das schwarze (Erde) Terminal mit dem negativen Eingang der Box verbunden werden. Weitere Details über den Bridged-Modus finden Sie auf Seite 8 und umfassende Anschluss-Anleitungen für Boxen auf den Seiten 9 - 10 dieses Handbuchs.

BALANCED INPUT CH 1 CH 2

Eingänge

1. Stellen Sie dann die Eingangssignal-Verbindungen mit den rückseitigen Kombi-Eingängen her. (Benutzen Sie im Bridged- oder Parallel-Modus der SX-Serie nur den Channel 1-Eingang — weitere Details auf Seite 8). Wenn Ihr Mischer oder Crossover-Netzwerk über symmetrische Ausgänge verfügt, sollten Sie 3-adrige Kabel und Anschlüsse verwenden. (Asymmetrische 2-adrige Stecker können zwar auch an die Kombi-Eingänge angeschlossen werden, aber mit symmetrischen Leitungen können Sie die Signalqualität verbessern und die Einstreuung externer Stör- und Brummgeräusche verringern).

1. Drehen Sie auf der Vorderseite der SX-Serie beide Channel Input-Regler ganz nach links ("MIN"). Verbinden Sie dann das mitgelieferte, besonders dicke, 3-polige "IEC" Kabel mit dem rückseitigen IEC-Anschluss und einer geerdeten AC-Steckdose.

Dank der in die SX-Serie integrierten Relais-Schutzschaltung können Sie den Amp sogar an die gleiche Mehrfach-Steckdose wie andere Audio-Geräte (z. B. Mischpulte) anschließen. Sie können dann alle Geräte gleichzeitig mit dem Ein-/Aus-Schalter der Mehrfach-Steckdose einschalten, ohne dass angeschlossene Boxen durch "Knackgeräusche" beschädigt werden.

SAMSON PROTECT SX 1800

Schutz-LED

1. Drücken Sie den vorderseitigen Power-Schalter, um die SX-Serie einzuschalten. Die Power LED und die Protection LED leuchten. Nach etwa 5 Sekunden erlischt die Protection LED (begleitet von einem deutlichen Klicken).

2. Speisen Sie in die SX-Serie ein Signal mit etwa +4dBu ein. (Wenn das Signal von einem Mischer stammt, fahren Sie die Output-Anzeigen auf etwa 0 VU hoch. Drehen Sie die Channel Input-Regler bei anliegendem Signal langsam auf, bis der gewünschte Signalpegel erreicht ist. Die SIGNAL- und PEAK LED-Anzeigen neben den Channel Input-Reglern geben die Dauer-Ausgangsleistung der SX-Serie an, während das Signal weitergeleitet wird. Den besten Geräuschspannungsabstand erhalten Sie normalerweise, wenn die Channel Input-Regler etwa auf Maximum stehen (ganz nach rechts, "MAX") und die PEAK-Segmente gelegentlich (aber nicht häufig) bei Spitzenpegeln leuchten. Bei einem Mischer mit Master Output-Pegelregler (manchmal auch "Control Room-Pegel" genannt) können Sie das Signal nach Bedarf bedämpfen, um den gewünschten Boxenpegel zu erzielen.

PEAK SIGNAL

3-segmentige LED-Anzeige

HINWEIS: Wenn Sie den SX Amp mit hohen Leistungspegeln über längere Zeit in Festinstallationen betreiben, sollten Sie die Betriebsspannung auf 220 Volt umschalten. Ein lizensierter und versicherter Elektriker und/oder Techniker sollte diese Modifikation ausführen.

Sollten Sie bei der Einrichtung oder dem Einsatz Ihrer SX-Serie auf Schwierigkeiten stoßen, setzen Sie sich mit Ihrem Samson-Fachhändler in Verbindung. Bei Kauf in den USA können Sie den Samson Technical Support (1-800-372-6766) zwischen 9 und 17 Uhr PM EST anrufen.

Schutzschaltung der SX-Serie

Wie im Abschnitt "Geführter Rundgang" dieses Handbuchs erwähnt, zeigt das Leuchten der vorderseitigen Protection LED der SX-Serie die Aktivität der Boxenanschluss-Relaisschaltung an. In diesem Fall werden alle angeschlossenen Boxen stummgeschaltet (erhalten kein Signal) und dadurch vor hörbaren Knack- und anderen Geräuschen geschützt.

Unter folgenden Umständen leuchtet die Protection LED:

- Einschalten: Nach dem Einschalten bleibt die Schutzschaltung etwa fünf Sekunden aktiviert und die Boxenausgänge bleiben stummgeschaltet. Wenn alles normal funktioniert, hören Sie zum Abschluss dieses kurzen Abschnitts ein deutliches Klicken. Die Schutzschaltung wird deaktiviert und die SX-Serie leitet Signale zu den angeschlossenen Boxen (daher das hörbare Klicken). Nach dem Ausschalten des Amps erlischt die Protection LED langsam.

VORSICHT: Falls die Protection LED fünf Sekunden nach Einschalten des Geräts nicht erlischt (und kein begleitendes Klicken hörbar ist), schalten Sie die SX-Serie sofort aus und prüfen Sie alle externen Geräte sowie die Verkabelung auf mögliche Kurzschlüsse oder andere Defekte.

Überhitzung: Ein Temperaturfühler in der SX-Serie aktiviert die Schutzschaltung (und die Protection LED) immer dann, wenn die Betriebstemperatur des Geräts den sicheren Bereich überschreitet. Als Schutz vor diesem Problem muss die SX-Serie auf allen Seiten eine ausreichende Luftzufuhr erhalten und weder Vorder- noch Rückseite dürfen blockiert sein.

• Schwerwiegender Überspannungszustand: Tritt immer dann ein, wenn das in die SX-Serie eingespeiste Signal einen Pegel über 20% THD (Klirrfaktor) erreicht.
• Kurzschluss im Boxenkabel: Dies tritt ein, wenn aufgrund falscher Verdrahtung die von der SX-Serie ausgegebenen Signale "Heiß" und "Masse" miteinander kurzgeschlossen werden.
• Ausgangsimpedanz fällt unter 2 Ohm: Dies kann auftreten, wenn die SX-Serie an ein ungeeignetes Boxensystem angeschlossen wird (weitere Details im Abschnitt "SX-Serie einrichten und einsetzen" auf Seite 6 dieses Handbuchs).
• Gleichspannung wurde am Boxenausgang erkannt: Die wahrscheinlichste Ursache ist ein interner Fehler.

Generell sollten Sie das Aufleuchten der Protection LED immer ernst nehmen (Ausnahme: die etwa 5 Sekunden nach dem Einschalten). Schalten Sie in diesem Fall die SX-Serie sofort aus und prüfen Sie sorgfältig die gesamte Verdrahtung sowie die externen Geräte, um die Bedingung zu finden und zu korrigieren, die zum Aufleuchten der LED führte.

Weitere Unterstützung erhalten Sie von Ihrem örtlichen Samson-Fachhändler. Bei Kauf in den USA können Sie Samson Technical Support (1-800-372-6766) zwischen 9 AM und 5 PM EST anrufen.

SAMSON

PROTECT

SX 1800

Gebrückte und parallele Modi

Mit einem rückseitigen Schalter kann die SX-Serie im Bridged- oder Parallel-Modus betrieben werden. Wenn der Schalter auf "STEREO" (Mitte) steht, fungiert die SX-Serie als echter Stereo-Verstärker, bei dem die beiden unabhängigen Kanäle (Channel 1 und Channel 2) unterschiedliche Eingangssignale empfangen und unterschiedliche Ausgangssignale erzeugen können. Ist der Schalter auf "Bridge" (links) eingestellt, wird das Eingangssignal von Kanal 1 zu beiden gebrückten Endstufen geleitet und es wird nur ein Ausgangssignal mit folgender Leistung erzeugt: 900 Watt bei der SX1200, 1200 Watt bei der SX1800, 1500 Watt bei der SX2400, 1800 Watt bei der SX2800 und massive 2200 Watt bei der SX3200 an 8 Ohm.

Bridged-Modus

INPUT CHANNEL 1(+) OUTPUT CHANNEL 2(+) OUTPUT

VORSICHT: Benutzen Sie den Bridged-Modus nur, wenn die SX-Serie mit einer 4 oder 8 Ohm Last verbunden ist. Der Einsatz des Bridged-Modus mit Boxen-Lasten von weniger als 4 Ohm kann das Gerät durch übermäßige Hitze und Spannungsbegrenzung ernstlich beschädigen und Ihren Garantieanspruch zunichte machen!

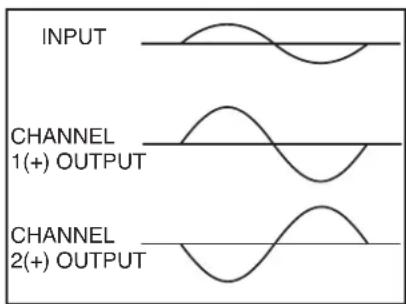

Die Abbildung rechts zeigt die Funktionsweise. Im Bridged-Modus wird die Polarität (Phase) des Channel 2-Ausgangssignals relativ zum Channel 1-Ausgangssignal umgekehrt. Beide Kanäle verarbeiten dann das gleiche Eingangssignal, wobei die Boxenlast so angeschlossen ist, dass die Leistung von beiden Kanälen bezogen wird. Der effektive Ausgangssteuerbereich für die Last wird auf diese Weise verdoppelt, wodurch sich die Ausgangsleistung mehr als vervierfacht.

Wenn Sie die SX-Serie im Bridged-Modus betreiben, müssen Sie die Boxen wie in der Abbildung auf Seite 9 anschließen (und wie auf der Rückseite aufgedruckt), wobei das rote (+) Terminal des Channel 1-Ausgangs mit dem positiven Eingang der Box und das rote (+) Terminal des Channel 2-Ausgangs mit dem negativen Eingang der Box verbunden wird.

Benutzen Sie nicht die schwarzen Masse (-) Ausgangsterminals der Kanäle (die Boxenlast muss vom Amp-Chassis "wegfließen").

Wenn der rückseitige Schalter rechts auf "PARALLEL" steht, arbeitet die SX-Serie in einem neuartigen Parallel-Modus. Hierbei wird nur das am Channel 1-Eingang anliegende Signal verwendet. Dieses Signal wird dann zu den Channel 1- und Channel 2-Endstufen geleitet und erzeugt so ein doppeltes Mono-Ausgangssignal mit folgenden Nennleistungen:

SX1200 2 x 300 Watt an 8Ω, 2 x 450 Watt an 4Ω

SX1800 2 x 400 Watt an 8Ω, 2 x 600 Watt an 4Ω

SX2400 2 x 550 Watt an 8Ω, 2 x 750 Watt an 4Ω

SX2800 2 x 700 Watt an 8Ω, 2 x 900 Watt an 4Ω

SX3200 2 x 800 Watt an 8Ω, 2 x 1100 Watt an 4Ω

Anschlussdiagramme zum Betrieb der SX-Serie im Bridged- oder Parallel-Modus finden Sie auf den Seiten 9 - 10 dieses Handbuchs.

SX-Serie Anschlüsse

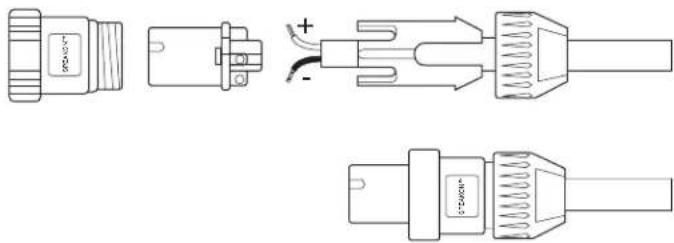

Die Abbildungen auf diesen beiden Seiten zeigen die erforderlichen Verkabelungen beim Betreiben der SX-Serie in den Stereo-, Bridged- und Parallel-Modi. Die Verdrahtung für Speakon™ Anschlüsse (rechts) wird bei Bedarf angegeben.

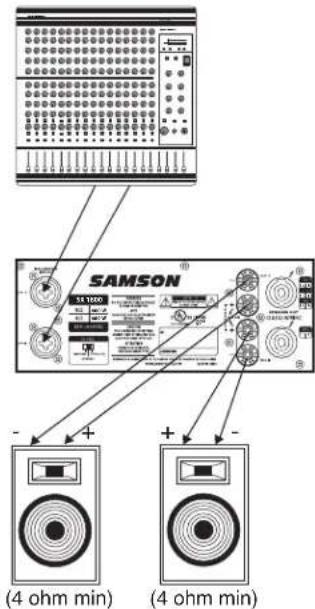

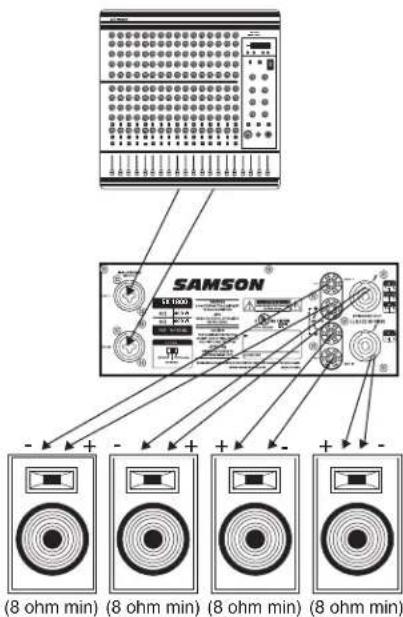

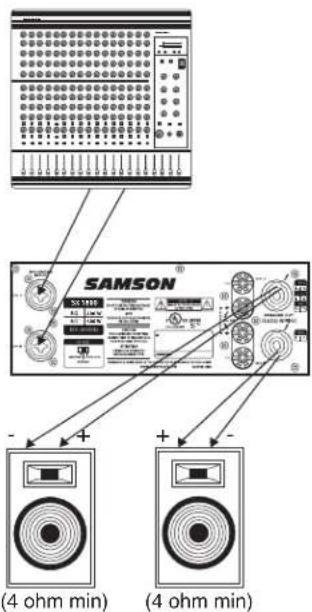

Stereo-Modus: (zwei oder vier Boxen)

SAMSON (4 ohm min) (4 ohm min)

SAMSON (4 ohm min) (4 ohm min)

SAMSON (1.1000) (8 ohm min) (8 ohm min) (8 ohm min) (8 ohm min)

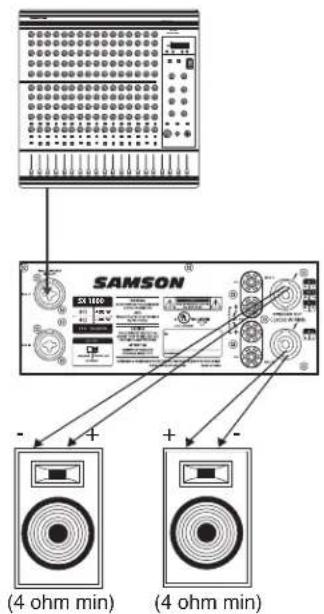

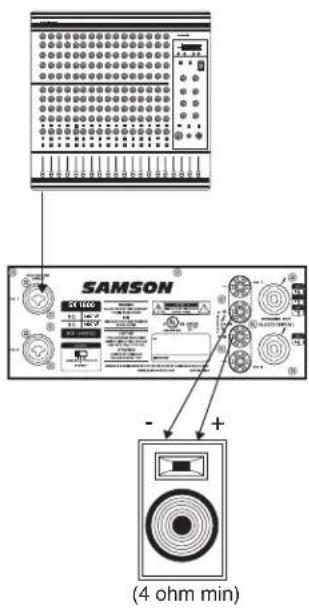

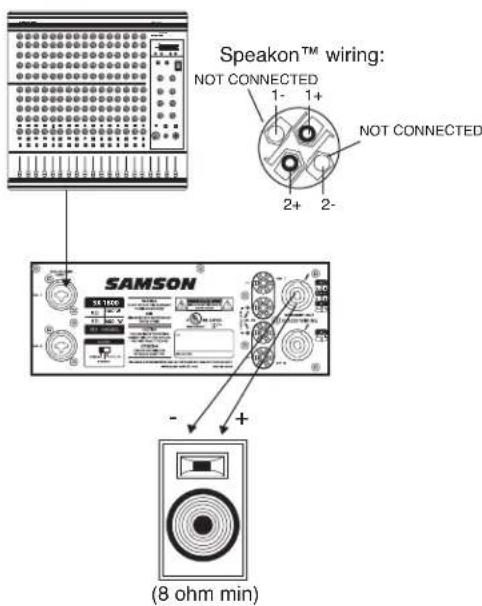

Bridged-Modus: (nur eine Box)

SAMSON (4 ohm min)

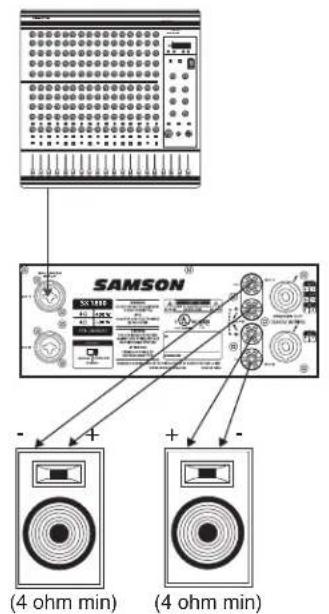

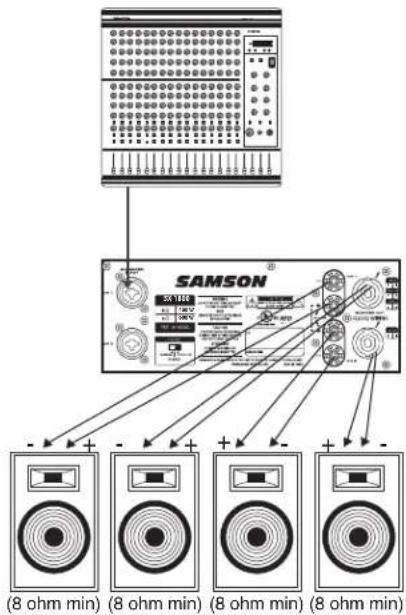

Parallel-Modus: (zwei oder vier Boxen)

SAMSON (4 ohm min) (4 ohm min)

SAMSON (4 ohm min) (4 ohm min)

SAMSON (8 ohm min) (8 ohm min) (8 ohm min) (8 ohm min)

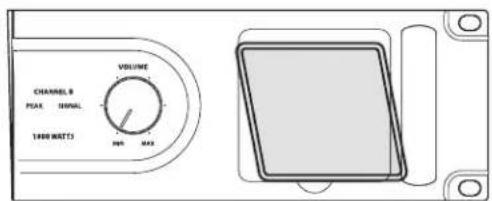

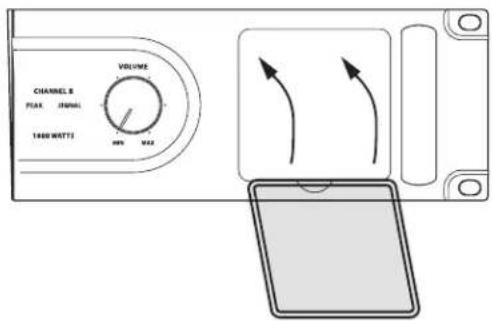

Ventilatorfilter reinigen

Ventilatorfilter reinigen

Von Zeit zu Zeit werden Sie die Ventilatorfilter reinigen müssen. Dies ist notwendig, um den maximalen Luftdurchsatz durch den Amp der SX-Serie und somit dessen Kühlung sicherzustellen. Zum Reinigen der Ventilatorfilter gehen Sie einfach wie folgt vor.

1/ Entfernen Sie den Ventilatorfilter, indem Sie einen Finger in den vertieften Bereich unter dem Rahmen des Ventilatorfilters schieben.
2/ Reinigen Sie den Filter mit warmem Wasser und lassen Sie ihn gründlich trocknen, bevor Sie ihn wieder einsetzen.
3/ Setzen Sie den Ventilatorfilter wieder ein, indem Sie den Rahmen auf die Aussparung im Bedienfeld ausrichten und diesen dann in seine ursprüngliche Position einrasten lassen.

CHANNEL B POA SIGNAL 1400 WATT3 VOLUME MAX INR MAX

SX1200 SX1800 SX2400 SX2800 SX3200Nenn-AusgangsleistungStereo - beide Kanäle betrieben8 Ohm 300 Watt 400 Watt 500 Watt 700 Watt 800 Watt4 Ohm 450 Watt 600 Watt 750 Watt 900 Watt 1100 WattBridged Mono8 Ohm
	900 Watts	1200 Watts	1500 Watts	1800 Watts	2200 Watts
Geräuschspannungsabstand (20Hz-20k)	102 dB	102 dB	104 dB	104 dB	104 dB
Verzerrung (SMPTE-IM)	0.05 %	0.01 %	0.04 %	0.04 %	0.04 %
Eingangsempfindlichkeit @ 8 Ohm	1.24V (4dBu)	1.24V (4dBu)	1.24V (4dBu)	1.24V (4dBu)	1.24V (4dBu)
Spannungsverstärkung	32 dB	33 dB	34 dB	35 dB	35 dB
Ausgangsschaltung	AB	AB	H	H	H
Stromverbrauch (115 VAC)
@1/8 Nennleistung 4 Ohm	6.3 A	7.2 A	7 A	8.5 A	8.5 A
@1/3 Nennleistung 4 Ohm	9.5 A	12 A	14.5 A	17 A	17 A
@ Nennleistung 4 Ohm, max.	15.5 A	19.5 A	26 A	32 A	32 A
Verzerrung (typisch @4 Ohm)
20Hz-20kHz,10dB unter Nennleistung	0.01 %	0.01 %	0.03 %	0.03 %	0.03 %
IkHz, Nennleistung	0.1 %	0.1 %	0.1 %	0.1 %	0.1 %
Frequenzgang @8 Ohm 1 Watt	0/-0.5 dB:20 Hz-20 kHz,0/-3 dB:5 Hz-60 kHz
Dämpfungsfaktor (400Hz)	280	280	350	350	350
Eingangsimpedanz	15k Ohm asymmetrisch, 30k Ohm symmetrisch
Eingangs-Clipping	10 V RMS (22 dBu)
Kühlung	stufenlos variable Geschwindigkeit, Fremdbelüftung
Anschlüsse (pro Kanal)
Input:	aktive symmetrischer Kombi und1/4"(6.3mm)TRS
Output:	5-Weg Anschlussklemme, 1/4" Klinke (nur SX1200 und SX1800) und Speakon
Regler	AC Netzschalter, Channel 1 und 2 Volume
Anzeigen	Ein (blau), Schutz (bernsteinfarben)Signal (grün) pro Kanal, Peak (rot) pro Kanal
Schutzschaltung	Kurzschluss, thermisch, Spannungsbegrenzung, Gleichspannungsversatz, Überspannung, RF-Schutz, Ein-/Aus-Stummschaltung
Betriebsspannungen	100/115/220/230/240 VAC, 50/60 Hz
Abmessungen (BXHXT)	483 mm (19") X 89 mm (3.5") X 408 mm (16") Rack-Montage mit rückseitigem Unterbau
Netto-Gewicht	14.8 kg (33 lbs.)	16,5 kg (37 lbs.)	18 kg (40 lbs.)	21.1 kg (47 lbs.)	21.72 kg (48 lbs.)

Technische Daten können unangekündigt geändert werden.
