BEDIENUNGSANLEITUNG PMR1200 SILVERCREST

DE PMR-Sprechfunkgeräte-Set
AT Bedienungsanleitung und
CH Serviceinformationen

1

2

3

Table des matieres

Table des matieres 1

Batterij 2/3 geladen.

Batterij 1/3 geladen.

Batterij leeg.

Inhaltsverzeichnis 1

1. Wichtige Sicherheitshinweise 2

1.1 Reinigung 6
1.2 Reparatur und Pflege 6

1. Einführung 7

2. Lieferumfang 8

3. Inbetriebnahme 9

4.1 Akku / Batterien einlagen 9
4.2 Akku herausnehmen 10

4.3 Gurtelhalter anbringen 10
4.4 Gurtelhalter abnehmen 11
4.5 LadestationVBorbereiten 11

4.6 Akku aufladen 12
4.7 Akku-/Batteriezustandsanzeige 13
4.8 Vorderseite des Sprechfunkgerätes 13
4.9 Anzeigen am LCD-Display 14

1. Erste Schritte 15

5.1 Sprechfunkgerat ein-/ausschalten 15
5.2 Lautstärke einstellen 15
5.3 Erste Funkverbindung 16

1. Erweiterte Bedienung 17

6.1 Funktionstaste 17
6.2 Anderen Kanal einstellen 17

6.3 Selectivruf - CTCSS/CDCSS (Continuous Tone Coded Squelch System / Continuous Digital Code Squelch System) 18

6.4 Kanal überwachen 18
6.5 Babyfon 19
6.6 Ruffon 20
6.7 Automatisch senden bei Geräuschen (VOX) 20
6.8 Rauschspere 21
6.9 Kanalsuchlauf 21
6.10 Zweikanalsuchlauf 22
6.11 Ausschalt-Timer (Stromsparfungkction) 22
6.12 Tastenton 23
6.13 Stoppuhr 23
6.14 Quittungston ein/aus 23
6.15 Tastensperre 24
6.16 Display-Hintergrundbeleuchting 24
6.17 Tätigkeiten nach Gebrauch 24

1. Ohrhörer-Anschlussbuchse 25

2. Problemlösung 26

3. Technische Daten 27

4. Entsorgung von Altgeräten und Verpackungsmaterialien 29
   11.Garantiehinweise 30
   CE-Konformitätserklarung 31

1. Wichtige Sicherheitshinweise

Hinweis zum Gebrauch dieser Bedienungsanleitung

Vor der ersten Verwendung des Produktes lesen Sie die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie these Handbuch sorgfältig für zukünftige Nachschlagezwecke an einem sicheren Ort auf. Wenn Sie das Gerät verkaufen oder weitergeben, handigen Sie unbedingt auch diese Anleitung aus.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund Nichtbeachtung dieser Bedienungsanleitung, nicht bestimmungsgemäßer Verwendung, eigenmächtiger Umbauten usw.

Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Dieses Symbol weist Sie auf die Gefahr möglicher Gehörschäden hin.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereit gestellt.

Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten.

Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

Betriebsumgebung

• Stellen Sie die Ladestation auf eine feste, ebene Oberfläche, und stellen Sie keine (schweren) Gegenstände auf die Ladestation oder die Sprechfunkgeräte.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -20 °C bis 55 °C, max. 85% rel. Feuchte

Achten Sie darauf, dass

• immer eine ausreichende Belüftung gewährleistet ist (stellen Sie die Ladestation nicht in Regale), und halten Sie mindestens 10 cm Abstand zu allen Seiten;

• keine direkten Wärmequellen (z.B. Heizungen) auf die Ladestation **

• kein direktes Sonnenlicht oder starkes Kunstlicht auf die Ladestation trifft;
• der Kontakt mit Spritz- und Tropf Wasser und aggressiven Flüssigkeiten vermieden wird und die Ladestation nicht in der Höhe von Wasser betrieben wird, insbesondere darf sie niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder geben die Ladestation);
• keine offenen Brandquellen (z.B. brennende Kerzen) auf oder darüber den Ladestation stehen;
• keine Fremdkörper eindringen;
• die Ladestation oder die Sprechfunkgeräte keinen starken Temperaturschwankungen ausgesetzt werden, da sonst Luftfeuchtigkeit kondensieren kann;

Wenn Sie das Produkt nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.

Akkus und Batterien

• Legen Sie Batterien stets polrchtig ein. Versuchen Sie nicht, herkommliche Batterien wieder aufzuladen und werfen Sie Batterien niemals ins Feuer. Bei unsachgemaaer Handhabung besteht Explosionsgefahr.
• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät über längerere Zeit nicht benutzen.
• Halten Sie Batterien außerhalb der Reichweite von Kleinkindern.

Vorsicht beim Umgang mit Kabeln

• Fassen Sie alle Kabel immer am Stecker undziehen Sie nicht am Kabel selbst. Fassen Sie das Steckernetzteil niemals mit nassen Handen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknicht werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollen den gelegt werden, dass niemand darauf tritt oder behindert wird.
• Verlegen Sie Kabel unfallsicher. Vermeiden Sie Stolperfallen.
• Versuchen Sie nicht, das Gehäuse der Ladestation oder der Sprechfunkgeräte zu öffnen. Dabei wurde Ihr Garantieanspruch verfallen.

Verbrennungsgefahr

• Berühren Sie die Antenne niemals, wenn die Antennenisolierung beschädigt ist. Eine Berührung der Antenne mit der Haut kann während des Sendens zu keinen Verbrennungen führen.
• Batterien und Akkus konnen Sachschäden und Verbrennungen verursachen, wenn leitende Materialien wie Schmuck, Schlüssel oder Ketten die Kontakte berühren. Das leitende Material kann einen elektrischen Stromkreis bilden (Kurzschluss) und sich stark erhitzen. Handhaben Sie Akkus und Batterien vorsichtig. Insbesondere, wenn Sie diese in einer Tasche, einem Geldbeutel oder einem anderen Behälter mit metallenen Objekten aufbewahren.

Verletzungsgefahr

• Positionieren Sie Ihr Gerät nicht vor oder über dem Airbag Ihres Kraftfahrzeugs. Airbags blasen sich mit großer Wucht auf. Bei einem Unfall kann es sein, dass das Funkgerät mit großer Kraft durch das Auto geschleudert wird und damit insassen des Fahrzeugs verletzt.
• Halten Sie mit dem Sprechfunkgerät einen Abstand von mindestens 15 cm zu Herzschrittmachern.
• Schalten Sie Ihr Sprechfunkgerät aus, falls Interferenzen mit medizinischen Geräten auftreten.

Explosionsgefahr

• Tauschen Sie die Batterien niemals in einer potenziell explosionsgefrahrdeten Umgebung aus. Wahrend des Einsetzens oder Entfernens der Batterien bzw. Akkus kann es zu einem Funkenschlag kommt, der eine Explosion ausloste.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich in einer explosionsgeführdeten Umgebung befinden. Ein Funkenschlag in solchen Gebieten kann eine Explosion oder Brände verursachen. Außen dem kann er zu Verletzungen und soccer zum Tode führen.

Explosionsgeinfahrdete Bereiche sind oft, aber nicht immer eindeutig ausgewiesen. Dazu zahlen Tankbereiche, wie z.B. unter Deck bei Schiffen, Kraftstoffüberführungen oder Kraftstoffaufbewährungsbereiche, Bereiche, in denen die Luft Chemikalien oder Teilchen enthalt, wie zum Beispiel Getreide, Staub oder Metallpulver. Alle anderen Bereiche, in denen Sie normalerweise angewiesen werden ihren Kraftfahrzeugmotor abzuschalten.

• Werfen Sie Batterien bzw. Akkus niemals ins Feuer, da sie explodieren können.

Bestimmungsgemäßer Gebrauch

• Dies ist ein Gerät der Unterhaltungselektronik (für CE-Zertifizierung auch nach einigen Normen der IT-Elektronik geprüft). Es darf nicht in tropischen Klimaregionen genutzt werden. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die Sicherheitstechnisch und hinsichtlich elektromagnetischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entsprechen.
• Dieses Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards.

Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Benutzen Sie nur das vom Hersteller angegebene Zubehor.

• Wenn Sie das Gerät nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.
• In einigen Ländern ist es verboten Ihr Sprechfunkgerät während des Steuern eines Fahrzeugs zu benutzen. In dieser Fall stoppen Sie Ihr Fahrzeug geben der Straße, bevor Sie es benutzen.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich an Bord eines Flugzeugs befinden und entsprechende Anweisungen erhalten. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie oder den Anweisungen der Besatzung erfolgen.
• Schalten Sie Ihr Gerät überall Dort aus, wo Aushänge es von Ohnen verlangen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise Geräte, die empfindlich auf Hochfrequenzeinstruhlung reagieren.
• Modifikationen an der Antenne bzw. am Funkerat können die Geratespezifizierung verändern und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außer dem das Funkerat beschädigen.

Berühren Sie die Antenne während einer Übertragung nicht, da dadurch die Reichweite beeinflusst wird.

Gefahren durch Lärmbelastigung

Vorsicht beim Verwenden des mitgelieferten Ohrhorters. Langeres Horen kann bei voller Lautstärke zu Horschaden des Benutzers führen.

Kinder und Personen mit Einschränkungen

• Lassen Sie Kinder oder Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen.

• Halten Sie die Batterien von Kleinkindern fern. Bei Verschlucken besteht Erstickungs- und Vergiftungsgefahr.

• Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr.

1.1 Reinigung

• Um das Produkt zu reinigen, trennen Sie es vom Stromnetz und wischen Sie es mit einem weichen,leitung angefeuchteten Tuch ab. Verwenden Sie keine Reinigungs- oder Lösungsmittel oder gar Verdünner, da sie in das Gehäuse gelangen und dauerhaft Schaden verursachen können.

• Reinigen Sie die Batteriekontakte von Zeit zu Zeit mit einem trockenen, flusenfreien Tuch.

• Sollte ein Funkerat Nass werden, schalten Sie es umgehend aus und entnehmen die Akkus bzw. Batterien. Wischen Sie das Innere des Batteriefachs mit einem weichen Tuch trocken. Lassen Sie das Batteriefach 24 Stunden lang geöffnet, damit die eingedrungene Feuchtigkeit verdunsten kann. Nehmen Sie das Gerät erst wieder in Betrieb, nachdem es vollständig getrocknet ist.

1.2 Reparatur und Pflege

Reparaturarbeiten sind erforderlich, wenn das Produkt beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Produktes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde oder wenn es nicht einwandfrei Funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusache oder Gerüche feststellen, entfern den Sie die Ladestation sofort vom Stromnetz bzw. erhmen die Akkus/Batterien aus dem Sprechfunkgerät. In diesen Fällen darf das Produkt nicht weiter verwendet werden, bevore eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführung. Offnen Sie niemals das Gehäuse, das Gerät könnte beschädigt werden. Reinigen Sie das Produkt nur mit einem sauberen, leicht feuchten Tuch.

Führer Sie keine eigenhändigen Reparaturarbeiten durch!

Hinweis zur CE-Konformitätserklarung

Dieses Gerät wurde hinsichtlich Übereinstimmung aller relevanten Vorschriften der RTT&E-Richtlinie 1999/5/EC geprüft. Die Konformitätserklärung finden Sie auch am Ende dieser Bedienungsanleitung. Das CE-Zeichen ist im Batteriefach der Sprechfunkgeräte sowie auf der Unterseite der Ladestation zu finden. Außen dem erfüllt das Produkt die Öködesign-Richtlinie 2009/125/EC mit der Durchführungsverordnung 278/2009.

2. Einführung

Vielen Dank, dass Sie sich für ein Produkt von Silvercrest entschieden haben.

Ihr PMR-1200 besteht aus zwei Sprechfunkgräten mit einer maximalen Reichweite von 8 km. Der Betrieb dieser Sprechfunkgräte ist kostenlos, d.h. Sie müssen keine weiteren Gebühren für den Gebrauch entrichten. Für die Kommunikation zwischen den beiden Sprechfunkgräten stehen 8 verschiedene Kanäle zur Verfügung. Sie dürfen in jeder Land verwendet werden, wo der Betrieb gestattet ist. Die Sprechfunkgräte sind gegen leichten Regen geschützt.

Anwendungsbeispiele

Sie können ihre Funkgeräte überall Dort verwenden, wo Sie mit anderen Personen kommunizieren müssen - geschäftlich oder privat. Beispielsweise konnen Sie mit Mitarbeitern auf dem Firmengelände in Kontakt bleiben oder die Verbindung zu ihren Kindern im Garten halten. Sofern Sie einen frei und störungsfreien Funkkanal gefunden haben, ist ihre Kommunikation nur noch durch geografische Hindernisse und die maximale Reichweite begrenzt.

3. Lieferumfang

Nehmen Sie alle vorhandenen Geräte und Zubehörteile aus der Verpackung, und überprüfen Sie, ob alle Komponenten vollständig und unbeschädigt sind:

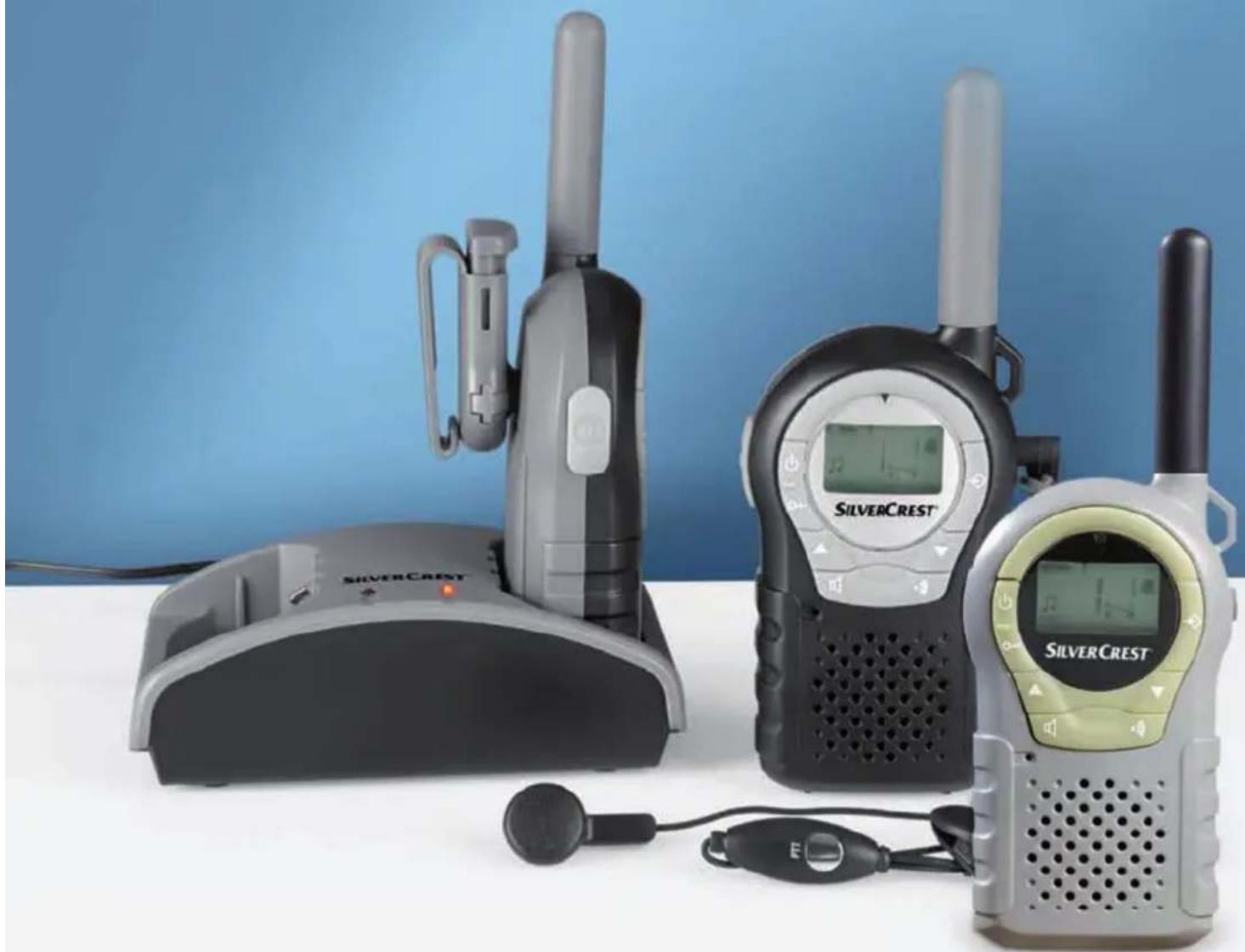

2 Sprechfunkgeräte PMR-1200
2 Gurtelhalter
1 Ladestation
1Netzteil
2 NiMH-Akkupacks
2 Ohrhörer mit Mikrofon und PTT-Taste
Bedienungsanleitung mit Serviceinformationen

Entfernen Sie die Schutzfolie von den Displays (3) der beiden Funkgeräte. Greifen Sie dazu mit dem Fingernagel unter die Lasche, die sich oben links an der Folie befindet. Heben Sie die Lasche an, undziehen Sie die Folie ab.

Verwahren Sie das Verpackungsmaterial, falls Sie das Produktomal verschicken oder transportieren müssen.

4. Inbetriebnahme

Lesen Sie sich vor der Inbetriebnahme die Sicherheitshinweise ab Seite 2 aufmerksam und vollständig durch.

4.1 Akku / Batterien einlagen

1. Entfernen Sie den Gurtelhalter (siehe Seite 11, Gurtelhalter abnehmer)

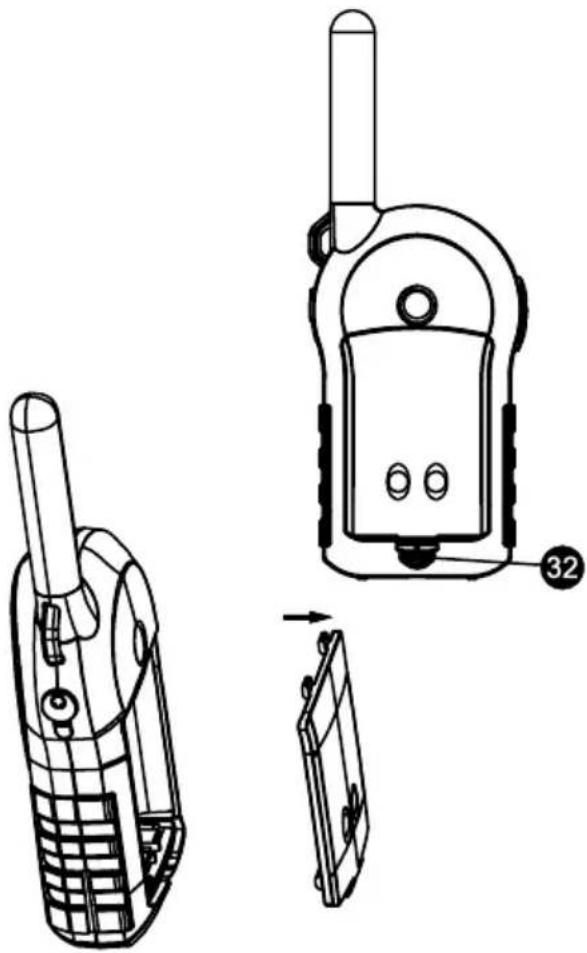

   .2. Drücken Sie die Lasche (32) der Akkufachabdeckung nach oben, undnehmen Sie die Abdeckung ab.

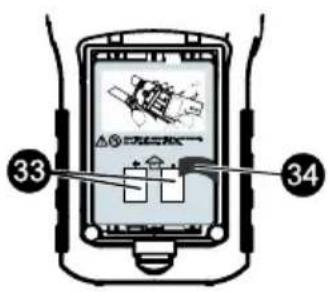

1. Legen Sie die Akkus entsprechend der auf dem Akku und im Batteriefach angegebenen Polarität ein. Die beiden Kontaktstreifen (33) müssen nach außen zeigen, und der über den Kontaktstreifen befindliche Pfeil „UP" muss nach oben weisen. Achten Sie beim Einlagen des Akkus daraufuf, dass die Lasche (34) um den Akku herumgelegt wird, damit Sie ihren später bei Bedarf problemlos entnahmen können.

Alternative dazu konnen Sie drei herkömmliche Alkalibatterien der Höhe „AAA" (oder)sagar Akkus der Groß „AAA") einlagen. Achten Sie auch hier auf die im Batteriefach angegebene Polarität.

1. Schlieben Sie das Batteriefach. Setzen Sie die Abdeckung zuerst mit den an der Oberseite befindlichen Nasen in die entsprechenden Aussparungen am Gehäuse des Funkgerätes ein, und klappen Sie die Abdeckung herunter, bis sie einrastet. Bringen Sie den Görtelhalter wieder an (siehe Seite 10, Görtelhalter anbringen).

4.2 Akku herausnehmen

Wenn Sie das Funkerat mit herkommlichen Alkalibatterien betreiben möchten, müssen Sie den eingelegten Akku Herausnahmen. Gehen Sie dazu folgendermaßen vor:

1. Entfernen Sie den Gürtelhalter (siehe Seite 11, Gürtelhalter abnehmer).
2. Drücken Sie die Lasche (32) der Akkufachabdeckung nach oben (siehe Seite 9), und fühmen Sie die Abdeckung ab.
3. Ziehen Sie vorsichtig an der Lasche (34), um den Akku freizugeben, undziehen ihn aus dem Akkufach hersus.

4.3 Gurtelhalter anbringen

1. Um den Gurtelhalter am Gerät anzubringen, schieben Sie die am Gurtelhalter befindliche Nase in das Loch auf der Rückseite des Gerätes. Der Gurtelhalter muss hörbar einrasten.

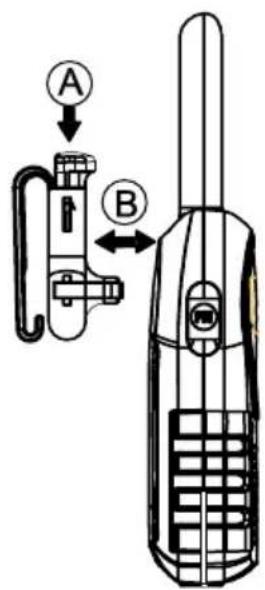

4.4 Gurtelhalter abnehmen

Um den Akku einzulegen oder hersauszunehmen, müssen Sie den Gurtelhalter entfern.

1. Um den Gürtelhalter vom Gerät zu entfern, drücken Sie oben auf den Gürtelhalter (A), um die Verriegelung frei zugegeben, undziehen den Gürtelhalter vom Gerät ab (B).

4.5 LadestationVBorbereiten

1. Stellen Sie die Ladestation auf eine stabile Oberfläche.

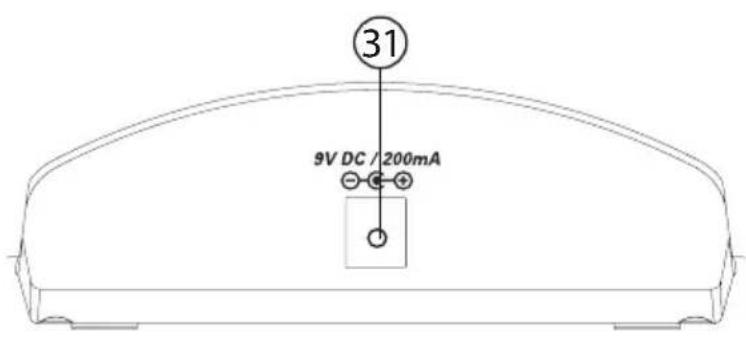

2. Schließen Sie das Kabel des Steckernetzteils an die Stromeingangsbuchse (31) der Ladestation an.
3. Verbinden Sie das Steckernetzteil mit einer stromfuhrenden Netzsteckdose.

Vorsicht!

Achten Sie darauf, dass sich die Netzsteckdose in Reichweite befindet und gut zugänglich ist, damit Sie im Notfall das Steckernetzteil schnell aus der Netzsteckdoseziehen konnen. Anderenfalls konnen Kurzschlüsse oder Brände entstehen.

Das Netzteil der Ladestation verbraucht auch dann Strom, wenn Sie kein Sprechfunkgerät eingesetzt haben. Aus thisem Grunde sollenn Sie bei Nichtgebrauch das Steckernetzteil aus der Netzsteckdoseziehen, um es vollständig vom Stromnetz zu trennen und unnötgigen Energieverbrauch zu vermeiden.

4.6 Akku aufladen

Laden Sie die Akkus der beiden Sperchfunkgeräte vollständig auf, bevor Sie die Geräte in Betriebnehmen. Der Ladevorgang pauert ca. 12-14 Stunden.

Wenn der Akku in das Sprechfunkgerät eingelegt ist (siehe Seite 9), können Sie ihn mit der Ladestation aufladen.

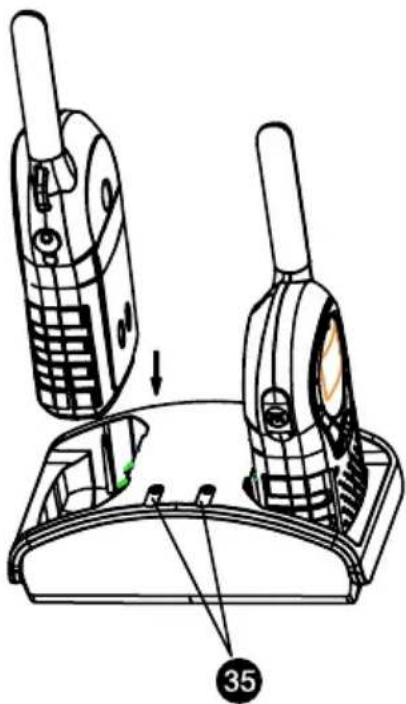

1. Setzen Sie die beiden Sprechfunkgeräte auf die Ladestation (siehe die folgende Abbildung).

2. Die Ladeanzeige (35) auf der Oberseite der Ladestation leuchtet, wenn das Sprechfunkgerät richtig eingesetzt wurde und sein Akku geladen wird.

Im Display (3) erscheint keine Anzeige, wenn der Akku aufgeladen ist.

Wenn Sie ein Funkerat mit optionalen Akkus der Höhe „AAA" betreiben, können diese Akkus nicht mit der Ladestation aufgeladen werden. Hierzu benötigen Sie ein optionales Ladegerät für AAA-Akkus.

Achtung! Akku nicht überladen!

Die Ladestation liefert einen zeitlich konstanten Ladestrom. Aus thisem Grund sollenn Sie das Sprechfunkgerät nach ca. 12 Stunden von der Ladestation gehmen. Anderenfalls konnte die Lebensdauer des Akkus beeinträchtigt werden.

4.7 Akku-/Batteriezustandsanzeige

Der Ladepegel des Akkus bzw. der Batterien wird bei eingeschalteten Sprechfunkgerät durch die Anzahl der Balken im Batteriesymbol (15) im Display (3) angezeigt.

Akku voll

Akku 2/3 voll

Akku 1/3 voll

Akku leer

Ist der Akku bzw. sind die Batterien nahezu erschöpt, ertont ein akustisches Signal.

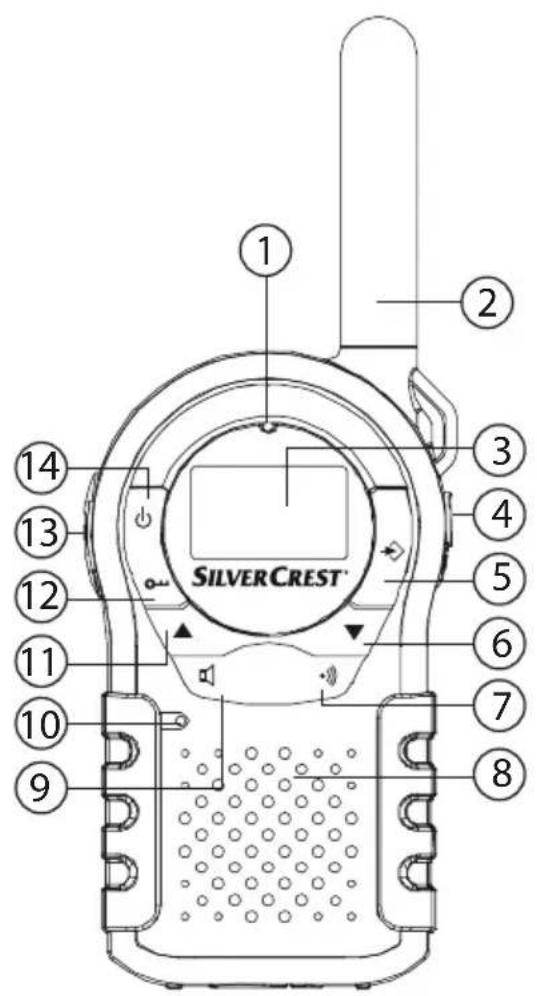

4.8 Vorderseite des Sprechfunkgerätes

Siehe die Abbildung auf der ausklappbaren Umschlagseite.

1	Sende-LED-Anzeige Leuchtet, wenn die PTT-Taste gedrückt wird und das Gerät sendet.
2	Antenne
3	Display
4	Ohrhererbuchse (hinter Schutzabdeckung)
5	Funktionstaste Öffnet das Einrichtungsmenu.
6	Taste Abwärts Zum Verringern der Lautstärke. Zum Auswähen der vorgen Menüoption.
7	Taste für Selectivruf
8	Loutsprecher
9	Taste (Kanalüberwachung/Suche)
10	Mikrofon
11	Taste Aufwärts▲ Zum Erhöhen der Lautstärke. Zum Auswähen der folgenden Menüoption.
12	Tastensperre
13	PTT-Taste Drücken Sie diese Taste, um zu sprechen.
14	EIN/AUS-Taste

4.9 Anzeigen am LCD-Display

Siehe die Abbildung auf der ausklappbaren Umschlagseite.

15	Akkuladepegel
16	Empfangssymbol Wird beim Empfang angezeigt.
17	Sendesymbol Wird beim Senden angezeigt.
18	Babyfonsymbol
19	VOX-Symbol
20	CTCSS- bzw. CDCSS-Code
21	Anruftonsymbol
22	Stoppuhrsymbol
23	Symbol für automatisches Ausschalten (Stromsparfungtion)
24	Quittungstonsymbol
25	Lautstärkensymbol
26	Tastensperrensymbol
27	Rauschspere
28	Selektivrufsymbol
29	a. Symbol für Kanalsuchlauf
	b. Symbol für Zweikanalsuchlauf
30	Kanalnummer / Lautstärkepegel

5. Erste Schritte

Um über zwei oder mehr SprechfunkgeräteCOMMUNIZIEREN zu konnen, müssen diese auf denselben Kanal und CTCSS- bzw. CDCSS-Code eingestellt sein. Außer dem müssen Sie sich in Reichweite befinden (max. 8 km im freiem Gelände).

Die Funkverbindung wird über unschlusselte Kanäle hergestellt, d.h. dass auch andere Personen, die ein Funkerat oder einen Empfänger für den eingestallenten Kanal besitzen, Ihr Geschäft mithören konnen. Es stehen maximal 8 Kanäle zur Auswahr.

Vorsicht! Lesen Sie sich vor der Inbetriebnahme die Sicherheitshinweise ab Seite 2 aufmerksam und vollständig durch. Anderenfalls besteht die Gefahr von Sach- oder Personenschäden.

5.1 Sprechfunkgeräte ein-/ausschalten

So schalten Sie das Sprechfunkgerät ein

1. Halten Sie die Taste (14) mindestens 2 Sekunden lang gedrück. Es ertont ein akustisches Signal, und im Display (3) wird der aktuell eingestellte Kanal angezeigt.

Das Gerät befindet sich immer auf Empfang, sofern es eingeschaltet ist und nicht sendet.

So schalten Sie das Sprechfunkgerät aus

1. Halten Sie die Taste (14) mindestens 2 Sekunden lang gedrückt. Es ertont ein akustisches Signal, und das Display (3) erlischt.

5.2 Lautstärke einstellen

1. Drücken Sie die Taste (11), um die Lautstärke zu erhöhen. Dabei wird der Lautstärkepegel (zwischen 1 und 16) angezeigt.
2. Drucken Sie die Taste (6), um die Lautstärke zu verringern.

5.3 Erste Funkverbindung

Damit andere Personen ihre Durchsage empfangen können, müssen Sie beiden Sprechfunkgeräte auf denselben Kanal und denselben CTCSS- bzw. CDCSS-Code einstellen (siehe Seiten 17 und 18). Bei der ersten Inbetriebnahme sind Kanal 1 und CTCSS-Code 1 auf beiden Sprechfunkgeräten voreingestellt.

1. Drücken Sie die PTT-Taste (13), und halten Sie sie gedrückt. Am Display erscheint das Sendesymbol, das Gerät beginnt zu senden, und Sie konnen in das Mikrofon (8) sprechen. Außen dem leuchtet die LED-Anzeige (1) rot.
   Alle Sprechfunkgeräte, die auf denselben Kanal eingestellt sind und sich in Reichweite befinden, können ihre Durchsage horen.
2. Lassen Sie die PTT-Taste (13) los, wenn Sie mit ihrer Durchsage fertig sind.
3. Horen Sie sich die Antwort der Gegenstation an.
4. Bevor Sie wiederumantuwen konnen, müssen Sie warten, bis die Gegenstation mit dem Sprechen fertig ist. Falls Sie den Quittungston aktiviert haben (siehe Seite 23), sendet das Funkgerät beim Loslassen der PTT-Taste (13) ein Tonsignal. Um zuantuwen, halten Sie wieder die PTT-Taste (13) gedrückt und sprechen in das Mikrofon.

• Drücken 2 oder mehr Benutzer die PTT-Taste (13) gleichzeitig, wird der Empfänger nur das stärkste Signal empfangen bzw. beiden Signale überlagern sich, und es kommt zu Störungen. Daher sollen den Sie die PTT-Taste (13) nur betätigten, wenn der Kanal frei ist.
• Achten Sie immer auf die maximale Reichweite.
• Halten Sie das Funkgerät mit der Antenne nach oben und das Mikrofon beim Sprechen ca. 10 cm vom Mund entfernt.
  Die maximale Sendezeit ist auf 1 Minute begrenzt. Bei längeren Durchsagen müssen Sie ggf. die PTT-Taste (13) loslassen und erneut drücken, umweitersprechen zu konnen.

6. Erweiterte Bedienung

6.1 Funktionstaste

Über die Funktionstaste (5) können Sie Ihr Sprechfunk gerät an ihre persönlichen Bedürfnisse anpassen. In der folgenden Tabelle sind die verschiedene Funktionen zusammenfasst. Eine Beschreibung dieser Funktionen finden Sie auf der angegebenen Seite.

Funktionstaste	Funktion Deteillierte Beschreibung
Einmal drücken Anderen Kanal einstellen Siehe Seite 17
Zweimal drücken CTCSS- bzw. CDCSS-Code wechseln (Selektivruf)		Siehe Seite 18
Dreimal drücken Babyfon Siehe Seite 19
Vierval drücken Rufton Siehe Seite 20
Fünfmal drücken Empfindlichkeit für sprachgesteuerete Sendefunktion (VOX)		Siehe Seite 20
Sechsmal drücken Pegel für Rauschspere Siehe Seite 21
Siebenmal drücken Zweikanalsuchlauf Siehe Seite 22
Achtmal drücken Stromsparfungtion (automatisch aushalten)		Siehe Seite 22
Neunmal drücken Tastenton ein/aus		Siehe Seite 23
Zehnmal drücken Stoppuhr		Siehe Seite 23
Elfmal drücken Quittungston ein/aus		Siehe Seite 23

Wird während der Einstellung 5 Sekunden lang keine Taste betätig, werden die Änderungen übernommen, und kehr das Gerät in den Empfangsmodus zurück.

6.2 Anderen Kanal einstellen

Wenn Sie einen anderen Kanal einstellen, müssen Sie dies stets auf beiden Sprechfunkgeräten tun, damit Sie sich mit der Gegenstelle unterhalten konnen.

1. Drücken Sie die Taste (5) einmal. Am Display blinkt die aktuelle Kanalnummer.
2. Drücken Sie die Tasten bzw. , um einen anderen Kanal einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

Der dreistellige CTCSS- bzw. CDCSS-Code ist ein Tonsignal, das das Sprechfunkgerät übermittelt. Zwei Teilnehmer, die denselben Kanal und denselben CTCSS- bzw. CDCSS-Code eingestellt haben, können sich gegenseitig horen. Sie können keine anderen Teilnehmer auf thisem Kanal horen, es sei dann, andere Sprechfunkgeräte verwenden ebenfls但这en CTCSS- bzw. CDCSS-Code. Ihr PMR-1200 understands 38 analoge CTCSS-(1 bis 38) und 83 digitale CDCSS-Codes (39 bis 121).

1. Drücken Sie die Taste (5) zweimal. Am Display blinkt der aktuelle CTCSS-bzw. CDCSS-Code.
2. Drücken Sie die Tasten bzw. , um einen anderen Code einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

• Jedes andere Sprechfunkgerät, das auf den gleichen Kanal und CTCSS-bzw. CDCSS-Code eingestellt ist, kann Ihr Geschäft empfangen und mithören.
• Um die CTCSS-bzw. CDCSS-Funktion auszuschalten, wahren Sie den Code „0".
  Die Einstellung eines CTCSS- oder CDCSS-Codes schützt nicht vor Mithoren, ein Gerät das auf den gleichen Kanal eingestellt ist und keinen CTCSS- oder CDCSS Code aktiviert hat, kann alle Geschäfte auf dem Kanal mithören.

6.4 Kanal überwachen

Sie können im aktuellen Kanal nach schwächeren Signalenuchen. Verwenden Sie dazu die Funktion „Kanal überwachen".

1. Halten Sie die Taste (9) gedrückt, um die Kanalüberwachung zu aktivieren.
2. Lassen Sie die Taste (9) los, um die Kanalüberwachung zu beenden.

6.5 Babyfon

Sie können Ihr Funkgeräte-Set als Babyfon einsetzen. Dabei überträgt das eine Funkgeräte ein Signal, wenn das Baby weint oder ein anderes Gerausch im Raum erkannt wird (VOX). Dieses Sprechfunk gerät selbst empfängt dann keine Signale mehr, um den Schlaf Ihres Babys nicht zu stären.

Um das Signal vom Baby-Sender empfangen zu konnen, müssen Sie das zweite Sprechfunkgerät auf denselben Kanal und CTCSS- bzw. CDCSS-Code einstellen (siehe Seiten 17 und 18).

Bei aktiviertem Babyfon sind die meisten Funktionen des Sprech Funkgerätes (außer Tastensperre, Menu und Ein-/Ausschalten) nicht verfügbar. Sie müssen die Babyfonfunktion deaktivieren, um die anderen Funktionen wieder bedienen zu können.

So aktivieren Sie den Babyfonsender:

1. Drucken Sie die Taste (5) dreimal. Am Display blinkt die aktuelle Vox-Empfindlichkeit. Außen dem leuchtet das BABY-Symbol (18).
2. Drucken Sie die Taste , um die Babyfonfunktion zu aktivieren.
3. Drücken Sie die Tasten bzw. , um eine andere Empfindlichkeit einzustellen. Die Empfindlichkeit kann auf Werte zwischen 1 (niedrig) und 3 (hoch) eingestellt werden.
4. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

So deaktivieren Sie den Babyfonsender:

1. Drücken Sie die Taste (5) dreimal. Am Display blinkt die aktuelle Vox-Empfindlichkeit. Außen dem leuchtet das BABY-Symbol (18).
2. Drucken Sie die Taste , um die Babyfonfunktion zu deaktivieren. Am Display erscheint die Anzeige „OF".
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

6.6 Ruffon

Der Rufton ist ein Tonsignal, das andere Teilnehmer daraufhinweist, dass Sie eine Durchsage machen möchen. Ihr PMR-1200 unterstützt 15 Ruftöne.

Rufton einstellen

1. Drucken Sie die Taste viermal. Am Display leuchtet das Symbol
2. Drücken Sie die Tasten bzw. , um einen anderen Ruffon einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.
4. Um den Rufton komplett auszuschalten, wahren Sie „OF"

Rufton übermitteln

1. Drücken Sie die Taste (7). Daraufhin wird der Ruffon über den aktuellen Kanal übertragen.

6.7 Automatisch senden bei Gerauschen (VOX)

These Funktion arbeitetähnlichwie the Freisprecheinrichtung Ihres Handys.Das Sprechfunkgerat schaltet auf Senden um, sobald es ihre Stimme (oder ein anderes Gerausch in Ihr Umgebung) erkennt. So konnen Sie ihre Durchsage machen, ohne die PTT-Taste (13) zu betätigten. Wenn Sie sich in einer lauten oder windigen Umgebung befinden, sollen den sie diese Funktion nicht verwenden.

1. Drücken Sie die Taste (5) fünfmal. Am Display blinkt die aktuelle Vox-Empfindlichkeit. Außerdem leuchtet das VOX-Symbol (19).
2. Drücken Sie die Taste , um die VOX-Funktion zu aktivieren.
3. Drücken Sie die Tasten bzw. , um eine andere Empfindlichkeit einzustellen. Die Empfindlichkeit kann auf Werte zwischen 1 (niedrig) und 3 (hoch) eingestellt werden. Wahlen Sie den Wert „OF“, wird die VOX-Funktion deaktiviert.
4. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

• Wenn Sie bei aktivierter VOX-Funktion die PTT-Taste (13) drucken, wird die VOX-Funktion deaktiviert.
• Wenn Sie bei aktivierter VOX-Funktion einen der mitgelieferten Ohrhörer an das Sprechfunkgerät anschließen (siehe Seite 25), wird die VOX-Funktion deaktiviert.

6.8 Rauschspere

Mit der einstellbaren Rauschspere konnen Sie die Empfangsempfindlichkeit Ihres Sprechfunkgeräts anpassen. Signale oberhalb des eingestellen Pegels (Grenzwertes) werden empfangen, Signale unterhalb des Pegels unterrückt, Sie konnen den Pegel der Rauschspere absenken, um schwächere Signale zu empfangen. Es werden 4 Stufen unterstützt: Stufe 1 ist die niedrigste Rauschspere und dient zum Empfang sehr schwacher Signale. Stufe 4 ist die restruktivste: Sie empfangen nur sehr starke Signale. Störungen von schwacheren Sendern werden ausgeblendet.

1. Drücken Sie die Taste (5) sechsmal. Am Display blinkt der aktuelle Pegel der Rauschspere.
2. Drücken Sie die Tasten bzw. , um einen anderen Pegel einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

Bei einem niedrigen Pegel (hohe Empfindlichkeit) ist es normal, dass im Hintergrund ab und zu Störgeräuche zu horen sind.

6.9 Kanalsuchlauf

Der Kanalsuchlauf durchsucht in einer Endlosschleife alle Kanäle nach aktiven Sendern.

1. Drücken Sie die Taste (9) um den Kanalsuchlauf zu starten. Daraufhin leucht das Symbol des Kanalsuchlauf (29) auf.
2. Werde auf einem der Kanäle ein Signal gefunden, drücken Sie die PTT-Taste (13), um den Kanalsuchlauf zu unterbrechen und auf dem aktiven Kanal kommunizieren zu konnen. Anderenfalls wird der Suchlauf nach 5 Sekunden wieder aufgenommen.
3. Drücken Sie die Taste bzw. , um den aktuellen Kanal zu überspringen und den Suchlauf fortzusetzen.
4. Drücken Sie die Taste (9) erneut, um den Kanalsuchlauf zu beenden.

Wenn Sie den Kanalsuchlauf starten und den CTCSS- bzw. CDCSS-Code „0" eingestellt haben, sicht Ihr Sprechfunkgerät nach allen verfügbaren Signalen (mit oder ohne CTCSS-bzw. CDCSS-Code).

Wenn Sie den Kanalsuchlauf starten und einen der CTCSS-Codes 1 bis 38 bzw. CDCSS-Codes 39 bis 121 eingestellt haben,ucht Ihr Sprechfunkerat nur nach Signalen mit CTCSS- bzw. CDCSS-Code. Sender, die keinen Code ausstrahlen, werden ignoriert.

6.10 Zweikanalsuchlauf

Normalerweise ist Ihr Sprechfunkgerät immer nur auf einem Kanal (ggf. mit CTCSS- bzw. CDCSS-Code) empfangsbereit. Der Zweikanalsuchlauf dient zur Überwachung eines zweiten Kanals mit CTCSS- bzw. CDCSS-Code. Wird auf dem zweiten Kanal ein Sender empfangen, konnen Sie innerhalb von 5 Sekunden die PTT-Taste (13) drücken, um die Durchsage zu beantworten.

So aktivieren Sie den Zweikanalsuchlauf:

1. Drücken Sie die Taste (5) siebenmal. Am Displayerscheint das Symbol für den Zweikanalsuchlauf.
2. Drücken Sie die Tasten bzw. , um den zweiten Kanal einzustellen, den Sie überwachen möchten.
3. Drücken Sie die Taste , um den ausgewählten Kanal zu bestätigen und die Auswahr für den CTCSS- bzw. CDCSS-Code anzuzeigen.
4. Drücken Sie die Tasten bzw. , um den CTCSS- bzw. CDCSS-Code einzustellen.
5. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

So deaktivieren Sie den Zweikanalsuchlauf:

1. Drücken Sie die Taste (3) siebenmal.
2. Drücken Sie die Tasten bzw. , bis der Wert „OF" angezeigt wird.

6.11 Ausschalt-Timer (Stromsparfungtion)

Wenn Sie den Ausschalt-Timer aktiviert haben, schaltet sich das Sprechfunkgerät automatisch nach der eingestillten Zeit aus.

1. Drücken Sie die Taste (5) achtmal. Am Display blinkt die aktuelle Wartezeit zum Ausschalten.
2. Drucken Sie die Tasten bzw. , um eine andere Wartezeit einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

Sie konnen eine Wartezeit zwischen 1 und 12 Stunden einstellen. Wenn Sie z.B. zu Arbeitsbeginn „8“ einstellen, schaltet sich das Sprechfunkgerät bei Feierabend automatisch aus. Oder wahlen Sie den Wert „OF“, um die Stromsparfungtion zu deaktivieren.

6.12 Tastenton

Normalerweise horen Sie ein akustisches Signal, wenn Sie eine Taste betätigten.

1. Drücken Sie die Taste (5) neunmal. Am Display blinkt die aktuelle Tastentoneinstellung.
2. Drücken Sie die Tasten bzw. , um den Tastenton ein (,ON^ ) oder auszuschalten (,OF^ ) .
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

6.13 Stoppuhr

Ihr PMR-1200 besitzt eine Stoppuhrfunktion zur Zeitmessung (Minuten:Sekunden).

1. Drücken Sie die Taste (s) zehnmal. Am Display wird der Zeitzahler angezeigt.
2. Drücken Sie die Taste , um die Zeitmessung zu starten.
3. Drücken Sie die Taste ▲ noch einmal, um die Zeitmessung vorübergehend anzuhalten. Der Zeitzahler lauft im Hintergrund weiter. Drücken Sie die Taste ▲ erneut, um mit der Zeitmessung fortzufahren.
4. Drücken Sie bei angehaltener Zeitmessung die Taste , um den Zeitzahler zurückzusetzen.

Sie müssen die Messung nach dem Aktivieren der Funktion bzw. dem Zurücksetzen des Zeitzahlers innerhalb von 5 Sekunden starten. Anderenfalls kehr das Gerät auf Empfang zurück.

6.14 Quittungston ein/aus

Wenn Sie nach dem Senden die PTT-Taste (13) loslassen, wird ein Quittungston gesendet, um das Ende der Durchsage zu bestätigen. Sie können diesen Quittungston bei Bedarf deaktivieren.

1. Drücken Sie die Taste (5) elfmal. Am Display blinkt die aktuelle Quittungstoneinstellung.
2. Drucken Sie die Tasten bzw. , um den Quittungston ein- ("ON") oder auszuschalten ("OF").
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigten.

6.15 Tastensperre

Mit der Tastensperre können Sie verhindern, dass durch versehentliches Drücken von Tasten gewisse Geräteinstellungen geändert werden. Die Tastensperre gilt nicht für die Tasten (9), (14), (7), (12) sowie die PTT-Taste (13).

So aktivieren Sie die Tastensperre

1. Halten Sie die Taste O^ (12) 3 Sekunden lang gedrückt. Am Display erscheint das Symbol für die Tastensperre (26).

So deaktivieren Sie die Tastensperre

1. Halten Sie die Taste (12) erneut 3 Sekunden lang gedrückt. Das Symbol für die Tastensperre (26) erlischt.

6.16 Display-Hintergrundbeleuchting

Das Display des Sprechfunkgerätes besitz eine Hintergrundbeleuchting, damit Sie das Gerät auch problemlos im Dunkeln bedienen können. Die Hintergrundbeleuchting schaltet sich automatisch ein, wenn Sie eine beliebige Taste betätigten (ausgenommen der PTT-Taste (13) und der Taste (7)).

Die Hintergrundbeleuchting erlischt nach 5 Sekunden automatisch.

6.17 Tätigkeiten nach Gebrauch

Nachdem Sie ihre Sprechfunkgeräte benutzt haben, sollen den Sie sie wieder aufladen, um sie für den nächsten Einsatz wieder voll betriebsbereit zu haben. Gehen Sie dazu wie auf Seite 12 beschreiben vor.

7. Ohrhörer-Anschlussbuchse

Sie konnen ihre Sprechfunkgeräte mit den mitgelieferten Ohrhörem verwenden.

Der Ohrhöreranschluss (4) befindet sich unter einer Gummiaabdeckung.

Vorsicht!

Bevor Sie den Ohrhörer anschließen, regeln Sie unbedingt die Lautstärke herunter (siehe Seite 15). Anderenfalls besteht die Gefahr, dass Sie Ihr Gehör durch den sehr hohen Ohrhörerpegel schädigen. Wir empfehlen Ohnen, zunachst den Lautstärkepegel 4 einzustellen und ggf. zu erhöhen.

1. Um den Ohrhörer anzuschreiben, öffnen Sie die Gummibdeckung über dem Ohrhöreranschluss (4).
2. Verbinden Sie den 2,5-mm-Klinkenstecker des Ohrhörs mit der Ohrhörerbuchse (4).
3. Befestigen Sie das Kabel des Ohrhörers mithilfe der am Kabel befindlichen Klammer an einem Kleidungsstück, und setzen Sie den Hörer in ihre Ohrmuschel ein.

Die silberfarbige PTT-Taste am Ohrhörer Funktioniert genauso wie die PTT-Taste (13) am Sprechfunkgerät. Beim Verwenden der PTT-Taste des Ohrhörers sprechen Sie in das Mikrofon auf der Rückseite der silberfarbigen PTT-Taste des Ohrhörerkabels.

Achtung!

Schlieben Sie keinesfalls andere Kopfhörer oder Ohrhörer an. Anderenfalls kann das Spechfunkgerät ernsthaft beschädigt werden.

Achtung!

Bei Anschluss des Ohrhörers ist der IPX2-Schutz gegen schrag einfallendes Tropfwasser nicht mehr gewährleistet.

8. Problemlösung

Die meisten Probleme können Sie selbst anhand der folgenden Tabelle losen. Falls das Problem nach Durcharbeiten dieser Ansätze fortbesteht, wenden Sie sich an unsere Service-Hotline (siehe Seite 30). Führten Sie keine eigenhändigen Reparaturarbeiten durch!

Problem Lösung
Sprechfunkgerätlässt sich nicht einschalten	Halten Sie die Taste Ein/Aus (14) mindestens 2 Sekunden lang gedrück. Laden Sie den Akku des Sprechfunkgeräts auf, oder setzen Sie aufgeladene Batterien ein. Siehe Seite 9.
Keine Übertragung	Stellen Sie auf beiden Sprechfunkgeräten denselben Kanal und ggf. denselben CTCSS- bzw. CDCSS-Code ein. Siehe Seite 18. Halten Sie die PTT-Taste (13) vollständig gedrück, während Sie sprechen. Wenn die Übertragung gestört ist, wechseln Sie auf einen anderen Kanal. Siehe Seite 17.
Geringe Reichweite, Störgeräusache bei der Übertragung	Die Reichweite hangt von der Umgebung ab. Stahlkonstruktionen, Betongebäude oder die Benutzung in Kraftfahrzeugen verringnern die Reichweite. Bewegen Sie sich an einen Ort, an dem Sie möglichst freien Sichtkontakt zum Empfänger haben.
Empfang gestört	Entfernen Sie sich von möglichen elektromagnetischen Störquellen (Hochspanningsleitungen, Maschinen mit Elektromotor usw.). Verwenden Sie einen higheren Wert für die Rauschspere. Siehe Seite 21. Versuchen Sie, ob die Kommunikationsqualität auf einem anderen Kanal better ist. Siehe Seite 17.

9. Technische Daten

Kanäle

8

Anzahl CTCSS-Codes 38

Anzahl CDCSS-Codes 83

Frequenzbereich 446,00625 MHz - 446,09375 MHz

Reichweite max. 8 km (freies Gelände)

Stromversorgung

NiMH-Akkupack

oder

optional 3 Batterien der 1

Sendeleistung < = 500 mW effektive Strahlungsleistung

Modulation

FM,

F3E

Kanalabstand

12.5

kHz

Netzteil fur Ladestation DEE VAN ENTEPRISE CO., LTD, DSA-6E-12 EU 090020

Eingang: 100-240 V~, 50/60Hz

Ausgang: 9V = /200mA

Akku

LEXEL,

KEBT-079-1

3,6V,600mAh

Ohrhörer Hersteller: TARGA GmbH

Typ:

Ohrhörer

Anschluss:

2.5-mm-Klinkenstecker

Abmessungen

Sprechfunkgerät mit Antenne 58 × 156 × 29 ~mm

Ladestation 119 × 42 × 66 ~mm

Steckernetzteil 29 × 53 × 77 ~mm

Kabellange des Steckernetzteils 1,50 m

Gewicht

Sprechfunkgerät mit Akku: 123 g

Sprechfunkgerät ohne Akku: 90 g

Ladestation: 78 g

Netzteil: 66 g

Umgebung Betrieb: -20 °C bis 55 °C, max. 85% rel. Feuchte

Lagerung: -30 °C bis 70 °C, max. 90% rel. Feuchte

IP-Norm*

IPX2-Schutz gegen schrä eigfallendes Tropfwasser (15^)

(gilt nur für die Sprechfunkgeräte und nicht für das Netzteil oder die Ladestation)

Herstellungsjahr

2010

• wird nur bei Betrieb ohne Ohrhörer erfollt

Frequenztabelle		TCSS-Code
Kanal	Frequenz (MHz)	Code	Frequenz (Hz)	Code	Freq. (Hz) Code		Freq. (Hz)	Code	Freq. (Hz)
1	446,00625	0	Deaktiviert	10	94	8	20	131,8
2	446,01875	1	67,0	11	97,4		21	136,5
3	446,03125	2	71,9	12	100,0		22	141,3
4	446,04375	3	74,4	13	103,5		23	146,2
5	446,05625	4	77,0	14	107,2		24	151,4
6	446,06875	5	79,7	15	110,9		25	156,7
7	446,08125	6	82,5	16	114,8		26	162,2
8	446,09375	7	85,4	17	118,8		27	167,9
		8	88,5		18 123,0		28 1	73,8
		9	91,5	19	127,3	29	179,9

CDCSS-Codes
Code	Oktal	Code	Oktal	Code	Oktal	Code	Oktal	Code	Oktal
39	23	56	125	98	466	74	251	107	624
40	25	57	131	99	503	75	261	108	627
41	26	58	132	100	506	76	263	109	631
42	31	59	134	101	516	77	265	110	632
43	32	60	143	102	532	78	271	111	654
44	43	61	152	103	546	79	306	112	662
45	47	62	155	104	565	80	311	113	664
56	51	63	156	64	162	81	315	114	703
47	54	89	411	65	165	82	331	115	712
48	65	90	412	66	172	83	343	116	723
49	71	91	413	67	174	84	346	117	731
50	72	92	423	68	205	85	351	118	732
51	73	93	431	69	223	86	364	119	734
52	74	94	432	70	226	87	365	120	743
53	114	95	445	71	243	88	371	121	754
54	115	96	464	72	244	105	606
55	116	97	465	73	245	106	612

10. Entsorgung von Altgeräten und Verpackungsmaterialien

Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Alle Elektround Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Das abgebildete Zeichen ist im Batteriefach der Sprechfunkgeräte sowie auf der Unterseite der Ladestation zu finden.

Mit der ordnungsgemänen Entsorgung des alten Gerätes und der Verpackung vermeiden Sie Umweltschäden und eine Gefährung ihrer personlichen Gesundheit. Weitere Informationen zur vorschriftsmäßigen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Produkt erworben haben.

Wir sind gemäß der Regelungen der Verpackungsverordnung dazu verpflichtet, Verpackungen unserer Produkte, die nicht das Zeichen eines Systems der flächendeckenden Entsorgung (wie etwa dem „Grünen Punkt" der Duales System Deutschland AG) tragen, zurückzunehmen und für deren Wiederverwendung oder Entsorgung zu sorgen. Zur weiteren Klärung der Rückgabe setzen Sie sich bei solchen Produkten mit uns über die Service-Hotline in Verbindung (siehe Seite 30). Wir nennen Ohnen dann eineCOMMUNALE SAMmelstelle oder ein Entsorgungsunternehmen in ihrer Umgebung, die die Verpackungen kostenfrei entgegenhalten.

Akkus und Batterien:

Verbrauchte Akkus bzw. Batterien gehoren nicht in den Hausmull.
Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden

11. Garantiehinweise

36 Monate Garantie ab Kaufdatum

Germany

Wichtige Garantiehinweise

SILVERCREST

Sehr geehrter Kunde,

vielen Dank für ihre Entscheidung, ein Silvercrest Produkt zu erwerben.

Bitte lessen Sie vor Inbetriebnahme Ihres Silvercrest Produktes sorgfältig die beigeufige Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problemkommen, welches auf diese Weise nicht gelost werden kann, wenden Sie sichitte an unsere Hotline.

Für den Fall, dass eine Telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. Diese umfasst die kostenlose Beseitigung vorhandener Herstellungs- und Materialfehler.

Aktuelle Informationen und Antwerten auf die am früigsten gestellten Fragen erhalten Sie im Internet unter: www.silvercrest.cc

Bitte beachten Sie, dass die Garantiezeit für Akkus 12 Monate beträgt.

These Garantie gilt in Deutschland

Ohre gesetzlichen Gewährleistungen gegenüber dem Verkauf bestehen neben dieser Garantie und werden durch diese nicht eingeschrankt.

BT

Hotline-Nummer

01805-043311

(Bitte halten Sie ihre IAN- und Seriennummer bereit!)

0.14 €/Min., Festnetz der T-COM/

Mobilfunckhochspreis 0,42 €/Min

Hersteller:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.silvercrest.co

CE-Konformitätserklärung

CE

Regulation 1275/2008 und 278/2009

Year of CE marking:

2010
