BEDIENUNGSANLEITUNG EKS16174 AMICA

SICHERHEITSHINWEISE 34

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES 39

VORBEREITUNG FÜR DEN ERSTEN BERIEB 39

MINDESTABSTÄNDE ZU WÄRMEQUELLEN 39

ELEKTRISCHER ANSCHLUSS 40

GERÄT VOM STROMNETZ TRENNEN 40

STEUERUNG DES GERÄTES 42

WEITERE INFORMATIONEN ZUR TEMPERATUR 42

BEDIENUNG UND FUNKTIONEN 43

AUFBEWAHREN DER LEBENSMITTEL IM KÜHL- UND GEFRIERRAUM 43

TIEFKÜHLUNG DER LEBENSMITTEL** 43

ENERGIESPARENDE NUTZUNG DES PRODUKTS 45

PRAKTISCHE RATSCHLÄGE 45

WAS BEDEUTEN DIE STERNE? 45

AUTOMATISCHE ABTAUUNG DES KÜHLRAUMES**** 48

EINBAU UND AUSBAU DER TÜRFÄCHER ***** 48

LOKALISIERUNG VON STÖRUNGEN 49

ÄNDERUNG DER ÖFFNUNGSRICHTUNG DER TÜR DES GEFRIERFACHES 51

WECHSEL DES TÜRANSCHLAGS 52

GARANTIE, NACHVERKAUF-SERVICE 53

DE - Inhaltsverzeichnis- 5 -

REGELEN VAN DE TEMPERATUUR IN HET APPARAAT 86

the competent authorities regulating the market.- 33 -

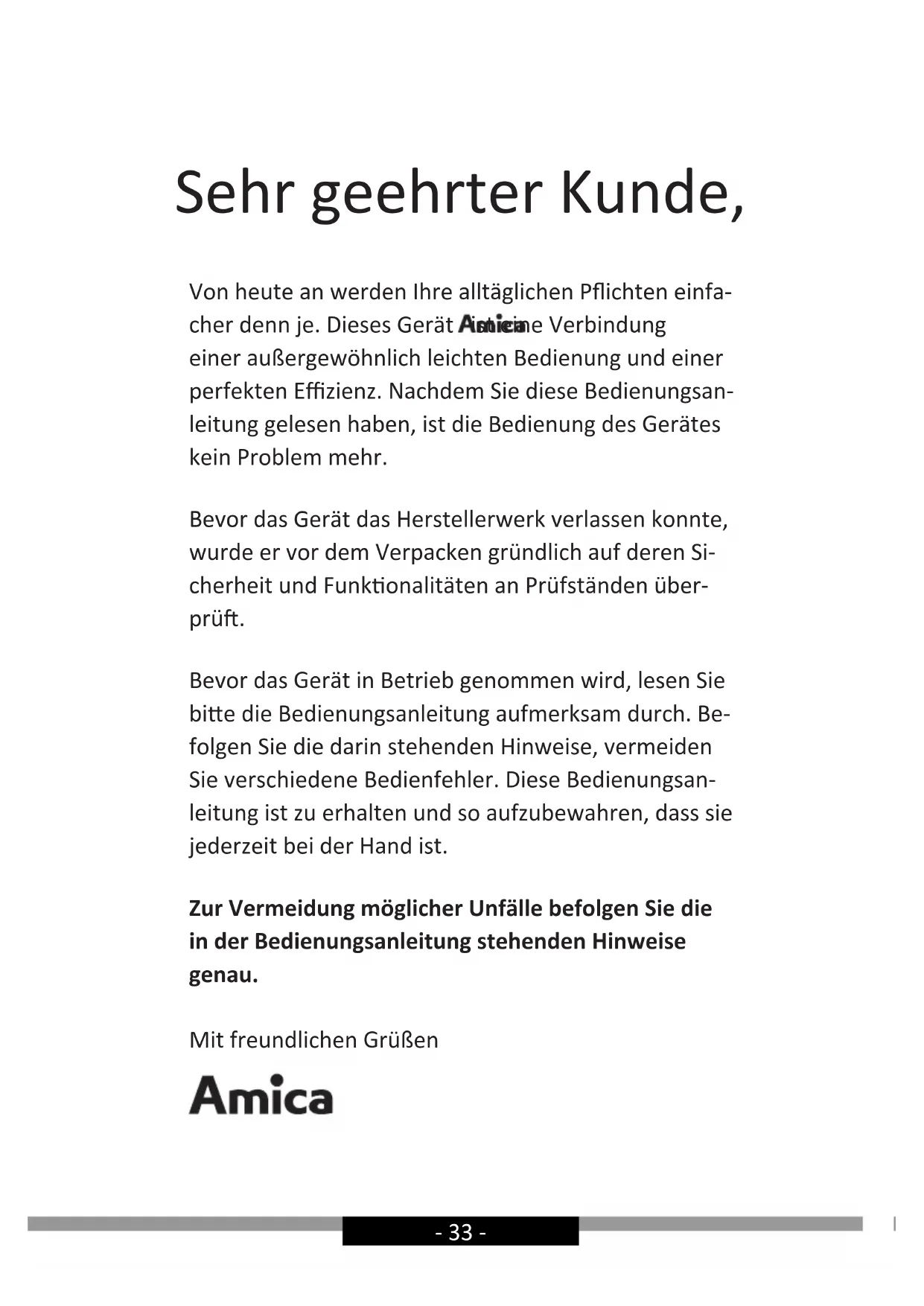

Sehr geehrter Kunde,

Von heute an werden Ihre alltäglichen Pichten einfa-

cher denn je. Dieses Gerät ist eine Verbindung

einer außergewöhnlich leichten Bedienung und einer

perfekten Ezienz. Nachdem Sie diese Bedienungsan-

leitung gelesen haben, ist die Bedienung des Gerätes

Bevor das Gerät das Herstellerwerk verlassen konnte,

wurde er vor dem Verpacken gründlich auf deren Si-

cherheit und Funkonalitäten an Prüfständen über-

Bevor das Gerät in Betrieb genommen wird, lesen Sie

bie die Bedienungsanleitung aufmerksam durch. Be-

folgen Sie die darin stehenden Hinweise, vermeiden

Sie verschiedene Bedienfehler. Diese Bedienungsan-

leitung ist zu erhalten und so aufzubewahren, dass sie

jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die

in der Bedienungsanleitung stehenden Hinweise

Mit freundlichen Grüßen- 34 -

• Dieses Gerät ist ausschließlich für den Gebrauch

im häuslichen oder haushaltsähnlichen Umfeld be-

stimmt. Hierzu zählen z.B. Firmenküchen; klei-

ne Küchen in Geschäften, Büros und anderen Ar-

beitsumgebungen, für die Nutzung durch Gäste in

Hotels, Motels und anderen Wohneinrichtungen, in

Wohngebäuden auf dem Lande und in Beherber-

• Der Hersteller behält sich das Recht vor, Änderun-

gen vorzunehmen, die Gerätefunktion nicht beein-

• Manche Bestimmungen dieser Bedienungsanleitung

wurden für die Kühlgeräte verschiedener Art (für

den Kühlschrank, Kühl-Gefriergerät oder Gefrier-

gerät) vereinheitlicht. Die Information über die Art

Ihres Gerätes ist dem Produktdatenblatt, das dem

Gerät beigelegt wurde, zu entnehmen.

• Der Hersteller haftet nicht für die Schäden, die Folge

der Nichteinhaltung in der vorliegenden Gebrauchs-

anweisung angeführten Prinzipien sind.

• Bewahren Sie diese Gebrauchsanweisung für einen

späteren Gebrauch auf, oder sie in Zukunft einem

eventuellen Nachbesitzer übergeben zu können.

• Das Gerät darf nicht durch Personen (darunter auch

Kinder) mit eingeschränkten körperlichen, sinnli-

chen oder psychischen Fähigkeiten sowie durch un-

erfahrene sowie solche Personen, die das Gerät nicht

kennen, bedient werden, es sei denn, es geschieht

unter Aufsicht oder gemäß der Anweisungen der für

ihre Sicherheit verantwortlichen Personen.

• Erlauben Sie nicht den Kindern das Gerät ohne Auf-

sicht zu bedienen. Erlauben Sie den Kindern nicht

mit dem Gerät zu spielen. Lassen Sie die Kinder

nicht sich auf die aufschiebbaren Bestandteile des

Produkts zu setzen oder auf der Tür zu hängen.

• Das Kühl-Gefriergerät arbeitet ordnungsgemäß bei

einer Raumtemperatur, die in der Tabelle mit der

technischen Spezikation angegeben ist. Das Gerät

ist nur für den Gebrauch in Innenräumen geeignet,

allerdings nicht in unbeheizten Kellerräumen, Haus-

uren oder Sommerhäusern.- 35 -

• Zum Aufstellen und Verschieben des Gerätes dürfen

nie die Türgrie, die Kondensatorröhrchen oder die

Kompressoreinheit benutzt werden.

• Das Kühl- und Gefriergerät sollte während des Trans-

ports oder der Aufstellung nur bis zu 40° geneigt

werden. Ist der Winkel größer, darf das Gerät erst

nach 2 Stunden eingeschaltet werden. (Abb. 2).

• Vor jeder Wartungsarbeit ist der Netzstecker aus der

Steckdose zu entfernen. (Nicht am Kabel, sondern

immer am Netzstecker ziehen).

• Knackende Geräusche sind eine Folge der Material-

• Ausdehnung bzw. –Zusammenziehung einzelner

Bauelemente, die durch Temperaturschwankungen

des Kühlmittels hervorgerufen werden.

• Aus Sicherheitsgründen ist das Gerät niemals selb-

ständig zu reparieren, sondern nur durch Mitarbeiter

einer autorisierten Fachwerkstatt. Nur so bleibt die

vom Hersteller gewährte Garantie erhalten.

• Im Falle einer Beschädigung des Kühlkreislaufs muss

der Raum, in dem das Gerät aufgestellt wurde, eini-

ge Minuten gut durchgelüftet werden (Das Gerät mit

Isobutan R600a benötigt einen Raum von mindes-

• Angetaute Lebensmittel dürfen auf keinen Fall wie-

der eingefroren werden

• Getränke in Flaschen und Dosen, dürfen nicht im

Tiefkühlbereich aufbewahrt werden. Die Flaschen

• Das aus dem Gefrierraum herausgenommene Ge-

friergut (Eis, Eiswürfel usw.) darf nicht direkt in den

Mund genommen werden, es könnte schmerzhafte

Erfrierungen verursachen.

• Das Kühlsystem niemals beschädigen. Das Kälte-

mittel ist leicht entammbar. Bei Kontakt mit den

Augen sofort gründlich mit Wasser spülen und einen

• Ist die Anschlussleitung beschädigt, muss sie ersetzt

werden. Diese darf nur von einer autorisierten Fach-

werkstatt ausgewechselt werden.

• Das Gerät dient zur Aufbewahrung von Nahrungs-

mitteln, zu anderen Zwecken nicht verwenden.

• Das Gerät ist für die Dauer solcher Handlungen wie

Reinigung, Wartung oder Änderung des Aufstel-- 36 -

lungsstandortes von der Stromversorgung ganz

(durch Ziehen des Netzsteckers aus der Steckdose)

• Das Gerät kann von Kindern ab 8 Jahren und Perso-

nen mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mit mangelnder Er-

fahrung und Unkenntnis verwendet werden, wenn

sie in die sichere Verwendung des Geräts eingewie-

sen wurden und sie die mit ihm verbundenen Gefah-

ren verstanden haben. Kinder dürfen nicht mit dem

Gerät spielen. Die Reinigung und Wartung des Ge-

rätes dürfen von Kindern nicht erfolgen, es sei denn,

dass sie das 8. Lebensjahr vollendet haben und von

einer zuständigen Person beaufsichtigt wurden.

• Um mehr Platz im Gefriergerät zu bekommen, kön-

nen die Schubladen herausgenommen und die Pro-

dukte direkt in die einzelnen Fächer gelegt werden.

Die thermischen und mechanischen Eigenschaften

des Gerätes werden hiervon nicht betroen. Der

deklarierte Nutzinhalt des Gefriergerätes wurde bei

herausgenommenen Schubladen ermittelt.

WARNHINWEIS: Brandgefahr / brennba-

• Kinder im Alter von 3 bis 8 Jahren können Produkte

in das Kühlgerät legen oder herausnehmen.

Um die Kontamination von Lebensmitteln zu vermei-

den, halten Sie sich an folgende Regeln:

• Lassen Sie die Tür nicht zu lange oen, da sonst die

Temperatur in den Kühlfächern beachtlich ansteigen

• Reinigen Sie die mit Lebensmitteln in Kontakt kom-

menden Flächen sowie gegebenenfalls die zugängli-

chen Wasserabläufe regelmäßig.

• Bewahren Sie rohes Fleisch und Fisch in den da-

für vorgesehenen Kühlfächern auf, sodass sie nicht

mit anderen Lebensmittel in Kontakt kommen und

kein Fleisch- oder Fischsaft auf andere Lebensmittel

• Die 2-Sterne-Fächer im Gefrierschrank dienen zur- 37 -

Lagerung von Tiefkühlprodukten, zum Aufbewahren

oder Einfrieren von Eis sowie für die Herstellung von

• Die Fächer mit einem, zwei oder drei Sternen sind

nicht zum Einfrieren frischer Lebensmittel bestimmt.

Geeignete Lebensmittel

Eier, gekochte Lebensmittel, verpackte Lebens-

mittel, Obst und Gemüse, Milchprodukte, Ku-

chen, Getränke und andere nicht zum Einfrieren

Meeresfrüchte (Fisch, Garnelen, Muscheln),

Süßwassersche und Fleischprodukte (möglichst

maximal 3 Monate - je länger die Lagerzeit, des-

to mehr verliert das Produkt an Geschmack und

Nährwerten), geeignet zum Einfrieren frischer

Meeresfrüchte (Fisch, Garnelen, Muscheln),

Süßwassersche und Fleischprodukte (möglichst

maximal 3 Monate - je länger die Lagerzeit,

desto mehr verliert das Produkt an Geschmack

und Nährwerten), nicht zum Einfrieren frischer

Meeresfrüchte (Fisch, Garnelen, Muscheln),

Süßwassersche und Fleischprodukte (mög-

lichst maximal 2 Monate, je länger die Lagerzeit,

desto mehr verliert das Produkt an Geschmack

und Nährwerten), nicht geeignet zum Einfrieren

frischer Lebensmittel.

Meeresfrüchte (Fisch, Garnelen, Muscheln),

Süßwassersche und Fleischprodukte (mög-

lichst maximal 1 Monat - je länger die Lagerzeit,

desto mehr verliert das Produkt an Geschmack

und Nährwerten), nicht geeignet zum Einfrieren

frischer Lebensmittel.

Frisches Schweineeisch, Rindeisch, Fisch,

Hähnchen, bestimmte verpackte verarbeitete

Produkte, usw. (am besten noch am selben Tag

und maximal innerhalb von 3 Tagen verzehren).

Teilweise verpackte verarbeitete Produkte (nicht

zum Einfrieren geeignete Produkte)- 38 -

Frisches/eingefrorenes Schweineeisch, Rind-

eisch, Hähnchen, Süßwassersche etc. (7 Tage

später 0°C, bei über 0°C am besten selben Tag

und maximal innerhalb von 2 Tagen verzehren).

Meeresfrüchte (unter 0°C für 15 Tage, nicht bei

Temperaturen über 0°C lagern)

Frisches Schweineeisch, Rindeisch, Fisch,

Hähnchen, gekochte Produkte etc. (am besten

am selben Tag und maximal innerhalb von 3

9 Weinfach +5≤+20 Rot- und Weißwein, Sekt etc.

• Hinweis: lagern Sie die Produkte gemäß den Anwei-

sungen für die Fächer oder gemäß den Lagertempe-

raturen für die Produkte.

• Wenn der Produkt über längere Zeit nicht benutzt

wird und leer steht, müssen Sie ihn abschalten, ab-

tauen, auswaschen, trocknen und die Tür oen las-

sen, damit sich im Inneren kein Schimmel bildet.

• Reinigung des Wasserspenders (bei Produkten mit

Wasserspender): Reinigen Sie die Wasserbehälter,

wenn sie über 48 Stunden nicht benutzt wurden;

wenn das Wasser 5 Tage lang nicht abgelassen wur-

de, spülen Sie die an das Wasserleitungsnetz ange-

schlossene Anlage aus.

• Der Mindestzeitraum, für den zur Reparatur des Ge-

räts erforderlichen Ersatzteile erhältlich sind, beträgt

je nach Art und Zweck des Ersatzteils 7 oder 10 Jah-

re und entspricht der Verordnung (EU) 2019/2019

• Die Ersatzteilliste und das Bestellverfahren nden

Sie auf den Websites des Herstellers, des Einführers

und des Vertragshändlers.

• Weitere Informationen über das Produkt bietet die

EU-Produktdatenbank EPREL auf der Website htt-

ps://eprel.ec.europa.eu. Sie nden die Informatio-

nen, indem Sie den QR-Code auf dem Energieetikett

scannen oder das auf dem Energieetikett angege-

bene Produktmodell in die EPREL-Suchmaschine auf

der Website https://eprel.ec.europa.eu/ eingeben.- 39 -

INBETRIEBNAHME UND BE-

TRIEBSBEDINGUNGEN DES GERÄTES Dieser Kühlgerät ist für den Einbau bestimmt.

Vorbereitung für den ersten Berieb

• Das Gerät auspacken. Klebebänder ent- fernen. Eventuell verbliebe-

ne Kleberreste können mit einem milden Reinigungsmittel beseitigt

• Die aus geschäumtem Polystyrol herge- stellten Verpackungsteile

nicht wegwerfen. Falls sich ein erneuter Gerätetransport als notwen-

dig erweist, ist das Gerät mit Hilfe dieser Polystyrolelemente und der

Folie einzupacken und mit einem Klebeband zu sichern.

• Das Innere des Gerätes und seine Ausstattungselemente mit lauwar-

mem Wasser unter Zusatz eines Geschirrspülmittels abwaschen und

• Das Gerät auf einem ebenen, horizontalen und stabilen Grund in ei-

nem trockenen und belüftbaren Raum aufstellen. Nicht direkter Son-

nenbestrahlung aussetzen. Nicht in der Nähe von Wärmequellen wie

Herde Heizkörper, Zentralheizung oder Heisswasser- Anlagen auf-

• Entfernen Sie vor Inbetriebnahme des Geräts die Schutzfolie.

• Das Gerät sollte möglichst eben aufgestellt werden – Unterschie-

de können dank der höhenverstellbaren Füße ausgeglichen werden

• Damit freies Önen der Tür sichergestellt werden kann, wurde die

Entfernung zwischen der Seitenwand des Gerätes (auf der Seite der

Scharniere) und der Raumwand in der Abbildung 5 dargestellt.*

• Der Aufstellungsraum muss stets gut belüftet sein. (Abb. 6).*

Mindestabstände zu Wärmequellen

• zu Elektro- oder Gasherde u.ä.: 3 cm,

• zu Öl- oder Kohlebeistellherde: 30 cm,

• zu Einbaubacköfen: 5 cm

Wenn die oben genannten Mindestabstände nicht eingehalten werden

können, muss eine geeignete Isolierplatte zur Reexion der Wärme-

strahlung verwendet werden.

• Die hintere Kühlschrankwand, insbesondere der Verdampfer und die

Kühlsystembaugruppe, dürfen nicht mit den Rohren der Zentralhei-

zung und eines Abusssystems in Berührung kommen.

• Eine Manipulation des Kältemittelkreislaufs ist verboten.. Es ist dar-

auf zu achten, dass das Kapillarrohr, das sich im Hohlraum der Käl-

temaschine bendet, nicht beschädigt wird. Dieses Rohr darf weder

gebogen noch geknickt werden.

• Falls der Benutzer das Kapillarrohr beschädigt, verliert er seine Ga-

rantieansprüche. (Abb. 8).

• Der Türgri bendet sich bei einigen Modellen im Innern des Geräts

und muss noch montiert werden.- 40 -

Elektrischer Anschluss

• Vor Inbetriebnahme des Geräts stellen Sie die Temperaturregelung

auf „OFF“ oder in eine Position, die das Gerät vom Stromnetz trennt

(s. Steuerungsbeschreibung)

• Das Gerät ist an eine 230V / 50 Hz Wechselstromleitung über eine

vorschriftsmäßig installierte, geerdete und durch eine 10A –Siche-

rung geschützte Steckdose anzuschließen.

• Das Gerät erfüllt die VDE – Norm. Der Hersteller lehnt jede Haf-

tung für eventuell entstandene Schäden ab, deren Ursachen auf das

Nichtbefolgen dieser Vorschrift zurückzuführen sind.

• Keine Adapter, Mehrfachstecker oder zweiadrige Verlängerungskabel

ohne Nullleiter verwenden. Sollte ein Verlängerungskabel nötig sein,

muss es der VDE/GS – Norm entsprechen.

• Wenn ein Verlängerungskabel verwendet werden muss, muss sich

die Steckdose in einem sicheren Abstand zu Armaturen mit iessen-

• Die Daten auf dem Typenschild, das im Inneren des Kühlschranks

angebracht ist, sind unbedingt zu beachten**.

Gerät vom Stromnetz trennen

Das Gerät muss problemlos vom Stromnetz zu trennen sein, indem man

den Stecker herauszieht oder den zweipoligen Schalter betätigt. (Abb.

KLIMAKLASSE Die Information über die Klimaklasse des Gerätes bendet sich auf dem

Typenschild. Sie zeigt, in welcher Umgebungstemperatur (d.h. Tempe-

ratur des Raumes, in dem das Gerät betrieben wird) das Gerät optimal

Klimaklasse Zulässige Umgebungstemperatur

Das Kühlgerät ist für Umgebungstemperaturen

von 10 °C bis 32 °C geeignet.

Das Kühlgerät ist für Umgebungstemperaturen

von 16 °C bis 32 °C geeignet.

Das Kühlgerät ist für Umgebungstemperaturen

von 16 °C bis 38 °C geeignet.

Das Kühlgerät ist für Umgebungstemperaturen

von 16 °C bis 43 °C geeignet.

* Gilt nicht für Einbau-Geräte

** Modell abhängig- 41 -

AUSPACKEN Das Gerät wird gegen Trans-

portschäden geschützt. Nach

dem Auspacken sind die Verpa-

ckungsmaterialien so zu entsor-

gen, dass dadurch kein Risiko

für die Umwelt entsteht. Alle

Materialien, die zur Verpackung

verwendet werden, sind umweltverträglich, kön-

nen hundertprozentig wiederverwertet werden und

sind mit entsprechendem Symbol gekennzeichnet.

Hinweis! Die Verpackungsmaterialien (Polyethy-

lenbeutel, Styroporstücke usw.) sind beim Auspa-

cken außer Kinderreichweite zu halten.

ENTSORGUNG VON ALTGERÄTEN Dieses Gerät wurde gemäß der Euro-

päischen Richtlinie 2012/19/EG. Eine

solche Kennzeichnung informiert da-

rüber, dass dieses Gerät nach dem

Ablauf des Nutzungszeitraumes nicht

zusammen mit anderen Hausabfällen

gelagert werden darf.

Der Benutzer ist verpichtet, das Gerät an einem

Sammelpunkt für verschlissene elektrische und

elektronische Geräte abzugeben. Die die Samm-

lung durchführenden Einheiten, darunter lokale

Sammelpunkte, Geschäfte und gemeindeeigene

Einheiten, bilden ein entsprechendes System, wel-

ches die Abgabe dieses Gerätes ermöglicht.

Die richtige Vorgehensweise mit Elektro- und Elek-

tronikschrott trägt zur Verhinderung schädlicher

Folgen für die menschliche Gesundheit und die na-

türliche Umwelt bei, die aus der Anwesenheit von

Schadstoen sowie einer falschen Lagerung und

Weiterverarbeitung solcher Materialien folgen.- 42 -

STEUERUNG Steuerung des Gerätes

Das Bedienfeld ist in Abbildung 10 dargestellt, zur Erinnerung ist es

ebenfalls unten abgebildet:

Einstellung der Temperatur im Gerät

1. Um die Temperatur im Kühlraum einzustellen, die Taste Adjust

drücken, und die Stufe von 1 bis 5 wählen. 1 – die höchste Tempe-

ratur; 5 – die niedrigste Temperatur.

2. Um das Gerät auszuschalten, die Taste Power über 3 Sekunden

gedrückt halten. Die Taste wird hinterleuchtet und die Stromver-

sorgung wird abgeschaltet. Die Beleuchtung im Kühlraum und der

Kompressor schalten sich aus. Um das Gerät einzuschalten, die Tas-

te über 3 Sekunden gedrückt halten. Das Symbol leuchtet auf und

die Stromversorgung ist angeschlossen.

Weitere Informationen zur Temperatur

• Die Temperatur im Gerät wird von vielen Faktoren abhängig. Die

Stellung des Drehreglers ist unter anderem von der Umgebungstem-

peratur, Grad der Sonneneinwirkung, Häugkeit des Önens der Tür

und des Gerätes, Menge der Lebensmittel abhängig. In den meisten

Fällen ist die Stellung der Drehreglers in der Mitte optimal.

• Den Kühl-und Gefrierraum frühestens 4 Stunden nach Inbetriebnah-

me des Gerätes füllen.

• Eine manuelle Änderung der Innentemperatur auf Grund der Jah-

reszeit ist nicht nötig. Die Erhöhung der Umgebungstemperatur wird

durch den Temperaturfühler erkannt, was eine automatische Inbe-

triebnahme des Verdichters auslöst und damit die Betriebstempera-

tur langfristig stabil hält.

• Geringe Temperaturschwankungen sind eine normale Erscheinung

die beispielsweise durch die Einlagerung vieler frischer Lebensmittel

oder zu langes Önen der Tür auftreten können. Der eingestellte

Temperaturwert wird üblicherweise schnell wieder erreicht.- 43 -

BEDIENUNG UND FUNKTIO-

NEN Aufbewahren der Lebensmittel im Kühl- und Gefrierraum

• Die Lebensmittel sollten auf Tellern, in Behältern oder in für Lebens-

mittel bestimmte Folie verpackt aufbewahrt werden. Sie sind gleich-

mäßig auf den Abstellächen zu verteilen.

• Es ist zu beachten, dass die Lebensmittel die hintere Wand nicht

be-rühren, da es sonst zur Reif- oder Feuchtigkeitsbildung auf dem

Gefriergut kommen kann.

• Keine heißen Speisen in das Produkt legen.

• Lebensmittel, die leicht fremde Gerüchen annehmen, und solche mit

einem starken Eigengeruch sind in den Fächern in Folienverpackung

fest verschließbaren Gefäßen aufzubewahren.

• Gemüse mit einem hohen Wassergehalt kann die Freisetzung von

Wasserdampf verursachen, der jedoch die Kühlfunktion nicht beein-

• Vor dem Einlegen in den Kühlraum muss das Gemüse gut abgetrock-

• Ein übermäßiger Wassergehalt im Kühlgut (Blattgemüse) verkürzt

die Aufbewahrungszeit.

• Vor dem Einlegen in den Kühlraum darf das Gemüse nicht gewaschen

werden, da das Waschen einen natürlichen Schutz beseitigt. Deswe-

gen empehlt es sich, das Gemüse erst vor dem Verzehr zu waschen.

• Die Produkte sind in die Körbe 1, 2 und 3* zu legen, bis die natürliche

Befüllungsgrenze erreicht ist (Abb. 11a / 11b).**

1. Verpackte Produkte

3. Natürliche Befüllungsgrenze

• Die Lagerung von Produkten in den Drahtfächern des Kühlschrank-Ver-

dampfers ist zulässig.*

• Produkte in den einzelnen Fächern dürfen 2 – 3 cm über der Befül-

lungsgrenze gelagert werden.**

• Um mehr Lagerungsraum im Gefrierfach zu erhalten, kann man die

Schubfächer 1 und 2 entfernen und die Produkte in die Metallregale

des Verdampfers legen.*

Tiefkühlung der Lebensmittel**

• Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen roh

zu verzehrendes Gemüse, z.B. Blattsalat.

• Nur hochqualitative Lebensmittel sind zum Einfrieren geeignet. Das

Gefriergut sollte kleinportioniert sein.

• Lebensmittel sind in geruchfreies, luft- und feuchtigkeitsdichtes,

sowie fett- und- laugenunempndliches Material zu verpacken. Po-

lyethylen- und Aluminiumfolie sind am besten geeignet.

• Die Verpackung muss dicht sein und an dem Gefriergut fest anliegen.

Glasbehälter sind nicht zu verwenden.

• Es wird empfohlen, bereits eingefrorene Produkte so zu lagern, dass ** Modell abhängig- 44 -

sie mit den einzufrierenden, frischen Lebensmitteln keine Berührung

• Es wird empfohlen, die Menge der zum Einfrieren vorgesehenen Fri-

schprodukte entsprechend der technischen Gegebenheiten des Ge-

räts (s. Tabelle) zu berechnen.

• Wir empfehlen, die gefrorenen Portionen auf eine Seite der Gefrier-

kammer zu schieben und die frischen Portionen auf die andere Seite

• Zum Einfrieren der Produkte den mit diesen Zeichen markierten

• Die Temperatur im Gefrierraum ist von folgenden Faktoren abhängig:

Außentemperatur, Befüllung des Kühlschrankes, häuges Türenö-

nen, Menge des abgelagerten Reifbeschlags und die Einstellung des

• Lässt sich die Tür nicht sofort nach dem Schließen wieder önen,

empehlt es sich, 1 bis 2 Minuten zu warten, bis sich der entstandene

Unterdruck ausgeglichen hat.

Die Aufbewahrungszeit der tiefgekühlten Produkte ist von ihrer Quali-

tät sowie der Aufbewahrungstemperatur abhängig. Bei einer Temperatur

von -18°C oder niedriger sollte folgende Aufbewahrungsdauer eingehal-

Das Schnellgefrierfach ist fürs Aufbewahren tiefgefrorener Lebensmittel

nicht geeignet. In diesem Fach können Eiswürfel hergestellt und aufbe-

Hinweis: Wenn das Gerät kein Gefrierfach

besitzt, bedeutet das,

dass der Produkt nicht zum Einfrieren von Lebensmitteln geeignet ist.

* Gilt für Geräte mit einem Gefrierfach im unteren Bereich des Gerätes.

** Gilt für Geräte mit einem Gefrierfach

*** Gilt nicht für Geräte mit einem Gefrierfach gekennzeichnet mit

ENERGIESPARENDE NUTZUNG DES PRODUKTS Praktische Ratschläge

• Tiefkühltruhe nicht in der Nähe von Heizkörpern oder Backöfen auf-

stellen und nicht direkter Sonneneinstrahlung aussetzen.

• Sicherstellen, dass die Belüftungsönungen nicht verdeckt sind. Ein-

bis zweimal pro Jahr sind die Belüftungsönungen von Staub zu rei-

• Die richtige Temperatur einstellen: Eine Temperatur von 6 bis 8°C im

Kühlschrank und -18°C im Tiefkühlfach sind ausreichend.

• Bei längerer Abwesenheit, z.B. im Urlaub, ist die Temperatur im Kühl-

• Ein unnötiges Önen der Tür des Kühl- oder Tiefkühlschranks ist zu

vermeiden. Unverbrauchte Produkte sind so schnell wie möglich wie-

der in den Kühl- oder Tiefkühlschrank zurückzulegen, bevor sie sich

• Das Innere des Kühlschranks ist regelmäßig mit einem in Reinigungs-

mittel getränkten Lappen auszuwischen. Geräte ohne automatische

Abtaufunktion müssen regelmäßig abgetaut werden. Die Entste-

hung einer Eisschicht von mehr als 10 mm muss vermieden werden.

• Die Türdichtung ist sauber zu halten, ansonsten schließt die Tür nicht

vollständig. Eine beschädigte Dichtung muss ausgewechselt werden.

Was bedeuten die Sterne?

Bei einer Temperatur von -6°C können tiefgekühlte Lebens-

mittel ungefähr eine Woche lang aufbewahrt werden.

Bei einer Temperatur von -12°C können Lebensmittel für

1-2 Wochen ohne Geschmacksverlust gelagert werden.

Diese Temperatur ist jedoch für das Einfrieren von Lebens-

mitteln nicht ausreichend.

Zum Einfrieren von Lebensmitteln werden hauptsächlich

Temperaturen unter -18°C verwendet. Dies ermöglicht das

Einfrieren von frischen Lebensmitteln mit einem Gewicht

So gekennzeichnete Geräte ermöglichen die Aufbewarung

von Lebensmitteln bei einer Temperatur von unter -18°C

und das Einfrieren größerer Mengen an Lebensmitteln.

Aufgrund der natürlichen Luftzirkulation entstehen im Kühlschrank un-

terschiedliche Temperaturzonen.- 46 -

• Der kühlste Bereich bendet sich direkt oberhalb der Gemüsefächer.

In dieser Zone sind empndliche und leicht verderbliche Lebensmittel

- Fisch, Fleisch, Geügel

- Aufschnitt, Fertiggerichte

- ei- oder sahnehaltige Gerichte

- frischer Kuchen, verschiedene Kuchensorten,

- verpacktes Gemüse und andere frische Lebensmittel, deren Etikett eine

Lagerung bei einer Temperatur von ca. 4°C vorschreibt.

• Im oberen Teil der Tür herrscht die höchste Temperatur. Hier sollte

am besten Butter und Käse aufbewahrt werden.

Produkte, die nicht im Produkt aufbewahrt werden sollten.

• Nicht alle Produkte eignen sich zur Aufbewahrung im Kühlschrank.

- Gegen tiefe Temperaturen empndliches Obst und Gemüse, wie zum

Beispiel für die Lagerung von Lebensmitteln im Gerät (Abb. 12)

Damit sich die Lebensmittel so gut und so lange wie möglich halten und

nicht verderben, sollten sie wie in Abb. 12 gezeigt im Kühlschrank un-

tergebracht werden. Die Abbildung zeigt außerdem die beste Anordnung

der Schubladen, Körbe und Fachböden im Hinblick auf einen möglichst

eektiven Energieverbrauch des Geräts.

Durch die Aufbewahrung der Lebensmittel bei geeigneten Bedingungen

und Temperaturen halten sich die Lebensmittel länger, und der Strom-

verbrauch wird optimiert. Auf den Verpackungen oder Etiketten der Le-

bensmittel ist normalerweise angegeben, bei welchen Temperaturen sie

aufbewahrt werden sollten.- 47 -

ABTAUEN, REINIGEN UND PFLEGEN Zum Reinigen des Gehäuses und der Kunststoteile des Erzeugnisses

keine Lösungsmittel sowie scharfe und Scheuerreinigungsmittel anwen-

den (z.B. Reinigunsmittel - bzw. –Milch)! Nur delikate üssige Mittel und

weiche Tücher verwenden. Keine Schwämme verwenden.

Abtauen des Kühlraumes***

• An der hinteren Kühlraumwand lagert sich Reif ab, der automatisch

abgetaut wird. Beim Abtauen können mit den Kondensattropfen auch

Verunreinigungen in die Trichterönung der Rinne gelangen und da-

durch die Ablassönung verstopfen. Um dies zu verhindern, sollte

diese mit Hilfe des mitgelieferten Reinigungsinstruments vorsichtig

durchstochen werden (Abb.13)

• Das Gerät arbeitet zyklisch: Während des Kühlprozesses lagert sich

an der hinteren Wand ein Reifbeschlag ab. Dieser wird abgetaut, das

Wasser sammelt sich in der Auangvorrichtung.

• Vor dem Reinigen sollte das Gerät durch das Herausziehen des Ste-

ckers aus der Steckdose, durch das Ausschalten oder durch das He-

rausnehmen der Sicherung vom Stromnetz getrennt werden. Nicht

zulassen, dass das Wasser in die Bedienblende oder Beleuchtung ge-

• Wir empfehlen, keine Auftaumittel in Sprayform zu verwenden. Sie

können die Entstehung von explosiven Aerosolen verursachen. Lö-

sungsmittel, die die Plastikteile des Gerätes schädigen, enthalten oft

auch gesundheitsgefährdende Substanzen.

• Kein Reinigungswasser darf durch die Ablassönung in den Abdampf-

• Das gesamte Gerät, ausgenommen die Türdichtung, sollte mit einem

milden Reinigungsmittel gereinigt werden. Die Türdichtung nur mit

klarem Wasser abwischen und trocknen lassen.

• Alle Ausstattungselemente sollen sorgfältig gereinigt werden (Obst-

und Gemüsefach, Türfächer, Glasplatten, usw.).

Abtauen des Gefrierraumes**

• Es wird empfohlen, das Gerät regelmäßig abzutauen und zu reinigen.

• Eisablagerungen an den Gefrierächen vermindern die Ezienz des

Gerätes und bewirken eine Steigerung des Energieverbrauchs.

• Es empehlt sich, das Gefriergerät mindestens ein- oder zweimal im

Jahr abzutauen. Sollte sich mehr Eis bilden, sollte man das Auftauen

• Benden sich Lebensmittel im Gefrierraum, so ist der Temperatur-

regler 4 Stunden vor dem geplanten Abtauen auf „max.” zu stellen.

Dadurch wird die Aufbewahrung des Gefrierguts bei Raumtemperatur

während einer längeren Zeit möglich.

• Das Gefriergut aus dem Gefrierraum herausnehmen, in eine Schüs-

sel legen, mit einigen Schichten Zeitungspapier und einer Wolldecke

umwickeln und an einer kühlen Stelle aufbewahren.

• Das Abtauen sollte möglichst schnell erfolgen. Wenn die Lebensmittel

über einen längeren Zeitraum bei Raumtemperatur aufbewahrt wer-

den, verkürzt sich ihre Haltbarkeit- 48 -

Abtauendes Gefrierraumes:**

• Schalten Sie das Gerät mit dem Steuerungspaneel ab und anschlie-

ßend ziehen Sie den Netzstecker aus der Steckdose.

• Die Tür önen, die Produkte herausnehmen.

• Je nach dem Modell ziehen Sie den Abusskanal im hinteren Bereich

des Kühlgerätes und stellen Sie ein Gefäß darunter.

• Lassen Sie die Tür oen, dadurch erfolgt das Auftauen schneller. In

die Kammer des Gefriergerätes kann zusätzlich ein Gefäß mit heißem

(aber nicht kochendem) Wasser gestellt werden.

• Das Geräte innere auswischen und trocknen lassen.

• Das Gerät gemäß entsprechendem Kapitel der Gebrauchsanweisung

Automatische Abtauung des Kühlraumes****

Der Kühlraum ist mit einer automatischen Abtaufunktion ausgestattet.

An der hinteren Kühlraumwand

kann sich jedoch ein Reifbeschlag

ablagern. Es kommt vor allem vor, wenn im Kühlraum viele frische Le-

bensmittel aufbewahrt werden.

Automatische Abtauung des Gefrierraumes****

Der Kühlraum ist mit einer automatischen No-Frost-

Abtaufunktion ausgestattet. Die Lebensmittel werden durch die gekühlte

Umluft eingefroren, die Feuchtigkeit wird aus dem Gefrierraum nach Au-

ßen abgeführt. Im Gefrierraum entsteht daher kein Eis- und Reifbeschlag

und die Lebensmittel frieren nicht fest.

Reinigen des Kühl- und Gefrierraumes****

Es empehlt sich das Kühl- und Gefrierraum mindestens einmal im Jahr

Es wirkt vorbeugend gegen die Entstehung unangenehmer Gerüche so-

wie der Bakterien. Das Gerät durch das drücken des Knopfes „1“ aus-

schalten, die Lebensmittel herausnehmen und das Gerät mit einem mil-

den. Reinigungsmittel waschen und trocknen lassen.

Einbau und Ausbau der Abstellplatten *****

Abstellplatte herausnehmen und an- schließend an der gewünschten

Stelle bis zum Widerstand einschieben, so dass sich der Schnappver-

schluss in der Führungsleiste bendet (Abb. 15).

Einbau und Ausbau der Türfächer *****

Türfach anheben, herausziehen und von oben in die gewünschte Position

Auf keinen Fall dürfen im Inneren des Gefrierraumes elektrische Heizkör-

per, Heißluftgebläse oder Haartrockner eingesetzt werden.

** Gilt für Geräte mit einem Gefrierfach

Gilt nicht für Geräte mit dem Frostfrei-System

*** Gilt für Geräte mit einem Kühlbereich.

Gilt nicht für Geräte mit dem Frostfrei-System

**** Gilt für Geräte mit dem Frostfrei-System

***** Gilt nicht für Gefriergeräte- 49 -

LOKALISIERUNG VON STÖRUNGEN Störung Mögliche Ursachen Behebung

Das Gerät funktioniert nicht

Unterbrechung im Strom-

- Überprüfen, ob der Netz-

stecker gut in der Steckdose

des Speisenetzes sitzt.

- Überprüfen, ob das An-

schlußkabel nicht beschädigt

- Durch Anschließen ei-

nes anderen elektrischen

Verbrauchers (z.B. einer

Nachttischlampe) überprü-

fen, ob die Steckdose unter

- Überprüfen Sie, ob das Ge-

rät eingeschaltet ist (Ther-

mostat in Betriebsstellung).

Innenbeleuchtung funktio-

Die Glühlampe ist gelöst oder

durchgebrannt (in Geräten

- Vorerst den vorherigen

Punkt überprüfen (das Ge-

rät funktioniert nicht - die

Glühlampe festdrehen oder

auswechseln (in Geräten mit

Das Gerät ist ununterbro-

Falsche Temperatureinstel-

- einen niedrigeren Wert

Andere Ursachen wie unter

Punkt ”Die Innenraumtem-

peratur ist nicht kalt genug“

- befolgen Sie die Anweisun-

gen unter Punkt ”Die Tempe-

ratur in den Räumen ist nicht

Im unterem Teil des Kühlrau-

mes sammelt sich Wasser

Die Ablaßönung ist ver-

stopft (betrit Geräte mit

Entwässerungsönung)

- Mit Hilfe des Reinigungs-

stöpsels die Ablaßönung

durchstechen (siehe Ge-

brauchsanweisung, Kapite

Eine freie Luftzirkulation im

Kühlraum ist nicht möglich

- Die Lebensmittel und

Behälter von der Hinterwand

Es treten für das Gerät un-

gewöhnliche Geräusche auf

Das Gerät ist nicht eben

- Das Gerät ausrichten.

Das Gerät kommt mit Mö-

beln oder anderen Gegen-

ständen in Berührung

- Das Gerät frei aufstellen,

so daß es keine andere Ge-

genstände berührt.- 50 -

Störung Mögliche Ursachen Behebung

Die Temperatur in den Räu-

menist nicht niedrig genug

Falsche Temperatur-einstel-

-Einen höheren Wert ein-

Höhere oder niedrigere

Umgebungstemperatur als

in den technischen Daten

(s.Tabelle) angegeben

- Das Gerät ist angepasst an

die Temperatur, die in den

technischen Daten (s.Tabel-

Das Gerät steht an einer di-

rekt von der Sonne bestrahl-

ten Stelle oder neben einer

- Das Gerät an einer anderen

Stelle gemäß Gebrauchsan-

Es wurde eine zu große Men-

ge von warmen Lebensmit-

teln auf einmal eingelagert

- Warten Sie bis zu 72 Stun-

den , bis die Lebensmittel

eingefroren sind und die

erwünschte Temperatur im

Kühlraum erreicht ist.

Keine freie Luftzirkulation im

- Die Lebensmittel und

Behälter von der Hinterwand

Der Luftuß hinter dem Ge-

- Das Gerät mindestens 3 cm

von der Wand wegrücken.

Die Kühlraum-/ Gefrier-

raumtür wird zu oft geönet

und/oder bleibt zu lange

Beides muss unbedingt ver-

Die Tür lässt sich nicht

Die Lebensmittel und Behäl-

ter anders platziern

Der Verdichter schaltet

- prüfen, ob die Umge-

bungstemperatur nicht nied-

riger ist als der Klimaklasse

des Gerätes entspricht

Die Türdichtung wurde falsch

- Die Türdichtung einpressen

Beim normalen Betreiben der Kälteanlagen können Geräusche unter-

schiedlicher Art auftreten, die keinen Einuss auf den Betrieb des Pro-

Geräusche, die leicht zu beheben sind:

• Lautes Betriebsgeräusch , wenn der Produkt nicht senkrecht steht –

Stellung durch die Stellschrauben vorne verändern. Eventuell unter

die Rollen hinten weichen Sto legen, vor allem, wenn das Gerät auf

einem Fliesenboden steht.

• Reibung an benachbarte Möbel – Produkt abrücken, so dass er frei

• Quietschen von Fächern und Schubladen – Fach oder Schublade he-

rausnehmen und wieder einschieben.

• Geräusche von sich berührenden Flaschen – Flaschen voneinander

Geräusche, die bei normalem Betrieb zu hören sind, entstehen durch den

Thermostaten, wenn sich der Kompressor einschaltet, sich das Kühlsys-

tem zusammenzieht oder ausdehnt und wenn Temperaturschwankungen

aufgrund des Durchusses von Kühlmittel in den Röhrchen entstehen.- 51 -

ÖFFNUNGSRICHTUNG DER TÜR DES GEFRIERFACHES

Änderung der Önungsrichtung der Tür des Gefrierfaches (Abb.

1. Das Scharnier, das die Tür hält, losschrauben und abnehmen. Die

Tür beim Abschrauben des Scharniers halten und dann beiseite

legen (Abb 21, Zi. 2).

2. Die Befestigungsschraube des Türschlosses (Begrenzer) lösen. Die

Abdeckkappen der Schraubenlöcher für das Türscharnier entfernen

3. Den Türverschluss (Begrenzer) auf der gegenüberliegenden Seite

des Gefrierfaches anbringen und festschrauben. Die Abdeckkap-

pen der Schraubenlöcher für das Scharnier auf der anderen Seite

einsetzen (Abb 21, Zi. 4).

4. Die Tür um 180 °drehen und auf der gegenüberliegenden Seite

5. Die Tür halten und das untere Scharnier auf der gegenüberliegen-

den Seite anbringen und anschraubne (Abb 21, Zi. 5).

6. Nach der Montage die Tür önen und schließen und sicherstellen,

dass die Tür richtig funktioniert.- 52 -

WECHSEL DES TÜRANSCHLAGS WECHSEL DES TÜRANSCHLAGS (Abb. 20)

1. Um den Türanschlag zu wechseln, das Gerät von der Netzstrom-

versorgung trennen und die Lebensmittel herausnehmen.

2. Die Blenden der Scharniere mit eigenem achem Schraubendreher

3. Das obere Türscharnier mit eigenem Kreuzschraubendreher entfer-

nen und die Tür gleichzeitig anhalten (Abb. 20.1).

4. Das mittlere Scharnier mit eigenem Kreuzschraubendreher entfer-

nen und die obere Tür gleichzeitig anhalten*

5. Die Tür aushängen.

6. Das Gerät etwas neigen (max. 40 Grad), damit ein freier Zugang

zum unteren Scharnier (Abb. 20.2) geschaen wird.

7. Das untere Scharnier mit eigenem Kreuzschraubendreher entfer-

8. Das untere Scharnier auf der Gegenseite des Gerätes anbringen

9. Die Tür so einsetzen, dass der Bolzen des unteren Scharniers in die

entsprechende Önung im unteren Türaufsatz passt.

10. Das mittlere Scharnier auf der Gegenseite des Gerätes so anbrin-

gen, dass der untere Bolzen des mittleren Scharniers in die ent-

sprechende Önung im oberen Türaufsatz passt. Die zweite Tür so

einsetzen, dass der obere Bolzen des mittleren Scharniers in die

entsprechende Önung im unteren Türaufsatz passt.*

11. Das obere Scharnier so anbringen, dass der Bolzen des oberen

Scharniers in die entsprechende Önung im oberen Türaufsatz

12. Prüfen, ob die Türen gegenüber dem Gerät korrekt eingestellt wur-

13. Die Blenden der Scharniere einsetzen.

14. Das Gerät gemäß der entsprechenden Stellen der Betriebsanlei-

tung in Betrieb nehmen.

* Dies gilt für Kühl- Gefrierkombinationen mit zwei Geräteaußentüren.- 53 -

GARANTIE, NACHVERKAUF-

Garantieleistungen laut Garantieschein. Der Hersteller übernimmt keine

Haftung für Schäden, die durch den unsachgemäßen Betrieb des Pro-

dukts entstanden sind.

• Der Hersteller empehlt, jegliche Reparaturen und Einstellarbeiten

von einem Werksservice oder vom Hersteller autorisierten Kunden-

dienst durchführen zu lassen. Aus Sicherheitsgründen sollten Sie das

Gerät nicht selbst reparieren.

• Von Personen ohne die erforderlichen Qualikationen durchgeführte

Reparaturen können für den Gerätebenutzer eine ernste Gefahr ver-

• Die vom Hersteller, Einführer oder Vertragshändler gewährte Min-

destgarantiezeit für das Gerät ist im Garantieschein angegeben.

• Im Fall unbefugter Anpassungen, Änderungen, der Verletzung von

Plomben oder anderer Sicherheitsvorrichtungen des Geräts oder Tei-

len davon, sowie im Fall sonstiger unbefugter Manipulationen am

Gerät, die nicht der Bedienungsanleitung entsprechen, verfällt die

Garantie für das Gerät.

Reparaturmeldungen und Hilfe bei Fehlern

Wenn das Gerät repariert werden muss, wenden Sie sich bitte an den

Kundendienst. Die Adresse und Rufnummer des Kundendienstes sind im

Garantieschein angegeben. Halten Sie, wenn Sie den Kundendienst an-

rufen, bitte die Seriennummer des Geräts bereit. Diese bendet sich auf

dem Typenschild. Notieren Sie sich die Seriennummer der Einfachheit

halber am besten hier:

CE-Konformitätserklärung

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung,

dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der

nachfolgenden EU-Richtlinien entspricht: • Niederspannungsrichtlinie 2014/35/EU• Elektromagnetische Verträglichkeit 2014/30/EU• ErP – Richtlinie 2009/125/EC• Richtlinie RoHS 2011/65/EU Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine

Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwa-

chungsbehörden.- 54 -
