BEDIENUNGSANLEITUNG X91384MI01 AEG

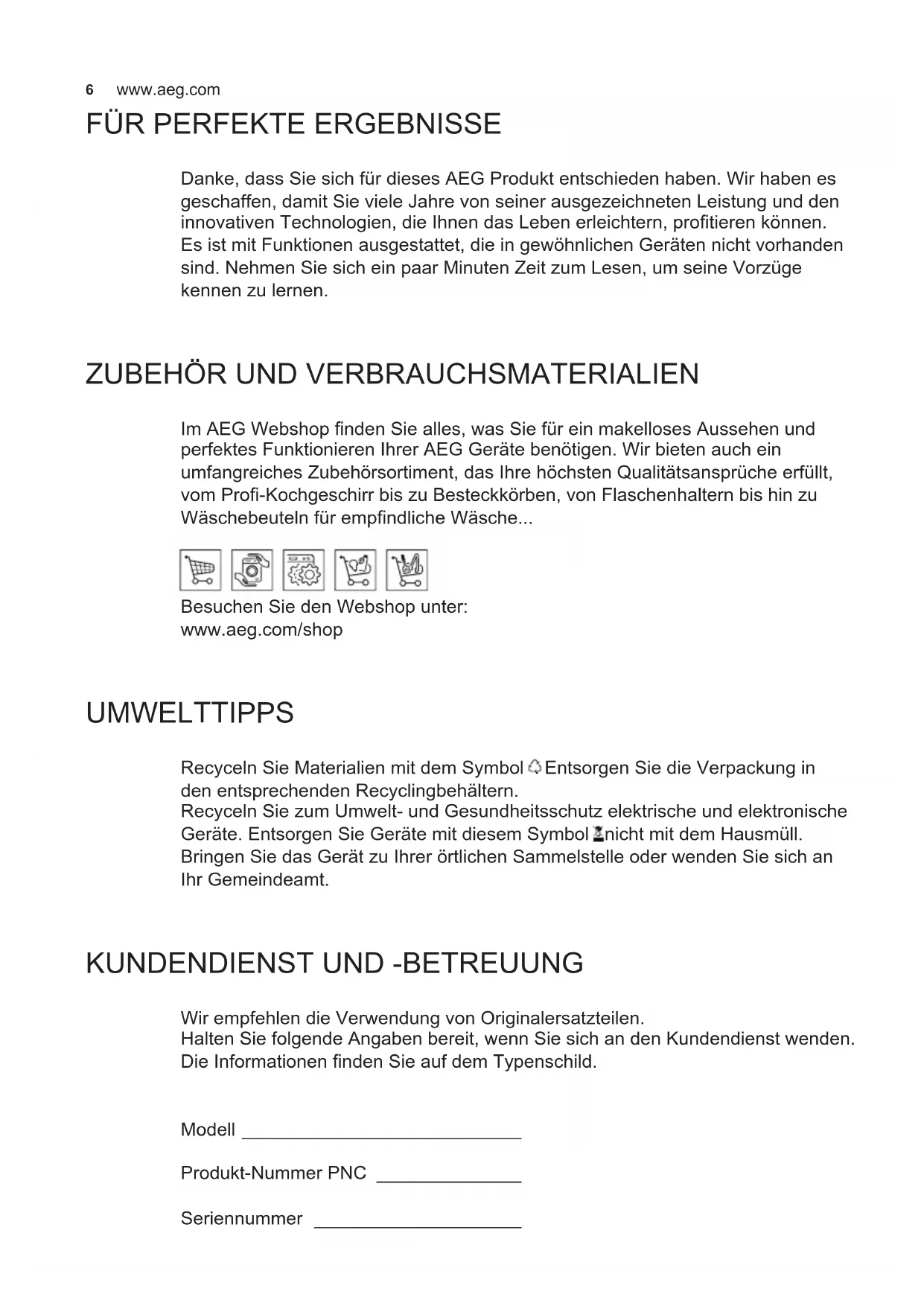

FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es

geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den

innovativen Technologien, die Ihnen das Leben erleichtern, protieren können.

Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden

sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge

ZUBEHÖR UND VERBRAUCHSMATERIALIEN Im AEG Webshop nden Sie alles, was Sie für ein makelloses Aussehen und

perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein

umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt,

vom Pro-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu

Wäschebeuteln für empndliche Wäsche...

Besuchen Sie den Webshop unter:

UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in

den entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische

Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an

KUNDENDIENST UND -BETREUUNG Wir empfehlen die Verwendung von Originalersatzteilen.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden.

Die Informationen nden Sie auf dem Typenschild.

Modell ___________________________

1. EMPFEHLUNGEN UND HINWEISE

• Diese Gebrauchsanleitung gilt für mehrere

Geräte-Ausführungen. Es ist möglich, dass

einzelne Ausstattungsmerkmale beschrieben

sind, die nicht auf Ihr Gerät zutreffen.

• Der Hersteller haftet nicht für Schäden, die auf

eine fehlerhafte und unsachgemäße Montage

zurückzuführen sind.

• Der minimale Sicherheitsabstand zwischen

Kochmulde und Haube muss 650 mm

betragen (einige Modelle können an einer

geringeren Höhe installiert werden, beziehen

Sie sich dazu auf den Absatz Raumbedarf und

• Prüfen, ob die Netzspannung mit dem Wert auf

dem im Haubeninneren angebrachten Schild

• Bei Geräten der Klasse I ist sicherzustellen,

dass die elektrische Anlage des Wohnhauses

über eine vorschriftsmäßige Erdung verfügt.

• Das Anschlussrohr der Haube zur

Luftaustrittsöffnung muss einen Durchmesser

von 120 mm oder darüber aufweisen. Der

Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte

angeschlossen werden, in die

Verbrennungsgase (Heizkessel, Kamine usw.)

• Werden im Raum außer der

Dunstabzugshaube andere, nicht elektrisch

betriebene (z.B. gasbetriebene) Geräte

verwendet, muss für eine ausreichende

Belüftung gesorgt werden. Sollte die Küche

diesbezüglich nicht entsprechen, ist an einer

Aussenwand eine Öffnung anzubringen, die

Frischluftzufuhr gewährleistet. Der Gebrauch ist

dann sachgemäß und sicher, wenn der max.

Unterdruck des Raums nicht mehr als 0,04

• Die Dunstabzugshaube ist ausschließlich

zum Einsatz im privaten Haushalt und zur

Beseitigung von Küchengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu

• Große Flammen bei eingeschalteter Haube

niemals unbedeckt lassen.

• Die Intensivität der Flamme ist so zu regulieren,

dass sie den Topfboden nicht überragt.

• Frittiergeräte müssen während des Gebrauchs

stets beaufsichtigt werden: überhitztes Öl kann

• Keine ambierten Speisen unter der

Abzugshaube zubereiten: Brandgefahr.

• Dieses Gerät darf nicht von Personen, auch

Kindern, mit verminderten psychi-schen,

sensorischen und geistigern Fähigkeiten, oder

von Personen ohne Erfahrung und Kenntnisse

benutzt werden, sofern sie nicht von für

ihre Sicherheit verantwortlichen Personen

beaufsichtigt und beim Gebrauch des Geräts

• Kinder dürfen sich nicht unbeaufsichtigt in der

Nähe des Geräts aufhalten und auf keinen Fall

mit dem Gerät spielen.

• “ACHTUNG: Die zugänglichen Teile können

sehr heiß werden, wenn sie mit Kochgeräten

• Bevor Wartungsarbeiten durchgeführt werden,

muss die Stromzufuhr zur Haube unterbrochen

werden, indem der Stecker gezogen oder der

Hauptschalter abgeschaltet wird.

• Bei der Filterwartung müssen die vom Hersteller

empfohlenen Zeiträume zum Austauschen der Filter

genauestens eingehalten werden (Brandgefahr).

- Geruchsfilter W Sie können weder gewaschen

noch wiederverwendet werden und sind alle 4

Betriebsmonate bzw. bei starkem Einsatz auch

häufiger auszutauschen.

- Fettfilter Z Sie müssen nach 2-monatigem Betrieb

bzw. bei starkem Einsatz auch häufiger gereinigt

werden, was im Geschirrspüler möglich ist.

- Kontrolllampen der Steuerungen, wo vorhanden.

• Zur Reinigung der Haubenflächen Wir empfehlen

ein feuchtes Tuch und ein mildes Flüssigreinigungs-

4. BEDIENELEMENTE AB CD FE A: On/Off Haubenbetrieb

Mit Berühren der Taste bei ausgeschalteter

Haube werden alle Funktionen beleuchtet

(Intensität 50%) und freigegeben.

Mit Berühren der Taste bei eingeschalteter

Haube werden alle Funktionen unterbunden

(Motore Off + Beleuchtung Off)

B: Verwaltet die Motordrehzahl:

0-V1-V2-V3-V4-P Mit Berühren des Bereichs wird der Motor

bei der gewünschten Geschwindigkeit

P = Intensivgeschwindigkeit, auf 5 Minuten

eingestellt, nach deren Ablauf wieder zur

vorherigen Geschwindigkeit zurückgekehrt

wird, wenn bei Motor Off aktiviert, erfolgt der

Wechsel zu V1.Bei Berühren der gewünschten

Geschwindigkeit wird diese im Vergleich zu

den anderen Funktionen (Intensität 50%)

stärker beleuchtet (Intensität 100%)

Aktiviert mit Berühren der Taste das um 10

Minuten verzögerte automatische Abschalten

von Motor und Beleuchtung.

Nur bei eingeschaltetem Motor bei nicht

intensiver Geschwindigkeit und Sensor = Off

Aktiviert/Deaktiviert den Empfänger der

Bei 4 Sekunden langem Berühren der Taste

und Fehlen anderer Alarme blinkt die LED wie

folgt(Motore Off + Beleuchtung Off):

4 Sekunden für Aktivierung der Fernbedienung

2 Sekunden für Deaktivierung der

In diesem Modus funktioniert die Haube für

max. 5 Stunden automatisch und nach Ablauf

dieser Frist wird der Motor ausgeschaltet.

Die Haube ändert die Motordrehzahl auf

Grundlage der Erfassungen des Sensors.

Die Tasten B und C funktionieren nicht, der

Sensor wird durch Drücken der Taste oder

Ausschalten der Haube deaktiviert.

E: Verwaltet die Lichtintensität:

Mit Berühren des Bereichs schaltet sich die

Beleuchtung mit der gewünschten Intensität

Bei Berühren der gewünschten Lichtintensität

wird diese im Vergleich zu den anderen

Funktionen (Intensität 50%) stärker beleuchtet

F: Filter-Reset:Führt durch

Berühren der Taste bei

ausgeschaltetem Motor+

Lichtintensität ein Reset des

Filtersättigungsalarms aus

Nach 100 Betriebsstunden zeigt die bleibend

eingeschaltete LED die Sättigung der

Nach 200 Betriebsstunden zeigt die blinkende

LED die Sättigung der Aktivkohlelter an.

Aktiviert/Deaktiviert den Sättigungsalarms

des Aktivkohlelters.

Bei 4 Sekunden langem Berühren der Taste

und Fehlen anderer Alarme blinkt die LED wie

folgt(Motore Off + Beleuchtung Off):

4 Sekunden für Aktivierung des

Sättigungsalarms des Aktivkohlelters

2 Sekunden für Deaktivierung des

Sättigungsalarms des Aktivkohlelters

Nach dem Anschluss der Haube an das

Stromnetz, sind die Befehle nach 4 Sekunden

aktiviert. Bei ausgeschalteter Haube wird keine

Funktion visualisiert und nur der helle Teil

des Steuerpaneels ist sichtbar. Alles andere

wird durch Berühren der Taste A beleuchtet

(Intensität 50%).Die Steuerungen werden

durch Berühren der betreffenden Funktion

aktiviert, die daraufhin im Vergleich zu den

anderen Haubenfunktionen (Intensität 50%)

stärker beleuchtet wird (Intensität 100%).

Nachdem 10 Sekunden lang kein Befehl

erfolgt ist, bleiben nur die selektierten

Funktionen eingeschaltet (Intensität100%) und

die anderen werden ausgeschaltet (Intensität

50%). Nach 7 Stunden des Betriebs ohne

Befehle schaltet sich die Haube aus (Motor Off

+ Beleuchtung Off), Von hier aus können Sie

die Funktion für activiting berühren, und die9

nächsten können Sie die gewünschte Funktion

auszuwählen.Eine Funktion der Haube

(Geschwindigkeit und Beleuchtung), kann nicht

nur durch Berühren der Schalttafel, sondern

auch durch Auegen und zur gewünschten

Funktion ziehen eines Fingers aktiviert

werden. Wird das Ausschalten von Motor und

Beleuchtung auf Null gesteuert, bleiben alle

LEDs der Steuerungen zu 50% leuchtend, und

sofern in den folgenden 10sec keine anderen

Befehle gegeben werden, verlöschen alle

LEDs, mit Ausnahme der LEDs “0”, die noch

weitere 15min eingeschaltet bleiben.

5. OPTIONEN DER ABZUGS HAUBE IM SENSOR-

MODUS Bei Funktion im Sensor-Modus sind zwei Arten

von Kochfeldern möglich:

Anfangs ist Elektrokochfeld selektiert. Dies

kann mit der folgenden Prozedur geändert

• Die Abzugshaube mit der On/Off Taste

• Die Sensor-Taste 8 Sekunden lang

drücken, bis die LED zur Bestätigung blinkt:

- 4 Mal Blinken zeigt an,das

Elektrokochfeld selektiert ist;

- 2 Mal Blinken steht für Gaskochfeld;

• Unterbrechen Sie die Stromversorgung für

10 Sekunden und schließen Sie es wieder.

Bei jedem Wechsel des Kochfelds erfolgt eine

Kalibrierprozedur: jedes Mal, wenn die

Haube gespeist oder das Kochfeld gewechselt

wird, erfolgt eine Kalibrierprozedur des

Sensors, während der die Haube keinen

Garprozessen oder sehr starken Gerüchen,

wie Löse- oder Reinigungsmittel, ausgesetzt

Dieser Prozess erfordert jeweils die folgenden

• 13min bei Selektion des Elektrokochfelds;

• 1 min bei Selektion des Gaskochfelds;

Dieser Vorgang wird durch Blinken der LED

der Sensor-Taste angezeigt, wenn diese

Während des Kalibriervorgangs darf der Motor

nicht eingeschaltet werden.

Achtung: Sprühen Sie niemals direkt auf dem

Grill Putzmittel, sondern nur mit einem Tuch

mit Reiniger getränkten sauber. Vermeiden Sie

die Reinigung des Grills Alkohol oder Silikon.

6. BELEUCHTUNG Achtung: Dieses Gerät ist mit einer weißen

LED-Lampe der Klasse 1M gemäß EN 60825-

1 ausgestattet: 1994 + A1:2002 + A2:2001;

max. gelieferte Lichtleistung @439nm: 7µW.

Nicht direkt mit optischen Instrumenten

(Fernglas, Lupe, usw.) in das Licht schauen.

• Ersatz für Kunden-Support kontaktieren

(“Fuer den Einkauf von Ersatzlampen bitte

wenden Sie sich an den Kundendienst”).10
