MANUAL DE UTILIZADOR X91384MI01 AEG

mente para un uso doméstico, para eliminar

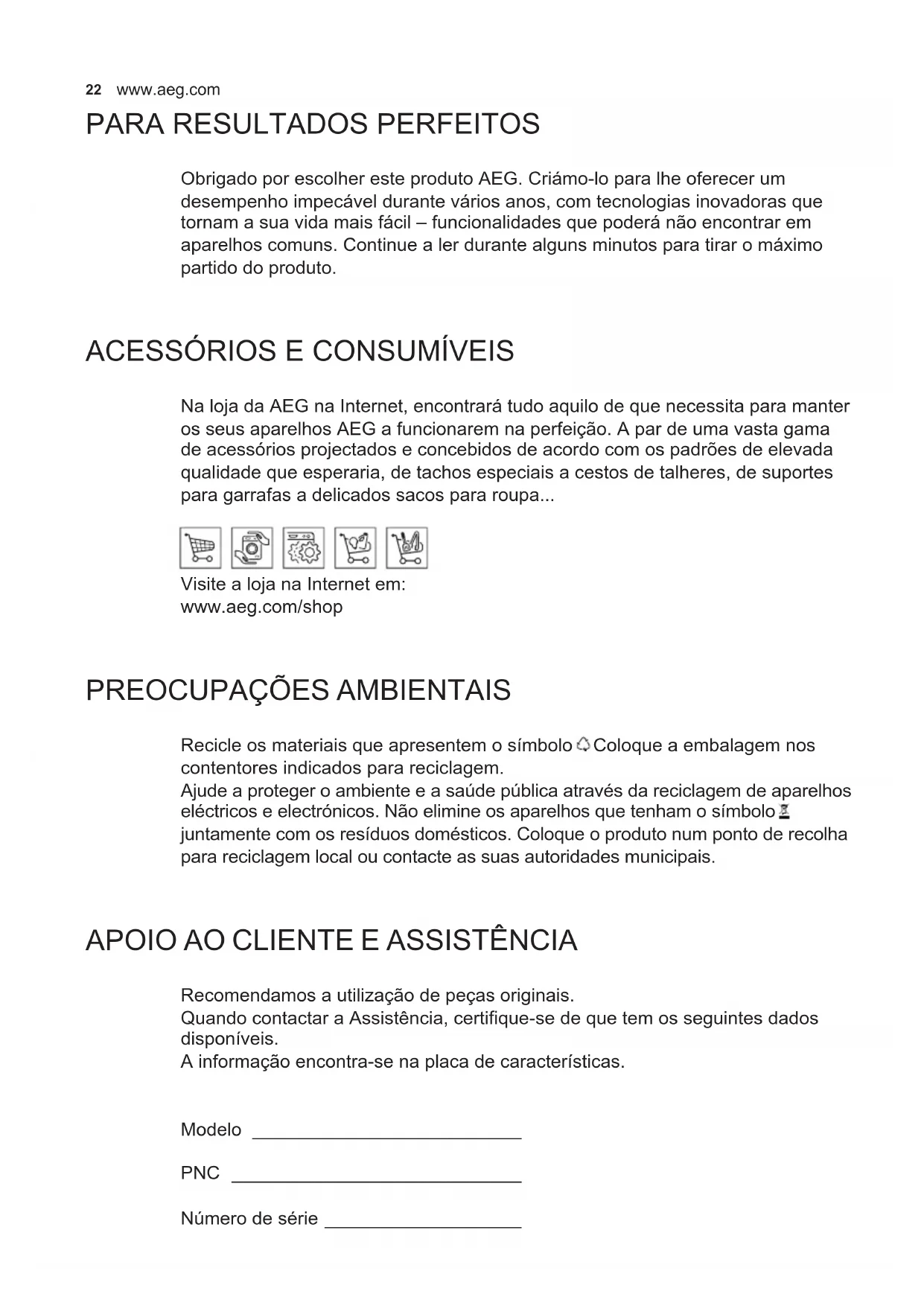

PARA RESULTADOS PERFEITOS Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um

desempenho impecável durante vários anos, com tecnologias inovadoras que

tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em

aparelhos comuns. Continue a ler durante alguns minutos para tirar o máximo

ACESSÓRIOS E CONSUMÍVEIS Na loja da AEG na Internet, encontrará tudo aquilo de que necessita para manter

os seus aparelhos AEG a funcionarem na perfeição. A par de uma vasta gama

de acessórios projectados e concebidos de acordo com os padrões de elevada

qualidade que esperaria, de tachos especiais a cestos de talheres, de suportes

PREOCUPAÇÕES AMBIENTAIS Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos

contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos

eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo

juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha

para reciclagem local ou contacte as suas autoridades municipais.

APOIO AO CLIENTE E ASSISTÊNCIA Recomendamos a utilização de peças originais.

Quando contactar a Assistência, certique-se de que tem os seguintes dados

A informação encontra-se na placa de características.

1. CONSELHOS E SUGESTÕES

• Estas instruções de serviço aplicam-se a vários

modelos de aparelhos. É por isso, possível que

se encontrem descritas várias características

de equipamento que não dizem respeito ao

• O fabricante declina toda e qualquer respon-

sabilidade pelos danos decorrentes de uma

instalação não correcta ou feita não em confor-

midade com as normas da boa técnica.

• A distância mínima de segurança entre a placa

de cozedura e o exaustor deve ser de 650 mm

(alguns modelos podem ser instalados a uma

altura inferior, números referem-se a pegada e

• Verique se a tensão da rede coincide com a

indicada na placa de características aplicada

no interior do exaustor.

• Para os aparelhos de Classe Ia, certique-se

de que a instalação doméstica garanta uma

descarga correcta à terra.

• Ligue o exaustor à saída do ar aspirado utili-

zando um tubo de diâmetro igual ou superior a

120 mm. O percurso do tubo deve ser o mais

• Não ligue o exaustor a tubos de descarga de

fumaça produzida porcombustão (caldeiras,

• Caso no mesmo local sejam utilizados quer

o exaustor, quer aparelhos não accionados

pela corrente eléctrica (por exemplo, aparelhos

alimentados a gás), será preciso providenciar

uma ventilação suciente do aposento. Se

a cozinha não possuir uma abertura que

comunique com o exterior, providencie a sua

realização para garantir a entrada de ar limpo.

Para um emprego apropriado e sem riscos é

necessário que a depressão máxima do local

não ultrapase 0,04 mBar.

• No caso de danos no cabo de alimentação, é

necessário mandá-lo substituir ao fabricante

ou ao serviço de assistência técnica, a m de

prevenir quaisquer riscos.

• O exaustor foi projectado para ser utilizado

exclusivamente em ambientes domésticos,

sendo a sua nalidade a de reduzir os odores

de cozedura. Não utilize o aparelho de maneira

• As chamas de forte intensidade não devem

car descobertas enquanto o exaustor estiver

• Regule sempre as chamas de maneira que

não sobressaiam do fundo das panelas.

• Mantenha as frigideiras sob controlo durante

o uso: o óleo excessivamente aquecido pode

• No prepare alimentos amejados sob o exaus-

tor. Perigo de incêndio!

• Este aparelho não deve ser utilizado por pes-

soas (incluindo crianças) diminuídas psíquica,

sensorial ou mentalmente nem por indivíduos

sem experiência e conhecimento, salvo se

vigiados ou instruídos para utilização do apare-

lho por pessoas responsáveis pela respectiva

• As crianças devem ser vigiadas no sentido de

assegurar que não brinquem com o aparelho.

• “ATENÇÃO! As partes acessíveis podem

aquecer muito, se forem utilizadas com apare-

• Antes de efectuar qualquer operação de

manutenção, desligue o exaustor tirando a

cha da tomada de corrente ou desligando o

• Faça uma manutenção atenta e rápida dos

ltros, respeitando os intervalos aconselhados

(risco de incêndio).

- Filtro anti-odor W Não pode ser lavado e não

é regenerável, devendo ser substituído de

4 em 4 meses de utilização ou com maior

frequência, se o aparelho for utilizado com

- Filtros antigordura Z Podem ser lavados em

máquinas de lavar louça. A operação de

lavagem deve ser feita de 2 em 2 meses

de utilização, aproximadamente; com maior

frequência se o aparelho for utilizado com

- Indicadores luminosos, onde disponíveis.

• Para limpar as superfícies do exaustor, é

suciente utilizar um pano húmido e detergente

4. COMANDOS AB CD FE A: On/Off Funções do exaustor

Tocar nesta tecla com o exaustor desligado

fará iluminar (intensidade 50%) e activar

todas as funções.Tocar nesta tecla com o

exaustor ligado fará apagar a luz de todas

as funções e a desactivação destas (Motor

desligado e luzes apagadas).

B: Comanda a velocidade do

motor: 0-V1-V2-V3-V4-P.

Tocando nesta área, o motor iniciará a

funcionar com a velocidade desejada.P =

Velocidade Intensiva durante 5 minutos, no

m dos quais o sistema regressa à velocidade

anterior. Se a função for activada com o

motor desligado, passará a V1. Ao tocar na

velocidade desejada, esta iluminar-se-á com

intensidade superior (intensidade 100%) à das

outras funções (intensidade 50%).

Tocando nesta tecla, activar-se-á o

desligamento automático em diferido do

motor e do sistema de iluminação que,

deste modo, se realizará 10 minutos mais

tarde. Só é activável se o motor estiver

ligado, a velocidade não for Intensiva e o

sensor estiver em Off.

Activa / Desactiva o receptor do telecomando

Tocando nesta tecla durante 4 segundos

(Motor desligado e luzes apagadas), sem

outros alarmes disparados, o Led piscará:4

segundos, para indicar que o telecomando

foi activado;2 segundos, para indicar que o

telecomando foi desactivado.

Neste modo de funcionamento, o exaustor

funciona automaticamente durante um

máximo de 5 horas, decorridos os quais a

função desliga o motor.

O exaustor altera a velocidade do motor em

função do que for detectado pelo sensor.

As teclas B e C não funcionam; para

desactivar esta função, pressione a tecla

em causa ou desligue o exaustor.

E: Comanda a intensidade de

luz: 0-L1-L2-L3-LMax.

Tocando nesta área, as luzes acender-se-ão

com a intensidade desejada. Ao tocar na

intensidade de luz desejada, esta iluminar-se-á

com intensidade superior (intensidade 100%)

à das outras funções (intensidade 50%).

F: Reset Filtros Faz o reset do

alarmede saturação dos ltros

sempre que for tocado, estando

Após 100 horas de funcionamento, o led

ca aceso xo, para sinalizar a saturação

dos ltros de metal.Após 200 horas de

funcionamento o led pisca, para sinalizar a

saturação dos ltros de carvão activo.

Activa / Desactiva o alarme de saturação

dos ltros de carvão activo.

Tocando nesta tecla durante 4 segundos

(Motor desligado e luzes apagadas), sem

outros alarmes disparados, o Led piscará:

4 segundos, para indicar que o alarme dos

ltros de carvão foi activado;

2 segundos, para indicar que o alarme dos

ltros de carvão foi desactivado;

Após ligação do exaustor à rede eléctrica,

os comandos só se activarão cerca de 4

segundos mais tarde. Durante este período

de tempo, o led “0” da tecla motor piscará.

Com o exaustor desligado, nenhuma função

estará visível, ver-se-á apenas a parte clara

do painel de comandos.

O resto iluminar-se-á (intensidade 50%)

tocando na tecla A. Os comandos activam-

se ao tocar na função desejada, que se

iluminará mais intensamente (intensidade

100%) que as outras funções do exaustor

(intensidade 50%). Ao m de 10 segundos

sem comandos, carão acesas apenas as

funções seleccionadas (Intensidade 100%),

todas as outras (Intensidade 50%) apagam-

se. Ao m de 7 horas de funcionamento

consecutivo sem receber algum comando,

o exaustor desliga-se (motor desligado e

luzes apagadas). Desta condição, com um

toque reactivam-se as funções e, com outro

toque poder-se-á seleccionar a função a

desejada. É possível activar uma função do

exaustor (velocidade e luz) quer tocando no

quadro de comandos, quer apoiando o dedo25

sobre o quadro e, sem levantar, arrastá-lo

em direcção à função pretendida. Se for

comandado o desligamento do motor e

das luzes, pondo-os a zero, todos os leds

dos comandos carão acesos a 50% de

intensidade e, na ausência de comandos

durante os 10 seg sucessivos, todos os leds

se apagarão, excepto os leds “0” que se

manterão acesos ainda mais 15 minutos.

5. OPÇÕES DO EXAUSTOR NO MODO SENSOR O tipo de placa de cozedura usado inui no

modo de funcionamento Sensor. Os tipos

de placa previstos são dois:

Placa de cozedura eléctrica;

Placa de cozedura a gás;

Inicialmente, está seleccionada a placa

eléctrica. Para mudar, é necessário seguir

durante 8 segundos, até o led começar

- 4 piscadelas indicam selecção da

- 2 piscadelas selecção da placa a gás;

• Desligue a alimentação durante 10

segundos e volte a ligála.

Todas as vezes que se alterar o tipo de

placa, realizar-se-á o procedimento de

Procedimento de calibração: cada

vez que é alimentado o exaustor ou que

é mudada a placa de cozedura, será

activado o procedimento de calibração

do sensor, durante o qual o exaustor não

deve ser exposto a processos de cozedura

ou invadido por odores especialmente

Esta fase é indicada pelo piscar do

led da tecla Sensor, se esta tiver sido

pressionada. Durante a calibração não

Atenção: não pulverize produtos de

limpeza directamente para cima da grelha.

Limpe-a, exclusivamente, com um pano

previamente embebido em detergente.

Evite limpar a grelha com produtos

alcoólicos ou à base de silicone.

6. ILUMINAÇÃO Atenção: Este aparelho é provido de

uma luz LED branca classe 1M segundo

a norma EN 60825-1: 1994 + A1:2002 +

A2:2001; potência óptica máxima emitida a

439nm: 7µW. Não observar directamente

com instrumentos ópticos (binóculo, lente

• Para substituição, contacte a assistência

técnica. (“Para compra, dirija-se à

assistência técnica”).26
