BEDIENUNGSANLEITUNG LT95C61X BESTRON

ANWEISUNGEN FÜR DEN EINBAU, DIE WARTUNG UND DEN GEBRAUCH DER FREISTEHENDEN MINIKÜCHEN Ofen 80 × 50 cm (Typen MG/MGV)

Pag. 28

NOTICE D'INSTALLATION, D'ENTRETIEN ET MODE D'EMPLOI DE LA CUISINIÈRE A GAZ

LIRE ATTENTIVEMENT LE CONTENU DE CETTE NOTICE AVANT D'INSTALLER OU D'UTILISER LA CUISINIÈRE.

REGLAGE DES BRULEURS

TECHNISCHE HANDLEIDING VOOR DE INSTALLATEUR . 15

OPMERKINGEN VOOR DE INSTALLATEUR. pag. 16

DE FORNUIS INBOUWEN . 16

GEBRUK VAN DE ELEKTRISCHE PLATEN .pag.20

GEBRUK VAN DE GASOVEN. pag. 21

GEBRUK VAN DE THERMOSTAAT MET SERIESCHAKELAAR . 22

GEBRUIK VAN DE ELEKTRISCH GESTUURDE THERMOSTAAT... .pag.22

GEBRUK VAN DE SCHAKELAAR 4+0 CONVENTIONELE + SCHAKELAAR 4+0. .22-23

GEBRUK VAN DE KEUZESCHAKELAAR 9+0. pag.23-24

GEBRUIK VAN DE ELEKTRISCHE OVEN MET NATUULIJKLE LUCHTSTROOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEBRUK VAN DE ELEKTRISCHE CONVENTIONELE OVEN MET HETELUCHTSYSTEEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEBRUK VAN DE ELEKTRISCHE HETELUCHTOVEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEBRUK VAN DE ELEKTRISCHE CONVENTIONELE GRILL . 26

GEBRUK VAN DE ELEKTRISCHE GRILL MET HETELUCHTSYSTEEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ANALOGI TIJKLOK MET TIMER . 26

GEBRUK VAN DE TIEDKLOK. pag. 27

REINIGING VAN HET APPARAAT. pag. 27

TECHNISCHE GEGEVENS. pag. 27

TECHNISCHE HANDLEIDING VOOR DE INSTALLATEUR

RECYCLING

HET APPARAAT OP DE GASLEIDING AANSLUITEN

GASTABEL
TABLE N° 1
APPARATUURCATEGORIE: II 2L3B/P

Brander	Gassoorten	Druk Ø mondstuk		Diamanteal vermogen			Gereduceerd vermogen			Ø Diameter waakvlam
			mbar		1/100mm.		g/h			l/h
Hulp	Aardgas G25	25	72	-	111	1	860	0,48	413	34
	Butaan G30	28	50	73	-	1	860	0,48	413	34
	Propaan G31	37	50	71	-	1	860	0,48	413	34
Semi-snel	Aardgas G25	25	94	-	194	1,75	1505	0,6	516	36
	Butaan G30	28	65	127	-	1,75	1505	0,6	516	36
	Propaan G31	37	65	125	-	1,75	1505	0,6	516	36
Snel	Aardgas G25	25	121	-	332	3	2580	1,05	903	52
	Butaan G30	28	85	218	-	3	2580	1,05	903	52
	Propaan G31	37	85	214	-	3	2580	1,05	903	52
Dubbele ring	Aardgas G25	25	138	-	388	3,5	3010	1,8	1548	65
	Butaan G30	28	95	254	-	3,5	3010	1,8	1548	65
	Propaan G31	37	95	250	-	3,5	3010	1,8	1548	65
Oven	Aardgas G25	25	135	-	334	3,5	3010	1,05	903	48
	Propaan G31	28-30	90	254	-	3,5	3010	1,05	903	48
	Aardgas G25	37	“	250	-	3,5	3010	1,05	903	48

HET INSTELLEN VAN DE BRANDERS

WERKING OVEN WERKING	KOOKPLAATGEDEELTE DIAMATER VAN DE KABELS
GASOVEN ZONDER ALLEEN	N GASBRANDERS 3X0,75mm²
GRILL OF GASOVEN GASB	RANDERS + 1 ELEKTRISCHE KOOKPLAAT 3X1mm²
MET GASGRILL GASBRAND	ERS + 2 ELEKTRISCHE KOOKPLATEN 3X1mm²
	ALLEEN GASBRANDERS
GASOVEN + GASBRANDERS	RS + 1 ELEKTRISCHE KOOKPLAAT 3X1,5mm²
ELEKTRISCHE GRILL GASB	RANDERS + 2 ELEKTRISCHE KOOKPLATEN 3X2,5mm²
	ALLEEN GASBRANDERS
ELEKTRISCHE OVEN GASB	RANDERS + 1 ELEKTRISCHE KOOKPLAAT 3X2,5mm²
	GASBRANDERS + 2 ELEKTRISCHE KOOKPLATEN 3X,25mm²

LET OP:

GEBRUIK VAN DE ELEKTRISCHE PLATEN

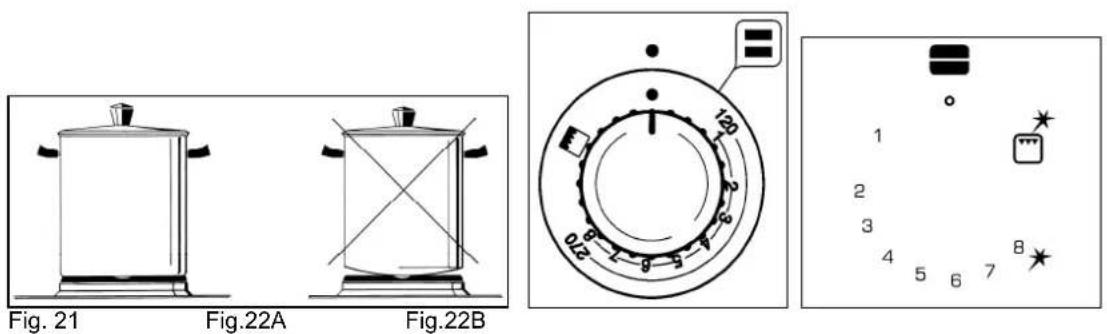

GEBRUIK VAN DE GASOVEN (FIG.22A-22B)

TABLE Nr.8 TABEL BAKKEN MET GASOVEN

	TEMP		°C		STAND
VLEES					60-70
VARKENSGEBRAAD	220	3			50-60
RUNDGEBRAAD	250	3			60-70
OSGEBTRAAB	240	3			60-70
KALFSGEBRAAD	220	3
LAMSGEBRAAD	220	3	45	55
ROAST BEEF	230	3	55-65
HAASGEBRAAD	235	3	40	50
KONJNGEBRAAD	220	3	50-60
KALKOENGEBRAAD	235	3	50-60
GANSGEBRAAD	225	3	60-70
EENDGEBRAAD	235	3	45-60
KIPGERAAD	235	3	40-45
VIS	200-225	2	15-25
GEBAK
FRUITTAART	200	2	35-40
EIERTAART	190	2	50-55
BRIOCHES	175	2	25-30
PAN DI SPAGNA	235	2	20
DONUTS	190	2	30-40
BLADERDEEG GEBAK	220	2	20
DRUIVENKOEK	220	2	15-20
STRUDEL	180	2	15-20
SAVOIE KOEKJES	190	2	15
APPELFALPPEN	220	2			20
LANGE VINGER PUDDING	220	2	20-30
TOAST	250	3	5
BROOD	220	2	30
PIZZAA	220	2	20

GEBRUK VAN DE THERMOSTAAT MET SERIESCHAKELAAR

(FORNUIZEN MET ELEKTRISCHE, CONVENTIONELE OVEN MET EEN BEDIENINGSKNOP)

GEBRUK VAN DE ELEKTRISCH GESTUURDE THERMOSTAAT

GEBRUIK VAN DE ELEKTRISCHE HETELUCHTOVEN

TECHNISCHE GEGEVENS:

ANWEISUNGEN FÜR DEN EINBAU, DIE WARTUNG UND DEN GEBRAUCH DER FREISTEHENDEN MINIKÜCHEN

DAS BEDIENUNGSHANDBUCH VOR DER MONTAGE UND DEM GEBRAUCH DES GERÄTES LESEN.

These Anweisungen gelten nur für die Zielländer, deren Identifikationssymbole auf dem Einband des Bedienungshandbuchs und auf dem Etikett des Gerätes zu sehen sind.

Der Hersteller kann nicht für eventuelle Schäden an Personen oder Sachen haftbar gemacht werden, die auf einer nicht korrekten Montage oder einem falschen Gebrauch des Gerätes berufen.

Der Hersteller ist nicht für eventuelle Ungenauigkeiten in thisem Handbuch, die durch Druckfehler, oder Fehler bei der Abschrift verursacht wurden, verantwortlich. Auch das Aussehen der wiedergegebenen Abbildungen ist vollig unverbindlich.

Der Hersteller behält sich vor, wenn nötig und nützlich, Veränderungen an seinen Produkten durchzuführen, ohne damit die wesentlichen Sicherheits- und Funktionseigenschaften außer Acht zu halten.

INHALTSVERZEICHNIS

TECHNISCHE HILFE NACH DEM KAUF UND BEIM AUSTAUSCH DER ERSATZTEILE .seite 28

TECHNISCHES HANDBUCH FÜR DEN INSTALLATEUR. .seite 29

MITTEILUNGEN AN DEN INSTALLATEUR . 29

INSTALLATION DES KUCHENHERDS.. .seite 29

WICHTIGE HINWEISE FÜR DIE GERÄTEINSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BELUFTUNG DER RÄUME.

STANDORT UND BELUFTUNG. seite 29

ANSCHLUSS DES GERÄTES AN DAS GASNETZ.

GASTABELLE .seite 30

EINSTELLUNG DER BRENNER .seite 30

ELEKTRISCHER ANSCHLUSS DES GERÄTES: ...seite 31

ART DER KABEL.. .seite 31

WARTUNG DES GERÄTS . 31

AUSWECHSLUNG DER ERSATZTEILE .seite 31-32

BEDIENUNGSANLEITUNG UND WARTUNG.. .seite 32

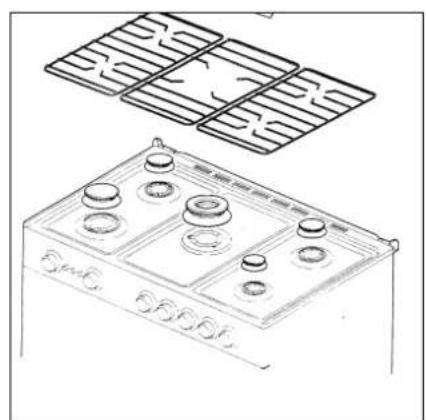

BESCHREIBUNG DER KOCHFLÄCHE: seite 32

BESCHREIBUNG DES FRONTALEN BEDIENUNGSSCHALTTFEL: ...seite 32

BENUTZUNG DER BRENNER.

BERNUTZUNG DER ELKTKROHERDPLATTEN .seite 33-34

BENUTZUNG DES GASOFENS.. .seite 34

GEBRAUCH DES THERMOSTATS MIT SERIENUMSCHALTER . seite 35

GEBRAUCH DES ELEKTROHERMOSTATS.. .seite 35

GEBRAUCH DES UMSCHALTERES 4 + 0 -GEBRAUCH DES UMSCHALTERES 9 + 0 .seite 36-37

BENUTZUNG DES OFENS NACH HERRKÖMMLICHER ART .seite 37

BENUTZUNG DER ELEKTROSTATISCHEN HEISSLUFTÖFEN ...seite 38

BENUTZUNG DES ELEKTRISCHEN HEISSUMLUFTOFENS .seite 38

BENUTZUNG DES ELEKTROSTATISCHEN GRILLS .seite 39

BENUTZUNG DES ELEKTRO-HEISSLUFTGRILLS .seite 39

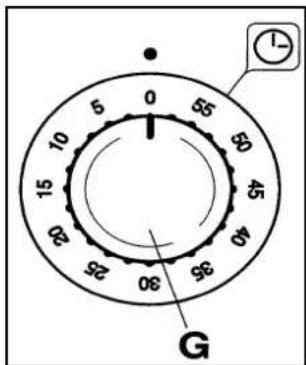

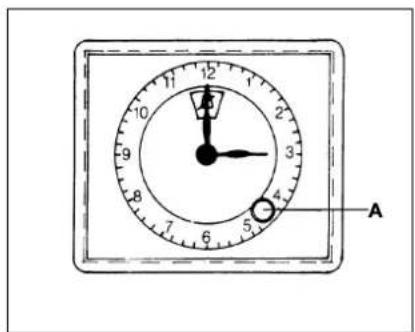

ANALOGGESTEUERTE UHR MIT MINUTENZAHLER-BENUTZUNG DES TIMERS .seite 39-40

SÄUBERUNG DES GERÄTS seite 40

TECHNISCHE DATEN.. .seite 40

DIESES GERÄT WURDE FÜR NICT PROFESSIONELLE NUTZUNG INNERHALB VON WÖHNUNGEN GEPLANT.

TECHNISCHE HILFE NACH DEM KAUF UND BEIM AUSTAUSCH DER ERSATZTEILE

Vor dem Verlassen der Fabrik ist diese Gerät vom Fachpersonal überprüft und fertig gestellt worden.

Jegliche Reparation muss gegebenenfalls von qualifizierten Fachpersonal durchgefuhrt werden.

Deshalb empfehlen wir Ihnen, sich direkt an die Verkaufsstelle oder an die nachstliegende Wartungsstelle zu wenden und diese über den Geräte typ und die Störung informieren.

Wir empfehlen defekte Teile mit Originalersatzteilen auszuauschen, die nur bei unseren technischen Wartungsstellen und bei autorisierten Geschäftstellen zu finden sind.

TECHNISCHES HANDBUCH FÜR DEN INSTALLATEUR

RECYCLING

Dieser Herdträgt das Symbol, mit dem darauf fingewiesen wird, dass es sich bei Elektro- und Elektronikaltgeräten um Sondermüll handelt. Daher ist diese Produkte entsprechend der Richtlinie 2002/96/EG besonderen Sammelstellen zuzuführen, damit es umweltverträglich recycliert und entsorgt werden kann. Für weitere Informationen setzen Sie sichitte mit ihrer Stadtverwaltung oder der entsprechenden zuständigen Stelle in Verbindung.

MITTEILUNGEN AN DEN INSTALLATEUR

Die Installationen, alle Einstellungen, Transformationen und Wartungen, die in hier aufgeführten werden, darüber nur vom qualifizierten Fachpersonal ausgeführten werden (Gesetznr. 46 und D.P.R. 447).

Eine falsche Installation kann Personen-, Tier- oder Sachschäden hervorrufen, für die der Hersteller keine Verantwortung aufbringt.

Die Sicherheitsvorrichtungen oder die automatischen Einstellungen der Geräte dürfen nur vom Hersteller oder vom autorisierten Lieferanten, bei der Funktionierenden Anlage, verändert werden.

INSTALLATION DES KUCHENHERDS

Nach dem die verschiedene Verpackungsteileinnen wie auBen entfernt worden sind, sollte man sich vergewissem, ob der Herd unversehrt ist.

Das Gerat im Zweifelsfall nicht in Betrieb besteht, sondern sich an das qualificierte Fachpersonal wenden. Die Verpackungsteile (Schaumpolystyrol, Plastiktuten, Karton, Nagel), konnen gefährlich sein und darüber nicht in Reichweite von Kindern kommt. Der Herd ist vom Typ Y (bezogen auf die Norm EN 60335-2-6 inkl. der nachfolgenden Varianten gegen Brandschutz; das Gerat kann isoliert installiert, an eine Wand mit einem Abstand von mind. 20mm (Bild 2) gestellt oder zwischen zwei Wänden eingelassen werden (Bild 1). Eine einzeln Seite wand, welche die Arbeitsfläche überragt, ist möglich und muss aber mindestens 70mm vom Herdrand entfernt sein (Bild 2). Die eventuell an dem Herd anstoßenden Möbelwände und die Hinterwand müssen aus hitzebestandigem Material sein, das ein Temperaturanstieg von 65^ aushält.

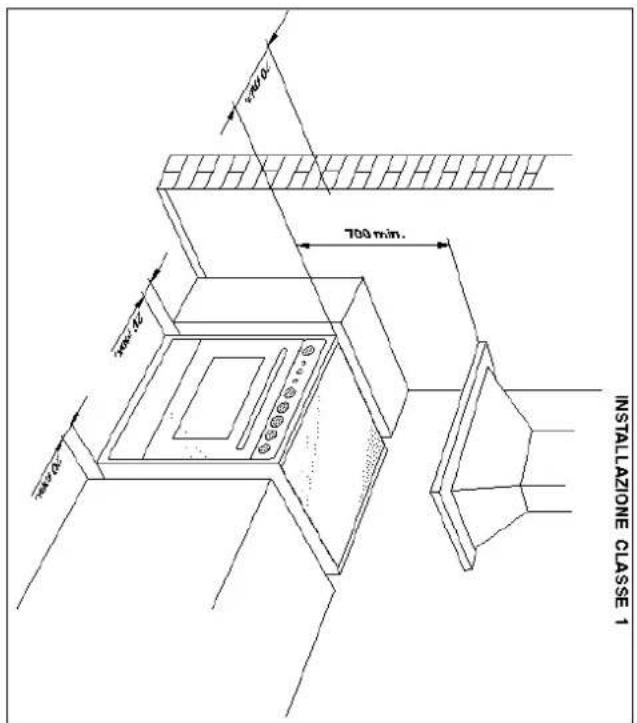

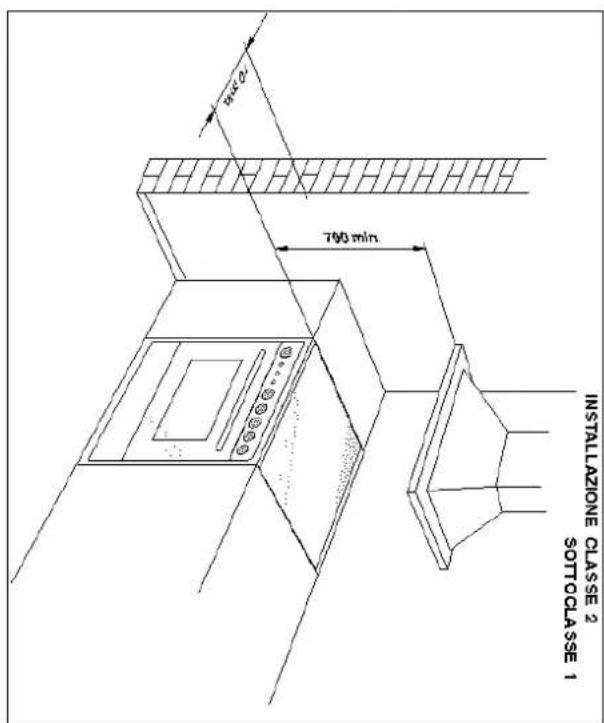

Das Gerät kann als Klasse 1, sowie als Klasse 2 Unterklasse 1, installiert werden.

ACHTUNG: wenn das Gerät als Klasse 2 Unterklasse 1, installiert wird, dürfen für den Gasanschluss ausschließlich flexible Metallrohren benutzt werden, die der Norm UNI 9891 entsprechen.

WICHTIGEHINWEISEFURDIEGERATEINSTALLATION

Man teilt dem Installateur mit, dass dies ein Herd vom Typs Y ist; das heißt, dass er freistehend, zwischen den Kuchenmobeln oder zwischen einem Mobelstück und der Wandmauer installiert werden kann.

Die Geräeinstallation muss entsprechend den vorgeschreibenen national gültigen Richtlinien durchgeführt werden.

Dieser Herd hat keine Vorrichtungen für die Entfernung der Verbrennungssprodukte.

Er muss deswegen nach den vorgeschriebenen national gültigen Richtlinien angeschlossen werden.

Es mussen besonders die unter aufgeführten Vorschriften zur Belüfung und Ventilation der Räumlichkeiten beachtet werden.

Eventuelle Hängeschranke über der Arbeitsfläche müssen einen Abstand von mindestens 700mm aufweisen.

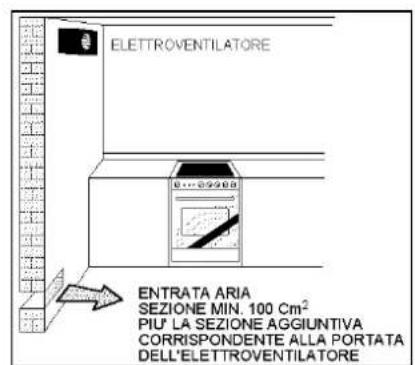

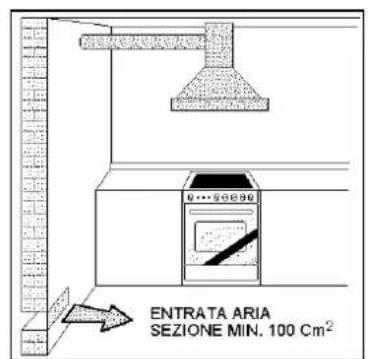

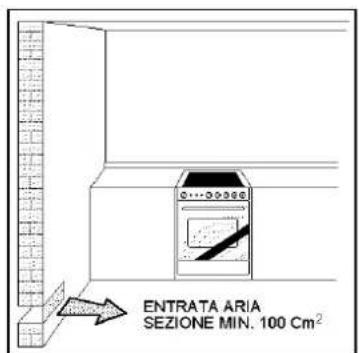

BELÜFTUNG DER RÄUME

Um ein korrektes Funktionieren des Gerätes zu gewährleisten, ist es nötig, daß der Raum, in dem es montiert wird, immer beluftet ist. Das Volumen des Raumesarf nicht unter 25m^3 liegen und die nötige Luftmenge muß auf der regelmäßigen Gasverbrennung und der Beluftung des Raumes basieren. Der natürliche Zustrom der Luft erfolgt über in die Wände des zu beluftenden Raumes vorgenommene Daueröffnungen: Diese Öffnungen werden nach außen hin verbunden und müssen einen Mindestquerschnitt von 100cm^2 haben (siehe Fig.4). These Öffnungen müssen so konstruiert werden, daß sie nicht verstopf werden können.

STANDORT UND BELÜFTUNG

Die Geräe für das Kochen mit Gas mssen die Produkte der Verbrennung immer mittels an Kamine angeschlossene Hauben, Ofenrohre oder direkt nach außen abfuhren (siehe Fig. 5A). Falls keine Haube angebracht werden kann, ist die Verwendung eines am Fenster montierten oder direkt nach außen weisenden Ventilators gestattet, der simultan mit dem Gerät den Betrieb aufnimmt (siehe Fig. 5B), vorausgesetzt, daß die geltenden nationalen Bestimmungen bezüglich der Beluftung der Räume genau beachtet werden.

ANSCHLUSS DES GERÄTES AN DAS GASNETZ

Vor dem Anschluß des Gerätes an das Gasnetz muß vor allem der Schutzstopfen aus Plastik des Gaskreislaufes entertent werden, der mit Druck in das Eingangsverbindungsstück desselben eingesteckt ist; zum Entfernen muß er einfach abgezogen werden.

Sich dann dessen versichern, daß die Daten des Hinweisetikets im unteren Teil des Gehäuses mit denen des Gasverteilungsnetzes übereinstimmen. Ein auf der letzten Seite theses Handbuchs und auf dem unteren Teil des Gehäuses befindliches Etikett gibt die Einstellungenbedingungen des Gerats an: Gasart und Betriebsdruck.

WICHTIG: Dieses Gerät muss den national geltenden Richtlinien entsprechend installiert und in gut gelufteten Räume in Betrieb genommen werden.

ACHTUNG: Für den Anschluss des Herdes an die Erdgasleitung besitzt die Verbindung der Gaszuleitung des Gerätes ein konisches Gewinde für Gasanschlüsse nach der ISO-Norm 7-1. Die Anschluss muss mithilfe eines Rohres aus rosfreiem Stahl mit durchgehender Wandung vorgenommen werden.

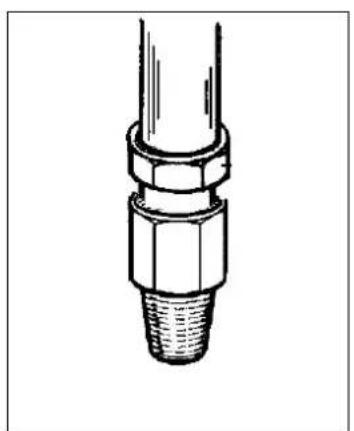

Zum Anschluss des Herds an Butan- oder Propangas mithilfe der flexiblen Leitung mussen Sie:

GASTABELLE

LABELLE N°1 2L3B/P
GERATEKLASSE: II

Brenner	Gasart	Druk	Ø	Duse	Nominalleistung			Reduzierte Leistung		Ø by-pass
			mbar		1/100mm.		g/h			I/h
Hilfs-brenner	Erdgas G25	25	72	-	111	1	860	0,48	413	34
	Butan G30	28	50	73	-	1	860	0,48	413	34
	Propan G31	37	50	71	-	1	860	0,48	413	34
Halb-Schnell	Erdgas G25	25	94	-	194	1,75	1505	0,6	516	36
	Butan G30	28	65	127	-	1,75	1505	0,6	516	36
	Propan G31	37	65	125	-	1,75	1505	0,6	516	36
Schnell und Fisch	Erdgas G25	25	121	-	332	3	2580	1,05	903	52
	Butan G30	28	85	218	-	3	2580	1,05	903	52
	Propan G31	37	85	214	-	3	2580	1,05	903	52
Super-Schnell (krone)	Erdgas G25	25	138	-	388	3,5	3010	1,8	1548	65
	Butan G30	28	95	254	-	3,5	3010	1,8	1548	65
	Propan G31	37	95	250	-	3,5	3010	1,8	1548	65
Ofen	Erdgas G25	25	135	-	334	3,5	3010	1,05	903	48
	Butan G31	28-30	90	254	-	3,5	3010	1,05	903	48
	Propan G25	37	“	250	-	3,5	3010	1,05	903	48

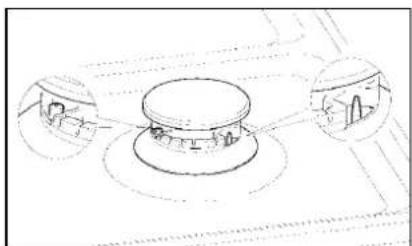

EINSTELLUNG DER BRENNER

1)Die Einstellung des "MINIMUMS" der Brenner:

Einstellung der Kochflächenbrenner: Für die Einstellung des Minimums der Kochflächenbrenner muss folgendermaßen vorgegangen werden:

1) Den Brenner anzünden und den Knopf auf MINIMUM (kleine Flamme) stellen.

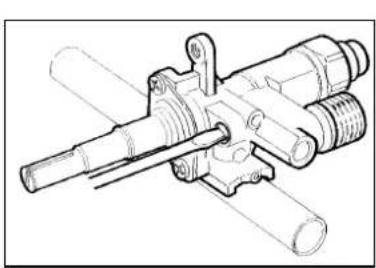

2) Den Knopf des Hahns, der mit einfachem Druck auf dem gleichen Stab befestigt ist, entfern.
3) Ist der Herd nicht mit Sicherungsventilen auf den Kochflächenbrenner ausgestattet, muss ein kleiner Schraubenzieher in das Loch des Hahns einfuhr werden (Bild 11) und die Drosselschraube nach rechts oder links gedreht werden, bis die Flamme des Brenners auf Minimum eingestellt ist. Wenn der Herd mit Sicherheitsventilen ausgestattet ist, befindet sich die Drosselschraube nicht im Loch des Hahns, sondern auf dem Hahn selbst (Bild 12).
4) Sich vergewissern, dass die Flamme beim Schnellen Wechseln von MAXIMUM auf MINIMUM nicht ausgeht:

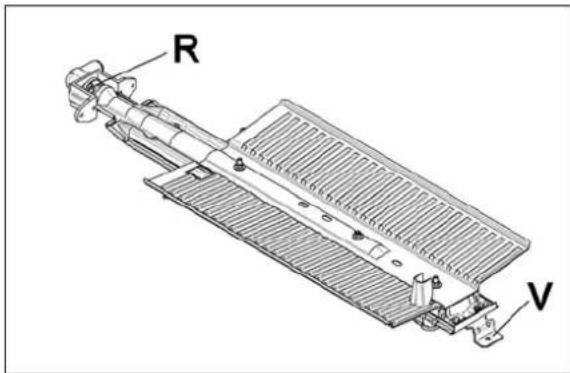

Einstellung des Ofenbrenners: Für die Einstellung des Minimums des Ofenbrenners muss folgendermaßen vorgegangen werden:

1) Vor Ausführung der Einstellung den Stecker der elektrischen Spannungsvorsorgung ziehen
2) Die Drehgriffe abziehen
3) Die Schaltstirnplatte durch Lösen der Fixierschrauben unter der Stirnplatte entfernen
4) Den Drehgriff des Thermostats einführen
5) Den Brenner anzünden, indem man den Drehgriff auf MAXIMAL stellen.(manuelle Anzündung mit Streichholz)
6) Die Ofentür schließen und den Ofen für mindestens 10 Minuten laufen halten.
7) Den Drehgriff auf die Position MINIMAL stellen (in Entsprechung von 120^ ) und ihr dann abziehen.

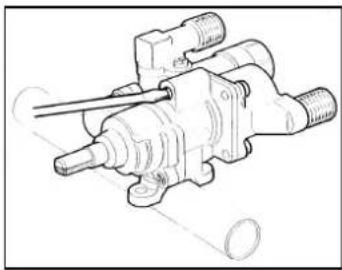

8) Mit einem Schraubenzieher die Drosselschraube drehen (Abb. 13) und, bei gleichzeitiger Beobachtung der Flamme durch die Fensterblende des Kuchenherds, deren Konsistenz beurteilen, während man damit sorgt, dass sie durch Ausführten mittels des Drehgriffs von schellen Übergängen von MINIMAL zu MAXIMAL brennen bleibt.
9) Die Stirnplatte wieder montieren, indem man in umgekehrter Weise, wie unter Punkt 3 beschreiben, vorgeht

ELEKTRISCHER ANSCHLUSS DES GERÄTES:

Der elektrische Anschluß muss entsprechend den Bestimmungen und Verfügungen der geltenden Gesetze durchgeführt werden.

Vor Durchführung des Anschlusses überprüfen, daß:

Die elektrische Leistung der Anlage und der Steckdosen der maximalen Leistung des Gerätes entspricht. (siehe Hinweisetikett im unteren Teil des Gehäuses).
Die Steckdose oder die Anlage mit einer wirksamen Erdungsverbindung nach den Bestimmungen und Verfügungen des momentan geltenden Gesetzes versehen sind. Es wird jeder Haftung für die Nichtbeachtung dieser Verpfugungen abgelehtn.

Wenn die Verbindung an das Speisungsnetz mit Steckdose durchgefuhrt wird:

• Auf das Speisungskabel (wenn nicht vorhanden) einen genormten Stecker aufbringen, der für die auf dem Hinweisetikett angegebene Last geeignet ist. Die Kabel nach dem Schaltplan der Fig. 14 anschließen und damit die unter aufgeführten Entsprechungen beachten:

Buchstabe L (Phase) = braunes Kabel;

Buchstabe N (Nulleiter) = blaues Kabel;

Symbol" 1一 " Erde = gelb-grunes Kabel;

Das Speisungskabel muss so positioniert sein, daß es nirgendwo eine Übertemperatur von 75 K erreicht.
- Für die Verbindung keine Reduktionen, Adapter oder Nebenschlüsse verwenden, da sie falsche Kontakte mit darauf folgenden gefährlichen Überhitzungen provozieren können.

Wenn die Verbindung direkt an das Stromnetz durchgeführt wird:

• Zwischen das Gerät und das Netz einen einpoligen Schalter setzen, der der Last des Gerätes entspricht, mit Mindestöffnung zwischen den Kontakten von 3 mm.

• Daran denken, daß das Erdungskabel nicht vom Schalter unterbrochen werden darf.

• In Alternative dazu kann die elektrische Verbindung auch durch einen hochensiblen Differentialschalter geschützt sein.
• Es wird dringend empfohlen, das entsprechende gelb-grüne Erdungskabel an eine wirksame Erdungsanlage anzuschreiben.

WARNING: Im Falle einer Auswechselung des Kabels muss die Erdleitung (gelbgrun) an das Klemmbrett angeschlossen sein; sie ist ungebahr 2 cm länger als die anderen Leitungen.

ART DER KABEL

Das Gerätekabel muss mit einem Gummimantel des Typs H05RR-F isoliert sein, und sein Durchschnitt muss den Werten der unteren Tabelle entsprechen.

LABELLE NR.3 : Art und Durchschnitt der Stromkabel

BETRIEB DES OFENS BETRIEBSNAHME DER KOUCHFLÄCHE KABELDURCHMesser
GASOFEN OHNE NUR GASBRENNER 3 X 0.75 mm2GRILL ODER GASOFEN GASBRENNER + 1 ELEKTRISCHE PLATTE 3 X 1 mm2MIT GASGRILL	GASBRENNER + 2 ELEKTRISCHE PLATTEN	3 X 1 mm2
GASOFEN +ELEKTRISCHER GRILL	NUR GASBRENNER	3 X 1 mm2
	GASBRENNER + 1 ELEKTRISCHE PLATTE	3 X 1,5 mm2
	GASBRENNER + 2 ELEKTRISCHE PLATTEN	3 X 2,5 mm2
ELEKTRISCHER OFEN	NUR GASBRENNER	3 X 1,5 mm2
	GASBRENNER + 1 ELEKTRISCHE PLATTE	3 X 2,5 mm2
	GASBRENNER + 2 ELEKTRISCHE PLATTEN	3 X 2,5 mm2

ACHTUNG:

Das Gerät entspricht den Vorschriften der CEE 90/396 Richtlinien für die Gasbenutzung im Haushaltsgebrauch und der Richtlinien CEE 83/336 für die elektromagnetische Verträglichkeit.

Alle unsere Geräte sind nach den europäischen Richtlinien EN 60 335-1 und EN 60 335-2-6 plus den betreffenden Abänderungen, welche den Bestimmungen der Europäischen Richtlinien des Schwachstroms 72/23 und 93/68 entsprechen, projektiert und konstruiert.

WARTUNG DES GERÄTS

AUSWECHSLUNG DER ERSATZTEILE

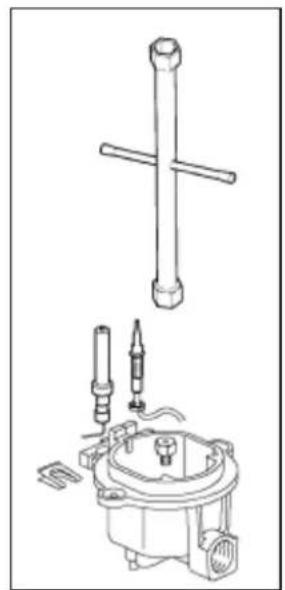

Die Bestandteile wie Knöpf und Brenner können einach ohne das Abmontieren anderer Teile abgenommen werden. Für das Auswechseln der Geräteile wie Dusenfassungen, Hähne und elektrische Bestandteile, muss den Angaben entsprechend Paragraf 'Einstellung der Brenner' gefolggt werden. Im Falle des Auswechselns der Hähne oder des Gasthermostats müssen auch die beiden hinteren Befestigungswinkel der Rampe abmontiert werden. Dazu die 4 Schrauben (2 pro Winkel), die sie an den restlichen Herd befestigt halten, losen, die Schraubenmutter entfernen, welche die vorderen Brennhöhne an der Bedienungsschaltafel befestigt halten, und alle Knöpf abziehen. Im Falle eines Wechsels des Gas- oder Elektrothermostats müssen auch die hinteren Dichtungen abgenommen werden. Dazu die relativen Schrauben losen, um die Thermometerkugel Herausnahmen und neu einsetzen zu konnen. Um die Ofenlampe zu wechseln, reicht es, die Schutzskappe abzuschrauben, die im Inneren des Ofens hervorsteth (Bild 15).

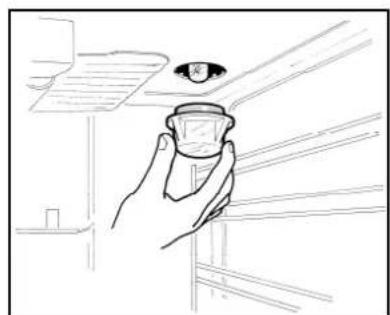

ACHTUNG: Vor dem Auswechseln der Lampe das Gerät vom Stromnetz abschalten.

Bejeglichem Wartungseingriff dar das Gerät nicht mehr an die Netz- und Gasversorgung angeschlossen sein. ACHTUNG: Das mit dem Gerät gefelte Speisungskabel ist mit thisem mittels Verbindung vom Typ X verbunden (entsprechend den Bestimmungen EN 60335-1, EN 60335-2-6 und daraufuffolgenden Änderungen), deshalb kann es ohne Verwendung besonderer Werkzeuge durch ein Kabel desselben Typs wie das montierte ersetzt werden.

Bei Verschleiß oder Beschädigung des Speisungskabels ist es auf Grundlage der in der unterstehenden Tabelle Nr. 3 wiedergegebenen Angaben zu ersetzen:

ACHTUNG: Beim Ersetzen des Speisungskabels muss der Monteur den Erdungsleiter im Verhältnis zu den Phasenleitern ca. 2cm länger halten und außer dem die Hinweise bezüglich des elektrischen Anschlusses beachten.

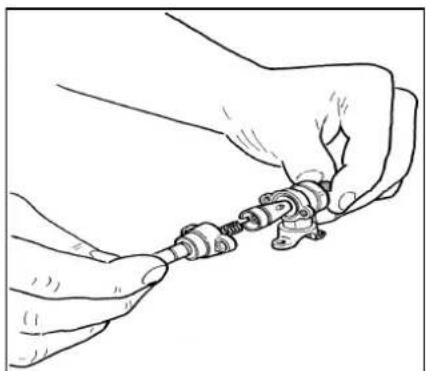

Schmieren der Hähne: (muss von qualifiziertem Personal eines Kundendienstzentrums durchgeführt werden)

Wenn die Bedienung eines Hahnes schwergängig wird, muss er sofort nach den im Folgenden wiedergegebenen Anweisungen geschmiert werden:

1) Den Schaft des Hahns demontieren, indem die zwei auf dem Schaft desselben (Fig. 16) befindlichen Schrauben gelöst werden.
2) Den Dichtungskegel und seinen Sitz herausnehmer und mit einem mit Verdünning getränkten Tuch reinigen.
3) Den Kegel mit dem entsprechendem Fett leicht schmieren:
4) Den Kegel wieder einsetzen, mehrmals bewegen, wieder Herausnahmen, das überflüssige Fett entfernen und sich dessen versichern, daß die Bereiche des Gasdurchflusses nicht verstopt sind.
1) Wieder alle Teile in umgekehrter Reihenfolge der Demontage montieren und das richtige Funktionieren des Hahnes überprüfen.

BEDIENUNG SANLEITUNG UND WARTUNG BESCHREIBUNG DER ARBEITSFLACHENELEMENTE

Dimensionen der Gasbrenner

BRENNER	Dimensionen
Hilfs-brenner	Ø
Halb-Schnell	Ø
Schnell	Ø
Super-Schnell(krone) Ø	130

(mm)

50

70

95

BESCHREIBUNG SCHALTTFEL

Auf der Schalttafel wird, in Übereinstimmung jeder Drehgriffs oder Taste, mit einem kleinen Symbol die Funktion sichbar gemacht. Folgend sind die verschiedene Schaltungen, die sich auf einem Kuchenherd befinden können, aufgelistet:

Das Symbol Zeigt die Anordnung der Brenner auf der Arbeitsflache, der volle Kreis steht fur die Erkennung des in Betrieb befindlichen Brenners.(in thisem Fall der rechte, hintere Brenner)
Das Symbol zeitgt den Herd in Funktion, welcher es auch immer sei( Gasofen Gasgrill - Gasofen Elektrogrill - Backofen mit statischer Beheizung - Schaltknopf mit 9 Positionen)
Das Symbol das Elektrothermostat fur HeiBluftofen
Das Symbol Zeit den Minutenzahler
Das Symbol zeit die Betätigungstaste des Bratspieß (nur Gasofen)
Das Symbol zeit die Taste der Ofenlichtanschaltung (alle außer Heißluftofen)
Das Symbol Zeigt die Drucktaste der Brennerzündung
Das Symbol, ob die Tasten in angeschalteter oder ausgeschalteter Position sind

BENUTZUNG DER BRENNER

Auf der Schalttafel ist über jedem Knopf ein Bild aufgedruckt, das anzeigt welcher Brenner welchem Knopf entspricht. Das Anstecken der Brenner kann auf verschiedene Art erfolgen je nach Geräte typ und seinen charakteristischen Eigenschaften:

• Manuelles Anstecken (im Falle eines Stromausfalles ist dies immer möglich): Den für den Brenner entsprechenden Knopf gegen den Uhrzeigersinn drehen, auf MAXIMUM stellen (große Flamme Bild 17A-17B) und ein angezündetes Streichholz an den Brenner halten.

• Elektrisches Anzünden: Den für den Brenner entspruchenden Knopf gegen den Uhrzeigersinn drehen, auf MAXIMUM stellen (große Flamme Bild 17A-17B) den Zündknopf, der mit einem Stern ausgezeichnet ist, drücken und loslassen, sobald der Brenner angezündet ist.

• Anstecken der Brenner, die mit einer Sicherungsvorrichtung ausgestellt sind (Thermoelement) (Bild 18): Den für den Brenner entsprechenden Knopf gegen den Uhrzeigersinn drehen, auf MAXIMUM stellen (große Flamme Bild 17A-17B), den Knopf drücken und einer der Zündungsvorrichtungen wie oben beschrieben betätigten. Bei erfolgter Anzündung den Knopf für zirka 10 Sekunden gedrückt halten, damit die Flamme das Thermoelement aufheizen kann. Falls der Brenner ausgeht, nach dem der Knopf losgelassen worden ist, den Vorgang von Vorne wiederholen.

MERKE: Den Brenner nicht versuchen anzuzünden, wenn der betreffende Flammerveriler nicht korrekt positioniert ist.

Ratschlage für eine optimale Benutzung der Brenner:

• Für jeder Brenner den geeigneten Topf benutzen (siehe Tabelle Nr.4 und Bild 19).
  Sobald die Kochtemperatur erreicht ist den Knopf auf MINIMUM stellen (kleine Flamine Bild 17A-17B).
• Töppe immer mit Deckel benutzen.

LABELLE NR.4

Brenner Empfohlener Topdurchmesser (cm.)
Hilfsleistung	12-14
Halbschnellbrenner	14-26
Schnellbrenner	18-26
Kronenbrenner	22-26

Achtung: Kochbehälter mit flachem Boden benutzen

ACHTUNG: Bei einem Netzstromausfall konnen die Brenner mit Streichholzern angesteckt werden. Wahrend des Kochens von Lebensmitteln mit Öl und Fette, die leicht entflammbar sind, sollte man sich nicht von der Kochstelle entfernen.

Bei einem Gerät, das mit einer Kristallglasabdeckung ausgestellt ist, muss Vorsicht geboten werden, da sie beim Erhitzen zerspringen kann.

Alle Brenner mussen beim Schlieben mit der Kristallglasabdeckung ausgeschelt sein.

Keine Sprays in der Nähe des eingeschalteten Gerätes benutzen.

Beim Entflammen der Brenner darauf auf achtenden, dass die Topfenkel korrekt positioniert sind. Kinder fern halten. Falls das Gerät mit einer Kristallglasabdeckung ausgestattet ist, die Kochfläche vor dem Schlieben von eventuellen abgesetzten Speiseresten befreien.

ANMERKUNGEN: Die Verwendung eines Gasherdes produziert Hitze und Feuchtigkeit im Raum, in dem er verwendet wird. Es ist deshalb eine gute Belüfung des Raumes nötig, wobei die Öffnungen der natürlichen Belüfung (Fig. 4) frei bleiben müssen und die mechanische Vorrichtung zur Belüfung/Abzugshaube oder Elektroventilator (Fig. 5A und 5B) aktiviert wird. Ein intensiver und large andauernder Gebrauch des Gerätes kann eine zusätzliche Belüfung nötig machen, zum Beispiel das Offnen eines Fensters oder eine wirsamere Belüfung durch Erhöhen der mechanischen Saugleistung, wenn es sie gibt.

BERNUTZUNG DER ELKTKROHERDPLATTEN

Der Elektro- oder Mischherd ist mit zwei verschiedenen Elektroherdplatten ausgestattet:

NORMALE HERDPLATTEN

SCHNELLKOCHPLATTEN (mit einem rotenzentralen Kreis gekennzeichnet)

Normale Elektroplatten und Schnellkochplatten:

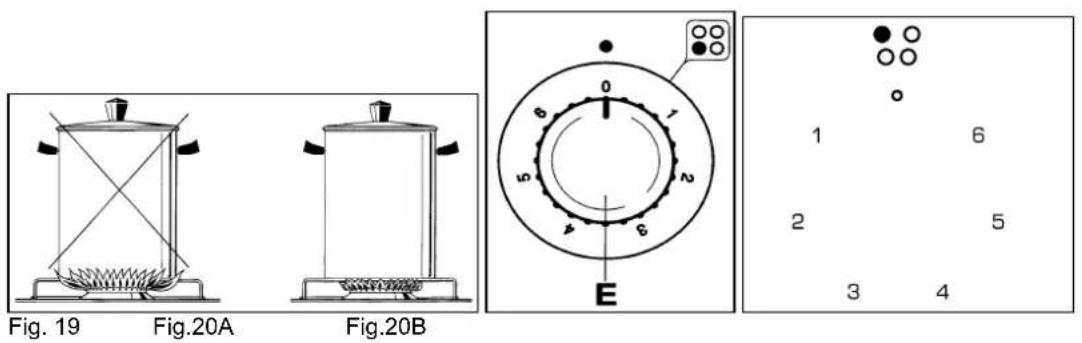

These Platten sind mit einem 6-Positionenknopf ausgestattet (Bild 20A-20B); das Einsatzen der Platten erfolgt durch das Drehen des Knopfas auf die gewünschte Position. Auf der frontalen Schalttafel befindet sich ein Aufdruck, der besagt auf welche Platte sich der Knopf beruft. Das Einsatzen der Platte wird auch von einer Kontrolleuche angegeben, die sich ebenfls auf der Schalttafel befindet.

Wie soll man eine Elektroplatte benutzen:

Wenn man die Platte zum ersten Mal benutzt oder nach einer langem Stillstand, rat man sie auf Position 1 für etwa 30 Minuten einzuschalten, damit eventuelle Feuchtigkeitsrückstände in den inneren Isolierungen eliminiert werden.

Aus reinen hinweisenden Gründen geben wir eine Tabelle mit den nötigen Einstellungen für den optimalen Gebrauch der Elektrokochplatten an. TABELLE 5.

ACHTUNG: Beim ersten Einschalten oder, wenn die Platte für lange Zeit außer Betrieb war, ist es nötig, die Platte für 30 Minuten auf die Position 1 des Umschalters zu stellen, um die eventuelle vom Isoliermaterial absorbierte Feuchtigkeit zu entfernen.

Für eine korrekte Verwendung nicht vergessen:

• Den Boden des Topfes abtrocknen, bevor Sieihn auf die Platte stellen.
• Töppe mit planem und starkem Boden verwenden (siehe Fig. 21).
• Nie Töpfe verwenden, die kleiner sind als die Platte.
• Den Strom erst einschalten, wenn der Topf auf der Platte stehen.

• Für eine large Lebensdauer muß die Platte nach der Benutzung mit den normalen Produkten für Elektroplatten, die im Handel erhältlich sind, behandelt werden, so daß die Oberfläche immer sauber ist; dieser Vorgang verhindert eine eventuelle Oxydation (Rost).

• Auch nach dem Gebrauch bleiben die Platten noch lange heißt, deshalb nicht die Hände oder andere Objekte darauf legen, um Verbrennungen zu vermeiden.

• Sich während des Betriebs der Platten dessen versichert, daß die Griffe der Töppe korrekt positioniert sind. Kinder entfern.
• Wahlend des Kochens von Speisen mit Öl und Fett, die schnell entzündlich sind, darf der Bediener sich nicht vom Gerät entfern.

HINWEIS: Sobald ein Riß auf der Oberfläche der Platte zu sehen ist, das Gerätes sofort vom Stromnetz abschalten.

LABELLE NR.5

NORMALE HERDPLATTE SCHNELLKOCHPLATTE	DURCHFÜHRBARE GARVORGänge
0	Platte
1	Zum Schmelzen von Butter, Schokolade usw. - Zum Aufwärmenkleinerer Flüssigkeitsmengen
2	Zum Aufwärmen großerer Flüssigkeitsmengen - Zur Zubereitung von Cremes und Saucen mit längerer Garzeit
3 Zum Auftauen von Lebensmitteln und zum Garen bei Kochtemperatur
4 Zum Garen von Braten, zartem Fleisch und Fisch
5 Zum Braten von Koteletts und Steaks, für große Braten
6 Zum Kochen großerer Menge von Wasser und zum Frittieren

abgeschaltet

BENUTZUNG DES GASOFENS

Alle Herde mit Gasofen sind mit einem Sicherungsthermostat für die Temperatureinstellung ausgestattet. Mit dem Knopf gegen den Uhrzeigersinn die gewünschte Ofentemperatur auswahlen (Bild 22A-22B). Der Gasofen kann mit einem Gasgrill oder mit einem Elektrogrill, deren Gebrauch auf den spezifischen Seiten hingewiesen wird, ausgestattet sein.

WARNING: Sollte die Flamme des Brenners sich zufällig loschen, muss der Knopf in die Ausgangsposition zurückgedreht werden und eine erneute Zündungarf erst wieder nach mindestens 1 Minute erfolgen.

LABELLE NR.7

POSITION DES THERMOSTATS TEMPERATURE IN \( {\mathrm{C}}^{ \circ } \)
1	120°C
2	140°C
3	160°C
4	180°C
5	200°C
6	225°C
7	245°C
8	270°C

Das Anstecken des Ofenbrenners kann auf verschiedene Arten erfolgen:

Manuelles Anstecken (immer bei Stromausfall möglich) :

Um das Anstecken des Ofens zu bewerkstelligen, muss die Ofentür geöffnet und der Knopf (Bild 23) gedrecht werden, bis er mit der Nr. 8 auf der Anzeichen- Skala übereinstimmt. Gleichzeitig ein entzündetes Streichholz an das Zündrohr halten, das sich auf dem Boden des Ofens befindet. Folglich muss der Thermostatknopf gedrückt werden (auf dieser Weise beginnt der Gaszulauf) und fur weitere 10 Sekunden, nach vollständigem Entflammen des Brenners, gedrückt gehalten werden. Den Knopf loslassen und kontrollieren ob der Brenner angezündet bleibt, ansonsten muss der Vorgang wiederholt werden.

• Elektrische Anzündung: (nur für Modèle, die mit dieser Einrichtung ausgestattet sind):

In thisem Fall musn praventiv die Ofentur offnen und den Drehgriff bis auf die Position der maximalen Temperatur drucken und drehen (Nummer 8). Dann den Drehgriff des Thermostats drucken (Versionen mit Drehgriffzundung). Ungefahr 10 Sekunden nach der vollständigen Zundung des Brenners warten und den Drehgriff loslassen. Kontrollieren Sie, dass der Brenner nicht erloschen ist, andernfalls die Vorgehensweise wiederholen. Fur die Kuchenherde, die nicht mit einer Drehgriffzundung ausgestattet sind, den Drehgriff des Thermostats und die Taste mit dem Funkensymbol drucken, ungefahr 10 Sekunden nach der vollständigen Zundung des Brenners warten und den Drehgriff loslassen. Kontrollieren Sie, dass der Brenner nicht erloschen ist, andernfalls die Vorgehensweise wiederholen.

Die Ansteckungsvorrichtung darf nicht mehr als 15 Sekunden bedient werden; wenn nach thisem Zeitabschnitt der Brenner nicht angezündet ist, die Vorrichtung nicht mehr betätigten und die Ofentür offen, oder mindestens 60 Sek. bis zu einem neuen Versuch abwarten.

ACHTUNG: Das Anstecken des Ofens immer bei geöffneter Tur vornehmen. Wahrend der Ofenbenutzung die Herdabdeckung offen setzen, um eine Überhitzung zu vermeiden.

WARNING: Bei der Erstbenutzung des Ofens ist es wichtig den Ofen bei zirka 250^ Grad für 15-30 Minuten leer eingeschaltet zu halten, um die Feuchtigkeit und die Gerüche der inneren Isolierungen zu beseitigen.

Während des normalen Ofengebrauchs nach dem Anstecken und der Temperaturwahl zirka 15 Minuten vorheizen, bevor die Speisen in den Ofen gestellt werden.

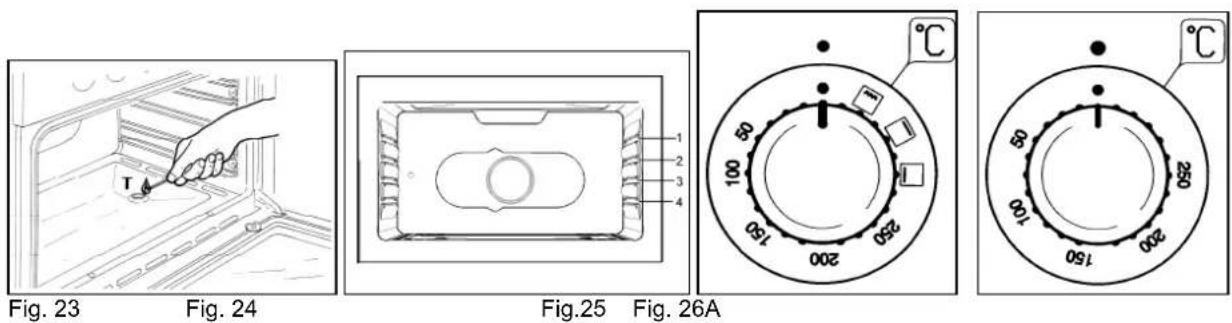

Der Ofen ist mit vier Schieren in verschiedene Hohen ausgestattet (Bild 24), auf denen Ofenroste oder Bleche eingeführt werden können. Um eine starke Verschmutzung des Ofens zu vermeiden, raten wir das Fleisch direkt auf dem Blech oder auf dem Rost mit einem Blech darunter, zu braten. In der unteren Tabelle werden die Kochzeiten und die Position der Bleche für die verschiedene Lebensmittel angegeben. Die persönliche Erfahrung wird zu eventuellen Veränderungen der in der Tabelle angegebenen Werte führen. Es wird auf jeder Fall angeraten, die Rezeptanweisungen zu befolgen.

LABELLE NR.8

KÖCHTABELLE FÜR GASOFENS
	TEMPERATURHöHE IN C°	ANBRINGEN	MINUTEN
FLEISCH
SCHWEINEBRATEN	220	3	60-70
RINDERBRATEN	250		3
OCHSENBRATEN	240		3
KALBSBRATEN	220		3
LAMMBRATEN	220		3
ROAST BEEF 230 3 55-65
HASENBRATEN	235		3
KANINCHENBRATEN	220		3
TRUTHAHNBRAIN	235	3	50-60
GANSBRATEN	225	3	60-70
ENTEBRATEN	235	3	45-60
HUHNBRATEN	235		3
FISCH	200-225	2	15-25
BACKWAREN
OBSTORTE	200	2	35-40
TROCKENKUCHEN	190	2	50-55
BRIOCHEs	175	2	25-30
PAN DI SPAGNA	235 2	20
BREZEL	190	2	30-40
BLÄTTERTIGGEBÄCK	220	2	20
ROSINENFLADEN	220	2	15-20
STRUDEL	180	2	15-20
PLÄTZCHEN	190	2	15
APFELKUCHEN	220	2	20
PUDDING	220	2	20-30
TOAST	250	3	5
BROT	220	2	30
PIZZA	220	2	20

	50-60
	60-70
	60-70
	45-55
	40-50
50-60
	40-45

GEBRAUCH DES THERMOSTATS MIT SERIENUMSCHALTER (HERDE MIT ELEKTROSTATISCHEM OFEN MIT NUR EINEM BEDIENUNGSKNOPF)

Der Elektrofoen wird von einem Elektrothermostat geregelt, an dem ein Umschalter angeschlossen ist, der die Einschaltung der Widerstände bestimmt. Der Elektrofoen kann mit einem Elektrogrill ausgestellt sein, dessen Gebrauch auf den folgenden Seiten beschreiben wird. Der Ofen wird von 2 Widerständen geheizt, einer befindet sich oben und einer unter. Beim Drehen des Knopf (Bild 25) Goes derunte Widerstand und der obere auBen liegende Widerstand an und man kann mit dem Thermostat auf dem die Temperaturskala aufgedruckt ist, die gewunschte Temperatur zwischen 50^ und 250^ einstellen. Eine orange Kontrolleuche signalisiert beim Erliesen, dass die gewahte Temperatur im Ofen erreicht ist; es ist also normal, dass die Kontrolleuche während des Betriebs an- und ausgeht. Geht die Drehung uber 250^ hinaus, findet man 3 feststehende Positionen:

das Symbol ① bedeutet,dassnurderWiderstandvonwenigerals1600Weingeschaltetist;
das Symbol bedetet, dass nur der obere, frei liegende Wunderstand von mehr als 1200W eingeschaltet ist;
das Symbol bedetet, dass nur der eine Widerstand des Grills von 1600W eingeschaltet ist; (siehe entsprechenden Paragraph).

In diesen Positionen wird die Temperatur nicht vom Thermostat kontrolliert.

GEBRAUCH DES ELEKTROHERMOSTATS

(HERDE MIT ELEKTROSTATISCHEM OFEN MIT GETRENNTEN BEDIENUNGSKNOPFN, MIT STATISCHEM HEISSLUFTOFEN UND MIT MULTIFUNKTIONSÖFEN)

Das in den verschiedenen Modellen eingebaute Thermostat hat die Funktion, die Innentemperatur des Ofens zwischen 50^ und 250^ konstant zu halten.

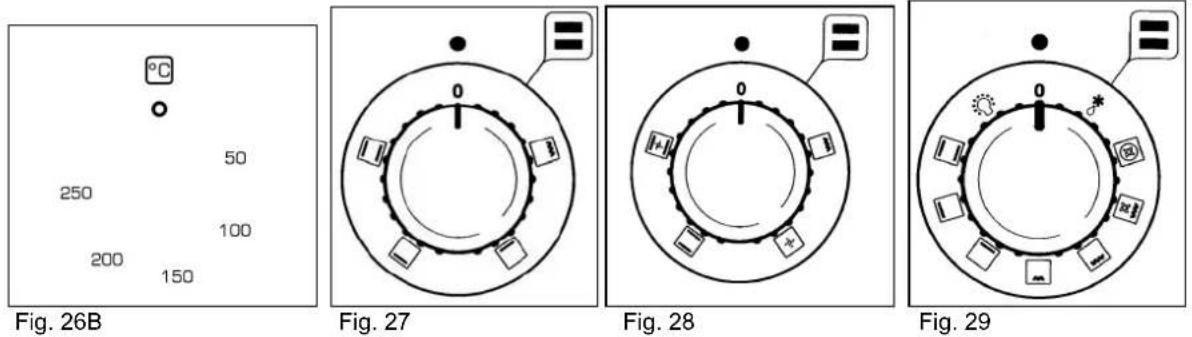

Den Knopf im Uhrzeitigersinn solange drehen (Bild 26A-26B), bis die gewähte Temperatur, die sich auf dem Ring des Knopfes aufgedruckt ist, mit dem aufgedrucktem Anzeiger auf der frontalen Schalttafel übereinstimmt. Die Inbetriebnahme des Thermostats wird von der orangen Kontrolleuche solange angezeigt, bis die Innentemperatur des Ofens die eingestellte um 10^ übersritten hat, und sie leuchtet wieder auf, falls sie um 10^ die eingestellte Temperatur unterscheiditet. Das Thermostat kann nur den elektrischen Ofenwiderstand regeln, wenn der angeschlossene Umschalter sich auf einen der Positionen für die Funktion der Ofenwiderstände befindet; falls der Umschalter sich auf Position 0 befindet, hat das Thermostat keinen Einfluss auf die Ofenwiderstände, die ausgescheltet bleiben.

GEBRAUCH DES UMSCHALTERES 4 + 0

(HERDE MIT ELEKTROSTATISCHEM OFEN MIT GETRENNTEN BEDIENUNGSKNOPFN)

Der Umschalter 4 + 0 der bei den Modellen mit elektrostatischen Ofen benutzt wird, dient, parallel zum Thermostat, zur Regulierung der Ofenwiderstande. Um diese zu betreiben muss man sowie den Umschalters (Bild 27), als auch den Thermostatregler drehen; beim Drehen von nur einer der beiden Knopfe erzielt man keinen Effekt auf den Ofen, außer dem Anschalten der Ofenlampe oder die Rotisserie, falls sie eingestellt sind.

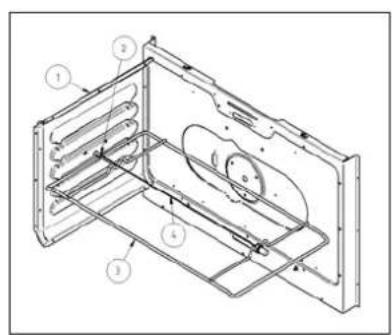

Der Elektrofen wird von 3 Widerstanden geheizt: ein unterer und zwei obere; beim Drehen des Umschalters schaltet sich der Widerstand betreffend des Symbols auf dem Ring des Knopfes ein, aber um sie zu aktivieren muss man den Thermostatregler solange drehen, bis die orange Kontrolleuche aufleucht et und das Funktionieren des Widerstandes angibt. Wir der Umschalter auf irgendeine der neun Funktionsmoditäten gestellt, Goes auch, gleichzeitig mit dem betreffenden Widerstand, die Ofenlampe an. Das An- und Ausschalten der Ofenwiderstände, nach der gewünschten Temperatur- und Widerstandswahl, wird vom Thermostat bestimmt; thereof is normal, dass während dem Betrieb die Kontrollampe an- und ausgeht.

Um den Elektrofen auszuschalten muss, der Umschalter auf Position 0 gebracht werden. Damit das Thermostat keinen Einfluss mehr auf die Widerstände hat; wird der Thermostatregler auf 0 gestellt. Es werden die Widerstände ausgeschaltet, aber es bleibt weiterhin die Möglichkeit bestehen die Rotisserie und die Ofenlampe mit dem Umschalter zu bedieten.

Der Umschalter hat 4 verschiedene feststehende Positionen, die den 4 verschiedenen Ofenfunktionen entsprechen:

das Symbolbedeutet,dass der unter Widerstand von 1600W und der obere von 1200W eingeschaltet sind;
das Symbol bedeutet, dass nur der obere, frei liegende Widerstand von mehr als 1200W eingeschaltet ist;
- das Symbol bedeutet, dass nur der Widerstand von weniger als 1600W eingeschaltet ist;
das Symbol bedeutet, dass die rotisserie und der Widerstand des Grills von 1600W eingeschaltet ist.

Wenn der Knopf auf einer der vier Positionen steht, Goes das Ofenlicht immer an, das heißt, dass der Ofen am Stromnetz angeschlossen ist.

GEBRAUCH DES UMSCHALTERES 4 + 0

(HERDE MIT ELEKTROSTATISCHEM HEISSLUFTOFEN)

Der Umschalter 4 + 0 der bei den Modelen mit elektrostatischen Heissluftofen benutz wird, dient, parallel zum Thermostat, zur Regulierung des Motorventilators und der Ofenwiderstände. Um diese zu betreiben muss man sowie den Umschalters (Bild 28), als auch den Thermostatregler drehen; beim Drehen von nur einer der beiden Knopfe erzielt man keinen Effekt auf den Ofen, außer dem Anschalten der Ofenlampe oder dem Motorventilator, falls sie eingestellt sind.

Der Elektrofoen wird von 3 Widerstanden geheizt: ein unterer und zwei obere; beim Drehen des Umschalters schaltet sich der Widerstand betreffend des Symbols auf dem Ring des Knopfes ein, aber um sie zu aktivieren muss man den Thermostatregler solange drehen, bis die orange Kontrolleuche aufleucht et und das Funktionieren des Widerstandes angibt. Wir der Umschalter auf irgendeine der neun Funktionsmoditäten gestellt, Goes auch, gleichzeitig mit dem betreffenden Widerstand, die Ofenlampe an. Das An- und Ausschalten der Ofenwiderstände, nach der gewünschten Temperatur- und Widerstandswahl, wird vom Thermostat bestimmt; davon ist es normal, dass während dem Betrieb die Kontrollampe an- und ausgeht.

Um den Elektrofoen auszuschalten muss, der Umschalter auf Position 0 gebracht werden. Damit das Thermostat keinen Einfluss mehr auf die Widerstände hat; wird der Thermostatregler auf 0 gestellt. Es werden die Widerstände ausgeschaltet, aber es bleibt weiterhin die Möglichkeit bestehen den Motorventilator und die Ofenlampe mit dem Umschalter zu bedieren.

Der Umschalter hat 4 verschiedene feststehende Positionen, die den 4 verschiedenen Ofenfunktionen entsprechen:

das Symbebeduet, dass der Widerstand von weniger als 1600W und der obere Widerstand von mehr als 1200W+ der Motorventilator eingeschaltet sind;
das Symbolbedeutet,dass der unter Widerstand von 1600W und der obere von 1200W eingeschaltet sind;
das Symbolbedeutet,dassur derMotorventilatoreingeschaltetist;

das Symbol bedeutet, dass nur der Widerstand des Grills von 1600W eingeschaltet ist.

Wenn der Knopf auf einer der vier Positionen steht, Goes das Ofenlicht immer an, das heigt, dass der Ofen am Stromnetz angeschlossen ist.

GEBRAUCH DES UMSCHALTERES 9 + 0 (HERDE MIT ELEKTRO-MULTIFUNKTIONSOFEN)

Der Umschalter 9 + 0 in den Modelen mit Multifunktionsofen regelt, parallel zum Thermostat, den Motorventilator und die Widerstände des Ofens. Um diese anzuschlieben, muss sowie der Umschalter 9 + 0 (Bild 29-30) als auch der Thermostatregler benutzt werden; beim Drehen von nur einer der beiden Knopfen erzielt man keinen Effekt auf den Ofen außer dem Anschalten der Ofenlampe oder dem Motorventilator falls sie eingestellt sind.

Der Elektrofoen wird von 4 Widerstanden geheizt: ein unterer, zwei obere und eine runde; beim Drehen des Umschalters schaltet sich der Widerstand betreffend des Symbols auf dem Ring des Knopfes ein, aber um sie zu aktivieren muss man den Thermostatregler solange drehen, bis die orange Kontrolleuche aufleucht et und das Funktionieren des Widerstands angibt. Wird der Umschalter auf irgendeine der vier Funktionsmoditäten gestellt, Goes auch, gleichzeitig mit dem betreffenden Widerstand, die Ofenlampe an. Das An- und Ausschalten der Ofenwiderstände, nach der gewünschten Temperatur- und Widerstandswahl, wird vom Thermostat bestimmt; thereof is normal, dass während dem Betrieb die Kontrollampe an- und ausgeht.

Um den Elektrofoen auszuschalten, muss der Umschalter auf Position 0 gebracht werden. Damit das Thermostat keinen Einfluss mehr auf die Widerstände hat; wird der Thermostatregler auf 0 gestellt. Es werden die Widerstände ausgeschaltet, aber es bleibt weiterhin die Möglichkeit bestehen den Motorventilator und die Ofenlampe mit dem Umschalter zu bedieren.

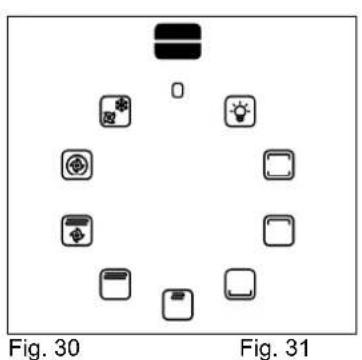

Der Umschalter hat 9 verschiedene feststehende Positionen, die den 9 verschiedenen Ofenfunktionen entsprechen:

das Symborbedeutet,dassnur die Ofenlampeingeschaltetist;
- das Symbole bedeutet, dass der unterere Widerstand von 1600W und der obere von 1200W eingeschaltet sind;
das Symbol bedetet, dass nur der obere, frei liegende Widerstand von mehr als 1200W eingeschaltet ist;
das Symbol bedeutet, dass nur der Widerstand von weniger als 1600W eingeschaltet ist;
das Symbol bedeutet, dass nur der Widerstand des Grills von 1600W eingeschaltet ist;
das Symbol bedetet, dass der auBere Wunderstand von mehr als 1200W und der Wunderstand des Grills von 1600W eingeschalten sind;
das Symbol bedetet, dass der auBere Wunderstand von mehr als 1200W und der Wunderstand des Grills von 1600W+ Motorventilator eingeschalten sind;
das Symbedeutet, dass der Kreiswiderstand von 2800W und der Motorventilator eingeschaltet sind;
- das Symboledeutet,dassur derMotorventilatoreingeschaltetist.

Wenn der Knopf auf einer der neun Positionen steht, Goes immer das Ofenlicht an, das heißt, dass der Ofen am Stromnetz angeschlossen ist.

BENUTZUNG DES OFENS NACH HERRKÖMMLICHER ART

Be der Erstbenutzung des Ofens ist es wichtig den Ofen bei zirka 250^ Grad fur hochstens 30 Minuten aufzuheizen, um die Feuchtigkeit und die Gerüche der inneren Isolierungen zu beseitigen.

Der Ofen ist mit vier Schieren in verschiedene Hohen ausgestattet (Bild 24), auf denen Ofenroste oder Bleche eingeführt werden können. Um eine starke Verschmutzung des Ofens zu vermeiden, raten wir, das Fleisch auf dem Blech oder auf dem Rost mit einem Blech darunter, zu braten. In der Tabelle Nr. 8 werden die Kochzeiten und die Position der Bleche für die verschiedene Lebensmittel angegeben. Die persönliche Erfahrung wird zu eventuellen Veränderungen der in der Tabelle angegebenen Werten führen. Es wird auf jeder Fall geraten, die Rezeptanweisungen zu befolgen.

LABELLE NR.8

KOCHTABELLE FÜR ÖFEN NACH HERRKÖMMLICHER ART
TEMPERATURHÖHE IN C°		ANBRINGEN	MINUTEN
FLEISCHE
SCHWEINEBRATEN	225		4
RINDERBRATEN	225		4
OCHSENBRATEN	250		4
KALBSBRATEN	225		4
LAMMBRATEN	225		4
ROAST BEEF	230	4	50-60
HASENBRATEN	250	4	40-50
KANINCHENBRATEN	250	4	60-80
TRUTHAHNBRRATEN	250	4	50-60
GANSBRATEN	225	4	60-70
ENTEBRATEN	250	4	45-60
HUHNBRATEN	250		4
FISCH	200-225	3	15-25
BACKWAREN
OBSTORTE	225	3	35-40
TROCKENKUCHEN	175-200	3	50-55
BRIOCHES	175-200	3	25-30
PAN DI SPAGNA	220-250	3	20-30
BREZEL	180-200	3	30-40
BLÄTTERTIGGEBÄCK	200-220	3	15-20
ROSINENFLADEN	250	3	25-35
STRUDEL	180	3	20-30
PLÄTZCHEN	180-200	3	40-50
APFELKUCHEN	200-220	3	15-20
PUDDING	200-220	3	20-30
TOAST	250	4	5
BROT	220	4	30
PIZZA	220	3	20

40-50

40-45

60-80

60

50-6

BENUTZUNG DER ELEKTROSTATISCHEN HEISSLUFTÖFEN

Be der Erstbenutzung des Ofens ist es wichtig den Ofen bei zirka 250^ Grad fur hochstens 30 Minuten aufzuheizen, um die Feuchtigkeit und die Gerüche der inneren Isolierungen zu beseitigen.

Den Ofen vor der Benutzung auf die gewünschte Temperatur bringen d.h. warten bis die orange Kontrollampe ausschaltet ist. Dieser Ofen ist mit einem Ventilator ausgestattet, die heiße Luft horizontal zirkulieren laßt, sodass die von dem oberen und unteren Widerstand erzeugte Hitze gleichmäßig verteil wird. Der Vorzug dieser Funktion ist, dass im elektrostatischen Heissluftofen gleichzeitig Verschiedenes gebraten oder gebacken werden kann, ohne dass der Geschmack der Speisen beeinflusst wird.

Die Zirkulation der offen Luft erlaubt eine gleichmäßige Verteilung der Hitze. Das Vorheizen des Ofens kann erspart werden, trotzem es bei besonder delikaten Backwaren vor der Blecheingabe vorzuziehen ist.

Das Heissluftsystem ändert teilweise die vielseitigen Kenntnisse über das traditionelle Backen und Braten. Das Fleisch zum Beispiel muss während des Bratens nicht mehr gewendet werden und man kann beim Bratspieß auf den Bratenwender verzachten und das Fleisch direkt auf den Bratrost legen.

LABELLE NR.9

KOCHTABELLE FÜR DER ELEKTROSTATISCHEN HEISSLUFTÖFEN
	TEMPERATURHÖHE IN C°	ANBRINGEN	MINUTEN
FLEISCHE
SCHWEINEBRATEN	210		3/4
RINDERBRATEN	210		3/4
OCHSENBRATEN	230		3/4
KALBSBRATEN	210		3/4
LAMMBRATEN	210		3
ROAST BEEF 215 3/4 50/60
HASENBRATEN	230	3/4	40/50
KANINCHENBRATEN	230	3	60/80
TRUTHAHNBRAIN	230	3	50/60
GANSBRATEN	200		3
ENTEBRATEN	230	3/4	45/60
HUHNBRATEN	230	3/4	40/45
FISCH	180-200	3/4	15/25
BACKWAREN
OBSTTORTE	210	3	35/40
TROCKENKUCHEN	160-180	3
BRIOCHEs	160-180	3	25/30
PAN DI SPAGNA	200-230	3	20/30
BREZEL	160-180	3	30/40
BLÄTTERTIGGEBÄCK	180-200	3	15/20
ROSINENFLADEN	230	3	25/35
STRUDEL	165
PLÄTZCHEN	165-190	3
APFELKUCHEN	180-200	3	15/20
PUDDING	180-200	3	20/30
TOAST	230	3	5
BROT	200	3	30
PIZZA	200	3	20

BENUTZUNG DES ELEKTRISCHEN HEISSUMLUFTOFENS

Bei der Erstbenutzung des Ofens ist es wichtig den Ofen bei zirka 250^ Grad fur hochstens 30 Minuten aufzuheizen, damit die Feuchtigkeit und die Gerüche von den inneren Isolierungen entfernrt werden.

Den Ofen vor der Benutzung auf die gewünschte Temperatur bringen, d.h. warten, bis sich die orange Kontrollampe ausschaltet. Diese Ofen ist mit einem runden Widerstand, in deren Inneren sich ein Ventilator befindet, ausgestattet, welche die heiße Luft horizontal zirkulieren laßt. Der Vorzug dieser Funktion ist, dass im Heissluftofen gleichzeitig Verschiedenes gebraten oder gebacken werden kann, ohne dass der Geschmack der Speisen beeinflusst wird.

Die Zirkulation der offen Luft erlaubt eine gleichmäßige Verteilung der Hitze. Das Vorheizen des Ofens kann erspart werden, trotzem es bei besonder delikaten Backwaren vor der Eingabe vorzuziehen ist.

Das Heissluftsystem ändert teilweise die vielseitigen Kenntnisse über das traditionelle Backen und Braten. Das Fleisch zum Beispiel muss während des Bratens nicht mehr gewendet werden und man kann beim Bratspieß auf den Bratenwender verzachten und das Fleisch direkt auf den Bratrost legen.

LABELLE NR.10

BEDIENUNGSTABELLE FÜR HEISSLUFTÖFEN
	TEMPERATURHÖHE IN C°	ANBRINGEN	MINUTEN
FLEISCHE
SCHWEINEBRATEN	160-170	3	70-100
RINDERBRATEN	170-180	3	65-90
OCHSENBRATEN	170-190	3	40-60
KALBSBRATEN	160-180	3	65-90
LAMMBRATEN	140-160		3
ROAST BEEF	180-190	3	40-45

100-130

HASENBRATEN	170-180		3
KANINCHENBRATEN	160-170		3
TRUTHAHNBRATEN	160-170		3
GANSBRATEN	160-180		3
ENTEBRATEN	170-180		3
HUHNBRATEN	180		3
FISCH	160-180	3-4	s/peso
BACKWAREN
OBSTORTE	180-200	3	40-50
TROCKENKUCHEN	200-220	3	40-45
BRIOCHES	170-180	3	40-60
PAN DI SPAGNA	200-230	3	25-35
BREZEL	160-180	3	35-45
BLÄTTERTIGEBÄCK	180-200	3	20-30
ROSINENFLADEN	230-250	3	30-40
STRUDEL	160	3	25-35
PLÄTZCHEN	150-180	3
APFELKUCHEN	180-200	3	18-25
PUDDING	170-180	3	30-40
TOAST	230-250	3	7
BROT	200-220	3	40
PIZZA	200-220	3	20

30-80-100 160-240

50-60

BENUTZUNG DES ELEKTROSTATISCHEN GRILLS

Der elektrische Grill kann sowie mit dem Gasofen als auch mit dem Elektrofoen verbunden werden. Im ersten Fall wird er, die betreffende Taste druckend, zusammen mit dem Bratenwender reguliert. Im zweiten Fall wird er von dem Thermostatregler des Ofens (siehe auch Benutzung des Elektrofoens) reguliert, während die Taste ausschließlich den Bratenwender aktiviert. Wie beim Gasgrill kann auch der Elektrogrill zum Grillen auf dem Ofenrost oder für den Bratenwender benutzt werden:

WICHTIG: Die Verwendung des statischen elektrischen Grillsarf nur mit geschlossener Tur erfolgen,

Grillen auf dem Ofenrost: In dieser Fall den dazu gehörenden Rost auf Höhe 1 oder 2 positionieren und die Lebensmittel zum Grillen darauf auf legen, während das Ofenblech auf die darunterliegende Höhe eingeschoben wird, um den Bratsud aufzufangen.

Dann den Widerstand des Grills, die betreffende Taste druckend (bei Gasfen) einschalten oder das Thermostat auf die betreffende Position umschalten (bei Elektrofen).

Grillen mit Bratenwender: Dienz zum Grillen mit dem sich drehenden Spiel. In dem Ofen die Spielfassungen seitlich auf den Rost auf Hohe 3 anbringen. Die Gerichte aufspiezen und alles in den Ofen geben, damit die Spitze in die Welle einfahren, die am hinteren Teil des Ofens hervorsteht, und den vorderen Teil des Spielles in die Spielfassungen legen (Bild 31). Das Blech in einer der unteren Schieren einfahren, die Taste, die den Bratenwender und den Widerstand einschaltet, drucken (bei Gasofen) oder das Thermostat auf die betreffende Position umschalten und die Taste mit dem Bratwendersymbol drucken (bei Elektrofoen).

WARNING: Die Ofenteile konnen sich während des Grillens sehr erhitzen.

EsistwichtigKinderausderKüchefernzhaften.

BENUTZUNG DES ELEKTRO-HEISSLUFTGRILLS

Mit dem Elektro- Heissluftgrill ist nur der Multifunktionsofen ausgestattet. Den Umschalter 9 + 0 auf die betreffende Position stellen, um den Widerstand des Grills von 1200 + 1600W und den Motorventilator anzustellen. Für ein optimales Grillen den Ofenrost auf eine mittlere Hohe und das Ofenblech darunter einschieben.

WICHTIG: Wahrend der Benutzung des Elektro- Heissluftgrills den Thermostatregler nicht über 175^ , zwischen 150^ und der 200^ , einstellen, um eine Überhitzung der Vorderseite des Geräts zu vermeiden; Das Heissluftgrillen muss in der Tat bei geschlossener Tur erglogen.

Vermerk:

Die Herde sind mit einem Tangensabkuhlventilator ausgestattet, der betätigt wird,每日经济 Mal, wenn ein oder beiden Öfen eingeschalten werden. Der Ventilator verursacht die Ausweisung der Luft ausgehend von der Fuge, die zwischen dem Bedienungsfeld und der Tur des Ofens angesiedelt ist, indem er so der Bedientafel und der Tur des Ofens erlaubt, eine kältere Temperatur im Laufe des Funktionierens der Herde beizubehalten.

ANALOGGESTEUERTE UHR MIT MINUTENZAHLER (Bild 32)

Die analoggesteuerte Uhr mit Minutenzahler meldet dank einem Hörsignal dasstattgefundene Kochen eines Gerichtes nach dem Vergehen einer Zeit.

Um die Uhr einstellen zu konnen, muß man den Zapfen drücken und mit Uhrzeigersinn drehen, dann hijl lessen und mit Uhrzeigersinn drehen sobald die Nutmutter das Symbol der angekreuzten Glocke erreicht. So Funktioniert nur die Uhr.

Fur den Betrieb des Minutenzahlers muß man den Zapfen mit Uhrzeigersinn drehen, ohneihn zu drucken. Die Nutmutter erlaubt die Wahl des Zeitaumes, nach dem die Uhr klingeln wird.

ACHTUNG: Die Backzeit wird nicht vom akustischem Signal unterbrochen. Der Benutzer muss den Ofen mit den betreffenden Knopf ausschalten.

BENUTZUNG DES TIMERS

Der Timer gibt durch ein akustisches Signal an wann die Kochzeit eines Gerichts abgelaufen ist. Für seinen Gebrauch den Knopf (Bild 33-34) mit dem Uhrzeigersinnomal ganz aufdrehen. Anschließlich den Knopf gegen den Uhrzeigersinn auf die gewünschte Backzeit stellen.

ACHTUNG: Die Backzeit wird nicht vom akustischem Signal unterbrochen. Der Benutzer muss den Ofen mit den betreffenden Knopf ausschalten.

SÄUBERUNG DES GERÄTS

Vor jeglicher Säuberung das Gerät von dem Stromnetz abschalten und den Hahn für die Gaszufuhr schlieben.

Säuberung der Kochfläche:

Die Brennerkopfe, die emaillierten Edelstahlgitter, die emaillierten Deckelchen und die Flammenverteiler mssre regelmäßig mit lauwarmen Seifenwasser gesäubert, abgeschült und gut abgetrocknet werden.

Flüssigkeit die eventuell beim Kochen über die Töpe tritt, muss immer mit einem trockenen Tuch aufgewischt werden.

Falls das Öffnen oder Schlieben von einer der Hähne schwierig sein sollte, diese nicht gewaltsam betätigten, sondern sofort den technischen Wartungs Dienst rufen.

Säuberung der emailierten Teile:

Um die emaillierten Teile bei gutem Zustand zu erhalten, sollten sie oft mit Seifenwasser gereinigt werden. Keine Scheuermittel benutzen. Auch Säure oder alkalische Substanzen (Essig, Zitronensaat, Salz, Tomatensaat usw.) sollenn sofort von den noch warmen emaillierten Teilen abgewaschen werden.

Säuberung der Edelstahlteile:

Die einzelnen Teile mit Seifenwasser reinigen und mit einem weichen Tuch abrocknen. Der Glanz bleibt erhalten, indem man regelmäßig die vom Handel vorgesehenen Produkte benutzt. Nie Scheuermittel benutzten.

Säuberung der Flammenverteiler der Brenner:

Da sie einfach aufgelegt sind, reicht es sie von ihren Plätzen abzuheiten und mit Seifenwasser abzuwaschen. Nachdem sie gut abgetrocknet sind und die Öffnungen auf eventuelle Verstopfung hin kontrolliert worden sind, sie wieder korrekt auf ihren Platz legen.

Säubern der Innenseite der Backofenscheiben:

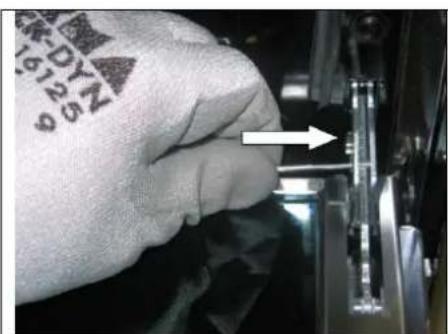

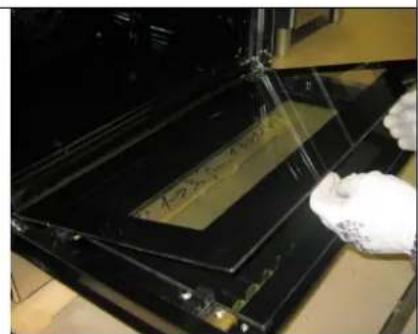

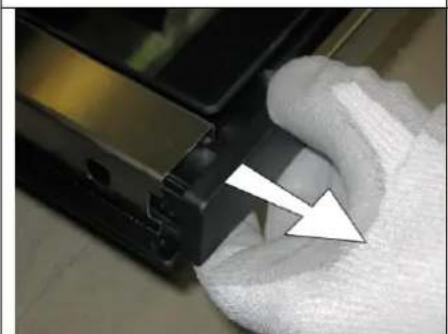

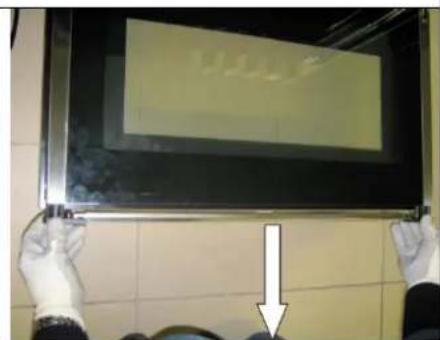

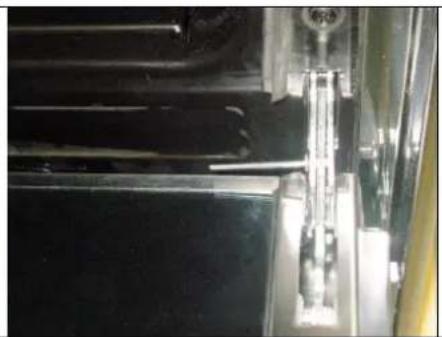

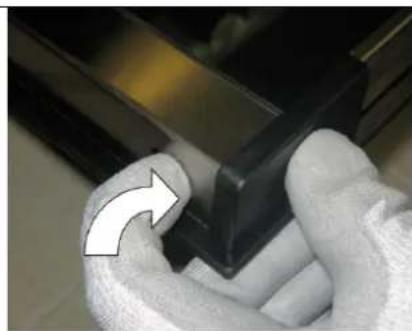

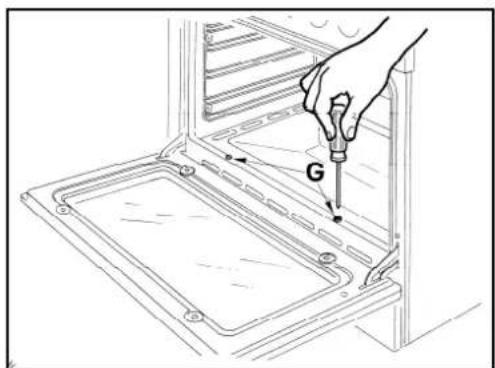

Ein Merkmal des Backofens ist, dass die innere Scheibe ausgebaut werden kann, um die Scheibeninnen zu reinigen. Dieser Vorgang ist bei kaltem Backofen und mit einem feuchten Wischtuch durchzuführen, wobei darauf zu achten ist, dass diese nicht kratzt. Um die Innenscheibe abnehmer zu konnen, sind die Scharniere durch Einsetzen des mitgelieferten Nagels in die Scharniere (Abb. 35-36) zu blockieren. Danach die Innenscheibe gemäß Abb. 37 und Abb. 40 abnehmer.

Um die Tur wieder zusammenzusetzen, die Vorgänge in umgekehrter Reihenfolge ausführten, Abb. 41 und Abb. 46 abnehmer.

Säubern des Innenraums des Backofens:

Um den Ofen gründlicher zu reinigen, die Tur gemäß der nachstehenden Anleitung abnehmer. Den mitgelieferten Nagel in die Scharnere einsetzen (Abb. 35-36). Die Tur in halboffene Position bringen und das Türen von Hand zu sichziehen, bis es sich aus der Befestigung lost. Um die Ofentür wieder einzusetzen, in umgekehrter Reihenfolge vorgehen. Ferner sind die seitlichen Roste einfach abschraubbar, indem die Ringmuttern, mit denen sie am Ofen befestigt sind, abgeschraubt werden.

TECHNISCHE DATEN:

POTENZ UND KONSUM DER GASBRENNER: Siehe Tabelle 1 Kapitel 'Anpassung der verschiedene Gasarten'.

Potenz und Erhitzen der Platten (Watt)
Art der Platten Position	snummer 1 2 3 4 5 6
Ø115 Standard 700W 6+0 65	100 175 250 425	700
Ø145 Standard 1000W 6+0 100	165 250 500 750	1000
Ø145 Schnell 1500W	6+0 135	165 250 500	750	1500
Ø145 Automatisch 1500W	12+0	THERMOSTAT REGULIERUNG
Ø180 Standard 1500W 6+0 135	220 300 850	1150	1500
Ø180 Schnell 2000W	6+0	175	220	300	850	1150	2000
Ø180 Automatisch 2000W	12+0	THERMOSTAT REGULIERUNG

Fig. 1

Fig.2

Fig. 3

Fig. 4

Fig.5

Fig. 6

Fig.7

Fig. 9

Fig.11

Fig.

Fig.

Fig.

Fig. 17A

Fig. 18

Fig. 32

Fig. 33

Fig. 34

Fig. 35 Fig. 36 Fig. 37

Fig. 38 Fig. 39 Fig. 40
