BEDIENUNGSANLEITUNG 6H414 B FAGOR

Sehr wichtig: Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie den Herd benutzen. Dokumente und Zubehör fi nden Sie im Herd.

Diese Bedienungsanleitung ist so konzipiert, dass die Texte mit den entsprechenden Bildern in Beziehung stehen.

Feststellung des Modells

Stellen Sie das Modell Ihres Herdes fest. („a“, „b“, „c“, „d“, „e“, „f“) Vergleichen Sie hierzu das Bedienfeld Ihres Gerätes mit dem auf den Abbildungen.

1

Installation

1.1 Auspacken. Entfernen Sie die Schutzelemente.

1.2 Anschluss an das Stromnetz. Beachten Sie stets die Daten auf dem Typenschild (1.2.1) sowie die Maße des Möbelstücks, in das sie den Herd hineinstellen (1.2.2, 1.2.3).

Backöfen: Das Gerät ist mittels einem einphasigen festen Anschluss an das Netz anzuschließen, bei der eine Nullung (blau) mit Nullleiter gewährleistet sein muss (1.2.4). Führen Sie den Ofen in die Öffnung ein und achten Sie darauf, dass oben kein überschüssiges Kabel verbleibt (1.2.5, 1.2.6). Befestigen Sie den Ofen mit den mitgelieferten Schrauben am Möbelstück (1.2.7).

Herde für Glaskeramikkochfelder: Der Herd wird ausschließlich mit den vom Hersteller empfohlenen Glaskeramikkochfeldern installiert, um Gefahr zu verhindern. Stellen Sie die Kochplatte auf die Arbeitsfl äche und lösen Sie den Schaltkasten (1.2.8) los. Führen Sie die Platte unter Berücksichtigung der Installationsanforderungen in die Öffnung an der Arbeitsfl äche ein (siehe Handbuch für die Platte) (1.2.9). Führen Sie den Herd in die Öffnung an dem Möbelstück ein und lassen Sie dabei Raum für seine Handhabung (1.2.10). Schrauben Sie den Kasten an den Herd (1.2.11, 1.2.12). Schließen Sie die Platte an den Herd an (1.2.13). Führen Sie den Herd ganz ein und befestigen Sie ihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15). Drücken Sie die Anzeigeringe für die Bedienknöpfe je nach Kochstelle (1.2.16) und die Bedienknöpfe (1.2.17) an.

Herd und Mulde: Schließen Sie den Herd ans Netz an (1.2.4). Führen Sie die Mulde unter

Berücksichtigung der Installationsanforderungen in die Öffnung an der Arbeitsfl ä che ein (siehe Handbuch f ü r die Mulde) (1.2.18). F ü hren Sie den Herd in die Öffnung an dem Möbelstück ein und lassen Sie dabei Raum f ü r seine Handhabung (1.2.10). Schlie ß en Sie die Mulde am Herd an (1.2.19). F ü hren Sie den Herd ganz ein und befestigen Sie ihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15).

2

Gebrauch

Vor dem Gebrauch Ihres neuen Herdes heizen Sie ihn zuerst in leerem Zustand auf. (ohne eine Speise, auf Position □, bei 250 °C und 30 Minuten Dauer). Es kann Rauch oder ein unangenehmer Geruch entstehen (dies ist auf Grund der Erwärmung von Fettresten etc. normal). Nach dem Abkühlen des Herdes führen Sie eine Vorreinigung des Innenbereichs mit einem feuchten Lappen durch.

2.1 Zubehör. Je nach Modell verfügen Sie über ein Standard-Blech (2.1.1), ein tiefes Blech (2.1.2) und einen Standard-Rost (2.1.3), die unabhängig voneinander funktionieren. Außerdem können Sie jedes Blech mit dem Standard-Rost (2.1.4) kombinieren, wobei eine Einheit entsteht. Der teilausziehbare Rost (2.1.5) und der ganz ausziehbare Rost (2.1.6, 2.1.7) sind Träger der Bleche bzw. der Einheit (2.1.8). Beachten Sie die Position der Roste beim Einführen in den Innenbereich. Sie sind zur Kippsicherheit seitlich mit Einkerbungen (2.1.9) versehen.

2.2 Position Zubehör. Es stehen Ihnen 5 Positionen für die Zubehörteile ☐1 ☐2 ☐3 ☐4 ☐5 zur Verfügung.

2.3 Einstellen der Zeit. Analoguhr: Drücken Sie den unteren Bedienknopf und drehen Sie ihn (2.3.1). Stellen Sie die Uhrzeit ein (2.3.2). Digitaluhr: Drücken Sie die Taste 📋. Das Symbol 📍 beginnt zu blinken (2.3.3). Stellen Sie die Zeit mit den Tasten +, -(2.3.4) ein. Nach einigen Sekunden hört das Symbol 📍 zu blinken auf (2.3.5).

Anmerkung: Stellen Sie die Zeit nach einer Unterbrechung der Stromzufuhr oder nach der Zeitumstellung wieder ein.

2.4 Zu garende Speisen. Stellen Sie die Speise in den Herd. Wählen Sie das Zubehörteil/die Zubehörteile

und die Position aus. Schauen Sie vorher in der Tabelle zum Garen nach. Schließen Sie die Tür.

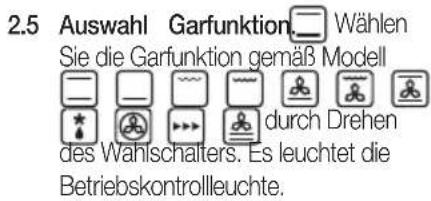

2.5 Auswahl Garfunktion Wählen Sie die Garfunktion gemäß Modell durch Drehen des Wahlschalters. Es leuchtet die Betriebskontrollleuchte.

2.6 Temperaturauswahl Wählen Sie die Temperatur durch Drehen des Wahlschalters. Die Kontrollleuchte geht aus, wenn die gewählte Temperatur erreicht ist.

ZEITFUNKTIONEN

2.7 Auswahl der Dauer. Zeitschalter 📊: Wählen Sie die Minuten durch Drehen des Wahlschalters (2.7.1). Wenn Sie möchten, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position 🔒.

Analoguhr: Drehen Sie den Bedienknopf unten nach links und wählen Sie die Minuten (2.7.2). Wenn Sie möchten, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position 🎨. Stellen Sie sicher, dass der rote Pfeil mit den Stunden, die durch die Uhrzeiger angezeigt werden, übereinstimmt.

Digitaluhr: Drücken Sie die Taste 📊. Das Symbol ▶ beginnt zu blinken (2.7.3). Stellen sie die Dauer mit den Tasten +, -(2.7.4). ein. Nach einigen Sekunden hört das Symbol ▶ zu blinken auf.

2.8 Auswahl Zeit des Beginns.

Analoguhr: Nach Auswahl von Programm, Temperatur und Dauer drücken Sie den Bedienknopf oben und drehen ihn, bis der rote Pfeil die Anfangszeit anzeigt.

2.9 Auswahl Zeit Ende.

Digitaluhr: Nach Auswahl von Programm, Temperatur und Dauer drücken Sie die Taste. Das Symbol ▶ beginnt zu blinken (2.9.1). Stellen Sie die für das Ende gewünschte Zeit durch Drücken der Tasten +, -(2.9.2) ein. Nach einigen Sekunden hört das Symbol ▶ zu blinken auf.

2.10 Funktion Signalgerät.

Analoguhr: Wählen Sie die Position 0 mit dem Bedienknopf des Programms (2.10.1). Drücken und drehen Sie den Bedienknopf oben, bis der rote Pfeil die Zeit für das Signal anzeigt (2.10.2). Dies funktioniert nur bei ausgeschaltetem Herd.

Digitaluhr: Drücken Sie mehrere Male die Taste . Das Symbol beginnt zu blinken (2.10.3). Stellen Sie die Dauer mit den Tasten +, -(2.7.4) ein. Nach einigen Sekunden hört das Symbol zu blinken auf. Dies funktioniert bei ein- und ausgeschaltetem Herd.

2.11 Sperrfunktion. Diese Funktion dient dazu, eine Betätigung durch Kinder zu vermeiden.

Analoguhr: Drücken Sie den Bedienknopf unten und drehen Sie ihn bis zur Auswahl von ⚠. (2.11.1)

Digitaluhr: Drücken Sie 3 Sekunden lang gleichzeitig die Tasten+, Das Symbol wird angezeigt (2.11.2). Zum Aufheben der Sperrung wiederholen Sie diesen Schritt.

Hinweise zum Gebrauch: Nachdem die Garzeit abgelaufen ist, stellen Sie die Funktionsschalter und Temperatur auf Position 0 und den Zeitschalter auf Manual-Position 🚗. Öffnen Sie vorsichtig die Tür des Herdes, da heißer Dampf entweichen kann.

3 Wartung und Reinigung

3.1 Reinigung des Zubehörteile. Die Zubehörteile sind spülmaschinengeeignet. Wenn Sie sie per Hand reinigen, verwenden Sie ein gewöhnliches Spülmittel.

3.2 Reinigung der Seitenführungen. Entfernen Sie die Führungen (3.2.1, 3.2.2), (3.2.3, 3.2.4) entsprechend des Modells. Sie sind spülmaschinengeeignet. Wenn Sie sie per Hand reinigen, verwenden Sie ein gewöhnliches Spülmittel und nehmen Sie einen Schwamm oder eine Bürste zur Hilfe.

3.3 Reinigung des Innenbereichs des Herdes. Schalten Sie das Licht innen an (3.3.1, 3.3.2). Modelle mit glatten Wänden: Reinigung per Hand. Reinigen Sie den Herd bei lauer Temperatur mit einem Lappen mit warmem Wasser und Essig. Modelle mit rauhen Wänden: Selbstreinigend. Garfunktion ☐, bei 250 °C und 30 - 60 Minuten Dauer.

3.4 Reinigen des oberen Abschlusses des Innenbereichs. Wenn der Rost ausziehbar ist (3.4.1, 3.4.2), reinigen Sie ihn durch einen Lappen mit warmen Wasser und Essig.

3.5 Reinigung des Außenbereichs des Herdes. Verwenden Sie neutrale Produkte und trocknen Sie ihn mit einem weichen Lappen gut ab.

Hinweise zum Gebrauch: 1. Stellen Sie sicher, dass der Herd ausgeschaltet ist. 2. Verwenden Sie niemals Dampfreiniger.

4

Problembehebung

Es existiert eine Reihe von Vorfällen, die Sie selbst lösen können.

4.1 Das Gerät funktioniert nicht. Stellen Sie sicher, dass das Gerät angeschlossen ist und/oder dass der Zeitwahlschalter sich nicht auf 0 befindet.
4.2 Während des Garvorgangs entweicht Rauch. Verringern Sie die Temperatur und/oder reinigen Sie den Herd (Punkt 3.3).
4.3 Geräusche nach dem Garvorgang. Das ist normal; der Ventilator ist weiterhin in Betrieb, bis Innen- und Außentemperatur verringert werden.

Die Modelle mit Digitalanzeige enthalten ein Diagnose-System, das jegliche Vorfälle aufspürt und anzeigt. Sie sind auf der Anzeige sichtbar:

4.4 Kein Betrieb. Es blinkt das Symbol 📋 Stellen Sie den Auswahlschalter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.5 Kein Betrieb. Es blinkt das Symbol ☐ Der Herd war mehrere Stunden lang in Betrieb und hat sich aus Sicherheitsgründen automatisch abgeschaltet. Stellen Sie den Auswahlschalter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.6 Kein Betrieb. Das Symbol 📧 blinkt. Stellen Sie den Auswahlschalter für die Funktionen auf 0 und heben Sie die Sperre des Herdes auf (Punkt 2.11).
4.7 Betrieb. Das Symbol blinkt. Betätigen Sie eine beliebige Taste.

- Manipulieren Sie den Herd nicht, um ihn zu reparieren, rufen Sie Ihren Kundendienst an.

5

Sicherheit

• Die Installation des Herdes muss durch einen zuständigen Installateur durchgeführt werden, der die Anweisungen und Schemata des Herstellers befolgt.
  • Die Elektroinstallation muss gemäß der auf dem Typenschild angegebenen Maximalleistung

bemessen werden und die Steckdose mit Erdung vorschriftsgemäß sein.

• Der Stromkreis, der den Herd speist, muss einen Schalter mit allpoliger Trennung mit mindestens 3 mm Kontaktöffnung aufweisen.
• Wenn das Stromkabel beschädigt ist, muss es durch Ihren Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht werden, damit Gefahren vermieden werden.
• Stellen Sie sicher, dass das Gerät abgeschaltet ist, bevor Sie die Lampe austauschen, um mögliche Stromschläge zu vermeiden.
• Verwenden Sie keine Poliermittel oder harten Metallschwämme für die Reinigung der Herdtür, da die Fläche zerkratzt und Bruch mit Glassplittern hervorgerufen werden könnte.
• Halten Sie kleine Kinder vom Herd fern. Während des Betriebs können einige der zugänglichen Bereiche heiß werden.
• Vermeiden Sie das Berühren der Heizelemente des Herds.
• Dieses Gerät ist nicht für den Gebrauch von Menschen mit Behinderung geeignet.

Umwelt

Der Herd wurde unter Berücksichtigung des Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes nur bei Notwendigkeit (schauen Sie in der Tabelle nach). Verwenden Sie vorzugsweise Formen in dunklen Farben. Bei langen Backzeiten stellen Sie den Herd 5 oder 10 Minuten vor der vorgesehenen Zeit ab.

Handhabung von Abfallprodukten elektrischer und elektronischer Geräte.

Entsorgen Sie Geräte nicht zusammen mit Haushaltsmüll.

Bringen Sie den Herd in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit, Umwelt und ermöglicht das Einsparen von Energie und Ressourcen. Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an die Einrichtung, in der Sie den Herd erworben haben.

Tabelle zum Garen

	Nahrungsmittel	Programm und Temperatur Zeit Position Vorheizen Zubehör
Fleisch und GehügelGemüseFisso	Kalb1,5 Kg		210°C 1 50 - 60 min nein
	Schwein1,5 Kg		180°C 85 - 95 min		2	nein
	Lamm1,2 Kg		220°C 40 - 50 min		2	nein
	Truthahn4 Kg		190°C 115 - 125 min		1	nein
	Hähnchen1,25 Kg		230°C 50 - 60 min		1	nein
	Gebratene rotePaprika1,25 Kg		210°C 30 - 40 min		2	nein
	GefüllteTomaten4 Einheiten		220°C 15 - 19 min		2	nein
	GebratenerSeehecht1,5 Kg		230°C 7 - 9 min		2	ja
	Riesengarnelenim Backofen1 Kg		240°C 4 - 5 min		4	ja
	GebratenerFisch1 Kg		220°C 13 - 17 min		2	ja
	Kabeljau imBackofen1,5 Kg		220°C 7 - 9 min		2	ja
	Pizza		220°C 18 - 22 min		1	ja
	Brot		220°C 18 - 22 min		2	nein
	Madeleine (kl.Biskuitgebäck)		210°C 15 - 19 min		2	ja
	Pudding		150°C 30 - 40 min		1	nein
	AbtauenAlle Arten vonNahrungsmitteln				2	nein
