BEDIENUNGSANLEITUNG AB09 HAMA

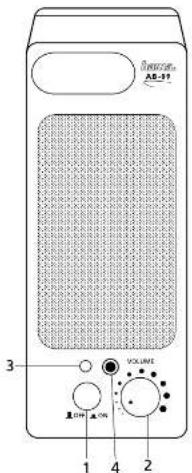

00042409bda 22.02.2002 10:26 Uhr Seite 200042409bda 22.02.2002 10:26 Uhr Seite 4Bedienungselemente
(1) Ein/Aus Schalter
(2) Lautstärke-Regler
(3) Betriebskontrollanzeige
(4) Kopfhörerausgangsbuchse
(5) 3,5 mm Klinkenstecker z. Anschluß an CD-Player
(6) Netzstecker 230 V/50 Hz

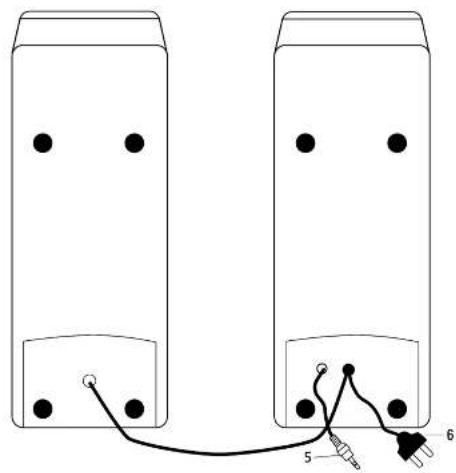

Anschließen der Lautsprecher
• Klinkenstecker (5) an den Lautsprecherausgang
des CD-Players anschließen. Informationen über
die Anschlüsse Ihres CD-Players sind in der Be-
dienungsanleitung des CD-Players zu finden.
• Den Stecker der Netzleitung (6) an eine Steckdose
Fehler mögl. Ursache
keine Funktion - Lautsprecher nicht eingeschaltet
- Lautstärke auf null geregelt
- Lautsprecher nicht richtig
- Netzsteckdose ohne Spannung
Tonverzerrung - Lautstärkegrundeinstellung ist
Sicherheitshinweise in der Betriebsanleitung des
CD-Players, etc. beachten!
• Transport der Lautsprecher nur in der Originalver-
packung oder in einer anderen geeigneten Ver-
packung, die Schutz gegen Stoß und Schlag
• Wenn die Lautsprecher aus kalter Umgebung in
den Betriebsraum gebracht werden, kann Betau-
Lautsprecher erst in Betrieb nehmen wenn sie
temperaturangeglichen und absolut trocken sind.
• Sicherstellen, daß die örtliche Netzspannung bei
• Sicherstellen, daß die Steckdose der Hausinstalla-
tion frei zugänglich ist.
• Der Ein- / Aus-Schalter trennt die Lautsprecher
nicht von der Netzspannung. Zur vollständigen
Trennung von der Netzspannung muß der Netz-
stecker gezogen werden.
• Lautsprecher nur in trockenen Räumen
• Leitungen so verlegen, daß sie keine Gefahren-
quelle (Stolpergefahr) bilden und nicht beschädigt
Beim Anschließen der Lautsprecher die entspre-
chenden Hinweise in dieser Betriebsanleitung
• Darauf achten, daß keine Gegenstände (z.B. Büro-
klammern, etc.) oder Flüssigkeiten in das Innere
der Lautsprecher gelangen
(elektrischer Schlag, Kurzschluß).
• In Notfällen (z.B. bei Beschädigung von Gehäuse,
Bedienungselementen oder Netzleitung, bei Ein-
dringen von Flüssigkeiten oder Fremdkörpern) die
Lautsprecher sofort ausschalten und den Netz-
• Reparaturen dürfen nur von autorisiertem Fach-
personal durchgeführt werden.
• Vor dem Reinigen die Lautsprecher ausschalten
und den Netzstecker ziehen. Die Gehäuseober-
fläche der Lautsprecher kann mit einem trocke-
nem Tuch gereinigt werden.
Bei starker Verschmutzung kann ein feuchtes
Tuch verwendet werden, das in Wasser mit mil-
dem Spülmittel getaucht und gut ausgewrungen
Spannungsversorgung: 230 V; 50 Hz
Leistung P.M.P.O.: 130 Watt
Frequenzbereich: 60 Hz - 15000 Hz
Umgebungsbedingungen
Nennbetriebsbereich: 15°C - 35°C Luftfeuchtigkeit: 20% - 85%
Grenzbetriebsbereich: 5°C - 40°C Luftfeuchtigkeit: 20% - 85%
Abmessungen und Gewicht
Abmessungen eines Lautsprechers
(B x H x T): 75 x 190 x 120 mm
00042409bda 22.02.2002 10:26 Uhr Seite 6Control elements
00042409bda 22.02.2002 10:26 Uhr Seite 8Obsluha přístroje
00042409bda 22.02.2002 10:28 Uhr Seite 10Elementos de manejo
00042409bda 22.02.2002 10:28 Uhr Seite 12Kezelőszervek
00042409bda 22.02.2002 10:29 Uhr Seite 14Funktioner och anslutningar
(3) Funktionsindikering
00042409bda 22.02.2002 10:29 Uhr Seite 16
