NS8400GS2C512DSH - Grafikkarte ECS - Kostenlose Bedienungsanleitung

Produkttyp	Grafikkarte
Marke	ECS
Modell	NS8400GS2C512DSH
Grafikprozessor	NVIDIA GeForce 8400 GS
Videospeicher	512 MB DDR2
Schnittstelle	PCI Express x16
Anschlüsse	1x VGA, 1x DVI, 1x S-Video (Schätzung)
Maximale Auflösung	2560 x 1600 (laut NVIDIA-Spezifikationen)
Unterstütztes DirectX	DirectX 10
Unterstütztes Betriebssystem	Windows 2000, XP, 2003, Vista
Erforderlicher Prozessor	800 MHz oder höher
Erforderlicher Arbeitsspeicher	Mindestens 128 MB
Erforderlicher Festplattenspeicher	Mindestens 100 MB
Empfohlenes Netzteil	300 W (Schätzung)
Zusätzlicher Stromanschluss	Keiner (Stromversorgung über PCI-Express-Steckplatz)
Abmessungen (ca.)	170 x 68 mm (einseitige Karte)
Gewicht (ca.)	200 g
Unterstützte Technologien	SLI (über Steckverbinder), nView, NVRotate
Wartung	Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit vermeiden.
Sicherheit	Vor dem Berühren statische Elektrizität entladen. Vor der Installation Netzstecker ziehen.

Häufig gestellte Fragen - NS8400GS2C512DSH ECS

Welche Betriebssysteme sind mit der ECS NS8400GS2C512DSH kompatibel?

Die Karte ist mit Windows 2000, XP, 2003 und Vista kompatibel. Für neuere Versionen können modifizierte Treiber erforderlich sein.

Wie installiere ich die Treiber der Grafikkarte?

Legen Sie die mitgelieferte CD ein; das Installationsprogramm sollte automatisch starten. Falls nicht, führen Sie Install CD.exe aus. Befolgen Sie die Bildschirmanweisungen und starten Sie nach der Installation neu.

Was tun, wenn der Bildschirm nach der Installation schwarz bleibt?

Stellen Sie sicher, dass die Karte richtig im PCI-Express-Steckplatz sitzt. Überprüfen Sie die Verbindung des Monitorkabels. Versuchen Sie, im abgesicherten Modus neu zu starten und deinstallieren Sie alte Treiber.

Benötigt die Karte eine externe Stromversorgung?

Nein, diese Karte wird vollständig über den PCI-Express-Steckplatz mit Strom versorgt. Es ist kein zusätzliches Stromkabel erforderlich.

Kann ich zwei Monitore mit dieser Karte verwenden?

Ja, dank der nView-Technologie können Sie zwei Bildschirme anschließen. Die verfügbaren Modi umfassen Duplizierung, horizontale oder vertikale Erweiterung.

Wie aktualisiere ich den Treiber der Karte?

Laden Sie den neuesten Treiber von der Website www.ecs.com.tw herunter. Sie können ihn direkt installieren oder den Geräte-Manager unter Windows für ein manuelles Update verwenden.

Was ist die maximal unterstützte Auflösung?

Die Karte unterstützt eine maximale Auflösung von 2560 x 1600 über den DVI-Ausgang, laut NVIDIA-Spezifikationen.

Wie stelle ich die Bildwiederholfrequenz des Monitors ein?

Klicken Sie in den Anzeigeeigenschaften auf Erweitert und dann auf die Registerkarte Monitor. Sie können die gewünschte Frequenz im Dropdown-Menü auswählen.

Was tun, wenn die Karte überhitzt?

Überprüfen Sie, ob der Lüfter funktioniert. Reinigen Sie Staub mit einem weichen Tuch. Verwenden Sie die NVIDIA-Software, um die Temperatur zu überwachen und passen Sie die Leistungsprofile an.

Ist die Karte mit modernen Spielen kompatibel?

Diese Karte ist alt und für Spiele jener Zeit (2007-2009) ausgelegt. Sie kann leichte oder alte Spiele ausführen, aber nicht anspruchsvolle aktuelle Titel.

BEDIENUNGSANLEITUNG NS8400GS2C512DSH ECS

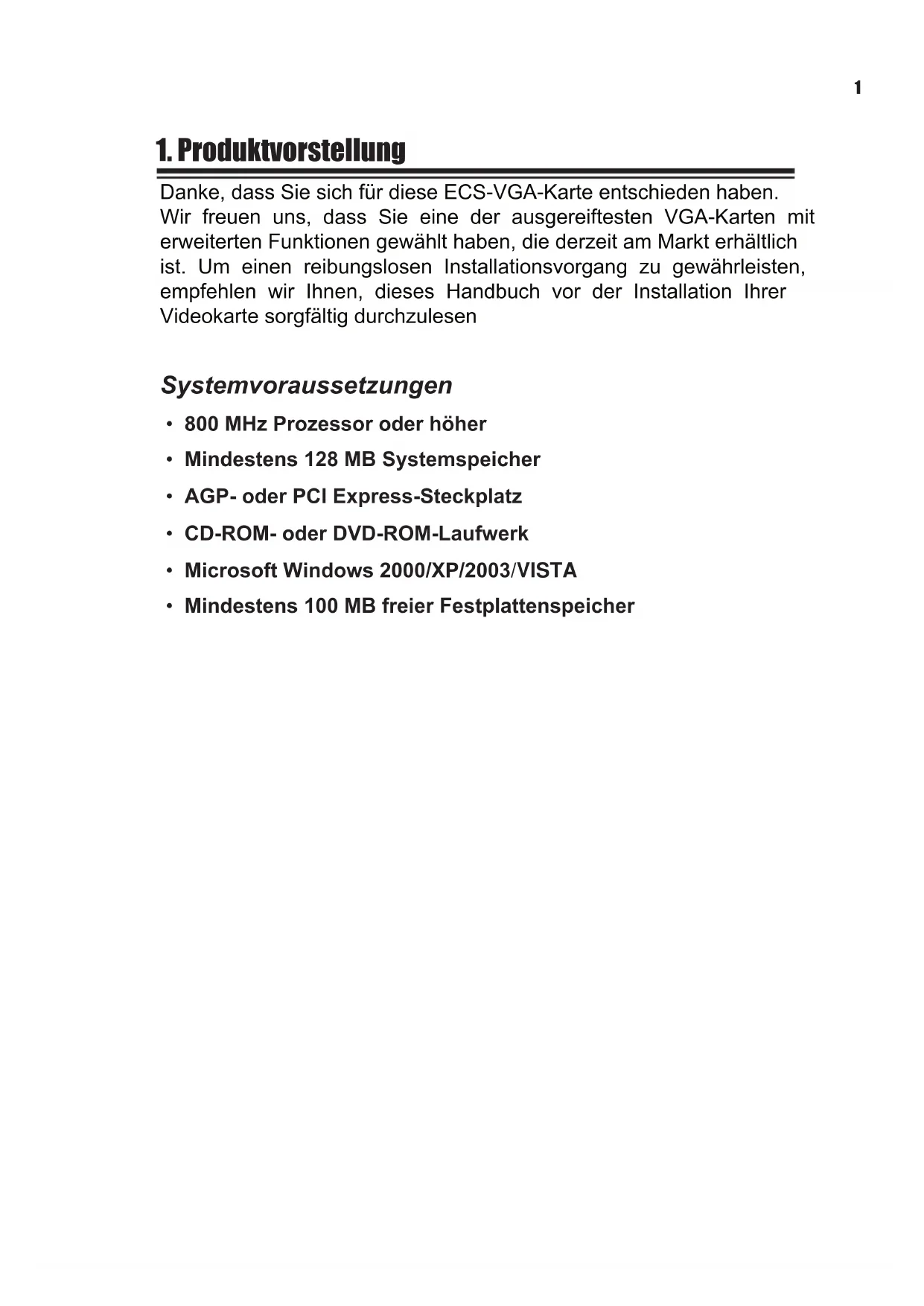

1. Produktvorstellung

Danke, dass Sie sich für diese ECS-VGA-Karte entschieden haben. Wir freiuen uns, dass Sie eine der ausgereifsteten VGA-Karten mit erweiterten Funktionen gewählt haben, die derzeit am Markt erhältlich ist. Um einen reibungslosen Installationsvorgang zu gewährleisten, empfehlen wir Ihnen,这点es Handbuch vor der Installation ihrer Videokarte sorgfältig durchzulesen

Systemvoraussetzungen

• 800 MHz Prozessor oder höher
• Mindestens 128 MB Systemspeicher
• AGP- oder PCI Express-Steckplatz
• CD-ROM- oder DVD-ROM-Laufwerk
• Microsoft Windows 2000/XP/2003/VISTA
• Mindestens 100 MB freier Festplattenspeicher

2. Installation der Hardwar

2.1. Packungsinhalt

1. VGA-Karte mit NVIDIA-Grafik-Engine
2. Software- und Treiber-CD
3. Kurzanleitung
4. Kabeladapter

Der Modellname und die Abbildungen in thism Handbuch dienen nur der Veranschaulichung, und konnten sich ein weniger von ihrer Karte untersuchen.

2.2. Installation der Hardware

1. Schalten Sie ihren PC aus und trennen Sie den Netzstecker des Systems vom Netzstrom.
2. Entfernen Sie das Gehäuse. Falls homogene Geräte vorhanden sind, entfern den Sie dieseitte. (Um eine Beschädigung durch staticische Aufladung zu vermeiden, entladen Sie vor der Installation auf alle Fälle die statische Elektrizität.)
3. Entnehmen Sie die VGA-Karte aus der Antistatiktasche und bauen Sie diese vorsichtig in das Mainboard ein. (Einige Karten verfügen über ein zusätzliches Stromkabel. Falls ihre Karte ein solches aufweist, schreiben Sie es an die Stromversorgung an, sonst Funktioniert die Karte möglichwerse nicht richtig!)
4. Bringen Sie das Gehäuse wieder an und schließen Sie das Bildschirmkabel an den rückseitigen Videoausgang der VGA-Karte an.
5. Starten Sie ihren PC neu.

1. Sie können diese VGA-Karte nicht einstecken und einschalten (Plug and Play) während Ihr Computer noch lauft, dies könnte die VGA-Karte und andere Komponenten beschädigen.
2. Stellen Sie sicher, dass Sie ihre VGA-Karte in den richtigen Steckplatz einstecken. PCI-Express-Karten unterscheiden sich von AGP-Karten (siehe unterstehende Abbildungen). Vergewissemn Sie sich, dass Sie den korrekten Steckplatz gefunden haben, andernfalls konnte Ihr PC beschädigt werden.

PCI Express

AGP

1. Ihr Mainboard besitzt möglicherweise zwei PCI-Express-Steckplätze.itte sehen Sie im Handbuch Ihres Mainboards nach, welcher Steckplatz mit einem Einzelkartensystem verwendet werden sollen.

3. Installation der Software

Legen Sie die Software- und Treiber-CD in Ihr CD-ROM-Laufwerke ein, das Programm ECS VGA INSTALLER wird automatisch starten (falls es nicht automatisch startet, führen Sieitte „Install CD.exe" im Untermenü aus).

3.1. Installation des Mainboard-Treiberdienstprogramms

Falls Sie keinen Intel Chipsatz verwenden, sollte das Treiberdienstprogramm des Mainboards zuerst installiert werden.

Schritt 1:

Wahlen Sie den Punkt im Hauptmenü.

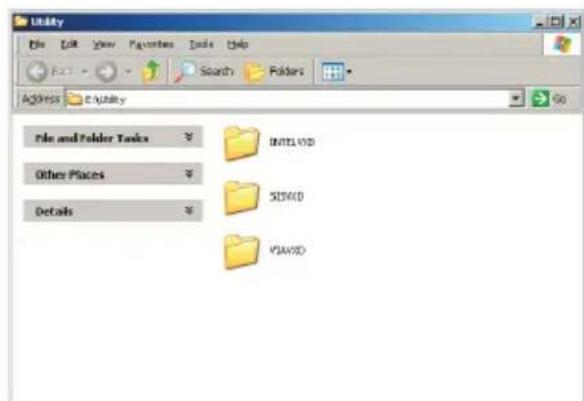

Schritt 2:

Wahlen Sie im folgenden Fenster die korrekte Chipsatzkategorie für Ihr Mainboard aus und installieren Sie den Treiber.

3.2. Installation von DirectX

DirectX maximiert die Leistung, Stabilität und Sicherheit ihrer VGA-Karte. Sie können diesen Schritt überspringen, falls es sich bei ihrem Betriebssystem um Windows XP SP2, oderHigher, handelt.

Schritt 1:

Wahlen Sie im Hauptmenu aus.

Schritt 2:

Folgen Sie den Anweisungen auf dem Bildschirm, um DirectX Schritt für Schritt zu installieren.

Schritt 3:

Starten Sie ihren Computer neu, sobald die Installation verwollständigt ist.

3.3 Installation des VGA-Kartentreibers

3.3.1. Deinstallieren Sie die alten Treiber

Falls sich bereits Treiber in Ihr System befinden, entfernen Sie diese, bevor Sie den neuen Treiber installmenten.

Schritt 1:

Wahlen Sie Programmeändern oder entfernen in der Systemsteuerung.

Schritt 2:

Wahlen Sie und Löschen Sie diese.

3.3.2. Installation des VGA-Kartentreibers

Sie können eine der beiden folgenden Methoden verwenden, um den VGA-Kartentreiber zu installieren.

Methode 1: Automatische Installation des ECS VGA INSTALLER Programms.

Schritt 1:

Wahlen Sie den Punkt im Hauptmenu.

Schritt 2:

Das Installationsprogramm startet automatisch.

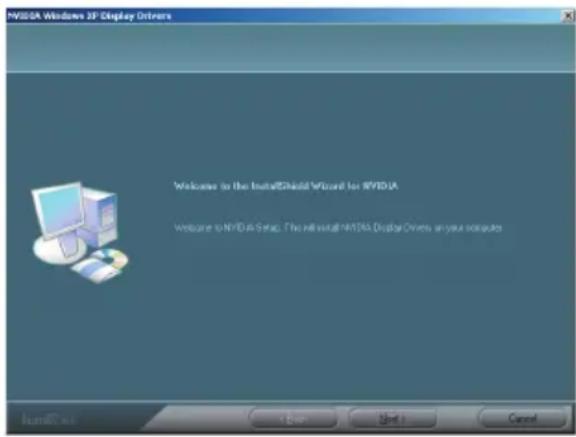

Schritt 3:

Folgen Sie den Anweisungen am Bildschirm, um den Treiber zu installieren.

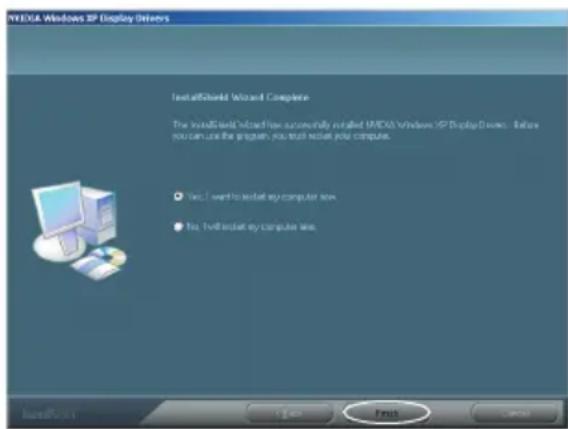

Schritt 4:

Klichen Sie auf die Schaltfläche < Finish> und starten Sie ihren Computer neu, sobald die Installation verwollständigt ist.

Methode 2: Das System hat eine neue Hardware gefunden

Starten Sie nach der Installation den Computer neu. Das Fenster „Neue Hardware gefunden“ wird angezeigt. Legen Sie die Installations-CD, die mit ihrer Grafikkarte mitgeliefert wurde, in Ihr CD-ROM-Laufwerke ein. Sie können jetzt auch < Cancel> wahren und die Installation nach Methode 1 fertig stellen.

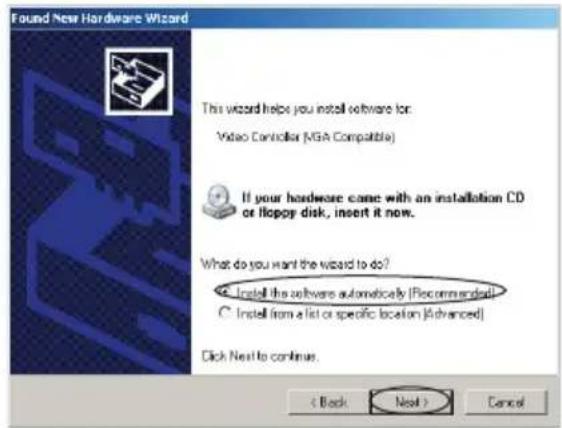

Schritt 1:

Wahlen Sie im Dialogfeld Neue Hardware gefunden und klichen Sie auf .

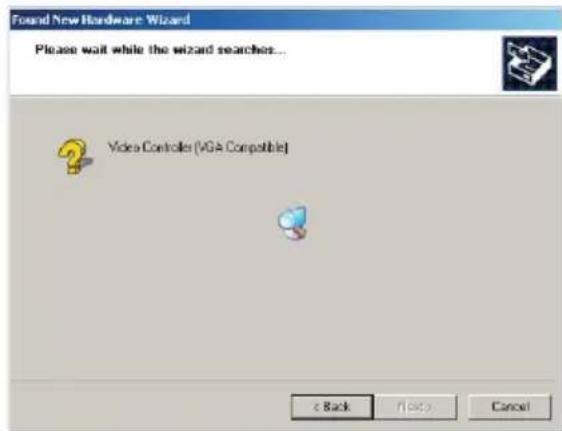

Schritt 2:

Das System sucks nach dem Treiberprogramm der Software- und Treiber-CD und installiert diesen automatisch. (Bitte vergewissern Sie sich, dass sich die Treiber-CD in Ihr dem-ROM-Laufwerk befindet.)

Schritt 3:

Stellen Sie die Installation fertig und starten Sie ihren Computer neu.

3.3.3. Aktualisieren des VGA-Kartentreiberprogramms

Auf der ECS Website (www.ecs.com.tw) wird von Zeit zu Zeit ein Update des Videotreibers zur Verfügung gestellt.itte gehen Sie auf die Website und laden Sie das neuste Programm herunter, um ihre Systemleistung zu maximieren. Sie konnen das Programm mit den beiden folgenden Methoden aktualisieren.

Methode 1: Laden Sie das Update herunter und installmenten Sie es direkt. Laden Sie das Update-Programm herunter und führen Sie es aus. Nahere Informationen dazu finding Sie in der Installation des VGA-Kartentreibers.

Methode 2: Aktualisieren Sie das Treiberprogramm manuell.

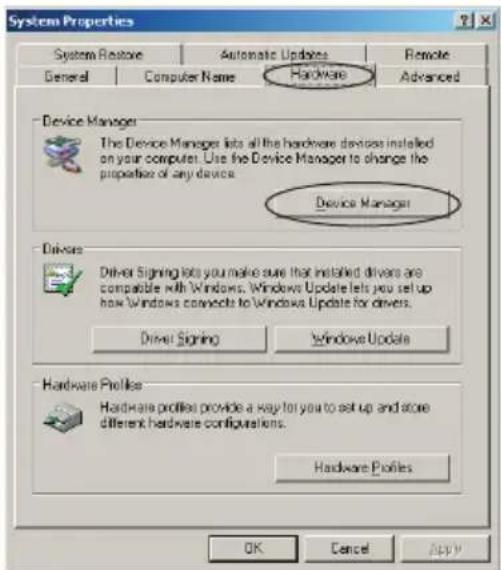

Schritt 1:

Wahlen Sie in der Systemsteuerung den Punkt System und wahlen Sie die Registerkarte Hardware. Klichen Sie im neuen Fenster auf .

Schritt 2:

Doppelklichen Sie auf , rechtsklichen Sienun auf das Gerät, das Sieactualisieren wollen und wahlen Sie.

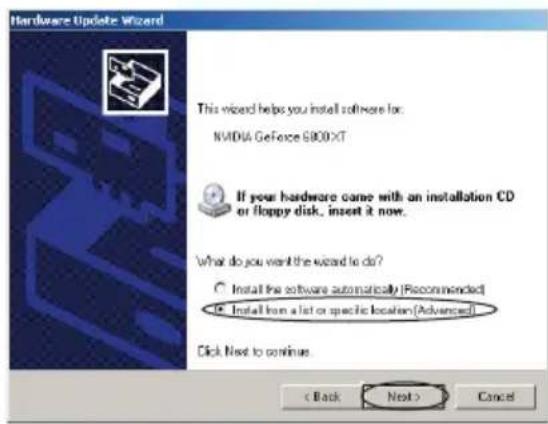

Schritt 3:

Im Dialogfeld wahlen Sie die Option . Klichen Sie .

Schritt 4:

Wahlen Sie die Option . Klicken Sie .

Schritt 5:

Folgen Sie den Anweisungen im Dialogfeld , wahlen Sie die Option und verwollständigen Sie die Aktualisierung.

4. Einrichten der Software

Nachdem Sie den Treiber und allfällige zusätzliche Features installiert haben, können Sie ihre Bildschirmeinstellungen konfigurieren.

Nicht alle unter beschriebenen Funktionen werden von ihrer Karte Unterstützung. Die Funktionen von VGA-Karten sind je nach Grafik-Engine verschiedene!

4.1 Einstellen von Bildschirmaufösung und Farbqualität

Schritt 1:

Rechtenklichen Sie mit der Maus auf eine beliebige leere Stelle auf Ihrem Windows Desktop und wahlen Sie .

Schritt 2:

Wahlen Sie die Registerkarte Einstellungen. Sie können nun die gewünschte Bildschirmauflösung einstellen, indem Sie mit ihrer Maus den Schieberegler bewegen, um die Auflösung zu erhöhen oder zu verringn (bewegen Sie den Schieberegler nach links, in Richtung Niedrig). Sie können außerdem die Farbqualität verändern, indem Sie auf die Liste unterhalb von Farbqualität klichen. Wir empfehlen Ohnen, den hochstöglichen Wert einzustellen (Abbildung 1).

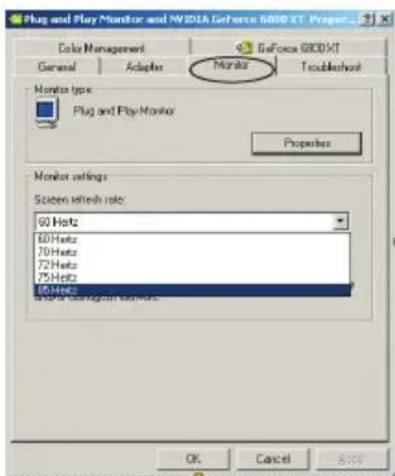

4.2 Einstellen der Bildschirmaktualisierungsrate

Klichen Sie im Fenster Eigenschaften von Anzeige auf die Schaltfläche Erweitert. Wahlen Sie die Registerkarte Monitor und wahren Sie Aktualisierungsrate von der(Liste Bildschirmaktualisierungsrate aus (Abbildung 2).

Abbildung 1

Abbildung 2

4.3 Informationen zur VGA-Karte

Der Punkt bietet Informationen zur Version des Video-BIOS, der ForceWare-Version, zum Name den NVIDIA-Chipsatzes, BUS-Typ, IRQ, der Kapazitat des Videospeichers und zum Betriebssystems, etc.

4.4. Bildschirmeinstellung

Klichen Sie auf die Pfeilsymbole in der Desktopabbbildung, um die Positionierung des Bildschirms einzustellen.

4.5. nView Anzeigeeinstellungen

Mit dem nView Anzeigemodus konnen Sie die VGA-Karte an zwei Anzeigegeräte anschließen (einschließlich Digitalbildschirm und TV). nView enthalt f芮f Modi: Einzelbildschirm, Duplizierung, Horizontal Span, Vertikal Span oder Simultananzeige.

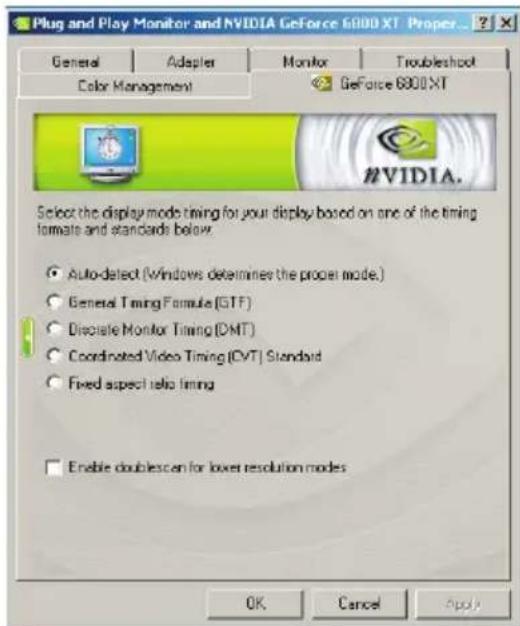

4.6. Anzeigemodus-Timing

Hier können Sie das Anzeigemodus-Timing für den Bildschirm einstellen.

4.7. Einstellungen von Leistung und Qualität

Die Funktion Leistung und Qualität erhögt Ihnen das Erstellen maßgeschneiderter Profile gemäß verschiedener Softwarebedürfnisse. Das NVIDIA-Dienstprogramm enthalt eine große Auswahr von Profilen für/populäre Spieler. Alle Profile können mit den verfügbaren Optionen angepasst werden.

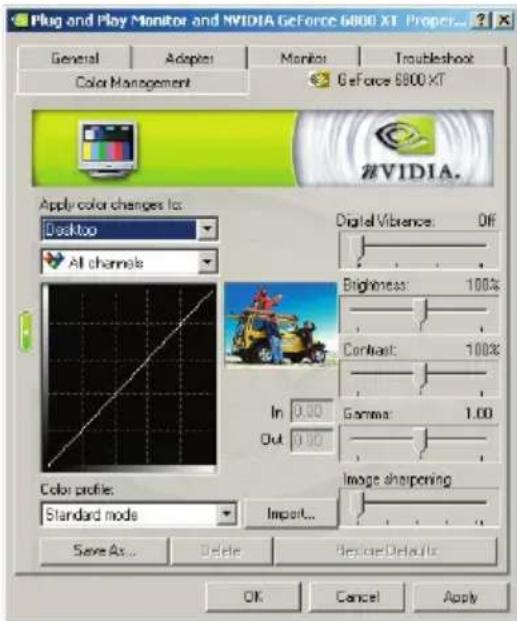

4.8. Farbkorrektur

In der Registerkarte Farbkorrektur konnen Sie eine Anzahl von Optionen, die sich auf die Farbe beziehen, verändern. Profile konnen außer dem für verschiedene Bedürfnisse verändert, gespeichert und importiert werden. Die fünf Voreinstellungen für ihre Karte sind: Digital Vibrance, Helligkeit, Kontrast, Gamma und Bildschärfen.

4.9. Einstellungen zum Video-Overlay

Mit der Funktion Video-Overlay-Einstellungen wird die Darstellung des Videos auf Ihrm Bildschirm angepasst, wenn die Wiedergabesoftware ein Hardware-Overlay verwendet.

4.10. Werkzeuge

Mit diesen Element konnen Sie angeschlossene Fernsehgeräte erkennen und Standardeinstellungen wiederherstellen.

4.11. NVRotate

Die Funktion NVRotate ermöglicht Ohnen die Rotation Ihres Anzeigebereichs. Dies ist nutzlich für Bildschirme, die sowohl im Landschafts- als auch im Portraitmodus verwendet werden konnen. Wechseln Sie mit den Pfeiltasten zwischen den beiden Modi.

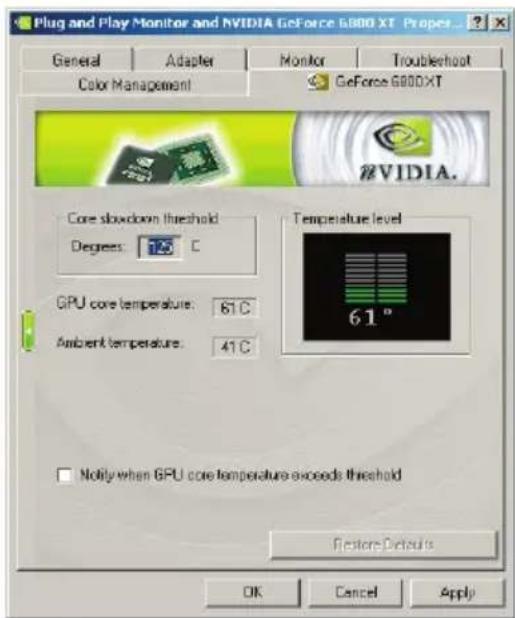

4.12. Temperatureinstellungen

Die Funktion Temperatureinstallungen zeigt die Temperatur ihrer Grafikkarte an und verfügt über eine Alarmfungkction, falls die Gefahr einer Überhitzung ihrer Karte besteht.

4.13. Bildschirmaufösung und Aktualisierungsraten

Mit diesen Element konnen Sie rasch die Auflösung, Farbqualität und Bildschirmaktualisierungsrate His monitors einstellen.

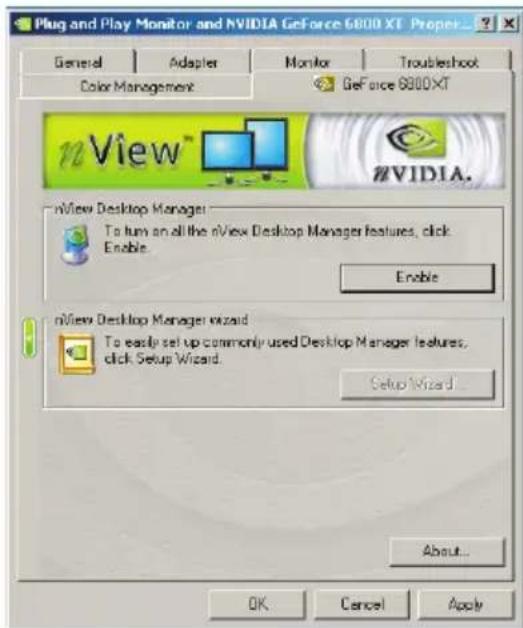

Die Funktion Desktop-Management ist eine einfach anzuwenden Funktion zur Feineinstellung vieler Anzeigeeinstellungen.

4.15. Bearbeit den Bildschirmmenius

Mit dieser Funktion konnen Sie die Registerkarte Werkzeuge definieren. Um Menüelemente zu Löschen, die Sie nicht oft verwenden,ziehen Sie diese vom NVIDIA-Bildschirmmenu nach unten in die Liste. Um sie wiederherzustellen,ziehen Sie sie einzeln wieder ins Menu zurück, oder klichen Sie auf.

4.16.SLI Multi-GPU

SLI- (Scalable Link Interface) Technologie kann die Wiedergabeleistung dramatisch verbessern.
