NS8400GS2C512DSH - Tarjeta grafica ECS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tarjeta gráfica
Marca	ECS
Modelo	NS8400GS2C512DSH
Procesador gráfico	NVIDIA GeForce 8400 GS
Memoria de video	512 MB DDR2
Interfaz	PCI Express x16
Conectores de pantalla	1x VGA, 1x DVI, 1x S-Video (estimado)
Resolución máxima	2560 x 1600 (según especificaciones NVIDIA)
DirectX compatible	DirectX 10
Sistema operativo compatible	Windows 2000, XP, 2003, Vista
Procesador requerido	800 MHz o superior
Memoria del sistema requerida	128 MB mínimo
Espacio en disco requerido	100 MB mínimo
Fuente de alimentación recomendada	300 W (estimado)
Conector de alimentación adicional	Ninguno (alimentación a través de la ranura PCI Express)
Dimensiones (aprox.)	170 x 68 mm (tarjeta de una cara)
Peso (aprox.)	200 g
Tecnologías compatibles	SLI (a través de conector), nView, NVRotate
Mantenimiento	Limpiar con un paño suave y seco. Evitar la humedad.
Seguridad	Descargar la electricidad estática antes de manipular. Desconectar la alimentación antes de la instalación.

Preguntas frecuentes - NS8400GS2C512DSH ECS

¿Cuáles son los sistemas operativos compatibles con la tarjeta ECS NS8400GS2C512DSH?

La tarjeta es compatible con Windows 2000, XP, 2003 y Vista. Para versiones posteriores, pueden ser necesarios controladores modificados.

¿Cómo instalar los controladores de la tarjeta gráfica?

Inserte el CD incluido, el programa de instalación debería iniciarse automáticamente. Si no, ejecute Install CD.exe. Siga las instrucciones en pantalla y reinicie después de la instalación.

¿Qué hacer si la pantalla queda en negro después de la instalación?

Asegúrese de que la tarjeta esté correctamente insertada en la ranura PCI Express. Verifique la conexión del cable del monitor. Intente reiniciar en modo seguro y desinstale los controladores antiguos.

¿La tarjeta requiere alimentación externa?

No, esta tarjeta obtiene toda su alimentación a través de la ranura PCI Express. No se requiere ningún cable de alimentación adicional.

¿Puedo usar dos monitores con esta tarjeta?

Sí, gracias a la tecnología nView, puede conectar dos pantallas. Los modos disponibles incluyen duplicación, extensión horizontal o vertical.

¿Cómo actualizar el controlador de la tarjeta?

Descargue el último controlador desde el sitio www.ecs.com.tw. Puede instalarlo directamente o usar el Administrador de dispositivos en Windows para una actualización manual.

¿Cuál es la resolución máxima compatible?

La tarjeta admite una resolución máxima de 2560 x 1600 a través de la salida DVI, según las especificaciones de NVIDIA.

¿Cómo ajustar la frecuencia de actualización del monitor?

En las propiedades de pantalla, haga clic en Avanzado, luego en la pestaña Monitor. Puede seleccionar la frecuencia deseada en el menú desplegable.

¿Qué hacer si la tarjeta se sobrecalienta?

Verifique que el ventilador funcione. Limpie el polvo con un paño suave. Use el software NVIDIA para monitorear la temperatura y ajuste los perfiles de rendimiento.

¿La tarjeta es compatible con los juegos modernos?

Esta tarjeta es antigua y está diseñada para juegos de la época (2007-2009). Podrá ejecutar juegos ligeros o antiguos, pero no títulos recientes exigentes.

MANUAL DE USUARIO NS8400GS2C512DSH ECS

1. Presentar el Producto

Gracias por escoger esta tarjeta ECS VGA. Nos complace que haya的选择acionuna de las mejoras tarjetas VGA con las functiones reforzadas disponiblesactualmente. Le recomendamos leer todo este manual de usuario antes de instalar su tarjeta de video para asegurar que el proceso de instalacion le salga bien.

Requisitos de Sistema

• Procesador 800 MHz o superior
• Memoria de sistemas de 128 MB minima
• Ranura AGP o PCI Express
• Lector CD-ROM o DVD-ROM
• Microsoft Windows 2000/XP/2003/VISTA
• Minimo 100 MB de空間 libre de HD

2. Instalación de Hardware

2.1. Contenidos

1. Tarjeta VGA con Motor de Graficas NVIDIA
2. Software y Driver CD
3. Guía de Instalación Rápida
4. Adaptador de Cable

El nombre de modelos e ilustraciones en este Manual de,Usuario son solamente para la referencia, que pueda ser levamente differentes de su tarjeta.

2.2. Instalación de Hardware

1. Apague su PC y desconecte el conductor de alimentacion.
2. Quite la tapa. Si hay algunos dispositivo homogéneo, quitelo (Para evitar dáños de las estáticas, asegúrese de haber descargado las estáticas antes de la instalación).
3. Quite la tarjeta VGA de la bolsa antiestática e instalela en la plac principal cuidadosamente (Algunas tarjetas tienen un cable de alimentación adicional, si tu tarjeta tiene una, asegúrese de que el cable está connectado a la fuente de alimentación, o ja la tarjeta no funciona bien!).
4. Coloque la tapa y conecte el cable de monitor al puerto de salute de Video detrás de la tarjeta VGA.
5. Reinicie your PC.

1. No conecte el cable de la tarjeta VGA cuando su PC está corriendo, o pueda darñar los componentes de la tarjeta VGA fácilmente.
2. Asegürese de insertar la tarjeta VGA en la ranura correcta. Las tarjetas PCI-Express diferen de las tarjetas AGP (jRefiera a las graficas abajo!). Asegürese de ubicar la ranura correcta o dañará su PC.

PCI Express

AGP

3.Las instalas principales能把inar dos ranuras PCI-Express,refiera al manual de su tarjeta principal para ubicar la ranura correcta para usar con un solo sistemas de tarjeta.

3. Instalación de Software

Inserte el Software y Driver CD en su CD-ROM, el programa ECS VGA INSTALLER correrá automatístico (Si su sistemas no viene con este programma,>ejecute el Install CD.exe en el submenu).

3.1. Instalar Utilidad de Unidad de Placa Principal

Se debe instalar primero la calidad de unidad de placar principal si no usa el chipset Intel.

Paso 1:

Selezione el item en el Menu Principal

Paso 2:

En la s—itge. ventana, selección la catégorie de chipset correcto de su placá principal e instale el driver.

3.2.Instalar DirectX

DirectX maximiza el rendimiento, estabilidad y seguridad de su tarjeta VGA. Puede saltar este paso si su sistemas operativo es Windows XP SP2 o superior.

Paso 1:

Selezione en el Menu Principal.

Paso 2:

Instale DirectX bajo a性和 el uso de la instrucciones en pantalla.

Paso 3:

Reinicie su ordinador cuando se complete la instalación.

3.3 Instalar Driver de la Tarjeta VGA

3.3.1. Desinstalar los Drivers Viejos

Si ya tiene los drivers instalados en su sistemas, eliminenos antes de instalar el nuevo.

Paso 1:

Selección Anadir/Quitar Programas en la ventana Panel de Control.

Paso 2:

3.3.2. Instalar el Driver de la Tarjeta VGA

Puede instalar el DRVER a través de cualesquera de las sigtes. dos formas.

Forma 1: Autoinstalación del Programa ECS VGA INSTALLER.

Paso 1:

Selezione el item en el Menu Principal.

Paso 2:

El Programa de Instalación corre automatístico.

Paso 3:

Instale el Driver siguiendo las instrucciones en pantalla.

Paso 4:

Hagablick en el boton y reinicie su ordinador cuando se complete la instalacion.

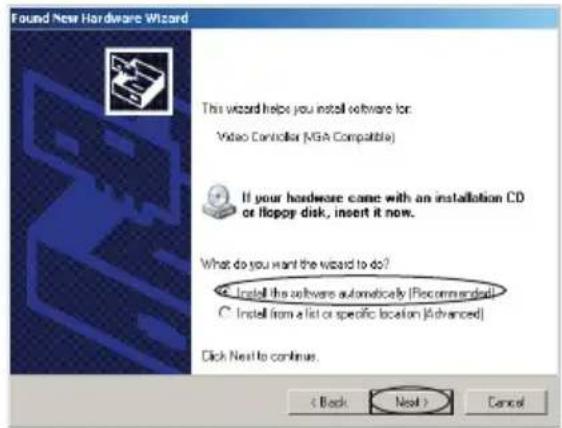

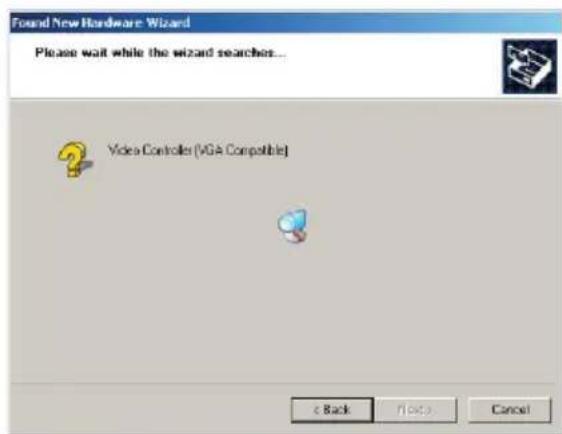

Forma 2: Sistema Encuentra el Dispositivo de Hardware Nuevo

Inicia el ordinador después de terminar la instalación. Aparecerá la ventana Nuevo Hardware Entrado. Inserte el CD de instalación embalado con su paquete de tarjeta de gránicas en su CD-ROM. Ahora también puede selectionar y siga la Forma 1 para completar la instalación.

Paso 1:

Selección en el cuadro de análisis Nuevo Hardware Entrado, y hagablick en.

Paso 2:

El sistema busca el programa Software y Driver CD y lo instalala automatistically. (Asegürese de que el disco de driver está en su CD-ROM)

Paso 3:

Termine la instalación y reinicie su ordinador.

3.3.3. Actualizar el Programa de Driver de la Tarjeta VGA

El situ web ECS (www.ecs.com.tw) actualizará el Programa de Driver de Video. Registre en el situ y bajo el programa más nuevo para maximizar el rendimiento del sistemas. Puedeactualizar el programa a工程技术. dos formas.

Forma 1: Baje el programa deactualización e instalelo directamente. Baje y execute el programa deactualización. Para más detalles, Refierra a la instalación del programa del driver de la tarjeta VGA.

Forma 2: Actualice el programa de unidad manualmente.

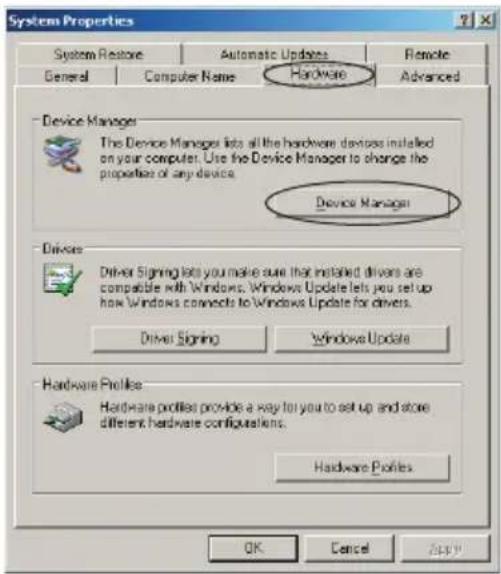

Paso 1:

Selezione Sistema en el Panel de Control, y selezione la ficha Hardware y hagablick en en la ventana nuova

Paso 2:

Haga dobleblick en,haga的比例如何 en eldispositivoquedeseaactualizar,y seleccione

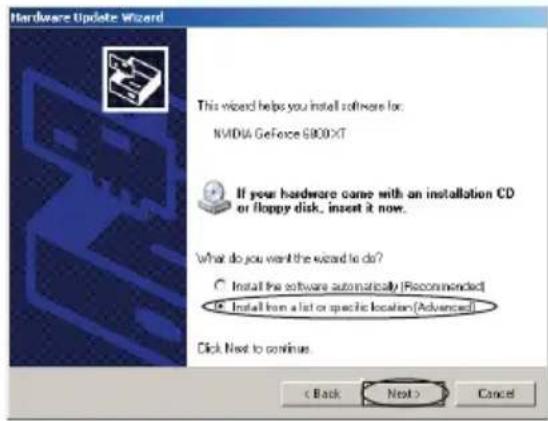

Paso 3:

En el cuadro deDSLogo , seleccionla option.Haga click en Next

Paso 4:

Selección la-option . Hagablick en.

Paso 5:

En el cuadro de análisis , siga la instrucción, selección la-option y termine deactualizar.

4. Setup de Software

Después de haber instalado el driver y las caracteristicas adiciones,可以更好 configurar las configuraciones de la眼看a.

No todas las functions descriptas abajo son soportadas por su tarjeta VGA;Las functions se differen por las Motores de Graficas!

4.1 Ajustar la Resoluzione de Pantalla y Calidad de Color

Paso 1:

Hagablickerechoconsuratonencualquierlugarsobreun espacio en blanco en su escritorio Windows y seleccione < Property>

Paso 2:

Selección la ficha Configuraciones, ahora pueda configurar laResolution de pantalla deseada con usar su ratón para mover el deslizador para augmentar laResolution (mueva el deslizador a la izquierda hacer些). también puedeCambiar la calidad de color con hacerblick en el menu estirado Colores. Se le recomienda configurar en la maxima resolution possible. (Gráfica 1).

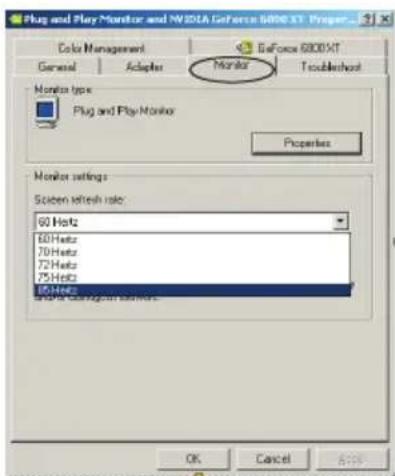

4.2 Ajustar el Ínicio de Renovar el Monitor

Hagablick en el boton Avanzado en la ventana Propietades de Muestra, seleccione la ficha Monitor, ahora peutecoger el indices de renovar del menu estirado Frecuencia de Renovar (Grifica 2).

Gràfica 1

Gràfica 2

4.3 Información sobre la Tarjeta VGA

El item provee la informacion sobre la version de Video BIOS, la version ForceWare, el nombre del chipset NVIDIA, tipo de BUS, IRQ, la calidad de Memoria de Video y el Sistema Operativo, etc.

4.4. Ajuste de Pantalla

Hagablick en el icono flecha en laImagen en el escritorio para ajustar laubicacion de la pantalla.

4.5. Configuraciones de la Muesra nView

El modo de muestra nView le permite conectar la tarjeta VGA a dos dispositivos de muestra (incluye la muestra digital y TV). nView incluye cincoodos:Un Monitor,Duplicacion, Span Horizontal, Span Vertical, o Muestra Simultanea.

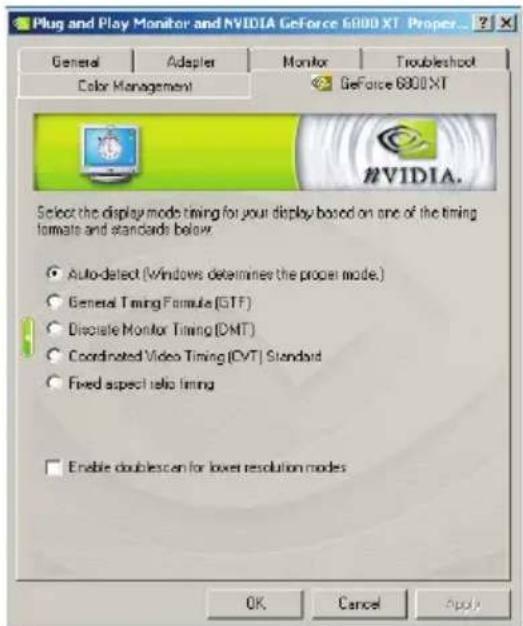

4.6. Cronometraje de Modo de Muesra

Este item le permite configurar el cronometraje de modo de muestra para el monitor.

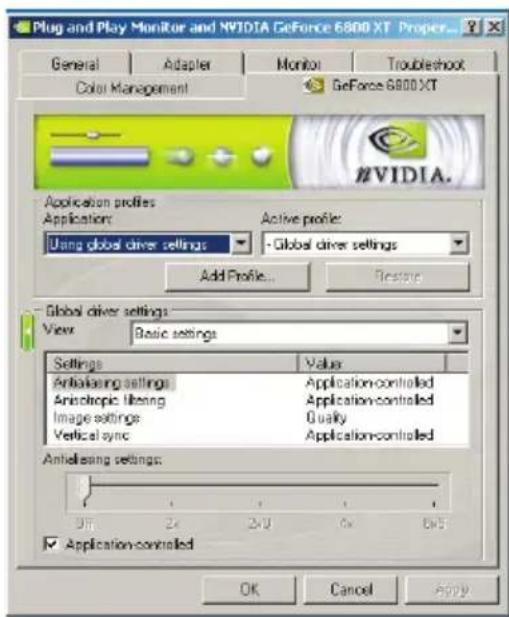

4.7. Configuraciones de Rendimiento y Calidad

La funciona de rendimiento y calidad le permite create los perfiles personalizados dependiendo de las cuales necessities de software. La Utilidad NVIDIA está cargada con una amplia selección de perfiles para los juegos populares. Se pueda personalizar todos los perfiles con las-optiones disponibles.

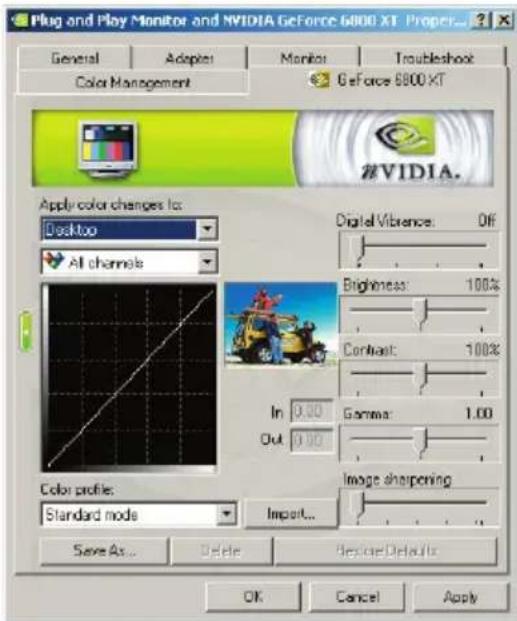

4.8. Corrección de Color

Puede pagar una cuestion de options relacionadas de color en la ficha corrección de color. Se pueda alterar, guardar e importar los perfiles para lasdietes necessities.Las cinco configuraciones predefinidas de su tarjeta son Vibrancia Digital,Brillo,Contraste,Gamma y Nitidez de Imagen.

4.9. Configuraciones de Solapar Video

Se usa la funciona Configuraciones de Solapar Video paraaabrear la眼看a que aparece el video en su pantalla cuando el software de reproduction está usingo el solapar hardware.

4.10. Herramentas

Este item le habilita la detectacion de los dispositivos de TV connectados y reconfigurar las configuraciones predefinidas.

4.11. NVRotate

La funciona NVRotate le permite girar el area de muestra. Esutil para los monitores que tienen los modelos paisaje y retrato. Seccione entre los modelos con las teclas flecha.

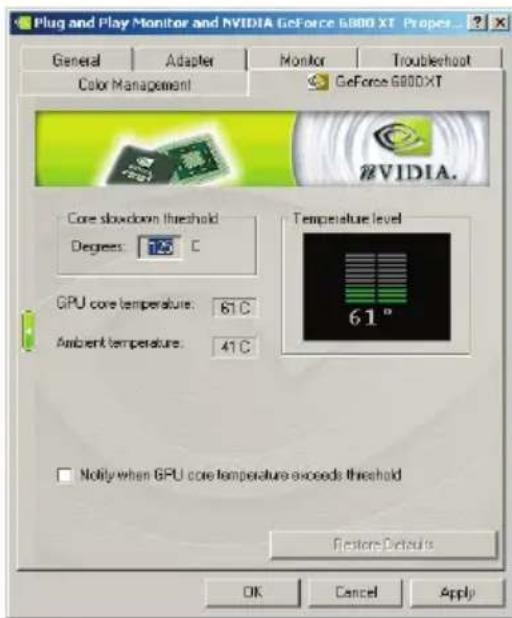

4.12. Configuraciones de Temperatura

La configuraciones de Temperatura muestra la temperatura de su tarjeta degraficas y tiene una referencia dealarma en caso que se sobrecaliente su tarjeta.

4.13. Resoluciones de Pantalla e Ínünces de Renovar

Este item le permite ajustar rápidamente laResolution, calidad de color e indice de renovar pantalla de su monitor.

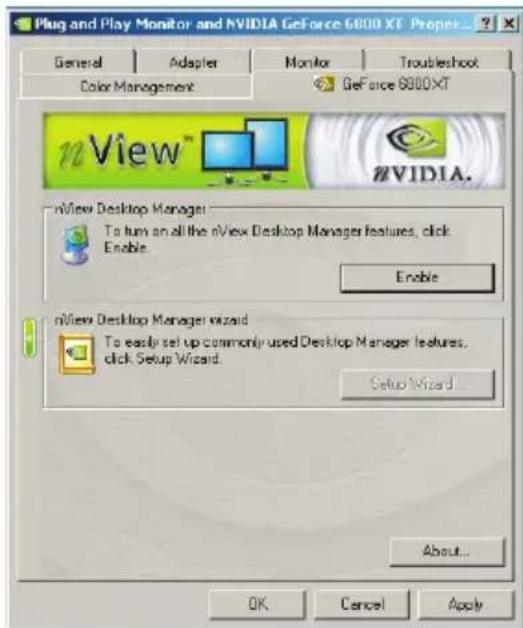

4.14. Administración de Escritorio

La funciona Administración de Escritorio es una función fácil de usar que le permite afinar muchas configuraciones de muestra.

4.15. Edisión del Menu de Pantalla

Esta funciona permite el usuario definir la lista Herramrientas. Para suprimir los items de menu no usados con fecuencia,可以更好earlos del menu de monitor NVIDIA a la lista abajo. Para recuperarlos, pongalos de vuelta en el menu uno por uno, o hagablick en.

4.16.SLI Multi-GPU

La Tecnología SLI (Scalable Link Interface/Interfaz de Vínculo Escalable) pueda mejorar el rendimiento dramátamente.
