BEDIENUNGSANLEITUNG ZFU23401WA ZANUSSI

DE Benutzerinformation 26

handelingen verricht.

• Alle elektrotechnische werkzaamheden die

elektrische en elektronische apparaten. Gooi

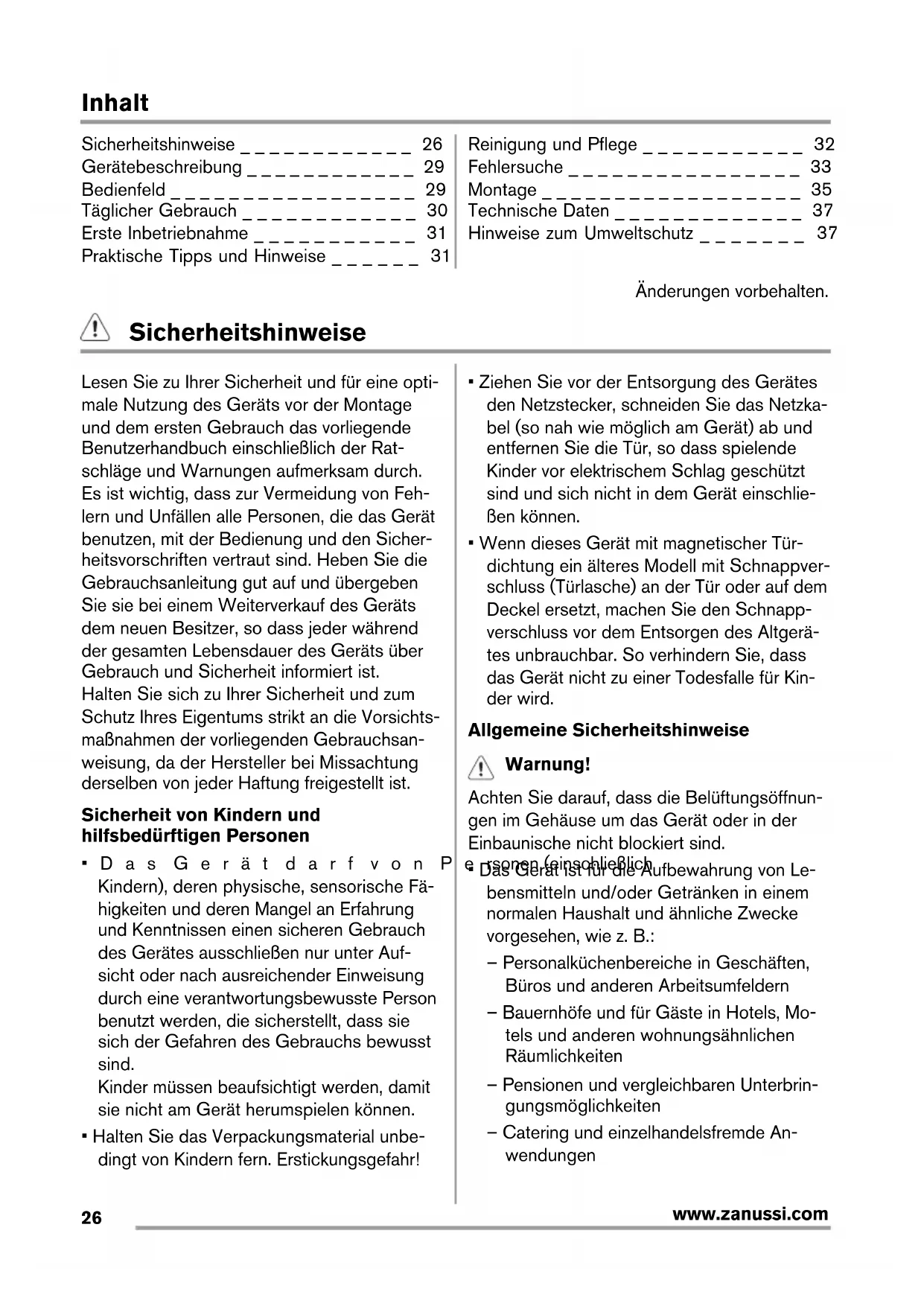

www.zanussi.comInhalt

Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ 26

Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ 29

Bedienfeld _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29

Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ 30

Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ 31

Praktische Tipps und Hinweise _ _ _ _ _ _ 31

Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ 32

Fehlersuche _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33

Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 35

Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ 37

Hinweise zum Umweltschutz _ _ _ _ _ _ _ 37

Änderungen vorbehalten.

Lesen Sie zu Ihrer Sicherheit und für eine opti-

male Nutzung des Geräts vor der Montage

und dem ersten Gebrauch das vorliegende

Benutzerhandbuch einschließlich der Rat-

schläge und Warnungen aufmerksam durch.

Es ist wichtig, dass zur Vermeidung von Feh-

lern und Unfällen alle Personen, die das Gerät

benutzen, mit der Bedienung und den Sicher-

heitsvorschriften vertraut sind. Heben Sie die

Gebrauchsanleitung gut auf und übergeben

Sie sie bei einem Weiterverkauf des Geräts

dem neuen Besitzer, so dass jeder während

der gesamten Lebensdauer des Geräts über

Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu Ihrer Sicherheit und zum

Schutz Ihres Eigentums strikt an die Vorsichts-

maßnahmen der vorliegenden Gebrauchsan-

weisung, da der Hersteller bei Missachtung

derselben von jeder Haftung freigestellt ist.

Sicherheit von Kindern und

hilfsbedürftigen Personen

•Das Gerät darf von Personen (einschließlich

Kindern), deren physische, sensorische Fä-

higkeiten und deren Mangel an Erfahrung

und Kenntnissen einen sicheren Gebrauch

des Gerätes ausschließen nur unter Auf-

sicht oder nach ausreichender Einweisung

durch eine verantwortungsbewusste Person

benutzt werden, die sicherstellt, dass sie

sich der Gefahren des Gebrauchs bewusst

Kinder müssen beaufsichtigt werden, damit

sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbe-

dingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes

den Netzstecker, schneiden Sie das Netzka-

bel (so nah wie möglich am Gerät) ab und

entfernen Sie die Tür, so dass spielende

Kinder vor elektrischem Schlag geschützt

sind und sich nicht in dem Gerät einschlie-

• Wenn dieses Gerät mit magnetischer Tür-

dichtung ein älteres Modell mit Schnappver-

schluss (Türlasche) an der Tür oder auf dem

Deckel ersetzt, machen Sie den Schnapp-

verschluss vor dem Entsorgen des Altgerä-

tes unbrauchbar. So verhindern Sie, dass

das Gerät nicht zu einer Todesfalle für Kin-

Allgemeine Sicherheitshinweise

Achten Sie darauf, dass die Belüftungsöffnun-

gen im Gehäuse um das Gerät oder in der

Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Le-

bensmitteln und/oder Getränken in einem

normalen Haushalt und ähnliche Zwecke

vorgesehen, wie z. B.:

– Personalküchenbereiche in Geschäften,

Büros und anderen Arbeitsumfeldern

– Bauernhöfe und für Gäste in Hotels, Mo-

tels und anderen wohnungsähnlichen

– Pensionen und vergleichbaren Unterbrin-

– Catering und einzelhandelsfremde An-

www.zanussi.com• Benutzen Sie keine mechanischen oder

sonstigen Hilfsmittel, um den Abtauprozess

• Verwenden Sie keine anderen Elektrogeräte

(wie Speiseeisbereiter) in Kühlgeräten,

wenn solche Geräte nicht ausdrücklich vom

Hersteller für diesen Zweck zugelassen

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Kälte-

kreislauf des Gerätes ist ein natürliches und

sehr umweltfreundliches Gas, das jedoch

leicht entflammbar ist.

Achten Sie beim Transport und bei der

Montage des Gerätes darauf, nicht die

Komponenten des Kältekreislaufs zu be-

Bei einer eventuellen Beschädigung des

– Offene Flammen und Zündfunken vermei-

– Den Raum, in dem das Gerät installiert

• Technische und anderweitige Änderungen

am Gerät sind gefährlich. Ein defektes Netz-

kabel kann Kurzschlüsse und einen Brand

verursachen und/oder zu Stromschlägen

Warnung! Elektrische Bauteile (Netzka-

bel, Stecker, Kompressor) dürfen zur Ver-

meidung von Gefahren nur vom Kundendienst

oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite

eingeklemmt oder beschädigt wird. Ein

eingeklemmter oder beschädigter Netz-

stecker überhitzt und kann einen Brand

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker niemals in

eine lockere Steckdose. Es besteht

Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung (falls vorhanden) für

die Innenbeleuchtung.

• Dieses Gerät ist schwer. Seien Sie vorsich-

• Entnehmen oder berühren Sie nie mit nas-

sen/feuchten Händen Tiefkühlgut, da dies

zu Hautverletzungen oder Kälteverbrennun-

• Setzen Sie das Gerät nicht über eine länge-

re Zeit direkter Sonneneinstrahlung aus.

• Die Leuchtmittel (falls vorhanden) in diesem

Gerät sind Speziallampen, die nur für Haus-

haltsgeräte geeignet sind! Sie eignen sich

nicht zur Raumbeleuchtung.

• Stellen Sie keine heißen Töpfe auf die

Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase

oder Flüssigkeiten in dem Gerät. Explosi-

• Legen Sie Lebensmittel nicht direkt vor den

Luftauslass in der Rückwand. (Wenn es ein

• Ein aufgetautes Produkt darf nicht wieder

• Abgepackte Tiefkühlkost immer entspre-

chend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstel-

lers sollten strikt eingehalten werden. Halten

Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder

Sprudel in den Tiefkühlschrank stellen, da

der Druckanstieg in den Behältern zur Ex-

plosion führen und das Gerät beschädigen

• Eis am Stiel kann Kälteverbrennungen verur-

sachen, wenn es direkt nach der Entnahme

aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer

das Gerät ab und ziehen Sie den Netzste-

cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge-

www.zanussi.com• Verwenden Sie keine scharfen Gegenstän-

de zum Entfernen von Reif und Eis im Gerät.

Verwenden Sie einen Kunststoffschaber.

• Verwenden Sie niemals einen Haartrockner

oder andere Heizgeräte, um das Abtauen zu

beschleunigen. Starke Hitze kann die Plas-

tikteile im Innenraum beschädigen und

Feuchtigkeit kann in das elektrische System

eindringen, so dass die Teile unter Span-

Wichtig! Halten Sie sich für den elektrischen

Anschluss strikt an die Anweisungen der

betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das

Gerät auf eventuelle Beschädigungen. Neh-

men Sie das Gerät nicht in Betrieb, wenn es

beschädigt ist. Melden Sie die Schäden

umgehend dem Händler, bei dem Sie es er-

worben haben. Bewahren Sie in diesem Fall

• Lassen Sie das Gerät mindestens vier Stun-

den stehen, bevor Sie es elektrisch an-

schließen, damit das Öl in den Kompressor

• Ausreichenden Freiraum zur Luftzirkulation

um das Gerät lassen; anderenfalls besteht

Überhitzungsgefahr. Halten Sie sich für die

Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Ver-

brennungen durch Berührung von heißen

Bauteilen (Kompressor, Kondensator) mög-

lichst mit der Rückseite gegen eine Wand

• Das Gerät darf nicht in der Nähe von Heiz-

körpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzste-

cker des Gerätes nach der Installation frei

• Wenn ein Wasseranschluss vorgesehen ist,

verbinden Sie das Gerät nur mit dem Trink-

• Sollte die Wartung des Gerätes elektrische

Arbeiten verlangen, so dürfen diese nur von

einem qualifizierten Elektriker oder einem

Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und War-

tung nur an Fachkräfte der autorisierten

Kundendienststellen und verlangen Sie

stets Original-Ersatzteile.

Das Gerät enthält im Kältekreis oder in

dem Isoliermaterial keine ozonschädigen-

den Gase. Das Gerät darf nicht wie normaler

Hausmüll entsorgt werden. Die Isolierung ent-

hält entzündliche Gase: das Gerät muss ge-

mäß den geltenden Vorschriften entsorgt wer-

den; sie erhalten diese bei Ihrer Gemeindever-

waltung. Nicht das Kälteaggregat beschädi-

gen, insbesondere nicht in der Nähe des Wär-

metauschers. Die Materialien, die bei der Her-

stellung dieses Geräts verwendet wurden und

markiert sind, können re-

www.zanussi.comGerätebeschreibung

Betriebskontrolllampe

Stecken Sie den Stecker in die Netzsteckdo-

Drehen Sie den Temperaturregler im Uhrzei-

gersinn auf eine mittlere Einstellung.

Die Kontrolllampe und die Alarmleuchte leuch-

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Aus-

schalten des Geräts in die Position „0“.

www.zanussi.comTemperaturregelung

Die Temperatur wird automatisch geregelt.

Bedienen Sie das Gerät wie folgt:

• Drehen Sie den Temperaturregler auf eine

niedrigere Einstellung, um die minimal mög-

liche Kühlung zu erreichen.

• Drehen Sie den Temperaturregler auf eine

höhere Einstellung, um die maximal mögli-

che Kühlung zu erreichen.

Eine mittlere Stellung ist im Allgemeinen am

Allerdings muss für eine exakte Einstellung be-

rücksichtigt werden, dass die Temperatur im

Innern des Gerätes von verschiedenen Fakto-

• Häufigkeit der Türöffnung

• Menge der eingelagerten Lebensmittel

• Standort des Geräts.

Temperaturwarnung (Temperatur zu

Bei einem außergewöhnlichen Temperaturan-

stieg innerhalb des Gefriergeräts (z. B. bei

Stromausfall) leuchtet die Alarmleuchte.

Sobald die normalen Bedingungen wieder

hergestellt sind, schaltet sich die Alarmleuchte

Lagerung gefrorener Lebensmittel

Lassen Sie das Gerät bei der ersten Inbetrieb-

nahme oder wenn das Gerät einige Zeit nicht

benutzt wurde, mindestens 2 Stunden lang

eingeschaltet, bevor sie Lebensmittel hinein-

Die Gefrierschubladen sorgen dafür, dass Sie

die Lebensmittel schnell und einfach finden.

Wenn große Mengen an Lebensmitteln gela-

gert werden sollen, entfernen Sie die Schubla-

den, ausgenommen die untere Schublade, die

an ihrem Platz bleiben muss, um eine gute

Luftzirkulation zu garantieren. Alle Lebensmittel

müssen mit einem Mindestabstand von 15 mm

von der Gerätetür gelagert werden.

Wichtig! Kam es zum Beispiel durch einen

Stromausfall, der länger dauerte als der in der

Tabelle mit den technischen Daten

angegebene Wert (siehe „Ausfalldauer“) zu

einem ungewollten Abtauen, dann müssen die

aufgetauten Lebensmittel sehr rasch

verbraucht oder sofort gekocht und nach dem

Abkühlen erneut eingefroren werden.

Einfrieren frischer Lebensmittel

Der Gefrierraum eignet sich zum Einfrieren von

frischen Lebensmitteln und zum längerfristigen

Lagern von bereits gefrorenen und tiefgefrore-

Legen Sie die einzufrierenden frischen Le-

bensmittel in die Gefrierschubladen oder Fä-

Die maximale Menge an Lebensmitteln, die in

24 Stunden eingefroren werden kann, ist auf

dem Typenschild angegeben, das sich im In-

neren des Gerätes befindet.

Der Gefriervorgang dauert 24 Stunden: Legen

Sie während dieses Zeitraums keine weiteren

einzufrierenden Lebensmittel in das Gerät.

Tiefgefrorene oder gefrorene Lebensmittel

können vor der Verwendung bei Raumtempe-

ratur aufgetaut werden.

Kleinere Gefriergutteile können sogar direkt

aus dem Gefriergerät entnommen und an-

schließend sofort gekocht werden: in diesem

Fall dauert der Garvorgang allerdings etwas

Entnahme von Gefrierkörben aus dem

Die Gefrierkörbe sind mit einem Anschlag aus-

gestattet, der die versehentliche Entnahme

oder ein Herausfallen verhindert. Um einen

Gefrierkorb aus dem Gefrierschrank zu neh-

men, ziehen Sie den Korb zu sich her, bis er

den Anschlag erreicht, und kippen den Korb

mit der Vorderseite nach oben, bis er sich he-

www.zanussi.comWenn Sie den Gefrierkorb wieder zurück in

das Gerät legen möchten, heben Sie die Vor-

derseite des Korbs leicht an und setzen ihn in

das Gefriergerät ein. Sobald Sie über die End-

punkte hinweg sind, drücken Sie den Gefrier-

korb wieder in seine ursprüngliche Position.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, be-

seitigen Sie den typischen „Neugeruch“ am

besten durch Reinigen der Innenteile mit lau-

warmem Wasser und einer neutralen Seife.

Sorgfältig nachtrocknen.

Wichtig! Verwenden Sie keine aggressiven

Reinigungsmittel oder Scheuerpulver, die die

Oberfläche beschädigen.

Praktische Tipps und Hinweise

Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln

und Blubbern zu hören, wenn das Kältemit-

tel durch die Leitungen gepumpt wird. Das

• Bei eingeschaltetem Kompressor wird das

Kältemittel umgewälzt und Sie hören ein

Surren und ein pulsierendes Geräusch vom

Kompressor. Das ist normal.

• Die thermische Ausdehnung kann ein plötz-

liches Krachen verursachen. Das ist eine na-

türliche und nicht gefährliche physikalische

Erscheinung. Das ist normal.

• Beim Ein- oder Ausschalten des Kompres-

sors ist ein leises "Klicken" des Temperatur-

reglers zu hören. Das ist normal.

• Öffnen Sie die Tür nicht zu häufig, und las-

sen Sie diese nicht länger offen als unbe-

• Wenn die Umgebungstemperatur hoch ist

und der Temperaturregler auf eine niedrige

Temperatur eingestellt und das Gerät voll

beladen ist, kann es zu andauerndem Be-

trieb des Kompressors und damit zu Reif-

oder Eisbildung am Verdampfer kommen.

Stellen Sie in diesem Fall den Temperatur-

regler auf eine höhere Einstellung ein, die

ein automatisches Abtauen und damit auch

einen niedrigeren Energieverbrauch ermög-

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle Tipps

für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die

innerhalb von 24 Stunden eingefroren wer-

den kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Le-

gen Sie während dieses Zeitraums keine

weiteren einzufrierenden Lebensmittel in

• frieren Sie ausschließlich frische und gründ-

lich gewaschene Lebensmittel von sehr gu-

• teilen Sie die Lebensmittel in kleinere Porti-

onen ein, damit diese schnell und vollstän-

dig gefrieren und Sie später nur die Menge

auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen

sollten stets luftdicht in Aluminiumfolie oder

in lebensmittelechte Gefrierbeutel verpackt

werden, um so wenig Luft wie möglich in

der Verpackung zu haben;

www.zanussi.com• achten Sie beim Hineinlegen von frischen,

noch ungefrorenen Lebensmitteln darauf,

dass diese keinen Kontakt mit Gefriergut

bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich

besser lagern als fetthaltigere; Salz verkürzt

die Lagerzeit von Lebensmitteln im Gefrier-

• werden Gefrierwürfel direkt nach der Ent-

nahme aus dem Gefrierfach verwendet,

können Sie zu Frostbrand auf der Haut füh-

• es empfiehlt sich, das Einfrierdatum auf je-

der einzelnen Packung zu notieren, um ei-

nen genauen Überblick über die Lagerzeit

Hinweise zur Lagerung gefrorener

So erzielen Sie die besten Ergebnisse mit Ih-

• Vergewissern Sie sich, dass die gefrorenen

Lebensmittel vom Händler angemessen ge-

• Achten Sie unbedingt darauf, die eingekauf-

ten gefrorenen Lebensmittel in der kürzest

möglichen Zeit in das Gefriergerät zu brin-

• Öffnen Sie die Tür nicht zu häufig, und las-

sen Sie die Tür nicht länger offen als not-

• Aufgetaute Lebensmittel verderben sehr

schnell und eignen sich nicht für ein erneu-

• Das Haltbarkeitsdatum auf der Tiefkühlkost-

verpackung darf nicht überschritten werden.

Reinigung und Pflege

Vorsicht! Ziehen Sie bitte vor jeder

Reinigungsarbeit immer den Netzstecker

Der Kältekreis des Gerätes enthält Koh-

lenwasserstoffe; Wartungsarbeiten und

Nachfüllen von Kältemittel dürfen daher nur

durch vom Hersteller autorisiertes Fachperso-

nal ausgeführt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig

• Reinigen Sie die Innenseiten und die Zube-

hörteile mit lauwarmem Wasser und etwas

• Prüfen und säubern Sie die Türdichtungen

in regelmäßigen Abständen und kontrollie-

ren Sie, dass diese sauber und frei von Ver-

• Spülen und trocknen Sie diese sorgfältig ab.

Wichtig! Ziehen Sie nicht an Leitungen und/

oder Kabeln im Innern des Kühlschranks und

achten Sie darauf, diese nicht zu verschieben

oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums

keinesfalls Putzmittel, Scheuerpulver, stark

parfümierte Reinigungsmittel oder

Wachspolituren, da diese die Oberfläche des

Innenraums beschädigen und einen starken

Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes

Gitter) und den Kompressor auf der Geräte-

rückseite mit einer Bürste. Dadurch verbessert

sich die Leistung des Geräts und es ver-

braucht weniger Strom.

Wichtig! Bitte achten Sie darauf, das

Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten

Chemikalien, die den im Gerät verwendeten

Kunststoff angreifen können. Aus diesem

Grund ist es empfehlenswert, das Gerät au-

ßen nur mit warmem Wasser und etwas flüs-

sigem Tellerspülmittel zu reinigen.

Schließen Sie das Gerät nach der Reinigung

wieder an die Netzversorgung an.

www.zanussi.comAbtauen des Gefriergeräts

Auf den Ablagen des Gefriergeräts und im In-

nern des oberen Fachs bildet sich stets etwas

Tauen Sie das Gefriergerät ab, wenn die Reif-

schicht eine Stärke von etwa 3 bis 5 mm er-

Entfernen Sie den Reif wie nachstehend erläu-

• Schalten Sie das Gerät aus und ziehen Sie

den Netzstecker aus der Steckdose.

• Verpacken Sie das gesamte Gefriergut in

mehrere Schichten Zeitungspapier und la-

gern Sie es an einem kühlen Ort.

• Nehmen Sie die Gefrierschubladen heraus.

• Wickeln Sie die Gefrierschubladen in wär-

meisolierendes Material wie z. B. Decken

Stellen Sie Schalen mit heißem Wasser (das

nicht kochen darf) in das Gerät, um den Ab-

tauprozess zu beschleunigen.

• Lassen Sie die Tür des Geräts offen stehen

und setzen Sie den Kunststoffschaber in die

entsprechende Aussparung unten in der

Mitte ein. Stellen Sie eine Schale zum Auf-

fangen des Tauwassers darunter.

• Entfernen Sie die Eisschicht vorsichtig mit

einen Eisschaber aus Holz oder Kunststoff,

wenn sie beginnt anzutauen.

• Ist das Eis vollständig geschmolzen, trocken

Sie die nassen Oberflächen gründlich ab

und bewahren Sie den Schaber für eine

spätere Verwendung auf.

• Setzen Sie die Schubladen mit den Lebens-

mitteln wieder ein und schalten Sie das Ge-

Vorsicht! Entfernen Sie Reif und Eis vom

Verdampfer niemals mit scharfen

metallischen Gegenständen, da dieser

dadurch beschädigt werden könnte.

Versuchen Sie nicht, den Abtauvorgang durch

andere als vom Hersteller empfohlene

mechanische oder sonstige Hilfsmittel zu

beschleunigen. Ein Temperaturanstieg des

Gefrierguts während des Abtauens des

Geräts kann die Lagerzeit dieser Lebensmittel

Warnung! Ziehen Sie vor der

Fehlersuche immer den Netzstecker aus

Eine Fehlersuche, die von der in der

vorliegenden Gebrauchsanleitung

beschriebenen Fehlersuche abweicht, darf nur

von einem qualifizierten Elektriker oder einer

Fachkraft durchgeführt werden.

Wichtig! Geräuschentwicklung (Kompressor,

Kältekreislauf) während des Gerätebetriebs ist

Problem Mögliche Ursache Abhilfe

Das Gerät funktioniert

nicht. Die Betriebs-Kon-

trolllampe blinkt nicht.

Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein.

Der Netzstecker wurde nicht rich-

tig in die Steckdose gesteckt.

Stecken Sie den Netzstecker richtig

www.zanussi.comProblem Mögliche Ursache Abhilfe

Das Gerät wird nicht mit Span-

nung versorgt. Es liegt keine Span-

nung an der Netzsteckdose an.

Testen Sie, ob ein anderes Gerät an

dieser Steckdose funktioniert.

Wenden Sie sich an einen qualifi-

Die Betriebs-Kontrolllam-

Das Gerät funktioniert nicht ord-

Wenden Sie sich an einen qualifi-

Die Alarmleuchte blinkt. Die Temperatur im Gefrierraum ist

Siehe hierzu den Abschnitt „Tempe-

raturwarnung (Temperatur zu

Es ertönt ein Alarmsignal. Die Temperatur im Gefrierraum ist

Siehe hierzu den Abschnitt „Tempe-

raturwarnung (Temperatur zu

Der Kompressor ist durch-

Die Temperatur ist nicht richtig

Stellen Sie eine höhere Temperatur

Die Tür wurde nicht richtig ge-

Siehe hierzu „Schließen der Tür“.

Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als

Die Temperatur der Lebensmittel

Lassen Sie die Lebensmittel auf

Raumtemperatur abkühlen, bevor

Sie sie in das Gerät legen.

Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur.

Die Temperatur im Ge-

frierraum ist zu niedrig.

Der Temperaturregler ist nicht rich-

Stellen Sie eine höhere Temperatur

Die Temperatur im Ge-

frierraum ist zu hoch.

Der Temperaturregler ist nicht rich-

Stellen Sie eine niedrigere Tempe-

Die Tür wurde nicht richtig ge-

Siehe hierzu „Schließen der Tür“.

Die Temperatur der Lebensmittel

Lassen Sie die Lebensmittel auf

Raumtemperatur abkühlen, bevor

Sie sie in das Gerät legen.

Es wurden zu viele Produkte auf

Legen Sie weniger Produkte auf ein-

Die Lebensmittel liegen zu dicht

Lagern Sie die Lebensmittel so,

dass die Kaltluft im Gerät zirkulieren

Es bildet sich zu viel Reif. Die Lebensmittel sind nicht richtig

Verpacken Sie die Lebensmittel

Die Tür wurde nicht richtig ge-

Siehe hierzu „Schließen der Tür“.

Der Temperaturregler ist nicht rich-

Stellen Sie eine höhere Temperatur

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe

www.zanussi.com3. Ersetzen Sie die defekten Türdichtungen,

falls erforderlich. Wenden Sie sich hierzu

an den Kundendienst.

Vorsicht! Lesen Sie bitte die

"Sicherheitshinweise" sorgfältig vor der

Aufstellung des Geräts durch, um Gefahren

für Sie selbst zu vermeiden und einen

korrekten Betrieb des Geräts zu

Installieren Sie dieses Gerät in einem trocke-

nen, gut belüfteten Raum, an dem die Umge-

bungstemperatur mit der Klimaklasse überein-

stimmt, die auf dem Typenschild des Geräts

SN +10 °C bis +32 °C N +16 °C bis +32 °C ST +16 °C bis +38 °C T +16 °C bis +43 °C Bei einigen Modellen können Funktionsstörun-

gen auftreten, wenn sie außerhalb dieses

Temperaturbereichs betrieben werden. Der

ordnungsgemäße Betrieb wird nur innerhalb

des angegebenen Temperaturbereichs ge-

währleistet. Bei Fragen zum Aufstellungsort

des Geräts wenden Sie sich an den Verkäufer,

unseren Kundendienst oder nächstgelegenen

Das Gerät sollte möglichst weit entfernt von

Wärmequellen wie Heizungen, Boilern oder di-

rektem Sonnenlicht usw. aufgestellt werden.

Die Luft muss frei auf der Geräterückseite zir-

kulieren können. Damit das Gerät die optimale

Leistung bringen kann, wenn es unter einem

Hängeschrank installiert wird, muss der Ab-

stand zwischen der Geräteoberseite und dem

Hängeschrank mindestens 100 mm betragen.

Allerdings sollte die Aufstellung des Gerätes

unter einem Hängeschrank nach Möglichkeit

vermieden werden. Die korrekte waagerechte

Ausrichtung des Geräts kann mit Hilfe eines

oder mehrerer Schraubfüße am Geräteboden

Warnung! Es muss möglich sein, das

Gerät vom Netz zu trennen; nach der

Aufstellung muss der Netzstecker daher

Hintere Distanzstücke

Die beiden Distanzstücke befinden sich im

Beutel mit den Unterlagen.

Gehen Sie wie folgt vor, um die Distanzstücke

1. Lösen Sie die Schraube.

2. Setzen Sie das Distanzstück unter der

3. Drehen Sie das Distanzstück in die richti-

4. Ziehen Sie die Schrauben wieder an.

Reinigung und Pflege

Kontrollieren Sie vor der ersten Benutzung des

Gerätes, ob die Netzspannung und -frequenz

Ihres Hausanschlusses mit den auf dem Ty-

penschild angegebenen Anschlusswerten

Das Gerät muss geerdet sein. Zu diesem

Zweck ist der Netzstecker mit einem Schutz-

kontakt ausgestattet. Falls die Steckdose Ihres

Hausanschlusses nicht geerdet sein sollte,

lassen Sie das Gerät gemäß den geltenden

Vorschriften von einem qualifizierten Elektriker

Der Hersteller übernimmt keinerlei Haftung bei

Missachtung der vorstehenden Sicherheitshin-

Das Gerät entspricht den EWG-Richtlinien.

Bei der Aufstellung des Geräts ist dieses waa-

gerecht auszurichten. Dies lässt sich mit zwei

Schraubfüßen am vorderen Sockel des Gerä-

Wechseln des Türanschlags

Wichtig! Die nachfolgend beschriebenen

Schritte sollten von mindestens zwei Personen

durchgeführt werden, um ein Herunterfallen

der Türen zu vermeiden.

Zum Wechseln des Türanschlags muss wie

folgt vorgegangen werden:

• Ziehen Sie den Netzstecker aus der Steck-

• Neigen Sie das Gerät vorsichtig nach hin-

ten, sodass der Kompressor den Boden

1. Entfernen Sie die Sockelblende.

2. Schrauben Sie die unteren Scharniere ab

und entfernen Sie diese.

3. Hängen Sie die Tür aus.

4. Schrauben Sie den oberen Bolzen ab und

an der gegenüberliegenden Seite wieder an.

5. Bringen Sie die Tür wieder an.

6. Stellen Sie sicher, dass die Türkante parallel

zur Oberseitenkante verläuft.

7. Schrauben Sie den Bolzen (A) ab und an

der gegenüberliegenden Seite wieder an.

8. Nehmen Sie die Kappe (B) ab und bringen

Sie sie auf der gegenüberliegenden Seite an.

9. Schrauben Sie die unteren Scharniere an.

10. Bringen Sie die Sockelblende wieder an.

11. Stellen Sie das Gerät wieder in aufrechte

12. Bringen Sie den Griff auf der gegenüber-

liegenden Seite an und setzen Sie die Kunst-

stoffkappen (im Beutel mit der Anleitung) auf

die freien Öffnungen.

Führen Sie eine Endkontrolle durch, um si-

cherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Die Tür ordnungsgemäß öffnet und schließt.

Bei niedrigen Umgebungstemperaturen (z. B.

im Winter) kann es vorkommen, dass die Tür-

dichtung nicht richtig am Gerät anliegt. War-

ten Sie in diesem Fall ab, bis sich die Dichtung

Wenden Sie sich an den Kundendienst, wenn

Sie bei den oben beschriebenen Schritten Un-

terstützung benötigen. Ein Kundendiensttech-

niker wird die Türen dann auf Ihre Kosten um-

Lagerzeit bei Störung 30 Std.

Spannung 230 - 240 V Frequenz 50 Hz

Die technischen Daten befinden sich auf dem

Typenschild im Innern des Gerätes auf der lin-

ken Seite sowie auf der Energieplakette.

Hinweise zum Umweltschutz

Recyceln Sie Materialien mit dem Symbol .

Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und

Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte

nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen

Sammelstelle oder wenden Sie sich an Ihr
