BEDIENUNGSANLEITUNG ZFU23402WA ZANUSSI

Benutzerinformation 28

www.zanussi.com 11A B

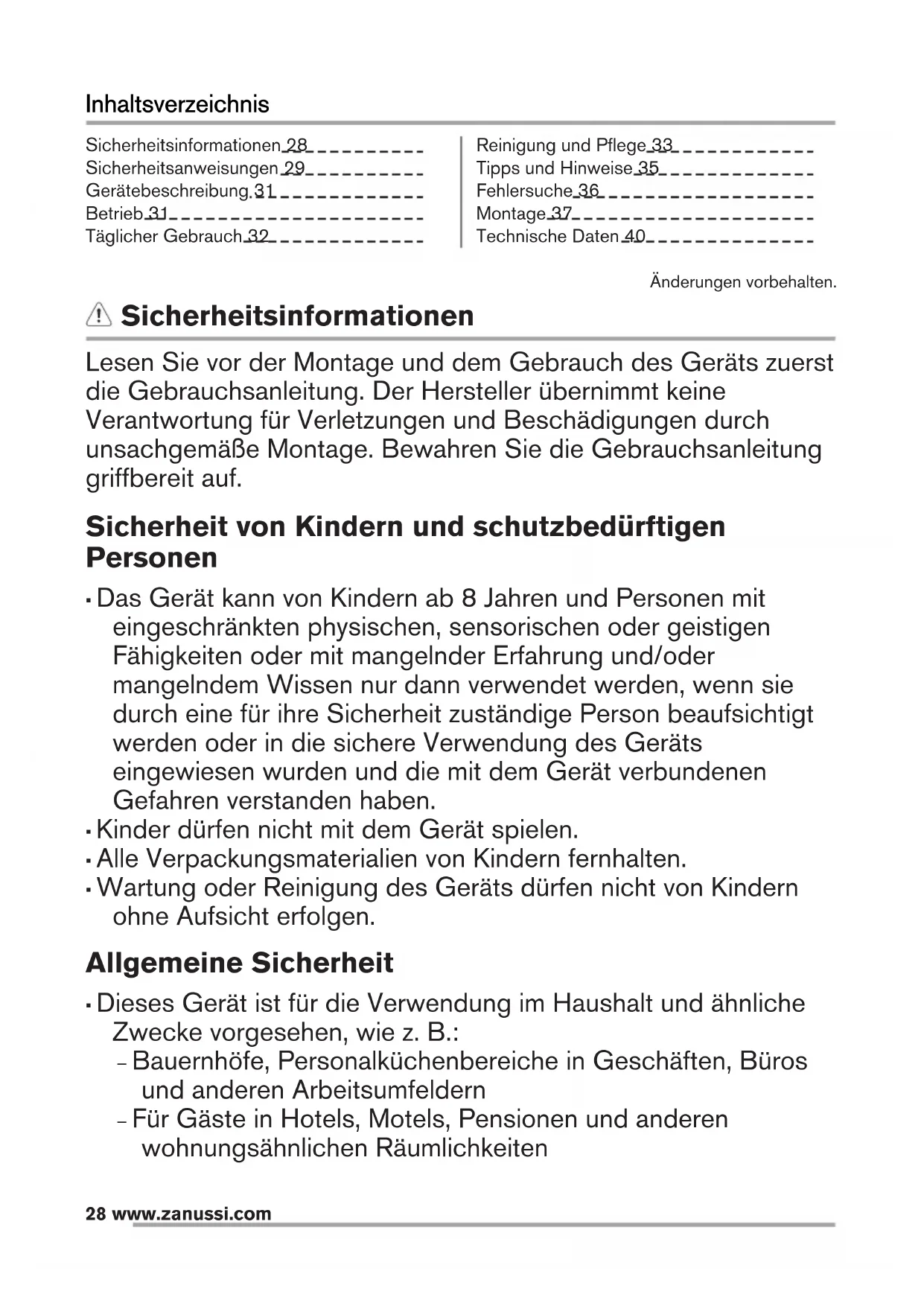

www.zanussi.com 27Inhaltsverzeichnis

Sicherheitsinformationen 28

Sicherheitsanweisungen 29

Gerätebeschreibung 31

Täglicher Gebrauch 32

Reinigung und Pflege 33

Tipps und Hinweise 35

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst

die Gebrauchsanleitung. Der Hersteller übernimmt keine

Verantwortung für Verletzungen und Beschädigungen durch

unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung

Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mit mangelnder Erfahrung und/oder

mangelndem Wissen nur dann verwendet werden, wenn sie

durch eine für ihre Sicherheit zuständige Person beaufsichtigt

werden oder in die sichere Verwendung des Geräts

eingewiesen wurden und die mit dem Gerät verbundenen

Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Wartung oder Reinigung des Geräts dürfen nicht von Kindern

ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Dieses Gerät ist für die Verwendung im Haushalt und ähnliche

Zwecke vorgesehen, wie z. B.:

– Bauernhöfe, Personalküchenbereiche in Geschäften, Büros

und anderen Arbeitsumfeldern

– Für Gäste in Hotels, Motels, Pensionen und anderen

wohnungsähnlichen Räumlichkeiten

28 www.zanussi.com• Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse

um das Gerät und in der Einbaunische nicht blockiert sind.

• Versuchen Sie nicht, den Abtauvorgang durch andere als vom

Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu

• Beschädigen Sie nicht den Kältekreislauf.

• Betreiben Sie in den Lebensmittelfächern des Geräts keine

anderen als die vom Hersteller empfohlenen Elektrogeräte.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie

keine Scheuermittel, scheuernde Reinigungsschwämmchen,

Lösungsmittel oder Metallgegenstände.

• Bewahren Sie in dem Gerät keine explosiven Substanzen, wie

Spraydosen mit entzündlichen Treibgasen auf.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,

einem autorisierten Kundendienst oder einer gleichermaßen

qualifizierten Person ersetzt werden, um Gefahren zu

Sicherheitsanweisungen

Nur eine qualifizierte Fachkraft darf

den elektrischen Anschluss des

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf

und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte

• Seien Sie beim Umsetzen des Geräts

vorsichtig, denn es ist schwer. Tragen Sie

stets Sicherheitshandschuhe.

• Stellen Sie sicher, dass die Luft um das

Gerät zirkulieren kann.

• Warten Sie mindestens 4 Stunden, bevor

Sie das Gerät an das Stromnetz

anschließen. Dies ist erforderlich, damit das

Öl in den Kompressor zurückfließen kann.

• Stellen Sie das Gerät nicht in der Nähe von

Heizkörpern, Herden, Backöfen oder

• Die Geräterückseite muss gegen die Wand

• Stellen Sie das Gerät nicht dort auf, wo es

direktem Sonnenlicht ausgesetzt sein

• Stellen Sie das Gerät nicht an zu feuchten

oder kalten Orten auf, wie z. B. in

Nebengebäuden, Garagen oder Weinkellern.

• Wenn Sie das Gerät verschieben möchten,

heben Sie es bitte an der Vorderkante an,

um den Fußboden nicht zu verkratzen.

Elektrischer Anschluss

Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Alle elektrischen Anschlüsse sind von einem

geprüften Elektriker vorzunehmen.

www.zanussi.com 29• Stellen Sie sicher, dass die elektrischen

Daten auf dem Typenschild den Daten Ihrer

Stromversorgung entsprechen. Wenden Sie

sich andernfalls an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an eine

ordnungsgemäß installierte

Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen

oder Verlängerungskabel.

• Achten Sie darauf, elektrische Bauteile (wie

Netzstecker, Netzkabel und Kompressor)

nicht zu beschädigen. Wenden Sie sich an

den technischen Kundendienst oder eine

Elektrofachkraft, um die elektrischen Bauteile

• Das Netzkabel muss unterhalb des

Netzsteckers verlegt werden.

• Stecken Sie den Netzstecker erst nach

Abschluss der Montage in die Steckdose.

Stellen Sie sicher, dass der Netzstecker

nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie

das Gerät von der Stromversorgung trennen

möchten. Ziehen Sie stets am Netzstecker.

Es besteht Verletzungs-,

Verbrennungs-, Stromschlag- und

• Nehmen Sie keine technischen Änderungen

• Stellen Sie keine elektrischen Geräte (z. B.

Eisbereiter) in das Gerät, wenn solche

Geräte nicht ausdrücklich vom Hersteller für

diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht

zu beschädigen. Er enthält Isobutan

(R600a), ein Erdgas mit einem hohen Grad

an Umweltverträglichkeit. Dieses Gas ist

• Wird der Kältekreislauf beschädigt, stellen

Sie bitte sicher, dass es keine Flammen und

Zündquellen im Raum gibt. Belüften Sie den

• Stellen Sie keine heißen Gegenstände auf

die Kunststoffteile des Geräts.

• Legen Sie Erfrischungsgetränke nicht in das

Gefrierfach. Dadurch entsteht Druck auf den

• Bewahren Sie keine entzündbaren Gase und

Flüssigkeiten im Gerät auf.

• Platzieren Sie keine entflammbaren Produkte

oder Gegenstände, die mit entflammbaren

Produkten benetzt sind, im Gerät, auf dem

Gerät oder in der Nähe des Geräts.

• Berühren Sie nicht den Kompressor oder

den Kondensator. Sie sind heiß.

• Nehmen Sie keine Gegenstände aus dem

Gefrierfach bzw. berühren Sie diese nicht,

falls Ihre Hände nass oder feucht sind.

• Frieren Sie aufgetaute Lebensmittel nicht

• Befolgen Sie die Hinweise auf der

Verpackung zur Aufbewahrung tiefgekühlter

Reinigung und Pflege

Verletzungsgefahr sowie Risiko von

• Schalten Sie das Gerät immer aus und

ziehen Sie den Netzstecker aus der

Steckdose, bevor Reinigungsarbeiten

durchgeführt werden.

• Der Kältekreis des Gerätes enthält

Kohlenwasserstoffe. Das Gerät muss von

einer qualifizierten Fachkraft gewartet und

• Prüfen Sie regelmäßig den Wasserabfluss

des Geräts und reinigen Sie ihn

gegebenenfalls. Bei verstopftem

Wasserabfluss sammelt sich das

Abtauwasser am Boden des Geräts an.

Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der

• Schneiden Sie das Netzkabel ab, und

• Entfernen Sie die Tür, um zu verhindern,

dass sich Kinder oder Haustiere in dem

• Der Kältekreislauf und die

Isolierungsmaterialien dieses Gerätes sind

• Die Isolierung enthält entzündliches Gas. Für

Informationen zur korrekten Entsorgung des

Gerätes wenden Sie sich an Ihre kommunale

• Achten Sie darauf, dass die Kühleinheit in

der Nähe des Wärmetauschers nicht

30 www.zanussi.comGerätebeschreibung

Betriebs-Kontrolllampe

Einschalten des Geräts

1. Stecken Sie den Stecker in die

2. Drehen Sie den Temperaturregler im

Uhrzeigersinn auf eine mittlere Einstellung.

Die Kontrolllampe und die Alarmleuchte

www.zanussi.com 31Ausschalten des Geräts

Drehen Sie den Temperaturregler zum

Ausschalten des Geräts in die Position „O“.

Die Temperatur wird automatisch geregelt.

1. Drehen Sie den Temperaturregler auf eine

niedrigere Einstellung, um die minimal

mögliche Kühlung zu erreichen.

2. Drehen Sie den Temperaturregler auf eine

höhere Einstellung, um die maximal

mögliche Kühlung zu erreichen.

Eine mittlere Einstellung ist im

Allgemeinen am besten geeignet.

Allerdings muss für eine exakte

Einstellung berücksichtigt werden,

dass die Temperatur im Innern des

Geräts von verschiedenen Faktoren

• Häufigkeit des Türöffnens

• Menge der eingelagerten

• Standort des Geräts.

Ist die Umgebungstemperatur hoch

oder das Gerät voll beladen, dieses

aber auf die niedrigste Temperatur

eingestellt, so kann es bei

andauerndem Betrieb des Geräts an

der Rückwand zu Frostbildung

kommen. In diesem Fall muss eine

höhere Temperatur gewählt werden,

die ein automatisches Abtauen

ermöglicht und damit auch einen

niedrigeren Energieverbrauch.

Ein Anstieg der Temperatur im Gefrierraum

(zum Beispiel aufgrund eines

vorausgegangenen Stromausfalls oder einer

geöffneten Gerätetür) wird durch eine blinkende

Alarmanzeige angezeigt:

Sobald der Normalbetrieb wiederhergestellt ist,

hört die Alarmanzeige auf zu blinken.

Reinigen des Innenraums

Bevor Sie das Gerät in Betrieb nehmen,

beseitigen Sie den typischen Neugeruch am

besten durch Reinigen der Innenteile mit

lauwarmem Wasser und einer neutralen Seife.

Sorgfältig nachtrocknen.

Reinigungsmittel oder

Scheuerpulver, da diese die

Oberfläche beschädigen.

Lagern von gefrorenen Lebensmitteln

Lassen Sie das Gerät bei der ersten

Inbetriebnahme oder wenn das Gerät einige

Zeit nicht benutzt wurde, mindestens 2 Stunden

lang eingeschaltet, bevor Sie Lebensmittel

Die Gefrierschubladen sorgen dafür, dass Sie

die Lebensmittel schnell und einfach finden.

Wenn große Mengen an Lebensmitteln gelagert

werden sollen, entfernen Sie die Schubladen,

ausgenommen die untere Schublade, die an

ihrem Platz bleiben muss, um eine gute

Luftzirkulation zu garantieren. Es ist auf allen

Ablagen möglich, Lebensmittel bis zu einem

Abstand von 15 mm zur Tür einzulagern.

Kam es zum Beispiel durch einen

Stromausfall, der länger dauerte als

der in der Tabelle mit den

technischen Daten angegebene

Wert (siehe „Lagerzeit bei Störung“)

zu einem ungewollten Abtauen, dann

müssen die aufgetauten

Lebensmittel sehr rasch verbraucht

oder sofort gekocht und nach dem

Abkühlen erneut eingefroren

Einfrieren frischer Lebensmittel

Der Gefrierraum eignet sich zum Einfrieren von

frischen Lebensmitteln und zum längerfristigen

Lagern von bereits gefrorenen und

tiefgefrorenen Lebensmitteln. Legen Sie die

einzufrierenden frischen Lebensmittel in die

Gefrierschubladen oder Fächer mit Klappen.

32 www.zanussi.comLegen Sie die zu gefrierenden frischen

Lebensmittel in das mittlere Fach des

Gefriergerätes, da dies die kälteste Stelle ist.

Die maximale Menge an Lebensmitteln, die

innerhalb von 24 Stunden eingefroren werden

kann, ist auf dem im Inneren des Geräts

befindlichen Typenschild angegeben.

Der Gefriervorgang dauert 24 Stunden: Legen

Sie während dieses Zeitraums keine weiteren

einzufrierenden Lebensmittel in das Gerät.

Tiefgefrorene oder gefrorene Lebensmittel

können vor der Verwendung je nach der zur

Verfügung stehenden Zeit im Kühlschrank oder

bei Raumtemperatur aufgetaut werden.

Kleinere Gefriergutteile können sogar direkt aus

dem Gefriergerät entnommen und anschließend

sofort gekocht werden. In diesem Fall dauert

der Garvorgang allerdings etwas länger.

Entnehmen von Gefrierkörben aus dem

Die Gefrierkörbe sind mit einem Anschlag

ausgestattet, der ein versehentliches

Herausziehen oder ein Herausfallen verhindert.

1. Um einen Gefrierkorb aus dem Gefriergerät

zu nehmen, ziehen Sie den Korb zu sich, bis

er den Anschlag erreicht.

2. Kippen Sie den Korb mit der Vorderseite

nach oben, bis er sich herausnehmen lässt.

Wenn Sie den Gefrierkorb wieder in das Gerät

einschieben möchten, heben Sie die

Vorderseite des Korbs leicht an und setzen Sie

ihn in das Gefriergerät ein. Sobald der

Gefrierkorb über den Anschlag hinweg ist,

schieben Sie ihn wieder in seine ursprüngliche

Reinigung und Pflege

Siehe Kapitel Sicherheitshinweise.

Allgemeine Warnhinweise

Ziehen Sie vor jeder

Wartungsmaßnahme immer den

Netzstecker aus der Steckdose.

Dieses Gerät enthält

Kohlenwasserstoffe in seinem

Kältekreislauf. Aus diesem Grund

dürfen die Wartung und das

Nachfüllen ausschließlich durch

autorisiertes Fachpersonal erfolgen.

Das Zubehör des Geräts und die

Innenteile eignen sich nicht für die

Reinigung im Geschirrspüler.

Regelmäßige Reinigung

Ziehen Sie nicht an Leitungen und/

oder Kabeln im Innern des Geräts

und achten Sie darauf, diese nicht

zu verschieben oder zu

Bitte achten Sie darauf, das

Kühlsystem nicht zu beschädigen.

Wenn Sie das Gerät verschieben

möchten, heben Sie es bitte an der

Vorderkante an, um den Fußboden

nicht zu verkratzen.

Das gesamte Gerät muss regelmäßig gereinigt

1. Reinigen Sie die Innenseiten und die

Zubehörteile mit lauwarmem Wasser und

www.zanussi.com 332. Prüfen und säubern Sie die Türdichtungen

in regelmäßigen Abständen, um zu

gewährleisten, dass diese sauber und frei

von Fremdkörpern sind.

3. Spülen und trocknen Sie diese sorgfältig

4. Reinigen Sie den Kondensator und den

Kompressor auf der Geräterückseite, falls

diese zugänglich sind, mit einer Bürste.

Dadurch verbessert sich die Leistung des

Geräts und es verbraucht weniger Strom.

Abtauen des Gefriergeräts

Entfernen Sie Reif und Eis vom

Verdampfer niemals mit scharfen

metallischen Gegenständen, da

dieser dadurch beschädigt werden

könnte. Versuchen Sie nicht, den

Abtauvorgang durch andere als vom

Hersteller empfohlene mechanische

oder sonstige Hilfsmittel zu

Temperaturanstieg des Gefrierguts

während des Abtauens des Geräts

kann die Lagerzeit dieser

Lebensmittel verkürzen.

Stellen Sie 12 Stunden vor dem

Abtauen eine niedrigere Temperatur

ein, damit eine ausreichende Kälte

als Reserve für die Unterbrechung

im Betrieb entstehen kann.

Auf den Ablagen des Gefriergeräts und im

Innern des oberen Fachs bildet sich stets etwas

Tauen Sie das Gefriergerät ab, wenn die

Reifschicht eine Stärke von etwa 3 bis 5 mm

1. Schalten Sie das Gerät aus, oder ziehen

Sie den Netzstecker aus der Steckdose.

2. Nehmen Sie das gesamte Gefriergut

heraus, verpacken Sie es in mehrere

Schichten Zeitungspapier und lagern Sie es

an einem kühlen Ort.

Fassen Sie gefrorene

Lebensmittel nicht mit nassen

Händen an. Ihre Hände könnten

an den Lebensmitteln festfrieren.

3. Lassen Sie die Tür des Geräts offen stehen,

und setzen Sie den Kunststoffschaber in die

entsprechende Aufnahme unten in der Mitte

ein. Stellen Sie eine Schale zum Auffangen

des Tauwassers darunter.

Stellen Sie eine Schale mit warmem

Wasser in das Gefrierfach, um den

Abtauprozess zu beschleunigen. Entfernen

Sie bereits während des Abtauprozesses

vorsichtig Eisstücke, die sich lösen lassen.

4. Ist das Geräteinnere vollständig abgetaut,

trocken Sie die nassen Oberflächen

gründlich ab, und bewahren Sie den

Kunststoffschaber für eine spätere

5. Schalten Sie das Gerät ein.

Legen Sie die ausgelagerten Lebensmittel nach

drei Stunden wieder in das Gefrierfach.

Bei längerem Stillstand des Geräts müssen Sie

folgende Vorkehrungen treffen:

1. Trennen Sie das Gerät von der

Netzstromversorgung.

2. Entnehmen Sie alle Lebensmittel.

3. Tauen Sie das Gerät ab (falls erforderlich).

Reinigen Sie den Innenraum und das

4. Lassen Sie die Tür(en) offen, um das

Entstehen unangenehmer Gerüche zu

Möchten Sie bei einer längeren

Abwesenheit das Gerät weiterlaufen

lassen, bitten Sie jemanden,

gelegentlich die Temperatur zu

prüfen, damit das Kühlgut bei einem

möglichen Stromausfall nicht im

Inneren des Geräts verdirbt.

34 www.zanussi.comTipps und Hinweise

Normale Betriebsgeräusche

Folgende Geräusche sind während des

normalen Gerätebetriebs normal:

• Ein leichtes Gurgeln und Blubbern, wenn

das Kältemittel durch die Leitungen gepumpt

• Ein Surren und ein pulsierendes Geräusch

vom Kompressor, wenn das Kältemittel

durch die Leitungen gepumpt wird.

• Ein plötzliches Knackgeräusch aus dem

Geräteinneren, verursacht durch thermische

Ausdehnung (eine natürliche und nicht

gefährliche physikalische Erscheinung).

• Leises Klicken des Temperaturreglers, wenn

sich der Kompressor ein- oder ausschaltet.

• Öffnen Sie die Tür nicht zu häufig, und

lassen Sie diese nicht länger offen als

• Wenn die Umgebungstemperatur hoch ist,

der Temperaturregler auf eine niedrige

Temperatur eingestellt und das Gerät voll

beladen ist, kann es zu andauerndem

Betrieb des Kompressors und damit zu Reif-

oder Eisbildung am Verdampfer kommen.

Stellen Sie in diesem Fall den

Temperaturregler auf eine höhere Einstellung

ein, die ein automatisches Abtauen und

damit auch einen niedrigeren

Energieverbrauch ermöglicht.

• Nehmen Sie die Kälteakkus (falls vorhanden)

nicht aus dem Gefrierkorb.

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle Tipps

für einen optimalen Gefriervorgang:

• Die maximale Menge an Lebensmitteln, die in

24 Stunden eingefroren werden kann, ist auf

dem Typenschild angegeben.

• Der Gefriervorgang dauert 24 Stunden.

Legen Sie während dieses Zeitraums keine

weiteren einzufrierenden Lebensmittel in das

• Frieren Sie ausschließlich frische und

gründlich gewaschene Lebensmittel von

sehr guter Qualität ein.

• Teilen Sie die Lebensmittel in kleinere

Portionen ein, damit diese schnell und

vollständig gefrieren und Sie später nur die

Menge auftauen müssen, die Sie benötigen.

• Verpacken Sie die einzufrierenden

Lebensmittelportionen stets luftdicht in

Alufolie oder in Gefrierbeuteln und achten

Sie darauf, dass die Verpackung so wenig

Luft wie möglich enthält.

• Achten Sie beim Hineinlegen von frischen,

noch ungefrorenen Lebensmitteln darauf,

dass sie keinen Kontakt mit Gefriergut

bekommen, da dieses sonst antauen könnte.

• Magere Lebensmittel lassen sich besser und

länger als fetthaltige lagern; durch Salz wird

die maximale Lagerungsdauer verkürzt.

• Wird Wassereis direkt nach der Entnahme

aus dem Gefrierfach verzehrt, kann dies zu

Frostbrand auf der Haut führen.

• Es empfiehlt sich, das Einfrierdatum auf

jeder einzelnen Packung zu notieren, um

einen genauen Überblick über die Lagerzeit

Hinweise zur Lagerung gefrorener

So erzielen Sie die besten Ergebnisse mit Ihrem

• Vergewissern Sie sich, dass die gefrorenen

Lebensmittel vom Händler angemessen

• Achten Sie unbedingt darauf, die

eingekauften gefrorenen Lebensmittel in der

kürzest möglichen Zeit zum Gefriergerät zu

• Öffnen Sie die Tür nicht zu häufig, und

lassen Sie die Tür nicht länger offen als

• Aufgetaute Lebensmittel verderben sehr

schnell und eignen sich nicht für ein

erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der

Tiefkühlkostverpackung darf nicht

überschritten werden.

www.zanussi.com 35Fehlersuche

Siehe Kapitel Sicherheitshinweise.

Problem Mögliche Ursache Abhilfe

Das Gerät funktioniert nicht. Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein.

Der Netzstecker wurde nicht

richtig in die Steckdose ges-

Stecken Sie den Netzstecker rich-

tig in die Steckdose.

Es liegt keine Spannung an der

Testen Sie, ob ein anderes Gerät

an dieser Steckdose funktioniert.

Wenden Sie sich an einen qualifi-

Das Gerät ist zu laut. Unebenheiten im Boden wur-

den nicht ausgeglichen.

Kontrollieren Sie, ob das Gerät sta-

Die Betriebs-Kontrolllampe blinkt. Beim Messen der Temperatur

ist ein Fehler aufgetreten.

Wenden Sie sich an einen qualifi-

zierten Elektriker oder die nächste

autorisierte Kundendienststelle.

Das Gerät funktioniert nicht

Wenden Sie sich an einen qualifi-

zierten Elektriker oder die nächste

autorisierte Kundendienststelle.

Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig

Siehe hierzu Kapitel „Betrieb“.

Es wurden zu viele Lebensmit-

tel gleichzeitig eingelegt.

Warten Sie einige Stunden und

prüfen Sie dann die Temperatur er-

Die Raumtemperatur ist zu

Siehe Klimaklasse auf dem Type-

In das Gerät eingelegte Leben-

smittel waren noch zu warm.

Lassen Sie die Lebensmittel vor

dem Einlagern auf Raumtemperatur

Die Tür wurde nicht richtig

Siehe hierzu „Schließen der Tür“.

Zu starke Reif- und Eisbildung. Die Tür ist nicht richtig ges-

chlossen oder die Dichtung hat

sich verformt/ist verschmutzt.

Siehe hierzu „Schließen der Tür“.

Der Stopfen des Tauwassera-

blaufs sitzt nicht richtig.

Stecken Sie den Stopfen des Tau-

wasserablaufs richtig ein.

36 www.zanussi.comProblem Mögliche Ursache Abhilfe

Die Nahrungsmittel sind nicht

Verpacken Sie die Nahrungsmittel

Die Temperatur ist nicht richtig

Siehe hierzu Kapitel „Betrieb“.

Die Tür ist nicht richtig ausger-

ichtet oder berührt das Belüf-

Das Gerät ist nicht eben aus-

Siehe hierzu „Ausrichten des Ger-

Die Temperatur im Gerät ist zu

Der Temperaturregler ist nicht

richtig eingestellt.

Stellen Sie eine höhere/niedrigere

Die Temperatur der zu kühlen-

den Lebensmittel ist zu hoch.

Lassen Sie die Lebensmittel auf

Raumtemperatur abkühlen, bevor

Sie sie in das Gerät stellen.

Die Reifschicht ist stärker als 4

Tauen Sie das Gerät ab.

Die Tür wurde zu häufig geöf-

Öffnen Sie die Tür nur, wenn es

Die Kaltluft kann im Gerät nicht

Stellen Sie sicher, dass die Kaltluft

im Gerät zirkulieren kann.

Bitte rufen Sie den nächsten

Kundendienst an, wenn alle

genannten Abhilfemaßnahmen nicht

zum gewünschten Erfolg führen.

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe

3. Ersetzen Sie die defekten Türdichtungen,

falls erforderlich. Kontaktieren Sie den

Siehe Kapitel Sicherheitshinweise.

Installieren Sie dieses Gerät in einem

trockenen, gut belüfteten Raum, in dem die

Umgebungstemperatur mit der Klimaklasse

übereinstimmt, die auf dem Typenschild des

Geräts angegeben ist:

N +16 °C bis +32 °C ST +16 °C bis +38 °C T +16 °C bis +43 °C

www.zanussi.com 37Bei einigen Modellen können

Funktionsstörungen auftreten, wenn

sie außerhalb dieses

Temperaturbereichs betrieben

werden. Der ordnungsgemäße

Betrieb wird nur innerhalb des

angegebenen Temperaturbereichs

gewährleistet. Bei Fragen zum

Aufstellungsort des Geräts wenden

Sie sich an den Verkäufer, unseren

Kundendienst oder nächstgelegenen

Es muss möglich sein, das Gerät

von der Hauptstromversorgung zu

trennen; daher sollte der

Netzstecker nach der Montage leicht

Das Gerät sollte möglichst weit entfernt von

Wärmequellen wie Heizungen, Boilern oder

direktem Sonnenlicht usw. aufgestellt werden.

Die Luft muss frei auf der Geräterückseite

zirkulieren können. Um einen einwandfreien

Betrieb sicherzustellen, sollte der Abstand

zwischen der Oberseite des Gehäuses und

dem Hängeschrank mindestens 100 mm

betragen, wenn das Gerät unter einem

Hängeschrank aufgestellt wird. Allerdings sollte

die Aufstellung des Geräts unter einem

Hängeschrank nach Möglichkeit vermieden

werden. Die ordnungsgemäße waagrechte

Ausrichtung des Gerätes kann mithilfe eines

oder mehrerer verstellbarer Füße am Sockel des

Elektrischer Anschluss

• Kontrollieren Sie vor der ersten Benutzung

des Geräts, ob die Netzspannung und -

frequenz Ihres Hausanschlusses mit den auf

dem Typenschild angegebenen

Anschlusswerten übereinstimmen.

• Das Gerät muss geerdet sein. Zu diesem

Zweck ist der Netzstecker mit einem

Schutzkontakt ausgestattet. Falls die

Steckdose Ihres Hausanschlusses nicht

geerdet sein sollte, lassen Sie das Gerät

gemäß den geltenden Vorschriften von

einem qualifizierten Elektriker erden.

• Der Hersteller übernimmt keinerlei Haftung

bei Missachtung der vorstehenden

Sicherheitshinweise.

• Das Gerät entspricht den EWG-Richtlinien.

Hintere Distanzstücke

Die beiden Distanzstücke befinden sich im

Beutel mit den Unterlagen.

1. Lösen Sie die Schraube.

2. Setzen Sie das Distanzstück unter der

3. Drehen Sie das Distanzstück in die richtige

4. Ziehen Sie die Schrauben wieder fest.

Bei der Aufstellung des Geräts ist dieses

waagerecht auszurichten. Dies lässt sich mit

zwei Schraubfüßen am vorderen Sockel des

Wechseln des Türanschlags

Vor der Durchführung von Arbeiten

am Gerät ist stets der Netzstecker

aus der Steckdose zu ziehen.

1. Neigen Sie das Gerät vorsichtig auf seine

Rückseite, sodass der Kompressor den

Boden nicht berührt.

2. Entfernen Sie die Sockelblende.

3. Schrauben Sie die unteren Scharniere ab

und entfernen Sie diese.

4. Hängen Sie die Tür aus.

5. Schrauben Sie den oberen Bolzen ab und

an der gegenüberliegenden Seite wieder

6. Bringen Sie die Tür wieder an.

Stellen Sie sicher, dass die Türkante

parallel zur Oberseitenkante verläuft.

7. Schrauben Sie den Bolzen (A) ab und an

der gegenüberliegenden Seite wieder an.

8. Nehmen Sie die Kappe (B) ab und bringen

Sie sie auf der gegenüberliegenden Seite

9. Schrauben Sie die unteren Scharniere an.

10. Bringen Sie die Sockelblende wieder an.

11. Stellen Sie das Gerät wieder in aufrechte

12. Bringen Sie den Griff auf der

gegenüberliegenden Seite an und setzen

Sie die Kunststoffkappen (im Beutel mit der

Anleitung) auf die freien Öffnungen.

www.zanussi.com 39ACHTUNG!

Rücken Sie das Gerät wieder an die

richtige Stelle, und richten Sie es

waagerecht aus. Warten Sie

mindestens vier Stunden, bevor Sie

es wieder an die Stromversorgung

Führen Sie eine Endkontrolle durch,

um sicherzustellen, dass:

• Alle Schrauben fest angezogen

• Die Magnetdichtung am Gerät

• Die Tür ordnungsgemäß öffnet

Umgebungstemperaturen (z. B. im

Winter) kann es vorkommen, dass

die Türdichtung nicht richtig am

Gerät anliegt. Warten Sie in diesem

Fall ab, bis sich die Dichtung

allmählich anpasst. Wenden Sie sich

an den Kundendienst, wenn Sie bei

den oben beschriebenen Schritten

Unterstützung benötigen. Ein

Kundendiensttechniker wird die

Türen dann auf Ihre Kosten

Lagerzeit bei Störung Stunden 20

Spannung Volt 230 - 240

Die technischen Daten befinden sich auf dem

Typenschild auf der Außen- oder Innenseite des

Geräts sowie auf der Energieplakette.

UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol .

Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern. Recyceln

Sie zum Umwelt- und Gesundheitsschutz

elektrische und elektronische Geräte. Entsorgen

Sie Geräte mit dem Symbol nicht mit dem

Hausmüll. Bringen Sie das Gerät zu Ihrer

örtlichen Sammelstelle oder wenden Sie sich an
