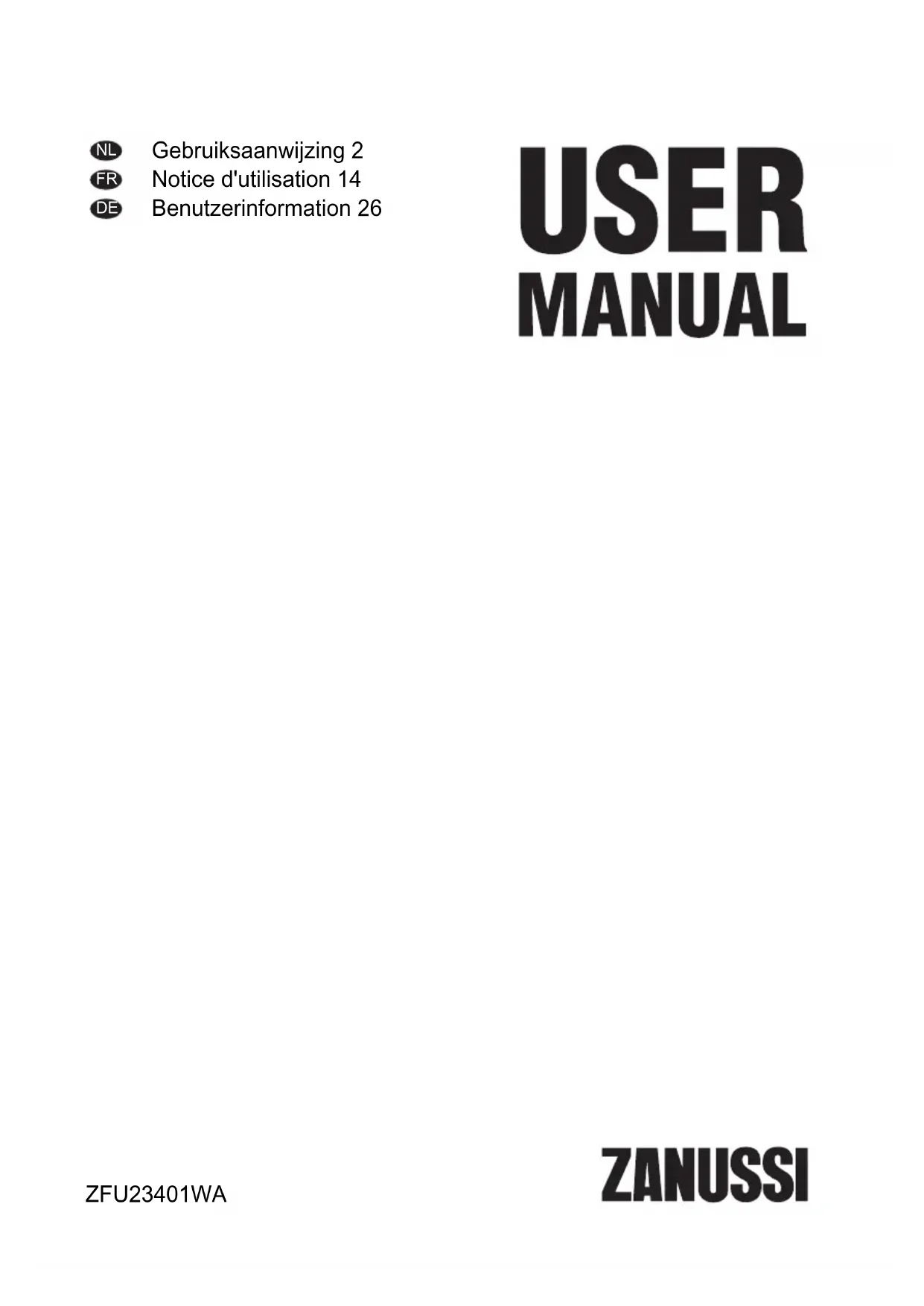

MODE D'EMPLOI ZFU23401WA ZANUSSI

FR Notice d'utilisation 14

• maak de binnenkant en de accessoires

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ 14

Bandeau de commande _ _ _ _ _ _ _ _ _ _ 17

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 19

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 19

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ 20

En cas d'anomalie de fonctionnement _ _ 21

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 22

Caracteristiques techniques _ _ _ _ _ _ _ _ 25

En matière de sauvegarde de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 25

Sous réserve de modifications.

Instructions de sécurité

Pour votre sécurité et garantir une utilisation

correcte de l'appareil, lisez attentivement cette

notice, y compris les conseils et avertisse-

ments, avant d'installer et d'utiliser l'appareil

pour la première fois. Pour éviter toute erreur

ou accident, veillez à ce que toute personne

qui utilise l'appareil connaisse bien son fonc-

tionnement et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'appareil

doit être vendu ou cédé à une autre personne,

veillez à remettre cette notice au nouveau pro-

priétaire, afin qu'il puisse se familiariser avec

son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens,

conservez et respectez les consignes de sé-

curité figurant dans cette notice. Le fabricant

décline toute responsabilité en cas de dom-

mages dus au non-respect de ces instruc-

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou menta-

les, ou le manque d'expérience et de con-

naissance les empêchent d'utiliser l'appareil

sans risque lorsqu'ils sont sans surveillance

ou en l'absence d'instruction d'une person-

ne responsable qui puisse leur assurer une

utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appa-

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'asphy-

• Si l'appareil doit être mis au rebut, sortez la

fiche de la prise électrique, coupez le cor-

don d'alimentation au ras de l'appareil et dé-

montez la porte pour éviter les risques

d'électrocution et que des enfants ne res-

tent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magné-

tiques. S'il remplace un appareil équipé

d'une fermeture à ressort, nous vous con-

seillons de rendre celle-ci inutilisable avant

de vous en débarrasser. Ceci afin d'éviter

aux enfants de s'enfermer dans l'appareil et

de mettre ainsi leur vie en danger.

Consignes générales de sécurité

Veillez à ce que les orifices de ventilation, situ-

és dans l'enceinte de l'appareil ou la structure

intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la

conservation des aliments et/ou des bois-

sons dans le cadre d’un usage domestique

normal, tel que celui décrit dans la présente

– dans des cuisines réservées aux em-

ployés dans des magasins, bureaux et au-

tres lieux de travail ;

– dans les fermes et par les clients dans

des hôtels, motels et autres lieux de sé-

– dans des hébergements de type chambre

– pour la restauration et autres utilisations

www.zanussi.com• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre système

artificiel pour accélérer le processus de dé-

• Ne faites pas fonctionner d'appareils électri-

ques (comme des sorbetières électri-

ques, ...) à l'intérieur des appareils de réfri-

gération à moins que cette utilisation n'ait

reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient

de l’isobutane (R600a), un gaz naturel of-

frant un haut niveau de compatibilité avec

l’environnement mais qui est néanmoins in-

Pendant le transport et l'installation de votre

appareil, assurez-vous qu'aucune partie du

circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre

– aérez soigneusement la pièce où se trou-

• Ne modifiez pas les spécifications de l'ap-

pareil. Si le câble d'alimentation est endom-

magé, il peut causer un court circuit, un in-

cendie et/ou une électrocution.

Avertissement Les éventuelles répara-

tions ou interventions sur votre appareil,

ainsi que le remplacement du câble d'alimen-

tation, ne doivent être effectuées que par un

professionnel qualifié.

1. Ne branchez pas le cordon d'alimenta-

tion à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière

de l'appareil. Une prise de courant

écrasée ou endommagée peut

s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'appareil

4. Ne débranchez pas l'appareil en tirant

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans. Ris-

que d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur

de l'ampoule (si présent) de l'éclairage

• Cet appareil est lourd. Faite attention lors

• Ne touchez pas avec les mains humides les

surfaces givrées et les produits congelés

(risque de brûlure et d'arrachement de la

• Évitez une exposition prolongée de l'appareil

aux rayons solaires.

• Les ampoules (si présentes) utilisées dans

cet appareil sont des ampoules spécifiques

uniquement destinées à être utilisées sur

des appareils ménagers. Elles ne sont pas

du tout adaptées à un éclairage quelconque

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les

parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in-

flammables dans l'appareil (risque d'explo-

• Ne placez pas d'aliments directement contre

la sortie d'air sur la paroi arrière de l'appa-

reil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être re-

• Conservez les aliments emballés conformé-

ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de

l'appareil. Consultez les instructions respec-

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment

congélateur, car la pression se formant à

l'intérieur du contenant pourrait le faire écla-

ter et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels

que les bâtonnets glacés dès leur sortie de

l'appareil, car ils peuvent provoquer des

Entretien et nettoyage

• Avant toute opération d'entretien, mettez

l'appareil à l'arrêt et débranchez-le.

www.zanussi.com• N'utilisez pas d'objets métalliques pour net-

• N'utilisez pas d'objet tranchant pour gratter

la couche de givre. Utilisez une spatule en

• N'utilisez pas d'appareils électriques ou

agents chimiques pour dégivrer l'appareil.

La chaleur excessive pourrait endommager

le revêtement plastique interne et l'humidité

pourrait s'introduire dans le système électri-

Important Avant de procéder au

branchement électrique, respectez

scrupuleusement les instructions fournies

• Déballez l'appareil et vérifiez qu'il n'est pas

endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement

au revendeur de l'appareil les dommages

constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre

heures avant de brancher l'appareil pour

que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour

de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, res-

pectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout

contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage, cuisson

ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac-

cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable

uniquement. (Si un branchement sur le ré-

seau d'eau est prévu.)

• Les branchements électriques nécessaires

à l'entretien de l'appareil doivent être réali-

sés par un électricien qualifié ou une per-

• Cet appareil ne doit être entretenu et réparé

que par un Service après-vente autorisé, ex-

clusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de vo-

tre appareil ne contiennent pas de C.F.C.

contribuant ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au rebut avec

les ordures ménagères et les déchets urbains.

La mousse d'isolation contient des gaz inflam-

mables : l'appareil sera mis au rebut conformé-

ment aux règlements applicables disponibles

auprès des autorités locales. Veillez à ne pas

détériorer les circuits frigorifiques, notamment

au niveau du condenseur. Les matériaux utili-

sés dans cet appareil identifiés par le symbole

www.zanussi.comDescription de l'appareil

Paniers de congélation

Voyant de mise sous tension

Mise en fonctionnement

Branchez l'appareil à une prise murale.

Tournez le thermostat dans le sens des aiguil-

les d'une montre sur une position médiane.

Le voyant lumineux et le voyant alarme s'allu-

Pour mettre l'appareil à l'arrêt, tournez le ther-

mostat sur la position "0".

www.zanussi.comRéglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez

• Tournez le thermostat sur la position mini-

mum pour obtenir moins de froid.

• Tournez le thermostat sur la position maxi-

mum pour obtenir plus de froid.

Une position intermédiaire est généralement la

Toutefois, le réglage doit être choisi en tenant

compte du fait que la température à l'intérieur

de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Alarme de température

Lorsque la température à l'intérieur du com-

partiment congélateur remonte anormalement

(par exemple, en cas de coupure de courant),

le voyant alarme s'allume.

Une fois les conditions normales de fonction-

nement rétablies, le voyant alarme s'éteint au-

Utilisation quotidienne

Conservation d'aliments congelés

À la mise en service ou après un arrêt prolon-

gé, faites fonctionner l'appareil pendant 2 heu-

res environ, avant d’introduire les produits

dans le compartiment.

Les tiroirs de congélation vous permettent de

trouver facilement et rapidement les aliments

dont vous avez besoin. Si vous devez stocker

une grande quantité d'aliments, retirez tous les

tiroirs et le bac à glace sauf le tiroir inférieur

qui doit être en place afin de permettre une

circulation d'air optimale. Des denrées alimen-

taires peuvent être stockées sur chaque clay-

ette en respectant un espace de 15 mm max.

à partir de la porte.

Important En cas de décongélation

accidentelle, due par exemple à une coupure

de courant, si la coupure a duré plus de temps

qu'il n'est prévu au paragraphe « Autonomie de

fonctionnement », au chapitre Caractéristiques

techniques, consommez rapidement les

aliments décongelés ou cuisez-les

immédiatement avant de les recongeler (une

Congélation d'aliments frais

Le compartiment congélateur est idéal pour

congeler des aliments frais et conserver long-

temps des aliments congelés ou surgelés.

Pour congeler des aliments frais, placez-les

dans les compartiments du congélateur.

La quantité maximale d'aliments pouvant être

congelés en 24 heures est indiquée sur la pla-

que signalétique, l'étiquette située sur le côté

Le processus de congélation dure 24 heures :

vous ne devez ajouter aucun autre aliment à

congeler pendant cette période.

Les aliments surgelés ou congelés peuvent

être décongelés à température ambiante.

Les petites pièces peuvent même être cuites

sans décongélation préalable : dans ce cas, la

cuisson est plus longue.

Retrait des paniers de congélation du

Les paniers de congélation sont équipés d'un

arrêt afin d'empêcher leur retrait accidentel ou

chute. Pour retirer le panier du congélateur, ti-

rez-le vers vous et en atteignant l'arrêt, retirez-

le en inclinant la partie avant vers le haut.

Pour le remettre, relevez légèrement l'avant du

panier et insérez-le dans le congélateur. Une

fois que vous avez dépassé les butées d'arrêt,

poussez les paniers dans la bonne position.

Première utilisation

Avant d'utiliser l'appareil pour la première fois,

nettoyez l'intérieur et tous les accessoires in-

ternes avec de l'eau tiède savonneuse pour

supprimer l'odeur caractéristique du "neuf"

puis séchez soigneusement.

Important N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métallique pour ne

pas abîmer la finition.

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe

dans le circuit d'évaporation peut produire

un bruit de gargouillis ou de bouillonnement.

Ce phénomène est normal.

• Le compresseur peut produire un ronronne-

ment aigu ou un bruit de pulsation. Ce phé-

• La dilatation thermique peut provoquer un

soudain, léger bruit de craquement. C'est un

phénomène normal et sans gravité. Ce phé-

• Un léger claquement se produit lors de la

mise en fonctionnement/à l'arrêt du com-

presseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus

longtemps que nécessaire.

• Si la température ambiante est élevée, le

dispositif de réglage de température est sur

la position de froid maximum et l'appareil est

plein : il est possible que le compresseur

fonctionne en régime continu, d'où un risque

de formation excessive de givre sur l'évapo-

rateur. Pour éviter ceci, modifiez la position

du dispositif de réglage de température de

façon à obtenir des périodes d'arrêt du

compresseur et ainsi permettre un dégivra-

ge automatique, d'où des économies

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quel-

ques conseils importants :

• la quantité maximale de denrées que vous

pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures.

Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

• congelez seulement les denrées alimentai-

res fraîches, de qualité supérieure (une fois

• préparez la nourriture en petits paquets

pour une congélation rapide et uniforme,

adaptés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non con-

gelés, toucher des aliments déjà congelés

pour éviter une remontée en température de

www.zanussi.com• les aliments maigres se conservent mieux et

plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trou-

vent les bâtonnets glacés, s'ils sont con-

sommés dès leur sortie du compartiment

congélateur, peut provoquer des brûlures.

• L'identification des emballages est impor-

tante : indiquez la date de congélation du

produit, et respectez la durée de conserva-

tion indiquée par le fabricant.

Conseils pour la conservation des

produits surgelés et congelés du

Pour obtenir les meilleures performances pos-

• assurez-vous que les denrées surgelées

achetées dans le commerce ont été correc-

tement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour

le transport des denrées du magasin d'ali-

mentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du con-

gélateur et ne la laissez ouverte que le

• une fois décongelés, les aliments se dété-

riorent rapidement et ne peuvent pas être

• ne dépassez pas la durée de conservation

indiquée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant

toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et

la recharge ne doivent donc être effectués que

par du personnel autorisé.

Nettoyage périodique

• nettoyez l'intérieur et les accessoires avec

de l'eau tiède et un détergent doux ;

• lavez régulièrement le joint de porte en

• rincez et séchez soigneusement.

Important Ne tirez pas, ne déplacez pas,

n'endommagez pas les tuyaux et/ou câbles qui

se trouvent à l'intérieur de l'appareil.

N'utilisez jamais de détergents, de poudres

abrasives, de produits de nettoyage très

parfumés ou de produits caustiques pour

nettoyer l'intérieur de l'appareil car cela risque

d'endommager la surface et de laisser une

Viande (tous les types) : enveloppez-la dans

des sachets en plastique et placez-la sur la ta-

blette en verre au-dessus du bac à légumes.

Important Attention à ne pas endommager le

système de réfrigération.

De nombreux détergents domestiques con-

tiennent des produits chimiques qui peuvent

attaquer/endommager les plastiques utilisés

dans cet appareil. C'est pour cette raison qu'il

est recommandé de nettoyer la partie extérieu-

re de cet appareil avec de l'eau tiède et un dé-

tergent doux (produit vaisselle par exemple).

Après le nettoyage, rebranchez l'appareil à

l'alimentation électrique.

Dégivrage du congélateur

Une certaine quantité de givre se forme tou-

jours sur les clayettes du congélateur et autour

du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de

la couche de givre est comprise entre 3 et

Pour enlever le givre, suivez les instructions ci-

• éteignez l'appareil et débranchez la fiche de

• sortez les denrées congelées, enveloppez-

les dans plusieurs feuilles de papier journal

et conservez-les dans un endroit frais

• enlevez les paniers de congélation

• enveloppez-les de papier journal.

www.zanussi.comPour accélérer le dégivrage, placez un réci-

pient d'eau chaude (non bouillante) dans le

• Maintenez la porte ouverte et utilisez la spa-

tule en plastique comme gouttière en l'insé-

rant dans l'emplacement prévu à cet effet.

Placez au-dessous un récipient dans lequel

s'écoulera l'eau de dégivrage

• retirez soigneusement la glace quand elle

commence à fondre (utilisez une spatule en

bois ou en plastique)

• une fois la glace fondue, épongez et séchez

soigneusement l'intérieur du congélateur et

conservez la spatule pour une prochaine uti-

• rebranchez l'appareil, remettez-le en service

et replacez les aliments congelés à l'inté-

Attention N'utilisez en aucun cas

d'objets métalliques ou tranchants pour

gratter la couche de givre sur l'évaporateur,

car vous risqueriez de le détériorer. N'utilisez

aucun dispositif mécanique ou autre moyen

artificiel pour accélérer le processus de

dégivrage hormis ceux recommandés par le

fabricant. Une élévation de la température des

denrées congelées, pendant le dégivrage,

peut réduire leur durée de conservation.

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur

l'appareil, débranchez la fiche de la prise

La résolution des problèmes non mentionnés

dans la présente notice doit être

exclusivement confiée à un électricien qualifié

ou à une personne compétente.

Important L'appareil émet certains bruits

pendant son fonctionnement (compresseur,

circuit frigorifique).

Problème Cause probable Solution

L'appareil ne fonctionne

pas. Le voyant de mise

sous tension ne clignote

L'appareil est éteint. Mettez l'appareil en marche.

La fiche du câble d'alimentation

n'est pas correctement insérée

dans la prise de courant.

Branchez correctement la fiche du

câble d'alimentation dans la prise de

Le courant n'arrive pas à l'appareil.

La prise de courant n'est pas ali-

Branchez un autre appareil électri-

que à la prise de courant.

Contactez un électricien qualifié.

Le voyant de mise sous

L'appareil ne fonctionne pas cor-

Contactez un électricien qualifié.

Le voyant d'alarme cligno-

La température du congélateur est

Consultez le paragraphe « Alarme

L'alarme sonore retentit La température du congélateur est

Consultez le paragraphe « Alarme

Le compresseur fonction-

La température n'est pas réglée

Sélectionnez une température plus

www.zanussi.comProblème Cause probable Solution

La porte n'est pas fermée correc-

Reportez-vous au chapitre « Ferme-

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte plus

longtemps que nécessaire.

La température du produit est trop

Laissez le produit revenir à tempéra-

ture ambiante avant de le placer

La température ambiante est trop

Diminuez la température ambiante.

La température du congé-

lateur est trop basse.

Le thermostat n'est pas réglé cor-

Sélectionnez une température plus

La température du congé-

lateur est trop élevée.

Le thermostat n'est pas réglé cor-

Sélectionnez une température plus

La porte n'est pas fermée correc-

Reportez-vous au chapitre « Ferme-

La température du produit est trop

Laissez le produit revenir à tempéra-

ture ambiante avant de le placer

Trop de produits ont été introduits

Introduisez moins de produits en

Les produits sont trop près les uns

Stockez les produits de façon à per-

mettre la circulation de l'air froid.

Il y a trop de givre. Les aliments ne sont pas correcte-

Emballez les aliments correctement.

La porte n'est pas fermée correc-

Reportez-vous au chapitre « Ferme-

Le thermostat n'est pas réglé cor-

Sélectionnez une température plus

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-

vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de por-

te défectueux. Contactez votre service

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité"

avant d'installer l'appareil.

Cet appareil doit être installé dans un pièce in-

térieure sèche et bien ventilée où la tempéra-

ture ambiante correspond à la classe climati-

que indiquée sur la plaque signalétique de

Température ambiante

SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C Des problèmes fonctionnels peuvent se pro-

duire sur certains types de modèles fonction-

nant hors de cette plage de températures.

Seul le respect de la plage de températures

spécifiée peut garantir un bon fonctionnement

de l'appareil. En cas de doute concernant

l'emplacement d'installation de l'appareil, veuil-

lez contacter le vendeur, notre service après-

vente ou le centre de maintenance le plus pro-

L'appareil ne doit pas être installé près d'une

source de chaleur comme un radiateur, une

chaudière, la lumière directe du soleil, etc. As-

surez-vous que l'air circule librement à l'arrière

de l'appareil. Pour garantir un rendement opti-

mum si l'appareil est installé sous un élément

suspendu, la distance entre le haut de l’appa-

reil et l'élément suspendu doit être de 100 mm

minimum. Si possible, évitez de placer l'appa-

reil sous des éléments suspendus. La mise à

niveau se fait à l'aide d'un ou de plusieurs

pieds réglables à la base de la carrosserie de

Avertissement L'appareil doit pouvoir

être débranché à tout moment ; il est

donc nécessaire que la prise murale reste

accessible après l'installation.

Vous trouverez les deux entretoises dans le

sachet avec la documentation.

Pour installer les entretoises, procédez comme

1. Desserrez la vis.

2. Insérez l'entretoise sous la vis.

3. Tournez l'entretoise dans la bonne posi-

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la

tension et la fréquence indiquées sur la plaque

www.zanussi.comsignalétique correspondent à celles de votre

L'appareil doit être relié à la terre. La fiche du

câble d'alimentation comporte un logement

pour mise à la terre. Si la prise de courant mu-

rale n'est pas mise à la terre, branchez l'appa-

reil sur une prise de terre conformément aux

normes en vigueur, en demandant conseil à un

électricien qualifié.

Le fabricant décline toute responsabilité en

cas d'incident suite au non-respect des consi-

gnes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives com-

Lorsque vous installez l'appareil, veillez à le

placer de niveau. Servez-vous des deux pieds

réglables se trouvant à l’avant de l’appareil.

Réversibilité de la porte

Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par

une autre personne pour maintenir fermement

les portes lors de toute manipulation de

Pour changer le sens d'ouverture de la porte,

procédez comme suit :

• Débranchez la fiche de la prise électrique.

• Inclinez l'appareil avec précaution vers l'ar-

rière pour que le compresseur ne touche

1. Retirez le socle.

2. Dévissez, puis retirez les charnières infé-

3. Démontez la porte.

4. Dévissez le pivot supérieur et vissez-le sur

5. Remettez la porte en place.

6. Vérifiez que le bord de la porte est parallèle

au bord de la paroi supérieure.

7. Dévissez le pivot (A) et placez-le sur le côté

8. Démontez le cache (B) et placez-le sur le

9. Vissez les charnières inférieures.

10. Remettez en place le socle.

11. Remettez l'appareil en position verticale.

12. Installez la poignée sur le côté opposé et

placez les caches en plastique (fournis dans la

pochette contenant la notice d'utilisation) dans

www.zanussi.comFaites une dernière vérification pour vous as-

• Toutes les vis sont bien serrées.

• La porte s'ouvre et se ferme correctement.

Si la température ambiante est basse (par

exemple, en hiver), il se peut que le joint n'ad-

hère pas parfaitement. Dans ce cas, attendez

que le joint reprenne sa taille naturelle.

Si vous ne souhaitez pas effectuer personnel-

lement les opérations décrites ci-dessus, con-

tactez votre service après-vente. Un technicien

du service après-vente procédera à la réversi-

bilité des portes à vos frais.

Caracteristiques techniques

Autonomie de fonctionnement 30 h

Tension 230 - 240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la

plaque signalétique située sur le côté gauche

à l'intérieur de l'appareil et sur l'étiquette éner-

En matière de sauvegarde de l'environnement

Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

Contribuez à la protection de l'environnement

et à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les

appareils portant le symbole

ordures ménagères. Emmenez un tel produit

dans votre centre local de recyclage ou

contactez vos services municipaux.
