BEDIENUNGSANLEITUNG HRT 5000 XORO

Sicherheitshinweise	4
Recycling Informationen	8
Zubehör und Eigenschaften	9
Bedienelemente
Vorderseite	10
Rückseite	10
Fernbediedung
Einlagen der Batterie und Operationsradius 11
Tasten	12
Verbindung
TV / Antenne		13
Externer Audio-Dekoder oder Verstärke 14
Zweiter SCART Anschluss		14
USB Anschluss		15
Funktionen
Erstinstallation	16
Wichtigte Tasten und deren Funktionen 16

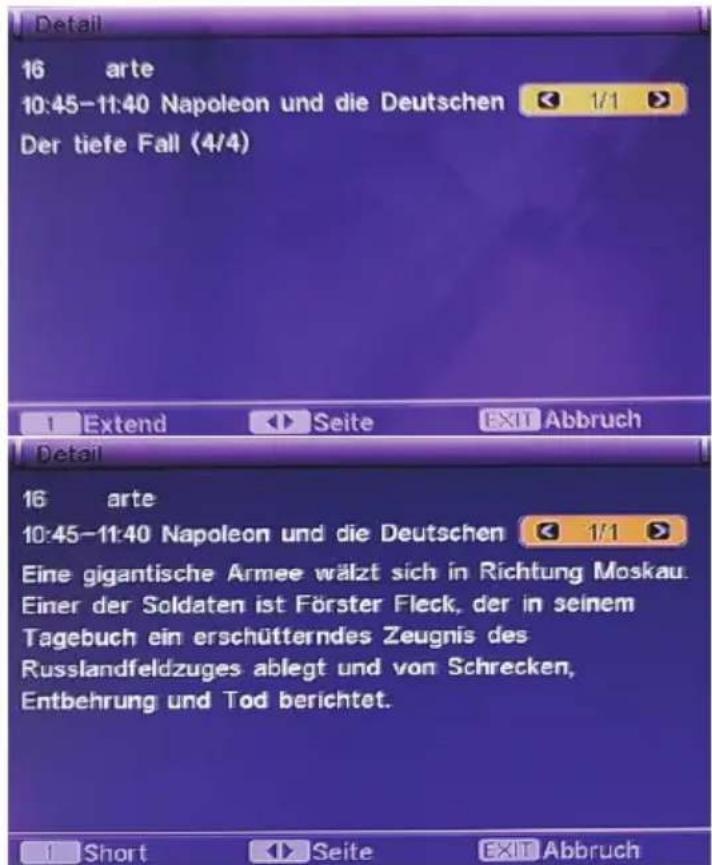

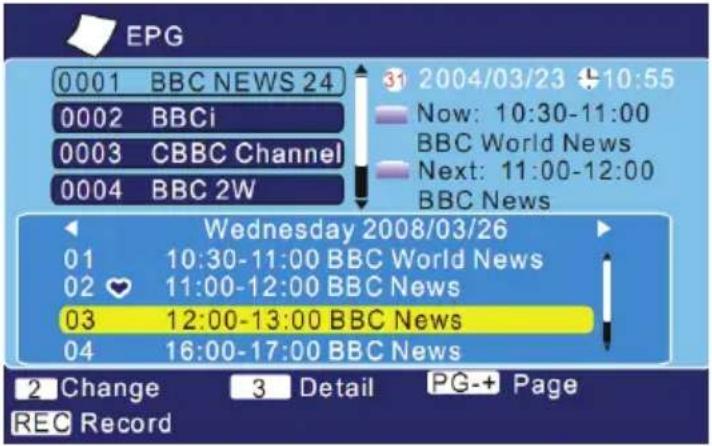

Elektronischer Programmführner	19

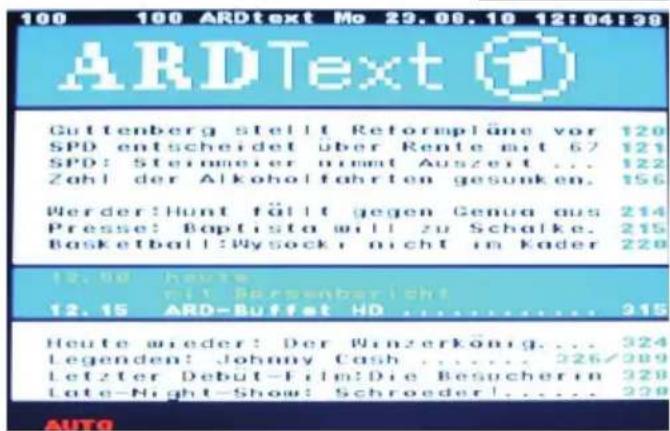

Videotext	1	9
Rekorder
Aufnahme	20
Time-Shift Funktion		21

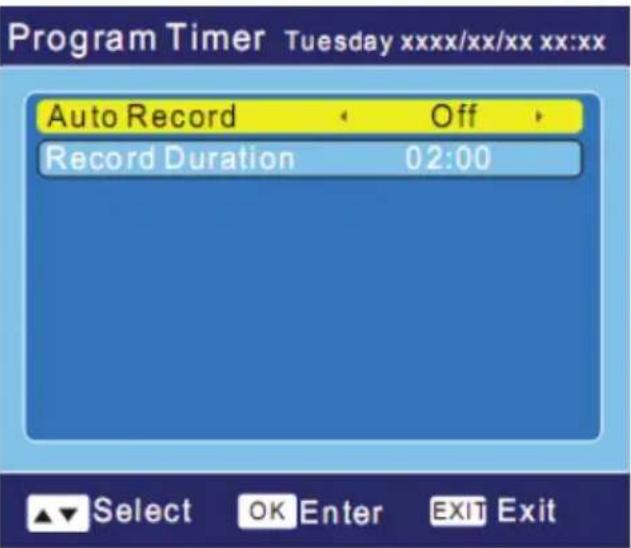

Programmierung	22
Abspielen der Aufnahmen 23

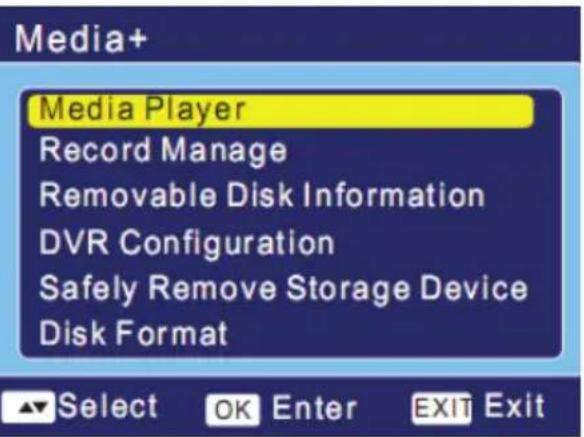

Media-Player
Bilder	24
F i l em			2	4
M u s ik			2	4
Einstellungen

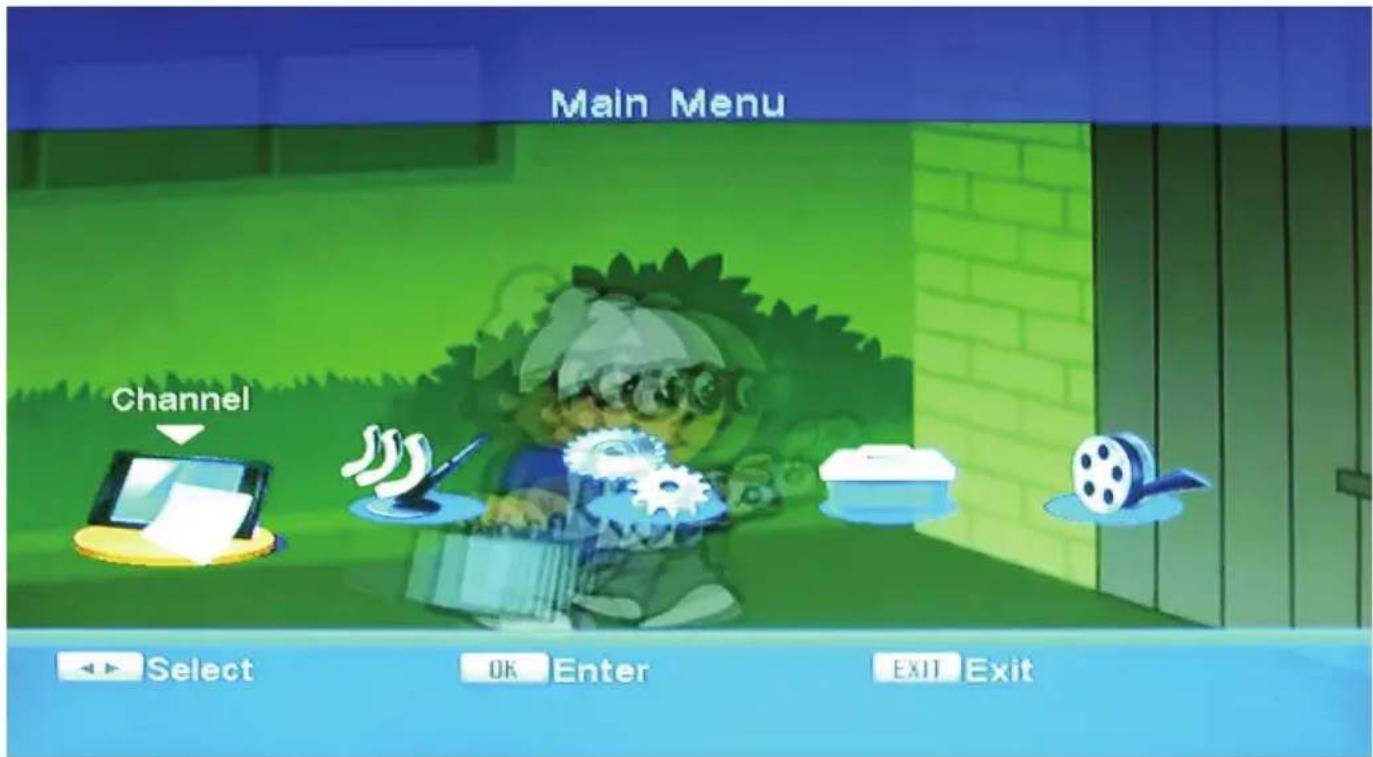

Hauptmenü	25

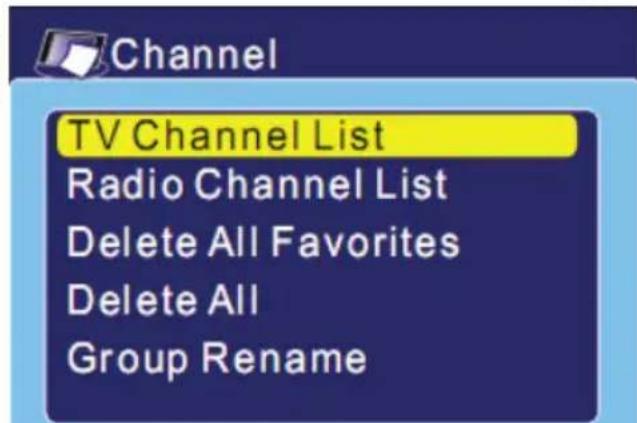

Programm	26
Installation	28

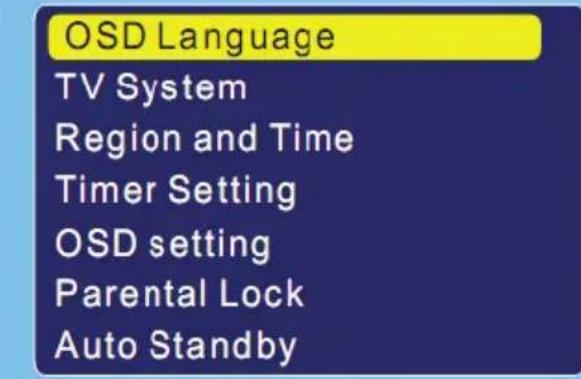

System		30
Tools	35
Rekorder	36
Problemlösung	3	9
Spezifikation	4	0

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche „Spannungen" an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in thisen Handbuch hin, die unbedingt befolgt werden sollenn.

Das Gerät wurde getestet und entspricht It. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Diese Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschreiben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommt.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen theses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in thisem Handbuch erwähnt werden, müssen eingehalten werden.

Antenne

Der DVB-T Empfänger wird an einer Antenne angeschlossen.

1. Wenn Sie die Anteine anschließen oder entfernen möchten,itte schalten Sie das Gerät vorher aus undziehen Sie die Stecker aus der Steckdose. Andernfalls konnte es zu Rückkoppelungen und Schädigungen der angeschlossen Gerätekommen.
2. Sollen Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissem Sie sich, dass diese oder das Kabel geerdet sind.

Dies ist jeder keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ohnen auftreten, probieren Sieitte folgenden:

• Positionieren oder richten Sie die Empfangs-Antenne anders aus.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
• Stecken Sie den Netzstecker des DVB-T Empfängers in eine andere Steckdose als das gestorte Gerät.
• Setzen Sie sich mit dem Handler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z.B. ein eingefrorenes Bild oder die Meldung „Kein Signal". Sie haben verschiedene Möglichkeit den Empfang zu verbessern. Es gibt drei verschiedene Antennenarten, die passive, die aktive oder die Dachantenne. Die passive oder aktive Antennen sind so genannte Zimmerantennen. Richten Sie die Antenne immer so aus, dass Sie den besten Empfang gewährleisten können. Achten Sie ggf. auch auf die Positionen der Sendemasten. Verwenden Sie nach Möglichkeit immer hochwertige Antennen.

Den besten Empfang ist durch eine Dachantenne gewährleistet, wie sie zu dem Empfang der analogen terrestrischen Programme installiert waren. Hier können Sie auch durch die Orientierung der Dachantenne ein betteres Bild erhögbaren.

Informationen zum Sendegebiet und den Positionen der Sendemasten erhalten Sie im Internet unter: http://www.ueberallfernsehen.de. Dort finden Sie auch eine Übersicht zu den gesendeten TV Sender.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollen Sie die Stromstarke nicht kennen, Fragen Sieitte einen Elektriker.
3. Dieses Gerätarf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
4. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
5. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
6. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sieitte keine Gegenstände auf das Kabel, da dadurch die Schutzfungtion verloren gehen konnte. Vermeiden Sie groBe Belastun-gen des Kabels, insbesondere an Buchsen und Steckern.
7. Wenn Sie den Stecker aus der Steckdose Herausziehen sollen,ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel konnte ansonsten reifen.
8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetaucht werden, vergewissern Sie sich, dass das Gerät wieder sicher Funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollen den Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät länger Zeit nicht genutzt wird.
9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längerere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlagen.
10. Eine Außenantenne sollt nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tõlich enden kann.
11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
12. In die Öffnungen des Gerätes)dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

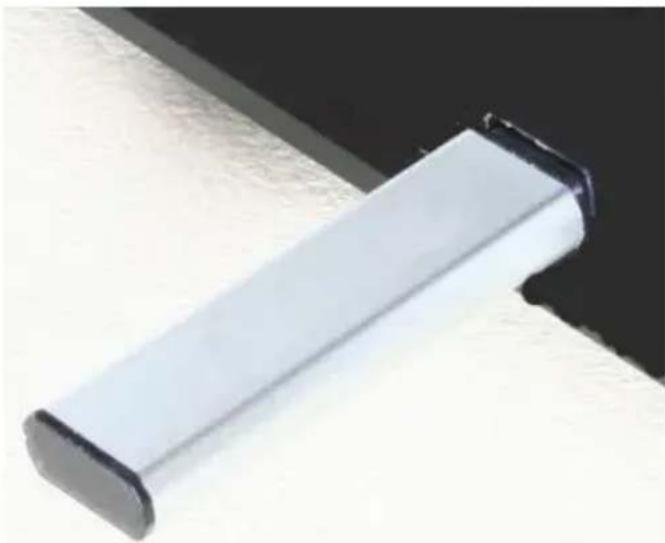

USB Anschluss

1. Schlieben Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützen werden. Leider gibt es eine Vielzahl von entsprechenden USB-Sticks und nicht alle konnen unterstützt werden.
3. Bei USB Speichermedium wird nur FAT oder FAT 32 Unterstützung. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

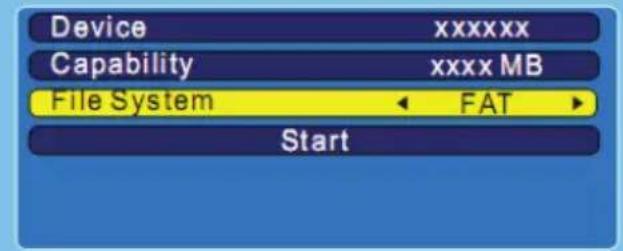

   5.itte beachten Sie,dass bei einer Formatierung des Speichers mit dem Empfänger alle Daten gelöscht werden und nicht wiederhergestellt werden konnen.Sichern Si alle Daten des USB Speichers.
5. Wir empfehlen, wenn Sie mit dem HRT 5000 Sendungen aufnehmen oder die Time-Shift Funktion nutzen, benutzen Sie einen separates USB Speicher und kopieren Sie nie wichtige Daten daraufuf.

SICHERHEITSHINWEISE

Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollenn nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen konnten darauf sorgen, dass der Wagen elev. umkippt.
4. Das Gerät kann auf unbeschrankte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
5. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies konnte bei langere Benutzung zu Schäden am Bildschirm führen.
6. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies konnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
7. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
8. Die Öffnungen des Gehäuses dnen der Luftung, damit das Gerät nicht überhitzt. These mssen immer frei gehalten werden.
9. Das Gerät sollt nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
10. Vermeiden Sie Hitzestau am Gerät.
11. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinfüssen.
12. Stellen Sie keine Gefäufe mit Flüssigkeiten auf das Gerät.
13. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Verwendung

1. Empfangen von TV Fernsehprogrammen mit analog und/oder digital (DVB-T) TV Tuner mit Videotext und EPG (EPG nur bei DVB-T).
2. Aufnahme von DVB-T Sendungen auf USB Speichermedien.
3. Zeitversetztes Fernsehen (Time-Shift) durch angeschlossenen USB Speicher.
4. Wiedergabe von Medieninhalten von USB Speicher.
5. Jede andere Verwendung ist nicht gestattet.

SICHERHEITSHINWEISE

Servicefall

1. Führer Sie Reparaturen niemals selbst durch,itte überlassen Sied dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht Funktioniert.

Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellungzieht eine kostspielige Instandsetzung eines Technikers nach sich.

e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selbst Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführten, um die richtige Funktionseisicherzustellen.
   5.itte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
3. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jeder keine Garantie dafür, dass diese Störungen nie auftreten konnen. Sollten diese Störungen bei Ihnen auftreten, probieren Sieitte folgenden:

• Positionieren oder richten Sie die Empfangs-Anteenne anders aus.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
• Stecken Sie den Netzstecker des DVB-T Empfängers in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Handler oder einem Radio/Fernsehtechniker in Verbindung.

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden konnen. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bewetet, dass sie recyclungfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmull.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffeilen bedeutet, dass sie recyclagingähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohrstoffgewinnung zahllt.

Batterien

1. Die Batterien konnen nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Höhe unentgeltlich zurückgegeben werden.
2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.
3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu verstehen.
4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.
5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthalt Blei, Cd = Batterie enthalt Cadmium, Hg = Batterie enthalt Quecksilber.

Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführrt werden können. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an uns zu-rücksenden.

Mitgeliefertes Zubehör

Bittle vergewisssern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

HRT 5000
Fernbedienung
Bedienungsanleitung
- Garantiekarte

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.
• Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
  -itte benachrichtigen Sie ihren Handler, wenn Sie Transportschaden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

DVB-T Empfänger für digitales Fernsehen durch Antenne
- Dual (Twin) Tuner - Eine Sendung aufnehmen und eine andere ansehen

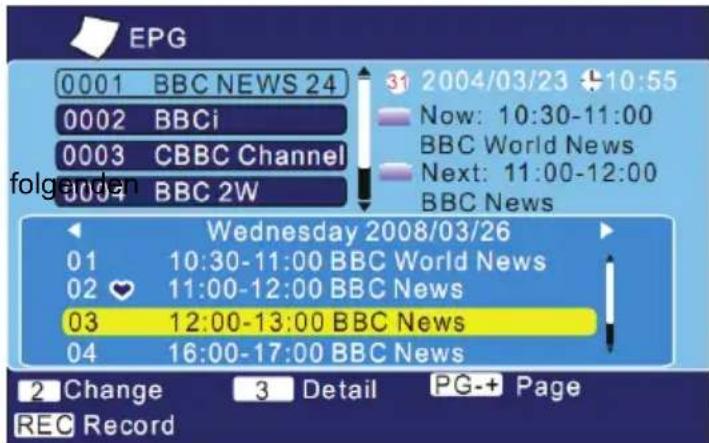

- Elektronischer Programmführer (EPG) und Videotext
- USB 2.0 High Speed Anschluss an der Vorderseite
- PVR Ready, nimmt DVB-T Sendungen auf USB Speicher
- Zeitversetztes Fernsehen via Time-Shift Funktion
Wiedergabe von Video- (MPEG-1, MPEG-2), Audio- (MP3, WMA) und Bilddateien (JPEG, BMP) von USB Speicher
- 8 Timerprogrammierungen
- Bandweite 7 MHz oder 8 MHz

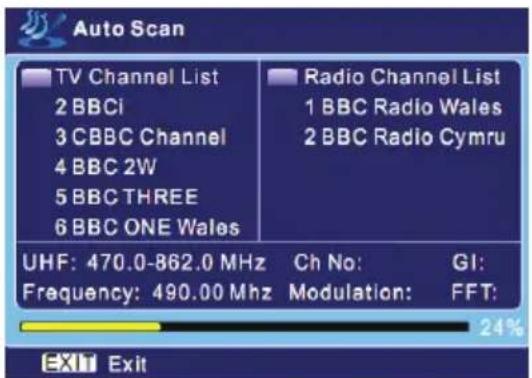

- Automatischer und/oder manueller Suchlauf
SCART (RGB) Videoschnittstelle zum TV-Fernseher
SCART Videoschnittstelle zum Videorekorder (VCR)
- Unterstützung Untertitelfunktion
- Digitaler Audioausgang (koaxial / elektrisch)
- Benutzerfreundliche Oberfläche

Bedienelemente

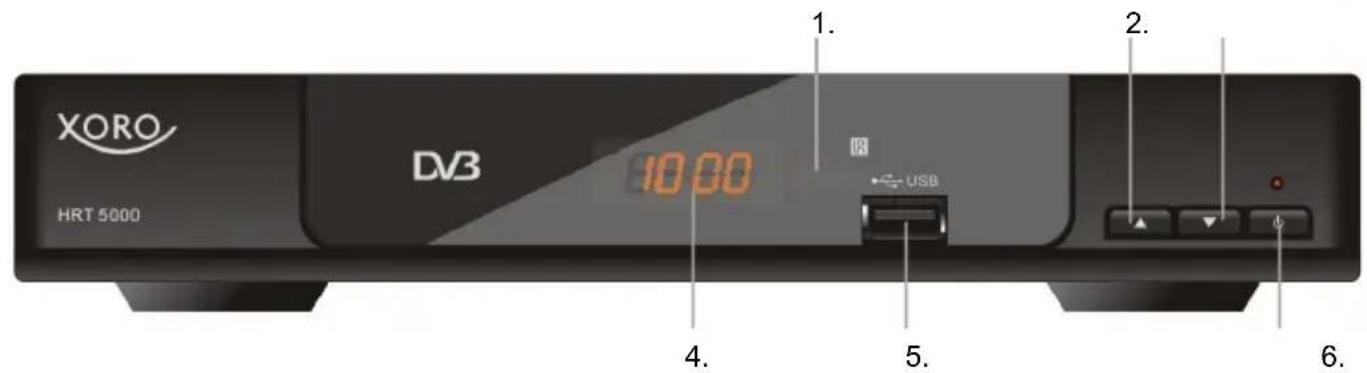

Vorsderseite

Die Elemente der Vorderseite:

1. Infrarotsensor
2. Kanal Auf Taste
3. Kanal Unten Taste
4. LED Display
5. USB 2.0 High Speed Anschluss
6. Strom An/Aus Taste für Stand-By

Hinweis:

Das Gerät startet automatisch wenn es an dem Stromnetz angeschlossen wird.

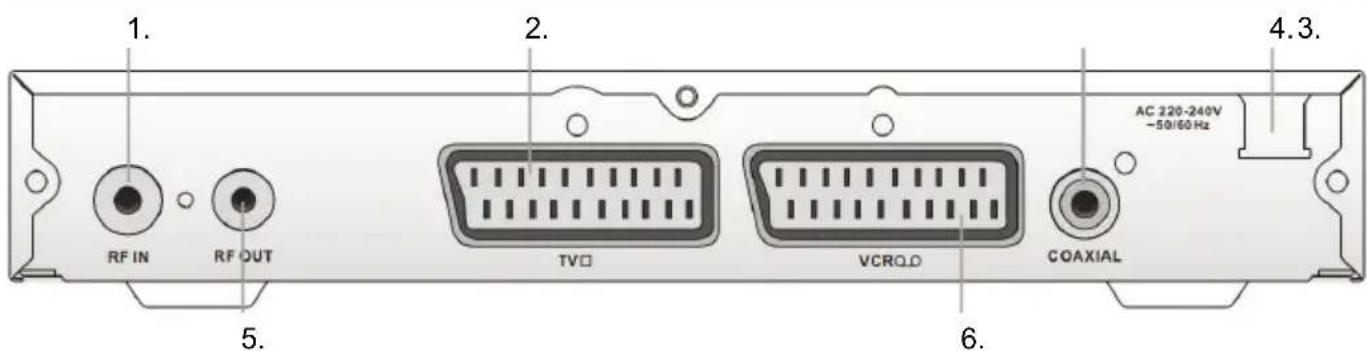

Rückseite

Beschreibung der Elemente:

1. Antenneneingang RF (75Ω). Unterstützt aktive Antennen mit 5V DC Ausgang
2. SCART TV Ausgang (RGB-fähig)
3. Digital Audioausgang (koaxial / elektrisch)
4. Stromkabel
5. RF Antennenausgang mit Loop through Funktion
6. SCART VCR Anschluss

Hinweis:

Wenn Sie das Gerät länger nicht benutzen, trennen Sieitte das Gerät von dem Stromnetz und wickeln Sie das Kabel ordentlich auf.

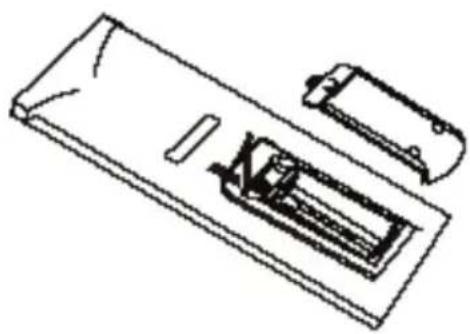

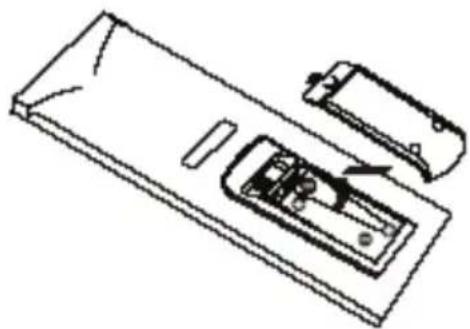

Einlagen der Batterie und Operationsradius

1. Legen Sie die Batterien in das Fach ein. Achten Sieitte beim Einlegend der Batterie auf die richtige Polaritat (+ / - )
2. Schieber Sie die Batterieklappe wieder auf (Abbildung).
3. Richten Sie die Fernbedienung immer auf das Sensor-Feld des Gerätes. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht länger als 60^ sein.
4. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät eine langere Zeit nicht benutzen.

Hinweise:

1. Entfernen und erneern Sie alte Batterien. Sie konnen auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt,itte die betroffene Stelle sofort saubern/waschen.
4. Bei Verschlucken der Batterie oder Batterieflussigkeit suchen Sie sofort einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

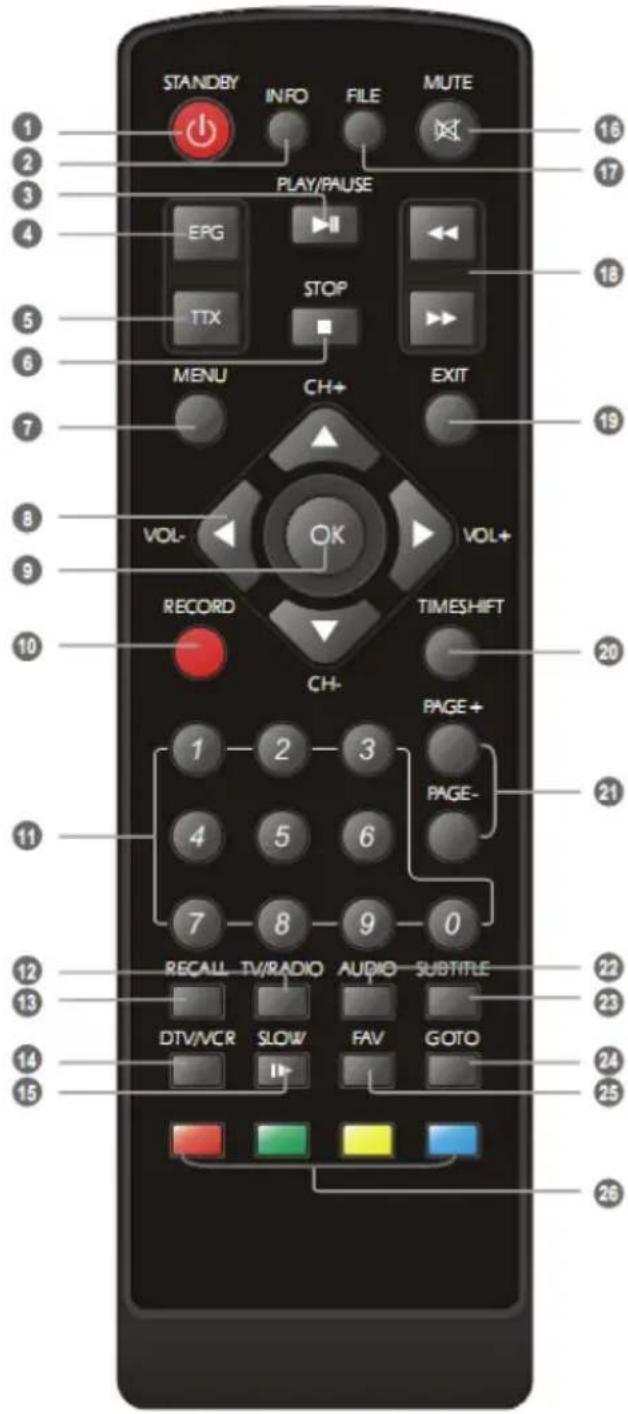

TastenderFernbedienung

1. STAND-BY Taste
2. Informationstaste (INFO)
3. Abspielen/Pause Taste (PLAY/PAUSE)
4. EPG Taste
5. Videotext (TTX)
6. Stopp Taste (STOP)
7. Einstellungsmenu Taste (MENU)
8. Navigationskreuz mit den Funktionen Oben/Kanal ^+ (CH + ) ,Unten/Kanal-(CH-), Rechts/Lautstärke ^+ (VOL + ) ,Links/ Lautstärke - (VOL-)
9. Bestätigen (OK)
10. Aufnahme Taste (RECORD)
11. Numerische Taste (0..9)
12. TV / Radio Taste (TV/RADIO)
13. Letzter TV-Kanal Taste (RECALL)
14. Aktivieren des SCART Einganges (DTV/ VCR)
15. Langsames Abspielen (SLOW)
16. Stummschaltung (Mute)
17. Datebrowser Aufnahmen Taste (FILE)
18. Schneller Rücklauf (<) und Schneller Vorlauf Taste (>>)
19. Beenden Taste (EXIT)
20. Time-Shift Taste
21. Seite unter Taste (PAGE+) / Seite nach oben Taste (PAGE -)
22. Audio Taste
23. Untertitel Taste (SUBTITLE)
24. Suche Taste (GOTO)
25. Favoritentaste (FAV)
26. Farbstaten Rot, Grün, Gelb und Blau mit entsprechenden Funktionen z.B. Videotext

Hinweis:

Manche Tasten auf der Fernbedienung und auf der Vorderseite haben die gleiche Funktion.

Verbindung

Zu einem Fernseher und der Antenne

Allgemeine Informationen:

• Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnetz getrennt ist.
• Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheitshinweise.
• Achten Sie auf eine sorgfälligen Anschluss der Steckverbindungen.

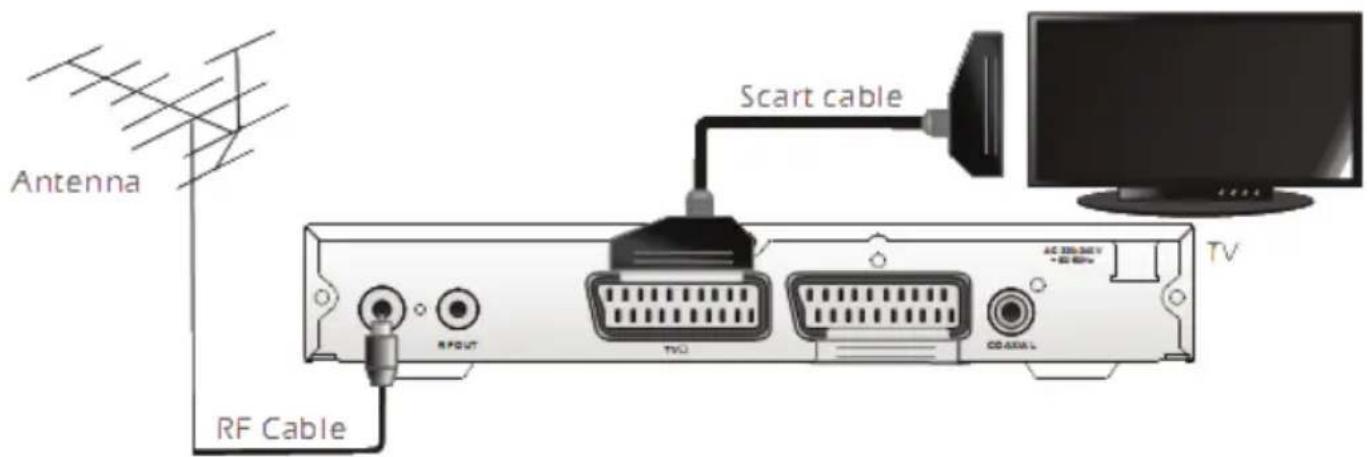

Verbinden zu einem TV Fernsehgerät und zu einer Antenne

Die schematische Zeichnung zeigt die Verbindungen des HRT 5000 zu der Antenne und zu dem Fennsehgerät.

Vorgehensweise:

a. Verbinden Sie mit einem SCART Kabel mit dem DVB-T Empfänger und Ihrrem Fernsehgerät. Schließen Sie dazu das eine Ende des SCART Kabels an dem SCART (TV) Ausgang des Empfängers und dem SCART Eingang am TV Gerät.
b. Verbinden Sie eine Antonne mit dem Antenneneingang des HRT 5000.
c. Achten Sieitte auf einen fest Sitz der Stecker.
d. Verbinden Sie nun den HRT 5000 mit dem Stromnetz.
e. Schalten Sie den DVB-T Empfänger und ihren Fernsehgerät ein.
f. Wahlen Sie am Fernsehgerät den entsprechenden SCART-Eingang.

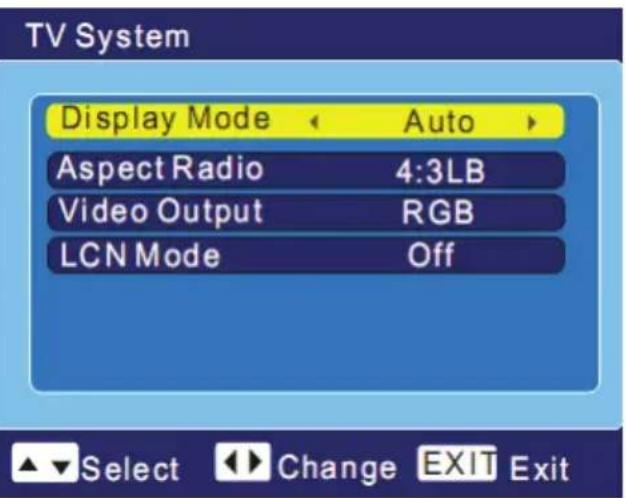

g. Ändern Sie ggf. in den Systemeinstellungen die Videoausgabe. In der Regel können Sie bei TV Einstellungen für die Videoausgang RGB wahlen. Überprüfen undändern Sie ggf. auch das Seitenverhältnis.

Hinweise:

• Der HRT 5000 enthalt einen so genannten „Loop through" Antennenausgang. Damit können Sie von dem DVB-T Empfänger weitere DVB-T Empfangsgeräte anschließen.
• Sie haben die Möglichkeit verschiedene Arten von Antennen anzuschreiben, passive oder aktive Zimmerantennen, oder gleich better eine Dachantenne.
  Dachantennen bieten in der Regel immer die Beste Empfangsqualität.

Verbindung

Zu einem externen Audio-Dekoder oder Veränder

Sie haben die Möglichkeit die digitalen Audiosignale auch zu Ihrlem externen Decoder oder Verstrekker zu übertragen. Dazu konnen Sie den koaxialen (elektrischen) Anschluss benutzen.

Einrichten der Verbindung:

1. Schalten Sie alle Geräte aus.
2. Trennen Sie auch die Geräte von dem Stromnetz.
3. Etablieren Sie die Video-Übertragung mittels eines SCART Kabels zu ihren TV Fernsehgerät.
4. Verbinden Sie den HRT 5000 mit einem koaxialem Kabel zu ihren externen Decoder oder Versteller.
5. Aktivieren Sie bei dem externen Decoder oder Veränder die koaxialen Eingang.

Hinweise:

Die Kabel sind nicht Teil des Lieferumfangs.
In Deutschland sind nur bei einigen TV Sender und auch nur bei einigen TV Programmen digitale Audiospuren vorhanden. Informationen wann und welche TV Programme digitale Audiosignale übertragen werden, konnen Sie in der Regel den TV Programmzeitschriften entnehmen.
- Hinweise über die unterschiedlichen Tonspuren können Sie auch mittels den Informationen der AUDIO Taste erlangen.

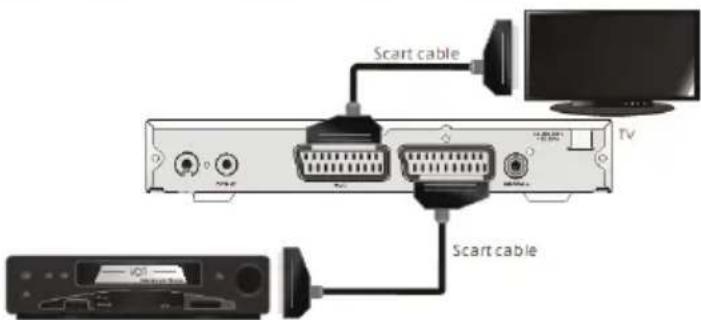

Zweiter SCART Anschluss (VCR)

Zweiter SCART Ausgang

Sie können natürlich auch den zweiten SCART Ausgang nutzen, um Sendungen analog auf einem Videorekorder aufzunehmen. Schließen Sie dazu den Videorekorder mit einem SCART Kabel an dem VCR Ausgang des HRT 5000 an.

Weitere Hinweise zur Bedienung entnehmen Sie der Anleitung des Videorekorders.

SCART Eingang

Sie können den zweiten SCART Anschluss auch als Eingang nutzen, um das Bild und Ton an einem Fernseher wiederzugeben. Verbinden Sie dazu einen Videorekorder oder DVD-Player mit einem SCART Kabel an dem SCART VCR Anschluss des HRT 5000.

Um den Eingang zu aktivieren, müssen Sie die DTV/VCR Taste drücken. Drücken Sie erbeit die DTV/ VCR Taste um den SCART Eingang abzuschalten.

Hinweise:

1. Wenn der SCART Eingang aktiv ist, können Sie selbst an dem HRT 5000 nichts mehr ausfahren.
2. Beenden Sie den SCART Eingang durch erneutes Drucken der DTV/VCR Taste.

Verbindung

USB Anschluss

Schlieben Sie den USB-Stick vorsichtig an dem USB Anschluss an. In der Regel sollen die Beschrif-tung des USB-Sticks nach oben zeigen.

Entnehmen Sie den USB Stick erst dann, wenn Sie wieder im Live DVB-T Programm sind, andernfalls könnte der Stick beschädigt werden.

Hinweise:

1. Schlieben Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von entsprechenden USB-Sticks und nicht alle konnen unterstützen werden.
3. Bei USB Speichermedium wird nur FAT oder FAT 32 Unterstützung. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

Funktionen

Erstinstallation

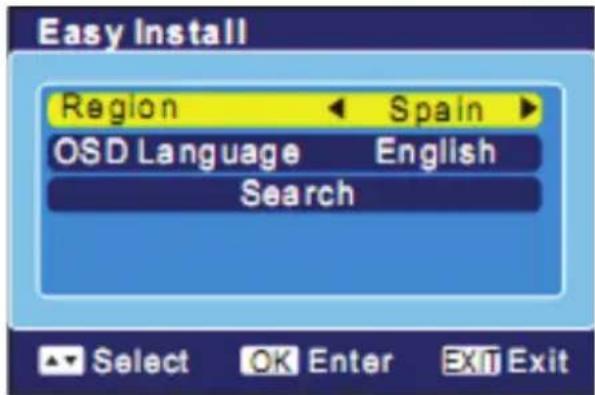

Schnellinstallation

1. Bei dem ersten Benutzen des HRT 5000 sollen nun ein Willkommensbildschirm erschieren:

A. Andern Sie die Region mittels der / Tasten und wahlen Sie Ihr Land aus (z.B. Deutschland).
B. Navigieren Sie mit den / Tasten zu der OSD Sprache und wahlen Sie ihren Sprache mit den / Tasten aus (z.B. Deutsch).
C. Navigieren Sie mit den / Tasten das Feld "SUCHE" an und starten Sie den automatischen Suchlauf mit der OK Taste.

1. Falls kein Willkommensbildschirm nach dem ersten Anschalten des HRT 5000 erscheint:

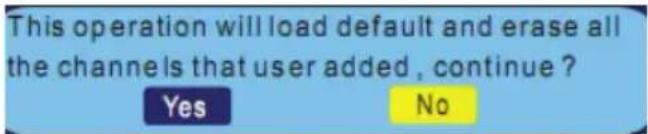

A. Setzen Sie das Gerät mittels den Werkseinstellungen zurück. Drücken Sie die MENU Taste und navigieren Sie zu "Tools". Innerhalb dieser Option finden Sie die Einstellung "Werkseinstellungen".

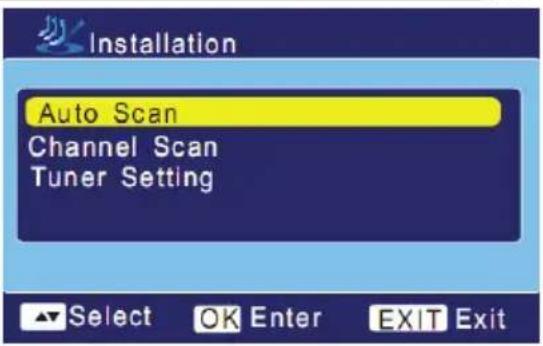

B. Wechseln Sie danach zu dem Installationsmenu und wahlen Sie "Auto-Scan". Starten Sie den automatischen Suchlauf mit der OK Taste.

Wichtige Tasten und deren Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Mit den PAGE+ und PAGE- Tasten können Sie die einzelnen Seiten der Liste blättern.

Senderwechsel

Mit den Tasten / oder CH + / CH - können Sie den TV Sender wechseln.

Lautstärke

Mit den Tasten / oder VOL- / VOL+ändern Sie die Lautstärke an dem DVB-T Empfänger.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes ( / / ) können Sie sich in den verschiedenen Ebenen des Einstellungenmenü bewegen.

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUBTITLE Taste.

Hinweis:

In Deutschland werden keine Untertitel bei DVB-T übertragen.

Letzter Kanal

Durch Drucken der RECALL Taste auf der Fernbedienung gelangen Sie zu dem vorherigen (aktiven) TV Sender zurück.

Wichtige Tasten und deren Funktionen

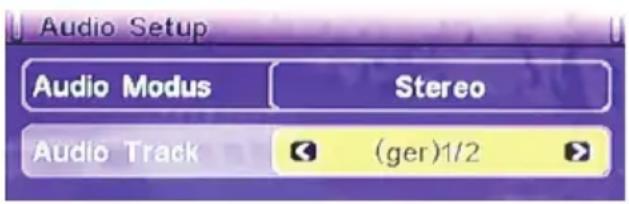

Audio Einstellung des TV Senders

Wenn Sie während des Live-Bildes die AUDIO Taste auf der Fernbedienung drucken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

Es werden zwei Optionen angezeigt, Audio-Modus und Audio-Track. Die beiden Optio

nen beinhalten weitere Unteroptionen. Sie Können diese jeweils mit den «/» Tasten

wechseln. Den Wechsel der beiden Hauptoptionen Audio-Modus und Audio-Track konnen Sie über die / Tasten erreichen.

Audio-Modus:

Vorgabe der Tonausgabe (Stereo, Links, Rechts)

Audio-Track:

Entweder Wechsel der Sprache (ARTE), zu einer digitaIen Tonspur (wenn vorhanden) oder zu einer andere- ren Tonspur

Information

Wenn Sie die INFO Taste drucken, dann erhalten Sie eine Vielzahl von Innformation. Bei dem ersten Drucken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nachstes TV Programm und ob Teletext verfügbar ist.

Bei nochmaligen Drücken der INFO Taste erhalten Sie eine Übersicht der Frequenz des TV Senders, Datum, spezielle Informationen der DVB-T Übertragung und den beiden weiteren wichtigen Parameter „Signalstarke" und „Signalqualität".

Stumm / Ton-Aus

Drücken Sie die MUTE Taste um den Player stumm zu schalten. Zum aktivieren des Tones, drücken Sie MUTE erneut.

Favoritenliste

Wenn Sie im Vorfeld Favoriten definiert haben, dann konnen Sie durch das Drücken der FAV Taste einen direkten Zugriff zu den Favoriten erhalten.

TV/Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drucken Sie die TV/RADIO Taste.

Hinweis:

In Deutschland wird über DVB-T keine digitalen oder analogen Radiosender übertragen.

Live-Bild pausieren

Mit dem Drücken der PLAY/PAUSE (▶ ||) Taste können Sie das Live-Bild einfrierten/pausieren. Das Bild bleibt in einem Standbild stehen, der Ton wird fortgesetzt. Sie können mit der PLAY/PPAUSE (▶ ||) Taste zu dem Live-Bild zurückkehren.

Elektronischer Programführer

Drücken Sie die EPG Taste und dann wird der elektronische Programm Führer aktiviert. Folgendes Abbildung erscheint auf dem Bildschirm. Das EPG Fenster ist wie folgt aufge-teilt:

Links Oben TV Kanalliste

Rechts Oben TV Programmtitel der aktuellen und der nachfolgen den Sendung.

Mitte EPG Übersicht der TV Programme (insgesamt 7 Tage)

Unten Tasten zur Navigationshilfe

Der Bildschirmzeiger (Cursor) befindet sich in der TV Kanalliste. Mit den / Tasten konnen Sie den Sender wechseln. Die EPG Anzeige wird für den nun aktiven Senderactualisiert.

Taste 2

Wechsel aus der Senderliste zu der EPG Übersicht. Der Bildschirmzeiger befindet sich in der Mitte des EPG Fensters.

Taste 3

Hiermit konnen Sie die EPG Informationen der einzelnen Sendungen im Detail aneigen halten.

#

Wechsel des Bildschirmzeigers von einer zur{nachsten Sendung.

PAGE-/PAGE+:

Anzeige der nachsten Seitenübersicht der TV Sender oder der Programminformationen.

#

Anzeige der TV Sendungen des nachsten Tages. Durch mehrmaliges Drucken der / Tasten konnen Sie Tag für Tag weiterblättern (max. 7 Tage).

REC Taste

Die markierte TV Sendung wurde „gebucht" und in die Timerprogrammierung übernommen. Der Receiver schaltet zu der gewündten Sendung das Gerät an bzw. wechselt den TV Sender und nimmt diese Sendung auf (USB Speicher anschließen nicht vergessen).

Elektronischer Programführer

Die ausfuhrliche Ansicht der EPG Informationen (mit der Taste 3 aktiviert) zeigt ein verändertes Aussehen des EPG Fensters.

Es wird der Programmtitel angezeigt. Detaillierte Informationen der TV Sendung wird mit der Taste 1 angezeigt. Folgende Abbildung zeigt die erweiterte Ansicht:

Hinweis:

Manchmal kann es vorkommen, dass der HRT 5000 in der detailierten EPG Information den Hinweis „Keine Information" oder „No Description" erscheint. Häufig sind jedoch weitere Information vorhanden, dazu drucken Sie die Taste 1 und der weitere Inhalt angezeigt.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schreiben. Mehrmalige Drücken dieser Taste beendet schließlich auch das allgemeine EPG Fenster.

Videotext

Videotext aktivieren Sie über die TXT Taste. Der Videotext wird nun geladen.

Navigationshilfen

1. Startet bzw. Beendet Videotext (TXT)
2. Die Zifferntasten (0 bis 9) erlauben einen direkten Zugriff auf die entsprechenden Seiten
3. PAGE- und PAGE+ blättert 100 Seiten zurück oder vorwärts
4. Farbstaten erlauben einen Zugriff auf die letzten angeschauten Seiten
5. EXIT Taste beendet das Videotext Fenster

Aufnahme

Mit dem HRT 5000 haben Sie die Möglichkeit durch die Twin Tuner Technologie entweder ein TV Programm aufzunehmen und ein anderes anzuschauen oder auch zwei Aufnahmen zur gleichen Zeit durchzuführen. Die Aufnahme wird auf einem USB Stick gespeichert (PVR Ready).

Die Vorgehensweise ist:

1. TV-Sender und TV-Programm auswahlen
2. USB Speicher (USB-Stick) an dem HRT 5000 an dem USB Schnittstelle anschließen.

Hinweise:

1. Wenn die Aufnahme gestartet wurde, dann erscheint rechts oben in dem TV Fernseher der Hinweis REC (siehe darüberstehende Abbildung).
2. Alle Aufnahmen werden auf dem USB-Speicher (USB Stick) in einem Verzeichnis „ALIDVR“ abgelegt.
3. Die Aufnahmen haben die Dateierweiterungen TS oder MPG.

Einfache Aufnahme

Nach dem ein USB Speicher angeschlossen wurde, drücken Sie während des Livebildes die RECORD Taste. Die Aufnahme startet.

Aufnahme und einen weiteren TV Sender anschauen

Nach dem ein USB Speicher angeschlossen wurde, drücken Sie während des Livebildes die RECORD Taste. Die Aufnahme startet. Wenn Sie einen anderen TV Sender anschauen möchten, drücken Sie die CH-/CH+ Taste um den Canal zu wechseln. Sie konnen aber auch die OK Taste drucken und die Kanalliste aufrufen. Wahlen Sie aus der Liste einen TV Sender aus und starten diese mit der OK Taste.

Zwei Aufnahmen gleichzeitig

Nach dem ein USB Speicher angeschlossen wurde, drücken Sie während des Livebildes die RECORD Taste. Die Aufnahme startet. Wenn Sie auch noch einen anderen TV Sender aufnehmen möchten, drücken Sie die CH-/CH+ Taste um den Kanal zu wechseln. Sie können aber auch die OK Taste drucken und die Kanalliste aufrufen. Wahlen Sie aus der Liste einen TV Sender aus und starten diese mit der OK Taste. Drücken Sie jetzt die RECOD Taste und das zweite Programm wird ebenfalls aufgenommen.

Aufnahme(n) beenden

Möchten Sie eine Aufnahme beenden, drücken Sie dazu die STOP Taste. Ein Auswahlfenster erscheint auf dem Bildschirm.

Drücken Sie die OK Taste und die Aufnahme wird beendet.

Sind zwei Aufnahmen gleichzeitig aktiv, erscheinen auch beiden im Auswahlfenster. Wahlen Sie mit den / Tasten eine Aufnahme aus und drücken Sie die OK Taste zum Beenden.

Stop recording. TV.01 drehscheibe Deutschland

Continue recording

Rekorder

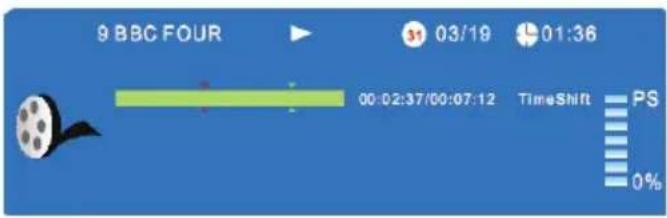

Time-Shift

Um die Time-Shift Funktion zu nutzen, müssen Sie zuerst einen USB Speicher an dem HRT 5000 anschließen. Sie sollen ggf. bei den DVR Einstellungen die große des Time-Shift Puffersändern. Die Time-Shift Funktion enthaltigtige Eigenschaften:

1. Zeitversetztes Fernsehen
2. Time-Shift während einer Aufnahme
3. Speichern des Time-Shifts

Drücken Sie während des Livebildes die TIMES-HIFT Taste auf der Fernbedienung. Das Livebild pausiert und die weitere Sendung wird auf dem USB Speicher geschichert.

Sie können nach ihrer Pause die Sendung fortsetzen:

• PLAY/PAUSE Taste - Abspielenden der Sendung

  /<<- Schneller Vorlauf bzw. Rücklauf

Beenden von Time-Shift

Drücken Sie EXIT Taste (oder CH + / CH - ) um die Time-Shift Funktion beenden. Sie werden jetzt gefragt ob Sie die Funktion beenden möchten. Drücken Sie die OK Taste auf dem Ja Feld und die Time-Shift wird beendet.

Time-Shift permanent speichern

Drücken Sie während der Time-Shift Funktion die RECORD Taste und dann wird dieser nach einer Sicherheitsabfrage gespeichert. Bestätigten Sie die Sicherheitsabfrage mit der OK Taste.

Time-Shift während einer Aufnahme

Nachdem ein USB Speicher angeschlossen wurde, drücken Sie während des Livebildes die RECORD Taste. Die Aufnahme startet. Wechseln Sie mit den CH-/CH+ Tasten um den Kanal zu wechseln. Sie können aber auch die OK Taste drücken und die Kanalliste aufrufen. Wahlen Sie aus der Liste einen TV Sender aus und starten diese mit der OK Taste. Drücken Sie dann die TIMESHIFT Taste und dann können Sie diese Funktion nutzen.

Hinweis:

Bevor Sie die Aufnahme beenden, müssen Sie zuerst die Time-Shift Funktion ausschalten.

Sie können Aufnahmen auf entsprechender Weise programmieren. Entweder Sie nutzen die EPG Funktion oder führen die Programmierung manuell durch.

Die programmierten Aufnahmen starten auch aus dem Stand-By Modus heraus. Damit der HRT 5000 nach der Aufnahme wieder in den Stand-By Modus übergeht, sollenn Sie noch eine Option überprüfen. Drücken Sie die MENU Taste und wechseln Sie zu Rekorder. Wahlen Sie Dort im dem Untermenü die Einstellung PVR Einstellung aus. Suchen Sie die Option Stand-By Modus und vergewissem Si esich, dass diese eingeschaltet (An) ist).

Die Programmierung aus EPG Heraus

Der Timer kann direkt aus der EPG Anzeige heraus programmiert werden. Drücken Sie die EPG Taste und wahlen Sie im den EPG Fenster Sender und Sendung aus.

Drücken Sie dann die RECORD Taste und die Informationen werden übernommen.

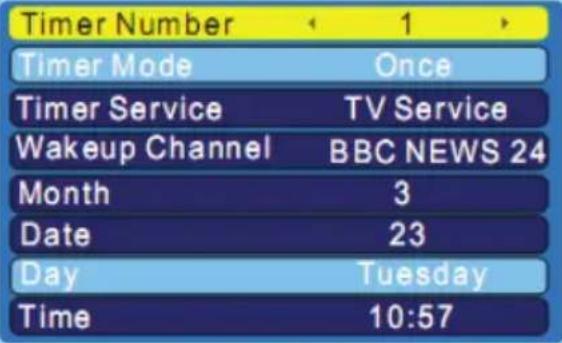

Es öffnet sich ein weiteres Fenster mit der Timerprogrammierung.

Die Optionen sind:

• Timer-Nr.: Hier können Sie bis zu 8 Programmierungen auswahlen.
• Timer-Modus: Aus, Einmalig, tätiglich, wochentlich oder monatlich
• Timer-Service: entweder TV Programme oder Radio-Programme
• Einsatzprogramm: Hier definieren Sie den Sender, der gestartet werden soll.
• Monat: Geben Sie den gewünschten Monat ein (1 bis 12 -> Januar bis Dezember)
• Datum: Geben Sie das gewünschte Datum ein (1 bis 31)
• Tag: Falls Sie den Modus wochentlich gewählt haben, dann konnen Sie hier den Wochentag spezifizieren. (Montag bis Sonntag)
• Zeit: Geben Sie die Startzeit ein. Drücken Sie die Taste OK, um die Zeit eingeben zu können und bestätigten Sie die Zeit bereits mit der OK Taste.

Programmierung einer Aufnahme

Scrollen Sie mit der Taste weiter nach unten und dann werden zwei weitere Einstellungen sightbar.

• Auto Aufnahme: Hier legen Sie fest, ob der HRT 5000 diese Sendung aufnehmen sollen oder nicht. An für Aufnahme / Aus für nur Anzeige.
  Dauer. Hier legen Sie die Dauer der Aufnahme fest.

Hinweis:

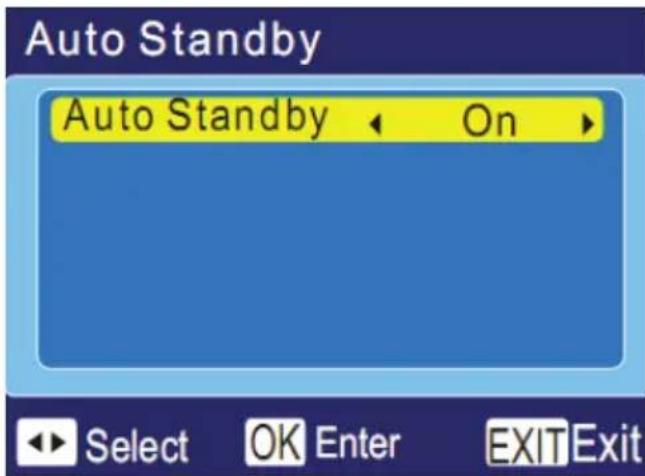

Damit das Gerät nach der Programmierung in den Stand-By Modus schaltet, sollenn Sie dies bei den PVR Einstellungen aktivieren (siehe Seite 37).

Manuell aus dem Programm-Timer hersus

Wenn Sie eine manuelle Programmierung einer Aufnahme durchfuhren möchten, dann sollen den Sie in das Hauptmenu und in die Systemeinstellungen wechseln.

Bitte lessen Sie die Seite 33 in dieser Anleitung, Dort wird die manuelle Programmierung ausführlich beschrieben.

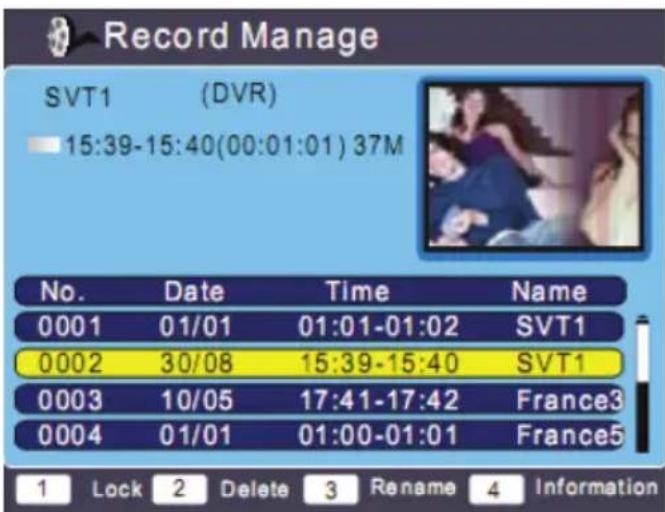

LiTe der aufgenommen Sendungen

Wenn Sie schon Sendungen auf dem USB Speicher aufgenommen haben, dann konnen Sie diese Beste mit der FILE Taste aktivieren. Die Beste erscheint auf dem Bildschirm.

Die markierte Aufnahme wird im Vorschaufenster angezeigt.

Die Abspielfunktionen sind:

OK Wiedergabe starten

STOP/EXIT Wiedergabe beenden

/<< Schneller Vorlauf bzw. Rücklauf mit den Geschwindigkeiten x2, x4, x8, x16 und x24

Der Manager enthalt weiterhin die Optionen einzeln Dateien zu sperren, zu Löschen und Umbenennen, sowie die EPG Information der Aufnahme zulesen. Mit der Tasten 1 bis 4 sind die Operationen auszufahren.

Hinweis:

Bitte entnahmen Sie alle weiteren Optionen der Seite 36.

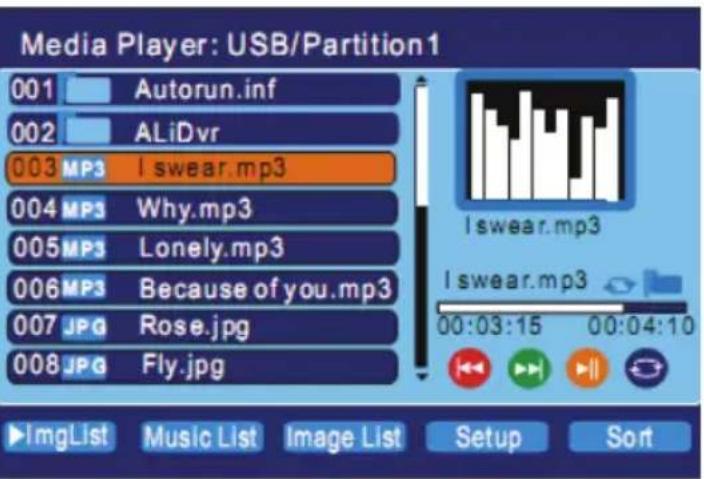

Media-Player

Mit dem Media-Player konnen Sie Bilder, Musik und这部电影 von Speicher abspielen.

Sie können die Dateiliste des Media-Players mit verschiedene Filter sortieren. Mit den Pfeiltasten RECHTS und LINKS wechseln Sie von der Dateiliste zu den Filteroptionen (untere Zeile des Bildes).

Wenn Sie die Option SETUP in den unteren Zeile anklichen, dann haben Sie Zugriff auf die Abspielfunktion. Hier konnen Sie die Anzeigedauer, die Diashow und die Übergangseffekte definieren.

Allgemeine Tasten zur Bedienung

OK Wiedergabe startet

EXIT Wiedergabe beenden

GRUN Nächstes Datei

ROT Vorherige Datei

BLAU Wiederholungsmodus

Wiedergabe hält an und setzen dies auch wieder fort

Wiedergabe von Bilder

Die Unterstützung Formate bei der Wiedergabe von Bilder sind JPEG und BMP. Wahlen Sie ein Bild aus und drücken Sie die OK Taste. Die Wiedergabe startet. Es stehen Ohnen eine Reihe von weiteren Tasten zur Bedienung zur Verfugung.

RECHTS Rotation des Bildes im Uhrzeigersinn

LINKS Rotation des Bildes gegen den Uhrzeigersinn

OK Zoom Modus mit x2, x4, x8, x16. Innerhalb des Zoommodus konnen Sie das Bild mit dem Navigationskreuz verschieben

Wiedergabe von Filme

Der Media-Player unterstützt nur die Wiedergabe von MPEG Dateien.itte beachten Sie, dass der Media-Player kein AC 3 (DD/DTS ect.) bei der Wiedergabe unterstützen. Die Videodateien sollenausschließlich MPEG-2 Ton (MPA, MP2) enthalten. Spezielle Tasten bei der Videowiedergabe sind:

<< Schneller Rücklauf x2, x4, x8, x16, x32

Schneller Vorlauf x2, x4, x8, x16, x32

STOP Anhaltener Wiedergabe und zurück zu Zeitindex 0:00:00 Std.

INFO Schaltet die Navigationshilfe an

RECHTS Sprung um 10 Sekunden vorwärts (nur aktiv, wenn die Navigationshilfe sightbar ist)

LINKS Sprung um 10 Sekunden zurück (nur aktiv, wenn die Navigationshilfe sightbar ist)

Wiedergabe von Musik

Der Media-Player understands nur die Wiedergabe von MP3 Dateien. Abgesehen von dem schellen Spulen vorwärts bzw. rückwärts gibt es keine weiteren besonderen Navigationshilfen. Schneller Vorlauf bzw. Rücklauf wird über die >>/<< Tasten reguliert.

Einstellungen

Hauptmenü

Die Einstellungen können Sie mit dem Drücken der MENU Taste aktivieren. Das Hauptmenu enthalt fülf Untermenü:

Programm (Channel)
- Installation (Installation)
- System (Setup)

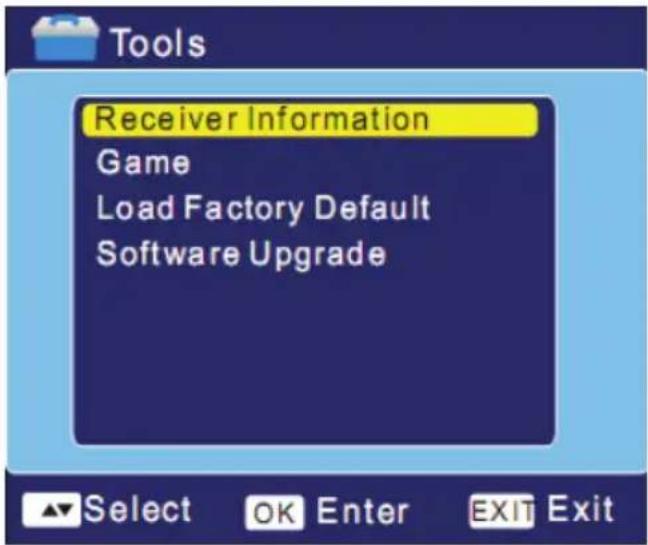

Zubehör (Tools)
- Reorder

Die einzelnen Untermenüs oder Einstellungssparameter konnen Sie mit den Pfeiltasten des Navigati- onskreuzes ( / / /) ansteuern und andern. Mit den Tasten / konnen Sie die einzelnen Optionen anwahlen und mit den Tasten / die Einstellungen andern.

Möhlen Sie das entsprechende Menu verlassen, dann drücken Sie die EXIT Taste.

Hinweise:

1. Die Tasten , , , , OK und EXIT haben in allen Einstellungsmenüs die gleiche Funktion.
2. Zusätzliche Funktionen werden in der unteren Leiste des einzelnen Menüs angezeigt und angeboten. Dann können die verschiedene Optionen zum Beispiel mit der roten, gelben, grünen und blauen Taste aktiviert oder ausgeführrt werden.

Programm

Rufen Sie mit der MENU Taste das Hauptmenu auf, navigieren Sie zu Programm und öffnen Sie diese Unternehmen mittels der OK Taste. Es werden vier weitere Untermenü angezeigt:

TV Programmliste
Radio Programmliste
- Alle Favoriten Löschen (Delete All Favorites)
Alle Loschen
- Gruppen umbenennen (Group Rename)

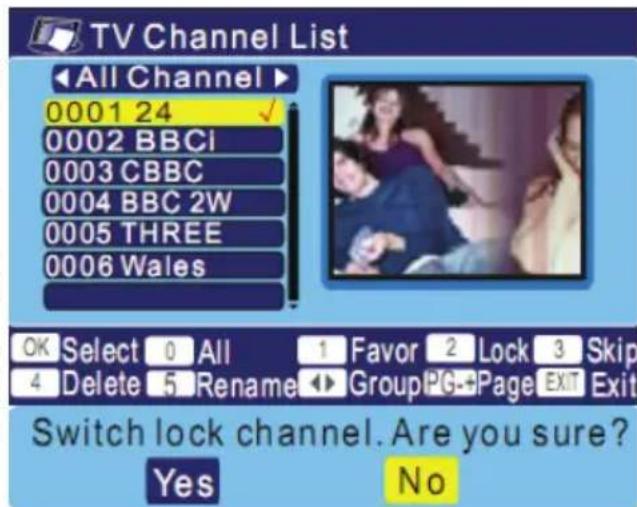

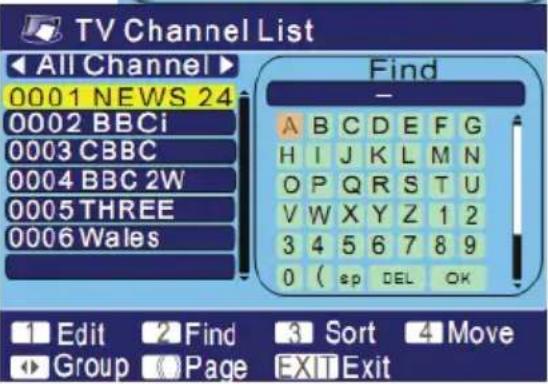

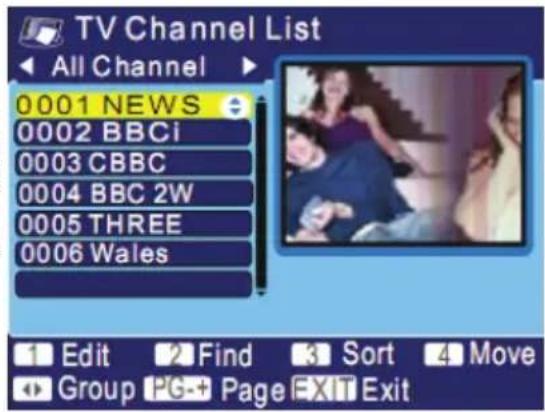

TV Programmliste

• Hier werden alle empfangenen TV Sender gelistet. Wechseln Sie mit den / Tastenden TV Sender und aktivieren Sie diesen mit der OK Taste.
• Wenn Sie die Favoriten definiert haben, dann können Sie mit den / Tasten die entsprechenden TV Sender sortieren.
• Mit der Taste 1 starten Sie die verschiedene Optionen der Programmbearbeitung, wie z.B. Unbenennen, Löschen ect..
• Mit der Taste 2 konnen Sie nach bestimmten TV Sendernamenuchen.
• Mit der Taste 3 konnen Sie die TV Sender nach den Kategorien alphabetisch (A bis Z) und (Z bis A), frei verfügbar (FTA) und nach
• Mit der Taste 4 können Sie die TV Sender auf individuelle Plätze verschiben und sortieren.
• Mit den Tasten PAGE+ / PAGE- blättern Sie in der Programmliste Seitenweise weiter. Das Limit liegt bei 600 TV Sender.
• Mit der Taste MENU oder EXIT können Sie immer wieder die Untermenüs oder auch die Kategorie "TV Programmliste" verlassen.

Programmbearbeitung

Mit der Taste OK wird der zu bearbeitende TV Sender markiert. Es wird nur der einzeln TV Sender bearbeitet.
Mit der Taste 0 werden alle TV Sender markiert und die Bearbeitung ist für alle gültig.
Die Taste 1 definiert den TV Sender zu bestimmten Favoriten. Es gibt insgesamt 8 Gruppen.
Mit der Taste 2 kann der einzeln TV Sender oder alle Sender gesperrt werden. Bestätigen Sie die Sicherheitsabfrage, wenn Sie sperren möchten.

Einstellungen

Programm

• Mit der Taste 3 markieren Sie einen TV Sender der bei dem Umschalten von Sendern übersprungen wird. Bestätigen Sie die Sicherheitsabfrage, wenn Sie einen Kanal überspringen möchten.
• Mit der Taste 4 loschen Sie ein Sender aus der Programmliste oder alle Sender. Bestätigen Sie die Sicherheitsabfrage, wenn Sie einen oder mehrere Sender loschen wollen.
• Mit der Taste 5 konnen Sie einem TV Sender einen neuen Namen zuweisen. Geben Sie den neuen Namen über die OSD Tastatur ein und bestätigen den neuen Namen.

Mit der Taste 2 konnen Sie nach bestimmten TV Sendernamen suchen.

Geben Sie den Namen oder eine Zeichen über die OSD Tastatur ein.

Sortieren

Sie können die Kanalliste unter bestimmten Aspekten sortieren. Drücken Sie die Taste 3. Die Optionen zum Sortieren sind:

Name (A bis Z)
- Name (Z bis A)
Freie (FTA)
- Sperren (LOCK)
Voreinstellung

Sort

Default

Name(A-Z)

Name(Z-A)

FTA

Lock

Verschieben

Wechseln Sie mit den / Tasten den TV Sender und aktivieren Sie diesen mit der OK Taste. Mit der Taste 4 konnen Sie die TV Sender auf individuelle Plätze verschiben und sortieren. Wechseln Sie mit den / Tasten nun die Position des Senders und bestätigten die Sicherheitsabfrage mit der OK Taste.

Einstellungen

Programm

Radio Programmliste

Bitte lesen Sie die vorherige Beschreibung der entsprechenden Mochlichkeiten bei den TV Pro grammliste durch. Von der Handhabung gibt es keinen Unterschied zwischen TV oder Radio Pro gramme.

Lösche Alle Favoriten

Unter dieser Option werden alle TV Sender, die in Favoriten organisiert sind gelöscht.

Lösche Alle

Hiermit loschen alle gespeicherten TV oder Radio Kanäle.

Gruppen Umbenennen

Mit dieser Option konnen Sie die einzelnen Gruppen umbenennen. Starten Sie die Option mit der OK Taste und dann erscheint die Gruppenübersicht. Es gibt insgesamt 8 Gruppen. Navigieren Sie mit der Navigationstaste Oben / Unter zu derjenigen Gruppe, die Sie umbenennen möchten und drücken Sie die OK Taste.

Ein weiteres Fenster wird jetzt geöffnet und dört konnen Sie den Gruppennamen umbenennen. Bestätigen Sie den neuen Gruppenname mit der OK Taste.

Installation

Benutzen Sie das Navigationskreuz zu der Option "Installation" im Hauptmenu und bestätigten Sie mit der OK Taste. jetzt erreichen Sie das Installationsmenu mit den Unteroptionen:

• Auto Suche (Auto Scan)
  Programm Suche (Channel Scan)
• Tunereinstellung (Tuner Setting)

Automatischer Suchlauf (Auto Scan)

Hier finden Sie zwischen zwei Optionen wahlen, nur Freie TV Sender (FTA) oder Alle (komplett). Unter Alle TV Sender werden auch die verschlusselten gesucht. Aktuell gibt ist in Deutschland ausschließlich Freie TV Programme. Jedoch in anderen Ländern wie z. B Frankreich wird auch bei DVB-T Bezahlfernsehen angeboten.

Bewegen Sie den Cursor auf das Feld „Suche" und bestätigten Sie mit OK, dann wird der automatische Suchlauf gestartet. Mit der Taste MENU oder EXIT konnen Sie die Sucheverlassen.

Wenn Sie dieSuche gestartet haben,erscheint eine Übersicht des Suchlaufes.Angezeit werden Frenzen,Kanalnummer,Fortschrittsbalken derSuche und eine Lieste der schon gefundenen Programme. Auf der linken Seite werden die TV Sender und auf der rechten Seite die Radio Sender angezeigt.

Einstellungen

Installation

Der manuelle Suchlauf besteht eine Reihe von Angaben und die entsprechlichsten Optionen sind möglich.

Suchmodus

• Nach Kanal (By Channel)
• Nach Freqenz (By Frequency)

Scan Band

VHF
UHF

ProgrammNr.(CHNo.)

• Kanäle 5 bis 12 liegen im VHF Band
• Kanäle 21 bis 69 liegen im UHF Band

Frequenz

174 bis 230 MHz (VHF)
470 bis 862 MHz (UHF)

Hinweis:

Die Bandbreite der beiden Frequenzsysteme kann in den Ländern unterschiedlich sein und passt sich automatisch mit der Regionaleinstellung an.

Bandweite

Die Bandweite kann 6, oder 7 oder 8 MHz betragen.

Netzwerksuche

Schalten Sie diese Option aus.

Suche

Bewegen Sie den Cursor zu dem Suchfeld und starten Sie dieSuche mit der OK Taste. Auch hier erscheint eine Übersicht des Suchlaufes. Angezeigt werden Frenzen, Kanalnummer, Fortschrittsbalken der Suche und eine(List der schon gefundenen Programme. Auf der linken Seite werden die TV Sender und auf der rechten Seite die Radio Sender angezeigt.

Hinweise:

1. Nur wenn der Suchmodus ist mit der Option „Nach Kanal“ (By Channel) versehen, dann konnen die beiden anderen Optionen „Scan Band“ und „Kanalnummer“ (CH No) geändert werden.
2. Falls der Suchmodus auf „Nach Frenzen" (By Frequency) geändert wurde, dann konnen

Sie Werte bei der Frequenz und der Bandbreite eingeben.

Tuner Einstellungen (Tuner Settings)

Hier schalten Sie die 5 V Unterstützung für aktive Antennen an oder Aus.

System

Wenn Sie im Hauptmenu „System" angesteuert und mit der OK Taste bestätigt haben, dann gelangen Sie in dem Systemuntermenü mit den weiteren Optionen:

Sprache
TV System
- Region und Zeit (Time)
- Timereinstellungen
- OSD Einstellung
- Kindersicherung
- Auto Stand-By

OSD Sprache

In thisumtermenkonnen Sie die OSD Sprache andern. Es werden vielse europäische Sprachen angeboten.

System Setup

Select

OK

Enter

EXIT

Exit

TV System

Hier werden eine grundlegende Einstellungen bezüglich der Darstellung auf dem Fernseher ausgeführ.

Anzeige-Modus (Display Mode)

Hier definieren Sie die Art Ihres TV Fernsehgerätes, ob nun PAL oder NTSC vorliegt. In der Regel sind in Deutschland alle Fernseher mit dem PAL Standard. Falls Sie jedoch unsicher sind, so konnen Sie die AUTO Einstellungnehmen, und der DVB-T Empfänger wählt automatisch und selbstständig die richtige Einstellung.

TV Format (Aspect Ratio)

Hier wird die Art des Fernsehers eingestellt, ob sie nun einen normalen 4:3 Fernseher haben oder einen 16:9 Fernseher. Die unterschiedlichen Optionen sind hier 4:3 PS (Pan&Scan), 4:3 LB (Letterbox), 16:9 und Auto.

Video Ausgang (Video Output)

Hier können Sie die Art der Signalübertragung an der SCART Schnittstelle definieren. Die Optionen sind CVBS und CVBS/RGB. Falls Ihr TV Fernsehgeräte eine RGB-fähige SCART-Schnittstelle besitzt, sollen den die letztere Option wahlen. Dies erhoht die Bildqualität deutlich.

LCN Modus

Der LCN Modus kann an- oder ausgeschelt werden. Wenn LCN aktiv ist, dann werden die TV Sender nach den empfangendem Programmströmen dargestellt und nummeriert. Falls Sie eine Nummerierung der Liste von „1" haben möchten, dann deaktivieren Sie diese Option.

Einstellungen

System

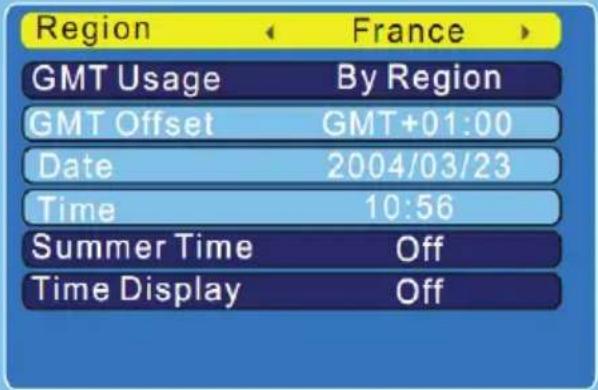

Region und Zeit

In diesen Untermenü wahren Sie die Region bzw. das Land, wo der DVB-T Empfänger platziert ist und können auch die entsprechende Zeit inklusive Sommerzeit definieren.

Land (Region)

Wahlen Sie das Land aus, in dem der DVB-T Empfänger stehen.

GMT Auswahl (GMT Usage)

Hier wird die Zeitzone an Hand der Greenwich Meridian Zeit definiert.itte benutzen Sie die Einstellung „By Region" und somit haben Sie die optimaLe Voreinstellung. Weitere Optionen sind "Benutzerdefiniert" oder "Aus".

Region and time

Select

OK En

er EXIT

Exit

Sommerzeit

Mit dieser Einstellung konnen Sie die Sommerzeit aktivieren oder ausschalten.

Hinweis:

Wenn Sie die Zeiteinstellung aus dem DVB Daten nutzen (GMT Auswahl „By Region") dann ist eine Anpassung der Sommerzeit nicht notwendig.

Zeitanzeige (Time Display)

Sie konnen die Zeit permanent einblenden, wenn Sie diese Option anschalten.

Falls Sie bei GMT Auswahl die Option „Benutzerdefiniert" gewählt haben, dann konnen Sie weitere Einstellungen vornehmen:

GMT Differenz (GMT Offset)

Wahlen Sie hier die zeitliche Differenz zu der Greenwichzeit.

Falls Sie bei GMT Auswahl die Option „Aus" gewählt haben, dann konnen Sie das Datum und die Zeit manuell eingeben.

Datum

Stellen Sie hier das entsprechende aktuelle Datum ein.

Zeit

Stellen Sie hier die aktuelle Zeit ein.

System

OSD Einstellung

Die OSD Einstellungen beinhalten die Anzeige von Untertitel, das generelle Aussehen der ganzen OSD Einstellungen, ob die Transparenz des OSD und die Werkseinstellungen.

Untertitelanzeige (Subtitle Display)

Bei DVB-T können Untertitel übertragen werden. Die befinden sich entweder in den Teletextseiten oder als Teil des ganzen DVB-T Transportdatenstroms. Die Optionen sind Standard, Teletext und Aus.

OSD Setting

Subtitle Display

OSD Transparency

Off

10%

Load Default OSD Setting

Select

Change

Exit

Hinweis:

In Deutschland werden aktuell keine Untertitel im DVB-T Transportdatenstrom gesendet. Es gibt bei einigen TV Sender zu einigen TV Programmen Untertitel auf den Teletextseiten.

OSD Transparenz

Hier können Sie die „Durchlüssigkeit" des OSD definierten. Wenn Sie die Option „Aus" wahren, dann ist das OSD und durchlüssig und Sie können von dem Live Bild nichts sehen.

OSD zurücksätzen

Mit dieser Option können Sie den DVB-T Empfänger zu den ursprünglichen Einstellungen zurückgesetzt werden. Dabei werden alle benutzerdefinierten Einstellungen zurückgesetzt. Hierbei ist es nicht notwendig einen neuen Suchlauf durchzufahren.

Timereinstellung

Die Timereinstellung enthalten zwei weitere Unteroptionen, Programm-Timer und Sleep-Timer.

Sleep Timer

Sleep Timer

Off

Remains

00:00

Sleep-Timer

Mit dieser Option definieren Sie den Zeitrahmen, wenn der DVB-T Empfänger sich in den Schlafmodus (Stand-By) schalten soll.

Die Einstellungen sind 10 min, 30 min. 60 min, 90 min und 120 min.

Einstellungen

System

Programm-Timer

Mit dieser Option können Sie den Start des DVB-T Empfängers einstellen, wenn das Gerät starten soll. Es können maximal 8 Timer definiert werden.

Die Optionen sind:

• Timer-Nr.: Hier können Sie bis zu 8 Programmierungen auswahlen.
• Timer-Modus: Aus, Einmalig, tätig, wochentlich oder monatlich
• Timer-Service: entweder TV Programme oder Radio-Programme
• Einsatzprogramm: Hier definieren Sie den Sender, der gestartet werden soll.
• Monat: Geben Sie den gewünschten Monaten ein (1 bis 12 -> Januar bis Dezember)
  Datum: Geben Sie das gewünschte Datum ein (1 bis 31)
• Tag: Falls Sie den Modus wochentlich gewählt haben, dann können Sie hier den Wochentag spezifizieren. (Montag bis Sonntag)
• Zeit: Geben Sie die Startzeit ein. Drücken Sie die Taste OK, um die Zeit eingeben zu können und bestätigen Sie die Zeit bereits mit der OK Taste.
  Select
  Enter
  Exit

Scrollen Sie mit der Taste weiter nach unten und dann werden zwei weitere Einstellungen sightbar.

• Auto Aufnahme: Hier legen Sie fest, ob der HRT 5000 diese Sendung aufnehmen sollen oder nicht. An für Aufnahme / Aus für nur Anzeige.
• Dauer: Hier legen Sie die Dauer der Aufnahme fest.

Hinweise:

1. Damit die Programmierung erfolgreich ist, sollen den Sie eine USB Speicher anschlieben, die Einstellung Auto Aufnahme anschalten und die richtige Laufzeit der Sendung eingeben.
2. Wenn Sie nur zu einem bestimmten Zeitpunkt eine Sendung anscheuen möchten, dann las- ten Sie die Option Auto Aufnahme Aus. Falls Sie mochten, dass das Gerät nach der Sendung automatisch ausschaltet, sollen den Dazu den Sleep Timer ebenfalls programmieren.
   Select
   Enter
   Exit
   ne Sendung ancheuen mochten, dann lasSie mochten, dass das Gerät nach der SendungSleep Timer ebenfalls programmieren.

Program Timer Tuesday xxx/xx xx xx:xx

Program Timer Tuesday xxx/xx xx:xx

Wenn alle Einstellungen des Programm-Timers ihren Wünschen entsprechen, dann verlassen Sie das Untermenü mittels der EXIT Taste. Sie werden dann gefragt, ob Sie die vorhandene Liste überschreiben möchten.itte bestätigten Sie die Abfrage mit Ja.

System

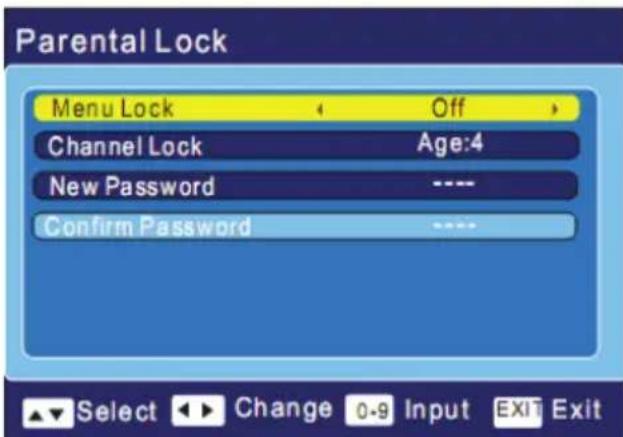

Kindersicherung

Wenn Sie diese Einstellungen überarbeiten möchten, aktivieren Sie das Untermenü mit der OK Taste. Danach werden Sie sofort nach dem Password gefragt.itte geben Sie das Password ein. Falls Sie das noch nie geändert haben, benutzen Sie das Standardpasswort: 0 0 0 0. Zeit haben Sie Zugriff auf die weiteren Optionen:

• Menu Lock: Hier konnen Sie den Suchlauf mit einer Passwortabfrage schützen.
• Kanal Lock: Hier können Sie bestimmte Kanäle mit einer Passwortabfrage schützen.
  Neues Password: Hier definieren Sie ein neuen Password. Geben Sie das neue Password mit einer vierstelligen Zahl ein und bestätigen Sie das neue Password mit der OK Taste.

Hinweis:

In Deutschland werden keine Informationen bezüglich Kinderschutz übertragen, wie es zum Beispiel in den USA oder England der Fall sein kann. Alle Einstellungen haben hier keine Auswirkung.

Auto Stand-By

Mit dieser Einstellung konnen Sie definieren, ob sich das Gerät nach 3 Stunden automatisch abschaltet, wenn über die Fernbedienung oder den Front-Tasten keinerlei Befehle gegeben werden.

An Aktiviert die Option

Aus Kein automatisches Stand-By

Einstellungen

Zubehör

Die vierte Kategorie des Hauptmenüs sind die so genannten Tools. Sie enthalten ein weiteres Unter-. menu:

• Empfänger Information (Hardware und Software Version)
• Spiel
  Lade Werkseinstellung
• Software Upgrade

Empfänger Informationen

Mit dieser Option werden die Hardware und Software Versionen abgerufen.

Spiele

Der HRT 5000 hat drei verschiedene Spiele integriert, Tetris, Snake und Othello.

Hinweis:

Bitte beachten Sie die einzelnen Hinweise in den Spielen, wie diese zu bedieten sind.

Lade Werkseinstellung

Drücken Sie die OK Taste wenn Sie die Werkseinstellungen laden möchten. Folgen Sie den Anweisungen und bestätigten Sie „Ja" mit der OK Taste.

Hinweis:

Das Password Hautet: 0000

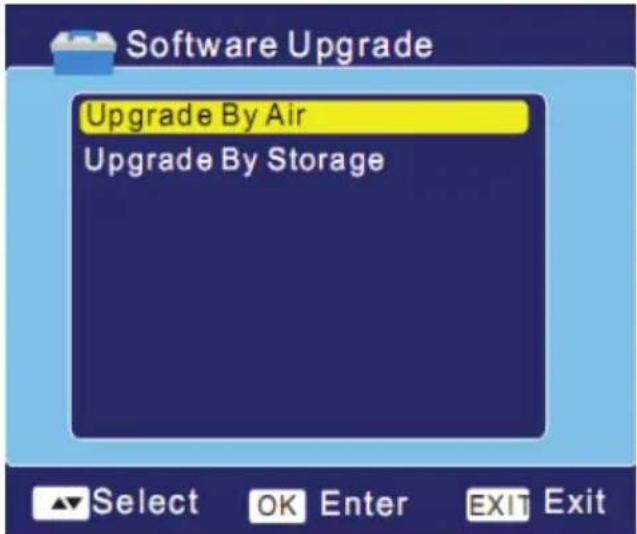

Software Upgrade

Mit dieser Einstellung konnen ein Upgrade einspielen.

1. Wahlen Sie Upgrade durch Speicher aus
2. Geben Sie das Password 0 0 0 0 ein. Das Untermenü öffnet sich.

Rekorder

Das Menu Rekorder enthalt sechs Untermenus:

Media-Player
- Reorder Management
- Speicherinformation
PVR Einstellung
- Speicher sicher entfernen
- Formatiere Speicher

Media-Player

Mit dem Media-Player konnen Sie Bilder, Musik und Filme von USB Speicher abspielern. Siehe Seite 24.

Rekorder Management

Das Untermenü erlaubt den Zugriff auf die Aufnahmen, die Sie mit dem HRT 5000 durchgeführt haben. Alle Aufnahmen werden Dort gelistet. Die markierte Aufnahme wird im Vorschaufenster angezeigt.

Die Abspielfunktionen sind:

OK

Wiedergabe

starten

STOP/EXIT

Wiedergabe

beenden

/<< Schneller Vorlauf bzw. Rücklauf mit den Geschwindigkeiten x2, x4, x8, x16 und x32

Der Manager enthalt weiterhin die Optionen einzeln Dateien zu sperren, zu Löschen und Umbenennen, sowie die EPG Information der Aufnahme zulesen. Mit der Tasten 1 bis 4 sind die Operationen auszufahren:

1 Sperren
2 Löschen einer Aufnahme.
3 Unbenennen
4 Information

Loschen

Nachdem die Datei markiert wurde, drücken Sie die OK Taste und bestätigten Sie die Sicherheitsabfrage. Danach wird die Aufnahme gelöscht.

Unbenennen

Wenn Sie eine Aufnahme umbenennen möchten, dann drücken Sie die Taste 3. Danach erscheint eine Bildschirmtastatur. Damit konnen Sie den Vorgang ausführren. Nutzen Sie dazu die Pfeiltasten und die OK Taste.

Information

Drücken Sie die Taste 4 und dann werden die EPG Information, sofern diese vorhanden sind, auf dem Bildschirm angezeigt.

Einstellungen

Rekorder

Speicherinformation

Mit dieser Option erhalten Sie einen Überblick über die angeschlossene Speicher.

Removable Disk Information

Exit

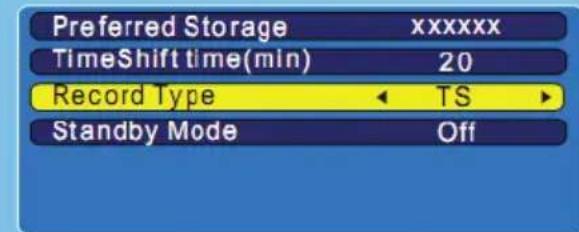

PVR Einstellung

Die Option PVR Konfiguration enthalten die Optionen:

• Bevorzugter Speicher
  Time-Shift Zeit
• Aufnahmetyp
• Standby Modus

DVR Configuration

Exit

Time-Shift Zeit

Hier wird die Grüße des Time-Shifts in Minuten definiert. Wenn diese Option eingeschaltet haben, dann stehen Ihnen Time-Shift zur Verfügung. Gestartet wird Time-Shift dann durch die PAUSE Taste während des Livebildes.

Aufnahmetyp

Hier können Sie zwischen Transportstrom (TS) oder Programmstrom (PS) wahlen. Der wesentlich Unterschied ist, dass innerhalb des Transportstromes auch die EPG Informationen abgespeichert werden.

Die Einstellung TS bewirkt bei den Dateien eine Endung TS.

Die Einstellung PS bewirkt bei den Dateien eine Endung MPG.

Stand-By Modus

Hiermit legen Sie fest, ob das Gerät nach der programmierten Aufnahme in den Stand-By Modus wechselt oder nicht.

REkorder

Speicher safer Entfernen

Mit dieser Option kann den angeschlossenen Speicher sichere entfern werden. Starten Sie diese Option, und dann wird der Speicher von dem System getrennt.

Jetzt konnen Sie den USB Speicher von dem USB Anschluss trennen.

Formatiere Speicher

Mit dieser Option haben Sie die Möglichkeit den Speicher zu formatieren. Wahlen Sie das Dateisystem aus (nutzen Sie FAT Dateisystem) und navigieren Sie auf das OK Feld und drücken Sie die OK Taste. Nach dem Bestätigen der Sicherheitsabfrage wird der Speicher formatiert.

Disk Format

Exit Exit

Alle Dateien werden bei der Formatierung des Speichers gelöscht. Sichern Sie ggf. vorher den Speicher.

Problembehebung

Bitte beachten Sie die folgende listened zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren.

Technischer Kundenservice von Xoro/MAS:

Tel.: [phone]
Fax:[phone]
- Internet: www.xoro.de/support.htm

Symptom	Ursache und Lösung
Kein DVB-T Empfang / Bildstörungen mit star-ken Mosaiken oder Artefakten / Eingefrore Bilder	·Kein DVB-T Empfang in ihrer Gegend. ·Richten Sie die Antenna neu aus. Achten Sie auf die Richtung des Sendemastes. ·Bitte benutzen Sie eine aktive Zimmerantenne oder eine Dachan-tenne. ·Weiderholen Sie den Suchlauf.
Kein Strom	·Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich	·Richten Sie die Antenna neu aus. ·Kontrollieren Sie die Suchparameter.
Kein Bild / kein farbi-ges Bild	·Überprüfen Sie die Verbindung zum TV Fernsehgerät. ·Überprüufen Sie die Videoeinstellungen NTSC anstelle von PAL order AUTO.
Fernbedienung arbeitet nicht	·Wechseln Sie die Batterien. ·Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30 °) ·Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.
Kein Ton	·Schalten Sie die Stummschaltung ab. ·Erhöhen Sie vorsichtig die Lautstärke. ·Überprüfen Sie die Verbindung zum TV oder externen Verträker. ·Schalten Sie den Schlafmodus ab.
Audio oder Untertitel ohne Funktion	·Drücken Sie die Audio-Taste. Keine weitere Tonspur verfügbar. ·Drucken Sie die SUBTITLE Taste. Oder keine Untertitel verfügbar.

TV Tuner

Frequenzen

VHF: 174 — 230 MHz (Kanal 5—12)

UHF: 470—862 MHz (Kanal 21—69)

Bandweite: 7 oder 8MHz

Input Signal Level: -75 - -15 dBm

Anschluss: IEC 169-2, Eingang FEMALE

IEC 169-2, Ausgang MALE (Loop Through)

Eingangswiderstand: 75 Ω

Demodulation Modus

Videodekodierung: ISO/IEC13818-2

MPEG2 (MP@ML) kompatibel

Videoauflosung: PAL 720 × 576

NTSC 720× 480

Audiodekodierung: ISO 11172-3

Audio Track: Stereo, Links, Rechts

Allgemeine Informationen

Strom: AC 220—240 Volt, 50/60 Hz

Verbrauch: < 8 Watt

Stand-By: <2 Watt

Abmessungen: 235 × 125 × 40 ~mm

Nettogewicht: 0.61 Kg inklusive Fernbedienung

Anschlasse: 2x SCART (TV & VCR), Koaxial, USB 2.0 High Speed, Antenne (Eingang und

Ausgang)

Operationsbedingungen

Temperatur: 0-40° Celsius

Luftfeuchtigkeit: 90%

Aufstellung: Horizontal

Hinweis:

Spezifikationen können sich ändern.

Table of Content

The "Grüne Punkt" denotes that the MAS Elektronik AG pays a duty to the "Gesellschaft für Abfallvermeidung und Sekundärrohrstoffgewinnung".

Batteries

Tel.: [phone]
- Internet: www.xoro.de/support.htm

Tél.: [phone]
Internet: www.xoro.fr
