BEDIENUNGSANLEITUNG SKS51000S0 AEG

12 Technische gegevens

handelingen verricht.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traitécomme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte etrecyclage du matériel électrique et électronique).En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservonsl'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans desconditions optimum.Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec lesservices de votre commune ou le magasin où vous avez effectué l'achat.58 En matière de sauvegarde de l'environnementFÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden

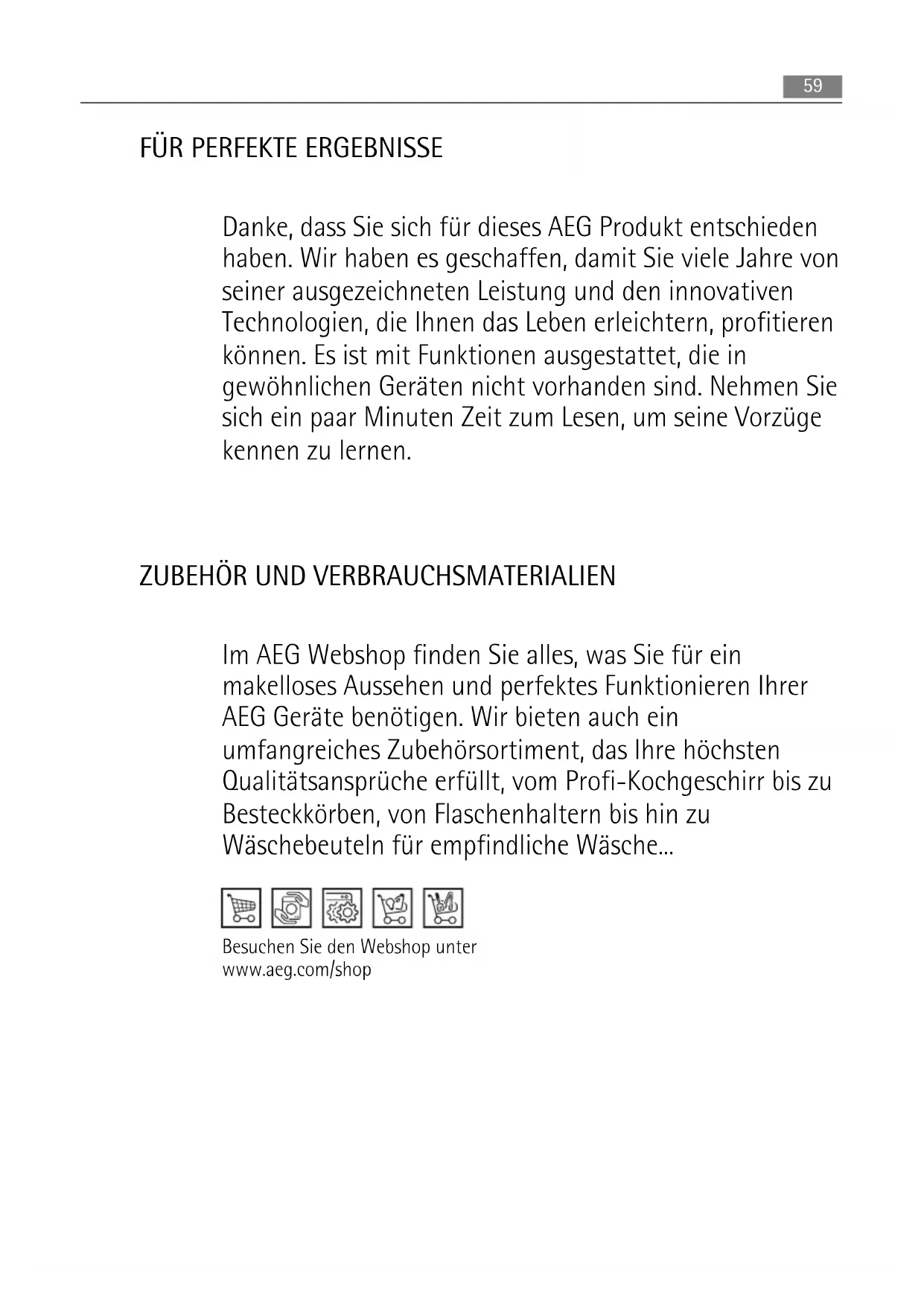

haben. Wir haben es geschaffen, damit Sie viele Jahre von

seiner ausgezeichneten Leistung und den innovativen

Technologien, die Ihnen das Leben erleichtern, profitieren

können. Es ist mit Funktionen ausgestattet, die in

gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie

sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge

ZUBEHÖR UND VERBRAUCHSMATERIALIEN Im AEG Webshop finden Sie alles, was Sie für ein

makelloses Aussehen und perfektes Funktionieren Ihrer

AEG Geräte benötigen. Wir bieten auch ein

umfangreiches Zubehörsortiment, das Ihre höchsten

Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu

Besteckkörben, von Flaschenhaltern bis hin zu

Wäschebeuteln für empfindliche Wäsche...

Besuchen Sie den Webshop unter

61 Sicherheitshinweise

64 Erste Inbetriebnahme

65 Täglicher Gebrauch

65 Praktische Tipps und Hinweise

66 Reinigung und Pflege

78 Hinweise zum Umweltschutz

In dieser Benutzerinformation werden

folgende Symbole verwendet:

Wichtige Hinweise zur Sicherheit von

Personen und Informationen zur

Vermeidung von Geräteschäden

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten

60 InhaltSICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation

und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch,

einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Feh-

lern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicher-

heitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben

Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der

gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts-

maßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung der-

selben von jeder Haftung freigestellt ist.

Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähig-

keiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des

Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine

verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefah-

ren des Gebrauchs bewusst sind.

Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel

(so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor

elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappver-

schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappver-

schluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät

nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse um das Gerät oder in der Ein-

baunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem

normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn

solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und

sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.

61Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Kompo-

nenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

– Offene Flammen und Zündfunken vermeiden

– Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netzka-

bel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen führen.

Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen zur Vermeidung von Gefahren

nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht

oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und

kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker des Geräts frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und

Betreiben Sie das Gerät nicht ohne Lampenabdeckung

der Innenbeleuchtung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu

Hautverletzungen oder Kälteverbrennungen führen kann.

• Das Gerät nicht über eine längere Zeit direkter Sonneneinstrahlung aussetzen.

für dieses Gerät sind Speziallampen, die ausschließlich für Haushalts-

geräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung.

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsge-

• Die Lagerempfehlungen des Geräteherstellers sind strikt einzuhalten. Halten Sie sich an

die betreffenden Anweisungen.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reini-

gen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser

auf dem Boden des Geräts an.

13) Falls Lampenabdeckung vorhanden.

14) Falls Lampe vorhanden.

Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh-

men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden um-

gehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen,

damit das Öl in den Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht

Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bau-

teilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufge-

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugäng-

Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung.

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von

einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kun-

dendienststellen und verlangen Sie stets Original-Ersatzteile.

Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase.

Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält ent-

zündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie er-

halten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbeson-

dere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses

Geräts verwendet wurden und mit dem Symbol

markiert sind, können recycelt werden.

BETRIEB Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteckdose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

15) Falls ein Wasseranschluss erforderlich ist.

Betrieb 63Temperaturregelung

Die Temperatur wird automatisch geregelt.

Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögli-

che Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche

Kühlung zu erreichen.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im

Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebensmittel

• und vom Standort des Geräts.

Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrig-

ste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rück-

wand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt wer-

den, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energie-

ERSTE INBETRIEBNAHME Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten

durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungs-

mittel. Sorgfältig nachtrocknen.

Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche be-

64 Erste InbetriebnahmeTÄGLICHER GEBRAUCH Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit einer Anzahl

von Führungsschienen ausgestattet, die verschie-

dene Möglichkeiten für das Einsetzen der Ablagen

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen Sie

das Lagern verschieden großer Lebensmittelpackungen.

PRAKTISCHE TIPPS UND HINWEISE Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige

Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb

des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie

in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automati-

sches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht.

Hinweise für die Kühlung frischer Lebensmittel

So erzielen Sie beste Ergebnisse:

• Legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühl-

• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn

diese stark riechen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Hinweise für die Kühlung

Täglicher Gebrauch 65Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf

die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese

Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt

Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die

speziell dafür vorgesehene(n) Schublade(n).

Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in

Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie

möglich in der Verpackung zu haben.

Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt

werden, außer diese sind dafür speziell verpackt.

REINIGUNG UND PFLEGE VORSICHT!

Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen

von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausge-

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren

Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab.

Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie

darauf, diese nicht zu verschieben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark

parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums

beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterück-

seite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht

Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

66 Reinigung und PflegeViele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten

Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur

mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.

Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Abtauen des Kühlschranks

Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automatisch

aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in

einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es

Reinigen Sie deshalb regelmäßig die Abflussöff-

nung des Tauwassers in der Mitte des Kühl-

schrankkanals, damit das Wasser nicht überfließt

und auf die gelagerten Lebensmittel tropft. Be-

nutzen Sie dazu bitte das mitgelieferte Reini-

gungswerkzeug, das sich bereits in der Ablauföff-

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung

• entnehmen Sie alle Lebensmittel

tauen Sie das Gerät ab

, Reinigen Sie das Gerät und alle Zubehörteile

• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu ver-

Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten

Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem mög-

lichen Stromausfall nicht im Innern des Gerätes verdirbt.

Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf

nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt wer-

16) Falls dies vorgesehen ist.

Was tun, wenn … 67Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühl-

Störung Mögliche Ursache Abhilfe

Das Gerät funktioniert

nicht. Die Lampe funktio-

Das Gerät ist abgeschaltet. Gerät einschalten.

Der Netzstecker steckt nicht

richtig in der Steckdose.

Stecken Sie den Netzstecker rich-

tig in die Steckdose.

Das Gerät bekommt keinen

Strom. Es liegt keine Spannung

an der Netzsteckdose an.

Testen Sie bitte, ob ein anderes

Gerät an dieser Steckdose funkti-

Kontaktieren Sie gegebenenfalls

einen qualifizierten Elektriker.

Die Lampe funktioniert

Die Lampe befindet sich im

Schließen und öffnen Sie die Tür.

Die Lampe ist defekt. Siehe hierzu „Austauschen der

Der Kompressor arbeitet

Die Temperatur ist nicht richtig

Stellen Sie eine höhere Tempera-

Die Tür ist nicht richtig ge-

Siehe hierzu „Schließen der Tür“.

Die Tür wurde zu häufig geöff-

Lassen Sie die Tür nicht länger als

Die Temperatur der einzufrier-

enden Lebensmittel ist zu hoch.

Lassen Sie Lebensmittel auf

Raumtemperatur abkühlen, bevor

Sie sie in das Gerät legen.

Die Raumtemperatur ist zu

Senken Sie die Raumtemperatur.

Wasser fließt an der Rück-

wand des Kühlschranks hi-

Beim automatischen Abtauen

fließt das abgetaute Wasser an

der Rückwand des Kühlschranks

Wasser fließt in den Kühl-

Der Wasserablauf ist verstopft. Reinigen Sie den Ablauf.

Die eingelagerten Lebensmittel

verhindern, dass das Wasser

zum Wasserablauf fließt.

Stellen Sie sicher, dass die Le-

bensmittel nicht die Rückwand

Wasser fließt auf den Bo-

Der Tauwasserablauf läuft nicht

in die Verdampferschale über

Befestigen Sie den Tauwasserab-

lauf an der Verdampferschale.

Die Temperatur im Gerät

Die Temperatur ist nicht richtig

Stellen Sie eine höhere Tempera-

68 Was tun, wenn …Störung Mögliche Ursache Abhilfe

Die Temperatur im Gerät

Die Temperatur ist nicht richtig

Stellen Sie eine niedrigere Tempe-

Die Tür ist nicht richtig ge-

Siehe hierzu „Schließen der Tür“.

Die Temperatur der einzufrier-

enden Lebensmittel ist zu hoch.

Lassen Sie Lebensmittel auf

Raumtemperatur abkühlen, bevor

Sie sie in das Gerät legen.

Es wurden zu viele Lebensmittel

auf einmal eingelegt.

Legen Sie weniger Lebensmittel

Die Kaltluft kann nicht im Gerät

Stellen Sie sicher, dass die Kaltluft

im Gerät zirkulieren kann.

1. Trennen Sie den Netzstecker von der Netzversorgung.

2. Lösen Sie die Schraube an der Lampenabdeckung.

3. Nehmen Sie die Lampenabdeckung ab

(siehe hierzu die Abbildung).

4. Ersetzen Sie die defekte Lampe durch eine

Lampe mit der gleichen Leistung, die spe-

ziell für Haushaltsgeräte vorgesehen ist.

(Die maximale Leistung ist auf der Lam-

penabdeckung angegeben).

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampen-

7. Stecken Sie den Netzstecker in die Steckdose.

8. Öffnen Sie die Tür. Prüfen Sie, dass die Lampe brennt.

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Montage".

3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kun-

Was tun, wenn … 69TECHNISCHE DATEN Abmessung der Aussparung

Spannung 230-240 V Frequenz 50 Hz

Die technischen Informationen befinden sich auf dem Typschild innen links im Gerät sowie

auf der Energieplakette.

Wenn Sie ein altes Gerät entsorgen möchten, das ein Schloss oder einen Riegel an der Tür

besitzt, müssen Sie das Schloss bzw. den Riegel zunächst unbrauchbar machen, um zu ver-

hindern, dass sich spielende Kinder darin einschließen können.

Die Steckdose für den Anschluss des Geräts muss nach der Installation zugänglich sein.

Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Kli-

maklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klimaklasse Umgebungstemperatur

SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -fre-

quenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten

Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem

Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein

sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie

dafür einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Miss-

achtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

70 Technische DatenWechsel des Türanschlags

Die Tür des Geräts geht nach rechts auf. Wenn Sie möchten, dass die Tür nach links aufgeht,

befolgen Sie bitte diese Schritte, bevor Sie das Gerät einbauen:

1. Lösen und entfernen Sie den oberen Bol-

2. Entfernen Sie die Tür.

3. Nehmen Sie das Distanzstück ab.

4. Lösen Sie den unteren Bolzen mit einem

Auf der gegenüberliegenden Seite:

1. Ziehen Sie den unteren Bolzen fest.

2. Setzen Sie das Distanzstück ein.

3. Installieren Sie die Tür.

4. Ziehen Sie den oberen Bolzen fest.

Anforderungen an die Belüftung

Die Luftzirkulation hinter dem Gerät muss ausrei-

Installation des Geräts

Vergewissern Sie sich, dass sich das Netzkabel des Gerätes frei bewegen kann.

Montage 71Gehen Sie wie folgt vor:

1. Bringen Sie den Dichtungsstreifen wie in

der Abbildung gezeigt am Gerät an.

2. Installieren Sie das Gerät in der Einbau-

Schieben Sie das Gerät in Pfeilrichtung

(1), bis die obere Anschlagleiste am Kü-

Schieben Sie das Gerät auf der den

Scharnieren gegenüberliegenden Seite

in Pfeilrichtung (2), soweit wie möglich

gegen die Seitenwand des Küchenmö-

3. Richten Sie das Gerät in der Nische aus.

Vergewissern Sie sich, dass der Abstand

zwischen dem Gerät und der Schrank-

vorderkante 44 mm beträgt.

Mit der unteren Scharnierabdeckung (im

Beipack) können Sie sicherstellen, dass

der Abstand zwischen Gerät und Kü-

chenmöbel korrekt ist.

Vergewissern Sie sich, dass der Abstand

zwischen dem Gerät und dem Schrank 4

Öffnen Sie die Tür. Die untere Scharnier-

abdeckung korrekt ansetzen.

72 Montage4. Sichern Sie das Gerät mit 4 Schrauben in

5. Brechen Sie das gekennzeichnete Teil

aus der Scharnierabdeckung (E) heraus.

Achten Sie darauf, im Falle eines rechten

Scharniers Teil DX bzw. bei einem ge-

genüber liegenden Scharnier Teil SX zu

6. Setzen Sie die beiliegenden Abdeckkap-

pen (C, D) in die Befestigungs- und

Scharnierlöcher ein.

Bringen Sie die Scharnierabdeckungen

(E) am Scharnier an.

I I E E D C Montage 737. Trennen Sie die Teile (Ha), (Hb), (Hc) und

8. Montieren Sie die Führungsschiene (Ha)

an der Innenseite der Tür des Küchen-

9. Drücken Sie die Abdeckung (Hc) auf die

Führungsschiene (Ha).

74 Montage10. Öffnen Sie die Gerätetür und die Tür des

Küchenmöbels in einem Winkel von 90°.

Setzen Sie das Führungsstück (Hb) in die

Führungsschiene (Ha) ein.

Bringen Sie die Gerätetür und die Kü-

chenmöbeltür zusammen und markieren

11. Nehmen Sie die Halterungen wieder ab.

Markieren Sie 8 mm von der Außenkan-

te die Stelle, an der der Nagel (K) einge-

schlagen werden muss.

12. Setzen Sie das Führungsstück erneut auf

die Führungsschiene und schrauben Sie

es mit den mitgelieferten Schrauben

Richten Sie die Küchenmöbeltür und die

Gerätetür mittels Führungsstück (Hb)

Montage 7513. Drücken Sie Abdeckung (Hd) auf dasFührungsstück (Hb).Prüfen Sie alles erneut, um sicherzustellen,dass:• Alle Schrauben fest angezogen sind.• Der Dichtungsstreifen fest am Gerät be-festigt ist.• Die Tür korrekt öffnet und schließt. GERÄUSCHE Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühl-kreislauf).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

Hd 76 GeräuscheBRRR!

HISSS! SSSRRR! SSSRRR! Geräusche 77CRACK!

HINWEISE ZUM UMWELTSCHUTZ Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses

Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben

werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie

die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch

falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts

erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das

Produkt gekauft haben.

78 Hinweise zum UmweltschutzPARA OBTENER RESULTADOS PERFECTOS Gracias por escoger este producto AEG. Este artículo ha
