BEDIENUNGSANLEITUNG XS20HD POLAROID

Hochauflösungs-Sport-Videokamera

5 Zurücksetzungsknopf&

6 LED(rotundblau)

7 Aufnehmen/Abspielen/

10 Anschalten/Modus

 Übertragung/aufwärts

11 LEDBeleuchtungstafel

12 Objektiv(Weitwinkel)

13 WasserdichterStopfen3

POLAROID XS20 USER GUIDE Welcome

www.polaroidaction.com31

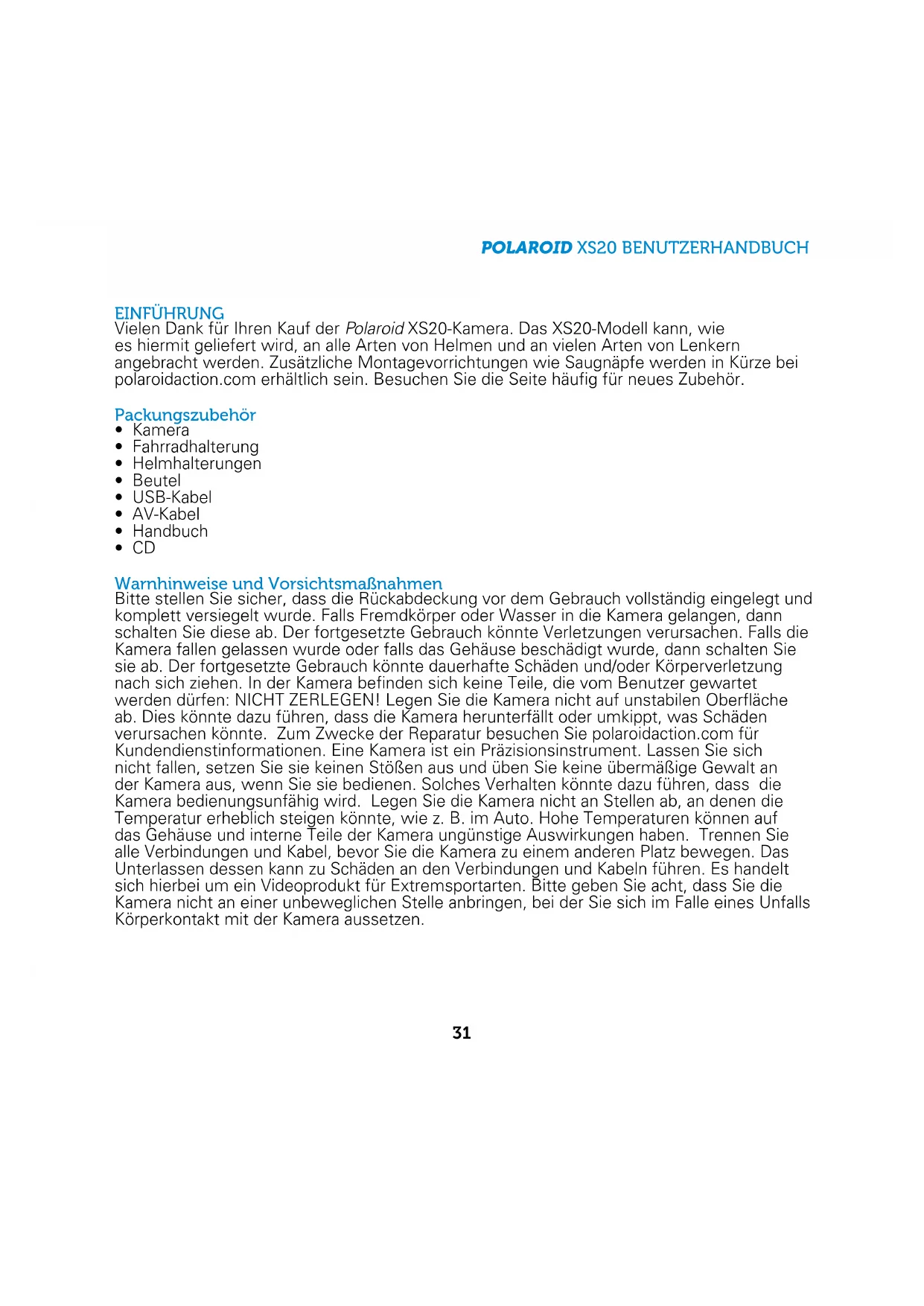

POLAROID XS20 BENUTZERHANDBUCH EINFÜHRUNG Vielen Dank für Ihren Kauf der Polaroid XS20-Kamera. Das XS20-Modell kann, wie

es hiermit geliefert wird, an alle Arten von Helmen und an vielen Arten von Lenkern

angebracht werden. Zusätzliche Montagevorrichtungen wie Saugnäpfe werden in Kürze bei

polaroidaction.com erhältlich sein. Besuchen Sie die Seite häufig für neues Zubehör.

• CD Warnhinweise und Vorsichtsmaßnahmen

Bitte stellen Sie sicher, dass die Rückabdeckung vor dem Gebrauch vollständig eingelegt und

komplett versiegelt wurde. Falls Fremdkörper oder Wasser in die Kamera gelangen, dann

schalten Sie diese ab. Der fortgesetzte Gebrauch könnte Verletzungen verursachen. Falls die

Kamera fallen gelassen wurde oder falls das Gehäuse beschädigt wurde, dann schalten Sie

sie ab. Der fortgesetzte Gebrauch könnte dauerhafte Schäden und/oder Körperverletzung

nach sich ziehen. In der Kamera befinden sich keine Teile, die vom Benutzer gewartet

werden dürfen: NICHT ZERLEGEN! Legen Sie die Kamera nicht auf unstabilen Oberfläche

ab. Dies könnte dazu führen, dass die Kamera herunterfällt oder umkippt, was Schäden

verursachen könnte. Zum Zwecke der Reparatur besuchen Sie polaroidaction.com für

Kundendienstinformationen. Eine Kamera ist ein Präzisionsinstrument. Lassen Sie sich

nicht fallen, setzen Sie sie keinen Stößen aus und üben Sie keine übermäßige Gewalt an

der Kamera aus, wenn Sie sie bedienen. Solches Verhalten könnte dazu führen, dass die

Kamera bedienungsunfähig wird. Legen Sie die Kamera nicht an Stellen ab, an denen die

Temperatur erheblich steigen könnte, wie z. B. im Auto. Hohe Temperaturen können auf

das Gehäuse und interne Teile der Kamera ungünstige Auswirkungen haben. Trennen Sie

alle Verbindungen und Kabel, bevor Sie die Kamera zu einem anderen Platz bewegen. Das

Unterlassen dessen kann zu Schäden an den Verbindungen und Kabeln führen. Es handelt

sich hierbei um ein Videoprodukt für Extremsportarten. Bitte geben Sie acht, dass Sie die

Kamera nicht an einer unbeweglichen Stelle anbringen, bei der Sie sich im Falle eines Unfalls

Körperkontakt mit der Kamera aussetzen.32

POLAROID XS20 BENUTZERHANDBUCH Wasserdichter Stopfen

Das wasserdichte Gehäuse der Kamera ermöglicht, dass sie bis zu einer Tiefe von 18 Metern

unter Wasser bedient werden kann. Um die Kamera bei Gebrauch bei Nässe zu schützen,

müssen Sie die Bedienungstafel der Kamera mit dem wasserdichten Stopfen versiegeln.

Das Unterlassen der fachgemäßen Versiegelung Ihrer Kamera kann zu Lecks führen, die

Ihre Kamera beschädigen oder zerstören könnte. Ihre Garantie erstreckt sich nicht auf

Wasserschäden, die durch die Nachlässigkeit des Benutzers entstanden sind.

Das Aufladen der Batterie

1. Entfernen Sie das Wassersiegel von der Rückseite der Kamera.

2. Stecken Sie das USB-Kabel in Ihren Computer ein und stecken Sie das andere Ende

des Kabels in die USB 2.0 -Anschlussbuchse Ihrer Kamera.

3. Das Aufladeanzeigelicht wird rot erleuchtet sein.

4. Der Aufladevorgang ist beendet, wenn sich das Aufladeanzeigelicht ausschaltet.

Hinweis: Eine völlig entladene Batterie benötigt zum Aufladen ungefähr drei

Stunden. Um die Aufladezeiten zu verringern, wird empfohlen, die Batterie nach

jedem Gebrauch aufzugeladen.

5. Wenn das USB-Datenkabel zwischen der Kamera und dem Computer verbunden

ist, wird die Batterie aufgeladen; jedoch ist die Aufladegeschwindigkeit sehr gering.

Es wird daher empfohlen, die Kamerabatterie mit einem Netzteil (nicht mitgeliefert)

Einschalten der Kamera

1. Stecken Sie eine MicroSD-Karte (1 GB - 32 GB) in den MicroSD-Kartenschlitz ein.

2. Halten Sie den Einschaltknopf für zwei Sekunden gedrückt und lassen ihn dann los.

3. Die blauen LED-Anzeigen leuchten auf und das Gehäuse der Kamera wird vibrieren.

Wenn das Vibrieren aufhört, versetzt sich die Kamera in ihren Bereitschaftsmodus.

Hinweis: Falls die blauen LEDS während des Einschaltvorganges blinken, so ist dies

ein Hinweis, dass sich im Schlitz keine MicroSD-Karte befindet. Schalten Sie die

Kamera aus und legen Sie eine Flash-Karte ein. Es ist kein interner Speicherplatz

vorhanden. Alle Bilder werden auf einer Flash-Karte, die Sie zur Verfügung stellen,

4. Um die Kamera auszuschalten, drücken Sie den Anschaltknopf für zwei Sekunden

herunter und lassen Sie ihn dann los.

5. Die blauen LEDs blinken dreimal und erlöschen dann; die Kamera vibriert zweimal

und schaltet sich dann aus. Hinweis: Die Kamera schaltet sich automatisch33

POLAROID XS20 BENUTZERHANDBUCH

aus, wenn auf der Flash-Karte kein Speicherplatz mehr vorhanden ist und die

Schleifenfunktion ausgeschaltet ist.

Den Bildaufnahme-Modus auswählen

1. Drücken Sie den Einschaltknopf für zwei Sekunden herunter und lassen ihn dann los.

2. Die blauen LED-Anzeigen leuchten auf und das Gehäuse der Kamera wird vibrieren.

Wenn das Vibrieren aufhört, versetzt sich die Kamera in ihren Bereitschaftsmodus.

3. Der Einschaltknopf wird nun zum Modus-Übertragungsknopf und durchläuft in einer

Schleife vier bezeichnende Modi. Jedesmal, wenn Sie den Knopf drücken, können Sie

von den folgenden Modi auswählen:

Modus 1: Manuelle Videoaufzeichnung (Blaues LED)

Modus 2: Manuelle Bildaufnahme (Rotes LED)

Modus 3: Videoaufzeichnung mit Bewegungsmeldung (Blaues und gelbes LED)

Modus 4: Bildaufzeichnung mit Bewegungsmeldung (Rote and gelbe LEDs)

4. Nach jeder Modusauswahl wird die Kamera einmal vibrieren, um anzuzeigen, dass der

Modus eingestellt wurde, aber haben Sie bitte Geduld. Der Modus wird nicht bereit

sein, bis die LED-Anzeugeleuchten von blinkend zu dauerhaft erhellt wechseln.

1. Schalten Sie die Kamera ein und stellen Sie sie in den manuellen

Videoaufzeichnungsmodus ein (siehe den Abschnitt mit dem Titel „Bildaufnahme-Modi

einstellen“, um Modus 1 auszuwählen.)

2. Drücken Sie den Ausführungsknopf im manuellen Videoaufzeichnungsmodus einmal.

Die Kamera wird einmal vibrieren und die blauen LEDs weden langsam blinken, um

anzuzeigen, dass sich ein Video in der Aufzeichnung befindet.

3. Um die Videoaufzeichnung zu beenden, drücken Sie den Ausführungsknopf erneut. Die

blauen LEDs schalten sich wieder um und sind stets beleuchtet, was anzeigt, dass die

Aufnahme beendet wurde und die Kamera in ihrem Bereitschaftsmodus wartet.

4. Videoaufzeichnungen können für eine Dauer von 20 Minuten vorgenommen

werden. In diesem Zeitraum speichert die Kamera den Clip und eine Aufnahme wird

automatisch in einer neuen Datei fortgeführt.

Standbilder aufnehmen

1. Schalten Sie die Kamera ein und stellen Sie sie in den manuellen Bildaufnahmemodus

ein. (Siehe den Abschnitt mit dem Titel „Bildaufnahme-Modi einstellen“, um Modus 2

2. Drücken Sie den Ausführungsknopf einmal.

3. Halten Sie die Kamera still, bis sie einmal vibriert.

4. Sofort, nachdem die Vibration aufhört, wird ein Foto aufgenommen.34

POLAROID XS20 BENUTZERHANDBUCH

5. Das rote LED schaltet sich während der Bildaufnahme ab.

Videoaufzeichnung mit Bewegungsmelder

1. Schalten Sie die Kamera ein und stellen Sie sie in Videoaufzeichnung mit

Bewegungsmelder-Modus. (Siehe den Abschnitt mit dem Titel „Bildaufnahme-Modi

einstellen“, um Modus 3 auszuwählen.)

2. In diesem Modus zeichnet die Kamera automatisch Videoclips von sich bewegenden

Objekten für eine voreingestellte Zeit von 10 Sekunden, einer Minute, fünf Minuten

oder 10 Minuten auf. Sie wird jeden Clip als eine separate Datei speichern und sofort

mit der Aufnahme eines weiteren Clips mit der gleichen Länge fortfahren; er wird als

eine einzelne Datei gespeichert und der Vorgang wird sich wiederholen, bis Sie den

Aufnahmevorgang anhalten.

3. Falls auf der Flash-Karte kein Speicherplatz mehr vorhanden ist, dann wird die

Kamera den ersten aufgezeichneten Clip löschen und ihn mit dem neuesten Clip

überschreiben. Dieser Vorgang wird „Schleifenaufnahme“ genannt und wird sich auf

alle vorherigen aufgenommenen Videoclips und Standbilder auswirken.

4. Um die Schleifenfunktion (das Überschreiben von vormals aufgenommenen

Bildern) der Kamera zu verhindern, können Sie sie derart programmieren, dass alle

Aufzeichnungen angehahlten werden, wenn die Flash-Karte über keinen Speicherplatz

mehr verfügt. Um dies zu tun, fahren Sie bitte zu mit Abschnitt dieses Handbuches mit

dem Titel „Die Systemparameter einstellen“ fort.

Bildaufnahme mit Bewegungsmelder

1. Schalten Sie die Kamera ein und stellen Sie sie in den Bildaufnahme mit

Bewegungsmelder-Modus (Siehe den Abschnitt mit dem Titel „Bildaufnahme-Modi

einstellen“, um Modus 4 auszuwählen.)

2. Drücken Sie den Ausführungsknopf einmal. Die Kamera wird jedesmal, wenn sie die

Bewegung eines Subjektes wahrnimmt, ein Foto aufnehmen.

3. Die Kamera wird weiterhin Standbilder von sich bewegenden Subjekten im

Schleifenmodus aufnehmen; falls auf der Flash-Karte kein Speicherplatz mehr zur

Verfügung steht, so werden zusätzliche Fotos mit den vorherigen aufgenommenen

Bilddateien überschrieben.

4. Das Aufzeichnen von Fotos von Subjekten in Bewegung wird fortgesetzt, bis der

Nutzer den Ausführungsknopf drückt.

5. Sie können genauso wie bei der Videoaufzeichnung die Schleifenaufnahme anhalten.

Um dies zu tun, schreiten Sie in diesem Handbuch zu dem Abschnitt mit dem Titel

„Die Systemparameter einstellen“ fort.

Die Lichttafel bedienen35

POLAROID XS20 BENUTZERHANDBUCH

1. Die Kamera ist mit acht hell-weissen LEDS ausgestattet, um Ihr Subjekt zu belichten.

Um die LEDs zu bedienen, drücken Sie den Belichtungsknopf.

2. Wenn Sie den Belichtungsknopf zum ersten Mal drücken, so schalten sich alle acht

3. Der zweitmalige Gebrauch des Belichtungsknopfes führt dazu, dass die

Beleuchtungsleistung auf vier LEDs verringert wird.

4. Die drittmalige Nutzung des Belichtungsknopfes versetzt die Beleuchtungstafel zurück

in ihren ausgeschalteten Zustand.

5. Die Beleuchtungstafel funktioniert in jedem der vier Bildaufnahme-Modi; sie

funktioniert nicht, während sie sich im TV-Ausgangswiedergabemodi befindet.

Das Herunterladen Ihrer Bilder

Die Kamera zum Betrachten der Bilder benutzen

1. Verbinden Sie das USB-Kabel zwischen Ihrem Computer und der USB

2.0-Anschlussbuchse der Kamera, während die Kamera sich im „Aus“-Modus

2. Die Kamera schaltet sich automatisch ein und Windows Explorer wird eine neue

entfernbare Speicherplatte feststellen.

3. Sie können sich die Bilder und Videos in dem Ordner mit der Aufschrift

„DCIM/100DSCIM “ ansehen und die Videos mit dem Windows Media Player oder

einem vergleichbaren Programm abspielen. Hinweis: Falls Ihr Computer mit USB-

Anschlusstellen der 1.1.-Version ausgestattet ist, dann kopieren Sie die Dateien auf

den Desktop Ihres Computers und spielen Sie sie von dort ab, um eine stotternde

Wiedergabe zu vermeiden.

Die Dateien direkt von der Flash-Karte aus ansehen

1. Entfernen Sie die Speicherkarte vom MicroSD-Kartenschlitz 0 der Kamera.

2. Stecken Sie die MicroSD-Karte einen SD-Kartenadapter (nicht mitgeliefert) ein.

3. Stecken Sie den Kartenadapter in den SD-Kartenschlitz des integrierten Kartenlesers

Ihres Computers oder in einen externen Kartenleser (nicht mitgeliefert) ein.

4. Öffnen Sie Windows Explorer und klicken SIe auf den Buchstaben der entfernbaren

Speicherplatte, der dem SD-Schlitz Ihres Kartenlesers zugewiesen wurde und

doppelklicken Sie auf die Dateien, die Sie sich ansehen möchten.

POLAROID XS20 BENUTZERHANDBUCH

1. Installieren Sie das Treiberprogramm der CD Software-Disk.

2. 2. Schalten Sie die Kamera ein; nachdem die Vibration gestoppt hat, verbinden Sie die

Kamera mithilfe des USB-Kabels mit Ihrem Computer.

3. 3. Wenn das Kabel eingesteckt wird, so wird in „Mein Computer“ ein Kamera-Icon

erscheinen. Die Kamera wird zu einer aktiven PC-Kamera.

4. Unter Benutzung von Software eines Drittanbieters, wie z.B. AMcap 9.20, können Sie

Videos in Echtzeit auf Ihrem Computer speichern. Hinweis: Die LED-Belichtungstafel

der Kamera kann dazu benutzt werden, um die Videoqualität zu verbessern.

Während des Ladevorganges Videos aufzeichnen

1. Stecken Sie das USB-Kabel in Ihren Computer ein und das andere Ende des Kabels in

die USB 2.0 -Anschlussbuchse Ihrer Kamera.

2. Die Kamera schaltet sich eigenständig an und versetzt sich in den Bereitschaftsmodus.

Die Kamera kann wie in den vorherigen Abschnitten beschrieben benutzt werden.

HINWEIS: Wenn sich die Kamera wegen Nichtgebrauchs selbständig ausschaltet,

entfernen Sie das USB-Aufladekabel, warten Sie fünf Sekunden und verbinden Sie das

1. Verbinden Sie das A/V-Kabel mit der A/V-Ausgangsbuchse der Kamera und das

andere Ende mit dem Videoeingang eines Fernsehempfängers wie folgt: Gelb zu der

Videoeingangsbuchse des TVs und weiss zu der Audioeingangsbuchse des TVs.

2. Ändern Sie den Eingang des TVs, um das Composite-Video bei Terminals auszuwählen

(bei Zweifeln nehmen Sie bitte das Bedienungshandbuch Ihres Fernsehgerätes zur

3. Schalten Sie die Kamera an und sowohl die roten als auch die blauen Knopflichter

werden sich einschalten; das zuletzt aufgenommene Foto oder Video wird angezeigt.

4. Um die aufgezeichnenten Dateien manuell wiederzugeben, drücken Sie den

Aufwärtsknopf oder den Abwärtsknopf, um durch die Bilder zu navigieren.

5. Wenn ein Videokamera-Icon auf der oberen rechten Ecke Ihres Fernsehbildschirmes

erscheint und wenn Sie das Video ansehen möchten, so drücken Sie den

6. Um die aufgezeichneten Datei automatisch wiederzugeben, drücken Sie den

Ausführungsknopf. Wenn Fotos angezeigt werden, so erscheinen diese als eine

Diaschau, bei der jedes Bild für fünf Sekunden angezeigt wird.

7. Falls es sich bei der nächsten Datei um ein Video handelt, so wird es einmal in seiner

gesamten Länge abgespielt. HINWEIS: Falls der Videoclip lang ist, könnte eine

Verzögerung eintreten, da sich das Video für die Wiedergabe lädt.

8. Um die automatische Wiedergabe anzuhalten, drücken Sie den Ausführungsknopf.

9. Um die Funktion der automatischen Wiedergabe zu verlassen, drücken Sie den37

POLAROID XS20 BENUTZERHANDBUCH Einschaltknopf.

Bewegungsmelder-Monitormodus

1. Verbinden Sie das A/V-Kabel mit der A/V-Ausgangsbuchse 0 der Kamera und das

andere Ende mit dem Videoeingang eines Fernsehempfängers wie folgt: Gelb zu der

Videoeingangsbuchse des TVs und weiss zu der Audioeingangsbuchse des TVs.

2. Ändern Sie den Eingang des TVs, um das Composite-Video bei Terminals auszuwählen

(bei Zweifeln nehmen Sie bitte das Bedienungshandbuch Ihres Fernsehgerätes zur

3. Drücken Sie den Modusübertragsungsknopf; die gelben und blauen Leuchten schalten

sich gleichzeitig an.

4. Video sollte auf dem Fernsehgerät erscheinen und die Kamera versetzt sich

selbständig in den Bewegungsmeldermodus.

5. Falls sich ein Subjekt im Blickwinkel der Kamera bewegt, dann wird die Kamera

automatisch für den Zeitraum, der in den Systemstellungen (10 Sekunden, eine

Minute, fünf Minuten oder 10 Minuten) eingestellt wurde, eine Aufnahme vornehmen.

6. Drücken Sie den Modusübertragungsknopf erneut; die Knopfleuchten wechseln von

gelb zu rot, und die Kamera wird in den Bildaufnahme mit Bewegungsmeldungsmodus

7. Wenn die Kamera nun Bewegungen wahrnimmt, so wird sie ein Standbild vom

8. Der Bewegungsmeldungsmodus der Kamera führt die Aufnahmen in einer Schleife

durch. Wenn auf der Speicherkarte kein Speicherplatz mehr vorhanden ist, so wird

dieser Modus vorherige Aufnahmedateien löschen und sie mit den neuen ersetzen.

(Schleifenaufnahme kann in den Systemeinstellungen ausgeschaltet werden, der

Vorgang wird als nächstes beschrieben.

9. Drücken Sie den Einschaltknopf, um den Videoaufzeichnungsmodus mit

Bewegungsmelder zu beenden.

Die Systemparameter einstellen

1. Verbinden Sie das A/V-Kabel mit der A/V-Ausgangsbuchse der Kamera und das

andere Ende mit dem Videoeingang eines Fernsehempfängers wie folgt: Gelb zu der

Videoeingangsbuchse des TVs und weiss zu der Audioeingangsbuchse des TVs.

2. Ändern Sie den Eingang des TVs, um das Composite-Video bei Terminals auszuwählen

(bei Zweifeln nehmen Sie bitte das Bedienungshandbuch Ihres Fernsehgerätes zur

3. Drücken Sie den Ausführungsknopf für drei Sekunden.

4. Eine Liste von Systemwerten, die Sie einstellen können, wird auf dem

Fernsehbildschirm angezeigt.

5. Um einen Wert auszuwählen, drücken Sie schnell den Ausführungsknopf.

6. Benutzen Sie den Aufwärts- und den Abwärtsknopf, um eine Parametereinstellung38

POLAROID XS20 BENUTZERHANDBUCH

7. Nachdem Sie Ihre Auswahl getroffen haben, drücken Sie schnell den

Ausführungsknopf, um Ihre Wahl aufzunehmen.

8. Wiederholen Sie Schritte 6 und 7, um die Parameter für die folgenden Werte

QUALITÄT - Gut, Standard, Einsparung (Dieses stellt die Videoauflösung ein. „Gut“

nimmt den meisten Speicherplatz in Anspruch; „Einsparung“ erzeugt die kleinsten

Daten, hat jedoch die geringste Videoqualität.)

AUFNAHMEZEIT FÜR BEWEGUNGSMELDER - 10 Sekunden, eine Minute, fünf

AUTOMATISCHE LÖSCHUNG BEI BEWEGUNGSMELDER - Wenn dies auf EIN

gestellt wird, dann werden vorherige Daten überschrieben, wenn die Speicherkapazität

der Speicherkarte erreicht wurde; wenn dies auf AUS eingestellt ist, dann schaltet sich

die Kamera automatisch aus, wenn die Speicherkarte voll ist und nichts wird gelöscht.

DATEN-EINSTELLUNG - Stellen Sie das richtige Datum und die Uhrzeit ein.

LICHTFREQUENZ - Stellen Sie diese entsprechend der Frequenz der Stromspannung

Ihres Landes ein (USA=60)

TV-AUSGANG - Stellen Sie dies dem Fernsehvideoformat Ihres Landes ein

SPRACHE - Wählen Sie eine Sprache aus.

SYSTEM-ZURÜCKSETZUNG - Abbrechen/Ausführen (Falls Sie das System

zurücksetzen wollen, wählen Sie „Ausführen“ und drücken Sie schnell den

ZEITSTEMPEL - Wählen Sie „Datum und Zeit” oder „aus“.

VERSION - erlaubt Ihnen, die Softwareversion und ähnliche Informationen anzusehen.

Die Systemzeit per Computer Einstellen

1. Schalten Sie die Kamera aus.

2. Verbinden Sie die Kamera mittels des USB-Kabels mit dem USB-Port Ihres Computers.

3. Öffnen Sie U-disk (befindet sich auf der mitgelieferten CD).

4. Erstellen Sie eine neue „Zeit.txt“-Datei.

5. Öffnen Sie „Zeit.txt“ und geben Sie das folgende Zeit- und Datumsformat ein:„Jahr.

Monat.Datum Stunde:Minute:Sekunde an/aus “. Hinweis: Stellen Sie sicher, dass Sie

zwischen den Worten„ Datum“ und „Stunde“ und zwischen „Sekunde“ und „ein“ wie

obenstehend einen Leerschritt einfügen.

6. Benutzen Sie das folgende Format zur Einstellung des aktuellen Datums und der Zeit:

(Das Beispiel ist für den 15. Mai 2012 um 15:25 & 20 Sek)

Für Video mit Zeitstempel: 2012.05.15 15:25:20 Y Für Video ohne Zeitstempel: 2012.05.15 15:25:20 N Hinweis; Die Zeit wird im 24-Stundenformat eingegeben, bei dem 15:00 Stunden 3

POLAROID XS20 BENUTZERHANDBUCH

7. Speichern Sie die Zeit.txt-Datei und verlassen Sie auf sichere Weise das Programm,

und entfernen Sie das USB-Kabel sowohl von dem Computer, als auch von der

8. Das nächste Mal, wenn Sie Ihre Kamera einschalten, dann werden die

Systeminformationen aktualisiert werden. Hinweis: Falls die Kamera für einen längeren

Zeitraum nicht benutzt wird und die Batterie vollständig entladen ist, so setzt sich der

Zeitstempel des Systems zu den Werkseinstellungen zurück. Wiederholen Sie die

Schritte 1-6, um diese erneut zu aktualisieren.

Eine Systemzurücksetzung Durchführen

Falls Sie wissen, dass die Batterie angemessen aufgeladen ist, die Kamera jedoch in keinster

Weise reagiert, dann benutzen Sie einen kleinen Stift, um den Zurücksetzungsknopf, der sich

in der Mikrofonmulde befindet, zu drücken.

1. Lockern Sie die Bügelschellen des Lenkers, bis diese sich frei drehen lassen und

ermöglichen, dass der Bügel vollständig geöffnet werden kann.

2. Wickeln Sie den Lenkerbügel um den eigentlichen Lenkers Ihres Fahrrads etc.

3. Nachdem Sie den Lenkerbügel in die erwünschte Position gebracht haben,

schließen Sie den Bügel, schieben Sie die Schelle nach unten und befestigen Sie die

Bügelschelle in dieser Position.

4. Um den Lenkeraufsatz zu entfernen, führen SIe diese Schritte in umgekehrter

5. Schieben Sie die Kamera auf die Spitze des Aufsatzes, bis Sie ein Klicken hören.

6. Um die Kamera zu entfernen, senken Sie den Grad und entfernen Sie die Kamera.

1. Reinigen Sie die Oberfläche des Helmes, auf der Sie den Helmaufsatz anbringen

2. Befestigen Sie den 3M selbstklebenden Aufkleber, sodass er fest sitzt.

3. Befestigen Sie den Helmaufsatz an der anderen Seite des Aufklebers - für die besten

Ergebnisse lassen Sie ihn für eine stärkere Haftkraft über Nacht ruhen.

4. Zwei Gelenke wurden mitgeliefert, eine gängige Version und eine in Form eines L, was

Ihnen ermöglicht, Ihren Helmaufsatz entweder auf dem Helm oder an der Seite des

5. Schieben Sie das Gelenk durch eine Mutter und in den Aufsatz, bis Sie ein Klicken

hören, schrauben Sie dann die Mutter fest.

6. Schieben Sie die Kamera auf die Spitze des Aufsatzes, bis Sie ein Klicken hören.

7. Um die Kamera zu entfernen, senken Sie den Grad und entfernen die Kamera.40

POLAROID XS20 BENUTZERHANDBUCH Funktionen

Professioneller 5-MP-CMOS-Sensor

Zeichnet HD 720p Videos oder 5-MP-Stillfotos auf

Erstellt, um Bilder in Bewegung zu schießen

Eingebauter Akku mit hoher Kapazität, zeichnet bis zu 3 Stunden auf

Vibriert, um den Moduswechsel erkennbarer zu machen

Schlaufen-Aufzeichnungsfunktion

8 helle LED-Leuchten für alle Umgebungen

Bewegungssensoren starten die Aufzeichnung, wird so zur Überwachungskamera

Bis zu 20 Metern wasserdicht

PLR IP Holdings, LLC und seine Lizenznehmer und Tochtergesellschaften unterstützen Initiativen für elektronischen Abfall in vollem Maße. Als

verantwortlicher Hüter der Umwelt, und um Verstöße der vorhandenen Gesetze zu vermeiden, sollte dieses Produkt in Übereinstimmung aller

geltenden Vorschriften Ihrer Wohngemeinde entsorgt werden. Bitte informieren Sie sich bei den örtlichen Behörden oder dem Händler, von

dem Sie den Artikel bezogen haben, über den Ort an dem Sie das Produkt ordnungsgemäß entsorgen können.

Sie können auch unsere Webseite (www.polaroid.com) besuchen, um die geltenden Gesetze Ihrer Gemeinde und Sammelstellen in Ihrem

Umkreis zu erfahren.

Wenn Ihr elektronisches Gerät über einen interenen Speicher verfügt, auf dem persönliche oder vertrauliche Daten gespeichert sein könnten,

sollten Sie eventuell vor der Entsorgung einen Datenlöschungsprozess durchführen, um einen Zugriff auf Ihre Daten von Dritten zu vermeiden.

Polaroid, Polaroid & Pixel, Polaroid Classic Border Logo, und Polaroid Color Spectrum sind Marken von PLR IP Holdings, LLC und werden unter

Lizenz verwendet. PLR IP Holdings, LLC ist nicht der Hersteller dieses Produkts und bietet keine Herstellergarantie oder

Herstellerunterstützung für dieses Produkt.

|Vertrieb: C&A Licensing LLC, 2 Bergen Turnpike, Ridgefield Park, NJ 07660 USA

© 2012 Alle Rechte vorbehalten

GEBILDET IN CHINA Eigenschaften, Spezifikationen und Aussehen können ohne Vorankündigung geändert werden.

www.polaroidaction.com41
