BEDIENUNGSANLEITUNG BD1550 Omnitronic

BEDIENUNGSANLEITUNG USER'S MANUAL MODE D'EMPLOI

BD-1520 BD-1550

Inhaltsverzeichnis/Table of contents Sommaire

Deutsch

1. EINFUHRUNG 3
   1.2 Features 3
2. SICHERHEITSHINWEISE 4
   3.BESTIMMUNGSGEMASSE VERWENDUNG 4
3. INBETRIEBNAHME 5
   5.BESCHREIBUNG DER TEILE. 6
   6.ANSCHLUSSE 6
4. EINSTELLUNGEN 7
   8.BEDIENUNG 7
5. AUSTAUSCHEN DES TONABNEHMERSYSTEMS 8

Einstellen des Überhangs: 8

1. REINIGUNG UND WARTUNG 8
2. TECHNISCHE DATEN 9

English

1. INTRODUCTION 10
   1.1 Features 10
   2.SAFETYINSTRUCTIONS 11
2. OPERATING DETERMINATIONS 11
3. INSTALLATION 12
4. GENERAL DESCRIPTION 13
5. CONNECTIONS 13
   7.ADJUSTING 14
6. OPERATION 14
   9.EXCHANGING THE PICK-UP SYSTEM 14

BEDIENUNG SANLEITUNG

OMNITRONIC

BD-1520/1550

Riemengetriebener Plattenspieler

ACHTUNG!

Gerät vor Feuchtigkeit und Nasse schützen!

Niemals das Gerät öffnen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerates zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung GENAU beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts gehalten
• die Bedienungsanleitung an jeder nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sicherstellen, dass gegebenenfalls jeder erhaltene Ergänzung in die Anleitung einzuführen ist

1. EINFUHRUNG

Wir freuen uns, daß Sie sich für einen OMNITRONIC BD-1520/1550 Plattenspieler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, daß Sie lange Zeit Freude an Ihr dem Kauf haben werden.

Nehmen Sie den BD-1520/1550 aus der Verpackung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden am Stromkabel oder am Gehäuse entdecken, erhmen Sie das Gerät nicht in Betrieb und setzen sichitte mit Imrem Fachhändler in Verbindung.

1.2 Features

Riemengriebener DJ-Plattenspieler

Mit professionellem Riemenantrieb · Lieferung incl. hochwertigem, back-cueing geeignetem Tonabnehmer-system · Regelbare Geschwindigkeit von + / - 10% · Großer Start-/Stop-Taster · Extrem schnelle Hochlaufzeit durch starken Motor; extrem kurze Bremszeit über Riemen · Fernstart-Funktion uber Klinkenstecker-Anschlua auf der Rückseite · Strobe-Beleuchtung fur exakte Geschwindigkeitseinstellung · Separate Nadelbeleuchtung (versenkbar) · Lieferung inklusive abnehmbarer Acryl-Staubschutzhaube · Einstellbares Anti-Skating · Schockabsorbierende Stellfufe

2. SICHERHEITSHINWEISE

ACHTUNG!

Selen Sie besonderss vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in Sicherheitsstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lessen:

Bei Schaden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf "OFF" stehen, wenn Sie das Gerät ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizluftern fern.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in dessen Näre ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzsteckerziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prufen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Handen an!

Vergewissern Sie sich, dass die anzuschliebende Netzspannung nicht hoher ist als auf dem Spanningswahlschalter eingestellt.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grüfläche an undziehen Sie niemals an der Netzleitung!

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Beachten Sieitte, dass Schaden, die durch manuelle Veränderungen an thisem Gerat verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten!

ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesen Gerät handelt es sich um einen professionelles Plattenspieler, mit dem sich Standard LPs und Singles abspielen halten. Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50% bei einer Umgebungstemperatur von 45^ nicht überschreiben.

Dieses Gerätarf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nach dem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt Funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sieitte die Originalverpackung, um Transportschäden zu vermeiden.

Der Serienbarcode darf niemals vom Gerat entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. INBETRIEBNAHME

Stellen Sie den Plattenspieler auf eine horizontale, stabile Unterlage.

Legen Sie den Plattenteller auf der darauf vorgesehenen Halterung auf.

Drehen Sie den Plattenteller so lange, bis die rechteckige Öffnung auf ca. 20^ steht. Hängen Sie den Antriebsriemen in den Antriebsstift ein.

Legen Sie die Slipmat auf den Plattenteller auf.

Entnehmen Sie die Scharniere aus der Unterseite des Styropors. Stecken Sie die Schutzhaube auf die 2 Scharniere auf.

Nehmen Sie das Tonträgersystem aus dem Systemhalter und schrauben Sie es am Tonarm fest.

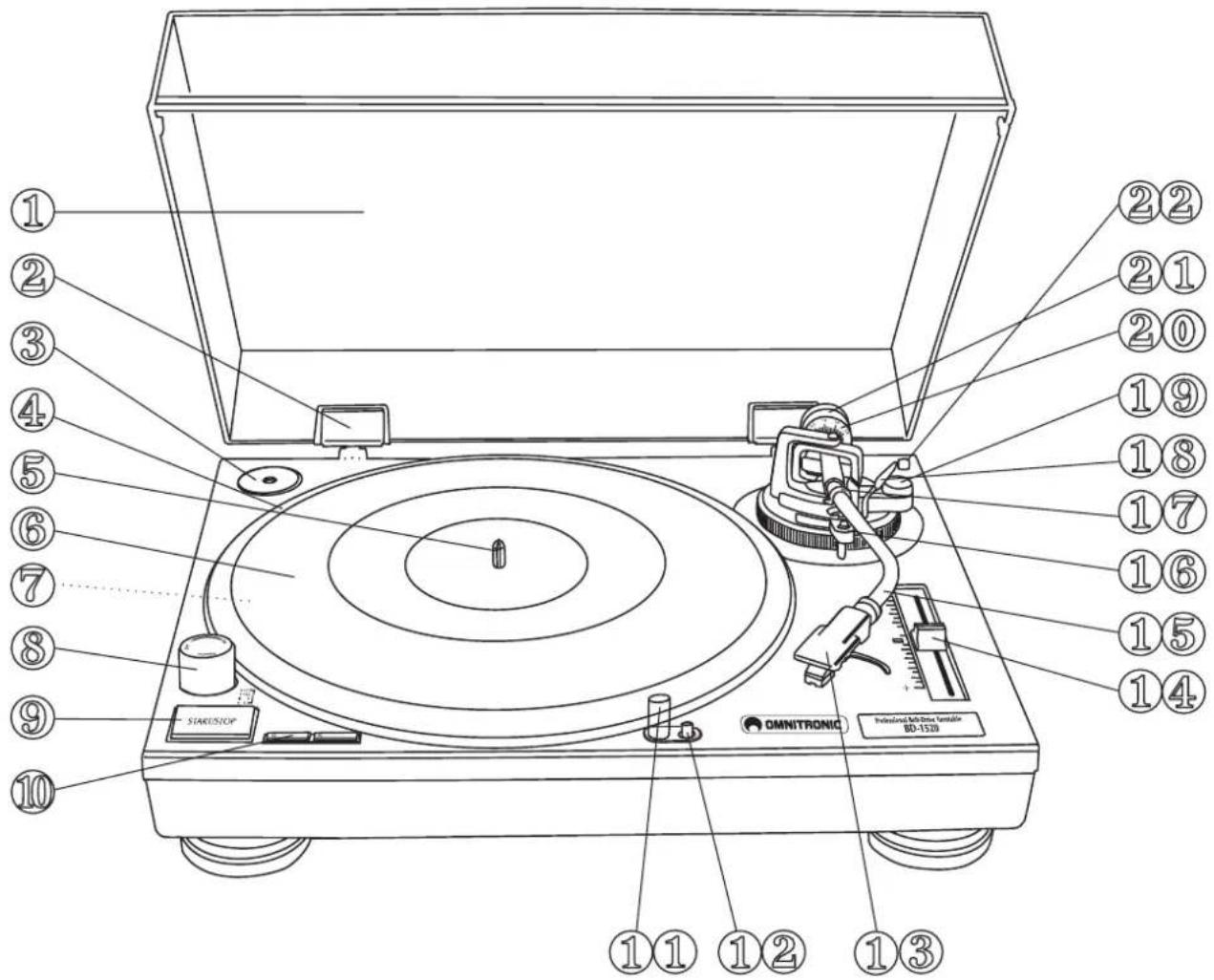

5. BESCHREIBUNG DER TEILE

1. Staubschutzhaube
2. Scharnier
3. Puck
4. Plattenteller
5. Stift
6. Slipmat

7. Spannungswahlschalter (unter dem Plattenteller)

8. Netzschalter mit Strobelampe

9. START/STOP-Taster
10. Geschwindigkeitsschalter
11. Nadellampe
12. Lampenschalter
13. Headshell
14. Pitchfader

15. Tonarm

16. Tonarmstütze

17. Tonarmklammer
18. Tonarmlift
19. Anti-Skating-Rad
20. Gegengewichtskala
21. Gegenewicht
22. Systemhalter

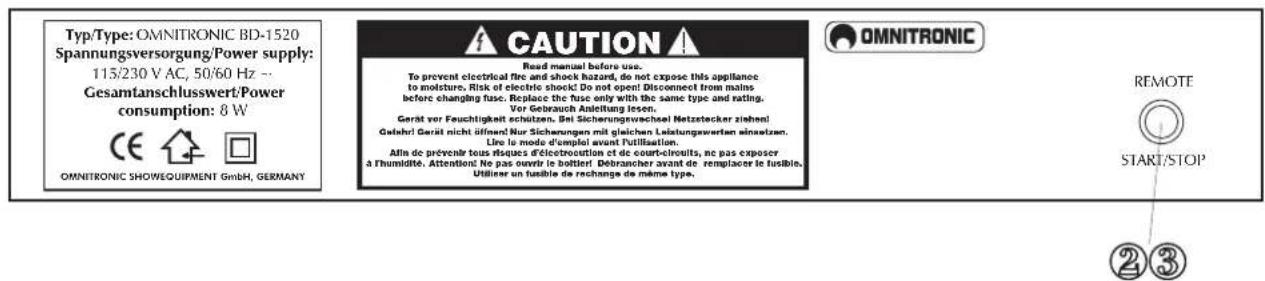

6. ANSCHLUSSE

Deutsch

Verbinden Sie die Cinch-Kabel (weiß=linker Kanal, rot=rechtter Kanal) mit den PHONO-Eingangsbuchsen Ihres Verstärkers bzw. Mischpultes. Verbinden Sie das Massekabel mit der Erdungsklemme des Verständers bzw. Mischpultes.

An die REMOTE START/STOP-Buchse laßt sich ein Fußschalter anschreiben.

Schlieben Sie den Plattenspieler ans Netz an.

7. EINSTELLUNGEN

A) Einstellen des Tonarmgegengewichts:

• Entfernen Sie den Nadelschutz.
• Stellen Sie den ANTI-SKATE Drehknopf auf "0".
• Stellen Sie den Tonarmlift in die AB Position
• Losen Sie die Tonarmklammer und bewegen Sie den Tonarm bis kurz vor den Plattenteller. Achten Sie daraufauf, daß Sie die Nadel nicht beschädigen.
• Halten Sie den Tonarm vorsichtig fest und stellen Sie das Gegengewicht ein, indem Sie es im bzw. gegen den Uhrzeigersinn drehen. Der Tonarm sollte parallel zur Platte ausbalanciert sein, d.h. erarf nicht in Richtung Gewicht oder Tonkopf kippen.
• Bewegen Sie den Tonarm wieder zurück in die Armstütze und befestigen Sie die Armklemme.
• Stellen Sie die Skala am Gegengewicht ein, bis die Position 0 über der Markierungslinie des Tonarmschafts liegt.
• Drehen Sie das Gegengewicht so lange im Uhrzeigersinn, bis die Skala den Wert anziegt, der der Nadelauflagekraft des verwendeten Tonabnehmersystems entspricht. Die Auflage Kraft des mitgelieferten Systems beträgt 1,5 g. Wenn Sie ein separates Tonabnehmersystem verwenden, beachten Sieitte die Hinweise des Herstellers.

B) Einstellen des Anti-Skating-Rades:

Stellen Sie das Anti-Skating-Rad so ein, daß der Wert dem der Nadelauflagekraft des verwendeten Tonabnehmersystems entspricht. Die Auflagekraft des mitgelieferten Systems beträgt 1,5 g. Wenn Sie ein separates Tonabnehmersystem verwenden, beachten Sieitte die Hinweise des Herstellers.

C) Einstellen der Abspielgeschwindigkeit:

• Stellen Sie die Geschwindigkeit "33" ein.
• Drücken Sie den Startknopf, der Plattenteller beginnnt sich zu drehen.
• Beobachten Sie die Punktlinien am Plattentellerrand. Die Zahlen neben der Stroboskoplampe entsprechen der am Pitchfader eingestillten Abspielgeschwindigkeit.

Wenn die Punkte der obersten Linie stehenzubleiben scheinen, betragt die Abspielgeschwindigkeit +7,2% , wenn die Punkte der zweiten Linie stehenzubleiben scheinen, betragt die Abspielgeschwindigkeit +3,3% , wenn die Punkte der dritten Linie stehenzubleiben scheinen, betragt die Abspielgeschwindigkeit 0% , wenn die Punkte der untersten Linie stehenzubleiben scheinen, betragt die Abspielgeschwindigkeit -3,3% .

8. BEDIENUNG

• Wahlen Sie die Geschwindigkeit, die Sie für die abzuspielende Schallplatte benöttigen.
• Legen Sie die Schallplatte auf. Falls nötig, verwenden Sie den Puck (z.B. bei Singles).
• Entfernen Sie den Nadelschutz und loseen Sie die Tonarmklemme.
• Drucken Sie den Startknopf, der Plattenteller beginnt sich zu drehen. Stellen Sie den Tonarmlift in die "AUF" Position und bewegen Sie den Arm über die Schallplatte. Unter schlechten Lichtverhältnissen konnen Sie die Nadellampe einschalten, um die gewünschte Startposition exakt auffahren zu konnen.
• Richten Sie den Tonarm über der ersten Rille der Schallplatte aus und stellen Sie den Tonarmlift in die "AB" Position. Der Tonarm sentt sich langsam auf die Schallplatte.
• Falls Sie den Plattenteller anhalten wollen, ohne den Tonarm von der Schallplatte zunehmen, drücken Sie einfach den START/STOP-Taster.
• Wenn Sie das Abspielen der Schallplatte kurz unterbrechen sollen, stellen Sie den Tonarmlift in die "AUF" Position. Wenn Sie die Schallplatte weiter abspielen halten sollen, stellen Sie den Tonarmlift einfach wieder in die "AB" Position.
• Wenn Sie den Tonarmlift nicht benötigen, halten Sieihn in der "AB" Position.

Deutsch

9. AUSTAUSCHEN DES TONABNEHMERSYSTEMS

Lösen Sie die Befestigungsschrauben an der Headshell undziehen Sie die Verbindungskabel des Tonabnehmersystems ab. Enfernen Sie das alte Tonabnehmersystem aus der Headshell.

Lesen Sie die Bedienungsanleitung des neuen Tonabnehmersystems durch.

Setzen Sie den Nadelschutz auf, damit die Nadel nicht beschädigt werden kann.

Verbinden Sie die Anschlußdrähte der Headshell mit den Anschlußstiften des Tonabnehmersystems und achten Sie darauf, daß die Belegung der Drähte übereinstimmt.

Die verschiedene Farben bedeuten:

Farbe: Kanal und Polung

Weiß (L+) Links, Plus-Pol

Blau (L-) Links, Minus-Pol

Rot (R+) Rechts, Plus-Pol

Grün (L-) Rechts, Minus-Pol

Ziehen Sie die Befestigungsschrauben an der Headshell fest.

Einstellen des Überhangs:

Der Überhang ist der Abstand zwischen der Nadel und dem Stift in der Mitte des Plattentellers.

Der Überhang sollte für ein optimales Abtosten auf 16 mm eingestellt werden.

Lösen Sie die Schrauben an der Headshell und rutschen Sie das System nach vorne bzw. halten, bis es im korrekten Abstand auf der Headshell sitzt.

Vergewissem Sie sich, daß Sie die Schrauben wieder fest angezogen haben.

10. REINIGUNG UND WARTUNG

LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile bereits werden, verwenden Sieitte nur Originalersatzteile.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit kein zur Verfügung.

11. TECHNISCHE DATEN

Typ: Manueller Plattenspieler
Antriebsart: Riemenantrieb
Motor: Gleichstrommotor
Drehzahl: 33 1/3 U/Min und 45 U/Min
Drehzahlübergang: 33 -> 45 U/Min in < 1 Sek.
	45 -> 33 U/Min in < 5 Sek.
Geschwindigkeitsregelung: ± 10% über Schieberegler
Anlaufmoment: > 650 g/cm
Gleichlaufschwankungen: 0,25 % WRMS
Startzeit: < 1 Sek.
Bremssystem:: über Riken
Bremszeit: < 1 Sek.
Rumpeln: 50 dB DIN B
Plattenteller: Außendurchmesser 320 mm
	Gewicht 682 g
Tonarm: S-förmig mit Kardanaufhängung
Tonarmlänte: 234 mm
Überhang: 16 mm
Einstellbare Nadelauflagekraft: 0-4 g
Anti-Skating-Bereich: 0-7 g
Spanningsversorgung: 230 V/50 Hz
	115 V/60 Hz
Max. Anlaufstrom: 260 mA
Gesamtanschlußwert: 8 W
Anschlußbuchsen: 1 Klinken-Fernstartbuchse
Maße: 450 x 352 x 148 mm
Gewicht: 9 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 02.02.2004 ©
