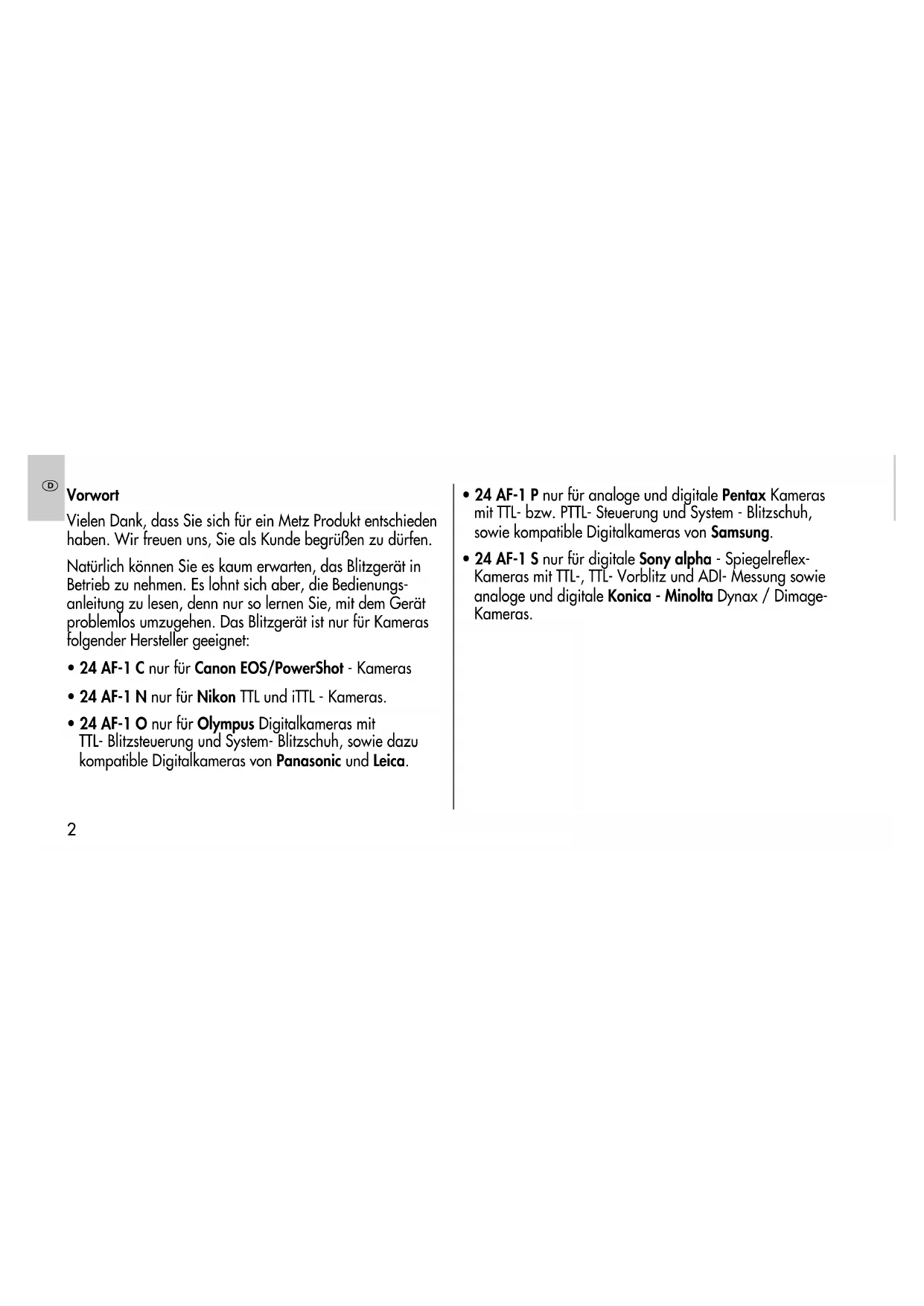

BEDIENUNGSANLEITUNG 24 AF1 Nikon METZ

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben. Wir freuen uns, Sie als Kunde begrüßen zu dürfen.

Natürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zu nehmen. Es lohnt sich aber, die Bedienungsanleitung zu lesen, denn nur so lernen Sie, mit dem Gerät problemlos umzugehen. Das Blitzgerät ist nur für Kameras folgender Hersteller geeignet:

• 24 AF-1 C nur für Canon EOS/PowerShot - Kameras
• 24 AF-1 N nur für Nikon TTL und iTTL - Kameras.
- 24 AF-1 O nur für Olympus Digitalkameras mit TTL- Blitzsteuerung und System- Blitzschuh, sowie dazu kompatible Digitalkameras von Panasonic und Leica.

• 24 AF-1 P nur für analoge und digitale Pentax Kameras mit TTL- bzw. PTTL- Steuerung und System - Blitzschuh, sowie kompatible Digitalkameras von Samsung.
• 24 AF-1 S nur für digitale Sony alpha - Spiegelreflex-Kameras mit TTL-, TTL-Vorblitz und ADI-Messung sowie analoge und digitale Konica - Minolta Dynax / Dimage-Kameras.

Inhaltsverzeichnis

1 Sicherheitshinweise. 5
2 Dedicated-Funktionen 7
2.1 mecablitz 24 AF-1 C....7
2.2 mecablitz 24 AF-1 N....7
2.3 mecablitz 24 AF-1 O....8
2.4 mecablitz 24 AF-1 P....8
2.5 mecablitz 24 AF-1 S....9

3.1 mecablitz auf der Kamera montieren ..... 9

3.2 mecablitz von der Kamera abnehmen. . . . . . . . . 10

4 Stromversorgung 10

4.1 Batterien- bzw. Akkuauswahl 10

4.2 Batterien austauschen 11

4.3 Ein- und Ausschalten des Blitzgerätes ..... 12

4.4 Automatische Geräteabschaltung / Auto - OFF . . . 12
5 Dedicated-Funktionen und Blitzbetrieb. . . . . . . . 12
5.1 Blitzbereitschaftsanzeige 12
5.2 Automatische Blitzsynchronzeit-Steuerung.....13
5.3 Belichtungskontrollanzeige. 13
5.4 Anzeigen im Kamerasucher ..... 14
5.4.1 mecablitz 24 AF-1 C....14
5.4.2 mecablitz 24 AF-1 N. 14
5.4.3 mecablitz 24 AF-1 O....15
5.4.4 mecablitz 24 AF-1 P....15
5.4.5 mecablitz 24 AF-1 S....15
5.5 Autofokus-Hilfslicht 16
5.6 TTL-Blitzbetrieb bei analogen Kameras ..... 16
5.6.1 Automatisches TTL-Aufhellblitzen bei Tageslicht 17
5.6.2 E-TTL-Blitzbetrieb (Canon) 18

D

5.6.3 i-TTL-Blitzbetrieb (Nikon) 19
5.6.4 TTL- Blitzbetrieb mit Messvorblitzen (Olympus) . . . 20
5.6.5 P-TTL-Blitzbetrieb (Pentax) 20
5.6.6 Vorblitz- TTL und ADI- Messung (Sony) ..... 21
5.6.7 Manuelle TTL-Blitzbelichtungskorrektur ..... 21

6 Programmblitzautomatik 22

7 Blitztechniken 23

7.1 Indirektes Blitzen 23
7.2 Blitzsynchronisation.... 24
7.2.1 Normalsynchronisation 24
7.2.2 Synchronisation auf den 2. Verschlussvorhang (REAR-Betrieb) 24
7.2.3 Langzeitsynchronisation / SLOW ..... 25

8 Wartung und Pflege 25
9 Technische Daten 26
Garantiebestimmungen 27

1 Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! EXPLOSIONSGEFAHR!
• Auto-, Bus-, Fahrrad-, Motorrad-, oder Zugfahrer etc. niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!

• Lösen Sie in unmittelbarer Nähe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstörungen verursachen - bis hin zur Blindheit!

• Nur die in der Bedienungsanleitung bezeichneten und zugelassenen Stromquellen verwenden!

• Batterien/Akkus nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!
• Verbrauchte Batterien / Akkus nicht ins Feuer werfen!
• Batterien/Akkus nicht kurzschließen!
• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnehmen.
• Trockenbatterien dürfen nicht geladen werden.
• Blitz- und Ladegerät nicht Tropf- und Spritzwasser (z.B. Regen) aussetzen!

• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuhfach des Autos aufbewahren!

• Beim Auslösen eines Blitzes darf sich kein lichtundurchlässiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibe darf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzlichtes, zu Verbrennungen des Materials bzw. der Reflektorscheibe führen.

• Nach mehrfachem Blitzen nicht die Reflektorscheibe berühren. Verbrennungsgefahr!
• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.

• Bei Serienblitzaufnahmen mit voller Lichtleistung und den kurzen Blitzfolgezeiten des Akku-Betriebes ist darauf zu achten, dass nach jeweils 15 Blitzen eine Pause von mindestens 10 Minuten eingehalten wird! Somit vermeiden Sie eine Überlastung des Gerätes.

• Der mecablitz darf nur dann zusammen mit einem in die Kamera eingebauten Blitzgerät verwendet werden, wenn dieses vollständig ausgeklappt werden kann!

• Bei raschem Temperaturwechsel kann Feuchtigkeitsbeschlag auftreten. Gerät akklimatisieren lassen!

2 Dedicated-Funktionen

2.1 mecablitz 24 AF-1 C

• Blitzbereitschaftsanzeige im Kamerasucher
  • Automatische Blitzsynchronzeitumschaltung
• TTL-Blitzsteuerung

• E-TTL-Blitzsteuerung
ΔManuelle TTL-Blitzbelichtungskorrektur
ΔFE-Blitzbelichtungsspeicherung
x Autofokus-Hilfslicht-Steuerung
- Wake - Up - Funktion für das Blitzgerät
- Programmblitzautomatik

= Funktion wird von der Kamera selbst ausgeführt bzw. muss an der Kamera eingestellt werden.

x = Einige Kameras unterstützten nur den kamerainternen AF-Messblitz.

2.2 mecablitz 24 AF-1 N

• Blitzbereitschaftsanzeige im Kamerasucher
  • Automatische Blitzsynchronzeitumschaltung
• TTL-Blitzsteuerung
• i-TTL-Blitzbetrieb

• Automatische TTL-Aufhellblitz-Steuerung

ΔManuelle TTL-Blitzbelichtungskorrektur

x Autofokus-Hilfslicht-Steuerung

- Programmblitzautomatik

- Wake - Up - Funktion für das Blitzgerät

ΔVorblitzfunktion zur Reduzierung des Rote-Augen-Effektes

ΔSynchronisation auf den 1. oder 2. Verschlussvorhang

= Funktion wird von der Kamera selbst ausgeführt bzw. muss an der Kamera eingestellt werden.

x = Einige Kameras unterstützten nur den kamerainternen AF-Messblitz.

2.3 mecablitz 24 AF-1 O

• Blitzbereitschaftsanzeige im Kamerasucher/Kameradisplay
  • Automatische Blitzsynchronzeitsteuerung
  • FourThirds- System kompatibel
  • Automatikblitz / Zündungssteuerung
  • TTL- Blitzsteuerung (TTL mit Messvorblitz)
  • Automatische Aufhellblitzsteuerung
  ΔManuelle Blitzbelichtungskorrektur bei TTL

ΔSynchronisation auf den 1. oder 2. Verschlussvorhang (2nd curtain / SLOW2)

x Autofokus-Hilfslicht-Steuerung

ΔVorblitzfunktion zur Reduzierung des Rote-Augen-Effektes

• Wake - Up - Funktion für das Blitzgerät
  = Funktion wird von der Kamera selbst ausgeführt bzw. muss an der Kamera eingestellt werden.
  x = Einige Kameras unterstützten nur den kamerainternen AF-Messblitz.

2.4 mecablitz 24 AF-1 P

• Blitzbereitschaftsanzeige im Kamerasucher/Kameradisplay
• Belichtungskontrollanzeige im Kamerasucher bei TTL
  • Automatische Blitzsynchronzeitsteuerung
  • Automatikblitz / Zündungssteuerung
• TTL- Blitzsteuerung
• PTTL- Blitzsteuerung
  • Automatische TTL-/P-TTL- Aufhellblitzsteuerung
  ΔManuelle Blitzbelichtungskorrektur bei TTL
  • Autofokus-Hilfslicht-Steuerung
  ΔVorblitzfunktion zur Reduzierung des Rote-Augen-Effektes
• Wake- Up- Funktion für das Blitzgerät
  = Funktion wird von der Kamera selbst ausgeführt bzw. muss an der Kamera eingestellt werden.

2.5 mecablitz 24 AF-1 S

• Blitzbereitschaftsanzeige im Kamerasucher
  • Automatische Blitzsynchronzeitsteuerung
  • Automatikblitz / Zündungssteuerung
• TTL- Blitzsteuerung (Standard- TTL ohne Messvorblitz)
  • Vorblitz- TTL und ADI-Messung
  • Automatische Aufhellblitzsteuerung
  ΔManuelle Blitzbelichtungskorrektur bei TTL
  ΔSynchronisation auf den 1. oder 2. Verschlussvorhang
  • Autofokus-Hilfslicht-Steuerung
• Wake- Up- Funktion für das Blitzgerät
  = Funktion wird von der Kamera selbst ausgeführt bzw. muss an der Kamera eingestellt werden.

3.1 mecablitz auf der Kamera montieren

Kamera und mecablitz mit dem Hauptschalter ausschalten! mecablitz 24 AF-1 C, 24 AF-1 N und 24 AF-1 P

- mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben. Danach die „LOCK-Taste“ zum Veriegeln drücken.

mecablitz 24 AF-1 S

• mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben. Die Sicherungsnase am Blitzschuh rastet hörbar ein.
• Entriegelungsknopf „PUSH“ leicht nach oben drücken, damit der mecablitz im Zubehörschuh der Kamera klemmt.

mecablitz 24 AF-1 O

- mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben. Danach die „LOCK-Taste“ zum Veriegeln drücken.

3.2 mecablitz von der Kamera abnehmen

Kamera und mecablitz mit dem Hauptschalter ausschalten!

mecablitz 24 AF-1 C, 24 AF-1 N und 24 AF-1 P

- Die beiden seitlichen Kunstoffnasen ▶ ◀ am Anschlussfuß in Pfeilrichtung drücken und mecablitz gleichzeitig vom Zubehörschuh der Kamera abziehen.

mecablitz 24 AF-1 S

• Entriegelungsknopf „PUSH“ in Richtung Blitzgerät und gleichzeitig leicht nach unten drücken, bis der Entriegelungsknopf „PUSH“ einrastet.
• mecablitz aus dem Zubehörschuh der Kamera herausziehen.

mecablitz 24 AF-1 O

- Die beiden seitlichen Kunstoffnasen ▶ am Anschlussfuß in Pfeilrichtung drücken und mecablitz gleichzeitig vom Zubehörschuh der Kamera abziehen.

4 Stromversorgung

4.1 Batterien- bzw. Akkuauswahl

Der mecablitz kann wahlweise betrieben werden mit:

• 2 NC-Akkus Typ IEC KR6 (AA), sie bieten sehr kurze Blitzfolgezeiten und sparsamen Betrieb, da sie wiederaufladbar sind.

• 2 Nickel-Metall-Hybrid Akkus IEC HR6 (AA), deutlich höhere Kapazität als NC-Akku und weniger umweltschädlich da cadmiumfrei.

• 2 Alkali-Mangan-Trockenbatterien Typ IEC LR6 (AA), wartungsfreie Stromquelle für gemäßigte Leistungsanforderungen.
  Keine Lithium-Batterien verwenden! Wegen der höheren Zellenspannung kann das Gerät bzw. die Elektronik beschädigt werden!

Wenn Sie den mecablitz längere Zeit nicht benutzen, entfernen Sie bitte die Batterien aus dem Gerät.

4.2 Batterien austauschen

Die Batterien sind leer bzw. verbraucht, wenn die Blitzfolgezeit (Zeit vom Auslösen eines Blitzes mit voller Lichtleistung bis zum erneuten Aufleuchten der Blitzbereitschaftsanzeige) über 60 Sekunden ansteigt.

• mecablitz mit dem Hauptschalter ausschalten.
• Den Batteriefachdeckel in Pfeilrichtung schieben.
• Batterien oder Akkus in Längsrichtung entsprechend den

angegebenen Batteriesymbolen einsetzen und Batteriedeckel schließen.

Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die richtige Polarität gemäß den Symbolen im Batteriefach. Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Vertauschte Pole können zur Zerstörung des Gerätes führen! Ersetzen Sie immer alle Batterien durch gleiche Batterien mit gleichem Ladezustand eines Herstellertyps mit gleicher Kapazität!
Verbrauchte Batterien bzw. Akkus gehören nicht in den Hausmüll! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie verbrauchte Batterien bzw. Akkus bei entsprechenden Sammelstellen ab!

4.3 Ein- und Ausschalten des Blitzgerätes

Das Blitzgerät wird mit dem Hauptschalter eingeschaltet. In der rechten Position „ON“ ist das Blitzgerät eingeschaltet. Zum Ausschalten den Hauptschalter in die linke Position „OFF“ schieben.

4.4 Automatische Geräteabschaltung / Auto - OFF

Werksseitig ist das Blitzgerät so eingestellt, dass es ca. 3 Minuten -

• nach dem Einschalten,
• nach dem Auslösen eines Blitzes,
• nach dem Antippen des Kameraauslösers,
• nach dem Ausschalten des Kamerabelichtungsmesssystems...

...in den Standby-Betrieb schaltet (Auto-OFF), um Energie zu sparen und die Stromquellen vor unbeabsichtigtem Entladen zu schützen.

Die grüne Blitzbereitschaftsanzeige verlischt.

Das Blitzgerät wird durch Antippen des Kameraauslösers (Wake-Up-Funktion) wieder eingeschaltet.

Wenn das Blitzgerät längere Zeit nicht benötigt wird, sollte das Gerät grundsätzlich immer mit dem Hauptschalter ausgeschaltet werden!

5 Dedicated-Funktionen und Blitzbetrieb

5.1 Blitzbereitschaftsanzeige

Bei aufgeladenem Blitzkondensator leuchtet am mecablitz die Blitzbereitschaftsanzeige auf und zeigt damit die Blitzbereitschaft an. Das bedeutet, dass für die nächste Aufnahme Blitzlicht verwendet werden kann. Die Blitzbereitschaft wird auch an die Kamera übertragen und sorgt im Kamerasucher für eine entsprechende Anzeige (siehe Kamerabedienungsanleitung).

Wird eine Aufnahme gemacht, bevor die Anzeige für die Blitzbereitschaft erscheint, so wird das Blitzgerät nicht ausgelöst und die Aufnahme unter Umständen falsch belichtet.

Bei Blitzbereitschaft kann mit dem Handauslöser am mecablitz ein Testblitz ausgelöst werden.

5.2 Automatische Blitzsynchronzeit-Steuerung

Je nach Kameratyp und Kamerabetriebsart wird bei Erreichen der Blitzbereitschaft die Verschlusszeit der Kamera automatisch auf die Blitzsynchronzeit umgeschaltet (siehe Kamerabedienungsanleitung).

Kürzere Verschlusszeiten als die Blitzsynchronzeit können nicht eingestellt werden, bzw. werden auf die Blitzsynchronzeit umgeschaltet. Verschiedene Kameras verfügen über einen Blitzsynchronzeitbereich, z.B. 1/60 s bis 1/250 s (siehe Kamerabedienungsanleitung).

Welche Blitzsynchronzeit die Kamera einsteuert, ist dann von der Kamerabetriebsart, vom Umgebungslicht und der verwendeten Objektivbrennweite abhängig.

Längere Verschlusszeiten als die Blitzsynchronzeit können je nach Kamerabetriebsart verwendet werden.

5.3 Belichtungskontrollanzeige

Die Belichtungskontrollanzeige „o.k.“ am mecablitz leuchtet kurzzeitig, wenn die Aufnahme im TTL-Blitzbetrieb richtig belichtet wurde!

Erfolgt keine Belichtungskontrollanzeige nach der Aufnahme, so wurde die Aufnahme unterbelichtet und Sie müssen die nächst kleinere Blendenzahl einstellen (z.B. anstatt Blende 11 die Blende 8) oder die Entfernung zum Motiv bzw. zur Reflexfläche (z.B. beim indirekten Blitzen) verkleinern und die Aufnahme wiederholen.

5.4 Anzeigen im Kamerasucher

Die Anzeigedarstellung im Sucher Ihrer Kamera kann von nachfolgender Beschreibung abweichen, bzw. sind verschiedene Symbole nur bei bestimmten Kameratypen möglich. Beachten Sie die Kamerabedienungsanleitung!

5.4.1 mecablitz 24 AF-1 C

• Blitzsymbol Blind: Aufforderung zur Verwendung bzw. zum Einschalten des Blitzgerätes.
• Blitzsymbol 4euchtet - mecablitz ist einsatzbereit.
  Einige Kameras verfügen im Sucher über eine Funktion zur Fehlbelichtungswarnung: Blinkt der im Sucher angezeigte Blendenwert, die Verschlusszeit oder beide Anzeigen, so liegt entweder Über- oder Unterbelichtung vor.

Grundsätzlich zur Fehlbelichtung:

• Bei Überbelichtung: Nicht blitzen!
• Bei Unterbelichtung: Schalten Sie den Blitz zu oder verwenden Sie ein Stativ und eine längere Belichtungszeit.
  In den verschiedenen Belichtungs- und Automatikprogrammen können unterschiedliche Gründe für Fehlbelichtungen vorliegen.

5.4.2 mecablitz 24 AF-1 N

• Grünes Blitzsymbol leuchtet oder ? blinkt: Aufforderung zur Verwendung, bzw. zum Einschalten des Blitzgerätes.

• Grünes Blitzsymbol leuchtet: Blitzgerät ist blitzbereit.

• Grünes Blitzsymbol leuchtet nach der Aufnahme weiter, bzw. verlischt kurzzeitig: Die Aufnahme wurde korrekt belichtet.

• Blitzsymbol blinkt nach dem Auslösen: Die Aufnahme wurde unterbelichtet.

5.4.3 mecablitz 24 AF-1 O

• Blitzsymbol Blitka: Aufforderung zur Verwendung bzw. zum Einschalten des Blitzgerätes oder Blitzgerät ist nicht blitzbereit (bei einigen Kameras).
• Blitzsymbol leuchtet: Das Blitzgerät ist blitzbereit (bei einigen Kameras).
• Blitzsymbol leuchtet nicht: Bei blitzbereitem Blitzgerät: Die Kamera unterdrückt bei großer Umgebungshelligkeit das Auslösen eines Blitzes.

5.4.4 mecablitz 24 AF-1 P

• Blitzsymbol 4euchtet: Das Blitzgerät ist blitzbereit.
• Blitzsymbol leuchtet nicht: Das Blitzgerät ist nicht blitzbereit. Oder bei blitzbereitem Blitzgerät: Die Kamera unterdrückt bei großer Umgebungshelligkeit das Auslösen eines Blitzes.

5.4.5 mecablitz 24 AF-1 S

• Blitzsymbol blinkt: Das Blitzgerät ist nicht blitzbereit.
• Blitzsymbol feuchtet: Das Blitzgerät ist blitzbereit.

Lesen Sie zu den Anzeigen im Kamerasucher in der Kamerabedienungsanleitung nach was für Ihren Kameratyp gilt.

5.5 Autofokus-Hilfslicht

Sobald die Umlichtverhältnisse für eine automatische Fokussierung nicht mehr ausreichen, wird von der Kameraelektronik der Autofokus-Hilfslicht aktiviert.

Der Autofokusscheinwerfer strahlt dabei ein Streifenmuster ab, welches auf das Motiv projiziert wird. Auf dieses Streifenmuster kann dann die Kamera automatisch fokussieren.

Damit der AF-Messblitz durch die Kamera aktiviert werden kann, muss das Kameraobjektiv auf AF geschaltet sein. An der Kamera muss die AF-Betriebsart „Single-AF“ bzw. „ONE-SHOT-AF“ gestellt sein. Zoomobjektive mit geringer Anfangsblendenöffnung schränken die Reichweite des AF-Messblitzes zum Teil erheblich ein!

Das Streifenmuster des AF-Messblitzes unterstützt nur den zentralen AF-Sensor der Kamera. Bei den Kameras mit mehreren AF-Messfeldern empfehlen wir nur das mittlere

AF-Messfeld der Kamera zu aktivieren.

Bei einigen Kameras wird im Bedarfsfall ausschließlich nur der in die Kamera integrierte AF-Scheinwerfer aktiviert! In diesem Fall wird der AF-Rotlicht-Scheinwerfer des mecablitz nicht aktiviert.

Beachten Sie hierzu die entsprechenden Angaben in der Kamerabedienungsanleitung.

5.6 TTL-Blitzbetrieb

Im TTL-Blitzbetrieb erreichen Sie auf einfache Art sehr gute Blitzlichtaufnahmen. In dieser Blitzbetriebsart wird die Belichtungsmessung von einem Sensor in der Kamera vorgenommen. Dieser misst das durchs Objektiv (TTL = „Trough The Lens“) auf den Film auftreffende Licht. Beim Erreichen der erforderlichen Lichtmenge sendet die Kameraelektronik ein Stopp-Signal an den mecablitz und die Lichtabstrahlung wird sofort unterbrochen. Der Vorteil dieses Blitzbetriebes liegt

darin, dass alle Faktoren, welche die Belichtung des Films beeinflussen (Aufnahmefilter, Blenden- und Brennweiten-änderungen bei Zoom-Objektiven, Auszugsverlängerungen für Nahaufnahmen usw.), automatisch bei der Regelung des Blitzlichtes berücksichtigt werden. Sie brauchen sich nicht um die Blitzeinstellung zu kümmern, die Kameraelektronik sorgt automatisch für die richtige Blitzlichtdosierung.

Bei einer korrekt belichteten Blitzlichtaufnahme erfolgt die Belichtungskontrollanzeige „o.k“.

Der TTL-Blitzbetrieb wird von allen Kamerabetriebsarten (z.B. „Vollprogramm“, „Programm P“, Zeitautomatik „Av“ bzw. „A“, Blendenautomatik „Tv“ bzw. „S“, Motiv-Kreativ-Programme, Manuell „M“ usw.) unterstützt.

Zum Testen der TTL-Funktion muss sich ein Film in der Kamera befinden! Beachten Sie bei der Filmauswahl ob es für Ihre Kamera Einschränkungen hinsichtlich der Filmempfindlichkeit bzw. ISO-Zahl für den TTL-Blitzbetrieb gibt (siehe Kamerabedienungsanleitung)!

5.6.1 Automatisches TTL-Aufhellblitzen bei Tageslicht

Bei den meisten Kameratypen wird im Vollprogramm, Programmautomatik P, und den Motiv- Kreativ-Programmen bei Tageslicht automatisch der Aufhellblitzbetrieb aktiviert (siehe Kamerabedienungsanleitung).

Mit dem Aufhellblitz können Sie lästige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgewogene Belichtung zwischen Motiv und Bildhintergrund erreichen. Ein computergesteuertes Messsystem der Kamera sorgt für die geeignete Kombination von Verschlusszeit, Arbeitsblende und Blitzleistung.

Achten Sie darauf, dass die Gegenlichtquelle nicht direkt ins Objektiv scheint. Das TTL-Meßsystem der Kamera würde dadurch getäuscht!

Eine Einstellung oder Anzeige für den automatischen TTL-Aufhellblitzbetrieb am mecablitz erfolgt in diesem Fall nicht.

5.6.2 Canon E-TTL-Blitzbetrieb

Der E-TTL-Blitzbetrieb ist eine weiterentwickelte Variante des „normalen“ TTL-Blitzbetriebes. Bei der Aufnahme wird zunächst mit einem Messvorblitz die Reflexion des Motivs gemessen. Das reflektierte Licht des Vorblitzes wird von der Kamera ausgewertet. Entsprechend der Auswertung wird die nachfolgende Blitzbelichtung von der Kamera an die Aufnahmesituation optimal angepasst (siehe Kamerabedienungsanleitung). Der Messvorblitz selbst trägt nicht zur Belichtung bei.

Einstellungen und Anzeigen

• Blitzgerät und Kamera einschalten
• Kameraauslöser antippen damit ein Datenaustausch zwischen Blitzgerät und Kamera stattfindet.
• Der E-TTL-Blitzbetrieb wird automatisch aktiviert wenn die Kamera diese Blitzbetriebsart unterstützt.

Blitzbelichtungsspeicherung FE

Einige Canon-Kameras bieten die Möglichkeit einer Blitzbelichtungsspeicherung FE (FE = flash-exposure). Diese wird vom Blitzgerät im E-TTL-Blitzbetrieb unterstützt.

Mit der Blitzbelichtungsspeicherung FE im E-TTL-Blitzbetrieb kann vor der eigentlichen Aufnahme bereits die Dosierung der Blitzbelichtung für die nachfolgende Aufnahme festgelegt werden. Dies ist dann sinnvoll, wenn die Blitzbelichtung auf einen bestimmten Motivausschnitt abgestimmt werden soll, der nicht unbedingt mit dem Hauptmotiv identisch ist.

Der Motivausschnitt, auf den die Blitzbelichtung abgestimmt werden soll, wird mit dem AF-Sensor-Messfeld in der Kamera anvisiert und scharfgestellt. Mit dem Betätigen der FE-Taste an der Kamera (die Bezeichnung variiert u.U. von Kameratyp zu Kameratyp; siehe Bedienungsanleitung der Kamera) sendet das Blitzgerät einen FE-Testblitz aus. Mit Hilfe des reflektierten Lichtes dieses FE-Testblitzes legt die Messelektronik in der Kamera daraufhin die Lichtleistung fest, mit der die anschließende Blitzbelichtung erfolgen soll. Auf das eigentliche Hauptmotiv kann daraufhin mit dem AF-Sensor-Messfeld der Kamera scharfgestellt werden. Nach dem Betätigen des Kameraauslösers wird die Aufnahme mit der vorbestimmten Lichtleistung des Blitzgerätes belichtet! Änderungen in der Belichtungssituation, die nach dem FE-Testblitz erfolgen, werden bei der Aufnahme systembedingt nicht mehr berücksichtigt!

Bei verschiedenen Kameras wird die Blitzbelichtungsspeicherung FE im „grünen“ Vollprogramm bzw. den Motiv-Programmen nicht unterstützt (siehe Kameraanleitung)!

5.6.3 i-TTL-Blitzbetrieb (Nikon)

Der i-TTL-Blitzbetrieb ist eine weiterentwickelte Variante des Standard-TTL-Blitzbetriebes analoger Kameras. Bei der Aufnahme werden vor der eigentlichen Belichtung mehrere fast unsichtbare Messvorblitze vom Blitzgerät abgegeben. Das reflektierte Licht der Messblitze wird von der Kamera ausgewertet. Entsprechend der Auswertung wird die nachfolgende Blitzbelichtung von der Kamera optimal an die Aufnahmesituation angepasst. Je nach Kameratyp wird vom Blitzgerät automatisch der Standard-TTL- bzw. i-TTL-Blitzbetrieb aktiviert.

Blitzbelichtungs-Messwertspeicher

Einige Kameras verfügen über einen Blitzbelichtungs-Messwertspeicher (FV-Speicher). Dieser wird vom Blitzgerät im i-TTL-Blitzbetrieb unterstützt. Damit kann vor der eigentlichen Aufnahme bereits die Dosierung der Blitzbelichtung für die nachfolgende Aufnahme festgelegt werden. Dies ist z.B. dann sinnvoll, wenn die Blitzbelichtung auf einen bestimmten Motivausschnitt abgestimmt werden soll, der nicht unbedingt mit dem Hauptmotiv identisch ist.

Die Aktivierung dieser Funktion erfolgt an der Kamera, z.B. in einer Individualfunktion.

5.6.4 TTL- Blitzbetrieb mit Messvorblitz (Olympus)

Bei der Aufnahme werden vor der eigentlichen Belichtung ein oder mehrere Messblitze vom Blitzgerät abgegeben. Die Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe des Blitzgerätes für den Hauptblitz.

Das Blitzgerät wird von der Kamera automatisch auf diesen Modus eingestellt.

5.6.5 P-TTL-Blitzbetrieb (Pentax)

Beim P-TTL Blitzbetrieb wird vor der eigentlichen Belichtung ein Messvorblitz abgegeben. Die Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe für den Hauptblitz.

Das Blitzgerät wird von der Kamera automatisch auf diesen Modus eingestellt.

5.6.6 Vorblitz- TTL und ADI- Messung (Sony)

Diese Blitzbetriebsarten werden bei Sony Digitalkameras verwendet und an der Kamera eingestellt.

Bei der Aufnahme wird vor der eigentlichen Belichtung ein Messvorblitz ausgelöst. Die Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe für den Hauptblitz. Bei der ADI- Messung gehen zusätzlich Entfernungsdaten des Objektivs in die Blitzbelichtung mit ein.

Das Blitzgerät stellt sich automatisch auf den an der Kamera gewählten Modus ein.

5.6.7 Manuelle TTL-Blitzbelichtungskorrektur

Die TTL-Blitzbelichtungsautomatik der meisten Kameras ist auf einen Reflexionsgrad des Motivs von 25 % (durchschnittlicher Reflexionsgrad von Blitzmotiven) abgestimmt. Ein dunkler Hintergrund, der viel Licht absorbiert, oder ein heller Hintergrund, der stark reflektiert, können zu Über- bzw. Unterbelichtung des Motivs führen.

Um den oben genannten Effekt zu kompensieren, kann an einigen Kameras die TTL-Blitzbelichtung manuell mit einem Korrekturwert der Aufnahmesituation angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig! Die Einstellung des Korrekturwertes erfolgt an der Kamera. Beachten Sie hierzu die Angaben bzw. Einstellhinweise in der Kameraanleitung!

Dunkles Motiv vor hellem Bildhintergrund: Positiver Korrekturwert (etwa 1 bis 2 Blendenwerte). Helles Motiv vor dunklem Bildhintergrund: Negativer Korrekturwert (etwa -1 bis -2 Blendenwerte).

Eine Belichtungskorrektur durch Verändern der Objektivblende ist nicht möglich, da die Belichtungsautomatik der Kamera die geänderte Blende wiederum als normale Arbeitsblende betrachtet.

Vergessen Sie nicht die TTL-Blitzbelichtungskorrektur nach der Aufnahme an der Kamera wieder zurück zu stellen!

6 Programmblitzautomatik

In der Programmblitzautomatik steuert die Kamera die Blende, Verschlusszeit und den mecablitz automatisch so, dass in den meisten Aufnahmesituationen, auch im Aufhellblitzbetrieb, zusammen mit dem Blitzlicht ein optimales Aufnahmeergebnis erzielt wird.

Einstellung an der Kamera

Stellen Sie Ihre Kamera in die Betriebsart „Vollprogramm“, „Programm P“, oder ein Motiv-Kreativ-Programm (Landschaft, Porträt, Sport usw.). An der Kamera und am Objektiv die Autofokus-Betriebsart wählen.

Einstellung am Blitzgerät

Sowie Sie die Einstellungen vorgenommen haben und der mecablitz seine Blitzbereitschaft anzeigt, können Sie mit den Aufnahmen beginnen.

7 Blitztechniken

7.1 Indirektes Blitzen

Direkt geblitzte Bilder sind nicht selten an ihrer typisch harten und ausgeprägten Schattenbildung zu erkennen. Oft wirkt auch der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund störend.

Durch indirektes Blitzen können diese Erscheinungen weitgehend vermieden werden, weil das Objekt und der Hintergrund mit zerstreutem Licht weich und gleichmäßig ausgeleuchtet werden kann.

Der Reflektor wird dabei so geschwenkt, dass er geeignete Reflexflächen (z.B. Decke oder Wände des Raumes) beleuchtet. Der Reflektor des Blitzgerätes ist bis zu 90° vertikal schwenkbar.

Beim vertikalen Schwenken des Reflektors ist darauf zu achten, dass um einen genügend großen Winkel geschwenkt wird,

damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Deshalb mindestens bis zur 60° Rastposition schwenken. Das von den Reflexflächen zerstreut reflektierte Licht ergibt eine weiche Ausleuchtung des Objektes. Die reflektierende Fläche muss farbneutral bzw. weiß sein und sollte keine Strukturen aufweisen (z. B. Holzbalken an der Decke), die zu Schattenbildung führen können. Für Farbeffekte wählt man Reflexflächen in der entsprechenden Farbe.

Beachten Sie, dass die Reichweite des Blitzlichtes beim indirekten Blitzen stark abnimmt. Für normale Zimmerhöhe kann man sich zur Ermittlung der maximalen Reichweite mit folgender Faustformel behelfen:

$$ \text { Reichweite } = \frac {\text { Leitzahl }}{(\text { Beleuchtungsabstand } \times 2)} $$

7.2 Blitzsynchronisation

7.2.1 Normalsynchronisation

Bei der Normalsynchronisation wird der mecablitz zum Beginn der Verschlusszeit ausgelöst (Synchronisation auf den 1.Verschlussvorhang). Die Normalsynchronisation ist der Standardbetrieb und wird von allen Kameras ausgeführt. Sie ist für die meisten Blitzaufnahmen geeignet. Die Kamera wird abhängig von ihrer Betriebsart auf die Kamerasynchronzeit umgeschaltet. Üblich sind Zeiten zwischen 1/30 s und 1/125 s (siehe Kamerabedienungsanlei-tung). Am mecablitz erfolgt keine Einstellung bzw. Anzeige für diesen Betrieb.

7.2.2 Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb)

Einige Kameras bieten die Möglichkeit zur Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb). Dabei wird der mecablitz erst zum Ende der Verschlusszeit ausgelöst. Dies ist

vor allem bei Belichtungen mit langen Verschlusszeiten (länger als z.B. 1/30 Sekunde) und bewegten Motiven mit eigener Lichtquelle von Vorteil, weil bewegte Lichtquellen dann einen Lichtschweif hinter sich herziehen, anstatt ihn - wie beim Synchronisieren auf den 1.Verschlussvorhang - vor sich aufzubauen.

Mit dem Synchronisieren auf den 2. Verschlussvorhang wird somit bei bewegten Lichtquellen eine „natürlichere“ Wiedergabe der Aufnahmesituation bewirkt! In Abhängigkeit von ihrer Betriebsart steuert die Kamera längere Verschlusszeiten als ihre Synchronzeit ein.

Die REAR-Funktion ist nur mit den dafür geeigneten Kameras möglich. Die Einstellung erfolgt an der Kamera (siehe Kamerabedienungsanleitung).

7.2.3 Langzeitsynchronisation / SLOW

Verschiedene Kameras bieten in bestimmten Betriebsarten die Möglichkeit des Blitzbetriebs mit Langzeitsynchronisation. Diese Betriebsart bietet die Möglichkeit bei geringer Umgebungshelligkeit den Bildhintergrund stärker zur Geltung zu bringen. Erreicht wird dies durch Kameraverschlusszeiten die dem Umgebungslicht angepasst sind. Dabei werden von der Kamera automatisch Verschlusszeiten, die länger als die Blitzsynchronzeit sind, eingesteuert. Bei verschiedenen Kameras wird die Langzeitsynchronisation in bestimmten Kameraprogrammen (z.B. Zeitautomatik „Av“ bzw. „A“, Nachtaufnahme-Programm usw.) automatisch aktiviert (siehe Kamerabedienungsanleitung).

Verwenden Sie bei langen Verschlusszeiten ein Stativ, um verwackelte Aufnahmen zu vermeiden!

8 Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen oder siliconbehandelten Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffteile könnten beschädigt werden.

Formieren des Blitz-Kondensators

Der im Blitzgerät eingebaute Blitzkondensator erfährt eine physikalische Veränderung, wenn das Gerät längere Zeit nicht eingeschaltet wird. Aus diesem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Die Batterien bzw. Akkus müssen dabei so viel Energie liefern, dass die Blitzbereitschaft längstens 1 Min. nach dem Einschalten aufleuchtet.

Für Fehlfunktionen und Schäden am mecablitz, verursacht durch Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen!

9 Technische Daten

Das Blitzgerät ist über den METZ-Kundendienst updatefähig.

Schwenkbereiche und Raststellungen des Reflektorkopfes: vertikal 45° - 60° - 75° - 90°

Blitzdauer: 1/500 s - 1/30.000 s

Farbtemperatur: ca. 5500 K

Synchronisation: Niederspannungszündung

Blitzanzahlen (mit voller Lichtleistung): ca. 200 mit Hochleistungs-Alkali-Mangan-Batterien ca. 250 mit NiMH Akkus 2100 mA

Blitzfolgezeit (mit voller Lichtleistung): ca. 5 s mit Hochleistungs-Alkali-Mangan-Batterien ca. 6s mit NiMH Akkus 2100 mA

Abmessungen (B x H x T): 64 x 95 x 67 mm

Gewicht: 182 g mit Stromquellen

Lieferumfang: mecablitz mit Bedienungsanleitung

Technische Änderungen und Irrtümer vorbehalten!

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll!

Bitte bedienen Sie sich bei der Rückgabe verbrauchter

Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

- nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlußsicherheit sollten die Batteriepole mit einem

Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie können Ihre alten Batterien überall dort unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen

Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Li = Batterie enthält Lithium

Garantiebestimmungen Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluss des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des vom Verkäufer maschinell erstellten Original-Kaufbeleges geltend gemacht werden.

6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhändler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportsicher verpackt, unter genauer Schilderung der Beanstandung, einzusenden. Sie können unter den gleichen Bedingungen auch an die autorisierten Kundendienststellen der Firma Metz-Werke GmbH & Co KG eingesandt werden. Hin- und Rücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, daß Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden.
   Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet wird.
   Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

8. Unsachgemäße Behandlung und Eingriffe durch den Käufer oder Dritte, schließen die Garantieverpflichtungen sowie alle weiteren Ansprüche aus.
   Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind.
   Ferner sind Verschleiß, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen:

Blitzröhre, fest eingebaute Akkus, Kontakte, Verbindungskabel. 9. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäufer nicht berührt.

Metz-Werke GmbH & Co KG

D

Avant-propos

F

9 Technische gegevens

De flitser kan via de METZ-klantenservice geüpdatet worden.

Zwenkbereiken en klikstanden van de reflector:

Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Centre.

Bitte helfen Sie mit die Umwelt, in der wir leben, zu erhalten.

F

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
