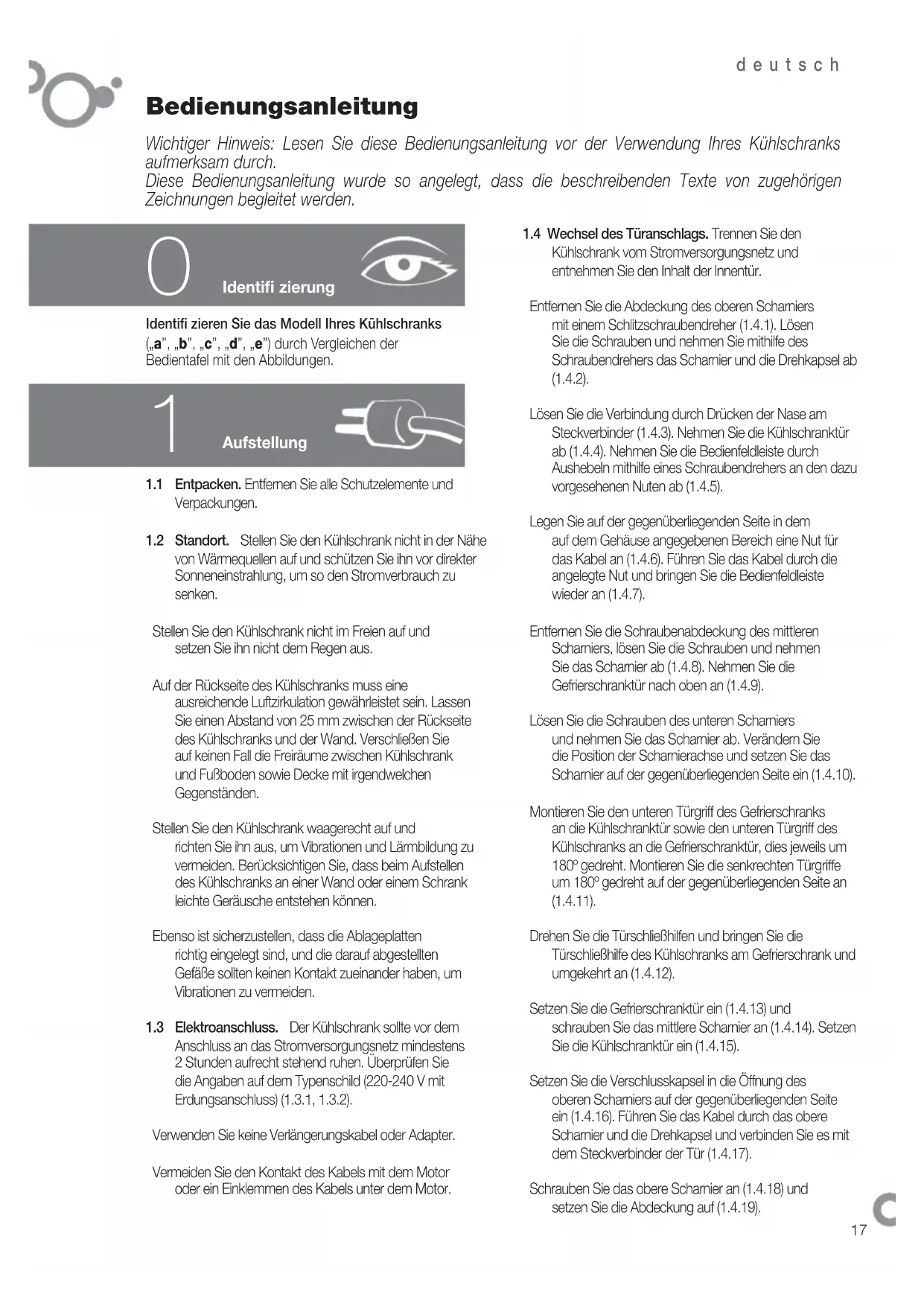

BEDIENUNGSANLEITUNG FFA4815X FAGOR

Wichtiger Hinweis: Lesen Sie diese Bedienungsanleitung vor der Verwendung Ihres Kuhlschranks aufmerksam durch.

These Bedienungsanleitung wurde so angelegt, dass die beschreibenden Texte von zugehörigen Zeichnungen begleitet werden.

Identifi zierung

Identifi zieren Sie das Modell Ihr's Kuhlschranks

(^ ^ ,^ ^ ,^ ^ ,^ ^ ,^ ^ ) ) durch Vergleichen der Bedientafel mit den Abbildungen.

1

Aufstellung

1.1 Entpacken. Entfern den Sie alle Schutzelemente und Verpackungen.
1.2 Standort. Stellen Sie den Kühlschrank nicht in der Näre von Wärmequellen auf und schützen Sieihn vor direkter Sonneneinstrahlung, um so den Stromverbrauch zu senken.

Stellen Sie den Kuhlschrank nicht im Freien auf und setzen Sieihn nicht dem Regen aus.

Auf der Rückseite des Kühlschranks muss eine ausreichende Luftzirkulation gewährleistet sein. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Kühlschranks und der Wand. Verschlieben Sie auf keinen Fall die Freiräume zwischen Kühlschrank und Fußboden sowie Decke mit irgendwelchen Gegenständen.

Stellen Sie den Kühlschrank waagerecht auf und richten Sieihn aus, um Vibrationen und Lamybildung zu vermeiden. Berücksichtigten Sie, dass beim Aufstellenden des Kühlschranks an einer Wand oder einem Schrank leichte Geräusche entstehen können.

Ebenso ist sicherzustellen, dass die Ablageplatten richtig eingelegt sind, und die darauf abgestellten Gefäße sollen den keinem Kontakt zueinander haben, um Vibrationen zu vermeiden.

1.3 Elektroanschluss. Der Kühlschrank solle vor dem Anschluss an das Stromversorgungsznet mindestens 2 Stunden aufrecht stehend ruhen. Überprüfen Sie die Angaben auf dem Typenschild (220-240 V mit Erdungsanschluss) (1.3.1, 1.3.2).

Verwenden Sie keine Verlängerungskabel oder Adapter.

Vermeiden Sie den Kontakt des Kabels mit dem Motor oder ein Einklemmen des Kabels unter dem Motor.

1.4 Wechsel des Turanschlags. Trennen Sie den Kühlschrank vom Stromversorgungsnetz und entnahme Sie den Inhalt der Innertur.
Entfemen Sie die Abdeckung des oberen Schamiers mit einem Schlitzschraubendreher (1.4.1). Lösen Sie die Schrauben undnehmen Sie mithilfe des Schraubendrehers das Schamier und die Drehkapsel ab (1.4.2).
Lösen Sie die Verbindung durch Drücken der Nase am Steckverbinder (1.4.3). Nehmen Sie die Kühlschranktür ab (1.4.4). Nehmen Sie die Bedienfeldleiste durch Aushebein mithilfe eines Schraubendrehers an den dazu vorgesehenen Nuten ab (1.4.5).
Lagen Sie auf der gegenüberliegenden Seite in dem auf dem Gehäuse angegebenen Bereich eine Nut für das Kabel an (1.4.6). Führren Sie das Kabel durch die angelegte Nut und bringen Sie die Bedienfeldleiste wieder an (1.4.7).
Entfemen Sie die Schraubenabdeckung des mittleren Scharmers, lösen Sie die Schrauben undnehmen Sie das Scharnier ab (1.4.8). Nehmen Sie die Gefrierschranktur nach oben an (1.4.9).
Lösen Sie die Schrauben des unteren Schamiers undnehmen Sie das Scharnier ab.Verändem Sie die Position der Schamierachse und setzen Sie das Scharnier auf der gegenüberliegenden Seite ein (1.4.10).
Montieren Sie den unteren Türgriff des Gefrierschranksa n die Kühlschranktür sowie den unteren Tügriff des Kühlschranksa n die Gefrierschranktür, dies jeweils um 180^ gedreht. Montieren Sie die senkrechten Tügriffe um 180^ gedreht auf der gegenüberliegenden Seite an (1.4.11).
Drehen Sie die TurschlieBhilfen und bringen Sie die TurschlieBhilfe des Kuhlschranks am Gefrierschrank und umgekehrt an (1.4.12).
Setzen Sie die Gefrierschranktur ein (1.4.13) und schrauben Sie das mittlere Scharnier an (1.4.14). Setzen Sie die Kühlschranktur ein (1.4.15).
Setzen Sie die Verschlusskapsel in die Öffnung des oberen Schamiers auf der gegenüberliegenden Seite ein (1.4.16). Führren Sie das Kabel durch das obere Schamier und die Drehkapsel und verbinden Sie es mit dem Steckverbinder der Tür (1.4.17).
Schrauben Sie das obere Schamier an (1.4.18) und setzen Sie die Abdeckung auf (1.4.19).

2 Verwendung

2.1 Einsatz den Kühlschranks. Drücken Sie ON-OFF (2.1.1), 1.3) oder die Taste + bzw. bis eine Ziffer auf dem Display erscheidt (2.1.2). Die Modelle Mini LCD werden automatisch gespent (2.1.3). Zum Entsperren muss eine beliebige Taste 3 Sekunden gedrückt werden.
2.2 Auswahl des Kuhl- bzw. Gefrierbereichs. Bei den Kuhl-Gefrier-Kombinationen arbeiten der Kuhlbereich und der Gefrierbereich unabhängig voneinander.
2.3 Temperaturauswahl. Drehen Sie die Steuerung (2.3.1) oder drücken Sie die Taste + bzw. -, erst vom Gefrierbereich und anschließend vom Kühlbereich (2.3.2, 2.3.3).

Sobald die Temperatur gewählt wurde, können Sie die tatsächliche Temperatur des Bereichs an der Leuchtanzeige (2.3.4) ablesen, oder diese anzeigen, indem Sie die Taste + oder - des gewünschten Bereichs 5 Sekunden lang drücken. Die entsprechende Temperatur des jeweiligen Bereichs blinkt.

Empfehlung: Die empfohlene Temperatur des Kuhlbereichs beträgt Grad und die des Gefrierbereichs für bereits eingefrorene Lebensmittel. Wenn Sie Lebensmittel einfrierten sollen, wird eine Temperatur von -empfohlen.

Vergessen Sie nicht, dass die Temperatur im Innem des Kühlschranks von der Umgebungstemperatur, dem Standort und der Häufigkeit abhängt, mit der der Kuhl- bzw. Gefrierschrank geöffnet wird.

2.4 Funktionen Kuhlschrank.

Schnellkuhl-Funktion: Bei dieser Funktion arbeitet der Kühlschrank 6 Stunden mit der niedrigsten Temperatur. Diese Funktion wird empfohlen, wenn große Mengen an Lebensmitteln in den Kühlschrank gegeben werden.

Zum Ein- und Ausschalten der Funktion: Die Taste SUPER (2.4.1), (2.4.2) oder (2.4.3) drucken.

Urlaubsschaltung: Die Uurlaubsschaltung ist besonderss dann von Nutzen, wenn der Kühlschrank über einen längeren Zeitraum nicht genutzt wird, jedoch Lebensmittel im Gefrierschrank aufbewahrt** werden sollen. Bei dieser Funktion arbeitet Ihr Kühlschrank mit einem sehr geringen Stromverbrauch

und es entstehen keine unangenehmen Gerüche im Innem.

Hinweis: Hierbei muss die Kohlschranktür geschlossen sein.

Zum Ein- und Ausschalten der Funktion: Drucken Sie HOLIDAY(2.4.4) oder die Taste +bzw. bis auf dem Display angezeigt wird (2.4.5), oder Sekunden lang (2.4.6). Zum Ausschalten der Funktion den Vorgang wiederholen. Einige Modelle ermögen das Abschalten des Kühlbereichs.

Drucken Sie (2.40) die Taste +bzw. - (2.4.8, 2.4.9), bis keine Ziffer mehr angezeigt wird.

2.5 Funktionen Gefrierschrank.

Schnellfrost-Funktion: Bei dieser Funktion arbeitet der Gefrierschrank 52 Stunden mit der niedrigsten Temperatur. Es wird empfohlen, diese Funktion 24 Stunden vor der Eingabe von groBen Lebensmittelmengen in den Gefrierschrank einzuschalten.

Zum Ein- und Ausschalten der Funktion: Die Taste SUPER (2.5.1), (2.5.2) oder (2.5.3) drucken.

Ein-/Ausschalten des Gefrierschranks: Drucken Sie die Taste ON-OFF(2.5.4), oder die Taste + bzw. — (2.5.5), bis keine Temperatur auf dem Display angezeigt wird, oder drucken Sie 3 Sekunden (2.5.6). Durch Abschalten des Gefrierschranks wird auch der Kühlfbereich ausgeschaltet.

2.6 Empfehlungen zur Benutzung.

• Offnen Sie die Turen nur so lange wie notig und stellen Sie keine halten oder warmen Lebensmittel in den Kuhlschrank. So erreichen Sie eine effiziente Nutzung Ihres Kuhlschranks und vermeiden einen erhöhten Stromverbrauch.
• Wenn Sie einen Kühlschrank mit NoFrost-System besitzen, verdecken Sie auf keinen Fall die Luftungsgitter und halten Sie einen ausreichenden Freiraum zwischen den Lebensmitteln, um die Luftzirkulation zu erhögblichen.
• Stellen Sie keine Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten gefüllte Glasfl aschen in den Gefrierschrank, da diese platzen können.
  Bewahren Sie Lebensmittel in hermetisch dichten Behältem auf, um ein Austrocknen zu vermeiden.
• Essen Sie keine sehr kalten Lebensmittel oder Eiskrems, da sie Verbrennungen im Mundbereich verursachen können.

3

Wartung und Reinigung

3.1 Innenreinigung. Verwenden Sie einen Schwamm oder einen mit Bikarbonat-Wasser angefeuchteten Lappen für die Innenreinigung der Kuhl-Gefrier-Kombination, um Geruchsbildung zu verhindern. In keinem Fall verwendet werden dürfen Dampfreinigungsgerate, Lösungsmittel oder Scheuerreinigungsmittel.
3.2 AuBenreinigung. Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung der Displays.

Das Gitter auf der Rückseite solte einmal jährlich mit einem Staubsauger gereinigt werden.

3.3 Reinigung der Zubehörteile. Sie sind nicht für die Reinigung in der Geschirrspulmaschine geeignet. Reinigen Sie sie per Hand mit einem Schwamm oder Lappen.
3.4 Austausch der Gluhbirne. Falls die Gluhbirne durchbrennt: Schalten Sie den Kühlschrank aus. Drucken Sie die Nase an, entfern Sie die Abdeckung (3.4.1, 3.4.3) und nehmen Sie die defekte Gluhbirne hereus (3.4.2, 3.4.4). Ersetzen Sie diese durch eine Gluhbirne des gleichen Typs mit dem gleichen Gewinde, E14, 220-240 V, 15/25 W oder gemäß den Leuchtangaben.
3.5 Austausch des Karbonfi Iters. Der Kuhlschrank kann mit einem Karbonfi Iter versehen sein, der unangenehme Gerüche bestimmter Lebensmittel absorbiert und Mikroorganismen (Pilze und Bakterien) aus der Luft fi Itert.

Der Filter gewährleistet über einen Zeitaum von 6 Monaten die vollständige Wirksamkeit seiner Eigenschaften. Nach thisem Zeitaum solte der Filter durch einen neuen ersetzt werden. Der Einbauort ist vom Modell abhängig.

Zum Einsatz des Filters: Die Nase andrücken und die Abdeckung entfern, um auf den Filter zugreifen zu konnen (3.5.1, 3.5.3). Nehmen Sie den Filter von der Abdeckung ab (3.5.2, 3.5.4) und entfern Sie die Versiegelungen (3.5.5).

Drücken Sie die Anzeige BIOFILTER, bis Sie ein leichtes Schaltgeräusch horen (3.5.6), und weniger Sekunden später beginnnt sich

die Zeitdauerskala zu verfarben. Setzen Sie den Filter wieder in seiner ursprünglichen Stellung ein.

Bewahren Sie verbrauchte Filter und Ersatzteile vor Kindern geschützt auf. Eine Einnahme von größeren Mengen an Filtermaterial kann gesundheitsschädigend sein.

Feuchten Sie den Filter nicht an, da er dadurch seine Eigenschaften verliert.

3.6 S.P.A. - salus per aquam (wahlweise)

Ihr Kühlschrank kann mit dem Feuchtigkeitsregler S.P.A. versehen werden, mit dem ein gleich bleibender Feuchtigkeitsgrad im Gemüsefach aufrechterhalten wird, um ein Austrocknener Lebensmittel zu verhindern.

Der Feuchtigkeitsregler befi ndet sich an der Trennung des Gemüsefachs (3.6.1). Er besteht aus einem Behälter mit einem Gießbecher und einer Füllstandsanzeige. Wenn der Feuchtigkeitsregler S.P.A. Wasser benötigt, sindt der Füllstand, bis nichts mehr angezeigt wird. Entnehmer Sie das Gefäß (3.6.2) und fällen Sie damit den Behälter auf (3.6.3).

Es wird empfohlen, den Filter alle 2 Jahre auszutauschen (3.6.4).

Fehlerdiagnose

4.1 Tur offen. Wenn die Tur länger als 2 Minuten geöffnet bleibt, ertont ein Warnsignal und das Licht des Kühlschranks schaltet sich ab. Das Warnsignal verstummt, sobald die Tur geschlossen wird.

4.2 Unzureichende Kuhlung im Gefrierschrank

• Wenn die Temperatur im Gefrierschrank ungewöhnlich hoch ist, erscheint ein Leuchtsignal (4.2.1, 4.2.2) oder das Symbol 4.2.3) blinkt auf und es ertont gleichzeitig ein unterbrochenes akustisches Warnsignal. Drücken Sie SOPER um das akustische Warnsignal manuell abzuschalten (4.2.4, 4.2.5, 4.2.6).
• Wenn Sie das Gerät zum ersten Mal einschalten, entscheid das Symbol oder der Leuchtalarm ist aktiviert, es ertont jedoch kein Warnsignal.

4.3 Stromunterbrechung

Öffnen Sie die Kühlschranktüren so\ wenig wie möglich. Prufen Sie nach\ Wiederherstellung der Stromversorgung, ob\ die Lebensmittel aufgetaat sind.

4.4 Normale Geräusche des Kühlschranks

AnhmKuhlschrankkannene Reihe vonGerauschenentstehen,die bei Betrieb ganz normal sind und die kein Grund zur Beunruhigung sind.

Das gasfornige Kuhlmittel kann bei der Zirkulation im Kuhlkreislauf ein sprudelndes Gerausch verursachen.
- Der Kompressor erzeugt ein Brummen bzw. leichtes Schlaggerausch, vor allem beim Anlaufen.
- Durch das Ausdehnene und Zusammenziehen der verarbeiteten Materialien konnen Gerausche wie Knacken und Knistern entstehen.
Die vom Lüfter des Gefrierschranks bewegte Luft kann ein schwaches Hintergrundgeräusch verursachen.

Versuchen Sie nicht, den Kühlschrank selbst zu reparieren. Rufen Sie den technischen Kundendienst.

5

Sicherheit

• Halten Sie die Luftungsgitter frei und unabgedeckt.
• Achten Sie darauf, dass der Kühlkreislauf nicht beschadigt wird.
• Verwenden Sie keine Elektrogeräte im Innern des Kühlschranks, es sei dann, diese werden vom Hersteller empfohlen.
• Verwenden Sie keine mechanischen Geräte und sonstigen Mittel zur Beschleunigung des Abtauvorgangs, die nicht vom Hersteller empfohlen werden.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten geeignet, oder die

über keinerlei Erfahrung oder Kenntnisse im Umgang mit diesen Geräten verfügbar. Es sei..., der Umgang erfolgt im Beisein eines für ihre Sicherheit zuständigen Verantwortlichen oder sie wurden zuvor im Umgang mit diesen Geräten unterwiesen. Kinder sollen den Kühlschrank nur unter Aufsicht verwenden, um zu verhindern, dass sie mit dem Gerät speien.

• Wenn das Stromversorgungskabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder ähnlich qualifi ziertem Fachpersonal ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Umwelt

Bei der Entwicklung theses Kuhlschranks. wurde auf den Schutz und die Bewahrung der Umwelt geachtet.

Dieser Kuhlschrank arbeitet mit dem Kuhlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat.

Schützen Sie die Umwelt. Verwenden Sie die für jeder Bereich entsprechend der bereits funktionempfohlenen Temperatures, um ihren Kühlschrank möglichst effektiv zu nutzen.

Schalten Sie den Kühlschrank aus oder verwenden Sie die Urlaubsschaltung, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie.

Öffnen Sie die Türen nicht länger als nötig, da ansonsten der Stromverbrauch ansteigt.

Entsorgung von elektrischen und elektronischen Geräten.

Entsorgen Sie die Geräte nicht zusammen mit dem normalen Hausmüll.

Bringen Sie ihren Kühlschrank zu einer speziellen Entsorgungsstelle.

Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart.

Für weitere Informationen wenden Sie sichitte an die ortlichen Behörden oder die Einrichtung, in der Sie den Kühlschrank erworben haben.
