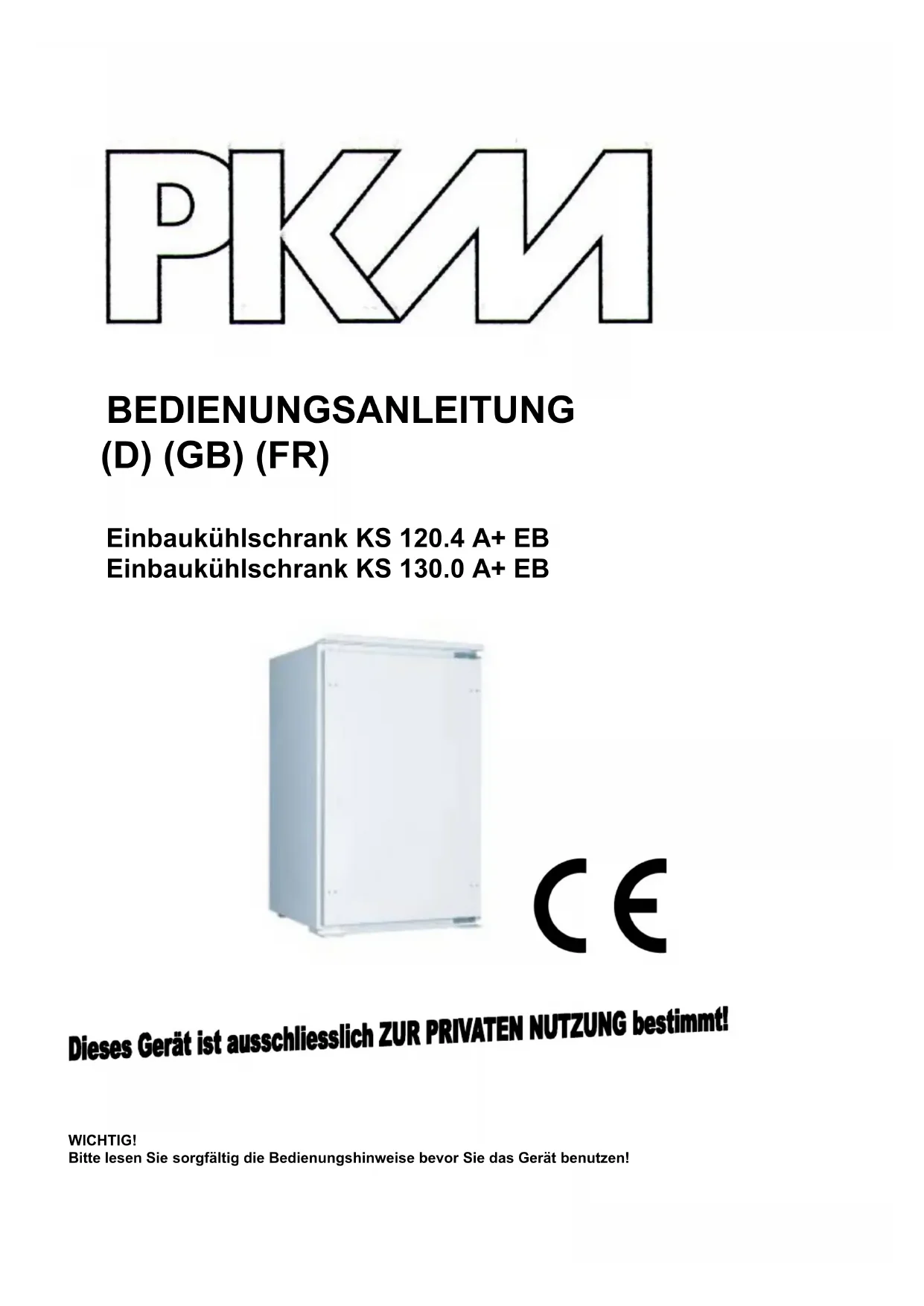

BEDIENUNGSANLEITUNG (D) (GB) (FR) EinbaukÄhlschrank KS 120.4 A+ EB EinbaukÄhlschrank KS 130.0 A+ EB WICHTIG! Bitte lesen Sie sorgfÅltig die Bedienungshinweise bevor Sie das GerÅt benutzen!Inhaltsverzeichnis: Seite 1 Inhaltsverzeichnis Seite 2 Umweltaspekte Seite 3 Wichtige Hinweise und Informationen Seite 4 technische Daten EinbaukÄhlschrank KS 120.4A+ EB Seite 5 technische Daten EinbaukÄhlschrank KS 130.0A+ EB Seite 6 Einbau des GerÅtes in die Nische Seite 9 Temperaturregelung Abtauen/ Reinigen Seite 10 TÄranschlag des GerÅtes wechseln TÄranschlag des Gefrierfaches wechseln (nur bei KS 120.4A+ EB) Seite 11 Beseitigung von StÇrungen Seite 12 Wichtiger Zusatz zu Ihrer Bedienungsanleitung Seite 13 Garantiebedingungen Deutschland 1Umweltaspekte BITTE UNTERSTÄTZEN SIE UNSERE UMWELT, INDEM SIE DIE ALTGERÄTE SOWIE DIE VERPACKUNGEN GEMÅÇ DEN ALLGEMEINEN RICHTLINIEN ENTSORGEN. AltgerÄte sind kein unbrauchbarer Abfall Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen. Bevor Sie ein beliebiges AltgerÉt entsorgen, machen Sie dieses vorher unbedingt funktionsuntÑchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Anschlusskabel durchtrennen und direkt mit dem Netzstecker entfernen und entsorgen! Bei GerÉten welche TÑrschlÖsser enthalten, wie z.B. WÉschetrockner, Waschautomaten etc. demontieren Sie immer das TÑrschloss, damit sich keine Kinder einsperren und in Lebensgefahr geraten kÖnnen! KÑhlgerÉte enthalten in den KÑhlsystemen und Isolierungen, KÉltemittel und Gase, welche fachgerecht entsorgt werden mÑssen. Bitte achten Sie darauf, dass an einem KÑhlgerÉt bis zur fachgerechten Entsorgung keine KÑhlrippen sowie Rohre beschÉdigt werden (Bei Austritt von KÉltemittel besteht Brandgefahr) Verpackungen sind kein Spielzeug fÑr Kinder! Durch die Verpackungsfolien, Kartons und DÉmm-Materialen besteht Erstickungsgefahr! Die aufgefÑhrten Wertstoffe sind umweltvertrÉglich und recyclebar. Daher gilt auch hier, entsorgen Sie die Verpackungen umweltgerecht. NÉhere Informationen erhalten Sie von Ihrem HÉndler oder bei Ihrer entsprechenden stÉdtischen Einrichtung. 2Wichtige Hinweise und Informationen Der KÑhlschrank ist fÑr den Gebrauch im Haushalt bestimmt. Er entspricht den heutigen modernen Anforderungen, ist FKW-und FCKW frei. Dieser KÅhlschrank unterliegt der Klimaklasse N und ist fÅr den Betrieb unter Haushaltsbedingungen geeignet und gewÄhrleistet eine zuverlÄssige Funktion bei RAUMTEMPERATUREN von 16ÇC-32ÇC. Dieses GerÉt ist mit dem umweltfreundlichen KÉltemittel Isobutan R600a ausgestattet. Dieses Naturgas ist umweltfreundlich, jedoch brennbar. Deshalb ist es UNBEDINGT erforderlich, dass am GerÉt keine KÉlte-Systemteile wÉhrend des Betriebs oder bei Transporten beschÉdigt werden. Sollte ein Systemteil beschÉdigt worden sein, dann halten Sie Feuer, offenes Licht und Funkenbildung von dem GerÉt fern und lassen dieses bitte sofort von der Servicefirma TechnikService24 ÑberprÑfen (telefonische Hotline: 01805-246060 (0,14 EUR pro Min. aus dem dt. Festnetz, mobil ggf. abweichend). Lesen Sie die ganze Bedienungsanleitung sorgfÄltig durch, bevor Sie das GerÄt in Betrieb nehmen. Nur so werden Sie Ihr GerÄt optimal bedienen und einsetzen kÅnnen. Halten Sie Kinder von dem GerÄt fern! Vor jedem Eingriff ist der Netzstecker zu ziehen bzw. das GerÄt spannungsfrei zu machen. Der Hersteller der/des auf dem Deckblatt dieser Bedienungsanleitung genannten Produkte(s) erkl€rt hiermit in alleiniger Verantwortung, da• diese(s), soweit auf dem Ger€te-Typenschild mit dem CE-Zeichen versehen, auf das / welche sich diese Erkl€rung bezieht, den einschl€gigen, grundlegenden Sicherheits- Gesundheits- und Schutzanforderungen der hierzu bestehenden EG Richtlinien entspricht und die diesbez‚glich definierten Unterlagen, insbesondere die vom Hersteller oder seinem Bevollm€chtigten ordnungsgem€• ausgestellte EG-Konformit€tserkl€rung zur Einsichtnahme durch die zust€ndigen Behƒrden vorhanden sind und ‚ber den Produkt- verk€ufer angefordert werden kƒnnen. 3PKM EinbaukÄhlschrank KS 120.4A+ EB EinbaukÄhlschrank mit 4-Sterne Eisfach (-18ÉC) Klimaklasse N Nettoinhalt: 120 Liter Nettoinhalt: 105 Liter (davon 15 Liter Gefrierteil) GefriervermÇgen: 2 kg / 24 h Energieklasse: A+ oder B je nach Modell FCKW / FKW-frei (SchÅumung + KÄhlmittel = 100 %) KÄhlmittel R600a / 20 g TÄranschlag wechselbar rechts oder links automatisches Abtauverfahren im KÄhlteil manuelles Abtauverfahren im Gefrierteil Thermostat regelbar 1 hÇhenverstellbare Glasplatte (bruchsicher) oder Drahtrost je nach Modell 1 bruchsichere Glasplatte als Abdeckung fÄr das GemÄsefach 1 GemÄseschubfach TÄrablagen: 1x Flaschenablage, 2x Universalablagen Innenbeleuchtung Energieverbrauch: siehe Energielabel Anschlusswert: 90 W Betriebsspannung: 220-240 V ~50 Hz GerÅusch: ca. 39 dB(A) Abmessungen: 88 x 54 x 54 (H x B x T in cm) VerpackungsmaÑe: 94 x 57x 57 (H x B x T in cm) Nettogewicht: 31 kg Bruttogewicht: 34 kg 4PKM EinbaukÄhlschrank KS 130.0A+ EB EinbaukÄhlschrank (Klimaklasse N) Nettoinhalt: 130 Liter Energieklasse: A+ oder B , je nach Modell FCKW / FKW-frei (SchÅumung + KÄhlmittel = 100 %) KÄhlmittel R600a / 15 g TÄranschlag wechselbar rechts oder links automatisches Abtauverfahren Thermostat regelbar 2 hÇhenverstellbare Glasplatten (bruchsicher) oder Drahtroste je nach Modell 1 bruchsichere Glasplatte als Abdeckung fÄr das GemÄsefach 1 GemÄseschubfach TÄrablagen: 1x Flaschenablage, 2x Universalablagen Innenbeleuchtung Energieverbrauch: siehe Energielabel Anschlusswert: 90 W Betriebsspannung: 220-240 V ~50 Hz GerÅusch: ca. 39 dB(A) Abmessungen: 88 x 54 x 54 (H x B x T in cm) VerpackungsmaÑe: 94 x 57 x 57 (H x B x T in cm) Nettogewicht: 31 kg Bruttogewicht: 34 kg 5Aufbau des GerÄtes Vor dem AnschlieÇen des GerÉts ist zu ÑberprÑfen, ob dieses und die Netzanschlussleitungen keine TransportschÉden aufweisen. Die Stecker der Netzanschluss-Leitungen dÑrfen nur an einer entsprechend vorschriftsmÉÇig geerdeten Steckdose angeschlossen werden. Verwenden Sie bei 220-240V/50 Hz Netzbetrieb keine Steckdosenleisten bzw. Mehrfachsteckdosen! Die Netzanschlussleitungen sind im Falle einer BeschÄdigung nur von einem qualifizierten Fachpersonal auszuwechseln. Lassen Sie auch andere Eingriffe und Reparaturen ausschlieÇlich NUR von einem autorisierten TechnikService24- Fachmann durchfÉhren. Bitte achten Sie darauf, dass der KÑhlschrank waagerecht auf einem festen Untergrund steht, da ansonsten kein einwandfreier Betrieb gewÉhrleistet werden kann. Zur Kontrolle legen Sie eine Wasserwaage oben auf das GerÉt. FÑr die Aufstellung des KÑhlschrankes sollte ein trockener und gut belÑfteter Raum gewÉhlt werden. Das GerÉt eignet sich nicht fÑr den Gebrauch im Freien. AuÇerdem ist dieses vor direkter Sonneneinstrahlung zu schÑtzen und sollte nicht in der NÉhe von WÉrmequellen (Ofen, Radiator, etc.) aufgestellt werden. Um Brandgefahren zu vermeiden legen Sie bitte keine ElektrowÉrmegerÉte auf das GerÉt. Stellen Sie auch keine Wasserkocher auf den KÑhlschrank, damit Ñberkochende FlÑssigkeiten keine elektrischen Isolierungen beeintrÉchtigen kÖnnen. Einbau des GerÄtes in die Nische Schieben Sie das KÑhlgerÉt behutsam in die Einbaunische und prÑfen Sie, ob das GerÉt optimal und gleichmÉÇig ausgerichtet in der Nische steht. AnschlieÇend fixieren Sie das GerÉt durch die Montage der 4 Holzschrauben an den in folgender Zeichnung aufgefÑhrten Befestigungspunkten. 6Der nach dem Einbauen entstandene Zwischenraum zwischen Einbau-Nische und KÑhlgerÉt, wird durch Einstecken der im Lieferumfang enthaltenen Plastikprofildichtung ausgeglichen. Um die Schleppvorrichtung zum Üffnen bzw. SchlieÇen der TÑr zu montieren, gehen Sie bitte schrittweise wie folgt vor: Befestigen Sie die zwei kleinen Scharniere mit den im Lieferumfang enthaltenen Schrauben. Je nach TÑrschlag entscheiden Sie sich bitte fÑr eine Links- bzw. Rechtsmontage. 7Montieren Sie nun das lange Scharnier an der Innenseite der MÖbeltÑre. Nehmen Sie wie in folgender Zeichnung aufgefÑhrt das richtige MaÇ, indem die Scharniere aufeinander gesteckt werden. Bei der anschlieÇenden Ausrichtung achten Sie bitte darauf, dass die AuÇenseite des langen Scharniers ca. 2 cm Abstand zur AuÇenseite der MÖbeltÑre aufweist. Fixieren Sie nun das Scharnier mit den beigefÑgten Schrauben, so dass danach die Montage des Schleppmechanismus abschlossen ist. 8Temperaturregelung ACHTUNG: Sobald Sie das Ger€t an den daf•r vorgesehenen Einsatzort gestellt haben, lassen Sie es bitte 2 Stunden waagerecht stehen BEVOR Sie es anschlie‚en! Sobald Sie den KÑhlschrank eingeschaltet haben, stellen Sie den Thermostat-Schalter auf die Normaltemperatur-Stufe 3. Nach ca. 5 Stunden hat das GerÉt seine normale Betriebstemperatur erreicht und der KÑhlschrank ist einsatzfÉhig. (Abb. Thermostatschalter) Falls eine hÖhere (wÉrmere) Temperatur gewÑnscht wird, stellen Sie den Thermostat-Schalter von Stufe 3 auf 2, oder falls gewÑnscht noch tiefer. Bei sehr hohen sommerlichen Temperaturen, verstellen Sie den Thermostat-Schalter von Stufe 3 auf 4, oder bei Bedarf hÖher, um die KÑhltemperatur weiter abzusenken. Sollte sich bei einer hohen Thermostat-Einstellung Reif auf der RÑckseite bilden, so ist es empfehlenswert die Einstellung auf eine niedrigere Position zurÑck zu stellen. Abtauen / Reinigen Vor jedem Eingriff ist unbedingt der Netzstecker zu ziehen bzw. das GerÄt spannungsfrei zu machen! ABTAUEN (automatisch) bei GerÄtebezeichnung KS-130.0A+ EB Abtauen des KÑhlteiles: Das Abtauen des Eises im Verdampfer erfolgt automatisch. Das Tauwasser flieÇt in einen BehÉlter, welcher am Kompressor angeordnet ist. ABTAUEN (automatisch / manuell) bei GerÄtebezeichnung KS-120.4A+ EB Abtauen des KÑhlteiles: Das Abtauen des Eises im Verdampfer erfolgt automatisch. Das Tauwasser flieÇt in einen BehÉlter, welcher am Kompressor angeordnet ist. Abtauen des Gefrierteiles: Dazu das KÑhl-und Gefriergut herausnehmen und z.B. in einer KÑhlbox lagern. Danach bitte den kompletten KÑhlschrank ausschalten, indem der Thermostat-Regler auf `0`gestellt und anschlieÇend der Netzstecker gezogen wird. AnschlieÇend das Kondenswasser im Gefrierteil mit trockenen und weichen TÑchern entfernen. Sobald das Eis im Gefrierfach anfÉngt abzutauen, bitte das Gefrierfach mit TÑchern auslegen, damit das Tauwasser aufgefangen werden kann. Bitte entfernen Sie zuerst die groben EisstÑcke aus dem Gefrierfach. Nachdem anschlieÇend die kleinen EisstÑcke entfernt wurden, wird das komplette Gefrierfach mit trockenen, weichen TÑchern ab bzw. trockengerieben. BENUTZEN SIE KEINE MECHANISCHEN GegenstÄnde zum Entfernen der Eisschicht. 9ALLGEMEIN GILT beim Reinigen: Bei der Reinigung des KÑhlschrankes muss:

1. vorher das KÑhl-/Gefriergut aus dem GerÉt genommen werden.

2. das GerÉt abgeschaltet und vom Netz getrennt werden.

3. das GerÉt mit Warmwasser oder einer milden Seifenlauge ausgewaschen werden. Reinigen Sie das

GerÉt nie mit heiÇem Wasser! Verwenden Sie nie Scheuermittel oder Chemikalien. Nach der Reinigung mÅssen die TÅren eine Zeitlang offen bleiben, damit das GerÄt durchlÅftet. Danach kann das GerÉt wieder wie bereits auf Seite 6 beschrieben, in Betrieb genommen werden. ACHTUNG: Frieren Sie bereits angetautes bzw. aufgetautes Gefriergut nie wieder ein zweites Mal ein! T•ranschlag wechseln

1. LÖsen und entfernen Sie die zwei Schrauben (1+2) und entfernen Sie anschlieÇend das komplette

2. Ziehen Sie die TÑr nun nach oben bis diese aus dem unteren Scharnier ausgehebelt ist und stellen

diese behutsam und sicher ab.

3. LÖsen und entfernen Sie nun die Schrauben (3+4) von dem unteren Scharnier und entfernen

dieses ebenfalls vom GerÉt.

4. Montieren Sie nun das ehemals obere Scharnier an der unteren Position und fixieren es wieder mit

den 2 Montageschrauben und fÑhren alle oben genannten Montageschritte in umgekehrter Reihenfolge aus.

5. Zum Schluss prÑfen Sie bitte, ob die TÑr exakt ausgerichtet ist und ob diese sauber schlieÇt.

10TÅranschlag des Gefrierfaches wechseln (nur bei GerÄtebezeichnung KS-120.4A+ EB)

1. LÖsen und entfernen Sie die zwei Schrauben (1) auf der linken Seite.

2. Entfernen Sie nun die 2 Schraubenabdeckungen (2) und den TÑrschlieÇmechanismus (3).

3. Demontieren Sie nun die GefrierfachtÑr (4) und montieren Sie anschlieÇend wieder alle

Teile in umgekehrter Reihenfolge. Beseitigung von Stƒrungen Stƒrung Mƒgliche Ursache und Beseitigung Der K‚hlschrank arbeitet nicht - Wahrscheinlich ist keine Spannung auf der Steckdose. Bitte pr‚fen! - Stecker nicht angeschlossen. Bitte pr‚fen! - Haussicherung ‚berpr‚fen Die charakteristischen Ger€usche beim Schlie•en der K‚hlschrankt‚r ver€ndern sich - Verschmutzung der T‚rdichtung. Die T‚rdichtung mit einem weichen, mit Seifenwasser getr€nkten Lappen sauber reiben. Das Ger€t ist laut im Betrieb - Das Ger€t steht nicht waagerecht. Bitte ausrichten! Die Innenbeleuchtung funktioniert nicht - Netzstecker ist nicht mit der Steckdose verbunden. - Haussicherung ‚berpr‚fen - Gl‚hbirne defekt. „berpr‚fen und ggf. austauschen Sollten Stƒrungen gem€‚ der Tabelle nicht beseitigt werden kƒnnen, so setzen Sie sich bitte mit dem Vertragskundendienst in Verbindung. TechnikService24: Telefonische Hotline-Telefonnummer: 01805-246060 (0,14 EUR pro Min. aus dem dt. Festnetz, mobil ggf. abweichend). 11Wichtiger Zusatz zu Ihrer Bedienungsanleitung

Wichtiger Zusatz zu Ihrer Bedienungsanleitung: Bevor Sie das GerÅt anschlieÇen und betreiben beachten Sie folgenden Sicherheitshinweis! PrÉfen Sie in jedem Fall auch das technische Umfeld des GerÅtes! Sind alle Kabel oder Leitungen die zu Ihrem GerÅt fÉhren in Ordnung? Oder sind Sie Éberaltert und halten der GerÅteleistung nicht mehr Stand? Eine ÑberprÉfung muss daher fÉr bereits und auch fÉr neue AnschlÉsse durch den Fachmann erfolgen! Alle Leitungen oder sonstige energiezufÉhrende Teile (auch Leitungen in den WÄnden) mÉssen durch einen Fachbetrieb ÉberprÉft werden. Jeglicher GerÅteanschluss ist ausnahmslos vom Fachmann vorzunehmen! 12Garantiebedingungen Deutschland Sehr geehrter Kunde, wir gratulieren Ihnen zum neuen Ger€t und w‚nschen Ihnen viel Freude daran. Sollten Sie dennoch einmal einen Grund zu einer technischen Reklamation erkennen, dann wenden Sie sich bitte an unsere Service Rufnummer 01805-246060 (0,14 EUR pro Min. aus dem dt. Festnetz, mobil ggf. abweichend). Geben Sie im Falle einer Stƒrung Ihre genaue Anschrift, Telefonnummer und den GER…TETYP (vom Typenschild des Ger€tes) an. Eine genaue Fehlerbeschreibung erspart Ihnen und uns Zeit und Geld. Bei Sonderw‚nschen oder besonderen Fragen sprechen Sie mit der Kundendienstzentrale. Bevor Sie den Kundendienst anfordern. Kontrollieren Sie bitte, ob es sich nicht um einen Bedienungsfehler oder eine Ursache handelt, die mit der Funktion Ihres Ger€tes nichts zu tun haben. Bitte beachten Sie die Hinweise in der Bedienungsanleitung und pr‚fen Sie: a) Ob die Steckdose Strom hat, eventuell durch Anschluss eines anderen elektrischen Ger€tes. b) Ob der Stecker in Ordnung ist und ob derselbe fest in der Steckdose sitzt. c) Ob der Wasserhahn geƒffnet ist und Wasserdruck vorliegt. d) Ob der Ablaufschlauch frei von Knicken ist und das Wasser freien Ablauf hat. e) Ob das Flusensieb frei von Verschmutzungen ist. f) Ob das Waschfenster oder die T‚r fest verschlossen ist g) Ob der Thermostatknebel nicht auf STOP steht h) Ob die T‚r oder der Deckel des Ger€tes fest geschlossen ist

i) Ob Energievorrat vorhanden ist (Gasflasche, Akku, usw.)

Hinweis f•r K•hl- und Gefrierger€te Achtung! 1) Um voll funktionsf€hig zu sein, benƒtigt Ihr Ger€t nach dem Transport bis zu ca. 24 Stunden, in denen sich das K‚hlmittel stabilisiert. 2) Sofern es nicht vermeidbar ist und Sie das Ger€t sofort nach Aufstellung mit Gefriergut best‚cken wollen, m‚ssen Sie damit rechnen, dass die rote Warnlampe (je nach Ger€teausstattung) bis zur Stabilisierung des K‚hlkreislaufs aufleuchtet. Die K‚hlleistung beginnt jedoch vom Augenblick des Anschlusses an sich auf zu bauen. Garantiebedingungen f•r Elektro-Grossger€te DER HERSTELLER IST NICHT F„R TRANSPORTSCH…DEN VERANTWORTLICH, so dass eventuelle Nachreparaturen etc. nicht den herstellerseitigen Garantierichtlinien unterliegen. Dieses Ger€t wurde nach den modernsten Methoden hergestellt und gepr‚ft. Der Hersteller leistet unabh€ngig von der gesetzlichen Gew€hrleistungsverpflichtung des Verk€ufers / H€ndlers f‚r die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung f‚r 6 Monate, Garantie f‚r einwandfreies Material und fehlerfreie Fertigung. Der Garantieanspruch erlischt bei Eingriffen durch den K€ufer oder durch Dritte. Sch€den die durch unsachgem€•e Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgem€•en Anschluss oder Installationen, sowie durch hƒhere Gewalt oder sonstige €ussere Einfl‚sse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Ger€t auszutauschen. Ausgetauschte Teile oder ausgetauschte Ger€te gehen in unser Eigentum ‚ber. 13Nur wenn durch Nachbesserung(en) oder Umtausch des Ger€tes die herstellerseitig vorgesehene Nutzung endg‚ltig nicht zu erreichen sein sollte, kann der K€ufer aus Gew€hrleistung innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen. Schadenersatzanspr‚che, auch hinsichtlich Folgesch€den, sind, soweit sie nicht auf Vorsatz oder grober Fahrl€ssigkeit beruhen, ausgeschlossen. Bei unnƒtiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das f‚r unsere Dienstleistungen ‚bliche Zeit- und Wegeentgelt. Reklamationen sind unmittelbar nach Feststellung zu melden. (Ein Wechsel von Gl•hbirnen unterliegt nicht den Garantierichtlinien und wird von einem Kundendienstmonteur nur kostenpflichtig durchgef•hrt***. Der Garantieanspruch ist vom K€ufer, durch Vorlage der Kaufquittung, nachzuweisen. Diese Garantiezusage ist g‚ltig innerhalb der Bundesrepublik Deutschland. Kundendienstanschrift: Bundesrepublik Deutschland TechnikService24 Gold-Zack-Strasse 7 - 9 D-40822 MettmannInternet : www.ts24.de Telefonische Auftragsannahme : 01805-246060 (0,14 EUR pro Min. aus dem dt. Festnetz, mobil ggf. abweichend). GEFRIERGER…TE – NOTDIENST (ab 120 L Gefriervolumen – kein K‚hlvolumen!) Sollten Sie einmal ein Ersatzteil benƒtigen, kƒnnen Sie dies auch bei uns bestellen: Fax 02104-987 984Stand 01.10.2007 SERVICEABWICKLUNG ‡STERREICH Im Reklamationsfall w€hlt der Endverbraucher in ‡sterreich die zentrale Servicerufnummer von HTS Technik-Service24: 0820-520052 (max. 0,20 EUR pro Min. aus dem Ésterreichischen Festnetz, mobil ggf. abweichend). Druckfehler bzw. technische Çnderungen bleiben in dieser Bedienungsanleitung vorbehalten
