BEDIENUNGSANLEITUNG CN 228230 X BEKO

D Gebrauchsanweisung

Ihr Gerät verwendet ein umweltverträgliches Kältemittel, R600a (nur unter bestimmten Umständen brennbar). Um

einen einwandfreien Betrieb Ihres Gerätes sicherzustellen, beachten Sie bitte folgende Vorschriften:

 Die Luftzirkulation um das Gerät darf nicht behindert sein.

 Verwenden Sie außer der vom Hersteller empfohlenen, keine mechanischen Hilfsmittel, um den Abtauprozess zu

 Der Kältemittelkreislauf darf nicht beschädigt werden.

 Verwenden Sie im Lebensmittelaufbewahrungsbereich Ihres Gerätes keine elektrischen Geräte, es sei denn, sie

sind vom Hersteller empfohlen.

Children should be supervised to ensure that they do not play with the appliance.

Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels

Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für

ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das

Gerät zu benutzen ist.

Cet appareil ne sera pas utilisé par des personnes ayant capacites physiques, sensorielles

Wichtige Hinweise zu Ihrer Sicherheit! /13 Transporthinweise /14 Entsorgung /14 Geräteinstallation/Aufstellung /14 Elektrischer Anschluss /14 Lernen Sie Ihr neues Gerät kennen /15

or der ersten Inbetriebnahme /15 Einstellen der Betriebstemperatur /15 Kühlen /17 Gefrieren /18 Abtauen des Gerätes /18 Austausch der Innenbeleuchtungsglühbirne /19 Reinigung und Pflege /19 Praktische Tipps und Hinweise /20 Anwendungsbeispiele /21 Lebensmittel platzieren /21 Einstellungsempfehlungen /21 Normale Betriebsgeräusche /22 Praktische Tipps zum Energiesparen /22 Was mache ich, wenn... /23 Türanschlag umkehren /24 Technische Daten /24

please call the nearest authorized maintenance

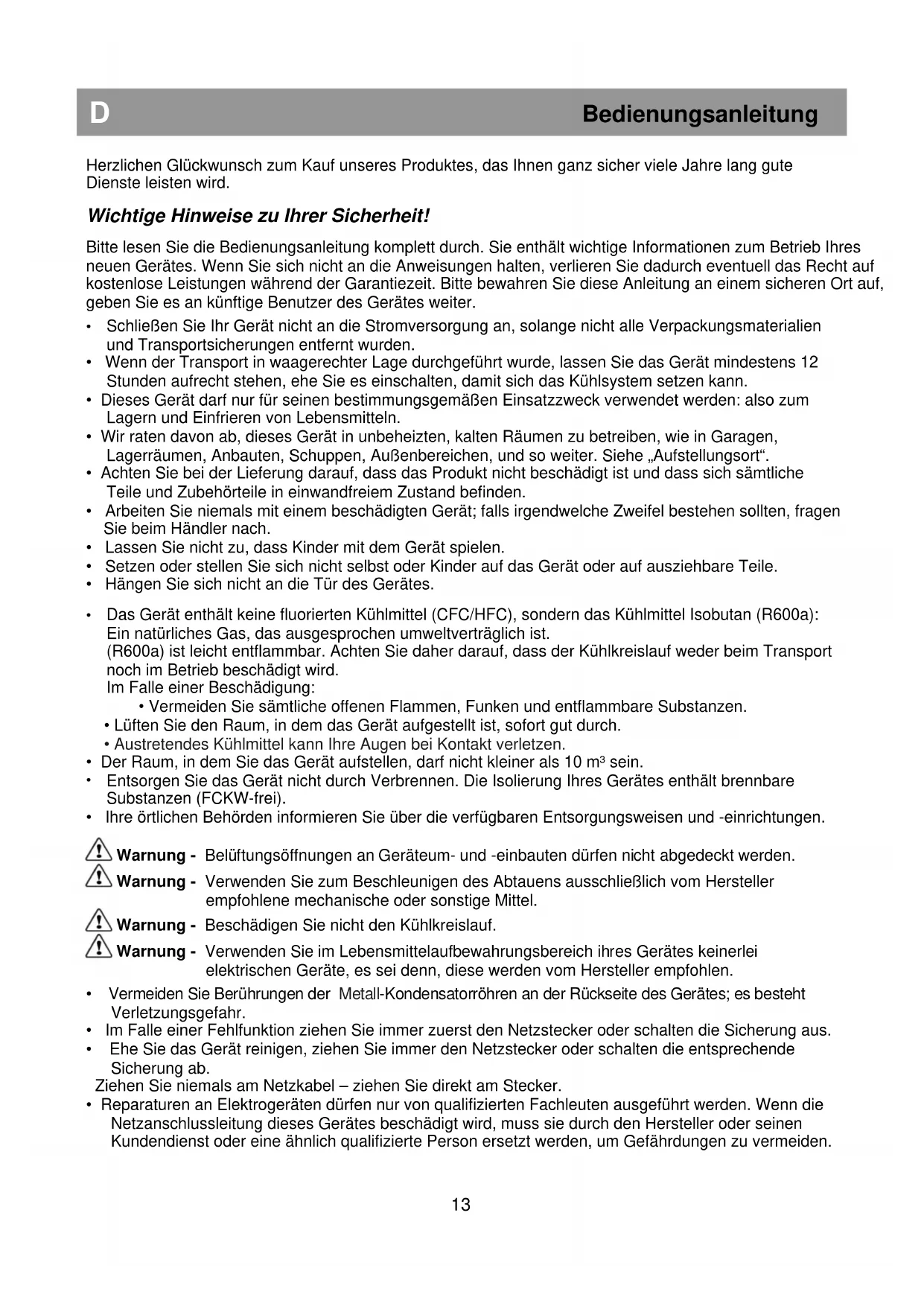

service for assistance.Herzlichen Glückwunsch zum Kauf unseres Produktes, das Ihnen ganz sicher viele Jahre lang gute

Dienste leisten wird.

Wichtige Hinweise zu Ihrer Sicherheit!

Bitte lesen Sie die Bedienungsanleitung komplett durch. Sie enthält wichtige Informationen zum Betrieb Ihres

neuen Gerätes. Wenn Sie sich nicht an die Anweisungen halten, verlieren Sie dadurch eventuell das Recht auf

kostenlose Leistungen während der Garantiezeit. Bitte bewahren Sie diese Anleitung an einem sicheren Ort auf,

geben Sie es an künftige Benutzer des Gerätes weiter.

Schließen Sie Ihr Gerät nicht an die Stromversorgung an, solange nicht alle Verpackungsmaterialien

und Transportsicherungen entfernt wurden.

• Wenn der Transport in waagerechter Lage durchgeführt wurde, lassen Sie das Gerät mindestens 12

Stunden aufrecht stehen, ehe Sie es einschalten, damit sich das Kühlsystem setzen kann.

• Dieses Gerät darf nur für seinen bestimmungsgemäßen Einsatzzweck verwendet werden: also zum

Lagern und Einfrieren von Lebensmitteln.

• Wir raten davon ab, dieses Gerät in unbeheizten, kalten Räumen zu betreiben, wie in Garagen,

Lagerräumen, Anbauten, Schuppen, Außenbereichen, und so weiter. Siehe „Aufstellungsort“.

• Achten Sie bei der Lieferung darauf, dass das Produkt nicht beschädigt ist und dass sich sämtliche

Teile und Zubehörteile in einwandfreiem Zustand befinden.

• Arbeiten Sie niemals mit einem beschädigten Gerät; falls irgendwelche Zweifel bestehen sollten, fragen

Sie beim Händler nach.

• Lassen Sie nicht zu, dass Kinder mit dem Gerät spielen.

• Setzen oder stellen Sie sich nicht selbst oder Kinder auf das Gerät oder auf ausziehbare Teile.

• Hängen Sie sich nicht an die Tür des Gerätes.

Das Gerät enthält keine fluorierten Kühlmittel (CFC/HFC), sondern das Kühlmittel Isobutan (R600a):

Ein natürliches Gas, das ausgesprochen umweltverträglich ist.

(R600a) ist leicht entflammbar. Achten Sie daher darauf, dass der Kühlkreislauf weder beim Transport

noch im Betrieb beschädigt wird.

Im Falle einer Beschädigung:

• Vermeiden Sie sämtliche offenen Flammen, Funken und entflammbare Substanzen.

• Lüften Sie den Raum, in dem das Gerät aufgestellt ist, sofort gut durch.

• Austretendes Kühlmittel kann Ihre Augen bei Kontakt verletzen.

• Der Raum, in dem Sie das Gerät aufstellen, darf nicht kleiner als 10 m³ sein.

Entsorgen Sie das Gerät nicht durch Verbrennen. Die Isolierung Ihres Gerätes enthält brennbare

Substanzen (FCKW-frei).

• Ihre örtlichen Behörden informieren Sie über die verfügbaren Entsorgungsweisen und -einrichtungen.

Warnung - Belüftungsöffnungen an Geräteum- und -einbauten dürfen nicht abgedeckt werden.

Warnung - Verwenden Sie zum Beschleunigen des Abtauens ausschließlich vom Hersteller

empfohlene mechanische oder sonstige Mittel.

Warnung - Beschädigen Sie nicht den Kühlkreislauf.

Warnung - Verwenden Sie im Lebensmittelaufbewahrungsbereich ihres Gerätes keinerlei

elektrischen Geräte, es sei denn, diese werden vom Hersteller empfohlen.

• Vermeiden Sie Berührungen der Metall-Kondensatorröhren an der Rückseite des Gerätes; es besteht

• Im Falle einer Fehlfunktion ziehen Sie immer zuerst den Netzstecker oder schalten die Sicherung aus.

• Ehe Sie das Gerät reinigen, ziehen Sie immer den Netzstecker oder schalten die entsprechende

Ziehen Sie niemals am Netzkabel – ziehen Sie direkt am Stecker.

• Reparaturen an Elektrogeräten dürfen nur von qualifizierten Fachleuten ausgeführt werden. Wenn die

Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen

Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

D Bedienungsanleitung14

Das Gerät sollte nur in aufrechter Position

transportiert werden.

Vergewissern Sie sich vor einem Probelauf im

Geschäft, dass die Produktverpackung unversehrt

Falls das Gerät in horizontaler Lage transportiert

wird, darf es erst in Betrieb genommen werden,

nachdem es nach dem Transport mindestens 12

Stunden aufrecht gestanden hat.

Das Gerät muss vor Regen, Feuchtigkeit und

anderen atmosphärischen Einflüssen geschützt

Der Hersteller haftet nicht, wenn

Sicherheitshinweise nicht beachtet werden.

Machen Sie das Gerät zunächst unbrauchbar.

Ziehen Sie den Netzstecker und schneiden Sie

das Stromkabel ab. Entfernen oder zerstören Sie

Schnappverschlüsse oder Riegel, eher Sie das

Gerät entsorgen. Auf diese Weise verhindern Sie,

dass sich Kinder selbst einsperren und ihr Leben

Geräteinstallation/Aufstellung

• Betreiben Sie das Gerät nicht in Räumen, in

denen die Temperatur unter 10 °C abfallen kann;

dies gilt insbesondere nachts und im Winter. In

Umgebungen mit geringerer Temperatur arbeitet

das Gerät möglicherweise nicht; dadurch wird die

Haltbarkeit eingelagerter Lebensmittel reduziert.

• Die Klimaklasse des Gerätes wird in der

technischen Broschüre und am Typenschild im

Inneren des Gerätes aufgeführt. Die Klimaklasse

gibt die zulässigen Umgebungstemperaturen an,

wie nachstehend aufgeführt.

Klimaklasse Umgebungstemperaturen

Stellen Sie das Gerät (wie in der Abbildung

gezeigt) ausschließlich in trockenen Räumen auf,

die gut belüftet werden können.

Vermeiden Sie direkte Sonneneinstrahlung und

nahe Wärmequellen wie Herde und Heizungen.

Falls dies nicht vermieden werden kann, sollten

die folgenden Mindestabstände eingehalten

• Sorgen Sie für eine ausreichende Belüftung des

• Achten Sie darauf, dass um das Gerät herum

genügend Raum ist, um ungehinderte

Luftzirkulation zu gewährleisten (Abbildung 3).

Bringen Sie die beiden mitgelieferten Distanzstücke

aus Kunststoff per Vierteldrehung am Kondensator

an der Rückseite des Gerätes an (Abbildung 4).

• Das Gerät sollte auf einer ebenen Fläche

aufgestellt werden. Die beiden Füße an der

Frontseite können nach Bedarf eingestellt werden

(Abbildung 5). Um sicherzustellen, dass das Gerät

gerade steht, drehen Sie die beiden Füße an der

Frontseite so lange im oder gegen den

Uhrzeigersinn, bis ein stabiler Bodenkontakt

Die richtige Einstellung der Füße verhindert

übermäßige Vibrationen und Geräusche.

Elektrischer Anschluss

Dieses Gerät muss geerdet werden.

• Vergewissern Sie sich, dass Stromart und

Stromspannung am Aufstellungsort des Gerätes

mit den Angaben auf dem Typenschild im

Innenraum des Gerätes übereinstimmen.

• Die elektrische Sicherheit des Gerätes ist nur dann

gewährleistet, wenn das hausinterne Erdungssystem

ordnungsgemäß installiert wurde.

• Achten Sie beim Aufstellen des Gerätes darauf,

dass das Stomkabel nicht darunter eingeklemmt

wird; dies kann zu Schäden am Kabel führen.

• Sorgen Sie dafür, dass der Stecker stets

zugänglich bleibt. Verwenden Sie keine

Mehrfachsteckdosen oder Verlängerungskabel

D Bedienungsanleitung15

Lernen Sie Ihr neues Gerät kennen

Die nachstehenden Angaben über Zubehörteile

werden nur zu Ihrer Information erwähnt. Die

aufgeführten Zubehörteile müssen nicht exakt mit

den Zubehörteilen Ihres Gerätes übereinstimmen.

3. Frischlebensmittellüfter

5. Verstellbare Ablagen

6. Gemüsefachabdeckung

7. Salat- und Gemüsefach

9. Eisschalenhalter und Eisschale

10. Schnelltiefkühlfach

11. Fächer zur Lagerung gefrorener Lebensmittel

12. Einstellbare Füße an der Vorderseite

13. Bereich für Milchprodukte

14. Ablage für Glasbehälter

16. Tiefkühlbereichlüfter

Die Lüfter sorgen für die richtige Luftzirkulation im

Vor der ersten Inbetriebnahme

Bevor Sie Ihr Gerät in Betrieb nehmen, sollten Sie

aus Sicherheitsgründen die folgenden Punkte

noch einmal kontrollieren:

• Steht das Gerät sicher und gerade auf dem

• Ist ausreichend Platz für gute Luftzirkulation

• Ist der Innenraum sauber? (Schauen Sie dazu

auch in den Abschnitt „Reinigung und Pflege“.)

• Schließen Sie das Gerät nun an die

Der Kompressor schaltet sich ein, beim Öffnen der

Kühlschranktür leuchtet die Innenbeleuchtung auf.

Geben Sie noch keine Lebensmittel in das

Kühlgerät, solange die gewünschte Temperatur

noch nicht erreicht ist.

Einstellen der Betriebstemperatur

Kühl- und Tiefkühlbereichtemperatur lassen sich

über das elektronische Display einstellen

Das ION-Symbol leuchtet ständig im Display und

zeigt an, dass Ihr Gerät mit einem Ionisator

Der Ionisator ist ein elektronisches Gerät, das die

Luft im Kühlbereich von Bakterien befreit. Ein

spezieller Algorithmus steuert den Einsatz dieses

Gerätes in bestimmten Zeitabständen.

Beim Öffnen der Kühlbereichtür schaltet sich der

Ionisator automatisch ab.

D BedienungsanleitungBeschreibung der Bedienfunktionen

Wenn Sie die Schnellkühltaste drücken, wird die

Innentemperatur über den voreingestellten Wert

hinaus weiter abgesenkt.

Diese Funktion dient dazu, Lebensmittel, die im

Kühlbereich aufbewahrt werden, schnell

Wenn Sie große Mengen Lebensmittel kühlen

möchten, sollten Sie diese Funktion vor dem

Einlagern der Lebensmittel einschalten. Die

Schnellkühlanzeige leuchtet bei aktiver

Schnellkühlfunktion . Zum Abbrechen dieser

Funktion drücken Sie die Schnellkühltaste noch

einmal. Die Schnellkühlanzeige erlischt, die

normalen Einstellungen werden wiederhergestellt.

Sofern Sie diese Funktion nicht vorzeitig

abschalten, wird das Schnellkühlen beendet,

sobald die nötige Temperatur erreicht ist. Nach 2

Stunden schaltet sich diese Funktion automatisch

Diese Funktion wird nach einem Stromausfall

nicht automatisch wieder eingeschaltet.

2- Schnellkühlanzeige

Dieses Symbol blinkt, wenn die

Schnellkühlfunktion aktiv ist.

3- Kühltemperatur einstellen

Mit dieser Funktion geben Sie die Temperatur des

Durch mehrmaliges Drücken dieser Taste stellen

Sie die Kühlbereichtemperatur auf 8 °, 6 °, 4 °

Temperatureinstellungsanzeige

Zeigt die für den Kühlbereich eingestellte

5- Kühlbereichtemperaturanzeige.

Die Anzeigen 8, 6, 4 und 2 leuchten ständig.

6- Tiefkühltemperatur einstellen

Mit dieser Funktion geben Sie die Temperatur des

Tiefkühlbereiches vor. Durch mehrmaliges

Drücken dieser Taste stellen Sie die

Tiefkühlbereichtemperatur auf -18 °, -20 °, -22 °

TemperatureinstellungsanzeigeZeigt die für den

Tiefkühlbereich eingestellte Temperatur an.

Die Anzeigen -24, -22, -20 und -18 leuchten

9- Schnellgefrierfunktion

Die Schnellgefrieranzeige leuchtet bei aktiver

Schnellgefrierfunktion auf. Zum Abbrechen dieser

Funktion drücken Sie die Schnellgefriertaste noch

einmal. Die Schnellgefrieranzeige erlischt, die

normalen Einstellungen werden wiederhergestellt.

Sofern Sie diese Funktion nicht vorzeitig

abschalten, wird das Schnellgefrieren beendet,

sobald die nötige Temperatur erreicht ist. Nach 4

Stunden schaltet sich diese Funktion

Wenn Sie große Mengen frischer Lebensmittel

einfrieren möchten, drücken Sie die

Schnellgefriertaste, bevor Sie die Lebensmittel in

den Tiefkühlbereich geben. Sollten Sie die

Schnellgefriertaste mehrmals innerhalb kurzer Zeit

drücken, spricht eine elektronische

Schutzschaltung an, die dafür sorgt, dass der

Kompressor nicht sofort anläuft.

Diese Funktion wird nach einem Stromausfall

nicht automatisch wieder eingeschaltet.

10- Schnellgefrieranzeige

Dieses Symbol blinkt, wenn die

Schnellgefrierfunktion aktiv ist.

11- Eco-Fuzzy (spezielle

Energiesparfunktion)

Zum Einschalten der Öko-Fuzzy-Funktion halten

Sie die Schnellgefriertaste 3 Sekunden lang

gedrückt. Spätestens sechs Stunden später

arbeitet Ihr Kühlgerät besonders ökonomisch; die

Energiesparanzeige leuchtet. Zum Abschalten der

Öko-Fuzzy-Funktion halten Sie die

Schnellgefriertaste erneut 3 Sekunden lang

12- Hochtemperatur-/Fehler-Warnanzeige

Diese Leuchte signalisiert zu hohe

Innentemperaturen und sonstige Fehler.

D Bedienungsanleitung

Die Energiesparanzeige leuchtet, wenn die

Gefrierbereichtemperatur auf -

18 °C eingestellt ist.

Die Energiesparanzeige erlischt, wenn Sie

Schnellkühlen oder Schnellgefrieren zuschalten.

14- Ionisatoranzeigeleuchte

Die Anzeige leuchtet ständig. Diese Leuchte zeigt

an, dass Ihr Kühlschrank gegen Bakterienbefall

15- Energiesparmodus

Halten Sie die Schnellkühlen-Taste 3 Sekunden

lang gedrückt; das Energiesparsymbol leuchtet

auf. Das Gerät wechselt in den

Energiesparmodus, wenn 10 Minuten lang keine

Tasten betätigt werden und die Tür nicht geöffnet

wird. Im Energiesparmodus erlöschen sämtliche

Display-Symbole mit Ausnahme des

Der Energiesparmodus wird aufgehoben, sobald

Tasten betätigt werden oder die Tür geöffnet wird.

Das Display zeigt wieder die normalen Symbole.

Zum manuellen Abschalten des

Energiesparmodus halten Sie die

Schnellgefriertaste erneut 3 Sekunden lang

gedrückt: Das Energiesparsymbol erlischt.

Halten Sie die Schnellkühlen- und die

Schnellgefrieren-Tasten gleichzeitig 3 Sekunden

lang gedrückt. Das Tastensperre-Symbol leuchtet

auf, die Tastensperre ist aktiv. Bei aktiver

Tastensperre reagiert das Gerät nicht auf

Tastenbetätigungen. Halten Sie die

Schnellkühlen- und die Schnellgefrieren-Tasten

erneut gleichzeitig 3 Sekunden lang gedrückt. Das

Tastensperre-Symbol erlischt, die Tastensperre

Lagern von Lebensmitteln

Der Kühlbereich ist zur kurzfristigen Lagerung

von frischen Lebensmitteln und Getränken

Lagern Sie Milchprodukte im dafür vorgesehenen

Bereich des Kühlschranks.

Flaschen können Sie im Flaschenhalter oder in

der Flaschenablage der Tür aufbewahren.

Rohes Fleisch geben Sie am besten in einen

Polyethylen-Beutel (PE) und lagern diesen auf der

zweitobersten Ablage des Kühlschranks.

Lassen Sie heiße Speisen und Getränke immer

erst auf Raumtemperatur abkühlen, bevor Sie

diese in den Kühlschrank stellen.

Wir empfehlen, keine gefrorenen Lebensmittel

über der Gemüsefachabdeckung aufzutauen.

Die restlichen Ablagen können Sie auch zum

Lagern Sie hochprozentigen Alkohol nur aufrecht

stehend und fest verschlossen.

Lagern Sie keine explosiven Substanzen oder

Behälter mit brennbaren Treibgasen (Sprühsahne,

Sprühdosen, usw.) im Kühlgerät. Es besteht

D Bedienungsanleitung18

Einfrieren von Lebensmitteln

Der Gefrierbereich ist mit dem Symbol

In Ihrem Gerät können Sie frische Nahrungsmittel

einfrieren und auch bereits gefrorene Lebensmittel

lagern. Bitte beachten Sie dazu die Empfehlungen

auf der Verpackung der Lebensmittel.

Frieren Sie keine kohlensäurehaltigen Getränke

ein: Die Flaschen können beim Einfrieren platzen.

Gehen Sie umsichtig mit gefrorenen Produkten

wie farbigen Eiswürfeln um.

Überschreiten Sie die Tiefkühlkapazität Ihres

Geräts innerhalb von 24 Stunden nicht. Beachten

Sie dazu die technische Broschüre.

Um eine hohe Qualität der Lebensmittel zu

bewahren, müssen Nahrungsmittel so schnell wie

möglich eingefroren werden.

Dadurch sollte die Gefrierkapazität nicht

überschritten werden und die Innentemperatur d

Kühlgerätes nicht ansteigen.

Trennen Sie bereits gefrorene Lebensmittel

grundsätzlich von Nahrungsmitteln, die gerade

erst in des Kühlgerät gegeben wurden.

Beim Einfrieren heißer Speisen arbeitet der

Kompressor so lange, bis die Lebensmittel

komplett gefroren sind. Dies kann vorübergehend

zu einer stärkeren Abkühlung des Kühlbereiches

Machen Sie sich keine Sorgen, falls sich die

Gerätetüren kurz nach dem Schließen nur mit

Mühe öffnen lassen sollten. Dies liegt daran, dass

sich die Druckunterschiede zwischen Innenraum

und Umgebung erst einmal ausgleichen müssen.

Nach ein paar Minuten lässt sich die Tür ganz

Nach dem Schließen der Tür hören Sie ein

Vakuumgeräusch. Dies ist völlig normal.

Herstellung von Eiswürfeln

Füllen Sie die Eiswürfelschale zu etwa 3/4 mit

Wasser und stellen Sie diese ins Tiefkühlfach.

Sobald sich das Wasser in Eis verwandelt hat,

können Sie die Eiswürfel herausnehmen.

Benutzen Sie niemals scharfe Gegenstände wie

Messer oder Gabeln zum Herauslösen der

Eiswürfel. Es besteht Verletzungsgefahr!

Lassen Sie die Eiswürfel lieber etwas antauen

oder tauchen Sie den Boden der Schale einen

Moment lang in Wasser.

Ihr Gerät ist ein Kühlschrank ohne Reifbildung.

Das bedeutet, dass sich kein Eis im

Lebensmittelbereich anlagert.

Das Gerät taut sich daher bei Bedarf automatisch

über eine Verdunstungsvorrichtung ab. Das

Wasser sammelt sich in einem Reservoir an der

Rückseite des Gerätes und verdunstet durch die

Kompressorwärme automatisch.

Achten Sie darauf, dass das Reservoir richtig

oberhalb des Kompressors angebracht ist.

Die Lüfter sorgen für die Zirkulation kalter Luft

innerhalb des Gerätes. Schieben Sie niemals

Gegenstände durch die Schutzabdeckung. Achten

Sie darauf, dass Kinder nicht mit den Lüftern

Lagern Sie niemals Behälter mit entflammbaren

Treibgasen (z. B. Sahnespender, Spraydosen,

usw.) oder explosiven Stoffen.

Decken Sie niemals Ablagen mit Folien oder

ähnlichen Materialien ab; dies behindert die

Gestatten Sie Kindern nicht, mit dem Gerät oder

den Bedienelementen zu spielen.

Verhindern Sie ein Blockieren der Lüfter und ihrer

Abdeckungen, damit das Gerät stets optimal

arbeiten kann. (Abbildungen 9 und 10)

Ihr Gerät ist mit zwei Kühlkreislüftern ausgestattet,

die für die gute Kühlleistung des Gerätes sehr

wichtig sind. Achten Sie darauf, dass die Lüfter

nicht blockiert werden und dadurch anhalten; dies

kann zum Beispiel geschehen, wenn Lebensmittel

dagegen stoßen. Ein blockierter Lüfter kann zum

Ansteigen der Innentemperatur und zum Auftauen

D Bedienungsanleitung19

Austausch der Innenbeleuchtung

Falls die Innenbeleuchtung einmal ausfallen sollte,

kann das Leuchtmittel leicht ersetzt werden.

Trennen Sie das Kühlgerät zunächst von der

Stromversorgung, indem Sie den Netzstecker

ziehen. Nehmen Sie einen

Schlitzschraubendreher zur Hand, setzen Sie die

Klinge vorsichtig in den linken Spalt zwischen

Lampenabdeckung und Innenwand. Bewegen Sie

den Griff des Schraubendrehers vorsichtig nach

links, bis sich der linke Stift der Abdeckung löst.

Dies wiederholen Sie mit dem rechten Spalt, hier

bewegen Sie den Griff des Schraubendrehers

entsprechend vorsichtig nach rechts. Wenn beide

Seiten gelöst sind, lässt sich die Abdeckung leicht

Kontrollieren Sie dann, ob das Leuchtmittel richtig

Verbinden Sie das Gerät mit der

Stromversorgung. Sollte das Licht noch immer

nicht aufleuchten, erwerben Sie ein neues

Leuchtmittel (E14-Gewinde, maximal 15 Watt) im

Elektrofachhandel und schrauben dieses ein.

Entsorgen Sie das ausgebrannte Leuchtmittel

sofort und mit Vorsicht.

Nach dem Austausch des Leuchtmittels setzen

Sie die Abdeckung wieder wie zuvor auf. Achten

Sie darauf, dass die Abdeckung richtig einrastet.

Reinigung und Pflege

Innen- und Außenflächen

Vor dem Reinigen des Gerätes ziehen Sie

immer den Netzstecker oder schalten die

Reinigen Sie die Außenseite mit lauwarmem

Wasser und einem milden Reinigungsmittel.

Verwenden Sie niemals scharfe Reinigungsmittel,

Scheuermittel oder saure Reiniger.

Wischen Sie den Innenraum trocken.

Achten Sie darauf, dass kein Wasser an die

elektrischen Anschlüsse der Temperatursteuerung

oder der Innenbeleuchtung gerät.

Falls Sie das Gerät längere Zeit nicht benutzen

sollten, ziehen Sie den Netzstecker und nehmen

sämtliche Lebensmittel heraus. Reinigen Sie das

Gerät und lassen Sie die Tür geöffnet.

Um das Äußere des Gerätes ansprechend zu

erhalten, können Sie die Außenflächen und das

Tür-Zubehör mit Silikonwachs polieren.

Reinigen Sie den Kondensator an der Rückseite

des Gerätes einmal jährlich mit einer Bürste oder

einem Staubsauger. Staubansammlungen führen

zu höherem Energieverbrauch.

Überprüfen Sie die Türdichtungen in

regelmäßigen Abständen.

Reinigen Sie diese lediglich mit etwas Wasser und

wischen Sie sie danach gründlich trocknen.

Reinigung von Zubehörteilen

Nehmen Sie sämtliche Lebensmittel aus den

Heben Sie die Abdeckung der Ablage an und

ziehen Sie diese zur Seite weg.

Nehmen Sie den Boden der Ablage heraus, indem

Sie diesen nach oben drücken.

Sammelbehälter (Pfanne):

Achten Sie darauf, dass die Pfanne an der

Rückwand des Gerätes immer sauber ist.

Lösen Sie den Schnappverschluss der Pfanne

vorsichtig vom Kompressor, indem Sie mit einem

Werkzeug (z. B. einem Schraubenzieher) sanft

dagegen drücken; auf diese Weise können Sie die

Pfanne herausnehmen.

Heben Sie die Pfanne an, reinigen Sie diese und

wischen Sie sie trocken.

Setzen Sie die Teile in umgekehrter Reihenfolge

Gemüsefach oder Schubladen:

Schubladen ziehen Sie zum Reinigen so weit wie

möglich heraus, kippen sie nach oben und ziehen

sie dann komplett heraus (Abbildungen 7-8).

D BedienungsanleitungPraktische Tipps und Hinweise

• Säubern Sie frische Lebensmittel und Gemüse,

bevor Sie sie in das Gemüsefach legen.

• Bevor Sie Nahrungsmittel in den Kühlschrank

legen, wickeln Sie sie ein oder geben sie in einen

geeigneten Behälter.

• Geben Sie Nahrungsmittel, die sich nicht zur

Lagerung bei niedrigen Temperaturen eignen

(zum Beispiel Ananas, Melonen, Gurken,

Tomaten, usw.), zuvor in Polyethylenbeutel (PE).

• Stark riechende Lebensmittel oder Lebensmittel,

die leicht den Geruch anderer Lebensmittel

annehmen, sollten luft- und geruchsdicht verpackt

• Bewahren Sie frische Lebensmittel getrennt von

bereits zubereiteten Lebensmitteln auf, damit sich

keine Bakterien ausbreiten können.

• Bewahren Sie frisches Fleisch nicht länger als

zwei bis drei Tage im Kühlschrank auf.

• Holen Sie Reste von Lebensmitteln aus

Konserven aus der Dose heraus und geben Sie

diese in einen geeigneten Behälter.

• Beachten Sie das Mindesthaltbarkeitsdatum auf

der Verpackung des Lebensmittels.

• Achten Sie darauf, die Luftzirkulation im

Innenraum des Gerätes nicht zu behindern.

• Bewahren Sie niemals gefährliche oder gar

giftige Substanzen in Ihrem Kühlgerät auf.

• Überprüfen Sie Lebensmittel, die über eine

längere Zeit gelagert wurden, ob sie sich noch

• Bewahren Sie frische und bereits zubereitete

Lebensmittel nicht im selben Behälter auf.

• Um unnötigen Energieverbrauch zu vermeiden,

halten Sie die Tür nur so lange wie nötig geöffnet.

• Entfernen Sie Eisansammlungen niemals mit

harten oder scharfen Gegenständen.

• Geben Sie keine heißen Speisen in das Gerät.

• Geben Sie Lebensmittel zum Auftauen in einen

Behälter, aus dem das Tauwasser ablaufen kann.

• Achten Sie beim Einfrieren frischer Lebensmittel

darauf, die maximal zulässige Gefrierkapazität

nicht zu überschreiten (lesen Sie dazu im

Abschnitt „Gefrieren“ nach).

• Geben Sie Kindern keine Eiscreme und kein

Wassereis, das Sie gerade eben dem Tiefkühlfach

Die niedrigen Temperaturen können zu

Erfrierungen an den Lippen führen.

• Frieren Sie aufgetaute Lebensmittel nicht wieder

ein; aufgetaute Lebensmittel müssen innerhalb

von 24 Stunden verbraucht werden.

Ausschließlich gekochte Nahrungsmittel dürfen

wieder eingefroren werden.

• Nehmen Sie gefrorene Lebensmittel nicht mit

feuchten Händen heraus.

• Lagern Sie nur frische und einwandfreie

• Verwenden Sie grundsätzlich geeignetes

Verpackungsmaterial, damit Lebensmittel keine

Fremdgerüche annehmen oder verderben.

• Halten Sie sich beim Lagern von

handelsüblichen Tiefkühlspeisen an die Hinweise

• Frieren Sie zubereitete Nahrungsmittel in kleinen

Mengen ein. Dadurch braucht das Einfrieren nur

wenig Zeit, die Qualität des Lebensmittels bleibt

• Frieren Sie Flüssigkeiten nicht in dicht

verschlossenen Flaschen oder Behältern ein.

Die Flaschen/Behälter können bei niedrigen

Temperaturen platzen.

• Transportieren Sie gefrorene Lebensmittel in

geeigneten Taschen und geben Sie sie so schnell

wie möglich in das Gefrierfach.

Tauen Sie Tiefkühlkost immer im Kühlschrank auf.

D BedienungsanleitungAnwendungsbeispiele

Weißwein, Bier und Mineralwasser Vor dem Verzehr kühlen

Bananen Nicht im Kühlschrank lagern

Fisch oder Innereien Nur in Polyethylenbeuteln lagern

Luftdichte Behälter oder Polyethylenbeutel

verwenden; am besten eine Stunde vor dem

Verzehr aus dem Kühlschrank nehmen

Nur kurzzeitig lagern, luftdicht einwickeln oder

Rohes Fleisch und Geflügel

Nicht zusammen mit empfindlichen Lebensmitteln

wie gekochter Nahrung oder Milch lagern

Lebensmittel platzieren

Tiefkühlbereich-Ablagen

Verschiedene gefrorene Lebensmittel wie Fleisch,

Fisch, Speiseeis, Gemüse etc.

Lebensmittel in Pfannen, Töpfen, auf

abgedeckten Tellern, in geschlossenen Behältern

Kühlbereich-Türablagen

Kleine, verpackte Lebensmittelprodukte oder

Getränke (zum Beispiel Milch, Saft und Bier)

Gemüsefach Gemüse und Früchte

Milch- und Wurstprodukte (Käse, Butter, Salami

Einstellungsempfehlungen

-18 °C oder -20 °C 4 °C Dies ist die allgemein emp fohlene Einstellung.

-22 °C oder -24 °C 4 °C Diese Einstellungen empfehlen wir bei

Umgebungstemperaturen über 30 °C.

Schnellgefrieren 4 °C Diese Funktion nutzen Sie zum Einfrieren von

Lebensmitteln in kurzer Zeit. Nach Abschluss

wechselt Ihr Kühlschrank wieder zur zuvor

eingestellten Betriebsart.

-18 °C und kälter 2 °C Halten Sie sich an diese Einstellung, falls Sie

meinen, dass der Kühlbereich aufgrund zu hoher

Außentemperatur, der Nähe zu Wärmequellen

oder zu häufiges Öffnen und Schließen der

Kühlschranktür nicht kalt genug wird.

-18 °C und kälter Schnellkühlen

Verwenden Sie diese Einstellung, wenn der

Kühlbereich überladen ist oder Sie die Inhalte

schneller abkühlen möchten. Wir empfehlen, die

Schnellkühlfunktion 4 bis 8 Stunden vor dem

Einlagern frischer Lebensmittel einzuschalten.

D Bedienungsanleitung

D Bedienungsanleitung

Normale Betriebsgeräusche

Während des Betriebs Ihres Kühlgerätes

können einige Geräusche vom Kühlsystem

erzeugt werden, die völlig normal sind:

• Gurgelnde, zischende oder blubbernde

Geräusche entstehen durch den Umlauf des

Kühlmittels im Kühlsystem. Diese Geräusche

können auch nach dem Stoppen des

Kompressors noch einige Zeit zu hören sein.

• Kurze Knackgeräusche entstehen durch

Ausdehnen und Zusammenziehen der

Innenwände und Fächer innerhalb des Gehäuses.

• Summende, pulsierende oder hohe

Summgeräusche werden durch den Kompressor

erzeugt. Diese Geräusche können beim Anlauf

des Kompressors etwas lauter sein und werden

leiser, wenn das Gerät seine Betriebstemperatur

Damit es nicht zu unnötigen Vibrationen und

störenden Geräuschen kommt, achten Sie

• Ihr Kühlschrank komplett gerade auf allen vier

• Ihr Kühlschrank keine Wände, angrenzende

Objekte sowie Küchenschränke oder sonstige

• Sich Dosen, Flaschen oder Geschirr im Inneren

des Kühlschranks nicht berühren und zu rattern

• Sämtliche Ablagen und Fächer richtig im

Innenraum des Kühlschranks und der Türen

Praktische Tipps zum Energiesparen

1. Sorgen Sie dafür, dass das Gerät an einer gut

belüfteten Stelle und nicht in der Nähe von

Wärmequellen (Herd, Heizung, usw.) aufgestellt

wird. Achten Sie gleichzeitig darauf, dass das

Gerät nicht im prallen Sonnenlicht steht.

2. Sorgen Sie dafür, dass gekühlte oder gefrorene

Speisen so schnell wie möglich in das Gerät

gegeben werden; dies gilt natürlich insbesondere

im Sommer. Wir empfehlen, Kühltaschen zum

Transport von Lebensmitteln zu verwenden.

3. Geben Sie Speisen zum Auftauen in den

Kühlbereich. Vergessen Sie nicht, die Speisen in

einen Behälter zu geben, damit kein Tauwasser in

den Kühlbereich ausläuft. Beginnen Sie

mindestens 24 Stunden im Voraus mit dem

Versuchen Sie, die Tür so selten wie möglich zu

5. Öffnen Sie die Tür des Gerätes nicht unnötig,

achten Sie darauf, dass die Tür anschließend

wieder richtig geschlossen wird. Bei geöffneten

Türen dringt warme Luft in den Kühl- oder

Tiefkühlbereich ein, das Gerät braucht mehr

Energie zum Kühlen der Lebensmittel. Öffnen Sie

die Türen daher möglichst selten – so sparen Sie

Energie und lagern Ihre Lebensmittel bei

optimalen Temperaturen.

6. Das maximale TK-Stauvolumen wird ohne

mittlere und obere Schublade im Tiefkühlfach

erreicht. Der Energieverbrauch Ihres Gerätes

wurde bei komplett gefülltem Tiefkühlfach ohne

mittlere und obere Schublade ermittelt.

7. Achten Sie darauf, dass das Tiefkühllüfter-

nicht durch Lebensmittel blockiert wird. Damit das

Fach effizient gekühlt werden kann, muss zur

Gewährleistung der erforderlichen Luftzirkulation

ein Mindestabstand von 3 cm vor dem

Tiefkühllüfter-Gitter eingehalten werden.

8. „Energiesparfunktion“ aktivieren. Wenn die

Energiesparfunktion aktiv ist, werden alle Symbole

mit Ausnahme des Energiesparsymbols am

Display ausgeschaltet. Alle Symbole leuchten,

wenn die Kühlbereichstür geöffnet oder das

Display berührt wird.

9. Wir empfehlen eine Temperatur von +4 °C im

variablen Fach, eine Temperatur von -20 °C im

Tiefkühlbereich.Was mache ich, wenn...

1 - Das Gerät arbeitet nicht, obwohl es

• Kontrollieren Sie, ob der Netzstecker richtig

• Überprüfen Sie, ob die Stromversorgung arbeitet

oder vielleicht eine Sicherung herausgesprungen

• Vergewissern Sie sich, dass die

Temperatursteuerung richtig eingestellt ist!

2 - Der Strom ist ausgefallen.

Halten Sie die Tür des Gerätes geschlossen.

Gefrorene Lebensmittel nehmen keinen Schaden,

solange der Stromausfall nicht länger dauert, als

unter ‘„Haltezeit nach Ausfall“ (Stunden) in der

technischen Broschüre angegeben. Falls der

Stromausfall länger andauern sollte, kontrollieren

Sie die Lebensmitteln und brauchen sie sofort auf.

Sie können die angetauten Lebensmittel auch

kochen und danach erneut einfrieren.

3 - Die Innenbeleuchtung funktioniert nicht.

Überprüfen Sie die Stromversorgung!

Vergewissern Sie sich, dass die Glühbirne richtig

sitzt! Ziehen Sie den Netzstecker, bevor Sie die

Glühbirne überprüfen.

(Lesen Sie dazu auch den Abschnitt „Austausch

der Innenbeleuchtungsglühbirne“)

4 – Hochtemperaturalarm wird signalisiert

Falls die aktuelle Kühlbereichtemperatur einen

bestimmten Wert überschreitet, leuchtet das

Alarmsymbol im Display auf (Abb. 2/11). Das

Alarmsymbol erlischt, wenn die

Kühlbereichtemperatur wieder abgesunken ist.

In folgenden Situationen kann es zum Auslösen

des Hochtemperaturalarms kommen:

a) Einlagern warmer Lebensmittel

b) Eindringen von Warmluft in den Kühlbereich

c) Längeres Offenstehen der Kühlschranktür

Falls der Hochtemperaturalarm länger als 24

Stunden ausgelöst bleibt, wenden Sie sich bitte an

Der Hochtemperaturalarm kann innerhalb 24

Stunden nach Anschluss des Gerätes an das

Stromnetz nicht ausgelöst werden.

Fehlermeldungen werden angezeigt, ein

Alarm wird signalisiert

Falls Fehler in der Verkabelung des Gerätes

auftreten sollte, blinkt das Alarmsymbol im Display

, gleichzeitig blinkt eine entsprechende

Wenn bestimmte Zeichenfolgen (E0, E3, usw.) im

Display angezeigt werden sollten, wenden Sie

sich bitte an den Kundendienst.

Nachdem der Fehler behoben ist, erlischt das

6 – Die aktuelle Kühlbereichtemperatur wird

nicht richtig angezeigt

Das Gerät dosiert seine Kühlungsleistung

entsprechend der vorgegebenen

Kühlbereichtemperatur. Die aktuelle, im Display

angezeigte, Kühlbereichtemperatur erreicht den

vorgegebenen Wert, sobald d

ie nötige Temperatur

Die aktuelle, im Display angezeigte,

Kühlbereichtemperatur kann aus folgenden

a) Die Kühlschranktür wurde häufig

geöffnet/geschlossen.

b) Warme Lebensmittel wurden in das Gerät

c) Die Kühlschranktür blieb längere Zeit geöffnet

7 - Sonstige mögliche Fehlfunktionen

Nicht jede Fehlfunktion ist ein Fall für unseren

Kundendienst. In vielen Fällen können Sie das

Problem selbst lösen, ohne dabei Hilfe von Außen

in Anspruch nehmen zu müssen.

Ehe Sie sich an den Kundendienst wenden,

überprüfen Sie zunächst, ob die Fehlfunktion

durch einen Bedienungsfehler verursacht wurde.

Falls dies der Fall ist, Sie aber dennoch den

Kundendienst in Anspruch nehmen, wird Ihnen

auch innerhalb der Garantiezeit eine Gebühr in

Falls das Problem bestehen bleibt, wenden Sie

sich an Ihren Händler oder an den Kundendienst.

Halten Sie beim Anruf Typbezeichnung und

Seriennummer Ihres Gerätes bereit. Das

Typenschild befindet sich innen.

D BedienungsanleitungTechnische daten

CN228230 & CN 28230 X Gerätetyp

FROST-FREE KÜHL-GEFRIER-Typ II Bruttogesamtvolumen (l) 298

Nutzbares Gesamtvolumen (l) 266

Nutzbares Gefriervolumen (l) 90

Nutzbares Kühlschrankvolumen 176

Gefrierkapazität (kg / 24 h) 5

Energieklasse (1) A++

Stromverbrauch (KWh / Jahr) (2) 243

Netzausfallautonomie (h) 17

Betriebsgeräusch [dB(A) re 1 pW] 41

Ökologisch verträgliches Kühlmittel R600a

(1) Energie-Effizienz-Klassen A+++. . . D (die Effizienzklassen für Elektrogeräte reichen von A+++ =

niedrigster Verbrauch bis D = hoher Verbrauch)

(2) Der tatsächliche Stromverbrauch hängt von Einsatzbedingungen und Aufstellort ab.

Im Gerät befindet sich ein integrierter Summer,

der ertönt, wenn die Kühlschranktür länger als

eine Minute geöffnet bleibt. Dieser Alarm

wiederholt sich und erinnert Sie daran, die

Kühlschranktür wieder zu schließen.

Die Tür des Gefrierbereiches wird nicht durch

einen solchen Alarm überwacht.

Zum Stoppen des Alarms drücken Sie eine

beliebige Taste am Bedienfeld oder schließen

einfach die Tür. Der Alarm bleibt bis zum nächsten

Auslösen abgeschaltet.

Das Symbol am Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht mit

dem Hausmüll entsorgt werden darf. Stattdessen muss es bei einer geeigneten Sammelstelle zum

Recycling elektrischer und elektronischer Altgeräte abgegeben werden. Durch ordnungsgemäße

Entsorgung dieses Produktes tragen Sie dazu bei, negative Auswirkungen auf Umwelt und

Gesundheit abzuwenden, die durch unsachgemäße Entsorgung dieses Produktes entstehen können.

Detaillierte Informationen zum Recycling dieses Produktes erhalten Sie von Ihrer örtlichen

Stadtverwaltung, Ihren Entsorgungsdiensten oder beim Händler, bei dem Sie das Produkt erworben

D Bedienungsanleitung

Türanschlag umkehren

Die Tür Ihres Kühlschranks kann zu beiden Seiten

hin geöffnet werden, um Ihnen größere Flexibilität

bei Aufstellung und Bedienung zu ermöglichen.

Wenn Sie die Tür zur anderen Seite hin öffnen

möchten, wenden Sie sich bitte an das

nächstgelegene, autorisierte Servicecenter.Nous vous félicitons d’avoir choisi l’un de nos produits qui vous procurera certainement de
