BEDIENUNGSANLEITUNG PXIBT100.2 KICKER
Benutzerhandbuch | Deutsch
VERSTÄRKER DER PXIBT
KICKER-Vertragshandler:
Kaufdatum:
Seriennummer:
WICHITGE SICHERHEITSWANNUNG: DER ANHALTENDE, FORTLAUFENDE BETRIEB EINES VERSTÄRKERS IN ÜBERSTEUERTER ODER ABGHEACKTER WEISE KANN DAZU FÜRHEN, DASS SICH DAS AUDIO-SYSTEM UBERHITZ TUND IN BRAND GERAT, WAS ZU EINER SCHWEREN BECHÄDIGUNG DER KOMPONENTEN UND/DER DES FAHRZEUGS FÜRHEN KANN. KICKER-PRODUKTE KÖNNEN LAUTSTARKEPEGEL ERZEUGEN, DIE DAS GEHÖR PERMANENT SCHÄDIGEN KÖNNEN! WENN DIE LAUTSTARKE EINES SYSTEM BIS ZU EINER HÖRBALEN VERZERRUNG ERHOHT WRD, KANN DAS GEHÖR SCHWERER ALS MIT EINEM NICT VERZERRTEN SYSTEM MIT DEM GLEICHEN LAUTSTARKEPEGEL GESCHÄDIGT WERDEN. DIE SCHIMERZSCHWelle Ist IMMER Ein INDIKATOR, DASS DER LAUTSTARKEPEGEL ZU HOCH IST UND DAS GEHÖR PERMANENT SCHÄDIGEN KANN. LASSEN SIE GESUNDEN MENCHANVERSTAND WALTEN, WENN SIE DIE LAUTSTARKE EINSTELLLEN.
LEISTUNG
Modell:
RMS-Leistung bei 4 Ohm
RMS-Leistung bei 2 Ohm
Auswahlbarer 12dB Hochpass-Crossover
Frequenzgang
RCA Pre-Out-Spannung
S/N-Verhältnis
AUX-Eingangsempfindlichkeit
USB-Audioeingang/Ladung
Lange [Zoll, cm]
Höhe [Zoll, cm]
Breite [Zoll, cm]
PXIBT100.2
25 Watt x 2
50 Watt x 2
AUS, 60Hz, 80Hz, 120Hz
20Hz - 20kHz (+/-1dB)
4.5VRMS
90dB
500mV
5V/1A
7,17,8
1-5/8,4
3-7/16,8,7
Profi-Tipp: Um die Beste Leistung von Ihr dem neuen KICKER-Verträger zu erhalten und die Garantie um ein Jahr zu verlangem, verwenden Sie originale KICKER-Zubehörnteile und Kabel.
INSTALLATION

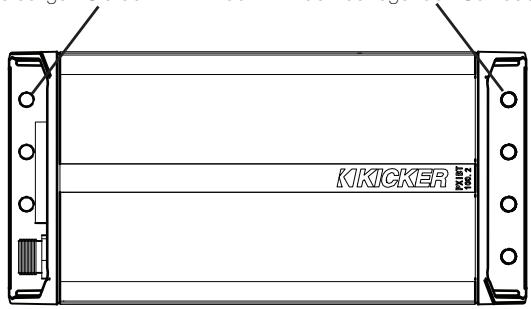

Befestigung: Wahlen Sie eine strukturrell robuste Stelle für die Befestigung Ihres KICKER PXIBT100.2. Stellen Sie sicher, dass sich hinter den Schraubenlöchem keine Objekte befinden. Wahlen Sie eine Stelle, die eine offene Belüfung von mindestens 4 Zoll (10 cm) für den Veränder erlaubt. Bohren Sie vier Lächern mit einem 7/64 Zoll (3 mm) Bohrer und befestigen Sie den Veränder mit den beiliegenden Schrauben (Nummer 8). Befestigen Sie die Einheit hinter der Verkleidung unter dem Sitz oder an einer anderen sicheren, wettergeschützten Stelle.
Befestigen Sie den PXIBT100.2 mit den beiliegenden Schrauben.

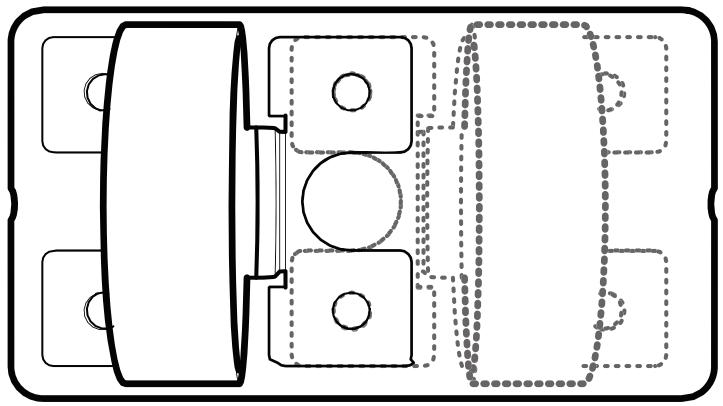

Die Montageklemme an der Remoteleiste kann links oder rechts an der Rückseite der Fernbedienung angebracht werden.

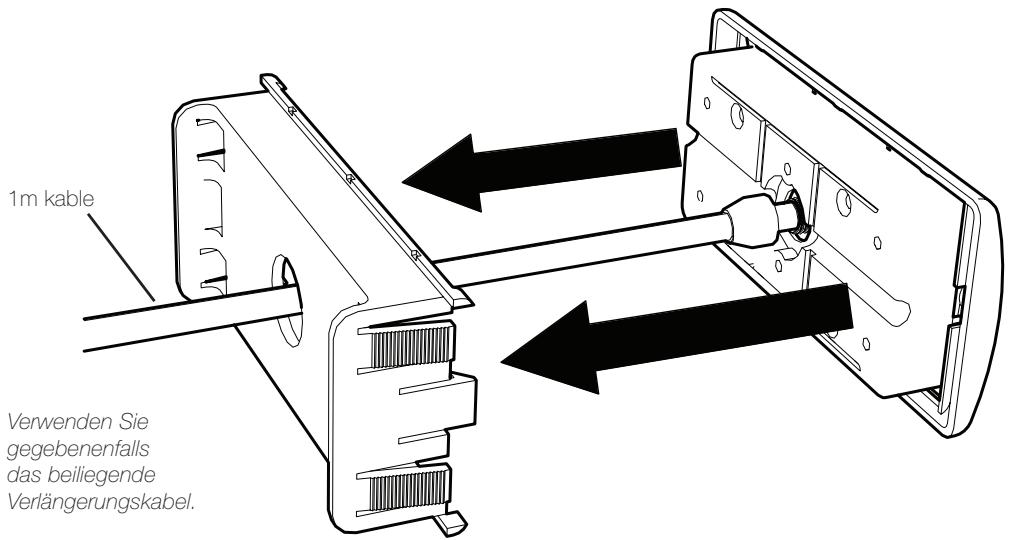

Verwenden Sie die beiliegende Befestigungslatte für den angepassten Einbau der Fernbedienung. Bohren Sie nicht in Kabel oder Fahrzeuganlagen. Die sichere Befestigung der Einheit und der Fernbedienung sind ihre alleinige Verantwortung. Die Schablone unter hilft Ihnen bei der Installation.
Breite: 86mm
Höhe: 41mm
Tiefe: 18mm

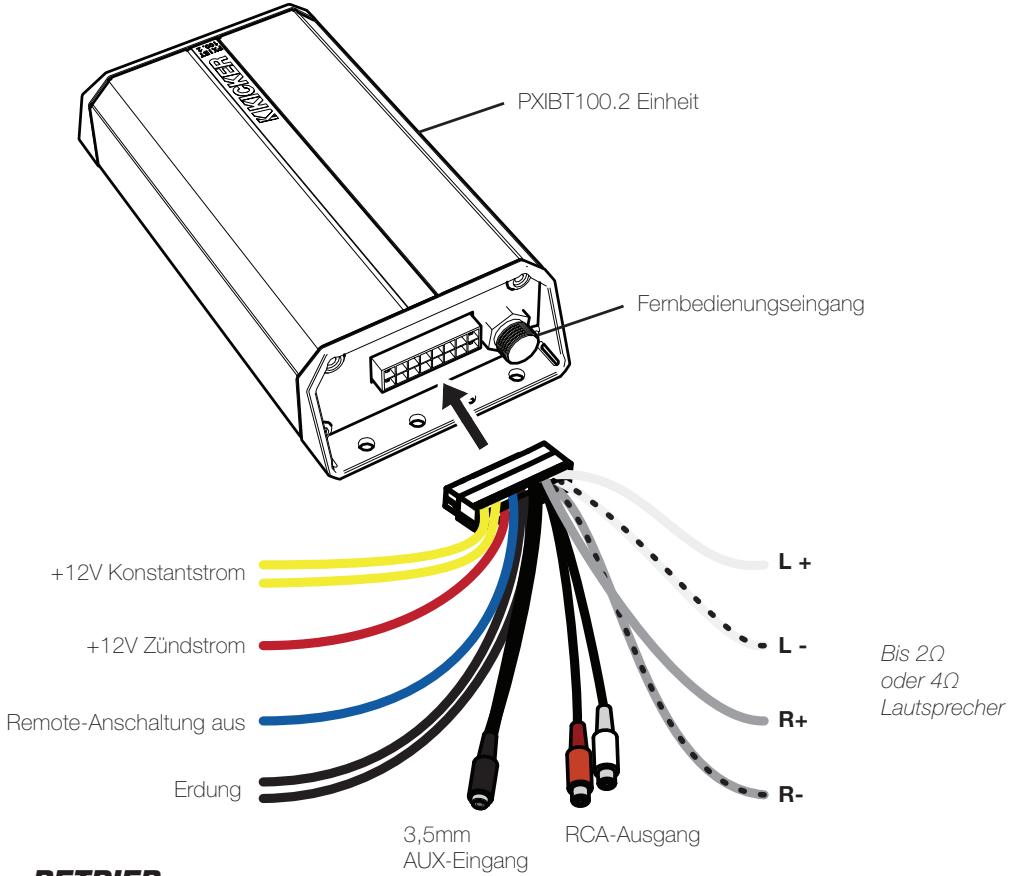

Verkabelung: Klemmen Sie die Fahrzeugbatterie ab, um einen Kurzschluss zu verhindem. Verbinden Sie den PXIBT-Kabelstrang mit dem Versteller. EinGreater Masseanschluss ist wichtig. Wenn der PXIBT100.2 in der vorderen Verkleidung eines Motorrads befestigt wird, sollte das Erdungskabel bis zur Batterie reichen.
Installieren Sie eine 15A Sicherung am gelben +12V Konstantstromkabel. Die Sicherung sollte in einem Abstand von hochstens 18 Zoll (45 cm) von der Batterie und in Reihe mit dem Netzkabel des Kabelstrangs installiert werden, das mit Ihrer PXIBT100.2-Einheit verbunden ist. Wenn Sie den Verträker nach der Installation aus Ihrhem Fahrzeug entfernen müssen, sollen der Erdungsdraht der letzte Draht sein, der vom Verträker getrennt wird (umgekehrt wie die Installationsreihenfolge).
BETRIEB

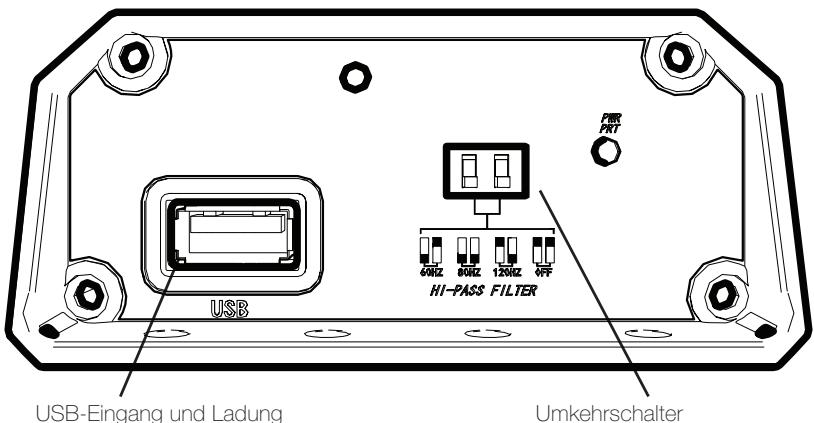

Umkehrschalter: Legen Sie den internen Crossover mit den HI-PASS-Schaltern hinter der Gummi-Schutzabdeckung fest. Wahlen Sie, abhängig von der Konfiguration der Schalter 1 und 2 einen Cutoff von 60 Hz, 80 Hz, 120 Hz oder OFF aus. Betätigen Sie die Schalter nicht, wenn das Audiosystem eingeschaltet ist!
Musikwiedergabe: Der PXIBT100.2 empfängt Audio über das Bluetooth-Übertragungsprotokoll, einen 3,5mm AUX-Eingang und einen USB-Eingang. Der USB-Eingang besteht MP3- und WMA-Dateiformate.
Die Einheit wird im Bluetooth-Kopplungsmodus gestartet, wenn sie das erste Mal eingeschaltet wird. Sie können jederzeit in den Kopplungsmodus wechseln, indem Sie die PLAY-PAUSE-Taste gedrückt halten, bis die Bluetooth-LED schnell blau blinkt. Um ein Audiogerät zu koppeln, wechseln Sie auf der Einheit in den Kopplungsmodus und auf Ihr Audiogerät in den Suchmodus. Wahlen Sie 'KICKER PXIBT' auf Ihr Audiogerät aus. Das Bluetooth-Symbol ist blau, wenn das Gerät verbunden und die Wiedergabe möglich ist. Wenn das Bluetooth-Symbol nur langsam blinkt, ist die Einheit gekoppelt, aber nicht verbunden. Überprüfen Sie in thisem Fall Ihr Audiogerät.
Drücken Sie die POWER-Taste kurz, um zwischen dem Bluetooth-, AUX- und USB-Eingangsmod zu wechseln. Die Einheit speichert den letzten Eingangsmodus, wenn sie ein-/ausgeschaltet wird. Sie können die POWER-Taste gedrückt halten, um die Einheit ein-/auszuschalten. Es wird jedoch empfohlen, einen Schalter in Reihe mit dem roten (+12V Zündstrom) Stromkabel zu installieren, um einen Zubehörschlüsselschalter zu imitieren. Die Einheit wird mit dem Fahrzeug ein-/ausgeschaltet.
Ändern der Helligkeit: Halten Sie die Track ↑ Taste 5 Sekunden lang gedrück. Nachdem die Fembiedierung drei Mal blinkt, steuem die Lautstärketasten die LED-Helligkeit von 0 (Aus) bis 10 (volte Intensität). Wenn die gewünschte Helligkeit eingestellt ist und 5 Sekunden lang keine Taste gedrück wird, blinkt die Fembiedierung drei Mal und beendet den Helligkeitsmodus. Der Lautstärkepegel wird nun wieder mit den Lautstärketasten gesteuert.

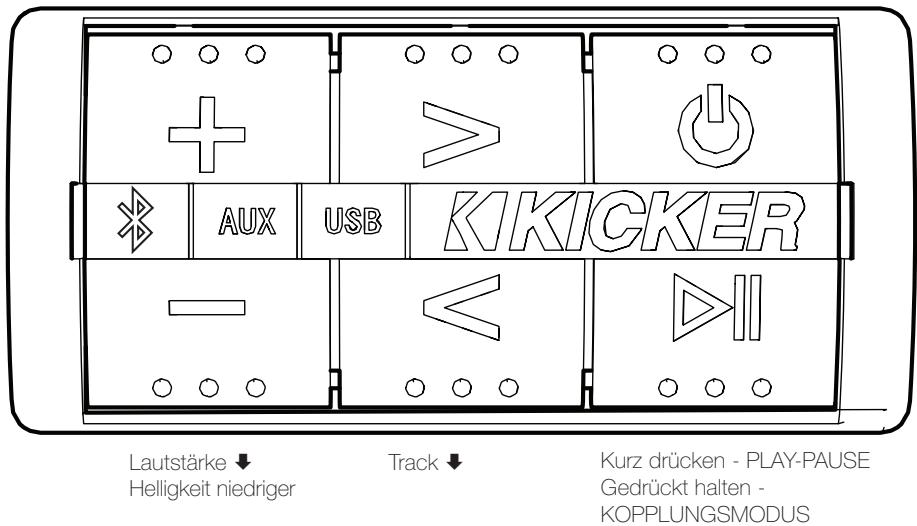

Eingangsstatus-LEDs:
B/T - Langsames Blinken - Gekoppelt,Keine Verbindung
B/T - Schnelles Blinken - Kopplungsmodus
B/T - Leuchtet - Bluetooth verbunden
EIN/AUS - Verwenden Sie diese Taste, wenn sich keine geschaltete Zündquelle in Ihrem Fahrzeug befindet.
QUELLE AUSWÄHLEN - Bluetooth/AUX/USB
HINWEIS: Offener Bluetooth-Umgebungsbereich von bis zu ca. 10 Meter.
PROBLEMBEHANDLUNG
Wenn Ihr PXIBT100.2 nicht Funktioniert, überprüfen Sie als erstes die offensichtlichen Problemursachen, beispisseweith durchgebrannte Sicherungen, falsche Kabelverbindungen, falsche Einstellung des Umkehrshalters und Verständungsregelung etc. An der Seite des Netzschaltfelds der Einheit befindet sich eine Schutz-LED. Abhängig vom Zustand der Einheit und dem Ladesystem des Fahrzeugs leuchtet die LED rot oder blau. Wenn die blaue LED leuchtet, ist die Einheit eingeschaltet und es liegen keine Probleme vor.
Blae LED aus, keine Ausgabe? Überprüfen Sie Folgenden mit einem VOM (Volt Ohm Meter):
1+12 Volt Stromanschluss (sollete +12V bis +16V aneigen) 2Remote-Anschaltanschluss (sollte +12V bis +16V aneigen) 3 Uberprüfen Sie auf Ruckstrom und Masseanschlusse 4 Leitfahigkeit des Erdungsanschlusses.
Blae LED ein, keine Ausgabe? Überprüfen Sie Folgenden: 1RCA-Verbindungen 2Testen Sie die Laufsprecherausgänge mit einem Funktionierenden Laufsprecher. 3Ersetzen Sie die Quelleinheit durch eine Funktionierende Quelleinheit. 4Überprüfen Sie auf ein Signal im RCA-Kabel zum Veränderk mit dem VOM, der die AC-Spannung misst.
Blinkt die Schutz-LED bei lauter Musik? Die rote LED zeigt eine niedrige Batteriespannung an. Überprüfen Sie alle Verbindungen im Ladesystem des Fahrzeugs. Mochlicherweise muss die Batterie ausgetauscht bzw. geladen oder die Lichtmaschine des Fahrzeugs ersetzt werden.
Schutz-LED ein, keine Ausgabe? 1 Der Verstärker ist sehr heiß = Wärmeschutz ist aktiviert. Testen Sie die Impedanz an den Lautsprecheranschlüssen mit einem VOM (siehe Diagramme für die Mindestimpedanz und Verkabelung mehrerer Lautsprecher). Überprüfen Sie auch, ob eine ausreichende Luftzuführ um den Verstärker sichergestellt ist. 2 Der Verstärker wird nur ausgeschelt, wenn das Fahrzeug lauft = Spannungsschutz ist aktiviert. Die Spannung zum Verstärker liegt nicht im Betriebsbereich von 10 bis 16 Volt. Lassen Sie das Ladesystem und das elektrische System des Fahrzeugs prufen. 3 Der Verstärker gibt nur niedrige Lautsstärkepegel wieder (der Kurzschlussschutz ist aktiviert). Überprüfen Sie, ob die Lautsprecherkabel miteinander oder am Chassis des Fahrzeugs kurzgeschlossen sind. Überprüfen Sie, ob die Lautsprecher beschädigt sind oder unter der Mindestimpedanz betriebenen werden
Keine oder geringe Ausgabe? 1 Überprüfen Sie den Balanceregler an der Quelleinheit 2 Überprüfen Sie die Ausgangsverbindungen am Laufsprecher.
Gerausche der Lichtmaschine mit Motordrehzahl? ① Überprüfen Sie, ob das 3,5 mm Kabel beschädigt ist ② Überprüfen Sie die Führung des 3,5 mm Kabels ③ Überprüfen Sie die Verstärkungseinstellungen und reduzieren Sie diese, wenn sie zu hoch sind.
Geringere Basswiedergabe? Ändern Sie die Lautsprecherverbindung für die Stereokanäle von positiv in negativ. Wenn sich der Bass verbessert, war der Lautsprecher phasenverschoben.
ACKTUNG: Wenn das Fahrzeug fremdgestartet wird, stellen Sie safer, dass die Startkabel richtig angeschlossen sein. Bei einem falschen Anschluss konnen die Sicherungen des Verständers durchbrennen oder andere wichtige Fahrzeugsysteme beschädigt werden.
Falls Sie weitere Fragen zu Installation oder zum Betrieb Ihr's neuen KICKER-Produkt haben, wenden Sie sich an ihren KICKER-Vertragshandler. Für weitere Informationen zur Installation klichen Sie auf die Registerkarte SUPPORT auf der KICKER-Startseite www.kicker.com. Wahlen Sie auf der Registerkarte TECHNISCHER SUPPORT ein Thema aus, um die entsprechenden Informationen herunterzuladen oder anzuzeigen. Bei spezifischen oder offen den Fragen senden Sieitte eine E-Mail an support@kicker.com oder kontaktieren Sie den technischen Support Telefonisch unter (405) 624-8583.
Nehmen Sie mit ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihr dem Land zu erfaren.
WARNING: KICKER-Treiber konnen einen Schallpegel erzeugen, der zu permanenten Gehorschaden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das ihren Ohren mehr, als ein nicht verzertes System auf dem gleichen Laustärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehorschaden führen kann. Seien Sie bei der Laustärkeeinstellungittevmunftig!
