BEDIENUNGSANLEITUNG VI 54024 X CATA

HINWEIS: Vielen Dank für den Kauf und die Verwendung unseres Kompressor-Weinkühlers! Dieses Gerät dient der Kuhlung von Rotwein.

Unser Gerät schafft die perfekte Temperatur- und

Feuchtigkeitsumgebung, um ihre Weinsammlung in Ruhe zu lagern.

Inhalt

Sicherheitshinweise und Warnungen 60-61
Montage. 62
Beschreibung des Geräts 63-66
Betrieb. 67-69
Fehlerbehebung. 70
Wartung und Reinigung 71
Technische Daten. 72

Sicherheitshinweise und Warnungen

Ohre Sicherheit ist für unser Unternehmen von größter Bedeutung.itte lessen Sie unbedingt diese Bedienungsanleitung, bevor Sie das Gerät installieren oder benutzen. Wenn Sie sich bei einer der in dieser Broschüre enthaltenen Informationen unsicher sind, wenden Sie sichitte an unseren Technischen Service.

Verboten

Warning

Vorsicht

Vorsicht

• Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen benutzt werden, wenn sie unter Aufsicht stehen oder in den sicheren Umgang mit dem Gerät eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.
• Kinder im Alter von 3 bis 8 Jahren dürfen Kuhlgeräte ein- und ausräumen. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Dieses Gerät ist NUR für den HAUSHALTSGEBRAUCH gedacht, jedoch nicht für den kommerziellen oder industriellen Gebrauch.

Warning

• Halten Sie die Lüftungsöffnungen im Gerätegehäuse oder in der Einbaustruktur frei von Hindernissen.

• Verwenden Sie keine nicht vom Hersteller empfohlenen mechanischen Vorrichtungen oder andere Mittel, um den Auftauprozess zu beschleunigen.

• Beschädigen Sie nicht den Kältemittelkreislauf.

• Verwenden Sie keine Elektrogeräte in den Staufächern des Geräts, es sei dann, sie wurden vom Hersteller empfohlen.
• Stellen Sie sicher, dass das Gerät gemäß dem Typenschild an die Stromversorgung angeschlossen ist.
• Verwenden Sie eine unabhängige geerdete Steckdose mit 10 A Nennstrom oderHigher und schlieben Sie das Gerät nicht an einen Transformer oder eine Mehrfachsteckdose an.
• Vergewissern Sie sich, dass die Steckdose ordnungsgemäß geerdet ist, und verändern Sie Netzkabel und Stecker nicht.
• Achten Sie auf einen sicheren Kontakt des Netzstecker in der Steckdose, um Brandgefahr wegen eines Wackelkontaks zu vermeiden.
• Der Stecker sollte stets in Reichweite sein, um bei Unfallen nach dem Aufstellen des Geräts leicht getrennt werden zu konnen.
• Lagern oder verbrennen Sie kein Benzin oder andere entzündliche Stoffe in der Nähe des Geräts - Brandgefahr!
• Lagern Sie keine entzündlichen, explosiven, sauren oder basischen Flüssigkeiten usw. im Gerätefach.
• Betreiben Sie keine anderen Geräte im Inneren des Gerätes.

Sicherheit von Kindern

• Lassen Sie Kinder nicht im Inneren des Geräts spielten – Einschlussgefahr!
• Lassen Sie nicht zu, dass sich ein Kind an die Tür hangt – Sturzgefahr!
• Lassen Sie Kinder nicht in den Kompressorraum greifen und berühren Sie keine Metallkomponenten auf der Rückseite des Geräts – Verletzungsum Verbrennungsgefahr!

Von Wasser fernhalten

• Sprühen Sie kein Wasser auf das Gerät und waschen Sie es nicht durch Ausgießen oder Einfüllen von Wasser. Dies konnte zu einem elektrischen Schlag führen, wenn die Isolierung nicht mehr einwandfrei ist.

Achtung vor Erfrierungen

• Berühren Sie nicht die Oberfläche der Verkleidung im Inneren des Geräts, insbesondere nicht mit nassen Handen, da während des Betriebs des Geräts Erfrierungen auftreten können.

Öffnen Sie die Tur nicht für langere Zeit

• Ein längeres Öffnen der Tür kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Geräts führen.

Verändern des Geräts verboten

• Bauen Sie das Gerät nicht selbst um, daß zu Schäden am Gerät führen könnte.

Öffnen Sie die Tur nicht für langere Zeit

• Ein längeres Öffnen der Tür kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Gerätes führen.

Trennen Sie das Gerät unter bestimmten Bedingungen vom Netz

• Ziehen Sie vor Reinigung und Wartung den Netzstecker.
• Stecken Sie das Gerät aus, wenn der Strom ausfällt.

Entsorgung des Geräts

-itte beachten Sie die ortlichen Vorschriften zur Entsorgung des Gerats wegen seines brennbaren Kaltemittels und des Treibgases.
- Bevor Sie das Gerät verschritten,nehmen Sieitte die Turen ab, um zuverhindern,dass Kindereingeschlossen werden.
- Geben Sie das Gerät an einer autorisierten Entsorgungsstelle ab.

Verboten

Beschädigen Sie nicht das Netzkabel

• Trennen Sie das Gerät nicht durch Ziehen am Netzkabel vom Netz,ziehen Sie immer nur direkt am Stecker.
• Stellen Sie das Gerät nicht auf das Netzkabel und treten Sie nicht absichtlich auf das Kabel.
• Halten Sie das Netzkabel aus dem Weg, wenn das Gerät bewegt wird.

Wenn das Netzkabel beschädigt ist

• Verwenden Sie kein beschädigtes Netzkabel und setzen Sie es soit durch einen Kundendienst des Herstellers oder einen qualifizierten Elektriker ersetzen.
• Falls erfolderlich, setzen Sie das Netzkabel durch einen qualifizierten Elektriker mit einem Kabel von mindestens 0,75 ~mm^2 Querschnitt verlangern.

Installation

Aufstellungssort

Neigen Sie das Gerät nicht über 45^ , wenn Sie es transportieren oder bewegen.

Das Gerät muss auf einen flachen, festen und trockenen Boden oder einen ähnlichen, nicht brennbaren Untergrund gestellt werden; verwenden Sie dazu nicht den Verpackungsschaumstoff.
! Stellen Sie das Gerät nicht an einem nassen Ort auf.
Stellen Sie das Gerät nicht an einen Ort auf, an dem es einfrierten kann.
Setzen Sie das Gerät keinem starken Sonnenlicht oder Regen aus.

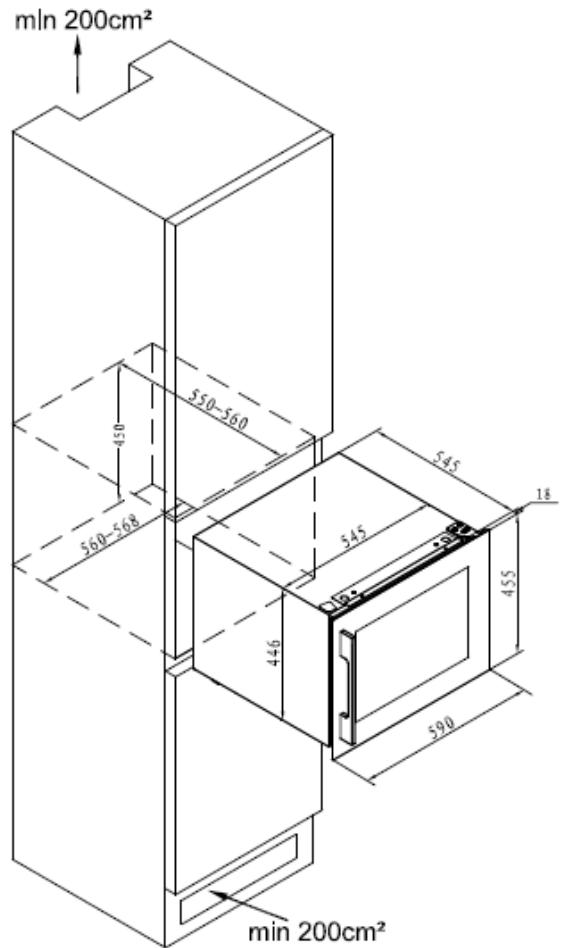

Das Gerät ist so konstruiert, dass es entweder unter einer der Theke oder eigenständig auf dem Boden aufgestellt werden kann.

Demonstration zum Einbau in den Schrank:

Weinflaschen können eingelegt werden, wenn Sie nach etwa 1 Stunde Betrieb des Geräts eine Abkühlung im Inneren versprüren.

Beschreibung des Geräts

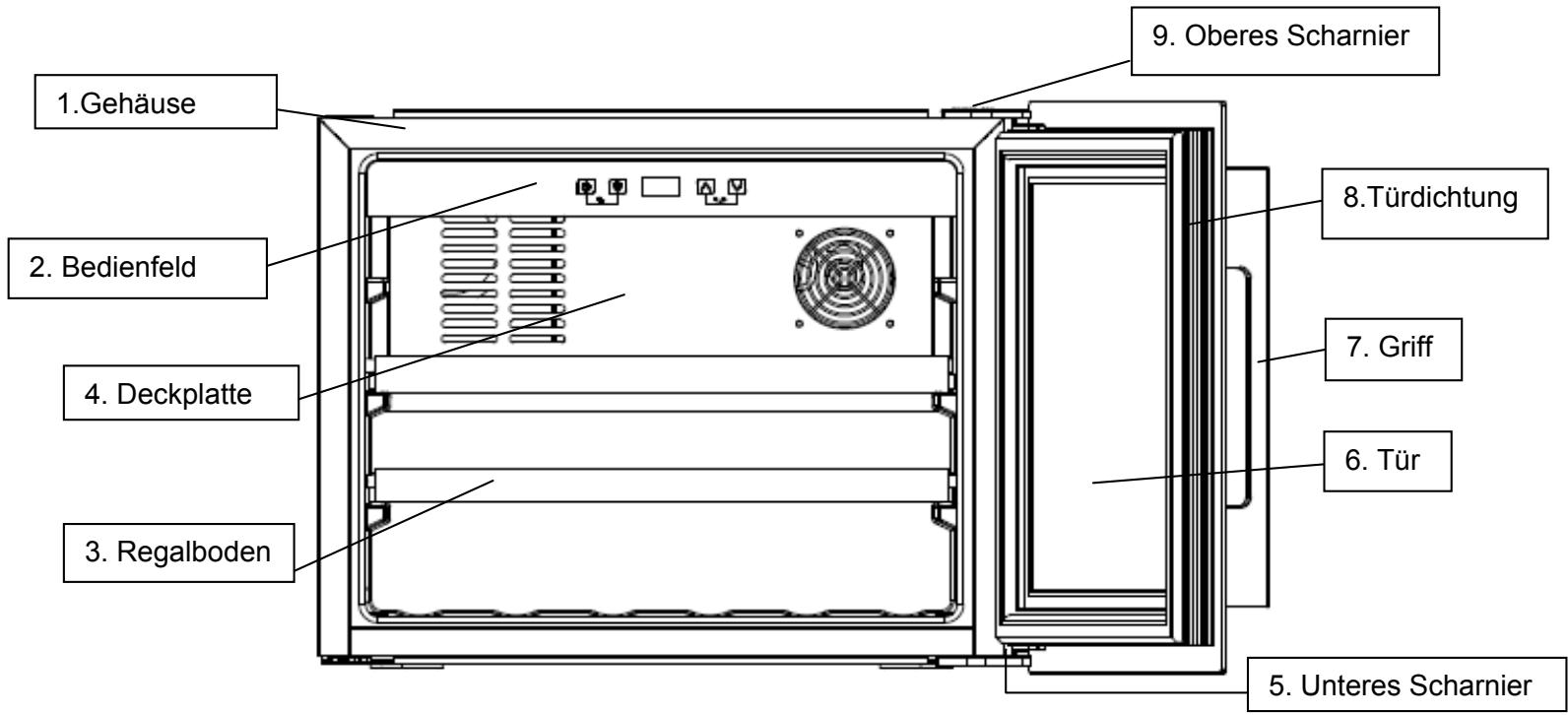

Bestandteile und deren Bezeichnungen

Hinweis: Einlegeböden, Türrahmen, Griff und andere Bestandteile konnen je nach Modell und Konfiguration unterschiedlich sein. Alle Fotos in thisem Handbuch dienen ledigious als Referenz. Es kann sein, dass das von Ohnen gekaufte Gerät nicht genauso aussieht, wie das hier gezeigte.itte sehen Sie sich alles an Ihrem tatsächlichen Gerät an.

Einbau des Griffs und Ändern des Turanschlags des Weinkühlers

1. Montieren Sie den Griff am Turrahmen des Geräts.

Der Griff wird zusammen mit den Schrauben in einer getrennten Verpackung innerhalb des Kartons geleifert.

① Legen Sie die zwei kleinen Montagelöcher am Turrahmen von der Innenseite her frei, indem Sie die Turdichtung etwas Herausziehen.
② Richten Sie den Griff an den Lochern aus und setzen Sie die Schrauben voninnen ein.
③ Ziehen Sie sie mit einem Schraubendreher fest.
(4) Drücken Sie die Turdichtung zurück an ihre Stelle, um die Schrauben abzudecken.

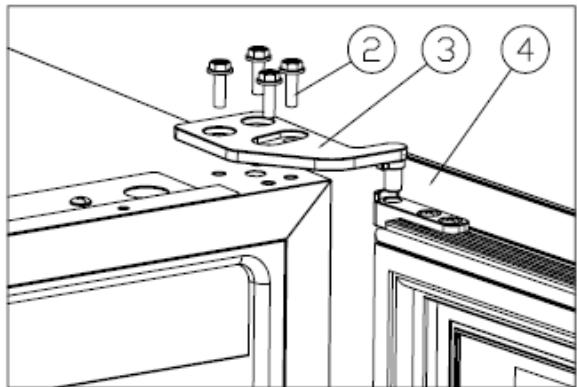

2. Umkehrend des Turanschlags

Unser Weinkühler wird mit einer rechts angeschlagenen Tur gefeliefert. Umkehrend der Öffnungsrichtung:

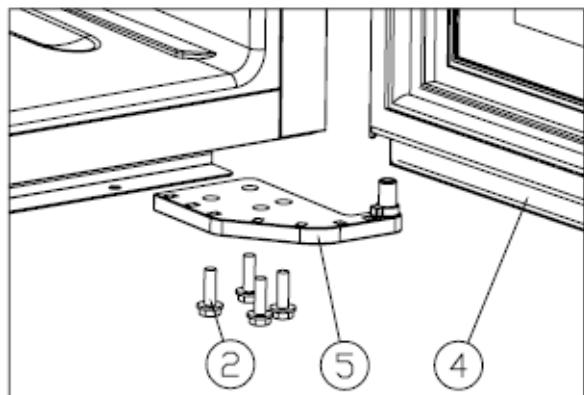

Abbildung 1

Offnen Sie die Tur zu 90 Grad und halten Sie sie ruhig.
Schrauben Sie die Schrauben M5*16 ② Heraus, demontieren Sie das rechte obere Scharnier ③ und nehmen Sie die Tur ab [Abbildung 1].

Abbildung 2

Schrauben Sie die Schrauben M5*16 ② Heraus und demontieren Sie das rechteunte Scharnier ⑤ [Abbildung 2].

Abbildung 3

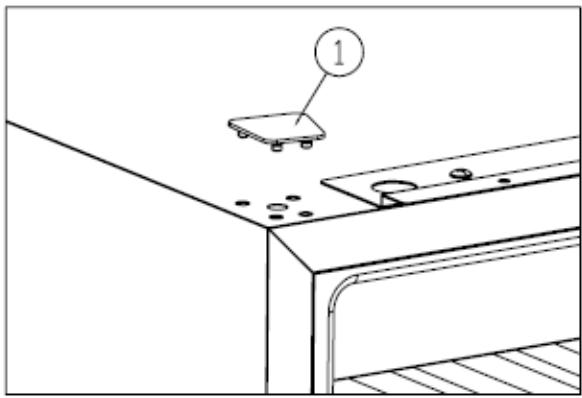

Entfernen Sie die Lochkappe ①.[Abbildung 3]

Abbildung 4

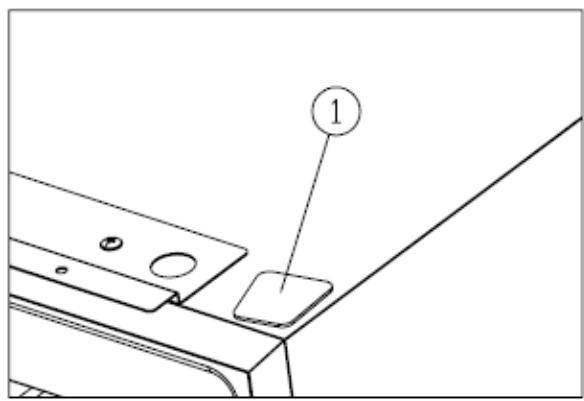

Installieren Sie die Kappe ① auf der anderen Seite.[Abbildung 4]

Abbildung 5
Montieren Sie das rechte obere Scharnier ③ undziehen Sie die Schrauben M5*16 ② fest [Abbildung 5].

Abbildung 6
Drehen Sie die Tur ④ um 180 Grad, setzen Sie das rechteunte Scharnier ⑤ ein undziehen Sie die Schrauben M5*16 ② fest [Abbildung 6]. Das Umdrehen der Tur ist beendet.

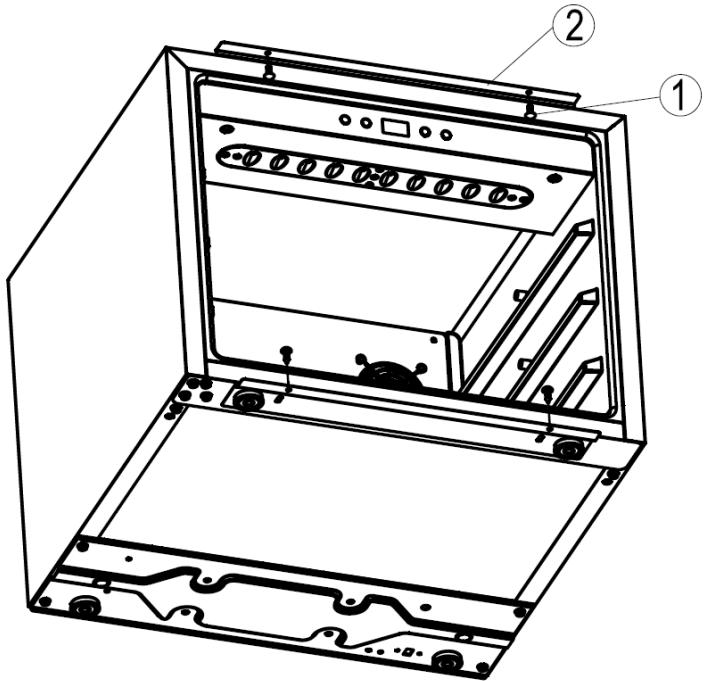

3. Montage der Halterung

Das Gerät ist an der Ober- und Unterseite mit jeweils einem Paar Halterungen ausgestattet (2).

Dieses Paar Halterungen wird möglicherweise nicht benötigt und kann entsprechend ihrer tatsächlichen Einbausituation halten, wenn Sie das Gerät in einen Schrank einbauen.

Wenn die Öffnungsgröße Ihres Schranks größer als das Gerät ist, können Sie 4 Schrauben (①, ST4,0*13; separat in einer Plastiktüte verpackt) in die innere Holzplatte des Schranks einschrauben.

Auf diese Weise wird das Gerät fest in ihren Schrank eingebaut.

Hinweis: Der Verkäufer übernimmt keine Verantwortung für Schäden an der Tür oder anderen Teilen während des Betriebs, falls der Endbenutzer die Anweisung, das Gerät bei Bedarf im Schrank zu verankern, nicht befolgt.

Betrieb

Inbetriebnahme

1. Reinigen des Geräteinneren

Reinigen Sie vor dem Einsatzen das Innere des Geräts und prüfen Sie, ob das Abflussrohr gut angeschlossen ist (Einzelheiten siehe „Wartung und Reinigung").

2. Lassen Sie das Gerät stehen

Vor dem Einschalten muss das Gerät nach dem Nivellieren auf einem festen und trockenen Boden mindestens 30 Minuten lang still stehen gelassen werden.

3. Einschalten

Das Gerät nimmt den Betrieb auf und sollte nach ca. 1 Stundeinnen merklich abgekühlt sein. Andernfalls sollen den Sie den Stromanschluss überprüfen.

Bedienfeld

Im Sperrmodus können die Tasten nicht bedient werden.itte entsperren Sie sie zuerst.

EIN/AUS

1. Wenn Sie diese Taste 3 Sekunden lang gedrückthalten, schaltet sich das Gerät aus und gehen in den Bereitschaftsmodus.
2. Drücken Sie die Taste erneut 3 Sekunden lang, um zum normalen Betrieb zurückzukehren.

Beleuchting

Durch Drücken dieser Taste schalten Sie die LED-Innenbeleuchtung ein oder aus. Im Bereitschaftsmodus ist diese Taste ohne Funktion.

Aufwärts

Wenn Sie diese Taste einmal drücken, zeigt die LED-Anzeige mit regelmäßigem Blinken die aktuell eingestellte Temperatur an. Drücken Sie sie erneut, um die Solltemperatur einzustellen; jeder Druck erhöht sie um 1^ . Wenn keine Taste gedrückt wird, hört das regelmäßige Blinken nach 5 Sekunden auf und wird die aktuell eingestellte Temperatur gespeichert. Die LED-Anzeige zeigt dann wieder die aktuelle Temperatur im Inneren an.

Abwärts

Wenn Sie diese Taste einmal drücken, zeigt die LED-Anzeige mit regelmäßigem Blinken die aktuell eingestellte Temperatur an. Drücken Sie sie erneut, um die Solltemperatur einzustellen; jeder Druck verringert sie um 1^ . Wenn keine Taste gedrückt wird, hört das regelmäßige Blinken nach 5 Sekunden auf und wird die aktuell eingestellte Temperatur gespeichert. Die LED-Anzeige zeigt dann wieder die aktuelle Temperatur im Inneren an.

Kindersicherung (Kombinationstaste)

1. Sperren: zum Sperren beiden Tasten gleichzeitig 3 Sekunden lang drücken.
2. Entsperren: zum Entsperren beiden Tasten gleichzeitig 3 Sekunden lang drücken.

Umschalten der Anzeige zwischen Fahrenheit/Celsius

Sie können die Temperaturanzeige zwischen Fahrenheit und Celsius umschalten, indem Sie diese Taste 3 Sekunden lang drucken.

Achtung

1. Die werksseitig eingestellte Temperatur theses Produkte beträgt 12^ , und der entsprechende Temperaturbereich muss gemäß dem tatsächlichen Wein eingestellt werden.
2. Die Kuhltemperatur kann zwischen 5 - 20^ C eingestellt werden.
3. Alarmton ertont, drücken Sie eine beliebige Taste auf dem Bedienfeld, um den Alarmton abzustellen.
4. Fehlercode:

Wenn der Temperatursensor der oberen Zone ausfält, wird ein Fehlercode angezeigt: E1 für offenen Stromkreis; E2 für Kurzschluss.

Wenn der Abtaufhler ausfält, wird ein Fehlercode angezeigt: E3 für offenen Stromkreis; E4 für Kurzschluss.

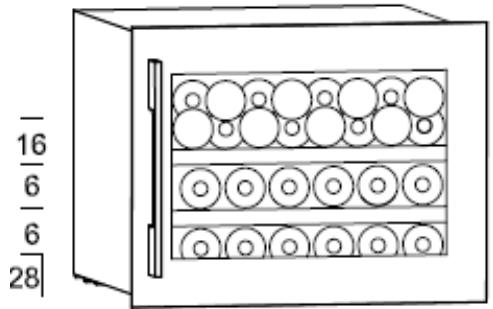

Lagerung von Wein

Das Gerät ist mit einem ausreichenden unabhängigen Fach ausgestattet, damit ihre Weinsammlung in Ruhe reifen kann
Tragfähigkeit von zwei Holzböden: 28 Flaschen. (Standard-Bordeaux mit 750 ml)

Die Tragfähigkeit variiert je nach der Art der Flaschenanordnung bzw. der verschiedene Flaschengräten.
Jedes Fach ist so konzipiert, dass es 1 bis 2 Lagen Weinflaschen aufnehmen kann. Mehr als 2 Lagen Flaschen auf einem Fach werden nicht empfohlen.
Jedes Fach kann ein Stück herausgezogen werden, um Weinflaschen leicht einzulagern.
Öffnen Sie die Türg gerade genug, bevor Sie die Fächer herausziehen.
Das Fach vor dem Ventilator sollte soweit wie möglich vermieden werden, um den Luftinlass nicht zu blockieren und die Kühleffizienz nicht zu beeinträchtigen.
Wenn der Weinkühler langere Zeit leer sein sollte, wird empfohlen,ihn auszuschalten, sorgfältig zu reinigen und die Tur zur Beluftung zu offen.
Unten stehende Tabelle zeigt die empfohlene Temperatur für die Lagerung und das Trinken von Wein:

Rotwein	15–18 °C
Weißwein	9–14 °C
Roséwein	10–11 °C
Champagner und Sekt	5–8 °C

Fehlerbehebung

Das Gerät macht viel Lärm	● Bitte stellen Sie den Vorderfuß ein, halten Sie das Gerät nivelliert. ● Bitte halten Sie etwas Abstand zwischen den Wänden und dem Gerät.
Flüssigkeitsgeräusahe im Inneren des Gehäuses	● Das ist normal, weil das Kältemittel im Inneren arbeitet.
Das Gerät startet nicht	● Vergewissem Sie sich, dass das Gerät ordnungsgemäß ans Stromnetz angeschlossen ist. ● Vergewissem Sie sich, dass der Strom eingeschaltet ist. ● Nach einem Stromausfall startet der Kompressor nach 5 Minuten erneut.
Der Kompressor lauft ständig	● Wenn keine Kälte produziert wird, rufen Sie den Kundendienst an.
Die Tür schließt nicht damit ab	● Nach langem Gebrauch kann die Türdlichtung steif werden und sich teilweise verziehen. 1. Erwämen Sie die Türdlichtung mit einem Heißeblase oder einem freißen Handtuch. 2. Die Türdlichtung wird aufgewichtet und schließt die Tür.
Das Gerät kühlt nicht aussreichend	● Bitte passen Sie die Temperatureinstellung an. ● Halten Sie das Gerät von Sonnenlicht und Hitze fern. ● Bitte öffnen Sie die Tür nicht oft.
Unangenehme Gerüche im Schrank	● Etwas Plastikgeruch bei neu gekauften Geräten ist normal und verschwindet nach kurzer Zeit. ● Reinigen Sie das Abteil und lüften Sie es eine Stunden lang.
Kondenswasser an der Glastür	● Bitte öffnen Sie die Tür nicht oft oder für länger Zeit. ● Bitte stellen Sie die Temperatur nicht zu niedrig ein. ● Eine hohe Umgebungstemperatur und Luftfeuchtigkeit führt zu Kondensatbildung.
Das Licht faktioniert nicht	● Prüfen Sie als Erstes die Stromversorgung. ● Rufen Sie den Kundendienst des Einzelhändlers an, wenn das Licht kaputt ist.

Wartung und Reinigung

Reinigung

Trennen Sie das Gerät vor der Reinigung vom Netz.

Reinigen Sie das Gerät mit einem weichen Tuch oder Schwamm mit Wasser.
Verwenden Sie keine organischen Lösungsmittel, alkalische Reinigungsmittel, kochendes Wasser, Waschpulver oder säurehaltige Flüssigkeiten usw.
Spülen Sie nicht das Fach des Geräts mit Wasser.
Reinigen Sie regelmäßiger Oberflächen, die mit zugänglichen Entwasserungssystemen in Kontakt kommt konnen.

Folgende Produkte beschädigen die Oberfläche des Weinkühlers:

Stromausfall

Die meisten Stromausfälle werden innerhalb kurzer Zeit behoben. Um ihre Weine während eines Stromausfalls zu schützen, sollen den Sie das Öffnen der Tür so welt wie möglich vermeiden. Ergreifen Sie bei sehr langen Stromausfälle die notwendigen Maßnahmen, um ihren Wein zu schützen.

Lange Zeit außer Betrieb

Nehmen Sie alle Flaschen aus dem Gerät, schalten Sie es aus und tauen Sie es ab, reinigen Sie es, trocknen Sie es ab und{lassen Sie die Tur offen, um Schimmelbildung im Gerät zu vermeiden.

Wenn das Gerät ausgeschaltet wird oder ein Stromausfall eintritt, müssen Sie mindestens fünf Minuten warten, bevor Sie das Gerät wieder in Betriebnehmen können.

Transportieren des Geräts

Schalten Sie die Stromversorgung aus undziehen Sie den Netzstecker des Geräts.
Entfernen Sie alle Flaschen aus dem Gerät.
Wenn Sie das Gerät bewegen, neigen Sie es nicht über 45^ .

Technische Daten

Produktmodell	VI 54024 X
Spannung/Frequenz	220–240 V~, 50 Hz
Kältemittel/Gewicht	R600a/18 g
Fassungsvermögen	62 I
Tragfähigkeit	28 Flaschen
Nettogewicht	26,6 kg
Abmessungen des Geräts (BxTxH)	590×563×455mm
Verpackungsmaße (BxTxH)	650×650×515mm

Anmerkungen:

1. Das Nettogewicht beinhaltet die Einlegeböden, und die Abmessungen des Geräts sind ohne Griff an derTür.
2. Der Hersteller besteht sich das Recht vor, die oben genommen Parameter ohne vorherige Ankündigung zu ändern.itte beachten Sie das Typenschild Ihres Gerats.
3. Die Tragfähigkeit variiert je nach der Art der Flaschenanordnung bzw. der verschiedene Flaschengräten (hier wird ein Standard-Bordeaux mit 750 ml verwendet).
