BEDIENUNGSANLEITUNG LMHT2060X BRANDT
DE BEDIENUNGSCANLEITUNG
Dekorative Dunstabzugshaube

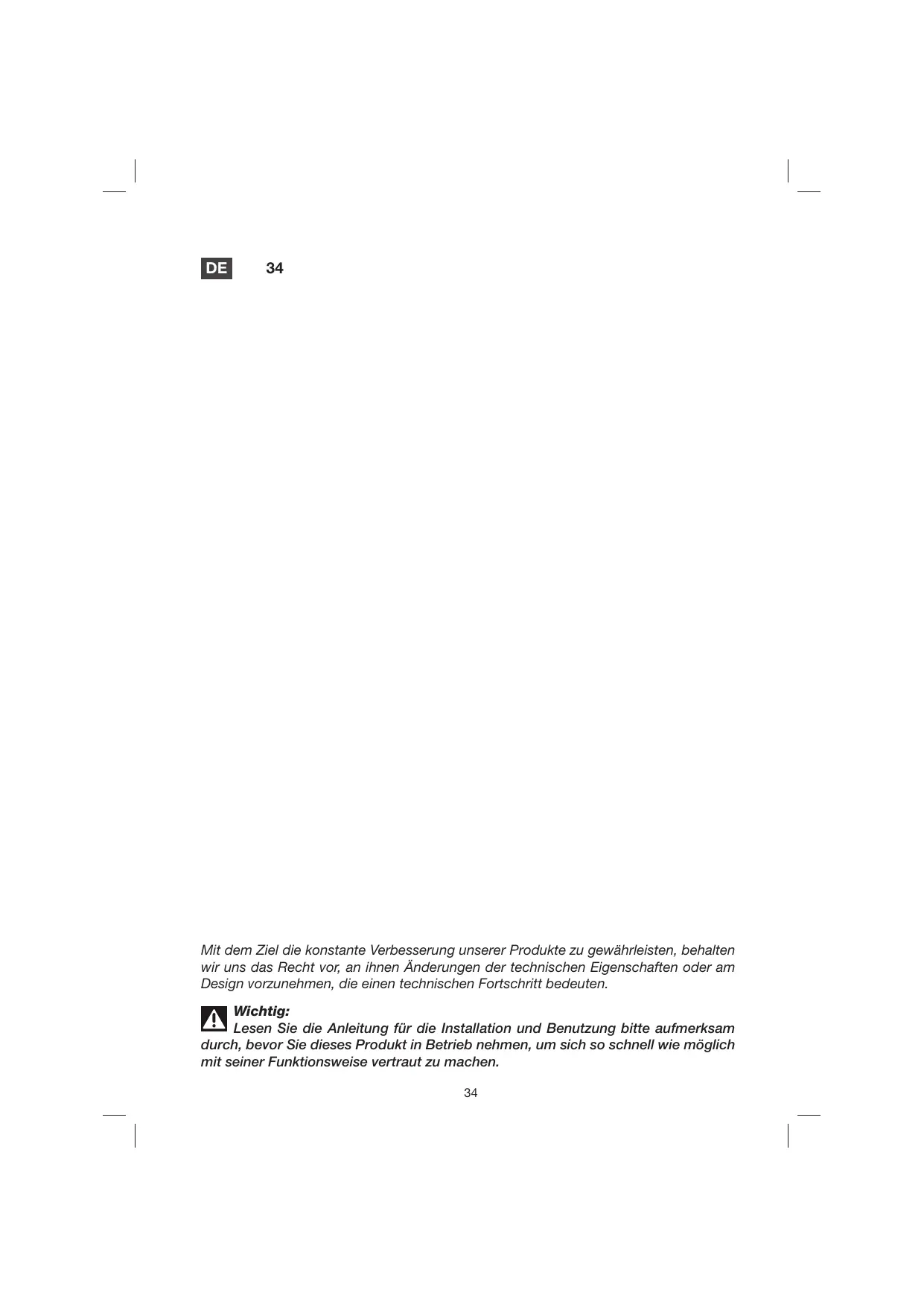

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihren Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschnitt bedeuten.
INHALTSVERZEICHNIS
DE
1 / WAS DER BENUTZER BEAuchtEN SOLLTE
·Hinweise fur die Sicherheit 36
·HinweisezumSchutzderUmwelt 37
- Beschreibung des Geräts 38
2 / INSTALLATION DES GERÄTS
- Benutzung in der Absaugfungtion 39
- Benutzung in der Umluftfunktion 39
Elektrischer Anschluss 40
Montage der Dunstabzugshaube 41
Montage der Rohrabdeckung Absaugung nach auBen 42
°Umluft 43
3 / BENUTZUNG DES GERÄTS
- Beschreibung der Steuerung 44
4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS
- Reinigung der Modulfilter 45
- Wechsel des Kohlefilters 45
- Reinigung der Oberflächen außen 46
· Lampe austauschen 46
-Instandhaltung des Geräts 47
5/ANOMALIEN IM BETRIEB 48
6/TECHNISCHER KUNDENDIENST 49
DE
1 / WAS DER BENUTZER BEACHTEN SOLLTE
Wichtig
Bewahren Sie die these Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkaufen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sieitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschlieben oder benutzen. Sie wurden fur ihre Sicherheit und fur die der Allgemeinheit verfasst.
- Hinweise für die Sicherheit
- Dieses Gerät wurde damit konstruiert, um von Privatpersonen in ihren Wohnungen benutzt zu werden.
- Dieser Gerätarf nur von Erwachsenen benutzt werden. Achten Sie darauf, dass Kinder es nicht anfassen oder es als Spielzeug benutzen. Versichert Sie sich darüber, dass Kinder nicht die Steuerungen des Geräts bedieren.
- Wenn Sie das Gerät erhalten, packen Sie essofar aus oder halten Sie es auspacken. Überprüfen Sie visuell den allgemeinen Zustand. Wenn Sie Reklamationen haben, legen Sie diese schriftlich auf dem Lieferschein nieder und behalten Sie eine Kopie zurück.
- Ihr Gerät ist für den normalen tatsächlichen Gebrauch bestimmt. Sie dürfen es weder für kommerzielle oder industrielle Zwecke noch für Zwecke benutzen, für die es nicht konstrukiert wurde.
- Modifizieren Sie nicht die Eigenschaften des Gerats oder versuchen Sie nicht, diese zu verändern. Das kann für Sie gefährlich sein.
Die Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden.
- Schalten Sie die Dunstabzugshaube stets ab, bevor Sie sie reinigen oder mit der Instandhaltung beginnen.
Lüften Sie den Raum stets ausreichend, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben werden, die nicht über Strom gespeist werden. Das dient dazu, dass die Dunstabzugshaube nicht die Verbrennungsgase ansaugt.
- Es dürfen unter ihr keine Nahrungsmittel flambiert werden oder es dürfen zum Beispiel keine Gasherde betrieben werden, ohne dass ein Koch
gefas die Flamme abdeckt (die Flammen konnen das Gerät beschädigten).
- Wenn Sie unter dem Gerät frittieren, müssen Sie es konstant überwachen. Auf sehr hohe Temperatures erhitzte Öle und Fette können sich entflammen.
— Halten Sie die Frenquenzen zur Reinigung und zum Wechsel des Filters ein. Die Ansammlung von Fetten kann zu einem Brand führen.
- Das Gerät darf nicht über offenen Flammen (Holzfeuer, Kohlenfeuer...) betrieben werden.
- Benutzen Sie keine Dampf- oder Druckreiniger zur Reinigung des Geräts (es handelt sich um eine Vorschrift im Rahmen der elektrischen Sicherheit).
- Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihren Änderungen der technischen Eigenschaften oder am Design vorzehmen, die einen technischen Fortschrift bedeuten.
Um die Spezifikationen Ihres Geräts stets leicht zur Hand zu haben, raten wird Ihnen, sie auf der Seite "Technischer Kundendienst und Kundenservice" zu notieren
(Diese Seite zeigt Ichnen auch, wo Sie diese Angaben auf dem Gerät finden).
- Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfahrung oder keine Kenntnis des Geräts haben, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung des Geräts verantwortlich ist und entsprechend angewiesen wurden.
Achtung
Wenn in der Kuche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenheziehung), muss die Dunstabzugshaube in der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Modulfilter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten.
1 / WAS DER BENUTZER BEACHTEN SOLLTE
DE
- SCHUTZ DER UMWELT
Die Materialien zur Verpackung these Gerats konnen recycliert werden. Nehmen Sie am Recycling teil und halten Sie uns, die Umwelt zu schützen, indem sie in die Behälter ihrer Gemeinde werfen, die extra davon vorgesehen sind.
— Auch das Gerät wurde mit recyclabaren Materialien hergestellt, weshalb es mit diesen
Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderen Müll zusammen entsorgt werden sollenen. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen realisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sichitte mit ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nachstgelegen den Punkte zur Entsorgung zu finden sind.
- Wir bedanken uns bei Ohnen für die Unterstützung für den Schutz der Umwelt.
Achtung
Der Anschlussarf nur von qualifizierten Installauren und Technikern durchgeführt werden.
Achtung
Bevor Sie den Modulfilter zum ersten Mal benutzen,ziehen Sie die Schutzfolie ab.
DE 1/WAS DER BENUTZER BEACHTEN SOLLTE

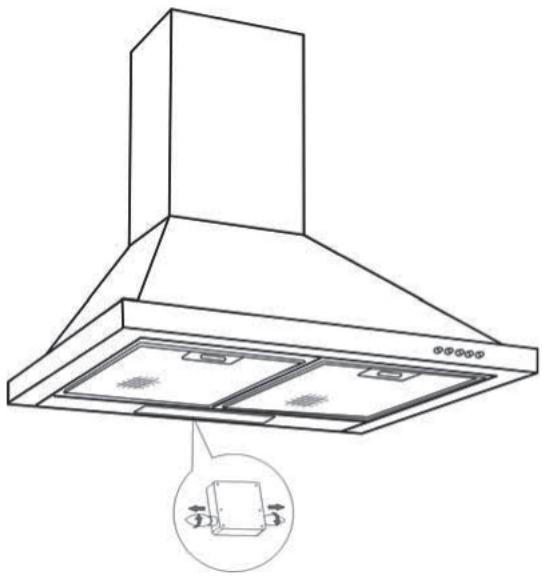

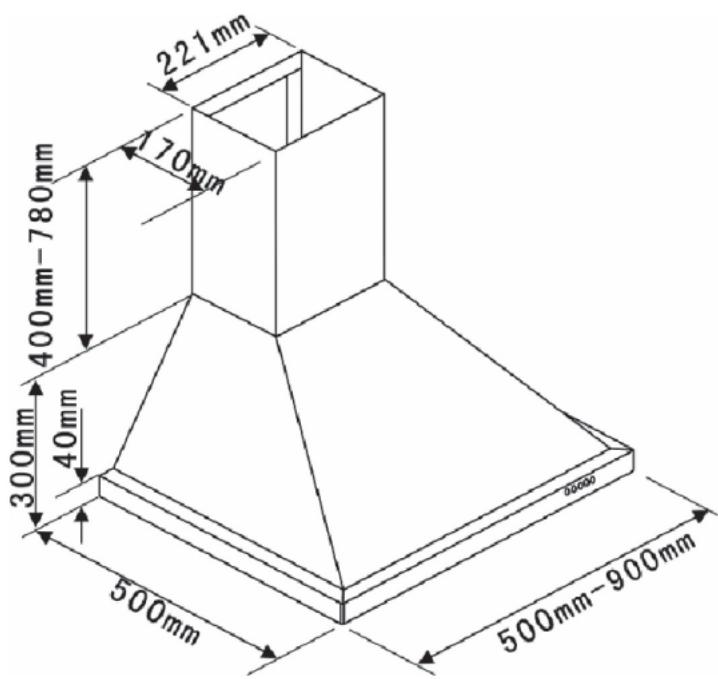

BESCHREIBUNG DES GERÄTS
2 / ANSCHLIESSEN DES GERÄTS
DE
— Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten an ihm ausgeführrt werden.
- Prufen Sieitte zunachst,ob die Netzspannung mit der übereinstimmt, die auf dem Typenschild angegeben ist,das sich Inneren der Dunstabzugshaube befindet.
- Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben wird, Änderungen zum Anschluss des Gerät bedarf, setzen Sie dies von einem qualifizierten Elektriker.
- Wenn die Dunstabzugshaube mit der Absaugfungtion betrieben wird, schlieben Sie es nicht an einen Kamin an, der fur die Ausleitung von Verbrennungsrückständen benutzt wird (Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation.
Die Ableitung, egal welcher Art, scarf nicht unterhalb des Dachs oder im Speicher enden.
- Bringen Sie die Dunstabzugshaube in einem Sicherheitsabstand von wichtstens 70cm über dem Elektro-, Gas- oder Mischherd an.

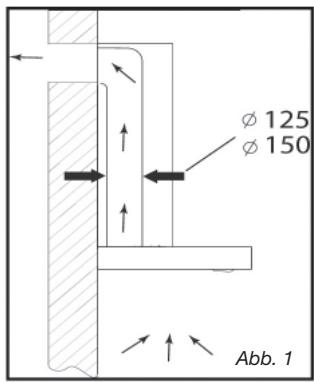

BENUTZUNG MIT DER ABSAUGFUNKTION
Wenn Sie über eine Ableitungsmöglichkeit nach außen verfügen
(Abb. 1)
Ohne Dunstabzugshaube kann über ein Abluftrohr (Ø mindestens 125 mm, emailiert, aus Aluminium oder nicht brennbaren Materialen) an den Abzug angeschlossen werden. Ist der Durchmesser kleiner als 125 mm,müssen Sie die Umluftfunktion benutzen.

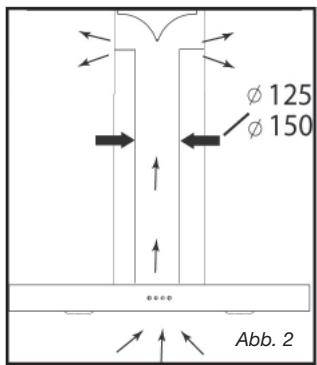

BENUTZUNG IN DER UMLUFTFUNKTION
Wenn Sie über keine Ableitungsmöglichkeit nach außen verfügbar
(Abb. 2)
Bei allen unseren Geräten besteht die Möglichkeit, sie in der Umluftfunktion zu betreiben.
Indiesem Fallsetzen Sie einen Aktivkohlefilter ein, welcher die Gerüche Herausfiltert.
(siehe Abschnitt 4: Wechsel des Kohlefilters).
DE 2/ANSCHLIESSEN DES GERÄTS
ELEKTRISCHER ANSCHLUSS
Beim Anschlieben und bei Arbeiten zur Instandhaltung, muss das Gerät vom Netzstrom getrennt werden und die Sicherungen müssen getrennt oder herausgedreht sein.
Der elektrische Anschluss mussVBorbereitet sein, bevor das Gerat in das Mobelstück eingesetzt wird.
Überprüfen Sie, dass:
-
die Leistung der Stromzufuhr ausreichend ist,
-
die Leitungen zur Stromzufuhr in gutem Zustand sind,
-
der Durchmesser der Kabel entsprechend der Normen für die Installation ist.
Achtung DiesesGer
DiesesGeratwirdmiteinemStromkabelgeliefert (H 05 VVF) mit drei 3 Leitungen von 0,75mm^2 Schutzleiter, Phase und Erdung),das an ein einphasiges Stromnetz mit 220- 240V uber einen gewohnlichen Stecker (CEI60083) angeschlssen wird, der nach demAbschlussderArbeiten,in Übereinstimmungmit den Installationsnormen,zuganglichsein muss.
Wir übernehmen keine Verantwortung im Fall eines Unfalls, der sich wegen einer fehlenden oder falschen Erdung erreignet. Die Installation muss mit einer Sicherung von 10 oder 16A. abgeschert sein. Wenn das Kabel zur Stromversorgung beschädigt ist, wenden Sie sich sofort an den technischen Kundendienst, um Gefahren zu vermeiden.
Achtung Wenn der
7! Wenn der elektrische Anschluss im Raum geändert werden muss, in dem die Dunstabzugshaube betrieben werden soll, wenden Sie sich an einen qualifizierten Elektriker.
Achtung Wenn S
7! Wenn Sie eine Anomalie beim Betrieb der Dunstabzugshaube feststellen, schalten Sie das Gerät ab oder trennen Sie die zugehörige Sicherung.
MONTAGE DER DUNSTABZUGSHAUBE
Achtung Der Ans
Der Anschluss muss gemäß den gesetzlichen Vorschriften für die Belüfung von Räumen vorgenommen werden. In Frankreich sind diese Vorschriften im DTU 61.1 des CSTB dargelegt. Im Besonderen darf die abgesaugte Luft nicht in einen Abzug führen, der zur Ableitung von Rauch oder Verbrennungsgase anderer Gas- oder Verbrennungsgerate benutzt wird. Nicht genutzte Abzüge)dürfen nur nach Angaben eines kompetenten Spezialisten genutzt werden.
Der minimale Abstand zwischen der Kochzone und des untersten Teils der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn die Anleitung des jeweiligen Herds unter der Dunstabzugshaube einen hohenen Abstand als 70 cm vorschreiben, muss dieser eingehalten werden.

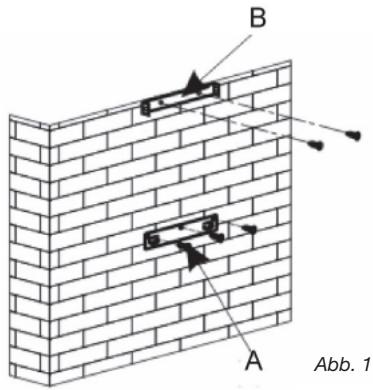

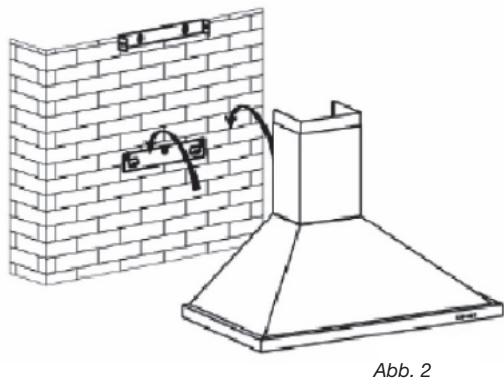

Befestigung an der Wand:
- Zeichnen Sie eine zentrierte Linie auf die Mauer und von der Vertikalen ihres Kochgeräts.
Zeichnen Sie auf die Mauer die 3 Bohrlocher auf, die Sie benötigen und benutzten Sie damit die mitgelieferten Halter der Dunstabzugshaube und beachten Sie darauf den empfohlenen Abstand (Teil A der Abb. 1).
- Bohren Sie die 3 Löcher von 8 mm an den entsprechenden Stellen und setzen Sie die Dübel ein.
— Schrauben Sie den Halter für die Befestigung der Dunstabzugshaube fest und garantieren Sie, dass er vollständig im Wasser ist (Teil A der Abb. 1).
- Bevor Sie die Dunstabzugshaube aufhängen, montieren das Rückschlagventil auf den Ausgang des Motors.
- Schrauben Sie die dehnbare Hülle (nicht inbegriffen) für die Abluft auf den Ausgang des Motors ohne darauf die Bewegungen des Rückschlagventils zu beeinträchtigen. (Abb. 3).
- Setzen Sie den Körper per der Dunstabzugshaube auf den Halter mit den darauf vorgesehenen mitgelieferten Schrauben auf (Abb. 2).
DE 2/ANSCHLIESSEN DES GERÄTS
MONTAGE DER ROHRABDECKUNG
- Absaugung nach außen
Berechnen Sie die Endhöhe für den U-Halter der Rohrabdeckung (Teil B Abb. 1)
Markieren Sie die 2 LÖcher am wichtigen Ort.
- Bohren Sie die beiden LÖcher mit 8 mm und schrauben Sie den Halteflansch der Rohrabdeckung an und achten Sie damit, dass die Achse zur Dunstabzugshaube korrekt ist (Teil B Abb.1)
— Schrauben Sie die flache Gabel an die hintere weitere Seite der Rohrabdeckung.
- Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube (Abb. 5).
— Schlieben Sie die Hülle des Luftausgangs außen an.
— Führer Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.
— Führn Siedasobere Teil der Rohrabdeckung bis zum hochsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.
Abb. 3
2 / ANSCHLIESSEN DES GERÄTS
DE

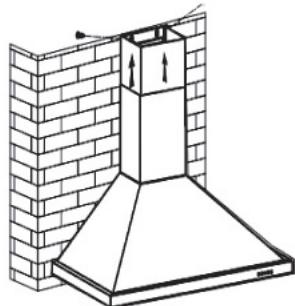

Umluft
Berechnen Sie die Endhöhe für den Halter der Rohrabdeckung.
- Markieren Sie die 2 Löcher am wichtigen Ort.
- Bohren Sie die beiden LÖcher mit 8 mm und schrauben Sie den Halteflansch des Rohrhalters an und achten Sie damit, dass die Achse zur Dunstabzugshaube korrekt ist.
— Schrauben Sie die flache Gabel an die hintere unteres Seite der Rohrabdeckung.
- Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube. (Abb. 5)
— Schlieben Sie die Hülle des Luftausgangs außen an.
— Führer Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.
— Führer Sie das obere Teil der Rohrabdeckung bis zum hochsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.
Abb. 8

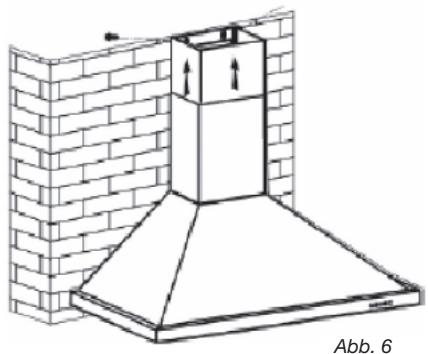

Abb. 6
Hinweis
Um die optimale Leistung des Gerats zu gewährleisten, raten wird Ihnen, es an einen Anschluss mit einem Durchmesser von 150 mm anzuschlieben (nicht mitgeliefert). Beschranken Sie soweit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern, dass genug Luft zugefuhrt wird, damit kein Unterdruck im Raum entsteht.
Achtung
Benutzen Sie kein Werkzeug, um den Schutzfilm abzuziehen.
DE 3/BENUTZUNG DES GERÄTS
BESCHREIBUNG DER STEUERUNG
- Wenn der Knopf Stopp gedrückt wird, wird der Motor gestopt.
- Wenn der Knopf Low (niedrig) gedrück wird, wird ein Tonsignal ertönen und der Motor mit niedriger Geschwindigkeit arbeiten.
- Wenn der Knopf Mid (miittel) gedrück wird, wird ein Tonsignal ertönen und der Motor mit mittlerer Geschwindigkeit arbeiten.
- Wenn der Knopf High (hoch) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit hoher Geschwindigkeit arbeiten.
- Wird der Knopf Light (Licht) gedrückt, werden die beiden Lampen angeschaltet. Drucken Sieihn erneut, wird das Licht abgeschaltet.
4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS
DE
Achtung
Trennen Sie das Gerät stets von der Stromversorgung, bevör Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen eigenen Betrieb, eine gute Leistung und eine lange Laufzeit.
Achtung
7! Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.
- REINIGUNG DER MODULFILTER
Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden.
Benutzen Sie eine Bürste, heiBes Wasser und ein weiches Spülmittel. Spulen Sie gut nach und trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

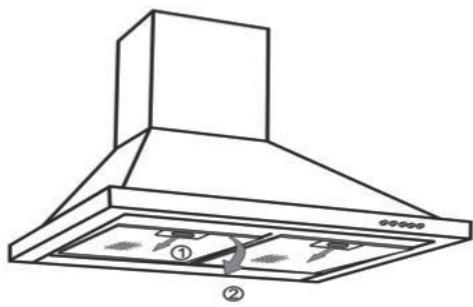

- Demontage des Modulfilters
Drehen Sie den Griff am Modulfilter.
- Kippen Sie den Modulfilter nach unterweg.
- WECHSEL DES KOHLEFILTERS (optional)
Sie müssen ihn jeweils nach 120 Betriebstunden wechseln.
- Entnehmen Sie die übrigen Modulfilter
Drehen Sie den Kohlefilter, um ihn herausnahmen zu konnen.
— Führer Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen.
- Setzen Sie danach die übrigen Modulfilter wieder ein.
DE 4/ REINIGUNG UND INSTANDHALTUNG DES GERÄTS
- REINIGUNG DER OBERFLÄCHEN AÜßen
Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seite. Benutzen Sie keine Cremes zum Spüssen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach.
LAMPE AUSTAUSCHEN
Achtung Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrachten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.
Modell mit Halogenlampe
— Nehmen Sie die Fassung hereaus
— Ersetzen Sie die Halogenlampe.
- Setzen Sie die Gruppe wieder ein, indem Sie in umgekehrter Reihenfolge vorgehen.
Achtung
Bevor Sie irgendine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den
Strom ab, ziehen den Netzstecker oder trennen die Sicherung.
- INSTANDHALTUNG DES GERÄTS
| WARTUNG | WAS ZU TUN IST | PRODUKTE / ZUBEHÖR ZUM GEBRAUCH |
| Gehäuse und Zubehör | Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten. | Um das Gehäuse und das Auge zur Beleuchtung zu reinigen, benutzen Sie nur gemeinsliche Reiniger, die in Wasser verdünnt werden und spulen Sie danach mit Wasser nach und trocknen Sie mit einem weichen Lappen nach. |
| Modulfilter | Dieser Filter hält den fetten Dampf und den Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert. Wenn es schwer lösliche Flecken gibt, benutzen Sie einen nicht kratzenden Reiniger und spulen Sie mit klarem Wasser nach. | Reinigen Sieihn mit einem gemeinsamerillyen Reiniger, spulen Sie mit reichlich Wasser nach und trocknen Sieihn ab. Die Reinigung kann aufrecht stehend in der Spülde vorgenommen werden.(Bringen Sieihn nicht mit schmutzigem Geschirr oder mit Silberbesteck in Kontakt). |
| Aktivkohlefilter | Dieser Filter filtert die Gerüche und er muss wichtens ein Mal im Jahr, je nach Nutzung, gewechselt werdenBestellen Sie diese Filter bei ihrem Handlert (mit den Referenzen, die auf der Typenplakette finden, die sich im Inneren der Dunstabzugshaube befindet) und notieren Sie das Datum des Tauschs. | |
Um das Gerät in einemGNU allgemeinen Zustand zu erhalten, empfehlen wir die Nutzung der Produkte Clearit.
Die Kenntnisse und die Erfahrung von
Fachleuten im Dienst von Privatpersonen.
Clearit bietet Ihnen Profi-Produkte und adäquate Lösungen für die tätiglichen Arbeiten an ihren Haushaltsgeräten und in ihrer Küche.
Sie wurde von ihrem üblichen Handler zusammen mit den Zubehörprodukten und Verbrauchsmaterialien verkauft.
DE 5/ANOMALIEN IM BETRIEB
| SYMPTOME | Lösungen |
| Die Dunstabzugshaube faktioniert nicht ... | Überprüfen Sie, dass:
• der Strom nicht abgestellt wurde.
• eine Geschwindigkeit zum Betrieb gewählt wurde. |
| Die Leistung der Dunstabzugshaube ist unzureichend. | Stellen Sie safer, dass:
• Die gewährte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden.
• Die Küche ist ausreichend beluftet, damit für Frischluftzufuhr.
• Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus). |
| Die Dunstabzugshaube hat sich im Betrieb abgeschaltet. | Überprüfen Sie, dass:
• der Strom nicht abgestellt wurde.
• der automatische Schutztrennschalter nicht ausgelöst wurde. |
6/TECHNISCHER KUNDENDIENST
DE
Die Arbeitsen, die an dem Gerät ausgewührt werden, müssen durchgeführt werden von:
— dem Handler
- oder von einem von der Marke autorisiertem und qualifizierten Fachmann.
Bei Anrufen geben Sieitte stets die gesamten Referenzdaten an (Modell, Typ und Seriennummer).These Daten finden sich auf dem Typenschild des Gerats.
