BEDIENUNGSANLEITUNG 9 LUX CERAMIC ADURO

Rhein-Rruhr Feuerstätten Prüfstelle · Im Lipperfeld 34 b · 46047 Oberhausen

Rhein-Ruhr Feuerstätten Prüfstelle

DAkkS

Deutsche

Aktreditienungssteile

D-PL-17727-01-00

Kontrolerklaring nr. RRF - 40 10 2214 - 2

Proven art

Proveih.t.DIN EN 13240

Genstand for proven:

Braendoeyn Aduro 9 basis, Aduro 9-1, Aduro 9-2, Aduro 9-3, Aduro 9 pedestal, Aduro 9-4, Aduro 9 xtra heatshield und Aduro 9 air

Ordregiver:

Aduro A/S, Beringvej 17, DK - 8361 Hasselager

Nominalvarmeydeise:

6.0kW

Støvemissionen:

28 mg/Nm³ved 13% O₂ after CEN/TS15883, Annex A.1 (DINplus metode)

OGC

75 mg/Nm³ ved 13 % O₂ after CEN/TS15883, Kapitel 4

Virkningsgrad:

81.3%

CVR nr.: 28488602

P-nr.:1011141389

Oberhausen, 05.03.2015

Skorsensfejer pategning

Dato, underskrift

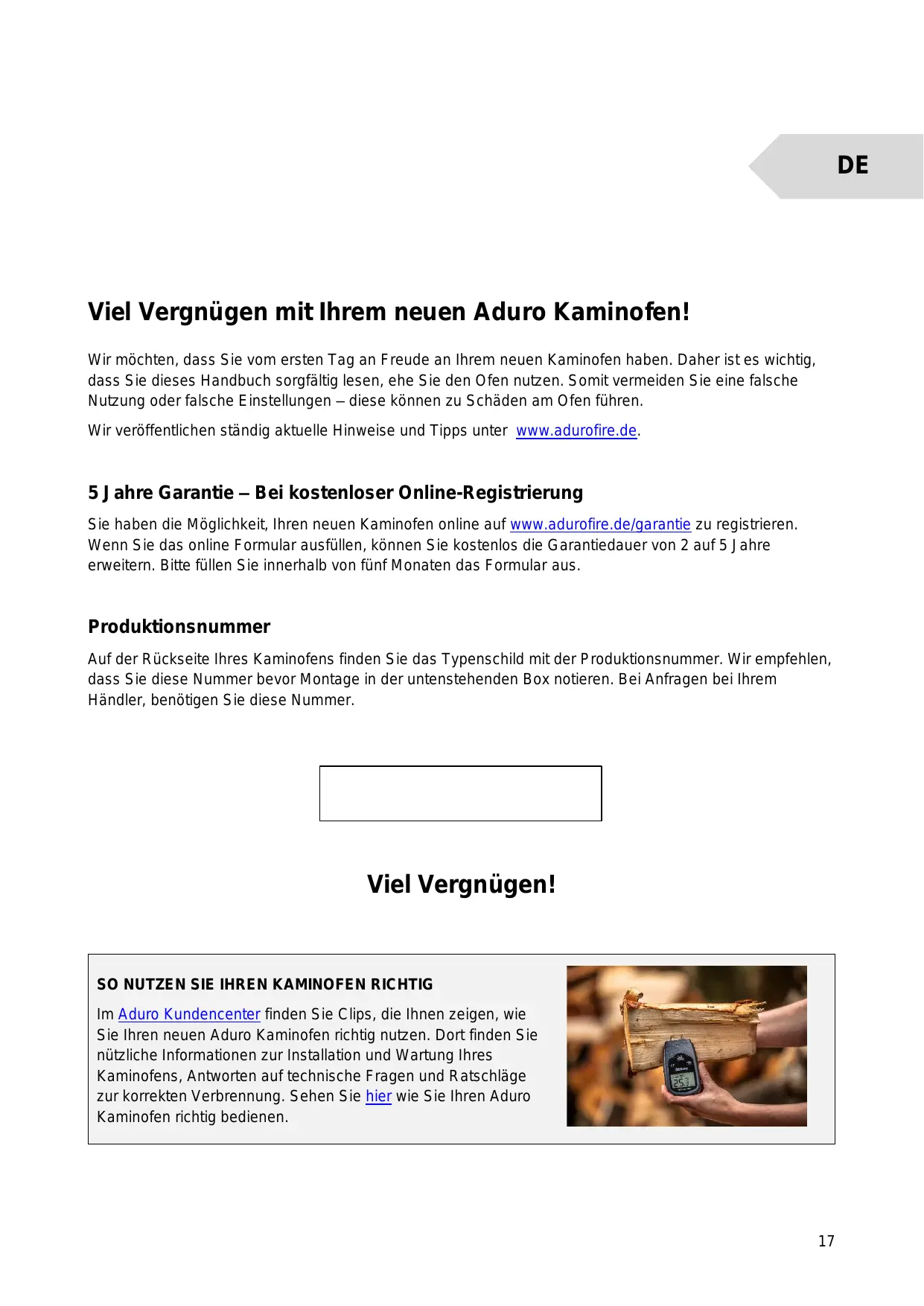

Viel Vergnügen mit Ihr hem neuen Aduro Kaminofen!

Wir möchten, dass Sie vom ersten Tag an Freude an Ihr neu den Kaminofen haben. Daher ist es wichtig, dass Sie diesen Handbuch sorgfältiglesen, ehe Sie den Ofen nutzen. Somit vermeiden Sie eine falsche Nutzung oder falsche Einstellungen – diese können zu Schäden am Ofen führen.

Wir veröffentlichen ständig aktuelle Hinweise und Tipps unter www.adurofire.de.

5 Jahre Garantie – Bei kostenloser Online-Registriierung

Sie haben die Möglichkeit, ihren neuen Kaminofen online auf www.adurofire.de/garantie zu registrieren. Wenn Sie das online Formular ausfüllen, können Sie kostenlos die Garantiedauer von 2 auf 5 Jahre erweitern.itte fullen Sie innerhalb von fuf Monaten das Formular aus.

Produktionsnummer

Auf der Rückseite Ihres Kaminofens finden Sie das Typenschild mit der Produktionsnummer. Wir empfehlen, dass Sie diese Nummer bevor Montage in der unterstehenden Box notieren. Bei Anfragen bei ihrem Handler, benötigen Sie diese Nummer.

Viel Vergnügen!

SO NUTZEN SIE IHREN KAMINOFEN RICTIG

Im Aduro Kundencenter finden Sie Clips, die Ihnen zeigen, wie Sie ihren neuen Aduro Kaminofen richtig nutzen. Dort finden Sie nützliche Informationen zur Installation und Wartung Ihr Kaminofens, Antwerten auf technische Fragen und Ratschläge zur korrekten Verbrennung. Sehen Sie hier wie Sie ihren Aduro Kaminofen richtig bedieren.

1. Allgemeines

1.1 Zulassungen

Aduro 9 Lux Ceramic wurde nach europäischen Normen und Richtlinien hergestellt (EN13240, NS3058 und Ecodesign 2022) und ist damit für die Installation und Verwendung in Europa zugelassen. Die Herstellung wird einer gleichzeitigen externen Qualitätssicherung unterzogen. DoP (Declaration of Performance) finds Sie auf www.adurofire.de/download.

1.2 Technische Daten

Aduro 9 Lux Ceramic	Datum
Nennwärmeleistung	6,0 kW
Rauchabgang, Durchmesser	Ø15 cm oben/hinten
Außenabmessungen (HxBxT)	139,9 x 54,4 x 50 cm
Höhe Rauchstutzen über dem Boden	111,1 cm
Abstand vom Boden zur Mitte des hinteren Ausgangs	101 cm
Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens	22,8 cm
Gewicht	167 kg
Material	Keramik / Stahl
Brennstoffe	Scheitholz und Holzbrikettes
Länge Brennmaterial max.	39 cm
Konvektionsofen	✓
Primäre, sekundäre und tertiäre Luftzufuhr	✓
Scheibensprülung	✓
Aschkasten	✓
Wirkungsgrad	80 %
Energieeffizienzindex	108,9
Energieeffizienzklasse	A+
Schornsteinzug	12 Pa
Maximale Aufgabemenge pro Stunde (Holz)	Ca. 3,1 kg
Ruumheizvermögen in Gebäuden mit
- Optimaler Isolierung	150 m²
- Durchschnittlicher Isolierung	100 m²
- Schlechter Isolierung	60 m²

1.3 Heimtransport

Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser immer aufrechtstehend transportiert werden. Wenn Sie ihren Kaminofen transportieren, achten Sie darauf, dass er sich in einer aufrechten Position befindet. Sollten Sieihn hinlagen wollen ist es wichtig, dass Sie alle lockeren Teile aus der Brennkammer entfernen (gusseisernes Rost, Leitblech, lockere feuERfeste Ziegeln). Alternativ konnen Sie die Isoliersteine sowie den Gusseisenrost in der Brennkammer liegen halten und danach mit überschüssigem Verpackungsmaterial auffullen, damit die losen Teile festgehalten werden.itte das Holz von der Verpackung beim ersten Anzünden verwenden. Die Plastikverpackungitte wegwerfen.

2. Montage der Keramikverkleidung

Aduro 9 Lux Ceramic ist mit Keramiksteine verkleidet. Bevor weitere Hantierung müssen die Steine entfernt werden. Sehen Sieitte die Anleitung auf Seite 97-98. Die Verkleidung kann wieder montiert werden, wenn der Ofen richtig platziert ist.

2.1 Montage des Ofens mit Rauchabgang hinten

Wenn Sie den Rauchabgang hinten am Ofen benutzen möchten, ist es wichtig, dass die Montage des Rauchabgangs vorgenommen wird, bevor die Steine montiert werden. Erinnern Sie sich daran, die Deckplatte richtig zu wenden. Sehen Sie Punkt 3.2.

3. Montage des Kaminofens

Sie dürfen gern selbst ihren Kaminofen montieren – vor der Montage empfehlen wir jedoch, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Fragen Sie evtl. ihren Handler um Rat über die Montage. Beachten Sie, dass Sie für die Einhaltung der geltenden Anforderungen verantwortlich sind.

Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ohnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluss überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.

Sie dürfen den Kaminofen nicht verwenden, bevor er von ihrem örtlichen Schornsteinfeger überprüft und abgenommen wurde.

3.1 Positionierung des Kaminofens / Abstandsvorschriften

Ihr neuer Kaminofen sollte passend und sinnvoll positioniert werden. Sie sollenn sichergehen, dass die Wahl ihrer Positionierung mit den lokalen Vorschriften einhergeht. Das Einhalten von Mindestabständen ist erforderlich, wenn der Ofen besoin brennbarem Material aufgestellt wird:

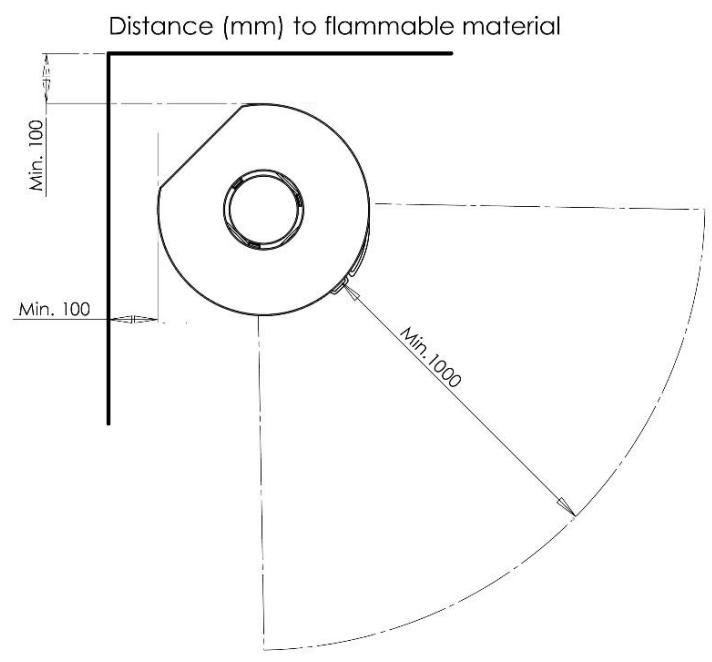

Abstand zum brennbaren Material (sehen Sie auch unterstehende Illustration)
Abstand halten	Abstand seitlich	Abstand über	Eckaufstellung	Möblierungsabstand
7,5 cm	40 cm	50 cm	10 cm	100 cm

Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt das Verbauen eines Rauchrohres mit CE-Zertifizierung –这点es muss damit den vorgegebenen Abstand zu brennbarem Material einhalten.

Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.

Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollene der Fußboden vor dem Kaminofen aus nicht-brennbarem Material bestehen. Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z.B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht-brennbare Unterlage vorgesehen werden. Die Mindestgroße dieser Unterlage ist in den einschlädigten Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht-brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Feuerraumöffnung gedeckt werden.

Der Kaminofen muss auf einem Boden mit ausreichender Tragfähigkeit aufgestellt werden. Erfüllt der Aufstellungssort diese Voraussetzung nicht, muss mit Blick auf die Tragfähigkeit nachgebessert werden, z.B. mit einer belastungsverteilenden Bodenplatte.

3.2 Rohranschluss

Der Rauchrohausgang des Aduro 9 Lux Ceramic ist werkseitig fur eine Montage nach obenVBoreitet. Soll das Rauchrohr nach hinten gefuhrt werden, genugt es, die uber der hinteren Ausgangsoffnung liegende Deckplatte herszulosen. Die Deckplatte kann dann auf den oberen Rauchrohausgang geegt werden. AbschlieBend wird eine Zierplatte auf den Topausgang geegt. Diese wird im Aschekasten des Ofens mitgeliefert. Aduro Kaminofen benotigen ein inneres Rauchrohr mit einem Durchmesser von 150~mm

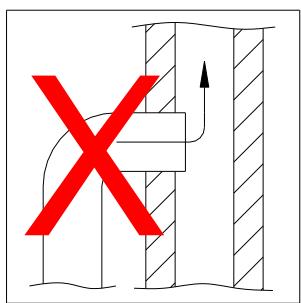

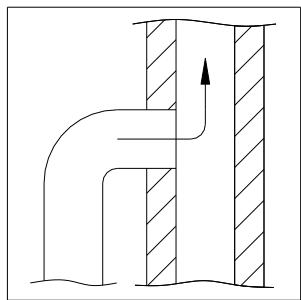

3.3 Anschluss an einen gemauerten Schornstein

Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der wichtere Rauchabzug oder ein gebogenes Rauchrohr benutzt werden. Nach der Ausmessung muss ein Loch im SchornsteinVBoreitetwerden, in dem die Mauerbuchse eingesteckt wird. Schlieben Sie das Loch mit Kaminmortel. SchlieBlich werden Kaminofen sowie das Rauchrohr richtig platziert. Legen Sie eine dulle Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss in die Mauerbuchse einstecken - esarf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unterstehende Illustration). Wird der(PC) rauchabgang verwendet, kann eine dulle Dichtung zwischen Rauchrohrstutzen und Rauchrohr gelegt werden.

Bauart 1 (selbstschließe)

Der Aduro 9 Lux Ceramic ist Bauart 1 und damit für die Mehrfachbelegung zugelassen. Der Feuerraum muss sowohl bei Betrieb wie bei Nicht-Nutzung geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Sie darf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschnittsfunktion wird durch eine in der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.

Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn

das Gerät nur mit geschlossenen Türen betrieben wird.
die Tur(en) sowie alle Einstelleinrichtungen des Geräts zu schließen sind, sobald das Gerät außer Betrieb ist.

Wie entferne ich die Bauartfeder? (nur bei Einfachbelegung)

• Wenn Sie die Bauartfeder entfernen, können Sie die alte mit einer Zange durchkneifen. Hierbei sollen den Sie die Feder mit einer kleinen Zange fixieren, oder sie mit einem Lappen, Polster oder Ahnlichem abdecken, da die Teile nach dem Durchschniden direkt aus der Fassung springen können.
• Beachten Sieitte, dass die Feder unter Spannung steht wenn die Tur geoffnet wird, weshalb Si. sich während des Entfernens selbst schützen sollenn.
  Schlieben Sie anschließlich das Loch im Ofen mit der beigelegten Schneideschraube.

3.4 Externe Verbrennungsluftzufuhr

Kaminöfen brauchen eine stetige Luftzufahr, um eine saubere und effektive Verbrennung zu sichern. Da moderne und energieeffektive Häuser oft besonderss gut abgedachtet sind, kann dies öfters Probleme verursachen. Daher ist Aduro 9 Lux Ceramic mit einer externen Luftzufahr ausgestattet, bei der die Luft für die Verbrennung dem Kaminofen direkt von außen zugeführrt wird. Der Kanal wird am Stutzen unter der Brennkammer angeschlossen. Der Hybrid-Ofen besteht bei der Verbrennung bis zu 25 m3/h Frischluft pro Stunde.

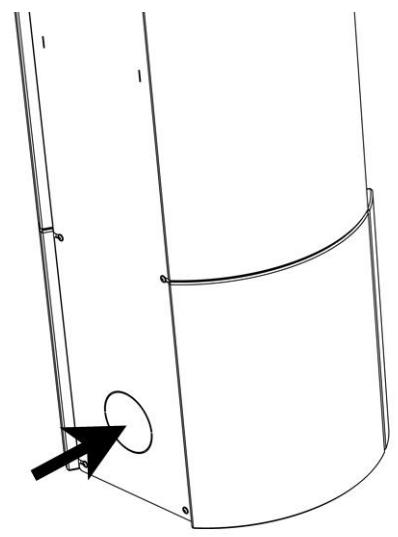

Der Stutzen des Kaminofens hat einen äußerten Diameter von 78 mm und dazu wird ein Rauchrohr von 080 mm benutzt. Ist die Zuluftleitung länger als 100 cm oder hat Winkel oder Kurven, vermindert sich die Fordermenge entscheidend. Auch Unterdruck auf der windgeschützten Seite des Hauses kann negativen Einfluss auf die Luftversorgung haben. Daher muss der Durchmesser der Leitung ab 100 cm Lange auf 100 mm erweitert werden. Es kann auch nötig werden, den Schornsteinzug zu erhöhen. Dies kann über den Aduro Draft Optimizer erreicht werden. Sie können leicht prüfen, ob die externe Luftzufuhr ausrecht: Öffnen Sie das dem Ofen)nachstgelegene Fenster, schließen die externe Luftzufuhr und zünden Feuer im Ofen an. Ist die Verbrennung anders als gewöhnlich, reicht die externe Luftzufuhr nicht aus.

Der Kaminofen ist davonVBoreitet, dass das Rohr mit externer Luftzufuhr unter hinten auf dem Ofen oder unter dem Ofen herausgenommen werden kann (sehen Sie die untenstehende Illustration):

Möchten Sie den Ofen ohne externe Luftzufuhr nutzen, ist es wichtig, die Abdeckplatte über dem externen Luftzugang Herauszulösen.

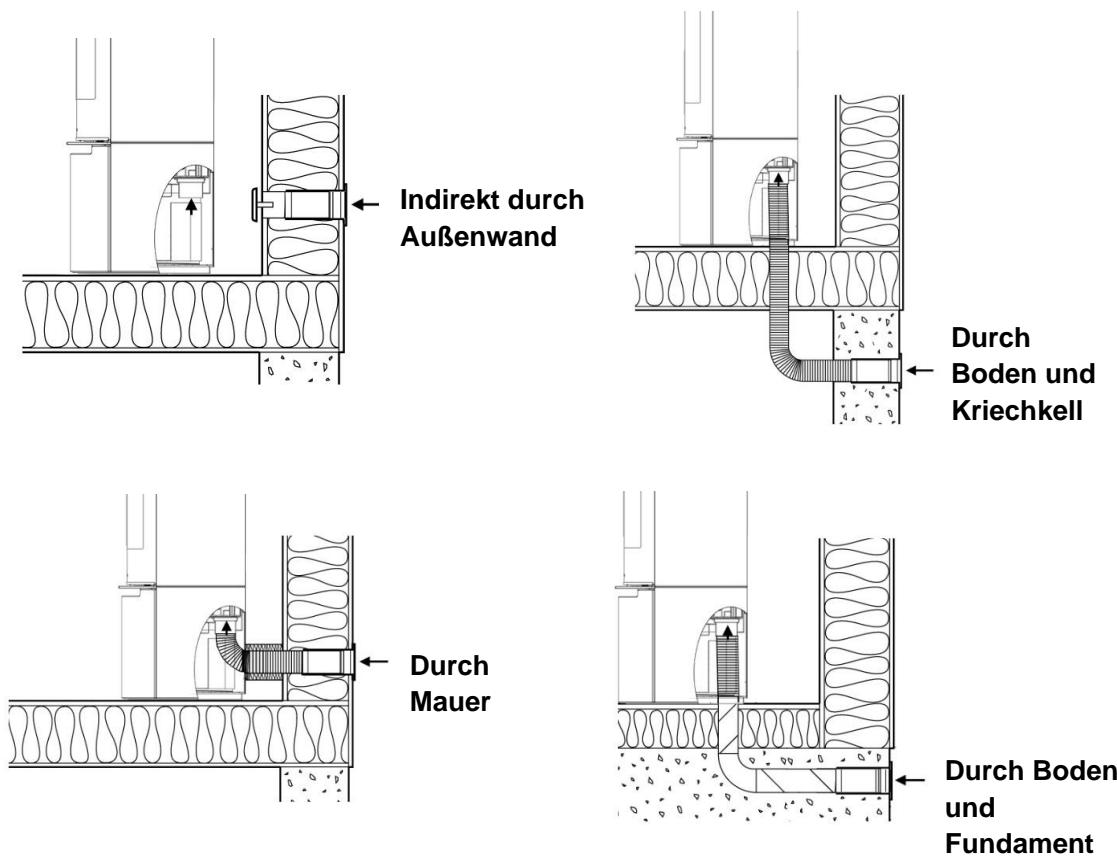

3.5 Installationsmöglichkeiten

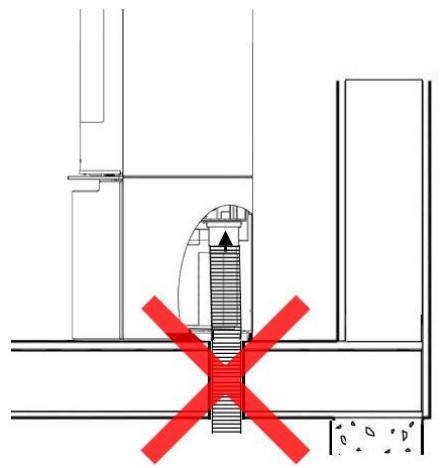

Über einen feuchten Kriechkeller:

Wenn Luft über einen feuchten Kriechkeller gezogen wird, erhalten Sie keine ausreichende Luftversorgung.

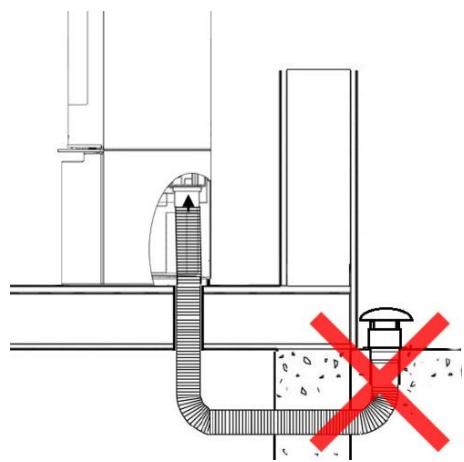

Mit aufsteigender Luftzufuhr:

Wird die Zuluft über ein aufsteigendes Rohr geführt, steigt der Luftwiderstand und der Ofen Funktioniert nicht korrekt.

4. Heizen im Kaminofen

Wichtige Warn- und Sicherheitshinweise

• Der Kaminofen wird heiz beim Gebrauch. Verwenden Sie den Kaminofen mit großer Vorsicht.
• Bewahren Sie niemals leichtentzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
• Verwenden Sie niemals leichtentzündliche Flüssigkeiten zum Anzünden des Kaminofens.
• Eine Schwelbefeuerung, d.h. eine Befeuerung mit stark verringerter Luftzufuhr, bewirkt eine schlechte Verbrennung mit hohen Emissionen sowie einen niedrigen Wirkungsgrad. Im schlimmsten Fall kann eine rasche Gasentzündungstattfinden, die zu Schäden am Kamin führt.
• Leeren Sie niemals den Aschekasten, wenn der Kaminofen noch heiz ist. Achten Sie daraufuf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgangen ist, Glut in der Asche befinden kann. Warten Sie damit, den Aschekasten zu leeren, bis es keine Glutsicht in der Asche gibt.
• Der Kaminofenarf nicht mit offener Feuerraumtur betrieben werden. Nur während des Anzündens kann die Tur die ersten paar Minuten angehnt werden.
• Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

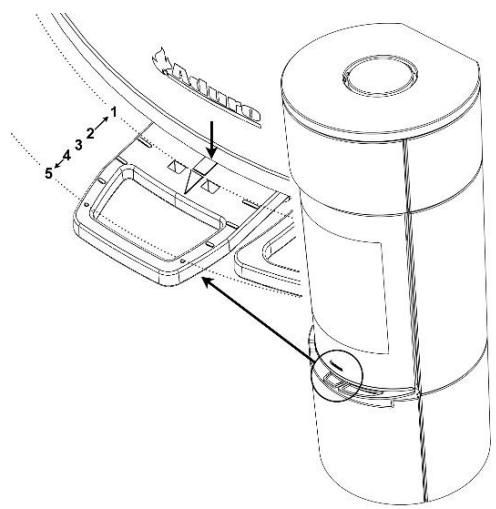

4.1 Schieber

Der Kaminofen ist mit einem Schieber unter der Tür versieht, der die Verbrennungsluft reguliert: primäre, sekundäre und tertiäre Luftzuführ. Die Primäreluft zündet das Feuer, die Sekundärluft hält das Feuer aufrecht, und die Tertiärluft sorgt für die Verbrennung der Rauchgasse. Wenn der Ofen gefeuert wird, muss dem Ofen immer sekundäre und tertiäre Luft zugeführrt werden.

Mit dem Schieber können Sie den Ofen an dem Schornsteinzug und dem gewünschten Wärmeeffekt anpassen. Je länger der Schieber Herausgezogen wird,esto mehr Luft wird zugeführrt und dato kräftiger

wird die Verbrennung. Wenn der Schieber ganz Herausgezogen ist, wird die maximale Luftmenge zugeführrt. Unterstehende Illustration zeigt, wie viel Luft bei den verschiedenen Schiebereinstellungen zugeführrt wird. Benutzen Sie die Türkante, um die Position der Luftzufuhr abzULEsen:

1: Primäre, sekundäre und tertiäre Luftzufuhr sind ganz offen. Diese Position kann mit dem Aduro-Schlüssel festgehalten werden. Der Schlüssel muss in den zwei Lächern festgesetzt werden.
2: Primäre Luftzufuhr ist geschlossen. Sekundäre und tertiäre Luftzufuhr sind ganz offen.
3: Primäre Luftzufuhr ist geschlossen, die sekundäre Luftzufuhr ist halbwegs geschlossen und die tertiäre Luftzufuhr ist ganz offen.
5: Schieber ist ganz eingeschoben. Die Luftzufuhr ist geschlossen.

4.1.1 Sekundäre Luftzufuhr

Der Kaminofen Funktioniert unter normalen Umständen mit der Sekundärluft zwischen 60% und 100% offen. Der Schieberarfie no geschlossen sein, dass die Flammenausgeh. Um eine saubere und effektive Verbrennung zu sichern, mus es immer sichtbare Flammen geben. Eine zu niedrige Luftzufuhr kann zu einer schlechten Verbrennung, hohen Emissionen sowie einem schlechten Wirkungsgrad fuhren. Die Scheibenspulung, die Rußablagerungen an der Frontglasscheibe verhindert, wird auch von der sekundären Luftzufuhr gesteuet.

Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW - muss die sekundäre Luftzuführ nach 45 Minuten, nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen, und der Ofen brennt sauber mit Hilfe der tertiären Luftzuführ hinter in der Brennkammer.

4.1.2 Primarschieber

Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist. Dann ist es nötig, die primäre Luftzufuhr wieder für ca. zwei Minuten zu öffnen, um die neuen Holzsche anzuzünden.

Um das Risiko zu reduzieren, dass Asche aus dem Ofen beim Nachlegen von Holz kommt, ist es eine gute Idee, der Schieber unter der Tur, eine Minute bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen hohenen Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.

Wenn der Kaminofen überforderd wird und mehr als ca. 3,1 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfürt und später abfällt. Der Ofen kann später lackiert werden – dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.

4.2 Aduro-tronic

Die patentangemeldete Automatik Aduro-Tronic ist eine manuell zu bedienen Mechanische Startautomatik, die ohne Strom Funktioniert und automatisch die Verbrennungsluft reguliert. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic – und Sie können in Ruhe das Feuer, die effektive Verbrennung sowie eine Ersparing des Holzgebrauchs bis zu 40% genieten. Für weitere Informationen besuchen Sie www.adurofire.de.

4.2.1 So bedieren Sie ihre Aduro-tronic

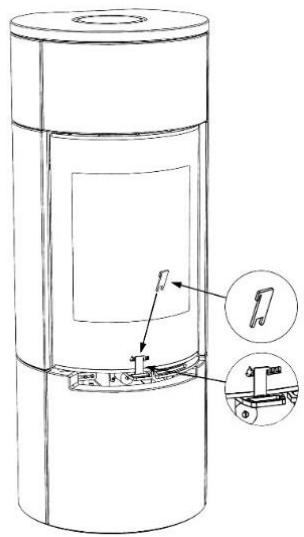

Beim Anzünden

Beim ersten Anfeuern des Kaminofens ist es wichtig, dem Feuer eine maximale Menge an Primäreluft zuzuführen. Zu dieser Zweck kann der Primärschieber „zwangsgeffnet" werden. Ziehen Sie den Primärschieber ganz hereaus und setzen Sie den beigelegten Aduro-Schlüssel dazwischen (sehen Sie die Illustration). Wenn der Kaminofen heißt ist und am Boden der Brennkammer eine Glutschricht entwickeln ist, kann die Aduro-tronic auf die Automatik-Position gestellt werden, d.h. den Schlüssel wieder entfernen. Alternativ kann die Tür die ersten paar Minuten während des Anzündens angeleht werden (ohne Schlüssel).

Beim Befeumann

Immer wenn neues Holz nachgelegt wird, muss binnen der ersten Minuten eine genau bemessene Menge Primäreluft zugeführrt werden. Es ist jeder wichtig,

dassie these Beluftung mit der Primarluft nicht zu lange dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Sie aktivieren die Automatik durch ein Herausziehen des Primarschiebers, sobald neues Holz nachgelegt wird. Die Automatik schlieBt danach die Primarluft.

Regulierung der Aduro-Tronic Automatik

Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten schließt. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit einem „Standardschornstein“ und Brennanz in einer „Standardgroße“ (Länge ca. 30 cm, Dicke ca. 10x10 cm) mit einer maximalen Feuchtigkeit von 18% verwendet. In der Praxis können diese Verhältnisse tatsächlich variieren. Die Aduro-tronic{lösst sich daher/gen auf die Verhältnisse Ihres Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z.B., wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzsche-itwas größter sind oder Sie noch seltener nachlegen möchten), justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschluss justieren, damit die Drosselung langsamer Goes. Drehen Sie die Schraube nach rechts, um die SchlieBzeit zu verlangern und nach links, um die SchlieBzeit zu verkurzen.

4.3 Heizanleitung

Der Kaminofen ist für intermittierende Verbrennung vorgesehen. Dies bedeutet, dass das Holz vollständig herunterbrennen muss, ehe Sie neues Holz nachlegen.

Um eine optimale Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftigere Verbrennung als große Holzsche, da die Oberfläche größter ist, und dadurch wird mehr Gas freiogegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzsche eingelegt werden. Wenn ein

höherer Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die ideale Wärmeleistung wird beim Einlagen von ca. 2,2 kg Holz pro Stunde erreicht.

Wenn Sie Probleme beim Anzünden des Kaminofens haben, oder das Feuer bereits nach kurzer Zeit wieder ausgeht, könnte es hierfür folgende Grunde geben:

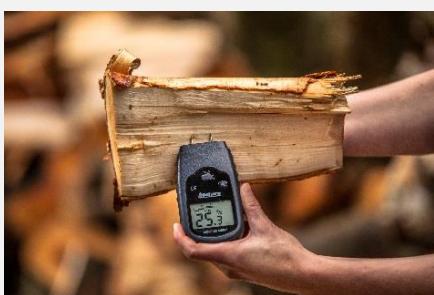

• Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht übersteigen.
• Es besteht ein Unterdruck in Ihr Hem Haus.
• Der äußere Rauchabzug ist verruft. Dies kann besonders nach dem Schornsteinfegen auftreten. Kontrollieren Sie den Rauchabzug.
• Es wurde zu weniger Brennholz verwendet. Die Glut ist davon nicht stark genug und zu kalt, um die neue Ladung Brennholz zu entzünden.

Um ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.

4.4 Erste Inbetriebnahme

Der Ofen ist in wiederverwendbarer Verpackung verpackt. Das Holz konnen Sie eventuell in kleineren Stücken zersägen und beim ersten Anzüden verwenden. Der Plast muss in Übereinstimmung mit den nationalen Vorschriften bezüglich Entsorgung von Abfallen entsorgt werden.

Es kann vorkommen, dass die Rauchleitplatte aus Stahl sich während des Transports verzieht. Vergewissern Sie sich daher vor dem Gebrauch des Kaminofens, ob die Rauchleitplatte korrekt befestigt ist (durch die Haken oder - je nach Modell - durch die Schrauben), um eine optimale Verbrennung zu erhögbaren und die Verrußung des Glases zu vermeiden.

Beim ersten Anzünden des Ofens muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen, d.h., den Kaminofen langsam aufwärmen bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, härtet beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüfung.

Darüber hinaus kann es vorkommen, dass in der Aufheiz- und Abkuhlphase laute metallische Gerausche auftreten. Dies ist auf die Materialspannung in beiden Phasen zurückzuführren.

Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden soll, muss die Tür leicht angeleht bleiben und darauf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung an den Ofen klebt.

4.5 Anzünden und Anheizen

Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.

1. Ziehen Sie den Schieber unter der Türg ganz Heraus, damit die Primär-, Sekundär- und Tertiärluftzufuhr ganz offen sind.

2. Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine keinere Holzstückequer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.

3. Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schließen Sie dann die Tur. Wenn es klare sightbare Flammen gibt, und das Feuer gut brennt, schließen Sie die primäre Luftzufuhr unter der Tur (sehen Sie Punkt 4.1.2).

Die einzelnen Bedienungselemente werden öffers sehr heißt. Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand“ benutzen.

4.6 Brennmaterialien

Der Kaminofen ist für Holz und Holzbriketts geeignet. Wir setzen den Gebrauch von gespaltenem Hartholz voraus, welche mindestens ein Jahr gut beluftet draußen unter einer Abdeckung gelagert wurde. Brennholz, welche nur drinnen gelagert wurde, ist sehr trocken und wird dazu schnell verbrennen. Idealerweise sollte das Brennholz im Winter geschlagen werden, da zu dieser Zeit viel Feuchtigkeit des Holzes in den Wurzeln gespeichert wird. Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Hölzer (Feuchtigkeitsgehalt hochstens 18%) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen. Der Feuchtigkeitsgrad des Brennholzes konnen Sie mit Hilfe eines Feuchtigkeitsmessers oder eines Spülmitteltests bestimmen. Vorgehensweise des Spülmitteltests: Geben Sie einen Tropfen Spülmittel auf das eine Ende des Holzstückes und verreiben Sie den Tropfen weniger. Pusten Sie dann auf der gegenüberliegenden Seite kräftig ins Holz. Bilden sich auf der Seite mit dem Spülmittel nun Seitenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm Durchmesser und max. 39 cm Länge. Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens deutlich reduziert und die Partikelemission erhöht.

Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)dürfen Kohlegruß, Feinhackschnittel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossilere Brennstoffe dürfen auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotte- und Metalteilen Ihres Kaminofens und am Schornstein verursachen.

5. Der Schornstein

Die optimale Verbrennung erreichen Sie, wenn Ihr Schornstein im natürlichen Zustand zwischen 18 und 25 Pascal (Pa) erreicht (warm). Soltte dieser Wert nicht erreicht werden, kann der Zug mit einem Kaminaufsatz (Aduro DraftOptimizer) verbessert werden. Dafür muss ein natürlicher Zug von 10 bis 14 Pa vorhanden sein. Diese Wert darf nicht untersritten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstärke lew. beeinfluft wird, ist er im Jahresverlauf sehr unterschied. Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genugend Schornsteinzug entstehen. Wenn der empfohlene Schornsteinzug nicht erreicht wird, konnen Probleme mit Rauch durch die Tur entstehen.

Datum zur Berechnung des Schornsteins	Holz
Abgastemperatur gemessen bei [20°C]	245
Förderdruck bei Nennwärmeleistung [mbar]/[Pa]	0,12 / 12
Abgasmassenstrom [g/s]	5,7

5.1 Fehlender Zug im Schornstein

Wenn der Schornstein zu niedrig, undicht oder mangelhaf ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Schornsteinzug muss ausreichend sein, damit beim Anzünden eines kalten Ofens/Schornsteins eine ausreichende Verbrennung entstehen kann und es nicht zu Rauchentwicklung/Austritt im Ofen kommt.

Nach erfolglicher Anheizphase und steigender Temperatur im Ofen und im Kamin ist es wichtig, dass der Schornsteinzug stabil bei zwischen 18 und 25 Pascal liegt. Dies muss nach spätestens einer Stunde der Fall sein. Prüfen Sieitte den Schornsteinzug vor und 60 Minuten nach der Anheizphase. Nur mit den genannten Pascal-Werten ist eine saubere und stabile Verbrennung möglich.

Temperatur und Zugstärke des Ofens stehen in direktem Bezug zueinander. Besonders im kalten Zustand kann der Zug im Kamin stark variieren. Daher wird empfohlen, den Kaminzug in warmen Zustand zu messen. Sollte der Schornsteinfeger damit einen ausreichenden Zug feststellen, die Heizleistung dennoch nicht ihren Erwartungen genügen, hilft es, die Anheizphase zu verlangern. Nutzen Sie dazu ein paar Zweige mit Anzünd-Hilfen, damit der Schornstein langsam und ausreichend aufwärmt. Nur so erhalten Sie einen optimalen Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.

Ist es nicht möglich, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden, z.B. Aduro DraftOptimizer.

5.2 Schornstein und Rauch

Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an wechselnder Wetterlage. Unter bestimmten Voraussetzungen kann es zu einer Kälte-Blockade des Kamines kommt, die den natürlichen Zug stark beeinträchtigen kann. Dies kann besondere an kalten oder windigen Wintertagen passieren, oder wenn der Ofen längerere Zeit nicht genutzt wurde.

Bei einer Kälte-Blockade des Schornsteins füllt sich die Brennkammer in der Anheizphase mit deutlich mehr Rauch als üblich. Dieser tritt dann aus dem Ofen aus. Wenn der Kamin lange nicht genutzt wurde, empfehlen wir daher, den Ofen mit ein paar Zweigen langsam anzuheizen, um eine Kälte-Blockade zu vermeiden.

6. Wartung des Kaminofens

Alle Wartungsarbeiten am Kaminofen)dürfen nur im kalten Zustand und bei gezogenem Stecker erfolgen.

Die Brennkammer

Die Vermiculite-Steine in der Brennkammer verschreiben nach einer gewissen Zeit und müssen ausgetauscht werden, sobald Risse größter als einen halben Zentimeter werden. Die Haltbarkeit der Platten hängt davon ab, wie oft und wie kräftig der Ofen in Gebrauch genommen wird. Sie können selbst die Platten austauschen. Sehen Sieitte www.aduroshop.de.

Glasscheibe

Nasses Holz, fehlender Zug im Schornstein sowie fehlerhafte Bedienung des Ofens konnen Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit einem feuchten Lappen mit weniger Asche darauf zu reinigen. Sie konnen auch Reinigungsk Produkte verwenden, wie z.B. der

Aduro Easy Clean Schwamm. Diese Schwamm weder zerkratzt noch beschädigt die Oberfläche des Glases und kann mehrmals verwendet werden. Wasser oder andere Reinigungsmittel sind nicht notwendig.

Es gehört zur regelmäßigen Wartung, die Glashalterungen und die Scharniere ab der Inbetriebnahme auf korrekten Sitz zu kontrollieren.

Dichtungen

Die Dichtungen rund um Glas und Tur konnen mit der Zeit verschreiben. Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenn sie ausgewechselt werden.

Asche

Entleeren Sie den Aschekasten, bevor er voll ist. Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher, das Feuer anzuzüunden.

Reinigung des Kaminofens

Das innere des Kaminofens sowie das Rauchrohr konnen durch die Tür und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der obere Isolierstein (Rauchleitplatte) kann entfernt werden. Um frei den Zugang zum oberen Teil des Kaminofens sowie dem Rauchrohr zu betrinnen, wird die Rauchleitplatte in Stahl abmontiert. Das Rauchrohr kann auch vom Kaminofen halten und gereinigt werden. Die Reinigung des inneren Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutzt wird, soll die Reinigung ofters vorgenommen werden. Der Schornsteinfeger oder ihren örtlichen Aduro GO-Partner können diese Reinigung ausführten, wenn dies gewündt wird.

Der Kaminofenarf nicht mit Wasser gereinigt werden. Sollte der Kaminofen Rost ausgesetzt sein,besteht die Gefahr von Rostbildung.

Reinigung der Keramikverkleidung

Die Keramikverkleidung scarf nur mit einem feuchten Tuch gereinigt werden.

Ersatzteile und unautorisierte Änderungen

Es dürfen nur originale Ersatzteile für den Kaminofen benutzt werden. Jede unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. Auf www.aduroshop.de können Sie originale Ersatzteile für ihren Kaminofen kaufen.

7. Zubehör

Sie finden ein breites Angebot an Zubehör für Aduro Kaminöfen, die Ihr Kaminofen-Erlebnis komplett machen: Kaminbesteck, Holzkörbe, Schutzgitter, Brikettkästen und Ascheimer, Bodenplatten aus Glas und Stahl, Rauchrohre, Easy Fighter Lighter - sowie Easy Clean-Produkte. Lesen Sie mehr unter www.aduroshop.de.

8. Gewährleistung

Sie haben ein zweijähriges Reklamationsrecht ab Kaufdatum. Der Kaufbeleg muss als Dokumentation bei einer Reklamation vorgelegt werden. Das Reklamationsrecht greift nicht bei falscher Installation undutzung des Ofens. Ebenso sind Verschleibeile nicht Bestandteil von Garantie oder Gewährleistung. Dazu zahlen Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw., da diese dem normalen Verschleib ausgesetzt sind. Diese Teile konnen Sie bei Imrem Handler oder www.aduroshop.de nachbestellen.

Es gilt grundsätzlich keine Garantie auf:

• Schäden, die durch falsche Installation oder Nutzung des Ofens herrhüssen, z.B. Überhitzung sowie fehlende Wartung des Ofens
• Abnehmbare- und Verschleiße (Glasscheiben, Isoliersteine, Feuerroeste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw.), da diese dem tätiglichen Gebrauch unterliegen
• Schäden aufgrund Kondenswassers in und um den Schornstein, zu viel oder weniger Schornsteinzug und fehlende Wartung/Reinigung
• Montagearbeiten während einer Reparation
• Transportkosten bei Reparatur
• Schäden am Ofen, die durch äußere Einwirkung verursacht wurden oder Schäden, die der Ofen an anderen Gegenständen verursacht hat.

9. Entsorgung Ihres Aduro Ofens

Wenn Sie ihren Kaminofen entsorgen, muss Metal, Vermiculite und keramisches Glas getrennt sortiert werden. Entsorgen Sie die Materialien nach den Regelungen der Recyclingsanlage vor Ort.
