Seeland I - Holzofen JUSTUS - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen
Marke	JUSTUS
Modell	Seeland I
Höhe	1011 mm
Breite	533 mm
Tiefe	413 mm
Gewicht (Stahl)	90 kg
Gewicht (Stein)	146 kg
Nennwärmeleistung	5,0 kW
Leistungsbereich	3,0 - 6,1 kW
Energieeffizienzklasse	A+
Zugelassene Brennstoffe	Holzscheite (Feuchtegehalt < 25 %), Holzbriketts, Braunkohlebriketts
Verbotene Brennstoffe	Kohle, Kohleprodukte, behandeltes Holz, Abfälle
Rauchrohrdurchmesser	150 mm
Anschluss	Oben
Sicherheitsabstand hinten	200 mm
Sicherheitsabstand seitlich	800 mm
Strahlungsbereich der Scheibe	800 mm
Drehsystem	Drehbarer Mittelteil (nur kalt)
Einstellbare Luftzufuhren	Primärluft, Sekundärluft (Clean-Glass-System), Tertiärluft
Wartung	Reinigung mit weichem Tuch; Scheibe: Holzasche; Schornsteinfegerpflicht 2x/Jahr
Garantie	2 Jahre (ausgenommen Verschleißteile)

Häufig gestellte Fragen - Seeland I JUSTUS

Welche Brennstoffe kann ich im Seeland I-Ofen verwenden?

Sie können unbehandelte Holzscheite (Feuchtegehalt < 25 %), Holzbriketts und Braunkohlebriketts verwenden. Die Verwendung von Kohle, Kohleprodukten, behandeltem Holz oder Haushaltsabfällen ist verboten.

Wie mache ich das erste Feuer?

Führen Sie nach der Installation ein intensives Abbrennen von mindestens einer Stunde durch, ohne die Tür zu öffnen. Dadurch kann sich die Farbe verfestigen. Es können Geruch und Rauch auftreten: Lüften Sie den Raum gut. Berühren Sie den Ofen während dieser Phase nicht.

Wie reinige ich die geschwärzte Scheibe?

Warten Sie, bis das Gerät kalt ist. Verwenden Sie ein feuchtes Tuch, das in Holzasche getaucht wurde. Sie können auch ein spezielles Ofenglasreinigungsmittel verwenden, aber achten Sie darauf, dass es nicht auf die Dichtungen läuft.

Kann ich den Ofen drehen?

Ja, der Mittelteil ist drehbar. Nutzen Sie diese Funktion nur, wenn der Ofen kalt ist, und halten Sie einen Sicherheitsabstand von mindestens 80 cm im gesamten Strahlungsbereich ein.

Wie oft ist die Schornsteinreinigung vorgeschrieben?

Zwei Schornsteinreinigungen pro Jahr sind Pflicht: eine während der Heizperiode und eine vor der Inbetriebnahme im Herbst. Die Reinigung muss mechanisch mit einer Bürste erfolgen. Bewahren Sie das Zertifikat auf.

Was tun bei einem Schornsteinbrand?

Schließen Sie sofort alle Luftzufuhren des Ofens und alarmieren Sie die Feuerwehr. Lassen Sie die Anlage anschließend von einem Fachmann überprüfen.

Wie stelle ich die Luftzufuhr ein?

Öffnen Sie zum Anzünden die Primär- und Sekundärluftzufuhr ganz. Sobald das Feuer gut brennt, reduzieren Sie die Primärluft allmählich, während die Flammen lebhaft bleiben. Die Sekundärluft sollte maximal geöffnet bleiben, um die Scheibe sauber zu halten.

Wie hoch ist die maximale Brennstoffmenge?

Für Holz: 2 Scheite von ca. 20 cm. Für Braunkohlebriketts: 2 Briketts. Beachten Sie die im Handbuch angegebenen Lufteinstellungen für die Nennleistung.

Wie pflege ich die Außenflächen?

Reinigen Sie mit einem weichen Tuch oder einem natürlichen Schwamm, der in warmem Seifenwasser getränkt ist. Verwenden Sie niemals Scheuermittel. Die Farbe erreicht ihre endgültige Härte erst nach mehreren Abbrandvorgängen bei Nennleistung.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Ihrem Händler erhältlich. Geben Sie bei der Bestellung den Typ, die Seriennummer und die Modellreferenz an (siehe Typenschild auf der Rückseite des Geräts).

BEDIENUNGSANLEITUNG Seeland I JUSTUS

Bedienungs- und Montageanleitung für Kaminofen mit Drehfungtion

Inhaltsverzeichnis D / AT / CH

Begrübung 3

EineBitte... 3

Entsorgung der Verpackung 3

1. Beschreibung 5

2. Allgemeines 5

2.1 Externe Verbrennungsluftversorgung 5

2.2 Montagehinweise zum Anschluss einer externen Verbrennungsluftversorgung 6

2.3Bauart 7

1. Rauchrohranschluss und Aufstellung des Kaminofens 7

3.1 Rauchrohranschluss 7

3.2 Aufstellung des Kaminofens 8

1. Technische Daten 9

5.Betrieb des Kaminofens 10

5.1 Allgemeine Sicherheitshinweise 10

5.2 Luftregelung 10

5.3 Geeignete Brennstoffe 11

5.4 Inbetriebnahme 11

5.5 Heizen mit Braunkohlebriketts 12

5.6 Heizen in der Übergangszeit 12

5.7 Maximale Aufgabemenge und Luftinstellung bei NWL 12

5.8 Ascheentleerung 12

5.9 Reinigung und Pflege 13

5.10 Schornsteinbrand 13

6.Raumheizvermögen (DIN 18893) 13

7.Drehfungtion 14

JUSTUS-Werksgarantie 15

Leistungserklärung 46

CE-Kennzeichnung 47

Geräte-Kenndaten* Umschlagseite hinten

*Bitte beachten Sie:

Bitte geben Sie bei Ersatzteilbestellungen und eventuellen Servicefällen immer die Modellnummer für ihre Geräte-Variante mit an. Markieren Sie am besten gleich jetzt die jeweilige Ausführung Ihres neuen Kaminofens im damit vorbereiteten Kreisfeld in der Tabelle auf der Seite mit den „Geräte-Kenndaten".

Vielen Dank!

Sehr geehrter Kunde,

wir beglückwünden Sie zum Kauf eines JUSTUS-Gerätes!

JUSTUS-Geräte bieten Ihnen ausgereiffe und zuverlässige Technik, Funktionalität und ansprechendes Design.

Sollten Sie betrz unserer sorgfälligen Qualitätskontrolle einzelmal etwas zu beanstanden haben, so wenden Sie sichitte an unserenzentralen Kundendienst, hier wird man Ihnen kein behilflich sein.

Wahlen Sie hierfüritte in unserem Serviceportal unter

www.oranier-serviceportal.com

den für Sie relevanten Bereich aus und folgen Sie der Menüführung:

Bestellen Sie Ersatzteile, verfolgen Sie im Trackingbereich ihre Bestellung, finden Sie unter "FAQ" schnelle Antwerten auf früiggestellte Fragen oder geben Sie einen Kundendienst-Auftrag Schnell und bequem ein.

Falls Sie einen Kundendienst-Auftrag eingeben möchten, halten Sieitte folgende Informationen bereit:

Serie und Modellnummer des Gerätes
Fertigungsummer / Datum des Prüfstempels (Siehe Rückseite dieser Bedienungsanleitung)
Korpusfarbe und Verkleidungsvariante des Gerätes
Kaufdatum
Ein Foto von der Rückseite der Bedienungsanleitung oder vom Typenschild
Ein Foto vom Fehler

Auf diese Weise kann der Kundendienstauftrag besondersschnellbearbeitetwerden.

Halten Sie die oben genannten Informationen ebenfls bereit, wenn Sie uns per email oder Telefonisch kontaktieren möchten, damit die Bearbeitung schnell und unkompliziert abgewickelt werden kann.

JUSTUS GmbH

Oranier Straße 1

35708 Haiger / Sechshelden

Telefon: [phone]

Kundenservice / Ersatzteile

email Kundenservice: [e-mail]

email Ersatzteile: [e-mail]

Telefon: [phone]

Alle Dienste sind erreichenbar

Montag - Donnerstag: 8.00 - 17.00 Uhr

Freitag: 8.00 - 15.00 Uhr

Österreich:

ORANIER Heiz- und Kochtechnik GmbH

Blutenstraße 15/4 · 4040 Linz

email Vertrieb: [e-mail]

Telefon: +43 (0) 7 32 / 66 01 88-10

Kundenservice/Ersatzteile:

email Ersatzteile: [e-mail]

Telefon: +43 (0) 7 32 / 66 01 88-20

Schweiz:

ORANIER Heiz- und Kochtechnik GmbH
Hartbertstrasse 1 · 7000 Chur

Telefon: [phone]

email: [e-mail]

Bitte beachten Sie:

Geben Sie bei Ersatzteilbestellungen und eventuellen Servicefällen immer die Nummer für ihre Verkleidungsvariante (Korpusfarbe / Verkleidung) mit an.

Markieren Sie am besten gleich jetzt die jeweilige Variante Ihres neuen Kaminofens im darauf vorbereiteten Kreisfeld in der Tabelle auf der Rückseite dieser Bedienungsanleitung. Vielen Dank!

These Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt(sofort, wenn die nachfolgenden Richtlinien und Anweisungen nicht beachtet werden. Wir danken für Ihr Verständnis!

Bitte beachten Sie:

Prufen Sie vor Aufstellung und Betrieb unbedingt, ob evtl. Transportschäden an den Funktionsteilen (Luftschieber, Ausmauerung, Dichtungen, Feuerraumtur, Rohrstutzen usw.) festzustellen sind. Bei Feststellung solcher Mängel setzen Sie sichitte mit unserem Kunden service in Verbindung!

These Bedienungsanleitung macht Sie mit der Funktion und Handhabung des Ofens vertraut und ist Bestandteil dieser Feuerstände. Bewahren Sie die Bedienungsanleitung gut auf, damit Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können.

Einzuhaltende Richtlinien und Normen:

EN 12828

Heizungssysteme in Gebäuden

DIN 13384

Wärme- und strömungstechnische Berechnungsverfahren für Abgasanlagen

DIN 18160

Hausschornsteine, Anforderungen, Planung u. Ausführung

VDI 2035

Verhütung von Schäden durch Korrosion und Steinbildung in WW-Heizungsanlagen (nur für wasserführunge Geräte)

1. BlmSchV

Verordnung über Kleinfeuerungsanlagen

FeuVo

Feuerungsverordnung

Heizraumrichtlinien

Landesbauordnung

Falls erforderlich:

Elektrische Anschlüsse müssen vom Elektro-Fachbetrieb nach VDE durchgeführt werden

Typgeprüft nach EN 13240

§ 15a B- VG Österreich

Bauart 1

Wirkungsgrad und Emissionswerte entnahmen Sieitte der in dieser Anleitung enthaltenen CE-Kennzeichnung.

1. Beschreibung

Der Kaminofen besteht aus einer geschweit- ten Stahlkonstruktion. Der Mittelteil des Kaminofens ist drehbar ausgeführrt.

Im Mittelteil befindet sich der mit Schutzplatten ausgekleidete Feuerraum. Unter einem stabilen Gussrost befindet sich der Aschekasten.

Kaminöfen dieser Bauart arbeiten im Konvektionsbetrieb, d. h. die Umgebungsluft wird von den im Kaminofen enthaltenen Konvektionsschächen angesaugt, stark erwartmt und wieder an den Wohnraum abgegeben.

Der Kaminofen ist nach EN 13240 geprüft und zugelassen.

2. Allgemeines

Die Aufstellung Ihres Kaminofens muss unter strikter Berücksichtigung der jeweiligen Landesbauordnung und in Absprache mit dem Bezirksschornsteinfegermeister erfolgen.

Dieser pruft nach erfolgter Montage auch den ordnungsgemäßen Anschluss der Feuerstände.

Eine Feuerstelle entzieht dem Aufstellungsraum im Betrieb Sauerstoff. Daher ist es zwingend notwendig, für eine ausreichende Frischluftzufahr im Aufstellungsraum Sorge zu tragen.

Bei Aufstellung in Räumen mit besonderss dicht schließenden Fenstern und Türen sind Funktionstörungen nicht ausgeschlossen.

Ob im vorgesehenen Aufstellungsraum ausreichend Verbrennungsluft für ihren Ofen zur Verfügung steht, darüber kann他们在Zwei-felsfall Ihr zuständiger Schornsteinfegermeister Auskunft geben.

2.1 Externe Verbrennungsluftversorgung Im Bedarfsfall kann der Kaminofen mit einem Anschluss für eine externe Verbrennungsluftversorgung ausgerüstet werden:

FürbesonderssdichteRäume Kann hier eine Luftversorgung von auBen angeschlossen werden.

Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung!

Die Zuführung der Verbrennungsluft erfolgt ausschliesslich über ein bauseitiges Zuluftrohr ND 100 mm. Die Luftleitung ist mit glattem Rohr aus Stahl oder Kunststoffrohr (Abflussrohr) auszufahren.

Die gestreckte Rohrängearf nicht länger als 6 m sein,keine Reduzierungen sowie maximal 3 Stck. 90^ - Bogen aufweisen!

Ein vor der äußerten Zuluftöffnung angebrachte Schutzgitterarf nicht ungewollt den Zuluftquerschnitt verkleinern oder gar verschlüben konnen.

Ein Anschluss an einen geeigneten LAS-Schornstein ist möglich.

In jedem Fall ist zu beachten, dass der Verbrennungsluftbedarf von ca. 30m^3/h bei einem Forderdruck von 4 Pa sichergestellt ist.

Bei Nichtbetrieb sind alle Luftschieber geschlossen zu halten, damit keine Kaltluft über den Schornstein zirkulieren kann. Eine mögliche Kondensatbildung kann durch Isolierung des Luftrohres vermieden werden.

Der Schornsteinzug muss die zusätzlichen Widerstände einer so ausgerüsteten Feuerungsanlage überwinden konnen.

Der Anschluss kann wahlweise von hinten oder von unter hergestellt werden.

Bei Anschluss von hinten muss ein als Zubehör erhältlicher Anschlussstutzen montiert werden.

Siehe dazu auch nachfolgende Montagehinweise und Abbildungen:

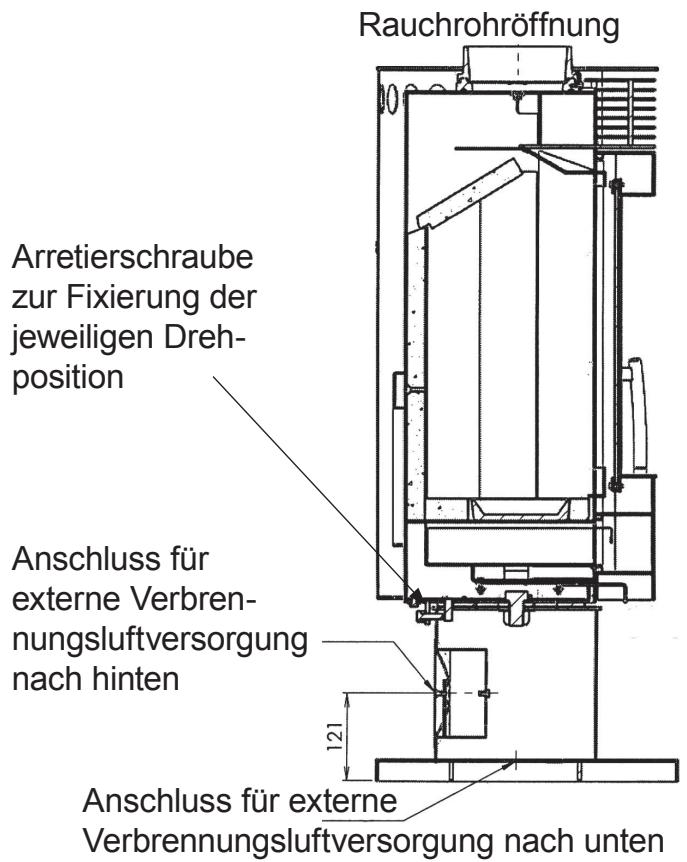

2.2 Montagehinweise zum Anschluss einer externen Verbrennungsluftversorgung

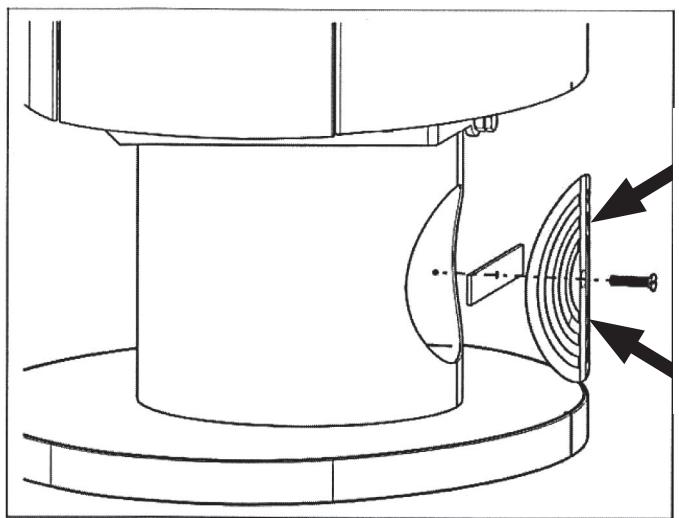

Keine externe Verbrennungsluftversorgung:

An der Drehsäule wird das gelochte Abdeckblech montiert, damit ausreichend Verbrennungsluft aus dem Raum zuströmen kann.

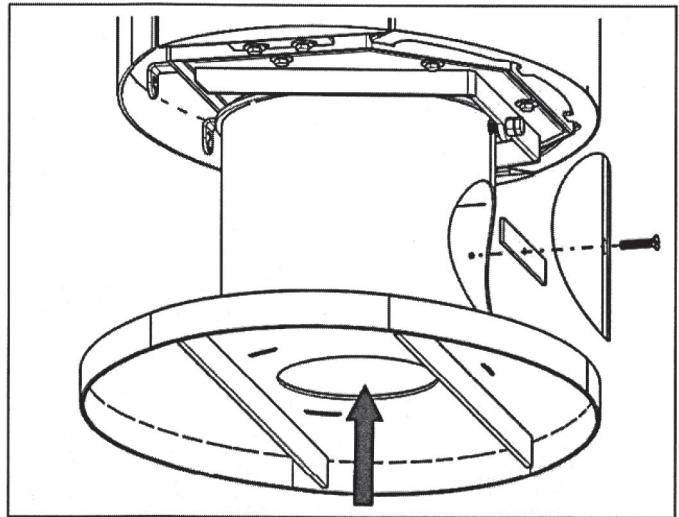

Anschluss einer externe Verbrennungsluft- versorgung nach unten:

An der Drehsäule wird das geschlossene Abdeckblech montiert, damit die Verbrennungsluft von unter zuströmen kann.

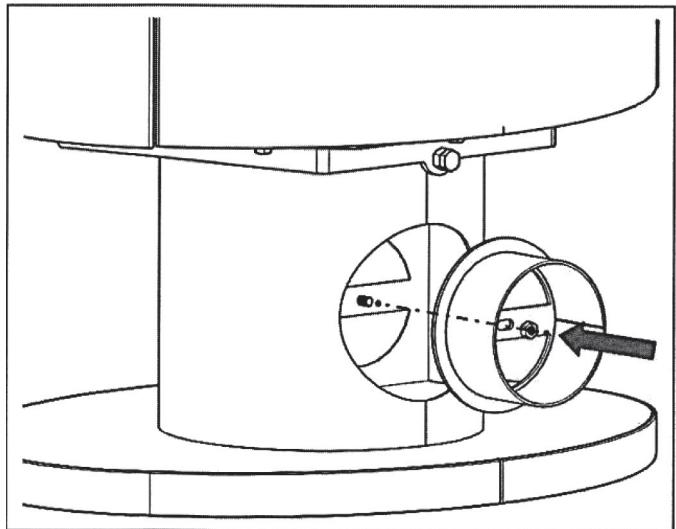

Anschluss einer externe Verbrennungsluft- versorgung nach hinten:

An der Drehsäule wird ein als Zubehör lieferbarer Anschlussstutzen montiert, damit die Verbrennungsluft von hinten zuströmen kann. In dieser Fall werden keine Abdeckbleche eingesetzt.

2.3 Bauart

Die in dieser Anleitung beschriebene Kamin-ofen-Serie entspricht der „Bauart 1".

Kaminöfen dieser Bauart verfügen über mit einem Federmechanismus versehene, selbstschließlich FeuerraumFeuerräumtüren und sind ausschließlich für den Betrieb mit geschlossenem Feuerraum zugelassen. Kaminöfen dieser Bauart dürfen an mehrfach belegte Schornsteine angeschlossen werden, sofern die Dimension des Schornsteins dies zulässst.

Wird der Ofen an einen mehrfach belegten Schornstein angeschlossen, dürfen deshalb auf keinen Fall die Schließfedern der FeuerräumFeuerräumtür entfernt werden!

Die FeuerraumFeuerraumtür muss sich nach der Brennstoffaufgabe selbständig schreiben konnen, damit eine Beeinflussung des Zugs (Förderdruck) und die damit verbundenen Gefahren und Beeinträchtigungen für mitageschlossene Feuerstätten vermieden werden.

Die Ausführung und der Zustand des zum Anschluss vorgesehen Schornsteinsträgt maßgeblich zur einwandfrei Funktion des Kaminofens bei.

Lassen Sie in jedem Fall die Eignung des zum Anschluss vorgesehen Schornsteins von einem Fachmann prüfen!

3. Rauchrohranschluss und Aufstellung des Kaminofens

3.1 Rauchrohranschluss

Ihr Kaminofen wird nach oben angeschlossen. Zum Anschluss an den Schornstein sollen ein Rauchrohr aus 2 mm dickem Stahlblech verwendet werden.

Alle Verbindungen vom Ofen zum Schornstein müssen stabil, fest, dicht und spannungsfrei sein. Achten Sie darauf, dass das Rauchrohr nicht in den freien Querschnitt des Schornsteins hineinragt. Wir empfehlen die Verwendung eines Mauerfutters.

Das Rauchrohr muss zum Schornstein leicht ansteigend, zumindest aber waagerecht verlaufen.

Hinweis:

Die für einen rauchgasseitigen Anschluss erforderlichen Verbindungsstücke sind nicht im Lieferumfang enthalten.

Achtung!

Bei zu niedrigem, aber auch bei zu hohem Forderdruck kann es zu Funktionsstörungen kommt!

Liegen die Abweichungen gegenüber dem notwendigen Forderdruck (Pkt. 4) über 25% , müssen entsprechende Maßnahmen am Schornstein vorgenommen werden.

3.2 Aufstellung des Kaminofens

Be der Aufstellung müssen die Brandschutzregeln nach FeuVo (Mindestabstände; siehe Abb. 2) eingehalten werden.

FeuVo ("Verordnung über Feuerungsanlagen und Brennstofflagierung", kurz: Feuerungsverordnung) ist die rechtliche Grundlage für das Aufstellen und Betreiben von Feuerungsanlagen.

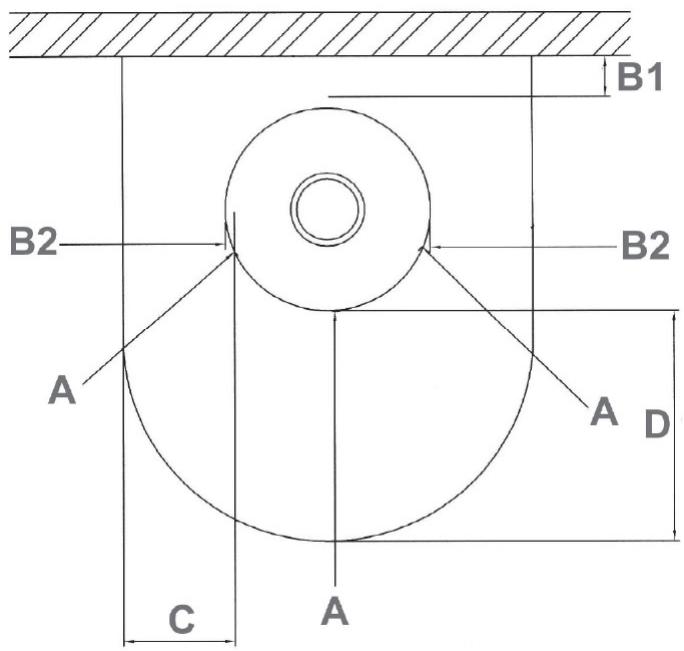

Abb. 2

Nicht zu unterschweitende Minimalabstände bei drehbarer Aufstellung:

A: 80 cm im Strahlungsbereich der Scheibe
B1: 20 cm Wandabstand hinten
B2: 80 cm Wandabstand seitlich
C: 30 cm Bodenschutz seitl. d. Fülöffnung
D: 50 cm Bodenschutz vor der Fülöffnung

Hintere (B1) und seitliche (B2) Mindestabstände sind auch auf dem Typenschild Ihres Ofens angegeben.

Achtung!

Beachten Sie in jedem Fall zu ihrer eigenen Sicherheit die erforderlichen Mindestabstände zu Aufstellwänden, brennbaren Einrichtungsgegenständen und zum Schutz des Fußbodens!

Achtung!

Bei drehbaren Kaminöfen muss im gesamten Dreh- bzw. Strahlungsbereich der Sichtscheibe der Mindestabstand zu brennbaren Bauteilen, Wohn- und Einrichtungsgegenständen (Wert „A“) eingehalten werden!

Hinweis:

Entnehmen Sie vor dem ersten Anheizenitte alle Dokumente und Zubehörteile aus dem Feuerraum und dem Aschekasten. Entfernien Sie alle Aufkleber rückstandsfrei von der Sichteibe.

Achtung!

Vergewissern Sie sich vor dem Aufstellen, dass der Fußboden (Aufstellfläche) ausreichendtragfähig ist. Verwenden Sie ggf. eine geeignete Tragplatte zur Last-verteilung!

4. Technische Daten

Kaminofen Typ:	SEELAND I	Abgasmassenstrom:	5,0 g/s
Bauart:	1	Förderdruck bei NWL:	11,0 Pa
Nennwärmeleistung:	5,0 kW	Abgastemperatur am Stutzen:	300 °C
Wärmeleistungs-bereich:	3,0 - 6,1 kW	Zugelassene Brennstoffe:	- Scheitholz <25% Feuch-tigkeitsgehalt (bevorzugter Brennstoff),
Energieeffizienzklasse:	A+
Energieeffizienzindex EEI:	107		- Holzbrikets <12% Feuch-tigkeitsgehalt,
Ruumheizvermögen			- Braunkohlebrikets
DIN 18893 max.	88 m³
Höhe:	1011 mm	Ø Rohrstutzen:	150 mm
Breite:	533 mm
Tiefe:	413 mm	Zugelassene
Feuerraum H / B / T:	372 / 321 / 248 mm	Brennstoffe:	Scheitholz, BB7, Holzbrikets
Füllöffnung H / B:	355 / 325 mm
Max. Scheitholzlänge:	30 cm	Ø Rauchrohr:	150 mm
Gewicht Stahl / Stein:	90 / 146 kg	Abgang oben (Boden - OK Stutzen):	1011 mm
Für Dauerbetrieb geeignet:	ja	Abgang oben (HK - Mitte Stutzen):	192 mm
Geprüft und zuge-lassen nach Norm:	EN 13240	Abganghlenten (Boden - UK Stutzen):	-
1. BlmSchV-Stufe 2:	ja	Sicherheitsabstand
Regensburger Norm:	ja	hinten:	200 mm
Münchner Norm:	ja	seitlich:	800 mm
§15a B-VG Österreich: ja		im Strahlungsbereich der Sichteibe:	800 mm
VKF Schweiz:	25483	Feuerraumauskleidung:	Vermiculite
Ext. Verbrennungs-luftversorgung:	wahlweise nachhlen oder nach unten	Flachrost:	ja
		Verriegelung der Feuerraumtür:	zweifach
Werte Emissionen und Wirkungsgrad (13% 02; Holz / BB7):		Primäreluft-Regelung:	ja
Wirkungsgrad (Holz / BB7):	80,8 / 81,3 %	Sekundäreluft-Regelung Scheibensprülung:	ja
CO:	1249 / 771 mg/m3	Tertiärluft:	ja
NOx:	117 / 143 mg/m3	Ø Stutzen externe Verbrennungsluft-versorgung:	100 mm
CnHm:	48 / 13 mg/m3
Staub:	20 / 26 mg/m3	Fussboden bis Mitte
Für Österreich: Werte zu Wirkungsgrad und Emissionen siehe „CE Kennzeichnung".		Stutzen nachhlen:	121 mm

5. Betrieb des Kaminofens

5.1 Allgemeine Sicherheitshinweise

Für den sicheren Betrieb Ihr's Kaminofens sind folgende Sicherheitshinweise unbedingt zu beachten:

Der Kaminofen damit nur nach dieser Bedienungsanleitung betrieben werden. Stets Bedienhandschuhe verwenden!

Die Bedienung der Luftschieber, das Öffnen und Schließen der Feuerraumtur sowie das Entnehmen des Rostes zur Entaschung sollen immer mit dem beigefügten Bedienhandschuh erfolgen - Verletzungs- und Verbrennungsgefahr! -

Der Heizbetrieb ist nur mit geschlossener Feu-erraumtur gestattet!

Nur die angegebenen Brennstoffe verwenden! Keine Blechdosen oder ähnliche Behälter in den Feuerraum legen - Explosionsgefahr!

Niemals ein Kaminfeuer mit Wasserlöschen!

Kinder vor den Gefahren heißer Oberflächen warnen!

Kinder niemals mit einem in Betrieb befindlichen Heizkamin unbeaufsichtigt setzen!

Benutzen Sie zum Anheizen niemals brennbare Flüssigkeiten (Brandbeschleuniger)!

Die Feuerraumtürarf nur zur Brennstoffaufgabe geöffnet werden!

Prufen Sie bei raumluftabhängigem Betrieb, ob für den Aufstellraum eine ausreichende Frischluftzuführ sichergestellt ist (Verbrennungsluftverbund).

Der Kaminofenarf nur von Erwachsenen beheizt werden! Achten Sie daraufuf, dass Kinder nie allein beim Ofen verweilen und{lassen Sie eine in Betrieb befindliche Feuerstätte niemals langere Zeit ohne Aufsicht!

Schlieben Sie niemals alle Luftschieber, solange der Ofen noch in Betrieb ist! Es besteht Verpuffungsgefahr durch Entzündung unverbranter Brenngase!

Achtung! Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhitzung der Oberflächen, Feuerraum-

turen, Bediengriffe, Sichtscheibe und Rauchrohre führt. Die Berührung dieser Teile ohne entsprechenden Schutz oder Hilfsmittel (Bedienhandschuh verwenden!) ist während des Heizbetriebes zu unterlassen. VERBRENNUGSGEFAHR!

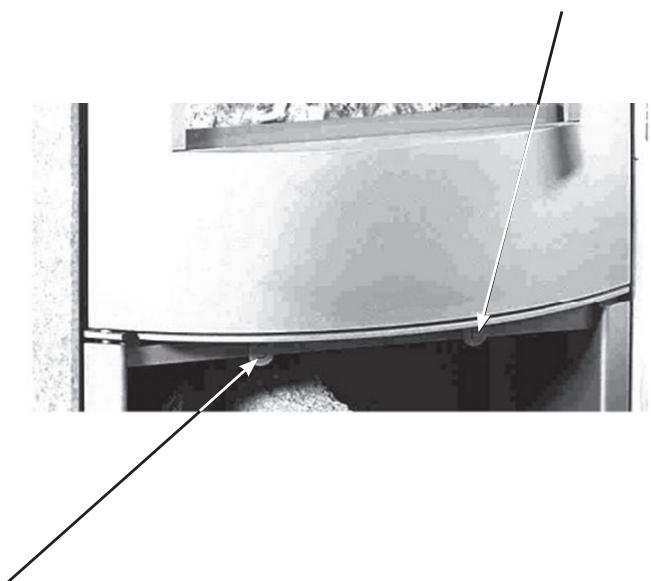

5.2 Luftregelung

Primärluftregler

(Vollständig eingeschoben = offen; Vollständig herausgezogen = geschlossen)

Sekundärluftregler

(Vollständig eingeschoben = offen;
Vollständig herausgezogen = geschlossen)

5.3 Geeignete Brennstoffe

Der Kaminofen ist zur Verbrennung von naturelbelassenem Scheitholz, Holzbriketts und Braunkohlebriketts geeignet.

Klassisches Kaminholz ist Buche und Birke.
These Holzarten haben den höchsten Heizwert und verbrennen sauber, sofern sie trocken gelagert wurden.

Nicht verbrannt werden)dürfen:

• Feuchtes oder mit Holzschutzmitteln gehandeltes Holz
• Feinhackschnitzel
• Papier undonne (auerzumAnzünden)
• Rinden oder Spanplattenabfälle
• Kunststoffe oder sonstige Abfälle
• Frisch geschlagenes Holz sollte gespalten und 12 - 18 Monate regengeschützt im Freien vorgelagert werden.

Nach dem Bundes-Immissionsschutzgesetz darauf Brennholz nur max. 20% Restfeuchte aufweisen!

Bitte beachten Sie:
Bei gedrosseltem Betrieb steigendie rauchgasseitigen Emissionenan! Zudem wird die Reinhaltungder Sichtscheibe beeinträchtigt.

5.4 Inbetriebnahme

• Primär- und Sekundärluftregler maximal öffnen! Achten Sie darauf, dass eine evtl. im Verbindungsstück eingebaute Drosselklappe ebenfalls vollständig geöffnet ist.
• Legen Sie 2-3 Anzündwürfel mittig auf den Rost, schachten Sie darauf Reisig und keine Holzspanne.
• Entzünden Sie die Anzündwürfel und lehnen Sie die Feuerraumtur vorerst nur an (nicht vollständig schreiben!). Dadurch wird vermieden, dass die entstehenden Rauchgase an der noch kalten Sichtebe kondensieren konnen.
• Öffnen Sie nach etwa 5–10 Min., wenn sich das Feuer gut entwickelt hat, die Feuerräumtür vorsichtig und legen Sie 1 bis 2 etwa armdicke Holzscheine nach. Schreiben nun die Feuerräumtür ganz.
• Wenn die nachgelegte Holzmenge gut angebrannt ist und der Ofen Betriebstemperatur erreicht hat, reduzieren Sie die Primäreluftzufuhr stufenweise soweit, bis gerade noch Flammensichtbar sind. Bei optimalem Schornsteinzug und Brennmaterialqualität kann die Primäreluft möglicherweise vollständig geschlossen werden.
• Öffnen Sie die Feuerraumtur erst dann wieder vorsichtig, wenn das aufgelegte Brennmaterial heruntergebrannt ist und Sie neues Brennmaterial nachlegen都会.
• Es wird empfohlen, den Sekundärluftregler max. offen zu halten, damit möglichst viel „Scheibenspulluft“ ein „Beschlagen“ der Sichtscheibe mit Rußpartikeln verhindert.
• Regeln Sie daher den Wärmebedarf Ihrss Raumes mit der Aufgabemenge des Brennmaterials. Zu starker Drosselbetrieb führt zu unnötiger Umweltbelastung, Verrußung des Feuerraums, der Sichtscheibe sowie der Rauchgasrohre.

5.5 Heizen mit Braunkohlebriketts

• Erzeugen Sie zunachst eine Grundglut mit Holz.
• Legen Sie dann 2 Braunkohlebriketts quer in den Feuerraum. Lassen Sie darauf etwas Raum zwischen den Briketts.

5.6 Heizen in der Übergangszeit

Der Schornsteinzug ist der „Motor“ eines Kaminofens. Er entstehen durch die Differenz zwischen der Außentemperatur und der Raumtemperatur: Warme Luft hat eine geringere Dichte als kalte Luft, hierdurch entstehen ein Auftrieb. Durch den dadurch entstehenden Unterdruck wird neue Luft angesogen.

Bei Außentemperaturen über 16^ kann es zu Funktionstörungen wegen mangelndem Schornsteinzug (Förderdruck)kommen.

In thisem Fallelier Brennmaterial auf- legen und den Primarluftregler weiter offen.

Hinweis:

• Der Feuerraum sollte beim Anheizen eines noch kalten Ofens behutsam bestückt und mit relativ kleiner Flamme ge

heizt werden, damit sich alle Materialien langsam an die Wärmeentwicklung gewöhnen konnen. Sie verhindern damit Risse in den Schamotteinstein, Lackschäden und Materialverzug.

Hinweis:

Während der ersten Heizvorgänge kann es durch Nachtrocknung der Beschichtung zu verstärkter Geruchsbildung kommt. Dies verliert sich aber bereits nach kurzer Zeit. Öffnen Sie daher anfangs die Fenster des Aufstellungsraumes zum Lüften.

5.7 Maximale Aufgabemengen und Luftinstellung bei Nennwärmeleistung (NWL)

Für Brennstoff Holz:

Brennstoffmenge: 2 Scheite

ca. 20 cm lang

Primärelufteinstellung: 1/4 offen

Sekundärluft-

einstellung: offen

Für Brennstoff Braunkohlebriketts:

Brennstoffmenge: 2 Briketts

Primärelufteinstellung: offen

Sekundäluft-

einstellung: 1/4 offen

Wichtige Hinweise zum Schwachlast-Betrieb:

Vermeiden Sie einen Schwachlast-Betrieb bei maximaler Brennstoffmenge und Drosselung der Heizleistung durch die Einstellung der Luftschieber!

Legen Sie bei niedrigerem Wärmebedarf entsprechend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung.

5.8 Ascheentleerung

Achten Sie darauf, dass der Aschekasten rechtzeitig geleert wird, damit der Aschekegel nicht zu dicht an den Rost heranwachst.

Es besteht sonst die Gefahr, dass der Rost un-genügend gekühlt und dadurch zerstört wird.

Prüfen Sie vor einer Ascheentleerung stets auf Restglut in der Asche! Auch wenn die Asche außen bereits erkaltet ist, können sich im Inneren noch Glutrende befinden, die zu einem Brand in der Mülltonne führen konnen!.

5.9 Reinigung und Pflege

Achtung! Der Kaminofen damit nur im vollständig erkalteten Zustand gereinigt werden!

Jährlich mindestens einmal, im Bedarfsfall auch hαufiger, sollen den Ruß- und Ascheablageungen im Rauchrohr, sowie im Feuerraum und den Rauchgaswegen, entfernt werden.

Dazu eignet sich hervorragend ein Staub- bzw. Aschesauger.

Verschmutzungen der Sichtscheibe entfernen Sie mit einem handelsüblichen Fensterglasreiniger.

Hinweis: Die Lackierung des Ofens erreicht erst nach mehrmaligem Heizen mit NWL ihre Endfestigkeit. Um Lackbeschädigungen zu vermeiden, ist eine Oberflächenreinigung erst nach mehreren Heizvorgängen zu empfehlen!

Hinweis: Die Oberflächen des Ofens dürfen nicht mit „scharfen“ Putzmitteln gereinigt werden. Verwenden Sie ledigious ein sauberes, trockenes Staubtuch.

5.10 Schornsteinbrand

Wird ungeeigneter oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornstein-brand kommt!

Ein Schornstein- oder ein Kaminbrand entsteht, wenn sich im Schornstein abgelagerter Ruß entsetzt, der durch unvollständige Verbrennung entstanden ist.

Achtung Schornsteinbrand! Verschlieben Sie sofort alle Luftöffnungen am Kaminofen und alarmieren Sie die Feuerwehr!

Anschließlich muss von einem Fachmann sichergestellt werden, dass an der gesamten Abgasanlage durch den Schornsteinbrand keine Risse bzw. Undichtigkeiten entstan den sind.

6. Baumheizvermögen (nach DIN 18893)

Günstig: 88 m³

Weniger günstig: 53m^3

Ungunstig: 34 m³

Betrieb als Zeitheziehung

Die angegebenen Werte gelten für Räume, die nicht der Wärmeschutzverordnung entsprechen. Für Räume, die der zur Zeit geltenden Wärmeschutzverordnung entsprechen, sind geringere Leistungen erforderlich.

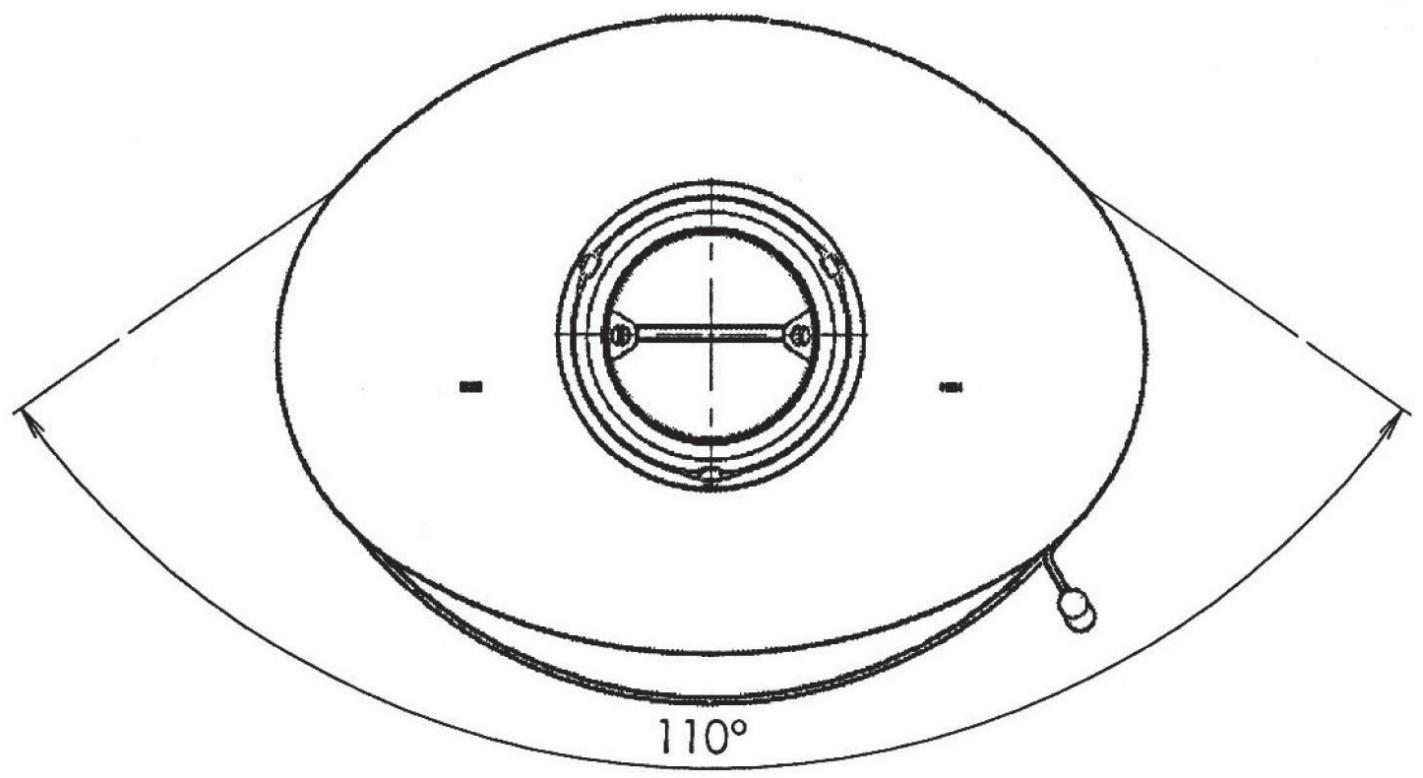

7. Drehfunktion

Achtung!

Die Position des drehbaren Mittelteilsarf nur im KALTEN Zustand verändert werden!

Ein Sicherheitsabstand im GESAMTEN Strahlungsbereich der Sichtscheibe von mindestens 80 cm ist unbedingt einzahlen!

Der Mittelteil des Kaminofens ist drehbar ausgeführrt.

Der drehbare Kaminofenarf nur aus der Grundposition gedreht werden, wenn das Gerät frei im Raum steht.

Achten Sie unbedingt auf die notwendigen Sicherheitsabstände ( >80 cm) zu brennbaren und/oder tragenden Wäden sowie brennbaren Einrichtungsgegenständen.

Zur Inanspruchnahme von Garantieleistungen ist in jeder Fall die Vorlage des Kaufbeleges erforderlich.

Für unsere JUSTUS-Geräte leisten wir unabhängig von den Verpflichtungen des Handlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die JUSTUS-Garantie erstreckt sich auf die unentgelt-liche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosten Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen.

Übernommen werden darauf sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung desses Mangels anfallen.

Weitergehende Ansprüche sind ausgeschlossen.

1. Die JUSTUS-Werksgarantie beträgt 24 Monate und beginnnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferrschein nachzuweisen ist.
2. Innerhalb der Werksgarantie werden alle Funktionsehler, die trotz vorschrifsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gütigen JUSTUS-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführn sind, durch unseren Kundendienst beseitigt. Emaille und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des JUSTUS-Gerätes unserem Kundendienst angezeigt werden.
   Transportschäden (these müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungen-, Einregulierungs- und Umstellarheiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.
3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das JUSTUS-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgefuhrt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

6. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

7. Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emailierten oder kachelglasierten Teilen ist kein Qualitätsmangel.

8. Falsche Großwahl.
9. Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen.

Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

• Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
• Falsche Bedienung und Überlastung und dadurch verursichter Überhitzung der Geräte, unsachgemäßer Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile;

Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).

• Verschleiß der den Flammen unmittelbar ausgesetzt Teile aus Eisen und Schamotte (z.B. Stahl-Guss-oder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungssprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.

JUSTUS GmbH

Oranier Straße 1

35708 Haiger / Sechshelden

Table des matieres F

erklart in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe" mit der Handelsbezeichnung

konform ist mit den Bestimmungen der

Verordnung (EU) Nr. 305/2011

(EU-Construction products directive (EU) Nr. 305/2011)

und mit der folgenden harmonisierten Norm über

Eine Prüfung des „Raumhezers für feste Brennstoffe“ auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle:

Name der anerkannten Prüfstelle:

Wirkungsgrad und Emissionen

Die Sicherheitshinweise der dem Produkt beiliegenden Bedienungsanleitung/Montageanleitung sind zu beachten.

D AT CH Geräte-Kenndaten

Bite bei Ersatzteilbestellungen und eventuellen Servicefalen immer angeben! Im Servicefall teilen Sie unsitte den Typ. Seriennummer, Variante sowie die Fertigungsummer und das Datum des Prufstempels mit. Markieren Sie am besten gleich jetzt die jeweilige Variante Ihres neuen Kaminofens in der nachfolgenden Tabelle im darauf vorbereiteten Kreisfeld.

GB Appliance parameters
