BEDIENUNGSANLEITUNG BALTRUMD JUSTUS

Bedienungs- und Montageanleitung für Dauerbrandofen

F

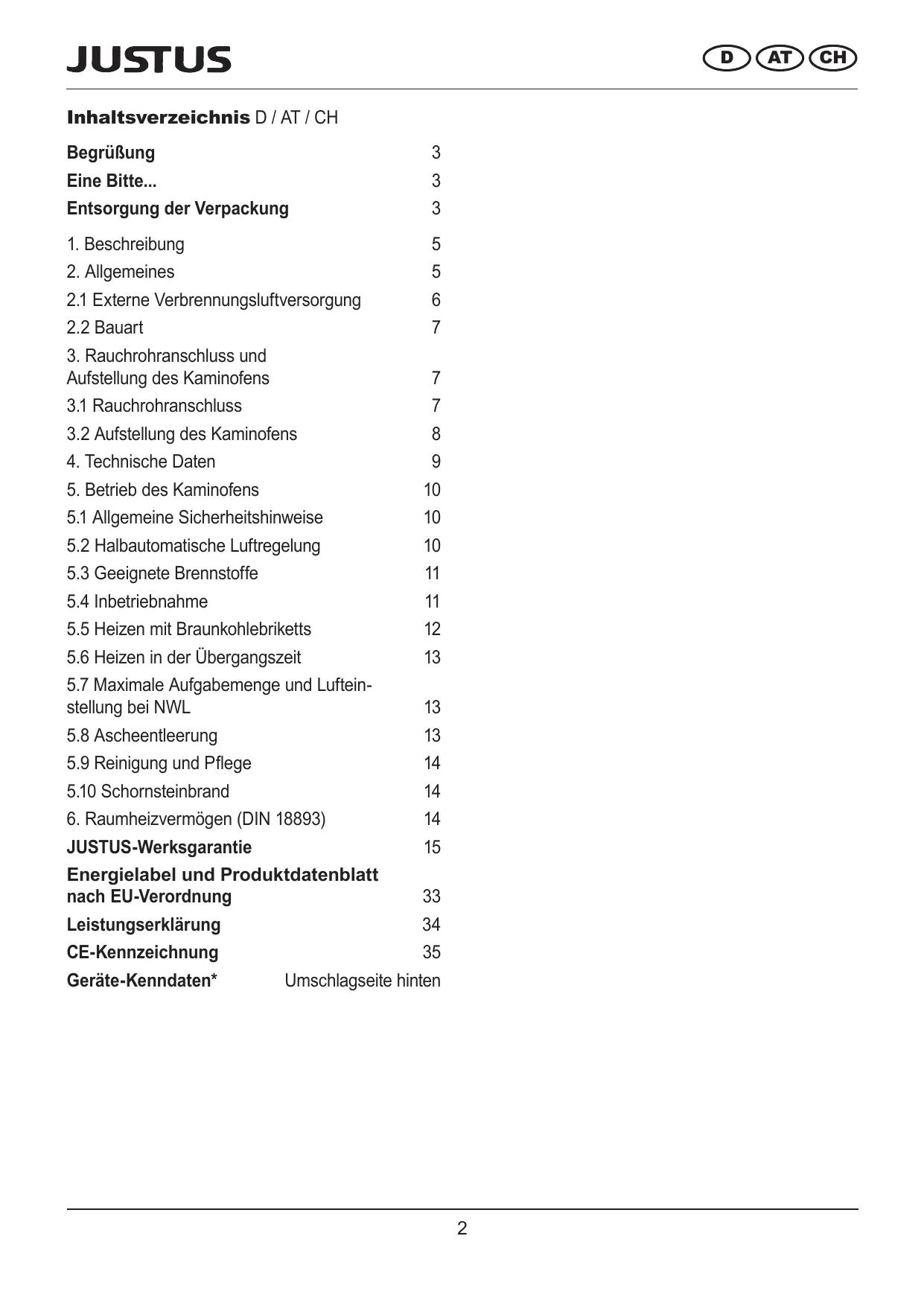

Inhaltsverzeichnis D / AT / CH

Begrüßung 3
EineBitte... 3
Entsorgung der Verpackung 3
1. Beschreibung 5
2. Allgemeines 5
2.1 Externe Verbrennungsluftversorgung 6
2.2Bauart 7
3. Rauchrohranschluss und Aufstellung des Kaminofens 7
3.1 Rauchrohranschluss 7
3.2 Aufstellung des Kaminofens 8
4. Technische Daten 9
5.Betrieb des Kaminofens 10
5.1 Allgemeine Sicherheitshinweise 10
5.2 Halbautomatische Luftregelung 10
5.3 Geeignete Brennstoffe 11

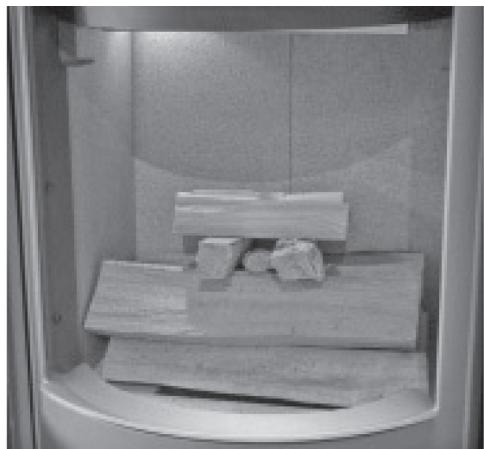

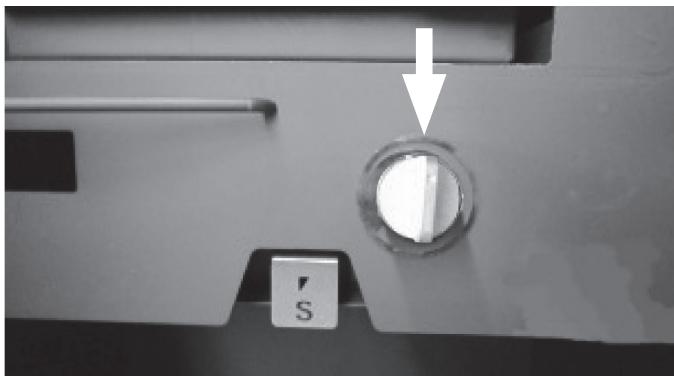

5.4 Inbetriebnahme 11

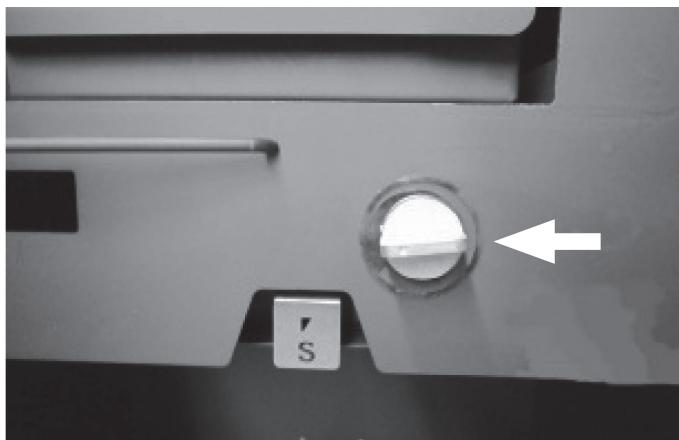

5.5 Heizen mit Braunkohlebriketts 12
5.6 Heizen in der Übergangszeit 13
5.7 Maximale Aufgabemenge und Luftinstellung bei NWL 13
5.8 Ascheentleerung 13
5.9 Reinigung und Pflege 14
5.10 Schornsteinbrand 14
6.Raumheizvermögen (DIN 18893) 14

JUSTUS-Werksgarantie 15

Energielabel und Produktdatenblatt nach EU-Verordnung 33

Leistungserklärung 34

CE-Kennzeichnung 35

Geräte-Kenndaten* Umschlagseite hinten

Sehr geehrter Kunde,

wir beglückwünschen Sie zum Kauf eines JUSTUS-Gerätes!

JUSTUS-Geräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design.

Sollten Sie betrz unserer sorgfälligen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sichitte an unserenzentralen Kundendienst, hier wird man Ihnen offensehlich sein.

Wahlen Sie hierfüritte in unserem Kundendienstportal unter

www.oranier-kundendienst.com

den für Sie relevanten Bereich aus und folgen Sie der Menüführung:

Bestellen Sie Ersatzteile, verfolgen Sie im Trackingbereich ihre Bestellung, finden Sie unter "FAQ" schnelle Antwerten auf früiggestellte Fragen oder geben Sie einen Kundendienst-Auftrag Schnell und bequem ein.

Falls Sie einen Kundendienst-Auftrag eingeben möchten, halten Sieitte folgende Informationen bereit:

Serie und Modellnummer des Gerätes
□ Fertigungsummer / Datum des Prüfstempels
(Siehe Rückseite dieser Bedienungsanleitung)
Korpusfarbe und Verkleidungsvariante des Gerätes
Kaufdatum
Ein Foto von der Rückseite der Bedienungsanleitung oder vom Typenschild
Ein Foto vom Fehler

Auf diese Weise kann der Kundendienstauftrag besondersschnellbearbeitetwerden.

Halten Sie die oben genannten Informationen ebenfls bereit, wenn Sie uns per email oder Telefonisch kontaktieren möchten, damit die Bearbeitung schnell und unkompliziert abgewickelt werden kann.

JUSTUS GmbH

Oranier Straße 1

35708 Haiger / Sechshelden

Telefon: [phone]

Kundendienst / Ersatzteile

email Kundendienst: [e-mail]

email Ersatzteile: [e-mail]

Telefon: [phone]

Alle Dienste sind erreichenbar

Montag - Donnerstag: 8.00 - 17.00 Uhr

Freitag: 8.00 - 15.00 Uhr

Österreich:

ORANIER Heiz- und Kochtechnik GmbH Blütenstraße 15/4 · 4040 Linz

email Vertrieb: [e-mail]

Telefon: +43 (0) 7 32 / 66 01 88-10

Kundendienst/Ersatzteile:

email Kundendienst: [e-mail]

email Ersatzteile: [e-mail]

Telefon: +43 (0) 7 32 / 66 01 88-20

Schweiz:

ORANIER Heiz- und Kochtechnik GmbH Hartbertstrasse 1 · 7000 Chur

Telefon: [phone]

email: [e-mail]

WARNING! Brandgebung durch die Verwendung nicht originaler Ersatzteile!

Durch Verwendung von Feuerraumauskleidungen mit falschen Wärme Eigenschaften kann es zu Überhitzung umgebender Wände und Einrichtungsgegenständen kommt! Verwenden Sie daher ausschließlich Original-Ersatzteile!

Bitte beachten Sie:

Geben Sie bei Ersatzteilbestellungen und eventuellen Kundendienstfällen

immer die Nummer für ihre Verkleidungsvariante (Korpusfarbe / Verkleidung) mit an.

Markieren Sie am besten gleich jetzt die jeweilige Variante Ihres neuen Kamin-ofens im davonVBorberei-teten Kreisfeld in der Tabelle auf der Rückseite dieser

Bedienungsanleitung. Vielen Dank!

These Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt(sofort, wenn die nachfolgenden Richtlinien und Anweisungen nicht beachtet werden. Wir danken für Ihr Verständnis!

Wird die Feuerstätte raumluftunabhängig betrieben, ist ein eigener Schornstein damit erforderlich. Eine Mehrfachbelegung theses Schornsteins ist nicht zulässig. Bei raumluftababhängigem Betrieb ist ein Anschluss an einen mehrfachbelegten Schornstein möglich, wenn die Voraussetzungen dies zulassen.

Bitte beachten Sie:

Prufen Sie vor Aufstellung und Betrieb unbedingt, ob evtl. Transportschäden an den Funktionsteilen (Luftschieber, Ausmauerung, Dichtungen, Feuerraumtur, Rohrstutzen usw.) festzustellen sind. Bei Feststellung solcher Mängel setzen Sie sichitte mit unserem Kundenservice in Verbindung!

These Bedienungsanleitung macht Sie mit der Funktion und Handhabung des Ofens vertraut und ist Bestandteil dieser Feuerstände. Bewahren Sie die Bedienungsanleitung gut auf, damit Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können.

Einzuhaltende Richtlinien und Normen:

EN 12828

Heizungssysteme in Gebäuden

DIN 13384

Wärme- und strömungstechnische Berechnungsverfahren für Abgasanlagen

DIN 18160

Hausschornsteine, Anforderungen, Planung u. Ausführung

VDI 2035

Verhütung von Schäden durch Korrosion und Steinbildung in WW-Heizungsanlagen (nur für wasserführunge Geräte)

1. BlmSchV

Verordnung über Kleinfeuerungsanlagen

FeuVo

Feuerungsverordnung

Heizraumrichtlinien

Landesbauordnung

Falls erforderlich:

Elektrische Anschlüsse müssen vom Elektro-Fachbetrieb nach VDE durchgeführt werden

Typgeprüft nach EN 13240
§ 15a B- VG Österreich
DIBt-Zulassung: Z-43.12-353

Wirkungsgrad und Emissionswerte entnahmen Sieitte der in dieser Anleitung enthaltenen CE-Kennzeichnung.

1. Beschreibung

Der Kaminofen besteht aus einer geschweit- ten Stahlkonstruktion. Im Mittelteil befindet sich der mit Schutzplatten ausgegleidete Feu- erruum. Unter einem stabilen Gussrost befindet sich der Aschekasten. Darunter befindet sich ein Holzlagerfach. Der Kaminofen ist mit einem Rauchrohrstück ausgestattet und darüber anzuschreiben.

Kaminöfen dieser Bauart arbeiten im Konvektionsbetrieb, d. h. die Umgebungsluft wird von den im Kaminofen enthaltenen Konvektionsschächen angesaugt, stark erwartt und wieder an den Wohnraum abgegeben.

Der Kaminofen ist als Dauerbrandofen nach EN 13240 geprüft und zugelassen.

Die Dauerbrandeigenschaft bezieht sich auf das Brennmaterial Braunkohlebriketts. Bei der Verwendung von Holz als Brennmaterial muss früiger aufgelegt werden.

Ein spezieller Automatikregler sorgt bei Braun-kohlebriketts für eine gleichbleibende Primäreluftversorgung während des ganzen Betriebszyklus. Dadurch wird ein verlangerter Abbrand mit nahezu konstanter Leistung erreicht.

Der muldenförmige Feuerraumboden erlaubt die Aufgabe entsprechend grosser Aufgabemenge.

2. Allgemeines

Die Aufstellung Ihres Kaminofens muss unter strikter Berücksichtigung der jeweiligen Landesbauordnung und in Absprache mit dem Bezirksschornsteinfegermeister erfolgen.

Dieser pruft nach erfolgter Montage auch den ordnungsgemäßen Anschluss der Feuerstätte.

Eine Feuerstelle entzieht dem Aufstellungsraum im Betrieb Sauerstoff. Daher ist eszwingend notwendig, für eine ausreichende Frischluftzufahr im Aufstellungsraum Sorge zu tragien.

Bei Aufstellung in Räumen mit besonderss dicht schliebigenden Fenstern und Türen sind Funktionstörungen nicht ausgeschlossen.

Ob im vorgesehenen Aufstellungsraum ausreichend Verbrennungsluft für ihren Ofen zur Verfugung steht, darüber kann他们在Zweifelsfall Ihr zuständiger Schornsteinfegermeister Auskunft geben.

2.1 Externe Verbrennungsluftversorgung

Im Bedarfsfall kann der Kaminofen mit einem Anschluss für eine externe Verbrennungsluftversorgung ausgerüstet werden (siehe Abb. 1):

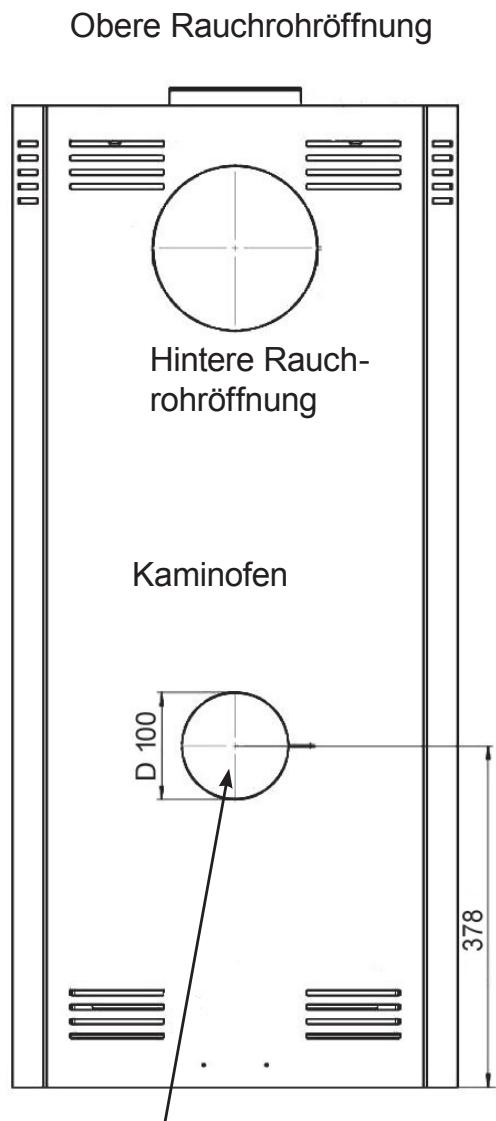

Abb. 1

Anschluss für externe Verbrennungsluftversorgung

FürbesonderssdichteRäume Kann hier eine Luftversorgung von auBen angeschlossen werden. Ein davon erforderlicher Anschlussstutzen befindet sich im Lieferumfang.

Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung!

Die Zuführung der Verbrennungsluft erfolgt ausschliesslich über ein bauseitiges Zuluftrohr ND 100 mm. Die Luftleitung ist mit glattem Rohr aus Stahl oder Kunststoffrohr (Abflussrohr) auszufahren.

Die gestreckte Rohrängearf nicht länger als 6m sein,keine Reduzierungen sowie maximal 3 Stck. 90^ - Bogen aufweisen!

Ein vor der äußeren Zuluftöffnung angebrachte Schutzgitterarf nicht ungewollt den Zuluftquerschnitt verkleinern oder gar verschlüben konnen.

Ein Anschluss an einen geeigneten LAS-Schornstein ist möglich.

In jedem Fall ist zu beachten, dass der Verbrennungsluftbedarf von ca. 30m^3 /h bei einem Forderdruck von 4 Pa sichergestellt ist.

Bei Nichtbetrieb sind alle Luftschieber geschlossen zu halten, damit keine Kaltluft über den Schornstein zirkulieren kann. Eine mögliche Kondensatbildung kann durch Isolierung des Luftrohres vermieden werden.

Der Schornsteinzug muss die zusätzlichen Widersände einer so ausgerüsteten Feuerungsanlage überwinden konnen.

Wird die Feuerstätte raumluftunabhängig betrieben, ist ein eigener Schornstein davon erforderlich. Eine Mehrfachbelegung theses Schornsteins ist nicht zulässig. Bei raumluftababhängigem Betrieb ist ein Anschluss an einen mehrfachbelegten Schornstein möglich, wenn die Voraussetzungen dies zulassen.

2.2 Bauart

Dieser Kaminofen kann auf Grund seiner bauaufsichtlichen Zulassung ohne zusätzliche Sicherheitseinrichtungen gleichzeit mit einer bauaufsichtlich zugelassenen Luftungsanlage betrieben werden, sofern sichergestellt ist, dass im Aufstellraum kein Unterdruck >8 Pa entstehen kann.

Der Kaminofen verfügt über eine selbsttätig schließende Feuerraumtur.

Nur bei raumluftabhängiger Betriebsweise ist der Anschluss an einen mehrfach belegten Schornstein zulässig.

Die Ausführung und der Zustand des zum Anschluss vorgesehen Schornsteinsträgt maßgeblich zur einwandfrei Funktion des Kaminofens bei.

Lassen Sie in jedem Fall die Eignung des zum Anschluss vorgesehen Schornsteins von einem Fachmann prüfen!

3. Rauchrohranschluss und Aufstellung des Kaminofens

3.1 Rauchrohranschluss

Ihr Kaminofen kann wahlweise nach oben oder nach hinten angeschlossen werden. Zum Anschluss an den Schornstein muss ein mindestens 100 mm langes Rauchrohr aus 2 mm dickem Stahlblech verwendet werden.

Alle Verbindungen vom Ofen zum Schornstein müssen stabil, fest, dicht und spannungsfrei sein. Verwenden Sie zur Abdichtung am Ofenstutzen eine temperaturbestandige Dichtpaste (z.B. Kesselkitt).

Achten Sie darauf, dass das Rauchrohr nicht in den freien Querschnitt des Schornsteins hineinragt. Die Einführung in den Schornstein ist mit hitzebeständigem Silikon abzudichten.

Wir empfehlen zudem die Verwendung eines Mauerfutters.

Das Rauchrohr muss zum Schornstein leicht ansteigend, zumindest aber waagerecht verlaufen. Bei Kaminöfen mit Anschlussmöglichkeit nach oben und halten muss die jeweils nicht genutzte Rauchrohröffnung mit dem damit vorgesehenen Verschlussdeckel unbedingt rauchdicht verschlossen werden!

Hinweis:

Die für einen rauchgasseitigen Anschluss erforderlichen Verbindungsstücke sind nicht im Lieferumfang enthalten.

Achtung!

Bei zu niedrigem, aber auch bei zu hohem Forderdruck kann es zu Funktionstörungen kommt!

Liegen die Abweichungen gegenüber dem notwendigen Forderdruck (Pkt. 4) über 25% , müssen entsprechende Maßnahmen am Schornstein vorgenommen werden.

3.2 Aufstellung des Kaminofens

Bei der Aufstellung müssen die Brandschutzregeln nach FeuVo (Mindestabstände; siehe Abb. 2) eingehalten werden.

FeuVo ("Verordnung über Feuerungsanlagen und Brennstofflagierung", kurz: Feuerungsverordnung) ist die rechtliche Grundlage für das Aufstellen und Betreiben von Feuerungsanlagen.

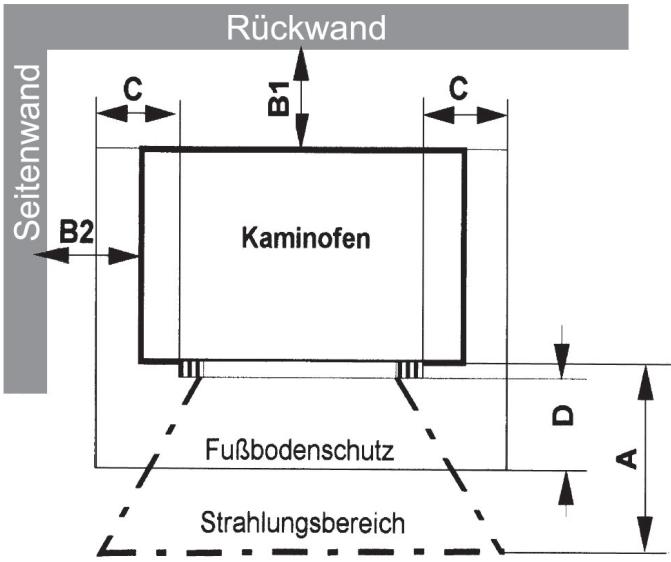

Abb. 2

Nicht zu unterschreitende Minimalabstände:

A: 100 cm im Strahlungsbereich der Scheibe

B1: 20 cm WandabstandAPHEN

B2: 30 cm Wandabstand seitlich

C: 30 cm Bodenschutz seitl. d. Fülloffnung

D: 50 cm Bodenschutz vor der Fülloffnung

Hintere (B1) und seitliche (B2) Mindestabstände sind auch auf dem Typenschild Ihres Ofens angegeben.

Achtung!
Beachten Sie in jedem Fall
zu ihrer eigenen Sicherheit
die erforderlichen Mindest
abstände zu Aufstellwänden,
brennbaren Einrichtungsge
genständen und zum Schutz
des Fußbodens!

Hinweis: Entnehmen Sie vor dem ersten Anheizenitte alle Dokumente und Zubehorteile aus dem Feuerraum und dem Aschekasten. Entfernen Sie alle Aufkleber ruckstandsfrei von der Sichtscheibe.

Achtung! Vergewissern Sie sich vom dem Aufstellen, dass der Fußboden (Aufstellfläche) ausreichend tragfähig ist. Verwenden Sie ggf. eine geignete Tragplatte zur Last-verteilung!

4. Technische Daten

Kaminofen Typ: Reno R II

Bauart: RLU; eigener Schornstein erforderlich

Nennwärmeleistung: 6,0 kW

Wärmeleistungsbereich: 3,2 - 6,3 kW

Raimheizvermögen DIN 18893 max. 124m^3

Energieeffizienzklasse: A+
Energieeffizienzindex EEl: 107

Höhe Stahl / Stein: 1000 / 1036 mm

Breite: 550 mm

Tiefe: 452 mm

Feuerraum H / B / T: 440 / 350 / 290 mm

Füllöffnung H/B: 350/340mm

Max. Scheitholzlange: 33 cm

Gewicht Stahl / Stein: 116 / 216 kg

Für Dauerbetrieb geeignet: ja

Geprüft und zuge- lassen nach Norm: EN 13240

1. BlmSchV-Stufe 2: ja

§15a B-VG Österreich: ja

VKF Schweiz: 25075

Ext. Verbrennungs-luftversorgung: ja

Werte Emissionen und Wirkungsgrad (13% 02; Holz / BB7):

Wirkungsgrad (Holz / BB7): 80,2 / 79,8 %

CO: 888 / 963 mg/m³

NOx: 105 / 157 mg/m³

CnHm: 90 / 69 mg/m³
Staub: 38 / 38 mg/m³

Für Österreich: Werte zu Wirkungsgrad und Emissionen siehe „CE Kennzeichnung".

Abgasmassenstrom: 5,7 g/s

Forderdruck bei NWL: 12,0 Pa

Abgastemperatur am Stutzen: 362 °C

Rohrstutzen: 150 mm

Zugelassene Brennstoffe:

• Scheitholz < 25% Feuchtigkeitsgehalt (bevorzugter Brennstoff),

• Holzbriketts < 12% Feuchtigkeitsgehalt,

-Braunkohlebriketts

Rauchrohr: 150 mm

Lange Rauchrohr: min. 100 mm

Abgang offen

(Boden - OK Stutzen): 1036 mm

Abgang offen

(HK - Mitte Stutzen): 162 mm

Abgang hinten

(Boden - UK Stutzen): 797 mm

Sicherheitsstand

hinten: 200 mm

seitlich: 300 mm

im Strahlungsbereich

der Sichtscheibe: 1000 mm

Feuerraumaksleidung: Vermiculite

Muldenrost: ja

Verriegelung der

Feuerraumtur: hydraulis

Primäluft-Regelung: ja

Sekundärluft-Regelung

Scheibenspulung: ja

Tertiärluft: ja

Stutzen externe

Verbrennungsluft

versorgung: 100 mm

Fussboden bis Mitte

Stutzen: 377,5 mm

DIBT-Zulassung: Z-43.12-353

5. Betrieb des Kaminofens

5.1 Allgemeine Sicherheitshinweise

Für den sicheren Betrieb Ihr's Kaminofens sind folgende Sicherheitshinweise unbedingt zu beachten:

Der Kaminofen damit nur nach dieser Bedi- nungsanleitung betrieben werden. Stets Bedienhandschuhe verwenden!

Die Bedienung der Luftschieber, das Öffnen und Schließen der Feuerraumtur sowie das Entnehmen des Rostes zur Entaschung sollen immer mit dem beigefugten Hilfswerkzeug erfolgen - Verletzungs- und Verbrennungsgefahr! -

Der Heizbetrieb ist nur mit geschlossener Feu-erraumtur gestattet!

Nur die angegebenen Brennstoffe verwenden!

Keine Blechdosen oder ähnliche Behälter in den Feuerraum legen - Explosionsgefahr!

Niemals ein Kaminfeuer mit Wasserlöschen!

Kinder vor den Gefahren heißer Oberflächen warnen!

Kinder niemals mit einem in Betrieb befindlichen Heizkamin unbeaufsichtigt setzen!

Benutzen Sie zum Anheizen niemals brennbare Flüssigkeiten (Brandbeschleuniger)!

Die Feuerraumtürarf nur zur Brennstoffaufgabe geöffnet werden!

Prufen Sie bei raumluftabhängigem Betrieb, ob für den Aufstellraum eine ausreichende Frischluftzuführ sichergestellt ist (Verbrennungsluftverbund).

Der Kaminofenarf nur von Erwachsenen beheizt werden! Achten Sie daraufuf, dass Kinder nie allein beim Ofen verweilen und{lassen Sie eine in Betrieb befindliche Feuerstätte niemals langere Zeit ohne Aufsicht!

Schlieben Sie niemals alle Luftschieber, solange der Ofen noch in Betrieb ist! Es besteht Verpuffungsgefahr durch Entzündung unverbrannte Brenngase!

Achtung! Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhitzung der Oberflächen, Feuerraum-

turen, Bediengriffe, Sichtscheibe und Rauchrohre führt. Die Berührung dieser Teile ohne entsprechenden Schutz oder Hilfsmittel (Bedienhandschuh verwenden!) ist während des Heizbetriebes zu unterlassen. VERBRENNUGSGEFAHR!

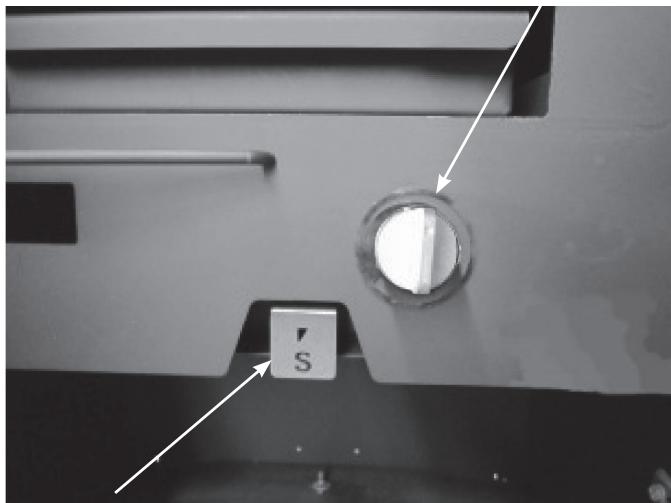

5.2 Halbautomatische Luftregelung

Der Kaminofen verfügt über eine automatische Primäreluftregelung. Die Einstellung erfolgt abhängig vom verwendetem Brennmaterial (Holz bzw. Braunkohlebrikettes).

Zusätzlich muss die erforderliche Sekundärluftmenge vom Benutzer mit dem Sekundärluftregler eingestellt werden.

Automatikregler Primäluft

(12.00 Uhr-Stellung = Heizen mit Holz; 3.00 Uhr-Stellung = Heizen mit Braunkohlebriketts)

Sekundärluftregler

(Vollständig eingeschoben = offen; vollständig herausgezogen = geschlossen)

5.3 Geeignete Brennstoffe

Der Kaminofen ist zur Verbrennung von naturelbelassenem Scheitholz, Holzbriketts und Braunkohlebriketts geeignet.

Klassisches Kaminholz ist Buche und Birke.
These Holzarten haben den höchsten Heizwert und verbrennen sauber, sofern sie trocken gelagert wurden.

Nicht verbrannt werden)dürfen:

• Feuchtes oder mit Holzschutzmitteln gehandeltes Holz
• Feinhackschnitzel
• Papier undonne (auerzumAnzünden)
• Rinden oder Spanplattenabfälle
• Kunststoffe oder sonstige Abfälle
• Frisch geschlagenes Holz sollte gespalten und 12 - 18 Monate regengeschützt im Freien vorgelagert werden.

Nach dem Bundes-Immissionsschutzgesetz darauf Brennholz nur max. 20% Restfeuchte aufweisen!

5.4 Inbetriebnahme

• Achten Sie darauf, dass eine elev. im Verbindungsstück eingebaute Drosselklappe vollständig geöffnet ist.
• Automatikregler in 12.00 Uhr-Stellung, Sekundäreluftschieber ganz öffnen (einschieben).
• Positionieren Sie 2-3 armdicke Holzsche ca. 33 cm lang, quer zum Feuerraum auf dem Feuerraumboden und legen Sie etwas Anzündholz, wie nachfolgend abgebildet, oben auf. Anzündwürfel dazwischen stecken und

anzünden.

• Öffnen Sie, wenn sich das Feuer gut entwickelt hat, die Feuerraumtur vorsichtig und legen Sie 1 bis 2 etwa armdicke Holzscheiten nach.
• Öffnen Sie die Feuerraumtur erst dann wieder vorsichtig, wenn das aufgelegte Brennmaterial heruntergebrannt ist und Sie neues Brennmaterial nachlegen都会.
• Es wird empfohlen, den Sekundärluftregler max. offen zu halten, damit möglichst viel „Scheibenspulluft" ein „Beschlagen" der Sichtscheibe mit Rußpartikeln verhindert.
• Regeln Sie daher den Wärmebedarf Ihrss Raumes mit der Aufgabemenge des Brennmaterials. Zu starker Drosselbetrieb führt zu unnötiger Umweltbelastung, Verrußung des Feuerraums, der Sichtscheibe sowie der Rauchgasrohre.

Automatikregler in 12.00 Uhr-Stellung. Die Primäreluftzufuhr schließt nach dem Anheizvorgang automatisch.

Sekundäreluftregler vollständig öffnen (einschreiben).

Bitte beachten Sie:
Bei gedrosseltem Betrieb steigendie rauchgasseitigen Emissionenan! Zudem wird die Reinhaltungder Sichtscheibe beeinträchtigt.

5.5 Heizen mit Braunkohlebriketts

• Erzeugen Sie zunachst eine Grundglut mit Holz.
• Automatikregler in 3 Uhr-Stellung:

• Den Sekundärluftschieber (S) 1/4 offen einstehen (1/4 eingeschoben). So erreichen Sie einen sauberen Abbrand und die Sichtscheibe verschmutzt nicht sochnell.
• Legen Sie dann 2-3 Braunkohlebriketts quer in den Feuerraum. Das dritte Brikettarf obenauf liegen. Lassen Sie darauf etwas Raum zwischen den Briketts.
• Nach dem Anheizen die Leistung entsprechend dem Wärmebedarf mit dem Automatikregler drosseln.

Die Sekundärlufteinstellung bleibt auch bei gedrosseltem Betrieb unverändert in der gleichen Stellung.

Über Nacht reichen 2-3 Braunkohlebriketts bei Kleinstellung des Automatikreglers. Drosseln Sie die Heizleistung erst dann, wenn der frisch aufgelegte Brennstoff gut angebrannt ist.

Hinweis:

Während der ersten Heizvorgänge kann es durch Nachtrocknung der Beschichtung zu verstärkter Geruchsbildung kommt. Dies verliert sich aber bereits nach kurzer Zeit. Öffnen Sie daher anfangs die Fenster des Aufstellungsraumes zum Lüften.

Hinweis:

• Der Feuerraum sollte beim Anheizen eines noch kalten Ofens behutsam bestückt und mit relativ kleiner Flamme ge

heizt werden, damit sich alle Materialien langsam an die Wärmeentwicklung gewöhnen konnen. Sie verhindern damit Risse in den Schamotteinen, Lacksäden und Materialverzug.

5.6 Heizen in der Übergangszeit

Der Schornsteinzug ist der „Motor“ eines Kaminofens. Er entsteht durch die Differenz zwischen der Außentemperatur und der Raumtemperatur: Warme Luft hat eine geringere Dichte als kalte Luft, hierdurch entstehen ein Auftrieb. Durch den dadurch entstehenden Unterdruck wird neue Luft angesogen.

Bei Außentemperaturen über 16^ kann es zu Funktionstörungen wegen mangelndem Schornsteinzug (Förderdruck) kommt.

In thisem Fall weniger Brennmaterial auf- legen.

5.7 Maximale Aufgabemenge und Luftinstellung bei NWL

Für Brennstoff Holz:

Brennstoffmenge: 2-3 Scheite (ca. 1,5 kg)

Automatikregler: 12 Uhr-Stellung

Sekundäreluft-einstellung: offen

Für Brennstoff Braunkohlebriketts:

Brennstoffmenge: 6 kg

3 Uhr-Stellung

Sekundäreluft-einstellung: 3/4 offen

Wichtige Hinweise zum

Schwachlast-Betrieb:

Vermeiden Sie einen Schwachlast-Betrieb bei maximaler Brennstoffmenge und Drosselung der Heizleistung durch die Einstellung der Luftschieber!

Legen Sie bei niedrigerem Wärmebedarf entsprechend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammembildung.

5.8 Ascheentleerung

Achten Sie darauf, dass der Aschekasten rechtzeitig geleert wird, damit der Aschekegel nicht zu dicht an den Rost heranwachst.

Es besteht sonst die Gefahr, dass der Rost un-genügend gekühlt und dadurch zerstört wird.

Prüfen Sie vor einer Ascheentleerung stets auf Restglut in der Asche! Auch wenn die Asche außen bereits erkaltet ist, können sich im Inneren noch Glutrende befinden, die zu einem Brand in der Mülltonne führen konnen!

5.9 Reinigung und Pflege

Achtung! Der Kaminofen damit nur im vollständig erkalteten Zustand gereinigt werden!

Jährlich mindestens einmal, im Bedarfsfall auch hαufiger, sollen den Ruß- und Ascheablageungen im Rauchrohr, sowie im Feuerraum und den Rauchgaswegen, halten.

Dazu eignet sich hervorragend ein Staub- bzw. Aschesauger.

Verschmutzungen der Sichtscheibe entfernen Sie mit einem handelsüblichen Fensterglasreiniger.

Hinweis: Die Lackierung des Ofens erreicht erst nach mehrmaligem Heizen mit NWL ihre Endfestigkeit. Um Lackbeschädigungen zu vermeiden, ist eine Oberflächenreinigung erst nach mehreren Heizvorgängen zu empfehlen!

Hinweis: Die Oberflächen des Ofens dürfen nicht mit „scharfen“ Putzmitteln gereinigt werden. Verwenden Sie ledigious ein sauberes, trockenes Staubtuch.

5.10 Schornsteinbrand

Wird ungeeigneter oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornstein-brand kommt!

Ein Schornstein- oder ein Kaminbrand entsteht, wenn sich im Schornstein abgelagerter Ruß entsetzt, der durch unvollständige Verbrennung entstanden ist.

Achtung Schornsteinbrand! Verschreiben Sie sofort alle Luftöffnungen am Kaminofen und alarmieren Sie die Feuerwehr!

Anschließlich muss von einem Fachmann sichergestellt werden, dass an der gesamten Abgasanlage durch den Schornsteinbrand keine Risse bzw. Undichtigkeiten entstanden sind.

6. Baumheizvermögen (nach DIN 18893)

Günstig: 165 m³

Weniger günstig: 95 m³

Ungunstig: 65 m³

(Die angegebenen Werte gelten für Räume, die nicht der Wärmeschutzverordnung entsprechen. Für Räume, die der zur Zeit geltenden Wärmeschutzverordnung entsprechen, sind geringere Leistungen erforderlich.)

Zur Inanspruchnahme von Garantieleistungen ist in jeder Fall die Vorlage des Kaufbeleges erforderlich. Für unsere JUSTUS-Geräte leisten wir unabhängig von den Verpflichtungen des Handlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die JUSTUS-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen.

Übernommen werden darauf sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung desses Mangels anfallen.

Weitergehende Ansprüche sind ausgeschlossen.

1. Die JUSTUS-Werksgarantie beträgt 24 Monate und beginnnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferrschein nachzuweisen ist.
2. Innerhalb der Werksgarantie werden alle Funktionsehler, die trotz vorschrifsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gultigen JUSTUS-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzufahren sind, durch unseren Kundendienst bereitigt. Emaille und Lackschemen werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des JUSTUS-Gerätes unserem Kundendienst angezeigt werden.
   Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungen-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.
3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das JUSTUS-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

6. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

7. Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emailierten oder kachelglasierten Teilen ist kein Qualitätsmangel.

8. Falsche Großwahl.
9. Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen.

Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

• Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeignete Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnliche Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
• Falsche Bedienung und Überlastung und dadurch verursachte Überhitzung der Geräte, unsachgemäße Behandlung, ungenügende Pflege, unzureichende Reinigung der Geräte oder ihrer Teile;

Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).

• Verschleiß der den Flammen unmittelbar ausgesetzt Teile aus Eisen und Schamotte (z.B. Stahl-Gussoder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungssprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuchs und der Instandsetzung aufzukommen.

JUSTUS GmbH

Oranier Straße 1

35708 Haiger / Sechshelden

Table des matieres F

erklärt in alleiniger Verantwortung, dass das Produkt „Ruumheizer für feste Brennstoffe“ mit der Handelsbezeichnung

Verordnung (EU) Nr. 305/2011

(EU-Construction products directive (EU) Nr. 305/2011)

und mit der folgenden harmonisierten Norm übereinstimmt:

Eine Prüfung des „Raumhezers für feste Brennstoffe" auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle:

Name der anerkannten Prüfstelle:

Feuerstättenprüfstelle

Durener Str. 92

50226 Frechen

Notified body : 1427

Test report : FSPS-Wa 2257/ A § 15a/ Z DIBT

Wirkungsgrad und Emissionen

(Efficency and Emissions) (Rendement et émissions)

Brennstoff Fuel, Combustible	Wirkungsgrad % (Efficency %) (Rendement %)	CO mg/m3 13% O2	NOx mg/m3 13% O2	CnHm mg/m3 13% O2	Staub, dust particles, particules fines mg/m3 13% O2
Holz, Wood, Bois	80,2	888	105	90	38
Braunkohlebrikets, Brown coal briquettes	79,8	963	159	86	38
Briquettes lignite

Österreich (Austria, Autruche):

Brennstoff Fuel, Combustible	Wirkungsgrad % (Efficiency %) (Rendement %)	CO mg/MJ	NOx mg/MJ	CnHm mg/MJ	Staub, dust particles, particles fines mg/MJ
Holz, Wood, Bois	80,2	445	73	31	25

Schweiz,switzerland,suisse:

VKF-Nr.:25075

Haiger, 28.04.2017

Geschäftslleitung

Die Sicherheitshinweise der dem Produkt beiliegenden Bedienungsanleitung/Montageanleitung sind zu beachten.

D AT CH Geräte-Kenndaten

Bitte bei Ersatzteilbestellungen und eventuellen Kundendienstfallen immer angegeben! Im Kundendienstfall teilen Sie unsitte den Typ. Seriennummer, Variante sowie die Fertigungsummer und das Datum des Prufstempels mit. Markieren Sie am besten gleich jetzt die jeweilige Variante Ihrnes neuen Kaminofens in der nachfolgenden Tabelle im darauf vorbereiteteten Kreisfeld.

GB Appliance parameters
