BEDIENUNGSANLEITUNG 5.1 ADURO

Rhein-Ruhr Feuerstätten Prüfstelle · Im Lipperfeld 34 b · 46047 Oberhausen

Anerkendt proveinstitut i h. t. Delstatsbyggevedtaegterne, reg.nr.: NRW 15
Aerkendt prveinstitut for byggetilsynsmaesige tilladelser
Aerkendt DIN CERTCO prveinstitut, reg.nr.: PL139
Anerkendt proveinstitut, godkendt at Europakommissionen, notified body: 1625

Rhein-Ruhr Feuerstätten Prüfstelle

DAkkS

Deutsche

Akkreditierungstelle

D-PL-17727-01-00

Kontrolerklæring nr. RRF - 40 12 3022 - 1

Provens art	Prove i h. t. DIN EN 13240
Genstand for proven:	Brændeovn Aduro 5-1
Ordregiver:	Aduro A/S, Beringvej 17, DK-8361 Hasselager
Nominel varmeydelse:	7,0 kW
Støvemissionen:	20 mg/Nm3ved 13% O2after CEN/TS15883, Annex A. 1 (DINplus metode)
OGC	37 mg/Nm3ved 13% O2after CEN/TS15883, Kapitel 4
Virkningsgrad:	78,7 %

Dipl.-Ing. S. Muller

Oberhausen, 16.03.2015

Skorsensfejer pategning

Dato, underskrift

Herzlichen Glückwunsch zum Erwerb Ihr's neuen Kamineinsatzes!

Bitte lesen Sie sich diese Bedienungsanleitung grundlich durch, bevor Sie mit der Montage beginnen oder den Ofen in Betriebnehmen. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Aduro 5.1 Kamineinsatz.

1.0 Allgemeines

1.1 Zulassungen

Ihr Aduro Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway), DIN+, CE) und in führenden europäischen Prüfinstituten getestet und zugelassen. Dies gibt Ohnen die Garantie, dass der Ofen samentlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h. Heizökonomie, gerecht wird. DoP (Declaration of Performance) finden Sie auf www.adurofire.de.

1.2 Technische Daten

Nennwärmeleistung	7 kW
Rauchabgang, Durchmesser	Ø150 mm oben/hinten
Außenabmessungen (HxBxT)	574 x 635 x 460 mm
Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens	19 cm
Gewicht	77 kg
Material	Stahl
Brennstoffe	Scheitholz
Länge Brennmaterial max.	40 cm
Konvektionssofen	✓
Primäre-, sekundäre- und tertiäre Luftzufuhr	✓
Scheibensprülung	✓
Aschekasten	✓
Wirkungsgrad	78,7%
Energieeffizienzindex	105,1
Energieeffizienzklasse	A
Schornsteinzug	12 Pa
Maximale Brennstoffmenge pro Stunde: - Holz	ca. 3,4 kg
Ruumheizvermögen in Gebäuden mit
- Optimaler Isolierung	175 m2
- Durchschnittlicher Isolierung	115 m2
- Schlechter Isolierung	70 m2

1.3 WICHTIG - IHRE SERIENNUMMER

Auf Ihrem Kaminofen finden Sie ein Schild mit der Seriennummer. Schreiben Sieitte diese Nummer auf die angegebene Stelle. Nennen Sieitte diese Seriennummer, wenn Sie sich an den Handler wenden.

Serienr.

1.4 Heimtransport

Wenn Sie ihren Kaminofen nach Hause transportieren, sollen dieser senkrecht stehen. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist es besonderss wichtig, die losen Teile in der Brennkammer (Gusseinrost und lose feuerfeste Steine) zu entfernen, und den Aschekasten herauszunehmen. Alternativ konnen Sie die feuerfesten Steine und den Gusseinrost in der Brennkammer liegen halten und danach mit überschüssigem Verpackungsmaterial auffüllen, so dass die losen Teile festgehalten und gestützt werden.

2.0 Montage des Kamineinsatzes

Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Wir empfehlen vor der Montage des Ofens, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Ihr Handler kann Ohnen auch mit Ratschlägen zur Installation behilflich sein.

Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluß überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.

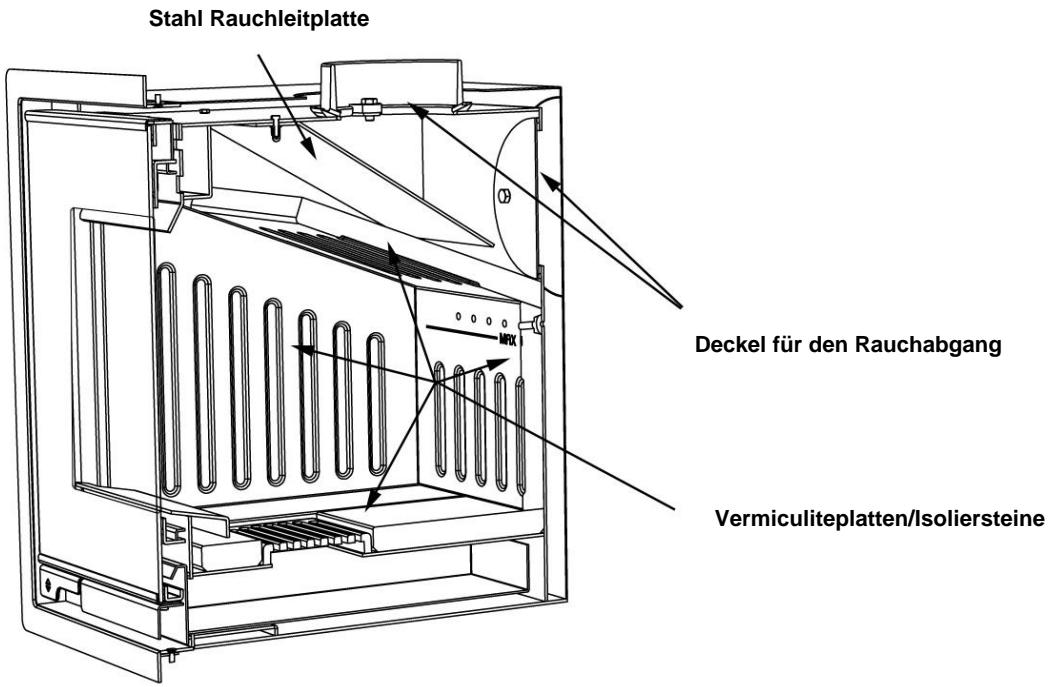

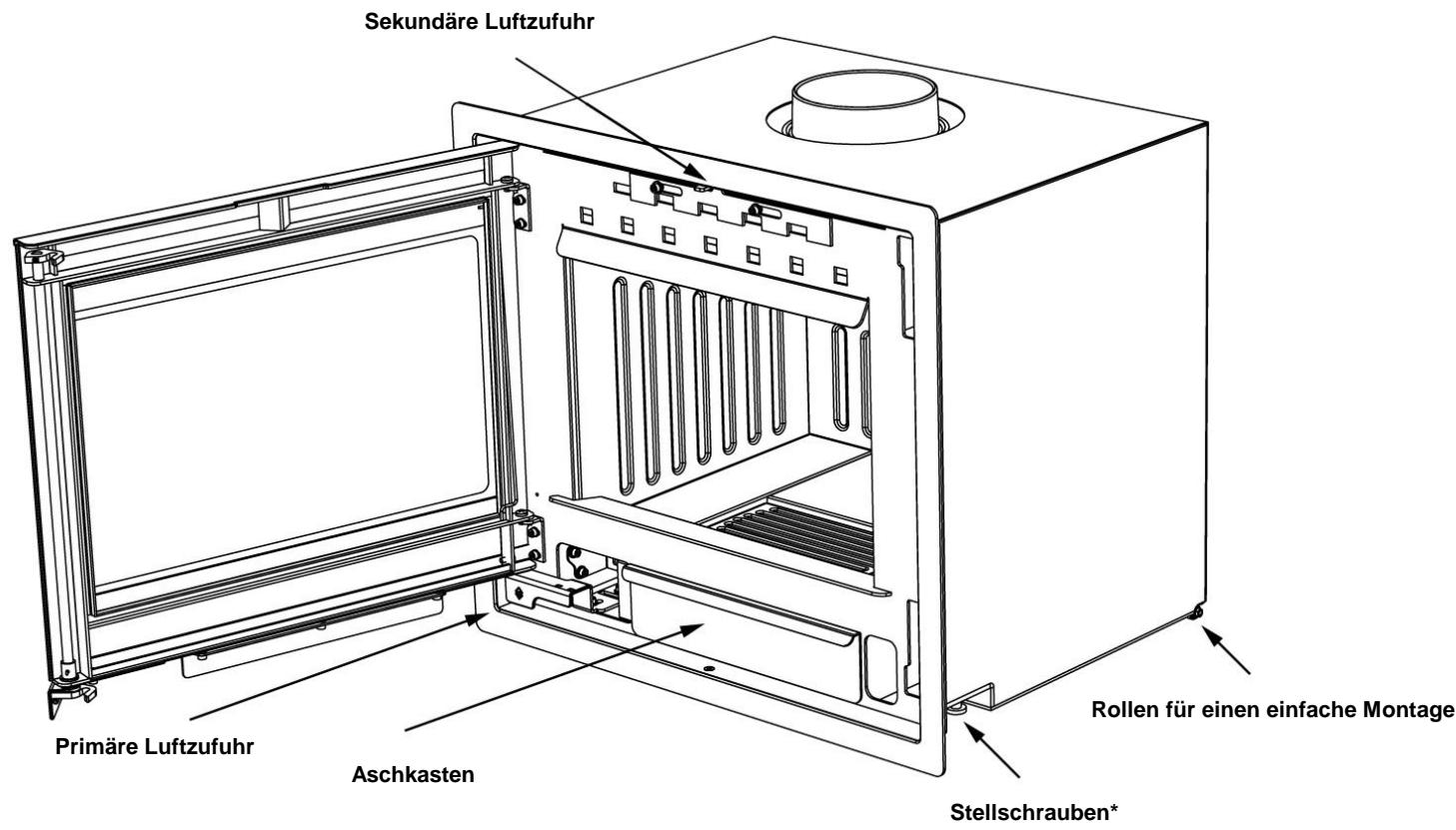

Illustration Aduro 5.1

* Vergessen Sie nicht die Stellschrauben zu montieren, bevor Sie den Kamineinsatz am gewünschten Ort platzieren. Die Stellschrauben liegen im Aschkasten.

Umlaufende Maueröffnung

Der Heizeinsatz ist so konstruiert, dass das Mauerwerk die ersten 10 cm anschließend um den Einsatz herum gebaut werden kann. Das bedeutet, dass das Loch in dem Mauerwerk vorne 54-55 cm hoch und 58,5-59 cm breit sein muss. Nach den ersten 10 cm muss 2,5 cm Luft um den Einsatz herum berücksichtigt werden. Was zu einer totalen Breite von 63,5 cm und zu einer Gesamttiefe von mind. 49 cm führt. Es ist sehr wichtig sicherzustellen, dass es 2,5 cm Freiraum um den Heizeinsatz gibt und dass die Installation korrekt durchgeführt wird (siehe Punkt 2.2). Der Heizeinsatz muss die Möglichkeit haben ausreichend abzukühlen. Eine korrekte Installation und Abkuhlung ist sowohl für die Effektivität des Ofens, als auch für die Funktion der Aduro-tronic Automatik entscheidend.

Die Front des Kaminofeneinsatzes inklusive des Rahmensdeckt 57,4 cm in der Hohe und 63,5 cm in der Breite.

Wenn Sie das Loch in die Mauer machen, dann beachten Sieitte, dass Sie eventuell mehr Platz benotigen, um das Rauchrohr zu installmenten.

2.1 Plazierung des Einsatzes und nötige Abstände

Wichtig ist, dass Sie den Einsatz genau dort plazieren konnen, wo Sie es wünschen. Sie müssen sichsher sein, dass die ortlichen Regeln fur die Aufstellung eingehalten werden. Nur wenn der Ofen zu nahe an brennbarem Material aufgestellt wird, gibt es Regeln zu Abständen einzuhalten. Sehen Sie sich die unter stehende Illustration und das Schema an.

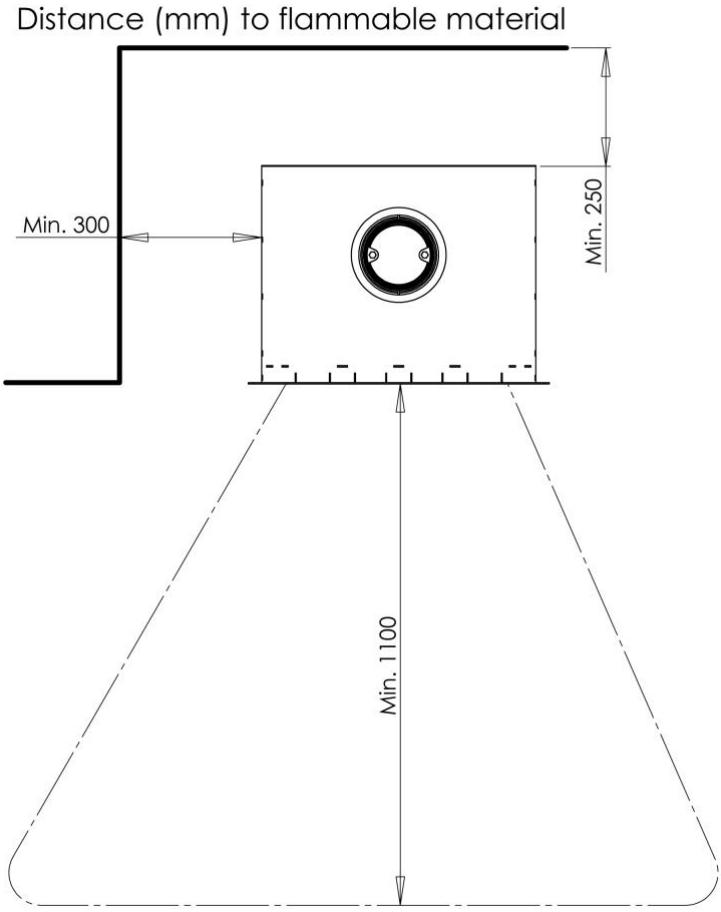

Abstand zu brenbarem Material

Hinter dem Einsatz	Seitlich des Einsatzes	Abstand zu Möbeln	Minimum Höhe über dem Boden
25 cm	30 cm	110 cm	26 cm

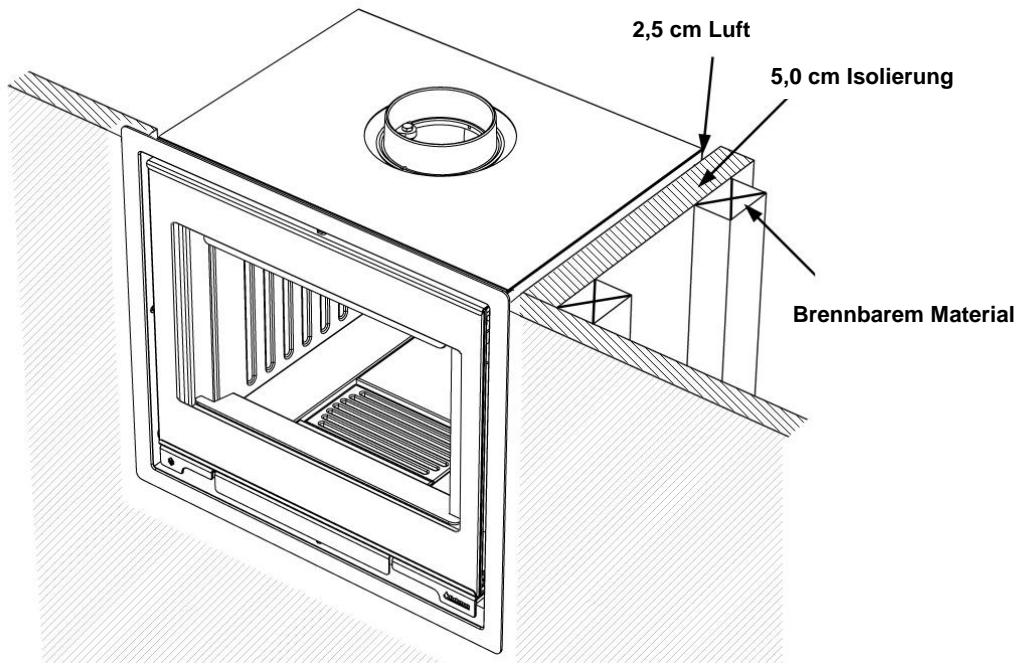

Es ist möglich den Abstand zu brennbaren Materialien zu reduzieren, Sie konnen mit mind. 5 cm starken Isolierungsplatten mit denselben Eigenschaften wie z.B. Aduro Superisol, Isolrath 1000 oder Ähnlichem um den Ofen herum isolieren.itte stellen Sie jedoch sicher, dass es mind. 2,5 cm Freiraum um den Aduro 5.1 gibt. Dies bedeutet, dass der Abstand zu brennbaren Materialien auf 7,5 cm reduziert werden kann (2,5 cm Freiraum um den Ofen + 5 cm Isolierung).

Der Fußboden vor dem Heizeinsatz muss aus nicht brennbarem Material bestehen (z. B. Fliesen, Klinker oder Naturstein). Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z. B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht brennbare Unterland (z. B. Stahlblech oder Fliesen) vorgesehen werden. Die Mindestgroße dieser Unterland ist in den einschlädigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht brennbaren Material mindestens 50 cm und 30 cm beiderseits der Ofentür abgedeckt werden.

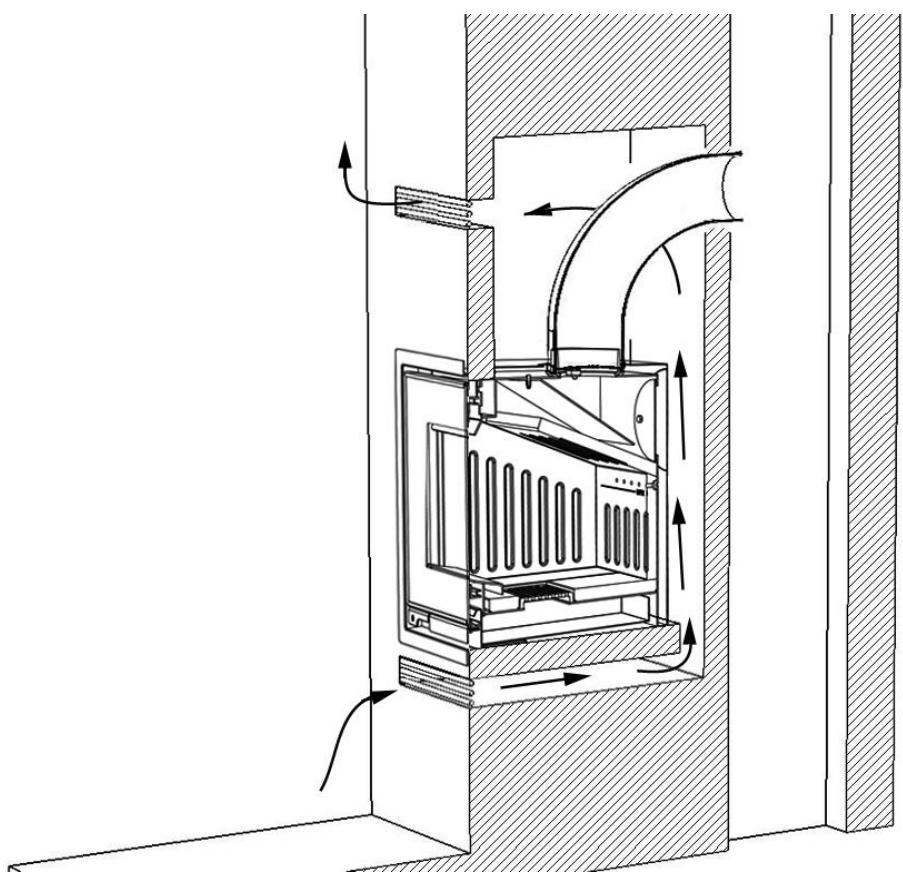

2.2 Konvektion, Ventilation und Belüftung

Der Aduro 5.1 wurde als Konvektionsofen entwickelt. Das heißt, dass die Raumluft zwischen dem Einsatz und der Hülle zirkuliert. Das Ergebnis ist, dass die aufgehezte Luft sich gleichmäßig im Raum verteilt. Um die erzeugte Energie vollständig auszunutzen, sollte man jedoch auch die Hitze, die um den Einsatz und dem Rauchrohr herum entsteht nutzen. Der Brennwert hangt von der Länge des nicht isolierten Rauchrohr ab – zunachst wird der ersten Meter nicht isolierten Rauchrohrs die Effizienz um ca. 5% erhöhen. Es mussen mind. 2,5 cm Luft um den Einsatz herum sein. Es ist wichtig, dass der Zwischenraum um den Einsatz und dem Rauchrohr beluft ist. Es mussen Beluftungsöffnungen von mind. 200 cm2 sowohl oberhalb, als auch unterhalb des Einsatzes vorhanden sein. Es gibt viele Möglichkeiten Beluftung um das Rauchrohr zu erzeugen. Einige Beispiele sind unter angegeben.

2.3 Anschluß des Rauchrohres

Der Einsatz kann entweder mit flexiblem Rohr oder mit einem standardmäßigen Rauchrohr angeschlossen werden. Wenn ein flexibles Rohr verwendet wird, muss sichergestellt werden, dass these für Rauchgase geeignet ist und hohen Temperaturen widerstehen. Flexible Rauchrohr)dürfen nur für bereits bestehende Feuerstätten verwendet werden. Daher empfehlen wir, dass Sie ihren Schornsteinfeger vor dem Gebrauch von flexiblem Rohr Fragen. Sie konnen den Einsatz entweder oben oder hinten anschließen, je nach örtlicher Begebenheit. Der Aduro 5.1 wird mit Anschlussstutzen oben ausgeliefert. Wenn das Rauchrohr hinten angeschlossen werden soll, muss der runde Deckel von der Rückseite entfernt werden. Der Deckel, der den hinteren Auslass abdeckt, muss dann oben wieder montiert werden. Es muss ein Rauchrohr von 150~mm Innendurchmesser verwendet werden.

Es ist ein ficher ein flexibles Rohr zu verwenden, wenn man keinen gutezugang zum Schornstein hat. Hat man andererseits vollständigen Zugang, empfehlen wir ein 2 mm Stahlrauchrohr.

Rauchrohr bei Erstinflation

Die einfache Installation des Rauchrohres ist durch einen Schornstein mit einer 160 mm-Öffnung gerade oberhalb des Rauchrohranschlusses. In dieser Fall sollte ein gerades 2 mm-Rauchrohr mit einem Innendurchmesser von 150 mm in geeigneter Länge benutzt werden.3 Dichtungsbänder sollen um das Rauchrohr gelegt werden, welches dann in den Schornstein geschoben wird. Der Heizeinsatz wird in Position gebracht und das Rauchrohr auf den Anschlussstutzen geschoben.

Der Heizeinsatz kann auch mit einem Stahlschornstein ausgerüstet werden. Der Stahlschornstein sollte direkt über den Anschlussstutzen platziert werden. Wir empfehlen die Verwendung eines selbst tragenden Stahlschornstein mit einem teleskopischen Rauchrohrs. Diese Lösung ermöglicht es ihren, das Rauchrohr anzuheben und den Einsatz zu entfernen, ohne dass der Schornstein betroffen ist. Beachten Sie, dass der Raum oberhalb des Heizeinsatzes mit einer horizontalen nicht brennbaren Platte versiegelt sein muss. Diese Platte solte mind. 85 cm unterhalb der Zimmerdecke montiert sein. Der Raum zwischen Abdeckplatte und Heizeinsatz solte wie zuvor beschrieben beluftet sein.

Wenn der Schornstein direkt ohne Abwinklungen in den Heizeinsatz Goes, ist in der Regel eine Wandmanschette nicht nötig. Es ist auch wichtig, dass im Schornstein keine Ecken und Kanten entstehen, wo sich Ruß sammeln kann.

Rauchrohrinstallation in einen großen Schornstein

Ein Schornstein, der größter ist als das Rauchrohr, kann mit passender Steinwolle abgedachtet werden. Die Steinwolle sollte in 3 Lagen gelegt werden und mit feuerfestem Mörtel bestriichen werden, bevor das Rauchrohr in den Schornstein geschoben wird. Der feuerfeste Mörtel wird fest und fixiert die Steinwolle im Schornstein.

Wenn Sie keinen freien Zugang zum Schornstein haben und ein flexibles Rohr benutzen müssen Das flexible Rohr sollte auf die nötige Länge geschritten werden.itte berücksichtigten Sie, dass das flexible Rohr ca. 10~cm in die Schornsteinmuffe hineinragen muss. Dabei muss ein dūnnes Dichtband zwischen Flexrohr und Mauermuffe platziert werden. Dann sollte das Flexrohr in die Muffe geschoben werden, bis es sicher sitzt.

Justieren Sie die Stellschrauben bis der Ofen korrekt und waagerecht stehen.

Der Kaminofeneinsatz kann an einem Schornstein mit Mehrfachbelegung angeschlossen werden.

Bauart 1 (selbstschließe)

Der Feuerraum muss bei Betrieb und Stillstand geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Siearf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschaftsfunktion wird durch eine im Scharnier der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.

Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn:

• Das Gerät ist nur mit geschlossenen Türen zu betreiben
• Die Tür(en) sowie alle Einstelleinrichtungen des Geräts sind zu schreiben, wenn das Gerät außer Betrieb ist.

3.0 Heizen im Kaminofen

3.1 Wichtige Warn- und Sicherheitschinweise

• Lassen Sie niemals Kinder unbeaufsichtigt in der Nähe des Kaminofens, wenn dieser in Betrieb ist, sein.
  Die Verletzungsgefahr an freißen Teilen des Kaminofens ist erheblich.
• Bewahren Sie niemals leicht entzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
• Verwenden Sie niemals leicht entzündliche Flüssigkeiten zum Anzünden des Kaminofens.
• Eine Abluft-Dunstabzughaube, die im gleichen oder in anliegenden Räumen betrieben wird, kann zu Austreten von Rauchgas in den Aufstellraum führen, wenn dem Raum zu weniger Frischluft zugeführrt wird.
  Heiße Asche darf nicht in die Mülltonne oder ins Freie weggeworfen werden.
• Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend der Anzundung kan die Tur die ersten paar Minuten angeleht werden.
• Im Falle eines Schornsteinbrands: Schlieben Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

3.2 Brennmaterialien

Der Kaminofen ist für Holz und Holzbriketts geeignet. Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Hölzer (Feuchtingeitsgehalt hochstens 18% ) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen. Nasses Holz führt zu stärkerer Teerbildung. Am besten geeignet sind Holzscheite von ca. 10 cm Umfang und max 40 cm Länge aus mindestens zwei Jahren trockengelagertem Buchen-, Eichen-, Birken- oder Obstbaumholz.

Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)dufen Kohlegruß, Feinhackschnitzel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotten- und Metalteilen Ihres Kaminofens und am Schornstein verursachen.

3.3 Anzünden und Anheizen

Das Anzünden ist für einen schellen und effektiven Start der Verbrennung von großer Bedeutung.

1) Öffnen Sie sowohl die primäre Luftzufuhr/Anlaufschieber unter derTür als auch die sekundäre Luftzufuhr, oben an der Tür. Die unten stehende Illustration zeigt die Schieber. Die sekundäre Luftzufuhr ist, geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist. Um die primäre Luftzufuhr zu öffnen,müssen Sie die Schieber herausziehen.
2) Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine keinere Holzstückequer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke mussen jedoch dicht an einander liegen, um einander aufzuwärmen.
3) Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schließen Sie dann die Tur. Wenn es klare sichtbare Flammen gibt und das Feuer gut brennt, schließen Sie die primäre Luftzufahr unter der Tur.

Auf www.adurofire.de finden Sie den Film „So haben Sie mit Ihr Kaminofen Erfolg“, wo Sie sehen können wie Sie den Ofen bedieren.

ACHTUNG: Die einzelnen Bedienungselemente werden ofters sehr heißt! Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.

3.4 Erste Inbetriebnahme

Das Holz der Verpackungitte zum erstmaligen Anheizen des Kaminofens verwenden. Beim ersten Heizen im Ofen muss vorsichtig vorgegangen werden, da alle Materialien an die Wärme gewöhnt werden müssen. D. h. den Kaminofen langsam aufwärmen, bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, härtet beim ersten Feuern aus, damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüftung.itte seien Sie darauf aufmerksam, dass sich die Farbe der Handschuhe auf den Ofen abfärben kann, wenn der Lack nicht genügend gehärt ist.itte berühren Sie deswegen erst die Tur nach den ersten 2-3 Anzündungen.

Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden muss, soll die Tür leicht angeleht bleiben undarf nicht verriegelt werden, bis der Ofen wieder kalt ist. Dies verhindert, dass die Dichtung am Ofen klebt.

3.5 Heizanleitung

Um die Beste Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt eine kräftigere Verbrennung als große Holzsche, da die Gesamtoberfläche bei Kleinholz länger ist, dadurch wird mehr Gas freiogegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzsche eingelegt werden. Wenn ein hoher Effekt gefordert wird, kann mehr Holz nachgelegt werden. Die nominelle Wärmeleistung wird beim Einlagen von ca. 2,2 kg Holz pro Stunde erreicht.

3.6 Sekundäre Luftzufuhr

Der Schieber oben an der Turm muss während des Heizens immer offen sein. Der Schieberarf niie so geschlossen sein, dass die Flammen ausgehen. Es mnen immer sightbare Flammen deutlich sein, um eine saubere und effektive Verbrennung zu sichern. Eine zu niedrige Luftzufahr kann zu einer schlechten Verbrennung, zu hohen Emissionen und

Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW , muss die sekundäre Luftzufuhr nach 45 Minuten nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen und der Ofen brennt sauber mit Hilfe der tertiären Luftzufuhr hinten in der Brennkammer.

Aduro-Schlüssel: This is the Aduro-Schlüssel. Montieren Sie den Aduro-Schlüssel auf der sekundären Luftzuführ, wie hier gezeigt. Die Luftzuführ ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist.

3.7 Primäre Luftzufuhr

Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist, und es nötig ist, die primäre Luftzufuhr zwei Minuten zu öffnen, um die neuen Holzscheite anzuzüänden

Um das Risiko zu reduzieren, dass beim Nachlegen von Holz Asche aus dem Ofen kommt, ist es eine gute Idee, den Schieber unter der Tur, eine Minute bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen hohenen Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.

Achtung: Wenn der Kaminofen überheit wird und mehr als ca. 2,5 kg Holz pro Stunde abbrennt, gibt es das Risiko, dass sich der Lack verfürt und später abblättert. Der Ofen kann später nachlackiert werden – dies ist jeder nicht in der Garantie beinhaltet. Sonstige Schäden am Kaminofen, die durch die Überhitzung des Ofens entstanden sind, sind auch nicht in der Garantie enthalten.

3.8 Aduro-tronic

Die Aduro-tronic ist eine patent angemeldete Automatik, die den Kaminofen für Sie bedient. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie konnen in Ruhe das Feuer und die effektive VerbrennungGENieBen. Die Aduro-tronic ist eine manuell zu bedienende mechanische Startautomatik, die ohne Strom arbeitet/funktioniert.

Achtung: Um jeder ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.

3.8.1. So bedienen Sie Ihr Aduro-tronic

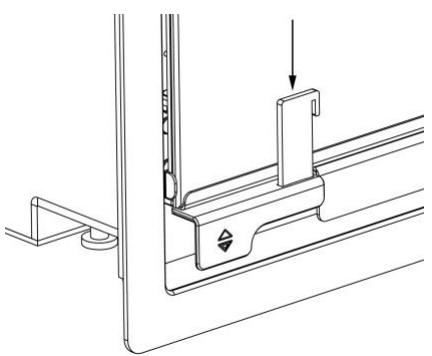

Beim Anzüden

Beim ersten Anzünden ist es wichtig, dass das Feuer eine maximale Menge an Primäreluft zugeführrt werden kann. Deshalb kann der Anlaufschieber „zwangsgeöffnet" werden. Um die Aduro-tronic in der Position „zwangsgeöffnet" zu stellen, gehen Sie wie folgt vor:

1. Ziehen Sie die primäre Luftzufuhr herself.
2. Setzen Sie den Aduro-Schlüssel dazwischen.

Wenn der Kaminofen heißt ist und am Boden der Brennkammer eine Glutschicht entwickelten ist, kann die Aduro-tronic auf die Automatik Position gestellt werden, d. h. den Schlüssel wieder entfernen.

Alternative kann die Tur die ersten paar Minuten während der Anzündung angeleht werden (ohne Schlüssel)

Beim Befeuern

Immer wenn neues Holz nachgelegt wird, muss binnen der ersten Minuten eine genau bemessene Menge Primärluft zugeführrt werden. Es ist jedoch wichtig, dass diese Belüfung mit der Primärluft nicht zu lange dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Die Aduro-tronic sorgt davon, dass die primäre Luftzufuhr zum richtigen Zeitpunkt wieder gedrosselt wird. Sie aktivieren die Automatik durch ein Herausziehen der Primärluftklappe, sobald neues Holz nachgelegt wird. Die Automatik schließt danach die Primärluft.

Die Regulierung der Aduro-tronic Automatik

Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufahr im Laufe von den ersten 5 Minuten schließt. Diese Einstellung wurde beim dänischen Technologischen Institut beim Test von Kaminöfen mit Brennholz in der „Standardgroße" und mit einer optimalen Feuchtigkeit von 17 - 18% verwendet. Als „Standardgroße" für Brennholzsche gilt eine Länge von ca. 30~cm und eine Dicke von ca. 10× 10~cm . Beim Testen wurde außer dem ein „Standardschornstein" verwendet. In der Praxis können diese Verhältnisse natürlich variieren. Die Aduro-tronic lassst sich davon genau auf die Verhältnisse Ihr Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufahr etwas langsamer gedrosselt werden soll (z. B. wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzsche etwas größter sind oder Sie noch seltener nachlegen möchten): Justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschlüssels, damit die Drosselung langsamer vostatten gehen. Drehen Sie die Schraube nach rechts um die Schließzeit zu verlangern und nach links um die Schließzeit zu verkurzen. Aduro-tronic muss nach maximal 6 Minuten geschlossen sein.

3.9 Ventilation

Beim Betrieb der Feuerstätte muss eine ausreichende Raumbelüfung, d. h. Außenluftzufahr in dem Aufstellungsraum sichergestellt werden. Dies kann durch ein geöffnetes Fenster oder eine geöffnete Außentür erfolgen. Sicherer ist jedoch, wenn gleichzeitig mit der Aufstellung des Kaminofens eigens für die erforderliche Verbrennungsluftzuführung eine besondere Öffnung in die Außenwand im Bereich des Aufstellungsplatzes des Kaminofens geschaffen wird. In die Öffnung, wird ein einstellbares Luftungsgitter eingesetzt, welche sich von der Raumseite her öffnen und schließen laßt. Der Kaminofen besteht bei der Verfeuerung von Holz bis zu 20 m³ Frischluft pro Stunde.

4.0 Schornstein

Datum zur Berechnung des Schornsteins (bei Nennwärmeleistung):

	Holz
Abgastemperatur gemessen bei [24℃]	266
Förderdruck bei Nennwärmeleistung [mbar]/[Pa]	0,12/12
Abgasmassenstrom [g/s]	7,5

Um einen einwandfrei Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 0,10 bis 0,14 mbar, gemessen im Rauchrohr hinter dem Ofen, gehalten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinfluit wird, ist er im Jahresverlauf sehr untersiedlich. Wenn es nicht möglich ist, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden. Wenn der Zug zu hoch ist, kann man eine Klappe zu Regulierung des Schornsteinzuges montieren. Kontaktieren Sie den örtlichen Schornsteinfeger für ähnliche Beratung.

4.1 Fehlender Zug im Schornstein

Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Zug muss ungefahr 0,10 - 0,14 mbar sein.

Wenn der Zug in Ordnung ist, kann die Anzündphase durch das Einlagen mehrerer dürnenen Holzsche verlangert werden, damit der Schornstein gut durchgewärmt wird. Der Zug ist erst dann optimal, wenn der Schornstein warm wird. Die Anzündphase wird verlangert, wenn mehr Kleinholz und zwei Zündtabs eingelegt werden. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.

Betrieb in der Übergangszeit

Bei Außentemperaturen über ca. 15^ kann es bei geringer Feuerungsleistung u. U. zur Beeinträchtigung des Schornsteinzuges kommt, so dass die Rauchgase nicht mehr vollständig abziehen (Qualm, Geruch nach Rauchgasen). In thisem Fall erhöhen Sie die Verbrennungsluftzufahr. Geben Sie in der Folge gingere Brennstoffmengen auf. Schließen Sie die Türen und Luftschieber der anderen am gleichen Schornstein angeschlossenen Feuerstätten, die nicht in Betrieb sind. Kontrollieren Sie die Reinigungsoeffnungen des Schornsteins auf Dichtheit.

5.0 Wartung und Reinigung

Dichtungen

Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenen sie ausgewechselt werden. Außendem sind die Tur- und Verschlusssscharniere mit Kupferfett einzufetten.

Glasscheibe

Die große Glasscheibe bleibt sauber dank wirkungsvoller Scheibenspulung - einem Luftvorhang, der das Verrußen der Scheibe verhindert. Voraussetzungen für die Scheibenspulung sind die Benutzung von trockenem Holz und dass der Schornstein den nötigen Zug hat. Nasses Holz kann Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit Kaminglasreiniger zu putzen oder einem Stück Kuchenrolle, eventuell mit ein bisschen Wasser und ein weniger Asche darauf, zu reinigen. Zuletzt mit trockener Kuchenrolle abtrocknen. Wenn diese Reinigung durchgeführt wird, muss das Glas kalt sein. Am besten benutzten Sie jedoch den Aduro Easy clean Schwamm.

Die Brennkammer

Die effektive Isolierung der Brennkammer kann mit der Zeit verschreiben. Es hat für die Effektivität des Ofens keine Bedeutung, dass die Isolierung relilt. Sie sollen noch ausgewechselt werden, wenn der Verschleib die Hälfte der ursprünglichen Stärke übersteigt. Sie können selbst die Platten, die als ein kompletter Satz erhältlich ist, umtauschen. Sehen Sieitte www.aduroshop.com. Sie können auch ganze Platten kaufen, und die alten Platten kopieren. Fragen Sie ihren Verkäufer.

Asche

Der Aschkasten wird am einfachsten entleert, indem eine Abfalltute über die Schublade gezogen wird, diese umgedreht und danach wieder vorsichtig aus der Tute herself gezogen wird. Asche wird durch die Müllabfuhr entsorgt. Achten Sie darauf, dass sich noch 24 Stunden, nach dem das Feuer im Ofen ausgegangen ist, Glut in der Asche befinden kann! Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher das Feuer anzuzünden.

Reinigung des Kaminofens

Die Wartung des Ofens sollte nur vorgenommen werden, wenn er kalt ist. Die tägliche Wartung beschrankt sich auf ein Minimum. Es ist am einfachsten, den Ofen außen mit einem kleinen Mundstück mit weichen Bürsten staubzusaugen. Der Ofen kann auch mit einem trockenen, weichen Lappen oder einem weichen Handfeger abgestaubt werden. Der Kaminofenarf nicht mit Wasser gereinigt werden.

Das innere und außere Rauchrohr des Kaminofens konnen durch die Tur und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der oberste feuerfeste Stein (Rauchleitplatte) kann entfernt werden. Um freien Zugang zu dem oberen Teil des Kaminofens und dem Rauchrohr zu bereits werden, wird die Rauchleitplatte in Stahl, abmontiert. Das Rauchrohr kann auch vom Kaminofen entfern und gereinigt werden. Die Reinigung des inneren Kaminofens und des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch öften benutzt wird, soll die Reinugung öfters vorgenommen werden. Der Schornsteinfeger kann diese Reinigung ausführten, wenn dies gewünscht wird.

Oberfläche

Es ist normalerweise nicht nötig, die Oberfläche nachzubehandeln. Eventuelle Lackschäden können jedoch mit Senotherm®-Spray ausgegebessert werden.itte seien Sie darauf aufmerksam,dass sich die Farbe der Handschuhe auf den Ofen abfärben kann, wenn der Lack nicht genügend gehört ist. Diese hitzebeständige Farbe ist nicht feuchtigkeitsfest. Stellen Sie deshalb keine Gegenstände auf den Ofen. Es konnte sich durch Schwitzwasser leicht unschöne Rostflecken bilden.

Alle Wartungs- und Reinigungsrarbeiten sind bei vollständig ausgekühltem Ofen vorzunehmen.

Ersatzteile und unauthorisierte Änderung

Es darf nur originale Ersatzteile fur den Kaminofen benutzt werden. Lesen Sie mehr auf www.aduroshop.com. Jede unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt.

6.0 Zubehör

Für diesen Ofen gibt es folgenden Zubehör:

Kaminbesteck
- Holzkorbe in Filz, PET und Leder
Holzeimer
- Sicherheitsgitter
- Brikettkasten und Ascheimer
- Unterlegplatte in Glas und Stahl
- Rauchrohr
- Aduro Easy Clean
- Aduro Easy Firelighter

7.0 Reklamationsrecht und Garantie

Unsere Gewährleistungsfrist beträgt zwei Jahre für ihren neuen Kaminofen. Als Beleg dient das Kaufdatum ihrer Rechnung. Eine Gewährleistung kann jeder noch nur dann erfolgen, wenn die technischen Richtlinien und Hinweise in dieser Betriebsanleitung beachtet wurden. Nicht garantiepflichtig sind alle lose Teile, die der direkten Feuerung ausgesetzt sind (z. B. Glasscheiben, Isoliersteine, Feuerroste, Dichtungen usw.). These Teile konnen später ausgetauscht werden und als Ersatzteile gkauft werden. Ebenfalls von der Gewährleistung ausgeschlossen sind Schäden, die infolge unkorrekter Bedienung des Ofens, eines unsachgemäßen Anschlusses oder aufgrund der Einwirkung physischer Gewalt entwickelten sind.

7.1 Online Garantie Registrierung

Sie haben die Möglichkeit, Ihr erworbenes Produkt online auf www.adurofire.de zu registrierten. Wenn Sie das online Formular ausfüllen, können Sie die oben stehende Garantiedauer auf 5 Jahre Produktgarantie erweitern.itte fullen Sie innerhalb von einem Monat das Formular vollständig aus. Voraussetzung fur die Garantieleistung ist, dass das Gerät gemäß vorliegender Bedienungsanleitung installiert und betrieben wurde.

8.0 Fragen und Antwerten

Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sieitte www.adurofire.de.

Viel Vergnügen!
