BEDIENUNGSANLEITUNG HOA-E8PN4X HAIER

(DE) BEDIENUNGSANLEITUNG / EINBAU-BACKOFEN

10-CBI-0357 / 8068699 (06.2017 / v2)

SEHR GEEHRTER KUNDE, Der Einbaubackofen verbindet auRergewôhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbaubackofen das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um môgliche Unfälle zu vermeiden. Achtung! Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung ver- traut gemacht haben. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmit. Der Hersteller behält sich das Recht vor, solche Ânderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

INHALTSVERZEICHNIS Sicherheitshinweise … Unsere energiespartipps. Auspacken. Ausserbetriebnahme.. Bedienelemente Ihr Herd stellt sich vor... Installation. Bedienung.… Backen und Braten — Praktische Hinweise Allgemeine Pflegehinweise … Wenn'’s mal ein Problem gibt. Technische Daten…

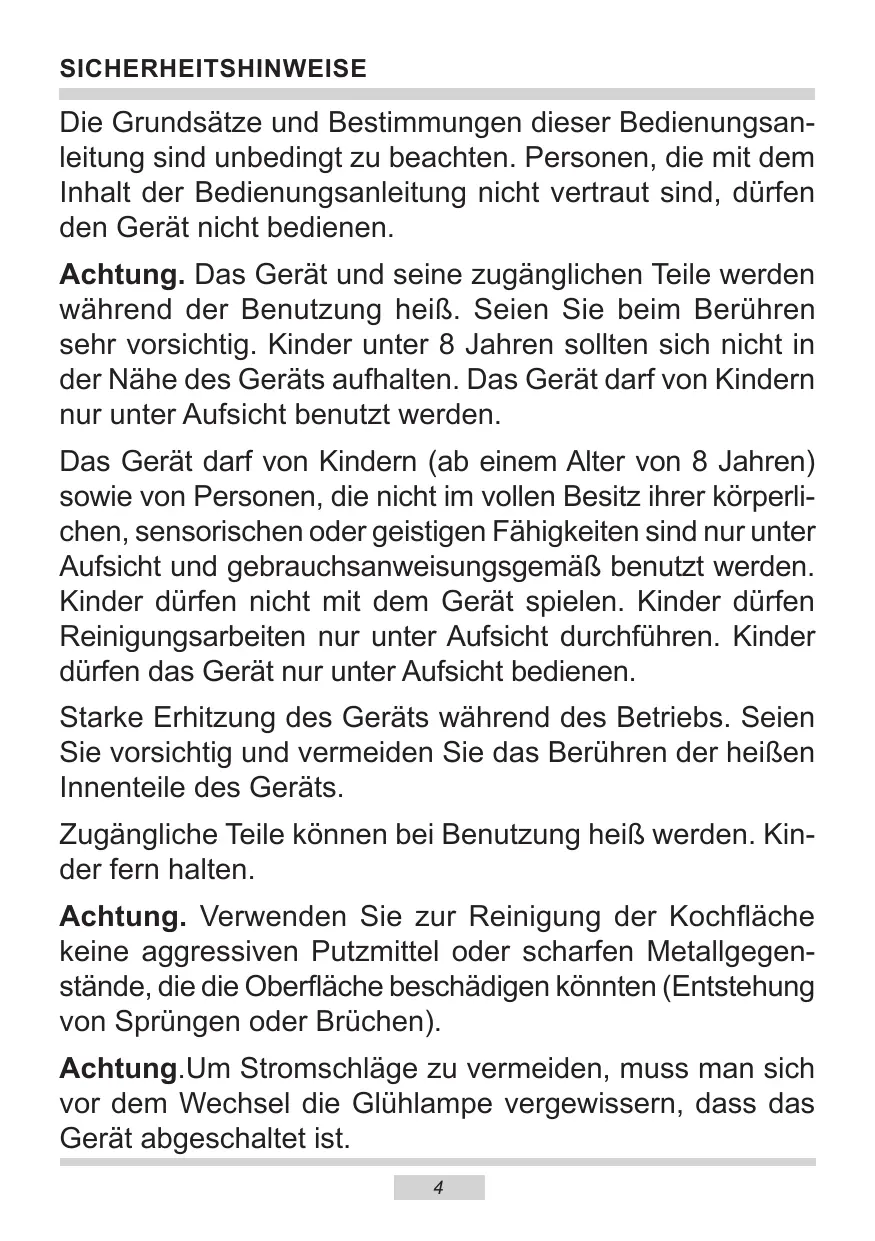

SICHERHEITSHINWEISE Die Grundsätze und Bestimmungen dieser Bedienungsan- leitung sind unbedingt zu beachten. Personen, die mit dem Inhalt der Bedienungsanleitung nicht vertraut sind, dürfen den Gerät nicht bedienen. Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiR. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Gerâts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer kôrperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäR benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen. Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heifen Innenteile des Geräts. Zugängjliche Teile kônnen bei Benutzung heiR werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberfläche beschädigen kônnten (Entstehung von Sprüngen oder Brüchen). Achtung.Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.

SICHERHEITSHINWEISE Zur Reinigung des Geräts keine Dampfreiniger verwenden. Während der Pyrolyse kann der Kochherd sehr hohe Tem- peraturen erreichen. Aus diesem Grunde kônnen die AuRen- flächen des Kochherdes heiRer als gewôühnlich werden und daher ist es dafür zu sorgen, dass die Kinder sich dann in der Nähe des Kochherdes nicht aufhalten. Verbrühungsgefahr! Heifer Dampf kann beim Offnen der Gerâtetür entweichen. Während oder nach dem Garbetrieb die Gerätetür vorsichtig ôffnen. Beim Offnen nicht über die Gerätetür beugen. Beachten Sie, dass Dampf je nach Tem- peratur nicht sichtbar ist. Um die Überhitzung zu vermeiden, sollte das Gerät hinter der Môbeltür nicht eingebaut werden. Ein beschädigtes Netzkabel sollte durch ein spezielles Kabel oder einen Satz, der bei beim Hersteller oder beim Service- dienst erworben werden kann, ersetzt werden. Nach der Installation des Gerâtes muss die Steckdose leicht zugänglich sein und die Môglichkeit bieten, das Gerät von der Stromversorgung zu trennen. e Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren aufliegen, da deren Isolierung nicht hitzebeständig ist. e__Beim Braten den Herd nicht ohne Aufsicht lassen! Ôl und Fett kônnen sich durch Überhitzen oder Überlaufen selbst entzünden. e__Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geôffnete Backofen- tür. e In nicht betriebsfähigem Zustand darf der Gerät nicht benutzt werden. Sämitliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden. e Bei Betriebsstôrungen, die durch technische Mängel verursacht sind, muss unbe- dingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden. e Das Gerätist ausschlieRlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestim- mungsgemäk und kann gefährlich sein.

UNSERE ENERGIESPARTIPPS Wer Energie verantwort- lich verbraucht, der schont nicht nur die Haushaltskas- se, sondern handelt auch umweltbewusst. Seien Sie TT TT dabei! Sparen Sie Elektro- energie! Folgendes kônnen Sie tun: e Unnôtiges , Topfgucken” vermeiden. Auch die Backofentür nicht unnôtig oft ôff- nen. + Backofen nur bei grôkeren Mengen einsetzen. Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd ga- ren. e Nachwärme des Backofens nutzen. Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten. Wichtig!Bei Betrieb mit Zeitschalt- uhr entsprechend kürzere Garzeiten einstellen. + Backofentür gut geschlossen halten. Durch Verschmutzungen an den Türdich- tungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen! e Herd nicht direkt neben Kühl- oder Ge- frieranlagen einbauen. Deren Stromverbrauch steigt dadurch un- nôtig.

AUSPACKEN Für den Transport haben wir das Gerät durch die Verpak- kung gegen Beschädigung gesichert. Nach dem Aus- packen entsorgen Sie bitte umweltfreundlich die Verpak- kungsteile. Alle Verpackungsmaterialien sind umweltver- träglich, hundertprozentig wieder zu verwer- ten und wurden mit einem entsprechenden Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten. AUSSERBETRIEBNAHME Nach Beendigung der Benut- zung des Geräts darf es nicht zusammen mit dem gewôhnli- chen Hausmäüll entsorgt werden, sondern ist an eine Sammel- und BR Recycingstelle für Elektro- und elektronische Geräte abzuge- ben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert. Die bei der Herstellung dieses Geräts ein- gesetzten Materialien sind ihrer Kennzeich- nung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Bei- trag zum Umweltschutz. Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von lhrer Gemeindeverwaltung informiert.

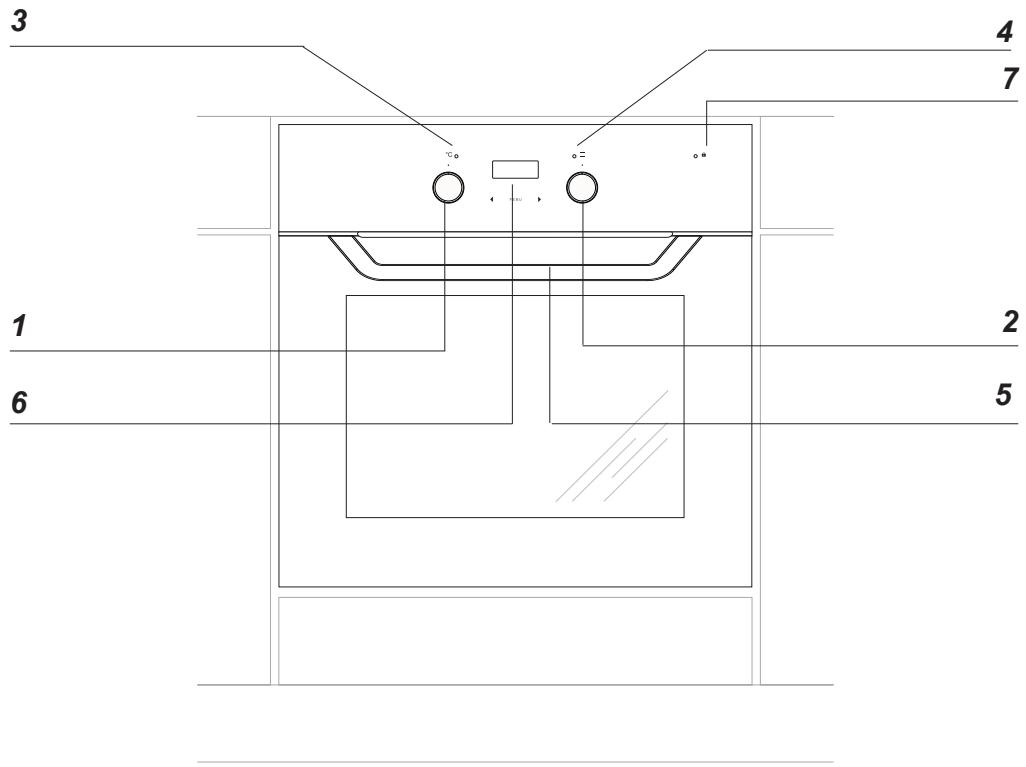

Modell: HOA-E8PN4B, HOA-E8PN4X 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3 Kontrollleuchte (Heizunganzeige) 4 Kontrollleuchte (Betriebsanzige) 5 Türgriff 6 Zeit schaltuhr 7 Kontrollleuchte der Türsperre

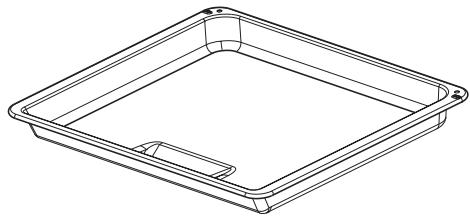

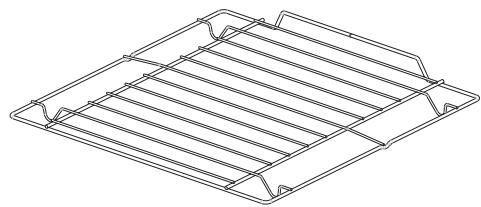

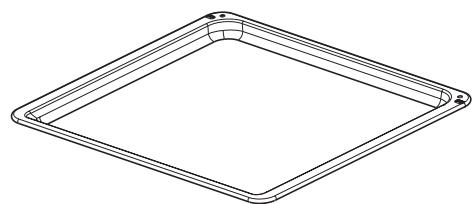

Ausstattung des Herdes — Zusammenstellung: Backblech* Grillrost (Gitterrost) Bratblech* Backblechträger

*vorhanden nur bei einigen Modellen

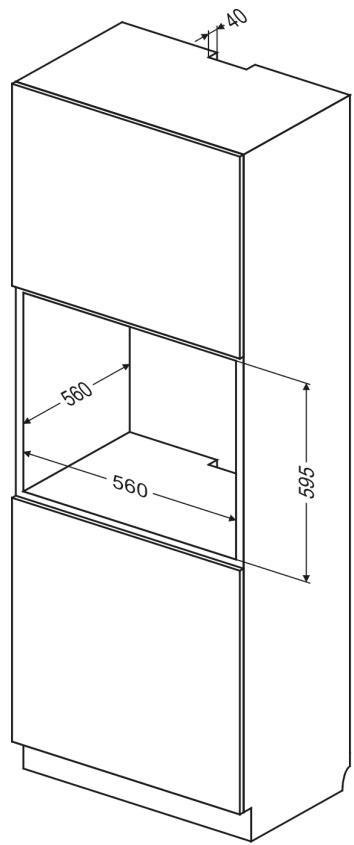

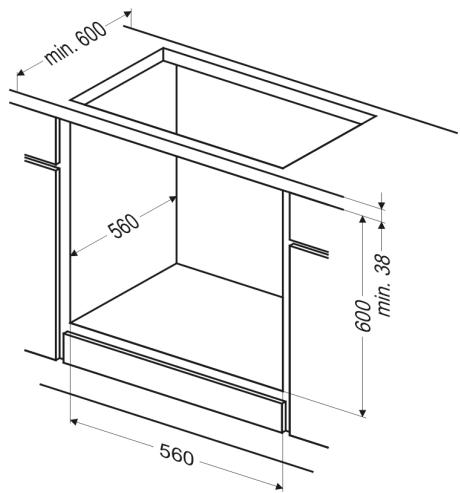

INSTALLATION Der richtige Einbauort NI + __ Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerâtes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. e Die Einbaumôbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagfläche oder deren Ablôsung verursachen. e _ Abzughauben sind gemäR den Anwei- S sungen aus den ihnen beigefüigten Be- dienungsanleitungen einzubauen. © Offnung im Umbauschrank für den Ein- bau des Backofens nach den auf der Mañskizze angegebenen Abmessungen vorbereiten, + __ Den Backofen vollständig in den Umbau- schrank schieben und mit vier Schrauben

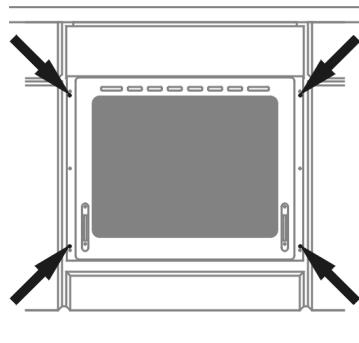

an den auf der Skizze dargestellten Stel- len in dieser Position sichern. Achtungl! Der Einbau muss bei abgeschalteter Strom- versorgung durchgeführt werden.

INSTALLATION Elektrischer Anschluss + __ Den Backofenist werkseitig an die Strom- versorgung mit Einphasen-Wechselstrom (230V -50 Hz) ausgelegt und ist mit ei- nem Anschlusskabel 3 x 1,5 mm°, 1,5 m lang, mit Stecker mit Schutzkontakt aus- gestattet. e Die Anschlusssteckdose für die Elektroin- stallation muss mit einem Erdungsbolzen ausgestattet sein, und darf sich nicht über dem Herd befinden. Nach Aufstellung des Herdes ist es erforderlich, dass die An- schlusssteckdose für die Elektroinstallation für den Nutzer jederzeit zugängjlich ist. e Vor dem Anschluss des Herdes an die Steckdose ist zu prüfen, ob: — die Sicherung und die Elektroinstallation die Belastung durch den Herd aushal- ten, — die Elektroinstallation ist mit einem wirk- samen Erdungssystem ausgestattet, welches die aktuellen Normen und Vor- schriften erfüllt, — der Stecker leicht zugänglich ist. Wichtig! Sollte die nicht trennbare Leitung beschädigt werden, so soll sie, um einer Gefahr vorzubeugen, bei dem Hersteller, in einer Fachwerkstatt oder aber durch eine qualifizierte Person ausgetauscht werden.

BEDIENUNG Vor dem ersten Einschalten des Bac- kofens + _ vorhandene Verpackungselemente entfer- nen, Backofen-Innenraum von Konservie- rungsmitteln reinigen, + Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, + Raumbelüftung einschalten oder Fenster ôffnen, e_Backofen bei einer Temperatur von 250°C, etwa 30 min. eingeschaltet lassen und ge- nau reinigen (siehe Kapitel: Steuermodul und Bedienung des Backofens).

Wichtig! Bei Backôfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit 0.00”. Aktuelle Uhrzeit auf der Zeitschalt- uhr einstellen. Ohne die Einstel- lung der aktuellen Uhrzeit läfit sich der Backofen nicht betreiben. Wichtig! Der elektronische Programmschalter Ts ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichne- ten Oberfläche mit den Fingern be- dient werden. Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt. Die Oberfläche der Sensoren muss sauber gehalten werden. Wichtig! Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reinigen.

BEDIENUNG Elektronische schaltuhr A -Kennzeichnung

& von Betriebsfunktionen

MENU - Anwahltaste für Betriebsfunktionen < - Sensor ,-” > - Sensor ,+” Uhrzeit einstellen Beim Netzanschluss oder bei erneutem Einschalten nach vorherigem Netzspan- nungsausfall wird an der Anzeige Uhr 0.00 angezeigt.

LI LILI e Sensor MENU drücken und solange gedrückt halten; in der Anzeige erscheint dann &. Uhrzeit mit den Sensoren < und > ein- stellen. Nach Ablauf von ca. 7 sek. nach Uhrzeitein- stellung werden die neuen Daten gespei- chert. Die Korrektur der Uhrzeit-Einstellungen kann später durch gleichzeitiges Drücken der Sensoren < und > erfolgen, die Anzeigen im Display beginnen zu blinken. AnschlieRend kann die laufende Uhrzeit korrigiert werden. Achtungl Ohne eingestellte Uhrzeit ist die Backofenfunktion unmôglich.

Timer Zeitdauer ist im Bereich von 1 Minute bis 23 Stunden und 59 Minuten. Um den Timer einzustellen, sind folgende Tätigkeiten durch- zuführen: + Sensor MENU drücken und solange ge- drückt halten; in der Anzeige erscheint dann TITI CRU ER |

e _Zeitdauer am Timer mit den Sensoren > und < einstellen. Die eingestellte Zeitdauer ist an der Anzeige zu sehen und die Betriebs- funktion L\ leuchtet. Nach Ablauf der eingestellten Zeitdauer wird ein Schallsignal ausgelôst und die Betriebs- funktion L\ängt wieder an zu blinken. e Sensoren MENU , < und > drücken, um das Schallsignal abzustellen; dann erlischt die Betriebsfunktion und in der Anzeige wird die Uhrzeit angezeigt. Achtungl! Wenn das Schallsignal nicht manuell abge- stellt worden ist, wird es automatisch nach Ablauf von ca. 7 Minuten automatisch ab- geschaltet.

BEDIENUNG Halbautomatischer betrieb Wenn der Backofen in einem vorgegebenen Zeitpunkt abgeschaltet werden soll, sind fol- gende Tätigkeiten durchzuführen: + Knebelgriffe der Backofenfunktionen und der Temperatur in die gewünschten Positio- nen bringen, bei denen der Backofen betrie- ben werden soll, + Sensor MENU solange gedrückt halten, bis der Anzeige erscheint dann: + _gewünschte Betriebsdauer mit den Sen- soren < und >, im Bereich von 1 Minute bis zu 10 Stunden einstellen. Die eingegebene Zeitdauer wird nach ca. 7 Sekunden gespeichert und in der Anzeige erscheint wieder die Uhrzeit, wobei die Be- triebsfunktion AUTO leuchtet. Nach Ablauf der eingestellten Zeitdauer wird der Backofen automatisch abgeschaltet, es ertônt ein Schallsignal und die Betriebsfunk- tion AUTO beginnt zu blinken; e Knebelgriffe der Backofenfunktionen und der Temperatur in die Abschaltposition bringen, + Sensor MENU, < und > drücken, um das Schallsignal abzustellen; die Betriebsfunktion erlischt und es erscheint die Uhrzeit in der Anzeige. Automatischer betrieb Wenn der Backofen für eine vorgegebene Betriebsdauer ein- und in einem festgelegten Zeitpunkt ausgeschaltet werden soll, dann sind die Betriebsdauer und der Zeitpunkt der Abschaltung wie folgt einzustellen: e_ Sensor MENU solange gedrückt halten, bis der Anzeige erscheint dann: + _gewünschte Betriebsdauer mit den Sen- soren < und > einstellen (siehe Halbauto- matischer Betrieb). + Sensor MENU solange gedrückt halten, bis der Anzeige erscheint dann: < Abschaltzeitpunkt (Betriebsende) mit den Sensoren < und > einstellen; der kann nur um maximal 23 Stunden und 59 Minuten vom aktuellen Zeitpunkt entfernt sein,

BEDIENUNG + Knebelgriffe der Backofenfunktionen und der Temperatur in die gewünschten Positio- nen bringen, bei denen der Backofen betrie- ben werden sol. Die Betriebsfunktion AUTO leuchtet, der Backofen wird jedoch erst in dem Zeitpunkt eingeschaltet, der aus dem Unterschied zwi- schen dem eingestellten Abschaltzeitpunkt und der eingestellten Betriebsdauer folgt (wenn z.B. die Betriebsdauer auf 1 Stunde und der Abschaltzeitpunkt auf 14.00 Uhr eingestellt worden sind, wird der Backofen um 13.00 Uhr automatisch eingeschaltet). Nachdem der Betriebsende-Zeitpunkt er- reicht worden ist, wird der Backofen automa- tisch abgeschaltet, das Schallsignal ausge- lôst und die Betriebsfunktion AUTO beginnt wieder zu blinken, + Knebelgriffe der Backofenfunktionen und der Temperatur in die Abschaltposition brin- gen, + Sensor MENU, < und > drücken, um das Schallsignal abzustellen; die Betriebsfunktion AUTO erlischt und die Uhrzeit erscheint in der Anzeige. 12°35

Achtungl Die programmierten Einstellun- gen lassen sich jederzeit überprüfen und korrigieren. Es ist aber unmôdgjlich, die Uhr- zeiteinstellung zu ändern, wenn sich das Programmiergerät in halbautomatischem oder automatischem Betrieb befindet. Die Einstellungen der Timer oder die Funktion des automatischen Betriebs kônnen jederzeit gelôscht werden. Lôschen der Einstellungen des automati- schen Betriebes: - Betätigen Sie gleichzeitig die Sensoren < und >, Lôschen der Einstellungen der Timer: + Wählen Sie die Timer — Funktion aus, indem Sie den Sensor MENU betätigen - Betätigen Sie erneut die Sensoren <und>

Der Ton des akustischen Signals kann in fol- gender Weise geändert werden: - Betätigen Sie gleichzeitig die Sensoren < und >, + Mit dem Sensor MENU, wählen Sie die Funktion “Ton“, die Anzeige auf dem Display wird pulsieren: Mit dem Sensor > wählen Sie den entspre- chenden Ton im Bereich von 1 bis 3 aus.

BEDIENUNG Funktion Pyrolyse Die Dauer der Pyrolyse kann im Bereich von

2.00 bis 3.00 Stunden eingestellt werden.

eDen Drehregler der Funktionswahl auf die Positioi stellen, @Mit den MENU-Sensoren < und > die Dauer der Pyrolyse einstellen.

Po0t Hinweis! Vor dem Starten der Pyrolyse die Hinweise im Kapitel ,Reinigung und Wartung” aufmerksam lesen.

BEDIENUNG Funktion und Bedienung des Backofens Backofen mit Heifluft (mit Gebläse und HeiRluft) Der Backofen kann mit Unterhitze und Obe- rhitze, Grillhitze und HeiRluftheizung erwärmt werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters — die Wahl der gewünschten Funktion erfolgt durchs Dre- hen des Drehschalters in die entsprechende Position und des Temperaturreglers — die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechen- den Temperaturwert. Beim Ausschalten des Geräts sind beide Schalter in die , e” / ,0” Position zu dre- hen.. Achtungl Unabhängig von der Wahl der Betrieb- sart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

Nullstellung Unabhängige Backofen-Beleuch- tung Durch das Drehen des Regjlers auf diese Stellung wird der Backofen- Innenraum beleuchtet. Funktion Pyrolyse. Pyrolytische Selbstreinigung des Backofens. Der Backofen wird auf die Temperatur von ca. 480 °C vorgeheizt. Die Grill- oder Bratüberreste werden in Asche verwandelt, die sich leicht beseitigen lässt und die man nach dem Vorgang herauskehren oder mit feuchtem Tuch wegwischen sollte. Hinweis! Vor dem Starten der Pyrolyse die Hinweise im Kapitel ,Reinigung und Wartung” aufmerksam lesen. Auftauen Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkôrpern. Umiluft-Intensiv-Grillen (Rundum- Grill) Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillpro- zesses und eine Verbesserung des Geschmacks der Speise. Der Grillpro- zess muss bei geschlossener Backofentür erfolgen. Supergrill Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalte- ter Oberhitze. Diese Funktion erlaubt eine hôhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch grôkere Portionen kônnen so gegrillt werden.

Grill Das sog. ,Oberflächengrillen” wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden). Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter-hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- chen, Kuchen mit Obstfüllung). Unter- und Oberhitze Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkômmiliche Art erfolgen. Diese Funktion ist zum Kuchenba- cken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf ei- ner Ebene ausgezeichnet geeignet. Heifluft Durch das Drehen des Reglers auf die Funktion ,HeiRluft” wird der Backofen zwangsweise mit Hilfe eines an der Backofen-Rückwand zentral ange- brachten Umluftgebläses beheizt. Im Vergleich zum herkômmlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen. Diese Beheizungsart ermôglicht eine gleichmäRige Wärmeverteilung um das sich im Backofen befindende Backgut herum.

Gebläse sowie Unter- und Ober- À | hitze Wurde der Regjler auf diese Position gedreht, wird die Funktion Kuchenba- cken in Betrieb genommen. Herkômmilicher Backofen mit Geblä- se (diese Funktion wird zum Backen empfohlen). Heifluft und Unterhitze 8 Durch Drehen des Regjlers auf diese Position werden Heifiluft und Unterhit- ze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhôht. Die Zufuhr einer gro$en Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet. Kontrollleuchte Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die rote Kon- trollleuchte, so ist die eingestellte Backofen- temperatur erreicht. Falls das Kochrezept empfiehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlôschen der roten Kontrollleuchte erfolgen. Während des Backens wird die rote Kontrollleuchte zeitweise sich ein- und aus- schalten (Thermostatfunktion des Backofens). Die gelbe Kontrollleuchte kann auch in der Drehschalterstellung ,Backofenbeleuchtung” leuchten.

BEDIENUNG Grillen Beim Grillen wird das Gericht mittels der Infrarotstrahlen vom erhitzten Grillheizele- ment zubereitet. Um den Grill einzuschalten: e __ Backofen-Schalter in die Position umdre- hen, die mit Symbolen Grill, gekennzeichnet ist, e Backofen während 5 Minuten (bei ge- schlossener Backofentür) durchwär- men, e _Backblech mit der zuzubereitenden Speise in richtiger Hôhe im Backofen anordnen; beim Grillen am Rost ist ein leeres Backblech für das abtropfende Fett in direkt niedrigerer Hôhe (unter dem Rost) anzuordnen, e Gegrillt wird bei geschlossener Back- ofentür. Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 250°C ein- stellen, und bei Backofenfunktion Umluft- Grillen hôchstens 190°C einstellen. Zugängjliche Teile kônnen bei Benutzung als Grillgerät hei& werden. Kinder fern halten! Es wird empfohlen: e die Dicke der zu grillenden Fleischportion von 2 - 3 cm nicht zu überschreiten, e Fleisch-und Fischspeisen vor dem Gril- len mit ein wenig ÔI oder Fett einzure- iben, e grôkere Speiseportionen erst kurz vor dem Grillen, dagegen kleinere direkt danach salzen, die gegrillte Speiseportion nach Ablauf der halben Grillzeit auf die Rückseite umwenden.

Gebäck + Zum Backen verwenden Sie am besten die mitgelieferten Bleche. e Es künnen auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. + _ Bei herkômmilicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig môglicherweise von unten nicht ausreichend gar wird. + _Beim Backen mit Umiluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nôtig, bevor das Gebäck in den Backofen geschoben werden kann. e Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar). e Es empfiehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen. + __Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze. + _ Nähere Backhinweise finden Sie in der Tabelle, diese kônnen jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden. + Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung. Braten von Fleisch e__Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empfiehlt es sich auf den Gasherdbrennern zu garen. e Zum Braten empfiehit sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte. + Beim Braten auf dem Gitter- oder Grillrost empfiehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben. + Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden SoRe oder mit heiRem, gesalzenem Wasser begieRen, dabei kein kaltes Wasser verwenden.

ALLGEMEINE PFLEGEHINWEISE Die Pflege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlänge- rung der einwandfreien Funktionstüchtigkeit des Gerätes. Vor der Reinigung Herd ausschal- A ten. Dabei ht vergessen sicher- zustellen, dass sich alle Schalter in Position ,,ab” befinden. Lassen Sie den Herd vollständig ausküh- len, bevor Sie mit der Rei beginnen. Backofen Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen. Steam Clean-Dampfreinigung: — In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 | Wasser (1 Glas) gieRen, — Backofentür schlieRen, — Backofen-Temperaturregler auf ,50°C” und Backofen-Multifunktionsregler auf -Unterhitze” drehen A — Backofen-Innenraum ca. 30 Minuten vorheizen, — Backofentür ôffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmit- tel reinigen. Nach der Reinigung Backofen-Innenraum trockenreiben.

Achtungl! Bei der Reinigung und Wartung keine Scheuermittel, scharfe Re- inigungsmittel oder Schleifmittel verwenden. Für die Reinigung von Glasfronten nur warmes Wasser mit etwas Spülmittel oder Glasreiniger verwenden. Keine Reinigungsmilch verwenden.

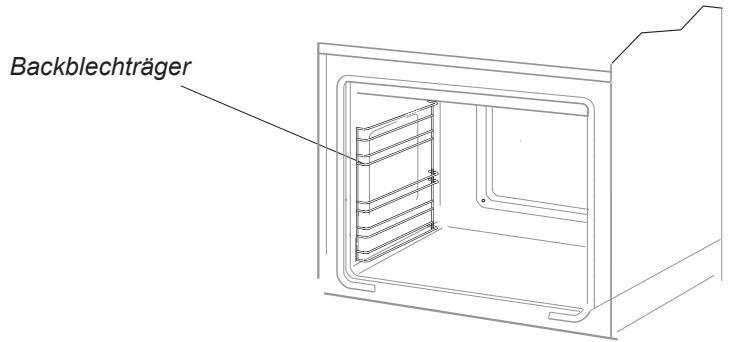

Leicht herausnehmbare Blechträger: (soweit das Gerät mit diesen Blechträ- gern ausgestattet ist) Um diese zur Reinigung herausnehmen zu kônnen, an der vorderen Halterung ziehen, den Blechträger kippen und aus der hinteren Halterung herausnehmen. —/Z L L RL ñ Herausnehmen der Blechträger Einsetzen der Blechträger

ALLGEMEINE PFLEGEHINWEISE Auswechseln der Backofen- Beleuchtung Um Stromstôke zu vermeiden, vor dem Wechsel den Herd ausschalten. e Alle Drehschalter in der Schalterblende auf ,e”/,,0” drehen und die Stromzufuhr abschalten, + Die Abdeckung herausdrehen und reini- gen, dann genau trocken wischen. + _ Die Glühlampe aus der Fassung drehen, gegebenenfalls durch eine neue ersetzen — Backofen-Glühlampe hitzefest (300°C) mit folgenden Parametern: — Spannung 230 V — Leistung 25 W — Fassung E14. Backofen-Glühlampe e Die Glühlampe genau in die Keramikfas- sung drehen. e Abdeckung einschrauben.

ALLGEMEINE PFLEGEHINWEISE Pyrolytische Reinigung Pyrolytische Selbstreinigung des Backofens. Der Backofen wird auf die Temperatur von ca. 480 ©C vorgeheizt. Die Grill- oder Bratüber- reste werden in Asche verwandelt, die sich leicht beseitigen lässt und die man nach dem Vorgang herauskehren oder mit feuchtem Tuch wegwischen sollte. Vor Einschalten der Funktion Pyrolyse. Hinweis! Das gesamte Zubehôr aus dem In- Hinweis! Während der Pyrolyse kann der Kochherd sehr hohe Temperaturen erreichen. Aus diesem Grunde kôn- nen die AuRenflächen des Kochher- des heiRer als gewôhnlich werden und daherist es dafür zu sorgen, dass die Kinder sich dann in der Nähe des Kochherdes nicht aufhalten. Wegen der Dämpfe, die bei der Reini- gung entstehen, muss die Küche gut gelüftet werden. nenraum des Backofens entfernen Vorgang der pyrolvtischen Reiniqung: (Bleche, Blechträger, seitlichen Füh- rungsschienen, Teleskop-Führungs- © schienen). Das während der Pyrolyse ® im Backofen befindliche Zubehôr wird dauerhaft beschädigt. e © Starke Verschmutzungen aus dem Backofen-Innenraum entfernen. © Die AuRenflächen des Backofens mit feuchtem Tuch reinigen. e Die Hinweise befolgen. Während der Reinigung. © Die Tücher am heiien Backofen nicht liegen lassen. Das Kochfeld nicht einschalten. e Die Backofen-Beleuchtung nicht ein- schalten. e Die Backofentür wurde mit einer Si- cherung ausgestattet, die das Offnen des Backofens während des Vorgangs verhindert. Die Tür nicht ôffnen, um den Reinigungsvorgang nicht unterbrechen.

Die Backofentür schlieRen. Den Drehregler der Funktionswahl auf die Position Pyrolyse stellen. Im Display des Steuermoduls werden die Dauer der Pyrolyse (2:00) und zwei Symbole ,Auto” und ,P” angezeigt. Gleichzeitig leuchtet die Kontrollleuchte der Backofen-Türsperre le-| auf.

MENU circa über 3-4 Sekunden ge- drückt halten, bis im Display 0.00 ange- zeigt wird. TITI L'aLL

ALLGEMEINE PFLEGEHINWEISE © Erneut MENU drücken. Die Anzeige blinkt das Zeichen Pdur. OUI (| Pour

® Die Prozessdauer mit den Sensoren > oder < wählen. Die wählbare Dauer beträgt 2.00 (2 Stunden), 2.30 (2,5 Stunden) oder 3.00 (3 Stunden). Nach der Wahl der jewei- ligen Prozessdauer abwarten, bis ein Tonsignal ertônt, was bedeutet, dass die Prozessdauer programmiert wurde. Der Prozess der Reinigung beginnt. Die Backofentür wird gesperrt. Nach dem Ende der Pyrolyse wird im Display P0.00 angezeigt.

Die Tür wird je nach der Temperatur im Backofen automatisch entsperrt. Wenn die Temperatur im Backofen unter 160 °C fällt, wird die Tür entsperrt und die Kontrollleuchte der Türsperre le-| er- lischt. Nach dem Erlôschen der Kontrollleuch- te der Türsperre den Drehregler für die Funktionswahl auf 0 stellen. Nach dem Entsperren der Tür und dem Ausschalten des Backofens kann man die Tür ôffnen und die Asche mit einem weichen und feuchten Tuch wegwi- schen.

Die seitlichen Führungsschienen und anderes vorhandenes Zubehür einset- zen. Der Backofen ist betriebsbereit. Wichtig! Sollte die Tür beim Starten der Pyrolyse aus Versehen geôffnet werden, wird der Reinigungszyklus unterbrochen und diese Tatsache wird mit dem Blinken der Kontroll- leuchte der Türsperre signalisiert. Um den Pyrolysezyklus zu starten, den Drehregler der Funktionswahl in diesem Falle auf 0 stellen und mit der Einstellung der Pyrolyse erneut beginnen. Zurücksetzen des Prozesses Die Pyrolyse ist ein automatisches Pro- gramm, das nicht unterbrochen werden sollte. Ist das Zurücksetzen des Prozesses erfor- derlich, den Drehregler der Funktionswahl auf 0 stellen. Je nach dem Zeitpunkt der Prozessunter- brechung (Temperatur im Backofen) wird der Backofen zuerst auf die Temperatur unter 160 °C abgekühit und anschlieRend wird die Tür entsperrt. Tür-Notôffnung Sollte die Backofentür aus einem Grund automatisch nicht entsperrt werden und der Backofen bereits abgekühlt sein, sollte man folgenderweise vorgehen, um die Tür zu ôffnen: © Den Drehregjler auf die Position ,Belleuch- tung” stellen; © 4 Minuten abwarten; Den Drehregler auf 0 stellen — der Back- ofen sollte innerhalb von 10 Minuten entsperrt sein. Hinweis - wenn die Temperatur im Back- ofen-Innenraum 160 °C übersteigen, wird die Tür nicht entsperrt.

ALLGEMEINE PFLEGEHINWEISE Backofentür aushängen Zum Reinigen und für einen besseren Zu- gang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür ôffnen, die Klappbügel an den Scharnieren an bei- den Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofen- tür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, kônnen Scharniere beim SchlieRen der Backofentür beschädigt werden.

Klappbügel nach oben drücken

Herausnahme der inneren Scheibe

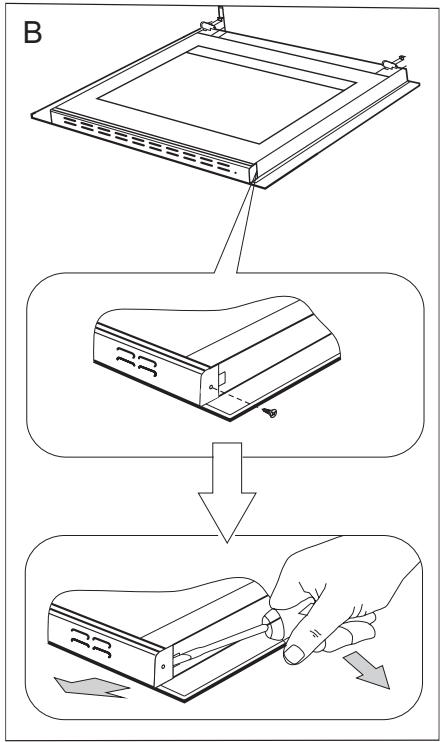

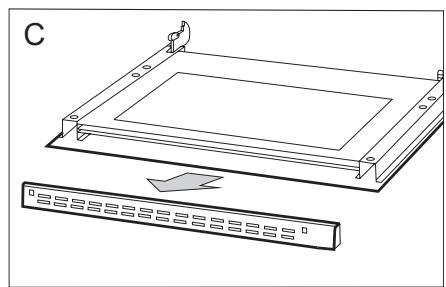

Mit dem Kreuzschraubendreher die Schrauben in der oberen Türleiste aus- schrauben (Abb.B). . Mit dem flachen Schraubendreher die obere Türleiste herausschieben, indem sie an den Seiten leicht angehoben wird (Abb. B, C).

ALLGEMEINE PFLEGEHINWEISE

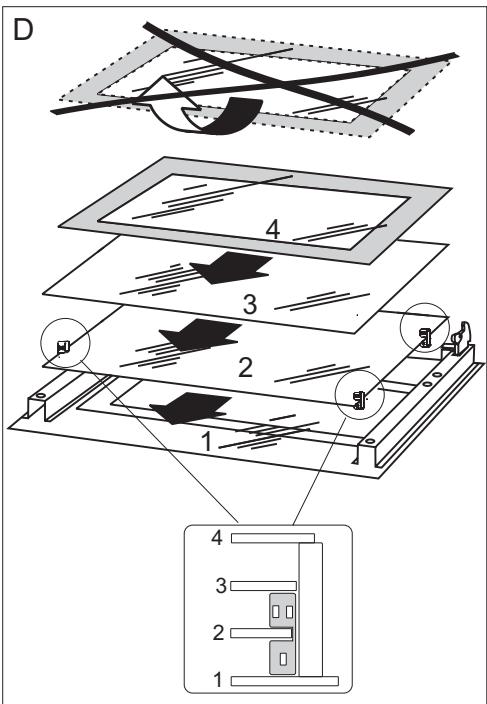

Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. (Zeichnung D). Hinweis! Gefahr der Beschädigung der Scheibenbefestigung. Die Schei- be einschieben und nicht nach oben heben. Mittlere Scheibe herausnehmen (Zeich- nung D). Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im obe- ren Teil befinden. Herausnahme der inneren Scheibe

Technische Kontrollüberprüfungen AuRer der Sauberhaltung des Herdes ist auf folgendes zu achten: Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit minde- stens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchfüh- ren lassen. Festgestellte Betriebsstôrungen behe- ben. Eine regelmäkRige Wartung der Baugrup- pen gemäR den Wartungsintervallen durchführen. Achtung! Sämitliche Reparaturen und Regulie- rungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.

In jedem Notfall: e+ Baugruppen des Gerätes ausschalten e_ Stromzufuhr des Geräts abschalten + Reparatur anmelden e Einige kleine Stôrungen kônnen vom Benutzer gemäR den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. PROBLEM URSACHE MASSNAHMEN

1. Das Gerät funktioniert

nicht. Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen

2. Auf der Zeit-Anzeige er-

scheint die Uhrzeit ,0.00” Die Stromzufuhr für das Gerät wurde abgeschaltet oder es gab einen kurzzei- tigen Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschalt- uhr)

3. Backofen-Beleuchtung

ist ausgefallen Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen- Beleuchtung auswechseln (siehe Kapitel Allgemeine Pflegehinweise)

TECHNISCHE DATEN Nennspannung 230V 1N- 50 Hz Nennleistung max. 3,1 kW Ausmañe des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6 Übereinstimmungserklärung des Herstellers Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht: © Niederspannungsrichtlinie 2014/35/EC, © Elektromagnetische Verträglichkeit 2014/30/EC, e ErPRichitlinie 2009/125/EC, Dem Gerät wurde deshalb das Ç € Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehürde.
