CS 321 A+ WHIC - Kühlschrank VALBERG - Kostenlose Bedienungsanleitung

Produkttyp	Kühlschrank mit Gefrierschrank unten
Marke	VALBERG
Modell	CS 321 A+ WHIC
Abmessungen (H × B × T)	1853 × 595 × 653 mm
Gewicht	66 kg
Stromversorgung	220-240 V ~ / 50 Hz
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	298 kWh
Gesamtvolumen	321 L (Kühlschrank 220 L, Gefrierschrank 101 L)
Abtauen Kühlschrank	Automatisch
Abtauen Gefrierschrank	Manuell
Lagerzeit bei Störung	18 Stunden
Gefriervermögen	5 kg / 24 Std.
Klimaklasse	N-T (16 °C bis 43 °C)
Geräuschemission	39 dB(A)
Aufstellung	Freistehend
Anzahl Gefrierschubladen	3
Innenbeleuchtung	LED
Türanschlagwechsel	Möglich
Temperatureinstellung	Mechanischer Thermostat (Positionen 1 bis 7)
Anzeige der kältesten Zone	Ja (OK)
Garantie	2 Jahre
Reinigung und Pflege	Innenreinigung mit Backpulver, Außenreinigung mit weichem Tuch und mildem Reinigungsmittel
Sicherheit	Kindersicherung nicht erwähnt, aber elektrische Sicherheit und Kältemittel R600a (entflammbar)

Häufig gestellte Fragen - CS 321 A+ WHIC VALBERG

Wie stelle ich die Temperatur meines VALBERG CS 321 A+ WHIC Kühlschranks ein?

Verwenden Sie den Thermostat oben im Kühlfach. Die Positionen reichen von 0 (Aus) bis 7 (am kältesten). Wir empfehlen Position 3 oder 4, passen Sie dann nach Bedarf an. Lassen Sie nach jeder Änderung 12 Stunden zur Stabilisierung.

Wie wechsele ich den Türanschlag?

Ziehen Sie den Stecker. Sie benötigen einen 8-mm-Steckschlüssel, einen Kreuz- und einen Schlitzschraubendreher. Entfernen Sie die Scharniere, versetzen Sie die Griffe und die Anschlagblöcke. Befolgen Sie die detaillierten Schritte in der Bedienungsanleitung. Bewahren Sie die Teile für eine spätere Wiederverwendung auf.

Was tun, wenn mein Gerät ungewöhnliche Geräusche macht?

Normale Geräusche sind Kompressor, Ventilator, Gluckern oder Knacken. Wenn das Geräusch ungewöhnlich ist, prüfen Sie, ob das Gerät waagerecht steht, nicht die Wand berührt und keine Flasche rollt. Wenn das Problem bestehen bleibt, kontaktieren Sie einen Techniker.

Wie reinige ich den Innenraum des Kühlschranks?

Ziehen Sie den Stecker. Verwenden Sie eine schwache Lösung aus Backpulver und warmem Wasser, dann spülen. Trocknen Sie gründlich, bevor Sie das Zubehör wieder einsetzen. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Was tun, wenn sich Eis im Gefrierschrank bildet?

Das Abtauen erfolgt manuell. Nehmen Sie die Lebensmittel heraus, ziehen Sie den Stecker, lassen Sie die Türen offen und lüften Sie den Raum. Verwenden Sie keine scharfen Gegenstände, um das Eis zu entfernen. Nach dem Trocknen wieder einstecken und Temperatur einstellen.

Wie hoch ist der jährliche Stromverbrauch?

Der jährliche Verbrauch beträgt 298 kWh, berechnet nach standardisierten Bedingungen. Der tatsächliche Verbrauch hängt von der Nutzung, der Umgebungstemperatur und der Häufigkeit des Türöffnens ab.

Die LED-Beleuchtung funktioniert nicht mehr, wie kann ich sie ersetzen?

Der Austausch sollte von einem Fachmann durchgeführt werden. Wenden Sie sich an den Kundendienst. Wenn Sie es selbst machen möchten, ziehen Sie den Stecker, entfernen Sie die Lampenabdeckung, trennen Sie den Stecker und ersetzen Sie die LED. Achten Sie darauf, dass sie richtig einrastet.

Welche Arten von Lebensmitteln können im Kühlschrank aufbewahrt werden?

Bewahren Sie frische Lebensmittel, Obst und Gemüse in der Gemüseschublade auf, Fleisch auf dem Regal über der Schublade, Milchprodukte und Getränke in den Türfächern. Stellen Sie keine warmen Speisen oder kohlensäurehaltige Getränke in den Gefrierschrank.

Was tun, wenn die Tür nicht richtig schließt?

Überprüfen Sie, ob das Gerät etwa 10-15 mm nach hinten geneigt ist, um das automatische Schließen zu ermöglichen. Stellen Sie sicher, dass keine Lebensmittel die Tür blockieren. Stellen Sie bei Bedarf die verstellbaren Füße ein.

Wie lange ist die Garantie?

Die Garantie beträgt 2 Jahre ab Kaufdatum gegen Herstellungsfehler. Sie deckt keine Schäden durch falsche Installation oder unsachgemäße Verwendung. Bewahren Sie Ihren Kassenbon auf.

BEDIENUNGSANLEITUNG CS 321 A+ WHIC VALBERG

GEBRAUCHSANLEITUNG 54

MANUAL DEL USUARIO 80

Danke!

Beschreibung des Computers

Elektrische Sicherheit

Die Lampe funktioniert nicht

Wenn die Meldung 'OK' nicht angezeigt wird

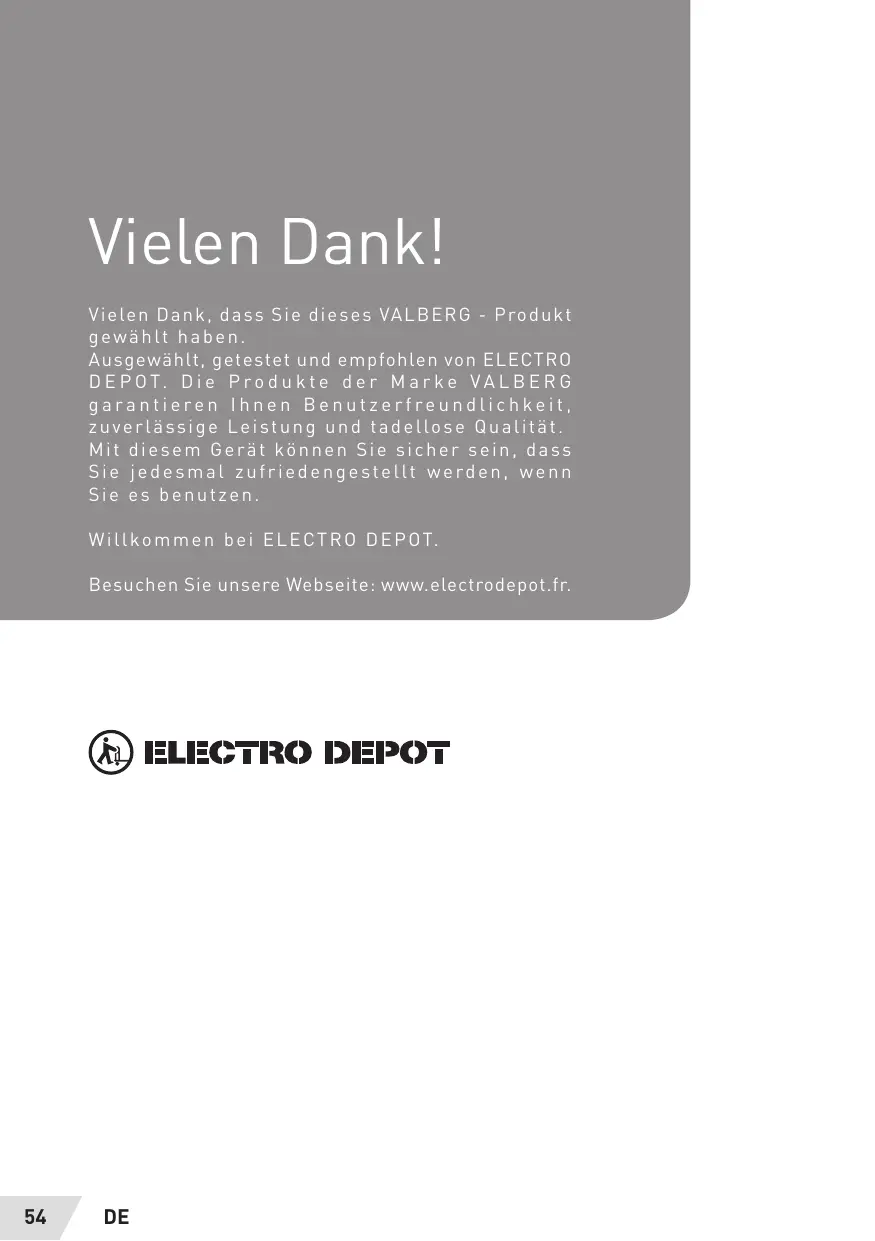

Vielen Dank, dass Sie dieses VALBERG-Produkt gewählt haben.

Ausgewählt, getestet und empfohlen von ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ihnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität. Mit diesem Gerät können Sie sicher sein, dass Sie jedes Mal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.fr.

ELECTRO DEPOT

Vor der Inbetriebnahme des Geräts

56 Sicherheitsvorschriften

Übersicht über Ihr Gerät

64 Beschreibung des Geräts

65 Technische Spezifikationen

Verwendung des Geräts

66 Das neue Gerät aufstellen

71 Bedienfeld

71 Bedienung des Geräts

Praktische Hinweise

72 Praktische Tipps und Tricks 73 Reinigung und Wartung 76 Fehlerbehebung 78 Temperaturanzeige 79 Entsorgung Ihres Altgeräts

Sicherheitsvorschriften

Für Ihre Sicherheit und den ordnungsgemäßen Gebrauch des Geräts lesen Sie diese Gebrauchsanleitung einschließlich der darin enthaltenen Warnungen und nützlichen Gebrauchshinweise aufmerksam durch, bevor Sie es aufstellen und in Betrieb nehmen.

Um Schäden am Gerät oder unnötige Verletzungen zu vermeiden, ist es wichtig, dass die Nutzer dieses Geräts vollständig über dessen Funktionsweise und Sicherheitsfunktionen informiert sind. Bewahren Sie diese Gebrauchsanleitung zur späteren Einsichtnahme mit dem Gerät zusammen auf, um sie im Falle des Verkaufs mit dem Gerät weiterzugeben und sie bei einem Umzug nicht zu verlieren. So kann das optimale Funktionieren Ihres Geräts gewährleistet werden.

Haben Sie diese Gebrauchsanleitung auf, um jegliches Verletzungsrisiko zu vermeiden. Der Hersteller übernimmt keinerlei Haftung für die falsche Handhabung des Geräts.

Sicherheit von Kindern und schutzbedürftigen Personen

• Dieses Gerät kann von Kindern über 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder nicht mit der Benutzung des Geräts vertrauten Personen unter der Voraussetzung benutzt werden, dass sie von einer kompetenten Person betreut werden, die sich der bestehenden Gefahren bewusst ist. Das Gerät ist kein Kinderspielzeug. Die vom Benutzer vorzunehmenden Reinigungs- und Wartungsarbeiten

dürfen keinesfalls von unbeaufsichtigten Kindern durchgeführt werden.

Bewahren Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern auf, es besteht Erstickungsgefahr. - Wenn Sie das Gerät entsorgen möchten, trennen Sie es von der Wandsteckdose, schneiden Sie das Stromkabel ab (so nah wie möglich am Gerät) und entfernen Sie die Tür, um zu vermeiden, dass mit dem Gerät spielende Kinder einen Stromschlag erleiden oder sich in dem Gerät einschließen. - Wenn dieses Gerät mit einem magnetischen Türverschluss ausgestattet ist und ein Gerät mit Türverschlussvorrichtung oder Türdichtung ersetzen soll, achten Sie darauf, dass die Türverschlussvorrichtung zerstört wird, bevor Sie das Altgerät entsorgen. Damit wird vermieden, dass sich

Kinder darin versehentlich einsperren.

Allgemeine Sicherheit

ACHTUNG

Dieses Gerät ist für den Gebrauch in privaten Wohnräumen und in den folgenden Umgebungen bestimmt:

- Kochnischen in Geschäften, Büros und sonstigen Arbeitsumgebungen; - Räumlichkeiten wie Fremdenzimmer; - Wirtschaftsgebäuden von Bauernhöfen und Hotels, Motels und anderen Beherbergungseinrichtungen; - Großküchen und sonstige Anwendungen, die nicht auf Wiederverkauf abzielen.

• Lagern Sie niemals entflammbare Substanzen wie Spraydosen in diesem Gerät, denn sie könnten dort auslaufen.
• Wenn das Stromkabel beschädigt ist, muss es sofort vom Hersteller oder einem zugelassenen Händler ersetzt werden, um jegliches Stromschlagrisiko zu vermeiden.
• Achten Sie darauf, dass sämtliche Belüftungsöffnungen frei bleiben und vergewissern Sie sich, dass die Luft ungehindert durch diese zirkulieren kann, insbesondere wenn das Gerät in eine Wand eingebaut wird.
• Damechanische Geräte und sonstige Elektrogeräte den Abtauprozess beschleunigen, halten Sie sich bitte an die Empfehlungen des Herstellers zur Umgebung des Aufstellorts.
• Beschädigen Sie den Kühlkreislauf nicht.
• Benutzen Sie keine Elektrogeräte in den Fächern, die zur Lagerung von Lebensmitteln bestimmt sind, es sei denn, diese wurden vom Hersteller ausdrücklich erlaubt.
• Das Kühl- und Isoliersystem enthält entflammbare Gase. Wenn Sie dieses Gerät entsorgen möchten, wenden Sie sich an eine anerkannte Sammelstelle. Setzen Sie das Gerät niemals Flammen aus.

Kühlflüssigkeit

• Der Kühlkreislauf des Geräts enthält das Kühlgas Isobutan (R600a); es handelt sich um ein hochentzündliches natürliches Gas, das gefährlich für die Umwelt ist. Achten Sie darauf, dass beim Transport und Aufstellen des Geräts keine Bestandteile des Kühlkreislaufs beschädigt

werden. Das Kühlmittel (R600a) ist eine entzündliche Flüssigkeit.

ACHTUNG

Brandgefahr!

Wenn der Kühlkreislauf beschädigt ist:

• Halten Sie offene Flammen und jegliche Feuerquelle fern.
• Lüften Sie den Raum, in dem sich das Gerät befindet, gründlich durch.

Jegliche Veränderungen am Aufbau oder der Zusammensetzung des Geräts stellen eine Gefahr dar.

Jegliche Beschädigung des Kabels kann einen Kurzschluss oder einen Stromschlag verursachen.

Elektrische Sicherheit

1. Das Stromkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass die Wandsteckdose nicht beschädigt ist. Eine beschädigte Wandsteckdose kann zur Überhitzung des Geräts und dessen Explosion führen.
3. Achten Sie unbedingt darauf, dass die Wandsteckdose des Geräts stets ungehindert zugänglich ist.
4. Ziehen Sie nie an dem Hauptstromkabel.
5. Wenn die Wandsteckdose lose ist, schließen Sie das Stromkabel nicht an diese an. Es besteht Stromschlag- und Brandgefahr.
6. Sie dürfen das Gerät niemals benutzen, wenn die Abdeckung der Innenbeleuchtung nicht ordnungsgemäß an ihrem Platz befestigt ist.
7. Dieser Kühlschrank

funktioniert mit Einphasenstrom von 220~240V/50Hz. Wenn Spannungsschwankungen festzustellen sind oder die elektrische Spannung den empfohlenen Wert überschreitet, überprüfen Sie zu ihrer Sicherheit, dass der automatische Wechselstrom-Spannungsregler mindestens 350W mehr verträgt als das Gerät. Das Kühlgerät sollte am besten an eine eigene Wandsteckdose angeschlossen werden und nicht an eine Steckdose, die mehrere andere Geräte versorgt. Das Gerät muss gemäß den geltenden Vorschriften geerdet werden.

Täglicher Gebrauch

• Lagern Sie niemals entzündliche Substanzen oder Flüssigkeiten im Inneren des Geräts; diese können eine Explosion auslösen.
• Verwenden Sie keine anderen elektrischen Geräte im Innenraum dieses Geräts (Mixer, Pürierstäbe, elektrische Eismaschinen etc.).
• Wenn Sie das Gerät vom Stromnetz trennen, halten Sie stets den Stecker fest in der Hand und ziehen Sie niemals am Kabel.
• Stellen Sie nie heiße Gegenstände oder Plastikteile in dieses Gerät.
• Verstauen Sie bereits verpackte Lebensmittel unter Beachtung der Anweisungen des jeweiligen Herstellers.
• Beim Umgang mit diesem Gerät und dessen Nutzung müssen bestimmte Anweisungen befolgt werden. Lesen Sie die Anweisungen zur Lagerung.
• Stellen Sie keine

sprudelnden oder kohlensäurehaltigen Getränke in das Gefrierfach, da dadurch Druck auf die Flaschen ausgeübt wird, der zum Explodieren der Flaschen im Gerät führen kann.

• Tiefgefrorene Produkte können direkt nach ihrer Entnahme aus dem Tiefkühlbereich Kälteverbrennungen verursachen.
• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
• Halten Sie Kerzen, Beleuchtungskörper und offene Flammen vom Gerät fern, um ein Brandrisiko zu vermeiden.
• Dieses Gerät wurde zur Aufbewahrung von traditionellen, haushaltsüblichen Lebensmitteln und/oder

Getränken unter Einhaltung der mit dem Kühlschrank gelieferten Anweisungen konzipiert.

• Dieses Gerät ist schwer. Seien Sie vorsichtig, wenn Sie es umstellen.
• Entnehmen und berühren Sie im Gefrierschrank gelagerte Elemente nicht mit nassen/feuchten Händen, da dies zu Hautabschürfungen und/oder schweren Kälteverbrennungen führen kann.
• Stützen Sie sich niemals auf den Sockel, die Schubladen, die Türen oder sonstige derartige Bestandteile. Tiefgefrorene Lebensmittel dürfen nach dem Auftauen keinesfalls erneut eingefroren werden.
• Bei Flaschen besteht Explosionsgefahr. Verzehren Sie keine direkt aus dem

Tiefkühler entnommenen Eiswürfel, da dies Kälteverbrennungen am Mund und an den Lippen verursachen kann.

• Um zu vermeiden, dass Gegenstände umfallen und das Gerät beschädigen, überladen Sie die Türfächer und die Schubladen nicht.

Reinigung und Wartung

• Das Gerät vor allen Wartungsarbeiten ausschalten und vom Stromnetz trennen.
• Reinigen Sie das Gerät nicht mit Metallgegenständen, Dampfreinigern, flüchtigen Reinigungsölen, organischen Lösungsmitteln oder scheuernden Gegenständen.
• Verwenden Sie keine scharfen oder spitzen Gegenstände, um das Eis zu entfernen. Verwenden Sie einen Plastikschaber. Anweisungen zur

Reinigung finden Sie im Abschnitt „WARTUNG UND REINIGUNG".

Wichtige Information zum Aufstellen!

Um die elektrischen Anschlüsse ordnungsgemäß auszuführen, befolgen Sie bitte genau die Anweisungen dieser Gebrauchsanweisung. - Das Gerät auspacken und eine Sichtkontrolle auf Beschädigungen durchführen. Schließen Sie das Gerät nicht an, falls es beschädigt ist. Jegliche Beschädigung muss der Verkaufsstelle mitgeteilt werden, wo Sie es gekauft haben. Bewahren Sie in diesem Fall die Verpackung auf. - Es empfiehlt sich, vor dem Anschließen des Geräts an das Stromnetz mindestens vier Stunden zu warten, damit der Kompressor ausreichend mit Öl versorgt ist.

Um ein Überhitzungsrisiko zu vermeiden, muss eine ausreichende Luftzirkulation gewährleistet sein. Um eine ausreichende Luftzirkulation zu gewährleisten, befolgen Sie bitte die mitgelieferten Aufstellanweisungen. - Vermeiden Sie nach Möglichkeit, dass das Gerät Wände berührt und/oder dass es in Kontakt mit heißen Elementen (Kompressor, Kondensator) kommt, um eine Brandgefahr zu vermeiden. Befolgen Sie stets die Anweisungen zum Aufstellen des Geräts. - Das Gerät darf nicht über Heizkörpern und Kochherden aufgestellt werden. - Vergewissern Sie sich nach dem Aufstellen des Geräts, dass die Steckdosen ungehindert zugänglich sind.

Fehlerbehebung

• Jeglicher elektrischer Eingriff muss von einem qualifizierten und kompetenten Techniker vorgenommen werden.
• Dieses Gerät muss von einem zugelassenen Reparaturdienst repariert werden und es dürfen ausschließlich Originalersatzteile verwendet werden.

1) Wenn das Gerät über keinen Gefrierschrank verfügt. 2) Wenn das Gerät über einen Gefrierschrank verfügt.

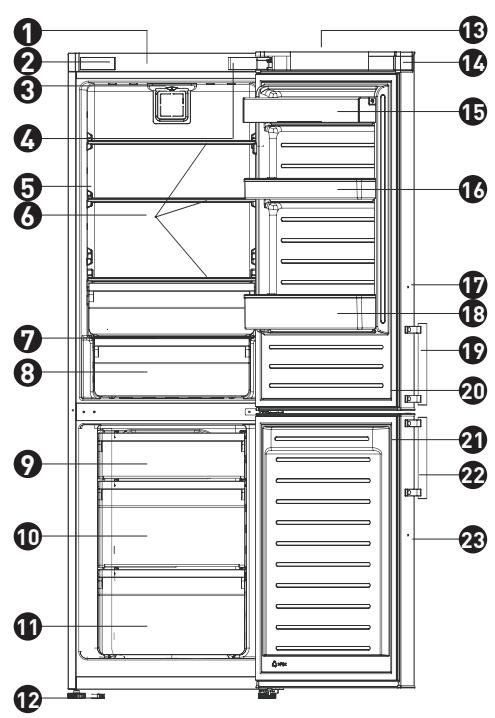

Beschreibung des Geräts

Oberer Deckel, Blockdeckel, 3 LED-Lampe, Scharnierdeckel, ⑤ Abteil, 6 Glasregal, Behälterdeckel, Gemüsefach, 9 Obere Schublade des Gefrierschranks, 10 Mittlere Schublade des Gefrierschranks, 10 Untere Schublade des Gefrierschranks, 12 Untere Stellfüße, 13 Deckel der oberen Tür, 12 Winkelabdeckung, 15 Oberes Regal der Kühlschranktür, 16 Mittleres Regal der Kühlschranktür, 17 Kühlschranktür, 18 Unteres Regal der Kühlschranktür, 19 Griff des Kühlschranks, 20 Türdichtung des Kühlschranks, 21 Türdichtung des Gefrierschranks, Griff der Gefrierschranktür, 23 Tür des Gefrierschranks

Hinweis: Aufgrund der beständigen Weiterentwicklung unserer Produkte kann Ihr Kühlschrank leichte Unterschiede im Vergleich zu dem in dieser Bedienungsanleitung beschriebenen Modell aufweisen, wobei jedoch dessen Funktionen und Bedienmethoden unverändert bleiben. Um mehr Platz im Gefrierschrank zu erhalten, können Sie die Schubladen entfernen (außer der Schublade unten im Gefrierschrank), die Aufstellhalterung und die gesamte Vorrichtung zur Eiswürfelbereitung sowie den flexiblen Eiswürfelbehälter.

Technische Daten

Modell	Marke: Valberg Referenz: CS 321 A+ WHIC Haushaltskühlgerte-Kategorie: 7
Stromversorgung	220 V-240 V~ / 50 Hz
Maße (H*B*T)	1853 x 595x 653(mm)
Gewicht	66 kg
Energieeffizienzklasse	Klasse A+
Stromverbrauch pro Jahr (AEc)	Energieverbrauch 298 kWh pro Jahr, berechnet auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Dertatsächliche Energieverbrauch hangt von den Nutzungsbedingungen und vom Standort des Geräts ab.
Nutzinhalt der Fächer	Kühlschrank: 220 L Gefrierschrank: 101 L
Entfrostung	Kühlteil: automatisch Tiefkürler: manuell
Lagerzeit bei Störung	18 Stunden
Gefriervermögen	5Kg/24h
Klimaklasse	Klimaklasse: N-T Dieses Gerät ist für den Gebrauch bei einer Raumtemperatur zwischen 16 °C und 43 °C vorgesehen
Schallemission	39dB(A)
Aufstellungsart	Freistehend

Der tatsächliche Energieverbrauch hängt von den Aufstellungs- und Nutzungsbedingungen des Geräts ab.

Das neue Gerät aufstellen

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, lesen Sie bitte die folgenden Anweisungen.

Belüftung des Geräts

Um die Effizienz des Kühlsystems zu verbessern und Energie zu sparen, muss das Gerät ausreichend belüftet sein, damit die Wärme abziehen kann. Deshalb muss ein ausreichender Freiraum um das Gerät herum gewährleistet sein. Empfehlung: Es empfiehlt sich, einen Freiraum von mindestens 75 mm zwischen der Geräterückseite und der Wand, einen Freiraum von mindestens 100 mm oberhalb des Geräts und einen Freiraum von mindestens 100 mm zwischen der Geräteseite und der Wand zu halten und für genügend Raum vor dem Gerät zu sorgen, damit die Türen bis zu 135° geöffnet werden können, wie es in den folgenden Abbildungen gezeigt wird.

Anmerkung:

• Dieses Gerät ist in den Klimaklassen der unterstehenden Tabelle effizienter.

Es kann sein, dass es nicht korrekt funktioniert, wenn es über einen langen Zeitraum einer Temperatur ausgesetzt ist, die über oder unter dem angegebenen Bereich liegt.

Klimaklassen	Raumtemperatur
SN	+ 10°C bis +32°C
N	+ 16°C bis +32°C
ST	+ 16°C bis +38°C

Klimaklassen Raumtemperatur

T +16°C bis +43°C

• Stellen Sie das Gerät an einem trockenen Ort auf und vermeiden Sie, es erhöhter Luftfeuchtigkeit auszusetzen.
• Setzen Sie das Gerät niemals direkter Sonneneinstrahlung, Regen oder Frost aus. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Kochherden, Kaminen oder Heizkörpern auf.

Nivellierung des Geräts

• Es kann erforderlich sein, den Boden anzugleichen und das hintere Geräteunterteil zu nivellieren, um eine ausreichende Luftzirkulation zu gewährleisten.
• Es ist erlaubt, die Tür mit der automatischen Verschlussvorrichtung um etwa 10 mm nach hinten zu neigen.

Die Tür in die andere Öffnungsrichtung anschlagen

Bei Bedarf besteht die Möglichkeit, die Öffnungsrichtung der Tür umzukehren (wie nachstehend beschrieben).

ACHTUNG

Beim Ändern der Türöffnungsrichtung darf das Gerät nicht ans Stromnetz angeschlossen sein. Vergewissern Sie sich, dass der Stecker aus der Steckdose gezogen wurde.

Benötigtes Werkzeug

Nicht im Lieferumfang enthalten

8 mm Steckschlüssel

Kreuzschlitz-Schraubenzieher

Schlitz-Schraubenzieher

Zusätzliche Teile (in der Plastiktüte)

Arretierungsblock

Wenn Sie den Kühlschrank auf die Rückseite legen, um auf die Gerätebasis zugreifen zu können, wird empfohlen, ihn auf die Schaumstoffverpackung oder ein ähnliches Material zu legen, um Schäden an der Gerätewand zu vermeiden. Beim Ändern der Türöffnungsrichtung ist es grundsätzlich empfehlenswert, die folgenden Schritte zu befolgen.

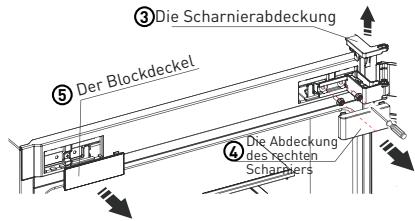

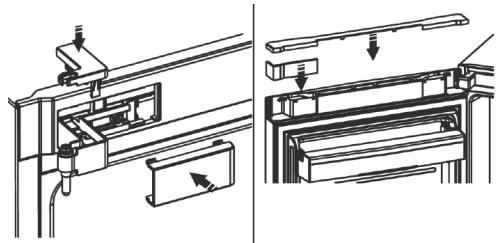

1. Den oberen Deckel ① und die Winkelabdeckung ② an der Oberseite der oberen Tür abnehmen und dann die Scharnier-Abdeckung ③, die Abdeckung des rechten Scharniers ④ und den Blockdeckel ⑤ oben auf dem Gerät abnehmen.

1. Das Kabel abklemmen, mit dem die obere Tür an das Gerät angeschlossen ist (nur bei dem Modell mit Display in der oberen Tür). Die 2 Schrauben aus dem oberen Scharnier herausziehen (s. Foto oben).

ACHTUNG

Halten Sie die obere Tür bei diesem Schritt fest, damit sie nicht herunter fällt.

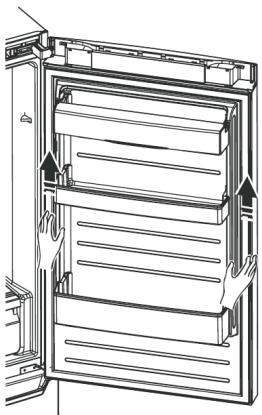

1. Die obere Tür aus dem mittleren Scharnier aushängen, indem Sie diese vorsichtig anheben.

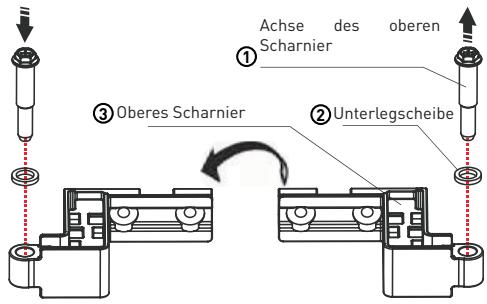

1. Schrauben Sie die Achse des oberen Scharniers ① und die Unterlegscheibe ② heraus, drehen Sie das obere Scharnier ③ um und befestigen die Achse und die Unterlegscheibe.

ACHTUNG

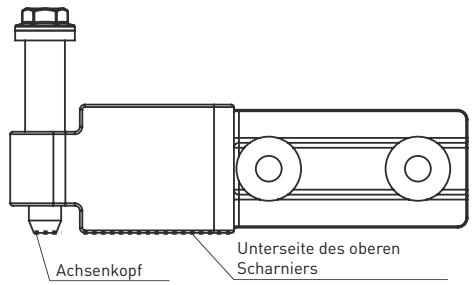

Ziehen Sie die Achse fest, bis ihr oberes Ende die Unterseite des oberen Scharniers erreicht.

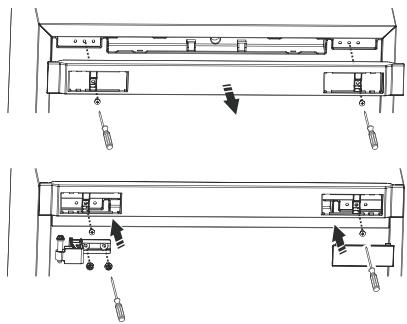

1. Die 2 Schrauben auf der rechten und linken Seite sowie die obere Abdeckung entfernen, das Kabel auf der entgegengesetzten Seite anbringen. Anschließend den oberen Deckel und die 2 Schrauben befestigen (nur bei dem Modell mit Display in der oberen Tür). Den Blockdeckel auf der rechten Seite anbringen und das obere Scharnier auf der linken Seite.

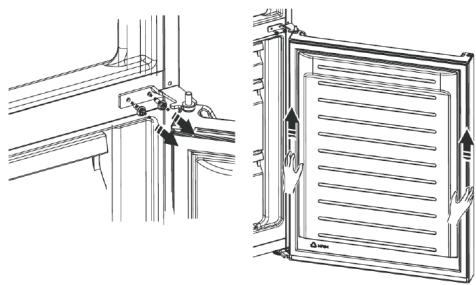

1. Die 2 Schrauben und das mittlere Scharnier entfernen. Danach die untere Tür aus dem unteren Scharnier aushängen, indem Sie diese vorsichtig anheben.

ACHTUNG

Halten Sie die untere Tür bei diesem Schritt fest, damit sie nicht herunter fällt.

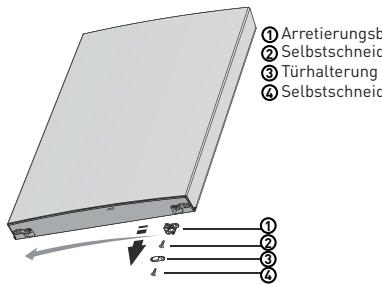

1. Legen Sie die untere Tür mit der Platte nach oben auf eine glatte Fläche. Lösen Sie die Schraube 4 und das Teil 3, dann befestigen Sie die Teile 2 und 1. Drehen Sie das Teil 1 um 180° und bringen Sie es mithilfe der Schraube 2 an, dann bringen Sie das Teil 3 mit der Schraube 4 an.

① Türhalterung ② Selbstschneidende Schraube ③ Arretierungsblock ④ Selbstschneidende Schraube

1. Die mittleren Lochkappen von links nach rechts versetzen (wie oben abgebildet).

Hinweis: Die Unterlegscheibe kann an der unteren Tür befestigt werden.

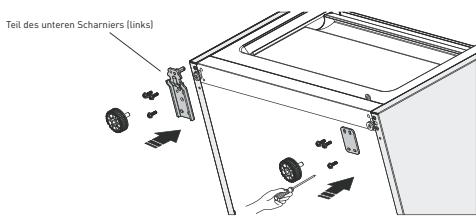

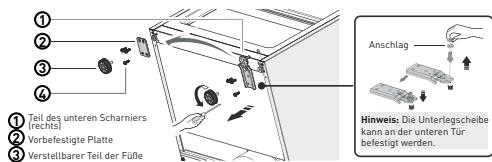

1. Legen Sie den Kühlschrank vorsichtig hin. Nehmen Sie die 2 Stellfüße ab und drehen Sie dann die 6 Schrauben heraus. Entfernen Sie die zuvor befestigte Platte und das untere Scharnier (rechts).

1. Entfernen Sie das andere Scharnier und bringen Sie es an den nächstgelegenen Löchern an, dann schrauben Sie das Scharnier und die Unterlegscheibe fest.
2. Wiederholen Sie den Vorgang ab Schritt 9, um das untere Scharnier nach links zu versetzen und die vorbefestigte Platte nach rechts. Befestigen Sie die beiden Teile mit den 6 Schrauben und bringen Sie die 2 Stellfüße an.

1. Versetzen Sie die untere Tür und richten Sie sie so aus, dass das untere Loch in der Flucht mit der Achse des unteren Scharniers liegt. Drehen Sie das mittlere Scharnier um 180°, schieben Sie die Unterlegscheibe darauf, stellen Sie das mittlere Scharnier in der passenden Position ein und befestigen Sie es.

Hinweis: Die Unterlegscheibe kann an der unteren Tür befestigt werden.

1. Legen Sie die obere Tür mit der Platte nach oben auf eine glatte Fläche. Lösen Sie die Schraube 4 und das Teil 3, dann befestigen Sie die Teile 2 und ①. Bringen Sie den Arretierungsblock (in der Plastiktüte) auf der linken Seite an und befestigen Sie das Teil ②, dann bringen Sie die Partie ③ an, indem Sie die Partie ④ befestigen. Verstauen Sie das Teil ① in der Plastiktüte und bewahren Sie es zum späteren Gebrauch auf.

1. Bringen Sie die obere Tür in eine geeignete Stellung, richten Sie das obere Scharnier und die obere Tür aus, befestigen Sie dann die Drehachse vorne am oberen Teil, unten am Scharnier. (Halten Sie die obere Tür beim Anbringen fest).

ACHTUNG

Sie müssen die Achse stramm anziehen, damit die obere Tür stabil bleibt und so ihre Dauerhaftigkeit gewährleistet wird.

1. Versetzen Sie das Kabel auf die andere Seite der oberen Tür. Klemmen Sie das Kabel an der Tür und am Gerät an. Schieben Sie das Kabel in die Abdeckung des linken Scharniers.

Hinweis: Die obenstehenden Schritte sind nur bei dem Modell erforderlich, das mit einem Display in der oberen Tür ausgestattet ist. Legen Sie den Deckel so hin, dass er mit dem Scharnier übereinstimmt.

1. Versetzen Sie die Griffe von links nach rechts (nur bei dem Modell, das über Griffe verfügt).

Bedienfeld

Einschalten und Temperaturregelung

• Das Kabel in die Wandsteckdose einstecken und darauf achten, dass es ordnungsgemäß isoliert ist. Wenn die Kühlschranktür offen ist, schaltet sich die Innenbeleuchtung ein.
• Der Temperaturregler befindet sich oben am Kühlabteil.

Wenn Sie den Wert „0“ einstellen, bedeutet dies, dass das System abgeschaltet ist.

Wenn Sie den Wert auf „1“ stellen, bedeutet dies, dass das Gerät auf die höchste Temperatur eingestellt ist (wärmste Einstellung).

Wenn Sie den Wert auf „7“ (Maximalwert) einstellen, bedeutet dies, dass das Gerät auf die niedrigste (kälteste) Temperatur eingestellt ist.

Wir empfehlen, das Gerät auf den Wert 3 oder 4 einzustellen und dann die Temperatur mit dem Regler nachzustellen.

Wichtig! Erhöhte Raumtemperaturen (zum Beispiel an heißen Sommertagen) bei einer gleichzeitigen sehr kalten Einstellung (6 oder 7) können dazu führen, dass der Kompressor durchgehend in Betrieb ist! Wenn nämlich die Raumtemperatur hoch ist, läuft der Kompressor im Dauerbetrieb, um eine niedrige Temperatur im Gerät beizubehalten.

Bedienung des Geräts

Ihrem Gerät liegen Informationen wie die „Beschreibung des Geräts“ sowie die Anweisungen bei, die Sie bei seinem Gebrauch stets vor Augen haben sollten.

Türabsteller

• Sie dienen zur Lagerung von Eiern, Konserven, Getränkeflaschen, verpackten Lebensmitteln etc. Stellen Sie keine übermäßig schweren Gegenstände in diese Regale.

Ablagen des Kühlschranks

• Der Kühlschrank verfügt über Ablagen, die zur Reinigung herausgenommen werden können.

Klappbare Ablage

• Sie besteht aus einem festen und einem beweglichen Teil.
• Sie kann verstellt oder umgeklappt werden, um die Lagerungsmöglichkeiten entsprechend Ihres Bedarfs zu verändern. Siehe Abbildung unten:

Praktische Tipps und Tricks

Energiespartipps

Wir empfehlen Ihnen, die unten stehenden Anweisungen zu befolgen, um Energie zu sparen.

• Lassen Sie die Tür nach Möglichkeit nicht zu lange offen stehen, um Energie zu sparen.
• Vergewissern Sie sich, dass das Gerät nicht in der Nähe von Wärmequellen steht (direkte Sonneneinstrahlung, Öfen oder elektrische Herde etc.).
• Stellen Sie das Gerät nicht auf eine niedrigere Temperatur als nötig.
• Stellen Sie keine heißen Lebensmittel und verdunstenden Flüssigkeiten in das Gerät.
• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf. Lesen Sie bitte das Kapitel „Aufstellung Ihres neuen Geräts".
• Wenn die Aufteilung der Schubladen, Gemüsefächer und Ablagen Ihnen so zusagt, wie es die Abbildung zeigt, verändern Sie diese nicht, da sie so gestaltet ist, dass möglichst wenig Energie verbraucht wird.

Tricks für die Kühlung frischer Lebensmittel

• Stellen Sie noch warme Lebensmittel nicht in den Kühlschrank oder den Gefrierschrank. Diese lassen die Innentemperatur steigen, sodass der Kompressor stärker arbeitet und mehr Energie verbraucht.
• Verpacken Sie Lebensmittel oder decken Sie diese ab, insbesondere wenn sie einen ausgeprägten Geschmack oder Geruch haben.
• Legen Sie Lebensmittel so, dass um sie herum eine ungehinderte Luftzirkulation gewährleistet ist.

Tricks für die Kühlung frischer Lebensmittel

• Fleisch (alle Arten): Verpacken Sie Fleisch in Polyethylen und legen Sie es auf die Glasablage über dem Gemüsefach. Achten Sie auf die von den Herstellern empfohlene Haltbarkeitsdauer und Verfallsdaten für den Verzehr. Gekochte Lebensmittel, kalte Gerichte etc.: Sie müssen abgedeckt werden und können auf allen Ablagen gelagert werden.
• Obst und Gemüse:

Sie sollen in dem dafür vorgesehenen Behälter gelagert werden.

Butter und Käse:

Müssen mit Aluminium- oder Plastikfolie luftdicht verpackt werden.

• Milchflaschen:

Müssen verschlossen sein und in den Türfächern aufbewahrt werden.

Tipps zum Einfrieren

• Beim ersten Gebrauch oder wenn das Gerät längere Zeit nicht benutzt wurde, lassen Sie das Gerät mindestens 2 Stunden lang auf höchster Stufe laufen, bevor Sie Lebensmittel in dieses Fach geben.
• Teilen Sie Ihre Lebensmittel in kleine Portionen auf, damit sie schnell und vollständig gefrieren und um später nur bedarfsgerechte Mengen auftauen zu können.
• Verpacken Sie die Lebensmittel in luftdichten Beuteln aus Aluminium oder Polyethylen.
• Vermeiden Sie den Kontakt frischer, noch nicht gefrorener Lebensmittel mit bereits eingefrorenen Lebensmitteln, damit die Temperatur der letzteren nicht ansteigt.
• Tiefgefrorene Produkte können Kälteverbrennungen an der Haut verursachen, wenn sie direkt nach der Entnahme aus dem Gefrierschrank verzehrt werden.
• Wir empfehlen, alle Päckchen mit einem datierten Etikett zu versehen, um die Haltbarkeitsdauer einzuhalten.

Tipps zur Lagerung tiefgefrorener Lebensmittel

• Vergewissern Sie sich, dass die Tiefkühl-Lebensmittel beim Lebensmittelhändler ordnungsgemäß gelagert waren.
• Einmal aufgetaute Lebensmittel verderben schnell und dürfen niemals erneut eingefroren werden. Die vom Hersteller angegebene Haltbarkeitsdauer soll nicht

überschritten werden.

Ausschalten des Geräts

Wenn das Gerät für längere Zeit ausgeschaltet werden soll, befolgen Sie bitte die folgenden Vorsichtsmaßnahmen, um Schimmelbildung zu vermeiden.

1. Entnehmen Sie alle Lebensmittel.
2. Trennen Sie das Gerät vom Stromnetz.
3. Den Geräteinnenraum gründlich reinigen und trocknen.
4. Achten Sie darauf, dass die Türen etwas offen stehen, damit die Luft zirkulieren kann.

Reinigung und Wartung

Aus hygienischen Gründen sollen das Gerät (einschließlich der inneren und äußeren Zubehörteile) regelmäßig, mindestens alle zwei Monate, gereinigt werden.

ACHTUNG

Das Gerät muss während der Reinigung vom Stromnetz getrennt sein. Stromschlaggefahr! Das Gerät vor der Reinigung ausschalten und vom Stromnetz trennen.

Reinigung außen

Um das Gerät auch von außen in guten Zustand zu erhalten, muss es regelmäßig gereinigt werden.

Wischen Sie das

Digitaldisplay und das Anzeigefeld mit einem weichen, sauberen Tuch ab.

• Sprühen Sie dazu lieber Wasser auf das Tuch statt direkt auf die Oberfläche

des Geräts. So lässt sich die Flüssigkeit besser auf der Oberfläche verteilen.

• Reinigen Sie die Türen, die Griffe und die Geräteoberfläche mit einem neutralen Reinigungsprodukt und wischen alles mit einem weichen Tuch ab.

ACHTUNG

-Verwenden Sie keine scharfen Gegenstände, die Oberflächen zerkratzen könnten.

-Verwenden Sie keine Verdünnung, Autoreinigungsmittel, Bleichmittel (Clorox), scheuernde Reinigungsmittel und organische Lösungsmittel wie Benzol. Sie können die Oberfläche des Geräts beschädigen und stellen ein Brandrisiko dar.

Reinigung des Innenraums

Es ist notwendig, das Innere des Geräts regelmäßig zu reinigen. Die Reinigung ist einfacher, weil sich nur wenige Lebensmittel im Gerät befinden. Reinigen Sie die Innenwände des Kühlschranks mit einer schwach konzentrierten Natriumbicarbonatlösung und wischen Sie dann mit einem Schwamm oder Tuch mit lauwarmem Wasser ab. Vor dem Einsetzen der Ablagen, Behälter und Körbe alles gründlich trocken wischen.

Alle Flächen und abnehmbaren Teile gründlich trocknen.

Obwohl sich dieses Gerät automatisch abtaut, kann sich eine Eisschicht auf den Innenwänden des Gefrierfachs bilden, wenn die Tür des Gefrierschranks zu lange geöffnet wurde. Wenn die Eisschicht zu dick sein sollte, brauchen

Sie die Lebensmittel erst weitgehend auf und gehen dann wie folgt vor:

1. Entfernen Sie alle Lebensmittel und Zubehörteile, trennen das Gerät vom Stromnetz und lassen die Tür offen. Sorgen Sie für eine gute Raumbelüftung, um den Abtauvorgang zu beschleunigen.
2. Nach dem Abtauen reinigen Sie den Gefrierschrank entsprechend der folgenden Anweisungen:

ACHTUNG: Verwenden Sie keine spitzen Gegenstände, um das Eis aus dem Gefrierschrank zu entfernen. Warten Sie, bis das Geräteinnere vollständig trocken ist, bevor Sie das Gerät an das Stromnetz anschließen und es wieder einschalten.

Reinigung der Türdichtungen

Achten Sie darauf, dass die Dichtungen stets sauber sind. Anhaftende Speise- und Getränkereste können dazu führen, dass die Dichtung beim Öffnen der Tür an dem Gerät kleben bleibt. Reinigen Sie die Dichtungen mit einem neutralen Reinigungsmittel und etwas lauwarmem Wasser. Die Dichtungen nach der Reinigung sorgfältig abwischen und trocknen.

ACHTUNG

Das Gerät darf erst dann wieder eingeschaltet werden, wenn die Dichtungen vollständig trocken sind.

Ersatz der LED-Lampe:

Warnung: Die LED-Lampe darf nicht vom Nutzer gewechselt werden! Falls die LED-Lampe beschädigt ist, wenden Sie sich bitte an den

Kundendienst um Hilfe. Um die LED-Lampe zu ersetzen, gehen Sie folgendermaßen vor:

1. Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.
2. Entfernen Sie die Abdeckung der Lampe, indem Sie sie anheben und

ziehen.

1. Halten Sie die Abdeckung der LED-Lampe mit einer Hand fest und ziehen Sie sie mit der anderen ab, drücken Sie dabei auf die Befestigung des Verbindungsstücks.
2. Ersetzen Sie die LED-Lampe und achten Sie darauf, dass sie korrekt einrastet.

Fehlerbehebung

Falls an dem Gerät ein Problem auftritt oder wenn Sie den Eindruck haben, dass es nicht ordnungsgemäß funktioniert, führen Sie zunächst einfache Überprüfungen durch, bevor Sie einen Techniker hinzuziehen. Bitte lesen Sie die untenstehenden Hinweise. Die in dem folgenden Abschnitt beschriebenen Überprüfungen können Sie selbst durchführen, bevor Sie einen Techniker hinzuziehen.

ACHTUNG

Versuchen Sie nicht, Ihr Gerät selbst zu reparieren. Wenn das Problem nach der Durchführung der unten beschriebenen Überprüfungen weiterhin besteht, wenden Sie sich an einen zugelassenen Techniker oder das Geschäft, in dem Sie das Gerät gekauft haben.

Problem	Mögliche Ursachen und Lösungen
Das Gerätaffektioniert nicht richtig	Überprüfen Sie, ob das Stromkabel ordnungsgemäß an das Stromnetz angeschlossen ist.
	Überprüfen Sie die Sicherung und den Stromkreislauf des Netzeils und ersetzen Sie sie falls nötig.
	Die Raumtemperatur ist zu niedrig. Senken Sie die Raumtemperatur, um das Problem zu beheben.
	Um den Kompressor zu schonen, ist es normal, dass der Gefrierschrank während des automatischen Abtauvorgangs nicht lauft oder sich nicht direkt nach dem Anschalten des Geräts einschaltet.
Unangenehmige Gerüche in den Fächern	Eventuell muss das Gerät von innen gereinigt werden.
	Bestimmte Lebensmittel, Behälter oder Verpackungen können Quellen unangenehmener Gerüche sein.
Gerätegeräusche	Die unten beschreibenen Geräusahe sind normal: ·Geräusch des Kompressors ·Geräusch des kleinen Ventilatormotors im Gefrierbereich oder anderen Fächern. ·Gurgelnde Geräusahe wie die von kochendem Wasser. ·Knacken beim automatischen Abtauen. ·Klickgeräusahe bevor sich der Kompressor einschaltet.
	Andere Geräusahe können aus den unterstehenden Ursachen entstehen und konnen es erforderlich machen, dass Sie entsprechende Maßnahmen ergreifen: - Das Gerät steht nicht waagerecht. - Die Geräterückseite berührt die Wand. - Flaschen oder andere Behälter sind umgefallen oder rollen hin und her.
Der Motor lauft durchgehend	Es ist normal, dass das Motorgeräusauch oft zu horen ist, unter folgenden Umständen arbeitet der Motor verfürt: ·Die Temperatur ist unnötg niedrig eingestellt. ·Eine größere Menge noch warmer Lebensmittel wurde vor kurzer Zeit in das Gerät gegeben. ·Die Außentemperatur ist zu hoch. ·Die Türen werden zu halten geöffnet oder stehen zu lange offen. ·Direkt nach der Installation des Geräts oder wenn es über längerere Zeit ausgeschaltet war.
Es hat sich eine Eisschicht in dem Fach gebildet.	Vergewissern Sie sich, dass die Luftauslassoeffnungen des Geräts nicht durch Lebensmittel verstopf sind und dass die im Gerät gelagerten Lebensmittel eine ausreichende Belüftung nicht verhindern. Achten Sie daraufuf, dass die Tür richtig geschlossen ist. Zur Entfernung des Eises lesen Sieitte das Kapitel „Reinigung und Wartung".
Die Innentemperatur ist zu hoch	Möglicherweise haben Sie die Türen zu oft geöffnet oder zu langle offen gelassen, ein Hindernis konnte das Schließen der Türen verhindern, oder der Freiraum darüber, hinter oder über dem Gerät ist nicht ausreichend.
Die Innentemperatur ist zu niedrig	Stellen Sie die Temperatur unter Beachtung der Angaben im Kapitel „Bedienfeld“higher.
Die Türen setzen sich schlecht schreiben.	Achten Sie daraufuf, dass der Kühlschrank ungebärn 10 bis 15 mm nach hinten geneigt stehen, damit die Türen von selbst zufallen und dass keinerlei Gegenstände im Geräteinneren das Schlieben der Türen verhindern.

Wasser tropft auf den Boden

Der Wasserbehälter (an der Schrankrückseite) ist eventuell nicht richtig befestigt oder der Ablauftrichter (unter dem Oberteil des Kompressorlagers) ist nicht so eingesetzt, dass das Wasser in den Behälter läuft, oder der Trichter ist verstopft. Sie müssen das Gerät eventuell von der Wand abrücken, um den Trichter und den Behälter zu überprüfen.

Die Glühbirne funktioniert nicht.

• Die LED-Lampe könnte beschädigt sein. Lesen Sie den Abschnitt zum Ersatz der LED-Lampe im Kapitel Reinigung und Wartung.
• Das Kontrollsystem hat das Licht ausgeschaltet, weil die Tür zu lange offen gestanden hat. Schließen und öffnen Sie die Tür erneut, um das Licht wieder anzuschalten.

Temperaturanzeige

Um Ihnen zu helfen, Ihr Gerät korrekt einzustellen, ist es mit einer Temperaturanzeige ausgestattet, die sich in der kältesten Zone des Geräts befindet. Um die richtige Aufbewahrung Ihrer Lebensmittel, insbesondere in der kältesten Zone, zu gewährleisten, achten Sie darauf, dass der Hinweis „OK“ auf der Temperaturanzeige erscheint.

Das obenstehende Symbol kennzeichnet die kälteste Zone Ihres Kühlschranks. Es legt die Oberkante dieser Zone fest.

Wenn der Hinweis „OK“ nicht erscheint, ist die Durchschnittstemperatur dieser Zone zu hoch. Stellen Sie den Thermostat auf eine kältere Stufe.

Warten Sie nach jeder Änderung der Thermostateinstellung, bis sich die Temperatur im Geräteinneren stabilisiert hat, bevor Sie, falls nötig, eine weitere Änderung der Einstellung vornehmen. Ändern Sie die Thermostateinstellung nur schrittweise und warten Sie mindestens 12 Stunden, bevor Sie die Temperatur erneut überprüfen.

HINWEIS: Nachdem das Gerät mit frischen Nahrungsmitteln gefüllt wurde oder nach wiederholtem und längerem Öffnen der Tür ist es normal, dass der Hinweis „OK“ nicht auf der Temperaturanzeige erscheint. Warten Sie mindestens 12 Stunden, bis Sie den Thermostat nachregeln.

Entsorgung Ihres Altgeräts

Es ist strengstens verboten, dieses Elektrogerät mit dem Hausmüll zu entsorgen.

Verpackungsmaterial:

Verpackungen mit dem Recycling-Symbol sind wiederverwertbar. Bitte entsorgen Sie diese in den entsprechenden Sammelbehältern für recyclebare Produkte.

Vor der Entsorgung des Geräts

1. Ziehen Sie das Kabel aus der Hauptsteckdose.
2. Trennen Sie das Hauptkabel vom Gerät und werfen Sie es weg.

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol WEEE (Elektroschrott), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Schutz der Umwelt bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Gerät den örtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
