BEDIENUNGSANLEITUNG SCD-XB790 SONY

VORSICHT: SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG

WENN ABDECKUNG GEOFFNET. NICTT DEM STRAHL AUSSETZEN.

VARO! : NAKYVAA JA NAKYMATON AVATTAESSA OLET ALTTINA

LASERSATEILLE, ALA KATSO SATEESEEN.

VARNING:SYNLIG OCH OSYNLIG LASERSTRALNING NAR DENNA

DEL AR OPPNAU. STRALEN AR FAHLIN

ADVARSEL:SYNLIGOGUSYNLIGLASERSTRALINGNARDEKSEL

(CD: = 780nm)

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus. Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Um einen Brand zu verhufen,)durfen die Ventilationsöffnungen des Gerätes nicht mit einer Zeitung,einer Tischdecke, einem Vorhang usw, abgedeckt werden. Stellen Sie auch keine brennenden Kerzen auf das Gerät.

Um Feuer- oder Stromschlaggefahr zu vermeiden, stellen Sie keine Gebiete mit Flüssigkeiten wie z.B. Vasen auf das Gerät.

Dieses Gerät wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Das Etikett befindet sich außen an der Rückseite des Geräts.

Dieser Warnhinweis befindet sich im Geräteinneren.

Batterien gehoren in den Sondermull! Nicht in den normalen Haushaltsmull werfen.

Entsorgungshinweis:itte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerat abschaltet und signalisiert „Batterie leer" oder nach längerer Gebrauchsdauer der Batterien ,nicht mehr einwandfrei Funktioniert".Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Willkommen!

Danke, daß Sie sich für einen Super-Audio-CD-Player von Sony entschieden haben. Lesen Sie diese Anleitung vor Inbetriebnahme des Gerätsitte genau durch, und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

Zu dieser Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf Modell SCD-XB790.

Konventionen in dieser Anleitung

• Die Anweisungen in dieser Anleitung beziehen sich auf die Bedienelemente am Gerät.

Sie können jedoch auch die Bedienelemente auf der Fernbedienung verwenden, sofern sie die gleiche oder eine ähnliche Bezeichnung,tragen wie die Bedienelemente am Gerät.

• In dieser Bedienungsanleitung werden folgende Symbole verwendet:

Gibt an, daß Sie für die betreffende Funktion die Fernbedienung verwenden können.

Kennzeichnet Hinweise und Tips, mit denen Hilfe sich eine Funktion leichter ausführten laßt.

Merkmale und Funktionen

Informationen zur Super-Audio-CD

• Die Super-Audio-CD stellt einen neuen Audio-CD-Standard hoher Qualität dar, bei dem Musik im DSD-Format (Direct Stream Digital) aufgezeichnet wird. Herkömmliche CDs werden im PCM-Format aufgezeichnet. Die Abtastfrequenz ist beim DSD-Format 64mal höher als bei einer herkömmlichen CD. Außerdem wird in thisem Format mit 1-Bit-Quantisierung garbeitet. So setzen sich mit dem DSD-Format ein breiter Frequenzbereich und eine große Dynamik über den gesamtten hörbaren Frequenzbereich erzielen. Daher ist eine außerordentlich originalgetreue Musikreproduktion möglich.
• Es gibt zwei Typen von Super-Audio-CDs: eine 2-Kanal-Stereo-CD und eine Mehrkanal-CD mit bis zu 6 unabhängigen Kanälen. Die Mehrkanalfunktion der Super-Audio-CD zeichnet sich durch ein Verfahren der Lautsprecherzuordnung aus, das im wesentlichen der 5.1-Kanal-Ausgabe moderner AV-Systemeähnelt.

Merkmale und Funktionen des Players

Dieser Player ist für die Wiedergabe von 2-Kanal- und Mehrkanal-Super-Audio-CDs sowie herkömmlichen CDs geeignet und bietet folgende Merkmale und Funktionen:

• Ausgestattet mit einem optischen Sensor mit zwei getrennten Lasern, so daß Super-Audio-CDs und herkömmliche CDs mit ihrer jeweiligen Wellenlänge gelesen werden können.
• Schnellerer Zugriff auf die einzelnen Titel dank eines verbesserten Servo-Mechanismus.
• Mehrkanal-Management zum Einstellen der Mehrkanalumgebung für die Wiedergabe auf die Kanalzuordnung und Höhe der Lautsprecher.
• Super-Audio-D/A-Wandler und direktes digitales Synchronisationssystem für Klangreproduktion von nochHigherer Qualität.

Sonstiges

• Auf einer Super-Audio-CD konnen bis zu 255 Titel-/Indexnummern aufgezeichnet werden. Diese Funktion steht beim SCD-XB790 zur Verfügung.
• Mit der mitgelieferten Fernbedienung konnen Sie den SCD-XB790 und einen herkömmlichen CD-Player von Sony steuern.

INHALT

Vorbereitungen 4

Vor dem Anschlieben des Geräts 4

Anschlieben der Audiokomponenten 5

Lage und Funktion der Teile und Bedienelemente 8

Beschreibung der Teile und Bedienelemente an der Vorderseite 8
Beschreibung der Teile und Bedienelemente an der Rückseite 10
Beschreibung der Bedienelemente auf der Fernbedienung 11

Wiedergeben von CDs 12

Ko m p a t i b l e C D - T y p e n 12
Wiedergeben einer CD 14

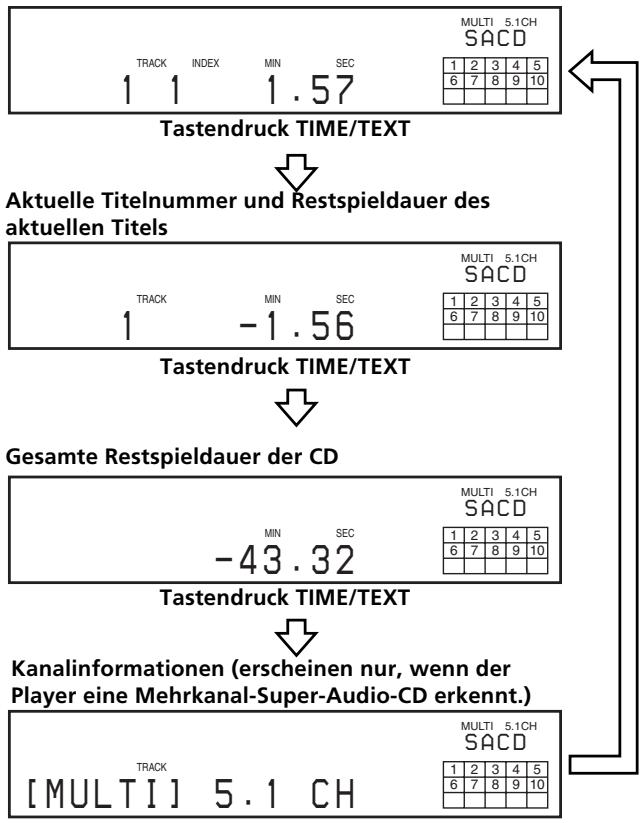

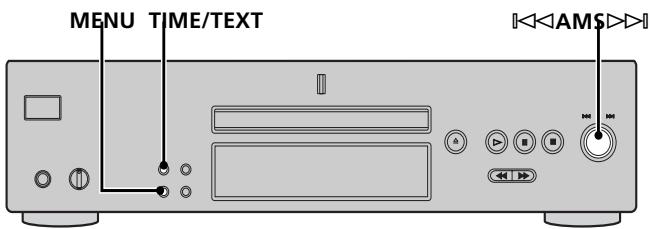

Das Display 15

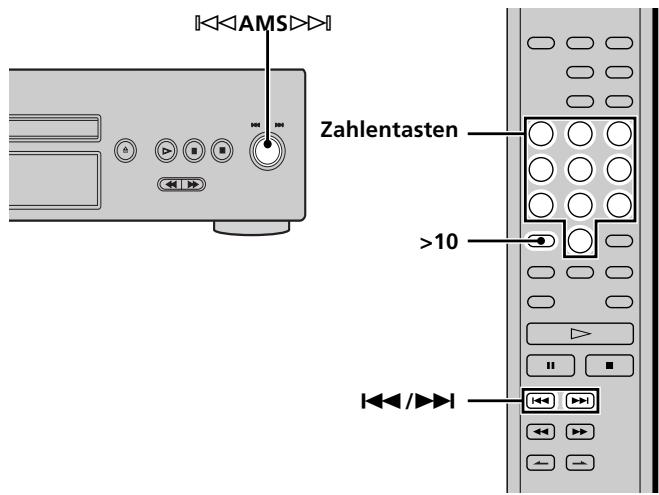

Ansteuern eines bestimmten Titels 18
Ansteuern einer bestimmten Passage in einem Titel 18
Wiederholte Wiedergabe von Titeln 19
Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play) 20
Zusammenstellen eines eigenen Programms (Programme Play) 21
Wiedergeben einer Mehrkanal-Super-Audio-CD (Mehrkanal-Management) 22

Weitere Informationen 25

Sicherheitsmaßnahmen 25

Hinweise zu CDs 26

Störungsbehebung 27

Technische Daten 27

Index 28

Vorbereitungen

In diesen Kapitel finden Sie Informationen zu dem mitgelieferten Zubehör. Außen dem wird hier beschreiben, wie Sie verschiedene Audiokomponenten an den Super-Audio-CD-Player anschließen können. Lesen Sie diese Kapitel unbedingt sorgfältig durch, bevor Sie irgendwelche Anschlüsse herstellen.

Vor dem Anschlieben des Geräts

Überprüfen des mitgelieferten Zubehörns

Im Lieferumfang des Players sind folgende Teile enthalten:

• Audiooverbindungskabel Stereokabel (1)
  Fernbedienung RM-SX700 (1)
  R06-Batterien der Grosse AA (2)

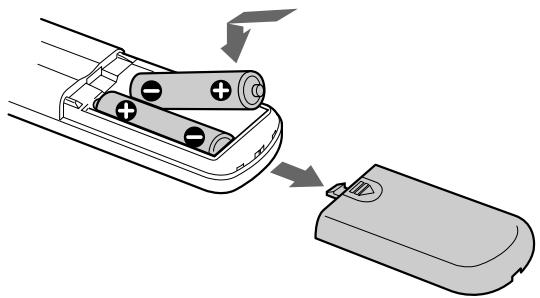

Einlagen von Batterien in die Fernbedienung

Legen Sie zwei R06-Batterien (Größe AA) in das Batteriefach ein. Achten Sie darauf auf richtige Polarität: Plus- und Minus-Pol der Batterien müssen den Markierungen + und - im Batteriefach entsprechen. Wenn Sie die Fernbedienung benutzen,richten Sie sie auf den Fernbedienungssensor F am Player.

Wann mussen die Batterien ausgetauscht werden?

Unter normalen Bedingungen halten die Batterien etwas sechs Monate. Wenn sich der Player nicht mehr mit der Fernbedienung steuern laßt, ersetzen Sie beide Batterien durch neue.

Hinweise

• Setzen Sie den Fernbedienungssensor nicht großer Hitze oder Feuchtigkeit aus.
• Lassen Sie keine Fremdkörper in das Gehäuse der Fernbedienung fallen. Achten Sie darauf besonderss beim Austauschen der Batterien.
• Verwenden Sie nicht eine neue Batterie zusammen mit einer alten.
• Setzen Sie die Fernbedienung keinem direkten Sonnen- oder Lampenlicht aus. Dies konnte zu einer Fehlfunktion führen.
• Wenn Sie die Fernbedienung längerere Zeit nicht benutzen wollen,nehmen Sie die Batterien hereaus,damit nicht durch auslaufende oder korrodierte Batterien Schaden entstehen.

Anschlieben der Audiokomponenten

Schließen Sie den Super-Audio-CD-Player an eine Audiokomponente an. Achten Sie darauf, alle Komponenten vor dem Anschlieben auszuschalten. Stecken Sie die Stecker fest in die Buchsen, um Störrauschen zu vermeiden.

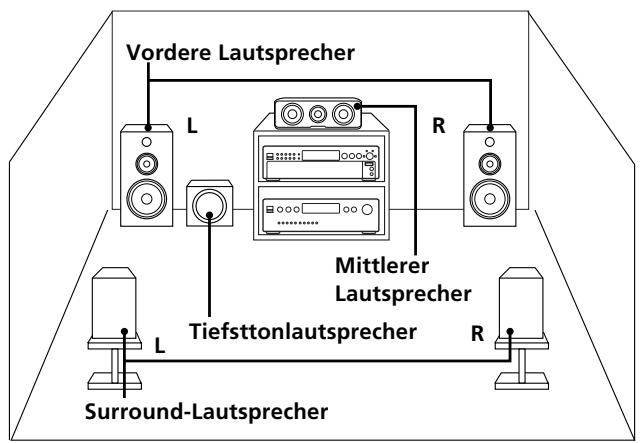

Wenn Sie einen Veränderer mit 5.1-Kanal-Eingangsbuchsen (Mehrkanalveränderer, AV-Veränderer usw.) haben und Player und Veränderer über die Buchsen ANALOG 5.1CH OUT verbinden, können Sie eine Mehrkanal-Super-Audio-CD in Mehrkanalklang wiedergeben halten. Bei einer normalen Wiedergabe verbinden Sie Player und Veränderer über die Buchsen ANALOG 2CH OUT.

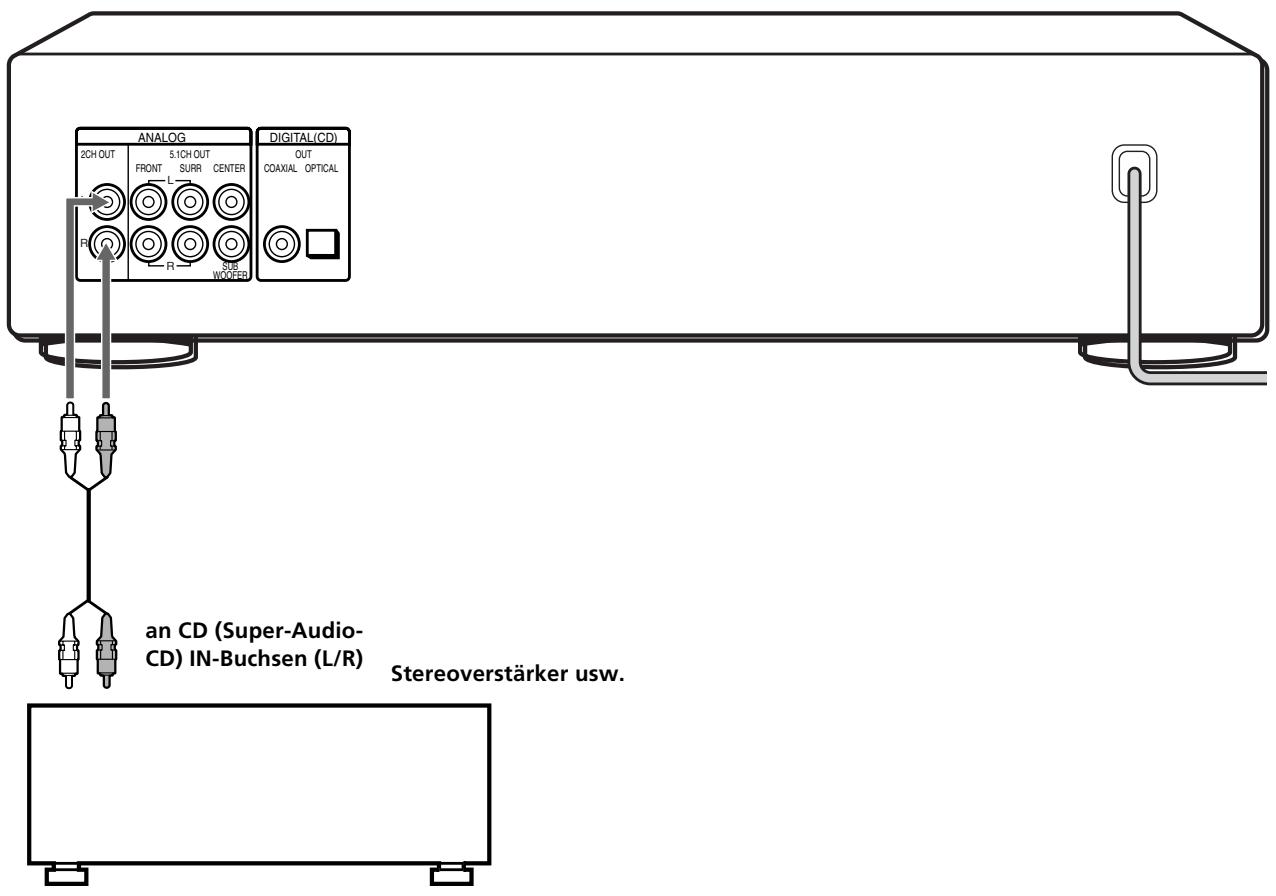

Anschlieben über die Buchsen ANALOG 2CH OUT

Stellen Sie in thisem Fall die Verbindung über ein Audioverbindungskabel her. Verbinden Sie die Buchsen ANALOG 2CH OUT L/R mit den CD-bzw. Super-Audio-CD-Eingangsbuchsen am Versteller. Achten Sie daraufuf, die farbcodierten Stecker mit den richtigen Buchsen an den Geräten zu verbinden: weiß (links) zu weiß und rot (rechts) zu rot.

Audioverbindungskabel (rot und weiß) (mitgeliefert)

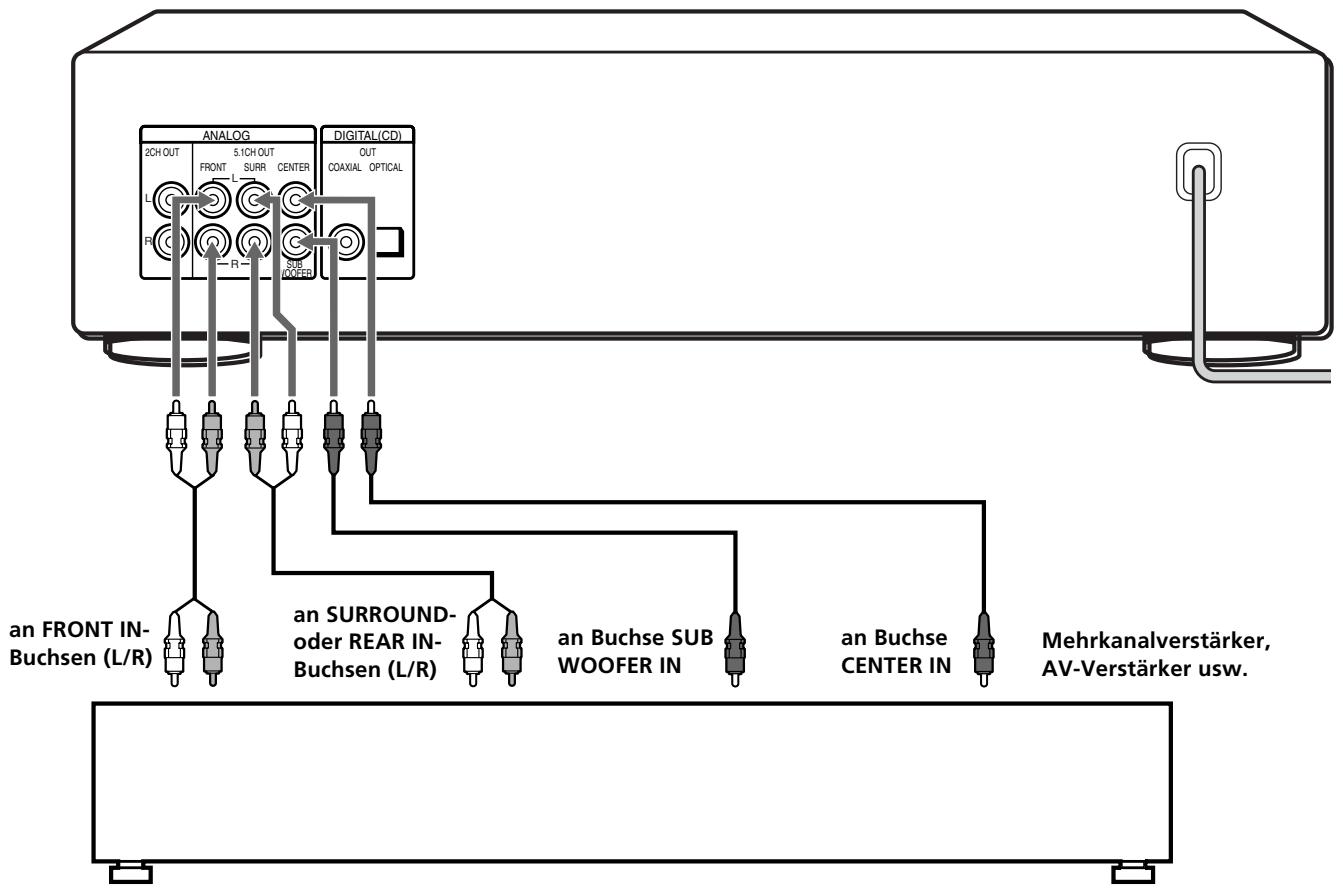

Anschlieben über die Buchsen ANALOG 5.1CH OUT

Stellen Sie in thisem Fall die Verbindung über Audioverbindungskabel her. Verbinden Sie die Buchsen ANALOG 5.1CH OUT (FRONT L/R, SURR L/R, CENTER, SUBWOOFER) mit den entsprechenden Buchsen am Verstärke. Für das Anschlieben der FRONT- und SURR-Buchsen (rot und weiß) (ein Audiokabel ist mit dem Player mitgeliefert) verwenden Sie die Verbindungskabel und achten darauf, die farbigen Stiftte in die entsprechenden Buchsen zu stecken: Weiß (links) zu Weiß und Rot (rechts) zu Rot. Zum Anschlieben der CENTER- und SUB WOOFER-Buchsen verwenden Sie die entsprechenden Verbindungskabel (schwarz) (nicht mitgeliefert).

FRONT- oder SURR-Verbindung

Audioverbindungskabel (rot und weiß) (ein Audiokabel ist mit dem Player mitgeliefert)

CENTER- oder SUB WOOFER-Verbindung

Audioverbindungskabel (schwarz) (nicht mitgeliefert)

Schwarz

Schwarz

Hinweise

• Bei einer Verbindung für die Mehrkanalwiedergabe schließen Sie auch die Buchsen ANALOG 2CH OUT an, so daß Sie eine CD (oder Super-Audio-CD) wiedergeben konnen, wenn Sie den Eingangswahlschalter am Verständner auf CD-bzw. Super-Audio-CD-Eingang stellen.
• Wahlend der Wiedergabe einer herkömmlichen CD oder einer 2-Kanal-Super-Audio-CD werden dieselben Signale, die über die Buchsen ANALOG 2CH OUT ausgegeben werden, auch über die Buchsen ANALOG 5.1CH FRONT L/R ausgegeben.
• Wahlend der Wiedergabe einer Mehrkanal-Super-Audio-CD werden dieselben Signale, die über die Buchsen ANALOG 5.1CH FRONT L/R ausgegeben werden, auch über die Buchsen ANALOG 2CH OUT ausgegeben. Die herunterkonvertierten Mehrkanalsignale werden nicht wiedergegeben.
• Es gibt 5-Kanal-, 4-Kanal- und 3-Kanal-Super-Audio-CDs. Bei der Wiedergabe solcher CDs werden die Signale nicht über alle ANALOG 5.1CH OUT-Buchsen ausgegeben. Einzelheiten zur Wiedergabe finden Sie auf der Hülle oder den Anweisungen zur Super-Audio-CD.

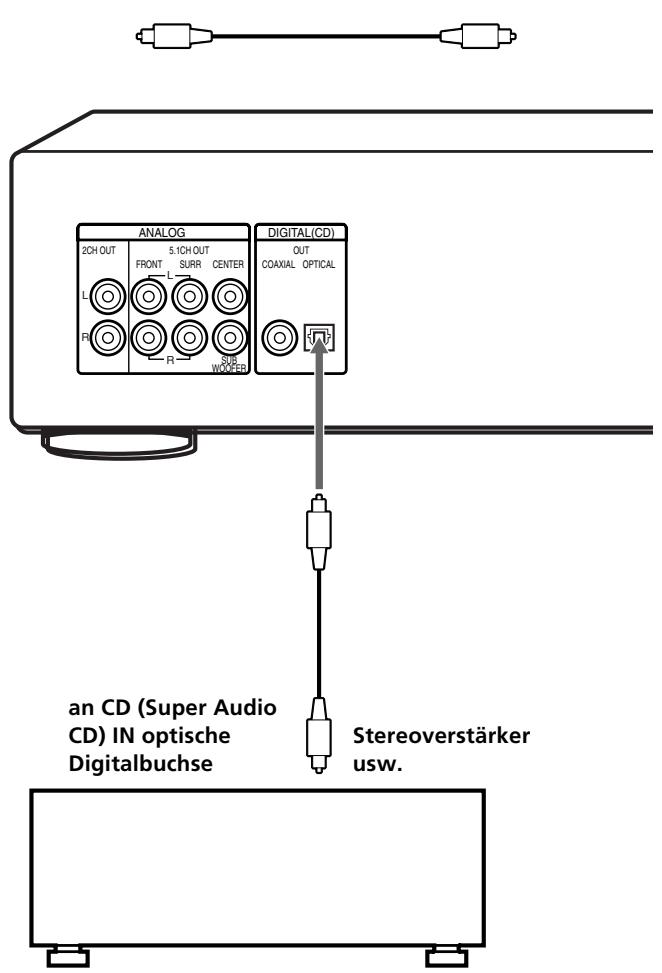

Anschlieben über die Buchse DIGITAL (CD) OUT OPTICAL

Stellen Sie in thisem Fall die Verbindung über ein optisches Digitalkabel her. Um ein optisches Digitalkabel an die Buchse DIGITAL (CD) OUT OPTICAL anzuschreiben,ephmen Sie die Kappe vom Anschluß ab und stecken den Kabelstecker in die Buchse, bis er mit einem Klick einrastet.

Verbiegen und verdrehen Sie das optische Kabel nicht.

optisches Digitalkabel (nicht mitgeliefert)

Hinweis

Nur die Audiosignale herkömmlicher CDs werden über die DIGITAL (CD) OUT-Anschlüsse ausgegeben. Die Signale von Super-Audio-CDs können über die DIGITAL (CD) OUT-Anschlüsse nicht ausgegeben werden.

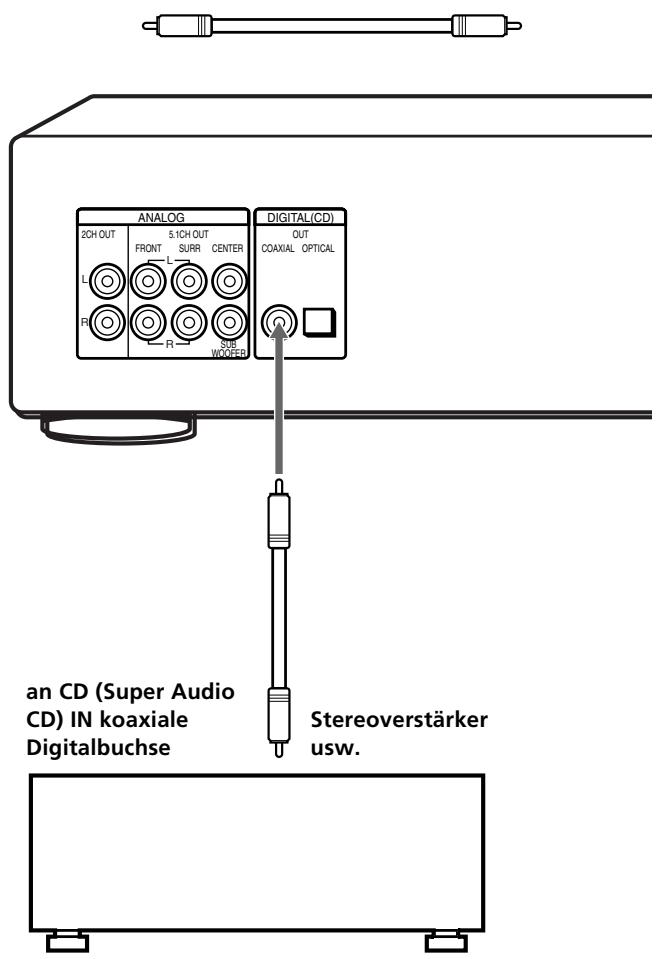

AnschlieBen über die Buchse DIGITAL (CD) OUT COAXIAL

Verwenden Sie ein digitales Koaxialkabel, um eine Audiokomponente mit digitalen Koaxialeingängen anzuschreiben.

digitales Koaxialkabel (nicht mitgeliefert)

Hinweis

Nur die Audiosignale herkömmlicher CDs werden über die DIGITAL (CD) OUT-Anschlüsse ausgegeben. Die Signale von Super-Audio-CDs können über die DIGITAL (CD) OUT-Anschlüsse nicht ausgegeben werden.

AnschlieBen des Netzkabels

Schlieben Sie das Netzkabel an eine Netzsteckdose an.

Lage und Funktion der Teile und Bedienelemente

In diesen Kapitel werden die Lage und Funktion der verschiedene Teile und Bedienelemente an der Vorderund Rückseite des Geräts sowie auf der Fernbedienung erläutert. Naheres finden Sie auf den in Klammern angegebenen Seiten.
Außerdem werden die Anzeigen erklär, die im Display erschinen.

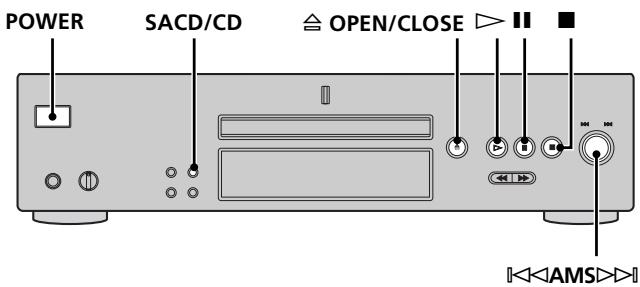

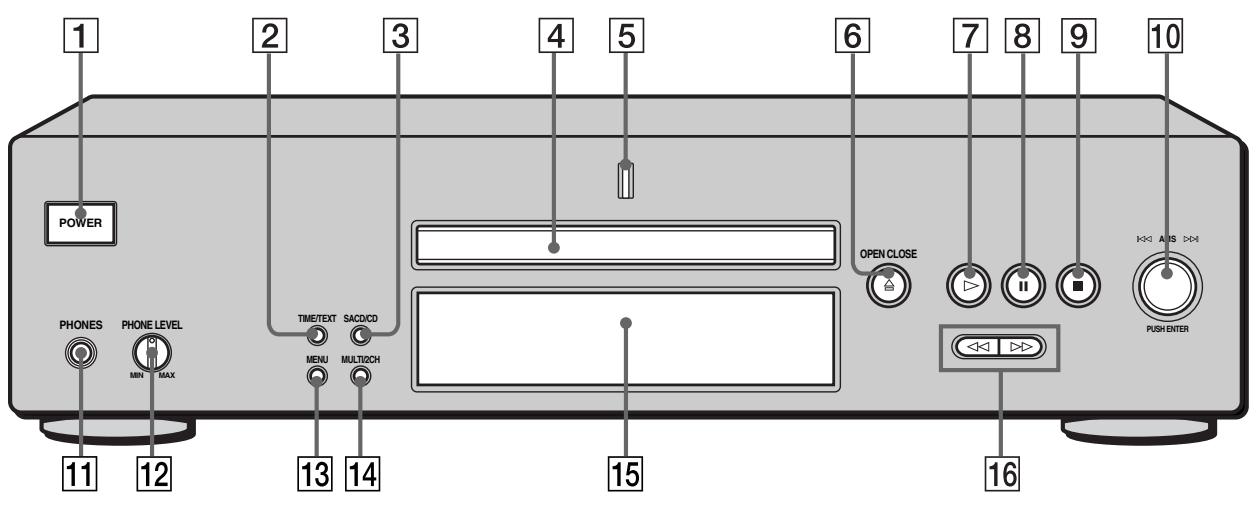

Beschreibung der Teile und Bedienelemente an der Vorderseite

1 Schalter POWER (14)

Dient zum Einsatz des Players.

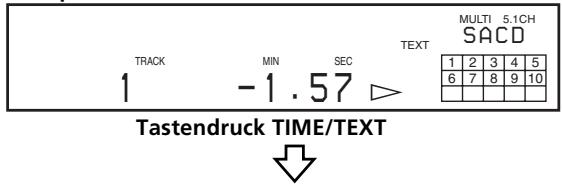

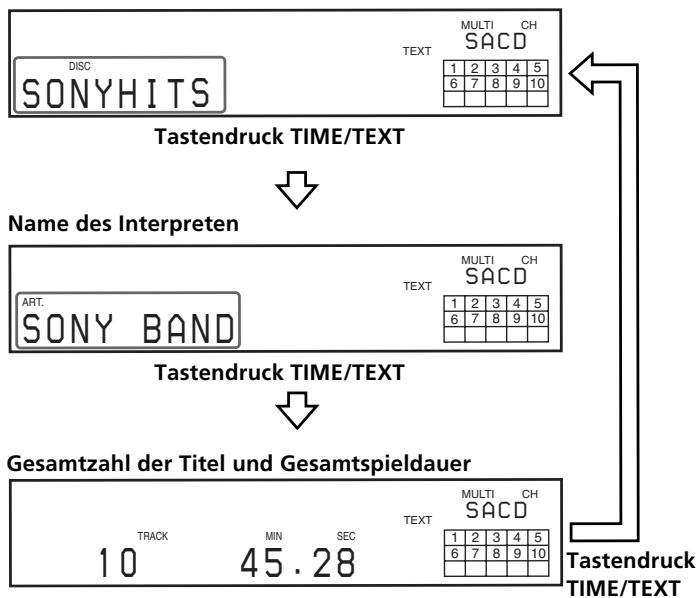

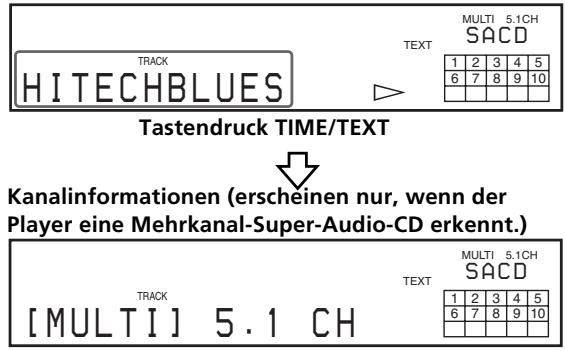

2 Taste TIME/TEXT (15)

Mit jedem Tastendruck auf diese Taste erschreiben die Spieldauer des Titels, die gesamte Restspieldauer auf der CD oder die TEXT-Informationen im Display.

3 Taste SACD/CD (13)

Mit jedem Tastendruck auf diese Taste während der Wiedergabe einer Hybrid-CD wird die abzuspielende Schicht zwischen HD (Super Audio CD) und der normalen CD-Schicht umgeschaltet.

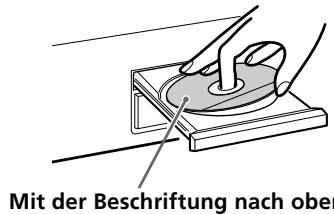

4 CD-Fach (14)

Öffnen bzw. schreiben Sie mit @ OPEN/CLOSE das CD-Fach.

5Mehrkanalanzeige

Leuchtet, wenn Sie den Player einschalten oder wenn Sie eine Mehrkanal-Super-Audio-CD einlagen und mit der Taste MULTI/2CH den Mehrkanal-Wiedergabebereich auswahlen.

6 Taste OPEN/CLOSE (14)

Drücken Sie diese Taste, um das CD-Fach zu öffnen.

7 Taste (14)

Mit dieser Taste starten Sie die Wiedergabe.

8 Taste III (14)

Mit dieser Taste schalten Sie in den Pausemodus.

9 Taste (14)

Mit dieser Taste stoppen Sie die Wiedergabe.

10 Regler MS (AMS: Automatischer Musiksensor) (14)

Wenn Sie den Regler > um eine Klickposition gegen den Uhrzeigersinn drehen, schalten Sie zum vorhergehenden Titel zurück. Wenn Sie den Regler > um eine Klickposition im Uhrzeigersinn drehen, schalten Sie zum nachfolgenden Titel.

11 PHONES

Schlieben Sie Kopfhörer an.

Während der Wiedergabe einer Mehrkanal-Super-Audio-CD werden dieselben Signale, die über die Buchsen ANALOG 5.1CH FRONT L/R ausgegeben werden, auch über die Buchsen PHONES ausgegeben.

12PHONE LEVEL

Stellen Sie die Kopfhörerlaufstärke ein.

13 Taste MENU (13)

Mit dieser Tastes rufen Sie das Menu auf.
Drücken Sie diese Tastes, um das Menu zu verlassen und zur normalen Anzeige zurückzuschalten.

14 Taste MULTI/2CH (12)

Mit dieser Taste wahren Sie den Wiedergabebereich aus, wenn Sie eine Super-Audio-CD mit 2-Kanal- und Mehrkanal-Wiedergabebereich (Seite 13) einlagen.

15 Display (15)

Dient zum Anzeigen verschiedener Informationen.

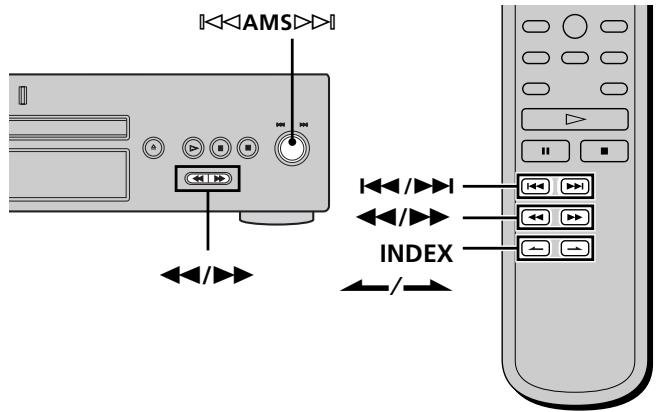

16 Tasten /> (18)

Mit diesen Tasten können Sie innerhalb eines Titels eine bestimmte Passage ansteuern, die Sie wiedergeben wollen.

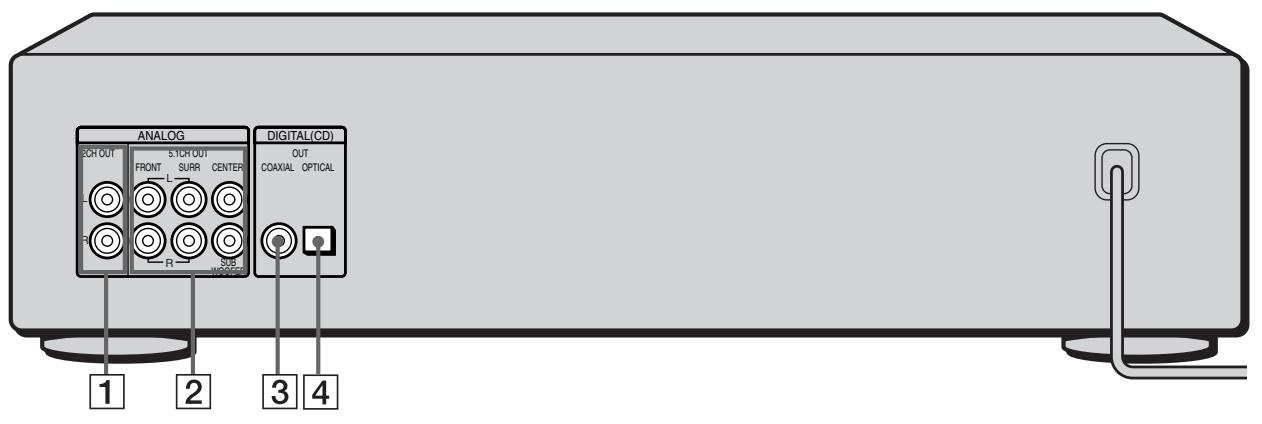

Beschreibung der Teile und Bedienelemente an der Rückseite

1 Buchsen ANALOG 2CH OUT L/R (6)

Zum Anschlieben einer Audiokomponente (Stereo/2 Kanäle) über ein Audioverbindungskabel.

2 Buchsen ANALOG 5.1CH OUT (5)

Zum Anschlieben eines Verständers mit 5.1-Kanal-Eingangsbuchsen (Mehrkanalverständner, AV-Verständner usw.) über Audioverbindungskabel.

3 Buchse DIGITAL (CD) OUT COAXIAL (7)

Zum Anschlieben einer Audiokomponente über ein digitales Koaxialkabel.

4 Buchse DIGITAL (CD) OUT OPTICAL (7)

Zum Anschließen einer Audiokomponente über ein optisches Digitalkabel.

Hinweis

Nur die Audiosignale herkömmlicher CDs werden über die DIGITAL (CD) OUT-Anschlüsse (siehe 3 und 4 in der Abbildung) ausgegeben. Die Signale von Super-Audio-CDs können über die DIGITAL (CD) OUT-Anschlüsse nicht ausgegeben werden.

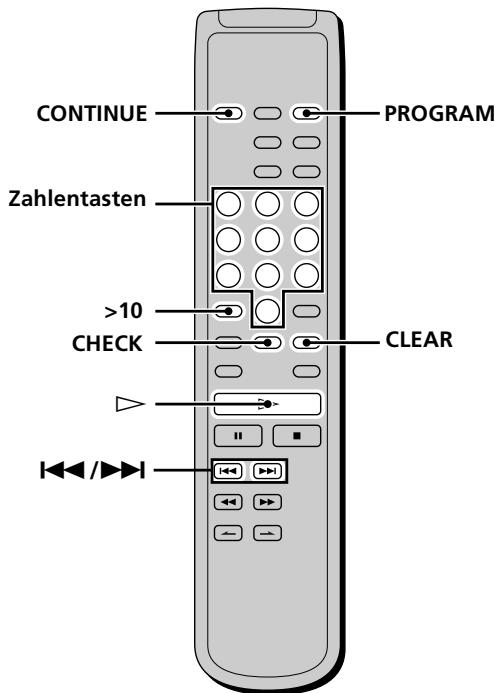

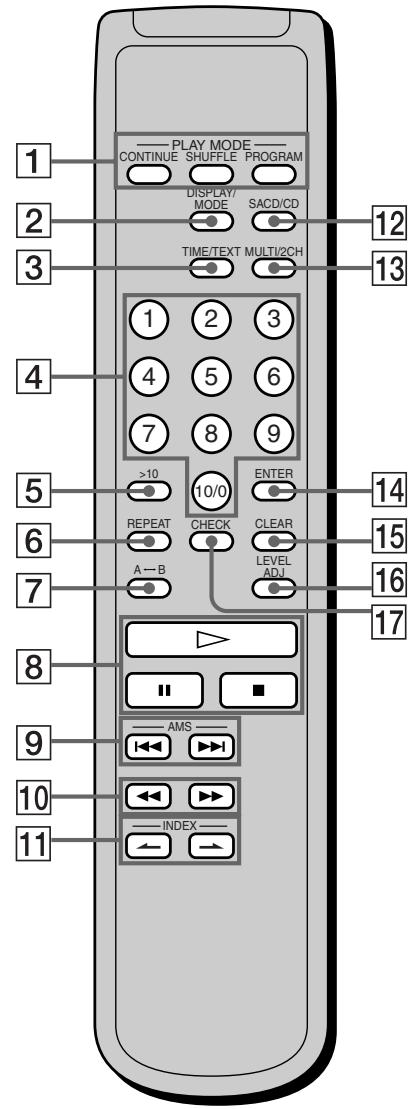

Beschreibung der Bedienelemente auf der Fernbedienung

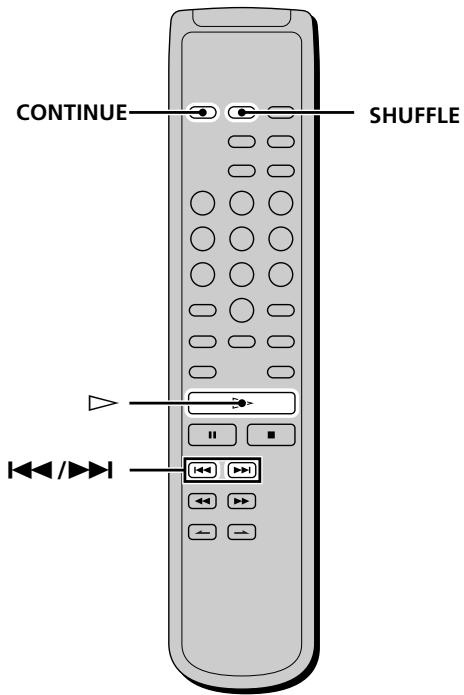

1 Taste CONTINUE (20)

Drücken Sie diese Taste im Modus Shuffle Play oder Programme Play, wenn Sie die normale Wiedergabe fortsetzen wollen.

Taste SHUFFLE (20)

Mit dieser Taste starten Sie die Wiedergabe in willkürlicher Reihenfolge (Shuffle Play).

Taste PROGRAM (21)

Mit dieser Taste starten Sie die Programmwiedergabe (Programme Play).

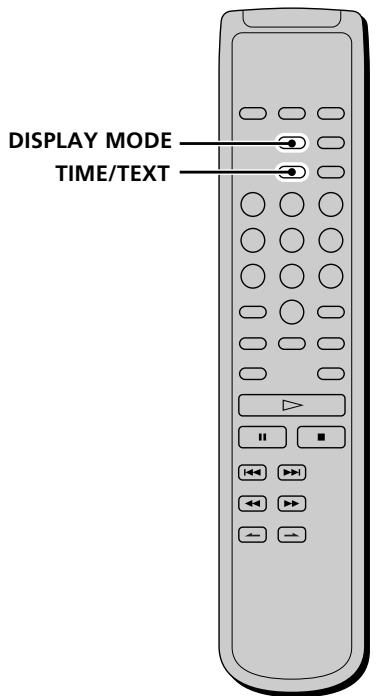

2 Taste DISPLAY MODE (16)

Drücken Sie diese Taste, um die Anzeigen im Display auszublenden.

3 Taste TIME/TEXT (15)

Mit jedem Tastendruck auf diese Taste erschreiben die Spieldauer des Titels, die gesamte Restspieldauer auf der CD oder die TEXT-Informationen im Display.

4 Zahlentasten (18)

Mit diesen Tasten geben Sie die Titelnummern ein.

5 Taste >10 (18)

Mit dieser Taste steuern Sie einen Titel mit einer Nummer über 10 an.

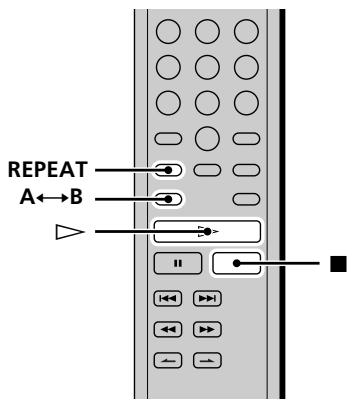

6 Taste REPEAT (19)

Drücken Sie diese Taste mehrmals, um alle Titel oder nur einen Titel auf einer CD mehrmals wiederzugeben.

Taste A←→B (20)

Mit dieser Taste wahlen Sie Repeat A-B Play (Wiederholung einer bestimmten Passage) aus.

8 Taste (14)

Mit dieser Taste starten Sie die Wiedergabe.

Taste II (14)

Mit dieser Taste schalten Sie in den Pausemodus.

Taste (14)

Mit dieser Taste stoppen Sie die Wiedergabe.

9 Tasten AMS I/▶(AMS: automatischer Musiksensor) (18)

Mit diesen Tasten können Sie einen bestimmten Titel ansteuern.

10 Tasten / (18)

Mit diesen Tasten können Sie innerhalb eines Titels eine bestimmte Passage ansteuern, die Sie wiedergeben wollen.

11 Tasten INDEX (18)

Mit diesen Tasten konnen Sie bei der Wiedergabe einer CD mit Indexsignalen eine mit einem Indesignal markierte Stelle ansteuern.

12 Taste SACD/CD (13)

Mit jedem Tastendruck auf diese Taste während der Wiedergabe einer Hybrid-CD wird die abzuspielende Schicht zwischen HD (Super Audio CD) und der normalen CD-Schicht umgeschaltet.

13 Taste MULTI/2CH (12)

Mit dieser Taste wahren Sie den Wiedergabebereich aus, wenn Sie eine Super-Audio-CD mit 2-Kanal- und Mehrkanal-Wiedergabebereich (Seite 13) einlagen.

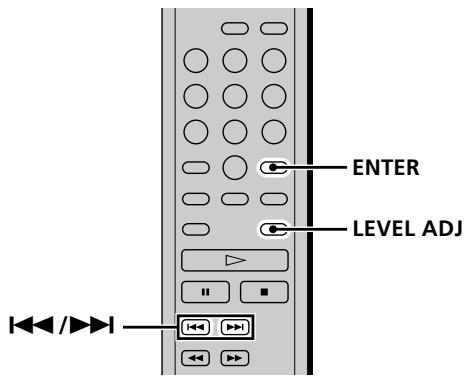

14 Taste ENTER (24)

Drücken Sie diese Taste, um die Auswahl zu bestätigten.

15 Taste CLEAR (21)

Mit dieser Taste konnen Sie einen programmierten Titel Löschen.

16 Taste LEVEL ADJ (24)

Mit dieser Taste stellen Sie die Ausgangspegelbalance für das Mehrkanal-Management ein (Seite 22).

17 Taste CHECK (21)

Mit dieser Taste können Sie die Programmreihenfolge anzeigen setzen.

Wiedergebn von CDs

In thisem Kapitel werden verzischendene Mogglichkeiten zum Wiedergeben von CDs erlautert.

Ko mpatible CD-Typen

Folgende CDs können mit diesen Player wiedergegeben werden.

Je nachdem, welcher CD-Typ wiedergegeben werden soll, wahlen Sie die entsprechende Anzeige mit Hilfe der Taste SACD/CD oder MULTI/2CH (Seite 14).

Klassifizierung nach Schichten

Super-Audio-CD (einschlichtige CD)

These CD verfügbar über eine einzige HD (hohe Dichte)-Schicht.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Wiedergabemodus für Super-Audio-CDs geschalte.

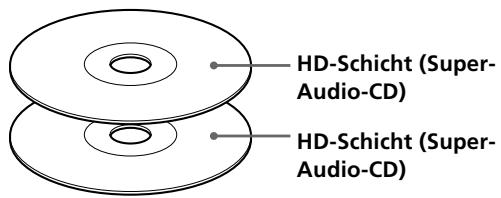

Super-Audio-CD (zweischichtige CD)

These CD verfügt über zwei HD-Schichten und bietet somit eine langere Spieldauer.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Wiedergabemodus für Super-Audio-CDs geschalte.

Da sich bei der zweischrichtigen CD beiden HD-Schichten auf einer Seite befinden, ist es nicht notwendig, die CD umzudrehen.

Herkömmliche CD

These CD ist das Standardformat.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Wiedergabemodus für herkömmliche CDs geschalte.

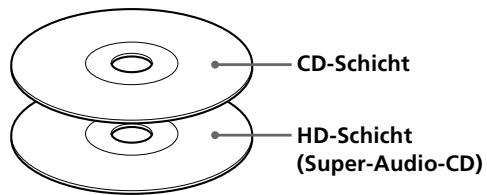

Super-Audio-CD + CD (Hybrid-CD)

These CD verfügt über eine HD-Schicht und eine CD-Schicht. Wahlen Sie mit SACD/CD die Schicht aus, die Sie wiedergeben halten wollen. Da sich beiden Schichten auf einer Seite befinden, ist es nicht notwendig, die CD umzudrehen. Die CD-Schicht können Sie auch mit einem herkömmlichen CD-Player wiedergeben.

Sie können die Standardwiedergabebereich auswahlen (HD-Schicht oder CD-Schicht).

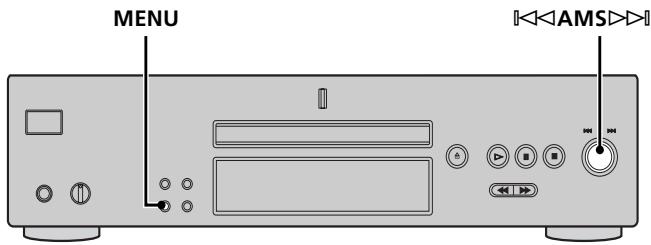

1 Drücken Sie im Stopmodus die Taste MENU.
2 Drehen Sie , bis „SACD/CD SEL" im Display erscheint.
3 Drucken Sie < AMS Der aktuelle Wiedergabebereich erscheint.
4 Drehen Sie MS , und wahlen Sie die gewünschtee Wiedergabebeschied aus. Drücken Sie dann erneut MS .

Klassifizierung nach Kanalkconfiguration der Super-Audio-CD

2-Kanal-Super-Audio-CD

These CD enthalt einen 2-Kanal-Wiedergabebereich.
Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den 2-Kanal-Wiedergabemodus geschalte.

Mehrkanal-Super-Audio-CD

These CD enthalt einen Mehrkanal-Wiedergabebereich. Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Mehrkanal-Wiedergabemodus geschählt.

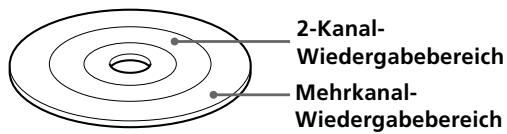

Super-Audio-CD mit 2-Kanal- und Mehrkanal-Wiedergabebereich

These CD enthalt einen 2-Kanal-Wiedergabebereich und einen Mehrkanal-Wiedergabebereich.

Wahlen Sie mit MULTI/2CH den Wiedergabebereich aus, den Sie horen wollen.

Sie können den Standardwiedergabebereich auswahlen (2-Kanal-Wiedergabebereich oder Mehrkanal-Wiedergabebereich).

1 Drücken Sie im Stopmodus die Taste MENU.
2 Drehen Sie MS 1 > 1 , bis „M/2CH SELECT" im Display erscheint.
3 Drucken Sie AMS>>I.

Der aktuelle Wiedergabebereich erscheint.

4 Drehen Sie < MS , und wahlen Sie den gewünschten Wiedergabebereich aus. Drucken Sie dann erneut < MS

Nicht kompatible CDs

Folgende CDs/DVDs können mit diesen Player nicht wiedergegeben werden. Wenn Sie versuchen, eine solche CD/DVD wiederzugeben, erscheidt die Fehlermeldung „TOC Error" oder „NO DISC", oder es wird kein Ton ausgegeben.

CD-ROM
DVD usw.

Wiedergeben einer CD

Im folgenden wird beschreiben, wie Sie die normale Wiedergabe starten können und welche Grundfunktionen bei der Wiedergabe zur Verfügung stehen.

1 Schalten Sie den Veränder ein. Drehen Sie die Lautstärke ganz herunter.
2 Stellen Sie mit dem Eingangswahlschalter am Verständner die Position für den CD-Player ein.
3 Schalten Sie den Player mit dem Schalter POWER ein.
4 Drücken Sie ≡ OPEN/CLOSE um das CD-Fach zu öffnen, und legen Sie eine CD in das Fach ein.

5 Drucken Sie
Die Wiedergabe startet ab dem ersten Titel. Wenn Sie die Wiedergabe ab einem bestimmten Titel starten wollen, drehen Sie < > , um die Titelnummer auszuwahlen, bevor Sie drucken.
6 Stellen Sie die Lautstärke am Verträker ein.

Grundfunktionen bei der Wiedergabe

Funktion	Taste
Stoppen der Wiedergabe	■
Unterbrechen der Wiedergabe (Pause)	■
Fortsetzen der Wiedergabe nach einer Pause	■ oder ▷
Ansteuern eines nachfolgenden Titels	Drehen Sie «<AMS>» im Uhrzeigersinn. Bei Verwendung der Fernbedienung drücken Sie ▷■.
Ansteuern des Anfangs des aktuellen Titels bzw. eines vorhergehenden Titels	Drehen Sie «<AMS>» gegen den Uhrzeigersinn. Bei Verwendung der Fernbedienung drücken Sie ▷■.
Auswerfen der CD	≌ OPEN/CLOSE

Wenn Sie den Player einschalten und bereits eine CDingelegt ist

Die Wiedergabe beginnnt automatisch. Wenn Sie einen handelsüblichen Timer anschließen, können Sie die Wiedergabe der CD zu einem beliebigen Zeitpunkt beginnen lassen.

So wahlen Sie bei einer Hybrid-CD die wiederzugebende Schicht aus (Seite 13)

Beenden Sie die Wiedergabe mit , und drücken Sie dann mehrmals SACD/CD, so daß die Anzeige „SACD" oder „CD" aufleuchtet.

So wahlen Sie den gewünschten Wiedergabebereich aus, wenn Sie eine Super-Audio-CD mit einem 2-Kanal- und einem Mehrkanal-Wiedergabebereich wiedergeben (Seite 13)

Stoppen Sie die Wiedergabe mit , und drücken Sie dann mehrmals MULTI/2CH, so daß „MULTI CH" oder „2 CH" angezeigt wird.

Hinweis

Erhöhen Sie während der Wiedergabe die Lautstärke ganz allmählich vom niedrigsten Pegel aus. Dieses Gerät gibt Bandbreiten außerhalb des normalen Hörbereichs unter Umständen nicht vollständig wieder. Dadurch kann es zu Schäden an den Lautspruchern oder zu Gehörschäden kommt.

Das Display

Im Display werden verschiedene Informationen über die CD bzw. den Titel angezeigt, der gerade wiedergegeben wird. In diesen Abschnitt wird erlautert, welche Informationen zur aktuellen CD und in den verschiedenen Modi angezeigt werden.

CD-Informationen beim Einlagen einer CD

Je nach CD, die gerade eingelegt wird, erscheint folgenden im Display:

2-Kanal-Super-Audio-CD

Mehrkanal-Super-Audio-CD
Während der Wiedergabe einer 5.1-KanalSuper-Audio-CD

oder
Während der Wiedergabe einer 5-Kanal-Super-Audio-CD

oder
Während der Wiedergabe anderer Super-Audio-CDs oder im Stopmodus

Herkömmliche CD

Anzeigen von Informationen im Stopmodus

Drucken Sie TIME/TEXT.

Im Display erscheinen die Gesamtzahl der Titel und die Gesamtspieldauer.

Gesamtzahl der Titel Gesamtspieldauer

Anzeigen von Informationen während der Wiedergabe

Drucken Sie TIME/TEXT.

Mit jedem Tastendruck auf diese Taste erschreiben die aktuelle Titelnummer und die verstrichene bzw. die Restspielduer deses Titels oder die gesamte Restspielduer auf der CD im Display. Wenn der Player eine Mehrkanal-Super-Audio-CD erkennt, werden die Kanalinformationen vor der Standardanzeige angezeigt.

Aktuelle Titelnummer und verstrichene Spieldauer des aktuellen Titels (Standardanzeige)

Ausschalten der Informationsanzeige im Display

Jedes Mal, wenn Sie während der Wiedergabe einer CD auf der Fernbedienung DISPLAY MODE drücken, wird das Display abwechselnd aus- und wieder eingeschaltet. Auch wenn Sie das Display ausgeschaltet haben, schaltet es sich ein, wenn Sie die Wiedergabe unterbrechen oder stoppen. Wenn Sie die Wiedergabe fortsetzen, schaltet sich das Display wieder aus. Vor dem Starten der Wiedergabe erscheint „DISPLAY OFF", wenn Sie mit DISPLAY MODE das Display ausschalten, und „DISPLAY ON", wenn Sie mit der Taste das Display einschalten.

Anzeigen der Informationen auf einer TEXT-CD

TEXT-CDs enthalten zusätzlich zu den Audiosignalen Informationen wie den Name der CD und den Name des Interpreten. Bei thisem Player konnen der Name der CD, der Name des Interpreten und der Name des aktuellen Titels als TEXT-Informationen angezeigt werden.

Wenn der Player eine TEXT-CD erkennt, erscheint „TEXT" im Display. Wenn auf einer TEXT-CD mehrere Sprachen aufgezeichnet sind, erscheint „MULTI-TEXT" im Display. Wenn Sie die Informationen in einer anderen Sprache anzeigen halten wollen,lesen Sieitte unter „Anzeigen der Informationen auf einer TEXT-CD in einer anderen Sprache" auf Seite 17 nach.

Anzeigen der Informationen auf einer TEXT-CD im Stopmodus

Drucken Sie TIME/TEXT.

Mit jedem Tastendruck auf diese Taste erscheint abwechselnd der Name der CD oder der Name des Interpreten im Display. Wenn Sie den Name des Interpreten auswahlen, erscheidt „ART.” im Display.

Vor dem Starten der Wiedergabe

Name der CD

Anzeigen der Informationen auf einer TEXT-CD während der CD-Wiedergabe

Der Name des aktuellen Titels erscheint. Wenn der Name der CD aus mehr als 15 Zeichen besteht, lauft der Name durch das Display, und danach werden die ersten 14 Zeichen ständig im Display angezeigt. Wenn der Player eine Mehrkanal-Super-Audio-CD erkennt, werden die Kanalinformationen vor der Spieldauer des aktuellen Titels angezeigt.

- Wahlend der Wiedergabe einer CD Name des Titels

Spieldauer des aktuellen Titels

Restspieldauer des aktuellen Titels

Restspieldauer der CD

Tastendruck TIME/TEXT

Hinweise

• Bei einigen CDs werden möglicherweise nicht alle Zeichen im Display angezeigt.
• Mit diesen Player können nur die Name von CDs, Interpreten und Titeln von TEXT-CDs angezeigt werden. Andere Informationen können nicht angezeigt werden.

Anzeigen der Informationen auf einer TEXT-CD in einer anderen Sprache

Sie können die Sprache, in der die Informationen angezeigt werden, wechseln, wenn die TEXT-CD über die Mehrsprachenfunktion verfügbar. Wenn der Player eine solche TEXT-CD erkennt, erscheidt „MULTI-TEXT" im Display. Wechseln Sie die Sprache wie im folgenden beschreiben.

1 Drücken Sie im Stopmodus MENU.
2 Drehen Sie MS , bis „LANGUAGE" im Display erscheint.
3 Drucken Sie < MS>>I.

Die zur Zeit ausgewählte Sprache (English, Französisch, Deutsch usw.) blinkt. Wenn der Player die Sprache auf einer TEXT-CD nicht anzeigen kann, erscheint im Display „Other Lang".

4 Drehen Sie MS bis die gewünschte Sprache im Display erscheint.
5 Drucken Sie AMS>>I.

Nach einigen Sekunden erschinen die Informationen in der ausgewählten Sprache.

Ansteuern eines bestimmten Titels

Im Stopmodus und während der Wiedergabe können Sie jederzeit einen bestimmten Titel ansteuern.

Zum Ansteuern	Gehen Sie folgendermaßen vor:
Des nachsten oder nachfolgender Titel	Drehen Sie ↓AMS ↓ im Uhrzeigersinn, bis Sie den gewünschten Titel gefunden haben. Auf der Fernbedienung drücken Sie so oft ↓, bis Sie den Titel gefunden haben.
Des aktuellen oder vorhergehender Titel	Drehen Sie ↓AMS ↓ gegen den Uhrzeigersinn, bis Sie den gewünschten Titel gefunden haben. Auf der Fernbedienung drücken Sie so oft ↓, bis Sie den Titel gefunden haben.
Eines bestimmen Titels direkt	Drehen Sie ↓AMS ↓, bis Sie die Nummer des gewünschten Titels gefunden haben. Auf der Fernbedienung drücken Sie so oft ↓ oder ↓, bis Sie den Titel gefunden haben.

Direktes Ansteuern eines Titels durch Eingabe der Titelnummer

Geben Sie die Titelnummer mit der/n Zahlentaste(n) ein.

So geben Sie eine Titelnummer über 11 ein.

1 Drucken Sie >10
2 Geben Sie die Ziffern der Titelnummer ein.
Wenn Sie 0 eingeben wollen, drücken Sie 10/0.

Beispiele:

• Zum Wiedergegeben von Titelnummer 30 drücken Sie >10 , dann 3 und 10/0 .
• Zum Wiedergegeben von Titelnummer 100 drücken Sie zweimal >10 , dann 1 und zweimal 10/0 .

Ansteuern einer bestimmten Passage in einem Titel

Sie konnen während der Wiedergabe einer CD und im Pausemodus eine bestimmte Stelle in einem Titel ansteuern.

Ansteuern einer bestimmten Stelle, während der Ton wiedergegeben wird (Suchen)

Halten Sie während der Wiedergabe / gedrückt.

Während des Vorwärts- bzw. Rückwartssuchens wird der Ton mit Unterbrechungen wiedergegeben.

Lassen Sie die Taste los, sobald Sie die gewünschte Stelle gefunden haben.

Ansteuern einer bestimmten Stelle mit Hilfe der Zeitanzeige (Suchen mit hoher Geschwindigkeit)

Halten Sie im Pausemodus / gedrückt.

Der Wiedergabeton ist nicht zu horen.

Wenn "Over!!" im Display erscheint

Das Ende der CD ist erreicht. Drücken Sie oder um wieder zurückzuschalten.

Hinweis

Bei Titeln, die nur ein paar Sekunden lang sind, wird der Ton beim Suchen unter Umständen nicht wiedergegeben. In dieser Fall können Sie die gewünschte Stelle eventuell nicht richtig ansteuern.

Ansteuern einer bestimmten Stelle mit der Indexfungktion (Indexsuche)

Drücken Sie während der Wiedergabe oder im Pausemodus mehrmals INDEX- oder INDEX

Wasist ein INDEX?

Auf einigen Super-Audio-CDs oder CDs sind die Titel oder die gesamte CD mit Hilfe von Indexmarkierungen in keinere Einheiten unterteilt. Dies ist besonders nützlich, wenn Sie eine bestimmte Stelle in sehr langen Titeln, wie sie zum Beispiel bei klassischer Musik*häufiger vorkommen, ansteuern wollen. Die Indexsuchfunktion kann nur bei im Handel erhältlichen, indizierten CDs verwendet werden. Ob eine CD indiziert ist, ist normalerweise auf der Hülle angegeben.

Ansteuern einer Passage durch Einstellen eines Zeitpunkts im Titel (Time Search)

1 Wahlen Sie mit I< I (oder drehen Sie I< AMS I) den gewünschten Titel im Stopmodus aus.
2 Stellen Sie mit / den Zeitpunkt ein, an dem die Wiedergabe starten soll. Achten Sie damit auf die Anzeige im Display.

Sie können den Zeitpunkt ab dem Anfang des gewünschten Titels einstellen, wenn Sie zuerst drücken, und den Zeitpunkt vom Ende des gewünschten Titels zurückgerechnet, wenn Sie zuerst drucken.

3 Drucken Sie

Die Wiedergabe beginnt am angegebenen Zeitpunkt im Titel.

Wiederholte Wiedergabe von Titeln

Sie können eineGPCoder bestimmtePassagen daraufwiederholtwiedergebn lessen. Diese Funktion steht auch bei Shuffle Play zum Wiederholen aller Titel in willkürlicher Reihenfolge (Seite 20) und bei Programme Play zum Wiederholen aller Titel in einem Programm (Seite 21) zur Verfugung.Außerdem konnen Sie eine bestimmte Passage in einem Titel wiederholt wiedergegeben lessen.

Hinweis

Wenn Sie den Player aussalten oder das Netzkabel * losen , speichert der Player die letzte Einstellung für die wiederholte Wiedergabe (_,Repeat All'' oder _,Repeat 1''), so daß beim nächsten Einschalten des Players die gespeicherte Einstellung wieder in Kraft tritt. Die Einstellung für „Repeat A-B Play" wird dagegen gelöscht, wenn Sie den Player aussalten oder das Netzkabel * losen .

Wiederholte Wiedergabe aller Titel auf einer CD (Repeat All Play)

Drücken Sie einmal REPEAT und dann

"REPEAT" erscheint im Display, und die wiederholte Wiedergabe aller Titel beginnt.

In welcher Reihenfolge die Titel wiederholt wiedergegeben werden, hangt vom gewählten Wiedergabemodus ab.

Wiedergabemodus	Wiederholungsreihenfolge
Normale Wiedergabe (Seite 14)	Alle Titel in der Originalreihenfolge
Shuffle Play (Seite 20)	Alle Titel in willkürlicher Reihenfolge
Programme Play (Seite 21)	Alle Titel im Programm in der programmierten Reihenfolge

So annullieren Sie Repeat All Play

Drücken Sie REPEAT so oft, bis „REPEAT“ ausgeblendent wird.

Wiederholte Wiedergabe des aktuellen Titels (Repeat 1 Play)

Während der Wiedergabe des gewünschten Titels drücken Sie REPEAT so oft, bis „REPEAT 1" im Display erscheint.

Die wiederholte Wiedergabe des aktuellen Titels beginnt.

So annullieren Sie Repeat 1 Play

Drücken Sie REPEAT so oft, bis „REPEAT 1" ausgeblendent wird.

Wiederholte Wiedergabe einer bestimmten Passage in einem Titel (Repeat A-B Play)

Sie können eine bestimmte Passage in einem Titel wiederholt wiedergeben setzen. Beachten Sieitte, daß sich die angegebene Passage innerhalb eines Titels befinden muß.

1 Drücken Sie während der Wiedergabe am Anfangspunkt (Punkt A) der wiederholt wiederzugebenden Passage die Taste A B .

"REPEAT" erscheint, und "A" blinkt im Display.

2 Lassen Sie den Titel weiter wiedergeben (oder drücken Sie ), um das Ende (Punkt B) der gewündsten Passage anzusteuern, und drücken Sie dann die Taste A B.

"REPEAT A-B" erscheint im Display, und die wiederholte Wiedergabe der angegebenen Passage beginnt.

So annullieren Sie Repeat A-B Play

Drucken Sie REPEAT.

Festlegen eines neuen Anfangs- und Endpunkts während eat A-B Play

Sie können den aktuellen Endpoint als neuen Anfangspunkt definieren und dann einen neuen Endpoint festlegen, um eine Passage direkt nach der aktuellen Passage wiederholt wiedergeben zu halten.

1 Drucken Sie während Repeat A-B Play die Taste A B

Der aktuelle Endpunkt wird zum neuen Anfangspunkt (Punkt A).

"REPEAT" leuchtet auf, und „A“ blinkt im Display.

2 Steuern Sie den neuen Endpunkt (Punkt B) an, und drücken Sie die Taste A B .

"REPEAT A-B" leuchtet auf, und der Player beginnt mit der wiederholten Wiedergabe der neu definierten Passage.

Wenn Sie wieder am Anfangspunkt A starten wollen, drücken Sie während Repeat A B Play.

Wiedergeben von Titeln in willkürlicher Reihenfolge

(Shuffle Play)

Wenn Sie Shuffle Play wahlen, gibt der Player alle Titel auf der CD in willkürlicher Reihenfolge wieder.

1 Drücken Sie im Stopmodus SHUFFLE.

2 Drucken Sie

Shuffle Play beginnt.

Die Anzeige „[3]“ entscheid, während der Player die Titel „mischt" (engl. „shuffle" ). Die Wiedergabe wird beendet, sobald alle Titel einzelmal wiedergegeben wurden.

So setzen Sie die normale Wiedergabe fort

Drucken Sie CONTINUE.

Sie können während Shuffle Play einen bestimmen Titel teuern.

Drucken Sie I/

Steuern Sie mit den nachsten Titel bzw. mit den Anfang des aktuellen Titels an. Der Player schaltet nicht zurück zu Titeln, die bereits wiedergegeben wurden.

Zusammenstellen eines eigenen Programms

(Programme Play)

Sie können die Titel auswahlen, die Ihnen besonders gefallen und diese in der gewündschen

Wiedergabereihenfolge zu einem Programm zusammenstellen. Ein solches Programm kann aus bis zu 32 Titeln bestehen (ellerarf maximal eine Gesamtspieldauer von 999 Minuten und 59 Sekunden aufweisen).

1 Drücken Sie im Stopmodus PROGRAM.

"PROGRAM" erscheint im Display.

2 Geben Sie die Titelnummer mit den Zahlentasten ein.

Wenn Sie eine falsche Titelnummer eingegeben haben

Löschen Sie die Titelnummer mit CLEAR, und geben Sie die richtige Titelnummer mit den Zahlentasten ein.

So wahlen Sie eine Titelnummer über 11 aus Drücken Sie >10 (Seite 18).

3 Wollen Sie weitere Titel programmieren, gehen Sie wie in Schritt 2 erläutert vor.

Jedesmal, wenn Sie eine Titelnummer eingeben, erscheint die Gesamtspieldauer des Programms im Display.

4 Drucken Sie

Programme Play beginnt.

So setzen Sie die normale Wiedergabe fort

Drücken Sie CONTINUE.

Das Programm bleibt gespeichert, auch wenn Programme Play beendet ist.

Drücken Sie , wenn Sie das Programm ab dem Anfang erneut wiedergeben都会. Das Programm bleibt gespeichert, auch wenn die Wiedergabe beendet ist.

Hinweis

Wenn Sie den Player ausschalten, das Netzkabel losen oder OPEN/CLOSE drucken, wird das Programm gelscht.

Überprüfen des Programms

Drücken Sie vor oder während der Wiedergabe die Taste CHECK.

Mit jedem Tastendruck werden die Titelnummern in der programmierten Reihenfolge im Display angezeigt. Wenn Sie während der Wiedergabe CHECK drucken, erscheidt die Nummer des{nachsten Titels nach dem Titel, der gerade wiedergegeben wird.

Ändern des Programms

Im Stopmodus können Sie das Programm ändern.

Funktion	Vorgehen:
Löschen eines Titels	1 Drücken Sie CHECK so oft, bis die Nummer des zu löschemden Titels erscheint.2 Drücken Sie CLEAR.
Löschen des jeweils letzten Titels im Programm	Drücken Sie CLEAR.Mit jedem Tastendruck auf CLEAR wird der letzte Titel des Programms gelöscht.
Anfügen eines Titels ans Ende des Programms	Wahlen Sie mit ↓/▶ den Titel aus, den Sie hinzufugen wollen, und drücken Sie dann PROGRAM. Auf der Fernbedienung drücken Sie die Zahlentaste für den hinzuzufugenden Titel.
Löschen aller Titel	Halten Sie CLEAR oder ■ etwa 2 Sekunden lang gedrückt, bis „Prog CLEAR" im Display erscheint.

Wiedergeben einer Mehrkanal-Super-Audio-CD

Mit Hilfe des Mehrkanal-Managements stellt der Player den Wiedergabemodus einer Super-Audio-CD mit dem in den Player integrierten DSD-DSP je nach Anordnung und Höhe der Laufsprecher ein.

BeispielfurLaatsprecheranordnung

So stellen Sie das Mehrkanal-Management ein:

1 Wahlen Sie einen voreingestellen Wiedergabemodus aus (für 2-Kanal- oder Mehrkanal-Wiedergabe).
2 Stellen Sie die Ausgangspiegelbalance der einzelnen Lautsprecher ein (nur wenn Sie den Mehrkanal-Wiedergabemodus auswahlen).

Hinweise

• These Funktionen stehen nur bei der Wiedergabe von Super-Audio-CDs zur Verfügung.
• Die Ausgangspegelbalance laßt sich je nach ausgewähltem Modus für die Lautsprecheranordnung nicht einstellen.

Auswahlen des 2-Kanal-Wiedergabemodus

1 Drucken Sie MENU.
2 Drehen Sie 1 1 AMS , bis „2CH SPK MODE" im Display erscheint.
3 Drucken Sie Der Wiedergabemodus erscheint im Display.

Wiedergabemodus	Vordere Lautsprecher	Tiefstonlautsprecher
2CH Direct	Jedes Signal wird direkt von den vorderen Lautsprechern ausgegeben. Über den Tiefstonlautsprecher wird kein Signal ausgegeben.
2CH + SW	○	○

4 Drehen Sie 1 1 AMS , bis der gewünschte Modus im Display erscheint.
5 Drucken Sie

Um zur normalen Anzeige zurückzuschalten, drücken Sie MENU.

Hinweis

Sie können diese Funktion nicht ausführten, wenn sich der Player im CD- oder Mehrkanal-Wiedergabemodus befindet. Diese Funktion steht nur zur Verfügung, wenn sich der Player im Wiedergabemodus für 2-Kanal-Super-Audio-CDs befindet, das CD-Fach offen ist oder keine CDs in den Player einlegecht sind.

Auswahlen des Mehrkanal-Wiedergabemodus

1 Drucken Sie MENU.
2 Drehen Sie 1 1 AMS , bis "MCH SPK MODE" im Display erscheint.
3 Drucken Sie MSA Der Wiedergabemodus erscheint im Display.

Wiedergabemodus	Vordere Laufsprecher	Mittlerer Laufsprecher	Surround- Laufsprecher	Tiefston- Laufsprecher
MCH Direct	Jedes Signal wird direkt von den einzelnen Laufsprechem ausgegeben.
5 - Large + SW	Large	Large	Large	○
5 - Large	Large	Large	Large	—
5 - Small + SW	Small	Small	Small	○
FRT - Large +SW	Large	Small	Small	○
FRT - Large	Large	Small	Small	—
No - CNTR + SW	Large	—	Large	○
No - CNTR	Large	—	Large	—

Hinweise zu großen („Large“) bzw. klinen („Small“) Lautsprechern

Ein großer Laufsprecher (,Large^ ) kann Basse kraftvoll wiedergeben. Wenn Sie für die SurroundLaufsprecher „Small" auswahlen, werden die Basse der Surround-Laufsprecher von den vorderen Laufsprechem und/oder dem Tiefsttonlaufsprecher reproduziert. Im Normalfall wahlen Sie "MCH Direct" oder die Einstellungen, bei denen für alle Laufsprecher „Large" definiert wird (z. B. ,5 - Large + SW^ ,,5 - Large^ ). Wenn Tonstörungen auftreten oder der Mehrkanalton während der Wiedergabe einer Mehrkanal-SuperAudio-CD nicht deutlich zu horen ist,ändern Sie die Einstellungen der betreffenden Laufsprecher in „Small".

4 Drehen Sie AMS , bis der gewünschte Modus im Display erscheint.

5 Drucken Sie

Um zur normalen Anzeige zurückzuschalten, drücken Sie MENU.

Hinweise

• Das Mehrkanal-Management steht nicht zur Verfügung, wenn Sie „MCH Direct" auswahlen (Sie konnen die Ausgangspiegelbalance der einzelnen Lautsprecher nicht einstehen).
• Die Einstellung für die Laufsprecher vorn wird automatisch auf „Large" gesetzt, wenn Sie für den Tiefsttonlautsprecher „—“ einstehen.
• Wenn Sie einen Titel wiedergeben, der kein LFE-Signal* enthalt, wird für den Tiefstonlautsprecher kein Signal ausgegeben. Wenn Sie „MCH Direct", „5 - Large + SW" oder „No - CNTR + SW" wahren, wird vom Tiefstonlautsprecher kein Signal ausgegeben. Wenn Sie dagegen „5 - Small + SW" oder „FRT - Large + SW" wahren und die Laufsprechereinstellung auf „Small" gesetzt ist, werden die Bässe über den Tiefstonlautsprecher ausgegeben.
• LFE: Niederfrequenzverständung (angezeigt durch „1 CH")
• Sie können diese Funktion nicht ausführten, wenn sich der Player im CD- oder Mehrkanal-Wiedergabemodus befindet. Diese Funktion steht nur zur Verfügung, wenn sich der Player im Wiedergabemodus für 2-Kanal-Super-Audio-CDs befindet, das CD-Fach offen ist oder keine CDs in den Player eingelegt sind.
• Wenn Sie einen anderen Wiedergabemodus als „2CH Direct" oder „MCH Direct" mit dem Mehrkanal-Management wahren,ändert sich die Klangverteilung zu den Laufsprechern, ein Absinken der Gesamtlautstärke bewirken kann. In this fall regeln Sie die Lautzstärke mit dem Lautstärkeregler des angeschlossenen Verständers.

Einstellen der Ausgangspiegelbalance der einzelnen Laufsprecher

Folgende Optionen können Sie über das Mehrkanal-Management einstellen:

CNTR BALANCE

Die relative Ausgangspegelbalance zwischen den vorderen Laufsprechern (FRONT L/R) und dem mittleren Laufsprecher (CENTER)

SURR BALANCE

Die relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und den Surround-Lautsprechern (SURR L/R)

SW BALANCE

Die relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und dem Tiefsttonlautsprecher (SUB WOOFER)

Hinweis

Eine Einstellungen sind je nach ausgewähltem Mehrkanal-Wiedergabemodus nicht möglich.

Einstellen der Ausgangspegelbalance am Bedienfeld vorne am Player

Sie können die Ausgangspegelbalance der einzelnen Laufsprecher einstellen, während Sie den Wiedergabeton horen. Die Einstellung ist auch möglich, wenn Sie im Stopmodus den Testton horen.

1 Drucken Sie MENU.
2 Drehen Sie , bis „LEVEL ADJUST" im Display erscheint.
3 Drucken Sie AMS .
Fahrenheit Sie wahrend der Wiedergabe mit Schritt 6 fort.
4 Drehen Sie < MS , bis „TONE ON" im Display erscheint.

5 Drucken Sie AMS>>I.

Der Testton wird nacheinander von den Lautsprechern ausgegeben, und der entsprechende Lautsprechertype erscheint im Display.

6 Drehen Sie 1 1 AMS , bis die gewünschte Option im Display erscheint.

Wahlen Sie „CNTR BALANCE“, „SURR BALANCE“ oder „SW BALANCE“ aus.

Hinweis

Wenn Sie den Tiefstonlautsprecher im Mehrkanal-Wiedergabemodus auf „—“ stellen (Seite 22), kann „SW BALANCE" nicht gewählt werden. Analog kann „CNTR BALANCE" bzw. „SURR BALANCE" nicht gewählt werden, wenn Sie den entsprechenden Lautsprecher auf „—“ setzen.

7 Drucken Sie MSA>>I.

Die Anzeige zum Einstellen der Balance erscheint. Im Stopmodus wird der Testton vom ausgewählten Lautsprecher ausgegeben.

Beispiel: Wenn Sie im Stopmodus „SURR BALANCE" auswahlen, wird der Testton von den vorderen Lautsprechern und den Surround-Lautsprechern ausgegeben.

8 Drehen Sie 1 1 AMS , und stellen Sie den Ausgangspiegel ein.

9 Drucken Sie

Der Player schaltet wieder in den Status in Schritt 6 zurück.

Weitere Einstellungen gehen Sie wie in Schritt 6 bis 9 erläutert vor.

10 Drücken Sie MENU, wenn das Einstellen abgeschlossen ist.

Im Display erscheint wieder die normale Anzeige.

Einstellen des Ausgangspegels mit der Fernbedienung

Sie konnen den Ausgangspegel der einzelnen

Laatsprecher mit der mitgelieferten Fernbedienung von der Hörposition aus einstellen.

1 Drücken Sie während der Wiedergabe oder im Stopmodus LEVEL ADJ.

Fahren Sie während der Wiedergabe mit Schritt 4 fort.

2 Drucken Sie I_▲/▶I so oft, bis „TONE ON" im Display erscheint.
3 Drucken Sie ENTER.

Der Testton wird nacheinander von den Lautsprechern ausgegeben, und der entsprechende Lautsprecher erscheint im Display.

4 Drücken Sie / so oft, bis die gewünschte Option im Display erscheint.

Wahlen Sie „CNTR BALANCE“, „SURR BALANCE“ oder „SW BALANCE“ aus.

Hinweis

Wenn Sie den Tiefstonlautsprecher im Mehrkanal-Wiedergabemodus auf „—“ stellen (Seite 22), kann „SW BALANCE" nicht gewählt werden. Analog kann „CNTR BALANCE" bzw. „SURR BALANCE" nicht gewählt werden, wenn Sie den entsprechenden Lautsprecher auf „—“ setzen.

5 Drucken Sie ENTER.

Die Anzeige zum Einstellen der Balance erscheint. Im Stopmodus wird der Testton vom ausgewählten Lautsprecher ausgegeben.

Beispiel: Wenn Sie im Stopmodus „SURR BALANCE" auswahlen, wird der Testton von den vorderen Lautsprechern und den Surround-Lautsprechern ausgegeben.

6 Drücken Sie mehrmals I < I / I , um den Ausgangspiegel einzustellen.

7 Drucken Sie ENTER.

Der Player schaltet wieder in den Status in Schritt 4.3zurück.

Weitere Einstellungen gehen Sie wie in Schritt 4 bis 7 erläutert vor.

8 Drücken Sie LEVEL ADJ, wenn das Einstellen abgeschlossen ist.

Im Display erscheint wieder die normale Anzeige.

Weitere Informationen

In diesen Kapitel finden Sie weitere Informationen zu Ihr Super-Audio-CD-Player, die Sie beachten sollenen, damit Sie lange Freude an diesen Gerät haben.

Sicherheitsmaßnahmen

Sicherheit

• Vorsicht — Die Verwendung optischer Instrumente zusammen mit diesen Produkt stellt ein Gesundheitsrisiko für die Augen dar.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose, und setzen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
• Das Netzkabelarf Nur von einem qualifizierten Kundendienst ausgetauscht werden.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

Stromversorgung

• Bevor Sie den CD-Player in Betriebnehmen, überprüfen Sieitte, ob die Betriebsspannung des CD-Players Ihrer lokalen Stromversorgung entspricht. Die Betriebsspannung ist auf dem Typenschild halten am CD-Player verzeichnet.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wenn Sie den CD-Player länger Zeit nicht benutzen wollen,ziehen Sieitte das Netzkabel aus der Netzsteckdose.Ziehen Siethereim am Stecker,nie am Kabel selbst.

Aufstellort

• Stellen Sie den CD-Player an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Gerät kein Wärmestau bildet.
• Stellen Sie den CD-Player nicht auf eine weiche Oberfläche wie zum Beispiel einen Teppich. Dadurch konnten die Lüftungsöffnungen an der Unterseite blockiert werden.
• Stellen Sie den CD-Player nicht in der Höhe von Wärmequellen oder an Orten auf, an denen er direktem Sonnenlicht, überfällig viel Staub oder Mechanischen Erschüttungen ausgesetzt ist.

Niederschlag von Kondenswasser

• Wird der CD-Player direkt von einem kalten in einen warmen Raum gebracht oder in einem sehr feuchten Raum aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen. In thisem Falle Funktioniert der CD-Player unter Umständen nicht mehr richtig. Nehmen Sie dann die CD Heraus, und setzen Sie den CD-Player etwa eine Stunde lang eingeschaltet stehen, bis die Feuchtigkeit verdunst ist.
• Beim Einsatzen sind möglicherweise Störgeräusche zu horen, während die CD in den Super-Audio-CD-Player eingegeben wird. Dies ist keine Fehlfunktion.

Einstellen der Lautstärke

• Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage oder eine Stelle ohne Tonsignale wiedergegeben wird. Wenn danach wieder eine sehr laute Passage folgt, können die Laufsprecher beschädigt werden.

Sicherheitsmaßnahmen

Einlagen einer CD

• In manchen Fälle horen Sie ein Transport- oder ein anderes mechanisches Gerausch vom Gerät. Dies zeigt an, daß der CD-Player den internen Mechanismus automatisch an die eingelegte CD anpaft.

Auch wenn Sie eine verzogene CD einlagen, kann es sein, daß ein mechanisches Gerausch zu horen ist.

Reinigung

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeucht haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

• Nehmen Sie unbedingt die CD aus dem Fach.
• Achten Sie darauf, das CD-Fach zu schreiben.

Wenn Sie zu Ihr dem CD-Player Fragen haben oder Probleme daran auftreten, wenden Sie sichitte an ihren Sony-Handler.

Hinweise zu CDs

Umgang mit CDs

• Fassen Sie CDs nur am Rand an, damit sie nicht verschmutzen. Berühren Sie nicht die Oberfläche einer CD.
• Kleben Sie weder Papier noch Klebeband auf CDs.

• Verwenden Sie ausschließlich runde CDs. Wenn Sie anders geformte CDs verwenden, zum Beispiel stern- oder herzfürmige oder quadratische CDs, kann der Player beschädigt werden.
• Verwenden Sie keine CDs mit Aufklebern jeglicher Art, wie sie bei gebrauchten CDs oder Leih-CDs zu finden sind.

Aufbewahren von CDs

• Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslüssen aus.
• Bewahren Sie CDs nach der Wiedergabe immer in ihrer Hülle auf. Wenn Sie CDs ohne Hülle übereinanderlagen, können die CDs beschädigt werden.

Einlagen von CDs in das CD-Fach

• Achten Sie daraufuf, daß die CD fest im CD-Fach sitzt.
  Andernfalls können der Player und die CD beschädigt werden.

Reinigung

• Wenn die CD durch Fingerabdrücker oder Staub verschmutzt ist, kann sich die Qualität des Audioausgabesignals verringn.
• Reinigen Sie die CD vor dem Abspielen mit einem Reinigungstuch. Wischen Sie darauf von der Mitte nach außen.

• Reinigen Sie die CD mit einem weichen Tuch, das Sie leicht mit Wasser angefeucht haben. Wischen Sie sie anschließend mit einem trockenen Tuch trocken.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Reinigungsmittel für Schallplatten oder Antistatik-Sprays.

Hinweise zur Wiedergabe von CD-Rs/CD-RWs

• Auf CD-R-/CD-RW-Laufwerken bespiefte CDs können aufgrund von Kratzern, Verschmutzungen, den Aufnahmebedingungen oder den Laufwerkseigenschaften möglicherweise nicht wiederergegeben werden. Auch CDs, die nach der Aufnahme nicht abgeschlossen wurden, konnen nicht wiederergegeben werden.

Musik-CDs mit Urheberrechtsschutzcodierung

Dieses Produkt ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen.
Seit neuestem bringen einige Schallplattenfirmen Musik-CDs mit Kopierschutztechnologien auf den Markt. Beachten Sieitte, dass einige dieser CDs nicht dem CD-Standard entsprechen und mit thisem Produkt möglicherweise nicht wiedergegeben werden konnen.

Störungsbehebung

Sollten an Ihr gemäß Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an ihren Sony-Handler.

EsistkeinTonzuhoren.

Überprüfen Sie, ob das Gerät korrekt angeschlossen ist.
Überprüfen Sie, ob Sie den Verständner korrekt eingestellt haben.
→ Wenn Sie die Kopfhörer benutzen, stellen Sie die Lautstärke mit PHONE LEVEL ein.

Über die DIGITAL (CD) OUT-Anschlüsse wird kein Ton ausgegeben.

Die Audiosignale von Super-Audio-CDs werden nicht über die DIGITAL (CD) OUT-Anschlüsse ausgegeben.

Die CD wird nicht abgespielt.

EswoulderekeineCDindenPlayeringelegt.
Die CD wurde mit der falschen Seite nach oben in das Fach eingelegt.
Legen Sie die CD mit der beschrifteten Seite nach oben in das CD-Fach ein.
Die CD wurde schrag eingelegt. Legen Sie die CD erneut ein.
Reinigen Sie die CD (siehe Seite 26).
Im Gerät hat sich Feuchtigkeit niedergeschlagen. Nehmen Sie die CD Heraus, und setzen Sie das Gerät etwa eine Stunde lang eingeschaltet.
Eine nicht kompatible CD wurde in das CD-Fach eingelegt (siehe Seite 13).

Die Fernbedienung Funktioniert nicht.

Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Gerät.
Richten Sie die Fernbedienung auf den Fernbedienungssensor am Player.
Tauschen Sie alle Batterien in der Fernbedienung gegen neue aus, wenn sie zu schwach sind.

Über die Buchse SUB WOOFER wird kein Ton ausgegeben.

Wahlen Sie einen Wiedergabemodus, bei dem das Tiefstlonlautsprecher-Signal von der Buchse SUB WOOFER ausgegeben wird. Die Modusanzeige erscheint mit „+SW" (Seite 22) wenn solch ein Modus gewählt ist.
Wenn Sie einen Titel wiedergeben, der kein LFE-Signal enthalt, werden über die Buchse SUB WOOFER nur Signale ausgegeben, wenn Sie für den Mehrkanal-Wiedergabemodus „5 - Small + SW" oder „FRT - Large + SW" wahren (Seite 22).

Technische Daten

Bei Wiedergabe einer Super-Audio-CD

Wiedergabefrequenzbereich

2 Hz bis 100 kHz

Frequenzgang

2 Hz bis 50 kHz (-3 dB)

Dynamikbereich

mindestens 104 dB

Gesamte harmonische Verzerrung

maximal 0,0018 %

Gleichlaufschwankungen

maximal Wert der Meßgrenze

(± 0,001% Spitzenpegel)

Bei Wiedergabe einer CD

Frequenzgang

2 Hz bis 20 kHz

Dynamikbereich

mindestens 99 dB

Gesamte harmonische Verzerrung

maximal 0,002%

Gleichlaufschwankungen

maximal Wert der Meßgrenze

(± 0,001% Spitzenpegel)

Ausgang

	Buchsentyp	Ausgangspiegel	Lastimpedanz
ANALOG OUT	Cinch-buchsen	2 V effektiver Mittelwert (bei 50 kOhm)	Über 10 kOhm
DIGITAL (CD) OUT OPTICAL*	Quadrati-sche, optische Ausgangsbuchse	-18 dBm	(Laser-Wellenlänge: 660 nm)
DIGITAL (CD) OUT COAXIAL*	Koaxial-ausgangsbuchse	0,5 Vp-p	75 Ohm
PHONES	Stereo-Klinkenbuchse	10 mW	32 Ohm

*Nur Ausgabe der Audiosignale von CDs

Allgemeines

Laser

Halbleiter-Laser

(Super-Audio-CD: = 650nm

(CD: = 780nm)

Emissionsdauer: kontinuierlich

Leistung der Laser-Strahlung:

5,47 uW bei 650 nm

*Gemessen im Abstand von etwa 200 mm von der Linsenoberfläche am optischen Sensorblock.

Betriebsspannung

230 V Wechselstrom, 50/60 Hz

Leistungsaufnahme

25 W

Abmessungen (B/H/T)

430× 111× 283mm

einschließlich vorstehender Teile und Bedienelemente

Gewicht

ca. 5,8kg

Mitgeliefertes Zubehor

SieheSeite4.

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Index

A

AMS (Automatischer Musiksensor) 14

ANALOG OUT

2CH6

5.1 CH 5

Anschlieben

andenNetzstrom 7

Audiokomponenten 5

Ansteuern

durchEingebenderTitelnummer 18

einer bestimmten Passage 18

eines bestimmten Titels 18

mit der Indexfungtion (Indesuche) 18

mit Hilfe der Zeitanzeige (Suchen mit hoher

Geschwindigkeit) 18

während der Ton wiedergegeben wird (Suche) 18

Anzeigen von Informationen 15

Ausgangspiegelbalance 23

B, C

Batterien 4

D

DIGITAL (CD) OUT 7

E

Einlagen einer CD 14

F, G, H, I, J

Fernbedienung 11

K, L

Kabel

Audiooverbindungskabel 5

digitales Koaxialkabel 7

optisches Digitalkabel 7

M, N, O

Mehrkanal-Management 22

Mehrkanal-Super-Audio-CD 13

P, Q, R

Programme Play
eigenes Programm zusammenstellen 21

Programmändern 21

Programm überprüfen 21

s

Shuffle Play 20

Suchen

Indexsuche 18

in hoher Geschwindigkeit 18

Time Search 19

Super-Audio-CD 12

T

TEXT 16

TOC 13

U

Unterbrechen der Wiedergabe (Pause) 14

V

Veränder (nicht mitgeliefert) 5

W, X, Y

Wiedergeben der Titel in willkürlicher Reihenfolge 20

durch Eingeben der Titelnummer 18

einer CD 14

wiederholt 19

Wiedergabemodus

2-Kanal-Modus 22

Mehrkanalmodus 22

Wiederholte Wiedergabe

Repeat 1 Play 20

Repeat A-B Play 20

Repeat All Play 19

Z

Zubehör 4

ADVERTENCIA
