BEDIENUNGSANLEITUNG PS50A410 SAMSUNG

BN68-01808A_00FRE.indd 39

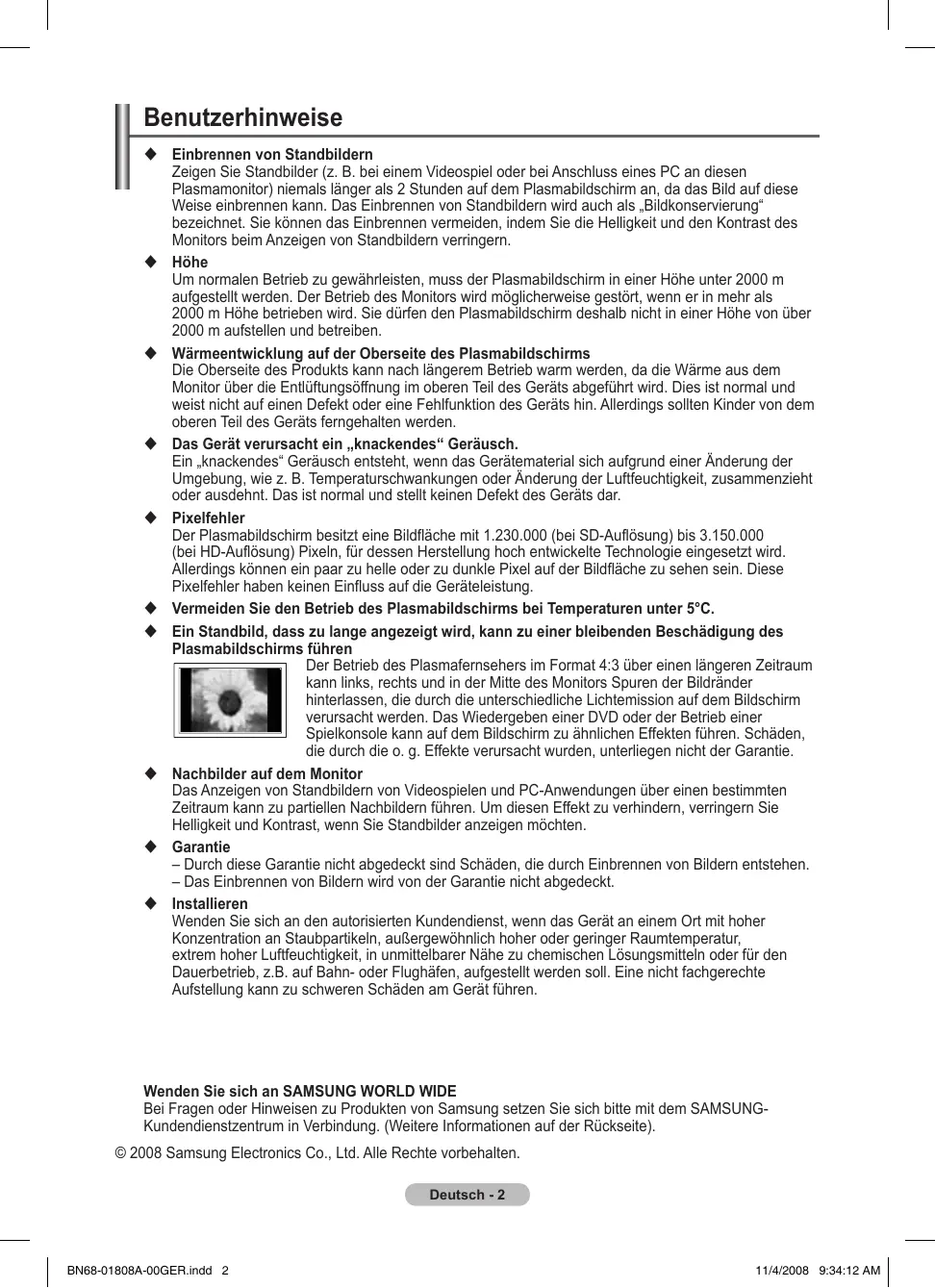

11/4/2008 10:10:45 AM Benutzerhinweise  Einbrennen von Standbildern Zeigen Sie Standbilder (z. B. bei einem Videospiel oder bei Anschluss eines PC an diesen Plasmamonitor) niemals länger als 2 Stunden auf dem Plasmabildschirm an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung“ bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.  Höhe Um normalen Betrieb zu gewährleisten, muss der Plasmabildschirm in einer Höhe unter 2000 m aufgestellt werden. Der Betrieb des Monitors wird möglicherweise gestört, wenn er in mehr als 2000 m Höhe betrieben wird. Sie dürfen den Plasmabildschirm deshalb nicht in einer Höhe von über 2000 m aufstellen und betreiben.  Wärmeentwicklung auf der Oberseite des Plasmabildschirms Die Oberseite des Produkts kann nach längerem Betrieb warm werden, da die Wärme aus dem Monitor über die Entlüftungsöffnung im oberen Teil des Geräts abgeführt wird. Dies ist normal und weist nicht auf einen Defekt oder eine Fehlfunktion des Geräts hin. Allerdings sollten Kinder von dem oberen Teil des Geräts ferngehalten werden.  Das Gerät verursacht ein „knackendes“ Geräusch. Ein „knackendes“ Geräusch entsteht, wenn das Gerätematerial sich aufgrund einer Änderung der Umgebung, wie z. B. Temperaturschwankungen oder Änderung der Luftfeuchtigkeit, zusammenzieht oder ausdehnt. Das ist normal und stellt keinen Defekt des Geräts dar.  Pixelfehler Der Plasmabildschirm besitzt eine Bildfläche mit 1.230.000 (bei SD-Auflösung) bis 3.150.000 (bei HD-Auflösung) Pixeln, für dessen Herstellung hoch entwickelte Technologie eingesetzt wird. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.  Vermeiden Sie den Betrieb des Plasmabildschirms bei Temperaturen unter 5°C.  Ein Standbild, dass zu lange angezeigt wird, kann zu einer bleibenden Beschädigung des Plasmabildschirms führen Der Betrieb des Plasmafernsehers im Format 4:3 über einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Bildschirm verursacht werden. Das Wiedergeben einer DVD oder der Betrieb einer Spielkonsole kann auf dem Bildschirm zu ähnlichen Effekten führen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.  Nachbilder auf dem Monitor Das Anzeigen von Standbildern von Videospielen und PC-Anwendungen über einen bestimmten Zeitraum kann zu partiellen Nachbildern führen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten.  Garantie – Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bildern entstehen. – Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt.  Installieren Wenden Sie sich an den autorisierten Kundendienst, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll. Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen.

Wenden Sie sich an SAMSUNG WORLD WIDE Bei Fragen oder Hinweisen zu Produkten von Samsung setzen Sie sich bitte mit dem SAMSUNGKundendienstzentrum in Verbindung. (Weitere Informationen auf der Rückseite). © 2008 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Deutsch -

BN68-01808A-00GER.indd 2

11/4/2008 9:34:12 AM Inhalt Allgemeine Informationen      

Benutzerhinweise 2 Lieferumfang 4 Verwenden des Standfußes . 4 Systemsteuerung 5 Anschlussfeld 6 Fernbedienung für Sehbehinderte 8

Funktionsbeschreibung

Funktion Ein- und Ausschalten des Fernsehgeräts 9 Anzeigen von Menüs 9 Plug & Play-Funktion 10 Verwenden der Taste TOOLS (Extras) 12 Anzeigen externer Signalquellen 12 Gerätenamen bearbeiten 13

Kanalsteuerung      

Automatisches Speichern von Kanälen 13 Manuelles Speichern von Kanälen 14 Sender hinzufügen/sperren 15 Sortieren der gespeicherten Kanäle 16 Kanäle benennen 16 Senderfeinabstimmung durchführen 17

Bildeinstellungen     

Bildstandard ändern 18 Bildeinstellungen anpassen 18 Konfigurieren detaillierter Bildeinstellungen... 19 Bildoptionen 20 Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte 22

 Zeitfunktionen 25  Sprache / Melodie / Lichteffekt / Unterhaltung Energiesparmod / PIP 26

PC-Anzeige  Einrichten der PC-Software (unter Windows XP) 27  Eingangsmodus (PC) 28  Einstellungen für PC vornehmen 29

Anhang  Videotext-Funktion (modellabhängig) 30  Spezifikation (VESA) der Wandhalterung 32  Verstellbare Wandhalterung (gesondert lieferbar) 33  Vorbereitung für die Befestigung der Wandhalterung an der Wand 34  Montieren des Standfußes (modellabhängig) 34  Befestigen des Fernsehgeräts an der Wand... 35  Problembehandlung 36  Technische Daten 37

 Audiofunktionen 23  Auswählen des Tonmodus (modellabhängig) 24  Anschließen von Kopfhörern (separat erhältlich) 24

Fernbedienung/ AAA-Batterien

Haltering (4 Stück) (Informationen hierzu finden Sie auf Seite 34)

Garantiekarte/ Sicherheitshinweise (Nicht überall verfügbar)

Untere Abdeckung / Schrauben (2 Stück) (Informationen hierzu finden Sie auf Seite 34)

Ferritkern für Netzkabel (2 Stück)

Ferritkern für S-Video

Ferritkern (Netzkabel, S-Video) ➢ Ferritkerne werden zum Abschirmen von Kabeln gegen Störungen verwendet. Öffnen Sie beim Anschließen eines Kabels den Ferritkern, und befestigen Sie ihn in der Nähe des Steckers am Kabel.

Verwenden des Standfußes ➢

 Der Plasmafernseher sollte von mindestens zwei Personen getragen werden. Um Beschädigungen zu vermeiden, legen Sie den Plasmafernseher nie auf den Fußboden. Der Plasmabildschirm muss sich immer in aufrechter Position befinden.  Der Plasmabildschirm kann um 20 Grad nach recht und links gedreht werden.

11/4/2008 9:34:15 AM Systemsteuerung Vorderseite (oder Seitenverkleidung)

➢ Die Produktfarbe und -form können sich je nach Modell unterscheiden.

1 SOURCE Zeigt ein Menü mit allen verfügbaren Signalquellen an (TV, Ext.1, Ext.2, AV, S-Video, Komp, PC, HDMI1, HDMI2).

2 MENU Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem Bildschirmmenü anzuzeigen. 3 – + Drücken, um die Lautstärke zu erhöhen oder zu verringern. Wählen Sie im Bildschirmmenü die – + Schaltflächen, so wie Sie die ◄ und ► Tasten auf der Fernbedienung verwenden.

C/P. Kanal wechseln. Wählen Sie im Bildschirmmenü die C/P. Schaltflächen, so wie Sie die ▲ und ▼ Tasten auf der Fernbedienung verwenden.

ENTER Im Bildschirmmenü können Sie diese Taste wie die Eingabetaste auf der Fernbedienung verwenden. 6 (POWER)-Taste Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten. Stromversorgungsanzeige Beim Einschalten des Fernsehgeräts blinkt die Betriebsanzeige kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent. Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. 5

11/4/2008 9:34:16 AM Anschlussfeld Rückseite 1

Kabelfernsehen Netzwerk

➢ Die Produktfarbe und -form können sich je nach Modell unterscheiden.

 Stellen Sie sicher, dass der Fernseher und alle angeschlossenen Geräte ausgeschaltet sind, ehe Sie weitere Geräte anschließen.  Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen.

1 Netzanschluss Zum Anschließen des mitgelieferten Netzkabels. 2 COMPONENT IN Audio (AUDIO L/R) und Videoeingänge (Y/PB/ PR) für Komponentenanschluss. 3 PC IN(PC) / (AUDIO) Zum Anschließen an den Video- und Audioausgang eines Computers. 4 EXT 1, EXT 2 Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player.

5 Externe Audiogeräte anschließen Schließen Sie die Cinch-Audiosignale des Fernsehgeräts an eine externe Quelle an, z. B. an ein Audiogerät. 6 SERVICE − Anschluss für Servicezwecke − Verbinden Sie das Fernsehgerät über den seriellen Anschluss mit der elektrisch angetriebenen Wandhalterung, wenn Sie den Betrachtungswinkel des Fernsehgeräts mit der Fernbedienung einstellen möchten.

Anschlussmöglichkeiten Anschluss EXT 1 EXT 2

Eingang Ausgang Video Audio (L/R) RGB Video + Audio (L/R) Nur TV-Ausgang ist ✔ ✔ ✔ verfügbar. ✔

Ausgang frei wählbar.

Fortsetzung... Deutsch -

BN68-01808A-00GER.indd 6

11/4/2008 9:34:19 AM

7 HDMI IN 1,2 – Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich. − Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2 erfolgen. Was ist HDMI? − H DMI, die hochauflösende Multimediaschnittstelle, ermöglicht die Übertragung von hochauflösenden digitalen Videodaten und mehreren Kanälen mit Digitalaudio. − M it dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (Hoch Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalton unterstützt.

DVI IN(HDMI2) AUDIO R/L DVI-Audioausgänge für externe Geräte. 8 Antenneneingang 75 Ω-Koaxialanschluss für Antenne/ Kabelanschluss. Unterstützte Modi für HDMI/DVI und Komponenteneingang HDMI/DVI 50 Hz HDMI/DVI 60 Hz Komp.

O O O Seitenverkleidung

➢ Die Produktfarbe und -form können sich je nach Modell unterscheiden. 1 S-VIDEO oder VIDEO / AUDIO L/R S-Video-, Video- und Audioeingänge für externe Geräte wie z. B. Camcorder oder Videorecorder.

2 Kopfhörerbuchse Wenn Sie beim Fernsehen andere Personen im Zimmer nicht stören möchten, können Sie Kopfhörer an das Fernsehgerät anschließen. Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen.

BN68-01808A-00GER.indd 7

11/4/2008 9:34:20 AM Fernbedienung für Sehbehinderte

1 Netztaste (Zum An- und Ausschalten des Fernsehgeräts) 2 TV-Modus direkt aufrufen 3 Zifferntasten für direkte Programmplatzeingabe 4 Taste zum Auswählen von ein-/zweistelligen Programmplätzen 5 Ton vorübergehend ausschalten 6 Lautstärke erhöhen Lautstärke verringern 7 Hiermit können Sie häufig verwendete Funktionen mithilfe von Symbolen schnell ausführen. 8 Steuern des Cursors im Menü 9 Anzeigen von Informationen zur aktuellen Sendung @ Taste für Kanalsteuerung (Informationen hierzu finden Sie auf Seite 15). # Verfügbare Signalquelle auswählen. $ Vorheriger Kanal % Nächster Kanal Vorheriger Kanal ^ Zurück zum vorherigen Menü & OSD-Menü ausblenden * Bildschirm-Hauptmenü anzeigen ( Auswahl der Bildgröße ) HDMI-Modus direkt aufrufen. a Bildeffekt wählen (siehe Seite 18)

Videotext-Funktionen (Informationen hierzu finden Sie auf Seite 30.) 2 Videotextanzeige beenden (modellabhängig) 7 Videotextgrösse 9 Verborgenen Inhalt einblenden 0 Fastext-Thema auswählen ! Videotext anzeigen/Videotext und Fernsehsendung zugleich anzeigen @ Videotext Speichern # Videotext-Modus auswählen (LIST/FLOF) $ Untergeordnete Videotextseite % P : Nächste Videotextseite P : Vorige Seite ^ Seite weiter anzeigen (nicht umblättern) & Videotext abbrechen * Videotext-Index

Fortsetzung... Deutsch -

BN68-01808A-00GER.indd 8

11/4/2008 9:34:21 AM Batterien in die Fernbedienung einsetzen 1 2

Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt. Legen Sie zwei AAA-Batterien ein.  Achten Sie darauf, dass die Pole der Batterien (+ und –) wie im Batteriefach angezeigt ausgerichtet sind.  Verwenden Sie nicht gleichzeitig verschiedene Batterietypen (z. B. Mangan- und Alkali-Batterien) Schließen Sie die Abdeckung, wie in der Abbildung dargestellt. Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7 m zum Fernsehgerät. (Bei normaler Nutzung der Fernbedienung halten die Batterien ungefähr ein Jahr.) Wenn die Fernbedienung nicht funktioniert: Überprüfen Sie Folgendes: 1. Ist das Fernsehgerät eingeschaltet? 2. Wurden Plus- und Minuspol der Batterien vertauscht? 3. Sind die Batterien leer? 4. Gibt es einen Stromausfall oder ist das Netzkabel nicht angeschlossen? 5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe? Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Ein- und Ausschalten des Fernsehgeräts

Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen. 1 Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an. Die erforderliche Netzspannung ist auf der Rückseite des Geräts angegeben. Zulässige Netzfrequenzen sind 50 Hz und 60 Hz. 2 Drücken Siezum Einschalten des Fernsehgeräts den Netzschalter auf der Vorderseite des Fernsehgeräts oder die Taste POWER auf der Fernbedienung. Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen. Falls Sie bisher keine Sender gespeichert haben, wird wahrscheinlich kein deutliches Bild angezeigt. Informationen zum Speichern von Kanälen finden Sie unter „Sender automatisch einstellen“ auf Seite 13 und unter „Sender manuell einstellen“ auf Seite 14. Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen vorgenommen. Weitere Informationen finden Sie unter „Plug & PlayFunktion“ auf Seite 10. 3 Drücken Sie zum Ausschalten des Fernsehgeräts den POWERschalter auf der Vorderseite des Fernsehgeräts oder die Taste POWER auf der Fernbedienung. 4 Drücken Sie zum Einschalten des Fernsehgeräts den POWERschalter auf der Vorderseite des Fernsehgeräts oder die Taste POWER bzw. die Zifferntasten auf der Fernbedienung.

Anzeigen von Menüs 1 2 3 4 5

Drücken Sie die Taste MENU. Auf der linken Seite befinden sich sechs Symbole: Bild, Ton, Sender, Einstellungen, Eingang. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus. Drücken Sie die Taste ENTER, um in das Untermenü des Symbols zu wechseln. Drücken Sie die Taste ▲ oder ▼, um im Menü zu navigieren. Drücken Sie die Taste ENTER, um Menüoptionen auszuwählen. Ändern Sie mit den Tasten ▲/▼/◄/► die gewählte Option. Durch Drücken der Taste RETURN gelangen Sie zurück ins vorherige Menü. Drücken Sie zum Schließen des Menüs die Taste EXIT.

TV Bild  Modus : Standard Zellhelligkeit 7 Kontrast 95 Helligkeit 45 Schärfe 50 Farbe 50 Farbton V50 R50 Detaileinstellungen  Bildoptionen  Reset : OK  Navig.

BN68-01808A-00GER.indd 9

11/4/2008 9:34:22 AM Plug & Play-Funktion Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen vorgenommen. Die folgenden Einstellungen sind verfügbar. Wenn Sie versehentlich das falsche Land für Ihren Fernseher einstellen, werden die Zeichen auf dem Bildschirm möglicherweise falsch angezeigt. 1 Wenn sich das Gerät im Standby-Modus befindet, drücken Sie die POWER Taste auf der Fernbedienung. Die Meldung Starten von Plug&Play wird angezeigt. Drücken Sie die Taste ENTER. 2 Das Menü Sprache wird nach einigen Sekunden automatisch eingeblendet. 3 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Sprache aus. Drücken Sie die Taste ENTER. Die Meldung Wählen Sie ‘Privatgebrauch’, wenn Sie diesen Fernseher in einem Privathaushalt verwenden. wird angezeigt. 4 Drücken Sie die Taste ◄ oder ►, um Shop-Demo oder Privatgebrauch auszuwählen, und drücken Sie dann die Taste ENTER. Die Meldung zum Überprüfen des Verbindungsstatus der Antenne wird angezeigt. Die Standardeinstellung ist Privatgebrauch. Wir empfehlen Ihnen, das Fernsehgerät im Modus Privat zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen. Der Modus Shop-Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird. Das Gerät ist versehentlich auf den Modus Shop-Demo (Shop) eingestellt, und Sie möchten wieder zurück zu Privatgebrauch (Standard) wechseln: Drücken Sie die Lautstärketaste. Wenn das Menü “Lautstärke” (Volume) angezeigt wird, halten Sie die Taste MENÜ 5 Sekunden lang gedrückt. 5 Stellen Sie sicher, dass die Antenne an den Fernseher angeschlossen ist. Drücken Sie dann die Taste ENTER. Das Menü Land wird angezeigt. 6 Wählen Sie durch Drücken der Tasten ▲ oder ▼ Ihr Land (oder Ihre Region) aus. Drücken Sie auf ENTER.

Plug & Play Starten von Plug&Play

Plug & Play Wählen Sie ‘Privatgebrauch’, wenn Sie diesen Fernseher in einem Privathaushalt verwenden. Privatgebrauch

Antenneneingang prüfen OK Eingabe

Plug & Play Belgien Frankreich Deutschland Italien ▼

Fortsetzung... Deutsch - 10

Drücken Sie zum Starten des Suchlaufs der Kanäle die Taste ENTER. Die Kanalsuche wird automatisch gestartet und beendet. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü Zeit einstellen angezeigt. Drücken Sie die Taste ENTER. Drücken Sie auf ◄ oder ►, um Monat, Datum, Jahr, Stunde oder Minute einzustellen. Nehmen Sie die Einstellungen mit den Tasten ▲ oder ▼ vor. Sie können Monat, Datum, Jahr, Stunde oder Minute durch Drücken der Zifferntasten auf der Fernbedienung direkt einstellen. Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER. Die Meldung Wir wünschen gute Unterhaltung! wird angezeigt. Drücken Sie abschließend die Taste ENTER. Auch wenn Sie die Taste ENTER nicht drücken, verschwindet die Meldung nach einigen Sekunden von selbst.

Plug & Play Zeit einstellen Monat Datum 

Jahr Stunde Minute 2008

Wir wünschen gute Unterhaltung! OK

So setzen Sie diese Funktion zurück: 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ or ▼, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ENTER, um Plug & Play auszuwählen. Die Meldung Starten von Plug & Play wird angezeigt.

TV Einstellungen Plug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Einstellung für Wandmontage Melodie : Aus Entertainment : Aus Energiesparmod. : Aus

BN68-01808A-00GER.indd 11

11/4/2008 9:34:24 AM Verwenden der Taste TOOLS (Extras) Sie können die Taste TOOLS (Extras) verwenden, um häufig verwendete Funktionen schnell und einfach auszuwählen. Der Inhalt des Menüs Extras hängt davon ab, welche externe Signalquelle Sie für die Anzeige verwenden. 1 Drücken Sie die Taste TOOLS. Extras Das Menü Extras wird geöffnet. Bildmodus  Standard  : Benutzerdef. 2 Wählen Sie mit der Taste ▲ oder ▼ eine Menüoption aus, und Tonmodus Sleep-Timer : Aus SRS TS XT : Aus drücken Sie dann die ENTER-Taste. Energiesparmod. : Aus 3 Drücken Sie die Taste ▲/▼/◄/►/ENTER, um die Dual I-II : Mono ausgewählten Elemente anzuzeigen, zu ändern oder zu tu Einstellen Navig. Beenden verwenden. Ausführliche Beschreibungen der einzelnen Funktionen finden Sie auf der jeweiligen Seite. • Bildmodus, siehe Seite 18 • Tonmodus, siehe Seite 23 • Sleep-Timer, siehe Seite 25 • SRS TS XT, siehe Seite 23 • Energiesparmodus, siehe Seite 27 • Dual I-II, siehe Seite 24 • PIP, siehe Seite 26 • Autom. Einstellung, siehe Seite 29

Anzeigen externer Signalquellen Sie können zwischen dem Eingangssignal angeschlossener Geräte, wie z. B. Videorecorder, DVD-Player, Set-Top-Box und der TV-Signalquelle (Antenne oder Kabel) wechseln. 1

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um Eingang auszuwählen, und drücken Sie dann die Taste ENTER.

Drücken Sie nochmals die Taste ENTER, um Quelle auszuwählen.

Drücken Sie die Taste ▲ oder ▼, um die Signalquelle auszuwählen, und drücken Sie dann die Taste ENTER. Verfügbare Signalquellen: TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, HDMI1, HDMI2.

können nur solche externen Geräte wählen, die an das ➢ Sie Fernsehgerät angeschlossen sind.

TV Eingang Quellen : TV Name bearb.

können diese Optionen auswählen, indem Sie einfach die ➢ Sie Taste SOURCE auf der Fernbedienung drücken. Um wieder zum regulären ➢ Fernsehprogramm zurückzukehren, drücken Sie die Taste TV und wählen die Nummer des gewünschten Kanals.

können diese Optionen auswählen, indem Sie einfach die ➢ Sie Taste HDMI auf der Fernbedienung drücken.

BN68-01808A-00GER.indd 12

11/4/2008 9:34:25 AM Gerätenamen bearbeiten Sie können der externen Signalquelle einen Namen geben. 1

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um Eingang auszuwählen, und drücken Sie dann die Taste ENTER.

Drücken Sie die Taste ▲ oder ▼, um Name bearb. auszuwählen, und drücken Sie dann die Taste ENTER.

Drücken Sie die Taste ▲ oder ▼, um die externe Signalquelle zum Bearbeiten auszuwählen, und drücken Sie dann die Taste ENTER.

Wählen Sie mit den Tasten ▲ oder ▼ das gewünschten Gerät, und drücken Sie dann die Taste ENTER. Verfügbare Gerätenamen: VCR, DVD, Kabel-STB, Sat-STB, PVR-STB, AV-Receiver, Spiel, Camcorder, PC, TV, InternetFernsehen, Blu-Ray, HD-DVD, DMA

Drücken Sie zum Beenden die Taste EXIT.

TV Eingang Quellen : TV Name bearb.

Automatisches Speichern von Kanälen Sie können nach verfügbaren Frequenzbereichen suchen (die Verfügbarkeit ist von Land zu Land verschieden). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Sie können jedoch die Programmplätze manuell sortieren und nicht gewünschte Sender wieder löschen. 1

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER.

Drücken Sie die Taste ENTER. Es wird eine Liste der verfügbaren Länder angezeigt.

Wählen Sie mit den Tasten ▲ und ▼ Ihr Land aus, und drücken Sie dann die Taste ENTER.

Wählen Sie mit den Tasten ▲ und ▼ die Option Autom. speichern aus, und drücken Sie dann die Taste ENTER.

Drücken Sie zum Starten des Suchlaufs erneut die Taste ENTER. Die Suche wird automatisch beendet Um die Suche vorzeitig abzubrechen, drücken Sie die Taste MENU oder ENTER.

TV Kanal Belgien Land : Deutschland Frankreich Autom. speichern Man. speichern Deutschland Italien Programmverwaltung Niederlande Sortieren Spanien Name Schweiz Feinabstimmung GB ▼

Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

Autom. speichern P 1

BN68-01808A-00GER.indd 13

11/4/2008 9:34:27 AM Manuelles Speichern von Kanälen Sie können Fernsehsender (einschließlich Kabelsender) speichern. Bei der manuellen Senderspeicherung sind folgende Optionen verfügbar:

TV Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

 Gefundene Sender speichern.  Die Programmnummer der einzelnen Sender, die Sie festlegen möchten. Navig. Eingabe Zurück 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und TV Man. speichern drücken Sie dann die Taste ENTER. Programm :P 1 Fernsehnorm : Auto  3 Drücken Sie die Taste ▲ oder ▼, um Man. speichern Tonsystem : BG  Kanal : C 6 auszuwählen, und drücken Sie dann die Taste ENTER. Suchlauf : 175 MHz Speichern :? 4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. 5 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. Navig. Eingabe Zurück 6 Drücken Sie zum Beenden die Taste EXIT.  Programm (der Programmplatz, der dem Kanal zugewiesen werden soll) − Drücken Sie die Tasten ▲ oder ▼, um die gewünschte Nummer zu wählen. Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen.  Fernsehnorm: Auto/PAL/SECAM/NTSC4.43 − Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Farbnorm aus.  Tonsystem: BG/DK/I/L − Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Audionorm aus.  Kanal (Wenn Ihnen die Nummer des zu speichernden Kanals bekannt ist) − Wählen Sie mit den Tasten ▲ oder ▼ die Option C (Terrestrischer Kanal) oder S (Kabelkanal) aus. − Drücken Sie die Taste ►, und drücken Sie dann die Tasten ▲ oder ▼, um die gewünschte Nummer auszuwählen. Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen. Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.  Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind) − Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼. − Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird.  Speichern (zum Speichern des Kanals und des zugehörigen Programmplatzes) − Drücken Sie die Taste ENTER, um OK zu wählen. Kanalmodus  P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Positionsnummern von P00 bis P99 zugewiesen. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.  C (Antennenempfangsmodus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist.  S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer wählen, die jedem Kabelsender zugeordnet ist.

11/4/2008 9:34:27 AM Sender hinzufügen/sperren TV Kanal Mit Hilfe der Programmverwaltung können Sie Sender bequem sperren oder hinzufügen. Land : Deutschland  Autom. speichern  1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Man. speichern  Programmverwaltung  2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und Sortieren  Name  drücken Sie dann die Taste ENTER. Feinabstimmung  3 Drücken Sie die Taste ▲ oder ▼, um Programmverwaltung auszuwählen, und drücken Sie dann die Taste ENTER. Navig. Eingabe Zurück  Sender hinzufügen Mit Hilfe der Kanalliste können Sie Kanäle hinzufügen. TV Programmverwaltung  Kanalliste 4 Wählen Sie die Kanalliste durch Drücken der Taste ENTER. Kindersicherung : Aus  5 Wechseln Sie zum Feld ( ), indem Sie die Tasten ▲/▼/◄/► drücken, und wählen Sie den hinzuzufügenden Sender aus. Drücken Sie dann die Taste ENTER, um den Sender hinzuzufügen. Wenn Sie erneut die Taste ENTER drücken, wird das Symbol ( ) neben dem Kanal angezeigt, und der Kanal Navig. Eingabe Zurück wird nicht hinzugefügt. Kanalliste  Sender sperren P 1 C6 1 / 10 Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Progr. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem ▲ 0 C1 das Bild blockiert und der Ton stummgeschaltet wird. 1 C6 2 C 5 6 Drücken Sie die Taste ▲ oder ▼, um Kindersicherung auszuwählen, 3 C 8 und drücken Sie dann die Taste ENTER. 4 C 11 5 C 22 7 Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option An, und 6 C 26 7 C 36 drücken Sie dann die Taste ENTER. 8 C 52 9 C 24 ▼ 8 Drücken Sie die Tasten ▲ oder ▼, um die Kanalliste auszuwählen, Zufüg Sperren und drücken Sie dann die Taste ENTER. Navig. Eingabe Zurück Seite 9 Wechseln Sie zum Feld ( ), indem Sie die Tasten ▲/▼/◄/► drücken, und wählen Sie den zu sperrenden Sender aus. Drücken Sie dann die Taste ENTER. Wenn Sie erneut die Taste ENTER drücken, wird das Symbol ( ) neben dem Kanal angezeigt, und die Kanalsperre wird nicht aufgehoben. Wenn die Kindersicherung aktiviert ist, wird ein blauer Bildschirm angezeigt. 10 Drücken Sie zum Beenden die Taste EXIT. Diese Optionen können Sie auch durch Drücken der Taste CH LIST auf der Fernbedienung aufrufen.

BN68-01808A-00GER.indd 15

11/4/2008 9:34:30 AM Sortieren der gespeicherten Kanäle Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Sortieren auszuwählen, und drücken Sie dann die Taste ENTER. 4 Wählen Sie mit den Tasten ▲ oder ▼ den Kanal aus, den Sie verschieben möchten, und drücken Sie dann die Taste ENTER. 5 Wählen Sie mit den Tasten ▲ oder ▼ die Programmnummer, die dem Kanal zugewiesen werden soll. Drücken Sie dann die Taste ENTER. Der Sender befindet sich nun auf dem neuen Speicherplatz, und alle anderen Sender wurden entsprechend verschoben. 6 Wiederholen Sie die Schritte 4 und 5, bis Sie allen Kanälen die gewünschten Programmnummern zugewiesen haben. 7 Drücken Sie zum Beenden die Taste EXIT.

TV Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

Sortieren Progr. Send. Name

▲ 0 C- −−−−− 1 C04 −−−−− 2 C05 −−−−− 3 C08 −−−−− 4 C09 −−−−− 5 C11 −−−−− 6 C13 −−−−− 7 C15 −−−−− 8 C17 −−−−− 9 C18 −−−−−

▼ Einstellen Einstellen

Kanäle benennen Sendernamen werden automatisch zugewiesen, sofern diese Information im Sendersignal enthalten ist. Sie können Sendernamen bearbeiten und ändern. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Name auszuwählen, und drücken Sie dann die Taste ENTER. 4 Drücken Sie die Taste ▲ oder ▼, um den Kanal auszuwählen, dem ein neuer Name zugewiesen werden soll, und drücken Sie dann die Taste ENTER. 5 Wählen Sie mit den Tasten ▲ oder ▼ Buchstaben (A~Z), Zahlen (0-9) und sonstige Zeichen aus. (Führt zu dieser Reihenfolge: A ~ Z, 0 ~ 9, +, -, *, /, Leerzeichen). Blättern Sie zum vorherigen oder nächsten Zeichen, indem Sie die Taste ◄ oder ► und anschließend die Taste ENTER drücken. 6 Wiederholen Sie die Schritte 4 bis 5 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten. 7 Drücken Sie zum Beenden die Taste EXIT.

TV Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

11/4/2008 9:34:30 AM Senderfeinabstimmung durchführen Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jedoch schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführen. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Feinabstimmung auszuwählen, und drücken Sie dann die Taste ENTER. 4 Mit den Tasten ◄ oder ► können Sie durch entsprechende Einstellungen die Bild- und Tonqualität optimieren. Drücken Sie die Taste ENTER. Durch Speichern der Feinabstimmung ändert sich die Farbe des Bildschirmmenüs für den Kanal von Weiß nach Rot und die Markierung „*“ wird hinzugefügt. Um die Feinabstimmung auf 0 zurückzusetzen, wählen Sie mit der Taste ▲ oder ▼ die Option Reset aus. Drücken Sie die Taste ENTER. 5 Drücken Sie zum Beenden die Taste EXIT.

TV Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

11/4/2008 9:34:31 AM Bildstandard ändern Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. 3 Drücken Sie erneut die Taste ENTER, um Modus auszuwählen. 4 Wählen Sie mit den Tasten ▲ oder ▼ den gewünschten Modus, und drücken Sie dann die Taste ENTER. Verfügbare Modi: Dynamisch, Standard, Film Die Einstellungswerte können je nach Eingangsquelle unterschiedlich sein. 5 Drücken Sie zum Beenden die Taste EXIT.  Wählen Sie Dynamisch aus, wenn Sie tagsüber oder bei starker Umgebungsbeleuchtung fernsehen möchten.  Wählen Sie Standard für den normalen Fernsehmodus.  Wählen Sie Film aus, wenn Sie sich einen Film ansehen möchten.

Drücken Sie die Taste TOOLS auf der Fernbedienung.

Wählen Sie mit den Tasten ▲ oder ▼ den Bildmodus.

Wählen Sie die gewünschte Option mit den Tasten ◄ und ►

Bild Modus Dynamisch Zellhelligkeit Standard 7 Kontrast 95 Film Helligkeit 45 Schärfe 50 Farbe 50 Farbton V50 R50 Detaileinstellungen Bildoptionen Reset : OK

Einfaches Einstellen

Bild Modus : Standard  Zellhelligkeit 7 Kontrast 95 Helligkeit 45 Schärfe 50 Farbe 50 Farbton V50 R50 Detaileinstellungen  Bildoptionen  Reset : OK 

Standard ► Benutzerdef. Aus Aus Aus Mono Beenden

Bildeinstellungen anpassen TV Bild Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Modus : Standard  Bildqualität: Zellhelligkeit 7 Kontrast 95 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Helligkeit 45 Schärfe 50 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. Farbe 50 Farbton V50 R50 Detaileinstellungen  3 Drücken Sie erneut die Taste ENTER, um Modus Bildoptionen  auszuwählen. Reset : OK  4 Wählen Sie mit den Tasten ▲ oder ▼ den gewünschten Navig. Eingabe Zurück Modus, und drücken Sie dann die Taste ENTER. Verfügbare Modi: Dynamisch, Standard, Film 5 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. 6 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. 7 Drücken Sie zum Beenden die Taste EXIT.  Zellhelligkeit–Kontrast – Helligkeit – Schärfe – Farbe – Farbton Sie können die Funktion “Farbton” (Tint) im Analog-TV-, Ext.-, AV- oder S-Video-Modus des PALSystems nicht verwenden. Im PC-Modus können nur Zellhelligkeit, Kontrast und Helligkeit eingestellt werden. Drücken Sie die Taste ◄ or ►, bis die optimale Einstellung erreicht ist.

11/4/2008 9:34:32 AM Konfigurieren detaillierter Bildeinstellungen Sie können die detaillierten Bildparameter einstellen. TV Bild Modus : Standard  1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Zellhelligkeit 7 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. Kontrast 95 Helligkeit 45 3 Drücken Sie die Taste ▲ oder ▼, um Detaileinstellungen Schärfe 50 Farbe 50 auszuwählen, und drücken Sie dann die Taste ENTER. Farbton V50 R50 4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, Detaileinstellungen  Bildoptionen  und drücken Sie dann die Taste ENTER. Reset : OK  Verfügbare Optionen: Schwarzabgleich, Optimalkontrast, Gamma, Farbraum, Weißabgleich, Hautton Kantenglättung. Navig. Eingabe Zurück 5 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. TV Detaileinstellungen 6 Drücken Sie zum Beenden die Taste EXIT.  Schwarzabgleich : Aus Optimalkontrast : Mittel  Die Option Detaileinstellungen steht in den Modi Standard Gamma : 0  oder Film zur Verfügung. Farbraum : Nativ  Im PC-Modus können von den Detaileinstellungen nur Weißabgleich  Hautton :0  Optimalkontrast, Gamma und Weißabgleich eingestellt Kantenglättung : Aus  werden.  Schwarzabgleich: Aus/Gering/Mittel/Hoch Sie können direkt auf dem Bildschirm den Schwarzwert Navig. Eingabe Zurück auswählen, um die Bildschirmtiefe anzupassen.  Optimalkontrast: Aus/Gering/Mittel/Hoch Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.  Gamma: -3 ~ +3 Sie können die mittlere Bildhelligkeit einstellen. Drücken Sie die Taste ◄ oder ►, bis die optimale Einstellung erreicht ist.  Farbraum : Autom./Nativ/Benutzerdef. Der Farbraum ist eine Farbmatrix bestehend aus den Farben rot, grün und blau. Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren. − Auto: Mit dem Farbraum “Auto” wird, je nach Programmquelle, der natürlichste Farbton eingestellt. − Nativ: Der Farbraum “Nativ” ermöglicht tiefe und lebhafte Farbtöne. − Benutzerdef.: Hiermit stellen Sie den Farbbereich wunschgemäß ein. (siehe “Anpassen des Farbraums”) Anpassen des Farbraums Farbe: Rot, Grün, Blau, Cyan, Magenta und Gelb Hiermit stellen Sie den Farbbereich wunschgemäß ein. Die Option Farbe ist verfügbar, wenn der Farbraum auf Benutzerdef. eingestellt ist. Wählen Sie mit den Tasten ▲ order ▼ eine der Optionen Rot, Grün, Blau, Gelb, Cyan oder Magenta aus. Drücken Sie die Enter-Taste. −R ot/Grün/Blau: Im Farbmodus können Sie die RGB-Werte der jeweils ausgewählten Farbe einstellen. Wählen Sie mit den Tasten ▲ order ▼ eine der Optionen Rot, Grün oder Blau aus, um sie zu ändern. Drücken Sie die Enter-Taste. Drücken Sie die Taste ◄ order ►, um den Wert einer bestimmten Option zu erhöhen oder zu verringern. Drücken Sie die Enter-Taste. − Reset: Setzt den Farbbereich auf die Standardwerte zurück.  Weißabgleich: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen. R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste ◄ oder ►, bis die optimale Einstellung erreicht ist. Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.  Hautton: -15~+15 Sie können den Farbton Rosa im betonen. Drücken Sie die Tasten ◄ und ► bis Sie die optimale Einstellung festgelegt haben. Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert.  Kantenglättung: Ein/Aus Sie können die Objektgrenzen betonen.

11/4/2008 9:34:32 AM Bildoptionen Sie können die detaillierten Bildparameter einstellen. TV Bild Modus : Dynamisch  1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Zellhelligkeit 7 Kontrast 95 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. Helligkeit 45 Schärfe 50 Farbe 50 3 Drücken Sie die Tasten ▲ oder ▼, um Bildoptionen Farbton V50 R50 auszuwählen, und drücken Sie dann ENTER. Detaileinstellungen  Bildoptionen  Reset : OK  4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Navig. Eingabe Zurück 5 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. TV Bildoptionen 6 Drücken Sie zum Beenden die Taste Beenden.  Farbtemp. : Normal Format : Autom. Breit  Im PC-Modus können von den Bildoptionen nur Farbtemp., Bildschirmmodus : 16:9  Digitale RM : Auto  Format und Bildschirm-Einbrennschutz eingestellt werden. DNle : Aus   Farbtemp.: Kalt2/Kalt1/Normal/Warm1/Warm2 HDMI-Schwarzwert : Normal  Blaumodus : Aus  Wenn der Bildmodus auf Dynamisch oder Standard Bildschirm-Einbrennschutz  eingestellt ist, können Sie Warm1 und Warm2 nicht wählen.  Format: Autom. Breit/ 16:9/Breitenzoom/Zoom, 4:3/Nur Scan Navig. Eingabe Zurück Sie können ein Bildformat auswählen, das Ihren TV Format Sehgewohnheiten am besten entspricht. Autom. Breit − Autom. Breit: Bild vergrößern und vom 4:3- auf 16:916:9 Seitenverhältnis umstellen. Breitenzoom − 16:9: Stellt das Bildformat auf den Breitbildmodus 16:9 ein. Zoom − Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3 4:3. Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach Nur Scan oben oder nach unten, nachdem Sie mit der Taste ◄ oder ► eine Auswahl getroffen haben. − Zoom: Vergrößert das Bild vertikal. Navig. Eingabe Zurück − 4:3: Stellt das Bildformat auf den Normalmodus 4:3 ein. − Nur Scan: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i), Komponentensignalen (1080i) vollständig und ohne Beschneidung angezeigt. Nach Auswahl von "Nur Scan" im HDMI (1080i) oder Komponentenmodus (1080i): Drücken Sie die Tasten ◄ oder ► , um auszuwählen, und drücken Sie dann die ENTER-Taste. Drücken Sie die Taste▲, ▼, ◄ oder ►, um das Bild nach oben, unten, links oder rechts zu verschieben. Rest: Drücken Sie die Taste ◄ oder ►, um Reset zu wählen, und Sie dann die ENTER-Taste. Sie können die Einstellung initialisieren. Beim HDMI-Bildformat „Nur Scan“ kann es je nach AV-Gerät passieren, dass der Bildschirm am Rand abgeschnitten wird oder dass eine bestimmte Farbe auf den Bildschirm erscheint. Bei einem HDMI-Anschluss (1080p) mit 24, 25, 30, 50 und 60 Hz und einem Komponentenanschluss (1080p) mit 50 und 60 Hz wird nur die Signalquelle unterstützt. Sie können das Bildformat ändern, indem Sie auf der Fernbedienung einfach die Taste P.SIZE drücken. Je nach Signalquelle können die Bildgrößenoptionen variieren. Die Funktion Autom. Breit ist nur in den Modi TV, Ext, Ext.2, AV und S-Video verfügbar. Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. Im PC-Modus können nur die Modi “16:9” und “4:3“ eingestellt werden. Bildgröße und Bildposition mit der Zoom-Funktion ändern

 Wenn die Bildgröße über die Zoom-Funktion geändert wird, können die Positionierung und Größe des Bildes mit den Tasten ▲ oder ▼ vertikal angepasst werden.  Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder nach unten, nachdem Sie mit der Taste ◄ oder ► eine Auswahl getroffen haben.  Verändern Sie mit den Tasten ▲ oder ▼ vertikal die Größe des Bildes, nachdem Sie mit der Taste ◄ oder ► eine Auswahl getroffen haben. Fortsetzung... Deutsch - 20

BN68-01808A-00GER.indd 20

11/4/2008 9:34:33 AM

 Bildschirmmodus: 16:9/Breitenzoom/ Zoom/4:3 TV Bildoptionen Farbtemp. : Normal Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9Format : Autom. Breit Format auf Automatisch einstellen, können Sie bestimmen, Bildschirmmodus : 16:9 16:9  dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht Digitale RM : Auto Breitenzoom DNle : Ein Zoom  sehen angezeigt werden soll. Da jedes europäische Land eine HDMI-Schwarzwert : Normal4:3 andere Bildgröße verwendet, können die Benutzer sie damit Blaumodus : Aus einstellen. Bildschirm-Einbrennschutz − 16:9: Stellt das Bildformat auf den Breitbildmodus 16:9 ein. − Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. Navig. Eingabe Zurück − Zoom: Vergrößert das Bild vertikal. − 4:3: Stellt das Bildformat auf den Normalmodus 4:3 ein. Diese Funktion ist im Modus Autom. Breit verfügbar. Diese Funktion ist im Komponenten- oder HDMI-Modus nicht verfügbar  Digitale RM: Aus/Gering/Mittel/Hoch/Auto Wenn das vom Fernsehgerät empfangene Signal schwach ist, können Sie diese Funktion aktivieren, um ggf. Bildrauschen und Doppelkonturen auf dem Bildschirm zu verringern. Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird.  DNIe: Aus/Demo/Ein Dieses Fernsehgerät weist die DNIe-Funktion auf und bietet daher hohe Bildqualität. Wenn DNIe eingestellt wird, ist auf dem Bildschirm die DNIe-Funktion aktiviert. Wenn Sie DNIe auf Demo festlegen, können Sie auf dem Bildschirm zu Demonstrationszwecken die aktivierte DNIe und ein normales Bild anzeigen. Mit dieser Funktion können Sie den Unterschied in der Bildqualität erkennen. DNIeTM (Digital Natural Image engine) Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung, Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die DNIeTM-Technologie wird jedes Signal Ihren Augen angepasst. Diese Zusatzfunktion ist im PC-Modus nicht verfügbar. DNIe ist nur im Modus Dynamisch verfügbar.  HDMI-Schwarzwert: Normal/Gering Mit dieser Funktion können Sie die Bildqualität einstellen, wenn es mit dem HDMI-Eingang im eingeschränkten RGB-Bereich (16 bis 235) zu Einbrennerscheinungen (Auftreten von Schwarzwerten, geringem Kontrast, schwachen Farben usw.) kommt. Diese Funktion ist nur bei Verbindung des externen Eingangs mit HDMI (RGB-Signale) aktiv.  Blaumodus: Aus/Ein Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können. Mit dieser Funktion können Sie die Farbe und den Farbton auf Werte einstellen, die dem Signalpegel der verschiedenen Videogeräte angemessen sind. Verwenden Sie hierzu die Streifenmuster für die Farben Rot/Grün/Blau/Cyan/Magenta/Gelb, ohne zusätzlich den Blaufilter zu verwenden. Der Blaumodus ist verfügbar, wenn der Bildmodus auf Film oder Standard eingestellt ist.  Einbrennschutz Dieses Gerät ist mit Einbrennschutz-Technologie ausgestattet, um die TV Bildoptionen Möglichkeit des Einbrennens des Monitorbildes zu verringern. Diese  Farbtemp. : Normal Format : Autom. Breit  Technologie ermöglicht das Einstellen von vertikalen (Pixel vertikal) Bildschirmmodus : 16:9  und horizontalen (Pixel horizontal) Bildbewegungen. Die Zeiteinstellung Digitale RM : Auto  ermöglicht das Programmieren der Dauer zwischen Bildbewegungen DNle : Ein  HDMI-Schwarzwert : Normal  in Minuten. Blaumodus : Aus  − Pixel-Shift: Diese Funktion verschiebt Pixel auf dem Bildschirm-Einbrennschutz  Plasmabildschirm horizontal oder vertikal, um die Möglichkeit des Einbrennens des Bildes zu minimieren. Navig. Eingabe Zurück • Wählen Sie durch Drücken der Tasten ▲ oder ▼ für TV Bildschirm-Einbrennschutz Pixel-Shift die Optionen Aus oder An, und drücken Sie dann die Taste ENTER.  Pixel-Shift • Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, Weiß  Blättern  und drücken Sie dann die Taste ENTER. Seitenbalken :Dunkel  Verfügbare Optionen: Pixel horizontal, Pixel vertikal, Zeit

➢ Optimale Einstellung für Pixel den Pixelabstand Pixel horizontal Pixel vertikal Zeit (Minuten)

Pixel Shift-Wert kann in Abhängigkeit von der ➢ Der Monitorgröße (Zoll) und dem ausgewählten Modus

➢ Diese Funktion ist im Modus “Nur Scan” nicht verfügbar. −

Weiß : Diese Funktion dient zum Entfernen von Nachbildern auf dem Bildschirm, indem sie die Farbe aller Pixel in Weiß ändert. Verwenden Sie diese Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde. Blättern: Diese Funktion dient zum Entfernen von Nachbildern auf dem Bildschirm, indem alle Pixel des Plasmabildschirms nach einem bestimmten Muster verschoben werden. Verwenden Sie diese Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde. Seite grau: Sie verhindern bei Anzeige im Format 4:3 Beschädigungen des Bildschirms, indem Sie einen Weißabgleich an den beiden linken Bildschirmrändern vornehmen. Dunkel: Bei Anzeige im Format 4:3 werden die beiden seitlichen Bildschirmränder abgedunkelt. Hell: Bei Anzeige im Format 4:3 werden die beiden seitlichen Bildschirmränder aufgehellt. Zum Entfernen von Nachbildern verwenden Sie entweder die Funktion Weiß oder die Funktion Blättern. Beide Fun ktionen entfernen Nachbilder auf dem Bildschirm, die Funktion Blättern ist jedoch effektiver. Die Funktion zum Entfernen von Nachbildern muss über einen längeren Zeitraum (ca. 1 Stunde) ausgeführt werden, um Nachbilder auf dem Bildschirm effektiv zu entfernen. Wenn das Nachbild nach dem Ausführen der Funktion nicht entfernt ist, wiederholen Sie die Anwendung der Funktion. Drücken Sie zum Deaktivieren dieser Funktion eine beliebige Taste auf der Fernbedienung.

Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte Sie können die detaillierten Bildparameter einstellen. 1 2 3 4

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER, um Bild auszuwählen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Reset, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste ▲ oder ▼, um OK oder Abbrechen auszuwählen, und drücken Sie dann die Taste ENTER.

➢ Jeder Modus kann zurückgesetzt werden.

TV Bild Modus : Standard Zellhelligkeit 7 Kontrast 95 Helligkeit 45 Schärfe 50 Farbe 50 Farbton G50 R50 Detaileinstellungen Bildoptionen Reset : OK OK Abbrechen Navig.

11/4/2008 9:34:35 AM Audiofunktionen 1 2

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um Ton auszuwählen, und drücken Sie dann die Taste ENTER. 3 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Verfügbare Optionen: Modus, Equalizer, SRS TS XT, Auto. Lautst., TV-Lautsprecher, Ton wählen. 4 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. 5 Drücken Sie zum Beenden die Taste EXIT.  Modus: Standard/Musik/Film/Sprache/Benutzerdef. Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt.

TV Ton Modus : Benutzerdef. Equalizer SRS TS XT : Aus Auto. Lautst. : Aus TV-Lautsprecher : Aus Ton wählen : Hauptsender

L Einfaches Einstellen Balance 100Hz 300Hz 1kHz 3kHz 10kHz 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ oder ▼ den Tonmodus. Navig. Einstellen Zurück 3 Wählen Sie die gewünschte Option mit den Tasten ◄ und ► Extras  Equalizer: Balance/100Hz/300Hz/1kHz/3kHz/10kHz Bildmodus : Standard Das Fernsehgerät verfügt über mehrere Einstellmöglichkeiten Tonmodus ◄ Benutzerdef ► Sleep-Timer : Aus für die Tonqualität. SRS TS XT : Aus Wenn Sie Änderungen an dies en Einstellungen Energiesparmod : Aus Dual I-II : Mono vornehmen, wird der Audiomodus automatisch auf Benutzerdef. umgestellt. Einstellen Navig Beenden  SRS TS XT: Ein/Aus TruSurround XT ist eine patentierte SRS-Technologie, die das Problem des Betreibens von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Fernsehlautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

TruSurround XT, SRS und das Symbol sind Marken von SRS Labs, Inc. Das TruSurround XT-Verfahren wird in Lizenz von SRS Labs, Inc. verwendet.” Einfaches Einstellen Extras Bildmodus : Standard 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. Tonmodus : Benutzerdef Sleep-Timer : Aus 2 Wählen Sie mit den Tasten ▲ oder ▼ SRS TS XT. SRS TS XT ◄ Aus ► 3 Drücken Sie die Taste ◄ oder ► um Aus oder Ein Energiesparmod : Aus Dual I-II : Mono auszuwählen.  Auto. Lautst.: Ein/Aus Einstellen Navig Beenden Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.  TV-Lautsprecher: Ein/Aus Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker. Die Tasten +, - und MUTE funktionieren nicht, wenn TV-Lautsprecher aus aktiviert ist. Wenn TV-Lautsprecher auf Aus geschaltet ist, können keine Audioeinstellungen vorgenommen werden.  Ton wählen: Hauptsender/PIP-Sender Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben. Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben. PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.

11/4/2008 9:34:36 AM Auswählen des Tonmodus (modellabhängig) Mit der Taste DUAL I-II wird die Verarbeitung und Ausgabe des Audiosignals angezeigt und gesteuert. Beim Einschalten ist der Modus Dual-I oder Stereo automatisch voreingestellt (abhängig von der aktuellen Sendung). Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ oder ▼ die Option Dual I-II. 3 Wählen Sie mit den Tasten ◄ und ► die gewünschte Option.

Standardsendung (Standardtonwiedergabe)

Mono (normale Verwendung)

Standard Benutzerdef Aus Aus Aus Mono ► Beenden

Standard und NICAM-Mono

Standardsendung (Standardtonwiedergabe)

Zweisprachig oder Dual-I/II Dual I Stereo

Mono (normale Verwendung) Dual II Mono (Mono erzwungen)

 Bei schlechten Empfangsbedingungen sind Sendungen im Modus Mono besser zu hören.  Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu Mono wechseln.

Anschließen von Kopfhörern (separat erhältlich) Sie können Kopfhörer an das Fernsehgerät anschließen, wenn Sie ein Fernsehprogramm ansehen möchten, ohne andere Personen im selben Raum zu stören. Sie den Kopfhörerstecker an den entsprechenden ➢ Wenn Anschluss anschließen, können Sie im Audiomenü nur

TV Seitenverkleidung

Auto. Lautst. auswählen.

Verwenden von Kopfhörern bei hoher Lautstärke über ➢ Das einen längeren Zeitraum kann zu Hörschäden führen. Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird ➢ über die Lautsprecher kein Ton ausgegeben. Lautstärke der Kopfhörer und des Fernsehgeräts ➢ Die werden getrennt geregelt.

BN68-01808A-00GER.indd 24

Drücken Sie die Taste MENU, um das Menü anzuzeigen. TV Einstellungen  Plug & Play Drücken Sie die Taste ▲ oder ▼, um Einstellungen Sprache : Deutsch  auszuwählen, und drücken Sie dann die Taste ENTER. Zeit  Lichteffekt : TV Modus An  TV 3 Drücken Sie die Taste ▲ oder ▼, um Zeit auszuwählen, und Einstellung für Wandmontage  Melodie : Aus  drücken Sie dann die Taste ENTER. Entertainment : Aus  Energiesparmod. : Aus  4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, PIP  und drücken Sie dann die Taste ENTER. Verfügbare Optionen: Zeit einstellen, Sleep-Timer, Timer 1, Timer 2, Timer 3 Navig. Eingabe Zurück 5 Wenn Sie die gewünschten Änderungen vorgenommen haben, TV Zeit drücken Sie die Taste ENTER.  Zeit einstellen : 00 : 00 6 Drücken Sie zum Beenden die Taste EXIT. Sleep-Timer : Aus  Timer 1 : Aus   Zeit einstellen Timer 2 : Aus  Sie können die Uhr des Fernsehgeräts stellen, so dass Timer 3 : Aus  die aktuelle Uhrzeit angezeigt wird, wenn Sie auf der Fernbedienung die Taste Info drücken. Wenn Sie den automatischen Timer verwenden möchten, müssen Sie die Uhrzeit einstellen. − Drücken Sie auf ◄ oder ►, um Monat, Datum, Jahr, Navig. Eingabe Zurück Stunde, oder Minute einzustellen. Nehmen Sie die TV Timer 1 Einstellungen mit den Tasten ▲ oder ▼ vor. Anschaltzeit Sie können Monat, Datum, Jahr, Stunde, oder Minute : 00 00 Nein durch Drücken der Zifferntasten auf der Fernbedienung Ausschaltzeit : direkt einstellen. CH LIST 00 SRS : 00 Nein Bei einem Stromausfall oder Ausschalten des Geräts über Wiederholmodus das Netzteil gehen die Einstellungen der Uhr verloren. Einmal Lautstärke  Sleep-Timer 10 Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen Ablauf das Fernsehgerät automatisch Navig. Einstellen Zurück in den Standby-Modus geschaltet wird. − Wählen Sie mit den Tasten ▲ oder ▼, nach welcher Zeit das Gerät ausgeschaltet werden soll (Aus, 30, 60, 90, 120, 150 oder 180). Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. Extras 2 Wählen Sie mit der Taste ▲ oder ▼ die Option SleepBildmodus : Standard Tonmodus : Benutzerdef Timer. Sleep -Timer ◄ Aus ► 3 Wählen Sie mit der Taste ◄ oder ► die Minuten aus, und SRS TS XT P.MODE : Aus HDMI Energiesparmod : Aus drücken Sie dann die ENTER-Taste. Dual I-II : Mono  Timer 1 / Timer 2 / Timer 3 Sie können die Funktionen Anschaltzeit / Ausschaltzeit so Einstellen Navig Beenden einstellen, dass das Fernsehgerät zum ausgewählten Zeitpunkt automatisch ein- bzw. ausgeschaltet wird. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben. − Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option aus. Drücken Sie zum Ändern der Einstellung die Taste ▲ oder ▼. Anschaltzeit: Wählen Sie Stunde, Minute und Ein/Aus. (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Ein.) Ausschaltzeit: Wählen Sie Stunde, Minute und Ein/Aus. (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Ein.) Wiederholmodus: Wählen Sie Einmal, Täglich, Mo - Fr, Mo - Sa oder Sa - So. Lautstärke: Stellen Sie die gewünschte Lautstärke ein. Sie können die Stunden und Minuten direkt über die Zifferntasten auf der Fernbedienung einstellen. Autom. Ausschalten Wenn Sie den Timer einstellen, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine weiteren Funktionen bedient werden. Diese Funktion ist nur im Modus Ein des Timers verfügbar und verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. TV Einstellungen  Plug & Play Drücken Sie die Taste ▲ oder ▼, um Einstellungen Sprache : Deutsch  Zeit  auszuwählen, und drücken Sie dann die Taste ENTER. Lichteffekt : TV Modus An  Einstellung für Wandmontage  Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, Melodie : Aus   Unterhaltung : Aus und drücken Sie dann die Taste ENTER. Energiesparmod. : Aus  PIP  Verfügbare Optionen: Sprache, Melodie, Lichteffekt , Unterhaltung, Energiesparmod, PIP. Wenn Sie die gewünschten Änderungen vorgenommen haben, Navig. Eingabe Zurück drücken Sie die Taste ENTER. Drücken Sie zum Beenden die Taste EXIT. Sprache Die verfügbaren Optionen in diesem Menü sind modellabhängig. Wenn Sie das Fernsehgerät das erste Mal verwenden, müssen Sie die Sprache auswählen, in der Menüs und Hinweise angezeigt werden sollen. Lichteffekt: Aus/Standby/TV Modus An/Ein Sie können die blaue LED an der Vorderseite des Fernsehgeräts je nach Wunsch an- bzw. abschalten. Schalten Sie sie ab, wenn Sie Energie sparen möchten oder die LED Ihre Augen stört. − Aus: Die blaue LED ist immer aus. − Standby: Die blaue LED leuchtet im Standby-Modus und wird beim Anschalten des Fernsehgeräts ausgeschaltet. − TV-Modus An: Die blaue LED leuchtet bei angeschaltetem Fernsehgerät und wird beim Ausschalten abgeschaltet. − Ein: Die blaue LED leuchtet immer. Stellen Sie diesen Leichteffekt aus, um den Stromverbrauch zu reduzieren. Melodie: Aus/Gering/Mittel/Hoch Sie können die Melodie auswählen, die beim Ein- und Ausschalten des Fernsehers abgespielt wird. Die Melodie wird nicht abgespielt. − Wenn das Fernsehgerät keinen Ton ausgibt, weil die MUTE-Taste gedrückt wurde. − Wenn das Fernsehgerät keinen Ton ausgibt, weil die Taste – (Lautstärke) gedrückt wurde. − Wenn das Fernsehgerät mit dem Sleep-Timer ausgeschaltet wird. Unterhaltung : Aus/Sport/Kino/Spiel Im Unterhaltungsmodus können Sie die optimale Anzeige und den optimalen Ton für Sport, Kinofilme und Spiele auswählen. - Aus (Off): Deaktivieren der Funktion Unterhaltung (Entertainment). - Sport (Sports): Hiermit erzielen Sie optimale Bild- und Tonqualität für Sport. - Kino (Cinema): Hiermit erzielen Sie optimale Bild- und Tonqualität für Kinofilme. Farbe und Ton sind detailreicher und ansprechender. - Spiel (Game): Hiermit erzielen Sie optimale Bild- und Tonqualität für Spiele. In diesem Modus können Sie die Spielgeschwindigkeit erhöhen, wenn Sie eine externe Spielkonsole an Ihr Fernsehgerät anschließen. Wenn Sie einen der drei Modi von Unterhaltung auf An schalten, werden die Einstellungen gesperrt und können nicht verändert werden. Wenn Sie Änderungen am Bild- und Tonmodus vornehmen möchten, müssen Sie den Unterhaltungsmodus deaktivieren. Die Unterhaltungseinstellungen werden für jede Signalquelle gespeichert.

11/4/2008 9:34:38 AM

 Energiesparmod.: Aus/Gering/Mittel/Hoch Mit dieser Funktion wird die Helligkeit des Bildschirms Extras entsprechend den Lichtverhältnissen der Umgebung angepasst. Bildmodus : Standard Tonmodus : Benutzerdef − Aus: Energiesparmodus ausschalten. Sleep -Timer : Aus − Gering: Das Gerät wird unabhängig von den Lichtverhältnissen SRS TS XT : Aus in der Umgebung im Standardmodus betrieben. Energiesparmod ◄ Aus ► Dual I-II : Mono − Mittel: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung in den mittleren Einstellen Navig Beenden Stromsparmodus versetzt. − Hoch: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung in den maximalen Stromsparmodus versetzt. Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ und ▼ die Option Energiesparmod. 3 Wählen Sie mit den Tasten ◄ und ► die gewünschte Option  PIP (Bild im Bild): P IP (Ein/Aus)), Quelle/Größe/ Position/Programm Sie können innerhalb des Hauptbildes ein PIP-Bild einblenden. TV PIP Dadurch können Sie eine Fernsehsendung ansehen oder die  PIP : Ein Videosignale eines anderen angeschlossenen Geräts anzeigen. Quelle : TV  − PIP: Ein/Aus Format :  Sie können die PIP-Funktion aktivieren oder deaktivieren. Position :  Programm :P 1  Tabelle der PIP-Einstellungen Hauptbild Komponenten HDMI1, 2.

PC PIP-Bild Analogsendungen nur

Ext1 und Ext2, AV Navig.

− Quelle: TV/Ext.1/Ext.2/AV Wählen Sie eine Signalquelle für das PIP-Bild. − Größe: / / Sie können die Größe für das PIP-Bild auswählen. Wenn sich das Hauptbild im PC- oder Komponenten modus befindet, ist Format nicht verfügbar. − Position: / / / Sie können die Position für das PIP-Bild auswählen. Im Doppelmodus( , ) können Sie Position nicht wählen. − Programm Sie können nur dann einen Kanal für das PIP-Bild auswählen, wenn Quelle (Source) auf TV eingestellt ist.

Einrichten der PC-Software (unter Windows XP)

Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die auf Ihrem PC angezeigten Menüs und Fenster entsprechen je nach installierter WindowsVersion und verwendeter Grafikkarte möglicherweise nicht genau der Abbildung. Trotzdem sind die hier beschriebenen grundlegenden Informationen in fast allen Fällen anwendbar. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.) 1 Klicken Sie mit der rechten Maustaste auf den WindowsDesktop, und klicken Sie dann auf Eigenschaften. Eigenschaften von Anzeige wird angezeigt. 2 Klicken Sie auf die Registerkarte Einstellungen, und stellen Sie einen Anzeigemodus gemäß der Tabelle der Anzeigemodi ein. Eine Änderung der Farbeinstellungen ist nicht erforderlich. 3 Klicken Sie auf Erweitert. Ein neues Einstellungsdialogfeld wird angezeigt. 4 Klicken Sie auf die Registerkarte Monitor, und stellen Sie anschließend die Bildschirmfrequenz anhand der Tabelle der Anzeigemodi ein. Stellen Sie wenn möglich die Vertikalfrequenz und die Horizontalfrequenz separat ein, anstatt die Einstellung Bildschirmfrequenz zu verwenden. 5 Klicken Sie auf OK, um das Fenster zu schließen, und klicken Sie dann auf OK, um das Fenster Eigenschaften von Anzeige zu öffnen. Möglicherweise wird jetzt automatisch der PC neu gestartet. Deutsch - 27

BN68-01808A-00GER.indd 27

11/4/2008 9:34:38 AM Eingangsmodus (PC) Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auflösung ab. In der nachstehenden Tabelle sind alle unterstützten Monitormodi aufgeführt: D-Sub Eingang Vollbildmodus Auflösung

HDMI/DVI Eingang Vollbildmodus Auflösung

 Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2 erfolgen.  Das Zeilensprungverfahren wird nicht unterstützt.  Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.  Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt.  Der VESA-Modus (1024 x 768 @ 60 Hz) ist beim PS42A410/PS42A412 zur Anzeige von Text optimal.  Der VESA-Modus (1360 x 768 @ 60Hz) ist beim PS50A410/PS50A412 zur Anzeige von Text optimal.

BN68-01808A-00GER.indd 28

11/4/2008 9:34:38 AM Einstellungen für PC vornehmen Sie den PC-Modus, indem Sie die Taste SOURCE ➢ Wählen drücken. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um Bild auszuwählen, und drücken Sie dann die Taste ENTER. 3 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. 4 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. 5 Drücken Sie zum Beenden die Taste EXIT.  Autom. Einstellung: Die automatische Einstellung ermöglicht eine automatische Anpassung des PC-Monitors an das eingehende PC-Videosignal. Qualität (fein, grob) und Position des Bildes werden automatisch eingestellt.

TV Bild  Modus : Standard Zellhelligkeit 7 Kontrast 95 Helligkeit 45 Schärfe 50 Autom. Einstellung   PC-Bildschirm Detaileinstellunge   Bildoptionen Reset : OK 

Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ und ▼ die Option Autom. Einstellung aus, und drücken Sie dann die ENTER-Taste.  PC-Bildschirm: Grob/Fein/Position/Bild zurücksetzen Grob/Fein Durch Einstellung der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist. 1 Drücken Sie die Taste ▲ oder ▼, um Grob oder Fein auszuwählen, und drücken Sie dann die Taste ENTER. 2 Drücken Sie die Tasten ◄ oder ►, um die Bildqualität anzupassen. Es können vertikale Streifen auftreten, oder das Bild kann verschwommen sein. Drücken Sie die Taste ENTER. Position Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt. 1 Stellen Sie die Position mit den Tasten ▲/▼/◄/► ein. 2 Drücken Sie die Taste ENTER. Bild zurücksetzen Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

Autom. Einstellen läuft Bitte warten

PC-Bildschirm Grob Fein Position Bild zurücksetzen

Bild-Reset ist abgeschlossen.

BN68-01808A-00GER.indd 29

11/4/2008 9:34:39 AM Videotext-Funktion (modellabhängig) Die meisten Fernsehsender bieten Informationen per Videotext an. Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen. Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden. 1 (Beenden) Videotextanzeige beenden (modellabhängig) 2 (Größe) Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen. 3 (Verborgenen Inhalt einblenden) Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den Videotext auszublenden. 4 Farbtasten (rot/grün/gelb/blau) Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen. 5 (Videotext anzeigen/Videotext und Fernsehsendung zugleich anzeigen) Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden. 6 (Speichern) Drücken Sie diese Taste, um Videotextseiten zu speichern. 7 (Modus) Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF). Wenn Sie diese Taste im Modus LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet.Im Listenspeichermodus können Sie mit der Taste Seite speichern Videotextseiten in einer Liste speichern. 8 (Untergeordnete Seite) Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen. 9 (Nächste Seite anzeigen) Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen. 0 (Vorherige Seite anzeigen) Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut. ! (halten) Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut. @ (Abbrechen) Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen. # (Index) Drücken Sie diese Taste, um die Videotext-Indexseite (Inhaltsverzeichnis) anzuzeigen.

Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln. Fortsetzung... Deutsch - 30

BN68-01808A-00GER.indd 30

11/4/2008 9:34:41 AM Die Videotextseiten sind in sechs Kategorien unterteilt: Sportergebnisse

A B C D E F Inhalt Gewählte Seitennummer Senderkennung Aktuelle Seitenzahl oder Suchhinweise Datum und Uhrzeit Text Statusinformation FASTEXT-Informationen

sind oft auf mehrere, aufeinander ➢ Videotextinformationen folgende Seiten verteilt, die wie folgt aufgerufen werden

können:  Eingeben der Seitennummer  Auswahl eines Titels in einer Liste  Auswahl einer farbigen Überschrift (FASTEXT-System)

➢ Drücken Sie die Taste TV, um Videotext zu beenden.

BN68-01808A-00GER.indd 31

11/4/2008 9:34:42 AM Spezifikation (VESA) der Wandhalterung Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann es herunterfallen und zu Verletzungen kommen.

VESA-Spezifikation (A * B)

von uns empfohlenen Standardabmessungen der Wandhalterung finden Sie in der obigen Tabelle. ➢ Die Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für ➢ Beim die Montage erforderlichen Teile. Sie keine Schrauben, die länger sind als hier angegeben, da damit innen liegende ➢ Verwenden Bauteile des Fernsehers beschädigt werden können. Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, kann ➢ Bei die Länge der Schrauben je nach Spezifikation unterschiedlich sein. Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben ➢ Verwenden entsprechen. Ziehen Sie die Schrauben nicht zu fest an, weil Sie so das Produkt beschädigen

könnten oder das Produkt dadurch herunterfallen könnte, was zu Verletzungen führen kann. Samsung haftet nicht bei derartigen Unfällen. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. Unsere 57- und 63-Zoll-Modelle entsprechen nicht der VESA-Spezifikation. Verwenden Sie für dieses Modell deshalb unseren speziellen Wandmontagesatz. Bei der Montage dieses Fernsehgeräts dürfen Sie eine Neigung von 15 Grad nicht überschreiten. Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. Deutsch - 32

BN68-01808A-00GER.indd 32

11/4/2008 9:34:42 AM Verstellbare Wandhalterung (gesondert lieferbar) Nachdem Sie die Wandhalterung montiert haben, können Sie die Position Ihres Fernsehgeräts einfach justieren. Rückseite

Automatische Wandhalterung

Serielles Kabel (1 zu 1) (nicht im Lieferumfang)

Einstellungen Plug & Play Sprache : English Zeit Lichteffekt : TV Modus An Einstellung für Wandmontage Melodie : Aus Unterhaltung : Kino Energiesparmod. : Aus PIP :

Einstellung für Wandmontage

Abspeichern der Position

Drücken Sie auf der Fernbedienung die Taste ▲, ▼, ◄ oder ►. Das Fenster zum Justieren der Wandhalterung wird angezeigt Wenn das Fenster zum Justieren der Wandhalterung nicht angezeigt wird, nachdem Sie beim Fernsehen auf eine der Richtungstasten gedrückt haben, öffnen Sie dieses Fenster mithilfe des Menüs. • Drücken Sie die Taste MENU, um das Menü zu öffnen. Drücken Sie die Taste ▲ oder ▼, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER. • Drücken Sie die Taste ▲ oder ▼, um Einstellung für Wandmontage auszuwählen, und drücken Sie dann die Taste ENTER.

Stellen Sie mit den Tasten ▲,▼,◄ oder ► die gewünschte Position ein. Position 1 2 3 Einstellen Speichern Center Wenn Sie eine Pfeiltaste drücken, während das Bildschirmmenü nicht auf dem Bildschirm angezeigt wird, wird das Fenster zum Einstellen angezeigt. Drücken Sie die Taste INFO, um zurückzusetzen. Wählen Sie mit der Taste ◄ oder ► Ja, und drücken Sie dann auf ENTER. Diese Position wird als Standardwert gespeichert. Drücken Sie die blaue Taste. Speichern Drücken Sie auf die Tasten ▲ und ▼, um eine der Speichern Sie die Position. gespeicherten Positionen Position1, Position2 oder Position3 mit der aktuellen Position zu belegen. Position 1 Wenn Sie die aktuelle Position nicht speichern möchten, Position 2 drücken Sie auf die Taste RETURN. Position 3 Wenn Sie einen Speicherplatz auswählen möchten, können Sie die Farbtasten nicht verwenden. Navig Eingabe Zurück Drücken Sie zum Speichern auf die Taste ENTER. Wenn Sie Position1 wählen, wird die Meldung Aktuelle Position wird als Position1 gespeichert angezeigt. Drücken Sie ENTER. Die gespeicherte Position wird links im Bildschirmmenü angezeigt.

11/4/2008 9:34:44 AM Einstellen einer gespeicherten Position

Einstellung für Wandmontage

Führen Sie den 1. Schritt von Öffnen des Menüs aus. Durch Drücken einer Farbtaste (Rot, Grün, Gelb) wird die automatische Wandhalterung in die gespeicherte Position gebracht. ➢ Sie können die Wandhalterung in eine der 3 voreingestellten Positionen bringen. Drücken Sie hierzu auf die rote (Position 1), grüne (Position 2) oder gelbe (Position 3) Taste. ➢ Wenn Sie die Position verändern, nachdem Sie eine gespeicherte Position eingestellt haben, wird die Anzeige der Position geschlossen. Einzelheiten zur Installation entnehmen Sie bitte dem zusammen mit der Wandhalterung gelieferten Installationshandbuch. Setzen Sie sich für die Installation des Geräts und zum Einbauen und Positionieren der Wandhalterung mit einem Fachbetrieb in Verbindung. Verwenden Sie dieses Installationshandbuch, wenn Sie die Wandhalterung an einer Wand befestigen. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Das 102 cm-Modell ist nicht kompatibel mit dem älteren Wandhalterungsmodell (WMN5090A).

Vorbereitung für die Befestigung der Wandhalterung an der Wand Fall A: Installieren der SAMSUNG-Wandhalterung

Fall B: Installieren der Wandhalterung eines anderen Anbieters

Befestigen Sie die Wandhalterung mit einem Anzugsmoment von maximal 15kgf•cm. Denken Sie daran, dass Bauteile bei einem höheren Anzugsmoment beschädigt werden können. Zum Zubehörsatz gehört ein Haltering [①] zum Befestigen der Wandhalterungen von Drittanbietern am Samsung-Fernseher. (Fall B)

Montieren des Standfußes (modellabhängig) Verwenden Sie die 6 mitgelieferten Schrauben, um den Monitor fest mit der Bodenplatte zu verschrauben. (Das Gehäuse Ihres Fernsehers entspricht möglicherweise nicht genau der Abbildung.) Achtung Befestigen Sie den Standfuß sicher am Fernsehgerät, ehe Sie ihn bewegen, da der Standfuß umfallen und schwere Verletzungen verursachen kann. Der PDP-Fernseher sollte von mindestens zwei Personen getragen werden. Um Beschädigungen zu vermeiden, legen Sie den Fernseher nie auf den Fußboden. Bewahren Sie ihn stets aufrecht stehend auf.

Bei Wandinstallation Ihres Fernsehgeräts schließen Sie die Abdeckung (1) am Verbindungsteil des Standfußes mithilfe der zwei Verblendschrauben.

BN68-01808A-00GER.indd 34

11/4/2008 9:34:46 AM Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor. So verhindern Sie, dass das Fernsehgerät umkippt: 1.

Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. ➣ Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel. ➣ Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. ➣ Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben.

Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest. ➣ Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. ➣ Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. ➣ Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb..

BN68-01808A-00GER.indd 35

11/4/2008 9:34:47 AM Problembehandlung Bevor Sie sich über Ihren Fachhändler an den Kundendienst von Samsung wenden, führen Sie bitte die nachstehend beschriebenen einfachen Maßnahmen durch. Wenn Sie das Problem nicht anhand der angegebenen Hinweise lösen können, notieren Sie Modell- und Seriennummer des Fernsehgeräts, und wenden Sie sich an Ihren Fachhändler. Kein Ton oder Bild  Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.  Stellen Sie sicher, dass Sie die Netztaste (Ein/Aus) am vorderen Bedienfeld gedrückt haben, oder drücken Sie die Taste POWER auf der Fernbedienung.  Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.  Kontrollieren Sie die Lautstärke.  Überprüfen Sie, ob „TV-Lautsprecher“ auf Aus gestellt ist. Normales Bild, aber kein Ton  Kontrollieren Sie die Lautstärke.  Überprüfen Sie, ob die Taste Stumm auf der Fernbedienung gedrückt wurde. Kein Bild oder nur schwarzweißes Bild  Ändern Sie die Farbeinstellungen.  Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist. Ton- und Bildstörungen  Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf.  Schließen Sie das Fernsehgerät an eine andere Steckdose an. Verzerrtes oder verschneites Bild, verzerrter Ton  Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht. Fernbedienung funktioniert nicht richtig  Tauschen Sie die Batterien der Fernbedienung aus.  Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender).  Überprüfen Sie, ob die Pole („+“ und „–“) der Batterien wie im Batteriefach angezeigt ausgerichtet sind.  Überprüfen Sie, ob die Batterien möglicherweise leer sind. Der Bildschirm ist schwarz und die Betriebsanzeige blinkt kontinuierlich.  Überprüfen Sie auf Ihrem Computer Stromversorgung und Signalkabel.  Das Fernsehgerät befindet sich im Energiesparmodus.  Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur.  Überprüfen Sie bei den Geräten (Set-Top-Box, DVD usw.) Stromversorgung und Signalkabel.  Das Fernsehgerät befindet sich im Energiesparmodus.  Drücken Sie auf der Fernbedienung die Taste SOURCE.  Schaltet das Fernsehgerät ein oder aus. Das beschädigte Bild wird in der Ecke des Bildschirms angezeigt.  Wenn bei manchen externen Geräten Nur Scan gewählt ist, erscheint das beschädigte Bild in der Ecke des Bildschirms. Dieses Symptom ist auf das externe Gerät und nicht auf das Fernsehgerät zurückzuführen. Die Meldung wird angezeigt.  Diese erscheint, wenn Sie die EXIT-Taste eine Weile lang gedrückt halten. Die Geräteeinstellungen werden auf die Werkseinstellungen zurückgesetzt.

BN68-01808A-00GER.indd 36

11/4/2008 9:34:47 AM Technische Daten Die Beschreibungen und Eigenschaften in diesem Handbuch werden nur zu Informationszwecken herausgegeben und können ohne vorherige Ankündigung geändert werden. Modell Bildgröße (Diagonal)

1024 x 768 bei 60 Hz

1360 x 768 bei 60 Hz

Gewicht Gehäuse Mit Fuß

Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung)

10 °C bis 40 °C (50 °F bis 104 °F) 10% bis 80%, nicht kondensierend -20 °C bis 45 °C (-20,00 °C bis 45,00 °C) 5% bis 95%, nicht kondensierend

Vertikal PC-Auflösung Audio (Ausgang) Abmessungen (BxHxT) Gehäuse Mit Fuß

Dies ist ein digitales Gerät der Klasse B. ➢  Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

 Die technischen Daten zum Stromverbrauch und zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt.

BN68-01808A-00GER.indd 37

11/4/2008 9:34:47 AM Diese Seite wurde absichtlich leer belassen.

BN68-01808A-00GER.indd 38

11/4/2008 9:34:47 AM Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

BN68-01808A-00GER.indd 39

Automatisch opslaan P 1

HDMI/DVI Eingang Modus
