Vérifiez et changez le signal/la source. N Ce téléviseur LCD TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que des points clairs ou sombres apparaissent à l'écran. Ceux-ci n'ont aucune incidence sur les performances du produit. Français - 46 [550-W.Euro]BN68-02324A-03L09.in46 46 2009-10-09 2:59:59 ¦ Caractéristiques Nom du modèle Taille de l'écran (diagonale) Résolution du PC (optimale) Son (sortie) Dimensions (L x P x H) Corps Avec socle Poids Avec socle Considérations environnementales Température de fonctionnement Humidité en cours de fonctionnement Température de stockage Humidité sur le lieu de stockage Socle orientable (gauche / droite) Nom du modèle Taille de l'écran (diagonale) Résolution du PC (optimale) Son (sortie) Dimensions (L x P x H) Corps Avec socle Poids Avec socle Considérations environnementales Température de fonctionnement Humidité en cours de fonctionnement Température de stockage Humidité sur le lieu de stockage Socle orientable (gauche / droite) LE32B550, LE32B551 LE32B553, LE32B554 LE37B550, LE37B551 LE37B553, LE37B554 32 pouces 37 pouces 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz 10 W X 2 10 W X 2 794 X 77 X 524 mm 794 X 240 X 570 mm 917 X 79 X 592 mm 917 X 255 X 658 mm 13 kg 16 kg 10°C à 40°C (10,00°C à 40,00°C) 10% à 80%, sans condensation -20°C à 45°C (-20,00°C à 45,00°C) 5 % à 95 %, sans condensation -20˚ ~ 20˚ LE40B550, LE40B551 LE40B553, LE40B554 LE46B550, LE46B551 LE46B553, LE46B554 40 pouces 46 pouces 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz 10 W X 2 10 W X 2 982 X 79 X 626 mm 982 X 255 X 676 mm 1116 X 79 X 706 mm 1116 X 275 X 770 mm 18 kg 23 kg 10°C à 40°C (10,00°C à 40,00°C) 10% à 80%, sans condensation -20°C à 45°C (-20,00°C à 45,00°C) 5 % à 95 %, sans condensation -20˚ ~ 20˚ N La conception et les spécifications peuvent être modifiées sans préavis. N Ce périphérique est un appareil numérique de classe B. N Concernant l'alimentation et la consommation électrique, reportez-vous à l'étiquette apposée sur le produit. Français - 47 [550-W.Euro]BN68-02324A-03L09.in47 47 2009-10-09 2:59:59 Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. ❑ Hinweis zu Digitalfernsehen 1. Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVBT-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.

2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem Fernsehen,

und DVB-C ist der Standard des Konsortiums für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.

3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein,

aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-CSignalen gewahrt bleibt.

4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche

Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. 5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann das Gerät möglicherweise bei manchen Kabelfernsehanbietern nicht störungsfrei zusammenarbeiten.

6. Für weitere Informationen setzen Sie sich bitte mit dem SAMSUNG-Kundendienstzentrum in Verbindung.

• ❑ Vorsichtsmaßnahmen beim Anzeigen von Standbildern Ein Standbild kann zu einer dauerhaften Beschädigung des Bildschirms führen. ● Zeigen Sie Standbilder und teilweise unbewegte Bilder nicht länger als 2 Stunden auf dem LCD-Bildschirm an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als ‘Bildkonservierung’ bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern. Der Betrieb des LCD-Monitors im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Monitor verursacht werden. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie. ● Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum hinaus können partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. © 2009 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 2:59:59 Inhalt Media Play (USB) Einrichten Ihres Fernsehgeräts ■ Bedienfeld p. 2
• ■ Zubehör p. 3
• ■ Anschlussfeld p. 4
• ■ Fernbedienung p. 6
• ■ Batterien in die Fernbedienung einsetzen p. 7
• ■ Anzeigen von Menüs p. 7
• ■ Fernsehgerät in den Standby-Modus schalten p. 8
• ■ Plug & Play-Funktion (je nach Modell) p. 8
• ■ Anzeigen des Bildschirmmenüs p. 9
• ■ Anschließen eines USB-Geräts p. 28
• ■ Media Play funktion p. 29
• ■ Menü der Optionen für Fotolisten p. 30
• ■ Anzeigen eines Fotos oder einer Diashow p. 31
• ■ Menü der Optionen für Diashows p. 32
• ■ Menü der Optionen für Fotolisten p. 33
• ■ Wiedergeben von Musik p. 34
• ■ Menü der Optionen für die Musikwiedergabe p. 35
• ■ Verwenden des Menüs Einstellungen p. 35
• ANYNET+ Kanal ■ Kanalmenü p. 9
• ■ Verwalten von Kanälen p. 12
• BILD SOUND ■ Konfigurieren des Tonmenüs p. 20
• ■ Tonmodus wählen p. 21
• EINSTELLUNGEN ■ Konfigurieren der Menüeinstellungen p. 22
• ■ Einstellen der Uhrzeit p. 24

SIGNALQUELLEN / UNTERSTÜTZUNG

Hinweis Zielwahltaste TOOLS-Taste Drücken Deutsch - [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 2:59:59 Einrichten Ihres Fernsehgeräts ¦ Bedienfeld N Form und Farbe des Geräts können sich je nach Modell unterscheiden. N Die Tasten auf der Frontblende können Sie durch Berühren mit einem Finger bedienen.

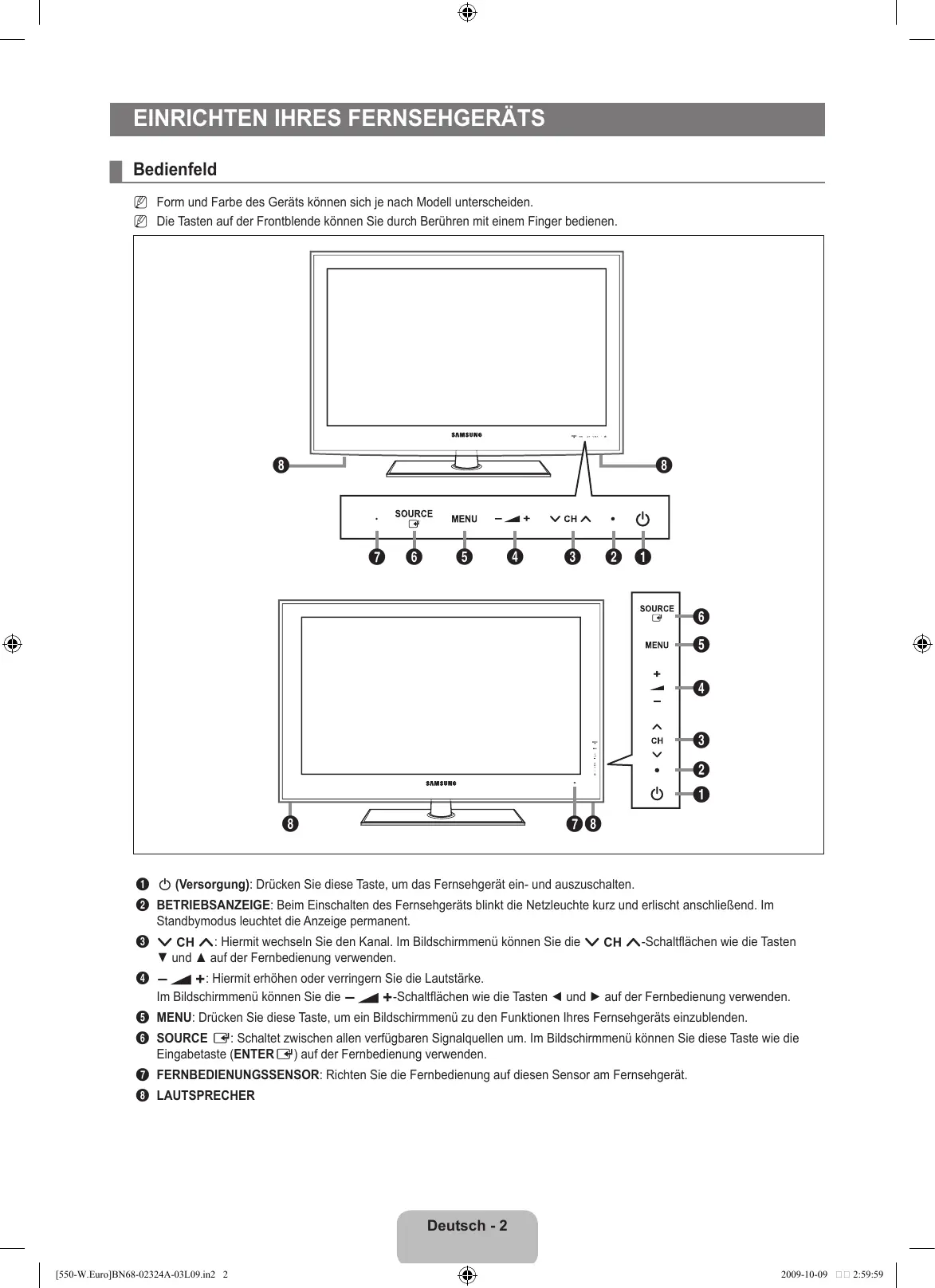

1 P (Versorgung): Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten. 2 BETRIEBSANZEIGE: Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent. 3 z: Hiermit wechseln Sie den Kanal. Im Bildschirmmenü können Sie die z-Schaltflächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden. 4 Y: Hiermit erhöhen oder verringern Sie die Lautstärke. Im Bildschirmmenü können Sie die Y-Schaltflächen wie die Tasten ◄ und ► auf der Fernbedienung verwenden. 5 MENU: Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen Ihres Fernsehgeräts einzublenden. 6 SOURCE E: Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie diese Taste wie die Eingabetaste (ENTERE) auf der Fernbedienung verwenden. 7 FERNBEDIENUNGSSENSOR: Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. 8 LAUTSPRECHER Deutsch - [550-W.Euro]BN68-02324A-03L09.in2 2 2009-10-09 2:59:59 ¦ Zubehör Fernbedienung und 2 Batterien (Typ AAA) Netzkabel Bedienungsanleitung Untere Abdeckung Reinigungstuch Kabelschlauch (je nach Modell) (M4 X L16) Garantiekarte / Sicherheitshinweise (nicht überall verfügbar) Schraube für Standfuß X 4 (je nach Modell) N Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. N Die Farbe und die Form der Teile kann je nach Modell unterschiedlich sein. Deutsch - [550-W.Euro]BN68-02324A-03L09.in3 3 2009-10-09 3:00:00 ¦ Anschlussfeld [Seitenverkleidung des Fernsehgeräts] [Rückseite des Fernsehgeräts]

Netzanschluss N Form und Farbe des Geräts können sich je nach Modell unterscheiden. 1 COMPONENT IN Zum Anschließen mit Component-Video / -Audio.

2 HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN

Zum Anschließen an die HDMI-Buchse von Geräten mit HDMI-Ausgang. N Beim Anschluss von Geräten über HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich. N Was ist HDMI? HDMI (High-Definition Multimedia Interface) ist eine digitale Schnittstelle, die die Übertragung von digitalen Bild- und Tonsignalen über ein einziges Kabel ermöglicht. Der Unterschied zwischen HDMI und DVI besteht darin, dass HDMI-Geräte kleiner als DVI-Geräte sind. N Bei dem Fernsehgerät erfolgt u. U. keine Tonausgabe und das Fernsehbild weist evtl. anormale Farben auf, wenn DVDoder Blu-Ray-Player bzw. Kabel- oder Satellitenreceiver (Set-Top-Box) angeschlossen werden, die HDMI-Versionen vor 1.3 unterstützen. Beim Anschluss eines älteren HDMI-Kabels und fehlender Tonausgabe schließen Sie das HDMI-Kabel an den HDMI IN 3(DVI)-Abschluss und die Audiokabel an die DVI AUDIO IN-Anschlüsse auf der Rückseite des Fernsehgeräts an. Wenn dies passiert, wenden Sie sich an die Firma, die Ihnen den DVD- oder Blu-Ray-Player bzw. den Kabel- oder Satellitenreceiver geliefert hat, um die HDMI-Version bestätigen zu lassen. Anschließend fordern Sie ein nötigenfalls Upgrade an. N Verwenden Sie den HDMI IN 3(DVI)-Anschluss für DVI-Verbindungen mit einem externen Gerät. Verwenden Sie ein DVIHDMI-Kabel oder einen DVI-HDMI-Adapter (DVI auf HDMI) für den Videoanschluss und die DVI AUDIO IN-Anschlüsse für die Audioverbindung. Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 3(DVI)-Anschluss erfolgen. N HDMI-Kabel für andere Versionen als 1.3 können störendes Flackern des Bildschirms verursachen oder zum völligen Ausfall des Fernsehgeräts führen.

3 PC IN [PC] / [AUDIO]

Zum Anschließen an den Video- und Audioausgang Ihres Computers N Wenn Ihr PC die Möglichkeit für HDMI-Verbindungen bietet, können Sie diesen Anschluss mit den HDMI IN 1, 2, 3(DVI) oder 4-Buchsen verbinden. N Wenn Ihr PC die Möglichkeit für DVI-Verbindungen bietet, können Sie diesen Anschluss mit der HDMI IN 3(DVI) / DVI AUDIO IN-Buchse verbinden. 4 ANT IN Anschluss an eine Antenne oder eine Kabelfernsehanlage. 5 KENSINGTON-SCHLOSS (modellabhängig) Das (optionale) Kensington-Schloss dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort. Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben. N Die Position des Kensington-Schlosses ist modellabhängig. Deutsch - [550-W.Euro]BN68-02324A-03L09.in4 4 2009-10-09 3:00:01 6 H(KOPFHÖRER) Kopfhörer können an den Kopfhörerausgang des Geräts angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet. N Wenn Sie Kopfhörer an das Fernsehgerät anschließen, sind die Möglichkeiten zur Nutzung der Tonfunktion eingeschränkt. N Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen. N Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die Lautsprecher kein Ton ausgegeben. N Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt. 7 DIGITAL AUDIO OUT (OPTICAL) Anschluss für ein Digitalaudio-Gerät wie z. B. ein Heimkinosystem. N Ein Digital Audio-System ist mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden: Vermindern Sie die Lautstärke des Fernsehers und stellen Sie die Lautstärke mit dem Lautstärkeregler des Systems ein. N 5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton unterstützt. N Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD- oder Blu-Ray-Player bzw. einen Kabel- oder Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur 2-Kanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD- oder Blu-Ray-Player bzw. Kabel- oder Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen und nicht an das Fernsehgerät. 8 SERVICE Anschluss nur für Servicezwecke

9 AUDIO OUT [R-AUDIO-L]

Zum Anschließen an die Audioeingänge Ihres Verstärker-/Heimkinosystems. Ein Audioverstärker ist mit den AUDIO OUT [R-AUDIO-L]-Anschlüssen verbunden: Vermindern Sie die Lautstärke des Fernsehers und stellen Sie die Lautstärke mit dem Lautstärkeregler des Verstärkers ein. 0 EXT1, 2 Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player. N Im EXT-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio. • Anschlussmöglichkeiten Anschluss EXT 1 EXT 2 Video

Eingang Audio (L / R)

Ausgang Video + Audio (L / R) Nur TV- oder DTV-Ausgang verfügbar. Ausgang frei wählbar.

! AV IN [VIDEO] / [R-AUDIO-L]

Video- und Audioeingänge für externe Geräte wie z. B. Camcorder oder Videorecorder. @ USB Anschluss für Softwareaktualisierungen und Media Play, usw. # COMMON INTERFACE-Steckplatz • Ohne eingelegte “CI(CI+)-Karte” zeigt das Fernsehgerät auf einigen Kanälen ‘Gestörtes Signal’ an. • Die Verbindungsinformationen mit Telefonnummer, Kennung der CI(CI+)-Kartenkennung, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. • Wenn die Konfiguration der Kanalinformationen abgeschlossen ist, wird die Meldung ‘Udating Completed’ angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert wurde. • Wenn Sie die CI-Karte wieder einsetzen, wird, je nach Modell, eine Meldung angezeigt, in der Sie das Kennwort für die Sicherungsstufe eingeben sollen. • Selbst wenn die Sicherungsstufe auf Alle zul. eingestellt ist, wird bei manchen Modellen eine Meldung angezeigt, damit Sie für Erwachsenenprogramme (ab 18 Jahren) das Kennwort eingeben. N Sie müssen die CI(CI+)-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. Ziehen Sie die CI(CI+)-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden. N Die Richtung, in der Sie die CI(CI+)Karte einlegen müssen, ist darauf mit einem Pfeil markiert. N Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig. N CI(CI+)-Karten werden in einigen Ländern, Regionen und von manchen Sendern nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. N Die CI+-Funktion steht nur im Modell LE********P zur Verfügung. Bei Problemen wenden Sie sich an den Dienstanbieter. Deutsch - [550-W.Euro]BN68-02324A-03L09.in5 5 2009-10-09 3:00:01 ¦ Fernbedienung N Die Reichweite der Fernbedienung beträgt ca. 7 m. N Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden. N Form und Farbe des Geräts können sich je nach Modell unterscheiden. 1 POWER: Ein- und Ausschalten des Fernsehgeräts. 2 ZIFFERNTASTEN: Hiermit wechseln Sie den Kanal. 3 FAV.CH: Zum Anzeigen von Favorit Kanallisten auf dem Bildschirm. 4 Y: Hiermit erhöhen oder verringern Sie die Lautstärke. 5 SOURCE: Hiermit können Sie alle verfügbaren Videosignalquellen anzeigen und auswählen. 6 INFO: Hiermit können Sie Informationen auf dem Fernsehschirm anzeigen. 7 TOOLS: Hiermit können Sie häufig verwendete Funktionen schnell auswählen. 9 FARBTASTEN: Verwenden Sie diese Tasten bei der Arbeit im Menü Senderliste, Media Play usw. ! DUAL: Auswahl von Toneffekten @ Verwenden Sie diese Tasten bei der Arbeit mit Media Play und Anynet+. (∏: Mit dieser Fernbedienung können Sie die Aufnahmen von SamsungRekordern mit der Anynet+Funktion fernsteuern. # TV: Hiermit können Sie den TVModus direkt aufrufen. $ PRE-CH: Hiermit können Sie zum zuletzt angezeigten Kanal wechseln. % MUTE M: Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten. ^ > P <: Hiermit wechseln Sie den Kanal. ( RETURN: Hiermit wechseln Sie zurück zum vorherigen Menü ) Auf▲ / Ab▼ / Links◄ / Rechts► / ENTERE: Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten. a EXIT: Drücken Sie diese Taste, um das Menü zu verlassen. b P.SIZE: Auswahl der Bildgröße. c MEDIA.P: Hiermit können Sie Musikdateien und Bilder abspielen bzw. anzeigen. d SUBT.: Mit dieser Taste können Sie Untertitel anzeigen e AD: Auswahl der AudioBeschreibung.

5 0: Videotext-Modus auswählen (LIST / FLOF)

7 4: Videotextgröße auswählen.

Videotextfunktionen 6 5: Verborgenen Inhalt einblenden

8 CH LIST: Zum Anzeigen von Kanallisten auf dem Bildschirm.

• GUIDE: Hiermit zeigen Sie den elektronischen Programmführer (EPG) an.

8 8: Videotextseite speichern 9 Fastext-Thema auswählen 0 /: Nacheinander Videotext, Double oder Mix auswählen. # :: Videotext beenden $ 1: Untergeordnete Videotextseite ^ 2: Nächste Videotextseite 3: Vorige Videotextseite & 6: Teletext index ( 9: Nicht umblättern a 7: Teletext abbrechen & MENU: Hiermit zeigen Sie das Bildschirmmenü an. Deutsch - [550-W.Euro]BN68-02324A-03L09.in6 6 2009-10-09 3:00:01 ¦ Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung

2. Legen Sie zwei AAA-Batterien ein.

N Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

N Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. (Bei normaler Nutzung der Fernbedienung halten die Batterien ungefähr ein Jahr.) N Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes: Ist das Fernsehgerät eingeschaltet? Wurden Plus- und Minuspol der Batterien vertauscht? Sind die Batterien leer? Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt? Befindet sich eine Leuch tstoffröhre oder ein Neonschild in der Nähe? BEDIENUNG ¦ Anzeigen von Menüs Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren, um die verschiedenen Funktionen auszuwählen und einzustellen. MENU-Taste Bildschirmmenü anzeigen. INFO RETURN-Taste Zurück zum vorherigen Menü. ENTERE / NAVIGATIONS-Taste Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Einstellung bestätigen. EXIT Bildschirmmenü schließen. ❑ Bedienung des Bildschirmmenüs (OSD) Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren.

1. Drücken Sie die Taste MENU.

2. Das Hauptmenü wird auf dem Bildschirm angezeigt. Links im Menü sind Symbole zu

sehen: Bild, Ton, Kanal, Einrichtung, Eingang, Anwendung, Unterstützung. Modus : Standard Hinter.Licht Kontrast Helligkeit Schärfe Farbe Farbton (G/R) Erweiterte INFO Einstellungen

3. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus.

5. Wählen Sie mit den Tasten ▲ oder ▼ eines der Untermenüs aus.

6. Erhöhen oder verringern Sie mit den Tasten ◄ oder ► den Wert für ein bestimmtes

Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren.

7. Drücken Sie die Taste ENTERE, um die Konfiguration abzuschließen. Zum Beenden

drücken Sie die Taste EXIT. Bild

4. Drücken Sie die ENTERE Taste, um in das Untermenü des jeweiligen Symbols zu

Kontrast Helligkeit Schärfe Farbe Farbton (G/R) Erweiterte Einstellungen Bildoptionen : 95 : 45 : 50 : 50 : G50/R50

U Verschieben L Einstellen E Eingeben R Zurück Hilfesymbol Deutsch - [550-W.Euro]BN68-02324A-03L09.in7 7 2009-10-09 3:00:02 ¦ Fernsehgerät in den Standby-Modus schalten Um den Stromverbrauchs zu senken, kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie die Taste POWERP auf der Fernbedienung drücken.

N Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die Standby-Anzeige auf.

2. Drücken Sie einfach erneut die Taste POWERP, um das Gerät wieder einzuschalten.

N Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel. ¦ Plug & Play-Funktion (je nach Modell) Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

1. Drücken Sie die Taste POWER auf der Fernbedienung.

N Sie können auch die Netztaste (POWERP) des Fernsehgeräts verwenden. N Die Meldung Select the OSD Language. wird angezeigt. Plug & Play

2. Drücken Sie die Taste ENTERE. Wählen Sie die gewünschte Sprache mit den Tasten ▲

oder ▼ aus. Drücken Sie die Taste ENTERE, um Ihre Auswahl zu bestätigen. Select the OSD Language. Menu Language : English

3. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Shop Demo oder

Privatgebrauch, und drücken Sie dann auf ENTERE. N Wir empfehlen Ihnen, das Fernsehgerät im Modus Privatgebrauch zu verwenden, E Enter um das optimale Bild für den Privatgebrauch zu erzielen. N Shop Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird. N Wenn das Gerät versehentlich auf den Modus Shop Demo eingestellt wird, und Sie möchten wieder INFO zurück zu Privatgebrauch (Standard) wechseln, gehen Sie so vor: Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü "Volume" angezeigt wird, halten Sie die Taste MENU am Fernsehgerät 5 Sekunden lang gedrückt.

4. Drücken Sie die Taste ENTERE. Wählen Sie das gewünschte Land mit der Taste ▲ oder ▼ aus. Drücken Sie die Taste

ENTERE, um Ihre Auswahl zu bestätigen. N Nachdem Sie im Menü Land das Land eingestellt haben, werden Sie bei manchen Modellen anschließend aufgefordert, die PIN-Nummer einzurichten. N Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben.

5. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Antenne oder Kabel, und drücken Sie dann die Taste ENTERE.

N Antenne: Terrestrisches Antennensignal. N Kabel: Kabelgebundenes Antennensignal.

6. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Signalquelle aus, die gespeichert werden soll. Drücken Sie die Taste

ENTERE, um Start auszuwählen. N Wenn Sie das Antennensignal auf Kabel einstellen, können Sie im nächsten Schritt einen Wert für die Suche nach Digitalkanälen eingeben. Weitere Informationen hierzu finden Sie unter Kanal → Autom. speichern. N Digital und Analog: Digitale und analoge Kanäle. Digital: Digitaler Sender Analog: Analog Sender N Die Kanalsuche wird automatisch gestartet und beendet. N Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTERE. N Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird die Meldung Uhrmodus einstellen angezeigt.

7. Drücken Sie die Taste ENTERE. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann

die Taste ENTERE. N Wenn Sie Manuell wählen, wird Datum und Uhrzeit einstellen angezeigt. N Wenn Sie ein digitales Signal empfangen, wird die Zeit automatisch eingestellt. Anderenfalls wählen Sie Manuell, um die Uhr zu stellen.

8. Die Beschreibung der Verbindungsmethode für optimale HD-Bildqualität wird angezeigt. Lesen Sie die Beschreibung und

drücken Sie die Taste ENTERE.

9. Die Meldung Gute Fernsehunterhaltung! wird angezeigt. Drücken Sie abschließend die Taste ENTERE.

So setzen Sie diese Funktion zurück:

2. Drücken Sie die Taste ENTERE erneut, um Plug & Play auszuwählen.

3. Geben Sie nun Ihre vierstellige PIN ein. Der Standard-PIN-Code eines neuen

Fernsehgeräts lautet ‘0-0-0-0’. N Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. N Die Plug & Play-Funktion gibt es nur im TV-Modus. Einstellungen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Wählen Sie durch Drücken der

Tasten ▲ oder ▼ die Option Einstellungen, und drücken Sie dann die Taste ENTERE. Plug & Play Menüsprache Zeit Sendungsoptionen Sicherheit Allgemein

: Deutsch Deutsch - [550-W.Euro]BN68-02324A-03L09.in8 8 2009-10-09 3:00:02 ¦ Anzeigen des Bildschirmmenüs Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt. O Drücken Sie die Taste INFO, um Informationen anzuzeigen. Drücken Sie die Taste INFO auf der Fernbedienung. Auf dem Bildschirm werden der Kanal, der Tonmodus sowie die Werte bestimmter Bild- und Toneinstellungen angezeigt. ● ▲, ▼: Sie können Informationen anderer Kanäle anzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTERE-Taste. ● ◄, ►: Sie können die Informationen zum aktuellen Programm dieses Senders anzeigen. N Drücken Sie noch einmal auf die INFO-Taste und warten Sie ca. 10 Sekunden lang, bis die Informationen automatisch angezeigt werden. INFO abc1 18:11 Thu 6 Jan Life On Venus Avenue DTV Air

Analog Sender Sie können das Land für Analogsender ändern. Digitaler Sender Sie können das Land für Digitalsender ändern. N Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. Land

Autom. speichern Sender manuell speichern Suchoptionen für Kabel (je nach Land) Ausführlich Übersicht Standard : Ausführlich Senderliste ❑ Autom. speichern Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und Frequenzbereiche sind vom jeweiligen Land abhängig). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. N Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Antenne / Kabel Antennensignal zum Speichern auswählen ● Digital und Analog: Digitale und analoge Kanäle. ● Digital: Digitaler Sender ● Analog: Analog Sender Bei Auswahl von ‘Kabel → Digital und Analog’ oder Kabel → ‘Digital’: Wert für die Suche nach Kabelkanälen eingeben. ● Suchlaufmodus → Voll / Netzwerk / Schnell N Schnell Network ID: Anzeigen der Netzwerkkennung. Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich) Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an. N Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Speicher des Fernsehgeräts. N Wenn Sie die automatische Speicherung anhalten möchten, drücken Sie auf ENTERE. Die Meldung Automatische Senderspeicherung beenden? wird angezeigt. Drücken Sie die Taste ◄ oder ►, um Ja auszuwählen, und drücken Sie dann die Taste ENTERE. Deutsch - [550-W.Euro]BN68-02324A-03L09.in9 9 2009-10-09 3:00:02 ❑ Sender manuell speichern N Hiermit wird manuell ein Sender gesucht und dieser im Fernsehspeicher abgelegt. N Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Digitaler Sender Zum manuellen Speichern von digitalen Sendern. N Digitaler Sender ist nur im DTV-Modus verfügbar. ● Kanal: Stellen Sie die Kanalnummer mit den Tasten ▲, ▼ oder einer Zifferntaste (0~9) ein. ● Frequenz: Stellen Sie die Frequenz mithilfe der Zifferntasten ein. ● Bandbreite: Einstellen der Bandbreite mit den Tasten ▲, ▼ oder einer Zifferntaste (0~9). N Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.

Analog Sender Zum manuellen Speichern von analogen Sendern. ● Programm (der Programmplatz, der dem Sender zugewiesen werden soll) Stellen Sie den Programmplatz mit den Tasten ▲, ▼ oder einer Zifferntaste (0~9) ein. ● Fernsehnorm → Auto / PAL / SECAM / NTSC4.43: Einstellen der Fernsehnorm mithilfe der Taste ▲ oder ▼. ● Tonsystem → BG / DK / I / L: Einstellen des Tonsystems mithilfe der Taste ▲ oder ▼. ● Kanal (Wenn Ihnen die Nummer des zu speichernden Senders bekannt ist) Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option C (terrestrischer Kanal) oder S (Kabelkanal). Drücken Sie die Taste ►, und drücken Sie dann die Tasten ▲, ▼ oder eine Zifferntaste (0~9) , um die gewünschte Nummer auszuwählen. N Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0~9) auswählen. N Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus. ● Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind): Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼. Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird. ● Speich (Zum Speichern des Kanals und des zugehörigen Programmplatzes): Drücken Sie die Taste ENTERE, um OK zu wählen. N Kanalmodus • P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Plätze mit den Nummern von P00 bis P99 zugewiesen worden. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen. • C (Antennenempfangsmodus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist. • S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer anwählen, die jedem Kabelsender zugeordnet ist. ❑ Suchoptionen für Kabel (je nach Land) Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frequenz oder Symbolrate). ● Startfrequenz (Startfrequenz): Einstellen der Startfrequenz (je nach Land unterschiedlich). ● Stoppfrequenz (Stoppfrequenz): Einstellen der Stoppfrequenz (je nach Land unterschiedlich). ● Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. ● Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an. ❑ Ausführlich / Übersicht Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Es kann sein, dass Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Kanal übertragenen Informationen zurückzuführen. Die Anzeige wird dynamisch aktualisiert, sobald neue Informationen verfügbar sind. O Sie können das Programmführermenü auch durch Drücken der Taste GUIDE aufrufen. (Weitere Informationen zum Konfigurieren des Standard finden Sie bei den entsprechenden Beschreibungen.)

Ausführlich Hier werden die Programminformationen in einem Zeitplan mit einer Unterteilung von jeweils 1 Stunde angezeigt. Es wird ein Zeitfenster von 2 Stunden mit Programminformationen angezeigt. Dieses Fenster kann jedoch in der Zeit nach vorne oder nach hinten verschoben werden.

Übersicht Die Informationen für die einzelnen Programme werden im Fenster für den Mini-Programmführer in chronologischer Reihenfolge des Programmstarts zeilenweise ab dem aktuell laufenden Programm angezeigt. Deutsch - 10 [550-W.Euro]BN68-02324A-03L09.in10 10 2009-10-09 3:00:02 ❑ Standard → Ausführlich / Übersicht Mit der Taste GUIDE auf der Fernbedienung können Sie einstellen, ob der Ausführlich oder der Übersicht angezeigt werden soll. ❑ Senderliste Detaillierte Verfahrensbeschreibungen zur Verwendung der Senderliste entnehmen Sie den Beschreibungen unter ‘Verwalten von Kanälen’. O Diese Optionen können Sie auch durch Drücken der Taste CH LIST auf der Fernbedienung aufrufen. ❑ Sendermodus Durch Drücken der Taste P >/< wechseln Sie innerhalb der gewählten Senderliste zwischen den Sendern.

Hinzugef. Sender Es wird nur zwischen Sendern der gespeicherten Senderliste gewechselt.

Favoriten Es wird nur zwischen den Sendern der Favoritenliste gewechselt. ❑ Feinabstimmung Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jedoch schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführen. N Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen ‘*’ auf der rechten Seite der Kanalnummer im KanalBanner markiert. N Wählen Sie zum Zurücksetzen der Feinabstimmung die Option Reset aus, indem Sie zuerst die Taste ▲ oder ▼ und dann die Taste ENTERE drücken. N Eine Feinabstimmung ist nur für Analogfernsehgeräte möglich. Verwenden des vollständigen Programmführers / Mini-Programmführers Ausführlich DTV Cable 900 f tn 2:10 Tue 1 Jun Freshmen On Campus 2:00 - 2:30 No Detailed Information

+24 Std. Beenden 2:00 2:30 5:00 DTV Cable 900 f tn Freshmen On Campus Street Hypnosis Booze Britain E Ansehen Information Seite Ausführlich Beenden Sie möchten... Dann... Programm aus der Liste des Programmführers Wählen Sie mit den Tasten ▲, ▼, ◄, ► das Programm aus. anzeigen Programmführer beenden Drücken Sie die blaue Taste. Sobald Sie ein Programm gewählt haben, wird es zusammen mit einem Uhr-Symbol angezeigt. Nachdem Sie erneut auf ENTERE gedrückt haben, drücken Sie auf ◄ oder ►, um die Option Prog. Löschen zu wählen. Danach wird die Programmwahl aufgehoben und das Uhr-Symbol wird entfernt. Programminformationen anzeigen Wählen Sie mit den Tasten ▲, ▼, ◄, ► das gewünschte Programm aus. Drücken Sie die Taste INFO, wenn das Programm Ihrer Wahl markiert ist. Der Programmtitel wird oben in der Mitte des Bildschirms angezeigt. Klicken Sie auf die Taste INFO, wenn Sie genauere Informationen benötigen. Zu diesen Informationen gehören: Kanalnummer, Programmdauer, Statusleiste, Kindersicherungsstufe, Bildqualität (HD/SD), Tonmodus, Untertitel oder Teletext, Sprache für Untertitel oder Teletext sowie Kurzzusammenfassung des markierten Programms. wird ‘...’ angezeigt. Schalten Sie zwischen Ausführlich und Übersicht Drücken Sie mehrmals die rote Taste. Im ausführlichen Programmführer Schnell zurückblättern (24 Stunden). Drücken Sie mehrmals die grüne Taste. Schnell weiterblättern (24 Stunden). Drücken Sie mehrmals die gelbe Taste. Deutsch - 11 [550-W.Euro]BN68-02324A-03L09.in11 11 2009-10-09 3:00:03 ¦ Verwalten von Kanälen Mit diesem Menübefehl können Sie Favoriten hinzufügen, löschen oder einstellen und den digitalen Programmführer für Digitalsendungen verwenden.

Hinzugefügte Sender Hiermit zeigen Sie alle hinzugefügten Kanäle an. Favorit Hiermit zeigen Sie alle Favoritenkanäle an. O Durch Drücken der Taste FAV.CH auf der Fernbedienung aufrufen können Sie die eingerichteten Favoritenkanäle auswählen. Hinzugefügte Sender

Alle Sender Hiermit zeigen Sie alle verfügbaren Kanäle an. 824 UKTV Gold 825 UKTV style A 1 C -A 2 C -A 3 C -A 4 C -- A 5 C -A 6 C -- A 7 C -A 8 C -- Alle Sendertyp Zoom Wählen T Extras Programmiert Hiermit zeigen Sie alle vorgemerkten Programme an. N Wählen Sie im Fenster Alle Sender, Hinzugefügte Sender oder Favorit einen Kanal. Drücken Sie hierzu die Tasten ▲ / ▼ und die Taste ENTERE. Nun können Sie den gewählten Kanal ansehen. N Verwenden der Farbtasten in Verbindung mit der Kanalliste. • Rot (Sendertyp): Schalten Sie zwischen TV, Radio, Daten / And. und Alle um. • Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Kanalnummer. • Gelb (Wählen): Hiermit wählen Sie mehrere Kanallisten aus. Sie können die Funktionen zum Hinzufügen / Löschen / Hinzufügen zu Favoriten / Löschen aus Favoriten für mehrere Kanäle gleichzeitig verwenden. Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen des gewählten Kanals wird das Symbol c angezeigt. • TOOLS (Extras): Hiermit zeigen Sie die Menüs Löschen (oder Hinzufügen), Zu Favoriten hinzufügen (oder Aus Favoriten löschen), Sperren (oder Freigabe), Timer-Wiedergabe, Sendernamen bearbeiten, Programmplatz bearbeiten, Sortieren, Alle wählen (oder Alle abwählen), Autom. speichern an. (Der Inhalt des Menüs "Optionen" hängt von der jeweiligen Situation ab.) N Symbole zur Anzeige des Kanalstatus A : Ein analoger Kanal. c : Ein Kanal, der durch Drücken der gelben Taste gewählt wurde.

• : Ein Kanal, der als Favorit eingestellt ist. ( : Ein Programm, das gerade gesendet wird. \ : Ein gesperrter Kanal. ) : Ein vorgemerktes Programm Optionsmenü für Kanallisten (in Alle Sender / Hinzugefügte Sender / Favorit) N Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen. N Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.

Alle Sender Hinzufüg./Löschen Sie können Kanäle löschen oder hinzufügen, damit nur die gewünschten Kanäle angezeigt werden. N Alle gelöschten Kanäle werden im Menü Alle Sender angezeigt. N Wenn der Kanal in grauer Farbe dargestellt wird, wurde er gelöscht. N Das Menü Hinzufügen wird nur für gelöschte Kanäle angezeigt. N Sie können einen Kanal aus dem Menü Hinzugefügte Sender oder Favorit in gleicher Weise löschen. 824 UKTV Gold 825 UKTV style A 1 C -A 2 C -A 3 C -A 4 C -- A 5 C -A 6 C -- Löschen Zu Favoriten hinzufügen Sperren Timer-Wiedergabe Sendernamen bearbeiten Sortieren

A 7 C -A 8 C -- Alle Sendertyp Zoom Wählen T Extras

Zu Favoriten hinzufügen / Aus Favoriten löschen Sie können Kanäle, die Sie häufig sehen, als Favorit festlegen. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das Hinzufügen zu (oder Löschen aus) den Favoriten auch durch Auswählen von Extras → Zu Favoriten hinzufügen(oder Aus Favoriten löschen) einstellen. N Das Symbol ‘*’ wird angezeigt, und der Kanal wird als Favorit festgelegt. N Alle Favoritenkanäle werden im Menü Favorit angezeigt.

Sperren / Freigabe Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann. N Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist (Ein). N Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. N Der Standard-PIN-Code eines neuen Fernsehgeräts lautet ‘0-0-0-0’. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen. N Das Symbol ‘\’ wird angezeigt, und der Kanal wird gesperrt. Deutsch - 12 [550-W.Euro]BN68-02324A-03L09.in12 12 2009-10-09 3:00:03

Timer-Wiedergabe Wenn Sie ein Programm zum Anschauen vorgemerkt haben, wechselt das Fernsehgerät automatisch zum vorgemerkten Kanal in der Kanalliste, auch wenn Sie gerade einen anderen Kanal anschauen. Um ein Programm vorzumerken, müssen Sie zuerst die Uhrzeit einstellen. N Sie können nur gespeicherte Kanäle vormerken. N Sie können Kanal, Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen. N Das Vormerken eines Programms wird im Menü Programmiert angezeigt. N Digitaler Programmführer und Vormerken von Sendungen Wenn Sie einen digitalen Kanal gewählt haben und die Taste ► drücken, wird der Programmführer für diesen Kanal angezeigt. Gehen Sie in der oben beschriebenen Weise vor, wenn Sie ein Programm vormerken möchten.

Sendernamen bearbeiten (nur Analogkanäle) Sie können Kanäle mit Beschriftungen versehen, sodass die ersten Buchstaben des Namens immer dann angezeigt werden, wenn Sie den Kanal wählen. N Die Namen der digitalen Sender werden automatisch zugewiesen und können nicht geändert werden.

Programmplatz bearbeiten (nur Digitalkanäle) Sie können die Kanalnummer auch mit den Zifferntasten der Fernbedienung einstellen.

Sortieren (nur Analogkanäle) Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

Alle wählen / Alle abwählen ● Alle wählen: Sie können alle Kanäle in der Kanalliste auswählen. ● Alle abwählen: Nun können Sie die Auswahl aller Kanäle aufheben. N Alle abwählen können Sie nur wählen, wenn mindestens ein Kanal gewählt ist.

Autom. speichern N Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel "Kanalmenü". N Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. Optionsmenü für Kanallisten (in Programmiert)

Info ändern Wählen Sie diese Option, um eine Vormerkung zu ändern.

Prog. Löschen Wählen Sie diese Option, um eine Vormerkung zu stornieren.

Information Wählen Sie diese Option, um eine Vormerkung anzuzeigen. (Sie können auch die Vormerkinformationen auswählen).

Alle wählen Wählen Sie alle vorgemerkten Programme. Programmiert Mit dieser Menüoption können Sie eine Vormerkung anzeigen, ändern oder löschen. N Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen. 1 / 1 / 2009 13:59 5 TV1 ) Info ändern Prog. Löschen Equalizer 18:59 2 TV3 ) The Information 20:59 2 TV3 ) McMillan & Wife Alle wählen 21:59 2 TV3 ) M.Spillane’s mike Alle Zoom Wählen T Extras E Information Deutsch - 13 [550-W.Euro]BN68-02324A-03L09.in13 13 2009-10-09 3:00:03 BILD ¦ Konfigurieren des Bildmenüs ❑ Modus Bild Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Bildmodus durch Auswahl von Extras → Bildmodus einstellen. Modus : Standard Hinter.Licht Kontrast Helligkeit Schärfe Farbe Farbton (G/R) Erweiterte Einstellungen

Dynamisch Wählen Sie diese Option für Anzeige mit höherer Auflösung bei starker Umgebungsbeleuchtung.

Standard Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus.

Natürlich Stellt das Bild für optimale und augenschonende Anzeige ein. N Diese Funktion ist im PC-Modus nicht verfügbar.

Film Wählen Sie diese Option für die optimale Anzeige von Filmen in einem abgedunkelten Zimmer.

❑ Hinter.Licht / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R) Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität: Hintergrund ● Hinter.Licht: Hiermit stellen Sie die Helligkeit der LCD-Hintergrundbeleuchtung ein. ● Kontrast: Hiermit stellen Sie den Kontrast des Bilds ein. U Verschieben L Einstellen E Eingeben R Zurück ● Helligkeit: Hiermit stellen Sie die Helligkeit des Bilds ein. ● Schärfe: Hiermit stellen Sie die Kantenauflösung des Bilds ein. ● Farbe: Hiermit stellen Sie die Farbsättigung des Bilds ein. ● Farbton (G/R): Hiermit stellen Sie die Farbtemperatur ein. N Sie können die Funktion Farbton (G/R) im Analogmodus von TV, Ext., AV des PAL-Systems nicht verwenden. N Wenn Sie Änderungen an Hinter.Licht, Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend eingestellt. N Im PC-Modus können Sie nur Hinter.Licht, Kontrast und Helligkeit einstellen. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. N Die im Betrieb verbrauchte Energiemenge geht deutlich zurück, wenn Sie die Helligkeit des Bildes reduzieren. Damit senken Sie die Betriebskosten. ❑ Erweiterte Einstellungen Bei den neuen Fernsehgeräten von Samsung können Sie die Bildeinstellungen noch genauer anpassen als mit den früheren Modellen. N Erweiterte Einstellungen stehen in den Modi Standard oder Film zur Verfügung. N Im PC-Modus können von den Erweiterte Einstellungen nur Optimalkontrast, Gamma und Weißabgleich eingestellt werden.

Schwarzton → Aus / Dunkel / Dunkler / Dunkelst Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Optimalkontrast → Aus / Gering / Mittel / Hoch Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.

Gamma Sie können die Intensität der Primärfarben (Rot, Grün und Blau) einstellen. Erweiterte Einstellungen Schwarzton : Aus Optimalkontrast : Mittel Gamma

Weißabgleich Flesh Tone

Kantenglättung : Ein U Navig. E Eingabe R Zurück Deutsch - 14 [550-W.Euro]BN68-02324A-03L09.in14 14 2009-10-09 3:00:04

Farbraum Der Farbraum ist eine Farbmatrix bestehend aus den Farben Rot, Grün und Blau. Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren. ● Auto: Bei automatischer Einstellung des Farbraums wird, je nach Programmquelle, der natürlichste Farbton eingestellt. ● Nativ: Der native Farbraum ermöglicht tiefe und lebhafte Farbtöne. ● Benutzerd.: Hiermit stellen Sie den Farbbereich wunschgemäß ein. N Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. Wenn Sie zum Beispiel einen DVD-Player an HDMI 1 angeschlossen und sie gewählt haben, werden die Einstellungen und Parameter für diesen DVD-Player gespeichert. • Farbe: Rot, Grün, Blau, Gelb, Zyan oder Magenta N Farbe ist verfügbar, wenn der Farbraum auf Benutzerd. eingestellt ist. N Unter Farbe können Sie die RGB-Werte der jeweils gewählten Farbe einstellen. N Wählen Sie Reset, um den eingestellten RGB-Wert zurückzusetzen. • Rot: Hiermit stellen Sie Rotsättigung der gewählten Farbe ein. • Grün: Hiermit stellen Sie Grünsättigung der gewählten Farbe ein. • Blau: Hiermit stellen Sie Blausättigung der gewählten Farbe ein. • Reset: Setzt den Farbraum auf die Standardwerte zurück.

Weißabgleich Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen. ● R-Offset: Hiermit stellen Sie die Dunkelheit der roten Farbe ein. ● G-Offset: Hiermit stellen Sie die Dunkelheit der grünen Farbe ein. ● B-Offset: Hiermit stellen Sie die Dunkelheit der blauen Farbe ein. ● R-Gain: Hiermit stellen Sie die Helligkeit der roten Farbe ein. ● G-Gain: Hiermit stellen Sie die Helligkeit der grünen Farbe ein. ● B-Gain: Hiermit stellen Sie die Helligkeit der blauen Farbe ein. ● Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

Hautton Sie können im Bild den Farbton Rosa (Fleischfarbe) betonen. N Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert.

Kantenglättung → Aus / Ein Sie können die Objektbegrenzungen im Bild betonen.

xvYCC → Aus / Ein Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (d.h. DVD-Player), das an den HDMI- oder Komponenteneingang angeschlossen ist. N xvYCC ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Component eingestellt ist. N Diese Funktion wird, je nach externem Gerät, möglicherweise nicht unterstützt. Deutsch - 15 [550-W.Euro]BN68-02324A-03L09.in15 15 2009-10-09 3:00:04 ❑ Bildoptionen N Im PC-Modus können von den Bildoptionen nur Farbtemp. und Größe eingestellt werden.

Farbtemp. → Kalt / Normal / Warm1 / Warm2 / Warm3 N Warm1, Warm2 oder Warm3 nur aktiviert, wenn der Bildmodus auf Film eingestellt ist. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. Bildoptionen Farbtemp. : Normal Größe : Auto Breit Bildschirmmodus : 16:9 Digitale RM : Auto HDMI-Schwarzp. : Normal Filmmodus : Aus Blaumodus : Aus

U Navig. E Eingabe R Zurück

Größe Gelegentlich möchten Sie vielleicht die Größe des auf Ihrem Monitor angezeigten Bilds ändern. Ihr Fernsehgerät bietet Ihnen unterschiedliche Bildformate, die jeweils für einen bestimmten Bildsignaltyp ideal geeignet sind. Möglicherweise verfügt auch Ihr Kabel-/Satellitenreceiver über eigene Bildschirmformate. Im Allgemeinen sollten Sie doch so viel wie möglich im 16:9-Format fernsehen. O Diese Optionen können Sie auch durch Drücken der Taste P.SIZE auf der Fernbedienung aufrufen. ● Auto Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein. ● 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen. ● BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3. ● Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern. ● 4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen. ● Bildanpassung: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt. N Je nach Signalquelle können die Bildgrößenoptionen variieren. N Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren. N Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. N Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei Stunden lang ein unbewegten Bild angezeigt haben. N BreitZoom: Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTERE. Mit den Tasten ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTERE. N Zoom: Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTERE. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTERE. Wählen Sie durch Drücken der Taste ► die Option Größe, und drücken Sie dann die Taste ENTERE. Drücken Sie die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Drücken Sie dann die Taste ENTERE. N Auswahl von Bildanpassung im HDMI (1080i / 1080p) oder Komp. modus (1080i / 1080p): Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Position. Mit den Tasten ▲, ▼, ◄ oder ► können Sie das Bild verschieben. • Reset: Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Reset, und drücken Sie dann die Taste ENTERE. Sie können die Einstellung initialisieren. N Wenn Sie die Funktion Bildanpassung zusammen mit einem 720p HDMI-Signal verwenden, wird wie bei Overscan oben, unten, links und rechts eine Zeile abgeschnitten.

Bildschirmmodus → 16:9 / BreitZoom / Zoom / 4:3 Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Auto Breit einstellen, können Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht angezeigt werden soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit einstellen. ● 16:9: Mit dieser Option stellen Sie das Breitbildformat 16:9 ein. ● BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3. ● Zoom: Hiermit vergrößern Sie das Bild vertikal. ● 4:3: Hiermit stellen Sie das Bildformat auf den Normal-Modus 4:3 ein. N Diese Funktion ist im Modus Auto Breit verfügbar. N Diese Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar.

Digitale RM → Aus / Gering / Mittel / Hoch / Auto Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale Rauschunterdrückung aktivieren, um ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu verringern. N Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird.

HDMI-Schwarzp. → Normal / Gering Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen. N Diese Funktion ist nur aktiv, wenn ein externes Gerät über HDMI (RGB-Signale) mit dem TV verbunden ist. Deutsch - 16 [550-W.Euro]BN68-02324A-03L09.in16 16 2009-10-09 3:00:04

Filmmodus → Aus / Auto1 / Auto2 Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann. N Filmmodus wird bei TV, AV, COMPONENT(480i / 1080i) und HDMI(480i / 1080i). unterstützt. ● Aus: Deaktiviert den Filmmodus. ● Auto1: Hiermit wird das Bild bei Filmanzeige automatisch auf die beste Qualität eingestellt. ● Auto2: Automatische Optimierung von Videotext auf dem Bildschirm (ohne geschlossene Beschriftungen), wenn Sie einen Film sehen.

Blaumodus → Aus / Ein Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können.Mit dieser Funktion können Sie die Farbe und den Farbton auf Werte einstellen, die dem Signalpegel der verschiedenen Videogeräte angemessen sind. Verwenden Sie hierzu die Streifenmuster für die Farben Rot/Grün/Blau/Cyan/Magenta/Gelb, ohne zusätzlich den Blaufilter zu verwenden. N Blaumodus ist verfügbar, wenn der Bildmodus auf Film oder Standard eingestellt ist. ❑ Bild zurücksetzen → Bildmodus zurücksetzen / Abbrechen Hiermit werden alle Bildeinstellungen auf die Standardwerte zurückgesetzt. N Bildmodus zurücksetzen: Alle aktuellen Bildwerte werden auf die Standardwerte zurückgesetzt. Deutsch - 17 [550-W.Euro]BN68-02324A-03L09.in17 17 2009-10-09 3:00:04 ¦ Verwenden Ihres Computers als Computerbildschirm (PC) Konfigurieren Ihrer PC-Software (unter Windows XP) Im Folgenden sind die typischen Anzeigeeinstellungen für einen Windows-Computer aufgeführt. Die von Ihrem PC angezeigten Fenster entsprechen je nach installierter WindowsVersion und verwendeter Grafikkarte möglicherweise nicht genau der Abbildung. Dennoch sind die hier nachfolgenden grundlegenden Konfigurationsinformationen in fast allen Fällen anwendbar. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf die Systemsteuerung.

2. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und

Designs”. Ein Dialogfeld wird geöffnet.

3. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Anzeige“.

Anschließend wird ein Dialogfeld angezeigt.

4. Klicken Sie nun im Dialogfeld „Anzeige“ auf die Registerkarte „Einstellungen”.

Das richtige (optimale) Bildformat lautet: 1920 x 1080 Pixel Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung 60 oder 60 Hz ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen. Anzeigemodi Wenn das Signal des Computers den folgenden Standards entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal des Computers nicht diesen Standards entspricht, stellen Sie einen der aufgeführten Modi ein; Informationen hierzu entnehmen Sie der Bedienungsanleitung der Grafikkarte des Computers. Andernfalls wird u. U. nichts auf dem Bildschirm angezeigt. Für die auf der nächsten Seite gezeigten Anzeigemodi wurde das Bild bereits bei der Produktion optimiert.

Vertikalfrequenz (Hz) 70,086 70,087 66,667 74,551 75,062 59,950 59,959 59,855 74,777 74,857 59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 59,810 74,934 60,000 60,015 59,887 74,984 59,954 70,000 70,000 Pixeltakt (MHz) 640 x 350 720 x 400 640 x 480 832 x 624 1152 x 870 720 x 576 1152 x 864 1280 x 720 1280 x 720 1280 x 960 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900 1680 x 1050 1280 x 720 1280 x 1024 Horizontalfrequenz (kHz) 31,469 31,469 35,000 49,726 68,681 35,910 53,783 44,772 56,456 75,231 31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 49,702 62,795 60,000 47,712 55,935 70,635 65,290 52,500 74,620 Modus Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 3(DVI)-Anschluss erfolgen. Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt. Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauflösenden Modi (1920 x 1080) zu Bildrauschen führen. Deutsch - 18 [550-W.Euro]BN68-02324A-03L09.in18 18 2009-10-09 3:00:04 ¦ Fernsehgerät mithilfe des PCs einstellen N Voreinstellung: Drücken Sie die Taste SOURCE (Quelle), um den Modus „PC“einzustellen. ❑ Autom. Einstellung Helligkeit Schärfe Bild Verwenden Sie die Funktion zum automatischen Einstellen, damit sich das Fernsehgerät automatisch auf das empfangene Videosignal einstellt. Bei dieser Funktion erfolgt auch automatisch eine Feineinstellung sowie die Anpassung der Frequenzwerte und Positionen. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die automatische Einstellung durch Auswahl von Extras → Autom. Einstellung durchführen. N Diese Funktion ist im DVI-HDMI-Modus nicht verfügbar. : 45 : 50 Autom. Einstellung

PC-Bildschirm Erweiterte Einstellungen Bildoptionen Bild zurücksetzen ❑ PC-Bildschirm

Grob / Fine Durch das Einstellen der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist. PC-Position Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt. Stellen Sie mit den Tasten ▲ oder ▼ die vertikale Position ein. Stellen Sie mit den Tasten ▲ oder ▼ die horizontale Position ein. PC-Bildschirm Coarse

PC-Position Bild zurücksetzen U Navig. E Eingabe R Zurück Bild zurücksetzen Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen. Deutsch - 19 [550-W.Euro]BN68-02324A-03L09.in19 19 2009-10-09 3:00:04 SOUND ¦ Konfigurieren des Tonmenüs ❑ Modus → Standard / Musik / Film / Sprache / Benutzerd. Ton T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Tonmodus durch Auswahl von Extras → Tonmodus konfigurieren. ● Standard: Auswahl des normalen Tonmodus. ● Musik: Betont die Musik im Verhältnis zu Stimmen. ● Film: Ermöglicht optimale Tonwiedergabe für Filme. ● Sprache: Betont Stimmen im Verhältnis zu anderen Tönen. ● Benutzerd.: Abrufen ihrer benutzerdefinierten Toneinstellungen. Modus : Benutzerd.

Equalizer SRS TruSurround HD : Aus Wiedergabesprache : ---Audioformat : ---Audio für Sehgeschädigte Auto. Lautst. : Aus Lautsprecher auswählen : TV-Lautsprecher ❑ Equalizer Sie können den Ton Ihrem persönlichen Geschmack anpassen. ● Modus: Auswählen des Tonmodus der definierten Einstellungen. ● Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher. ● 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandbreitenanpassung): Zum Einstellen der unterschiedlichen Bandbreitenfrequenzen. ● Reset: Hiermit stellen Sie die Equalizereinstellungen auf die Standardwerte zurück. ❑ SRS TruSurround HD → Aus / Ein SRS TEXT (SRS-Text) ist eine patentierte SRS-Technologie, die das Problem mit der Ausgabe von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Gerätelautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können SRS TruSurround HD außerdem durch Auswahl von Extras → SRS TS HD anpassen. ❑ Wiedergabesprache Sie können die Standardsprache für Audio ändern. Zeigt die Sprachinformationen für den eingehenden Audiostream an. N Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen. N Sie können nur Sprachen auswählen, die auch tatsächlich übertragen werden. ❑ Audioformat → MPEG / Dolby Digital Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher. N Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen. N Entsprechend dem Sendesignal wird Audioformat angezeigt. ❑ Audio für Sehgeschädigte Dies ist eine zusätzliche Audiofunktion, mit der für sehbehinderte Personen eine zusätzliche Tonspur wiedergegeben wird. Diese Funktion verarbeitet den Audiostream für die AB (Audio-Beschreibung), sofern diese vom Sender zusammen mit dem Vordergrundton übertragen wird. Der Benutzer kann die Audio-Beschreibung aktivieren oder deaktivieren und die Lautstärke einstellen. O Drücken Sie die Taste AD auf der Fernbedienung, um Aus oder Ein zu wählen.

Audio für Sehgeschädigte → Aus / Ein Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet.

Lautst. Hiermit stellen Sie die Lautstärke des Audiokommentars für Sehbehinderte ein. N Lautst. ist aktiv, wenn Audio für Sehgeschädigte aktiviert Ein ist. N Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen. ❑ Auto. Lautst. → Aus / Ein Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht. Deutsch - 20 [550-W.Euro]BN68-02324A-03L09.in20 20 2009-10-09 3:00:04 ❑ Lautsprecherauswahl Wenn Sie fernsehen, während das Gerät an ein Heimkinosystem angeschlossen ist, schalten Sie die Fernsehlautsprecher aus, damit Sie nur den Ton der (externen) Lautsprecher des Heinkinosystems hören. ● Ext. Lautsprecher: Tonwiedergabe über die externen Lautsprecher (Heimkinosystem). ● TV-Lautsprecher: Verwenden Sie diese Option, um den Ton über die Fernsehlautsprecher wiederzugeben. N Die Lautstärketasten und MUTE sind deaktiviert, wenn Lautsprecherauswahl auf Ext. Lautsprecher geschaltet ist. N Wenn Sie im Menü Lautsprecherauswahl die Option Ext. Lautsprecher wählen, werden die Audioeinstellungen eingeschränkt. TV-Lautsprecher Ext. Lautsprecher Kein Videosignal Eingebaute Lautsprecher des Fernsehgeräts RF / AV / Komp. / PC / HDMI Audioausgang Ton aus Ton aus Audioausgang (Optical) zum Soundsystem RF / AV / Komp. / PC / HDMI Audioausgang Audioausgang Ton aus ❑ Ton zurücksetzen → Alle zurücksetzen / Ton-Modus reset / Abbrechen Sie können alle Audioeinstellungen wieder auf die Werkseinstellungen zurücksetzen. N Ton-Modus reset: Alle aktuellen Tonwerte werden auf die Standardwerte zurückgesetzt. Ton zurücksetzen Optionen für Zurücksetzen des Tons auswählen. Alle zurücksetzen Ton-Modus reset Abbrechen L Navig. E Eingabe R Zurück ¦ Tonmodus wählen Sie können den Tonwiedergabemodus durch Drücken der Taste DUAL wählen. Wenn Sie die Taste drücken, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt. A2-Stereo NICAMStereo Audiosystem Mono Stereo Dual Mono Stereo Dual Dual 1 / 2 MONO STEREO ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ STEREO MONO ↔ DUAL 1 DUAL 2 Standard Automatischer Wechsel DUAL 1 Automatischer Wechsel DUAL 1 N Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln. N Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert. N Diese Funktion ist nur im TV-Modus verfügbar. Deutsch - 21 [550-W.Euro]BN68-02324A-03L09.in21 21 2009-10-09 3:00:05 EINSTELLUNGEN ¦ Konfigurieren der Menüeinstellungen ❑ Menüsprache Plug & Play ❑ Zeit Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel ‘Einstellen der Uhrzeit’. Einstellungen Sie können die Menüsprache festlegen. Menüsprache : Deutsch

Zeit Sendungsoptionen Sicherheit Allgemein ❑ Sendungsoptionen

Untertitel Sie können Untertitel aktivieren und deaktivieren. Mit diesem Menü legen Sie den Untertitelmodus fest. Die Menüoption Normal ist die Grundeinstellung für Untertitel, und die Option Schwerhörig ist für hörgeschädigte Personen bestimmt. ● Untertitel → Aus / Ein Untertitel aktivieren oder deaktivieren. ● Modus → Normal / Schwerhörig Hiermit können Sie den Modus der Untertitelfunktion einstellen. ● Untertitelsprache Hiermit können Sie die Untertitelsprache festlegen. N Wenn das Programm, das Sie gerade sehen, die Funktion Schwerhörig nicht unterstützt, wird selbst bei ausgewählter Funktion Schwerhörig automatisch die Funktion Normal aktiviert. N Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. O Sie können diese Optionen auswählen, indem Sie einfach die Taste SUBT. auf der Fernbedienung drücken.

Digitaltext → Deaktivieren / Aktivieren (nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Ein internationaler Standard für Datenkompressionssysteme für Multimedia- und Hypermedia-Anwendungen. Dies ist ein höheres Niveau als das MPEG-System, das solche datenverknüpfenden Hypertextmedien wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine Technologie für Laufzeitinteraktion mit dem Benutzer, und sie wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele.

Teletextsprache Sie können die Videotextsprache durch Auswählen des Sprachtyps einstellen. N Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

Benutzerdef. ● Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache Mit dieser Funktion können Sie eine der verfügbaren Sprachen wählen. Die hier gewählte Sprache ist die Standardsprache, wenn der Benutzer einen Kanal auswählt. Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Videotextsprache im Menü ‘Sprache’ automatisch in die gewünschte Sprache geändert. Mit den Untermenüs für die Untertitelsprache, Audiosprache und Videotextsprache im Menü ‘Sprache’ zeigen Sie eine Liste der vom aktuellen Kanal unterstützten Sprachen an, und die aktuelle Auswahl wird hervorgehoben. Wenn Sie die Spracheinstellung ändern, gilt die neue Auswahl nur für den aktuellen Kanal. Die geänderte Einstellung hat keinen Einfluss auf die Einstellung der Untertitelsprache, Audiosprache und Teletext-Sprache im Menü Voreinstellung. Deutsch - 22 [550-W.Euro]BN68-02324A-03L09.in22 22 2009-10-09 3:00:05

Common Interface ● CI-Menü Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü ‘PC Card’ (PC-Karte). ● Anwendungsinformationen Die folgenden Erklärungen gelten für den Fall, dass ein CAM-Modul in den CI-Schlitz gesteckt ist und angezeigt wird. In den Anwendungsinformationen wird die CI(CI+)-Karte beschrieben. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch telefonische Bestellung erwerben.

2. Schieben Sie die CI(CI+)-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie fest sitzt.

3. Schieben Sie das CAM-Modul mit installierter CI(CI+)-Karte in den CI-Steckplatz (Common Interface) hinein.

(Schieben Sie das CAM-Modul in Pfeilrichtung bis zum Anschlag, sodass es parallel mit dem Steckplatz ist.)

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

❑ Sicherheit (je nach Modell) N Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein. N Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0-0-0-0. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen. N Bei manchen Modellen müssen Sie für Plug & Play die PIN-Nummer eingeben.

Kindersicherung → Aus / Ein Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird. N Sie können einige der Kanäle in der Kanalliste sperren. N Kindersicherung ist nur im TV-Modus verfügbar.

Sicherungsstufe Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen. Hierzu verwenden Sie eine benutzerdefinierte vierstellige PIN. N Die für Sicherungsstufe verfügbaren Elemente können in Abhängigkeit vom jeweiligen Land variieren. N Nachdem Sicherungsstufe eingestellt wurde, wird das Symbol ‘\’ angezeigt. N Alle zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen aufzuheben. Keine zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen zu aktivieren.

PIN ändern Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern. N Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf 0-0-0-0: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein). ❑ Allgemein

Spielemodus → Aus / Ein Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemenüs ein realitätsnaheres Spielerlebnis genießen. N Einschränkungen im Spielmodus (Achtung!) • Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen möchten, beenden (Aus) Sie über das Einrichtmenü den Spielemodus. • Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht. N Spielemodus ist im normalen TV-, PC- und Ext.-Modus nicht verfügbar. N Kontrollieren Sie, ob der Spielemodus noch aktiviert (Ein) ist, wenn die Bildqualität bei angeschlossenem externem Gerät schlecht ist. Deaktivieren Sie den Spielemodus (Aus) und schließen Sie externe Geräte an. N Wenn der Spielemodus aktiviert ist: • Der Bildmodus wird automatisch auf Standard eingestellt und kann nicht geändert werden. • Der Tonmodus wird automatisch auf Benutzerd. eingestellt und kann nicht geändert werden. Passen Sie den Ton unter Verwendung des Equalizers an. N Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt. Deutsch - 23 [550-W.Euro]BN68-02324A-03L09.in23 23 2009-10-09 3:00:05

Energiesparmod. → Aus / Gering / Mittel / Hoch / Bild aus / Auto Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie Energiesparmod. auf Hoch ein, um sowohl die Augenermüdung als auch den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet und Sie können nur noch den Ton hören. Drücken Sie eine beliebige Taste, um Bild aus zu beenden. N Im Menü Extras wird die Funktion Bild aus nicht unterstützt. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können zudem die Energiesparoption durch Auswahl von Extras → Energiesparmod. anpassen.

Menütransparenz → Hell / Dunkel Sie können die Transparenz des Menüs einstellen.

Melodie → Aus / Gering / Mittel / Hoch Es kann eine Melodie abgespielt werden, wenn der Bildschirm an- oder ausgeschaltet wird. N Die Melodie wird nicht abgespielt. • Das Fernsehgerät gibt keinen Ton aus, weil die MUTE-Taste gedrückt wurde. • Das Fernsehgerät gibt keinen Ton aus, weil die Lautstärketaste (-) solange gedrückt wurde, bis der Ton aus war. • Das Fernsehgerät wurde mit dem Sleep-Timer ausgeschaltet. ¦ Einstellen der Uhrzeit ❑ Uhr

Uhr-Modus Sie können die aktuelle Zeit manuell oder automatisch einstellen. ● Auto: Hiermit stellen Sie die Uhrzeit automatisch anhand der Zeit aus der digitalen Übertragung ein. ● Manuell: Hiermit stellen Sie die aktuelle Zeit auf einen manuell eingestellten Wert ein. N Je nach Sendestation und Signal erfolgt die automatische Zeiteinstellung möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen. N Der Antennen- oder Kabelanschluss muss vorhanden sein, um die Zeit automatisch einzustellen. Plug & Play Menüsprache Einstellungen Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können. N Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt. N Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. : Deutsch Zeit

Sendungsoptionen Sicherheit Allgemein Zeit Uhr

Sleep-Timer : Aus Timer 1 : Deaktiviert

Timer 2 : Deaktiviert Timer 3 : Deaktiviert U Navig. E Eingabe R Zurück Zeit einstellen Sie können die aktuelle Zeit manuell einstellen. N Diese Funktion ist nur verfügbar, wenn Sie Uhr-Modus auf Manuell eingestellt haben. N Sie können Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen. ❑ Sleep-Timer Der Sleep-Timer schaltet das Fernsehgerät automatisch nach einer eingestellten Zeit (30, 60, 90, 120, 150, 180 Minuten) aus. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Sleep-Timer durch Auswahl von Extras → Sleep-Timer einstellen. N Um die Sleep-Timer-Funktion abzubrechen, wählen Sie Aus. ❑ Timer 1 / Timer 2 / Timer 3 Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.

Timer 1 Anschaltzeit

Anschaltzeit Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktivieren. Ausschaltzeit Ausschaltzeit Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktivieren. Einmal

Wiederholmodus Deaktiv. TV-Empfang

Lautst. Stellen Sie die gewünschte Lautstärke ein.

Quelle → TV / USB Sie können den Inhalt des TV- oder USB-Gerät einstellen, der beim Anschalten des Fernsehers automatisch wiedergegeben wird. Wählen Sie TV oder USB. (Stellen Sie sicher, dass ein USB-Gerät an das Fernsehgerät angeschlossen ist.)

TV-Empfang (wenn Quelle auf TV eingestellt ist) Wählen Sie ATV oder DTV.

Kanal (wenn Quelle auf TV eingestellt ist) Wählen Sie den gewünschten Kanal.

Inhalt (wenn Source auf USB eingestellt ist) Sie können auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien wählen, die beim Anschalten des Fernsehgeräts automatisch angezeigt werden. N Die Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Speicher keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist. N Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird die Diashow nicht wiedergegeben. N Wenn der Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden. N Wenn der Ordnername, der von der Inhaltsfunktion konfiguriert werden soll, zu lang ist, kann der Ordner nicht ausgewählt werden.

Wiederholmodus Wählen Sie Einmal, Täglich, Mo~Fr, Mo~Sa, Sa~So oder Manuell. N Wenn Manual gewählt ist, drücken Sie die Taste ►, um den gewünschten Wochentag einzustellen. Drücken Sie die Taste ENTERE, wenn der gewünschte Tag markiert ist, und das Symbol c wird angezeigt. N Sie können die Stunden, Minuten und den Kanal auch über die Zifferntasten auf der Fernbedienung einstellen. N Autom. Ausschalten Wenn Sie den Timer aktivieren, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine Funktionen verwendet wurden Diese Funktion ist nur verfügbar, wenn der Timer aktiviert ist, und sie verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist. Deutsch - 25 [550-W.Euro]BN68-02324A-03L09.in25 25 2009-10-09 3:00:05

SIGNALQUELLEN / UNTERSTÜTZUNG

¦ Menü Eingang ❑ Quellen

Eingang Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- bzw. Blu-Ray-Player oder an einen Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. Stellen Sie die gewünschte Signalquelle ein. O Drücken Sie die Taste SOURCE auf der Fernbedienung, um eine externe Signalquelle anzuzeigen. Stellen Sie mit der TV-Taste den TV-Modus ein. TV / Ext.1 / Ext.2 / AV / Component / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4 N Sie können nur solche externen Geräte wählen, die an das Fernsehgerät angeschlossen sind. Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben und am Anfang dargestellt. Nicht angeschlossene Signalquellen werden am Ende der Liste dargestellt. N Ext. und PC bleiben immer aktiviert. N Verwenden der Farbtasten auf der Fernbedienung in Verbindung mit der Kanalliste. • Rot (Aktual.): Aktualisieren der angeschlossenen externen Geräte. Drücken Sie diese Taste, wenn Ihr Eingangsgerät angeschaltet und angeschlossen ist, aber nicht in der Liste erscheint. • TOOLS (Extras): Anzeigen der Menüs Name bearb. und Information. Quellen Name bearb. Quellen

VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen. N Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz an den Anschluss HDMI IN 3(DVI) angeschlossen wird, stellen Sie unter Name bearb. im Modus Eingang den HDMI3/DVI-Modus auf DVI PC ein. N Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 3(DVI)-Anschluss verbinden, stellen Sie den HDMI3/DVI-Modus im Bereich Name bearb. des Modus Eingang auf DVI oder DVI PC ein. In diesem Fall ist ein gesonderter Audioanschluss erforderlich. ¦ Menü Unterstützung ❑ Eigendiagnose

Bildtest Bei schlechter Bildqualität führen Sie einen Bildtest durch. Prüfen Sie das bunte Testbild auf dem Bildschirm um festzustellen, ob das Problem weiterhin besteht. ● Ja: Wenn das Testbild nicht angezeigt wird oder wenn es verrauscht ist, wählen Sie Ja. Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie in diesem Fall beim beim Callcenter von Samsung. ● Nein: Wenn das Testbild fehlerlos angezeigt wird, wählen Sie Nein. Möglicherweise liegt ein Problem mit Ihrer Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach. Eigendiagnose

Software-Update HD-Anschlussplan Samsung kontaktieren Eigendiagnose Bildtest

Audiotest Audiotest Signalinformation Bei schlechter Tonqualität führen Sie einen Audiotest durch. Sie können die Tonqualität U Navig. E Eingabe R Zurück kontrollieren, indem Sie über den Fernseher ein im Gerät gespeicherte Melodie abspielen. N Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecherauswahl im Audiomenü auf TV-Lautsprecher eingestellt ist. N Die Melodie ist im Test auch dann zu hören, wenn Lautsprecherauswahl auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschaltet wurde. ● Ja: Wenn Sie den Ton beim Test nur durch einen Lautsprecher oder gar nicht hören, wählen Sie Ja. Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie in diesem Fall beim beim Callcenter von Samsung. ● Nein: Wenn Sie den Ton über die Lautsprecher hören können, wählen Sie Nein. Möglicherweise liegt ein Problem mit Ihrer Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach. Deutsch - 26 [550-W.Euro]BN68-02324A-03L09.in26 26 2009-10-09 3:00:05

Signalinformation (nur Digitalkanäle) Im Gegensatz zu analogen Kanälen, deren Empfangsqualität von "verregnet" bis ungestört variieren kann, zeichnen sich digitale Kanäle (HDTV) dadurch aus, dass sie entweder perfekte Empfangsqualität bieten oder gar keinen Empfang ermöglichen. Deshalb können Sie anders als bei Analogkanälen keine Feinabstimmung vornehmen. Sie können aber Ihre Antenne so einstellen, dass der Empfang der verfügbaren Digitalkanäle besser wird. N Wenn die Signalstärkeanzeige ein schwaches Signal anzeigt, verändern Sie die Position Ihre Antenne so, dass die Signalstärke zunimmt. Machen Sie dies solange, bis Sie die optionale Ausrichtung mit dem stärksten Signal gefunden haben. ❑ Software-Update Möglicherweise wird Samsung in der Zukunft Upgrades der TV-Firmware anbieten. Diese Upgrades können über das Fernsehen ausgeführt werden, sofern es an das Internet angeschlossen ist, oder durch Herunterladen der neuen Firmware von samsung.com auf ein USB-Speichergerät. N Aktuelle Version, wenn die Software bereits im Fernsehgerät installiert ist. N Alternative Software (Sicherung) zeigt die alte Version an, die ersetzt wird. N Die Software wird angegeben als Jahr/Monat/Tag_Version. Je aktueller das Datum, desto neuer die Softwareversion. Installieren Sie möglichst immer die aktuellste Version.

PER USB Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Upgrades darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, sobald das Firmwareupgrade abgeschlossen ist. Überprüfen Sie die Firmwareversion, nachdem das Upgrade durchgeführt wurde (die neue Version hat eine höhere Nummer als die ältere Version). Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die werkseitigen Standardwerte zurückgesetzt. Wir empfehlen, diese Werte aufzuschreiben, damit Sie sie nach dem Upgrade einfach wieder einstellen können. Seitenverkleidung des Fernsehgeräts USB-Laufwerk Software-Update Aktuelle Version 2009/01/18_000001 PER USB

PER Channel Update im Standby : 45 Min Alternative Software 2009/01/15_00000 U Navig. E Eingabe R Zurück

PER Channel Aktualisierung der Software über das Sendesignal. N Wenn Sie diese Funktion während des Übertragungszeitraums für Software wählen, sucht die Funktion nach verfügbarer Software und lädt sie herunter. N Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab.

Update im Standby Um die Softwareaktualisierung mit eingeschaltetem Hauptnetz fortzusetzen, wählen Sie mit den Tasten ▲ oder ▼ „Ein“ aus. 45 Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführt. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der LCD-Bildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

Alternative Software (Sicherung) Wenn es ein Problem mit der neuen Firmware gibt, durch das der Betrieb beeinflusst wird, können Sie die neue Software durch die vorherige Version ersetzen. N Wenn die Software geändert wurde, wird die vorhandene Software angezeigt. N Sie können die aktuelle Software durch die alternative Software ersetzen, indem Sie "Alternative Software" wählen. ❑ HD-Anschlussplan In diesem Menü wird die Verbindungsmethode für optimale HDTV-Qualität vorgeschlagen. Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen. ❑ Samsung kontaktieren Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie finden hier Informationen zum Callcenter, zum Gerät und zum Herunterladen der Softwaredateien. Deutsch - 27 [550-W.Euro]BN68-02324A-03L09.in27 27 2009-10-09 3:00:06 Media Play (USB) ¦ Anschließen eines USB-Geräts

1. Drücken Sie zum Einschalten des Computers die POWER-Taste.

2. Schließen Sie ein USB-Gerät mit Foto- und/oder Musikdateien an die USB -Buchse seitlich

am Fernsehgerät an. Seitenverkleidung des Fernsehgeräts

3. Wenn das Fenster zur Auswahl der Anwendung angezeigt wird, drücken Sie auf die Taste

ENTERE, um Media Play (USB) zu wählen. N MTP (Media Transfer Protocol) wird nicht unterstützt. USB-Laufwerk N Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt. N Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. SUM N Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash PHOTO Card-Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). N Stellen Sie die Verbindung direkt zum USB-Anschluss Ihres Fernsehgeräts her. Wenn Sie eine gesonderte Kabelverbindung verwenden, können USBKompatibilitätsprobleme auftreten. Photo Music Setup R Zurück Gerät SUM N Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten. N Trennen Sie das USB-Gerät nicht, solange Daten geladen werden. N Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen. N Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel. N Bei nicht unterstützten oder beschädigten Dateien wird die Meldung "Dateiformat wird nicht unterstützt" angezeigt. N MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management von Abrechnung und Bezahlung. N Wenn Sie zu einem anderen Foto wechseln, kann das Laden einige Sekunden dauern. In diesem Fall wird das Ladesymbol angezeigt. N Wenn mehr als ein MSC-Gerät angeschlossen ist, werden einige davon möglicherweise nicht anerkannt. Wenn ein Gerät hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordert, wird es möglicherweise nicht versorgt. N Wenn eine Überstrom-Warnung angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das Gerät möglicherweise nicht erkannt oder weist eine Störung auf. 851,86 MB/993,02 MB Frei Verwenden der Fernbedienungstasten im Menü Media Play Taste

Vorgang Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Bei der Wiedergabe einer Diashow oder einer Musikdatei: - Durch Drücken der Taste ENTERE während der Wiedergabe wird die Wiedergabe unterbrochen. - Durch erneutes Drücken der Taste ENTERE während der Wiedergabe wird die Wiedergabe fortgesetzt. Wiedergabe oder Pause der Diashow oder Musikdatei. Zurück zum vorherigen Menü. Ausführen verschiedener Funktionen aus dem Photo- und Musikmenü. Anhalten der aktuellen Präsentation oder Musikdatei. Wechsel zur vorherigen Gruppe/nächsten Gruppe. Anzeigen von Dateiinformationen. Beenden des Modus Media Play. Beenden des Modus Media Play und Rückehr in den TV-Modus. Deutsch - 28 [550-W.Euro]BN68-02324A-03L09.in28 28 2009-10-09 3:00:06 ¦ Media Play funktion Mit dieser Funktion können Sie auf einem USB-Speichermedium (MSC) gespeicherte Foto- und/oder Musikdateien anzeigen bzw. wiedergeben. N Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf. Öffnen des Menüs Media Play (USB).

1. Drücken Sie die Taste MENU. Wählen Sie durch Drücken der Tasten ▲ oder ▼

die Option Anwendung, und drücken Sie dann die Taste ENTERE. SUM 851,86 MB/993,02 MB Frei INFO PHOTO

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Media Play (USB),

und drücken Sie dann die Taste ENTERE. N Das Menü Media Play (USB) wird geöffnet. Photo Music Setup R Zurück Gerät SUM O Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das Media Play-Menü anzuzeigen.

O Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Liste der Signalquellen anzuzeigen. Drücken Sie dann auf ▲ oder ▼, und wählen Sie USB. INFO

Drücken Sie die rote Taste und dann ▲ oder ▼, um den USB-Speicher zu wählen. Drücken Sie die Taste ENTERE. N Diese Funktion kann sich je nach USB-Speicher abweichen. N Der Name des USB-Geräts wird links unten auf dem Bildschirm angezeigt.

4. Drücken Sie die Tasten ◄ oder ►, um ein Symbol (Photo, Music, Setup) auszuwählen, und drücken Sie dann die Taste

ENTERE. N Um den Media Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P. Sicheres Entfernen von USB-Geräten

Sie können das Gerät sicher vom Fernsehgerät entfernen.

1. Drücken Sie die TOOLS-Taste in der Dateiliste von Media Play oder während

eine Diashow oder Musikdatei wiedergegeben wird.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Sicher entfernen

und drücken Sie dann die Taste ENTERE .

3. Entfernen Sie das USB-Gerät sicher vom Fernsehgerät.

5/15 1231.jpg 1232.jpg 1233.jpg 1234.jpg Diashow Gruppe abspielen Information Sicher entfernen 1235.jpg 1236.jpg 1237.jpg ../Photo/ SUM

Wählen T Extras R Ordner darüber Abschnitt mit der Gruppenliste

Abschnitt mit der Dateiliste 1231.jpg 1232.jpg 1233.jpg 1235.jpg 1234.jpg 1236.jpg 1237.jpg

1Datei(en) gew. Wählen T Extras R Ordner darüber Wechseln Sie mit den Auf- und Ab-Tasten entweder zum Abschnitt mit der Gruppenliste oder zum Abschnitt mit der Dateiliste. Wählen Sie einen Abschnitt und drücken Sie auf die Taste ◄ oder ►, um einen Eintrag auszuwählen. Deutsch - 29 [550-W.Euro]BN68-02324A-03L09.in29 29 2009-10-09 3:00:09 1 Anzeigegruppen: Die Sortiergruppe mit der ausgewählten Musikdatei wird hervorgehoben. 2 Ausgewählte Datei: Die gewählte Datei können Sie nun steuern. Die Fotodateien werden als Miniaturbilder angezeigt. 3 Aktuelles Gerät: Zeigt den Namen des aktuell ausgewählten Geräts an. Wählen Sie mit der roten Taste ein Gerät. Rote Taste (Gerät): Dient zur Auswahl eines angeschlossenen Geräts. 4 Informationen zur Auswahl von Elementen: Zeigt die Anzahl der Dateien an, die durch Drücken der gelben Taste ausgewählt wurden. 5 Hilfe Gelbe Taste (Wählen): Hiermit wählen Sie eine Datei aus der Dateiliste aus. Die ausgewählten Dateien werden mit dem Symbolcgekennzeichnet. Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren. TOOLS-Taste (Extras): Hiermit zeigen Sie die Optionsmenüs an. (Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status.) ¦ Menü der Optionen für Fotolisten

1. Drücken Sie die Taste MEDIA.P.

2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Photo, und drücken

Sie dann die Taste ENTERE .

3. Wählen Sie die gewünschte Musikdatei mit den Tasten ◄ oder ►.

N Wählen mehrerer Fotos • Wählen Sie die gewünschte Musikdatei mit den Tasten ◄ oder ►. Drücken Sie dann die gelbe Taste. • Wiederholen Sie den obigen Vorgang, um mehrere Fotodateien auszuwählen. • Links neben dem Namen der Fotodatei wird das Symbol c angezeigt.

5/15 1231.jpg 1232.jpg 1233.jpg 1234.jpg Diashow Gruppe abspielen Information Sicher entfernen 1235.jpg 1236.jpg 1237.jpg ../Photo/ SUM Wählen T Extras R Ordner darüber Gerät

4. Drücken Sie die Taste TOOLS.

N Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status. ❑ Diashow Mit diesem Menübefehl können Sie eine Diashow mit den Fotodateien auf dem USB-Speicher ablaufen lassen. ❑ Gruppe abspielen Mit diesem Menübefehl können Sie eine Diashow nur mit den Fotodateien aus der aktuell ausgewählten Sortiergruppe ablaufen lassen. ❑ Alle abwählen (Wenn mindestens eine Datei gewählt ist) Sie können die Auswahl aller Dateien aufheben. N Das Zeichen c zur Darstellung der entsprechenden Datei wird ausgeblendet. ❑ Information Die Informationen der Fotodatei wie Name, Größe, Auflösung, Änderungsdatum und Pfad werden angezeigt. N Sie können die Informationen von Fotodateien mit den gleichen Verfahren auch während einer Diashow anzeigen. O Drücken Sie die Taste INFO, um Informationen anzuzeigen. INFO ❑ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen.

Deutsch - 30 [550-W.Euro]BN68-02324A-03L09.in30 30 2009-10-09 3:00:10 ¦ Anzeigen eines Fotos oder einer Diashow Anzeigen von Diashows

1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen.

2. Drücken Sie die Taste TOOLS.

3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Diashow, und

drücken Sie dann die Taste ENTERE . N Alle Dateien in der Dateiliste werden für die Diashow verwendet. N Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datei angezeigt. N Die Diashow wird entsprechend der Sortierreihenfolge in der Dateiliste ausgeführt. 1231.jpg 1232.jpg 1233.jpg 1235.jpg 1234.jpg 1236.jpg 1237.jpg INFO ../Photo/ SUM Diashow Gruppe abspielen Information Sicher entfernen Wählen T Extras R Ordner darüber Gerät ▶ Normal 1234.jpg 580x765 2009/01/02 5/15 N Musikdateien können während der Diashow automatisch abgespielt werden, wenn Hintergrundmusik aktiviert (Ein) ist. SUM E Pause ◀▶ ADVorherige/Weiter T Extras R Zurück O Drücken Sie die Fernbedienungstaste ∂(Play)/ENTERE, während die Fotoliste angezeigtwird, um die Diashow zu starten. N Diashow-Steuertasten Taste ENTERE

TOOLS Vorgang Abspielen/Pause der Diashow. Abspielen der Diashow. Diashow anhalten. Beenden Sie die Diashow und wechseln Sie wieder zur Fotoliste. Ändern der Abspielgeschwindigkeit der Diashow. Hiermit führen Sie verschiedene Funktionen aus den Fotomenüs aus. Abspielen der aktuellen Gruppe

1. Drücken Sie die Taste ▲, um zum Abschnitt mit der Gruppenliste zu wechseln.

2. Drücken Sie die Tasten ◄ und ►, um eine Gruppe auszuwählen.

3. Drücken Sie die Taste ∂ (Wiedergabe). Eine Diashow mit den Dateien der

gewählten Gruppe beginnt.

5/15 1231.jpg 1237.jpg 1234.jpg ● Alternative

1. Wählen Sie im Abschnitt mit der Dateiliste die Dateien aus der gewünschten

../Photo/ Gruppe aus. Wählen T Extras R Ordner darüber SUM Gerät N Um zur vorherigen/nächsten Gruppe zu wechseln, drücken Sie die Taste π (REW) oder µ (FF).

2. Drücken Sie die Taste TOOLS.

3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Gruppe abspielen, und drücken Sie dann die Taste ENTERE.

N Nur die Fotos aus der Sortiergruppe mit den ausgewählten Dateien werden für die Diashow verwendet. 1232.jpg 1233.jpg 1235.jpg 1236.jpg So starten Sie eine Diashow nur mit den gewählten Dateien

Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen. Wählen Sie das gewünschte Foto mit den Tasten ◄ oder ► aus der Dateiliste aus. Drücken Sie die gelbe Taste. Wiederholen Sie den obigen Vorgang, um mehrere Fotodateien auszuwählen. N Links neben dem Namen der Fotodatei wird das Symbol c angezeigt. N Wenn Sie nur eine Datei wählen, wird keine Diashow gestartet. N Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

5. Drücken Sie die Taste ∂ (Wiedergabe) / ENTERE .

N Die ausgewählten Dateien werden für die Diashow verwendet. Deutsch - 31 [550-W.Euro]BN68-02324A-03L09.in31 31 2009-10-09 3:00:13

1. Wählen Sie die gewünschten Fotos mit der gelben Taste aus der Dateiliste aus.

2. Drücken Sie die Taste TOOLS.

3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Diashow, und drücken Sie dann die Taste ENTERE .

N Die ausgewählten Dateien werden für die Diashow verwendet. ¦ Menü der Optionen für Diashows

1. Während einer Diashow (oder beim Anzeigen eines Fotos) drücken Sie die Taste

TOOLS, um die Option einzustellen.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option, und drücken Sie

dann die Taste ENTERE. Extras Detener presentación Diashow-Geschwindigkeit : Normal Drehen Zoom Hintergrundmusik Bildeinstellungen ❑ Diashow anhalten / Diashow starten Toneinstellungen Hiermit können Sie eine Diashow starten oder anhalten. Information Sicher entfernen U Navig. E Eingabe e Beenden ❑ Diashow-Geschw. → Langsam / Normal / Schnell Sie können die Geschwindigkeit der Diashow festlegen. N Diese Funktion ist nur während einer Diashow verfügbar. N Wenn Sie die Tasten π (REW) oder µ (FF) während einer Diashow drücken, können Sie auch deren Abspielgeschwindigkeit ändern. ❑ Drehen Sie können alle auf einem USB-Speichergerät gespeicherten Dateien drehen. N Wenn Sie die Taste ◄ drücken, wird es nacheinander um 270˚, 180˚, 90˚ und 0˚ gedreht. N Wenn Sie die Taste ► drücken, wird das Foto nacheinander um 90˚, 180˚, 270˚ und 0˚ gedreht. N Die gedrehte Datei wird nicht gespeichert. ❑ Zoom Sie können alle auf einem USB-Speichergerät gespeicherten Fotos vergrößern. (x1 → x2 → x4) N Um das vergrößerte Foto zu verschieben, drücken sie die Taste ENTERE und anschließend ▲/▼/◄/►. Beachten Sie, dass die Funktion zum Verschieben deaktiviert ist, wenn das vergrößerte Bild kleiner als das ursprüngliche Fenster ist. N Die vergrößerte Datei wird nicht gespeichert. ❑ Hintergrundmusik Sie können die Hintergrundmusik auswählen, während Sie eine Diashow anzeigen. N Um diese Funktion zu verwenden, müssen auf dem UB-Speicher Musik- und Fotodateien gespeichert sein.

Hintergrundmusik → Aus / Ein ● Aus: Die Hintergrundmusik wird nicht wiedergegeben. ● Ein: Sofern die Hintergrundmusik verfügbar ist, wird sie abgespielt, wenn Sie diese Funktion aktivieren *Ein).

Musikdatei wählen (0 Datei(en) gew.) Nur die gewählte Musikdatei wird als Hintergrundmusik eingestellt. ❑ Bildeinstellungen / Toneinstellungen Sie können die Bild- und Toneinstellungen festlegen. ❑ Information Die Informationen zur Fotodatei werden angezeigt. ❑ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen. Deutsch - 32 [550-W.Euro]BN68-02324A-03L09.in32 32 2009-10-09 3:00:14 ¦ Menü der Optionen für Fotolisten

1. Drücken Sie die Taste MEDIA.P.

2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Music, und drücken

Sie dann die Taste ENTERE.

3. Drücken Sie die Taste ◄ oder ► , um die gewünschte Musikdatei zu wählen.

N Wählen mehrerer Musikdateien • Wählen Sie mit den Tasten ◄ oder ► die gewünschte Musikdatei. Drücken Sie dann die gelbe Taste. • Wiederholen Sie den obigen Vorgang, um mehrere Musikdateien auszuwählen. • Links neben dem Namen der Musikdatei wird das Symbol c angezeigt.

Gruppe abspielen Information Sicher entfernen HaHaHa Gold Shine ../Music/ SUM Wählen T Extras R Ordner darüber Gerät

4. Drücken Sie die Taste TOOLS.

N Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status. ❑ Gruppe abspielen Mit diesem Menübefehl können Sie nur die Musikdateien aus der aktuell ausgewählten Sortiergruppe abspielen. ❑ Alle abwählen (Wenn mindestens eine Datei gewählt ist) Sie können die Auswahl aller Dateien aufheben. N Das Zeichen c zur Darstellung der entsprechenden Datei wird ausgeblendet. ❑ Information Die Informationen der Fotodatei wie Name, Größe, Änderungsdatum und Pfad werden angezeigt. N Sie können die Informationen von Musikdateien mit den gleichen Verfahren auch während Gruppe abspielen anzeigen. O Drücken Sie die Taste INFO, um Informationen anzuzeigen. INFO ❑ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen.

Deutsch - 33 [550-W.Euro]BN68-02324A-03L09.in33 33 2009-10-09 3:00:14 ¦ Wiedergeben von Musik Wiedergeben einer Musikdatei

1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen.

2. Drücken Sie die Taste ◄ oder ► , um eine Musikdatei zu wählen, die abgespielt

werden soll. ▶ 00:00:04 / 00:04:04 3/37 Way I Love You HaHaHa

3. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE .

N Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert wurden. E Pause ◀▶ Zurück / Weiter T Extras R Zurück SUM N Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. N Um die Musiklautstärke anzupassen, drücken Sie auf der Fernbedienung die Lautstärketaste auf der Fernbedienung. Wenn Sie den Ton ausschalten möchten, drücken Sie die MUTE-Taste auf der Fernbedienung. N Wenn der Ton beim Abspielen von MP3-Datei ‘schräg’ ist stellen Sie im Tonmenü den Equalizer und SRS TruSurround HD ein. (Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.) N Die Abspieldauer einer Musikdatei wird möglicherweise als ‘00:00:00’ angezeigt, wenn am Anfang der Datei keine Informationen über die Abspieldauer gefunden werden. N π (REW) oder µ (FF) sind bei der Wiedergabe funktionslos. N Regler für Musikwiedergabe Taste ENTERE

TOOLS Vorgang Wiedergabe/Pause einer Musikdatei. Spielen Sie die Musikdatei ab. Hiermit wird die Musikdatei angehalten. Beenden des Wiedergabemodus und Rückkehr zur Musikliste. Hiermit führen Sie verschiedene Funktionen aus den Musikmenüs aus. N Symbol für Informationen zur Musik-Funktion

Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) wiederholt abgespielt. Wiederhol-M. ist aktiviert (Ein). Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) einmal abgespielt. Wiederhol-M. ist deaktiviert (Aus). Abspielen einer Musikgruppe

1. Drücken Sie die Taste ▲, um zum Abschnitt mit der Gruppenliste zu wechseln.

2. Drücken Sie die Tasten ◄ und ►, um eine Gruppe auszuwählen.

3. Drücken Sie die Taste ∂ (Wiedergabe). Die Dateien der ausgewählten Gruppe werden nun abgespielt.

1. Wählen Sie im Abschnitt mit der Dateiliste die Dateien aus der gewünschten Gruppe aus.

N Um zur vorherigen/nächsten Gruppe zu wechseln, drücken Sie die Taste π (REW) oder µ (FF).

2. Drücken Sie die Taste TOOLS.

3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Gruppe abspielen, und drücken Sie dann die TasteENTERE.

N Die Musikdateien in der Sortiergruppe einschließlich der markierten Datei werden einmal abgespielt. Abspielen ausgewählter Musikdateien

1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen.

2. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Musikdatei.

3. Drücken Sie die gelbe Taste.

4. Wiederholen Sie den obigen Vorgang, um mehrere Musikdateien auszuwählen.

N Links neben dem Namen der Musikdatei wird das Symbol c angezeigt. N Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

5. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE .

N Die gewählten Dateien werden nun wiedergegeben. Deutsch - 34 [550-W.Euro]BN68-02324A-03L09.in34 34 2009-10-09 3:00:14 ¦ Menü der Optionen für die Musikwiedergabe Menü der Optionen für die Musikwiedergabe Extras ❑ Wiederhol-M. → Ein / Aus Wiederhol-Modus ◀ An ▶ Bildeinstellungen Sie können Musikdateien wiederholt abspielen. Toneinstellungen Information Sicher entfernen ❑ Bildeinstellungen / Toneinstellungen Sie können die Bild- und Toneinstellungen konfigurieren. U Navig. L Einst. e Beenden ❑ Information Die Informationen zur Musikdatei werden angezeigt. ❑ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen. ¦ Verwenden des Menüs Einstellungen Mit dem Setup zeigen Sie die im Media Play-Menü vorgenommenen Benutzereinstellungen an. SUM

1. Drücken Sie die Taste MEDIA.P.

851,86 MB/993,02 MB Frei SETUP

2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option sETUP, und drücken

Sie dann die Taste ENTERE.

3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option aus.

4. Wählen Sie die Option mit den Tasten ◄ oder ► aus.

N Um denMedia Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P.

Musik wiederholen → Ein / Aus Hiermit können Sie Musikdateien wiederholt abspielen.

Laufzeit Bildschirmsch. → 2 Std. / 4 std. / 8 std. Wählen Sie die Wartezeit bis zum Aktivieren des Bildschirmschoners.

Information Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.

Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen. Photo SUM Music Setup e Beenden Gerät Musik wiederholen Laufzeit Bildschirmsch. ◀ Ein ▶ : 2 Std. Information Sicher entfernen SUM Gerät U Navig. L Einst. R Zurück Deutsch - 35 [550-W.Euro]BN68-02324A-03L09.in35 35 2009-10-09 3:00:15 ANYNET+ ¦ Anschließen von Anynet+-Geräten Was ist Anynet+? Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet+-System unterstützt nur Anynet+-fähige SamsungGeräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet+ auf Ihrem Gerät. Anschließen an ein Fernsehgerät

Anynet+ Gerät 1 HDMI 1.3-Kabel Anynet+ Gerät 2 HDMI 1.3-Kabel Anynet+ Gerät 3 HDMI 1.3-Kabel Anynet+ Gerät 4 HDMI 1.3-Kabel

1. Verbinden Sie einen der Anschlüsse HDMI IN (1, 2, 3(DVI) oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am

entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. Anschluss an das Heimkinosystem

Anynet+ Gerät 1 Heimkino HDMI 1.3-Kabel Optical Cable HDMI 1.3-Kabel Anynet+ Gerät 2 HDMI 1.3-Kabel HDMI 1.3-Kabel Anynet+ Gerät 3 Anynet+ Gerät 4 HDMI 1.3-Kabel

1. Verbinden Sie einen der Anschlüsse HDMI IN (1, 2, 3(DVI) oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am

entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. 2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+Geräts. Verwenden Sie hierfür das HDMI-Kabel. N Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinosystems mit Hilfe des Glasfaserkabels. N Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Kabel-/Sattellitenreceivers (also Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen. N Schließen Sie nur ein Heimkinosystem an. N Sie können Anynet+-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. N Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. N Anynet+ unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können. Deutsch - 36 [550-W.Euro]BN68-02324A-03L09.in36 36 2009-10-09 3:00:16 ¦ Einrichten von Anynet+ ❑ Einstellungen

Anynet+ (HDMI-CEC) → Aus / Ein Damit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+ (HDMI-CEC) aktiviert (Ein) sein. N Wenn die Funktion Anynet+ (HDMI-CEC) deaktiviert ist, sind auch alle Funktionen in Verbindung mit Anynet+ deaktiviert. Autom. Ausschalten → Nein / Ja Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts N Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein. N Wenn Sie Autom. Ausschalten aktivieren (auf Ja setzen), werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das externe Gerät jedoch gerade aufnimmt, wird es möglicherweise abgeschaltet oder auch nicht. Media Play (USB) Anwendung T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das Anynet+Menü auch durch Auswahl von Extras → Anynet+ (HDMI-CEC) auswählen. Anynet+(HDMI-CEC) Einstellungen Anynet+(HDMI-CEC) : Ein ▶ Autom. Ausschalten : Ja U Navig. E Eingabe R Zurück Einstellungen Anynet+(HDMI-CEC) : Ein Autom. Ausschalten : Ja ▶ U Navig. E Eingabe R Zurück ¦ Wechseln zwischen von Anynet+-Geräten

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+ (HDMICEC) auszuwählen.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Geräteliste, und drücken Sie

Geräteliste Aufnahme: DVDR dann die Taste ENTERE. DVDR MENU N Anynet+-Geräte aufgelistet. DVDR INFO Empfänger Aus N Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um nach Einstellungen Geräten zu suchen.

3. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie

dann die Taste ENTERE. Das System wechselt zum ausgewählten Gerät. U Navig. E Eingabe R Zurück N Nur wenn Sie Anynet+ (HDMI-CEC) im Anwendung-Menü aktivieren (Ein), wird das Menü Geräteliste angezeigt. N Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen. N Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab. N Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht angezeigt. N Zwar sucht das Fernsehgerät beim Anschalten mit der Netztaste automatisch die Geräteliste, aber die an das Fernsehgerät angeschlossenen Geräte erscheinen dennoch möglicherweise nicht in der Geräteliste. Drücken Sie die rote Taste, um die angeschlossenen Geräte zu suchen. N Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit Geräteliste zu einem Anynet+-Gerät zu wechseln. Anynet+-Menü Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab. Anynet+-Menü Fernsehen Geräteliste (Geräte_Name) MENU (Geräte_Name) INFO Aufnahme: (*Aufnahmegerät) Aufnahme anhalten: (*Aufnahmegerät) Empfänger Beschreibung Wechsel vom Anynet+-Modus zum Fernsehmodus. Anzeige der Anynet+-Geräteliste. Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVDRecorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt. Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVDRecorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt. Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.) Beenden der Aufnahme. Die Tonausgabe erfolgt über den Receiver. N Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name). Deutsch - 37 [550-W.Euro]BN68-02324A-03L09.in37 37 2009-10-09 3:00:16 Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung Gerätetyp Betriebsstatus Anynet+-Gerät Nach dem Wechseln zum Gerät wird das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt. Gerät mit eingebautem Tuner Audiogerät Nach dem Wechseln zum Gerät beim Abspielen einer Datei. Nach dem Wechseln zum Gerät beim Fernsehen. Beim Aktivieren des Receivers. Verfügbare Tasten Zifferntasten ▲/▼/◄/►/ Taste ENTERE Farbtasten / EXIT-Taste π(Suche rückwärts) / µ(Suche vorwärts) ∫(Stopp) / ∂(Wiedergabe) / ∑(Pause) P > / P <-Taste Y / MUTE-Taste N Die Anynet+-Funktion ist nur nutzbar, wenn auf der Fernbedienung das Fernsehgerät als Empfänger eingestellt ist. N Die ∏-Taste ist nur im Aufnahmestatus belegt. N Sie können Anynet+-Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können Anynet+-Geräte nur mit der TV-Fernbedienung steuern. N Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall das Anynet+-Gerät nochmals aus. N Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar. N Die Funktionen der Tasten π, µ können je nach Gerät unterschiedlich sein. ¦ Aufnahme Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+ (HDMIFernsehen

CEC) auszuwählen. Geräteliste Aufnahme: DVDR

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein die Funktion zum sofortigen

DVDR MENU DVDR INFO Aufnehmen, und drücken Sie dann die Taste ENTERE. Die Aufnahme beginnt. Empfänger Aus N Bei mehr als einem Aufnahmegerät Einstellungen Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Gerät, und drücken Sie dann die Taste ENTERE. Die Aufnahme beginnt. U Navig. E Eingabe R Zurück N Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie Device List und drücken Sie die rote Taste, um nach Geräten zu suchen.

3. Zum Beenden drücken Sie die Taste EXIT.

N Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme: (Geräte_Name). N Durch Drücken von ∏ wird die gerade laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. N Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts. ¦ Wiedergabe über einen Receiver (Heimkinosystem) Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen. Fernsehen

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+ (HDMIGeräteliste

Aufnahme: DVDR CEC) auszuwählen. DVDR MENU DVDR INFO

2. Wählen Sie mit den Tasten ▲ oder ▼ die Option Empfänger. Drücken Sie die Taste ◄

Empfänger Aus oder ►, und wählen Sie On oder Off. Einstellungen

3. Zum Beenden drücken Sie die Taste EXIT.

N Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste U Navig. E Enter R Zurück möglicherweise nicht angezeigt. N Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem Ausgang DIGITAL AUDIO OUT (OPTICAL) des Fernsehgeräts verbunden haben. N Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur 2-Kanalton wiedergeben. N Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, während der Empfänger angeschaltet (Ein) ist (z. B. durch Herausziehen des Netzkabels oder einen Stromausfall), ist möglicherweise Lautsprecher auswählen auf Ext. Lautsprecher gesetzt, wenn Sie das Fernsehgerät wieder anschalten. Deutsch - 38 [550-W.Euro]BN68-02324A-03L09.in38 38 2009-10-09 3:00:17 ¦ Fehlerbehebung für Anynet+ Problem Anynet+ funktioniert nicht. Ich möchte Anynet+ starten. Ich möchte Anynet+ beenden. Die Meldung "Verbinden mit Anynet+-Gerät" wird angezeigt. Keine Wiedergabe mit dem Anynet+-Gerät. Das angeschlossene Gerät wird nicht angezeigt. Das Fernsehprogramm kann nicht aufgezeichnet werden. Die Ausgabe des Fernsehtons erfolgt über den Receiver. Mögliche Lösung ● Überprüfen Sie, ob das Gerät Anynet+-tauglich ist. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte. ● Schließen Sie nur einen Receiver (Heimkinosystem) an. ● Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. ● Prüfen Sie die Video/Audio/HDMI 1.3-Kabelverbindungen des Anynet+-Geräts. ● Prüfen Sie, ob Anynet+ (HDMI-CEC) im Setupmenü von Anynet+ aktiviert ist. ● Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet. ● Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt. ● Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play, Plug & Play usw.) ● Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder schalten Sie das TV-Gerät aus und wieder ein. ● Überprüfen Sie, ob die Anynet+-Funktion des Anynet+-Geräts eingeschaltet ist. ● Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob AnynetAnynet+ (HDMI-CEC) im Anynet+-Menü Setup aktiviert (On) ist. ● Drücken Sie die TV-Taste auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen. ● Wählen Sie im Anynet+-Menü die Option View TV. ● Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt. ● Drücken Sie auf P >/<, PRE-CH und FAV.CH, um den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein in den Tuner integriertes Anynet+-Gerät angeschlossen ist.) ● Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln. ● Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist. ● Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft. ● Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt. ● Prüfen Sie, ob das HDMI 1.3-Kabel ordnungsgemäß angeschlossen wurde. ● Prüfen Sie, ob Anynet+ (HDMI-CEC) im Konfigurationsmenü von Anynet+ aktiviert (auf On) ist. ● Suchen Sie noch mal nach Anynet+-Geräten ● Sie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. ● Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche. ● Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist. ● Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an. Deutsch - 39 [550-W.Euro]BN68-02324A-03L09.in39 39 2009-10-09 3:00:17 EMPFEHLUNGEN ¦ Videotextfunktion Die meisten Fernsehsender bieten über Videotext Informationen an. Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen. N Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden. 1 0 (Modus) Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF) Wenn Sie diese Taste im Modus LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste 8(Speichern) Videotextseiten in einer Liste speichern. 2 5 (anzeigen) Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den Videotext auszublenden. 6 / (Videotext an/mix) Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden. 7 : (Ende) Videotext beenden 8 1 (Unterseite) Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen. 9 2 (Weiterblättern) Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen. 3 4 (Größe) Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut. 0 3 (Zurückblättern) Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen. 4 8 (Speichern) Drücken Sie diese Taste, um Videotextseiten zu speichern. @ 6 (index) Drücken Sie diese Taste, um die Videotext-Indexseite (Index) anzuzeigen. 5 Farbtasten (rot/grün/gelb/blau) Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen. ! 9 (Halten) Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut.

# 7 (Abbrechen) Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen. N Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln. Deutsch - 40 [550-W.Euro]BN68-02324A-03L09.in40 40 2009-10-09 3:00:17 Die Videotextseiten sind in sechs Kategorien unterteilt: Sportergebnisse

Inhalt Gewählte Seitennummer Senderkennung Aktuelle Seitenzahl oder Suchhinweise Datum und Uhrzeit Text Statusinformation FASTEXT-Informationen N Videotextinformationen sind oft auf mehrere, aufeinander folgende Seiten verteilt, die wie folgt aufgerufen werden können: • Eingabe der Seitennummer • Auswahl eines Titels in einer Liste • Auswahl einer farbigen Überschrift (FASTEXT-System) N Das Fernsehgerät unterstützt Videotext Version 2.5. Damit können zusätzlich Graphik oder Text angezeigt werden. N Je nach Übertragungsmodus können bei der Anzeige von Videotext am linken und rechten Rand Leerbereiche vorkommen. N In diesem Fall wird keine zusätzliche Graphik oder Text übertragen. N Ältere Fernsehgeräte, die Version 2.5 nicht unterstützen, können zusätzliche Graphiken oder Texte unabhängig vom Modus der Videotextübertragung nicht anzeigen. O Drücken Sie die Taste TV, um Videotext zu beenden. ¦ Anbringen des Standfußes N Voreinstellung: Stellen Sie die Leitschiene und die Halterungsabdeckung auf den Standfuß, und befestigen Sie diese mit den Schrauben. Nur für 32-Zoll-Modelle. Rückseite INFO Vorderseite

1. Verbinden Sie Ihren LCD-Fernseher mit dem Standfuß.

N Der Fernseher sollte von mindestens zwei Personen getragen werden. N Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseite des Standfußes. N Damit sichergestellt ist, dass das Fernsehgerät auf richtiger Höhe mit dem Standfuß verbunden wird, dürfen Sie oben links und rechts nicht zu stark auf den Fernseher drücken.

2. Ziehen Sie zuerst die Schrauben an Position 1 und dann die Schrauben an Position 2

fest. N Stellen Sie das Gerät aufrecht hin und ziehen Sie die Schrauben fest. Wenn Sie die Schrauben festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er seitlich geneigt ist. Deutsch - 41 [550-W.Euro]BN68-02324A-03L09.in41 41 2009-10-09 3:00:18 ¦ Lösen des Standfußes

1. Entfernen Sie Schrauben von der Rückseite des Fernsehgerätes.

2. Lösen Sie den Standfuß vom Fernsehgerät.

N Der Fernseher sollte von mindestens zwei Personen getragen werden.

3. Decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit der Abdeckung ab.

¦ Anbringen der Wandhalterung Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. ¦ Verlegen der Kabel Verstecken Sie die Kabel im Kabelschlauch, damit Sie durch den transparenten Standfuß hindurch nicht zu sehen sind. ¦ Kensington-Schloss als Diebstahlsicherung Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses. N Das Schloss muss separat erworben werden. N Die Position des Kensington-Schlosses ist modellabhängig.

1. "Führen Sie das Schloss in den Kensington-Einschub am LCD-Fernseher ein (1), und

drehen Sie es in die Verriegelungsposition (2).

2. Schließen Sie das Kabel für das Kensington-Schloss an (3).

3. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren

feststehenden Objekt. Deutsch - 42 [550-W.Euro]BN68-02324A-03L09.in42 42 2009-10-09 3:00:21 ¦ Absichern des Einbaubereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. Stellen Sie das Gerät so auf, dass die in der Abbildung gezeigten Mindestabstände eingehalten werden. N Verwenden Sie nur Teile von Samsung Electronics, wenn Sie einen Standfuß oder eine Wandhalterung einsetzen. Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu einem Brand kommen, weil die Innentemperatur aufgrund schlechter Belüftung des Geräts ansteigt. N Das Aussehen kann sich je nach Gerät unterscheiden. Aufstellen des Geräts mit dem Standfuß Installieren des Geräts mit einer Wandhalterung 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm ¦ Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor.

So verhindern Sie, dass das Fernsehgerät umkippt:

1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der

Wand. Vergewissern Sie sich, dass die Schrauben gut halten. N Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel. N Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben. Wand

2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen

Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. N Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben. N Daten der Schrauben • Für LCD-Fernsehgeräte von 17 – 29 Zoll: M4 X L15 • Für LCD-Fernsehgeräte von 32 – 40 Zoll: M6 X L15

3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit

einem festen Band miteinander und ziehen Sie das Band dann fest. N Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. N Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. N Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie

regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb. Wand Deutsch - 43 [550-W.Euro]BN68-02324A-03L09.in43 43 2009-10-09 3:00:23 ¦ Fehlerbehebung Bei Fragen zum Fernsehen schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website 'www.samsung.com' und klicken Sie dort auf Unterstützung oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. Problem Bildqualität Das Fernsehbild sieht nicht so gut wie im Geschäft aus. Lösung Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt. ● Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild möglicherweise durch die Signalquelle oder das Signal verursacht sein. ● Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, rüsten Sie diesen auf. Verwenden Sie HDMI- oder Komponentenkabel, um HD Bildqualität zu ermöglichen. ● Kabel-/Satellitenanschluss: Probieren Sie HD-Sender (HD, mit hoher Auflösung) aus der Kanalliste. ● Antennenanschluss: Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben. N Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standardauflösung). Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein. Überprüfen Sie, ob Sie beim Fernsehen den Mindestabstand entsprechend der Größe des Fernsehers und der Auflösung des angezeigten Signals einhalten. ● Durch die Kompression der Videoinhalte kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. ● Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. ● Vergewissern Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird. ● Stellen Sie die Bild-Optionen im Fernsehmenü ein. (Bild-Modus, Farbe, Helligkeit, Schärfe) ● Stellen Sie die Energiesparmod.-Option im Einstellungen -Menü ein. ● Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden. (Wechseln Sie zu MENU - Bild Bild zurücksetzen) ● Wenn die Bildgröße auf Bildschirmanpassung eingestellt ist, ändern Sie dies in 16:9. ● Ändern Sie die Kabel-/Satellitenauflösung. ● Schließen Sie das Videokabel (Gelb) an die grüne Buchse von Komponenteneingang 1 des Fernsehgeräts an. ● Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. (Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern) ● Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein. Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt. ● Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest Wenn der Ton richtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein. ● Überprüfen Sie die Lautstärke des externen Geräts, das an Ihren Fernseher angeschlossen ist, und stellen Sie dann die Lautstärke des Fernsehers entsprechend ein. ● Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein. ● Vergewissern Sie sich, dass die Audiokabel vom externen Gerät an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind. ● Überprüfen Sie, welcher Tonausgang am angeschlossenen Gerät eingestellt ist. (Beispiel: Sie müssen die Audioeinstellung Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn HDMI an Ihr Fernsehgerät angeschlossen ist). ● Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich. ● Deaktivieren Sie die SRS-Funktion, wenn Sie die Lautstärke auf mehr als 30 einstellen. ● Ziehen Sie den Stecker aus der Kopfhörerbuchse. (sofern an Ihrem Fernseher vorhanden) ● Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist. ● Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Verzerrungen verursachen.

Das Bild ist verzerrt: Große und kleine Blöcke, Punkte, Pixelfehler Falsche oder fehlende Farbe bei Komponentenanschluss. Schlechte Farbwiedergabe oder Helligkeit. Gepunktete Linie am Bildschirmrand. Das Bild ist nur beim AV-Eingang (Composite) schwarzweiß. Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert. Tonqualität Kein Ton oder Ton zu leise bei maximaler Lautstärke. Bild ist gut, aber kein Ton. Rauschen vom Lautsprecher. Deutsch - 44 [550-W.Euro]BN68-02324A-03L09.in44 44 2009-10-09 3:00:24 Problem Kein Bild, kein Video Der Fernseher kann nicht eingeschaltet werden. Lösung

Das Fernsehgerät schaltet sich automatisch aus.

HF-Anschluss (Terrestrisch/Kabel) Es werden nicht alle Kanäle empfangen. Das Bild ist verzerrt: Große und kleine Blöcke, Punkte, Pixelfehler

Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. Drücken Sie die POWER-Taste am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät eingeschaltet wird, kann dies von der Fernbedienung verursacht sein. Um das Problem mit der Fernbedienung zu beheben, lesen Sie den Abschnitt 'Die Fernbedienung funktioniert nicht' weiter unten. Prüfen Sie im Menü Einstellungen , ob der Sleep-Timer eingeschaltet (Ein) ist. Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen Ihre die Energiespareinstellungen Ihres PCs. Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Wenn bei Antennen-/Kabelanschluss länger als 10 bis 15 Minuten kein Signal empfangen wurde, wird das Fernsehgerät automatisch ausgeschaltet. Überprüfen Sie die Kabelverbindungen. (Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten) Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Bluray-Player) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Ausgang des externen Geräts: HDMI, also Fernseheingang: HDMI. Stellen Sie sicher, dass das angeschlossene Gerät angeschaltet ist. Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung des Fernsehers. Vergewissern Sie sich, dass das Antennenkabel korrekt angeschlossen ist. Probieren Sie es mit Plug & Play, um die verfügbaren Kanäle zur Kanalliste hinzuzufügen. Wechseln Sie zu MENU - Einstellungen - Plug & Play und warten Sie, bis alle verfügbaren Kanäle gespeichert sind. Prüfen Sie, ob die Antenne korrekt angeordnet ist. Durch die Kompression der Videoinhalte kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. Ein schwaches Signal kann Verzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. PC-Verbindung Meldung ‘Modus nicht unterstützt’. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist. Video ist bei HDMI-Anschluss in Ordnung, aber es gibt keinen Ton.

Stellen Sie die Ausgangsauflösung und Frequenz Ihres PCs so ein, dass sie zu den vom Fernsehgerät unterstützten Auflösungen passt. Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist. Prüfen Sie die Einstellungen des Audioausgangs für Ihren PC. Deutsch - 45 [550-W.Euro]BN68-02324A-03L09.in45 45 2009-10-09 3:00:24 Problem Weitere Das Bild wird nicht als Vollbild ausgegeben. Lösung

Die Fernbedienung funktioniert nicht.

Die Lautstärke bzw. Leistung des Fernsehers kann mit der Fernbedienung des Kabel/Satellitenreceivers nicht reguliert werden. Meldung ‘Modus nicht unterstützt’.

Plastikgeruch vom Fernsehen. Die Option Signalinformation steht für das Fernsehgerät im Menü für den Selbsttest nicht zur Verfügung. Das Fernsehgerät ist zur rechten oder linken Seite geneigt. Sockel des Standfußes kann nicht montiert werden.

Das Kanalmenü wird grau angezeigt. (nicht verfügbar)

Ihre Einstellungen gehen nach 30 Minuten oder bei jedem Abschalten des Fernsehers verloren.

Vorübergehender Ausfall von Bild oder Ton.

Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des externen Geräts dementsprechend ein. Weitere Informationen erhalten Sie im Abschnitt zum Einstellen der Auflösung in diesem Handbuch. Dieser Geruch ist normal und verschwindet im Lauf der Zeit. Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Coax) verfügbar.

Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage.

Stellen Sie sicher, dass Ihr Fernsehgerät auf einer ebenen Fläche steht. Wenn Sie die Schrauben nicht vom Fernseher lösen können, verwenden Sie einen magnetischen Schraubendreher. Das Menü Sender ist nur dann verfügbar, wenn eine TV-Signalquelle ausgewählt wurde. Sie erkennen möglicherweise kleine Partikel, wenn Sie den Rahmen um den Fernsehbildschirm herum genau betrachten. ‘Verschlüsseltes Signal’ oder ‘Kein Signal/Schwaches Signal’ bei Einsatz einer CAM-Karte (CI/CI+). 45 Minuten nach dem Ausschalten schaltet sich das Fernsehgerät von selbst wieder ein. Wiederholtes Bild-/Tonproblem. Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD-Inhalte (4:3) wiedergeben. Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt, werden oben und unten schwarze Balken angezeigt. Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein. Ersetzen Sie die Batterien der Fernbedienung (richtige Polung beachten). Reinigen Sie das Sendefenster oben auf der Fernbedienung. Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Entfernung direkt auf das Fernsehgerät. Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver.

Wenn das Fernsehgerät im Modus Shop Demo läuft, werden die Ton- und Bildeinstellungen alle 30 Minuten zurückgesetzt. Wechseln Sie mit dem Plug & Play-Prozess vom Modus Shop Demo zu Privatgebrauch. Drücken Sie diese Taste SOURCE, um den TV-Modus auszuwählen. Wechseln Sie zu MENU → Einstellungen → Plug & Play → ENTERE. Überprüfen und korrigieren Sie ggf. die Kabelverbindungen. Kann durch Verwenden von übermäßig starren oder dicken Kabeln verursacht werden. Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden. Dies ist Teil des Produktdesigns und kein Defekt. Überprüfen Sie, ob das CAM-Modul mit installierter CI(CI+)-Karte in den CI-Steckplatz (Common Interface) eingesetzt wurde. Ziehen Sie das CAM aus dem Fernsehgerät und setzen Sie es wieder in den Steckplatz ein. Das ist Normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over-the-Air) Funktion selbst, um die beim Fernsehen heruntergeladene Firmware zu aktualisieren. Überprüfen und ändern Sie Signal/Signalquelle. N Der TFT-LCD-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. Deutsch - 46 [550-W.Euro]BN68-02324A-03L09.in46 46 2009-10-09 3:00:24 ¦ Technische Daten Modellname Bildschirmgröße (Diagonal) PC-Auflösung (Optimal) Ton (Ausgang) Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Mit Fuß Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) LE32B550, LE32B551 LE32B553, LE32B554 LE37B550, LE37B551 LE37B553, LE37B554 32 Zoll 37 Zoll 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz 2 x 10 W 2 x 10 W 794 x 77 x 524 mm 794 x 240 x 570 mm 917 x 79 x 592 mm 917 x 255 x 658 mm 13 kg 16 kg 10°C bis 40°C (50°F bis 104°F) 10% bis 80%, nicht kondensierend -20°C bis 45°C (-4°F bis 113°F) 5% bis 95%, nicht kondensierend Drehbarer Fuß (Links / rechts) Modellname Bildschirmgröße (Diagonal) PC-Auflösung (Optimal) Ton (Ausgang) Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Mit Fuß Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) Drehbarer Fuß (Links / rechts) -20˚ ~ 20˚ LE40B550, LE40B551 LE40B553, LE40B554 LE46B550, LE46B551 LE46B553, LE46B554 40 Zoll 46 Zoll 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz 2 x 10 W 2 x 10 W 982 x 79 x 626 mm 982 x 255 x 676 mm 1116 x 79 x 706 mm 1116 X 275 X 770 mm 18 kg 23 kg 10°C bis 40°C (50°F bis 104°F) 10% bis 80%, nicht kondensierend -20°C bis 45°C (-4°F bis 113°F) 5% bis 95%, nicht kondensierend -20˚ ~ 20˚ N Änderungen der technischen Daten und des Geräte-Designs vorbehalten. N Dies ist ein digitales Gerät der Klasse B. N Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt. Deutsch - 47 [550-W.Euro]BN68-02324A-03L09.in47 47 2009-10-09 3:00:24 De figuren en illustraties in deze gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Productontwerp en -specificaties kunnen zonder aankondiging worden gewijzigd. ❑ Opmerking digitale TV 1. Functionaliteit betreffende digitale tv (DVB) is alleen beschikbaar in landen of gebieden waar DVB-T-signalen (MPEG2 en MPEG4 AVC) voor digitale televisie per zendmast worden uitgezonden of waar u toegang hebt tot een compatibele DVB-Cservice (MPEG2 en MPEG4 AAC) voor kabel-tv. Vraag aan uw plaatselijke aanbieder of u DVB-T- of DVB-C-signalen kunt ontvangen.
