BEDIENUNGSANLEITUNG RS62K6198SL SAMSUNG

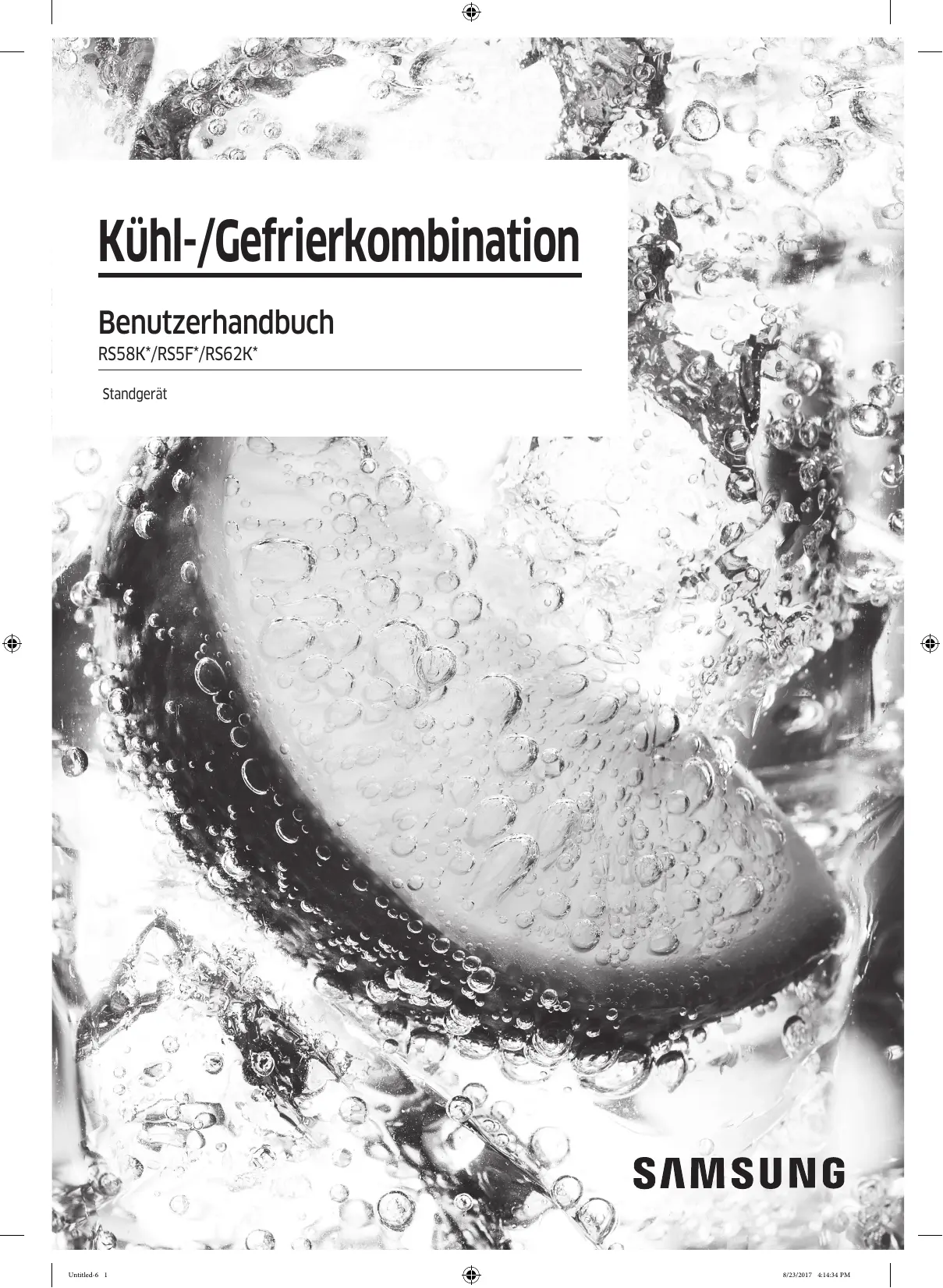

Kühl-/Gefrierkombination Benutzerhandbuch RS58K*/RS5F*/RS62K* Standgerät

Wichtige Symbole für Sicherheits- und Gefahrenhinweise: Wichtige Warnhinweise für Transport und Aufstellungsort Kritische Warnungen bei der Installation Installationshinweise Kritische Warnungen im Betrieb Warnhinweise im Betrieb Warnhinweise zur Reinigung Kritische Warnhinweise zur Entsorgung Weitere Tipps zur ordnungsgemäßen Verwendung Energiespartipps Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.: Anweisungen zur WEEE-Richtlinie

5 6 7 10 11 16 19 21 22 23 24 25

Aufstellen der Ladestation

Die Kühl-/Gefrierkombination auf einen Blick Installation Schritt-für-Schritt Ausbauen der Tür beim Transport

Funktionsbereich Temperatureinstellungen Spezialfunktionen

Umbau und Pflege Reinigen Ersetzen von Teilen

• Die Warnungen und wichtigen Sicherheitsinformationen in diesem Benutzerhandbuch decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihr Gerät installieren, warten und einsetzen. • Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können sich die Eigenschaften Ihres Geräts leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter www.samsung.com.

8/23/2017 4:14:34 PM Sicherheitsinformationen

• Lesen Sie dieses Handbuch sorgfältig durch, um sicherzustellen, dass Sie die Merkmale und Funktionen dieser Kühl-/Gefrierkombination von Samsung kennen und bedienen können und Ihr neues Gerät sicher und effizient arbeitet. • Dieses Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben. • Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Sicherheitsinformationen

Sicherheitsinformationen

• Als Kältemittel werden R-600a oder R-134a verwendet. Sie können dem Kompressoraufkleber auf der Rückseite Ihres Geräts oder dem Typenschild im Innern des Geräts entnehmen, welches Kältemittel für Ihre Kühl-/ Gefrierkombination verwendet wurde. Falls dieses Gerät entzündliche Gase enthält (Kältemittel R-600a), wenden Sie sich bezüglich einer sicheren Entsorgung an die örtlichen Behörden. • Um die Entwicklung eines entflammbaren Gas-Luftgemisches bei einem Leck des Kühlkreislaufs zu vermeiden, muss die Raumgröße entsprechend der eingesetzten Menge an Kältemitteln im Gerät gewählt werden. • Schalten Sie das Gerät niemals ein, wenn es Anzeichen von Beschädigungen zeigt. Setzen Sie sich im Zweifelsfall mit Ihrem Händler in Verbindung. Der für die Aufstellung des Geräts vorgesehene Raum muss für je 8 g des Kältemittels R-600a im Gerät ein Raumvolumen von 1 m³ besitzen. Die Menge des in Ihrem Gerät eingesetzten Kältemittels können Sie an dem Typenschild im Innern des Geräts ablesen. • Aus den Geräterohren austretendes Kältemittel kann sich entzünden oder zu Verletzungen an den Augen führen. Wenn Kältemittel aus den Rohren austritt, vermeiden Sie offene Flammen, und nehmen Sie entzündliche Gegenstände aus der Reichweite des Geräts. Lüften Sie außerdem sofort den Raum. - Andernfalls besteht Brand- oder Explosionsgefahr.

8/23/2017 4:14:34 PM Wichtige Symbole für Sicherheits- und Gefahrenhinweise: Bitte beachten Sie alle Sicherheitshinweise in dieser Anleitung. In diesem Handbuch werden die folgenden Sicherheitssymbole verwendet.

WARNUNG VORSICHT Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen und/oder Sachschäden führen können.

HINWEIS Nützliche Informationen, die dem Benutzer helfen, das Gerät zu verstehen bzw. nutzen. Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie sie gewissenhaft. Lesen Sie diesen Abschnitt aufmerksam durch, und bewahren Sie das Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.

8/23/2017 4:14:34 PM Sicherheitsinformationen

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Sachschäden und/oder zum Tod führen können.

Sicherheitsinformationen Wichtige Warnhinweise für Transport und Aufstellungsort WARNUNG • Achten Sie darauf, dass keine Teile des Kühlkreislaufs beschädigt werden, wenn Sie das Gerät transportieren oder aufstellen. Sicherheitsinformationen

- Aus den Geräterohren austretendes Kältemittel kann sich entzünden oder zu Verletzungen der Augen führen. Wenn Kältemittel austritt, vermeiden Sie offene Flammen oder potenzielle Zündquellen, und lüften Sie einige Minuten lang den Raum, in dem sich das Gerät befindet. - Bei diesem Gerät wird eine geringe Menge des Isobutan-Kältemittels R-600a eingesetzt, ein natürliches Gas mit hoher Umweltverträglichkeit, das allerdings auch brennbar ist. Achten Sie darauf, dass keine Teile des Kühlkreislaufs beschädigt werden, wenn Sie das Gerät transportieren oder aufstellen. • Berühren Sie beim Transport oder bei der Installation nicht den Wasserschlauch an der Geräterückseite. - Andernfalls kann es zu Schäden am Gerät kommen, sodass der Wasserspender nicht mehr funktioniert.

8/23/2017 4:14:35 PM Kritische Warnungen bei der Installation WARNUNG • Stellen Sie das Gerät nicht in feuchten Räumen oder an einem Ort auf, wo es mit Wasser in Kontakt kommen kann.

- Dies gewährleistet eine optimale Leistung und verhindert eine Überlastung der Stromkreise im Haus, die einen Brand aufgrund überhitzter Leitungen auslösen könnte. • Stecken Sie den Netzstecker nicht in eine lose Steckdose. • • • • •

- Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Verwenden Sie keine Kabel, die im Kabelverlauf oder an einem der Enden Brüche oder Abnutzungsschäden aufweisen. Knicken Sie das Netzkabel nicht übermäßig, und stellen Sie keine schweren Gegenstände darauf ab. Ziehen Sie nicht am Netzkabel, und knicken Sie es nicht übermäßig. Verdrehen bzw. verknoten Sie das Netzkabel nicht. Verlegen Sie das Netzkabel nicht über scharfe Metallkanten, stellen Sie keine schweren Gegenstände darauf, verlegen Sie das Netzkabel nicht zwischen Objekten, und schieben Sie das Netzkabel nicht in den Raum hinter dem Gerät. Achten Sie darauf, das Gerät beim Verschieben nicht über das Netzkabel zu fahren und dieses zu beschädigen. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. Deutsch 7

8/23/2017 4:14:35 PM Sicherheitsinformationen

- Eine beschädigte oder veraltete Isolierung an elektrischen Teilen kann zu einem Stromschlag oder Brand führen. • Setzen Sie das Gerät keinem direkten Sonnenlicht aus, und stellen Sie es nicht in der Nähe von Öfen, Heizkörpern oder anderen Wärmequellen auf. • Stecken Sie den Netzstecker des Geräts nicht in eine Steckdosenleiste, die auch für verschiedene andere Geräten verwendet wird. Die Kühl-/ Gefrierkombination darf immer nur an eine ausschließlich für dieses Gerät bestimmte Steckdose angeschlossen werden, deren Spannung mit der auf dem Typenschild am Gerät übereinstimmt.

Sicherheitsinformationen • Trennen Sie die Kühl-/Gefrierkombination niemals vom Netz, indem Sie am Netzkabel ziehen. Fassen Sie stets den Stecker fest an und ziehen Sieihn gerade aus der Steckdose heraus.

Sicherheitsinformationen

- Schäden am Kabel können Kurzschlüsse, Brände und/oder Stromschläge verursachen. • Verwenden Sie in der Nähe des Geräts keine Aerosole. - Die Verwendung von Aerosolen in der Nähe des Geräts kann zu Explosionen oder Bränden führen. • Stellen Sie dieses Gerät nicht in der Nähe von Heizkörpern oder entflammbaren Materialien auf. • Stellen Sie dieses Gerät nicht an Orten auf, an denen Gas austreten kann. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. • Dieses Gerät muss vor der Inbetriebnahme in Übereinstimmung mit den Anweisungen in diesem Handbuch ordnungsgemäß aufgestellt und installiert werden. • Schließen Sie den Netzstecker ordnungsgemäß mit dem Kabel nach unten an die Steckdose an. - Wenn Sie den Netzstecker falsch herum (also mit dem Kabel nach oben) in die Steckdose stecken, kann das Kabel durchtrennt werden und einen Brand oder Stromschlag verursachen. • Stellen Sie stets sicher, dass der Netzstecker nicht durch die Rückwand des Geräts geknickt oder beschädigt wird. • Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf. - Es besteht Erstickungsgefahr, wenn Kinder sie über den Kopf ziehen. • Das Gerät muss so aufgestellt werden, dass der Stecker nach der Installation frei zugänglich ist. - Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands aufgrund von Fehlströmen.

8/23/2017 4:14:35 PM

• Stellen Sie dieses Gerät weder an einem feuchten, öligen oder staubigen Ort noch an einem Platz auf, der direktem Sonnenlicht oder Wassereinwirkungen (z. B. Regen) ausgesetzt ist.

- Andernfalls besteht Brandgefahr. • Stellen Sie sich nicht auf das Gerät, und legen oder stellen Sie keine Gegenstände (Wäsche, brennende Kerzen, brennende Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf das Gerät. - Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder Störungen des Geräts. • Sie müssen die gesamte Schutzfolie entfernen, ehe Sie das Gerät mit der Netzsteckdose verbinden. • Kinder müssen beaufsichtigt werden, damit sie nicht mit den Sprengringen für die Türeinstellung oder mit den Klammern für die Wasserleitungen spielen. - Es besteht die Gefahr von Tod durch Ersticken, wenn ein Kind einen Sprengring oder eine Wasserrohrklammer verschluckt. Halten Sie die Sprengringe und Wasserrohrklammern außerhalb der Reichweite von Kindern. • Die Kühl-/Gefrierkombination muss geerdet werden. - Achten Sie immer darauf, dass die Kühl-/Gefrierkombination geerdet ist, ehe Sie ein Teil des Gerätes untersuchen oder zu reparieren versuchen. Erdschlüsse können einen schweren elektrischen Schlag verursachen. • Da sie Blitze anziehen können, dürfen Sie das Gerät niemals an Gasrohren, Telefonleitungen oder Blitzableitern erden. - Das Gerät muss geerdet werden, um durch Leckströme verursachte Stromverluste und Stromschläge zu verhindern.

8/23/2017 4:14:35 PM Sicherheitsinformationen

- Eine beschädigte oder veraltete Isolierung von elektrischen Teilen kann zu einem Stromschlag oder Brand führen. • Wenn sich Staub oder Wasser im Gerät angesammelt haben, trennen Sie die Stromversorgung, und wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung Electronics.

Sicherheitsinformationen - Andernfalls besteht die Gefahr von Stromschlägen, Brand, Explosion oder Störungen des Geräts. • Stecken Sie den Netzstecker fest in die Steckdose. Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen. Sicherheitsinformationen

- Andernfalls besteht die Gefahr eines Stromschlags oder Brands. • Wenn das Netzkabel beschädigt ist, lassen Sie es umgehend vom Hersteller oder einem seiner Kundendienstvertreter austauschen. • Die Sicherung des Geräts muss von einem qualifizierten Techniker oder einem dazu befugten Dienstleister durchgeführt werden. - Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen.

Installationshinweise VORSICHT • Lassen Sie genügend Raum um die Kühl-/Gefrierkombination frei und stellen Sie ihn auf einer ebenen Fläche auf. - Wenn das Gerät nicht auf einer ebenen Fläche aufgestellt wird, können Kühlleistung und Zuverlässigkeit sinken. - Stellen Sie sicher, dass der Lüftungsraum des Gerätegehäuses oder der Halterung nicht blockiert ist. • Lassen Sie das Gerät nach dem Aufstellen und Einschalten 2 Stunden lang ruhen, ehe Sie es mit Lebensmitteln befüllen. • Wir empfehlen Ihnen dringend, die Kühl-/Gefrierkombination durch einen qualifizierten Techniker oder den Service installieren zu lassen. - Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen, Explosionen oder Störungen des Geräts.

8/23/2017 4:14:35 PM Kritische Warnungen im Betrieb WARNUNG • Verbindenen Sie den Netzstecker nicht mit nassen Händen mit der Steckdose. - Andernfalls besteht die Gefahr von Stromschlägen. • Stellen Sie keine Gegenstände oben auf das Gerät.

- Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen. - Scharfe Kanten können zu Verletzungen führen. • Berühren Sie die Innenseiten des Geräts oder die darin aufbewahrten Lebensmittel nicht mit nassen Händen. - Dies kann zu Erfrierungen führen. • Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. - Wenn das Wasser verschüttet wird, besteht die Gefahr eines Stromschlags oder Brands. • Bewahren Sie keine flüchtigen oder entflammbaren Gegenstände oder Stoffe (Reinigungsbenzin, Verdünner, Propangas, Alkohol, Äther, Erdgas oder ähnliche Produkte) im Gerät auf. - Dieses Gerät ist ausschließlich zur Aufbewahrung von Lebensmitteln bestimmt. - Andernfalls besteht Brand- oder Explosionsgefahr. • Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. - Halten Sie Ihre Finger von „Quetschstellen“ fern: Die Abstände zwischen den Türen und dem Schrank sind notwendigerweise klein. Öffnen Sie die Gerätetür mit großer Vorsicht, wenn sich Kinder in der Nähe befinden.

8/23/2017 4:14:35 PM Sicherheitsinformationen

- Die Gegenstände könnten beim Öffnen oder Schließen der Gerätetür herunterfallen und zu Verletzungen und/oder Sachschäden führen. • Führen Sie weder Ihre Hände und Füße noch Metallgegenstände (Essstäbchen usw.) von unten oder von hinten in das Gerät ein.

Sicherheitsinformationen

Sicherheitsinformationen

• Lassen Sie nicht zu, dass Kinder sich an die Gerätetür oder die daran angebrachten Fächer hängen. Andernfalls kann es zu ernsthaften Verletzungen kommen. • Lassen Sie Kinder nicht in das Gerät hineinklettern. Sie könnten eingesperrt werden. • Führen Sie Ihre Hände nicht in den Bodenbereich unterhalb des Geräts ein. - Dort befinden sich scharfe Kanten, die Verletzungen verursachen können. • Bewahren Sie keine Pharmazeutika, lebensmittelfremden Materialien oder temperaturempfindliche Produkte im Gerät auf. - Lebensmittel, die unter streng kontrollierten Temperaturbedingungen gelagert werden müssen, dürfen nicht in diesem Gerät aufbewahrt werden. • Lagern bzw. verwenden Sie keine elektrischen Apparate oder Maschinen im Gerät, sofern diese nicht vom Hersteller zugelassen sind. • Wenn das Gerät nach Arzneimitteln oder Rauch riecht, trennen Sie sofort die Stromversorgung und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum von Samsung Electronics. • Wenn sich Staub oder Wasser im Gerät angesammelt haben, trennen Sie die Stromversorgung und wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung Electronics. - Andernfalls besteht Brandgefahr. • Lassen Sie nicht zu, dass Kinder auf eine der Schubladen klettern. - Die Schublade kann zerbrechen, sodass die Kinder stürzen. • Lassen Sie die Türen des Geräts nicht offen stehen, wenn dieses unbeaufsichtigt ist, und lassen Sie Kinder nicht in das Gerät hineinklettern. • Lassen Sie Kinder oder Kleinkinder nicht in die Schubfächer klettern. - Dies kann zum Tod durch Ersticken oder zu Verletzungen führen, wenn die Kinder darin gefangen sind. • Überfüllen Sie die Kühl-/Gefrierkombination nicht mit Lebensmitteln. - Beim Öffnen der Gerätetür könnten Produkte herunterfallen und Verletzungen und/oder Sachschäden verursachen.

8/23/2017 4:14:35 PM

• Sprühen Sie kein flüchtiges Material wie z. B. Insektizide auf die Oberfläche des Geräts.

- Dies kann zu Verletzungen oder Sachschäden führen. • Verwenden Sie keine temperaturempfindlichen Materialien, wie z. B. entflammbare Sprays und Gegenstände, Trockeneis, Medikamente oder Chemikalien, in der Nähe des Geräts, und bewahren Sie sie nicht in der Kühl-/ Gefrierkombination auf. • Verwenden Sie keine Haartrockner, um das Innere des Geräts zu trocknen. Stellen Sie keine brennende Duftkerze in das Gerät, um unangenehme Gerüche zu beseitigen. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. • Füllen Sie den Wassertank, das Eiswürfelfach und die Eiswürfelform nur mit Trinkwasser (Mineralwasser oder gereinigtes Wasser). - Füllen Sie den Wassertank nicht mit Tee, Säften oder Sportgetränken. Dies kann zu Schäden am Gerät führen. • Stellen Sie sich nicht auf das Gerät, und legen oder stellen Sie keine Gegenstände (Wäsche, brennende Kerzen, brennende Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf das Gerät. Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder Störungen des Geräts. Stellen Sie keine mit Wasser gefüllten Behälter auf das Gerät. - Wenn das Wasser verschüttet wird, besteht die Gefahr eines Stromschlags oder Brands.

8/23/2017 4:14:35 PM Sicherheitsinformationen

- Sie sind nicht nur gefährlich für Ihre Gesundheit, sondern es besteht außerdem die Gefahr eines Brands, eines Stromschlags oder einer Störung des Geräts. • Führen Sie niemals Ihre Finger oder Gegenstände in die Öffnung des Wasserspenders, die Eisrutsche und den Eiswürfelbehälter ein.

Sicherheitsinformationen • Verwenden Sie keine anderen als die vom Hersteller empfohlenen mechanischen Vorrichtungen oder Hilfsmittel, um den Abtauvorgang zu beschleunigen. • Beschädigen Sie niemals das Kältemittelsystem. • Schauen Sie niemals direkt für eine längere Zeit auf die LED-UV-Lampe. Sicherheitsinformationen

- Andernfalls können Verletzungen der Augen aufgrund der UV-Strahlung die Folge sein. • Legen Sie die Fachböden nicht mit der Oberseite nach unten ein. Dies könnte die Funktionsweise der Fachböden beeinträchtigen. - Dies kann zu Verletzungen oder Sachschäden durch herunterfallende Glasfachböden führen. • Halten Sie Ihre Finger von „Quetschstellen“ fern: Die Abstände zwischen den Türen und dem Schrank sind notwendigerweise klein. Öffnen Sie die Gerätetür mit großer Vorsicht, wenn sich Kinder in der Nähe befinden. • Wenn Gas austritt, vermeiden Sie offene Flammen oder potenzielle Zündquellen, und lüften Sie einige Minuten lang den Raum, in dem sich das Gerät befindet.

- Berühren Sie weder das Gerät noch das Netzkabel. - Verwenden Sie keinen Lüfter. - Jeder Funke kann zu einer Explosion oder einem Brand führen. Verwenden Sie nur die vom Hersteller oder seinen Kundendienstvertretern empfohlenen LED-Lampen. Flaschen sollten dicht nebeneinander verstaut werden, damit sie nicht aus dem Gerät fallen. Dieses Gerät ist ausschließlich für die Aufbewahrung von Lebensmitteln in Privathaushalten bestimmt. Führen Sie niemals Ihre Finger oder Gegenstände in die Öffnung des Wasserspenders, die Eisrutsche und den Eiswürfelbehälter ein. - Dies kann zu Verletzungen oder Sachschäden führen.

- Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder Störungen des Geräts. • Wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter, wenn einer der inneren oder äußeren LED-Leuchten nicht mehr funktioniert. • Wenn von der Kühl-/Gefrierkombination Brandgeruch oder Rauch ausgeht, ziehen Sie sofort den Netzstecker und wenden Sie sich an das nächstgelegene Kundendienstcenter von Samsung Electronics. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. • Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Beleuchtung im Innern des Geräts austauschen. - Andernfalls besteht die Gefahr eines Stromschlags. • Wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter, wenn Sie Probleme mit dem Austausch einer Leuchte (keine LED) haben. • Wenn das Gerät mit einer LED-Leuchte ausgestattet ist, entfernen Sie die Lampenabdeckung und die Lampe an sich nicht selbst. - Wenden Sie sich an das nächstgelegene Kundendienstcenter. • Stecken Sie den Netzstecker fest in die Steckdose. • Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

8/23/2017 4:14:35 PM Sicherheitsinformationen

• Versuchen Sie nicht selbst, die Kühl-/Gefrierkombination zu reparieren, auseinander zu nehmen oder zu verändern. • Verwenden Sie ausschließlich Normsicherungen (KEINESFALLS Überbrückungen aus Kupfer, Stahldraht usw.). • Wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter, wenn Ihre Kühl-/ Gefrierkombination repariert oder neu installiert werden muss.

Sicherheitsinformationen Warnhinweise im Betrieb VORSICHT • Frieren Sie bereits vollständig aufgetaute Lebensmittel nicht wieder ein. Legen Sie keine kohlensäurehaltigen Getränke oder Sprudel in das Gerät. Legen Sie keine Flaschen oder Glasbehälter in das Gerät. Sicherheitsinformationen

- Wenn der Inhalt gefriert, kann das Glas platzen und zu Verletzungen führen. • Verwenden Sie nur die mit dem Gerät mitgelieferte Eismaschine. • Lassen Sie die Wasserversorgung der Kühl-/Gefrierkombination nur an eine Trinkwasserversorgung anschließen. Damit die Eismaschine ordnungsgemäß arbeitet, ist ein Wasserdruck von 138 - 862 kPa erforderlich. Schließen Sie den Wasserhahn, wenn Sie längere Zeit von zu Hause abwesend sein werden (im Urlaub zum Beispiel) und kein Wasser oder Eis verwenden werden. - Andernfalls kann Wasser austreten. • Wenn Sie die Kühl-/Gefrierkombination für eine sehr lange Zeit nicht verwenden wollen (3 Wochen oder mehr) leeren Sie das Gerät (einschließlich Eisbehälter), ziehen Sie den Netzstecker, schließen Sie den Wasserhahn, wischen Sie überschüssige Feuchtigkeit von den Innenwänden und lassen Sie die Türen offen, damit sich keine Gerüche und Schimmel bilden. • Um optimale Leistung des Geräts zu gewährleisten: - Stellen Sie Lebensmittel nicht zu nah an die Belüftungsschlitze auf der Rückseite des Geräts. Andernfalls kann die Luftzirkulation im Kühlabteil behindert werden; - Geben Sie die gelagerten Lebensmittel in geeignete Kunststoffbeutel oder in luftdichte Behälter, bevor Sie sie in das Gerät legen; - Bewahren Sie keine Glasbehälter, Flaschen oder kohlensäurehaltigen Getränke im Gefrierabteil auf. Sie können einfrieren und platzen. Geplatzte Getränkebehälter können Verletzungen verursachen. - Beachten Sie die maximale Aufbewahrungsdauer und das Verfallsdatum von tiefgefrorenen Lebensmitteln. 16 Deutsch

8/23/2017 4:14:35 PM

- Die Behälter könnten beim Einfrieren platzen und zu Verletzungen führen. • Legen Sie keine kohlensäurehaltigen Getränke oder Sprudel in das Gerät. Legen Sie keine Flaschen oder Glasbehälter in das Gerät. - Wenn der Inhalt gefriert, kann das Glas platzen und Verletzungen oder Sachschäden verursachen. • Service-Garantie und Modifikationen. - Veränderungen und Modifikationen, die von einer Fremdpartei an diesem funktionstüchtigen Gerät durchgeführt werden, sind durch die Garantie von Samsung nicht gedeckt und Samsung haftet nicht für Sicherheitsprobleme, die durch solche von Fremdparteien vorgenommenen Modifikationen verursacht werden. • Verpserren Sie nicht die Lüftungsöffnungen im Innern der Kühl-/ Gefrierkombination. - Wenn die Lüftungsöffnungen, insbesondere z. B. mit einer Kunststofftüte, versperrt werden, wird das Gerät möglicherweise zu stark gekühlt. Wenn diese Abkühlung zu lange andauert, wird möglicherweise der Wasserfilter beschädigt und Wasser kann austreten. • Verwenden Sie nur die mit dem Gerät mitgelieferte Eismaschine. • Wischen Sie überschüssige Feuchtigkeit im Innern des Geräts ab, und lassen Sie die Gerätetür geöffnet. - Andernfalls können sich schlechte Gerüche und Ablagerungen bilden.

8/23/2017 4:14:35 PM Sicherheitsinformationen

- Das Gerät muss nicht vom Stromnetz getrennt werden, wenn Sie weniger als drei Wochen außer Haus sind. Wenn Sie jedoch länger als drei Wochen abwesend sein werden, entfernen Sie sämtliche Lebensmittel und das Eis im Eisbehälter, trennen Sie die Kühl-/Gefrierkombination vom Netz, schließen Sie den Wasserhahn, wischen Sie überschüssige Feuchtigkeit von den Innenwänden ab und lassen Sie die Türen offen, damit sich keine Gerüche und Schimmel bilden. • Bewahren Sie keine Glasbehälter, Flaschen oder kohlesäurehaltigen Getränke im Gefrierabteil auf.

Sicherheitsinformationen

Sicherheitsinformationen

• Wenn die Kühl-/Gefrierkombination von der Stromversorgung getrennt wird, müssen Sie mindestens fünf Minuten warten, ehe sie sie wieder anschließen. • Wenn Sie einen langen Urlaub planen und die Kühl-/Gefrierkombination für eine lange Zeit nicht verwenden wollen (3 Wochen oder mehr) leeren Sie das Gerät (einschließlich Eisbehälter), ziehen Sie den Netzstecker, schließen Sie den Wasserhahn, wischen Sie überschüssige Feuchtigkeit von den Innenwänden und lassen Sie die Türen offen, damit sich keine Gerüche und Schimmel bilden. • Wenn das Gerät durch den Kontakt mit Wasser nass geworden ist, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst von Samsung Electronics. • Sie dürfen nicht auf Glasoberflächen schlagen oder sie übermäßiger Krafteinwirkung aussetzen. - Das Glas könnte brechen und zu Verletzungen und/oder Sachschäden führen. • Füllen Sie den Wasserbehälter und den Eiswürfelbehälter nur mit Trinkwasser (Leitungswasser, Mineralwasser oder gefiltertes Wasser). - Füllen Sie den Tank nicht mit Tee oder Sportgetränken. Andernfalls könnten Sie das Gerät beschädigen. • Seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen. • Wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter, wenn Ihre Kühl-/ Gefrierkombination überschwemmt wird. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. • Bewahren Sie kein Pflanzenöl in den Behältern der Kühlschranktür auf. Das Öl kann zähflüssig werden, sodass ungenießbar wird und schwer zu gebrauchen ist. Darüber hinaus kann der offene Behälter auslaufen und das ausgetretene Öl kann dazu führen, dass Türfach Risse bekommt. Nach dem Öffnen eines Ölbehälters ist es am besten, den Behälter an einem kühlen und schattigen Ort wie einem Schrank oder einer Speisekammer aufzubewahren. - Beispiele für Pflanzenöl: Olivenöl, Maisöl, Traubenkernöl usw.

8/23/2017 4:14:35 PM Warnhinweise zur Reinigung VORSICHT • Sprühen Sie keinesfalls Wasser direkt auf die Kühl-/Gefrierkombination.

Sicherheitsinformationen

- Es besteht die Gefahr von Stromschlägen oder Bränden. • Verwenden Sie keine Haartrockner, um das Innere des Geräts zu trocknen. • Stellen Sie, um unangenehme Gerüche zu beseitigen, keinesfalls eine brennende Duftkerze in das Gerät. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. • Sprühen Sie keine Reinigungsmittel direkt auf das Display. - Andernfalls können sich die Aufdrucke auf dem Display lösen. • Wenn ein Fremdstoff, wie z. B. Wasser, in das Gerät eingedrungen ist, ziehen Sie den Netzstecker und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. • Verwenden Sie ein sauberes, trockenes Tuch, um Fremdkörper oder Staub von den Stiften des Netzsteckers zu entfernen. Verwenden Sie kein nasses oder feuchtes Tuch, wenn Sie den Stecker reinigen. - Andernfalls besteht die Gefahr von Stromschlägen oder Bränden. • Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät. • Reinigen Sie das Gerät niemals mit Waschbenzin, Verdünner, Bleichmittel oder Chlor. - Andernfalls können Schäden an der Oberfläche des Geräts oder ein Brand die Folge sein. • Führen Sie niemals Ihre Finger oder Gegenstände in die Öffnung der Ausgabeeinheit ein. - Dies kann zu Verletzungen oder Sachschäden führen. • Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder Wartungsarbeiten durchführen. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands.

8/23/2017 4:14:36 PM Sicherheitsinformationen

Sicherheitsinformationen

• Verwenden Sie einen sauberen Schwamm oder ein weiches Tuch, jeweils in warmes Wasser und mildes Reinigungsmittel getränkt, um den Kühlschrank zu reinigen. • Verwenden Sie keine scheuernden oder scharfen Reinigungsmittel wie Glasreinigersprays, Scheuermittel, brennbare Flüssigkeiten, Salzsäure, Reinigungswachse, konzentrierte Reinigungsmittel, Bleichmittel oder Reinigungsmittel, die Erdölprodukte enthalten, für die Reinigung von Außenflächen (Türen und Schränke), Kunststoffteilen, Tür- und Innenauskleidungen und Dichtungen. - Diese können das Material verkratzen oder beschädigen. • Reinigen Sie keine Glaseinlegeböden oder Abdeckungen mit heißem Wasser, wenn sie kalt sind. Glaseinlegeböden und Abdeckungen können zerspringen, wenn sie plötzlichen Temperaturschwankungen ausgesetzt sind oder Kräfteeinwirkungen wie Stöße abbekommen oder hinfallen.

8/23/2017 4:14:36 PM Kritische Warnhinweise zur Entsorgung WARNUNG

- Wenn ein Kind im Gerät eingeschlossen ist, besteht Verletzungs- und Erstickungsgefahr. • In der Isolierung wird Cyclopentan verwendet. Die im Isoliermaterial gebundenen Gase erfordern eine spezielle Entsorgung. Informationen zur umweltfreundlichen Entsorgung dieses Geräts erhalten Sie bei den örtlichen Behörden. • Bewahren Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern auf, denn Verpackungsmaterial kann für Kinder gefährlich sein. - Wenn ein Kind sich einen Beutel über den Kopf zieht, kann es ersticken.

8/23/2017 4:14:36 PM Sicherheitsinformationen

• Achten Sie auf eine umweltgerechte Entsorgung des Verpackungsmaterials für dieses Gerät. • Stellen Sie vor der Entsorgung sicher, dass die Rohre auf der Rückseite der Kühl-/Gefrierkombination nicht beschädigt sind. • Als Kältemittel werden R-600a oder R-134a verwendet. Sie können dem Kompressoraufkleber auf der Rückseite Ihres Geräts oder dem Typenschild im Innern des Geräts entnehmen, welches Kältemittel für Ihre Kühl-/ Gefrierkombination verwendet wurde. Falls diese Kühl-/Gefrierkombination entzündliche Gase enthält (Kältemittel R-600a), wenden Sie sich bezüglich einer sicheren Entsorgung an die örtlichen Behörden. • Entfernen Sie vor dem Entsorgen der Kühl-/Gefrierkombination die Tür und die Türdichtungen sowie die Verriegelung, damit nicht versehentlich Kinder oder Tiere im Gerät eingeschlossen werden können. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. Wenn ein Kind eingeschlossen ist, kann es sich verletzen und ersticken.

Sicherheitsinformationen Weitere Tipps zur ordnungsgemäßen Verwendung • Wenden Sie sich im Falle eines Stromausfalls an das örtliche Büro Ihres Stromversorgungsunternehmens, und fragen Sie, wie lange der Ausfall voraussichtlich dauern wird. Sicherheitsinformationen

- Die meisten Stromausfälle können innerhalb von ein bis zwei Stunden behoben werden und haben keine negativen Auswirkungen auf die im Gerät herrschende Temperatur. Während eines Stromausfalls sollten Sie jedoch die Gerätetür so selten wie möglich öffnen. - Sollte der Stromausfall länger als 24 Stunden andauern, entnehmen und entsorgen Sie das gesamte Gefriergut. Die Kühl-/Gefrierkombination funktioniert möglicherweise nicht ordnungsgemäß (Tiefgefrorenes kann auftauen oder die Temperaturen im Tiefkühlabteil können zu hoch steigen), wenn sie über einen längeren Zeitraum an einem Ort aufgestellt ist, an dem die Lufttemperaturen regelmäßig unter den Temperaturen liegen, für die das Gerät ausgelegt ist. Bestimmte temperaturempfindliche Lebensmittel sollten nicht gekühlt oder gar eingefroren werden, da sie ansonsten aufgrund ihrer speziellen Eigenschaften verderben können. Ihr Gerät ist frostfrei, d. h. der Abtauvorgang erfolgt automatisch und muss nicht manuell von Ihnen gestartet werden. Dies geschieht automatisch. Der Temperaturanstieg beim Abtauen erfüllt die ISO-Anforderungen. Wenn Sie jedoch beim Abtauen des Geräts einen übermäßigen Temperaturanstieg verhindern möchten, wickeln Sie das Gefriergut in mehrere Lagen Zeitungspapier. Frieren Sie bereits vollständig aufgetaute Lebensmittel nicht wieder ein. Die Temperatur in mit zwei Sternen (**) gekennzeichneten Fächern oder Abteilen ( ) ist geringfügig höher als die im restlichen Gefrierabteil. Die Position der Zwei-Sterne-Fächer variiert je nach Modell. Schlagen Sie im Zweifelsfall im mitgelieferten Benutzerhandbuch nach.

8/23/2017 4:14:36 PM Sicherheitsinformationen

• Stellen Sie das Gerät in einem kühlen, trockenen Raum mit ausreichender Belüftung auf. Stellen Sie sicher, dass es keinem direkten Sonnenlicht ausgesetzt ist und nicht in unmittelbarer Nähe von Wärmequellen (z. B. Heizkörper) aufgestellt wird. • Für eine gute Energieeffizienz wird empfohlen, die Lüfter und Gitter nicht zu blockieren. • Lassen Sie warme Lebensmittel erst abkühlen, bevor Sie sie in das Gerät stellen. • Geben Sie tiefgefrorene Lebensmittel zum Auftauen in das Kühlabteil. Die niedrigen Temperaturen der tiefgefrorenen Lebensmittel können dann dazu genutzt werden, die übrigen Lebensmittel im Kühlabteil zu kühlen. • Lassen Sie die Tür der Kühl-/Gefrierkombination nicht zu lange offen stehen, wenn Sie Lebensmittel hineinlegen oder herausnehmen. Je kürzer die Tür offen ist, desto weniger Frost entwickelt sich im Gefrierabteil. • Es wird empfohlen, beim Aufstellen des Geräts auf ausreichend Freiraum an den Seiten und der Rückseite zu achten. Dies wird dazu beitragen, den Stromverbrauch zu senken und Ihre Energiekosten gering zu halten. • Für eine möglichst effiziente Energienutzung wird empfohlen, alle Einsätze, wie z. B. Türfächer, Schubfächer oder Fachböden, in der vom Hersteller angegebenen Position im Gerät zu verwenden.

Sicherheitsinformationen Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.:

Sicherheitsinformationen

• in Küchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen; • durch die Gäste in Gasthäusern, Hotels, Motels und anderen Wohnumgebungen; • in Frühstückspensionen und ähnlichen Umgebungen; • in Gastronomiebetrieben und ähnlichen Bereichen außerhalb des Einzelhandels.

8/23/2017 4:14:36 PM Anweisungen zur WEEE-Richtlinie Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen)

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html (Nur für den Verkauf in Europa)

8/23/2017 4:14:36 PM Sicherheitsinformationen

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Aufstellen der Ladestation Befolgen Sie diese Anweisungen vor dem Einsatz sorgfältig, um eine ordnungsgemäße Installation dieser Kühl-/Gefrierkombination zu gewährleisten und Unfälle zu verhindern. WARNUNG • • • •

Verwenden Sie die Kühl-/Gefrierkombination nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken. Jegliche Wartung muss von Fachpersonal durchgeführt werden. Entsorgen Sie das Verpackungsmaterial des Geräts in Übereinstimmung mit den örtlichen Vorschriften. Um Stromschläge zu verhindern, ziehen Sie den Netzstecker vor Wartungsarbeiten oder dem Tausch von Bauteilen.

Die Kühl-/Gefrierkombination auf einen Blick Das tatsächliche Aussehen der Kühl-/Gefrierkombination kann sich je nach Modell und Land unterscheiden. Aufstellen der Ladestation

Aufstellen der Ladestation

01 Fachböden im Gefrierabteil

02 Mehrzweck-Türfach im Gefrierabteil

03 Fach für getrocknete Lebensmittel und Fleisch

04 Türfach im Kühlabteil

05 Fachböden im Kühlabteil

09 Eiswürfelbehälter **

11 Anti-Bakterien-Filter *

13 Eiswürfelfach * Nur bestimmte Modelle ** Nur Modelle mit Spender HINWEIS Das Aussehen des Eiereinsatzes kann sich je nach Modell unterscheiden. VORSICHT •

Setzen Sie das Auszugsfach nicht in das Gefrierabteil ein, wenn es mit Wasser gefüllt ist. Das Wasser würde gefrieren und das Auszugsfach brechen. Deutsch 27

8/23/2017 4:14:37 PM Aufstellen der Ladestation Installation Schritt-für-Schritt SCHRITT 1 Standort auswählen Anforderungen an den Standort: • • • • • •

Ebener, fester Untergrund ohne Teppich oder Bodenbelag, der die Entlüftung behindern könnte Nicht im direkten Sonnenlicht Ausreichend Platz zum Öffnen und Schließen der Tür Nicht in der Nähe von Wärmequellen Raum für Wartung und Service

Temperaturbereich: zwischen 5 °C und 43 °C Effektiver Temperaturbereich Aufstellen der Ladestation

Die Kühl-/Gefrierkombination ist so ausgelegt, dass sie im Temperaturbereich ihrer Klimaklasse normal arbeitet. Klimaklasse

Kalt gemäßigt (subnormal)

Raumtemperaturbereich (°C) IEC 62552 (ISO 15502)

Warm gemäßigt (normal)

HINWEIS Die Kühlleistung und der Energieverbrauch der Kühl-/Gefrierkombination können von der Umgebungstemperatur, der Türöffnungshäufigkeit und der Position der Kühl-/Gefrierkombination beeinflusst werden. Wir empfehlen, angemesse Temperatureinstellungen zu verwenden.

8/23/2017 4:14:37 PM Abstand Informationen zum Platzbedarf für die Installation erhalten Sie in den folgenden Bildern und der Tabelle. Tiefe „A“

Aufstellen der Ladestation

HINWEIS Die Abmessungen können je nach Messverfahren von den Werten der obigen Tabelle abweichen.

8/23/2017 4:14:38 PM Aufstellen der Ladestation SCHRITT 2 Bodenbelag •

Aufstellen der Ladestation

Der Boden, auf dem die Kühl-/ Gefrierkombination aufgestellt wird, muss das Gewicht des voll beladenen Geräts tragen können. Um den Boden zu schützen, legen Sie ein großes Stück Pappe unter jeden Fuß der Kühl-/ Gefrierkombination. Sobald sich die Kühl-/Gefrierkombination in ihrer endgültigen Position befindet, sollten Sie sie nur noch bewegen, wenn dies erforderlich ist, um den Untergrund zu schützen. Wenn Sie es verschieben müssen, stellen Sie das Gerät auf eine dicke Pappe oder einen alten Teppich, und ziehen Sie es damit an die gewünschte Stelle.

HINWEIS Wenn die Kühl-/Gefrierkombination auf Grund ihrer Größe nicht durch den Eingang passt, schlagen Sie im Kapitel Aufstellung unter „Ausbauen der Tür beim Transport“ nach.

8/23/2017 4:14:38 PM SCHRITT 3 Stellfüße ausrichten VORSICHT • • •

Die Kühl-/Gefrierkombination muss auf ebenem, festem Untergrund stehen. Andernfalls besteht die Gefahr von Verletzungen oder von Beschädigungen der Kühl-/Gefrierkombination. Führen Sie die Nivellierung mit der leeren Kühl-/Gefrierkombination durch. Achten Sie darauf, dass keine Lebensmittel in der Kühl-/Gefrierkombination bleiben. Stellen Sie die Vorderseite aus Sicherheitsgründen ein wenig höher als die Rückseite ein.

Das Nivellieren der Kühl-/Gefrierkombination kann mit Hilfe der vorderen Standfüße erfolgen. Diese verfügen zu diesem Zweck über eine Spezialschraube (Nivellierschraube). Verwenden Sie zum Nivellieren einen Schlitzschraubendreher.

Setzen Sie auf der Seite des Gefrierabteils einen Schlitzschraubendreher in die Nivellierschraube am vorderen Standfuß ein. Drehen Sie die Nivellierschraube im Uhrzeigersinn, um das Gerät anzuheben, und gegen den Uhrzeigersinn, um es abzusenken. So stellen Sie die Höhe auf der Seite des Kühlabteils ein: Setzen Sie auf der Seite des Kühlabteils einen Schlitzschraubendreher in die Nivellierschraube am vorderen Standfuß ein. Drehen Sie die Nivellierschraube im Uhrzeigersinn, um das Gerät anzuheben, und gegen den Uhrzeigersinn, um es abzusenken.

8/23/2017 4:14:38 PM Aufstellen der Ladestation

So stellen Sie die seitliche Höhe der Kühl-/ Gefrierkombination ein:

Aufstellen der Ladestation SCHRITT 4 Einstellen der Türhöhe und des Türspalts So stellen Sie die Höhe eine Tür ein: Die Höhe einer jeden Tür können Sie mit der Klemmmutter und der Einstellmutter vorn an der Unterseite der Tür einstellen. 1. Öffnen Sie zum Justieren die Tür und suchen Sie die beiden Muttern (A) und (B) vorn an der Unterseite der Tür.

B Aufstellen der Ladestation

2. Drehen die Klemmmutter (A) mit dem mitgelieferten Schraubenschlüssel im Uhrzeigersinn, um sie zu lösen. Öffnen Sie dann die Tür und gehen Sie bei geöffneter Tür wie folgt vor. -

Um die Tür anzuheben, drehen Sie die Einstellmutter (B) gegen den Uhrzeigersinn. Um die Tür abzusenken, drehen Sie die Einstellmutter (B) im Uhrzeigersinn.

3. Wenn Sie fertig sind, ziehen Sie die Klemmmutter (A) durch Drehen gegen den Uhrzeigersinn wieder fest. A

8/23/2017 4:14:39 PM Korrigieren des Abstands zwischen der Gerätetür und dem Gehäuse der Kühl-/Gefrierkombination Der Abstand kann manuell über die Abstandsschraube oben an der Rückseite jeder Tür eingestellt werden.

Um den Abstand zu vergrößern, drehen Sie die Abstandsschraube (A) im Uhrzeigersinn. Um den Abstand zu verkleinern, drehen Sie die Abstandsschraube (A) gegen den Uhrzeigersinn.

2. Wenn die Korrektur des Abstands abgeschlossen ist, ziehen Sie die Sicherungsmutter (B) durch Drehen im Uhrzeigersinn fest.

8/23/2017 4:14:40 PM Aufstellen der Ladestation

1. Gehen Sie zum Einstellen des Abstands wie folgt vor:

Aufstellen der Ladestation SCHRITT 5 Verbinden mit einer Wasserversorgung VORSICHT • •

Die Wasserleitung darf nur von einem qualifizierten Techniker angeschlossen werden. Die Garantie für Ihre Kühl-/Gefrierkombination deckt die Installation der Wasserleitung nicht ab. Wenn die Installationskosten nicht im Händlerpreis enthalten sind, erfolgt die Installation der Wasserleitung auf eigene Kosten. Samsung übernimmt keine Haftung für die Installation der Wasserleitung. Bei Wasseraustritt wenden Sie sich an den Installateur der Wasserleitung.

So schließen Sie die Kaltwasserleitung an den Wasserfilterschlauch an VORSICHT • Aufstellen der Ladestation

Stellen Sie sicher, dass der Wasserfilterschlauch nur an eine Frischwasserversorgung mit kaltem Trinkwasser angeschlossen ist. Wenn er an die Warmwasserleitung angeschlossen wird, kann es zu einer Fehlfunktion des Filters kommen. 1. Schließen Sie den Hauptwasserhahn, um die Wasserzufuhr zu unterbinden. 1

2. Verwenden Sie ein Wasserrohr (1) mit kalten Trinkwasser.

3. Befolgen Sie die Anweisungen in der Installationsanleitung für die Wasserleitung.

4. Sobald die Verbindung hergestellt ist, öffnen Sie den Hauptwasserhahn und lassen Sie etwa 3 Liter Wasser ausströmen. Damit sollen Verunreinigungen aus dem Inneren des Rohres entfernt werden.

A. Hauptwasserhahn schließen B. Keine Lücke

8/23/2017 4:14:40 PM So schließen Sie den Frischwasserschlauch an die Wasserleitung an.

1. Lösen und entfernen Sie die Überwurfmutter (a) von der Wasserleitung der Kühl-/ Gefrierkombination und setzen Sie sie in den Wasserfilterschlauch ein. 2. Ziehen Sie die Überwurfmutter (a) wieder fest, um den Wasserfilterschlauch und die Wasserleitung zu verbinden. 3. Öffnen Sie den Hauptwasserhahn und prüfen Sie das System auf Dichtheit.

B B. Wasserleitung des Einbausatzes

So reparieren Sie die Wasserleitung VORSICHT Die Reparatur der Wasserleitung darf nur von qualifizierten Technikern vorgenommen werden. Wenn Sie Wasseraustritt feststellen, wenden Sie sich an Ihr nächstgelegenes Samsung-Kundendienstcenter oder an den Installateur der Wasserleitung.

SCHRITT 6 Anfangseinstellungen Nachdem Sie die folgenden Schritte ausgeführt haben, sollte das Gerät voll einsatzfähig sein. 1. Verbinden Sie das Netzkabel mit der Steckdose, um die Kühl-/Gefrierkombination einzuschalten. 2. Öffnen Sie die Tür und prüfen Sie, ob die Innenbeleuchtung angeht. 3. Stellen Sie die niedrigste Temperatur ein, und warten Sie eine Stunde. Das Gefrierabteil ist nun leicht gekühlt und der Motor läuft störungsfrei. 4. Warten Sie, bis die Kühl-/Gefrierkombination die eingestellte Temperatur erreicht hat. Sie können die Kühl-/Gefrierkombination nun verwenden.

8/23/2017 4:14:41 PM Aufstellen der Ladestation

A. Wasserleitung des Geräts

4. Wenn keine Lecks vorhanden sind, lassen Sie etwa 3 Liter Wasser ausfließen, ehe sie die Kühl-/Gefrierkombination tatsächlich verwenden. Auf diese Weise können Sie etwaige Verunreinigungen aus dem Wasserfiltersystem entfernen.

Aufstellen der Ladestation SCHRITT 7 Letzte Kontrolle Bestätigen Sie nach Abschluss der Installation, dass: • • • •

die Kühl-/Gefrierkombination an eine Steckdose angeschlossen und ordnungsgemäß geerdet ist. die Kühl-/Gefrierkombination in ausreichendem Abstand von der Wand oder dem Schrank und auf einer flachen, ebenen Fläche aufgestellt ist. die Kühl-/Gefrierkombination waagerecht und sicher auf dem Boden steht. die Tür frei öffnet und schließt, und dass die Innenbeleuchtung sich automatisch einschaltet, wenn Sie die Tür öffnen.

Aufstellen der Ladestation 36 Deutsch

8/23/2017 4:14:41 PM Ausbauen der Tür beim Transport Gehen Sie folgendermaßen vor, wenn die Kühl-/Gefrierkombination auf Grund ihrer Größe nicht durch den Eingang passt:

Benötigte Werkzeuge (nicht mitgeliefert) Diese Werkzeuge werden zum Ausbauen der Türen verwendet.

Kreuzschlitzschraubendreher

Schlitzschraubendreher

Steckschlüssel (10 mm)

Inbusschlüssel (5 mm)

1. Ziehen Sie die Wasserleitung hinten an der Seite des Kühlschranks heraus und nach vorn. HINWEIS Die Wasserleitung der Kühl-/Gefrierkombination ist eine Wasserzirkulationsleitung, die das Wasserrohr der Frischwasserquelle mit den aus dem Wasserfiltersystem der Kühl-/ Gefrierkombination kommenden Schläuchen verbindet.

2. Um die Schläuche zu trennen, drücken Sie auf die transparente Kupplung (A) und lösen Sie den Wasserschlauch (B).

VORSICHT A Vermeiden Sie übermäßige Krafteinwirkung auf die Kupplung. Sie könnte beschädigt werden.

8/23/2017 4:14:42 PM Aufstellen der Ladestation

Trennen des Wasseranschlusses

Aufstellen der Ladestation Lösen der Türen VORSICHT Die Tür in jedem dieser Schritte kann abfallen oder über und beschädigt werden. Gehen Sie bei diesen Schritten besonders vorsichtig vor, um Unfälle zu vermeiden. 1. Schrauben Sie die Scharnierabdeckungen (A) an der Oberseite jeder Tür mit einem Kreuzschraubenzieher ab.

2. Öffnen Sie die Türen, um die Scharniere zu lösen und entfernen Sie die Scharnierabdeckungen. Schließen Sie die Türen, nachdem die Abdeckungen entfernt wurden.

Aufstellen der Ladestation

3. Trennen Sie die Verbindung zum Kabelbaum.

4. Lösen Sie die Scharnierschrauben (B) (gegen den Uhrzeigersinn schrauben), und entfernen Sie das obere Scharnier (C). Seien Sie vorsichtig, denn die Tür kann auf Sie fallen und Verletzungen verursachen.

5. Entfernen Sie die Scharniere (C) auf beiden Seiten.

6. Heben Sie die Türen vorsichtig einzeln an, um sie abzunehmen. Seien Sie vorsichtig, da die Tür ab- oder umfallen könnte.

Nachdem die Kühl-/Gefrierkombination den Eingang passiert hat, schließen Sie die Wasserschläuche wieder an und setzen Sie die mitgelieferten Clips (2 Stck.) ein, um die Kupplung festzuziehen.

Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen. Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben und dann abgeschnitten werden.

8/23/2017 4:14:43 PM Aufstellen der Ladestation

Schließen Sie die Wasserschläuche wieder an.

Aufstellen der Ladestation Bringen Sie die Türen wieder an VORSICHT • •

Ehe Sie die Türen wieder anbringen, müssen Sie sicherstellen, dass alle elektrischen Anschlüsse richtig ausgeführt wurden. Die Tür des Kühlabteils muss vor der des Gefrierabteils angebracht werden. 1. Halten Sie die Gerätetür fest und haken Sie sie in das Scharnier unten an der Kühl-/ Gefrierkombination ein.

Aufstellen der Ladestation

2. Setzen Sie oben das Scharnier (A) in die hierfür vorgesehene Öffnung ein.

3. Setzen Sie den oberen Scharnierbolzen (B) in die Öffnung des Scharnier (C) ein. Achten Sie darauf, dass der Scharnierbolzen gerade sitzt, so dass alle Schraubenlöcher vollständig zu sehen sind. Ziehen Sie dann die Scharnierschrauben (D) im Uhrzeigersinn fest.

4. Stellen Sie die Verbindung zum Kabelbaum her.

8/23/2017 4:14:44 PM Aufstellen der Ladestation

5. Setzen Sie die Scharnierabdeckungen mit der Vorderseite nach vorn ein und ziehen Sie dann die Schrauben fest. Verwenden Sie für diesen Schritt einen Kreuzschlitzschraubendreher.

Bedienung Funktionsbereich RS62*

02 Lighting (Beleuchtung) / °C  °F

03 Vacation (Abwesenheit)

04 Fridge (Kühlabteil) / Power Cool (Turbokühlung)

05 Door Alarm (Türalarm)

07 Control Lock (Bediensperre)

08 Water (Wasser) / Filter Reset 09 Cubed/Crushed Ice (Filter zurücksetzen) * (Eiswürfel/Zerstoßenes Eis) / Ice Maker Off (Eismaschine aus)

* Nur bestimmte Modelle

8/23/2017 4:14:44 PM

01 Gefrierabteil / Turbokälte (3 Sek.) Freezer (Gefrierabteil)

Mit der Taste Freezer (Gefrierabteil) können Sie die Temperatur im Gefrierabteil einstellen oder Turbokälte aktivieren. Es können Temperaturen zwischen -15 °C und -23 °C eingestellt werden. Turbokälte beschleunigt das Enfieren bei maximaler Lüfterdrehzahl. Die Kühl-/ Gefrierkombination läuft einige Stunden lang mit voller Leistung weiter. Danach wird das Gerät wieder mit der vorher eingestellten Temperatur betrieben. •

Power Freeze (Turbokälte)

Zum Aktivieren von Turbokälte halten Sie die Taste Freezer (Gefrierabteil) 3 Sekunden lang gedrückt. Die entsprechende Anzeige ( ) leuchtet auf, und der Kühlschrank beschleunigt das Einfrieren. Zum Deaktivieren halten Sie die Taste Freezer (Gefrierabteil) 3 Sekunden lang gedrückt. Das Gefrierabteil wechselt wieder zur vorherigen Temperatureinstellung. Um große Mengen an Lebensmitteln einzufrieren, aktivieren Sie Turbokälte mindestens 24 Stunden, bevor Sie die Lebensmittel in das Gefrierabteil stellen. HINWEIS

02 Beleuchtung / °C  °F (3 Sek.) Mit der Taste Lighting (Beleuchtung) können Sie zwischen den Temperaturskalen in Celsius und Fahrenheit wechseln. Halten Sie zum Wechseln der Temperaturskala Lighting (Beleuchtung) 3 Sekunden lang gedrückt, um die aktuelle Temperaturskala zu ändern. 03 Abwesenheit Mit der Taste Vacation (Abwesenheit) kann der Modus Abwesenheit aktiviert/ deaktiviert werden.

Vacation (Abwesenheit)

Wenn Sie in Urlaub fahren, auf Geschäftsreise sind oder das Gerät längere Zeit nicht benötigen, verwenden Sie den Modus Abwesenheit. Halten Sie die Taste Vacation (Abwesenheit) 3 Sekunden lang gedrückt, um die Kühl-/ Gefrierkombination bei aktivierter Abwesenheitsanzeige ( ) abzuschalten. HINWEIS Es wird dringend empfohlen, das Kühlabteil zu leeren und darauf zu achten, dass die Tür geschlossen ist.

8/23/2017 4:14:45 PM Bedienung

Turbokälte erhöht den Stromverbrauch. Wenn Sie die Funktion nicht mehr benötigen, dürfen Sie nicht vergessen, sie zu deaktivieren und wieder die vorherige Temperatur einzustellen.

Bedienung 04 Kühlabteil / Turbokühlung (3 Sek.) Mit der Taste Fridge (Kühlabteil) können Sie die Temperatur im Kühlabteil einstellen oder Turbokühlung aktivieren/deaktivieren. Sie können die Kühltemperatur für das Kühlabteil manuell einstellen. Drücken Sie Fridge (Kühlabteil) die Taste Fridge (Kühlabteil) so oft, bis die gewünschte Temperatur zwischen 1 °C und 7 °C eingestellt ist.

Power Cool (Turbokühlung)

Turbokühlung beschleunigt das Abkühlen bei maximaler Lüfterdrehzahl. Dies ist nützlich zum schnellen Kühlen leicht verderblicher Lebensmittel bzw. nachdem die Gerätetür offen gelassen wurde. Das Kühlabteil läuft einige Stunden lang mit voller Leistung weiter. Danach wird das Gerät wieder mit der vorher eingestellten Temperatur betrieben. Halten Sie die Taste Power Cool (Turbokühlung) 3 Sekunden lang gedrückt.

Door Alarm (Türalarm) Bedienung

Sie können zur Erinnerung einen Alarm einstellen. Wenn Sie die Tür mehr als 2 Minuten lang offen lassen, ertönt ein Alarmsignal und die Alarmanzeige ( ) blinkt. Der Alarm ist werkseitig aktiviert. Um den Alarm zu deaktivieren, drücken Sie auf Door Alarm (Türalarm). Um ihn wieder zu aktivieren, drücken Sie noch einmal auf Door Alarm (Türalarm).

06 Filter Die Nutzungszeit des Filters wird zurückgesetzt und die Filteranzeige wird deaktiviert. Das Symbol blinkt einige Sekunden lang rot, wenn Sie die Tür öffnen oder schließen.

Control Lock (Bediensperre)

Halten Sie zum Aktivieren der Bediensperre die Taste Control Lock (Bediensperre) 3 Sekunden lang gedrückt. Die Bedienelemente auf dem Display werden deaktiviert und weder die Ausgabeeinheit noch die Eismaschine arbeiten, auch dann nicht, wenn Sie den entsprechenden Hebel drücken. Halten Sie die Taste zum Deaktivieren noch einmal 3 Sekunden lang gedrückt.

08 Wasser/Filter zurücksetzen (3 Sek.) Die Taste Water (Wasser) kann zur Wasserausgabe oder zum Zurücksetzen der Nutzungszeit des Filters verwendet werden. Ausgabe

Filter Reset (Filter zurücksetzen)

Drücken Sie Water (Wasser), um Wasser auszugeben. In diesem Modus wird kein Eis ausgegeben. Wenn der ursprüngliche Wasserfilter ca. 6 Monate lang (für ca. 1136 Liter) verwendet wurde, wechselt die Filteranzeige auf rot. Dann wissen Sie, dass es an der Zeit ist, den Wasserfilter zu ersetzen. Wenn dies der Fall ist, ersetzen Sie den Filter und halten Sie anschließend Filter Reset (Filter zurücksetzen) 3 Sekunden lang gedrückt. HINWEIS

09 Eiswürfel/Zerstoßenes Eis / Eismaschine aus (3 Sek.) Cubed/Crushed Ice (Eiswürfel/ Zerstoßenes Eis)

Sie können einen Eistyp auswählen. Drücken Sie diese Taste, um zwischen den Typen „Eiswürfel“ und „Zerstoßenes Eis“ zu wechseln. Die entsprechende Anzeige leuchtet auf.

Ice Maker Off (Eismaschine aus)

Zum Ausschalten der Eismaschine halten Sie die Taste 3 Sekunden lang gedrückt. In diesem Modus ist die Eisherstellung auch dann deaktiviert, wenn Sie Cubed/ Crushed Ice (Eiswürfel/Zerstoßenes Eis) drücken.

8/23/2017 4:14:45 PM Bedienung

In manchen Gebieten hat das Trinkwasser einen relativ hohen Kalkgehalt. Dadurch kann sich die Nutzungszeit des Filters verringern. In diesen Gebieten müssen Sie den Wasserfilter häufiger als oben angegeben ersetzen.

Bedienung Temperatureinstellungen Um optimale Leistung zu gewährleisten, empfehlen wir, die Temperatur des Gefrierabteil auf -19 °C und die des Kühlabteils auf 3 °C einzustellen. Gefrierabteil Die Temperatur im Gefrierabteil kann im Bereich von -23 °C und -15 °C eingestellt werden. Um die Temperatur zu ändern, drücken Sie Freezer (Gefrierabteil) so oft, bis die gewünschte Temperatur ausgewählt ist. Die Temperaturänderungen wechselt jeweils um 1 Skaleneinheit. • Empfohlen: -19 °C (-2 °F) HINWEIS Eiscreme kann bei -15 °C schmelzen. Kühlabteil Die Temperatur im Kühlabteil kann im Bereich von 1 °C und 7 °C eingestellt werden. Bedienung

Um die Temperatur zu ändern, drücken Sie Fridge (Kühlabteil) so oft, bis die gewünschte Temperatur ausgewählt ist. Die Temperaturänderungen wechselt jeweils um 1 Skaleneinheit. • Empfohlen: 3 °C (37 °F)

Die Temperatur im Gefrier- und Kühlabteil kann ansteigen, wenn Sie die Gerätetür zu oft öffnen oder eine große Menge an Lebensmitteln in das Gerät stellen. Wenn dies geschieht, blinkt die Temperaturanzeige solange, bis der Kühlschrank wieder eingestellte Temperatur erreicht hat. HINWEIS Wenn dieses Blinken andauerrt, ziehen Sie das Netzkabel und schalten Sie den Kühlschrank nach 10 Minuten wieder ein.

8/23/2017 4:14:46 PM Spezialfunktionen Der Kühlschrank verfügt über benutzerfreundliche Vorrichtungen, die Sie zu Ihrem Nutzen verwenden können.

Wasserspender (nur entsprechende Modelle) Über den Wasserspender können Sie gekühltes Wasser beziehen, ohne dazu die Tür des Kühlabteils öffnen zu müssen.

Grundsätzlich bietet der Wasserspender 3 Optionen: gekühltes Wasser, Eiswürfel und Zerstoßenes Eis. Wenn Sie kein Eis ausgeben möchten, drücken Sie auf Ice Maker Off (Eismaschine aus).

Bei aktiviert Eismaschine: 1. Drücken Sie hier, um den Eistyp auszuwählen.

3. Drücken Sie, um Wasser zu wählen. 4. Stellen Sie dann ein Wasserglas auf den Hebel für den Wasserspender und drücken Sie diesen. Aus dem Spender wird Wasser ausgegeben.

Um das Austreten von Wasser zu verhindern, warten Sie 2 Sekunden, ehe Sie das gefüllte Glas entnehmen. Der Spender beendet die Abgabe von Wasser, wenn Sie den Hebel des Spenders ca. 1 Minute lang gedrückt halten. Drücken Sie den Hebel erneut, um mehr Wasser zu entnehmen. Achten Sie darauf, dass sich das Glas mit der Öffnung des Spenders befindet, damit kein Wasser daneben läuft. Wenn Sie den Wasserspender 2 oder -3 Tage langt nicht genutzt haben, riecht oder schmeckt das entnommene Wasser möglicherweise ungewöhnlich. Dies ist keine Fehlfunktion des Geräts. Gießen Sie die ersten 1-2 Gläser mit Wasser fort.

8/23/2017 4:14:46 PM Bedienung

2. Stellen Sie ein Wasserglas auf den Hebel für den Wasserspender und drücken Sie diesen. Aus dem Spender wird Eis ausgegeben.

Bedienung So füllen Sie den Wassertank Reinigen Sie die Innenseiten des Wassertanks vor dem erstmaligen Gebrauch und trocknen Sie sie gründlich ab. 1. Fassen Sie beide Handgriffe an der Vorderseite des Tanks, und ziehen Sie ihn heraus (siehe Abbildung). 2. Öffnen Sie die vordere Klappe (A) der Abdeckung oder die gesamte Abdeckung (B) und füllen Sie den Tank mit maximal 5 Litern Wasser.

Überschreiten Sie nicht die maximale Einfüllhöhe. Andernfalls läuft Wasser über.

3. Setzen Sie den Wassertank vorsichtig ein, sodass er mit der Ausgabeeinheit verbunden ist. Achten Sie darauf, dass die Vorderseite (mit dem vorderen Deckel) des Tanks zur Vorderseite weist.

Achten Sie darauf, dass der Wassertank in das Fach passt. Andernfalls funktioniert der Wassertank möglicherweise nicht richtig. Verwenden Sie die Kühl-/Gefrierkombination niemals ohne eingesetzten Wassertank. Dies kann die Kühlleistung verringern. Füllen Sie den Tank nur mit Trinkwasser (z. B. Mineral- oder gefiltertes Wasser). Verwenden Sie keine anderen Flüssigkeiten. Seien Sie vorsichtig, wenn Sie den gefüllten Tank transportieren. Sie können sich verletzen, wenn der Tank hinfällt. Versuchen Sie nicht, die eingebaute Pumpe auf eigene Faust zu zerlegen. Der Wasserspender funktioniert nicht, wenn die eingebaute Pumpe beschädigt oder vom Wassertank getrennt wird.

Bei der erstmaligen Benutzung • •

Drücken Sie den Hebel der Ausgabeeinheit 10 Sekunden lang, um die Luft aus den Schläuchen des Wasserversorgungssystems zu entfernen. Gießen Sie die ersten sechs Gläser mit Wasser weg, um aus der Wasserversorgung stammende Verunreinigungen zu beseitigen.

8/23/2017 4:14:47 PM So geben Sie Wasser aus Halten Sie ein Glas unter den Bezugshahn, und drücken Sie es vorsichtig gegen den Hebel am Wasserspender. VORSICHT • •

Achten Sie darauf, dass sich das Glas mit der Öffnung des Spenders befindet, damit kein Wasser daneben läuft. Wenn Sie den Wasserspender 2 oder -3 Tage langt nicht genutzt haben, riecht oder schmeckt das entnommene Wasser möglicherweise ungewöhnlich. Dies ist keine Fehlfunktion des Geräts. Gießen Sie die ersten 1-2 Gläser mit Wasser fort.

Eisherstellung (nur entsprechende Modelle) Die Kühl-/Gefrierkombination verfügt über eine eingebaute Eismaschine, die automatisch Eis ausgibt, so dass Sie Ihr gefiltertes Wasser wahlweise mit Eiswürfeln oder zerstoßenem Eis genießen können. Wenn kein Eis ausgegeben wird, überprüfen Sie zunächst, ob die Eisbereitung in der Eismaschine ordnungsgemäß abläuft.

Überprüfung der Eismaschine

2. Überprüfen Sie, ob der Eiswürfelbehälter in normalem Umfang Eis enthält. 3. Heben Sie dann die Abdeckung der Eismaschine (C) leicht an, um sie abzunehmen. 4. Drücken Sie an der Seite der Eismaschine auf Test (D). Es erklingt ein Signalton (Ding-Dong), wenn Sie die Taste betätigen. 5. Ein weiterer Signalton erklingt, wenn die Eismaschine ordnungsgemäß funktioniert.

HINWEIS D Wenn dieses Problem weiterhin besteht, wenden Sie sich an den Installateur der Wasserleitung oder an das nächstgelegene SamsungKundendienstzentrum.

Betätigen Sie, wenn das Eiswürfelfach mit Eis oder Wasser gefüllt ist, diese Taste nicht mehrfach. Andernfalls kann Wasser überlaufen und es können sich Eiswürfel verklemmen. Deutsch 49

8/23/2017 4:14:47 PM Bedienung

1. Halten Sie den Eiswürfelbehälter (B) vorsichtig mit beiden Händen und nehmen Sie ihn aus der Eisrutsche (A) heraus.

Wenn die Stromversorgung der Kühl-/Gefrierkombination nach einem Stromausfall wieder einsetzt, kann der Eiswürfelbehälter eine Mischung aus geschmolzenen und verklemmten Eiswürfeln enthalten, was einen Systemausfall zur Folge haben kann. Um dies zu verhindern, achten Sie darauf, den Eiswürfelbehälter zu leeren, bevor Sie die Kühl-/Gefrierkombination in Betrieb nehmen. Benutzen Sie beide Hände, wenn Sie den Eiswürfelbehälter herausnehmen oder wieder einsetzen, damit Sie ihn nicht fallen lassen. Sorgen Sie dafür, dass sich Kinder nicht an den Eisspender oder den Eiswürfelbehälter hängen und dass sie nicht damit spielen. Andernfalls können sich die Kinder verletzen. Führen Sie niemals Ihre Finger oder Gegenstände in die Öffnung der Ausgabeeinheit oder in die Eisrutsche ein. Andernfalls kann es zu Verletzungen oder zu Sachschäden kommen. HINWEIS

Wenn Sie den Eiswürfelbehälter entfernen, blinkt die Anzeige „Eismaschine Aus“ ( ). Das Entfernen des Eiswürfelbehälters hat keinen Einfluss auf die thermische und mechanischen Leistung der Kühl-/Gefrierkombination. Das in der Gebrauchsanweisung angegebene Volumen gilt bei Verwendung der Gefrierfach-Führung nach dem Herausnehmen der Eismaschine, des Snackbehälters und des oberen Schubfachs.

Bedienung 50 Deutsch

8/23/2017 4:14:47 PM So schaffen Sie mehr Stauraum (nur entsprechende Modelle)

A B Wenn Sie die Eismaschine nicht verwenden möchten und mehr Stauraum benötigen, entfernen Sie den Eiswürfelbehälter (A) und den Snackbehälter. Setzen Sie dann die GefrierfachFührung (B) anstelle des Eiswürfelbehälters ein. Entfernen Sie die obere Schublade (C) des Gefrierabteils, um mehr Stauraum zu erhalten.

C Eiswürfelbehälter Wenn Sie über einen längeren Zeitraum kein Eis entnommen haben, können sich Eisklumpen im Eiswürfelbehälter bilden. Wenn dies der Fall ist, entfernen Sie den Eiswürfelbehälter und entleeren Sie ihn. 1. Wenn Sie den Eiswürfelbehälter entfernen möchten, heben Sie ihn vorsichtig an und ziehen Sie ihn langsam heraus, wobei Sie die Handgriffe mit beiden Händen fassen. 2. Entfernen und leeren Sie den Eiswürfelbehälter.

8/23/2017 4:14:48 PM Bedienung 3. Wenn Sie fertig sind, drehen Sie den Griff an der Rückseite des Behälters um 90°, und setzen Sie den Behälter in der ursprünglichen Position wieder ein. Achten Sie darauf, den Eiswürfelbehälter hineinzuschieben, bis er hörbar einrastet. 4. Halten Sie Ice Maker Off (Eismaschine aus) 3 Sekunden lang gedrückt, um die Eismaschine zurückzusetzen. VORSICHT •

Vermeiden Sie übermäßige Krafteinwirkung auf die Abdeckung des Behälters. Die Abdeckung könnte brechen. Schließen Sie die Tür nicht mit zu viel Schwung. Es könnte Wasser aus der Eismaschine verschüttet werden. Achten Sie darauf, alle Eisstücke und Wasserspritzer, die versehentlich auf dem Boden gelandet sind, zu entfernen, um Verletzungen zu vermeiden. Lassen Sie Kinder nicht mit dem Wasserspender oder der Eismaschine spielen. So vermeiden Sie Verletzungen. Führen Sie nicht Ihre Hand oder Gegenstände in die Eisrutsche ein. Andernfalls kann es zu Verletzungen oder Sachschäden kommen.

Wenn die Anzeige „Eismaschine aus“ ( ) blinkt, entfernen Sie den Eiswürfelbehälter und setzen Sie ihn wieder ein. Stellen Sie sicher, dass er richtig eingesetzt ist. Wenn die Eismaschine während der Eisherstellung Geräusche abgibt, ist dies normal. Weder die Eismaschine noch der Wasserspender funktionieren, wenn die Gerätetür offen ist.

8/23/2017 4:14:48 PM Wasserdruck Wenn Sie überprüfen wollen, wie viel Wasser in das Eiswürfelfach fließt, gehen Sie wie folgt vor. 1. Heben Sie die Abdeckung der Eismaschine (A) vorsichtig an, um sie zu entfernen. 2. Drücken Sie an der Seite der Eismaschine auf Test (B). Normalerweise füllt sich der Eiswürfelbehälter innerhalb weniger Minuten mit Wasser.

3. Wenn der Wasserstand niedriger ist als erwartet, prüfen Sie den Wasserdruck der Frischwasserleitung von der Wasserversorgung her. Dies ist keine Fehlfunktion des Geräts.

Drücken Sie nicht wiederholt auf Test, wenn das Fach mit Wasser gefüllt ist. Andernfalls kann Wasser überlaufen und es können sich Eiswürfel verklemmen. Stellen Sie sicher, dass der Eiswürfelbehälter richtig eingesetzt ist. Andernfalls funktioniert die Eismaschine nicht. Bedienung Deutsch 53

8/23/2017 4:14:48 PM Bedienung Smart Eco (nur bestimmte Modelle)

A C B Das Smart Eco-System steuert unter Berücksichtigung der Betriebsumgebung auf intelligente Weise die Kühl-/Gefrierkombination, um Ihre Lebensmittel frisch zu halten. Dies geschieht mit Hilfe von 4 Sensoren, die sowohl an der Innen- als auch an der Außenseite der Kühl-/Gefrierkombination angebracht sind. Dieses intelligente System überwacht auch das Nutzungsverhalten und den Betriebszustand, um Strom zu sparen. A. Externer Temperatursensor B. Äußerer Feuchtigkeitssensor C. Interne Temperatursensoren

Bedienung 54 Deutsch

8/23/2017 4:14:48 PM Pflege Umbau und Pflege Einlegeböden (Kühl-/Gefrierabteil) •

Um einen Einlegeboden zu entfernen, müssen Sie die entsprechende Tür vollständig öffnen. Heben Sie den Fachboden vorn vorsichtig an und ziehen Sie ihn heraus. Wenn sich die Tür nicht vollständig öffnen lässt, ziehen Sie den Einlegeboden zuerst nur halb heraus und drehen Sie ihn dann, um ihn vollständig herauszunehmen.

Das Regal muss richtig herum eingesetzt werden. Achten sie darauf, dass die Unterseite nicht nach oben zeigt. Glasbehälter können zu Kratzern auf der Oberfläche von Glasböden führen.

Schiebeboden (Kühlabteil/Gefrierabteil) herausnehmen Halten Sie den Fachboden von unten fest, heben Sie ihn leicht an und ziehen Sie ihn heraus.

HINWEIS Fassen Sie den Fachboden nicht vorn an, um ihn herauszuziehen. Der Fachboden lässt sich nicht vorn lösen.

8/23/2017 4:14:49 PM Pfleg Türfächer Um ein Türfach auszubauen, fassen Sie es an der Vorderseite an und ziehen Sie es dann vorsichtig nach oben heraus.

Schubfächer Fassen Sie das Schubfach auf der Vorderseite an und ziehen Sie es nach oben heraus.

8/23/2017 4:14:49 PM Gemüsefach/Trockenfächer So entfernen Sie das Gemüsefach aus dem Kühlabteil oder das Trockenfach aus dem Gefrierabteil: 1. Nehmen Sie wenn nötig zuerst die umgebenden Mehrzweckfächer heraus.

2. Wenn Ihr Kühlschrank über eine Abdeckung (A) für das Gemüsefach/Trockenfach verfügt, entfernen Sie diese Abdeckung. Dazu ziehen Sie die Abdeckung heraus, wobei Sie die Klemmvorrichtungen an beiden Seiten der Abdeckung gedrückt halten. 3. Ziehen Sie vorsichtig das Gemüsefach/ Trockenfach heraus.

8/23/2017 4:14:50 PM Pfleg Verschließbares Türfach (nur bestimmte Modelle) So nehmen Sie das verschließbare Türfach heraus. Heben Sie das Türfach leicht an und ziehen Sie es dann nach vorn heraus, während Sie es von unten festhalten.

Wiedereinsetzen des verschließbaren Türfachs 1. Setzen Sie das Türfach vorn auf die dafür vorgesehenen Nuten. Setzen Sie nun das Türfach ein, indem Sie es absenken.

2. Üben Sie Druck auf beide Haken des Türfachs aus, um das Türfach einzurasten. Wenn Sie ein Klickgeräusch hören, zeigt dies an, dass das Türfach ordnungsgemäß eingerastet ist.

Stellen Sie sicher, dass das Türfach fest eingerastet ist. Andernfalls kann das Türfach Lärm verursachen, wenn Sie die Tür öffnen oder schließen.

8/23/2017 4:14:50 PM Eiswürfelbehälter Im Abschnitt „Diagnose“ auf Seite 51 erfahren Sie, wie Sie den Eiswürfelbehälter herausnehmen können.

Reinigen Innen und außen WARNUNG •

Verwenden Sie Benzin, Verdünner oder Haushalts-/Autoreiniger wie Clorox™ nicht zu Reinigungszwecken. Andernfalls können Schäden an der Oberfläche des Geräts oder ein Brand die Folge sein. Sprühen Sie kein Wasser auf die Kühl-/Gefrierkombination. Andernfalls besteht die Gefahr von Stromschlägen. Führen Sie niemals Ihre Finger oder Gegenstände in die Öffnung des Spenders ein.

Entfernen Sie eventuelle Fremdkörper (z. B. Staub oder Wasser) in regelmäßigen Abständen mit einem trockenen Tuch vom Netzstecker und von den Kontakten. 1. Ziehen Sie das Netzkabel aus der Steckdose. 2. Verwenden Sie ein angefeuchtetes, weiches, fusselfreies Tuch oder ein Papiertuch, um die Innen- und Außenflächen der Kühl-/Gefrierkombination zu reinigen. 3. Wenn Sie fertig sind, verwenden Sie ein trockenes Tuch oder ein Papiertuch, um das Gerät gründlich zu trocknen. 4. Verbinden Sie das Netzkabel mit der Steckdose.

8/23/2017 4:14:50 PM Pfleg Ersetzen von Teilen Wasserfilter (nur entsprechende Modelle) WARNUNG • •

Verwenden Sie keine Wasserfilter von Drittanbietern. Verwenden Sie nur von Samsung zur Verfügung gestellte oder zugelassene Filter. An nicht zugelassenen Filtern kannen Wasser austreten, den Kühlschrank beschädigen oder einen elektrischen Schlag verursachen. Samsung übernimmt keinerlei Haftung für Schäden, die aus der Benutzung der Wasserfilter von Drittanbietern resultieren.

Die Filteranzeige ( ersetzen.

) wechselt auf Rot. Dann wissen Sie, dass es an der Zeit ist, den Wasserfilter zu 1. Drehen Sie den Verriegelungsdrehknopf der Filterpatrone gegen den Uhrzeigersinn um 90 Grad. Die Filterpatrone wird entriegelt.

2. Ziehen Sie die Patrone heraus.

8/23/2017 4:14:51 PM

3. Setzen Sie eine neue Filterpatrone ein. Verwenden Sie nur von Samsung zur Verfügung gestellte oder zugelassene Filter.

4. Drehen Sie den Drehknopf der Patrone im Uhrzeigersinn, um ihn einzurasten. 5. Halten Sie Filter Reset (Filter zurücksetzen) im Funktionsbereich 3 Sekunden lang gedrückt, um die Nutzungszeit des Filters zurückzusetzen. Die Filteranzeige ( ) wird deaktiviert. 6. Nach dem Austausch spülen Sie den Filter mit 4 Litern Wasser durch, um etwaige Verunreinigungen aus der Wasserleitung zu beseitigen. Weitere Informationen finden Sie im Abschnitt „Spülen“. HINWEIS •

Wasserfilter mit Umkehrosmose Der Wasserdruck der Frischwasserversorgung eines Wasserfilters mit Umkehrosmose muss zwischen 241 kPa und 827 kPa liegen. Der Wasserdruck des Wasserfilters mit Umkehrosmose zur Kaltwasserleitung des Kühlschranks muss mindestens 276 kPa betragen. Wenn der Wasserdruck unter dem Nenndruck liegt: • • •

Überprüfen Sie, ob der Sedimentfilter der Umkehrosmoseanlage blockiert ist. Ersetzen Sie wenn nötig den Filter. Füllen Sie den Wassertank im Umkehrosmosesystem mit Wasser. Wenn Ihr Gerät mit einem Wasserfilter ausgestattet ist, kann sich der Wasserdruck bei Verwendung mit einem Umkehrosmosesystem zusätzlich verringern. Entfernen Sie den Wasserfilter.

Für weitere Informationen oder Wartungsarbeiten wenden Sie sich an einen zugelassenen Klempner.

Ein neu installierter Filter kann bewirken, dass der Wasserspender das Wasser kurzzeitig ausspuckt. Dies liegt daran, das Luft in die Wasserleitung eingetreten ist. Beim Austauschen kann es passieren, dass Wasser aus der Kühl-/Gefrierkombination auf den Boden tropft. Wenn dies geschieht, wischen Sie es mit trockenen Tüchern auf.

Pfleg Bestellen eines neuen Filters Wenn Sie einen neuen Wasserfilter kaufen möchten, wenden Sie sich an das nächstgelegene SamsungKundendienstzentrum.

Leuchten und Anti-Bakterien-Filter Weder die Leuchten noch die Anti-Bakterien-Filter können vom Benutzer gewartet werden. Versuchen Sie nicht, sie selbst auszutauschen. Setzen Sie sich mit dem nächstgelegenen Samsung-Kundendienstzentrum in Verbindung, um sie austauschen zu lassen.

8/23/2017 4:14:51 PM Fehlerbehebung Schlagen Sie bei Problemen mit dieser Kühl-/Gefrierkombination zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen.

Funktioniert oder kühlt nicht.

Das Essen in der Kühl-/ Gefrierkombination friert ein.

Geräuschentwicklung.

Kontrollieren Sie, ob die Zieltemperatur auf den niedrigsten Wert eingestellt ist. Wenn ja, wechseln Sie zu einer höheren oder zur optimalen Temperatur. Das passiert, wenn die Umgebungstemperatur zu niedrig ist. Stellen Sie eine höhere Temperatur ein. Kontrollieren Sie, ob Lebensmittel mit hohem Wassergehalt in den kältesten Bereich des Kühlabteils oder in die Nähe der Lüftung gelegt wurden. Bewahren Sie solche Lebensmittel in diesem Fall auf einem anderen Boden im Kühlabteil auf. Stellen Sie die Kühl-/Gefrierkombination auf einer ebenen und stabilen Fläche auf. Stellen Sie sicher, dass zwischen der Kühl-/Gefrierkombination und den Rück- und Seitenwänden oder dem Schrank ausreichend Platz ist. Stellen Sie sicher, dass die Kühl-/Gefrierkombination innerhalb und unterhalb frei von Verunreinigungen oder Fremdkörper ist. Die Kühl-/Gefrierkombination erzeugt möglicherweise ein knisterndes Geräusch aus dem Inneren. Hierzu kommt es, wenn die verschiedenen Zubehörteile sich zusammenziehen oder ausdehnen. Dies ist keine Fehlfunktion des Geräts.

Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist. Stellen Sie sich, dass eine geeignete Temperatur eingestellt ist. Versuchen Sie es mit einer niedrigeren Temperatur. Schützen Sie die Kühl-/Gefrierkombination vor direkter Sonneneinstrahlung oder Wärmequellen. Andernfalls kann die Kühlleistung beeinträchtigt werden. Stellen Sie sicher, dass zwischen der Kühl-/Gefrierkombination und den Rück- und Seitenwänden oder dem Schrank ausreichend Platz ist. Andernfalls kann die Kühlleistung beeinträchtigt werden. Wenn sich zu viele Lebensmittel in der Kühl-/Gefrierkombination befinden, kann die Belüftung versperrt werden. Damit die Kühl-/ Gefrierkombination weiterhin normal arbeitet, dürfen Sie nicht zu viele Lebensmittel hineinlegen.

Fehlerbehebung Symptom

Die Ecken und Seiten im vorderen Bereich werden warm und es bildet sich Kondensationswasser.

• • Die Eismaschine produziert kein Eis.

Der Wasserspender funktioniert nicht.

Sie hören ein sprudelndes Geräusch. Aus dem Innern der Kühl-/Gefrierkombination tritt unangenehmer Geruch aus.

Sie müssen 12 Stunden lang warten, bis das Gerät Eis produziert. Stellen Sie sicher, dass die Eismaschine nicht ausgeschaltet wird, während sie Eis zubereitet. Stellen Sie sicher, dass der Wassertank mit Wasser gefüllt ist Kontrollieren Sie, ob der Eiswürfelbehälter Eisklumpen enthält. Wenn ja, entleeren Sie den Eiswürfelbehälter und versuchen Sie es erneut. Überprüfen Sie, ob das Wasser im Behälter gefroren ist. Wenn ja, wählen Sie eine höhere Kühlschranktemperatur. Stellen Sie sicher, dass der Wassertank mit Wasser gefüllt ist Stellen Sie sicher, dass der Wassertank richtig eingebaut ist. Stellen Sie sicher, dass der Wasserfilter richtig eingebaut ist.

Der Kühlschrank erzeugt dieses Geräusch beim Kühlprozess. Das ist normal.

Prüfen Sie, ob sich im Innern verdorbene Lebensmittel befinden. Wir empfehlen, die Kühl-/Gefrierkombination in regelmäßigen Abständen zu reinigen und verdorbene oder verdächtige Lebensmittel zu entfernen. Stellen Sie sicher, dass stark riechende Lebensmittel luftdicht verpackt sind.

Frost auf den Innenwänden. • • An den Geräteinnenseiten oder an Gemüse bildet sich Kondenswasser.

Um Kondensation zu verhindern, wurde die Kühl-/Gefrierkombination an den vorderen Ecken mit wärmeisolierten Rohren ausgestattet. Dieses Gerät arbeitet bei höheren Umgebungstemperaturen möglicherweise nicht effektiv. Dies ist keine Fehlfunktion des Geräts. Stellen Sie sicher, dass die Gerätetür ordnungsgemäß geschlossen ist. Es kann zu Kondensation kommen, wenn Sie die Tür längere Zeit offen lassen. Wenn feuchte Luft in Kontakt mit der kühlen Oberfläche der Kühl-/ Gefrierkombination kommt, kann sich Kondenswasser an der Geräteaußenseite bilden.

Stellen Sie sicher, dass keine Lebensmittel die Entlüftungen der Kühl-/ Gefrierkombination versperren. Für ausreichende Belüftung ist es zudem wichtig, dass die Lebensmittel gleichmäßig verteilt sind. Stellen Sie sicher, dass die Gerätetür ordnungsgemäß geschlossen ist. Hierzu kommt es, wenn Lebensmittel mit einem hohen Wassergehalt unbedeckt aufbewahrt werden oder wenn die Tür längere Zeit offen war. Stellen Sie sicher, dass diese Lebensmittel bedeckt oder in verschlossenen Behältern aufbewahrt werden.

8/23/2017 4:14:51 PM Symptom

Aktion Mögliche Ursachen: • •

Die Eismaschine stellt keine Eiswürfel her.

Drücken Sie auf den Hebel des Wasserspenders, um die Wasserversorgung zu prüfen. Drücken Sie den Hebel des Eiswürfelspenders, um den Betrieb des Schneckenmotors in der Eismaschine zu prüfen. Kontrollieren Sie, ob irgendwelche Gegenstände verhindern, dass der Schneckenmotor arbeitet. Wenn ja, entfernen Sie die Objekte aus dem Bereich des Motor. Wenn die Eismaschine längere Zeit nicht benutzt wurde, kann der Eiswürfelbehälter Eisklumpen enthalten, die den ordnungsgemäßen Lauf des Schneckenmotors behindern. Wenn ja, entfernen und leeren Sie den Eiswürfelbehälter und versuchen Sie, Eis ausgeben.

Fehlerbehebung Deutsch 65

8/23/2017 4:14:51 PM Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme. Land
