BEDIENUNGSANLEITUNG BIC2272SW BRANDT

* Service fourni par FagorBrandt SAS, société par actions simplifiée au capital de 20 000 000 euros 5/7 avenue des Béthunes, 95310 Saint Ouen L'Aumône – RCS Pontoise 440 303 196

Liebe Kundin, lieber Kunde, Sie haben soeben einen BRANDT Kühlschrank erworben, und wir danken Ihnen dafür. In diesem Gerät steckt unsere ganze Leidenschaft, unser Know-how, damit es Ihren Bedürfnissen weitestgehend entspricht. Ein innovatives, leistungsstarkes Gerät, von uns konzipiert, um leicht von Ihnen bedient werden zu können. Das Sortiment der BRANDT Produkte beinhaltet außerdem eine große Auswahl an Backöfen, Mikrowellen Geräten, Kochfeldern, Dunstabzugshauben, Küchenherden, Geschirrspülern, Waschmaschinen, Trocknern und Gefrierschränken, die Sie auf Ihr neues BRANDT-Produkt abgestimmt aussuchen können. Wir sind stets darum bemüht, Ihre Anforderungen an unsere Produkte so gut wie möglich zu erfüllen. Unser Verbraucherservice steht Ihnen daher selbstverständlich immer zur Verfügung und geht auf alle Ihre Fragen und Anregungen ein (Adresse am Schluss dieser Anleitung). Besuchen Sie auch unsere Website www.brandt.com. Sie finden dort eine Übersicht über unsere Produkte sowie weitere nützliche Hinweise.

BRANDT Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig: Bitte lesen Sie die vorliegenden Hinweise zu Einbau und Gebrauch aufmerksam vor der ersten Inbetriebnahme durch, damit Sie Ihr Gerät schnell beherrschen.

1 / EINBAU DES GERÄTS • Elektrischer Anschluss ____________________________________ • Vor Anschluss des Gerätes ________________________________ • Umweltschutz ___________________________________________ • Wiederverwertung ________________________________________ • Beschreibung des Gerätes _________________________________ • Änderung der Richtung der Türöffnung ______________________ • Anweisungen für den Einbau _______________________________

04 04 04 04 05 05 06

2 / BENUTZUNG DES GERÄTS • Nutzung des Kühlschranks ________________________________ ________________________ • Nutzung des Gefrierschranks • Lebensmittelsicherheit (modellabhängig) _____________________

3 / REGELMÄSSIGE PFLEGE IHRES GERÄTS • Abtauen ________________________________________________ • Reinigung _______________________________________________ • Austausch der Glühbirne __________________________________

4 / BESONDERE MELDUNGEN, STÖRUNGEN • Probleme beim Betrieb ____________________________________

DE SICHERHEITSHINWEISE Dieses Gerät wurde für die Aufbewahrung von Lebensmitteln entworfen. Jegliche anderweitige Nutzung wäre nicht korrekt. Das Gerät ist entsprechend den Anweisungen dieser Anleitung einzubauen; ein fehlerhafter Einbau könnte das Gerät beschädigen. Sollten beim Betrieb des Gerätes Probleme auftreten, wenden Sie sich bitte stets ausschließlich an einen autorisierten Kundendienst oder qualifizierte Kräfte.

Vor der Wartung des Gerätes die Stromzufuhr unterbrechen, dabei jedoch nicht am Stromkabel ziehen. Wenn dieser Kühlschrank ein Gerät mit Schnappschloss, Feder, Schloss oder anderem Verschlussmechanismus ersetzt, denken Sie bitte daran, den Verschlussmechanismus zuvor außer Betrieb zu setzen oder, noch besser, die Tür des alten Geräts zu demontieren, um zu verhindern, dass sich jemand (spielende Kinder, Tiere, ...) im Schrank einschließt. Das Gerät auspacken und auf eventuelle Beschädigungen überprüfen. Eventuelle Beschädigungen sind dem Verkäufer innerhalb von 24 Stunden nach Lieferung zu melden. Alles Verpackungsmaterial ist wiederverwertbar (Pappe, PolyäthylenPlastikblasenfilm, expandierfähiges Poylstyrol ...). Dieses Material ist außerhalb der Reichweite von Kindern aufzubewahren.

Achtung: Der Kühlkreislauf des Gerätes enthält kühlendes Isobutan, ein wenig verunreinigendes aber entzündliches Naturgas. Bei Transport und Einbau des Gerätes sicher stellen, dass die Komponenten des Kühlkreislaufs nicht beschädigt werden. Bei Beschädigung das Gerät außerhalb der Reichweite von Flammen und Zündquellen aufbewahren und den entsprechenden Raum gut lüften.

Um optimalen Betrieb sicherzustellen, das Gerät weit von Wärmequellen entfernt aufstellen und dafür sorgen, dass freie Luftzirkulation um das Gerät möglich ist (s. Geräteinstallation). Dieses Gerät ist nicht dafür geeignet, von Personen (und Kindern) mit körperlich, wahrnehmerisch oder mental eingeschränkten Fähigkeiten oder von Menschen ohne Erfahrung oder Kenntnis benutzt zu werden, außer, wenn sie von einer für ihre Sicherheit verantwortlichen Person überwacht oder zuvor in die Gerätebenutzung eingewiesen worden sind. Es ist darauf zu achten, dass Kinder das Gerät nicht als Spielzeug nutzen.

1 / INSTALLATION DES GERÄTS DE UMWELTSCHUTZ Vorsicht: Vor dem Einbau die Sicherheitshinweise genau durchlesen, um gewisse Nachteile zu meiden.

Weder Kühlkreislauf noch Isolierung dieses Gerätes enthalten Kühlgase, die der Ozonschicht schaden. Damit insbesondere der Kühlkreislauf an der Geräterückseite nicht beschädigt wird, das Gerät nicht mit Haushaltsabfällen oder Schrott entsorgen. Fragen Sie in Ihrer Gemeindeverwaltung nach, wie derartige Geräte zu entsorgen sind.

Das Gerät in einem trockenen, gut belüfteten Raum weit von Wärmequellen entfernt aufstellen. Die Klimaklasse Ihres Kühlschranks ist auf dem Typenschild angegeben. Sie legt den Bereich der Raumtemperatur fest, für die die Kühleinheit konzipiert ist und bei der ein einwandfreier Gerätebetrieb gewährleistet wird.

WIEDERVERWERTUNG Klasse

N ST T Raumtemperatur 16° bis 32°. 18° bis 38°. 18° bis 43°.

Die Verpackung des Gerätes kann wieder verwertet werden. Führen Sie sie der Wiederverwertung zu und leisten Sie einen Beitrag zum Umweltschutz, indem Sie die Verpackung in den dazu bestimmten Containern Ihrer Gemeinde entsorgen.

ELEKTRISCHER ANSCHLUSS Steckdosenmerkmal: 220-240V, geerdet. Keine Adapter oder Verlängerungskabel nutzen. Darauf achten, dass das Kabel nicht mit dem Kompressor in Kontakt kommt. Vermeiden, dass das Kabel unter dem Gerät eingeklemmt wird.

Viele wiederverwertbare Materialien wurden in das Gerät eingebaut. Dieses Logo zeigt an, dass Altgeräte nicht mit anderen Abfällen zu mischen sind. Die vom Hersteller organisierte Wiederverwertung erfolgt unter optimalen Bedingungen und hält die europäische Richtlinie 2002/96/EG zu Abfällen aus elektrischen und elektronischen Geräten ein. Fragen Sie in der Gemeindeverwaltung oder bei Ihrem Händler nach den Ihnen am nächsten gelegenen Sammelpunkten für Altgeräte. Wir danken für Ihren Beitrag zum Umeltschutz.

Die elektrische Anlage des Gerätes ist geerdet. Achten Sie zu Ihrer eigenen Sicherheit darauf, dass das Gerät mit einer Steckdose mit funktionierender Erdung verbunden wird (entsprechend den für die Sicherheit der elektrischen Anlage geltenden Normen). Der Hersteller lehnt jegliche Verantwortung für Schäden ab, die durch mangelnde Erdung entstehen.

VOR GERÄTEANSCHLUSS • Den Innenraum des Kühlschranks mit lauwarmem Wasser und Bikarbonat reinigen. Gründlich spülen und trocknen. • Anschließend 2 Stunden mit dem Geräteanschluss warten, bis die Kompressorschmiermittel sich stabilisiert haben.

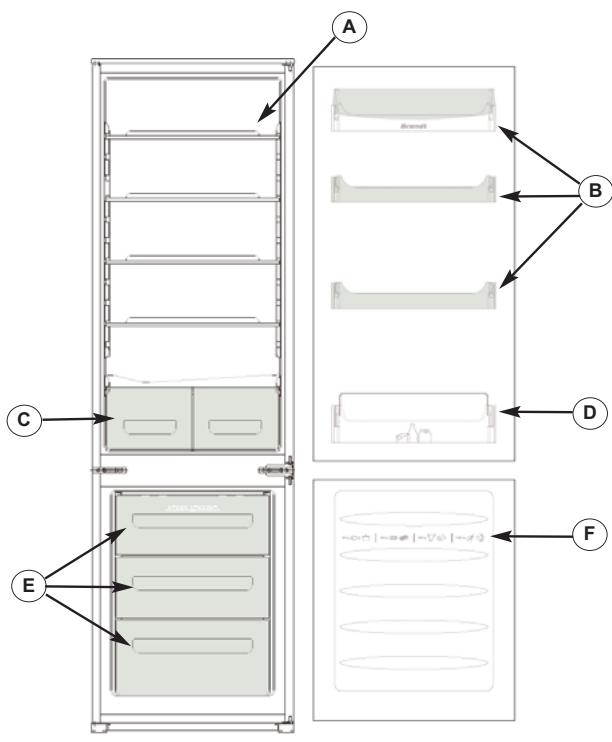

1 / INSTALLATION DES GERÄTS BESCHREIBUNG DES GERÄTS (je nach Modell)

ÄNDERUNG DER ÖFFNUNGSRICHTUNG DER TÜR Die Tür kann so montiert werden, dass sie sich in die andere Richtung öffnet:

A Wenn die Öffnungsrichtung der Tür geändert werden soll, das Gerät vom Netz trennen. B

• Das Gerät leicht nach hinten neigen und in dieser Position verkeilen. • Den oberen Zapfen losschrauben und das Scharnier entfernen. • Die obere Tür herausnehmen.

• Das mittlere Scharnier und die Winkel losschrauben und an der gegenüberliegenden Seite wieder montieren.

• Die obere Tür, den oberen Zapfen und das Scharnier an der gegenüberliegenden Seite anbringen.

• Den unteren Zapfen der Gefrierschranktür losschrauben, das Scharnier entfernen und die Tür herausnehmen.

E Gefrierschrank Schubladen

F Leitfaden für das Tiefkühlen

• Alles auf der gegenüberliegenden Seite anbringen.

1 / INSTALLATION DES GERÄTS DE EINBAUANWEISUNGEN Abmessungen der Aussparung

Höhe (1) Tiefe (2) Breite (3)

Die Druckdichtung zwischen Gerät und Möbel anbringen.

1.780 mm 550 mm 560 mm

Aus Sicherheitsgründen ist die Belüftung wie nebenstehend angegeben vorzusehen. Achtung: es ist darauf zu achten, dass die Belüftungslöcher nicht verdeckt werden.

Die Abdeckungen (C-D) auf den Rippen der Distanzstücke und in den Scharnierlöchern anbringen. Modellabhängig das Belüftungsrost (B) und die Scharnierabdeckung (E) anbringen.

Außerdem muss die Aussparung mit einem Belüftungsrohr mit folgenden Maßen ausgestattet sein: Tiefe 50 mm Breite 540 mm

Die Teile Ha, Hb, Hc und Hd wie auf der Abbildung gezeigt trennen. Bei der Einführung des Gerätes in die Aussparung gegen die türseitige Innenwand dürcken, bis die obere Abdeckung auf gleicher Höhe ist (1) und dabei darauf achten, dass das untere Scharnier mit der Wand des Möbels fluchtet (2). Die Gleitstücke (Ha) auf der Innenseite jeder Tür des Einbaumöbels anbringen und die Position der äußeren Löcher markieren. Nach Bohrung der Löcher die Gleitstücke mittels der mitgelieferten Schrauben befestigen.

Das Gerät mit den 6 gelieferten Schrauben fixieren. (l = 4 kurze Schrauben) (P = 2 lange Schrauben).

Die Abdeckung (Hc) auf dem Gleitstück (Ha) durch Klicken befestigen.

1 / INSTALLATION DES GERÄTS EINBAUANWEISUNGEN (Fortsetzung) Die Tür des Gerätes und die des Einbaumöbels auf ca. 90 ° öffnen. Den Winkel (Hb) in das Gleitstück (Ha) einführen. Gerätetür und Tür des Einbaumöbels halten und die Position der Löcher wie auf der Abbildung gezeigt markieren.

Winkel entfernen und Löcher in 8 mm vom Außenrand der Tür mit einem 2 mm-Bohrer bohren.

Den Winkel wieder auf dem Gleitstück anbringen und mittels der 8 mitgelieferten Schrauben befestigen. Zur eventuellen Fluchtung der Möbeltür den Satz ovaler Löcher nutzen. Nach diesem Vorgang muss überprüft werden, ob das Gerät sich einwandfrei schließen lässt.

Die Abdeckung (Hd) auf dem Gleitstück (Hb) durch Klicken befestigen.

Bei seitlicher Anbringung des Gerätes an das Säulenmöbel, die Schrauben der Winkel (D) lösen und gemäß Abbildung versetzen. Erneut anziehen. Abdeckung (E) anbringen.

2 / NUTZUNG DES GERÄTES DE NUTZUNG DES KÜHLSCHRANKTEILS NUTZUNG DES GEFRIERTEILS Die Temperatur beider Kompartimente wird über den Thermostat im Kühlschrank geregelt. Zur Regulierung der Temperatur das Rad rechts im Kühlschrankinnenraum drehen. In Position 0 ist das Gerät ausgeschaltet. Wir raten zu einer mittleren Position: 2 oder 3.

In diesem Teil kann Tiefkühlgut gelagert werden, können frische Produkte eingefroren und Eiswürfel hergestellt werden. Achten Sie darauf, nicht zu große Mengen auf einmal einzufrieren. Je schneller das Lebensmittel tiefgekühlt wird, je besser werden seine Eigenschaften bewahrt. Achten Sie auch darauf, die Lebensmittel vor dem Einfrieren gut zu verpacken, damit sie schmackhaft bleiben und die anderen Produkte nicht beeinträchtigen. Die Aufbewahrungszeit des Gefrierguts hängt von der Art des Lebensmittels ab. Halten Sie sich an die Weisungen auf der Verpackung. Keine Flaschen oder Getränkedosen in den Gefrierschrank legen. Wenn der Inhalt friert, können Flaschen oder Getränkedosen platzen. Stark karbonathaltige Getränke können sogar explodieren! NIE Limonade, Fruchtsaft, Bier, Wein, Champagner, etc. im Gefrierteil lagern.

Hinweis: • Keine warmen Lebensmittel oder nicht verkorkte Flüssigkeiten in den Kühlschrank stellen. • NIE leichtflüchtige, brennbare oder explosionsgefährdete Flüssigkeiten wie Lösungsmittel, Alkohol, Aceton oder Benzin in den Kühlschrank stellen. Es könnte zu einer Explosion kommen. • Fleisch und Fisch ist einzupacken, um Geruchsentwicklung zu vermeiden. • Ausreichend Platz zwischen den einzelnen Lebensmittel lassen, damit genügend Möglichkeiten der Luftzirkulation bestehen. Auch ist zu vermeiden, dass die Lebensmittel mit einander in Berührung kommen. • Kontakt der Lebensmittel mit der kalten Kühlschrankrückwand vermeiden. Zu diesem Zweck weisen die Regale ein Abschlussstück auf. • Die Tür ist nicht länger als unbedingt erforderlich zu öffnen.

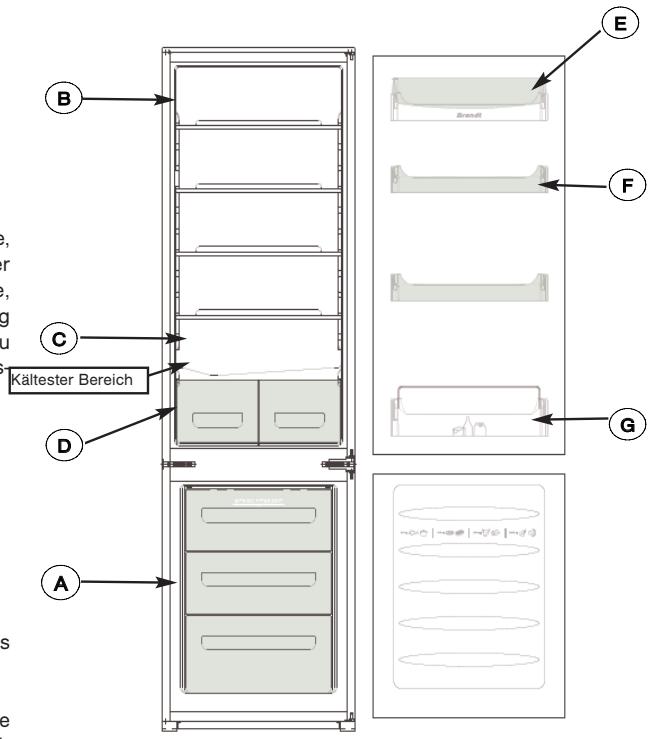

2 / NUTZUNG DES GERÄTES LEBENSMITTELSICHERHEIT (modellabhängig)

E Erläuterung der Ausweisung des kältesten Bereiches.

B Nebenstehendes Symbol zeigt die Lage des kältesten Bereichs des Kühlschranks an, in dem die Temperatur bei + 4°C liegt.

F Dort sind Fleisch, Geflügel, Fisch, Wurstwaren, Fertiggerichte, gemischte Salate, Zubereitungen und Kuchen auf Eier- oder Sahnebasis, frische Teigwaren, Teigtarte, Pizza/Quiche, Frischprodukte und Rohmilchkäse, in Plastik verpackte, fertig C zubereitete Gemüse und, ganz allgemein, alle Frischprodukte zu lagern, deren Mindesthaltbarkeitsdatum an einer Lagerungs- Kältester Bereich temperatur von + 4 °C gebunden ist.

G D Temperaturanzeiger: Einstellung des Thermostaten

OK A Richtige Temperatur

Über die Temperaturanzeige kann der einwandfreie Betrieb des Kühlschrankes kontrolliert werden. In der Anzeige erscheint “OK” wenn der kälteste Bereich eine Durchschnittstemperatur von ± 4°C erreicht (4 Std. nach Einschaltung). So lange die Temperatur über + 4°C liegt, bleibt die Anzeige schwarz. Die Kühlschranktemperatur ist in diesem Fall über die Thermostateinstellung zu senken.

Achtung: Bei längerem Öffnen der Kühlschranktür steigt die Innentemperatur. Zur korrekten Temperaturerfassung muss die Anzeige innerhalb von 30 Sekunden abgelesen werden. Außerdem ist zu beachten, dass die Temperatur im Innenraum nicht überall gleich ist. Daher gibt es für jeden Lebensmitteltyp einen geeigneten Lagerbereich.

A Lagerung von Tiefkühlkost oder Einfrieren

B Milchprodukte, Käse

C Fleisch, Wurstwaren, Fisch

3 / REGELMÄSSIGE PFLEGE IHRES GERÄTS DE ABTAUEN AUSTAUSCH DER GLÜHBIRNE Das Gerät verfügt über eine Abtauautomatik. Die Geräterückseite vereist, wenn der Kompressor arbeitet und taut ab, wenn dieser nicht arbeitet. Beim Abtauen verdampft das Wasser von alleine.

Den Kühlschrank vor Austausch der Glühbirne vom Netz trennen. • Die Birne befindet sich hinter dem Thermostat. Die Regalplatte herausnehmen.

Der Tiefkühlteil muss immer abgetaut werden wenn die Eisschicht etwa 4 mm dick ist. Der Gefrierschrank ist auf jeden Fall mindestens 1mal jährlich abzutauen.

• Die Glühbirne gegen den Uhrzeigersinn drehen und herausnehmen.

Zur Beschleunigung des Abtauens können Sie einen Schaber oder einen Plastikgegenstand, nie aber ein Metallinstrument oder ein elektrisches Gerät verwenden.

• Eine neue Glühbirne gleicher Stärke einsetzen. • Das Regal wieder einsetzen, das Gerät wieder an den Strom anschließen und einschalten.

Den Kühlschrank vom Netz trennen, bevor es abgetaut wird. • Das Gefriergut in einer Kühltasche lagern und kalt stellen. • Die Tür offen stehen lassen und das Schmelzwasser nach und nach mit einem Schwamm beseitigen. • Zur Beschleunigung des Abtauvorgangs kann ein Behälter mit warmem Wasser in den verschlossenen Gefrierteil gestellt werden. • Nach dem Abtauen das Gerät reinigen.

REINIGUNG UND PFLEGE Den Kühlschrank vom Netz trennen, bevor er gereinigt wird. Wir empfehlen, das Gerät regelmäßig zu reinigen und zu desinfizieren. • Um Geruchsbelästigung zu vermeiden, den Innenraum mit Wasser und Bikarbonat und einem Schwamm oder Schwammtuch reinigen. • Auf keinen Fall Lösungsmittel oder Scheuermittel zur Reinigung verwenden, da diese das Gerät beschädigen könnten. Das Zubehör nicht in der Spülmaschine reinigen. • Es wird empfohlen, die Geräterückseite einmal jährlich mit einem Tuch zu reinigen. Wenn sie schmutzig ist, sinkt die Leistung des Kühlschranks bei steigendem Verbrauch.

4 / BESONDERE MELDUNGEN, STÖRUNGEN BETRIEBSBEDINGTE PROBLEME Manche Geräusche eines Kühlschrankes sind ganz normal: •

Das Kühlmittel kann im Kreislauf sprudelnde Geräusche erzeugen.

Der Kompressor kann schnurrende Geräusche von sich geben, die bei Anlaufen besonders stark sind.

Es kann zu “knackenden” Geräuschen kommen, wenn das Material sich weitet oder zusammenzieht.

PROBLEM LÖSUNG Das Gerät funktioniert nicht.

Prüfen, dass der Stecker eingeführt und die Sicherung nicht durchgebrannt ist oder sich abgeschaltet hat.

Der Kühlschrank vibriert oder macht Lärm

Prüfen, dass er gerade steht. Füße einstellen.

Der Kühlschrank kühlt zu stark/zu wenig

Thermostatposition prüfen und auf die geeignete Temperatur einstellen.

Die Glühbirne des Kühlschranks geht nicht an.

Glühbirne prüfen und ggf. austauschen. Besteht das Problem weiterhin, den Geräteanschluss überprüfen

Nach Änderung der Temperatur springt der Kompressor nicht an.

Das ist normal, der Kompressor springt nach einiger Zeit an.

Auf dem Boden oder den Regalen steht Wasser

Das Loch zur Abführung von Tauwasser ist möglicherweise verstopft. Loch mit einer Stricknadel reinigen.

TECHNISCHER KUNDENDIENST Wenn das Problem nach diesen Überprüfungen weiterhin besteht, KEINE REPARATUR SELBST VORNEHMEN. Wenden Sie sich an den nächstgelegenen Kundendienst.

DIESES GERÄT ENTSPRICHT DEN EWG-RICHTLINIEN 2006/95, 2004/108, 96/57, 92/31, 94/62

Eventuelle Reparaturarbeiten an dem Gerät müssen von qualifiziertem Fachpersonal des Händlers vorgenommen werden. Bei Benachrichtigung des Kundendienstes die vollständigen Geräteangaben (Modell, Typ und Seriennummer) mitteilen: diese Angaben sind auf dem Garantieschein und auf dem Typenschild aufgeführt.

ORIGINAL ERSATZTEILE: Bei Reparaturarbeiten darum bitten, dass ausschließlich zertifizierte Original Ersatzteile verwendet werden.

Zur Pflege des Geräts empfehlen wir Clearit Pflegeprodukte.
