| Produkttyp | Dunstabzugshaube |
| Marke | NOVY |
| Modell | 655 |
| Filtration | 2 waschbare Metallfettfilter; optionaler Aktivkohlefilter für Umluftbetrieb |
| Motorstufen | 4 Stufen |
| Beleuchtung | Vom Benutzer austauschbare LED-Spots |
| Bedienung | Drucktasten für Stufen und Beleuchtung |
| Reinigungsanzeige Fettfilter | 4 LEDs blinken nach 30 Betriebsstunden |
| Wechselanzeige Aktivkohlefilter | 4 LEDs leuchten dauerhaft nach 120 Stunden |
| Zurücksetzen der Anzeigen | Langes Drücken (3 s) der Taste Stufe 4 |
| Schiebeauszug | Ja; automatische Abschaltung der Haube in geschlossener Position |
| Materialien | Edelstahl, lackierte Teile, Glas |
| Außenreinigung | Weiches Tuch, mildes Reinigungsmittel; kein Dampfreiniger/Hochdruckreiniger |
| Wartung Fettfilter | Handwaschbar oder in der Geschirrspülmaschine (Niedrigtemperaturprogramm) |
| Artikelnummer Fettfilter | 655.020 (2 Stück) |
| Artikelnummer Aktivkohlefilter | 6200.055 (Set mit 2) |
| Austausch Beleuchtung | LED-Spots: Halterung und Abdeckung abnehmen, abklemmen und ersetzen |
| Sicherheit | Motorabschaltung bei Überhitzung; Notwendigkeit einer ausreichenden Luftzufuhr |
| Garantie | 60 Monate (12 Monate bei gewerblicher Nutzung) |
| Kundendienst | Belgien: +32 (0)56/36.51.02; Deutschland: +49 (0)511.54.20.771; Niederlande: +31 (0)88 011 91 10; Vereinigtes Königreich: +44 (0)207 866 2493 |
Häufig gestellte Fragen - 655 NOVY
Benutzerfragen zu 655 NOVY
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch 655 - NOVY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 655 von der Marke NOVY.
BEDIENUNGSANLEITUNG 655 NOVY
1 VOORSCHRIFTEN VOOR VEILIGHEID EN GEBRUK
Meer informatatie over de Novy producten, accessoires en Diensten kurz u vinden op internet:
Italie: Tel.: +39 (0)39.20.57.501
Voor alle andere landen: uw lokale installmenter of
Novy in Belgie: +32 (0)56/36.51.02
France Tél.: +33 (0)3.20.94.06.62
Italie: Tel.: +39 (0)39.20.57.501
NUTZUNGSVORSCHRIFTEN 19
2 BEDIENUNG UND FUNKTIONEN 21
2.1 Bedienung des Geräts 21
2.2 Ein- und Ausschalten des Dunstabzugs 21
2.3 Beleuchtung 21
3 Reinigung und wartung 22
3.1 Allgemeine Wartung 22
3.2 Fettfilter 22
3.3 Umluftfilter (optional) 23
3.4 Auswechseln der Beleuchtung 23
3.5 Störungen 24
4 Schnellanleitung 25
4.1 Einstellungen 25
4.2 Indikationen 25
1 SICHERHEITS- UND NUTZUNGSVORSCHRIFTEN
Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy finden Sie im Internet unter: www.novy-dunsthauben.de
These Broschüre enthalt die Gebrauchsanweisung für das Gerät, wie auf der Vorderseite angegeben. Die Montageanleitung wurde dem Gerät in einer gesonderten Broschüre beigefegt.
In der Gebrauchsanweisung werden eine Symbole verwendet. Nachfolgend finden Sie eine Erklärung dieser Symbole.
| Symbol | Bedeutung | Aktion |
| Anzeige | Erläuterung einer Anzeige auf dem Gerät | |
| Warnhinweis | Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin. |
Beachten Sie diese Anweisung, um Verletzungen und Sachschäden zu vermeiden.
These Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutrefden.
Technische Sicherheitsvorschriften
- Dieses Gerät erfüllt die geltenden Sicherheitsvorschriften. Eine unsachgemäß Verwendung kann jedoch zu Verletzungen und Schäden am Gerät führen.
- Lesen Sie die Gebrauchs- und Montageanleitung sorgfältig durch, bevor Sie these Geräst installieren und in Betriebnehmen. Darin sind wichtige Informationen in Bezug auf die Installation und Verwendung des Geräts enthalten.
Die Sicherheit ist nur bei fachgerechter Installation gemäß der Montageanleitung gewährleistet. Derjenige, der das Gerät installiert, ist für den ordnungsgemäßen Betrieb am Installationsort verantwortlich.
Das Gerät ist nur für den Hausgebrauch (Zubereitung von Lebensmitteln) bestimmt, unter Ausschluss aller anderen haushaltlichen, gewerblichen und industriellen Zwecke. Das Gerätarf nicht im Freien verwendet werden. - Überprüfen Sie den Zustand des Geräts und des Montagematerials, sobald Sie es aus der Verpackungnehmen. Nehmen Sie das Gerät sorgfältig aus der Verpackung. Verwenden Sie zum Öffnen der Verpackung keine scharfen Messer.
- Installieren Sie das Gerät nicht, wenn es beschädigt ist, und wenden Sie sich in thisem Fall an Novy.
- Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie an die Person weiter, die das Gerät möglicherweise nach Ihnen benutzt.
- Novy haftet nicht für Schäden, die durch falsche Montage, falschen Anschluss, unsachgemäß Verwendung oder falsche Bedienung entstehen.
-
Berühren Sie keine spannungsführenden Teile.
-
Das Gerätarf nicht umgebaut oder verändert werden.
- Entfernen Sie Etiketten und Aufkleber von dem Gerät, die mit Verwendungs- oder Montagetipps versehen sind. Hinter dem Fettfilter befindet sich ein Aufkleber, der nicht entfernt werden darf.
Sicherheitsvorschriften bei Kindern
- Das Verpackungsmaterial des Geräts ist gefährlich für Kinder. Das Verpackungsmaterial ist nicht zum Spielengeeignet. Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf.
- Kinder ab 8 Jahren dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschuilt sind.
- Achten Sie darauf, dass Kinder nicht mit dem Gerät spielten.
- Kinder unter 8 Jahren mussen sich vom Gerät und dem Anschlusskabel fernhalten.
- Die Reinigung und Wartung des Gerätesarf nicht von Kindern durchgeführt werden.
Die Beleuchting des Gerätes ist sehr hell und kann die Augen schädigen. Achten Sie darauf, dass insbesondere Babys nicht direkt in die Lampen schauen. - Stellen Sie sichere, dass Batterien außerhalb der Reichweite von Kindern aufbewährt werden. Die Batterien dürfen nicht unbeaufsichtigt von Kindern ausgetaucht werden.
Sicherheitsvorschriften bei der Verwendung des Geräts
- Personen mit eingeschränkten körperlichen, sensori-schen oder geistigen Fähigkeiten oder Personen ohne Kenntnisse oder Erfahrung dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschult sind.
- Das Flambieren unter dem Gerät ist niemals gestattet.
- Bleiben Sie immer am Gerät stehen, wenn Sie backen, braten, grillen oder frittieren. Überhitztes Öl und Fett können sich schnell entzünden und die Dunstabzugshaube beschädigen.
- Reinigen Sie den Fettfilter regelmäß gemäß den Anweisungen in dieser Gebrauchsanweisung. Die Nichtbeachtung der Reinigungsanweisungen führt zu Fettablagerungen im Filter und zu Brandgefahr.
- Verwenden Sie das Gerät niemals ohne Fettfilter, um zuverhindern, dass Schmutz und Fett in das Gerät gelangen und dessen Funktion auf Dauer beeinträchtigen können.
- Schalten Sie Ihr Gerät im Brandfall immer aus.
- Löschen Sie brennende Fette niemals mit Wasser, sondern decken Sie die Pflanne mit einem geeigneten Deckel oder einer Löschdecke ab.
- Achtung, bestimmte in Reichweite befindliche Teile des Gerats konnen während des Kochens besteht werden.
-
Gasbrenner konnen während des Betriebs sehr viel Wärme erzeugen. Stellen Sie sicher, dass diese Wärme in der Dunstabzugshaube nicht zu stark ansteigen kann. Die über den Gasbrennern installierte Dunstabzugshaube kann Schadennehmen werden oder in Brand geraten.
-
Betreiben Sie die Gasbrenner nur mit darauf befindlich chem Kochgeschirr.
- Schalten Sie die Gasflamme aus, wenn Sie das Kochgeschirr vom Gasfeld nehmen.
- Wenn Sie mehrere Gasbrenner gleichzeitig verwenden, stellen Sie die Dunstabzugshaube auf Position 2 oder higher.
-
Betreiben Sie große Brenner von mehr als 5 kW niemals länger als 15 Minuten mit der hochsten Flamm, z. B. für einen Wok.
-
Schalten Sie das Gerät einige Minuten vor dem Beginn des Kochvorgangs ein, um die Kochdämpfe effektiv zu entfern.
-
Verwenden Sie die Nachlaufeinstellung, sofern bei dem Gerät vorhanden. Die Anweisungen für die Nachlaufeinstellung sind in dieser Gebrauchsanweisung beschrieben.
-
Vermeiden Sie jegliche Zugluft über den Kochfeldern.
- Setzen Sie Ihr Kochgeschirr so auf die Kochfelder, dass eventuell aufsteigende Dämpfe unter die Saugfläche der Dunstabzugshaube gelangen.
- Kochen mit Induktion: Stellen Sie die Intensität von Gerät und Kochfeld so niedrig wie möglich ein, um eine übermäßige Dampfbildung zu vermeiden.
- Wenn das Gerät mit einer unteren Platte versehen ist, stellen Sie sicher, dass diese immer richtig geschlossen ist. Achten Sie daraufuf, dass die Platte richtig in die Klemmen eingesetzt wurde und sich nicht losen kann. Legen Sie ihre Höhe beim Öffnen der unteren Platte nicht auf die Seite der Scharniere, um ein Einklemmen zu vermeiden.
- Stellen Sie keine Gegenstände auf das Gerät, sie können herunterfallen und eine gefährliche Situation verursachen.
Luftzufuhr
Unabhängig davon, wie groß die Küche oder der Raum mit offener Küche ist, kann dem Raum nur so viel Luft entzogen werden, wie zugeführrt wird. Eine zu geringe Luftzufahr kann zu einem Wirkungsgradverlust von 50% und mehr führen.
[!] Wird die Absaugung gleichzeitig mit einem Verbrennungssystem verwendet (z. B. Gas-, Öl-, Holz- oder Kohleheizungen, Gasboiler, gasbefeuerte Heißwasserkessel, Gaskochfelder und Gasöfen), können Verbrennungsgase zurückgesaugt werden und zu Vergiftungen führen.
Ein Verbrennungssystem nutzt Luft in einem Raum als Verbrennungsluft. Dadurch entstehen Verbrennungsgase, die durch eine Abzugsanlage nach außen geleitet werden. Das Gerät saugt Luft aus der Küche und angrenzenden Räumen an. Wenn die Luftzufuhr nicht ausreicht, entstehen ein Unterdruck. Die giftingigen Gase werden aus dem Schornstein oder Abzugsschacht in den Raum zurückgesaugt.
Bei gleichzeitiger Benutzung des Gerätes und der Verbrennungssysteme im selbst Raum darf der Unterdruck im Raum 4 Pa (= 0,04 mBar) nicht überschreiben. Ein Unterdruck kann verhindert werden, wenn durch nicht verschliebare Öffnungen (z. B. in Fenstern oder Türen in Kombination mit einem Lüftungsschrank in der Wand) genügend Luft in den Raum gelamt.
Lassen Sie Ihr gesamtes Luftungssystem von einem Fachmann beurteilen und setzen Sie sich in Bezug auf geeignete Maßnahmen im Bereich der Luftzufuhr beraten.
Wenn Sie das Gerät mit einem internen oder externen Motor mit Abzug ins Freie verwenden, muss der Raum, in dem das Gerät installiert / aufgestellt wurde, über eine ausreichende Luftzufuhr verfügen, damit Frischluft einströmen kann. Die Frischluftzufuhr kann über ein geöffnetes Fenster oder eine geöffnete Tür oder durch Anbringung eines Frischluftgitters realisiert werden.
Bei einem Gerät mit Rezkirkulation muss in dem Raum, in dem das Gerät installiert / aufgestellt wurde, eine Mindestbelüfung gegeben sein. Die Belüfung kann über die allgemeine Belüfung oder ein geöffnetes Fenster oder eine geöffnete Tür erfolgen.
Einige Geräte sind mit einem Anschluss für einen Fensterkontaktschalter ausgestattet (siehe technische Daten Ihr Ges Geräts). Wenn das Gerät gleichzeitig mit einem Heizgerät betrieben werden muss, das Raumluft bestehtigt und die erforderliche Frischluftzufuhr nur durch ein geöffnetes Fenster erfolgen kann, kann ein Fensterkontaktschalter (nicht mitgeliefert) an das Gerät angeschlossen werden. Dadurch wird sichergestellt, dass das Gerät nur bei geöffnetem Fenster Funktioniert. Bei geschlossenem Fenster kann der Lüfter nicht eingeschaltet werden. Wenden Sie sich an ihren Installateur, um das richtige Zubehör für Ihr Gerät zu erhalten.
Vorsichtsmassnahmen gegen Schäden
- Die richtige Montage ist in der Montageanleitung beschrieben. Lesen Sie die Anweisungen sorgfällig durch.
Die Installation und der elektrische Anschluss des Geräts müssen von einem anerkannten Fachmann übernommen werden. - NOVY haftet nicht für Schäden, die auf eine falsche Installation oder einen fehlerhaften Anschluss zusückzuführn sind.
- Überprüfen Sie den Abstand zwischen Kochfläche und Gerät. Die minimale und maximale Höhe sind in der Montageanleitung angegeben.
Vorsichtsmassnahmen bei einem Defekt
- Schalten Sie das Gerät und die Stromversorgung aus, wenn Sie einen Defekt feststellen.
Die Reparaturen dürfen ausschließlich von Fachpersonal durchgeführt werden. Öffnen Sie das Gerät niemals selbst. Wenden Sie sich an den Kundendienst von Novy.
UMWELTSCHUTZ
Tipps zum Energiesparen
Das neue Gerät ist entsprechend effizient und energiesparend. Im Folgenden finden Sie eine Itipps, damit Ihr Gerät noch mehr Energie spart.
- Schalten Sie das Gerät in der gingsten Geschwindigkeit ein, wenn Sie mit dem Kochen beginnen, um den Feuchtigkeitsgrad zu regulieren und Kochgerüche zu entfern.
- Verwenden Sie die höchste Geschwindigkeit nur, wenn dies unbedingt notwendig ist.
- Erhöhen Sie die Geschwindigkeit des Geräts nur, wenn die Dampfmenge dies erfordert.
- Halten Sie den/die Filter des Geräts sauber, um die Effizienz von Fett- und Geruchsfilterung zu optimieren.
- Schalten Sie bei Entstehung von viel Dampf rechtzeitig auf eine höhere Leistungsstufe. Das ist effizienter, als zu versuchen, Dampf aufzufangen, der sich bereits in der Kunden verteil hat, indem das Gerät lang laufen gelassen wird.
- Lassen Sie das Gerät nach dem Kochen nicht unnötig (nach)belüften.
- Schalten Sie die Beleuchtung bei Verlassen der Kuche oder bei ausreichendem Licht in der Kuche aus.
- Stellen Sie sichere, dass im Raum eine ausreichende Luftzuführ vorhanden ist, damit das Gerät effizient und energiesparend betriebenen werden kann.
- Bedecken Sie die Pfannen mit einem Deckel, um Kochdämpfe und Kondenswasserbildung zu reduzieren.
Recycling der Transportverpackung und des Altgerätes
Die Verpackung schützt das Gerät gegen Transportschäden. Die verwendeten Materialien sind nicht umweltschädlich und zum Recycling geeignet. Entscheiden Sie sich für eine umweltfreundliche Entsorgung der Verpackung. Ihr Gerät enthalt auch viele wiederverwertbare Materialien.
Gebrauchte Geräte müssenDMAH vom Restmull getrennt werden.Das Recycling der von Ihrem Hersteller organisierten Altgeräte erfolgt auf diese Weise unter besten Bedingungen.Fur das Recycling Ihres Geräts verweisen wir auf die geltenden europäischen Richtlinien fur Elektro- und Elektronik-Altgeräte.Erkundigen Sie sich bei ihrer Gemeinde oder Ihrem Verkaufner nach der nachstgelegenen Sammelstelle fur Ihr Altgerät.
Stellen Sie safer, dass Altgeräte außerhalb der Reichweite von Kindern aufbewahrt werden.
Recycling von Batterien
Entsorgen Sie Batterien nicht im normalen Hausmull. Erkundigen Sie sich bei ihrer Gemeinde oder Ihr Vermehr auf den nach der nachstgelegen den Sammelstelle für Batterien. Stellen Sie safer, dass Batterien außerhalb der Reichweite von Kindern aufbewahrt werden.
2 BEDIENUNG UND FUNKTIONEN
2.1 Bedienung des Geräts
L Beleuchtung
Stufe 1
2 Stufe 2
3 Stufe 3
4 Stufe 4
2.2 Ein- und Ausschalten des Dunstabzugs
Ein- und Ausschalten des Dunstabzugs
Sobald die Schubblade geöffnet wird, können die Beleuchtung und der Motor eingeschaltet werden. Drücken Sie die Taste 1, um den Motor einzuschalten. Drücken der Schubblade in die geschlossene Position schaltet die Dunstabzugshaube komplett aus (Motor und Beleuchtung). Wenn die Schubblade geöffnet wird, schaltet die Dunstabzugshaube(sofort in die zuletzt eingestellte Motorposition und, falls die Beleuchtung eingeschaltet war, schaltet diese auch sofort ein.
Wenn sich die Schublade in geöffneter Stellung befindet, kann nur der Motor durch Drücken der Taste ein- und ausgeschaltet werden.
Leistungsiveau des Dunstabzugs
- Der Motor der Haube hat 4 Stufen.
- Mit die Tasten 1 2 3 4 können Sie die Stufe wahlen.
Die beleuchtete Taste schaut welche Stufe im Arbeit ist. - Der Motor ist mit einem Thermokontakt ausgestattet, der den Motor bei Überhitzung ausschaltet. Nach Abkuhlungs schaltet sich der Motor wieder ein.
Die Ursache der Überhitzung muss ermittelt werden. Das kann zum Beispiel Fettbrand, der blockierte Ventilator des Motors oder ein in die Abluftöffnung geratener Gegenstand sein, der diese ganz oder teilweise verschliebt.
2.3 Beleuchting
Ein- und Ausschalten der Beleuchtung
Zum Ein- oder Ausschalten der Beleuchtung drücken Sie die Taste L. Die Beleuchtung Funktioniert unabhängig vom Motor.
3 REINIGUNG UND WARTUNG
Beachten Sie alle Anweisungen des Abschnitts „Sicherheits- und Nutzungsvorschriften".
Die Beachtung der unten aufgeführten Reinigungsanweisungen sorgt für eine längerere Lebensdauer und optimale Funktion des Geräts.
3.1 Allgemeine Wartung
Lassen Sie die Beleuchting vor Reinigung der Dunstabzugshaube ausreichend abkühlen.
Verwenden Sie niemals aggressive, Kratzer verursachende oder chlorhaltige Reinigungsprodukte.
Verwenden Sie keinen Hochdruck- bzw. Dampfreiniger.
Inox/Edelstahl
Die Reinigung erfolgt mit einem Tuch und mildem Reinigungsmittel. Danach mit einem weichen Tuch abtrocknen. Für die Pflege von Inox/Edelstahl kann der Novy Cleaner (906060) verwendet werden.
Lackierte Teile der Dunstabzugshaube
Die Dunstabzugshaube kann mit einem feuchten Tuch und mildem Reinigungsmittel gereinigt werden.
Glas
Glasteile der Dunstabzugshaube können mit einem weichen Tuch und Glasreiniger gereinigt werden.
3.2 Fettfilter
Bei Nichtbeachtung der folgenden Anweisungen entsteht infolge zu starker Verschmutzung Brandgefahr.
Anzeige Reinigung Fettfilter
Anzeige: 4 blinkende Anzeigeleuchten
Wenn der Motor 30 Stunden gelaufen ist und die Dunstabzugshaube ausgeschaltet wird, blinken die 4 Anzeige-LEDs an den Geschwindigkeitstasten 30 Sekunden lang. Sie weisen daraufhin, dass der Fettfilter gereinigt werden muss.
Zurücksetzen der Reinigungsanzeige
Bei Rückplatzierung des Fettfilters nach der Reinigung reicht es aus, 3 Sekunden lang für Stellung 4 des Motors zu drücken, um die Anzeige erneut einzustellen.
Wenn Sie dies ignorieren, dann blinken die 4 Kontrollleuchten für 30 Sekunden weiter, wenn die Dunstabzugshaube ausgeschaltet wird.
Zugang zum Fettfilter
Typ 650 hat 1 Metallfettfilter und Typ 655 hat 2 Fettfilter. Die Fettfilter befinden sich hinter der Schublade.
Decken Sie zuerst das Kochfeld ab. Die Fettfilter konnen durch Öffnen der Schublade (1) aus der Dunstabzugshaube entnommen werden. Sie konnen die Fettfilter von der Dunstabzugshaube entfern, indem Sie das Schloss öffnen und die Filter nach untenziehen (2). Die Fettfilter fallen dann von der Dunstabzugshaube herunter.
Reinigung des Fettfilters
Der Fettfilter aus Metall kann von Hand oder im Geschirrspulier gereinigt werden. Wir empfehlen, den Fettfilter von Hand zu reinigen.
Reinigung des Fettfilters von Hand:
- Tauchen Sie den Filter in eine Lösung aus entfettendem Abwaschmittel und kochendem Wasser.
- Verwenden Sie zur Reinigung eine Bürste
- Spülen Sie den Filter danach mit warmem Leitungswasser aus und halten Sie ihn abtropfen.
Reinigung des Filters im Geschirrspüller:
- Verwenden Sie ein gängiges Geschirrspulmittel.
- Geben Sie die gesattigten Fettfilter nicht zusammen mit Geschirr in den Geschirrspüler.
- Wahlen Sie ein Programm mit niedriger Temperatur.
- Lassen Sie den Fettfilter nach der Reinigung abtropfen.
Bei Reinigung in der Geschirrspulmaschine kann sich der Filter durch den Salzgehalt verfahren. Das hat jeder keinerlei Auswirkungen auf die Funktionsfähigkeit.
Rückplatzierung des Fettfilters
- Vor Rückplatzierung des Fettfilters reinigen Sie die Ränder der Halterung in der Dunstabzugshaube, in die der Filter platziert wird.
- Greifen Sie den Filter mit beiden Händen.
- Stellen Sie sicher, dass sich die Entriegelung oder die Lippe des Filters an der Unterseite befindet.
- Platzieren Sie die Rückseite des Filters in der Öffnung, drücken Sie danach den Filter an der Vorderseite nach oben und stellen Sie safer, dass dieser sich festklemmt.
Einen neuen Fettfilter erhalten Sie im Fachhandel oder auf der Website von Novy.
Artikelnummer Fettfilter: 650 : 650.020
655:655.020 (2x)
3.3 Umluftfilter (optional)
Falls Sie sich für Rezkirkulation entschieden haben, werden die Aktivkohle-Kassetten links und rechts auf dem Motor der Dunsthaube gedreht.
Austausch Umluftfilters
Anzeige: 4 Anzeigeleuchte leuchtet durchgangig
Nach 120 Kochstunden werden beim Ausschalten 4 LEDs 30 Sekunden lang weiter leuchten. Sie weisen daraufhin, dass der Kohlenstofffilter ersetzt werden muss (falls vorhanden). Es empfeihlt sich, gleichzeitig auch den Fettfilter zu reinigen.
Zurücksetzen der Austauschanzeige Umluftfilter
Bei Rückplatzierung des Fettfilters nach der Reinigung reicht es aus, 3 Sekunden lang für Stellung 4 des Motors zu drücken, um die Anzeige erneut einzustellen.
Wenn Sie dies ignorieren, dann bleiben die 4 Kontrollleuchten für 30 Sekunden eingeschaltet, wenn die Dunstabzugshaube ausgeschaltet wird.
Zugang zum Umluftfilter
Decken Sie zuerst das Kochfeld ab. Die Fettfilter konnen durch Öffnen der Schublade aus der Dunstabzugshaube entnommen werden. Sie konnen die Fettfilter von der Dunstabzugshaube entfern, indem Sie das Schloss öffnen und die Filter nach untenziehen. Die Fettfilter fallen dann von der Dunstabzugshaube herunter.
In der Dunstabzugshaube sind links und rechts die Kohlenstofffilter auf den Motor gedreht. Mit einer Dreh- und Zugewegung am Kohlenstofffilter kann dieser von dem Motor abgenommen werden.
Einen neuen Granulafilter erhalten Sie im Fachhandel oder über die Novy-Website. Artikelnummer Granulaffilter: 6200.055 (Satz mit 2 Stück)

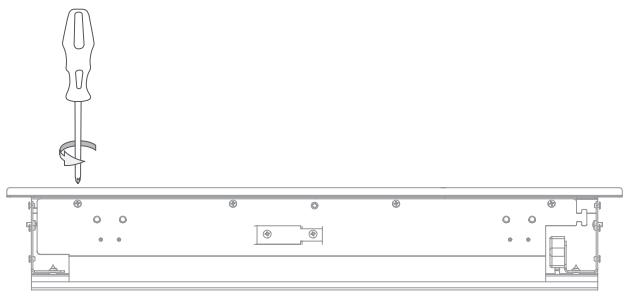

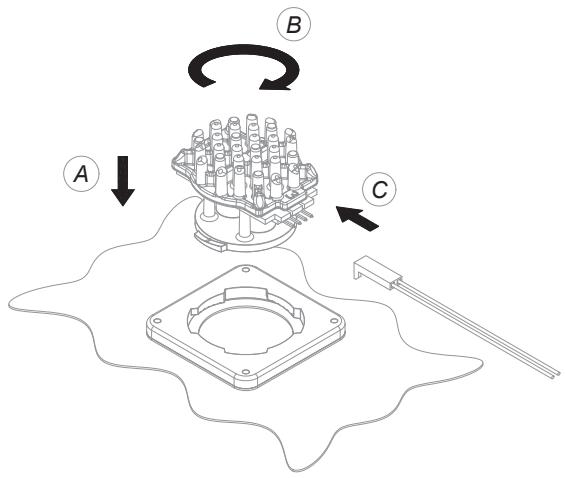

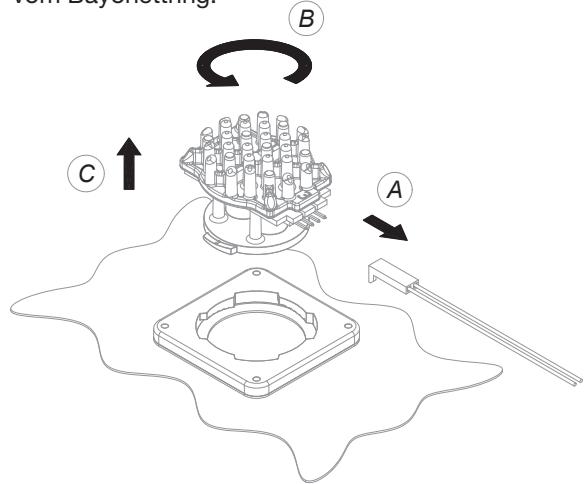

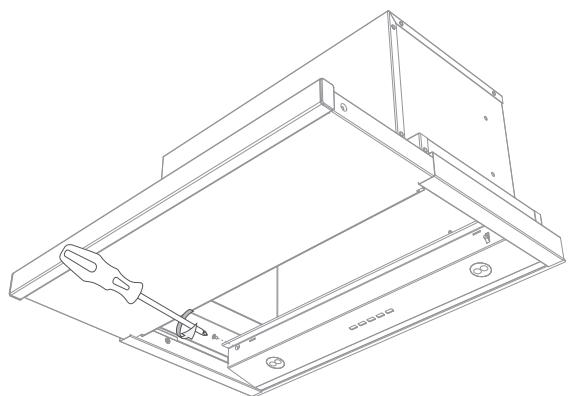

3.4 Austausch der Beleuchtung
Trennen Sie zunachst die Stromversorgung von der Haube und setzen Sie die Beleuchtung ausreichend abkühlen.

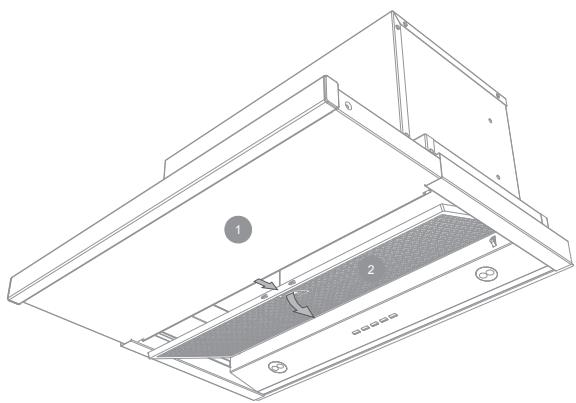

3.4.1 Entfernen des Fettfilters:
Decken Sie zuerst das Kochfeld ab. Die Fettfilter konnen durch Öffnen der Schublade (1) aus der Dunstabzugshaube entnommen werden. Sie konnen die Fettfilter von der Dunstabzugshaube entfern, indem Sie das Schloss öffnen und die Filter nach untenziehen (2). Die Fettfilter fallen dann von der Dunstabzugshaube herunter.
3.4.2 Entfernen des Strahlers:
Die gesamte Strahlfassung kann durch Lösener Schraube links und rechts abgeschraubt werden. Die Strahlerfassung kann nun entnommen werden.
Achtung: Halten Sie die Strahlerfassung fest.
Die Stahlerfassung ist immer noch mit Kabeln verbunden
3.4.3 Entfernen Sie die Abdeckung von der Strahlerfassung:
Sie konnen die Abdeckung der Strahlerfassung entfern, indem Sie die 4 Schrauben lose.
Nachdem Sie die Abdeckung entfernt haben, können Sie die LED-Strahler austauschen.
3.4.4 Entfernen des LED-Strahlers:
A. Trennen Sie zuerst das Kabel, das zum auszutauschen den LED-Strahler führt. Das Trennen der Verbindung erfolgt durch Lösen der Sperre durch leichten Druck und gleichzeitiges Abziehen.
B. Entfernen Sie dann den zu ersetzenden LED-Strahler durch eine sanfte Drehbewegung gegen den Uhrzeigersinn.
C. Entfernen Sie dann den zu ersetzenden LED-Strahler vom Bayonettring.
3.4.5 Montage des neuen LED-Strahlers:
A. Setzen Sie den neuen LED-Strahler in den Bajonettring ein.
B. Drehen Sie diesen im Uhrzeigersinn, bis der LED-Strahler verriegelt ist.
C. Schlieben Sie das Netzkabel an.
3.4.6. Erneuter Zusammenbau der Teile:
Danach können Sie alles in der umgekehrten Reihenfolge wieder zusammenbauern.
Prüfen Sie, ob der/die Fettfilter richtig eingesetzt und fest verriegelt sind.
Dann kann die Dunstabzugshaube wieder elektrisch angeschlossen werden.
3.5 Störungen
Bei Störungen können Sie Kontakt mit Ihrk (Kuchen-) Lieferanten oder dem Novy-Kundendienst aufnehmen.
Belgien Tel.: +32 (0)56/36 51 02
Frankreich Tel.: +33 (0)3 20 94 06 62
Deutschland Tel.: +49 (0)511 54 20 771
Niederlande Tel.: +31 (0)88 011 91 10
Vereinigtes Königreich Tel: +44 (0) 207 866 2493
Für alle anderen Länder: Kontaktieren Sie ihren lokalen Installateur oder Novy in Belgien: +32 (0)56/36 51 02
Für eine zufriedenstellende, schelle Abwicklung muss der Reparaturdienst wissen, welchen Gerätotyp Sie haben.
Die Typennummer steht auf einem Aufkleber auf der Innenseite der Dunstabzugshaube. Dieser wird sightbar, sobald Sie den Filter aus der Dunstabzugshaube nehmen.
Die Typennummer konnen Sie hier notieren:
4 SCHNELLANLEITUNG
4.1 Einstellungen
| EXPOSIERT | AKTION | ANZEIGEN | HINWEIS | SEITE |
| Einschalten des Motors | 1 | S 21 | ||
| Abschalten des Motors | 1 | S 21 | ||
| Motordrehzahl erhöhen | 1 2 3 4 | S 21 | ||
| Motordrehzahl verringn | 4 3 2 1 | S 21 | ||
| Beleuchtung eingeschaltet | L | S 21 | ||
| ReinigungsanzeigeFettfilter zusücksetzen | 4für 3 Sekunden | S 22 | ||
| AustauschanzeigesUmluftfilter zusücksetzen | 4für 3 Sekunden | S 23 |
4.2 Indikationen
| ANZEIGEN | EXPOSIERT | HINWEIS | SEITE |
| Vier blinkende LEDs | Der Fettfilter muss gereinigt werden | Bei Nichtbeachtung der Reinigungshinweise kommt es zu übermäßiger Verschmutzung, Brandgefahr und E zienzverlust. | S 22 |
| Vier LEDs leuchten kontinuierlich | Zeit für den Austausch des verwendenten Umluftfilters | S 23 |
NOVY

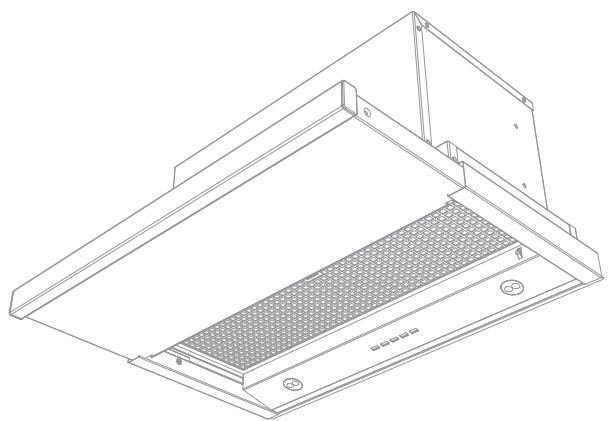

Novy Essence
650-655
CONTENT
Dunstabzugshauben von Novy werden mit großmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defekt kommt. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass sie die Lebensdauer des Gerätes beeinträchtigt.
Beginn und Dauer der Garantiefrist
Die Garantiefrist beginnnt an dem Tag, an dem der Verkaufer (Rechnungsdatum gilt als Beleg) das Görtan an den Verbraucherliefert. Die Garantiefrist beträgt 60 Monate, wird jedoch bei industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen,... auf 12 Monate verkurzt.
Einschränkungen
These Garantiefrist hat keine Gültigkeit, wenn es um Fehler gehzte, die auf normalen Verschleiß, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zureckzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennummern entfern oder verändert werden. Ein Garantieanspruch liegt etwa weniger vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besizen.
Die vollständige List der Einschränkungen erhalten Sie auf Antrage.
Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Freqenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.
Reparaturanfrage
Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Kichenbauer an unsere Adresse zurückzuschicken, undzarvollständig ausgewaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie这点es Zertifikats und der Rechnung.
Telefonnummer Technischer Dienst NOVY (bei einem Defekt): +32-(0)56-36 51 02.
Bewahren Sie dieses Dokument immer griffbereit auf.
FRANCE
DEUTSCHLAND und ÖSTERREICH
Dunstabzugshauben von Novy werden mitargestmlicher Sorgfalt hergestellt. Dennoch kann es zu einem Defekt kommt. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt.
Beginn und Dauer der Garantiefrist
Die Garantiefrist beginnnt an dem Tag, an dem der Verkaufen (Rechnungsdatum gilt als Beleg) das Gerät an den Verbraucher liefert. Die Garantiefrist beträgt vierundzwanzig Monate.
Einschränkungen
These Garantiefrist hat keine Gültigkeit, wenn es um Fehler gehrt, die auf normalen Verschleiß, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zureckzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennummern entfern oder verändert werden. Ein Garantieanspruch liegt etwa weniger vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.
Die vollständige Liste der Einschränkungen erhalten. Sie auf Anfrage.
Die Garantiebedingungen gestehen für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissem, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Frequen, Installationsvorschriften, Klimabedingungen)GREcht wird. Schäden, die auf die Tatsache zurrückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.
Reparaturanfrage
Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Kichenbauer an unsere Adresse zurückzuschicken, undzarw vollständig ausgebau und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieses Zertifikats und der Rechnung. Bewahren Sie these Dokument immer griffbereit auf.
NOVY NEDERLAND B.V.
Die NOVY AG gehalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt die Konstruktion und die Preise ihrer Produkte zu ändern.
