Anlage DE 3 IHRE ABZUGSHAUBE Einführung Nachdem Sie diese Bedienungsanleitung gelesen haben, werden Sie rasch mit allen Möglichkeiten des Geräts vertraut sein. Lesen Sie die Sicherheitsvorschriften und die Pflegeanweisungen für das Gerät. Bewahren Sie die Installations- und Gebrauchsanleitung auf. Diese Informationen können Ihnen später eventuell nochmals von Nutzen sein. Lesen Sie vor dem Gebrauch zunächst die separaten Sicherheitsanweisungen. DE 4 GEBRAUCH Beschreibung

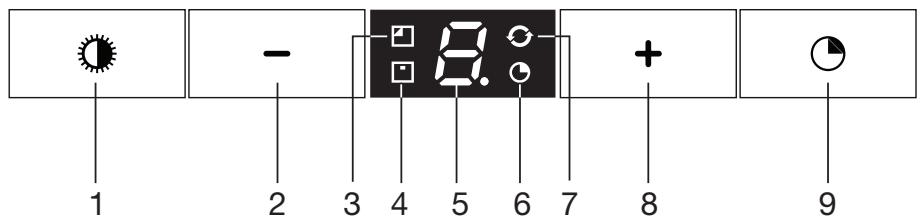

1. Ein-/ausschalten und dimmen der Beleuchtung

2. Ausschalten und verringern der Absaugkapazität

Anzeige „Kohlefilter reinigen“ Anzeige „Fettfilter reinigen“ Displaystatus Anzeige Timerfunktion Anzeige „Clean-Air“-Funktion Einschalten und erhöhen der Absaugkapazität Timerfunktion einschalten Achtung!

• Bevor eine Funktion aktiviert oder deaktiviert wird, müssen der Motor und die Beleuchtung ausgeschaltet sein.
• Wenn Sie eine Abzugshaube mit Kohlefilter besitzen, müssen Sie die Kohlefilteranzeige aktivieren, wie im Abschnitt „Filter reinigen“ beschrieben. DE 5 GEBRAUCH Bedienung Abzug ein- und ausschalten

Betätigen Sie die „+“-Taste (8). Die Abzugshaube ist eingeschaltet und beginnt auf der niedrigsten Stufe.

Betätigen Sie nochmals die „+“-Taste (8), um eine höhere Absaugstufe einzustellen. Halten Sie die „+“-Taste (8) 2 Sekunden lang gedrückt, um direkt die höchste Stufe (Boost) zu wählen (siehe Intensivstufe einschalten). Der Absaugstand kann (je nach Modell) auf Position 1 bis 4 oder Position 1 bis 9 eingestellt werden.

Betätigen Sie die „-“-Taste (2), um eine niedrigere Stufe zu wählen. Auf dem Display (5) wird die Absaugstufe angezeigt.

• Wenn die Absaugkapazität auf Stufe 1 eingestellt ist, schalten Sie mit einem kurzen Druck auf die „-“-Taste (2) die Abzugshaube aus.
• Halten Sie die „-“-Taste (2) mindestens 2 Sekunden lang gedrückt, um die Abzugshaube unabhängig von der Absaugstufe auszuschalten. Geschwindigkeitsanzahl ändern (bei Modellen mit 9 Geschwindigkeiten) Sie können sich entscheiden zwischen 9 Geschwindigkeiten (Standardausführung) und 5 Geschwindigkeiten.

Halten Sie die „-“-Taste (2) und die „+“-Taste (8) mindestens 5 Sekunden lang gedrückt. Die Bedienung mit 5 Geschwindigkeiten wurde ausgewählt. Drücken Sie die „-“-Taste (2) und die „+“-Taste (8) nochmals mindestens 5 Sekunden lang, um die Bedienung mit 9 Geschwindigkeiten auszuwählen. Beleuchtung ein- und ausschalten

• Drücken Sie kurz auf die Beleuchtungstaste (1). Die Beleuchtung wird auf der höchsten Stufe eingeschaltet.
• Halten Sie die Beleuchtungstaste (1) gedrückt, um die Beleuchtungsstärke einzustellen. Die Beleuchtung wechselt von der Höchststufe zur niedrigsten und DE 6 GEBRAUCH umgekehrt. Intensivstufe einschalten:

Drücken Sie ca. 2 Sekunden lang auf die „+“-Taste (8). Die Intensivstufe (Stufe „P“) bleibt (je nach Modell) zehn Minuten lang eingeschaltet. Während dieser Zeit blinkt das Display (5). Anschließend wird die ursprünglich eingestellte Absaugstufe wieder aktiviert.

• Schalten Sie die Intensivstufe aus, indem Sie kurz auf die „+“-Taste (8) drücken. Timer einschalten
• Drücken Sie auf die Timertaste (9). Die Timeranzeige leuchtet auf. Die Abzugshaube schaltet sich nach 10 Minuten automatisch aus.
• Sie können die Timer-Funktion ausschalten, indem Sie die “-” Taste “2” drücken. Wenn die Beleuchtung eingeschaltet ist, wird die Intensität nach Ablauf des Timers automatisch um 30- 40 % reduziert. Achtung! Wenn die Intensivstufe eingeschaltet ist, können Sie die Timerfunktion nicht aktivieren. Clean-Air-Funktion Mit der Clean-Air-Funktion wird die Luft in der Küche im Laufe von 12 Stunden immer wieder erneuert.
• Schalten Sie die Abzugshaube aus.
• Drücken Sie ca. 4 Sekunden lang auf die Timertaste (9). Die Abzugshaube schaltet sich automatisch einmal pro Stunde ein und läuft dann jeweils 10 Minuten lang in der niedrigsten Absaugstufe. Während des Absaugevorgangs blinkt de Clean-AirAnzeige (6). Wenn sich die Abzugshaube nach 10 Minuten ausschaltet, leuchtet die Clean-Air-Anzeige (6) kontinuierlich, bis sich die Abzugshaube nach 50 Minuten erneut einschaltet.
• Sie können die Clean-Air-Funktion zwischendurch ausschalten, indem Sie auf eine beliebige Taste drücken (außer auf die DE 7 GEBRAUCH Beleuchtungstaste). Filter reinigen Sättigung von Fett- und Kohlefilter Wenn die Fettfilter-Anzeige (4) oder die Kohlefilter-Anzeige (3) leuchtet, müssen die Fettfilter ausgetauscht oder gereinigt werden. Fettfilter Nach 30 Betriebsstunden beginnt die Fettfilter-Anzeige (4) zu blinken.

Sie müssen die Fettfilter reinigen. Setzen Sie den Arbeitsspeicher zurück, indem Sie die „-“-Taste (2) so lange gedrückt halten, bis die Fettfilter-Anzeige (4) nicht mehr blinkt. Kohlefilter Nach 120 Betriebsstunden beginnt die Kohlefilter-Anzeige (3) zu blinken.

• Sie müssen den Kohlefilter reinigen oder austauschen.
• Setzen Sie den Arbeitsspeicher zurück, indem Sie gleichzeitig die „-“-Taste (2) und die „+“-Taste (8) so lange gedrückt halten, bis die Kohlefilter-Anzeige (3) nicht mehr blinkt. Kohlefilter-Anzeige einschalten
• Halten Sie gleichzeitig die „+“ Taste (8) und die Beleuchtungstaste (1) so lange gedrückt, bis die Kohlefilter-Anzeige (3) zweimal blinkt. Die Kohlefilter-Anzeige ist aktiviert. Kohlefilter-Anzeige ausschalten
• Halten Sie gleichzeitig die „+“ Taste (8) und die Beleuchtungstaste (1) so lange gedrückt, bis die Kohlefilter-Anzeige (3) einmal blinkt. Kohlefilter-Anzeige ist eingeschaltet:
• Die Kohlefilter-Anzeige (3) leuchtet 3 Sekunden lang auf. Kohlefilter-Anzeige ist ausgeschaltet:
• Die Kohlefilter-Anzeige (3) blinkt 3 Sekunden lang. DE 8 PFLEGE Reinigung Vorsicht! Trennen Sie die Abzugshaube vor jeder Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt werden, sowohl innen als auch außen (mindestens mit derselben Regelmäßigkeit, mit der die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel beinhalten. Verwenden Sie keinen Alkohol! Vorsicht! Wenn Sie die Anweisungen zur Reinigung des Geräts und zur Reinigung oder zum Austausch der Filter nicht befolgen, kann das einen Brand verursachen. Befolgen Sie Anweisungen unbedingt! Der Hersteller ist nicht haftbar für Schäden an der Abzugshaube oder Brandschäden, die aufgrund von unsachgemäßer Pflege oder Nichtbefolgung oben genannter Sicherheitsvorschriften entstanden sind. Abzugshaube Reinigen Sie die Abzugshaube mit Seifenlauge und einem weichen Tuch. Danach mit sauberem Wasser nachbehandeln. Verwenden Sie keine aggressiven Reinigungsmittel wie beispielsweise Natriumkarbonat. Der Lack der Abzugshaube behält seinen Glanz, wenn Sie ihn ab und zu mit Wachs einreiben. Dunstabzugshauben aus Edelstahl Behandeln Sie Dunstabzugshauben aus Edelstahl nicht mit Scheuerschwämmen oder sonstigen Scheuermitteln. Behandeln Sie die Abzugshaube nach der Reinigung mit einem nicht scheuernden, nicht polierenden Mittel und reiben Sie dabei in Richtung der Struktur des Edelstahls. Fettfilter aus Metall Filter aus Metall müssen einmal monatlich (bei Modellen mit FilterReinigungsanzeige wenn das Display die Reinigung anzeigt) mit neutralen Reinigungsmitteln gereinigt werden. Entweder manuell oder bei niedrigen Temperaturen und einem kurzen Programm in der Geschirrspülmaschine. Legen Sie die Fettfilter mit den Öffnungen nach unten in die Geschirrspülmaschine, damit das Wasser herauslaufen kann. Fettfilter aus Aluminium werden durch die Reinigungsmittel im Spülwasser matt. Dies ist normal und beeinträchtigt die Funktion nicht. DE 9 PFLEGE Filterkassette entnehmen

Schalten Sie den Motor und die Beleuchtung aus.

Öffnen Sie den Verschluss. Entfernen Sie den Filter aus der Abzugshaube. Reinigung Sie können die Filter in der Geschirrspülmaschine reinigen. Lassen Sie die Filter gut abtropfen, bevor Sie diese wieder einsetzen. Die Filter können auch manuell gereinigt werden. Reinigen Sie die Filter in einer Lauge mit Abwaschmittel und spülen Sie sie nachher ab. Lassen Sie die Filter gut abtropfen. Die Unterseite der Abzugshaube kann mit einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Trocknen Sie die Abzugshaube mit Küchenpapier oder einem trockenen Tuch. Filterkassette wieder einsetzen Der Filter muss mit dem Verschlussmechanismus seitlich eingesetzt werden. Öffnen Sie den Verschlussmechanismus. Die Nocken an den Seiten des Filters fallen dadurch nach innen. Halten Sie beim Einsetzen des Filters den Verschlussmechanismus in dieser Position.

Führen Sie die Nocken an der Rückseite des Filters in die dafür vorgesehenen Öffnungen an der Seite der Abzugshaube ein. Kippen Sie den Filter nach oben. Lassen Sie den Verschlussmechanismus los. Die Nocken an der Vorderseite des Filters treten aus dem Gerät und fallen in die dafür vorgesehenen Öffnungen der Abzugshaube. Der Filter befindet sich jetzt wieder an seinem Platz. Achtung! Setzen Sie die Fettfilter in dieselbe Position ein, in der sie ursprünglich montiert waren (siehe Abbildung). Die korrekte Positionierung der Fettfilter garantiert eine effiziente Absaugung. PFLEGE Aktivkohlefilter: Der regenerative Aktivkohlefilter muss mit neutralen Reinigungsmitteln von Hand gewaschen oder in der Geschirrspülmaschine bei einer Höchsttemperatur von 65 °C (ohne Geschirr) gereinigt werden. Beseitigen Sie überschüssiges Wasser, ohne den Filter zu beschädigen, entfernen Sie den Halter und lassen Sie den Filter im Ofen bei einer Höchsttemperatur von 100 °C mindestens 15 Minuten lang trocknen. Um eine dauerhaft effiziente Leistung des regenerativen Aktivkohlefilters zu gewährleisten, muss die Reinigung entweder alle 2 Monate oder bei Indikation der Filteranzeige durchgeführt werden. Die Filter müssen spätestens nach 3 Jahren oder bei Beschädigung umgehend ausgetauscht werden. Es ist wichtig, dass der Fettfilter und der regenerative Aktivkohlefilter vollkommen trocken sind, bevor sie erneut eingesetzt werden. Austausch des Kohlefilters: Um den Kohlefilter auszutauschen, müssen zunächst die Fettfilter entfernt werden.

• Drücken Sie die zwei Tasten „B“ des Kohlefilters nach innen.
• Kippen Sie den Kohlefilter nach unten, um diesen zu entfernen. Die Arbeitsweise:
• Die Verwendung eines Kohlefilters verursacht mehr Lärm als der Gebrauch einer Abzugshaube mit Abzugsrohr.
• Der Kohlefilter funktioniert optimal bei niedriger Motorgeschwindigkeit. Vermeiden Sie deshalb die Boost-Funktion. Achtung! Diese Haube ist mit LED-Lampen ausgestattet! Diese müssen von einem spezialisierten Techniker ausgetauscht werden. Versuchen Sie daher bitte nicht, die LED-Lampen selbst auszutauschen. DE 11 INSTALLATION Allgemeines Das Gerät muss von einem anerkannten Monteur an das Stromnetz angeschlossen werden, der mit den geltenden Sicherheitsvorschriften vertraut ist und diese anwendet. Wir erklären, dass unsere Produkte die anwendbaren europäischen Richtlinien, Beschlüsse und Verordnungen, sowie die Anforderungen, die in den angeführten Normen genannt werden, erfüllt. Wichtige Information:

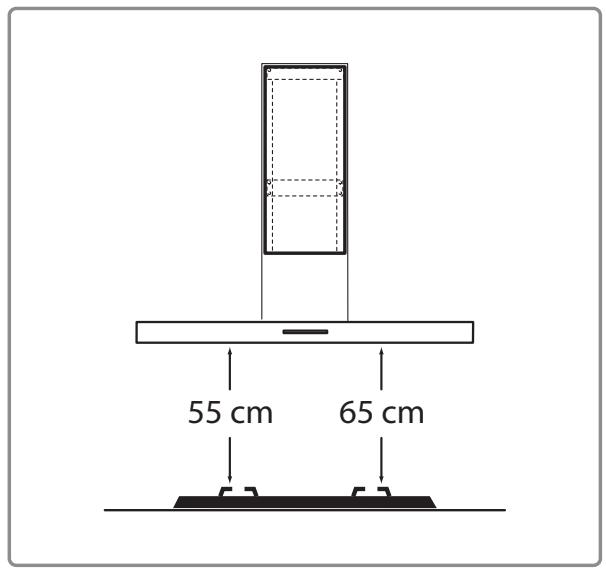

• Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einem elektrischen, keramischen oder Induktionskochfeld muss dieser Abstand mindestens 55 cm betragen.
• Beachten Sie die örtlich geltenden Vorschriften für die Belüftung von Gasgeräten.
• Je kürzer und je gerader das Abzugsrohr, desto besser funktioniert die Abzugshaube.

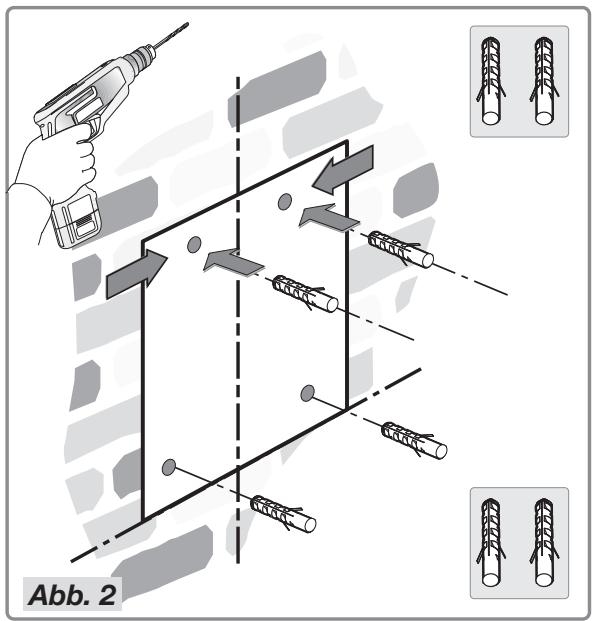

• Kontrollieren Sie vor dem Bohren, ob keine Installationsleitung(en) vorhanden ist (sind).
• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von 120, 125 oder 150 mm. Verwenden Sie ein möglichst großes (150 mm) Schornsteinrohr mit dem selben Durchmesser.

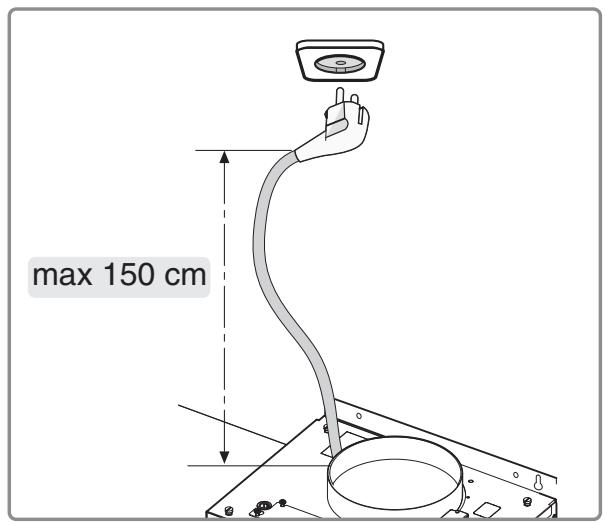

• Das Installationsmaterial, das dieser Abzugshaube beiliegt, ist für Wände aus verstärktem Beton und Backstein geeignet. Für bestimmte Wände benötigen Sie spezielle Dübel und Schrauben. DE 12 INSTALLATION Anschluss Elektroanschluss Dies ist ein Gerät der (Isolations-)Klasse II (doppelt isoliert). Das Stromkabel muss daher nicht an eine geerdete Steckdose angeschlossen werden. Kontrollieren Sie, ob die auf dem Typenschild angegeben Spannung mit der Spannung der Hausinstallation übereinstimmt. Der Anschluss an das Stromnetz muss folgendermaßen durchgeführt werden: BRAUN = L Phase BLAU = N Nullleiter Diese Abzugshaube ist mit einem Anschlussstecker ausgerüstet. Installieren Sie die Abzugshaube so, dass der Stecker zugänglich ist. Achtung: Wenn Sie einen festen Anschluss installieren, müssen Sie dafür sorgen, dass ein allpoliger Schalter mit einer Kontaktöffnung von mindestens 3 mm in der Zufuhrleitung installiert wird. DE 13 INSTALLATION Einbaumaße Aufhänghöhe: Der Mindestabstand zwischen den Topfaufsätzen des Gasherdes und der Unterkante der Abzugshaube beträgt 65 cm. Für die Verwendung mit einem elektrischen, keramischen oder Induktionskochfeld muss dieser Abstand mindestens 55 cm betragen. 55 cm max 150 cm DE 14 65 cm INSTALLATION Montage Dieses Produkt kann am besten von zwei Personen installiert werden. Abb. 1 - Zeichnen Sie die Unterseite der Abzugshaube auf der Wand ab, berücksichtigen Sie dabei den Mindestabstand zwischen der Abzugshaube und dem Herd. Abb. 2 - Halten Sie die Schablone gegen die Wand und sorgen Sie dafür, dass ihr Umriss mit dem vorher auf die Wand gezeichneten Umriss übereinstimmt. Zeichen Sie die Position der Bohrlöcher ein und bohren Sie die Löcher (Abb. 2). DE 15 INSTALLATION Abb. 3 - Halten Sie die Halterung gegen die Wand und befestigen Sie diese mit den 2 (mitgelieferten) Schrauben. Für die Montage werden Schrauben und Spreizdübel verwendet, die für die Wand selbst geeignet sind (z.B. Stahlbeton, Leichtbauplatten usw.). Falls die Schrauben und Dübel im Lieferumfang der Abzugshaube enthalten sind, vergewissern Sie sich vorab, dass sie für die Wand geeignet sind, an der Sie die Abzugshaube anbringen möchten.

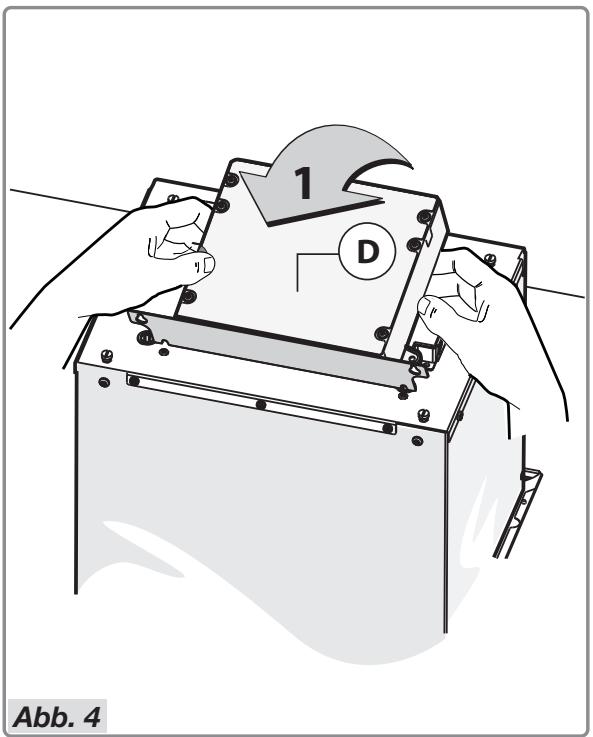

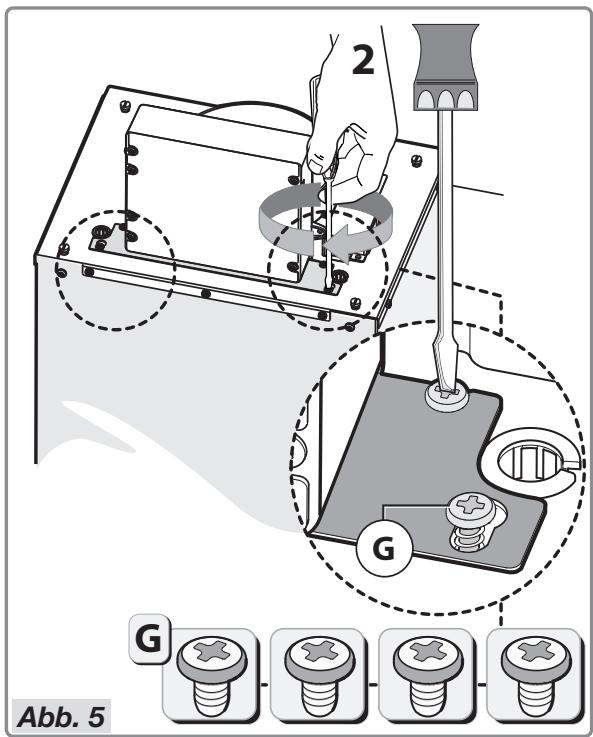

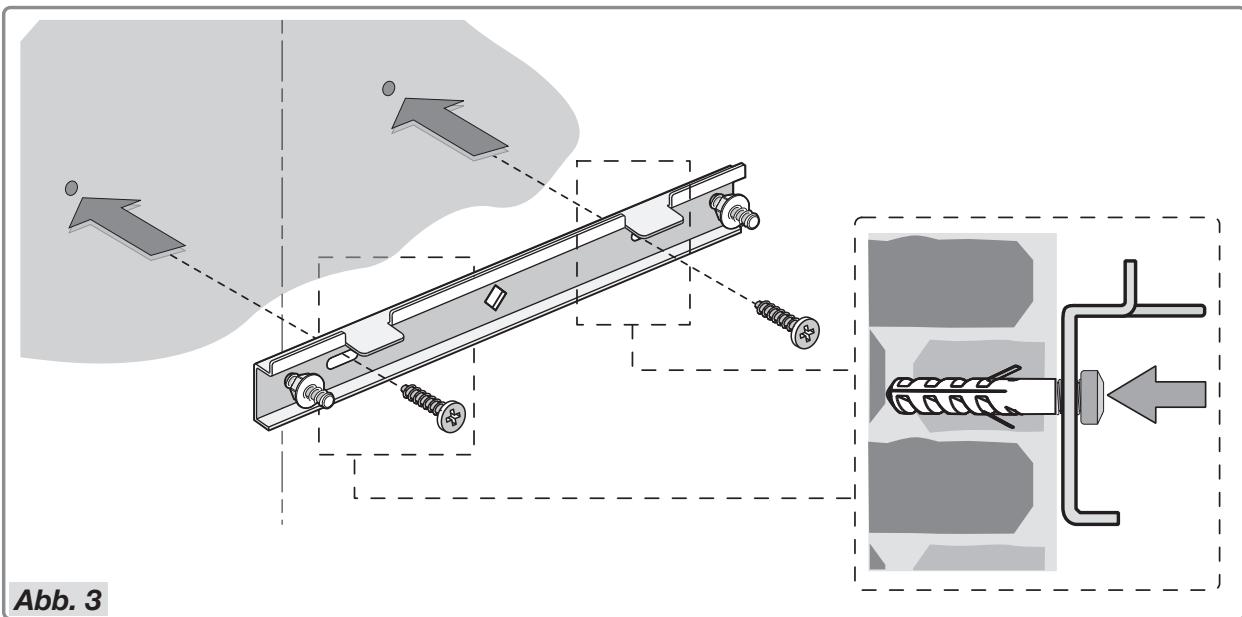

Abb. 4 - Bringen Sie vor der Installation der Abzugshaube die Elektroeinheit in eine aufrechte Position (Abb. 4). DE 16 Abb. 5 - Befestigen Sie die Halterung mit den 4 Schrauben G, wie in Abbildung 5 dargestellt. INSTALLATION

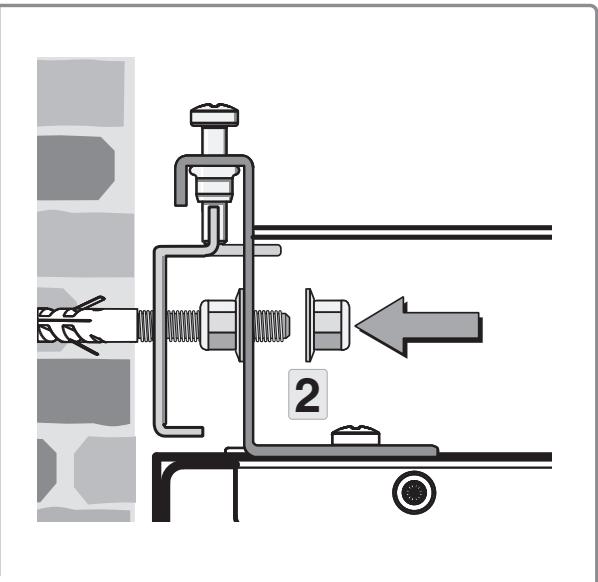

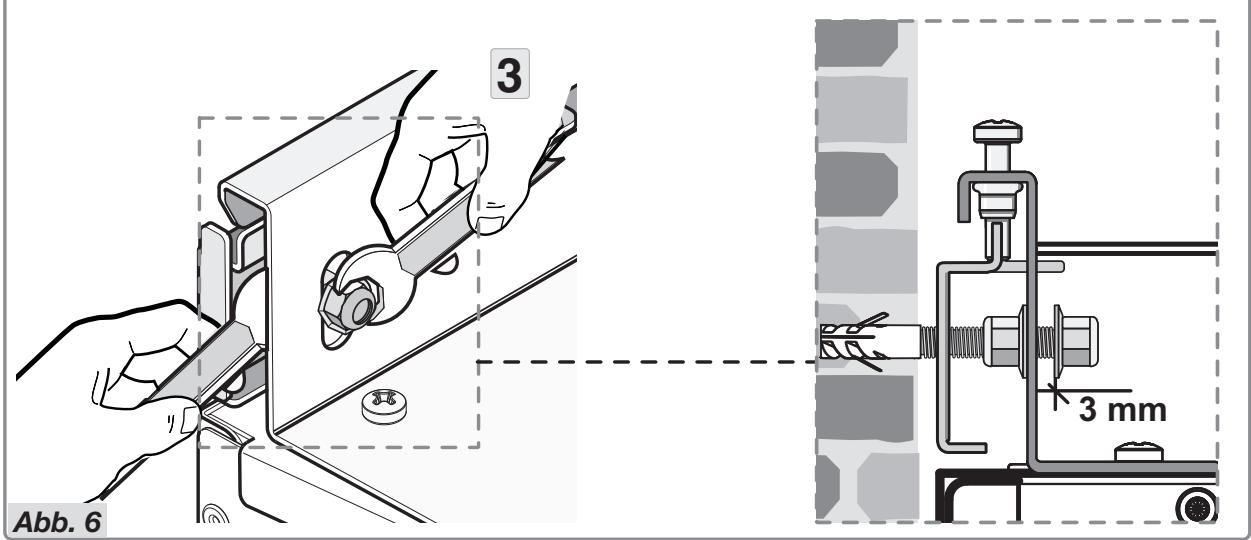

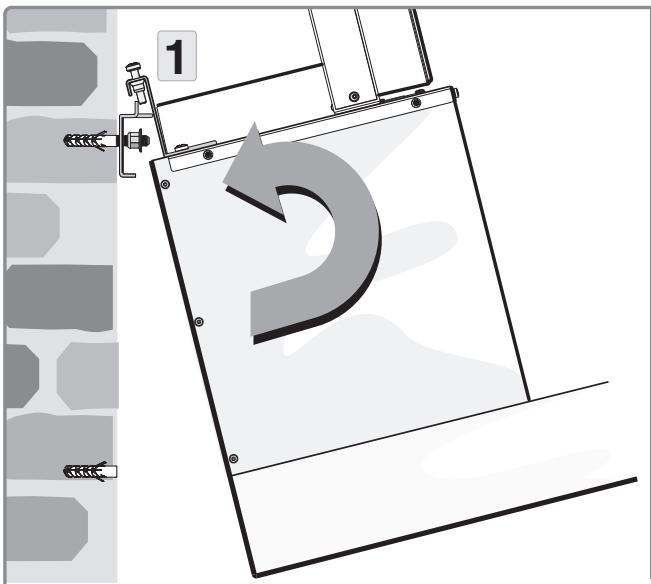

3 mm Abb. 6 - Kippen Sie die Abzugshaube ein wenig und haken Sie sie wie abgebildet an der Halterung fest (Abb. 6 Schritt 1). - Positionieren Sie die Abzugshaube und befestigen Sie diese an der Halterung, indem Sie die Mutter auf die Schraube drehen (Abb. 6 Schritt 2). - Benutzen Sie zu diesem Zweck einen passenden Schraubenschlüssel und fixieren Sie die Mutter mit einem zweiten Schraubenschlüssel (Abb. 6 Schritt 3). Der Abstand zwischen Mutter und Halterung beträgt mindestens 3 mm. DE 17 INSTALLATION

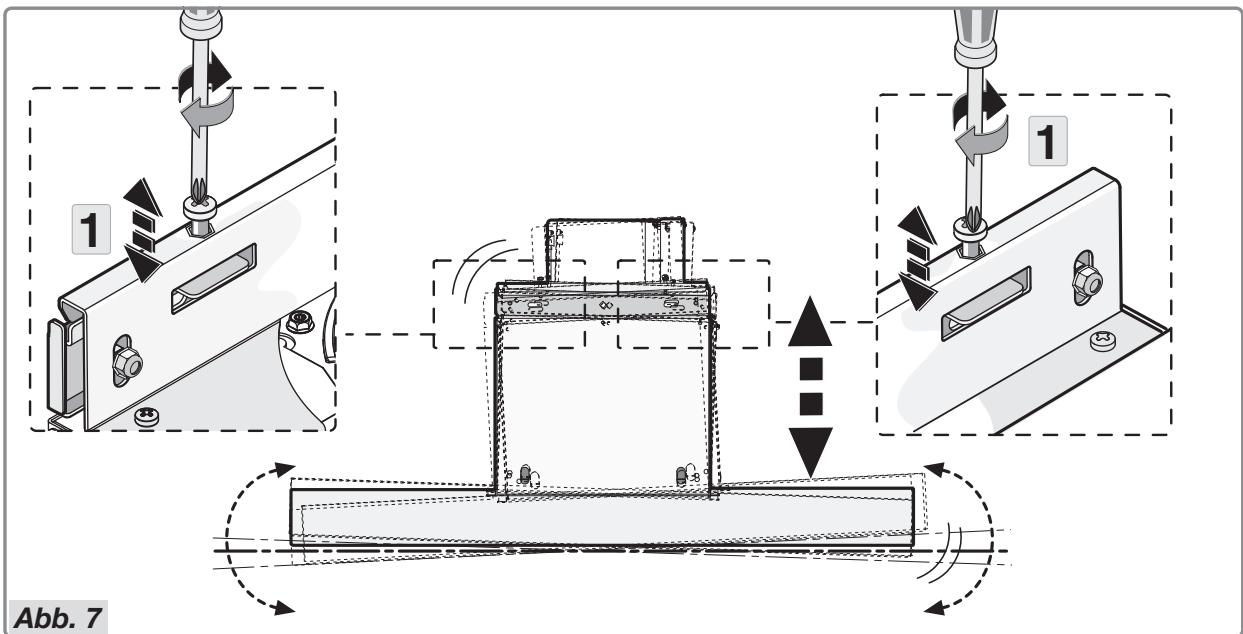

Abb. 7 - Richten Sie die Abzugshaube mithilfe der 2 Ausgleichsschrauben horizontal aus (Abb. 7 Schritt 1). DE 18 INSTALLATION

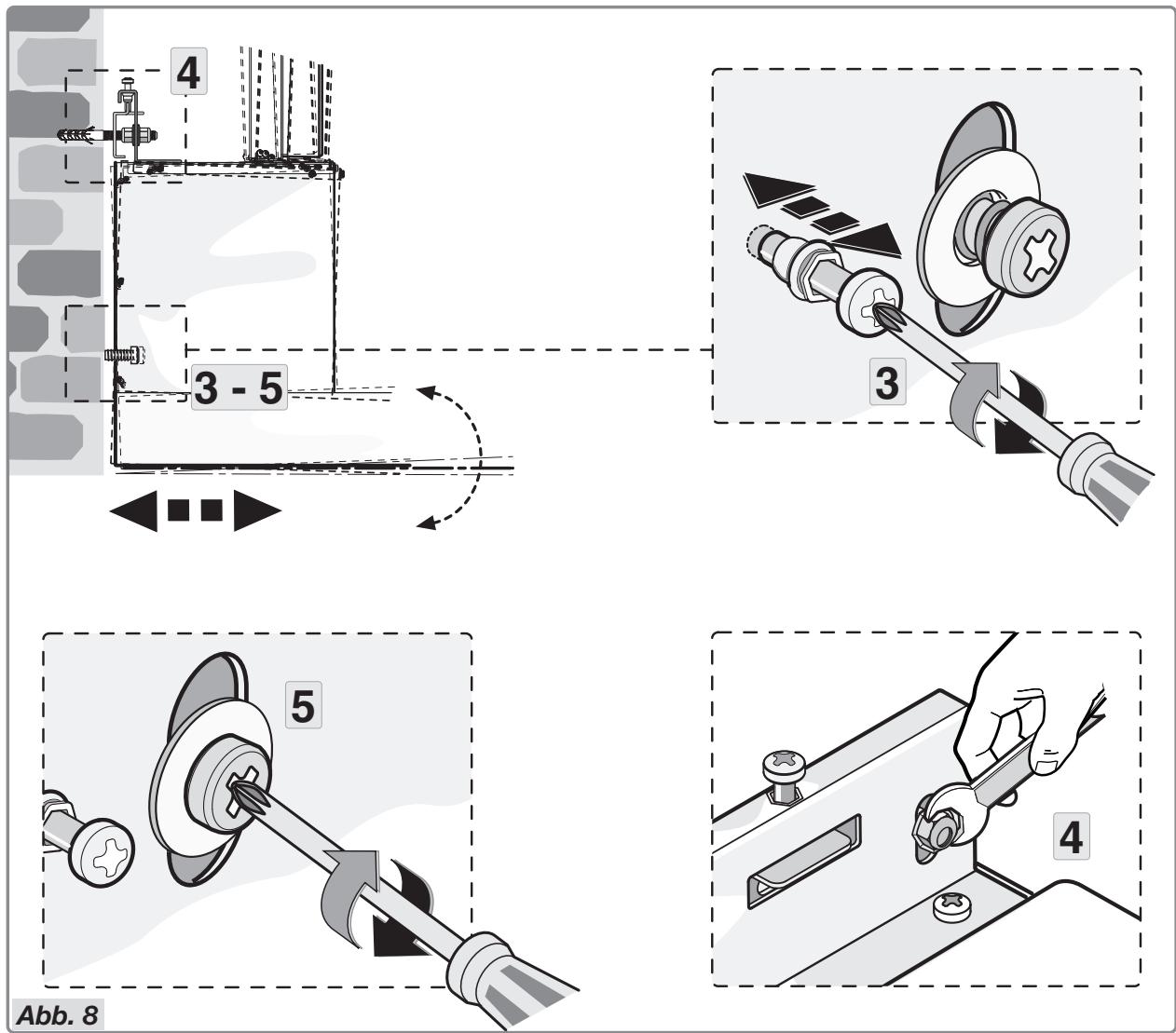

Abb. 8 - Richten Sie die Abzugshaube mit den 2 Stellschrauben im Motorgehäuse auch vertikal aus (Abb. 8 Schritt 3). - Nach dem Ausrichten der Abzugshaube müssen Sie die Schrauben vollständig festziehen, wie in Abbildung 8 Schritt 4 dargestellt; verfahren sie genauso mit den Sicherheitsschrauben (Abb. 8 Schritt 5). DE 19 INSTALLATION Abb. 9

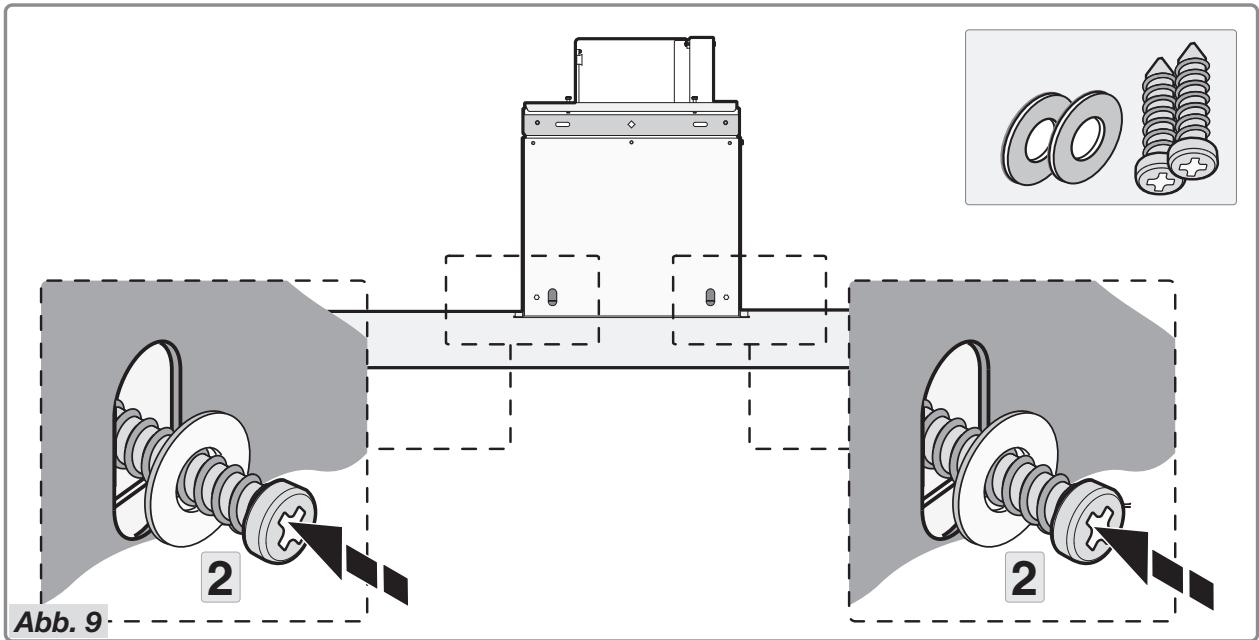

- Befestigen Sie die Abzugshaube definitiv mit den 2 mitgelieferten Schrauben und 2 Unterlegscheiben (Abbildung 9 Schritt 2). DE 20 INSTALLATION

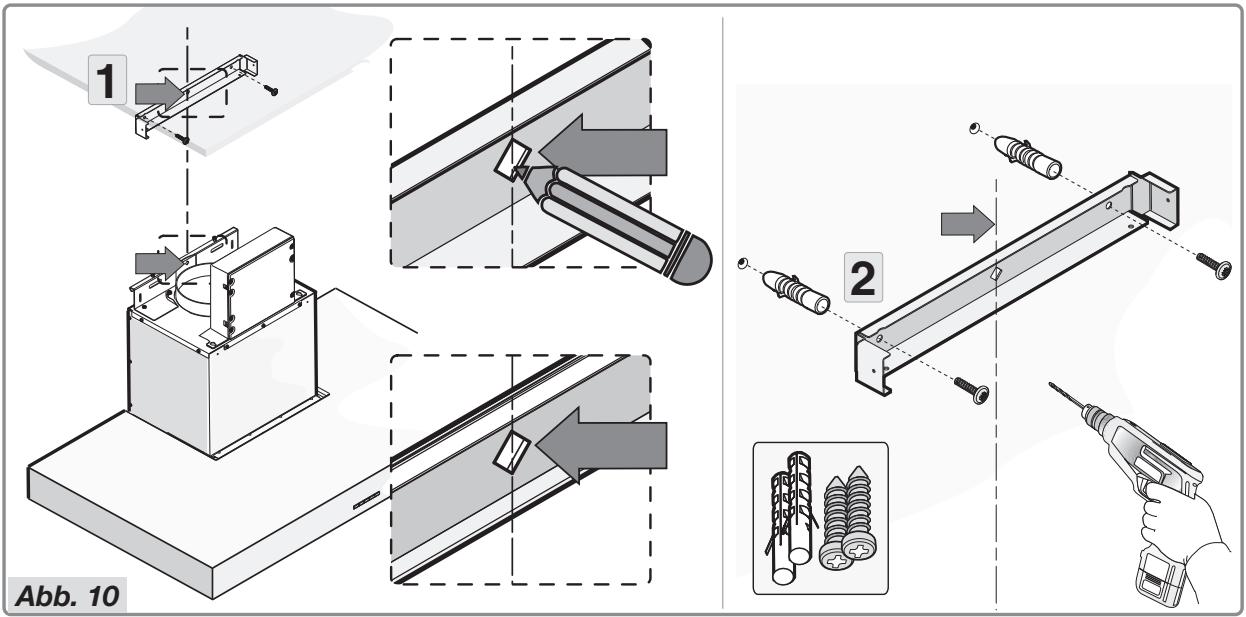

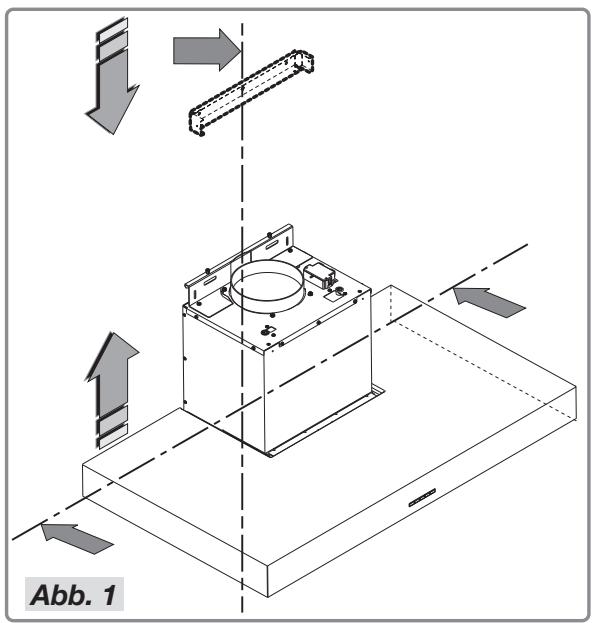

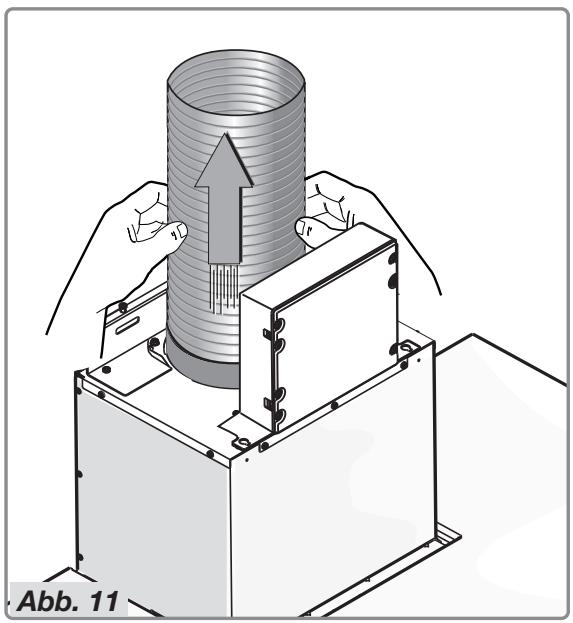

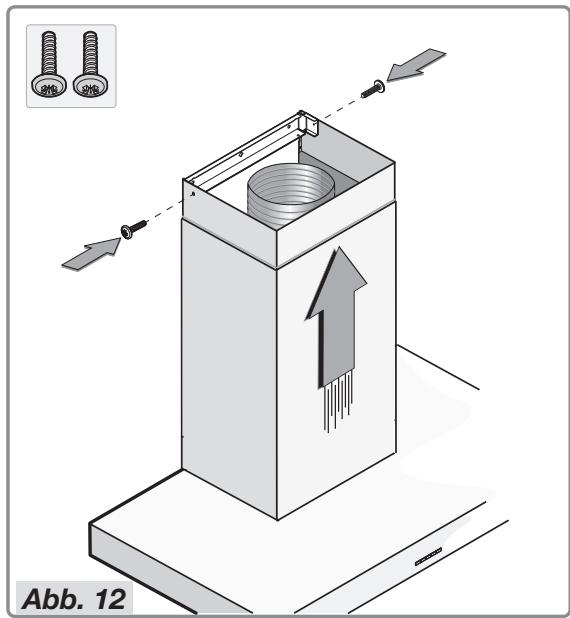

Abb. 10 - Positionieren Sie die Halterung in Übereinstimmung mit den Maßen in Abbildung 1 und befestigen Sie sie mit den mitgelieferten Schrauben an ihrem Platz (Abbildung 10). Abb. 11 - Schließen Sie den Flansch mithilfe eines Rohrs an den Luftabzug an (Abb. 11). Abb. 12 - Bringen Sie den oberen auf dem unteren Schacht an und installieren Sie diesen auf dem Gehäuse der Abzugshaube. Schieben Sie den oberen Schacht gegen die Halterung und befestigen Sie sie mit den 2 Schrauben (Abbildung 12). DE 21 ANLAGE Entsorgen Verpackung und Gerät entsorgen Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Am Ende seiner nutzbaren Lebensdauer muss das Gerät auf verantwortliche Weise entsorgt werden. Einschlägige Informationen erhalten Sie bei den zuständigen Behörden. Die Verpackung des Geräts kann recycelt werden. Folgende Materialien können darin enthalten sein:

• Polyethylenfolie (PE);
• FCKW-freies Polystyrol (PS-Hartschaum). Entsorgen Sie das Verpackungsmaterial auf verantwortliche und vorschriftsmäßige Weise. Um darauf hinzuweisen, dass elektrische Haushaltsgeräte vorschriftsgemäß getrennt entsorgt werden müssen, trägt das Produkt das Symbol eines durchgestrichenen Mülleimers. Das bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem herkömmlichen Hausmüll entsorgt werden darf. Das Gerät muss bei einem städtischen Betrieb für getrennte Abfallentsorgung oder bei einer Verkaufsstelle abgeliefert werden, die die Entsorgung als Dienstleistung anbietet. Die getrennte Entsorgung von Haushaltsgeräten verhindert eventuelle negative Auswirkungen für Umwelt und Gesundheit, die durch unsachgemäße Entsorgung entstehen. Auf diese Weise wird sichergestellt, dass die Materialien, aus denen das Gerät besteht, wiederverwertet werden können und somit Energie und Rohstoffe gespart werden. DE 22 INDHOLD Din emhætte Indledning
