BEDIENUNGSANLEITUNG FS VT 906 W XS FRANKE

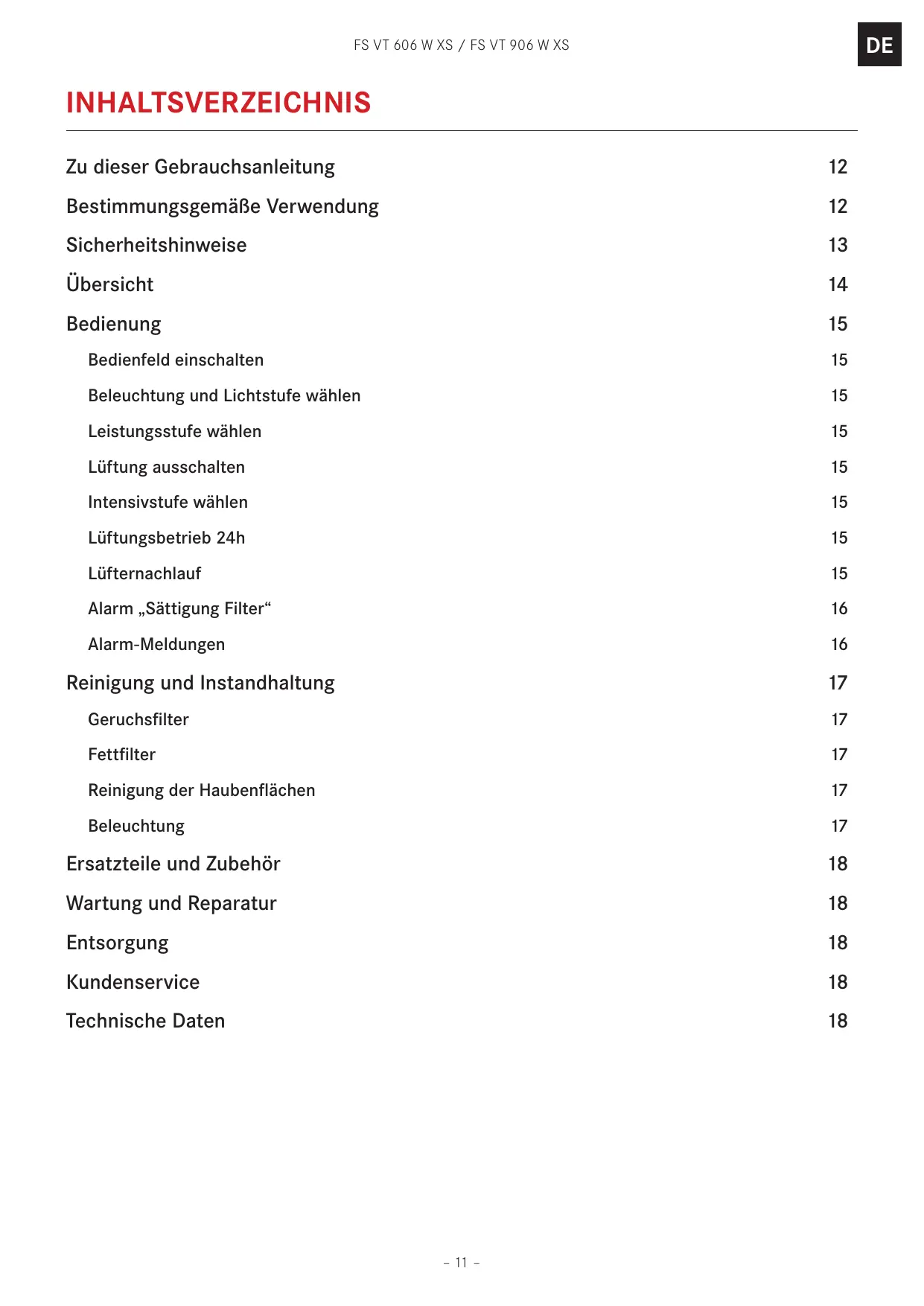

DE Bedienungsanleitung
Zudieser Gebrauchsanleitung 12
Bestimmungsgemäß Verwendung 12
Sicherheitshinweise 13
Übersicht 14
Bedienung 15
Bedienfeld einschalten 15
Beleuchtung und Lichtstufe wahlen 15
Leistungsstufe wahlen 15
Lüftung ausschalten 15
Intensivistwahlen 15
Liftungsbetrieb 24h 15
Lüfternachlauf 15
Alarm „Sattigung Filter“ 16
Alarm-Meldungen 16
Reinigung und Instandhaltung 17
Geruchsfilter 17
Fettfilter 17
Reinigung der Haubenflächen 17
Beleuchtung 17
Ersatzteile und Zubehör 18
Wartung und Reparatur 18
Entsorgung 18
Kundenservice 18
Technische Daten 18
ZU DIESER GEBRAUCHSANLEITUNG
These Gebrauchsanleitung bezieht sich auf die verschiedenen Modèle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale und Funktionen an Ihr dem Modell nicht verfügbar sind.
Gebrauchsanweisung vor der Verwendung des Produkts aufmerksamlesen.
Gebrauchsanweisung aufbewahren.
Das in dieser Gebrauchsanweisung beschriebene Produkt nur gemäß der bestimmungsgemäßen Verwendung eingenetzen.
Symbol Bedeutung
Warnzeichen. Warning vor Verletzungsgefahren.
Maßnahmen in Sicherheits- und Warnhinweisen zur Vermeidung von Schäden und Verletzungen.
▶ Handlung. Hier,müssen Sie etwas tun.
■ Resultat. Ergebnis einer oder mehrerer Handlungen.
✓ Voraussetzung, die vor dem Ausführden der folgenden Handlung erfüllt sein muss.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Abzugshaube, die mit einem Fettfilter und einem Geruchsfilter ausgestattet ist, entfernt über dem Kochfeld entstehende Dünste über eine Umluft- oder Luftabsauganlage.
SICHERHEITSHINWEISE
Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation und falschen, unsachgemäßen oder unangemessenen Gebrauch entstehen können.
Die Abzugshaube kann keine schweren Lasten halten oder/TRagen.
Abzugshaube nicht besteigen, nicht darauf auf sitzen, nicht darauf auf stehen.
Keine schweren Gegenstände auf der Abzugshaube abstellen.
Kinder ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen das Gerät nicht bedieren und nicht reinigen, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.
Kinder unter 8 Jahren dürfen das Gerät nicht bedienen und nicht reinigen, auch wenn sie beaufsichtigt werden.
Das Gerät ist kein Spielzeug.
Kinder vom Gerät und vom Verpackungsmaterial fernhalten.
Kinder in der Nähe des Geräts nicht unbeaufsichtigt lässt.
Kinder nicht mit dem Gerät spielten halten.
Beim Gebrauch der Abzugshaube die Bedienungsanleitungen des Kochfelds und der Kochgeräte beachten, die unter der Abzugshaube oder während deren Betrieb verwendet werden.
Brandgefahr und Verletzungsgefahr durch offene Flamme!
Ablagerungen im Fettfilter können sich entzünden.
In der Nähe des Geräts nicht mit offener Flammere arbeiten (z. B. flambieren).
Alle Filter stets nach den angegebenen Intervallen reinigen oder auswechseln.
Überhitztes Öl in Fritteusen kann in Flammenaufgehen.
Fritteuse durchgehend während der Benutzung beobachten.
Verletzungsgefahr am Auge durch LED-Leuchte!
Das LED-Licht ist sehr hell und kann die Augenschädigen.
Nicht langere Zeit direkt in die LED-Leuchte blichen.
Stromschlaggefahr durch defectes Gerät!
Defektes Gerät nicht einschalten.
Sicherung im Sicherungskasten ausschalten.
Kundendienstbenachrichtigen.
Stromschlaggefahr durch eindringende Flüssigkeit!
Das Gerät enthalt elektrische Teile.
Sicherstellen, dass keine Flüssigkeit ins Geräteinnere gelangt.
Nicht mit Dampfdruck reinigen.
Bedienelemente nicht mit nassem Tuch reinigen.
Verbrennungsgefahr durch heiBe Oberflächen!
Zugängliche metallene Teile der Abzugshaube können sehr heiß werden, wenn Kochgeräte benutzt werden, die große Mengen Hitze abgeben (z. B. Gaskochfelder).
Heiße Oberflächen nicht berühren.
Ausklappbare Abzugshaube vorsichtig öffnen und schließen.
Hitzeabweisende Handschuhe trag.

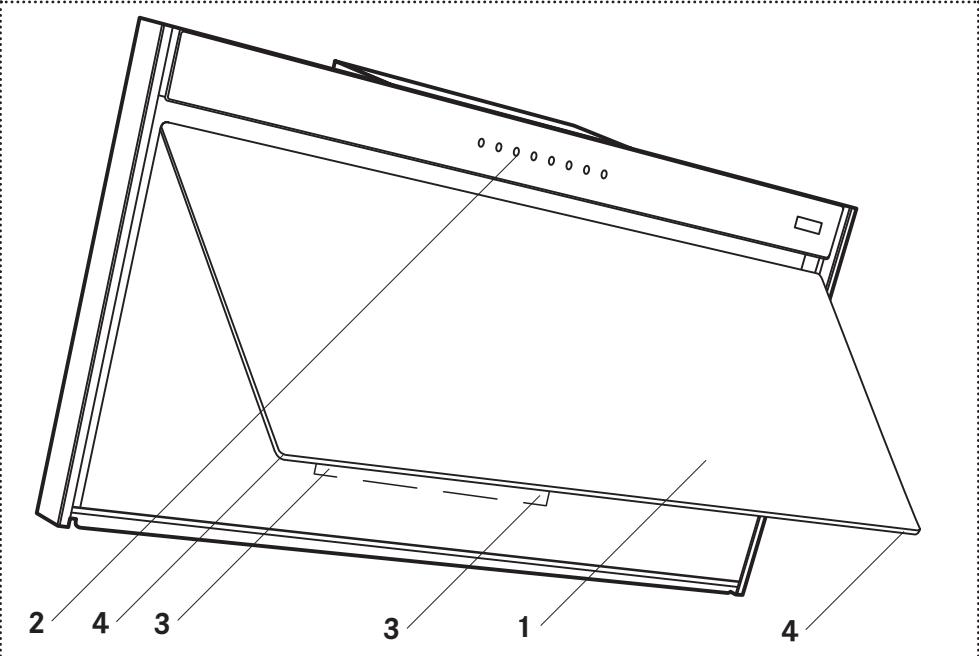

ÜBERSICHT
1 Abzugshaube (ausklappbar)
2 Bedienfeld
3 Abdeckung des Geruchsfilters
4 Abdeckung des Fettfilters, auf der Unterseite
| Taste | Funktion |
| 1 | Bedienfeld ein- und ausschalten Lüftung ausschalten |
| 1° | Leistungsstufe 1 wahren Lüftungsbetrieb 24h |
| 2 | Leistungsstufe 2 wahren |
| 3 | Leistungsstufe 3 wahren |
| > | Intensivstufe ein-/ausschalten |
| < | Lüfternachlauf ein-/ausschalten |
| ® | Beleuchtung ein-/ausschalten Lichtstufe wahren |
| F | Alarm „Sättigung Filter“ aktivieren/de-aktivieren |
Bedienfeld einschalten
Drucken Sie die Taste ①.
Alle LEDs leuchten mit halber Lichtstärke.
Nach 15 Sekunden Inaktivität wechselt die Abzugshaube in ursprünglichen Status.
Beleuchtung und Lichtstufe wahlen
Licht in voller Lichtstärke
Drucken Sie die Taste Kurz.
Licht in halber Lichtstärke
Drücken Sie die Taste für 2 Sekunden.
Ausschalten
Drucken Sie die Taste kurz.
Leistungsstufe wahlen
Stufe 1
Drucken Sie die Taste 19
Die LED der Taste 1 leuchtet.
Stufe 2
Drucken Sie die Taste ②.
Die LED der Taste ② leuchtet.
Stufe 3
Drucken Sie die Taste ③.
Die LED der Taste ③ leuchtet.
Lüftung ausschalten
Drücken Sie die Taste ①.
Die Lüftung ist ausgeschaltet.
Intensivstufe wahlen
Die Intensivstufebekämpft starke Geruchs- und Rauchentwicklung, die beim Kochen entstehen. Die Intensivstufe lassst sich jederzeit, bei jeder Leistungsstufe und auch bei ausgeschaltener Luftung, einschalten. Die Intensivluftung hat eine Laufzeit von 6 Minuten. Nach Ablauf der 6 Minute wird die ursprünglich gewählte Leistungsstufe reaktiviert.
Einschalten
Drücken Sie die Taste.
Während der Laufzeit blinkt die LED der Taste 1x pro Sekunde.
Ausschalten
Drücken Sie die Taste oder die Taste ①.
Lüftungsbetrieb 24h
Der Luftungsbetrieb 24h stellt den Motor auf die Leistungsstufe 1 (10 Minuten ein und 50 Minuten aus). Der Luftungsbetrieb 24h ist nicht währbar, wenn der Lüfternachlauf aktiv ist.
Einschalten
Halten Sie die Taste für 2 Sekunden gedrückt.
Die LED der Taste blinkt.
Ausschalten
- Halten Sie die Taste für 2 Sekunden gedrückt oder drücken Sie die Taste.
Lüfternachlauf
Der Lüfternachlauf schaltet die Lüftung automatisch nach 15 Minuten ab und dient der Beseitigung von Restgerüchen. Der Lüfternachlauf ist bei jeder Leistungsstufe währbar. Der Lüfternachlauf ist nicht währbar, wenn die Intensivstufe oder der Lüftungsbetrieb 24h aktiv sind.
Einschalten
Drucken Sie die Taste
Die LED der Taste leuchtet.
Ausschalten
Drucken Sie die Taste oder die Taste 1.
Alarm „Sattigung Filter“
Der Alarm für das Reinigen des Fettfilters schaltet sich nach 100 Stunden effektiver Laufzeit der Dunstabzugshaube ein.
Der Alarm für das Austauschen des Geruchsfilters schaltet sich nach 200 Stunden effektiver Laufzeit der Dunstabzugshaube ein.
Aktivieren des Alarms „Sattigung Filter“
Halten Sie die Taste für 2 Sekunden gedrückt.
Alle LEDs blinken 2x. Der Alarm ist aktiviert.
Deaktivieren des Alarms „Sättigung Filter“
Drücken Sie die Taste F.
Alle LEDs blinken 1x. Der Alarm ist deaktiviert.
Zurücksetzen des Alarms „Sattigung Filter“
Drücken Sie die Taste F kurz.
Alle LEDs blinken 3x. Der Alarm wird darüber gesetzt.
Alarm-Meldungen
Alarm 1 „Sattigung Fettfilter“
Wenn Alarm 1 eintritt, müssen Sie den Fettfilter reinigen.
Die LEDs der Tasten F und 2 blinken.
Reinigen Sie den Fettfilter.
Alarm 2 „Sattigung Geruchsfilter“
Wenn Alarm 2 eintritt, müssen Sie den Geruchsfilter auswechseln und den Fettfilter reinigen.
Die LEDs der Tasten F und 3 blinken.
Wechseln Sie den Geruchsfilter aus.
Reinigen Sie den Fettfilter.
REINIGUNG UND INSTANDHALTUNG
Vor Reinigungs- und Instandhaltungsarbeiten:
Gerat ausschalten.
Genaue Informationen zur Reinigung und Instandhaltung der Filter: Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
Brandgefahr! Verletzungsgefahr!
Ablagerungen im Fettfilter konnen Feuer fangen. Filter, die nicht regelmäßig gereinigt oder gewechselt werden, konnen Feuer fangen, wenn mit offener Flamme oder starker Hitze unter der Abzugshaube hantiert wird.
Alle Filter stets nach den angegebenen Intervallen reinigen oder wechseln.
Geruchsfilter
Einen neuen Geruchsfilter (Aktivkohlefilter) können Sie im Fachhandel erwerben.
Geruchsfilter, die nicht waschbar sind, nicht waschen und nicht wieder verwenden. Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
Geruchsfilter alle 4 Betriebsmonate bzw. bei starkem Einsatz auch früiger auswechseln.
Gebrauchten Geruchsfilter über den Hausmull entsorgen.

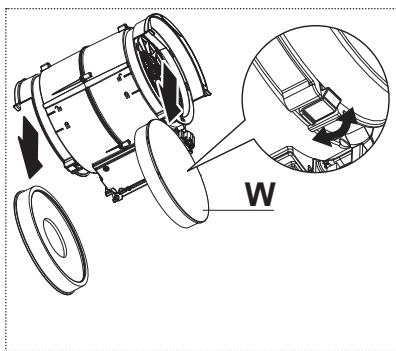

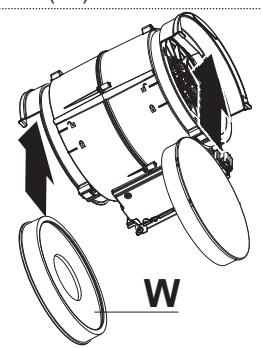

Geruchsfilter auswechseln
Öffnen Sie die Klappe.
Wechseln Sie den Geruchsfilter (W) aus.
SchlieBen Sie die Klappe.
Setzen Sie ggf. den Alarm zürück.
Fettfilter
Der Fettfilter kann im Geschirrspüler gereinigt werden.
Genaue Informationen zur Reinigung und Instandhaltung der Filter: Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
Fettfilter alle 2 Betriebsmonate bzw. bei starkem Einsatz früiger reinigen.
Fettfilter reinigen
Offnen Sie die Klappe.
Entnehmen Sie den Fettfilter.
Reinigen Sie den Fettfilter.
Setzen Sie den Fettfilter wieder ein.
SchlieBen Sie die Klappe.
Setzen Sie ggf. den Alarm zürück.
Reinigung der Haubenflächen
Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
- Verwenden Sie keine Scheuermittel und keine chemischen Reinigungsmittel, die die Oberflächen des Geräts angegeben oder zerkratzen können.
Beleuchtung
Austausch der LED-Strahler nur vom Kundendienst durchführten halten.
ERSATZTEILE UND ZUBEHÖR
Neue Geruchs- und Fettfilter können Sie im
Fachhandel erwerben.
| Komponente | Typ, Teile-Nr. | Bemerkung |
| Geruchsfilter | 112.0016.755 | nicht waschbar |
| 112.0174.995 | hohe Leistung, nicht waschbar | |
| 112.0174.994 | langebig, waschbar | |
| Fettfilter | 133.0377.820 | Kassettenfilter 124x254 AL |
WARTUNG UND REPARATUR
Falsch ausgeführte Reparaturen können schwere Verletzungen, Schäden am Gerät verursachen sowie die Funktion des Geräts beeinträchtigen.
Wartungsarbeiten an elektrischen Teilen und am Rauchabzug nur vom Hersteller oder vom Kundendienst durchführten halten.
Schadhafte Kabel nur vom Hersteller oder vom Kundendienst austauschen halten.
ENTSORGUNG
Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden har.
Mit der vorschäftsmäßigen Entsorgung des Gerätes tragen Sie dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.
Weitere Informationen zum Recycling des Geräts erhalten Sie bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder beim Handler, der das Gerät verkauft hat.
Ausrangiertes Gerät über die speziellen Sammelstellen für elektrische und elektronische Geräte entsorgen.
KUNDENSERVICE
Die Kontaktadresse für Ihr Land finden Sie auf der
Rückseite oder auf www.franke.com
TECHNISCHE DATEN
Die technischen Daten finden Sie auf dem
Typenschild Ihres Produkts.
Weitere Informationen zu technischen Daten finden
Sie auf www.franke.com
