KD90HXE - Dunstabzugshaube SMEG - Kostenlose Bedienungsanleitung

Produkttyp	Abluft- und Umlufthaube
Marke	Smeg
Modell	KD90HXE
Breite	90 cm
Mindestabstand zwischen Haube und Kochfeld	650 mm
Durchmesser des Abluftrohrs	120 mm (min) / 150 mm (empfohlen)
Stromversorgung	220-240 V ~ 50/60 Hz
Schutzklasse	Schutzklasse I (Erdung erforderlich)
Bedienungsarten	Schieber, Drehregler, kapazitiv (2 Ziffern oder 1 Ziffer), Soft-Touch je nach Ausführung
Anzahl der Geschwindigkeitsstufen	3 oder 4 je nach Ausführung (mit zeitbegrenzter Intensivstufe)
zeitbegrenzte Intensivfunktion	Ja
24-Stunden-Funktion	Ja (bei einigen Modellen)
Zeitverzögerte Auto-Abschaltfunktion	Ja (10 Min., 15 Min. oder 30 Min. je nach Ausführung)
Beleuchtung	LED (Klasse 1M) oder Halogen (G4, 20W, 12V) je nach Ausführung
Fettfilter	Metall, spülmaschinenfest
Aktivkohlefilter (Umluftbetrieb)	Austausch alle 6 Monate (separater Kit falls nicht im Lieferumfang)
Außenreinigung	Feuchtes Tuch und mildes Reinigungsmittel
Reinigungshäufigkeit der Metallfilter	Mindestens einmal im Monat
Filtersättigungsalarm	Ja (nach 100h für Metallfilter, 200h für Kohlefilter)
Tastensperre	Ja (bei kapazitiven Modellen)
Geräuschpegel	Variabel je nach Geschwindigkeit und Ausführung (nicht angegeben)
Gewicht	Nicht angegeben
Erhältliche Ersatzteile	Metallfilter, Aktivkohlefilter, Lampen, Fernbedienung nicht erwähnt
Kundendienst	Wenden Sie sich an das Smeg-Servicenetz

Häufig gestellte Fragen - KD90HXE SMEG

Wie groß ist der Mindestabstand zwischen der Haube KD90HXE und einem Kochfeld?

Der Mindestabstand zwischen dem Kochfeld und der Unterseite der Haube muss mindestens 650 mm betragen.

Wie installiere ich die Haube im Abluftbetrieb?

Schließen Sie den Motorauslass an ein starres oder flexibles Rohr mit geeignetem Innendurchmesser (mindestens 120 mm, empfohlen 150 mm) direkt nach außen an. Entfernen Sie ggf. vorhandene Aktivkohlefilter.

Wie wandle ich die Haube in den Umluftbetrieb um?

Installieren Sie die Aktivkohlefilter (separat erhältlich, falls nicht im Lieferumfang). Die gereinigte Luft wird dann über die seitlichen Gitter des Rauchrohrs zurückgeführt. Beachten Sie, dass der Geräuschpegel steigen kann.

Wie oft müssen die Metallfettfilter gereinigt werden?

Es wird empfohlen, die Metallfilter mindestens einmal im Monat zu reinigen, bei intensiver Nutzung häufiger. Sie sind spülmaschinenfest mit mildem Reinigungsmittel.

Wie tausche ich die Aktivkohlefilter aus?

Trennen Sie die Haube vom Stromnetz. Entfernen Sie die Metallfilter. Je nach Typ des Kohlefilters (Scheibe, Federkartusche oder Kartusche mit Bügel) drehen oder lösen Sie sie, um sie zu entnehmen. Ersetzen Sie sie durch neue und bauen Sie alles wieder zusammen.

Was tun, wenn der Filteralarm aufleuchtet?

Der Alarm zeigt an, dass die Metallfilter gereinigt werden müssen (FF nach 100 h) oder die Kohlefilter ausgetauscht werden müssen (EF nach 200 h). Zum Zurücksetzen die entsprechende Taste (oft Taste G oder OFF) einige Sekunden lang gedrückt halten, bis die Anzeige erlischt.

Wie aktiviere ich die zeitverzögerte automatische Abschaltfunktion?

Je nach Modell drücken Sie zweimal eine der Motordrehzahltasten (für eine Verzögerung von 10 Min.) oder aktivieren Sie die Funktion über die Taste F (Delay) für 30 Min. (oder 15 Min. bei bestimmten Gehäusen). Die Funktion wird durch erneutes Drücken oder Ausschalten des Motors deaktiviert.

Was tun, wenn die Haube nicht mehr angeht?

Überprüfen Sie zuerst den Stromanschluss und den Schutzschalter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Smeg-Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie tausche ich eine Halogenlampe aus?

Trennen Sie die Haube vom Stromnetz. Entfernen Sie mit einem Schraubendreher den Haltering des Glases. Nehmen Sie das Glas ab, entfernen Sie die defekte Lampe (G4, 20W, 12V) und setzen Sie eine neue ein. Bringen Sie das Glas und den Ring wieder an.

Kann ich ein Abluftrohr mit einem kleineren Durchmesser als 120 mm verwenden?

Nein, der Innendurchmesser des Abluftrohrs darf nicht kleiner als 120 mm sein. Ein kleinerer Durchmesser verringert die Leistung und kann zu Geräuschbelästigungen führen.

BEDIENUNGSANLEITUNG KD90HXE SMEG

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

AVVERTENZE!

INSTALLAZIONE

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

WARNING!

INSTALLATION

• Knob (A): lighting ON/OFF (0-1)
• Knob (B):

Motor OFF position

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

aall cll calleill

:

ON/OFF sLull(1)

定理成立

OFF 0

123

(A)
(B)

S ACD = S COD + S_ CDA

CALLON/OFF

OFF jzj

blaiil ic jw bui/

123

:

(1-0) on/OFF : (i)

：（）j

JG

blail 1a jw bua

123

aiyagall aiisall ac yll luiii

(A)
(B)

aagaaagaaagaaagaa

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

MISES EN GARDE!

INSTALLATION

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

WARNHINWEISE!

INSTALLATION

• Vor der Installation und/oder dem Gebrauch der Haube, die Bedienungsanleitung aufmerksamlesen.
• Der Hersteller leht eine Haftung für Schäden ab, die auf eine nicht korrekte oder nicht fachgerecht ausgeführte Installation zurückzuführn sind.
• Es ist wichtig, darauf zu halten, dass alle Installations- und Regulierungstätigkeiten von qualifiziertem Personal ausgeführten werden.
• Wenn die Haube aus der Verpackung entfernt wurde, muss ihre Unversehrheit geprüft werden. Falls das Produkt beschädigt sein sollte, damit es nicht verwendet werden, in dieser Fall wirdet man sich ankundendienstnetz von Smeg.
• Bevor irgend ein Anschluss ausgeführrt wird, sicherstellen, dass die Netzspannung mit der Spannung übereinstimmt, die auf dem typischen Etikett vermerkt ist, das sich im Innern des Geräts befindet.
• Bei Geräten der Klasse I sicherstellen, dass die elektrische Anlage des Hauses eine korrekte Erdung aufweist.
  Die Mindestentfernung zwischen dem Kochfeld und dem Unterteil der Haube muss mindestens 650~mm betragen.
  Die abgesaugte Luftarf nicht in eine Leitung gefuhrt werden, die zum Ableiten der Rauchgase von Geräten dient, die mit Gas oder anderen Brennstoffen betrieben werden.
• Den Ausgang der von der Haube abgesaugten Luft an Leitungen für den Rauchgasauslass anschließen, die einen geeigneten Innendurchmesser haben, und auf jeder Fall nicht kleiner sind als 120~mm .
• Es muss immer eine angemessene Belüftung des Raums vorgesehen werden, wenn die Haube oder gasbetriebene Geräte gleichzeitig verwendet werden.
• Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller oder von dessen Kundendienst oder von einer auf jeder Fallähnlich qualifizierten Person ausgetauscht werden, um jegliche Risiken zu vermeiden.
  Die gesetzlichen Vorschriften beachten, die die abzuleitende Luft beim Betrieb der Abzugshaube bettreffen.

GEBRAUCH

• Nicht so kochen oder frittieren, dass offene, intensive Flammen entstehen, die von der laufenden Haube angesaugt werden und einen Brand bewirken können.
• Keine flambierten Gerichte unter der Abzugshaube Zubereiten: Brandgefahr!
• Die Haubearf von Kindern unterhalb 8 Jahren, von Personen mit reduzierten körperlichen, geistigen oder sensorischen Fähigkeiten oder solchen ohne Erfahrung oder ohne die notwendigen Kenntnisse benutzt werden, wenn sie überwacht

werden oder Anweisungen bezüglich des sicheren Gebrauchs des Geräts und des Verstehens der damit verbundenen Gefahrenen erhalten haben.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• ACHTUNG: Die zugänglichen Teile konnen sehr heißt werden, wenn sie zusammen mit Kochgeräten benutzt werden.

WARTUNG

• Bevor alle Wartungs- oder Reinigungstätigkeiten ausgeführrt werden, das Gerät von der Stromversorgung abtrennen.
• Eine genaue und zeitgerechte Wartung der Filter in den vom Hersteller empfohlenen Abständen ausfuhren.
• Für die Reinigung der Oberflächen der Haube genugt es, ein feuchtes Tuch und neutrales, flüssiges Reinigungsmittel zu verwenden.
• Die Reinigungs- und Wartungstätigkeiten, die durch den Benutzer auszuführen sind, * dürfen nicht von Kindern ausgeführten werden , wenn sie nicht beaufsichtigt sind;
• DER HERSTELLER LEHNT JEGLiche HAFTUNG AB, FALLS DIE OBEN BESCHRIEBEN ANWEISUNGEN NICT BEAuchtET WERDEN.

GEBRAUCH:

• Dieses Gerät wurde entwickelt, um als Haube zum ABSAUGEN (Ableitung der Luft nach draußen) oder zum FILTERN (Umluft in Innenbereichen) verwendet zu werden.
• ABLUFTVERSION: Damit die Haube als Abluftversion betrieben werden kann, muss sie am Motoreingang mit einem steifen oder beweglichen Rohr mit angemessenem Innendurchmesser (nicht weniger als 120~mm ) direkt an die nach draußen führende Rohrleitung angeschlossen werden, die zur Ableitung von Dämpfen und Gerüchen dient.

Anmerkung Eventuell vorhandene Filter mit Aktivkohle gegen Gerüche entfern.

• UMLUFTVERSION: Falls keine Möglichkeit besteht, nach draußen abzuleiten, kann das Gerät auch in eine Haube mit reiner Filterfungtion umgewandelt werden. In dieser Version werden die Luft und die Dämpfe von den Aktivkohlefiltern gereinigt und durch die seitlichen Belüftungsgitter des Kamins wieder in den Raum eingeleitet.

Hinweis: Wird die Haube in der Umluftversion verwendet, kann dies einen Anstieg des wahrgenommenen Gerauschpegels mit sich bringen.

INSTALLATIONSANLEITUNGEN:

Die Haube wird mit allem für die Installation notwendigen Zubehör gefleiert. Die Mindestenternung zwischen dem unteren Rand der Haube und dem Kochfeld muss mindestens 650 mm betragen (Abb. 1). Falls der Motoreingang mit einem Rückschlagventil für die Rauchgase versehen ist, sicherstellen, dass es sich ganz frei öffnen und schlieben kann.

Für eine einfache Installation raten wir, die unter bescriibenen Tätigkeiten auszuführen:

1) Die Haube muss im Verhältnis zum Kochfeld zentriert sein.
2) Je nach dem Modell der Haube sind unterschiedliche Installationsweisen vorgesehen. Das entsprechende Befestigungssystem unter den folgenden ermitteln:

a) 2 Nivellierungshaken mit Befestigung durch die mitgelieferten Spreizübel (Abb. 2)
b) Bügel für die wichtere Nivellierung mit Befestigung durch die mitgelieferte Spreizübel (Abb. 3)
c) Für die für Kochinseln vorgesehenen Modelle die speziellen Montageanleitungen im Anhang beachten.

WICHTIGER HINWEIS: Die Befestigungssysteme a) und b) werden auf der Rückseite der Haube in den Bohrungen L1 positioniert (Abb. 5).

3) Die Fettfilter entfern, die Haube an der Wand positionieren und die Bezugspositionen für die Bohrungen für die Verankerung der entsprechenden Befestigungssysteme anziehnen.
4) Die beiden zuvor angezeichneten Bohrungen ausführten, nachdem die Haube von der Wand genommen wurde.
5) Das Befestigungssystem an der Wand verankern, indem der Sperrizdüb festgezogen wird.
6) Die Bohrungen L2 and der Wand anzeichnen, um die Spreizdübelsicher in die Bohrungen setzen zu können. (Die Spreizdübels werden mitgeliefert).
7) Die Haube am Befestigungssystem aufhängen (Abb. 2 und 3) und die Nivelierung vornehmen, indem man die Regulierschraube betätig.
8) Die Haube sicher befestigen, indem die beiden Spreizschrauben in den Bohrungen L2 vollkommen festgeschraubt werden

LUFTANSCHLUSSYSTEME:

ABLUFTVERSION: Das Rauchgasableitungsrohr mit einem Innendurchmesser von 0 150 mm an den Motorausgang anschließen. Der Durchmesser des Ableitungsrohrs darf nicht weniger als 120 mm betragen.

Achtung, wenn die Haube mit einem Aktivkohlefilter versehen ist, muss dieser entfernt werden (siehe Seite 8)

Abweichung für Deutschland:

Werden die Dunstabzugshaube und Geräte, die mit anderen Energien als Strom versorgt werden, gleichzeitig betrieben, darf der Unterdruck im Raum maximal 4 Pa (4 x 10-5 bar) sein.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

UMLUFTVERSION:

Den Motoreingang frei{lassen. Die Aktivkohlefilter so installieren, wie auf Seite 8 gezeigt.

Wenn die Haube über keinen Aktivkohlefilter verfügt, muss dieser separat gekauft werden, indem man sich an ein autorisiertes Kundendienstzentrum von Smegwendet.

Für eineige Modelle wird ein Set mit Anschlüssen (Fig. 6) mitgeliefert, die mit Spreizdübeln auf einer geeigneten Höhe an der Wand befestigt werden, um den Luftfluss in Übereinstimmung mit den Kaminschlitzen zu kanalisieren. Die Veränderungen R2 seitlich an den AnschlüssenR1 einfahren. Den Anschluss R1 über ein Rohr mit Durchmesser 150mm am Ausgang des Haubenkörpers anschließen.

Fig. 6

Fig. 7

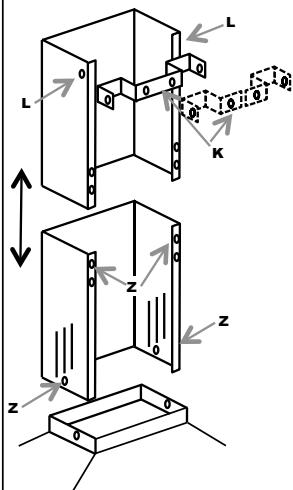

MONTAGE KAMINE (Abb. 6):

Den ein- oder zweiteiligen Kaminbügel (K) auf der gewündsten oberen Höhe positionieren.

Die beiden Bohrungen zum Befestigen des Bügels an der Wand anzeichnen. Bohren und den Bügel mit den mitgelieferten Spreizübeln befestigen.

Die Kamineinheit sorgfällig auf der Haube positionieren Den unteren Kaminteil mit den Schrauben Z an der Haube befestigen. Den oberen Kaminteil vorsichtig bis zur oberen Grenze ausziehen.

Mithilfe der Schrauben L den oberen Kaminteil am Kaminbügel K befestigen.

ELEKTRISCHER ANSCHLUSS

• Es ist wichtig, dass die Tätigkeiten für den elektrischen Anschluss von einem qualifizierten Elektriker ausgeführct werden.

Bei einem direkten elektrischen Anschluss ist es notwendig, zwischen dem Gerät und dem Stromnetze einen zweipoligen Schalter anzubringen, der eine Mindestöffnung von 3 mm zwischen den Kontakten hat, der Belastung angepasst ist und den geltenden Normen entspricht.

BETRIEBSANLEITUNG:

STEUEREINHEIT

Für einen optimalen und wirksamen Gebrauch des Produkts empfeihlt es sich, die Haube für eine Minute laufen zu halten, bevor man zu kochen beginnnt und den Betrieb mindestens 15 Minuten aufrecht zu erhalten, nachdem das Kochen beendet wurde oder zumindest bis zum vollkommenen Verschwinden von Dampf und Gerüchen. Zum Starten der Haube den Steuerungstyp identifizieren und danach die entsprechenden Anleitungen befolgen:

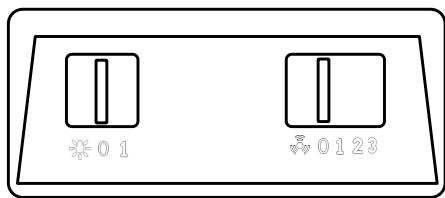

SLIDER:

• Cursor (A) ON/OFF Beleuchtung
• Cursor (B) mit vier Positionen:

0

OFF Motor

123

ON/Drehzahlregelung

ELEKTROMECHANISCHE BEDIENTAFEL:

Taste ON/OFF Beleuchtung

0

Taste OFF Motor

123

Taste zum Einsatz/ für die Regulierung der Geschwindigkeit der Haube

(A)
(B)

KNOPFE:

• Knopf (A): ON/OFF Beleuchtung (0-1)
• Knopf (B):

0

Position OFF Motor

123

Geschwindigkeitsregelung der Haube

Aktivierung der zeitlich gesteuerten Intensivstufe

(A)
(B)

Funktion der zeitlich gesteuerten Intensivstufe:

Die zeitlich gesteuerte Intensivstufe ist der Betriebsmodus, in dem die Haube für einen begrenzten Zeitraum ihre höchste Leistung abgibt. Die Aktivierung der zeitlich gesteuerten Intensivstufe der Haube erfolgt, indem man den Knopf (B) im Uhrzeigersinn in Position 3 stellt. Sobald die zeitlich gesteuerte Intensivstufe aktiviert ist, kehrt der Knopf automatisch wieder in die Position 3 zurück. Die Intensivstufe kann durch erneutes Drehen des Knopfs (B), aber thismal im Gegenuhrzeigersinn, deaktiviert werden, das heißt, die noch verbleibende, programmmierte Zeit für die Intensivstufe wird nicht ausgeführrt. Am Ende der zeitlichen Begrenzung der Intensivstufe wird standardmäßig wieder die dritte Geschwindigkeitsstufe eingestellt.

KAPAZITIVE BEDIENTAFEL 2 DIGIT, 10 TASTEN

.

A

一

B

+

C

山

D

E

F

F

：

G

<

H

女

1

L

Taste	Funktion	Bildschirm
A	Einschalten / Ausschalten des Absaugmotors.	Zeigt die eingestellte Geschwindigkeitsstufe an.
B	Senkt die Betriebsgeschwindigkeit.	Zeigt die eingestellte Geschwindigkeitsstufe an.
C	Erhöht die Betriebsgeschwindigkeit.	Zeigt die eingestelle Geschwindigkeitsstufe an.
D	Aktiviert die Intensivstufe ab einer beliebigen Geschwindigkeit auch mit ausgeschiedtem Motor, diese Geschwindigkeit ist zeitgesteuert, und am Ende der eingestellen Zeit keht das System auf die zuvor eingestellte Geschwindigkeit zurück. Diese Stufe dient zum Beseitigen der maximalen Rauchemissionen bei den Kochvorgängen.	Abwechselnde Anzeige HI
	Wenn man die Taste etwa 5 Sekunden lang gedrück hält und alle Strombelastungen ausgeschelt sind (Motor + Licht), erfolgt die Aktivierung/Deaktivierung der Sperre der Tastatur.	"--" Tastatsperre aktiviert.
E	24 h Funktion Aktiviert den Motor auf der ersten Geschwindigkeitsstufe und ermöglich einen jeder Stunde erfolgenden, 10 Minuten lang dauernden Absaugvorgang	Es wird 24 angezeigt und der Punkt unter rechts blinkt einmal je Sekunden, während der Motor in Betrieb ist. Durch Drucken der Taste erfolgt die Deaktivierung.
	Wenn man die Taste etwa 5 Sekunden lang gedrück hält und alle Strombelastungen ausgeschelt sind (Motor + Beuleuchtung), wird beim Drücken der Taste „B“ während der Bewegung der Alarm derAktivkohlefilter ausgelöst.	Zeigt 5 Sekunden lang eine Drehbewegung an. "EF" blinkt zweimal bei der Aktivierung. "EF" blinkt einem bei der Deaktivierung.
F	Funktion Delay Damit wird die automatische Ausschaltung um 30'verzögert. Diese Funktion ist für die vollkommenene Beseitigung von Restgerüchen geeignet. Sie kann aus jeder beliebigen Position gewählt werden, und die Deaktivierung erfolgt durch Drucken der Taste oder Ausschalten des Motors.	Zeigt die Betriebsgeschwindigkeit an, und der Punkt unter rechts blinkt.
G	Wenn die Taste bei ausgelöstem Filteralarm etwa 3 Sekunden lang gedrück wird, wird der Alarm zurückgestellt.	Am Ende these Vorgangs wird die zuvor angezeigte Meldung gelöscht: FF meldet die Notwendigkeit, die Metallfilter gegen das Fett zu reinigen. Der Alarm wird nach 100 effektiven Betriebsstunden der Haube ausgelöst. EF meldet die Notwendigkeit, die Aktivkohlefilter auszutauschen und auch die Metallfilter gegen das Fett zu reinigen. Der Alarm wird nach 200 effektiven Betriebsstunden der Haube ausgelöst.
H	Mit dieser Taste kann man die Beleuchungsstärke bei jedem Tastendruck stufenweise reduzieren.
1	Schaltet die Beleuchungsanlage mit maximaler Stärke ein und aus.
L	Bei jedem Tastendruck wird die Stärke der Beleuchting stufenweise erhöht.

Befehl Bedientafelsperre: Die Bedientafel kann gespeert werden, zum Beispiel, um die Reinigung der Glasoberfläche auszuführen, wenn die Beleuchtung und der Motor der Haube ausgeschaltet sind. Wenn die Taste D 5 Sekunden lang gedrückt wird, kann man die Tastensperre aktivieren oder deaktivieren, die diesbezügliche Bestätigung lautet immer

"---" Tastensperre aktiviert.

KAPAZITIVE BEDIENTAFEL 1 DIGIT:

TASTE	FUNKTION	DISPLAY
A	EIN_/ AUSSCHALTEN DES ABSAUGMOTORS	ZEIGT DIE EINGESTELLTE GESCHWINDIGKEIT AN
B	SENKT DIE BETRIEBSGESCHWINDIGKEIT	ZEIGT DIE EINGESTELLTE GESCHWINDIGKEIT AN
C	ERHÖHT DIE BETRIEBSGESCHWINDIGKEIT AKTIIVERT DIE ZEITGESTEUERTE INTENSIVSTUFE	ZEIGT DIE EINGESTELLTE GESCHWINDIGKEIT AN BLINKEN DER ZEITGESTEUERTEN INTENSIVSTUFE
D	SCHALTET DIE BELEUCHTUNGSDANLAGE EIN UND AUS
F	AKTIVIERD PAS AUTOMATISCHE AUSSCHALTEN MIT EINER VERZÖGERUNG VON 15'	BLINKT

ELEKTRONISCHE BEDIENTAFEL SOFT TOUCH

Taste Motor OFF/Filterrücksetzung

123

Einschalttaste/Regulierung der Haubengeschwindigkeit

TastezeitlichgesteuerteIntensivstufe

ON/OFF-Taste Beleuchtung

Die zeitlich gesteuerte Intensivstufe ist der Betriebsmodus, in dem die Haube für einen begrenzten Zeitraum ihre höchste Leistung abgibt.

Die Aktivierung der Funktion wird durch das Blinken der LED angezeigt, die in Übereinstimmung mit der Taste angebracht ist. Am Ende der zeitlichen Begrenzung der Intensivstufe wird standardmäßig wieder die dritte Geschwindigkeitsstufe eingestellt.

ZUSATZFUNKTIONEN:

• ZEITGESTEUERTE AUTOMATISCHE AUSSCHALTUNG: Wenn eine der Tasten für die Motorgeschwindigkeit (2-3) zweimal gedrückt wird, wird die Funktion "Zeitgesteuerte automatische Ausschaltung" aktiviert, die nach 10 Minuten sowohl die Beleuchtung als auch den Motor der Haube ausschaltet. Die Aktivierung dieser Funktion wird durch das Blinken der LED direkt über der gedrückten Taste angezeigt.
• MELDUNG FILTER REINIGEN: Das gleichzeitige Blinken der 4 LEDs (das so programmiert ist, dass die Aktivierung alle 200 Betriebsstunden erfolgt) bedeutet, dass der Benutzer die Filter reinigen/austauschen muss.

Durch Drücken der OFF-Taste kann die Zahlung der 200 Betriebsstunden neu begonnen werden. Anmerkung: Ein nicht beabsichtigtes Drucken der OFF-Taste bevordie 200 Betriebsstunden abgelaufen sind bewirkt keine Zurückstellung der gespeicherten Stunden bis zur Reinigung der Filter. Es gehört zu den eigenen Gewohnheiten, dass alle

200 Betriebsstunden die Fettfilter gereinigt und die Aktivkohlefilter ausgetauscht werden.

ANMERKUNG: In einigen Ländern ist auch die Version mit 4 Geschwindigkeiten mit dem Nebenstehenden Layout mit folgender Taste erhältlich:

Taste zur Filterrücksetzung

FUNKTIONEN UND WARTUNG:

Vor jeder Wartung und/oder Reinigung muss die Abzugshaube immer vom Stromnetz getrennt werden.

Eine regelmäßige Reinigung gewährleistet den gute Betrieb und eine lange Lebensdauer des Geräts. Besondere Aufmerksamkeit muss den Fettfiltern und bei den reinen Filterhauben den Aktivkohlefiltern geschenkt werden.

WICTIGER HINWEIS Eine Anhäufigung von Fett im Innern der Filter befindiert die Funktionstüchtigkeit der Haube und kann außer dem Brandrisiken verursachen.

AUSSENREINIGUNG: Die Außen- und Innenreinigung der Haube muss mit einem feuchten Tuch und flüssigem, neutralem Reinigungsmittel ausgeführrt werden, wobei die Verwendung von Lösungsmitteln oder scheuernden Substanzen unbedingt vermieden werden muss. Es ist ratsam, spezielle Produkte zu verwenden und die Gebrauchsanleitung zu befolgen. Es wird empfohlen, bei der Reinigung der Haube immer in der Verlaufsrichtung des Oberflächenfinishes auf dem Stahl zu reiben.

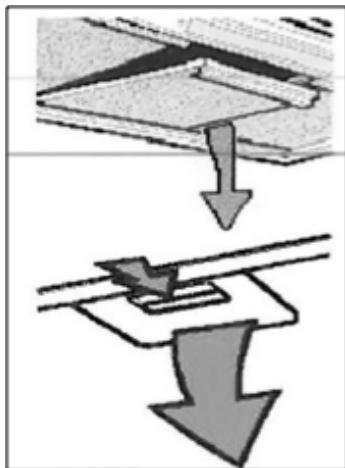

REINIGUNG DER METALLFILTER: Den fettabweisenden Metallfilter muss besondere Aufmerksamkeit geschenkt werden. Eine Anhäufigung von Fett im Innern der Filter befindert die Funktionstüchtigkeit der Haube und kann außer dem Brandrisiken verursachen.

Damit Brände verhindert werden, müssen die Filter periodisch gereinigt werden, weniger stens einmal im Monat oder noch früiger, wenn das Gerät weitereben sich benutzt wird.

Wenn man ermittelt hat, welches Modell Abzugshaube man besitzt, mussin Filter nachdemanderenherausgenommen werden, wie in den Abbildungen dargestellt. Die Filter gründlich mit neutralem Reinigungsmittel waschen, von Hand oder in der Spulmaschine. Die Filter wieder einbauen und damit darauf aufachten, dass der Griff nach außen zeigt.

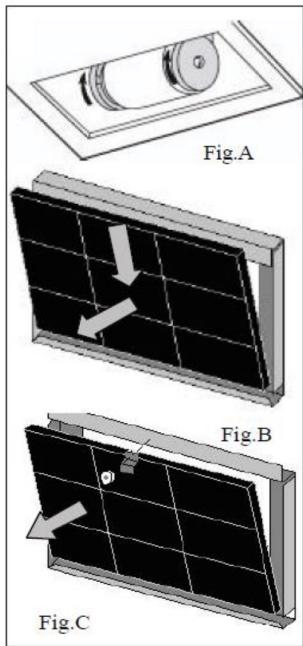

AUSWECHSELN DER AKTIVKOHLEFILTER: (Für die Ausführung mit reiner Filterfunktion)

Die Aktivkohlefilter sind in der Lage, Gerüche zurückzuhalten, solange die Aktivkohle ihre Sattigung noch nicht erreicht hat. Sie sind nicht waschbar und können nicht regeneriert werden. Daher müssen sie mindestens einmal alle sechs Monate - oder bei besonders intensivem Gebrauch der Abzugshaube früiger - ausgewechselt werden. Vor den Eingriffen sicherstellen, dass die Abzugshaube vom Stromnetz getrennt ist. Um die Aktivkohlefilter erreichen zu konnen, müssen die Metallfilter wie oben gezeigt entfern werden. Mithilfe der Abbildungen den zur Abzugshaube gehörenden Satz Aktivkohlefilter ermitteltn.

Bei Scheibenfiltern müssen die zwei Filter ledigious um 90^ gedrecht (siehe Abb. A) und dann aus ihrem Sitz genommen werden.

Im Falle von mit Federn befestigten Patronenfiltern (Abb. B) muss der notwendige Druck ausgeübt werden, um den Widerstand der Feder zu bewältigen und den Filter herauszuziehen.

Bei mit für die Befestigung mit Bügeln und Gewindeknäufen ausgestatteten Patronenfiltern (Abb. C) schraubt man den Knauf auf, entfernt den Befestigungsbügel und zieht den Aktivkohlefilter Heraus. Die Aktivkohlefilter und die Metallfilter gegen das Fett wieder montieren, indem das Verfahren in umgekehrter Richtung ausgeführrt wird.

AUSWECHSELN DER LAMPEN:

Vor jeder Wartung und/oder Reinigung muss die Abzugshaube immer vom Stromnetz getrennt werden.

Je nach Modell kann die Abzugshaube verschiedene Beleuchtungsarten besitzen: LEDs oder Halogenleuchten.

a) LEDs: Die LED-Leuchtquellen garantieren eine hohe Betriebsstundenzahl. Wenn sie aufgrund eines Verschleibes oder Defekts ausgewechselt werden müssen, ist der gesamte Strahler zuersetzen. In dieser Fall den qualifizierten technischen Kundendienst kontaktieren. Dieses Gerät verfügbar gemäß der Norm EN 60825-1 über eine weitere LED-Leuchtquelle der Kasse 1M: 1994 + A1:2002 + A2:2001; maximal abgegebene optische Leistung @439nm: 7μW. Nicht mit optischen Instrumenten direkt ins Lichtblicken (Fernrohr, Vergroßerungsglaser.....).
b) Halogen: Lampe mit G4-Anschluss, Leistung 20W und Spannung 12V. Zum Auswechseln der Lampe mit einem Schraubendreher den Haltering für die Scheibe des Strahlers entfernen. Nach dem Abnehmer der Glasscheibe die defekte Lampe aus dem Sitz entfernen und die neue Lampe einsetzen. Die Glasscheibe des Strahlers wieder montieren und mit dem Ring blockieren.

ENTSORGUNG VON ELEKTROSCHROTT:

Gemäß Article 26 des Gesetzesdekrets Nr. 49 vom 14. März 2014 über die "Umsetzung der Richtlinie 2012/19/EU bezüglich des Elektroschrofts und Elektronikschrofts" ist Folgendes zu beachten:

Das Symbol der durchgestruchenen Mülltonne auf dem Gerät oder auf seiner Verpackung weist daraufhin, dass diesen Produkt am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll entsorgt werden darf.

Aus thisem Grund muss der Benutzer das Gerät am Ende seiner Lebensdauer zu geeigneten lokalen Sammelstellen für elektrotechnische und elektronische Abfälle bringen.

Alternative dazu kann das zu entsorgende Gerät beim Kauf eines neuen, gleichwertigen Geräts dem Fachhändler übergeben werden.

Elektronische Produkte mit Abmessungen unter 25 cm konnen außer dem zur Entsorgung bei Fachhändern von elektronischen Produkten mit einer Verkaufsfläche von mindestens 400m^2 abgegeben werden, ohne dass die Verpflichtung zum Kauf eines neuen Produkts besteht.

Die angemessene getrennte Müllsammlung zur Gewährleistung des anschließenden fachgerechten Recyclings und der umweltfreundlichen

Entsorgung des Altgerätesträgt dazu bei, dass etwaige negative Einflüsse auf Umwelt und Gesundheit vermieden und Materialien des Gerätes wieder verwertet und/oder recycliert werden können.

smeg

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

ADVARSLER!

INSTALLATION

• Drejeknap (A): ON/OFF belysning (0-1)
• Drejeknap (B):

Position OFF motor

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

ADVERTENCIAS!

INSTALACION

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

OSTRZEŽENIA!

INSTALACJA

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

ADVERTÉNCIAS!

INSTALAÇÃO

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

WAARSCHUWINGEN!

INSTALLATIE

ELEKTRISCHE AANSLUITING

Bedienungsanleitung (DE)

For enkel montering anbefaler vi at du ffolger du fremgangsmåten under:

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

Bedienungsanleitung (DE)

Instruktionsfichte (SE)

Ohjekirja (FI)

VARNINGAR!

INSTALLATION

BYTE AV KOLFFILTER: (Endast für den filtrerande versionen)

Bedienungsanleitung (DE)

Instruktionshandbo (SE)

Ohjekirja (FI)

VAROITUKSET!

ASENNUS

• Nuppi (A): Valaistus ON/OFF (0-1)
• Nuppi (B):

Moottorin OFF-tila
