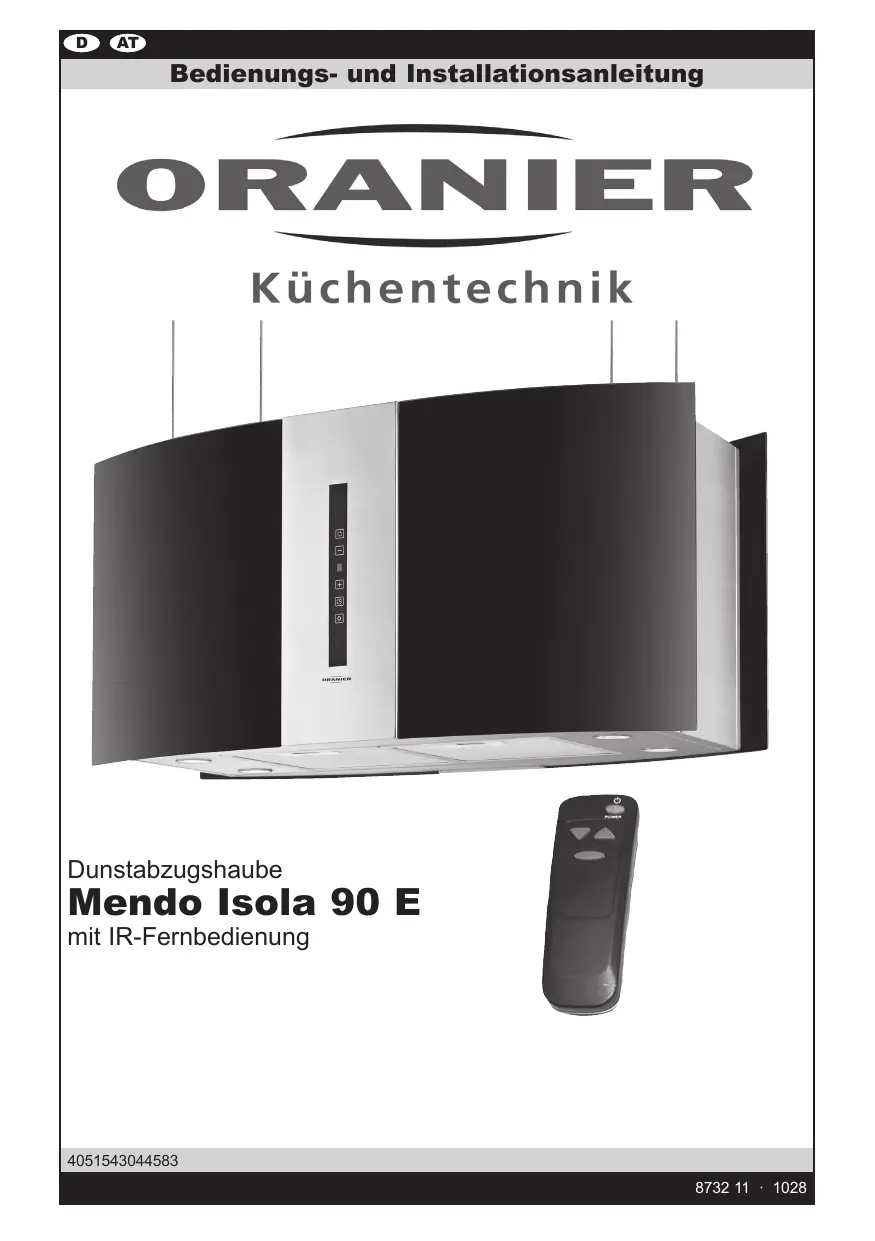

Bedienungs- und Installationsanleitung Dunstabzugshaube Mendo Isola 90 E mit IR-Fernbedienung

Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! Sicherheitshinweise

ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Ihr Gerät im Überblick

Bedienung der Haube Bedieneinheit/Fernbedienung Welche Leistungsstufe soll gewählt werden? Metallfettfilter-Sättigungsanzeige "C" löschen

Elektronische Steuerung Gerätemotor ein-/ausschalten Leistungsregelung Beleuchtung ein- / ausschalten

Wartung, Reinigung und Pflege Wartungsintervalle Reinigung der Haube Metallfettfilter reinigen Aktivkohlefilter austauschen Halogenlampe austauschen

Im Falle einer Störung

Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein: Kundendienst-Anforderung eMail [e-mail] Telefon 0 2771 / 2630-355 Telefax 0 2771 / 2630-359 Ersatzteil-Anforderung eMail [e-mail] Telefon 0 2771 / 2630-355 Telefax 0 2771 / 2630-359 Alle Dienste sind erreichbar Mo - Do 8.00 - 17.00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per eMail oder Telefax mit. Ländervertretungen: Österreich ORANIER Niederlassung Österreich Blütenstraße 15/4 A-4040 Linz eMail Telefon Telefax [e-mail] [phone] [phone] CE-Konformitätserklärung Diese Gerät ist nur für die Verwendung zum privaten Gebrauch geeignet. Jegliche andere Verwendung des Gerätes ist unzulässig. Die in diesem Benutzerhandbuch verwendeten Darstellungen sind schematisch und modellabhängig.

Montage der Haube Wichtige Hinweise Übersicht Lieferumfang Montage Umluftblech Deckenmontage Befestigung der Glasblenden Einsetzen von Fett- und Umluftfilter Netzanschluss herstellen Inbetriebnahme

Hinweise zur Verringerung der Umwelteinflüsse

Produktdatenblatt nach EU-Verordnung 65/2014 und 66/2014

Dunstabzugshauben im Abluftbetrieb Tipps und Tricks

Dunstabzugshauben im Umluftbetrieb Tipps und Tricks

Hinweise zur Entsorgung

Sicherheitshinweise zum Gebrauch

• Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf.
• Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt.
• Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern.
• Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden. Bei offenen Gasflammen können Teile der Dunstabzugshaube durch die aufsteigende starke Hitze beschädigt werden.
• Flambieren unter der Dunstabzugshaube ist wegen der Brandgefahr nicht erlaubt. Die aufsteigende Flamme kann das im Filter abgelagerte Fett entzünden.
• Frittieren oder das Arbeiten mit Ölen oder Fetten unter der Dunstabzugshaube darf wegen der Brandgefahr nur unter ständiger Beaufsichtigung durchgeführt werden. Bei bereits mehrfach verwendetem Öl steigt das Risiko der Selbstentzündung!
• Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie könnten einen Brand auslösen und die Metallfettfilter oder sonstige Teile beschädigen. Ausgenommen ist die sachgemäße Benutzung eines Gasherdes.
• Aus Sicherheitsgründen muss der Abstand zwischen Haubenunterseite und Kochfläche bei Elektrokochstellen mindestens 65 cm und bei Gaskochstellen mindestens 75 cm betragen. VORSICHT! Berührbare Teile können heiß werden, wenn sie mit Kochgeräten genutzt werden.

Sicherheitshinweise zu Wartung, Reinigung und Pflege:

• Bei allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen oder die entsprechende Sicherung im Haussicherungskasten ausschalten.
• Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden.
• Bei Nichtbeachtung der Wartungs- und Reinigungsarbeiten besteht infolge von Fettablagerungen Brandgefahr!
• Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Bei eigenmächtigem Eingriff erlöschen alle Haftungsund Gewähr leistungsansprüche.

Ihr Gerät im Überblick Modell „Mendo Isola 90 E“

Drahtseil-Aufhängung Glasblende Aktivkohlefilter Haubenkörper Konsole mit Bedieneinheit Metallfettfilter LED-Leuchten

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen (siehe Hinweis Seite 26).

Bedienung der Haube (Touchcontrol) Anzeige Gerät Ein/Aus Nachlaufautomatik Verringern Erhöhen Beleuchtung Ein/Aus Abb. 2: Bedieneinheit (Touchcontrol) Bedieneinheit (Touchcontrol) Die Bedieneinheit befindet sich an der Front des Gerätes; sie ist benutzerfreundlich gestaltet und einfach zu handhaben (Abb. 2). Die Bedieneinheit verzichtet auf bewegliche Schalter und Regler. Die Steuerung erfolgt durch leichtes Berühren der entsprechenden Schalt- bzw. Regelflächen (Touchcontrol). Welche der 3 Leistungsstufen soll gewählt werden? Die Leistung des Gerätes soll den anfallenden Koch- und Bratendünsten angepasst werden, d.h. bei geringem Dunst sollte eine geringe bzw. bei starkem Dunst eine höhere Leistungsstufe gewählt werden: Für den Dauerbetrieb stehen 3 Normalstufen zur Verfügung ("1" = kleine Leistung, "2" = normale Leistung, "3" = hohe Leistung). Zusätzlich kann dieses Gerät auch sehr bequem über die mitgelieferte IR-Fernbedienung gesteuert werden: Abb. 2a: IR-Fernbedienung Gebläseleistung verringern Vorübergehend lässt sich eine Intensivstufe (blinkende Anzeige "4") für höchste Absaugleistung zuschalten (für maximal 5 Min., danach schaltet die Elektronik wieder automatisch zurück auf Leistungsstufe "3"). Bitte beachten Sie, dass Sie das Gerät bereits zusammen mit der Kochstelle einschalten, damit sich ein Luftstrom aufbauen kann. Dies wirkt sich positiv auf die Absaugleistung aus. Nach dem Kochen sollte das Gerät noch etwas nachlaufen, damit die restlichen Gerüche und verbleibende Restfeuchtigkeit abgezogen werden können. Gerätemotor ein-/ ausschalten Gebläseleistung erhöhen Das Gebläse schaltet sich selbsttätig 2 Stunden nach dem Einschalten bzw. der letzten Änderung der Leistungsstufe aus. Beleuchtung ein-/ ausschalten Metallfettfilter-Sättigungsanzeige „C” löschen Wenn in der Anzeige der Buchstabe „C” angezeigt wird, muss der Metallfettfilter (6) gereinigt werden. Nach erfolgter Reinigung die Anzeige „C” löschen. Zum Löschen der Anzeige „C” die Schaltfläche so lange berühren, bis in der Anzeige „E” erscheint.

Bedienung der Haube (Touchcontrol) Elektronische Sensor-Steuerung (Touchcontrol) Die Gebläsesteuerung und die Helligkeitsregelung der Arbeitsplatzbeleuchtung erfolgen über die Sensorflächen des Bedienfeldes. Die Anzeige informiert Sie über eingestellte Werte und Betriebszustände. Gerätemotor ein- / ausschalten Durch einfaches Berühren dieser Schaltfläche wird der Gebläsemotor ein- bzw. ausgeschaltet. Nach dem Einschalten arbeitet das Gebläse in Leistungsstufe "2" (Anzeige). Leistungsregelung Die Leistungsregelung erfolgt bei eingeschaltetem Motor durch die Berührung der Regelflächen „+” (zum Erhöhen) und „-” (zum Verringern). Kurzes Antippen ändert jeweils um eine Leistungsstufe. Das Verweilen auf der Schaltfläche verändert die Leistungstufe fortlaufend bis zur niedrigsten bzw. höchsten Leistungsstufe. Die gewählte Leistungsstufe (1,2,3) wird angezeigt. Bitte beachten Sie: Leistungsstufe „4” (Intensivstufe) wird nach fünf Minuten automatisch in Stufe 3 zurückgeschaltet. Nachlauf-Automatik Das Gerät verfügt über eine Nachlauf-Automatik, welche den Gerätemotor und die Beleuchtung nach 15 Minuten automatisch ausschaltet. Die Nachlauf-Automatik sollte immer nach dem Kochen aktiviert werden, um den verbliebenen Restdunst aus der Küche zu entfernen. Zum Einschalten der Nachlauf-Automatik die Schaltfläche antippen. Die eingestellte Leistungsstufe in der Anzeige beginnt zu blinken. Diese Funktion wird durch Antippen der Schaltfläche abgebrochen oder sobald Sie das Gerät ausschalten. Beleuchtung ein-/ ausschalten Die Beleuchtung wird durch Antippen dieser Schaltfläche (Lampen an / aus) ein- bzw. ausgeschaltet.

Wartung, Reinigung und Pflege

Metallfettfilter reinigen Netzstecker ziehen bzw. die Sicherung ausschalten! ACHTUNG: Abnehmen der Metallfettfilter Die Metallfettfilter befinden sich an der Unterseite des Haubenkörpers. Griffleiste leicht zur Haubenmitte hin drücken (1, Abb. 3) und anschließend Metallfettfilter schräg nach unten herausziehen (2, Abb. 3). Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netzstecker zu ziehen bzw. die Sicherung auszuschalten oder herauszuschrauben! Abb. 3 Wartungsintervalle Eine regelmäßige Wartung der Dunstabzugshaube ist unbedingt erforderlich, um die Leistungsfähigkeit des Gerätes über einen langen Zeitraum zu gewährleisten. Wenn Metallfettfilter mit Fett- und Schmutzpartikeln zugesetzt sind, wird die Funktion des Gerätes stark beeinträchtigt. Innerhalb der Dunstabzugshaube und des Abluftsystems kann es zu unnötigen Fettablagerungen kommen, was im Laufe der Zeit zu einem erhöhten Brandrisiko führen kann. Aktivkohlefilter sind weder wasch- noch regenerierbar. Deshalb müssen Aktivkohlefilter in regelmäßigen Abständen ausgetauscht werden. Ersatz-Aktivkohlefilter können Sie bei Ihrem Fachhändler beziehen.

• Reinigungsintervall der Metallfettfilter: alle 2-3 Wochen, entsprechend der Gebrauchshäufigkeit, oder spätestens, wenn die MetallfettfilterReinigungsanzeige "C" in der Leistungsanzeige erscheint. Reinigung
• Metallfettfilter in heißem Spülwasser gut einweichen, dann mit einer weichen Bürste reinigen und anschließend mit heißem Wasser gut ab brausen. Eventuell den Vorgang wiederholen.

• Austauschintervall von Aktivkohlefiltern: (nur bei Umluftbetrieb) alle 3-6 Monate, entsprechend der Gebrauchshäufigkeit.

• Metallfettfilter können auch in der Geschirrspülmaschine bei einem Normalprogramm mit ca. 55°C gereinigt werden. Die Reinigungs- und Wartungsintervalle sollten generell eingehalten werden, damit sich der Fettdunst nicht an Küchenwänden und -möbeln niederschlagen kann. Hinweis Wenn Metallfettfilter nicht regelmäßig gereinigt werden, setzen sich auch Aktivkohlefilter schneller zu und das Gerät verliert an Leistungsfähigkeit. Beim Reinigen von Metallfettfiltern bitte darauf achten, dass das Gitter nicht beschädigt wird. Durch häufiges Reinigen oder die Verwendung von aggressiven Reinigungsmitteln können Farbveränderungen auftreten. Diese haben keinen Einfluss auf die Filterfunktion und sind kein Reklamationsgrund! Reinigung der Haube
• Netzstecker ziehen bzw. die Sicherung ausschalten!
• Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden! Nach der Reinigung die trockenen Metallfettfilter mit der Hinterkante voraus hinten in den Filterrahmen der Haube einsetzen. Filter nach oben klappen, Griffleiste kurz betätigen und Fettfilter in endgültiger Lage einrasten lassen.

• Unsachgemäße Reinigung von Edelstahl-Oberflächen führt zu Farbveränderungen und Beschädigungen der Oberflächen! Außenflächen der Dunstabzugshaube sollten mit einem milden Reinigungsmittel (z.B. Spülmittel) und einem weichen Tuch gereinigt und trockengerieben werden. Aggressive Reinigungsmittel, wie z.B. Essigreiniger, Scheuermittel, Schleifgranulat und spitze Gegenstände beschädigen die Oberfläche des Gerätes und sollten daher keinesfalls verwendet werden.

Aktivkohlefilter austauschen ACHTUNG: Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netzstecker zu ziehen bzw. die Sicherung auszuschalten oder herauszuschrauben! Aktivkohlefilter Filter-Typ KSC 800

1. Netzstecker ziehen bzw. Sicherung ausschalten!

2. Der Aktivkohlefilter ist nach Entfernen der Metallfettfilter sichtbar und zugänglich.

Abb. 4a: Ansicht von unten, rechter Metallfettfilter abgenommen.

3. Nach der Entnahme der neuen Filterkassette aus der

Verpackung sollte das enthaltene Granulat durch Schütteln gleichmäßig verteilt werden. Abb. 4b

4. Mit beiden Daumen zwei Befestigungsklippse zur

Filtermitte drücken um den Aktivkohlefilter zu entriegeln (Abb. 4b, 4c).

5. Aktivkohlefilter herausklappen und entnehmen.

6. Das Einsetzen der neuen Filter geschieht in umgekehrter Reihenfolge.

Abb. 4c Hinweis Bei Umluftbetrieb sollte die Dunstabzugshaube nach Beendigung des Kochvorganges zum Nachtrocknen des Kohlefilters für etwa 10 bis 15 Minuten eingeschaltet werden. Bei diesem Gerät bietet es sich an, zu diesem Zweck die praktische Nachlaufautomatik zu verwenden. Siehe dazu auch Abschnitt "Bedienung der Haube". Im Umluftbetrieb erhöhen sich der Geräuschpegel der Dunstabzugshaube merklich. Dies ist verursacht durch den Aktivkohlefilter, der einen zusätzlichen Widerstand für die Luft darstellt. Daher stellt ein erhöhter Geräuschpegel im Umluftbetrieb keinen Reklamationsgrund dar.

LED-Leuchtmittel austauschen Durch die Verwendung von LED-Strahlern als Arbeitsplatzbeleuchtung wird ein Austausch von defekten Leuchtmitteln höchst unwahrscheinlich. Lebensdauer, Zuverlässigkeit und Energieeffizienz liegen um Größenordnungen über jedem herkömmlichen Leuchtmittel, sei es Halogen, Leuchtstoffröhre o.ä. Sollte es doch einmal zu einem Ausfall der Leuchtmittel kommen, bitte wie folgt vorgehen: Abb. 5a ACHTUNG: Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netzstecker zu ziehen bzw. die Sicherung auszuschalten oder herauszuschrauben! Das Austausch-Leuchtmittel muss diese elektrischen Werte aufweisen: 230 V, 2,8 W, GU10 oder GZ10. Entfernen Sie die Metallfettfilter (Abb. 5a). Drücken Sie den Metallbügel (A) der der Lampenfassung nach unten und nehmen Sie das Leuchtmittel (B) nach einer Vierteldrehung gegen den Uhrzeigersinn heraus (Abb. 5b). Neues Leuchtmittel (Hochvolt-LED-Leuchte 230 V / 2,8 W / GU10 oder GZ10) durch eine Vierteldrehung im Uhrzeigersinn einsetzen. Abb. 5b So wird das Leuchtmittel entnommen: (Abb. zeigt ähnliches Modell)

Im Falle einer Störung Ein LED-Strahler ist ausgefallen: Die Haube funktioniert überhaupt nicht:

• Bitte tauschen Sie den LED-Strahler aus. Lesen Sie dazu bitte den Abschnitt „LED-Leuchtmittel austauschen”.

• Wurde eventuell die Sicherung in der Hausinstallation ausgelöst? Stromversorgung der Haube bzw. Hauptsicherung überprüfen.
• Ist der Netzstecker eingesteckt? Alle LED-Strahler sind ausgefallen:

• Ziehen Sie den Netzstecker, um die Steuerelektronik in den Ausgangszustand zurückzusetzen. Warten Sie etwa 15 - 20 Sekunden, bevor Sie den Netzstecker wieder einstecken. Alternativ können Sie auch die entsprechende Netzsicherung für den o.g. Zeitraum aus- und dann wieder einschalten.

• Bei einem Kurzschluss eines LED-Strahlers spricht die Schmelzsicherung an. In diesem Fall die defekte Schmelzsicherung durch eine neue Sicherung mit dem gleichen Wert ersetzen. Der Sicherungshalter befindet sich in der schwarzen Elektronikbox (Abb. 6, Pfeil). ACHTUNG: Die Leistung ist unzureichend / erhöhtes Betriebsgeräusch: Die Schmelzsicherung darf nur vom Hersteller oder seinem Kundendienst ausgewechselt werden!

• Ist der Metallfettfilter sauber?
• Die Aktivkohlefilter sollten nicht älter als 6 Monate sein. ACHTUNG: Sollte die Leistung immer noch nicht zufriedenstellend sein, wenden Sie sich bitte an unseren Kundendienst. Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netzstecker zu ziehen bzw. die Sicherung auszuschalten oder herauszuschrauben! Abdeckkappe abschrauben, defekte Sicherung herausnehmen und durch eine neue Sicherung ersetzen. Verschlusskappe wieder aufsetzen und festdrehen. (Abb. 6) Abb. 6

Kundendienst Wichtige Hinweise Sollte am Gerät ein technischer Mangel auftreten, setzen Sie sich bitte mit dem ORANIER-Kundendienst in Verbindung:

• Aus Sicherheitsgründen muss der Abstand zwischen Haubenunterseite und Kochfläche bei Elektrokochstellen mindestens 65 cm und bei Gaskochstellen mindestens 75 cm betragen. Für Deutschland: eMail [e-mail] Telefon 0 2771 / 2630-355 Telefax 0 2771 / 2630-359

• Vor dem elektrischen Anschluss ist zu prüfen, ob die auf dem Typenschild angegebene Spannung mit der vorhandenen örtlichen Netzspannung übereinstimmt. Das Typenschild befindet sich im Inneren der Haube und wird nach dem Abnehmen der Metallfettfilter sichtbar. Für Österreich: eMail [e-mail] Telefon <43> 07 32 / 66 01 88 70 Telefax <43> 07 32 / 66 01 88 80

Abstand A: Elektrokochstelle 65 - 75 cm Gaskochstelle 75 - 85 cm Bitte beachten Sie: Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir folgende Informationen: Abb. 7 Höhe des Kochfeldes Abstand A

1. Ihre genaue Anschrift

2. Ihre Telefonnummer

(ggf. Telefaxnummer, eMail-Adresse)

3. Wann kann unser Kundendienst Sie besuchen?

4. Alle auf dem Typenschild enthaltenen Angaben

5. Kaufdatum (Kaufbeleg)

6. Eine möglichst genaue Beschreibung des

Problems oder Ihres Service-Wunsches. Garantie Ausführliche Garantie-Informationen finden Sie am Ende dieser Bedienungsanleitung.

Übersicht Lieferumfang

9 - Deckendübel Ø 10 mm für Betondecken (4x)

3 - Netzkabel mit transparenter Isolation

12 - Halterung für Drahtseil

5 - Konsole mit Bedieneinheit

13 - Fernbedienung mit Batterien 2x 1,5 V R03

7 - Einhängehaken M6 x 75 mm

15 - Rändelschrauben M4 (16x)

Abb. 9a: 4x Deckendübel Gewinde M8 x 75 mm mit Mutter M8 und Unterlegscheibe (9). Abb. 9a Abb. 9b: 4x Dübelschraube 8 mm mit Außengewinde M8 x 20; Gesamtlänge 60 mm (6). Abb. 9b Abb. 9c: 4x Einhängehaken Gewinde M6 x 75 mm (7). Abb. 9c Abb. 9d: 1x Netzanschlusskabel mit transparenter Isolation und angegossenem Schuko-Stecker (3); Netzkabel wird werkseitig fertig angeschlossen. Nutzbare Länge ca. 2 m Abb. 9d

Abb. 9e: 4x Drahtseil; Länge 1,8 m, Ø 2,0 mm (1). Abb. 9e Abb. 9f: 4x Drahthalterung mit Innengewinde M8, Gesamtlänge 50 mm (10). Abb. 9f Abb. 9g: 4x Halterung für die Drahtseile mit Befestigungsschraube (12) Abb. 9g

Die Montage der Mendo Isola wird in 4 Schritten durchgeführt.

1. Montage des Umuftbleches (8)

oberhalb des Abluftstutzens (nur bei Bedarf).

3. Befestigung der Glasblenden (2)

4. Einsetzen von Fett- und Umluftfilter

(Umluftfilter nur bei Bedarf).

1. Montage des Umuftbleches

oberhalb des Abluftstutzen Abb. 12 Blick auf die Oberseite mit aufgesetztem Umluftblech (8) (nur bei Bedarf)

Bauliche Voraussetzungen: Die Decke, an der die Haube befestigt werden soll, muss unbedingt ausreichend stabil und für die Montage geeignet sein. Die Deckenmontage muss von 2 Personen durchgeführt werden! Der Haubenkörper wird mit vier Drahtseilen (1), an deren oberen Ende eine Drahthalterung mit Innengewinde (10) angebracht ist, mit in der Decke eingesetzten Halterungen verschraubt und damit aufgehangen. Je nach Deckenbeschaffenheit kommen verschiedene Halter-Typen zur Anwendung: Abb. 10 Das Umluftblech (8; Abb. 10) lenkt die Luft oberhalb des Motorstutzens zu den Seiten um. Durch diese Umlenkung entstehen zusätzliche Verwirbelungen, die wiederum zu einer deutlichen Erhöhung des Geräuschpegels führen. Für die Montage an einer Beton- bzw. Steindecke werden 4 Schwerlastdübel Ø 10 mm (9) eingesetzt. Für die Montage an einer massiven Holzdecke bzw. Balken werden 4 Dübelschrauben 8 mm (6) eingeschraubt. Die Dunstabzugshaube kann auch ohne das Umluftblech betrieben werden. In diesem Falle sollte ein Mindestabstand von 50 cm zwischen Decke und Oberkante Haubenkörper nicht unterschritten werden. Montage Befestigen Sie das Umluftblech mit den entsprechenden Schrauben auf der Oberseite der Dunstabzugshaube (Abb.11; 12). Abb. 13 Schwerlastdübel (9) in Betondecke Haubenkörper Abb. 11 Blick auf die Oberseite und den Abluftstutzen Mitte des Haubenkörpers Abb. 14

Für alle Montagevarianten sind die notwendigen Deckenbohrungen gemäß Abbildung 14 zu erstellen:

2. Deckenmontage (Fortsetzung)

Nun das untere Ende des Drahtseiles (1) erst von oben durch die Bohrung ohne Befestigungsschraube in der Halterung für die Drahtseile (12) führen, anschließend durch die Öffnung am oberen Ende des Einhängehakens (7) und danach das Ende des Drahtseiles (1) durch die andere Bohrung mit der Befestigungsschraube wieder zurück nach oben fädeln (Abb. 18). 4 Einhängehaken M6 x 75 (7) in die dafür vorgesehenen Gewindebohrungen in den äußeren Ecken an der Oberseite des Haubenkörpers (4) mit der Hand bis zum Anschlag einschrauben und mit Kontermutter sichern (Abb. 15). Das Ende des Drahtseiles sollte danach einige Millimeter aus der Öffnung der Drahtseilhalterung ragen. Die so gebildete Schlaufe mit der Befestigungsschraube sichern. Unbedingt fest anziehen! Gleiches Verfahren gilt für alle 4 Drahtseile. Drahtseil (1) Abb. 15 Alle vier Drahtseile (1) so ablängen, dass die auf Seite 9 angegebenen Mindestabstände der Haubenunterseite zum Kochfeld eingehalten werden können. Jedes Drahtseil verfügt an einem Ende über einen angepressten Haltenippel Drahtseil (1) mit dem freien Ende voran erst durch die Drahthalterung (10) führen: Einführen des Drahtseiles von der Seite ohne Einfräsung für Maulschlüssel und hindurchziehen, bis der Haltenippel des Drahtseiles in der Drahthalterung (10) greift (Abb. 16). Halterung für Drahtseile (12) Abb. 18 Befestigungsschraube (je nach Lieferumfang Inbus oder Kreuzschlitz) Abb. 16 Einhängehaken (7) Abb. 17

3. Befestigung der Glasblenden

Die Glasblenden werden zweifach an der Oberkante verschraubt und von innen durch den Haubenkörper fixiert. Also je Glasblende 4 Rändelschrauben zur Befestigung.

Abb. 22 Abb. 19 Alle 4 Seile (1) mit der Drahthalterung (10) auf das Gewinde der jeweils verwendeten Deckenbefestigung (9) aufschrauben (Abb. 19). Dabei muss unbedingt gewährleistet sein, dass das die Einschraubtiefe des Gewindes in die Schraubmuffe mindestens 10 mm beträgt! Nach dem Einhängen aller vier Drahtseile Abstand von Geräteunterseite zum Kochfeld und waagrechte Ausrichtung des Gerätes mit einer Wasserwaage überprüfen. Eine Justierung kann problemlos über Veränderung derSchleifengröße der Drahtseile erfolgen (Abb. 20, 21). Abb. 23 Abb. 20 Nach erfolgter Einstellung Klemmschrauben unbedingt wieder fest anziehen! Abb. 24 Abb. 21 Abb. 25

Befestigung erfolgt mit Rändelschraube (16 Stück im Lieferumfang). Bei der Befestigung von innen durch den Haubenkörpen werden auf die "Rändelschraube" zusätzlich je ein Distanzhülse sowie eine Haltespange aufgesetzt (Lieferumfang je 8 Stück).

4. Einsetzen von Fett- und

Umluftfilter Siehe Beschreibung auf Seite 6 und 7. Inbetriebnahme Nach vollständiger Montage der Haube:

• Bitte alle Kartonagen aus der Haube entfernen und alle Schutzfolien auf den Edelstahlflächen abziehen.
• Einen Funktionstest durchführen (siehe Kapitel „Bedienung der Haube”).
• Dem Kunden diese Bedienungsanleitung übergeben und ihn speziell auf das Löschen der Sättigungsanzeige (Anzeige „C”) hinweisen. Netzanschluss herstellen Stecken Sie den Netzstecker des Gerätes in die Steckdose ein. Nachdem alle Montagearbeiten beendet sind, können Sie den Strom für die Steckdose der Dunstabzugshaube wieder einschalten. Abb. 26 Haltespange seitlich und von unten. ACHTUNG: Die Anschlussleitung muss im Falle einer Beschädigung durch eine neue Anschlussleitung vom Hersteller oder seinem Kundendienst ersetzt werden. Abb. 27 Befestigen der Glasblende im Inneren des Haubenkörpers. Abb. 29 Abb. 28

Hinweise zur Verringerung der Umwelteinflüsse (z.B. Energieverbauch):

Technische Daten Spannung:

• Benutzen Sie die Dunstabzugshaube in geeigneter Leistungsstufe.
• Schalten Sie den Motor der Dunstabzugshaube rechtzeitig auf eine kleinere Stufe, wenn sich der Wrasen verringert. 230 V ~ Frequenz: 50 Hz Motorleistung: 275 W

• Lassen Sie den Motor der Dunstabzugshaube nicht unnötig in Betrieb. Anzahl der Normalstufen:

• Achten Sie darauf, dass die Reinigungsintervalle der Fettfilter eingehalten werden. Anzahl der Intensivstufen:

Beleuchtung: 4 x 2,8 W (LED-Leuchte 230 V / 2,8 W / GU 10 oder GZ 10)

• Achten Sie darauf, dass das Abluftsystem über einen optimal großen Querschnitt verfügt.
• Das Abluftsystem sollte glatte Rohrinnenwände haben. Vermeiden Sie Bögen und Verengungen. Gesamtleistung: 286,2 W (Anschlusswert) Stromaufnahme: max. 1,25 A Schutzklasse: Länge Netzanschlusskabel: Abluftanschluss:

Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Mendo Isola 90 E Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten:

Jährlicher Energieverbrauch AEChood Energie-Effizienzklasse [ kWh/Jahr ] 69,5

Abluftleistung nach EN 61591 (min. Normalstufe)

Abluftleistung nach EN 61591 (max. Normalstufe)

Abluftleistung nach EN 61591 (Intensivstufe) Qintensiv [ m3/h ]

Geräusch (min. Normalstufe) LWA, min. Normalstufe [ dB ] Geräusch (max. Normalstufe) LWA, max. Normalstufe [ dB ]

Geräusch (Intensivstufe) LWA, Intensivstufe [ dB ]

Lüfter-Effizienzwert Lüfter-Effizienzklasse

Beleuchtungs-Effizienzwert Beleuchtungs-Effizienzklasse

Fettfilter-Effizienzwert Fettfilter-Effizienzklasse

Leistungsaufnahme im Aus-Zustand

Leistungsaufnahme im Bereitschaftszustand

[W] 0,38 Der Energieeffizienzklasse, dem jährlichen Energieverbrauch und der fluiddynamischen Effizienz liegen nach Anhang II der DELEGIERTEN VERORDNUNG Nr. 65/2015 DER KOMMISSION vom 01. Oktober 2013 und Anhang II der VERORDNUNG (EU) Nr. 66/2014 DER KOMMISSION vom 14. Januar 2014 folgende Werte zu Grunde: Zeitverlängerungsfaktor

1,0 Energieeffizienzindex EEIhood

61,1 Luftvolumenstrom im Bestpunkt QBEP [ m3/h ] Statischer Druckunterschied im Bestpunkt PBEP [ Pa ]

Elektrische Eingangsleistung im Bestpunkt WBEP [W] 167,9 Nennwärmeleistung des Beleuchtungssystems

[W] 11,2 398,6 Der Beleuchtungseffizienz liegt nach Anhang II der DELEGIERTEN VERORDNUNG Nr. 65/2015 DER KOMMISSION vom 01. Oktober 2013 folgende Werte zu Grunde: Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems Emiddle

Nennleistungsaufnahme des Beleuchtungssystems

Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell deutlich höher als im Abluftbetrieb. Hauptgründe sind hierfür der zusätzliche Aktivkohlefilter und der Austritt der Umluft durch die Schlitze im Teleskopschacht. Beide stellen zusätzliche Hindernisse im Abluftsystem dar und erhöhen die Betriebsgeräusche. Die Außenflächen der Dunstabzugshaube sind zu Kochbeginn deutlich kälter als der Kochdunst, daher ist es normal, dass sich, insbesondere bei Dunstabzugshauben mit großem Glasschirm, am Haubenkörper Kondenswasser bildet. Lösung: Dunstabzugshaube bereits bei Kochbeginn einschalten, auch wenn noch kein Dunst aufsteigt. Sollte sich trotzdem noch Kondenswasser bilden, diesen mit einem geeigneten Tuch aufnehmen. Die Dunstabzugshaube soll an einer gemauerten Wand befestigt werden. Holzwände / Gipskartonwände / Ständerwände o.ä. sind ungeeignet, da diese bei eingeschaltetem Gebläsemotor als Resonanzkörper wirken und dadurch hohe Betriebsgeräusche verursachen. Lösung: Steht keine gemauerte Wand zur Verfügung, sollte die Dunstabzugshaube auf einer mind. 4 cm starken Holzplatte montiert werden. Ist die gewählte Leistungsstufe der Dunstabzugshaube zu gering, kann sich Kondenswasser auf der Oberfläche der Dunstabzugshaube bilden. Lösung: Leistungsstufe erhöhen. Die Umluft ist blockiert in der Dunstabzugshaube und/ oder im Schacht (z.B. durch verdeckte Schlitze im Teleskopschacht, fehlendes Umluftset). Es sammelt sich Fett und Kondenswasser in der Dunstabzugshaube an. Lösung: Blockade beseitigen Die Schlitze vom Teleskopschacht sind nicht komplett frei und z.B. durch den Grundschacht verdeckt. Die Umluft kann nicht aus dem Dunstabzugshaubenschacht strömen. Lösung: Dunstabzugshaubenschacht ändern, damit die Schlitze frei sind. Die Dunstabzugshaube wurde nicht gemäß dem empfohlenen Abstand über dem Kochfeld montiert. Ist die Dunstabzugshaube zu niedrig montiert, sammeln sich Fett und Kondenswasser auf den Außenflächen und in der Dunstabzugshaube. Lösung: Empfohlene Einbauhöhe den Herstellerangaben entnehmen und einhalten. Das Umluftset ist nicht installiert und die Luft wird nicht zu den Schlitzen im Teleskopschacht gelenkt, sondern prallt direkt gegen die Decke. Die Luft staut sich im System und damit erhöhen sich die Betriebsgeräusche. Lösung: Umluftset installieren Nicht korrekt montierte Aktiv-Kohlefilter können Geräusche verursachen. Lösung: Setzen Sie den/ die Aktiv- Kohlefilter wie in der Bedienungsanleitung beschrieben ein. Überhängendes Vlies am Rahmen der Aktiv-Kohlefilter kann zu Pfeifgeräuschen führen. Lösung: Überhängendes Vlies am Rahmen abschneiden.

Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet.

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig!

• Entsorgen Sie dieses Gerät im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.
• Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.
• Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den örtlichen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produktes zu erhalten.
• Sortieren Sie die Verpackung vor der Entsorgung nach Materialarten wie z.B. Karton (Papier), Plastikfolie usw.
• Sie leisten damit einen wertvollen und positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen.
• Im unsortierten Siedlungsmüll könnte ein solches Gerät diesbezüglich negative Konsequenzen haben.

ORANIER-Werksgarantie

6. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie: Die ORANIER-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen. - Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel. - Falsche Größenwahl. - Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

1. Die Werksgarantie beträgt 24 Monate und beginnt

mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist.

2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss,

sachgemäßer Behandlung und Beachtung der gültigen ORANIER-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER-Gerätes unserem Kundendienst angezeigt werden. Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie. - Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeignete Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnliche Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten. - Falsche Bedienung und Überlastung und dadurch verursachte Überhitzung der Geräte, unsachgemäße Behandlung, ungenügende Pflege, unzureichende Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung). - Verschleiß der den Flammen unmittelbar ausgesetzten Teile aus Eisen und Schamotte (z.B. Stahl-, Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das ORANIER-Gerät, noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über. Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

4. Über Ort, Art und Umfang der durchzuführenden

Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen. ORANIER Küchentechnik GmbH Oranier Str. 1 35708 Haiger

5. Die für die Reparatur erforderlichen Ersatzteile

und die anfallende Arbeitszeit werden nicht berechnet.
