BEDIENUNGSANLEITUNG SERIES 5 570S-4 BRAUN

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 5 of

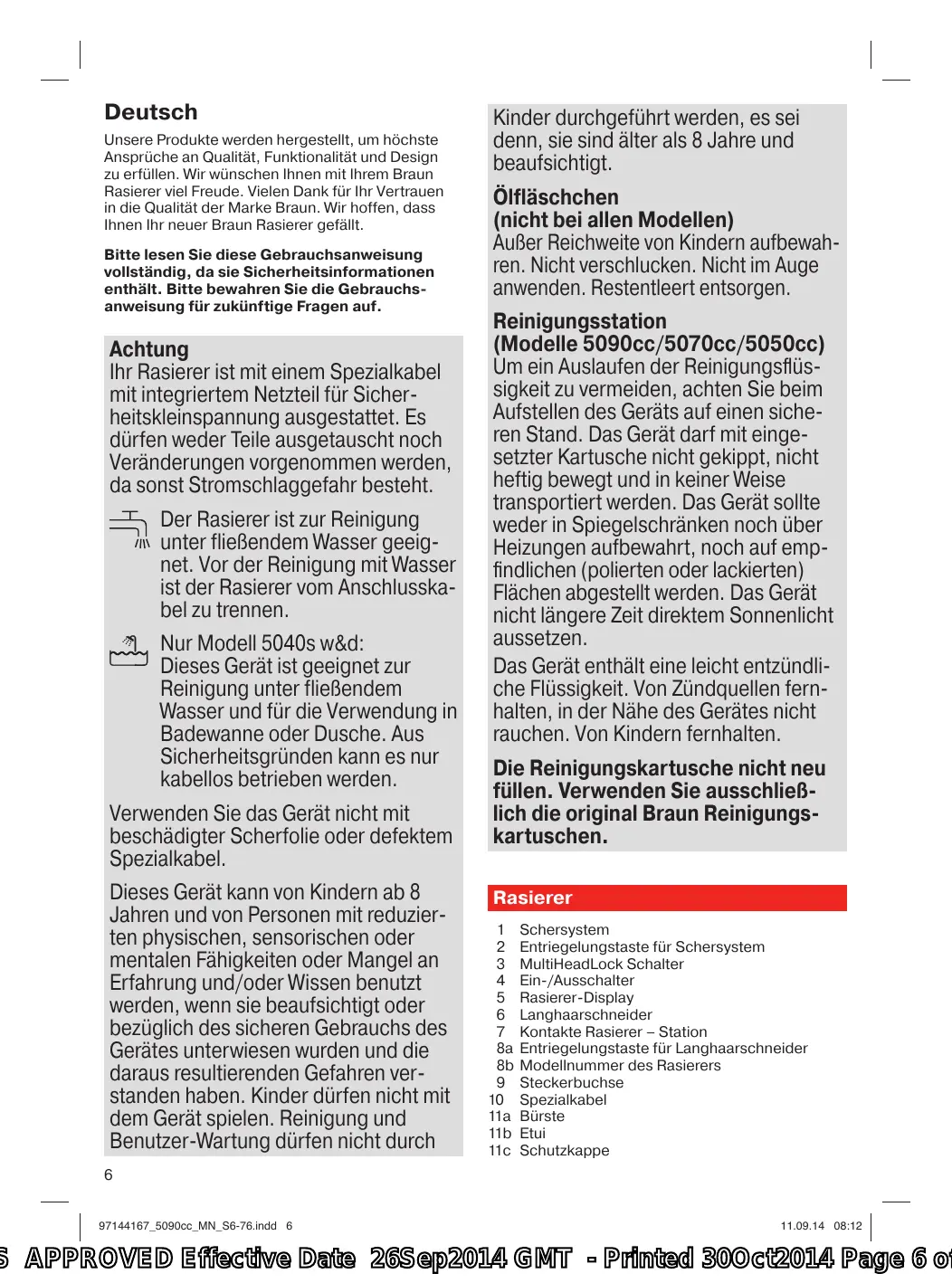

Deutsch Unsere Produkte werden hergestellt, um höchste Ansprüche an Qualität, Funktionalität und Design zu erfüllen. Wir wünschen Ihnen mit Ihrem Braun Rasierer viel Freude. Vielen Dank für Ihr Vertrauen in die Qualität der Marke Braun. Wir hoffen, dass Ihnen Ihr neuer Braun Rasierer gefällt. Bitte lesen Sie diese Gebrauchsanweisung vollständig, da sie Sicherheitsinformationen enthält. Bitte bewahren Sie die Gebrauchsanweisung für zukünftige Fragen auf.

Achtung Ihr Rasierer ist mit einem Spezialkabel mit integriertem Netzteil für Sicherheitskleinspannung ausgestattet. Es dürfen weder Teile ausgetauscht noch Veränderungen vorgenommen werden, da sonst Stromschlaggefahr besteht. Der Rasierer ist zur Reinigung unter fließendem Wasser geeignet. Vor der Reinigung mit Wasser ist der Rasierer vom Anschlusskabel zu trennen. Nur Modell 5040s w&d: Dieses Gerät ist geeignet zur Reinigung unter fließendem Wasser und für die Verwendung in Badewanne oder Dusche. Aus Sicherheitsgründen kann es nur kabellos betrieben werden. Verwenden Sie das Gerät nicht mit beschädigter Scherfolie oder defektem Spezialkabel. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch

Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und beaufsichtigt. Ölfläschchen (nicht bei allen Modellen) Außer Reichweite von Kindern aufbewahren. Nicht verschlucken. Nicht im Auge anwenden. Restentleert entsorgen. Reinigungsstation (Modelle 5090cc/5070cc/5050cc) Um ein Auslaufen der Reinigungsflüssigkeit zu vermeiden, achten Sie beim Aufstellen des Geräts auf einen sicheren Stand. Das Gerät darf mit eingesetzter Kartusche nicht gekippt, nicht heftig bewegt und in keiner Weise transportiert werden. Das Gerät sollte weder in Spiegelschränken noch über Heizungen aufbewahrt, noch auf empfindlichen (polierten oder lackierten) Flächen abgestellt werden. Das Gerät nicht längere Zeit direktem Sonnenlicht aussetzen. Das Gerät enthält eine leicht entzündliche Flüssigkeit. Von Zündquellen fernhalten, in der Nähe des Gerätes nicht rauchen. Von Kindern fernhalten. Die Reinigungskartusche nicht neu füllen. Verwenden Sie ausschließlich die original Braun Reinigungskartuschen. Rasierer 1 2 3 4 5 6 7 8a 8b 9 10 11a 11b 11c

Schersystem Entriegelungstaste für Schersystem MultiHeadLock Schalter Ein-/Ausschalter Rasierer-Display Langhaarschneider Kontakte Rasierer – Station Entriegelungstaste für Langhaarschneider Modellnummer des Rasierers Steckerbuchse Spezialkabel Bürste Etui Schutzkappe

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 6 of

Vor der ersten Rasur / Aufladen Entfernen Sie die Schutzfolie vom Rasierer-Display und schließen Sie den Rasierer mit dem Spezialkabel (10) ans Netz an. Information zum Laden und zum Gebrauch • Voll geladen kann das Gerät je nach Bartstärke und Umgebungstemperatur ca. 45 Minuten ohne Netzanschluss betrieben werden. • Die empfohlene Umgebungstemperatur zum Laden ist 5 °C bis 35 °C. Bei extrem niedrigen oder hohen Temperaturen kann es sein, dass der Akku nicht richtig geladen werden kann. Die empfohlene Umgebungstemperatur zum Rasieren und Aufbewahren ist 15 °C bis 35 °C. • Das Gerät nicht längere Zeit höheren Temperaturen als 50 °C aussetzen. • Wenn der Rasierer am Netz angeschlossen wird, kann es einige Minuten dauern, bevor sich das Display einschaltet.

Rasierer Display Ladeanzeige Das Rasierer-Display (5) zeigt den Akku-Ladezustand an. Während des Ladens: Das Batteriesymbol blinkt (5090cc: Das entsprechende Batteriesymbol blinkt). Voll geladen (der Rasierer ist am Netz angeschlossen): Das Batteriesymbol leuchtet einige Sekunden (5090cc: alle Batteriesymbole leuchten einige Sekunden).

Tipps für eine optimale Trockenrasur Für optimale Rasier-Ergebnisse empfehlen wir drei einfache Schritte: 1. Rasieren Sie sich immer, bevor Sie Ihr Gesicht waschen. 2. Rasierer stets im rechten Winkel (90°) zur Haut halten. 3. Haut straffen und gegen die Haarwuchsrichtung rasieren. MultiHeadLock Schalter (Fixierung des Scherkopfes) Für die Rasur an schwer erreichbaren Gesichtspartien (z.B. unter der Nase) ziehen Sie den MultiHeadLock Schalter (3) nach unten. Der Scherkopf kann in 5 Positionen fixiert werden. Um die Position zu wechseln, bewegen Sie ihn mit Daumen und Zeigefinger nach vorn bzw. hinten. Er rastet automatisch in die nächste Position ein. Modelle 5090cc/5070cc/5050cc: Für die automatische Reinigung in der Clean&Charge Station sollte die Fixierung des Scherkopfes gelöst werden. Langhaarschneider Zum kontrollierten Trimmen von Koteletten, Schnauzbart oder Bart, drücken Sie die Entriegelungstaste (8a) und schieben den Langhaarschneider (6) nach oben. Netzbetrieb (nur Modelle 5090cc/5070cc/5050cc/ 5030s/5020s) Wenn der Akku leer (entladen) ist, kann die Rasur auch direkt über das Spezialkabel vom Netz erfolgen.

Restkapazitätsanzeige

Wenn die Restkapazitäts-Leuchte rot blinkt, geht die Akku-Ladung zur Neige. In der Regel können Sie die Rasur noch beenden. Mit dem Ausschalten des Rasierers erinnert Sie ein Piep-Ton an den niedrigen Akku-Ladezustand.

• Sperren: Drücken Sie den Ein-/Ausschalter (4) für 3 Sekunden, dann ist der Rasierer gesperrt. Zur Bestätigung ertönt ein Piep-Ton und im Display erscheint das Schlosssymbol . Dann schaltet sich das Display aus. • Entsperren: Wenn Sie wieder für 3 Sekunden den Ein-/Ausschalter drücken, ist der Rasierer entsperrt.

Reinigungsstatus (nur Modelle 5090cc/5070cc/5050cc) Das Reinigungssymbol leuchtet auf, wenn der Rasierer in der Clean&Charge Station gereinigt werden muss.

Manuelle Reinigung des Rasierers (vgl. Abb. B/C)

Reinigung unter fließendem Wasser

Das Schlosssymbol leuchtet auf, wenn der Rasierer gesperrt wurde, um unbeabsichtigtes Einschalten zu vermeiden (z.B. bei Aufbewahrung in einem Koffer).

• Schalten Sie den Rasierer ein (kabellos) und reinigen Sie den Scherkopf unter heißem, fließenden Wasser bis alle Rückstände entfernt wurden. Sie können auch Flüssigseife (ohne Scheuermittel) verwenden. Spülen Sie den Schaum vollständig ab und lassen den Rasierer noch einige Sekunden laufen. • Schalten Sie dann den Rasierer aus und drücken die Entriegelungstaste (2), um das Schersystem (1) abzunehmen und trocknen zu lassen.

Gebrauch des Rasierers (vgl. Abb. A) Drücken Sie den Ein-/Ausschalter (4), um den Rasierer einzuschalten.

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 7 of

• Wenn Sie den Rasierer regelmäßig mit Wasser reinigen, sollten Sie wöchentlich einen Tropfen Leichtmaschinenöl auf der Oberfläche des Schersystems verteilen. Modell 9040s w&d: Reinigen Sie den Rasierer immer, nachdem Sie ihn mit Schaum benutzt haben.

Der Rasierer wird in der Clean&Charge Station automatisch geladen. Modell 5090cc: Die Clean&Charge Station analysiert den Hygienestatus und zeigt ihn über die Reinigungssymbole der Station an. Mehr Details finden Sie im Kapitel «Reinigungsprogramme».

Reinigung mit Bürste

Reinigen des Rasierers (vgl. Abb. D)

• Schalten Sie den Rasierer aus. Entfernen Sie das Schersystem (1) und klopfen es aus. Reinigen Sie die Innenseiten des Scherkopfes mit der Bürste. Das Schersystem darf nicht mit der Bürste gereinigt werden!

Wenn das Reinigungssymbol im Rasiererdisplay aufleuchtet, stellen Sie den Rasierer in die Clean&Charge Station (mit dem Kopf nach unten / Display nach vorne / Fixierung des Scherkopfes gelöst / Kontakte berühren sich / Piep-Ton). Reinigungsprogramme

Clean&Charge Station nur für Modelle 5090cc/5070cc/5050cc Die Clean&Charge Station wurde entwickelt zum Reinigen, Laden, Pflegen, Desinfizieren und Aufbewahren Ihres Braun Rasierers. 12 13 14 15 15a 16 17

Steckerbuchse Lift-Taste für Kartuschenwechsel Kontakte Station – Rasierer Clean&Charge Display Kontroll-Leuchte Start-Taste Reinigungskartusche

Inbetriebnahme der Clean&Charge Station (vgl. Abb. D) • Entfernen Sie die Schutzfolie des Clean&Charge Displays. • Verbinden Sie die Steckerbuchse (12) der Station über das Spezialkabel (10) mit dem Netz. • Drücken Sie die Lift-Taste (13) an der Rückseite der Station, um das Gehäuse zu öffnen. • Halten Sie die Kartusche (17) auf einer ebenen, festen Unterlage. • Ziehen Sie vorsichtig den Verschluss der Kartusche ab. • Schieben Sie die Kartusche in das Bodenfach, bis sie einrastet. • Drücken Sie das Gehäuse-Oberteil langsam nach unten, bis es einrastet. Laden des Rasierers in der Clean&Charge Station (vgl. Abb. D) Stellen Sie den Rasierer mit dem Kopf nach unten in die Station. Wichtig: Der Rasierer muss trocken und ohne jegliche Schaum- oder Seifenrückstände sein! Die Kontakte (7) an der Rasiererrückseite müssen die Kontakte in der Station (14) berühren. Drücken Sie den Rasierer in die richtige Position. Zur Bestätigung, dass der Rasierer korrekt in die Station eingestellt wurde, ertönt ein Piep-Ton.

5090cc: Der Hygienestatus wird ermittelt und eines der Reinigungssymbole leuchtet auf. Sparprogramm – kurze Reinigung normale Reinigung intensive Reinigung 5070cc/5050cc: Ein Standard-Reinigungsprogramm ist enthalten. Start der automatischen Reinigung Drücken Sie die Start-Taste (16), damit die Reinigung gestartet wird. Sollte die Kontroll-Leuchte (15a) nicht aufleuchten (die Clean&Charge Station schaltet nach ca. 10 Min. in den Stand-by), drücken Sie die Starttaste zweimal, sonst startet der Reinigungsprozess nicht. Für beste Rasur-Ergebnisse empfehlen wir nach jeder Rasur zu reinigen. Jedes Reinigungsprogramm besteht aus mehreren Zyklen, in denen Reinigungsflüssigkeit durch den Scherkopf gespült wird. Je nach Clean&Charge Modell und/oder ausgewähltem Programm, dauert die Reinigung bis zu 3 Minuten. Während dieser Zeit blinkt die Kontroll-Leuchte. Lassen Sie den Rasierer zum Trocknen in der Station. Es dauert einige Stunden – je nach klimatischen Gegebenheiten – bis die Restfeuchte verdunstet ist. Danach ist der Rasierer bereit für den Gebrauch. Nachdem die Reinigung und der Ladevorgang abgeschlossen sind, schaltet sich das Display aus. Entnahme des Rasierers aus der Clean&Charge Station (vgl. Abb. E) Halten Sie die Station mit einer Hand fest und ziehen den Rasierer leicht nach vorn um ihn zu lösen. Kartuschenwechsel (vgl. Abb. F) Wenn das Symbol im Display der Clean&Charge Station permanent rot leuchtet, ist die verbleibende Reinigungsflüssigkeit noch für ca. 3 weitere Reinigungszyklen ausreichend. Wenn das Symbol rot blinkt, muss die Kartusche ausgetauscht werden (bei täglicher Benutzung ca. alle 4 Wochen).

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 8 of

Drücken Sie die Lift-Taste (13), um das Gehäuse zu öffnen. Warten Sie einige Sekunden, bevor Sie die gebrauchte Kartusche herausnehmen (um eventuelles Tropfen zu vermeiden). Verschließen Sie vor dem Entsorgen der gebrauchten Kartusche die Öffnungen mit dem Verschluss der neuen Kartusche, da die gebrauchte Kartusche verschmutzte Reinigungsflüssigkeit enthält. Die Reinigungsflüssigkeit enthält Ethanol oder Isopropanol (Einzelheiten siehe Kartusche), das sich nach Öffnen der Kartusche langsam verflüchtigt. Daher sollte eine Kartusche, falls sie nicht täglich verwendet wird, nach ca. 8 Wochen ausgetauscht werden, um eine optimale Desinfektion zu gewährleisten. Außerdem enthält die Reinigungsflüssigkeit ölige Substanzen zur Pflege des Schersystems. Diese können Rückstände auf dem Scherkopf und in der Kammer der Clean&Charge Station hinterlassen. Sie können eventuelle Rückstände einfach mit einem weichen feuchten Tuch abwischen.

Zubehör Wir empfehlen, alle 18 Monate die Scherteile Ihres Rasierers zu wechseln, um die maximale Leistung zu erhalten. Im Handel oder beim Braun Kundendienst erhältlich: • Schersystem: 52S/52B • Reinigungskartusche: CCR • Reinigungsspray

Informationen zum Umweltschutz Das Gerät enthält Akkus und/oder wiederverwertbare Elektrobauteile. Im Sinne des Umweltschutzes darf dieses Gerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden, sondern kann bei entsprechenden lokal verfügbaren Rückgabe- und Sammelstellen abgegeben werden. Die Kartusche kann im Hausmüll entsorgt werden. (D/A/CH: Bitte lokale Entsorgungsbestimmungen beachten). Änderungen vorbehalten. Elektrische Angaben siehe Bedruckung auf dem Spezialkabel.

Problembehebung / Hilfestellung Problem:

Schersystem riecht unangenehm.

1. Schersystem wird nass gereinigt. 2. Reinigungskartusche wird schon länger als 8 Wochen verwendet.

1. Bei der Nassreinigung heißes Wasser verwenden, gelegentlich Flüssigseife (ohne Scheuermittel) benutzen. Zum Trocknen Schersystem vom Rasierer abnehmen. 2. Kartusche spätestens nach 8 Wochen austauschen.

Akkukapazität hat sich deutlich verringert.

1. Schersystem ist verschlissen 1. Schersystem erneuern. und verbraucht. Bei der 2. Schersystem besonders bei Nassreinigung Rasur wird deutlich mehr regelmäßig ölen, um Verschleiß vorzubeugen. Leistung gebraucht. 2. Schersystem wird nass gereinigt und nicht geölt.

Rasierleistung hat spürbar nachgelassen.

1. Schersystem ist verschlissen. 2. Schersystem ist verstopft / zugesetzt.

1. Schersystem erneuern. 2. Schersystem in heißem Wasser mit einem Schuss Spülmittel einweichen. Danach das Schersystem gut abspülen und ausklopfen. Wenn es abgetrocknet ist, einen Tropfen Leichtmaschinenöl auf der Scherfolie verteilen.

Bei abnehmender Ladung werden Segmente der Akkukapazitätsanzeige übersprungen.

Schersystem ist verschlissen und verbraucht deutlich mehr Energie bei der Rasur.

– Schersystem erneuern. – Schersystem besonders bei Nassreinigung regelmäßig ölen, um Verschleiß vorzubeugen.

Schersystem ist feucht.

1. Die Zeit zum Trocknen nach 1. Reinigen Sie direkt nach der Rasur, damit der automatischen Reinigung ausreichend Zeit für das Trocknen bleibt. war zu kurz. 2. Reinigen Sie den Abfluss unter Zuhilfenahme 2. Der Abfluss der Reinigungseines Holzzahnstochers. station ist verstopft.

RASIERER CLEAN&CHARGE STATION Reinigung startet 1. Rasierer steht nicht richtig in 1. Rasierer noch mal richtig einstellen (Kontakte nicht, wenn die Startder Reinigungsstation. des Rasierers müssen Kontakte in der Station taste gedrückt wird. 2. Reinigungskartusche enthält berühren). zu wenig Reinigungsflüssig- 2. Neue Reinigungskartusche einsetzen. Starttaste keit (Anzeige blinkt rot). erneut drücken. Verbrauch der Der Abfluss der ReinigungsReinigungsflüssigkeit station ist verstopft. ist merklich erhöht.

– Reinigen Sie den Abfluss unter Zuhilfenahme eines Holzzahnstochers. – Wischen Sie die Wanne der Reinigungsstation regelmäßig aus.

Garantie Als Hersteller übernehmen wir für dieses Gerät – nach Wahl des Käufers zusätzlich zu den gesetzlichen Gewährleistungsansprüchen gegen den Verkäufer – eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen dieses Braun Gerät von uns autorisiert verkauft wird. Von der Garantie sind ausgenommen: Schäden durch unsachgemäßen Gebrauch (Knickstellen an der Scherfolie, Bruch), normaler Verschleiß (z.B. Scherfolie oder Klingenblock) sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen. Bei Eingriffen durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteile erlischt die Garantie. Im Garantiefall senden Sie das Gerät mit Kaufbeleg bitte an einen autorisierten Braun Kundendienstpartner. Die Anschrift finden Sie unter www.service.braun.com oder können Sie kostenlos unter 00800/27 28 64 63 erfragen. 10
