BEDIENUNGSANLEITUNG MAX LP ION

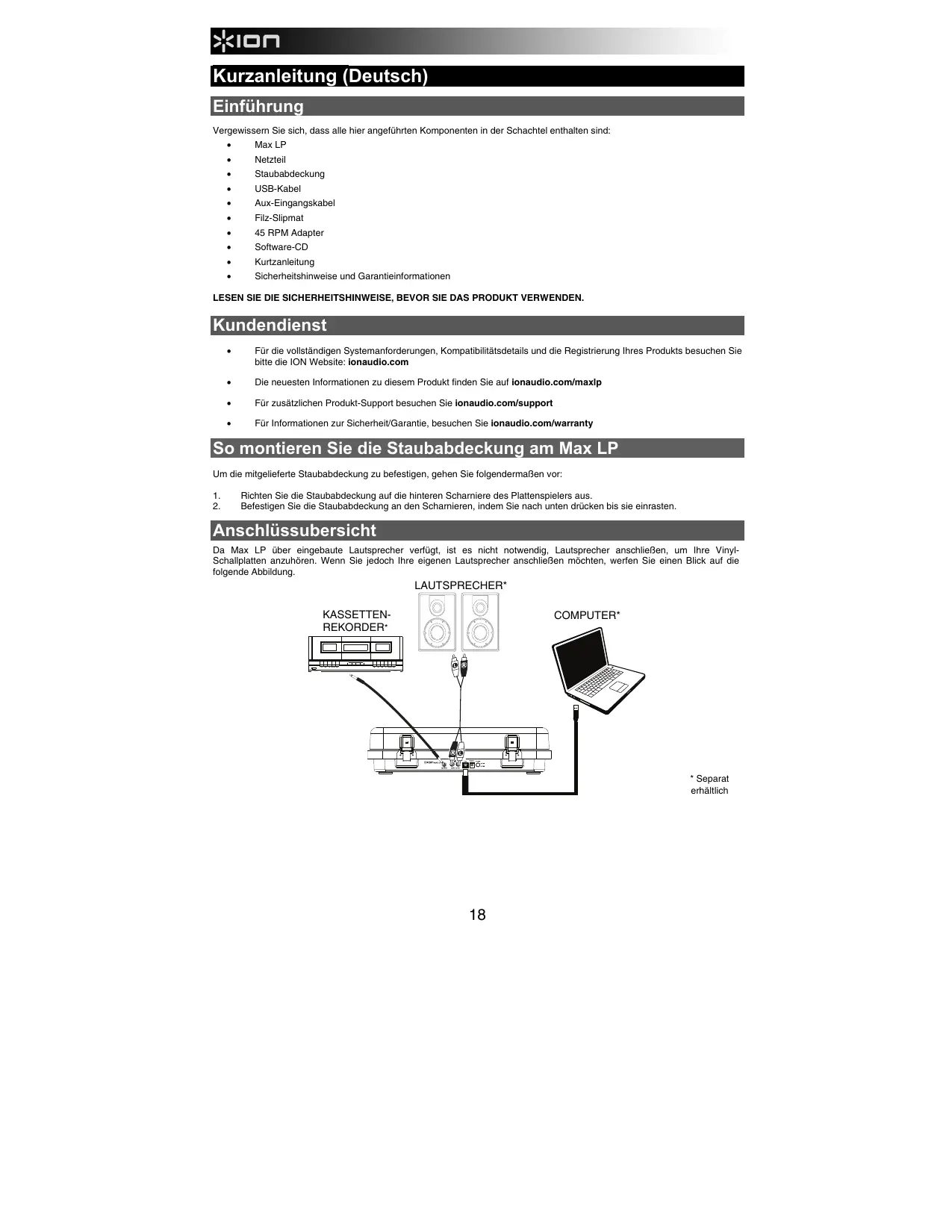

Kurzanleitung (Deutsch) Einführung Vergewissern Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind:

Sicherheitshinweise und Garantieinformationen LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN. Kundendienst

Für die vollständigen Systemanforderungen, Kompatibilitätsdetails und die Registrierung Ihres Produkts besuchen Sie bitte die ION Website: ionaudio.com

Die neuesten Informationen zu diesem Produkt finden Sie auf ionaudio.com/maxlp

Für zusätzlichen Produkt-Support besuchen Sie ionaudio.com/support

Für Informationen zur Sicherheit/Garantie, besuchen Sie ionaudio.com/warranty So montieren Sie die Staubabdeckung am Max LP Um die mitgelieferte Staubabdeckung zu befestigen, gehen Sie folgendermaßen vor:

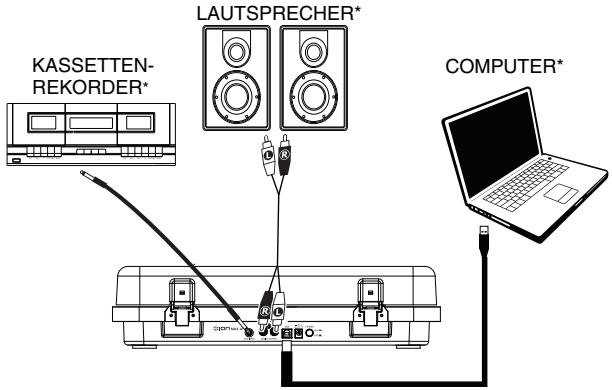

Richten Sie die Staubabdeckung auf die hinteren Scharniere des Plattenspielers aus. Befestigen Sie die Staubabdeckung an den Scharnieren, indem Sie nach unten drücken bis sie einrasten. Anschlüssubersicht Da Max LP über eingebaute Lautsprecher verfügt, ist es nicht notwendig, Lautsprecher anschließen, um Ihre VinylSchallplatten anzuhören. Wenn Sie jedoch Ihre eigenen Lautsprecher anschließen möchten, werfen Sie einen Blick auf die folgende Abbildung. LAUTSPRECHER* KASSETTENREKORDER* COMPUTER*

So verwenden Sie Max LP mit Ihrem Computer Wiedergabe Es gibt 3 Möglichkeiten, um Ihre Schallplatten mit Max LP anzuhören:

1. Sie können Ihre Musik einfach über die internen Lautsprecher des Max LP anhören.

2. Wenn Sie Ihre eigenen Stereo-Lautsprecher verwenden möchten, können Sie die Max LP Cinch-Ausgänge mit einer

Stereoanlage oder Aktivlautsprechern verbinden. Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des Max LP sind Line-Verbindungen und könnten ein Gerät mit Phono-Eingängen beschädigen. (Jeder andere standardmäßige Eingangstypus wie CD, Aux In oder Tape ist akzeptabel).

3. Sie können Ihre Platten über Ihre Computer-Lautsprecher oder über an den Computer angeschlossene Kopfhörer hören

sobald das Eingabegerät Ihrer Computer-Soundkarte auf USB PnP Audio Device oder USB-Audiogerät eingestellt wurde, je nach Windows-Betriebssystem (USB PnP-Audiogerät auf Mac OS X) und nachdem eingestellt wurde, dass das Monitoring der Audiosignale über EZ Vinyl/Tape Converter oder eine ähnliche Software vorgenommen wird (Max LP kann nicht als Wiedergabegerät für Audiosignale des Computers verwendet werden.). Siehe Abschnitt Einstellen Ihrer Computer-Soundkarte als Standard-Wiedergabegerät für weitere Details, wie die Soundwiedergabe konfiguriert werden kann. Aufnahme Sie können den ION EZ Vinyl/Tape Converter verwenden, um Musik mit Ihrem Computer aufzunehmen. Mit EZ Vinyl/Tape Converter ist es ganz einfach, Ihre Musik in digitale Dateien zu verwandeln. Nachdem Sie Ihre Schallplatten konvertiert haben, können Sie sie auf CD brennen oder auf tragbare Mediengeräte laden. Zur Installation der Software legen Sie einfach die mitgelieferte CD in Ihren Computer ein und folgen den Anweisungen auf dem Bildschirm. Besuchen Sie ionaudio.com/ezvc, um die neueste Version der EZ Vinyl/Tape Converter Software herunter zu laden oder um eine hilfreiche Anleitung zur Fehlerbehebung und zusätzliche Unterstützung zu erhalten.

Wenn Sie EZ Vinyl/Tape Converter auf Ihrem Computer installiert haben, verwenden Sie das mitgelieferte USB-Kabel, um den USB-Port des Max LP mit einem freien USB-Port Ihres Computers zu verbinden.

Um EZ Vinyl/Tape Converter auf Ihrem Computer zu öffnen, wählen Sie Startmenü > Alle Programme (Windows) oder das Anwendungen-Menü (Mac).

Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihre Aufnahme vorzubereiten. Wenn Sie aufgefordert werden, Ihre Musik zu spielen, bringen Sie den Tonarm des Max LP über die Platte und starten die Wiedergabe. Hinweis: Um sich eine Platte während der Wiedergabe anzuhören, können Sie die Lautsprecher Ihres Computers verwenden oder die Cinch-Ausgänge des Max LP an eine Stereoanlage oder Aktivlautsprecher anschließen. Max LP muss mit dem Computer verbunden sein, damit Sie mit EZ Vinyl/Tape Converter zum nächsten Schritt übergehen können.

Wenn Sie die Aufnahme beendet haben, heben Sie den Max LP-Tonarm von der Platte und setzen ihn zurück in den Arm-Clip. Funktionen

Plattenteller – Hier platzieren Sie Ihre Schallplatte.

Tonarm* – Der Tonarm kann mit der Hand oder durch Drücken des entsprechenden Hebels angehoben und abgesenkt werden. Bitte beachten Sie, dass der Tonarm aus der Ruhestellung (auf dem Arm-Clip) entfernt werden muss, damit der Drehtellermotor aktiviert wird. Wenn der Tonarm wieder in seine Ruheposition gebracht wird, schaltet sich der Motor des Drehtellers aus. Wenn Autostop aktiviert ist und der Tonarm wieder in seine Ruheposition gebracht wurde, schaltet sich der Motor des Drehtellers aus.

Arm-Clip – Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entsperrt ist.

Hebel – Hebt und senkt den Tonarm.

33 / 45 / 78 RPM-Schalter – Regelt die Geschwindigkeit (RPM) des Plattentellers. Wenn die Schallplatte nicht mit der richtigen Geschwindigkeit abgespielt wird, lesen Sie den Abschnitt Fehlersuche für Lösungen. WICHTIG: Wenn das Tonabnehmersystem abgenutzt ist, können Sie ein Ersatzprodukt auf ionaudio.com/ict05rs erwerben. Wenn Sie 78 RPM Platten spielen, empfehlen wir die Verwendung einer RPM Nadel, die Sie auf ionaudio.com/ict06rs erwerben können.

45 RPM-Adapterhalterung – Sichert den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sie ihn bitte in diese Haltevorrichtung. WICHTIG: Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden. Autostop-Schalter – Dieser Schalter schaltet Autostop an oder aus. Wenn Autostop eingeschaltet ist, wird der Plattenteller zu rotieren beginnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte

• WICHTIG: Ein(e) Tonabnehmer/Nadel kann bei der ION das Ende erreicht hat. (Wenn Autostop ausgeschaltet Audio-Ersatzteilabteilung unter der parts@ionaudio.com ist, wird sich der Plattenteller immer und unabhängig von erworben werden. Wahlweise können Sie auch der Position des Tonarms drehen.) ionaudio.com/products/accessories besuchen Hinweis: Wenn Ihre Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der ** WARNUNG: Die Cinch-Ausgänge sind line-pegel. Regel auch für 45 RPM Schallplatten empfohlen. Bitte nur verbinden um line-pegel Eingängen. Sie könnten beschädigen Ihre Empfänger wenn Sie Tonabnehmerkopf – Der ION Tonabnehmerkopf mit Verbindung Die Cinch-Ausgänge des Max LP sind Keramisch-Tonabnehmer und Nadel. Entfernen Sie die zu einem Phono-Eingängen. Kunststoffabdeckung von der Nadel bevor Sie eine Platte abspielen.

Lautsprecher – Hören Sie die Musik Ihrer gespielten Schallplatte.

Lautstärke – Regelt den Audio-Ausgangspegel der internen Lautsprecher und des Kopfhörerausgangs.

Kopfhörerbuchse - Schließen Sie Kopfhörer an (separat erhältlich), um Ihre Schallplatten anzuhören.

Aux-Eingang - Schließen Sie eine andere Audioquelle, z.B. einen Kassettenrekorder, an diesen 1/8" (3,5 mm)Stereoeingang an, um die Quelle digital über einen USB-Anschluss auf einen Computer zu konvertieren.

Cinch-Ausgang** – Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgespielt wird, wird an diesen Line-LevelKoaxial-Ausgang gesendet. Dieser darf nicht mit Phono-Level-Geräten verbunden werden. (Wenn Sie kein Cinch-Kabel haben, können Sie dies beim lokalen Elektronikfachhändler erwerben.)

USB-Audioausgang – Schließen Sie Ihren Plattenspieler mit dem mitgelieferten USB-Kabel an Ihren Computer an. Die USB-Verbindung sendet das Audiosignal vom Plattenspieler an Ihren Computer. Bitte beachten Sie den Abschnitt So Verwenden Sie Max LP Mit Ihrem Computer in diesem Handbuch für weitere Informationen.

Stromversorgung – Verwenden Sie den mitgelieferten Adapter, um ihn mit einer Steckdose zu verbinden.

Ein-/Ausschalter – Drücken Sie diese Taste, um Max LP ein- oder auszuschalten. Fehlerbehebung Wenn Sie Schwierigkeiten mit dem Produkt haben, lesen Sie bitte die unten aufgeführten Schritte zur Fehlerbehebung und das mitgelieferte EZ Vinyl/Tape Converter Handbuch. Ich höre keinen Ton beim Aufnehmen von Musik auf einen Computer: o Stellen Sie sicher, dass Max LP eingeschaltet und die Nadel auf der Schallplatte ist. o Stellen Sie sicher, dass Max LP in Ihrem Computer als standardmäßiges Aufnahmegerät ausgewählt ist (siehe Anleitung unten). o Stecken Sie auch das USB-Kabel, das den Max LP mit Ihrem Computer verbindet, zuerst ab und anschließend wieder ein. Stellen Sie sicher, dass die Computer-Lautsprecher eingeschaltet sind und die Lautstärke nicht stummgeschaltet ist. Versuchen Sie, die Lautstärke der eingebauten Lautsprecher mit dem Lautstärkeregler auf der Oberseite des Max LP zu erhöhen. o Wenn Sie die Lautsprecher Ihres Computers verwenden, stellen Sie sicher, dass diese Lautsprecher als standardmäßige Wiedergabe-Geräte Ihres Computer ausgewählt sind (siehe Anleitung unten). Alternativ können Sie die Cinch-Ausgänge des Max LP an eine Stereoanlage oder an Aktivlautsprecher anschließen. Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des Max LP sind LineVerbindungen und könnten ein Gerät mit Phono-Eingängen beschädigen. (Hinweis: Die Cinch-Ausgänge überwachen das Signal vom Plattenspieler, nicht das Signal Ihres Computers.) Ich kann bei der Musikwiedergabe nichts hören:

• Wenn Sie Vinylplatten spielen: o Stellen Sie sicher, dass Max LP eingeschaltet und die Nadel auf der Schallplatte ist. o Verbinden Sie die Cinch-Ausgänge des Max LP mit einer Stereoanlage oder mit Aktivlautsprechern. (Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des Max LP sind Line-Verbindungen und könnten ein Gerät mit Phono-Eingängen beschädigen.) o Stellen Sie den Lautstärkeregler am Plattenteller so ein, dass Sie die Wiedergabe Ihrer Platten durch die eingebauten Lautsprecher hören können.
• Wenn Sie Musik von Ihrem Computer spielen: o Achten Sie darauf, dass die Lautstärke Ihres Musik-Players aufgedreht ist. o Achten Sie darauf, dass die Lautstärke Ihres Computers aufgedreht ist. o Achten Sie darauf, dass die Lautsprecher Ihres Computers als standardmäßiges Wiedergabe-Gerät für Ihren Computer ausgewählt sind (siehe Anleitung unten). (Max LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Wenn ich den Plattenspieler verwende, höre ich ein Summen durch meine Lautsprecher, oder meinen Laptop

• Wenn Sie mit einem Laptop aufnehmen: o Bitte verbinden Sie den Laptop an eine geerdete Stromquelle (3 polig)
• Wenn Sie über einen Lautsprecher spielen: o Stellen Sie sicher, dass Sie das 12V 1A Netzteil verwenden, das mit Ihrem Produkt ausgeliefert wurde. o Wenn Sie die maximale Lautstärke eingestellt haben, versuchen Sie die Lautstärke zu reduzieren, bis das Brummgeräusch verschwindet. Mein Plattenspieler gibt keinen Ton aus bzw. der Ton klingt dumpf: o Entfernen Sie die Abdeckung von der Nadel. Der Riemen des Plattenspielers hat sich gelöst: o Bitte bringen Sie den Riemen wieder am Plattenteller an. Eine genaue Anleitung dazu erhalten Sie auf ionaudio.com/turntablebelt. Mein Plattenspieler dreht sich nicht: o Stellen Sie sicher, dass der Plattenspieler eingeschaltet ist (Netzschalter auf der Rückseite). o Stellen Sie sicher, dass Autostop eingeschaltet ist und der Tonarm über der Schallplatte positioniert wurde (wenn die Funktion Autostop ausgeschaltet ist, sollte sich der Plattenteller immer drehen, wenn er eingeschaltet ist). o Wenn die oben genannten Schritte nicht helfen, müssen Sie den Riemen des Plattenspielers wieder anbringen. Einzelheiten darüber entnehmen Sie der Anleitung auf ionaudio.com/turntablebelt. Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief: o Stellen Sie sicher, dass der 33/45/78-Schalter für diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist. o Wenn der 33/45/78-Schalter richtig eingestellt ist, aber die Geschwindigkeit immer noch nicht ganz stimmt, gehen Sie folgendermaßen vor:

1. Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Max

LP ab, um es zu entfernen.

2. Drücken Sie die Gummidichtung durch. Ziehen Sie die Schraube fester an oder lösen Sie die Schraube

etwas mit einem Kreuzschlitzschraubendreher, um die RPM-Geschwindigkeiten (45 und 33) genau abzustimmen.

3. Für die Einstellung 78 RPM ziehen Sie die Schraube fester an oder lösen Sie die Schraube etwas mit

einem flachen Schraubendreher. So stellen Sie die Soundkarte ihres Computers als Standard-Wiedergabegerät ein.

Windows XP: Klicken Sie auf Startmenü • Systemsteuerung (oder Einstellungen •Systemsteuerung in der klassischen Ansicht) •Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio und wählen unter Soundwiedergabe Ihre Computer-Soundkarte als Standardgerät. Windows-Vista: Klicken Sie Startmenü • Systemsteuerung (oder Einstellungen • Systemsteuerung in der klassischen Ansicht) • Hardware und Sound • Ton. Klicken Sie auf die Registerkarte Wiedergabe und wählen Sie Ihre ComputerSoundkarte als Standardgerät aus. Windows 7: Wählen Sie Startmenü • Systemsteuerung • Ton. Klicken Sie auf die Registerkarte Wiedergabe und wählen Sie Ihre Computer-Soundkarte als Standardgerät aus. Windows 8: Klicken Sie im Startmenü auf die linke untere Ecke des Bildschirms, um zum Desktop zu gelangen. Klicken Sie der rechten unteren Ecke der Taskleiste auf das "Lautsprechersymbol". Klicken Sie mit der rechten Maustaste auf den Lautsprecher und wählen Wiedergabegeräte. Die Windows-Systemsteuerung für Sound sollte nun unter der Registerkarte Wiedergabe aufscheinen. Wenn neben der Soundkarte Ihres Computers kein grünes "Häkchen"-Symbol aufscheint, klicken Sie mit der rechten Maustaste auf die Soundkarte und wählen Als Standardgerät festlegen. Mac: Klicken Sie auf das obere linke "Apfel"-Symbol und klicken dann auf Systemeinstellungen • Ton. Klicken Sie auf die Registerkarte Ausgabe. Aus dem Menü wählen Sie Interne Lautsprecher, wenn Sie die internen Computerlautsprecher verwenden oder Kopfhörer, wenn Sie Lautsprecher oder Kopfhörer verwenden, die über den 1/8"-Kopfhörerausgang an den Computer angeschlossen sind. Max LP als Standard-Aufnahmegerät einstellen

Windows XP: Klicken Sie auf Startmenü • Systemsteuerung (oder Einstellungen • Systemsteuerung in der klassischen Ansicht) • Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio unter Aufnahme und wählen Sie USB PnP-Audiogerät als Standard-Gerät aus. Windows-Vista: Klicken Sie Startmenü • Systemsteuerung (oder Einstellungen • Systemsteuerung in der klassischen Ansicht) • Hardware und Sound • Ton. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie USB-Audiogerät als Standard-Gerät. Windows 7: Wählen Sie ••Startmenü Systemsteuerung• Ton. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie USB-Audiogerät als Standard-Gerät. Windows 8: Klicken Sie im Startmenü auf die linke untere Ecke des Bildschirms, um zum Desktop zu gelangen. Klicken Sie in der rechten unteren Ecke der Taskleiste auf das "Lautsprechersymbol". Klicken Sie mit der rechten Maustaste auf den Lautsprecher und wählen Wiedergabegeräte. In der WindowsSystemsteuerung für Sound wählen Sie die Registerkarte Aufnahme. Wenn neben Max LP kein grünes "Häkchen"Symbol angezeigt wird, klicken Sie mit der rechten Maustaste auf USB PnP-Audiogerät und wählen Als Standardgerät festlegen. Mac: Klicken Sie auf das obere linke "Apfel"-Symbol und klicken dann auf Systemeinstellungen • Ton. Klicken Sie auf die Registerkarte Input. Wählen Sie USB PnP-Audiogerät im Menü als Gerät aus. BEVOR SIE DIESES PRODUKT EINSENDEN, kontaktieren Sie bitte ION Audio für technischen Support.
