DIAG24VCF - Überwachungskamera DIAGRAL - Kostenlose Bedienungsanleitung

Produkttyp	Außenüberwachungskamera
Marke	DIAGRAL
Modell	DIAG24VCF
Abmessungen (L × B × H)	69,7 × 67,9 × 171,4 mm
Gewicht (Kamera allein)	ca. 350 g
Stromversorgung	12 Vdc (Netzadapter im Lieferumfang)
Videoauflösung	Full HD 1920 × 1080 Pixel (2 MP)
Bilder pro Sekunde	30 fps
Nachtsicht (Reichweite)	30 Meter (Infrarot)
Blickwinkel (Objektiv 2,8 mm)	Horizontal: 114°, Vertikal: 62°, Diagonal: 136°
Videokompression	H264, H265, H265+
Konnektivität	WiFi 2,4 GHz (2,412-2,472 GHz, max. 25 mW), Verschlüsselung WPA/WPA2
Audiofunktionen	Integriertes Mikrofon und Lautsprecher
Lokaler Speicher	Integrierte 16 GB SD-Karte
Bewegungserkennung	Ja, integriert
Digitalzoom	Ja
Betriebstemperatur	-30 °C bis +60 °C
Luftfeuchtigkeit (ohne Kondensation)	95 % oder weniger
Schutzart	Außenbereich (Außenkabel in wasserdichtem Gehäuse schützen)
Montage	Wand- oder Deckenmontage (Schablone und Schrauben im Lieferumfang)
Wartung und Reinigung	Reinigen Sie das Objektiv mit einem sauberen Tuch und etwas Ethanol; nicht mit den Fingern berühren; bei Nichtgebrauch Staubschutzkappe verwenden
Sicherheit	Nur mitgeliefertes Netzteil verwenden; Adapter nicht überlasten; lokale elektrische Vorschriften beachten
Reparierbarkeit und Support	Kontaktieren Sie den technischen Support von Diagral unter 0 825 051 809 (0,15 €/Min. + Anrufpreis)
Konformität	CE, RED-Richtlinie 2014/53/EU

Häufig gestellte Fragen - DIAG24VCF DIAGRAL

Wie installiere ich die Kamera DIAG24VCF?

Laden Sie die e-ONE App auf Ihr Smartphone (iOS oder Android) herunter und folgen Sie den Anweisungen. Befestigen Sie die Kamera mit der mitgelieferten Schablone und den Schrauben an der Wand oder Decke. Schließen Sie das Netzteil an und verbinden Sie die Kamera über WiFi mit Ihrem Router.

Was bedeutet die rote Dauer-LED?

Die rote Dauer-LED zeigt eine korrekte Stromversorgung an und dass die Kamera hochfährt. Warten Sie einige Augenblicke.

Wie setze ich die Kamera DIAG24VCF zurück?

Trennen Sie das Netzteil, öffnen Sie die Klappe an der Seite, halten Sie die RESET-Taste gedrückt, während Sie das Netzteil wieder anschließen, und lassen Sie sie nach 15 Sekunden los. Die Kamera kehrt zu den Werkseinstellungen zurück.

Beträgt die Nachtsicht-Reichweite 30 Meter?

Ja, die Kamera DIAG24VCF verfügt über Infrarot-Nachtsicht mit einer maximalen Reichweite von 30 Metern.

Kann ich die Kamera im Innenbereich verwenden?

Diese Kamera ist für den Außenbereich ausgelegt (Betriebstemperatur -30 °C bis +60 °C). Für den Innenbereich empfehlen wir die Modelle DIAG22VCF oder DIAG23VCF.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie ein sauberes, weiches Tuch mit etwas Ethanol, um das Objektiv vorsichtig abzuwischen. Vermeiden Sie es, das Objektiv mit den Fingern zu berühren.

Was tun, wenn die LED schnell rot blinkt?

Schnelles rotes Blinken weist auf einen SD-Kartenfehler hin. Formatieren Sie die SD-Karte über die e-ONE App.

Kann ich ein anderes als das mitgelieferte Netzteil verwenden?

Nein, Sie dürfen nur das mitgelieferte Netzteil (12 Vdc) verwenden. Die Verwendung eines anderen Netzteils kann die Kamera beschädigen oder eine Brandgefahr darstellen.

Wie schütze ich die Stromkabel im Außenbereich?

Die Außenkabel müssen in einem wasserdichten Gehäuse installiert werden, um sie vor Witterungseinflüssen zu schützen. Das Netzteil darf nicht im Außenbereich betrieben werden.

Wo finde ich die vollständige Anleitung und den Support?

Laden Sie die vollständige Anleitung auf www.diagral.fr oder www.diagral.be herunter. Für technischen Support kontaktieren Sie uns unter 0 825 051 809 (Service 0,15 €/Min. + Anrufpreis).

BEDIENUNGSANLEITUNG DIAG24VCF DIAGRAL

DE Technische Beschreibung - S. 12

• Überwachungskamera innen DIAG22VCF
• Motorkamera innen DIAG23VCF
• Überwachungskamera außen DIAG24VCF

Rechtlicher Hinweis 12

1. Inhalt.... 13

2. Beschreibung 16

3. Installation 17

4. Status-LED Anzeige der Kamera.... 18

5. Zurücksetzen der Kamera.... 19

6. Technische Daten 20

Rechtlicher Hinweis

• Bestimmte Einsatzbereiche von Kameras und Audiogeräten sind durch nationale oder Ländergesetze verboten oder eingeschränkt (z. B. das Überwachen von Angestellten, heimliches Einsehen und Aufzeichnen von Bild und/oder Ton oder die Nutzung, Veröffentlichung oder Verteilung von Bild- und/oder Tonaufnahmen). Achten Sie bei der Nutzung der Produkte und Dienstleistungen von Diagral darauf, dass Sie die am jeweiligen Ort geltenden Gesetze einhalten.
  • Hinweise zur Kamera:

• Wählen Sie den Montageort so, dass er nicht von direkter Sonneneinstrahlung und von Gegenlicht erreicht werden kann, und achten Sie darauf, dass die Kamera nicht durch helles Licht oder eine andere Lichtquelle beeinträchtigt wird (Tag und Nacht).

• Der Montageort des Geräts sollte gut belüftet sein, um einen Wärmestau zu vermeiden.
• Das Objektiv der Kamera nicht mit den Fingern berühren. Sollte eine Reinigung notwendig sein, verwenden Sie ein sauberes, mit etwas Ethanol befeuchtetes Tuch und wischen Sie das Objektiv vorsichtig ab. Wird das Gerät über einen längeren Zeitraum nicht benutzt, setzen Sie bitte den Staubschutz auf das Objektiv.

• Hinweise zur Stromversorgung:

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Das Gerät muss an einer Elektroanlage angeschlossen werden, die den im jeweiligen Land geltenden Normen entspricht.
• Schließen Sie nicht mehrere Geräte an einem Netzadapter an, da dies zu einer Überlastung und dadurch zu einer Überhitzung oder einem Brand führen könnte.
• Stellen Sie sicher, dass das Netzteil richtig in die Steckdose eingesteckt ist. Wird das Gerät an einer Wand oder an der Decke montiert, muss das Gerät richtig befestigt werden.
• Die Netzteile sind nicht wetterfest und können daher nicht im Freien installiert werden.

- Hinweise zur Überwachungskamera außen DIAG24VCF:

Wenn Kabel im Freien verlegt werden sollen, müssen sie in einem wasserdichten Gehäuse geschützt werden.

Die aktuellste Version des Leitfadens finden Sie unter www.diagral.de.

Empfehlungen

Dieses Produkt wurde so konstruiert, dass Eingriffe in das Geräteinnere, die nicht in der vorliegenden Anleitung beschrieben sind, weder für die Installation noch für Wartungsarbeiten erforderlich sind. Durch jede nicht sachgemäße Öffnung können das Gerät und/oder dessen elektronische Bauteile beschädigt werden.

1. Inhalt

DIAG22VCF

1.

2. Feststehende Innen-Überwachungskamera, mit integrierter SD-Karte (Möglichkeit zur Montage an der Wand, an der Decke oder an einem Möbelstück)

3. Kamera-Netzkabel (1,5 m) mit Netzstecker
4. Verlängerungskabel (6 m)
5. Fuß mit integrierter Wandhalterung
6. Bohrschablone
7. Schrauben und Dübel
8. Aufkleber "Achtung! Videoüberwachung"

Einige mitgelieferte Zubehörteile und Schrauben werden nicht unbedingt benötigt.

An der Wand montierte Kamera

oder an der Decke montierte Kamera

oder an einem Möbelstück montierte Kamera

Klappe zum Schutz der Privatsphäre

DIAG23VCF

1.

1.

2. Motorkamera innen, mit integrierter SD-Karte (Möglichkeit zur Montage an der Decke oder an einem Möbelstück)

3. Kamera-Netzkabel (3 m) mit Netzstecker
4. Wandhalterung
5. Bohrschablone
6. Schrauben und Dübel
7. Aufkleber "Achtung! Videoüberwachung"

Einige mitgelieferte Zubehörteile und Schrauben werden nicht unbedingt benötigt.

An der Decke montierte Kamera

oder an einem Möbelstück montierte Kamera

Klappe zum Schutz der Privatsphäre

DIAG24VCF
1.

1.

2.

3. Überwachungskamera außen, mit Montagefuß, Anschlusskabel und integrierter SD-Karte (Möglichkeit zur Montage an der Wand oder an der Decke)

4. Kamera-Netzkabel (1,5 m) mit Netzstecker
5. Verlängerungskabel (6 m)
6. Bohrschablone
7. Schrauben und Dübel
8. Aufkleber "Achtung! Videoüberwachung"
9. Torx-Schlüssel

Einige mitgelieferte Zubehörteile und Schrauben werden nicht unbedingt benötigt.

An der Wand montierte Kamera

oder an der Decke montierte Kamera

1. Infrarotlicht zur Nachtsicht
2. Objektiv / Linse
3. Mikrofon

DIAG23VCF

1. 2. 3. 4. 0 7. 8.

6. 5.

1. Status-LED
2. Netzeingang
3. RJ45-Anschluss

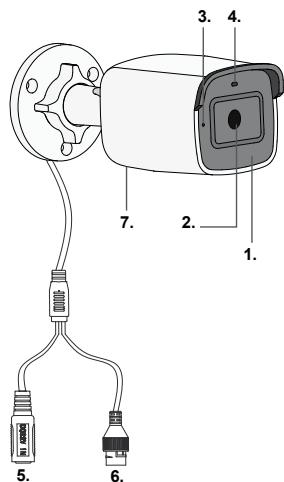

DIAG24VCF

1. 2. 3. 4. 5. 6.

1. Klappe: Reset-Taster / SD-Karte
2. Lautsprecher

3. Installation

Vielen Dank, dass Sie sich für die Video-Überwachungskamera DIAG22VCF, DIAG23VCF und/oder DIAG24VCF entschieden haben.

Führen Sie die Installation des Geräts wie nachstehend beschrieben aus:

1

Download der Anwendung e-One zur Installation Ihres Systems.

e-ONE

Gehen Sie mit Ihrem Handy auf diagral.de/app

oder

Rufen Sie auf Ihrem Smartphone den App-Store auf und suchen Sie die App „Diagral e-One“

Laden im

App Store

APP ERHÄLTLICH BEI

Google Play

2

Die e-ONE-App führt Sie durch die Installation der Geräte.

Für dieses Produkt gilt die gesetzliche Gewährleistung von 24 Monaten ab Datum des Verkaufs an den Erstbenutzer.

Diagral ist eine Marke von Ätral-Secal

Anschrift: Atral Secal GmbH/Service Diagral - Eisleber Straße 4 - 69469 Weinheim

E-Mail: [e-mail]

4. Status-LED Anzeige der Kamera

DIAG22VCF

Status-LED

DIAG23VCF

Status-LED 0

DIAG24VCF

Status-LED

Zustand der LED		Beschreibung
[1075]	Rot leuchtend	Korrekte Stromversorgung, Kamera wird gestartet
[73647]	Langsam rot blinkend	Die Kamera ist nicht mit Ihrem Router verbunden
[62898]	Blau blinkend	Die Kamera ist mit Ihrem Router verbunden, der Router ist jedoch nicht mit dem Internet verbunden ➢ Ist der Router korrekt mit dem Internet verbunden, muss die Kamera zurückgesetzt werden.Folgen Sie dazu den Anweisungen auf der folgenden Seite
[1068]	Blau leuchtend	Die Kamera ist korrekt angeschlossen und einsatzbereit
[1199]	Schnell rot blinkend	Bei der SD-Karte der Kamera ist ein Fehler aufgetreten. ➢ Sie muss in der e-ONE-App formatiert werden

5. Zurücksetzen der Kamera

DIAG22VCF

Klappe Reset-Taster

DIAG23VCF

Reset-Taster ③ ② Objektiv Klappe ①

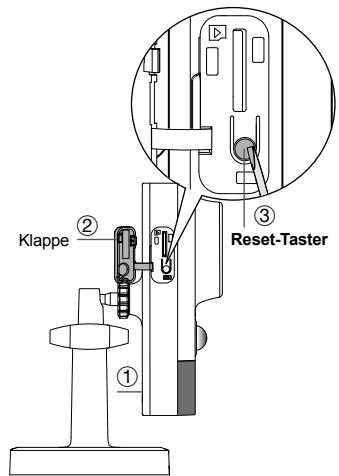

DIAG24VCF

RESET Reset-Taster ③ ② Klappe ①

Die Kamera wird wie folgt auf die Werkseinstellungen zurück gesetzt:

① Netzeingang der Kamera trennen,
② Klappe anheben (bei der Kamera DIAG23VCF Objektiv anheben, um den Deckel zu öffnen),
③ Resetknopf gedrückt halten, Netzeingang anschließen und nach 15 Sek. den Resetknopf loslassen (Schließen Sie bei der DIAG23VCF-Kamera sofort die Klappe, da sich die Kamera bewegen und blockieren kann).

Die Kamera wird zurückgesetzt. Die e-ONE-App führt Sie durch die Installation Ihrer Kamera.

1. Technische Daten

Technische Daten	Überwachungskamera innen, fest montiert DIAG22VCF	Motorkamera innen DIAG23VCF	[2422]	Überwachungskamera außen DIAG24VCF
Integrierter Bewegungsmelder	●	●		●
Datenübertragung WiFi mit WPA, WPA2-Verschlüsselung gesichert	●	●		●
Funkverbindung WiFi	2,412 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90%	2,4 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90%		2,412 GHz - 2,472 GHz, 25 mW max, Duty cycle: up to 90%
HD-Video:• Auflösung FULL HD (2MP: 1920x1080 Pixel)• Anzahl an Bildern pro Sekunde: 30 fps	●	●		●
Video-Kompressionstechnologie	H264, H265, H265+	H264		H264, H265, H265+
max. Reichweite der integr. IR-Beleuchtung	10 m	5 m		30 m
Kompatibel mit iOS und Android	●	●		●
Linsen-Abdeckung zum effektiven Schutz der Privatsphäre	●	●
Linse: mit Brennweite (in mm) / Erfassungsbereiche: Horizontal, Vertikal, Diagonal (in °)	4 mm / H: 86°, V: 46°, D: 103°	2,8 mm / H: 105,8°		2,8 mm / H: 114°, V: 62°, D: 136°
Digitaler Zoom	●	●		●
Mikrofon zum Abhören von Raumgeräuschen	●	●		●
Lautsprecher zum Reinrufen	●	●
Antrieb/Steuerung der Kamera über die e-ONE-App: Rotation: links ↔ rechts		●
		0° bis 355°
Neigung: unten / oben		10° bis 90°
Inklusive Netzteil	12 Vdc	5 Vdc		12 Vdc
In die Kamera integrierte SD-Karte, 16 MB	●	●		●
Durchschnittliche Luftfeuchtigkeit (ohne Kondensation)	Maximal 95%	Maximal 95%		Maximal 95%
Betriebstemperatur	- 10 °C bis + 40 °C	- 10 °C bis + 40 °C		- 30 °C bis + 60 °C
Maße	107 × 65,2 × 36 mm	∅ 82,4 × 113,6 mm		69,7 × 67,9 × 171,4 mm
Gewicht (nur Kamera)	ca. 128 g	ca. 252 g		ca. 350 g
Einsatz	Innen	Innen		Außen

Beschreibung der Symbole

CE	Das Produkt entspricht den grundlegenden Vorschriften im Bereich Sicherheit, Hygiene und Umweltschutz.
[16K2]	Um Beeinträchtigungen der Umwelt oder der Gesundheit von Menschen zu vermeiden, darf dieses Produkt nicht über den Hausmüll entsorgt werden. Bitte entsorgen Sie es daher nicht in einem Abfallbehälter oder einer Mülltonne. Es muss an einer Sammelstelle für das Recycling, die Aufbereitung und Wiederverwertung von elektrischen und elektronischen Geräten abgegeben werden.
	Nicht fur den Einsatz im Freien geeignet.
[16H7]	Vor der Installation, Benutzung und Wartung der Anlage auf jeden Fall die Bedienungsanleitung beachten.
	Gleichstromsymbol.
[847G]	Ethernet-Netzwerkkabel-Anschluss (ADSL).
[8XXX]	Die eingesetzte Stromversorgung muss dieses Doppelisolierungszeichen aufweisen (230 V ohne Erdung)

Bewahren Sie die beiliegende Dokumentation über die gesamte Lebensdauer des Produkts auf.

Entsorgung elektrischer und elektronischer Geräte (anzuwenden in Ländern der Europäischen Union und anderen Ländern Europas, die einem Sammelsystem angeschlossen sind). Dieses Symbol auf dem Produkt bzw. dessen Verpackung zeigt an, dass dieses Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Es muss einer speziellen Sammelstelle zur Rücknahme von Elektroschrott übergeben werden. Wenn

Sie sicherstellen, dass dieses Gerät dem geeigneten Abfallsystem zugeführt wird, leisten Sie einen wichtigen Beitrag zur Vermeidung negativer Folgen für die Umwelt und die Gesundheit Ihrer Mitbürger. Weitere Informationen zum Recycling des Geräts gibt Ihnen gern Ihre zuständige Gemeinde, Abfallwirtschaft oder das Geschäft, in welchem Sie dieses gekauft haben.

Hiermit bestätigt Hager Security SAS, dass die Funkanlage Art.-Nr. DIAG22VCF, DIAG23VCF und DIAG24VCF mit den Vorschriften folgender europäischer Richtlinien übereinstimmt richtlinie RE-D 2014/53/EU.

Der vollständige Text der EU-Konformitätserklärung kann unter folgender Internetadresse abgerufen werden: www.diagral.de.

Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produktverbesserungen bleiben uns ohne Ankündigung vorbehalten.
