BEDIENUNGSANLEITUNG ELAN DELUXE 90 GAS FALCON

Deutsch Sicherheitshinweise

Kochen über die Zeitschaltuhr

Reinigen Ihres Herdes

Versetzen Ihres Herdes

Allgemeine Sicherheitshinweise

Reparatur und Ersatzteile

Umstellung auf eine andere Gasart

Umstellung auf eine andere Gasart

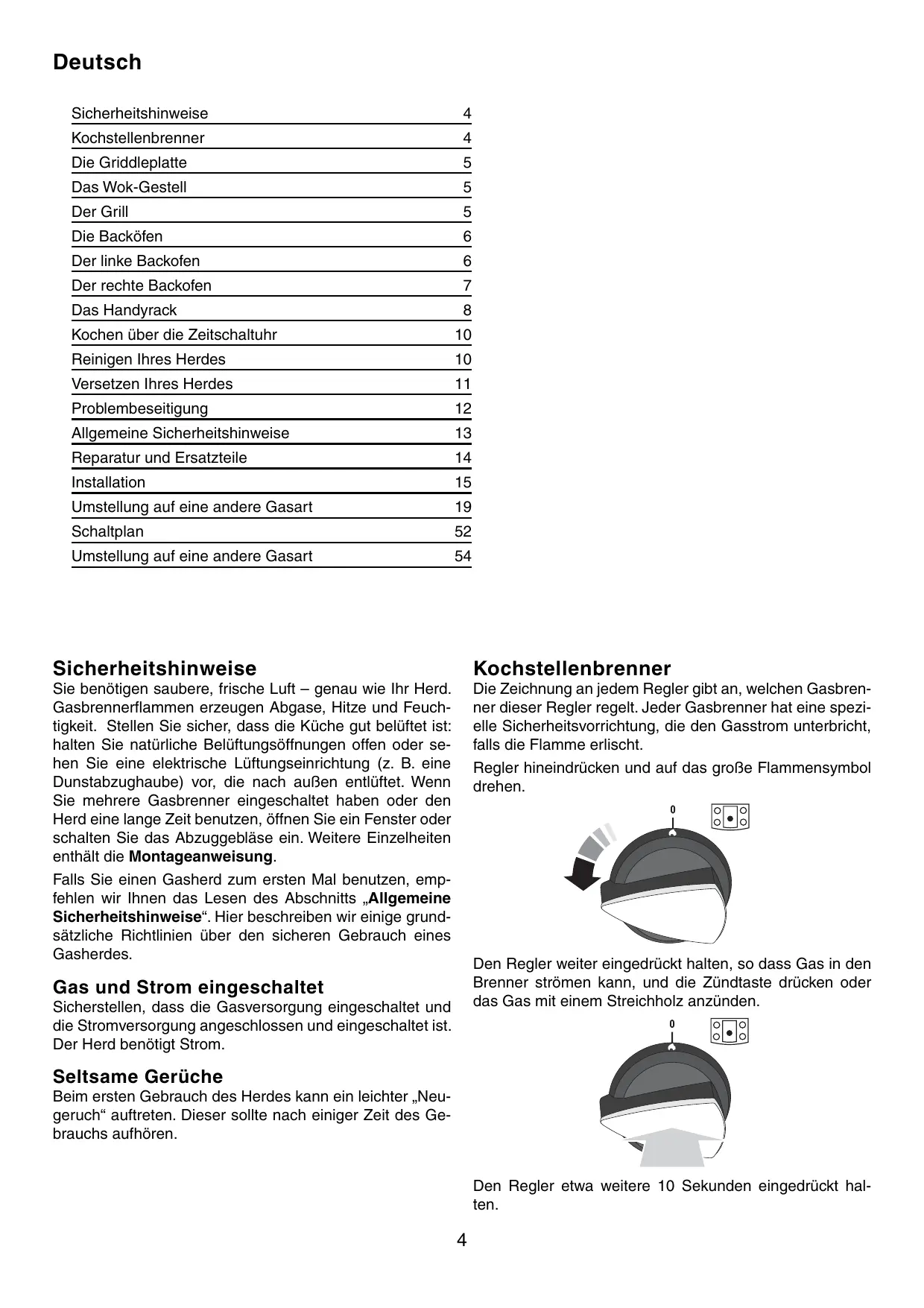

Sicherheitshinweise Kochstellenbrenner Sie benötigen saubere, frische Luft – genau wie Ihr Herd. Gasbrennerflammen erzeugen Abgase, Hitze und Feuchtigkeit. Stellen Sie sicher, dass die Küche gut belüftet ist: halten Sie natürliche Belüftungsöffnungen offen oder sehen Sie eine elektrische Lüftungseinrichtung (z. B. eine Dunstabzughaube) vor, die nach außen entlüftet. Wenn Sie mehrere Gasbrenner eingeschaltet haben oder den Herd eine lange Zeit benutzen, öffnen Sie ein Fenster oder schalten Sie das Abzuggebläse ein. Weitere Einzelheiten enthält die Montageanweisung. Falls Sie einen Gasherd zum ersten Mal benutzen, empfehlen wir Ihnen das Lesen des Abschnitts „Allgemeine Sicherheitshinweise“. Hier beschreiben wir einige grundsätzliche Richtlinien über den sicheren Gebrauch eines Gasherdes. Die Zeichnung an jedem Regler gibt an, welchen Gasbrenner dieser Regler regelt. Jeder Gasbrenner hat eine spezielle Sicherheitsvorrichtung, die den Gasstrom unterbricht, falls die Flamme erlischt. Regler hineindrücken und auf das große Flammensymbol drehen. Den Regler weiter eingedrückt halten, so dass Gas in den Brenner strömen kann, und die Zündtaste drücken oder das Gas mit einem Streichholz anzünden. Gas und Strom eingeschaltet Sicherstellen, dass die Gasversorgung eingeschaltet und die Stromversorgung angeschlossen und eingeschaltet ist. Der Herd benötigt Strom. Seltsame Gerüche Beim ersten Gebrauch des Herdes kann ein leichter „Neugeruch“ auftreten. Dieser sollte nach einiger Zeit des Gebrauchs aufhören. Den Regler etwa weitere 10 Sekunden eingedrückt halten.

Deutsch Die Griddleplatte kann vor dem Gebrauch leicht mit Kochöl bestrichen werden. Die Kochstellenbrenner anzünden. Die Flammenhöhe auf die passende Kochstufe regulieren. Die Griddleplatte maximal 5 Minuten vorheizen, bevor Sie Speisen darauf legen. Bei längerem Vorheizen kann sie beschädigt werden. Die Temperatur durch Drehen der Regler auf die niedrige Kochstufe verringern, die mit dem kleinen Flammensymbol markiert ist. Immer genügend Platz zum Entweichen der Gase rund um die Griddleplatte lassen. Niemals zwei Griddleplatten nebeneinander aufsetzen. Die Griddleplatte nach dem Kochen abkühlen lassen, bevor Sie die Platte reinigen. Erlischt der Gasbrenner, wenn der Regler losgelassen wird, hat die Sicherheitsvorrichtung nicht gehalten. Den Regler auf Aus stellen. Den Vorgang nach einer Minute wiederholen und diesmal den Regler etwas länger und evtl. fester eindrücken. Regulieren Sie die Flammenhöhe durch Drehen des Reglers auf die gewünschte Kochstufe. Das kleine Flammensymbol markiert die niedrigste Kochstufe. Das Wok-Gestell Das Wok-Gestell ist passend für einen 35 cm Typhoon™ Professional Wok (Teilenr. 13840S) konstruiert. Dieser ist von führenden Händlern erhältlich. Falls Sie einen anderen Wok benutzen, vergewissern Sie sich, dass er auf das Gestell passt. Woks können in Größe und Form stark variieren. Es ist wichtig, dass der Wok gut auf dem Pfannenträger aufliegt - ist der Wok jedoch zu klein, stützt ihn das Gestell nicht korrekt ab. Das Gestell sollte nur auf dem Dreiring-Wok-Brenner benutzt werden. Wenn Sie das Gestell aufsetzen, kontrollieren Sie, ob der Wok an den vorderen und hinteren Fingern korrekt sitzt und dass er korrekt von einem Pfannenträger abgestützt wird. Stellen Sie sicher, dass das Gestell stabil ist und der Wok waagerecht im Ring sitzt. Das Gestell wird während des Gebrauchs sehr heiß, lassen Sie viel Zeit zum Abkühlen, bevor Sie es abnehmen. Stellen Sie sicher, dass Flammen unter den Töpfen sind. Aufsetzen eines Deckels hilft, den Inhalt schneller kochen zu lassen. Töpfe und Kessel mit konkaven Böden oder nach unten gedrehten Bodenrändern sollten nicht benutzt werden. Hilfen zum Kochen auf kleiner Flamme, wie Asbest- oder Gittermatten werden NICHT empfohlen. Sie verringern die Gasbrennerleistung und können die Pfannenträger beschädigen. Vermeiden Sie, unstabile oder verformte Töpfen zu verwenden, da diese leicht kippen, sowie Töpfe mit sehr geringem Bodendurchmesser, wie z. B. Milchtöpfe, Einzeleierkocher. Der empfohlene Mindesttopfdurchmesser ist 120 mm. Der größte Topfbodendurchmesser ist 250 mm, große Töpfe sollten mit genügend Abstand voneinander aufgesetzt werden. Der Wok-Brenner mit 3 Ringen ist ausgelegt, gleichmäßige Hitze über eine große Fläche zu liefern. Er ist ideal für große Töpfe und zum Schnellbraten. Zum Erwärmen kleinerer Töpfe sind die kleineren Gasbrenner wirkungsvoller. Der Grill VORSICHT: Frei zugängliche Teile können heiß sein, wenn der Grill in Gebrauch ist. Von Kleinkindern fernhalten. Nehmen Sie die Grillpfanne unten aus dem Grillfach. Legen Sie die Speisen auf die Grillpfanne und schieben Sie sie danach auf die Seitenleisten unter den Elementen. Vergewissern Sie sich, dass die Grillpfanne ganz nach hinten geschoben ist und den Backanschlag berührt. Der Grill hat zwei Elemente, mit denen entweder die gesamte Fläche der Grillpfanne oder nur die rechte Hälfte erhitzt werden kann. Drehen Sie den Regler im Uhrzeigersinn auf Stellung 3, um den gesamten Grill zu heizen. Drehen Sie ihn gegen den Uhrzeigersinn, um die rechte Hälfte zu heizen. Um beste Ergebnisse zu erzielen, 2 Minuten lang bei aufgesetzter Grillpfanne vorwärmen. Nachdem Sie Ihre Speisen auf das Grillpfannenrost gesetzt haben, die Grillpfanne auf die Seitenleisten schieben. Die Temperatur durch Drehen des Reglers passend einstellen. Vergewissern Sie sich, dass die Grillpfanne ganz nach hinten geschoben ist und den Backanschlag berührt. Die Griddleplatte Die Griddleplatte passt längs auf den linken Pfannenträger. Sie dient zum direkten Kochen von Speisen. Keine Töpfe oder Pfannen jeder Art darauf stellen. Die Griddleoberfläche ist teflonbeschichtet und Küchenutensilien aus Metall (z. B. Schaber) beschädigen die Oberfläche. Wärmebeständige Plastik- oder Holzutensilien verwenden. Die Platte nicht quer aufsetzen – sie passt nicht richtig und wird dadurch unstabil. Setzen Sie die Platte nicht auf den Wok-Brenner, da sie nicht auf die Pfannenträger des Wok-Brenners passt. Setzen Sie die Griddleplatte auf die Kochplattenbrenner und lassen Sie die Platte auf dem Pfannenträger aufliegen. Kontrollieren Sie, ob sie fest sitzt.

Deutsch Niemals die Grilltür schließen, während der Grill eingeschaltet ist. Der Grillpfannenrost kann umgedreht werden, um zwei Grillstellungen zu erhalten. Den Grill nicht mehr als ein paar Augenblicke ohne eine Grillpfanne darunter eingeschaltet lassen. Große Speisen wie ganze Hühner und Fleischbraten sollten nicht auf diese Weise aufgetaut werden. Wir empfehlen, dies in einem Kühlschrank zu machen. Auftauen sollte nicht in einem warmen Ofen erfolgen oder wenn ein benachbar ter Ofen in Gebrauch oder noch warm ist. Vor der Zubereitung kontrollieren, ob Milchspeisen, Fleisch und Geflügel vollkommen aufgetaut sind. Die Backöfen Die beiden Backöfen in Ihrem Herd sind unterschiedlicher Art. Heißluftbackofen Diese Funktion betätigt das Gebläse und das Heizelement rund um das Gebläse. Es wird eine gleichmäßige Hitze im ganzen Ofen erzeugt, so dass Sie große Mengen schnell zubereiten können. Die Zubereitung im Heißluftofen eignet sich besonders zum Backen auf mehreren Backblechen gleichzeitig und ist eine gute „Allround“-Funktion. Es kann notwendig sein, die Temperatur um etwa 10°C für Rezepte zu senken, die bisher in einem konventionellen Ofen zubereitet wurden. Falls Sie den Ofen vorheizen wollen, warten Sie, bis die Anzeigeleuchte erloschen ist, bevor Sie die Speisen einschieben. Der linke Backofen Der linke Ofen ist ein Multifunktionsofen. Neben dem Ofengebläse und Gebläseelement besitzt er zwei Heizelemente, eines, das oben im Backofen zu sehen ist und das zweite unter dem Ofenboden. Achten Sie beim Einschieben oder Herausnehmen von Dingen aus dem Backofen darauf, nicht das obere Element und den Elementdeflektor zu berühren. Der Multifunktionsofen hat zwei Regler, einen Funktionswahlregler und einen Temperaturstellregler. Temperatur Grillen mit Heißluft Diese Funktion betätigt das Gebläse, während das obere Element eingeschaltet ist. Sie erzeugt eine gleichmäßigere, weniger starke Hitze als ein konventioneller Grill. Beste Ergebnisse erzielen Sie, wenn Sie die zu grillenden Speisen auf einen Rost über einer Bratform setzen, die kleiner als eine herkömmliche Grillpfanne sein sollte. Dies lässt größere Luftzirkulation zu. Dicke Fleisch- oder Fischstücke sind ideal zum Grillen auf diese Weise geeignet, da die zirkulier te Luft die Stärke der Hitze des Grills verringert. Die Ofentür sollte geschlossen gehalten werden, während das Grillen stattfindet, um Energie zu sparen. Sie werden ebenfalls bemerken, dass die Speisen weniger beobachtet und umgedreht werden müssen als beim normalen Grillen. Heizen Sie diese Funktion vor der Zubereitung vor. Funktion Drehen Sie den Funktionswahlregler auf eine Backfunktion. Die Neonleuchte über dem Regler leuchtet auf. Drehen Sie den Temperaturregler auf die gewünschte Temperatur. Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Er schaltet sich dann während des Backens ein und aus. Der Multifunktionsofen lässt sich auf viele verschiedene Arten benutzen. Wir empfehlen, dass Sie besonders sorgfältig auf Ihr Kochgut achten, bis Sie mit jeder Funktion vertraut sind. Denken Sie bitte daran: Nicht alle Funktionen eignen sich für alle Lebensmittelar ten. Funktionen des Multifunktionsofens Umluftofen Diese Funktion betätigt das Gebläse, der von den Elementen aufgeheizte Luft oben und unten im Backofen zirkuliert. Die Kombination aus Umluft und konventioneller Zubereitung (Ober- und Unterhitze) macht diese Funktion ideal zur Zubereitung großer Speisen, die gründlich gekocht werden müssen, wie ein großer Fleischbraten. Es ist ebenfalls möglich, auf zwei Einschubleisten gleichzeitig zu backen, obwohl diese während der Backzeit gewechselt werden müssen, da die Hitze oben im Ofen größer als unten ist, wenn diese Funktion benutzt wird. Dies ist eine schnelle, intensive Form des Backens: behalten Sie die Speisenzubereitung im Auge, bis Sie sich an diese Funktion gewöhnt haben. Auftauen Diese Funktion betätigt das Gebläse nur zum Zirkulieren von Kaltluft. Es wird keine Hitze eingesetzt. Hiermit können kleine Speisen, wie Desserts, Cremetörtchen und Fleisch, Fisch- und Geflügelstücke aufgetaut werden. Auftauen auf diese Weise beschleunigt den Vorgang und schützt die Speisen vor Fliegen. Fleisch-, Fisch- und Geflügelstücke sollten auf ein Backrost über einem Blech gesetzt werden, um Tropfen aufzufangen. Das Rost und Blech müssen nach dem Auftauen gespült werden. Beim Auftauen die Ofentür geschlossen halten.

Deutsch Beide Backöfen Vor der ersten Benutzung der Backöfen diese 30 Minuten lang auf 200°C vorheizen, um den Neugeruch zu vertreiben. Denken Sie bitte daran, dass alle Herde verschieden sind: Die Temperaturen in Ihren neuen Elan-Backöfen können sich von denen in Ihrem früheren Herd unterscheiden. Die Drahtroste sollten immer fest an die Rückseite des Backofens geschoben werden. Backbleche, Fleischschalen, usw. sollten waagerecht und mittig auf die Drahtroste des Backofens gesetzt werden. Halten Sie alle Schalen und Behälter von den Seiten des Backofens fern, da übermäßiges Bräunen der Speisen auftreten kann. Für gleichmäßiges Bräunen ist die maximal empfohlene Größe eines Backblechs 325 mm mal 305 mm für den Hauptbackofen und 230 mal 320 mm für den hohen Backofen. Beim Kochen von Speisen mit hohem Feuchtigkeitsgehalt kann ein „Dampfstoß“ auftreten, wenn die Backofentür geöffnet wird. Beim Öffnen des Backofens zurückstehen und eventuellen Dampf austreten lassen. Wenn der Ofen eingeschaltet ist, die Tür nicht länger als notwendig geöffnet lassen, da sonst die Regler sehr heiß werden können. Lassen Sie immer eine ‚Fingerbreite‘ zwischen Speisen auf dem gleichen Rost, da hierdurch die Wärme unbehindert um sie herum zirkulieren kann. Die Cook & Clean-Backofenpapiere (siehe Reinigen Ihres Herdes) funktionieren besser, wenn Fettspritzer vermieden werden. Fleisch beim Kochen abdecken. Um Fettspritzer zu verringern, wenn Sie Gemüse in heißes Fett rund um einen Braten legen, das Gemüse gründlich abtrocknen oder es mit einer dünnen Schicht Öl bestreichen. Der Backofen gibt während des Bratens genügend Hitze ab, um Teller im Grillfach zu erwärmen. Wenn Sie den Boden eines Teiggerichts bräunen wollen, heizen Sie das Backblech 15 Minuten lang vor, bevor Sie das Gericht in die Mitte des Bleches setzen. Wenn Speisen während des Kochens überkochen können, setzen Sie sie auf ein Backblech. Konventioneller Backofen (Ober- und Unterhitze) Diese Funktion kombiniert die Hitze der oberen und unteren Elemente. Sie eignet sich besonders zum Braten und Backen von Feingebäck, Kuchen und Keksen. Speisen, die auf dem oberen Einschub gebacken werden, werden schneller als auf dem unteren Einschub braun und knusprig, da die Hitze, wie bei der Funktion „Umluftofen“, oben im Ofen größer als unten ist. Einige Speisen, die zubereitet werden, müssen für gleichmäßige Zubereitung umgetauscht werden. Dies bedeutet, dass Speisen, die verschiedene Temperaturen benötigen, zusammen zubereitet werden können, da die kühlere Zone in der unteren Hälfe und der heißere Bereich oben im Ofen genutzt werden kann. Bräunungselement Diese Funktion verwendet nur das Element oben im Ofen. Es ist eine nützliche Funktion zum Bräunen oder Fertigstellen von Nudelgerichten, Gemüse in Soße und Lasagne, da die zu bräunende Speise bereits heiß ist, bevor zum oberen Element gewechselt wird. Unterhitze Diese Funktion verwendet nur das untere Element. Es macht Ihren Pizza- oder Quicheboden knusprig oder backt die Unterseite eines Tor tenbodens auf einem unteren Einschub fer tig. Es ist ebenfalls eine langsame Hitze, die gut zur langsamen Zubereitung von Kasserollen in der Mitte des Ofens oder zum Tellerwärmen geeignet ist. Die Bräunungs- und Unterhitzefunktionen sind nützliche Ergänzungen für Ihren Ofen und geben Ihnen die Flexibilität, Speisen perfekt zuzubereiten. Im Laufe der Zeit werden Sie schon bald merken, wie diese Funktionen kombiniert werden können, um Ihre Kochkünste zu erweitern. Der rechte Backofen Das Gebläse im rechten Backofen zirkuliert ständig die heiße Luft und erlaubt damit schnelleres und gleichmäßigeres Braten und Backen. Die empfohlenen Back- und Brattemperaturen für einen Umluftbackofen sind im allgemeinen niedriger als für einen normalen Backofen. Der rechte Umluftofenregler befindet sich auf der rechten Seite der Bedienblende. Drehen Sie den Temperaturregler auf die gewünschte Temperatur. Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Er schaltet sich dann während des Kochens ein und aus. Dampf Beim Kochen von Speisen mit hohem Wassergehalt (z. B. Backofen-Pommes frites) ist ggf. ein wenig Dampf am Gitter hinten an der Kochstelle zu sehen. Dies ist ganz normal.

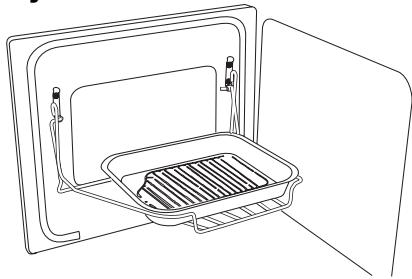

Deutsch Die Ofenroste des Hauptbackofens Die Ofenroste lassen sich einfach entfernen und wieder anbringen. Den Rost nach vorne ziehen, bis die Rückseite des Rostes durch die Schiebeleistenanschläge in den Ofenseiten gestoppt wird. Zur Anbringung des Handyracks eine Seite in die Türhalterung einsetzen. Danach die andere Seite herausbiegen und an die andere Halterung anklemmen. Die Vorderseite des Rostes anheben, so dass die Rückseite des Rostes unter dem Schiebeleistenanschlag hindurchgeht und dann den Rost nach vorne ziehen. Ofenroste für den hohen Backofen Der hohe Backofen wird mit vier normalen Ofenrosten und einem Geschirrwärmer geliefert. Um den Rost wieder einzusetzen, den Rost mit einer Rille in der Ofenseite ausrichten und den Rost nach hinten schieben, bis das Ende an den Schiebeleistenanschlag stößt. Den vorderen Teil anheben, so dass die Rostenden über die Schiebeleistenanschläge gehen und dann den vorderen Teil absenken, so dass der Rost waagerecht ist und ihn ganz nach hinten schieben. Bei Gebrauch des hohen Ofens können Sie auf allen vier Rosten gleichzeitig backen. Stellen Sie jedoch sicher, dass Sie genügend Abstand voneinander haben, damit die heiße Luft zirkulieren kann. Das Handyrack Einstellen der Uhrzeit Die Uhr Das „Handyrack“ passt nur in die linke Backofentür. Das Höchstgewicht, das vom Handyrack getragen werden kann, ist 5,5 kg. Es sollte nur zusammen mit der im Lieferumfang enthaltenen, genau passenden Fleischschale benutzt werden. Jedes andere Behältnis könnte instabil werden. Wenn das Handyrack in seiner höchsten Position verwendet wird, können andere Gerichte auf der unteren Schiebeleiste des Ofens gekocht werden. Wenn das Handyrack in seiner niedrigsten Position verwendet wird, können andere Gerichte auf der zweiten Schiebeleiste des Ofens gekocht werden. A Zeitschaltuhrknopf B Einstellknopf Wenn die Uhr zum ersten Mal angeschlossen wird, blinkt die Anzeige abwechselnd ( ) und ( Zum Einstellen der Uhr auf die Uhrzeit den Zeitschaltuhrknopf gedrückt halten und auf das Uhrsymbol ( ) drehen und gleichzeitig den Einstellknopf nach links oder rechts drehen, bis die Uhr die richtige Uhrzeit zeigt. Dies ist eine 24-Stundenuhr. Lassen Sie den Zeitschaltuhrknopf los, springt er zurück auf die vertikale, manuelle Ofeneinstellung.

Deutsch Die ‚Kochzeit‘, d.h. der Zeitraum, über den das Gericht kochen soll. Die ‚Stoppzeit‘ - die Uhrzeit, zu der der Backofen stoppen soll. Sie können die Startzeit nicht direkt einstellen - diese wird automatisch durch Einstellen der Kochzeit und der Stoppzeit eingestellt. Zum Einstellen der Kochzeit Drehen Sie den Zeitschaltuhrknopf nach rechts auf die Kochzeiteinstellung ( ), er sollte klicken, wenn er einrastet. Stellen Sie die benötigte Zeit mit dem Einstellknopf wie nachstehend beschrieben ein. Drehen Sie den Zeitschaltuhrknopf auf die Stellung ( Stellen Sie die benötigte „Kochzeit“ mit dem Einstellknopf wie nachstehend beschrieben ein. Sie können den Knopf zurück auf die manuelle Einstellung ( ) drehen, um einen Blick auf die Uhrzeit zu werfen oder ihn in der Kochzeitstellung ( ) lassen, während die Zeit abläuft. Abstellen des Warntons, wenn er erklingt Drehen Sie den Zeitschaltuhrknopf auf die Stellung ( Die Anzeige zeigt die aktuelle Uhrzeit plus die „Kochzeit“, die Sie gerade eingestellt haben. Stellen Sie die benötigte „Stoppzeit“ mit dem Einstellknopf wie nachstehend beschrieben ein. Den Einstellknopf gegen den Uhrzeigersinn drehen. Automatisches Stoppen Verwenden Sie diese Funktion, wenn Sie den Backofen von Hand gestartet haben. „Stoppzeit“ ist zu sehen. Die Anzeige zeigt AUTO. Stellen Sie den/die Ofen/Öfen auf die benötigte Backtemperatur ein (vergessen Sie nicht, eine Funktion einzustellen, wenn Sie den Multifunktionsofen benutzen). Drehen Sie den Zeitschaltuhrknopf auf die Stellung „AUTO“. Wenn die Kochzeit abgelaufen ist, er tönt ein Warnton. Drehen Sie den Zeitschaltuhrknopf auf die vertikale Stellung ( ), um zur manuellen Zubereitung zurückzukehren. Wenn Sie aus dem Haus gehen, brauchen Sie sich keine Sorgen um den Warnton machen - er stoppt nach einer Weile. Wenn Sie zurückkehren, drehen Sie den Zeitschaltuhrknopf auf die vertikale Stellung ( ), um zur manuellen Zubereitung zurückzukehren. Drehen Sie den Zeitschaltuhrknopf auf die Stellung ( ). Stellen Sie die benötigte Zeit mit dem Einstellknopf wie nachstehend beschrieben ein. „Stoppzeit“ ist zu sehen. Die Anzeige zeigt AUTO. Drehen Sie den Zeitschaltuhrknopf auf die Stellung „AUTO“. Wenn die Kochzeit abgelaufen ist, ertönt ein Warnton. Drehen Sie den Zeitschaltuhrknopf auf die ver tikale Stellung ( ) , um zur manuellen Zubereitung zurückzukehren. AUTO wird angezeigt. Sie wollen zum manuellen Kochen zurückkehren. Sie können jede automatische oder Kochzeiteinstellung löschen, indem Sie den Zeitschaltuhrknopf kurz auf das Uhrsymbol ( ) stellen und ihn dann loslassen. Automatisches Starten und Stoppen des Backofens Bevor Sie die Uhr einstellen, müssen Sie sich zunächst über zwei Zeiten im Klaren sein.

Deutsch Sonderfunktionen der Uhr Schlüsselsperre Kochen über die Zeitschaltuhr Mit der Zeitschaltuhr kann ein Backofen oder beide Backöfen automatisch ein- und ausgeschaltet werden. Die Start- und Stoppzeit muss für beide Öfen gleich sein, es können jedoch unterschiedliche Backtemperaturen eingestellt werden. Wenn Sie einen der Backöfen einschalten wollen, während die Zeitschaltuhr zum automatischen Backen eingestellt ist, müssen Sie warten, bis die Zeitschaltuhr den Ofen/die Öfen zuerst eingeschaltet hat. Sie können dann beide auf normale Weise von Hand einstellen. Sie können den Backofen einstellen, zu einer beliebigen Zeit in den folgenden 24 Stunden eingeschaltet zu werden. Wenn Sie mehr als ein Gericht zubereiten wollen, wählen Sie Speisen, die etwa die gleiche Zubereitungszeit haben. Gerichte können jedoch ein wenig „verlangsamt“ werden, indem Sie kleine Behälter verwenden und diese mit Aluminiumfolie abdecken oder „beschleunigt“ werden, indem Sie kleinere Mengen zubereiten oder sie in größere Behälter setzen. Schnell verderbende Speisen wie Schweinefleisch oder Fisch sollten vermeiden werden, wenn eine lange Verzögerungszeit geplant ist, vor allem bei warmem Wetter. Keine warmen Speisen in den Ofen stellen. Keinen bereits warmen Ofen benutzen. Bei aktivierter Schlüsselsperre kann die Uhr wie üblich bedient werden, die Öfen sind jedoch blockiert und schalten sich nicht ein. Dies bedeutet, dass Ihr Kind ein Kochprogramm wählen kann, das Programm jedoch nicht aktiviert und die Öfen nicht eingeschaltet werden. Aktivieren der Schlüsselsperre Vergewissern Sie sich, dass die Uhr im manuellen Betrieb ist und heben Sie alle aktiven Programme auf. Drehen Sie den Zeitschaltuhrregler auf das Uhr-Symbol ( ) und halten Sie ihn etwa 8 Sekunden in dieser Stellung. „On“ erscheint im Display. Halten Sie den Zeitschaltuhrregler weiter auf dem UhrSymbol ( ) und drehen Sie den Stellregler im Uhrzeigersinn, bis das Schlüssel-Symbol ( ) und „Of“ im Display zu sehen sind. Lassen Sie die Regler los Ihn nicht benutzen, wenn ein Ofen daneben warm ist. Die Verwendung von Wein oder Bier vermeiden, wenn es eine Verzögerung gibt, da Gärung auftreten kann. Um Gerinnen zu vermeiden, sollte Sahne Speisen erst kurz vor dem Servieren zugegeben werden. Frisches Gemüse, das sich während einer Verzögerung leicht verfärben kann, sollte mit geschmolzenem Fett bestrichen oder in eine Lösung aus Wasser und Zitronensaft eingelegt werden. Bei Obsttorten, Puddingtörtchen und ähnlich feuchten Mischungen auf ungebackenem Teig lassen sich zufriedenstellende Ergebnisse nur erreichen, wenn es eine kurze Wartezeit gibt. Speisen, die Überreste von gekochtem Fleisch oder Geflügel enthalten, sollten nicht automatisch gekocht werden, wenn es eine Verzögerung gibt. Ganzes Geflügel muss gründlich aufgetaut werden, bevor es in den Backofen gestellt wird. Vor dem Servieren kontrollieren, ob Fleisch und Geflügel gar sind. Die Öfen sind nun blockiert. Nach einigen Sekunden zeigt das Display wieder die Uhrzeit und das SchlüsselSymbol. Ausschalten der Schlüsselsperre Drehen Sie den Zeitschaltuhrregler auf das Uhr-Symbol ( ) und halten Sie ihn etwa 8 Sekunden in dieser Stellung. „Of“ erscheint im Display. Halten Sie den Zeitschaltuhrregler weiter auf dem UhrSymbol ( ) und drehen Sie den Stellregler im Uhrzeigersinn, bis das Schlüssel-Symbol ( ) im Display erlischt und „On“ zu sehen ist. Lassen Sie die Regler los. Reinigen Ihres Herdes Vor der gründlichen Reinigung von der Stromversorgung trennen. Daran denken, die Stromversorgung vor dem Gebrauch wieder einzuschalten. Niemals Lösungsmittel, Bleichsoda, Ätzmittel, biologische Pulver, Bleichmittel, Bleichen auf Chlorbasis, grobe Scheuermittel oder Salz verwenden. Keine unterschiedlichen Reinigungsprodukte mischen. Sie können miteinander mit gesundheitsschädlichen Ergebnissen reagieren. Nach einigen Sekunden zeigt das Display wieder die Uhrzeit. Die Öfen können nun ganz normal benutzt werden.

Deutsch Wenn Sie Ihren Herd vor dem Reinigen bewegen wollen, lesen Sie dazu im Abschnitt „Versetzen Ihres Herdes“ nach. Alle Teile des Herdes können mit heißer Spülmittellauge gereinigt werden. Achten Sie jedoch darauf, dass kein überschüssiges Wasser in das Gerät eindringt. Kochstellenbrenner Die Gasbrennerköpfe und -deckel können zum Reinigen entfernt werden. Vergewissern Sie sich, dass diese absolut trocken sind, bevor Sie sie wieder anbringen. Griddleplatte Die Griddleplatte nach dem Gebrauch immer reinigen. Lassen Sie sie vollständig abkühlen, bevor Sie sie abnehmen. Die Griddleplatte in heiße Spülmittellauge tauchen. Ein weiches Tuch oder für hartnäckige Flecken eine NylonSpülbürste verwenden.

NIEMALS ÄTZENDE ODER SCHEUERNDE REINIGER

VERWENDEN, DA DIESE DIE OBERFLÄCHE BESCHÄDIGEN WERDEN. Entfernen der Ofenauskleidungen Einige der Auskleidungsbleche können zum Reinigen entfernt werden. Zuerst Roste herausnehmen. Jede Seite des Ofens ist mit vier Befestigungsschrauben befestigt. Sie müssen die Schrauben nicht herausnehmen, um die Ofenauskleidungen zu entfernen. Wird jede Seitenabdeckung nach oben angehoben, gleitet sie von den Schrauben. Diese dann nach vorne ziehen. Sobald die Auskleidungen entfernt sind, kann das Emailleinnere des Backofens gereinigt werden. Beim Wiedereinsetzen der Auskleidungen zuerst die Seitenauskleidungen anbringen. Vergewissern Sie sich, dass Sie das Ofendach mit dem Schlitz nach vorne anbringen. Der hohe Ofen Schieben Sie zum Reinigen des Ofens die Roste heraus, haken Sie die Leisten von den Ofenseiten ab und heben Sie sie heraus. Grill Die Grillpfanne und der Rost sollten mit heißer Spülmittellauge abgespült werden. Nach dem Grillen von Fleisch oder Speisen, die den Grill verschmutzen, die Grillpfanne sofort nach dem Gebrauch einige Minuten im Spülbecken einweichen lassen. Hartnäckiger Schmutz kann vom Rost mit einer Nylonbürste entfernt werden. Bedienblende und Ofentüren Beste Ergebnisse erzielen Sie mit einem flüssigen Reinigungsmittel. Die Bedienblende und die Regler sollten nur mit einem weichen Tuch, ausgewrungen in sauberer, heißer Spülmittellauge, gereinigt werden. Dabei jedoch darauf achten, dass kein überschüssiges Wasser in das Gerät gelangt. Mit einem sauberen, feuchten Tuch abwischen und dann mit einem trockenen Tuch polieren. Die Ofentüren sollten nur mit einem weichen Tuch, das in sauberer und heißer Spülmittellauge ausgewrungen wurde, gereinigt werden. Hauptbackofen Der Hauptbackofen hat herausnehmbare Bleche, die mit spezieller Emaille beschichtet wurden, die sich teilweise selbst reinigt. Dies verhindert nicht alle Markierungen an der Auskleidung, hilft aber dabei, einen Großteil des erforderlichen Reinigens von Hand zu verringern. Die Cook & Clean-Abdeckungen funktionieren besser über 200°C. Wenn Sie das meiste Braten und Backen unter dieser Temperatur ausführen, nehmen Sie gelegentlich die Abdeckungen heraus und wischen Sie sie mit einem fuselfreien Tuch und heißer Spülmittellauge ab. Die Abdeckungen sollten dann getrocknet und wieder eingesetzt und der Ofen etwa 1 Stunde lang auf 200°C geheizt werden. Dies stellt sicher, dass die Cook & Clean-Abdeckungen effektiv arbeiten. Keine Stahlwolle (oder andere Materialien, die die Oberfläche verkratzen können) verwenden. Keine Ofenreinigungsschwämme verwenden. Versetzen Ihres Herdes Die Stromversorgung ausschalten. Der Herd ist schwer, daher sind u.U. zwei Leute notwendig, um ihn zu versetzen. Er hat zwei Verstellrollen an der Rückseite sowie zwei herunterschraubbare Verstellfüße an der Vorderseite. Die Grilltür und die rechte Ofentür öffnen, so dass sich die Unterseite der Bedienblende gut greifen lässt, während Sie den Herd bewegen. Heben Sie das Vorderteil des Herdes leicht an und ziehen Sie ihn nach vorne. Bewegen Sie den Herd nicht, indem Sie an den Türgriffen oder Reglern ziehen. Den Herd immer nur ein Stück bewegen und hinter dem Herd kontrollieren, dass sich der Gasschlauch nicht verfangen hat. Sicherstellen, dass das Stromkabel und der Gasschlauch lang genug sind, um den Herd nach vorne zu bewegen. Wenn eine Stabilitätskette angebracht ist, diese lösen, während Sie den Herd vorsichtig herausziehen. Vergessen

Deutsch Sie nicht, sie nach dem Wiederanschieben des Herdes wieder anzubringen. Beim Wiederanschieben des Herdes erneut dahinter kontrollieren, um sicherzustellen, dass Stromkabel und Gasschlauch sich nicht verfangen haben. Problembeseitigung Dampf kommt aus dem Backofen Beim Kochen von Speisen mit hohem Wassergehalt (z. B. Backofen-Pommes frites) ist ggf. ein wenig Dampf am hinteren Luftschlitz zu sehen. Beim Öffnen der Ofentür vorsichtig sein, da es einen kurzen Dampfstoß geben kann, wenn die Ofentür geöffnet wird. Zurückstehen und den Dampf austreten lassen. Das Backofengebläse ist laut Der Ton des Gebläses kann sich ändern, während sich der Backofen aufheizt - dies ist ganz normal. Wenn Sie größere Lebensmittel braten, sollten Sie diese während des Kochens umdrehen. Wenn zwei Schubleisten verwendet werden, kontrollieren, ob genug Platz zwischen beiden gelassen wurde, damit die Hitze zirkulieren kann. Wenn ein Backblech in den Ofen gesetzt wird, vergewissern Sie sich, dass es mittig auf der Schubleiste sitzt. Kontrollieren Sie, ob die Türdichtung beschädigt ist und die Tür verriegelung so eingestellt ist, dass die Tür fest gegen die Dichtung sitzt. Eine Schale mit Wasser, die auf die Schubleiste gesetzt wird, sollte überall die gleiche Tiefe haben. (Wenn sie zum Beispiel hinten tiefer ist, sollte der hintere Teil des Herdes angehoben oder die Vorderseite abgesenkt werden.) Wenn der Herd nicht waagerecht steht, lassen Sie Ihren Lieferanten den Herd für Sie waagerecht stellen. Der Backofen geht nicht an, wenn er von Hand eingeschaltet wird Die Regler werden heiß, wenn ich den Backofen oder Grill benutze. Kann ich dies vermeiden? Wenn Sie den Multifunktionsofen benutzen, haben Sie eine Backfunktion eingestellt? Ist die Stromversorgung eingeschaltet? Ist die Uhr beleuchtet? Wenn nicht, kann ein Problem mit der Stromversorgung vorliegen. Ist die Sicherung für den Herd in Ordnung? Ist das Schlüssel-Symbol ( ) im Display zu sehen? Zu weiteren Informationen über die Schlüsselsperre der Uhr siehe im Abschnitt „Die Uhr“ der Anleitung. Ja, dies wird durch Hitze verursacht, die aus dem Ofen oder Grill steigt und sie aufheizt. Die Backofentür stets geschlossen lassen. Sicherstellen, dass die Grillpfanne beim Grillen ganz nach hinten an den „Backanschlag“ geschoben ist. Wenn es ein Problem mit der Installation gibt und mein ursprünglicher Installateur nicht kommen kann, wer zahlt? Backofen geht beim automatischen Backen und Braten nicht an Sie zahlen. Kundendienste berechnen Gebühren, wenn sie Arbeiten korrigieren, die von Ihrem ursprünglichen Installateur ausgeführt wurden. Es ist in Ihrem Interesse, Ihren ursprünglichen Installateur zu finden. Ist die Zeitschaltuhr korrekt eingeschaltet, aber steht der Ofenregler versehentlich auf AUS? Wenn Sie den Multifunktionsofen benutzen, haben Sie eine Backfunktion eingestellt? Wenn dies das Problem nicht behebt, rufen Sie einen Kundendienstver treter. Fehlerstrom-Schutzschalter (FI-Schalter) Soll die Herdinstallation durch eine Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 30 mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes und anderer Haushaltsgeräte gelegentlich zu ungewolltem Auslösen führen. In diesen Fällen muss der Herdschaltkreis ggf. durch den Einbau einer 100 mA-Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem qualifizierten Elektriker ausgeführt werden. Backofentemperatur wird heißer, wenn der Herd älter wird Wenn das Herunterdrehen des Reglers nicht funktioniert hat oder nur für eine kurze Zeit funktioniert hat, benötigen Sie eventuell ein neues Thermostat. Dies sollte von einem Kundendienstver treter eingebaut werden. Speisen kochen zu langsam, zu schnell oder verbrennen Grill bereitet nicht richtig zu Verwenden Sie Pfanne und Dreifuß im Lieferumfang des Herdes? Wird die Pfanne auf den Einschubleisten, nicht auf dem Boden des Grillfaches benutzt? Ist das Grillblech ganz bis an den Anschlag geschoben? Kochzeiten können anders als bei Ihrem vorherigen Herd sein. Je nach individuellem Geschmack kann die Temperatur geändert werden, um das gewünschte Ergebnis zu erzielen. Versuchen Sie, mit einer höheren Temperatureinstellung zu kochen. Ist das Backofendach im Ofen? Die Ofenbeleuchtung funktioniert nicht Die Glühlampe ist wahrscheinlich durchgebrannt. Sie können eine Ersatzglühlampe (die nicht unter die Garantie fällt) von einem guten Elektrofachgeschäft kaufen. Sie benötigen eine 15 Watt, 240 V Glühlampe mit Edisongewinde FÜR BACKÖFEN. Es muss eine spezielle Glühlampe sein, die bis 300 °C wärmebeständig ist. Die Backofentür öffnen und das Handyrack (falls vorhanden) und die Ofenroste entfernen. Der Backofen backt oder brät nicht gleichmäßig Für gleichmäßiges Bräunen ist die maximal empfohlene Größe eines Backblechs 325 mm mal 305 mm für den Hauptbackofen und 230 mal 320 mm für den hohen Backofen.

Deutsch Die Stromversorgung ausschalten. Die Lampenabdeckung durch Schrauben gegen den Uhrzeigersinn lösen. Die alte Glühlampe ausschrauben. Die neue Glühlampe einschrauben, die Lampenabdeckung wieder aufschrauben. Die Stromversorgung einschalten und kontrollieren, ob die Glühlampe aufleuchtet. Defekte Kochstellenzündung oder Kochstellenbrenner Ist die Stromversorgung eingeschaltet? Ist die Uhr beleuchtet? Wenn nicht, kann ein Problem mit der Stromversorgung vorliegen. Sind die Zündelektroden oder Gasbrennerschlitze durch Schmutz blockiert? Sind die Brennerdeckel richtig aufgesetzt? Kochplattenbrenner zünden nicht Wenn nur eine oder alle Kochplattenbrenner nicht zünden, vergewissern Sie sich, dass die Teile nach dem Wischen oder Entfernen zur Reinigung richtig wieder angebracht worden sind. Kontrollieren Sie, ob es ein Problem mit Ihrer Gasversorgung gibt. Dies ist möglich, indem Sie sich vergewissern, dass alle anderen Gasgeräte, die Sie haben, korrekt funktionieren. Sehen Sie einen Funken an den Gasbrennern, wenn Sie die Taste drücken? Falls nicht, kontrollieren Sie, ob die Stromversorgung ein ist – leuchtet die Uhr? Allgemeine Sicherheitshinweise Dieses Gerät muss von einem Fachmann gemäß den Montageanweisungen installiert werden. Die Installation muss den einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen. Bei Gasgeruch Elektrische Schalter nicht ein- oder ausschalten. Nicht rauchen! Keine offenen Flammen verwenden. Das Gas am Gaszähler oder Zylinder ausschalten. Türen und Fenster öffnen, um das Gas loszuwerden. Das Gasversorgungsunternehmen anrufen. Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen. Die Verwendung eines Gaskochgerätes führt zu Wärmeund Feuchtigkeitsbildung im Aufstellraum. Deshalb immer auf eine gute Belüftung der Küche achten: halten Sie die Belüftungsöffnungen geöffnet oder sehen Sie eine mechanische Lüftungseinrichtung (z. B. eine mechanische Dunstabzughaube) vor. Die besonders intensive oder langanhaltende Benutzung des Gerätes kann eine zusätzliche Belüftung, wie z. B. das Öffnen eines Fensters erforderlich machen. Verwenden Sie Abzuggebläse oder Dunstabzughauben, wenn vorhanden. Der Herd sollte von einem qualifizier ten Wartungstechniker repariert und nur geprüfte Ersatzteile verwendet werden.

Lassen Sie sich die Lage des Herdkontrollschalters vom Installateur zeigen. Markieren Sie ihn, um ihn leichter finden zu können. Lassen Sie den Herd stets abkühlen und schalten Sie ihn dann an der Netzversorgung aus. Dies gilt auch vor der Reinigung oder vor der Durchführung von Wartungsarbeiten, wenn in dieser Anleitung nicht anders angegeben. Alle Teile des Herdes werden bei Gebrauch heiß und bleiben auch nach dem Kochen noch eine Zeitlang heiß. Seien Sie beim Berühren des Herdes vorsichtig, um Verbrennungen zu vermeiden. Versichern Sie sich ebenfalls immer, dass die Regler in der AUS-Stellung und kühl sind, bevor Sie versuchen, den Herd zu reinigen. Verwenden Sie trockene Ofenhandschuhe. Feuchte Handschuhe können zu Dampfverbrennungen beim Berühren einer heißen Oberfläche führen. Betreiben Sie den Herd niemals mit nassen Händen. Verwenden Sie kein Geschirrtuch oder ein anderes großes Tuch statt eines Handschuhs. Sie können Feuer fangen, wenn sie eine heiße Oberfläche berühren. Vorsicht beim Reinigen. Wenn ein nasser Schwamm oder ein nasses Tuch zum Aufwischen von Spritzern auf einer heißen Oberfläche verwendet werden, seien Sie vorsichtig, um Dampfverbrennungen zu vermeiden. Einige Reinigungsmittel können bei Anwendung auf einer heißen Oberfläche schädliche Dämpfe entwickeln. Verwenden Sie keine unstabilen Töpfe und halten Sie die Griffe vom Rand der Kochstelle entfernt. Es darf Babys und kleinen Kindern niemals erlaubt werden, in der Nähe des Herdes zu sein. Sie sollten niemals auf irgend einem Teil des Geräts sitzen oder stehen gelassen werden. Bringen Sie ihnen bei, nicht an den Reglern oder anderen Teilen des Herdes zu spielen. Bewahren Sie niemals etwas in Schränken über einem Herd auf, das für Kinder von Interesse ist. Kinder, die auf den Herd klettern, um sie zu erreichen, können ernsthafte Verletzungen erleiden. Reinigen Sie nur die in dieser Anleitung aufgeführten Teile. Im Interesse von Hygiene und Sicherheit sollte der Herd jederzeit sauber gehalten werden, da sich ansammelnde Fette oder andere Lebensmittelreste zu einem Feuer führen können. Halten Sie brennbare Wandbehänge oder Vorhänge, usw. in einem sicheren Abstand von Ihrem Herd. Versprühen Sie keine Aerosole in der Nähe des Herdes, während er eingeschaltet ist. Lagern oder verwenden Sie keine brennbaren Materialien oder entzündliche Flüssigkeiten in der Nähe dieses Geräts. Verwenden Sie bei Fettbränden kein Wasser. Heben Sie niemals einen brennenden Topf hoch. Schalten Sie die Regler aus. Ersticken Sie das Feuer in einem brennenden Topf auf einer Fläche durch vollständiges Abdecken mit einem gut passenden Deckel oder Backblech. Verwenden Sie einen Trockenchemikalien- oder Schaumfeuerlöscher, falls verfügbar. Deutsch Lassen Sie die Kochplatte niemals unbeaufsichtigt auf einer hohen Einstellung. Überkochende Töpfe können zu Rauch führen und Fettspritzer können Feuer fangen. Tragen Sie niemals lose oder hängende Kleidung während der Benutzung des Gerätes. Seien Sie vorsichtig, wenn Sie nach Gegenständen greifen, die in Schränken über der Kochstelle aufbewahrt werden. Brennbares Material kann sich entzünden, wenn es in Kontakt mit einer heißen Oberfläche gelangt und kann schwere Verbrennungen verursachen. Lassen Sie beim Erwärmen von Fetten und Ölen große Vorsicht walten, da sich diese entzünden können, wenn sie zu heiß werden. Benutzen Sie, wenn möglich, ein Frittierthermometer, um das Überhitzen von Fett über den Rauchpunkt hinaus zu verhindern. Lassen Sie eine Friteuse niemals unbeaufsichtigt. Erwärmen Sie Fett immer langsam und beobachten Sie es, während es sich erhitzt. Frittierpfannen sollten nur zu einem Drittel mit Fett gefüllt sein. Füllen der Pfanne mit zu viel Fett kann zu Spritzern führen, wenn Nahrungsmittel hinzugegeben werden. Wenn Sie eine Kombination aus Ölen oder Fetten zum Braten verwenden, rühren Sie diese vor dem Erwärmen oder während das Fett schmilzt zusammen. Bratgut sollte so trocken wie möglich sein. Frost an Gefriergut oder Feuchtigkeit an frische Lebensmitteln kann zu Überkochen von heißem Fett über den Rand der Pfanne führen. Achten Sie beim Braten mit hohen oder mittelhohen Temperaturen sorgfältig auf Spritzer oder Überhitzen von Nahrungsmitteln. Versuchen Sie niemals, eine Pfanne mit heißem Fett zu bewegen, vor allem eine Friteuse. Warten Sie, bis das Fett abgekühlt ist. Wenn der Grill eingeschaltet ist, verwenden Sie nicht die Oberseite des Abzugs (der Schlitz entlang der Rückseite des Herdes) zum Vorwärmen von Platten, Tellern, Trocknen von Geschirrtüchern oder Erweichen von Butter. Bei Gebrauch eines elektrischen Geräts nahe der Kochplatte sollten Sie sich vergewissern, dass die Schnur des Geräts die Kochplatte nicht berühren kann. Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Nur bestimmte Arten von Glas, Glaskeramik, Tonwaren oder anderen glasier ten Behältern eignen sich zum Kochen auf der Kochstelle. Andere können aufgrund der plötzlichen Temperaturänderung zerbrechen. Lassen Sie niemanden auf einen Teil des Herdes klettern, stehen oder hängen. Verwenden Sie keine Aluminiumfolie zum Abdecken von Rosten, Auskleidungen oder Ofendach. Erwärmen Sie niemals ungeöffnete Speisebehälter. Druckaufstauung kann zum Platzen des Behälters und damit Verletzungen führen. Der Herd ist nur zum Zubereiten von Speisen bestimmt und darf nicht für einen anderen Zweck benutzt werden. Der Backofen sollte NICHT zum Heizen der Küche benutzt werden. Dies ist Energieverschwendung und die Regler können sich überhitzen. Wenn der Backofen eingeschaltet ist, die Ofentür nicht länger als notwendig offen halten. Die technischen Daten dieses Herdes sollten nicht geändert werden. Dieses Gerät ist schwer, beim Umsetzen ist Vorsicht walten zu lassen. Wenn der Herd nicht in Gebrauch ist, stellen Sie sicher, dass die Regler in der Aus-Stellung sind. Reparatur und Ersatzteile Füllen Sie bitte die Geräteinformationen unten aus und bewahren Sie diese an einem sicheren Ort auf. Diese Angaben helfen uns, Ihr Gerät genau zu identifizieren und helfen uns, Ihnen zu helfen. Füllen Sie die Karte bitte jetzt aus, um Zeit und Ungelegenheiten zu sparen, wenn später ein Problem mit Ihrem Gerät auftreten sollte. Es kann ebenfalls nützlich sein, Ihren Kaufzettel zusammen mit dieser Broschüre aufzubewahren. Sie können gefragt werden, die Kaufbestätigung vorzulegen, um die Gültigkeit einer Garantiereparatur zu prüfen. Kraftstofftyp: Gas/Elektrizität Name des Geräts und Farbe* Elan 90 Seriennummer * Händlername und -anschrift Kaufdatum Name und Anschrift des Installateurs Installationsdatum

• Diese Informationen befinden sich auf dem Geräteschild. Bei einem Problem Falls Sie wider Erwarten ein Problem mit Ihrem Gerät haben sollten, schauen Sie sich bitte zunächst den Rest dieser Anleitung an, vor allem den Abschnitt zur Problemlösung, um sicherzustellen, dass Sie das Gerät korrekt benutzen. Wenn Sie danach noch immer Schwierigkeiten haben, wenden Sie sich bitte an Ihren Händler. Bitte beachten Ist der Garantiezeitraum für Ihr Gerät abgelaufen, erhebt unser Kundendiensttechniker für diesen Besuch ggf. eine Gebühr.

Deutsch Wenn Sie einen Ingenieurbesuch anfordern und der Fehler nicht Verantwor tung des Herstellers ist, behält sich unser Kundendiensttechniker das Recht zur Berechnung einer Gebühr vor. Nicht wahrgenommene Termine können ebenfalls in Rechnung gestellt werden. Belüftungsmaßnahmen Außerhalb des Garantiezeitraums Wir empfehlen, dass unsere Geräte regelmäßig über ihre gesamte Lebensdauer gewartet werden, um beste Leistung und Wirtschaftlichkeit zu erhalten. Wartungs- und Reparaturarbeiten sollten nur von sachkundigem und ausreichend qualifiziertem Person ausgeführt werden. Ersatzteile Um optimale und sichere Leistung zu erhalten, nur Originalersatzteile verwenden. Keine erneuerten oder unbefugten Gasregler verwenden. Wenden Sie sich an Ihren Händler. Installation Dieses Gerät ist nur zum Haushaltsgebrauch ausgelegt. Verwendung für einen anderen Zweck kann zum Verfall der Garantie oder der Haftungsansprüche führen. Schauen Sie auf dem Geräteschild nach, für welches Gas der Herd eingestellt ist. Umstellung Dieses Gerät wird geliefert als: G 20 20 Millibar

Ein Umstellsatz für andere Gasarten ist im Lieferumfang des Herds enthalten. Soll das Gerät auf die Verwendung einer anderen Gasart umgestellt werden, empfehlen wir, dies vor der Installation zu tun. Siehe dazu der Abschnitt Gasumstellung dieser Anleitung. Dieses Gerät wird nicht an eine Abgasleitung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden. Besonders zu beachten sind geeignete Belüftungsmaßnahmen. Örtliche Richtlinien zur Be- und Entlüftung müssen beachtet werden, mindestens ist jedoch folgendes notwendig: Alle Räume benötigen ein Fenster, das geöffnet werden kann, oder vergleichbares, für einige Räume ist zusätzlich zu einem Fenster ein permanenter Abzug erforderlich. Der Herd darf nicht in einer kombinierten Wohnküche mit einem Rauminhalt von weniger als 20 m3 installiert werden. Soll er in einem Raum mit einem Rauminhalt von unter 5 m3 installiert werden, ist ein Luftabzug mit einer Wirkfläche von 100 cm2 erforderlich. Soll er in einem Raum mit einem Rauminhalt von 5 m3 bis 10 m3 installiert werden, ist ein Luftabzug mit einer Wirkfläche von 50 cm2 erforderlich. Überschreitet der Rauminhalt 11 m3 ist kein Luftabzug erforderlich. Hat der Raum jedoch eine Tür, die direkt ins Freie geöffnet werden kann, ist selbst bei einem Rauminhalt zwischen 5 m3 und 10 m3 kein Luftabzug erforderlich. Befinden sich andere kraftstoffverbrennende Geräte im gleichen Raum, ist ggf. mehr Belüftung notwendig. Aufstellung des Herdes Der Herd kann in einer Küche bzw. Küche mit Esszimmer installiert werden, jedoch NICHT in einem Raum mit einer Badewanne oder Dusche. HINWEIS: Ein Gerät für flüssiges Propangas darf nicht in einem Zimmer oder internen Raum unter Erdgeschossebene wie z. B. in einem Keller installiert werden. Zur zufriedenstellenden Installation des Herdes wird die folgende Ausrüstung benötigt: Aufstellen des Herdes Die Abbildungen zeigen den empfohlenen Mindestabstand des Herdes zu benachbarten Flächen. Sicherheitsanforderungen/Vorschriften und Richtlinien Dieses Gerät muss von einer Fachkraft installiert werden. Die Installation muss den einschlägigen Vorschriften und Richtlinien sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen. Lesen Sie vor der Installation oder dem Gebrauch dieses Geräts die Anleitung. In Ihrem eigenen und dem Interesse der Sicherheit ist es gesetzlich vorgeschrieben, dass alle Gasgeräte von Fachleuten installiert werden müssen. Bei unkorrekter Installation des Geräts können Garantie- oder Haftungsansprüche nichtig werden und zu Strafverfolgung führen. Stellen Sie vor der Installation sicher, dass der Herd für Ihre Gasart und Versorgungsspannung geeignet ist. Entnehmen Sie diese dem Leistungsschild. Dieses Gerät kann auf die Verwendung anderer Gasarten umgestellt werden. Stellen Sie es in einem gut belüfteten Raum auf.

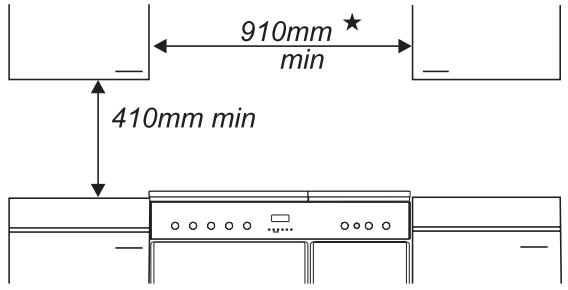

Die Kochstelleneinfassung sollte auf einer Ebene mit oder über jeder benachbar ten Arbeitsfläche liegen. Über der Kochstellenhöhe sollte eine Lücke von 75 mm an jeder Seite des Herdes und zu jeder benachbarten senkrechten Fläche gelassen werden. Deutsch Für nicht entzündliche Flächen (wie unlackiertes Metall oder Keramikfliesen) kann dies auf 25 mm verkleinert werden. Ein Mindestraum von 650 mm ist zwischen der Oberseite der Kochstelle und einer horizontalen entzündlichen Fläche erforderlich. Drehen Sie zum Einstellen der Vorderfüße die Unterteile, um sie zu heben oder zu senken. Anbringen der Griffe Die 4 mm Inbusschrauben aus den Türen entfernen. Die Türgriffe mit den Schrauben befestigen. *Jede Dunstabzugshaube sollte gemäß den Anweisungen des Dunstabzughaubenherstellers installiert werden. Möbel- und Wandflächen auf beiden Seiten und hinter dem Gerät sollten wärme-, spritz- und dampfbeständig sein. Bestimmte Arten von Vinyl- oder Laminatküchenmöbel sind besonders anfällig für Wärmebeschädigung und Verfärbung. Wir können keine Verantwortung für Schäden übernehmen, die durch normale Benutzung des Herds an einem Material verursacht wird, das sich bei Temperaturen unter 65 °C über Raumtemperatur verfärbt oder abblättert. Aus Sicherheitsgründen dürfen keine Vorhänge direkt hinter dem Herd angebracht werden. Wir empfehlen eine Lücke von 910 mm zwischen Einheiten, um Bewegen des Herdes zu berücksichtigen. Wenn ein glatt abschließender Einbau erforderlich ist, schieben Sie den Herd an die Einheit an der einen Seite, und danach die Einheit an der anderen Seite an. Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe einer Ecke der Küche steht, damit sich die Backofentüren öffnen lassen. Die Griffe sollten über den Befestigungselementen sein. Die Griffe sollten über den Befestigungselementen sein. Die Kunststoffstopfen in die Befestigungslöcher setzen. Die 4 mm Inbusschrauben von den oberen Ecken der Bedienblende entfernen und den vorderen Handlauf anbringen. Anbringen des Spritzschutzes Entfernen Sie keine Verpackung vom Herd, bis er sich direkt vor dem Aufstellort befindet (es sei denn, er passt in seiner Außenverpackung nicht durch eine Tür). Die zwei Befestigungsschrauben (3 mm Innensechskantkopf) und die Muttern, die durch die Oberseite des hinteren Luftschlitzes gehen, entfernen. Die Spritzwand anhalten. Die 2 Befestigungsschrauben und Muttern von hinten anbringen. Höheneinstellung Gasanschluss Auspacken des Herdes Es wird empfohlen, eine Wasserwaage auf einem Einschubblech in einem der Backofen zu benutzen, um zu prüfen, ob er waagerecht steht. Den Herd in seine gewünschte Position stellen und dabei darauf achten, ihn nicht in der Lücke zwischen Kücheneinheiten zu verdrehen, da dies den Herd oder die Einheiten beschädigen könnte. Die Vorderfüße und hinteren Rollen können eingestellt werden, um den Herd waagerecht zu stellen. Um die Höhe der Rückseite des Herdes einzustellen, das im Lieferumfang enthaltene Nivellierwerkzeug benutzen, um die Stellmuttern an den vorderen Ecken des Herdes zu drehen. Haltevorrichtung Eine Haltevorrichtung sollte angebracht sein, wenn der Herd an eine flexible Gasversorgung angeschlossen ist. Eine Haltevorrichtung sollte am Bauwerk befestigt werden und sollte gelöst werden können, damit der Herd zur Reinigung oder Wartung herausgezogen werden kann. Flexibler Gasschlauch Zwischen Gasversorgung und Anschlussschlauch muss ein Gasabsperrventil angebracht werden. Der flexible Schlauch (nicht im Lieferumfang des Herdes enthalten) muss den einschlägigen Normen entsprechen. Wenden Sie sich im Zweifelsfall an Ihren Lieferanten. Die hinteren Abdeckkästen beschränken die Position des Versorgungsanschlusses. Die Hausgasversorgung muss

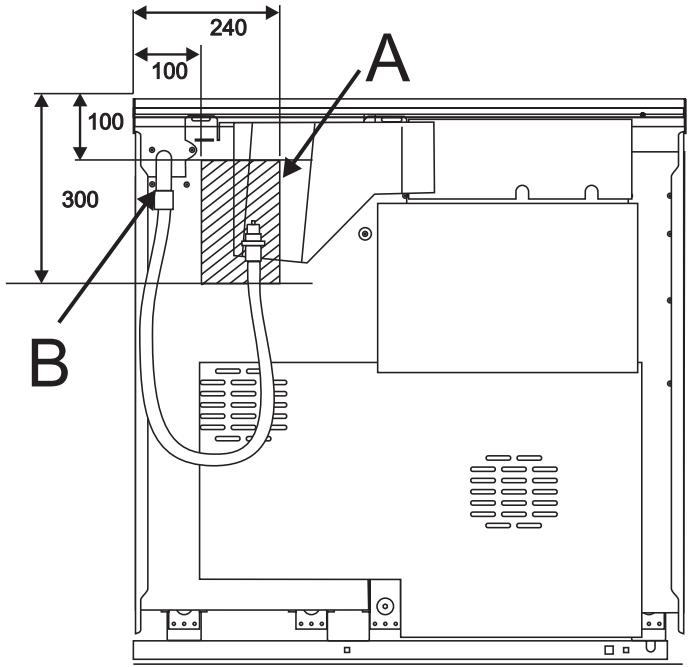

Deutsch mit einem nach unten gerichteten Anschluss abgeschlossen werden. Der Geräteanschluss befindet sich direkt unter Kochstellenhöhe an der Rückseite des Herdes. („B“ in der Abbildung). Hinweis Der Herd muss über eine geeignete Herdsteuerung mit einem doppelpoligen Schalter mit einer Kontakttrennung von mindestens 3 mm in allen Polen an die korrekte Stromversorgung angeschlossen werden, wie auf dem Spannungsschild am Herd angegeben. Dieser Herd darf nicht an eine normale Haushaltssteckdose angeschlossen werden. Die gesamte elektrische Belastung des Geräts beträgt etwa 7,4 kW. Die verwendete Kabelgröße sollte für diese Belastung geeignet sein und alle örtlichen Anforderungen erfüllen. Zugriff auf den Netzanschluss erhalten Sie durch Entfernen des elektrischen Klemmenanschlusskastens an der Rückwand. Das Netzkabel an die korrekten Anschlüsse für Ihre Stromversorgungsart anschließen. Der Schlauch sollte so angebracht werden, dass Ein- und Auslassanschlüsse senkrecht sind, so dass der Schlauch u-förmig nach unten hängt. Da die Höhe des Herdes verstellt werden kann und jeder Anschluss anders ist, ist es schwierig, genaue Abmessungen zu geben. Idealerweise sollte der Hausversorgungsanschluss im schraffierten Bereich in der Abbildung auf der Rückseite des Herdes sein. („A“ in der Abbildung). Kontrollieren Sie nach Herstellung des Gasanschlusses mit einer Druckprüfung, ob der Herd gasdicht ist. Verwenden Sie bei Prüfung auf Gasaustritte kein Spülmittel – dies kann zu Rost führen. Verwenden Sie ein Produkt, das speziell für Leckerkennung hergestellt wurde. Druckprüfung Der Gasdruck kann an der Gasdüse eines der mittleren Kochstellenbrenner gemessen werden. Den Pfannenträger, Brennerkopf und -deckel entfernen. Die Gasdüse ist nun zugänglich. Testdrücke siehe Abschnitt Technische Daten an der Rückseite dieser Anleitung. Das Brenneroberteil wieder zusammensetzen und dabei sicherstellen, es korrekt auf dem Brennergehäuse zu montieren. Kontrollieren, ob die Verbindungen korrekt angebracht und die Klemmschrauben fest angezogen sind. Das Netzkabel über die Kabelschelle befestigen. Fehlerstrom-Schutzschalter (FI-Schalter) Soll die Installation durch eine Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 30 mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes und anderer Haushaltsgeräte gelegentlich zu ungewolltem Auslösen führen. In diesen Fällen muss der Herdschaltkreis ggf. durch den Einbau einer 100 mA-Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem qualifizierten Elektriker ausgeführt werden. Elektrischer Anschluss Dieses Gerät muss von einem qualifizier ten Elektriker gemäß einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen installiert werden. ACHTUNG: DIESES GERÄT MUSS GEERDET WERDEN

Deutsch Kochstelle Alle Brenner nacheinander kontrollieren. Eine Flammensicherheitsvorrichtung stoppt die Gaszufuhr zum Brenner, wenn die Flamme erlischt. Den Regler für jeden Brenner auf das große Flammensymbol drehen. Den Regler eindrücken. Dies lässt Gas zum Gasbrenner strömen. Den Regler weiter eingedrückt halten und die Zündtaste drücken oder das Gas mit einem Streichholz anzünden. Den Regler etwa weitere 10 Sekunden eingedrückt halten. Wenn Sie den Regler loslassen und der Gasbrenner ausgeht, hat die Sicherheitsvorrichtung nicht gehalten. Wiederholen Sie den Vorgang nach einer Minute. Drücken Sie den Regler etwas länger und evtl. ein wenig fester ein. Grill Die Grillfachtür öffnen. Schalten Sie den Grillregler ein und kontrollieren Sie, ob sich der Grill erhitzt. Backofenprüfung Die Uhr muss auf die Uhrzeit eingestellt sein, bevor die Backöfen funktionieren. Zur Einstellung der Uhrzeit siehe Abschnitt „Die Uhr“. Die Backöfen einschalten und kontrollieren, ob sie sich erwärmen. Die Öfen ausschalten. Anbringen des Sockels Die 3 Schrauben an der vorderen Unterkante des Herdes lösen. Das mittlere Schlüsselloch über die mittlere Schraube haken. Jedes Endschlüsselloch verdrehen und auf seine jeweiligen Schrauben setzen. Die Befestigungsschrauben anziehen. Backofenleuchten Die Backofenlichtschalter drücken und kontrollieren, ob die Leuchten funktionieren. Anm. Die Glühlampen der Öfen sind nicht Bestandteil der Garantie. Kundendienst Bitte informieren Sie den Benutzer über die Bedienung des Herdes und übergeben Sie ihm diese Anleitung. Vielen Dank.

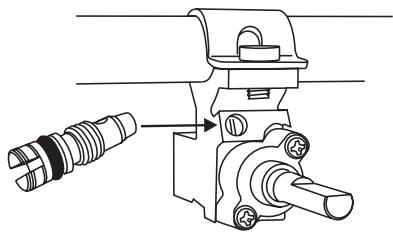

Deutsch Die 2 Befestigungsschrauben der Handlaufendhalterung und die 2 Kreuzschlitzschrauben, die unter den Endhalterungen des Handlaufs liegen, entfernen. Die Bedienblende von den oberen Sicherungen absenken. Umstellung auf eine andere Gasart Reparatur - Achtung Diese Umstellung muss von einer Fachkraft ausgeführt werden. Nach der Umstellung muss die Installation den einschlägigen Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunternehmen entsprechen. Lesen Sie die Anleitung, bevor Sie dieses Gerät umstellen. Bei falscher Umstellung des Geräts können Garantie- oder Haftungsansprüche nichtig werden und zu Strafverfolgung führen. Diese Anleitung muss in Verbindung mit dem Rest der Geräteanleitung verwendet werden, vor allem Informationen über Normen, Herdaufstellung, Eignung des Anschlussschlauches, usw. Bei Reparatur oder Austausch gasführender Bauteile den Herd vor Beginn der Arbeiten vom Gas trennen und nach Abschluss prüfen, ob das Gerät gasdicht ist. Keine erneuerten oder unbefugten Gasregler verwenden. Umstellung auf andere Gasarten. Die Umgehungsschraube entfernen und den korrekten Ersatz anbringen. Korrekte Düsengröße siehe Tabelle an der Rückseite dieser Anleitung. Die Bedienblende wieder anbringen. Aufkleber Umstellung Den passenden Aufkleber, der anzeigt, für welches Gas das Gerät nun eingestellt ist, auf das Datenschild kleben. Vor der Aufnahme der Arbeit von der Strom- und Gasversorgung trennen. Prüfen, ob das Gerät nach Abschluss der Arbeiten sicher ist. Dieses Gerät wird geliefert als: G 20 20 Millibar

Sehen Sie im Abschnitt Technische Daten auf der Rückseite der Anleitung nach, ob der Herd auf die Gasart, die Sie verwenden wollen, umgestellt werden kann. Druckprüfung Gasdüsen Brennerdeckel und -köpfe entfernen. Alte Düsen entfernen. Neue Düsen anbringen (korrekte Düsen siehe Abschnitt Technische Daten auf der Rückseite der Anleitung). In der umgekehr ten Reihenfolge zusammensetzen. Hahneinstellung Das Gerät an die Gasversorgung anschließen. Kontrollieren, ob das Gerät gasdicht ist. Testdrücke siehe Abschnitt Technische Daten an der Rückseite dieser Anleitung. Der Gasdruck kann an der Gasdüse eines der mittleren Kochstellenbrenner gemessen werden (nicht den Dreiringbrennern). Den Brennerkopf abheben. Das Manometer an die Düse anbringen. Den Kochstellenbrenner einschalten und einen der anderen Brenner einschalten und anzünden. Das Brenneroberteil wieder zusammensetzen und dabei sicherstellen, es korrekt auf dem Brennergehäuse zu montieren. Kontrollieren, ob das Gerät gasdicht ist. Die Funktion aller Brenner prüfen. Sehen Sie in der Tabelle auf der Rückseite der Anleitung nach, ob die Umgehungsschrauben gewechselt werden müssen. Alle Knebel abziehen. Die Backofen- und/oder Grilltür öffnen und die Befestigungsschrauben unter der Bedienblende entfernen. Die Backöfen Energieeffizienzklasse auf einer Skala von A (niedriger Verbrauch) bis G (hoher Verbrauch) Energieverbrauch Bei Standardbeladung Nettovolumen (Liter) Typ Kochzeit bei Standardbeladung (Minuten) Multifunktionsofen Umluft/Heißluft

Mittel Mittel 41 Minuten
