DE Inhaltsverzeichnis Informationen zur Sicherheit 13 Gerätebeschreibung 16 Hauptkomponenten 16 Vorinformationen 16 Bedienung 17 Vor dem ersten Gebrauch 17 Bedienelemente 17 Bedienprinzip 17 Temperatur wählen 17 Aufheizzeiten 18 Fassungsvermögen 18 Reinigung und Pflege 19 Stirnseite und Bedienblende 19 Innenraum 19 Antirutschauflage 19 Was ist im Falle einer Funktionsstörung zu tun? 20 Technische Eigenschaften 21 Hinweise zum Umweltschutz 21 Installationsanleitung 22 Vor der Installation 22 Einbau 22 Elektroanschluss 22 Einbau 45 Kombinationsmöglichkeiten 45

Wir bitten Sie, die in diesem Buch enthaltenen Anweisungen aufmerksam durchzulesen, die Ihnen ermöglichen werden, bei der Nutzung Ihrer Wärmeschublade bessere Ergebnisse zu erzielen. BEWAHREN SIE DIE DOKUMENTATION DIESES GERÄTES AUF, UM KÜNFTIG IN IHR NACHSCHLAGEN ZU KÖNNEN.

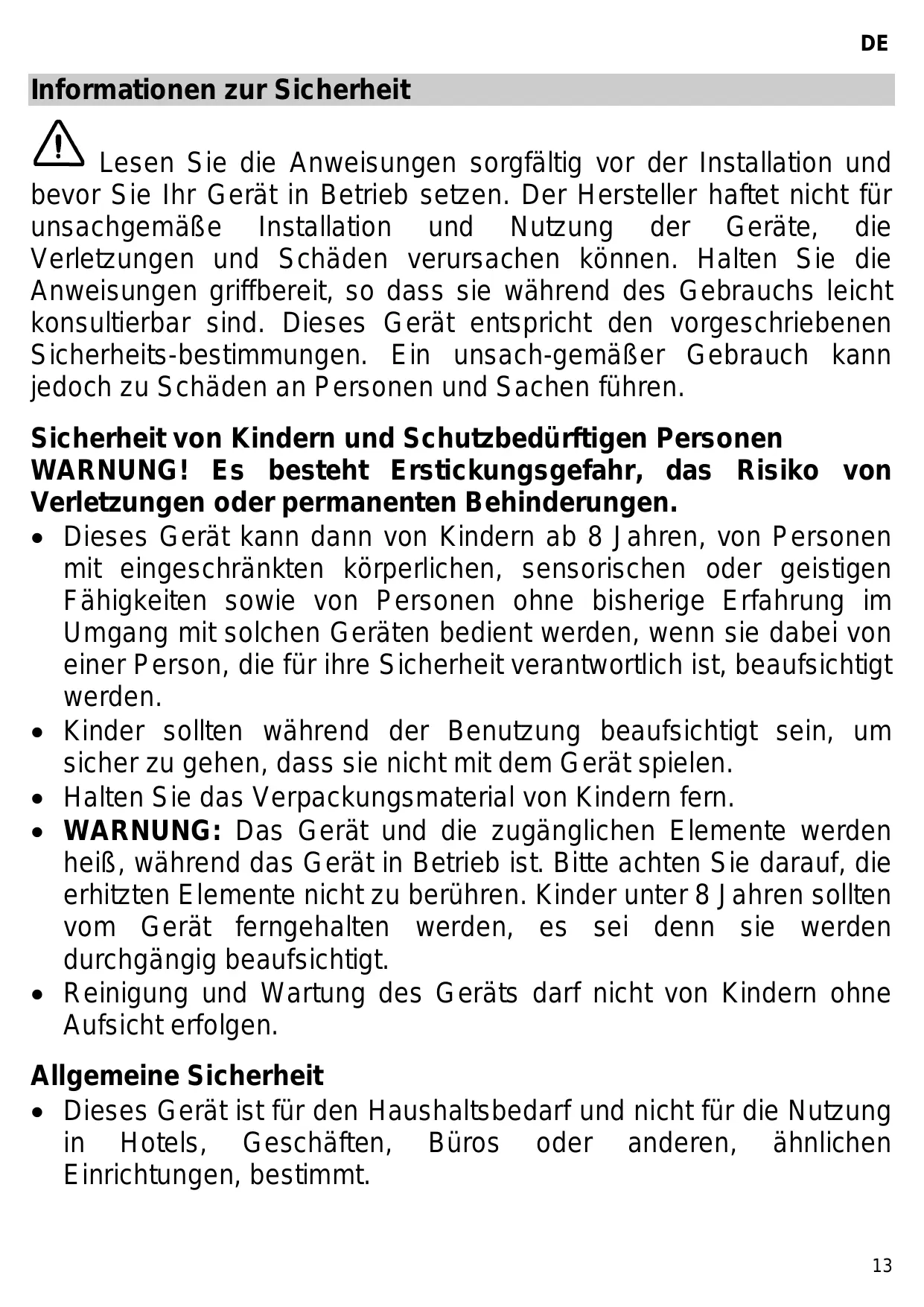

DE Informationen zur Sicherheit Lesen Sie die Anweisungen sorgfältig vor der Installation und bevor Sie Ihr Gerät in Betrieb setzen. Der Hersteller haftet nicht für unsachgemäße Installation und Nutzung der Geräte, die Verletzungen und Schäden verursachen können. Halten Sie die Anweisungen griffbereit, so dass sie während des Gebrauchs leicht konsultierbar sind. Dieses Gerät entspricht den vorgeschriebenen Sicherheits-bestimmungen. Ein unsach-gemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Sicherheit von Kindern und Schutzbedürftigen Personen WARNUNG! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen. • Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden. • Kinder sollten während der Benutzung beaufsichtigt sein, um sicher zu gehen, dass sie nicht mit dem Gerät spielen. • Halten Sie das Verpackungsmaterial von Kindern fern. • WARNUNG: Das Gerät und die zugänglichen Elemente werden heiß, während das Gerät in Betrieb ist. Bitte achten Sie darauf, die erhitzten Elemente nicht zu berühren. Kinder unter 8 Jahren sollten vom Gerät ferngehalten werden, es sei denn sie werden durchgängig beaufsichtigt. • Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen. Allgemeine Sicherheit • Dieses Gerät ist für den Haushaltsbedarf und nicht für die Nutzung in Hotels, Geschäften, Büros oder anderen, ähnlichen Einrichtungen, bestimmt. 13

DE Informationen zur Sicherheit • Der Geräteinnenraum wird während des Betriebs heiß. Berühren Sie nicht die Heizelemente im Geräteinnern. Verwenden Sie zum anfassen des zubehörs und der Töpfe wärmeisolierende Handschuhe. • Stellen oder setzen Sie sich nicht auf die geöffnete Geschirrschublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 25kg. • Bewahren Sie keine Kunststoff-behälter oder brennbare Gegenstände im Gerät auf. Beim Einschalten können sie schmelzen oder sich entzünden. Brandgefahr! • Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperaturentwicklung können leicht entzündbare Gegenstände in der Nähe zu brennen beginnen. Installation • Die Elektronik muss mit einer Einrichtung zur Abschaltung ausgestattet sein, womit das Gerät sich von jedem Pol vom Netz ausschalten lässt und die vollständige Trennung unter der Überspannungskategorie III bietet. • Wenn ein Stecker für die elektrische Verbindung verwendet wird, dann muss er nach der Installation zugänglich sein. • Die Installation des Gerätes muss nach aktuellen Vorschriften erfolgen. • Schutz gegen elektrischen Schlag muss durch den Einbau gewährleistet sein (Erdung). • Achtung: Das Gerät muss unbedingt geerdet werden. • WARNUNG: Das Gerät ist für den Einbau bestimmt. Bitte beziehen Sie sich auf die letzten Seiten der Bedienungsanleitung, für detaillierte Informationen und Maßzeichnungen. Reinigung und Instandhaltung • WARNUNG: Trennen Sie vor reinigung und instandhaltung das Gerät von der Stromversorgung. 14

DE Informationen zur Sicherheit • Wird das Gerät nicht regelmäßig gereinigt, können die Oberflächen beschädigt werden; dies kann sich nachteilig auf die Lebensdauer des Geräts auswirken und zu gefährlichen Situationen führen. • Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Ofenglastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen. • Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger. • Bitte beachten Sie die Hinweise bezüglich der Sauberkeit unter dem Punkt “Reinigung und Wartung“. Service und Reparatur • WARNUNG: Trennen Sie vor Service und Reparatur das Gerät von der Stromversorgung. • Falls das Netzkabel beschädigt wird, ist es vom Hersteller, von autorisierten Vertretern oder von für diese Aufgabe qualifizierten Technikern zu ersetzen, um gefährliche Situationen zu vermeiden. Denn dazu sind Spezialwerkzeuge notwendig. • Reparaturen und Wartungsarbeiten, besonders an unter Strom stehenden Teilen, dürfen nur durch vom Hersteller autorisierten Technikern ausgeführt werden.

DE Gerätebeschreibung Hauptkomponenten

1. – Bedienblende 2. – Temperaturknebel

3. – Gerätefront 4. – Antirutschauflage

Vorinformationen Dieses Gerät verfügt über ein Heißluftsystem. Ein Gebläse verteilt die Wärme des Heizkörpers optimal in der Schublade. Das Thermostat ermöglicht die Bestimmung und Überwachung der gewünschten Geschirrtemperatur. Durch die entstehende Luftzirkulation wird das Geschirr gleichmäßig und schnell erwärmt.

Ein Schutzgitter verhindert die Berührung mit Heizkörper und Gebläse. Der Boden der Geschirrschublade ist mit einer Antirutschauflage ausgelegt, die das Verrutschen des Geschirrs beim Öffnen und Schließen der Schublade verhindert.

DE Bedienung Vor dem ersten Gebrauch

• Schalten Sie das Gerät durch drücken des

Vor dem ersten Benutzen sollten Sie wie folgt vorgehen:

• Knopfes ein. Der Knopf leuchtet auf. • Schließen Sie die Schublade.

Wischen Sie Ihr Gerät mit einem feuchten Tuch ab und trocken Sie es anschließend. Siehe Kapitel „Reinigung und Pflege“.

Beachten Sie, dass sich die Schublade wieder öffnen kann, wenn sie mit übermäßigem Schwung geschlossen wird.

Heizen Sie die leere Schublade mindestens 2 Stunden lang auf. Stellen Sie dazu den Temperaturknebel auf Maximum (siehe Kapitel "Temperatur wählen").

Schalten Sie das Gerät aus, bevor Sie das erwärmte Geschirr entnehmen.

Sorgen Sie dabei für eine gute Belüftung der Küche. Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

Temperatur wählen Der Temperaturknebel ermöglicht die stufenlose Einstellung der Temperatur zwischen ca. 30 und 80 °C. Den Temperaturknebel nur linksherum bis zur Position “0“drehen oder nach rechts bis zum Anschlag, den sonst wird der Knebel zerstört. Ist die gewählte Temperatur erreicht, schaltet sich die Heizung ab. Sobald die Temperatur unter den eingestellten Wert sinkt, schaltet sich die Heizung wieder ein. Auf der Temperaturskala sind keine absoluten Temperaturwerte in °C markiert, sondern Symbole, die die optimale Temperatur für die jeweilige Geschirrgruppe darstellen: Symbol

60ºC-70ºC Die Bedienelemente bestehen aus dem Temperaturknebel und dem Ein-/Aus- Schalter. Sie sind nur sichtbar, wenn die Geschirrschublade geöffnet ist. Bei geschlossener Schublade kann man durch das Kontrollfeld in der Gerätefront sehen, ob das Gerät eingeschaltet ist.

80ºC Funktion Antauen Teig gehen lassen Tassen/Gläser vorwärmen Geschirr vorwärmen Speisen warm halten Speisen Erhitzen

Bedienprinzip Um die Wärmeschublade zu verwenden verfahren wie folgt: • Drücken Sie die Front der Wärmeschublade um diese zu öffnen. • Stellen Sie das Geschirr in die Schublade. • Um die Temperatur zu wählen, bitte drehen Sie denn Schalter auf die gewünschte Position. 17

DE Bedienung Aufheizzeiten Unterschiedliche Faktoren beeinflussen Aufheizzeit: • Material und Dicke des Geschirrs • Beladungsmenge • Beladungsanordnung • Temperatureinstellung

Absolute Angaben sind daher nicht möglich. Bei der Einstellung auf der Position und um eine gleichmäßige Erwärmung zu erreichen können folgende Werte als Anhaltspunkte genannt werden: Geschirr Menügeschirr für 6 Personen

Zeit (Minuten) 30 – 35

Bitte ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen für Ihren Haushalt.

Fassungsvermögen Das Fassungsvermögen ist abhängig von den Geschirrmaßen; die Schublade darf mit maximal 25 kg belastet werden. Die folgenden Bestückungsbeispiele Anhaltspunkte: • Menügeschirr für 6 Personen:

- 6 Teller Ø 28 cm - 6 Suppentassen Ø 10cm - 1 Schüssel Ø 22 cm - 1 Schüssel Ø 19 cm - 1 Schüssel Ø 17 cm - 2 Teller Ø 36 cm oder • 20 Teller Ø 28 cm • 36 Suppenteller Ø 22 cm • 30 Suppentassen Ø 10cm • 10 Teller Ø 28cm • 10 Suppenteller Ø 22 cm • 10 Pizzateller Ø 36 cm • 80 Espressotassen • 40 Cappuccinotassen • 30 Gläser • 18 Suppenteller Ø 22 cm; 2 Suppenterrinen 21 cm x 18 cm • usw.

DE Reinigung und Pflege Die Reinigung stellt die einzige, normalerweise erforderliche Wartung dar. Achtung! Die Reinigung muss an dem von der Stromversorgung getrennten Gerät durchgeführt werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Stromversorgungskreis des Gerätes ab. Benutzen Sie keine aggressiven Reinigungsoder Scheuermittel, keine kratzenden Scheuertücher noch spitze Gegenstände, denn es können Flecken entstehen.

Stirnseite und Bedienblende Es reicht, das Gerät mit einem feuchten Lappen zu reinigen. Geben Sie, falls es sehr verschmutzt sein sollte, einige Tropfen Geschirrspülmittel ins Waschwasser. Wischen Sie danach das Gerät mit einem trockenen Lappen ab. Für Wärmeschubladen mit Edelstahlvorderseite können Spezialmittel für Edelstahloberflächen verwendet werden. Diese Mittel vermeiden dass die Oberflächen schnell wieder schmutzig werden. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Innenraum Reinigen Sie nach jeder Nutzung die Innenwände mit einem feuchten Lappen. Geben Sie, falls sie sehr verschmutzt sein sollten, einige Tropfen Geschirrspülmittel ins Waschwasser. Wischen Sie danach die Oberflächen mit einem trockenen Lappen ab. Verhindern Sie das Eindringen von Wasser in die Belüftungslöcher. Nutzen Sie die Wärmeschublade nur nachdem sie trocken ist.

Antirutschauflage Die Antirutschauflage kann zur Reinigung des Schubladenbodens herausgenommen werden. Die Auflage reinigen Sie am besten von Hand mit warmem Wasser und einem milden Spülmittel. Trocknen Sie sie im Anschluss gut ab. Legen Sie die Antirutschauflage erst wieder in die Schublade, wenn sie ganz trocken ist.

Benutzen Sie bei Wärmeschubladen mit einer Aluminiumvorderseite ein mildes Glasreinigungsmittel und einen weichen, fusselfreien Lappen. Wischen Sie diese in horizontaler Richtung ab, ohne Druck auf die Oberfläche auszuüben. Für glasfrontierte Wärmeschublade Wenn sich Fingerabdrücke, Fett oder Flecken auf der Außenseite (z. B. auf der Frontplattenoberfläche) befinden, reinigen Sie diese mit einem weichen Tuch mit einem Glasreiniger oder einem neutralen Reinigungsmittel, und wischen Sie sie dann mit einem weichen, sauberen und trockenen Tuch trocken.

DE Was ist im Falle einer Funktionsstörung zu tun? ACHTUNG! Jegliche Art von Reparatur darf nur von spezialisierten Fachleuten ausgeführt werden. Jeder Eingriff, der durch nicht vom Hersteller autorisierte Personen vorgenommen wird, ist gefährlich. Folgende Probleme können behoben werden, ohne den Kundendienst zu benachrichtigen: •

Das Geschirr ausreichend? Prüfen Sie, ob:

– das Gerät eingeschaltet ist. – die richtige Temperatureinstellung gewählt wurde. – die Warmluft-Austrittsöffnungen durch große Platten oder Schüsseln verdeckt sind. – das Geschirr lange genug erwärmt wurde. Unterschiedliche Faktoren Aufheizzeit, zum Beispiel:

– Material und Dicke des Geschirrs – Beladungsmenge – Beladungsanordnung – Temperatureinstellung

Das Geschirr erwärmt nicht? Prüfen Sie, ob:

– Sie ein Gebläsegeräusch hören. Falls das Gebläse läuft, ist der Heizkörper defekt. Falls das Gebläse nicht läuft ist das Gebläse defekt. – die Sicherung der Hausinstallation ausgelöst hat. • Das Geschirr wird zu heiß? – Der Temperaturregler ist defekt. • Beim Einschalten des Gerätes leuchtet der Ein-/Aus-Schalter nicht? – Die Kontrollleuchte des Schalters ist defekt.

DE Technische Eigenschaften Technische Eigenschaften SAMSUNG bestrebt sich, seine Produkte die ganze Zeite zu verbessern. Somit können die Spezifikationen für die Auslegung und diese Bedienungsanleitung jederzeit ohne vorherige Ankündigung geändert werden. Modell

NL20J7100WM/UR NL20T8100WK/UR NL20T9100WD/UR Betriebsspannung

220-240 V / 50-60 Hz

Stromverbrauch Maximale Leistung

420W Außen Abmessung Hohlraum - Schublade

595x522x140 485x490x110

Netto Gewicht 14,2 kg

Hinweise zum Umweltschutz Entsorgung der Verpackung Die Verpackung ist mit einem Grünen Punkt gekennzeichnet. Benutzen Sie geeignete Behältnisse, um alle Verpackungsmaterialien, wie Pappe, Styropor und Folien, zu entsorgen. Auf diese Weise wird die Wiederverwertung der Verpackungsmaterialien gewährleistet. Entsorgung von stillgelegten Geräten Die europäische Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass die elektrischen Haushaltgeräte nicht im normalen Abfallfluss des festen Stadtmülls entsorgt werden dürfen.

Die außer Betrieb gesetzten Geräte müssen getrennt abgeholt werden, um den Anteil der Rückgewinnung und Wiederverwendung der Werkstoffe, aus denen sie bestehen, zu optimieren und um potentielle Schäden für die Gesundheit der Menschen und die Umwelt zu vermeiden. Das Symbol, welches aus einem mit einem Kreuz durchgestrichenen Müllcontainer besteht, ist auf sämtlichen Erzeugnissen anzubringen, um so an die Verpflichtung der separaten Abholung zu erinnern. Die Verbraucher haben sich mit den lokalen Behörden bzw. den Verkaufsstellen in Verbindung zu setzen, um Informationen über den Ort einzuholen, der zur Lagerung der alten elektrischen Haushaltsgeräte geeignet ist. Machen Sie Ihr Gerät unbrauchbar, bevor Sie es entsorgen. Ziehen Sie das Netzkabel heraus, schneiden Sie es ab und entsorgen Sie es.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html 21

DE Installationsanleitung Vor der Installation Überprüfen Sie, dass Versorgungsspannung, die auf Typenschild angegeben ist, mit Netzspannung übereinstimmt.

Öffnen Sie die Schublade und entnehmen Sie alle Zubehörteile sowie das Verpackungsmaterial. Achtung! Die Vorderseite der Schublade kann mit einer Schutzfolie versehen sein. Ziehen Sie diese Folie vor der ersten Benutzung des Gerätes vorsichtig ab, indem Sie an deren Unterseite beginnen.

1. Stellen Sie das Gerät bis zur Schwadenleiste in den Umbauschrank und richten Sie es aus. 2. Achten Sie darauf, dass das Gehäuse des Gerätes rechtwinklig ausgerichtet wird. 3. Öffnen Sie die Schublade und befestigen Sie das Gerät mit den 2 mitgelieferten Schrauben an den Seitenwänden des Schrankes.

Vergewissern Sie sich, dass die Wärmeschublade nicht beschädigt ist. Überprüfen Sie, ob die Schublade richtig schließt Benachrichtigen Sie den Kundendienst im Falle von vorhandenen Schäden. Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes leicht zugänglich ist. Der Geschirrwärmer darf ausschließlich in Kombination mit den vom Hersteller angegeben Geräten eingebaut werden. Bei Kombination mit anderen Geräten erlischt der Garantieanspruch, da die Gewähr für einen ordnungsgemäßen Betrieb nicht mehr gegeben ist.

Einbau Für den Einbau von Geschirrwärmer und Kombinationsgerät muss ein fest eingebauter Zwischenboden vorhanden sein, der die erforderliche Tragfähigkeit für beide Geräte gewährleistet. Das Kombinationsgerät wird ohne weiteren Zwischenboden direkt auf den eingebauten Geschirrwärmer gestellt. Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchsbzw. Montageanweisung. Die wichtigen Masse für den Einbau werden in “mm” auf den letzten Seiten dargestellt. Wie folgt vorgehen:

Elektroanschluss Die Wärmeschublade ist mit einem Netzkabel und einem Stecker für Einphasenstrom ausgestattet. Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kundendienst erleichtert. Im Falle eines Daueranschlusses ist das Gerät von einem qualifizierten Techniker zu installieren. In diesem Falle hat der Anschluss an einen Stromkreis mit einem Unterbrecher für sämtliche Pole, mit einem Mindestabstand von 3 mm zwischen den Kontakten, zu erfolgen. Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen. ACHTUNG: DIE WÄRMESCHUBLADE MUSS UNBEDINGT GEERDET WERDEN. Der Hersteller und die Wiederverkäufer lehnen jegliche Haftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen zugefügt werden, falls die Nichtbeachtung der vorliegenden Installationsanleitung festgestellt wird.
