BEDIENUNGSANLEITUNG ZOK35901XK ZANUSSI

Sicherheitsinformationen 34

Schalterleiste 35

Backofenfunktionen 37

Vor dem ersten Gebrauch 38

Backofengebrauch 38

Gartabellen 41

Reinigungsfunktion mit Wasser 44

Pflege und Reinigung 45

Anmerkungen zum Umweltschutz 46

Was tun, wenn... 47

Technische Daten 48

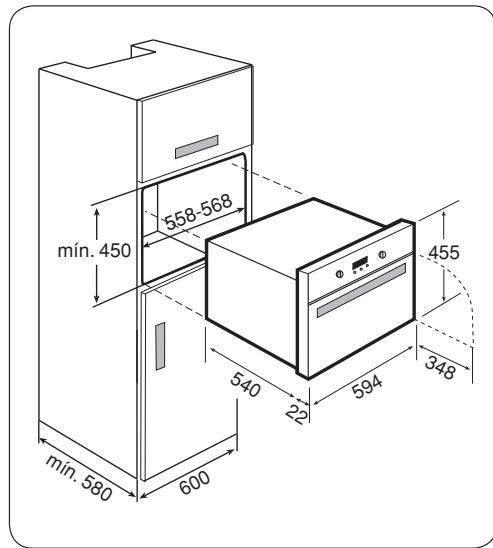

Installation 48

Änderungen vorbehalten

Sicherheitsinformationen

1 Für ihre Sicherheit und zur Gewährleistung eines korrekten Einsatzes bitten wir Sie, vor der Installation und dem ersten Gebrauch das Anwenderhandbuch mit seinen Ratschlagen und Warnungen aufmerksam durchzulesen. Um Fehler und unnötige Unfälle zu vermeiden, ist es wichtig, sicherzustellen, dass alle Personen, die das Elektrogerät benutzen, dessen Funktionseweise und die Sicherheitsmaßnahmen kennen. Bewahren Sie diese Anweisungen auf. Stellen Sieitte auch safer, dass sie bei Umstellung oder Verkauf mit dem Elektrogerät aufbewahrt werden, sodass jeder, der es während seiner Lebensdauer benutzt, über dessen Gebrauch und Sicherheit informiert ist.

Ordnungsgemäß Verwendung

Die Backofentür muss während des Betriebs immer geschlossen sein.
- Der Hersteller übernimmt keine Haftung, wenn der Backofen für andere Verwendungszwecke als im Haushalte eingesetzt wird.
- Verwenden Sie den Backofen nur, wenn er in einer Kuche eingebaut ist.
Bewahren Sie weder Öl, Fett noch brennbare Materialien im Backofeninneren auf, da sie beim Einschalten des Backofens eine mögliche Gefahrenquelle darstellen.
- Stützen Sie sich nicht auf der geöffneten Backofentür ab und setzen Sie sich nicht

darauf, da Sie sie beschädigen und sich selbst gefährden konnten.

• Decken Sie den Backofenboden nicht mit Alufolie ab, da dadurch der Garablauf beeinträchtigt und die Emaiille im Backofennern beschädigt werden konnte.
• Schieben Sie zum Gebrauch des Backofens das zum Lieferumfang gehörende Blech oder den Rost auf die seitlichen Führungsschienen. Bleche und Roste sind mit einem System versehen, das deren teilweise Entnahme ermöglich und den Umgang erleichtert.
• Stellen Sie keine Behälter oder Lebensmittel auf den Backofenboden. Verwenden Sie immer die Bleche und Roste.
• Gießen Sie kein Wasser auf den Backofenboden, während er in Betrieb ist, da die E-maille beschädigt werden können.
• Öffnen Sie die Backofentür während des Backofenbetriebs so weniger wie möglich, um den Stromverbrauch gering zu halten.
• Bei Rezepten mit hohem Flüssigkeitsgehalt ist es normal, dass sich auf der Backofentür Kondensationen bilden.

Kindersicherung

• Dieses Elektrogerät ist nicht für den Gebrauch durch keine Kinder oder Behinderte ohne Aufsicht vorgesehen. Kleine Kinder muss beaufsichtigt werden, um zu vermeiden, dass sie mit dem Elektrogerät speien.
• Vermeiden Sieitte, dass sich Kinder dem laufenden Backofen nahern konnen, da er sehr hohe Temperaturen erreichen kann.

Installation

• Prufen Sieitte nach,ob der Backofen keine Transportschaden erlitten hat. Schlieben Sie niemals ein beschädigtes Elektrogerat an.Sollte Ihr Backofen bescheidigt sein,müssen Sie sich mit dem Lieferanten in Verbindung setzen.
• Entfernen Sieitte vor Gebrauch das gesamte Verpackungsmaterial.
• Alle für die Installation dieser Elektrogeräts erforderlichen elektrischen Tätigkeiten müssen von einer qualifizierten und kompetennten Person durchgeführt werden.

• Aus Sicherheitsgründen dürfen weder die Spezifikationen noch das Gerät verändert werden.

• Verwenden Sie den Backofen nicht, wenn Stromversorgungskabel, Schalterleiste, Ober- oder Unterteil beschädigt sind und man Zugriff auf das Innere des Elektrogerats hat. Setzen Sie sich mit Ihrem örtlichen Kundendienst in Verbindung, um Gefahren zu vermeiden.

• Bohren Sie die Seitenwände des Backofens nicht auf, um Schäden an hydraulischen und elektrischen Bauteilen zu vermeiden.

Achtung! Befolgen Sieitte aufmerksam die Anweisungen der entsprechenden Abschnittte fur den Elektroanschluss.

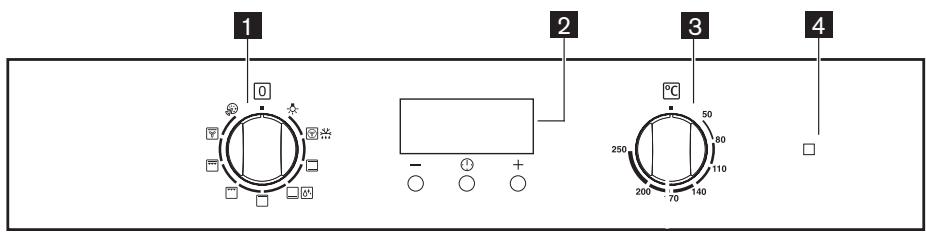

Schalterleiste

1 Funktionswahlschalter Backofen
2 Elektronische Uhr
3 Temperaturwahlschalter
4 Aufheizanzeige

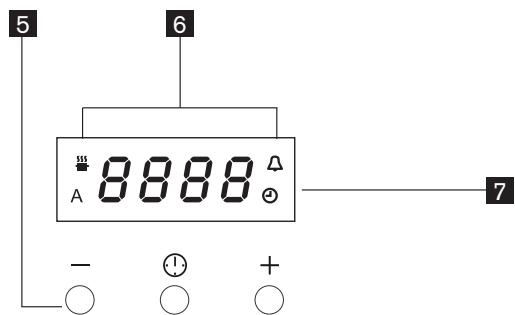

5 Funktionsköpfe
6 Leuchtanzeigen
7 Display

1 Der Backofen Funktioniert nur, wenn die Uhrzeit eingestellt wurde.

Trotzdem kann der Backofen ohne Programmierung eingesetzt werden.

Funktionsknöppe.
Funktionswahlschalter	Drücken Sie diesen Knopf, um die Uhrfungtion zu wahren. Die entsprechende Anzeige beginnnt zu blinken.
Minus-Steuerknopf	Drücken Sie diesen Knopf, um die auf dem Display angezeigte Zeit zu senken.
Plus-Steuerknopf	Drücken Sie diesen Knopf, um die auf dem Display angezeigte Zeit zu erhöhen.

Leuchtanzeigen
Gardauer	Leuchtet auf, wenn die Gardauer programmiert wird, und beginnnt zu blinken, wenn sie erreicht ist.
Ende der Gardauer	Leuchtet auf, wenn das Ende der Gardauer programmiert wird, und beginnnt zu blinken, wenn es erreicht ist.
Programmieruhr	Leuchtet auf, wenn die Gardauer programmiert wird, und beginnnt zu blinken, wenn sie erreicht ist.
Uhrzeit	Blinkt beim Einstellen der Uhrzeit.
Off 0
Beleuchtung -
Heißen / Kaltumluft -	Mit Temperatureinstellung, zum Backen, Braten, Garen auf mehreren Ebenen. Ohne Temperatureinstellung, zum schonenen Auftauen un Abkülen.
Ober-/Unter-hitze -	Vorheizen, Backen und Braten auf einer Ebene
Unterhitze / Reinigungsmit Wasser -	Vorbacken sehr feuchter Kuchen. Reinigungsfunktion mit Wasser.
Oberhitze -	Überbacken
Grill -	Grillen kleiner Mengen, die Fleischstücke in die Mitte de Bratrostes legen.
Großflächen-grill -	Grillen großer Mengen, z. B. Steaks, Fisch und Würstchen, aber auch zum Überbacken von Toasts und Gratis.
Intensiv-Heißen -	Backen von Blechkuchen mit trockenem Belag (z. B. Streusel), Intensivbraten von großen Braten und großem Geflügel wie z. B. Gänse und Puten.
Pizza-Stufe -	Backen von Brot, Pizza und feuchten Kuchen, Einkochen.

Achtung! Bei Verwendung des Grills,

Doppelgrills oder Doppelgrills mit Lüfter muss

die Backofentür geschlossen bleiben.

Lesen Sie diesen Handbuch aufmerksam durch, um Beste Ergebnisse mit ihrem Backofen zu erzielen. Aufgrund des Fertigungsablaufs konnen Fettreste und sonstige Substanzen vorhanden sein. Gehen Sieitte wie folgt vor,um sie zu entfern:

• Entfernen Sie das Verpackungsmaterial inkl. evtl. vorhandener Kunststoffschutzvorrichtungen.
• Schalten Sie eine Stunde lang Funktion oder bei 200^ C ein. Lesen Sie dazu

die Listeder Eigenschaften, die in thisem Handbuch zur Verfugung gestellt wird.

• Offnen Sie die Backofentür, um den Backofen abzukühlen und das Entweichen der Gerüche aus dem Backofeninnern zu fordern.
  Nachdem der Backofen abgekühlt ist,
  müssen Sie Backofen und Zubehör reinigen.

Beim ersten Einsatz konnen Rauch und Gerüche entstehen, weshalb die Küche gut beluftet sein sollte.

Backofengebrauch

Bei Stromausfall werden alle Einstellungen (Uhrzeit, Programmierungseinstellung oder laufende Programmierung) gelöscht. Wird die Stromversorgung wieder hergestellt, blinken die Zahlen auf dem Display und die Uhr/Programmieruhr muss neu eingestellt werden.

Uhrzeit einstellen ①

Beim Stromanschluss oder nach einem Stromausfall blinking die Leuchtanzeige "Uhrzeit".

Zur Einstellung der richtigen Uhrzeit:

1. “+” oder “—” Knopf drücken.
2. Nach erfolgter Einstellung 5 Sekunden lang abwarten: Die Leuchtanzeige Uhrzeit erlischt und auf dem Display wird die eingestellte Uhrzeit angezeigt. Das Elektrogerät ist nun betriebsbereit.

Zur erneuten Einstellung der wichtigen Uhrzeit:

1. Drücken Sie mehrmals auf Knopf ① um die „Uhrzeit“-Funktion zu wahren. Die entsprechende Leuchtanzeige beginnt zu blinken. Gehen Sie im Anschluss wie oben angeführht vor.

Die Uhrzeit kann nur wieder eingestellt werden, wenn keine automatische Funktion festgelegt wurde (Gardauer oder Ende der Gardauer ).

Manuelle Betriebsart

Nach Einstellung der Uhrzeit ist der Backofen funktionsbereit. Wahlen Sie eine Temperatur und eine Garfung.

1. Wahlen Sie die Temperatur.

2. Wahlen Sie eine Garfunktion.

Drehen Sie die Schalter auf 0^ , um den Ofen auszuschalten.

Aufheizanzeige

Die Aufheizanzeige an der Bedienblende leuchtet während des Aufheizens und erlischt, sobald die eingestellte Temperatur erreicht ist. Sie leuchtet auch während des Betriebes auf, wenn der Backofen nachheit, um die gewünschte Temperatur zu halten.

Programmierter Betrieb

Funktionen des elektronischen Programmiergeräts
Gardauer	Mit dieser Funktion schaltet der Backofen automatisch ab, wenn die für die Garung programmierte Zeit abgelaufen ist. Stellen Sie die Lebensmittel in den Backofen, wahren Sie die Garfungn und stellen Sie die Gartemperatur ein. Drücken Sie mehrmals auf Knopf um die Funktion "Gardauer" zu wahren. Die entsprechende Leuchtanzeige beginnt zu blinken. Gehen Sie anschließend wie folgt vor: Zur Zeiteinstellung:1. "+" oder "-" Knopf drucken.2. Nach erfolgter Einstellung, 5 Sekunden lang abwarten: Die Leuchtanzeige „Gardauer" leuchtet auf und auf dem Display erscheint wieder die Uhrzeit.3. Nach Ablauf der Gardauer schaltet der Backofen automatisch ab und ein akustischer Alarm erfürt. Gleichzeitig beginnt die Leuchtanzeige zu blinken. Stellen Sie die Backofenkunft und den Thermostatschalter auf Null. Um den akustischen Alarm auszuschalten, drücken Sieitte einen beliebigen Knopf.ANMERKUNG: Nach Ausschaltung des akustischen Alarms Goes der Backofen in den manuellen Modus über. Werden Backofenkunft und Thermostatschalter nicht auf Null gestellt, beginnt der Backofen wieder zu heizen.Um die Zeit abzustellen:1. Drücken Sie mehrmals auf Knopf um die Funktion „Gardauer" zu wahren. Die entsprechende Leuchtanzeige blinkt und auf dem Display erscheint die fehlende Gardauer.2. Drücken Sie den "—" Knopf, bis auf dem Display ,0:00" entscheid. Nach 5 Sekunden erlischt die Leuchtanzeige und das Display zeigt wieder die Uhrzeit an.
Funktionen des elektronischen Programmiergeräts
Ende der GardauerA	Mit dieser Funktion kann der Backofen automatisch ausgeschelt werden, nachdem die für das Ende der Garung programmierte Uhrzeit erreicht ist.Stellen Sie die Lebensmittel in den Backofen, wahren Sie die Garfungn und stellen Sie die Gartemperatur ein. Drücken Sie mehrmals auf Knopf um die Funktion „Ende der Gardauer" zu wahren. Die entsprechende Leuchtanzeige →beginnt zu blinken. Gehen Sie anschließlich wie folgt vor:Um die Uhrzeit der Beendigung der Gardauer einzustellen:1. "+" oder "-" Knopf drucken.2. Nach erfolgter Einstellung, 5 Sekunden lang abwarten: Die Leuchtanzeige „Ende der Gardauer" leuchtet auf und auf dem Display erscheint wieder die Uhrzeit.3. Nach Ablauf der Gardauer schaltet der Backofen automatisch ab und ein akustischer Alarm erfürt. Gleichzeitig beginnt die Leuchtanzeige zu blinken. Stellen Sie Backofenkunft und Thermostatschalter auf Null.Um den akustischen Alarm auszuschalten, drücken Sieitte einen beliebigen Knopf.
Ende der Gardauer A	ANMERKUNG: Nach Ausschaltung des akustischen Alarms Goes der Backofen in den manuellen Modus über. Werden Backofenkunft und Thermostatschalter nicht auf Null gestellt, beginnt der Backofen wieder zu heizen. Um die Uhrzeit der Beendigung der Gardauer abzustellen:1. Drücken Sie mehrmals auf Knopf ⓷ um die Funktion „Ende der Garung“ zu wahren. Die entsprechende Leuchtanzeige blinkt und auf dem Display erscheint die für das Ende der Garung programmierte Uhrzeit.2. Drücken Sie den “—” Knopf, bis auf dem Display die entsprechende aktuelle Uhrzeit erscheint. Das Programmiergerät gibt einen Piepton ab und die Leuchtanzeige erlischt.
Gardauer und Garende kombiniert	Die Funktionen „Gardauer“ und „Garende“ konnen gleichzeitig verwendet werden, damit der Backofen automatisch ein- und ausschaltet.1. Drücken Sie anschließend auf Knopf ⓹: Auf dem Display erscheinen die programmierten Einstellungen.2. Stellen Sie das Garende mit der „Garende“-Funktion ein (nehmen Sie die im entsprechenden Abschnitt beschrieben Einstellungen der Gardauer vor).Die Leuchtanzeige leuchtet auf und auf dem Display erscheint wieder die Uhrzeit. Der Backofen schaltet sich entsprechend der erfolgten Programmierung ein und aus.

Funktionen des elektronischen Programmiergeräts
Programmierhrö	Der Alarm der Programmierhr ertört nach Ablauf der eingestallenten Zeitdauer, aber der BACKOFEN BLEIBT EINGESCHALTET, wenn in Betrieb ist.
	Zur Einstellung der Programmierhr:
	1. Drücken Sie mehrmals auf Knopf ➀ um die Funktion „Programmierhr“ zu wahren. Die entsprechende Leuchtanzeige ➁ beginnnt zu blinken.
	2. Drücken Sie anschließend auf den “+” oder “-” (maximal: 2 Stunden und 30 Minuten).
	3. Nach erfolgter Einstellung必須 Sie 5 Sekunden lang abwarten: Die Leuchtanzeige „Programmierhr“ leuchtet auf.
	4. Nach Ablauf der eingestallenten Zeitdauer beginnnt die Leuchtanzeige zu blinken und ein akustischer Alarm ertönt. Um den akustischen Alarm auszuschalten, drücken Sieitte einen beliebigen Knopf.
	Zur Einstellung der Programmierhr:
	1. Drücken Sie mehrmals auf den Knopf, um die Funktion „Programmierhr“ zu wahren. Die entsprechende Leuchtanzeige blinking und auf dem Display erscheidt die fehlende Zeit.
	2. Drücken Sie auf Knopf 4 “-” bis auf dem Display „0:00“ erscheidt. Nach 5 Sekunden erlischt die Leuchtanzeige und das Display zeigt wieder die Uhrzeit an.

Die Gartabellen zeigen Temperaturbeispiele und ungefäre Garzeiten. Die Gardauer hangt vom Modell ab. Um bessere

Ergebnisse zu erzielen, empfehlen wir den Backofen mit Funktion oder 10 Minuten lang vorzuheizen.

VORSPEISEN	Gewicht (Kg)	Blechstellung	Garmodus	Temperatur. (℃)	Zeit (min)	Behältnis
Im Ofen gegarter Reis	1,0	Unten		180-200	25-30	Nicht sehr tiefes Blech
				170-190	20-25
Gefüllte Teigtasche	1,2	Mittelstellung		170-190	45-50	Backblech
				160-180	30-35
Blätterteigtaschen mit Gemüse	1,0	Mittelstellung		190-210	25-30	Nicht sehr tiefes Blech
		Unten		170-190	35-40
Gemüsekuchen	1,0	Mittelstellung		190-210	55-60	Nicht sehr tiefes Blech
				170-190	45-50
Ofenkartoffeln	1,0	Unten		180-200	55-60	Backblech
				180-200	40-45
Pizza	0,6	Mittelstellung		190-210	15-20	Rost
				170-190	10-15
Quiche	0,8	Mittelstellung		180-200	40-45	Quiche-Backform
				170-190	40-45
Gefüllte Tomaten	0,8	Mittelstellung		170-190	10-12	Backblech
				160-180	10-12
Lasagne	1,0	Mittelstellung		180-200	8-10	Nicht sehr tiefes Blech
FLEISCH	Gewicht (Kg)	Blechstellung	Garmodus	Temperatur. (℃)	Zeit (min)	Behältnis
Spanferkel	1,4	Mittelstellung		190-210	70-75	Backblech
				170-190	70-75
Kaninchen	1,2	Mittelstellung		180-200	55-60	Backblech
				170-190	30-35
Lamm	1,0	Mittelstellung		190-210	50-55	Backblech
				180-200	50-55
Schweinelende	0,6	Mittelstellung		170-190	35-40	Backblech
				170-190	40-45
FLEISCH	Gewicht (Kg)	Blechstellung	Garmodus	Temperatur. (°C)	Zeit (min)	Behältnis
Hähnchen	1,2	Unten		190-210	50-55	Backblech
				170-190	45-50
Roastbeef	0,6	Mittelstellung		190-210	30-35	Backblech
				190-210	30-35
Roastbeef	1,0	Mittelstellung		180-200	35-40	Backblech
				160-180	30-35
Spiele	0,3	Oben		180-200	10-12	Grille
Würstchen	0,6	Oben		190-210	10-15	Grille

FISCH	Gewicht (Kg)	Blechstellung	Garmodus	Temperatur. (°C)	Zeit (min)	Behältnis
Seebrasse	1,0	Mittelstellung		180-200	25-30	Backblech
				170-190	20-25
Dorade im Salzmantel	1,0	Mittelstellung		190-210	25-30	Backblech
				180-200	25-30
Seezunge	1,0	Mittelstellung		170-190	15-20	Backblech
				160-180	10-15
Wolfsbarsch	1,0	Mittelstellung		190-210	20-25	Backblech
				180-200	10-15
Seehecht	1,1	Mittelstellung		190-210	25-30	Backblech
				180-200	20-25
Fischpastete	1,1	Mittelstellung		190-210	60-65	Topf
				190-210	60-65
Lachs in Pergament papier	1,0	Mittelstellung		180-200	20-25	Backblech
Forelle	1,1	Mittelstellung		190-210	20-25	Backblech
				180-200	15-20
Fischfillet	1,0	Oben		170-190	15-20	Rost
Sardinen	1,0	Oben		180-200	10-15	Rost
SÜSSSPEISEN UND DESSERTS	Gewicht (Kg)	Blechstellung	Garmodus	Temperatur. (℃)	Zeit (min)	Behältnis
Biskuit	0,5	Mittelstellung		150-170	35-40	Kuchenform
				160-180	30-35
Biskuitrolle	0,5	Mittelstellung		170-190	10-15	Backblech
				160-180	10-15
Pudding	0,8	Mittelstellung		160-180	55-60	Kastenform
				150-170	50-55
Plätzchen	1,0	Mittelstellung		160-180	20-25	Backblech
				150-170	20-25
Vol-au-vents	0,3	Mittelstellung		170-190	20-25	Backblech
				160-180	15-20
Madeleines	0,7	Mittelstellung		160-180	20-25	Backblech
				160-180	20-25
Bratäpfel	0,7	Mittelstellung		160-180	20-25	Backblech
				160-180	20-25
Baiser	0,5	Mittelstellung		180-200	30-35	Backblech
				170-190	20-25
Gebackene Bananen	0,5	Mittelstellung		180-200	20-25	Topf
				170-190	15-20
Plum-Cake	0,6	Mittelstellung		170-190	55-60	Kuchenform
				160-180	50-55
Apfelkuchen	0,8	Mittelstellung		170-190	45-50	Backblech
				160-180	40-45
Käsekuchen	0,8	Mittelstellung		180-200	40-45	Käsekuchenform
				170-190	40-45

Uberthese Funktion

Um einen ordnungsgemäBen Betrieb gewährleisten zu konnen, muss these Elektrogerät halten gereinigt werden. Damit soll verhindert werden, dass Speise- oder Fettreste darin verbleiben.

Mit dieser Funktion wird der Reinigungsvorgang erreicht.

Funktionsbeschreibung

Anhand von Wärme, Dampf und ein paar Tropfen Spülmittel lösen sich die Lebensmittelreste und weichen soweit auf, dass sie viel einfacher entfernt werden konnen und die Emaiile nicht gescheuert werden muss. Das Symbol ist eine Sondereinstellung der Wärme, die für diese Art der Reinigung bestimmt ist.

Anwendung

• Entfernen Sie samtliches Zubehör aus dem Backofen, bevor diese Funktion eingesetzt wird.
• Gießen Sie ca. 500 ml Wasser mit einigen Tropfen Spülmittel auf einen großen, saugfähigen Schwamm (empfohlene

GröBe: 360 × 300 ~mm , den sie auf den Boden im Backofeninnern legen. Sollte das Back-ofeninnere sehr stark verschmutzt sein, setzen Sie die Lösung eine Weile einziehen, bevor die Funktion eingeschaltet wird.

• Schließen Sie die Backofentür und wahlen Sie die Funktion für das Backofenunterteil.
• Stellen Sie den Thermostatschalter auf 200^ .
• Stellen Sie das Programm der Gardauer auf 4 Minuten ein, indem Sie die Funktionsknöffe der Elektronikuhr betätigten. Die Backofentemperatur steigt.
• Stellen Sie den Alarm der Programmieruhr auf 21 Minuten, indem Sie die Funktionsknöffe der Elektronikuhr betätigten.
• Nach 4 Minuten ertönt ein akustischer Alarm und der Backofen schaltet automatisch ab.
• Stellen Sie Backofenkunft und Thermostatschalter auf Null.

Achtung! Vor allen Tätigkeiten muss der Backofen von der Hauptstromversorgung getrennt werden.

Reinigung des Backofeninnenraums

• Reinigen Sie den Backofeninnenraum, um Lebensmittel- und Fettreste zu entfern, da diese Rauch und Gerüche oder das Entstehen von Flecken verursachen können.
• Bei kaltem Backofen und auf emailierten Flächen (z. B. auf dem Backofenboden) sollenn Sie eine Nylonbürste oder einen Schwamm mit warmem Seifenwasser verwenden. Wenn Sie spezielle Backofenreinigungsmittel benutzen, dann nur auf den emailierten Oberflächen und nach Anweisungen des Herstellers.
  ! Achting! Benutzen Sie zum Reinigen des Backofeninnenraums keine Dampf-oder Hochdruckreiniger. Verwenden Sie auch keine Metalltopfkratzer oder Materialien, die die Emaille zerkratzen konnten.

Reinigung der Backofenaußenfläche und des Zubehörs

Reinigen Sie die Backofenaußenfläche und das Zubehör mit lauwarmem Seifenwasser oder einem milden Reinigungsmittel.

! Achtung! Verwenden Sie keine Metalltopfkratzeroder Scheuerpulver, die die Emaiie zerkratzen konnten. Gehen Sie vorsichtig mit Edelstahlflächen um und verwenden Sie Schwämme oder Tücher, die keine Kratzer verursachen. Versuchen Sie beim Reinigen der Backofenaußenfläche nicht, die Schalter abzunehmen, da dafür zuerst der Backofen aus der Küche ausgebaut werden muss.

Reinigung Turinnenscheibe

! Achting! Seien Sie vorsichtig: Die Backofentür wird geschlossen, wenn die Innenscheibe entfernt wird.

1. Öffnen Sie die Backofentür.

2. Ziehen Sie die Scheibe am unteren Teil (A) nach oben.

3. Die Innenscheibe ist frei. Entnehmen Sie sie.

4. Reinigen Sie die Innenscheibe und das Innere der Backofentür.

5. Führer Sie die Halterungen der Innenscheibe ein.

6. Schieben Sie die Scheibe durch die Rillen an der Türoberseite (B) in die Tur (C) hinein.
7. Die Scheibe wird an der Tur befestigt, indem die beiden unteren Haltungen (D) gleichzeitig mit der Scheibe in die Tur (E) geschoben werden.

Backofenglubirne auswechseln

! Achtung! Bevor Sie die Glühbirne auswechseln,stellen Sieitte sicher, dass der Backofen von der Stromversorgung getrennt ist.

1. Entnehmen Sie die verchromten Halterungen, indem Sie die Schraube (F) lüssen.

1. Entfernen Sie die Linse aus der Lampenhalterung mithilfe eines angemessenen Werkzeugs. Wechseln Sie die Gluhbirne aus.

1. Bringen Sie die Linse wieder an und stellen Sie sicher, dass sie ohne Gewalt in der richtigen Stellung einrastet.

Die Ersatzgluhbirne muss für Temperaturen bis 300^ ausgelegt sein. Sie konnen diese Gluhbirnen beim Zanussi-Kundendienst bestellen.

Anmerkungen zum Umweltschutz

Das Symbol auf dem Produkt oder auf dessen Verpackung gibt an, dass theses Erzeugnis nicht wie Hausmüll entsorgt werden darf. Es muss zu einer Sammelstelle zur Wiederverwendung elektrischer und elektronischer Geräte gebracht werden. Anhand der ordnungsgemäßen Entsorgung theses Produkts tragen Sie dazu bei, dass schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit

aufgrund einer fehlerhaften Abfallentsorgung vermieden werden. Setzen Sie sichitte mit Ihr Gemeindeverwaltung, Ihr Mullabfuhr oder dem Laden, in dem Sie das Produkt erworben haben, in Verbindung.

Ökologische Verpackung

Das Verpackungsmaterial ist vollständig niederverwertbar. Erkundigen Sie sich bei den ortlichen Behörden über die Vorschriften zur Entsorgung these Materials.

Wenn das Elektrogerät nicht richtig Funktioniert, führen Sieitte folgende Überprüfungen durch, bevor Sie sich mit dem Electrolux-Kundendienst in Verbindung setzen.

Störung	Abhilfe
Der Backofen Funktioniert nicht.	Prüfen Sie nach, ob er an die Stromversorgung angeschlossen ist. Überprüfen Sie die Sicherungen und den Leistungsbegrenzer der Installation. Prüfen Sie nach, ob sich die Zeituhr im manuellen Modus befindet oder ob sie programmiert ist. Überprüfen Sie die Stellung der Funktions- und Temperaturwahlschalter.
Das Innenlicht im Backofen Funktioniert nicht.	Wechseln Sie die Glühbirne aus. Prüfen Sie, ob sie nach Anweisungen des Handbuch's installiert ist.
Bei laufendem Backofen entsteht Rauch.	Beim ersten Gebrauch ist das normal. Reinigen Sie den Backofen*häufig. Verringern Sie die Fett- oder Ölmenge auf dem Backblech. Verwenden Sie keine höheren Temperaturen als die in den Gartabellen angegebenen.
Die gewünschten Garergebnisse werden nicht erzielt.	Sehen Sie in den Gartabellen nach, um den Gebrauch des Backofens zu erlernen.
Dampf und Kondensationammeln sich in den Speisen und im Backofeninnern.	Lassen Sie Backbleche nach Abschluss des Garvorgangs nicht länger als 15-20 Minuten im Backofen.
Der Backofenlüfter macht Geräusahe.	Prüfen Sie nach, ob Blech oder Speisen im Kontakt mit der Backofenrückwand vibrieren.
Auf dem Display staat „12:00".	Einstellung der Uhrzeit (siehe Abschnitt „Einstellung der Uhrzeit").

Achtung! Soltte das ProblemTOTZ

dieser Ratschlage weiterhin bestehen,
setzen Sie sichitte mit dem technischen
Kundendienst in Verbindung.

Wenn das Gerät nicht Funktioniert, mussen Sie sich an den Kundendienst wenden und ihm das Problem schildern. Dazu sind folgende Angaben erforderlich:

1 Seriennummer (S-No)
2 Elektrogeratmodell (Model)
3 Produktnummer (PNC)

Sie finden these Informationen auf dem Typenschild auf der Backofenunterseite (bei geöffneter Tur).Das von Ihnen gekaufte Gerat entspricht den Europäischen Sicherheitsrichtlinien fur elektrische Geräte (73/23/EWG) und elektramagnetische Verträglichkeit (89/336/EWG).

Installation

These Informationen sind für den Installateur, d. h. für die Person, die für Montage und den elektrischen Anschluss zuständig ist, vorgesehen. Wenn Sie den Backofen selbst anschreiben, übernimmt der Hersteller keinerlei Haftung für eventuelle Schäden. Die Installationarfurdur durch einen qualifizierten Elektriker erfolgen, welcher sicherstellen muss, dass die für die Installation anwendbaren Vorschriften eingehalten werden.

Vor der Installation. Hinweise

• Ziehen Sie zum Auspacken des Backofens an der Lasche am unteren Teil der Packung.
• In der Küche ist eine Nische mit den auf der Abbildung dargestilten Abmessungen und 580 mm Mindesttiefe erforderlich (siehe Abbildung auf Seite 49, wo die Anbringung des Backofens beschrieben ist).
  Um Mehrzweckherde an ihrem Standort aufstellen zu können,)durfen auf der Rückseite des Gerats keine Vorsprünge (Verstärkungen,Rohre,Stecker usw.) vorhanden sein.
• Der für die Kunststoffabdeckung des Kuchenmöbels eingesetzte Kleber muss Temperaturen über 85^ ertragen können.

Elektroanschluss. Gesetzliche Anforderungen

Der Installateur muss Folgendes prufen:

• Netzspannung und -frequenz entsprechenden Angaben auf dem Typenschild.
  Die Elektroinstallation kann die auf dem Typenschild angegebene Höchstleistung ertragen.

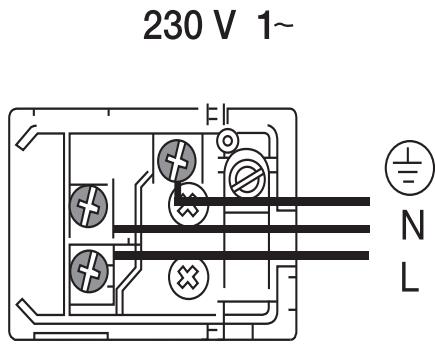

Das auf folgender Abbildung abgebildete Anschlussdiagramm:

$$ 3 \times 1, 5 \mathrm {m m} ^ {2} \quad T 1 5 0 $$

• Der Stromanschluss verfügt über eine ordnungsgemäße Erdung, nach gultiger Gesetzgebung.
• Der Anschluss muss über einen allpoligen Stecker mit angemessener Höhe für den zu ertragenden Strom erfolgen. Zwischen den Kontakten muss eine Mindestöffnung von 3 mm bestehen, um das Ab-schalten im Notfall, beim Reinigen oder Auswechseln der Glührinne zu erhögenden. Das Erdungskabelarf unter keinen Umständen durch diesen Stecker verlaufen.

Nach dem Stromanschluss mussen alle elektrischen Bauteile des Backofens auf ihre Funktion geprüft werden.

Für alle Backöfen und nach dem Anschluss an das Stromnetz:

1 Führn Sie den Backofen in die Kuche ein, wobe darauf zu achten ist, dass das Kabel nicht geklemmt wird.
2 Befestigen Sie den Backofen am Möbelstück, indem die 2 zum Lieferumfang gehörenden Schrauben in die Bohrungen, die bei geöffneter Tur sightbar sind, eingeführt werden.
3 Prufen Sie nach, dass das Backofengehäuse nicht mit den Seitenwänden des Möbelstücks in Kontakt ist und dass mindestens 2 mm Trennung dazwischen vorhanden sind.

Inhoudsopgave

Milieuoverwegingen 62

Technische gegevens 64

Installatie 64
