Produkttyp	Einbauofen
Marke	Samsung
Modell	NV6787BPZSR/EF
Außenmaße (B x H x T)	595 mm x 595 mm x 566 mm
Innenmaße (B x H x T)	440 mm x 365 mm x 405 mm
Nutzvolumen	70 L
Stromversorgung	230 V ~ 50 Hz
Maximale Leistung	3650 W
Backfunktionen	Ober-/Unterhitze, Umluft, Oberhitze + Umluft, Unterhitze + Umluft, Kleingrill, Großgrill
Backmodi	Einfach, Doppel (oberes und unteres Fach), Automatisch (15 Programme)
Mitgeliefertes Zubehör	Trennteller, kleiner Rost, großer Rost, Fettpfanne, Backblech, Drehspieß, Spieße, Teleskopschienen
Reinigung	Dampfreinigung (optional), katalytischer Email (optional), manuelle Reinigung
Sicherheit	Bedienfeldsperre, Sicherheitsabschaltung, Mehrfachverglasung
Innenbeleuchtung	Herausnehmbare Lampe (25 W/230 V, beständig bis 300 °C), optionale LED-Beleuchtung
Tür	Herausnehmbar mit 3 abnehmbaren Glasscheiben zur Reinigung
Energieeffizienzklasse	Nicht angegeben (geschätzte Klasse A)
Ungefähres Gewicht	35 kg

Häufig gestellte Fragen - NV6787BPZSR/EF SAMSUNG

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen eingeschaltet und die Uhr eingestellt ist. Wenn das Problem weiterhin besteht, prüfen Sie die Sicherung oder den Schutzschalter. Wenn alles in Ordnung ist, wenden Sie sich an den Kundendienst.

Wie verwende ich die Dampfreinigung?

Entfernen Sie sämtliches Zubehör, gießen Sie 400 ml Wasser in den Ofenboden, schließen Sie die Tür und wählen Sie den Dampfreinigungsmodus („SC“ auf dem Display). Nach Beendigung des Zyklus (akustisches Signal) wischen Sie das Innere mit einem weichen Tuch ab.

Was bedeutet der Fehlercode '5-01'?

Der Code '5-01' zeigt eine Sicherheitsabschaltung aufgrund längerer Betriebszeit bei hoher Temperatur an. Schalten Sie den Ofen aus, entnehmen Sie die Speisen und lassen Sie ihn abkühlen, bevor Sie ihn wieder verwenden.

Wie ersetze ich die Ofenlampe?

Schalten Sie den Ofen aus und ziehen Sie den Netzstecker. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn, ersetzen Sie die Lampe durch eine spezielle Ofenlampe mit 25 W/230 V, beständig bis 300 °C. Setzen Sie die Abdeckung wieder ein.

Kann man die Doppelgarung verwenden?

Ja, setzen Sie den Trennteller auf Position 3 ein. Sie können zwei Gerichte gleichzeitig mit unterschiedlichen Temperaturen und Funktionen im oberen und unteren Fach garen.

Wie entferne ich die Tür zur Reinigung?

Öffnen Sie die Tür, klappen Sie die Scharnierhalterungen nach außen, schließen Sie die Tür auf etwa 70°, heben Sie sie dann an, indem Sie sie leicht zu sich ziehen. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor.

Welches Zubehör ist mit dem Drehspieß kompatibel?

Der Drehspieß wird im Einzelmodus auf Position 3 verwendet. Setzen Sie die Fettpfanne auf Position 1, um die Säfte aufzufangen. Befestigen Sie die Gabeln am Spieß, stecken Sie das Fleisch auf und legen Sie den Spieß auf die V-förmige Halterung.

Warum blinkt die Uhrzeit?

Dies zeigt einen Stromausfall an. Stellen Sie einfach die Uhrzeit ein, indem Sie die Uhr-Taste drücken und den Drehwähler drehen.

Der Ventilator läuft nach dem Backen weiter, ist das normal?

Ja, der Ventilator läuft, bis der Ofen vollständig abgekühlt ist. Wenn das Geräusch nach dem Abkühlen anhält, wenden Sie sich an den Kundendienst.

Was ist das maximal empfohlene Gewicht zum Braten?

Bei den automatischen Programmen beträgt das maximale Gewicht etwa 1,3 kg (z. B. ein ganzes Hähnchen). Für große Stücke verwenden Sie den manuellen Modus und passen Sie die Temperatur an.

BEDIENUNGSANLEITUNG NV6787BPZSR/EF SAMSUNG

ELEKTRISCHE VEILIGHEID

BEREIDINGSTIJD INSTELLEN

0:00 H

KOOKWEKKER INSTELLEN

12:00

Kookwekker instellen | 01

automatische bereiding

16_automatische bereiding

VOOR HET EERSTE GEBRUIK

Eerste reiniging

Dieses Handbuch ist zu 100 % auf Recyclingpapier gedruckt.

imagine the possibilities

Vielen Dank, dass Sie sich für dieses Gerät von

Samsung entschieden haben. Registrieren Sie Ihr Gerät unter

www.samsung.com/register

DEUTSCH

SAMSUNG

Arbeiten mit dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen SAMSUNG-Einbauofen entschieden haben.

Diese Bedienungsanleitung enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen.

Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Ofens Zeit, um diese Bedienungsanleitung zu lesen und halten Sie sie für spätere Nutzung bereit.

In dieser Bedienungsanleitung werden folgende Symbole verwendet:

ACHTUNG oder VORSICHT

Wichtig

Hinweis

Sicherheitsmaßnahmen

Die Installation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden.

Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

ELEKTRISCHE SICHERHEIT

Schließen Sie den Ofen nicht an, wenn er beim Transport beschädigt wurde.

• Dieses Haushaltsgerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.
• Im Fall eines Fehlers oder Schadens am Gerät versuchen Sie nicht, es zu benutzen.
• Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können Sie und andere erheblichen Risiken aussetzen. Wenn Ihr Ofen repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstcenter oder Ihrem Händler in Verbindung.
• Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Geräte mit fest installiertem Netzanschluss)
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Geräte mit Netzkabel)
• Elektrische Leitungen und Kabel dürfen nicht den Ofen berühren.
• Der Ofen wird über einen zugelassenen Sicherungsautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals mehrere Mehrfachstecker oder Verlängerungsschnüre.
• Das Typenschild befindet sich an der rechten Seite der Klappe. Die Stromversorgung des Geräts muss bei Reparaturen oder beim Reinigen ausgeschaltet werden.
• Geben Sie Acht, wenn Sie elektrische Geräte in Netzsteckdosen nahe dem Herd stecken.
• Dieses Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.
• Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern, um Verbrennungen zu verhindern.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren. Kinder unter 8 Jahren sollen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Glühlampe auswechseln, da sonst die Gefahr eines elektrischen Schlags besteht.

SICHERHEIT IM BETRIEB

• Dieser Ofen ist nur für das Kochen im Haushalt ausgelegt. Während des Betriebs werden die inneren Oberflächen des Ofens so heiß, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Ofens, ohne diesen ausreichend Zeit zum Abkühlen zu lassen. Lagern Sie kein entflammbares Material im Ofen.

2 Arbeiten mit dieser Bedienungsanleitung

Die Ofenflächen werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.

Passen Sie beim Kochen auf, wenn Sie die Ofenklappe öffnen. Heißluft und Dampf können schnell aus dem Ofen austreten.

• Wenn Sie Gerichte mit Alkohol kochen, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Ofens in Kontakt kommt.
• Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.
• Halten Sie Kinder in sicherem Abstand, wenn der Ofen in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Kuchenblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Gießen Sie kein Wasser auf den Ofenboden, wenn dieser heiß ist. Dies könnte Schäden der Emailleoberfläche verursachen.

Die Ofenklappe muss während des Kochens geschlossen sein.

• Verkleiden Sie den Ofenboden nicht mit Aluminiumfolie, und stellen Sie keine Kuchenbleche oder Behälter darauf. Die Aluminiumfolie sperrt die Hitze aus, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Kochergebnissen kommen kann.
• Obstsäfte hinterlassen auf den Emailleoberflächen des Ofens Flecke, die sich möglicherweise nicht mehr entfernen lassen. Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Tropfpfanne.
• Stellen Sie keine Backwaren auf die offene Ofenklappe.
• Kleinere Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.
• Achten Sie beim Öffnen oder Schließen der Gerätetür darauf, dass sich keine Kinder in der Nähe aufhalten, da diese ansonsten gegen die Tür laufen oder sich die Finger in der Gerätetür quetschen könnten.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren.

• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

Haushaltsgeräte sollen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

• Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um das Glas der Ofentür zu reinigen. Sie können die Oberfläche zerkratzen und damit das Glas zerbrechen lassen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen oder warten.
• Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.
• Während des Reinigungsprogramms können die Oberflächen heißer als üblich werden und deshalb sollten Kinder ferngehalten werden.
• Verschüttetes muss vor dem Reinigen entfernt werden und im Reinigungshandbuch angegebene Utensilien können beim Reinigen im Ofen gelassen werden.
• Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor der Dampfreinigung oder Selbstreinigung aus dem Ofen entfernen.
• Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden.
• Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.
• Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, selbst wenn Sie mit dem Kochen fertig sind.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Nahrungsmittel im Ofen zubereiten.

HINWEISE ZUR ENTSORGUNG

Entsorgung des Verpackungsmaterials

• Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig.
• Entsorgen Sie die Verpackungsmaterialien im entsprechenden Behälter bei ihrer örtlichen Annahmestelle.

Entsorgung von Altgeräten

WARNUNG: Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann.

Zu diesem Zweck trennen Sie das Gerät vom Stromnetz und entfernen Sie das Netzkabel.

Für den Umweltschutz ist es wichtig, dass Altgeräte auf ordnungsgemäße Weise entsorgt werden.

Das Gerät darf nicht im Hausmüll entsorgt werden. Informationen über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

Inhalt

STEUERELEMENTE DES OFENS

6 Steuerelemente des Ofens

ZUBEHÖR

6 Zubehör

TESTGERICHTE

8 Testgerichte

FUNKTIONEN

9 Funktionen

EINFACHBETRIEB

10 Einfachbetrieb

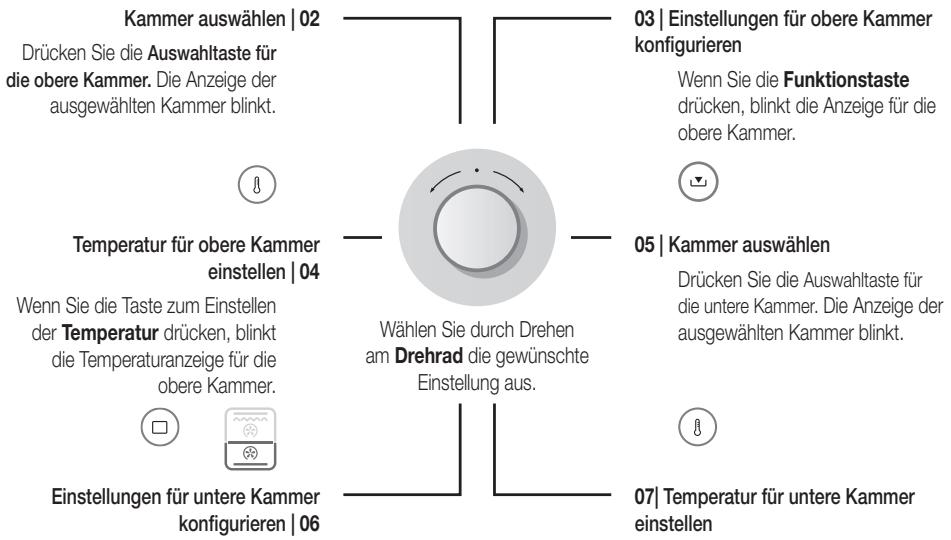

DOPPELKAMMERBETRIEB

10 Doppelkammerbetrieb

EINSTELLUNGEN 11

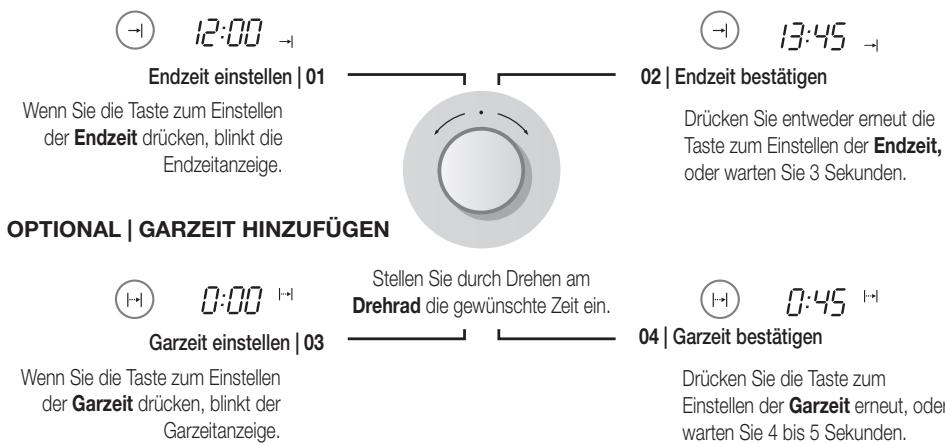

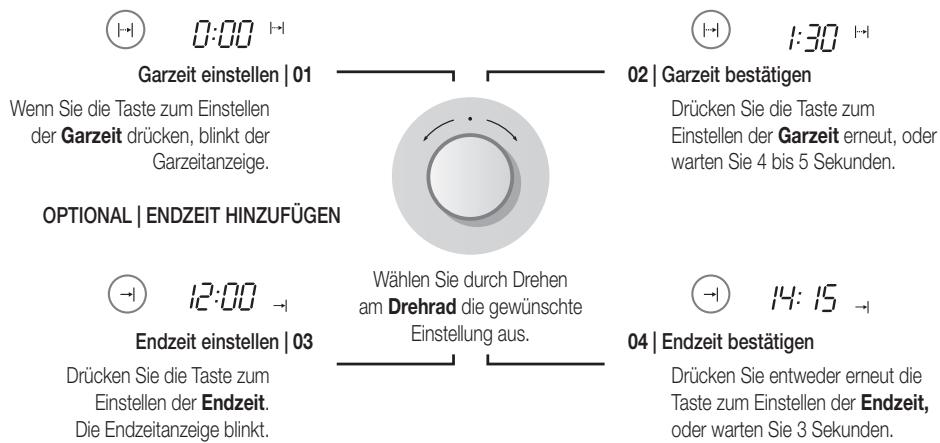

12 Garzeit einstellen 12 Endzeit einstellen 13 Eingestellte Zeiten ändern 13 Temperatur ändern 14 Zeit einstellen 14 Alarm einstellen 14 Alarm deaktivieren 14 Zeitanzeige 14 Tonsignal 14 Lampentaste 14 Verriegelung 14 Abschalten

AUTOMATISCHE KOCHPROGRAMME

15

15 Automatische Kochprogramme für Einfachbetrieb

INSTALLATION UND WARTUNG

17

17 Installation 18 Erstreinigung 18 Fehlersuche 19 Informationscodes

REINIGUNG UND PFLEGE

20

20 Dampfreinigung (Zubehör) 21 Schnelltrocknen 21 Katalytische Emaileoberfläche (Zubehör) 21 Manuelle Reinigung 22 Ausbau der Gerätetür 22 Ausbau des Glaseinsatzes der Gerätetür

SEITLICHE SCHIENEN

23

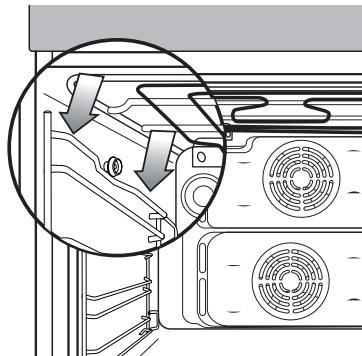

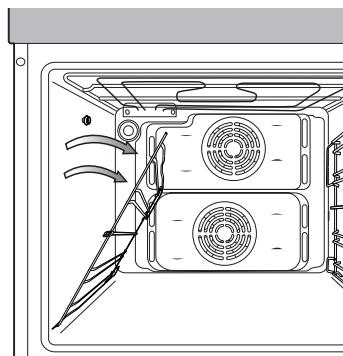

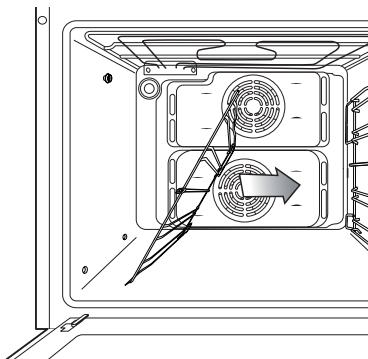

23 Abnehmen der seitlichen Schienen 24 Auswechseln der Glühbirne

Inhalt_5

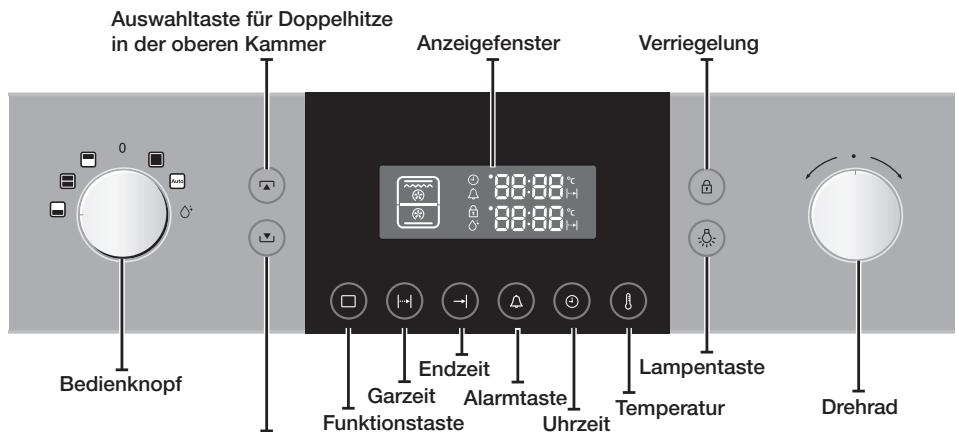

Steuerelemente des Ofens

Auswahltaste für Doppelhitze in der unteren Kammer

Design der Gerätefront

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen (Stahl, Weiß, Schwarz und Glas) erhältlich. Änderungen des Designs zur Verbesserung der Qualität vorbehalten.

Zubehör

Ihr neuer Samsung-Ofen wird mit einer Vielzahl von Zubehörausrüstungen geliefert, die Ihnen beim Zubereiten von Mahlzeiten nützlich sein können. Dazu gehören der Teiler für unseren einzigartigen Doppelkammerbetrieb, Bleche, Roste und ein Grillspieß.

VORSICHT: Vergewissern Sie sich, dass das Zubehör ordnungsgemäß am Gestell befestigt ist. Bleche müssen in einem Abstand von mindestens 2 cm vom Boden des Ofens eingesetzt werden, da anderenfalls ihre Emaillierung beschädigt werden kann.

Teiler (Zubehör)

Sie müssen den Teiler einsetzen, wenn Sie den Ofen im Doppelkammerbetrieb verwenden möchten. Der Teiler trennt den oberen vom unteren Garraum. Er muss in Einschub 3 eingesetzt werden.

Kleiner Rost (Zubehör)

Der kleine Rost kann zum Grillen und Braten von Gerichten verwendet werden. Wenn Sie ihn in Verbindung mit der Tropfpfanne einsetzen, verhindern Sie, dass Bratenflüssigkeiten auf den Boden des Ofens gelangen.

Der große Rost kann zum Grillen und Braten von Gerichten verwendet werden. Sie können auch Bräter und andere Töpfe daraufstellen.

Die (tiefe) Tropfpfanne ist gut zum Braten geeignet. Wenn Sie sie in Verbindung mit dem kleinen Rost einsetzen, verhindern Sie, dass Bratenflüssigkeiten auf den Boden des Ofens gelangen.

Backblech (Zubehör)

Das (flache) Backblech kann für die Zubereitung von Kuchen, Keksen und Biskuit verwendet werden.

Grillspieß (Zubehör)

Der Grillspieß kann zum Grillen von Geflügel wie beispielsweise Hühnchen eingesetzt werden. Der Grillspieß kann im Einfachbetrieb auf Einschub 3 eingesetzt werden, da er an einen Adapter auf der Ofenrückwand angeschlossen werden muss. Entfernen Sie beim Kochen den schwarzen Handgriff.

Drehspieß und Schaschlik (Zubehör)

Anwendung:

• Schieben Sie die Tropfpfanne (kein Dreifuß) in Einschub 1, um die Bratenflüssigkeit aufzufangen, oder stellen Sie sie auf den Boden des Ofens, wenn das gegrillte Stück Fleisch zu groß ist.
• Schieben Sie zuerst eine der Gabeln auf den Spieß und dann das Stück Fleisch, das gegrillt werden soll;
• Gemüse und vorgekochte Kartoffeln können Sie an den Rand der Tropfpfanne legen, damit diese gleichzeitig gegart werden.
• Platzieren Sie die Halterung auf den mittleren Einschub, so dass das „V“-förmige Teil nach vorn weist.
• Der Spieß lässt sich leichter einstecken, wenn der Handgriff an das stumpfe Ende angeschraubt wird.
• Legen Sie den Spieß in der Halterung ab, so dass das spitze Ende zur Rückseite weist, und schieben Sie ihn vorsichtig, bis die Spitze des Spießes in den Drehmechanismus auf der Rückwand des Ofens eingesteckt ist. Das stumpfe Ende des Spießes muss auf der „V“-Form ruhen. (Der Spieß besitzt zwei Ösen. Diese befinden sich in der Höhe der Ofenklappe, damit der Spieß nicht nach vorn rutschen kann. Die Ösen dienen zugleich als Halterung für den Handgriff.)
• Lösen Sie den Handgriff, ehe Sie grillen. Schrauben Sie den Handgriff nach dem Grillen wieder fest, damit Sie den Spieß aus der Halterung entnehmen können.

Ausziehbare Schienen (Zubehör)

• Wenn Sie den Rost oder das Back- bzw. Bratblech einschieben möchten, ziehen Sie zunächst die Auszugsschienen einer bestimmten Einschubhöhe heraus.
• Legen Sie den Rost oder das Blech auf die Führungsschienen und schieben Sie diese dann vollständig in den Ofen. Schließen Sie die Ofentür erst, nachdem Sie die ausziehbaren Schienen vollständig in den Ofen geschoben haben.

Testgerichte

Gemäß EN 60350

Backen

Die Backempfehlungen beziehen sich auf den vorgeheizten Ofen.

Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Tür weist.

Lebensmittel	Gericht und Hinweise	Einschubhöhe	Zubereitungs-methode	Temperatur (°C)	Garzeit (Min.)
Butterkeks	Backblech	3	Normalbetrieb	150 - 170	20 - 30
		2	Umluft	150 - 170	35 - 45
	Backblech + Tropfblech	1 + 4	Umluft	150 - 170	35 - 45
Kleiner Kuchen	Backblech	3	Normalbetrieb	160 - 180	15 - 25
		2	Umluft	150 - 170	30 - 35
	Backblech + Tropfblech	1 + 4	Umluft	150 - 170	30 - 40
Fettfreier Biskuit	Springform auf großem Rost (Dunkel beschichtet,ø 26 cm)	2	Normalbetrieb	160 - 180	25 - 35
		2	Umluft	150 - 170	35 - 45
Apfelkuchen mit Hefe (Blech)	Backblech	3	Normalbetrieb	150 - 170	65 -75
		2	Umluft	150 - 170	70 - 80
	Backblech + Tropfblech	1 + 4	Umluft	150 - 170	75 -85
Apfelkuchen	Großer Rost, 2 Springformen * (Dunkel beschichtet,ø 20 cm)	1 diagonal angeordnet	Normalbetrieb	170 - 190	70 - 90
	Backblech + Großer Rost, 2 Springformen ** (Dunkel beschichtet,ø 20 cm)	1 + +3	Umluft	170 - 190	80 - 100

• Zwei Kuchen werden auf dem Rost links und vorne rechts angeordnet. Zwei Kuchen werden in der Mitte und übereinander angeordnet.

Grillen

Heizen Sie den Ofen 5 Minuten lang mit dem großen Grill vor.

Lebensmittel	Gericht und Hinweise	Einschubhöhe	Zubereitungs-methode	Temperatur (°C)	Garzeit (Min.)
Weißbrottoast	Großer Rost	5	Großer Grill	270 °C	1.1 - 22.1 - 1½
Rindfleisch-Burger * (12 Stück)	Kleiner Rost, Tropfpfanne (zum Auffangen von Flüssigkeit)	4	Großer Grill	270 °C	1.14 - 162.4 - 6

• Burger (Rindfleisch): Heizen Sie den Ofen 15 Minuten lang mit dem großen Grill vor.

8_Testgerichte

Funktionen

Dieser Ofen bietet sechs verschiedene Funktionen. Welche dieser Funktionen Sie aufrufen können, hängt davon ab, in welcher Betriebsart (Doppelkammer- oder Einfachbetrieb) der Ofen läuft. Wählen Sie zwischen:

Normalbetrieb

Die Wärme wird vom oberen und unteren Heizsystem erzeugt. Diese Funktion sollte zum Backen von Kuchen und zum Braten von verschiedenen Gerichten verwendet werden.

Empfohlene Temperatur: 200°C

Umluft

Die durch Umluft im Ofen entstehende Wärme wird durch Lüfter gleichmäßig im Ofen verteilt. Diese Funktion sollte für Tiefgefrorenes und zum Backen verwendet werden.

Empfohlene Temperatur: 170°C

Oberhitze mit Umluft

Die durch das obere Heizsystem und durch Umluft entstehende Wärme wird durch Lüfter gleichmäßig im Ofen verteilt. Diese Funktion soll zum Zubereiten von krossen Gerichten wie z. B. Fleisch verwendet werden.

Empfohlene Temperatur: 190°C

Unterhitze und Umluft

Die durch das untere Heizsystem und durch Umluft entstehende Wärme wird durch Lüfter möglichst gleichmäßig im Ofen verteilt. Diese Funktion soll zum Zubereiten von Pizza, Brot und Kuchen verwendet werden.

Empfohlene Temperatur: 190°C

Kleiner Grill

Die Wärme wird vom Kleinflächengrill erzeugt. Diese Funktion sollte zum Zubereiten von kleineren Gerichten wie z. B. Fisch oder gefülltes Baguette verwendet werden, da diese eine geringere Hitze benötigen.

Empfohlene Temperatur: 240°C

Großer Grill

Die Wärme wird vom Großflächengrill erzeugt. Diese Funktion sollte zum Zubereiten von Aufläufen wie z. B. Lasagne und zum Grillen von Fleisch verwendet werden.

Empfohlene Temperatur: 240°C

Einfachbetrieb

Im Einfachbetrieb arbeitet der Ofen wie ein konventioneller Ofen. Verwenden Sie diese Betriebsart für größere Mengen von Lebensmitteln oder wenn Sie Spezialzubehör wie den Grillteiler einsetzen. Im Einfachbetrieb können Sie alle Ofenfunktionen verwenden.

Einfachbetrieb auswählen | 01

Nehmen Sie den Teiler aus dem Ofen, wenn Sie im Einfachbetrieb arbeiten möchten.

Im Einfachbetrieb können Sie alle Ofenfunktionen verwenden.

Einfachbetrieb

In dieser Betriebsart sind alle Funktionen verfügbar. Im Einfachbetrieb können Sie den Ofen in konventioneller Weise einsetzen.

Funktion auswählen | 02

Wenn Sie die Funktionstaste drücken, beginnt die Funktionsanzeige zu blinken.

Wählen Sie durch Drehen am Drehrad die gewünschte Einstellung aus.

03 | Temperatur einstellen

Wenn Sie die Taste zum Einstellen der Temperatur drücken, blinkt die Temperaturanzeige.

Doppelkammerbetrieb

Dieser Ofen verfügt über das einzigartige Doppelkammersystem. Wenn Sie zwei verschiedene Gerichte gleichzeitig zubereiten müssen, können Sie in der oberen und unteren Kammer mit zwei verschiedenen Temperaturen arbeiten. Sie können auch, um Zeit und Energie zu sparen, entweder in der oberen oder unteren Kammer kochen.

Doppelkammerbetrieb auswählen | 01

Setzen Sie den Teiler in Einschub 3 ein, wenn Sie den Doppelkammerbetrieb verwenden möchten.

Je nach eingestelltem Doppelkammerbetrieb können Sie zwischen diesen Funktionen wählen:

OBERE KAMMER

Umluft | Oberhitze + Umluft | Groß- und Kleiner Grill Durch die Verwendung der oberen Kammer können Sie Energie und Zeit sparen, wenn Sie keine Mahlzeiten zubereiten.

DOPPELKAMMERBETRIEB

Getrennte Zubereitung in der oberen und unteren Kammer Im Doppelkammerbetrieb können Sie zwei Mahlzeiten mit entsprechenden Funktionen und Temperaturen zubereiten.

UNTERE KAMMER

Umluft | Unterhitze + Umluft Diese Betriebsart spart Energie und Zeit, wenn Sie keine Mahlzeiten zubereiten.

10_single mode

HINWEIS: Die Schritte 03/04 gelten für die obere Kammer und die Schritte 06/07 für die andere Kammer.

HINWEIS: Mit Hilfe der Auswahltaste für Doppelhitze in der oberen oder unteren Kammer müssen Sie die gewünschten Einstellungen vornehmen.

Wenn Sie die Funktionstaste drücken, blinkt die Anzeige für die untere Kammer.

Wenn Sie die Taste zum Einstellen der Temperatur drücken, blinkt die Temperaturanzeige für die untere Kammer.

Einstellungen

Im Doppelkammerbetrieb können Sie für die obere und andere Kammer unterschiedliche Einstellungen verwenden (z.B. entsprechende Abschaltzeiten, Garzeiten, Temperaturen und Alarmeinstellungen). Drücken Sie die entsprechenden Tasten, um die Einstellungen für beide Kammern zu ändern und zu übernehmen:

Obere Kammer

Untere Kammer

Wählen Sie die gewünschte Kammer, ehe Sie die Einstellungen für den Doppelkammerbetrieb übernehmen oder ändern.

Die Startzeitvorwahl (Auswahl von Ende- und Garzeit) kann im Doppelkammerbetrieb nicht eingestellt werden.

GARZEIT EINSTELLEN

ENDZEIT EINSTELLEN

12_Einstellungen

EINGESTELLTE ZEITEN ÄNDERN

oder

Gewünschte Zeit einstellen | 01

Wenn Sie die Taste zum Einstellen der Endzeit oder Auswahl der Garzeit drücken, blinkt die Zeitanzeige.

Wählen Sie durch Drehen am Drehrad die gewünschte Einstellung.

oder

02 | Geänderte Zeit bestätigen

Wenn Sie die Taste zum Einstellen der Endzeit oder Auswahl der Garzeit drücken, blinkt die Zeitanzeige.

TEMPERATUR ÄNDERN

200 800

Temperatur einstellen | 01

Wenn Sie die Taste zum Einstellen der Temperatur drücken, blinkt die Temperaturanzeige.

Stellen Sie durch Drehen am Drehrad die gewünschte Temperatur ein.

BOc 000

02 | Temperatur bestätigen

Wenn Sie 4 bis 5 Sekunden lang warten, ist die neue Temperatur eingestellt.

ZEIT EINSTELLEN

12:00

Stunde einstellen | 01

Wenn Sie die Taste zum Einstellen der Uhrzeit drücken, blinkt die Stundenanzeige.

13:00

Minuten einstellen | 02

Wenn Sie die Taste zum Einstellen der Uhrzeit drücken, blinkt die Minutenanzeige.

Stellen Sie durch Drehen am Drehrad die gewünschte Zeit ein.

13:25

03 Zeit bestätigen

Drücken Sie die Taste zum Einstellen der Uhrzeit erneut, um die angezeigte Zeit zu übernehmen.

ALARM EINSTELLEN

12:00

Alarm einstellen | 01

Wenn Sie die Alarmtaste drücken, blinkt die Alarmanzeige.

Stellen Sie durch Drehen am Drehrad die gewünschte Alarmzeit ein.

13:15

02 | Alarm bestätigen

Drücken Sie die Alarmtaste erneut, oder warten Sie 3 Sekunden. Nun ist der Alarm eingestellt.

ALARM DEAKTIVIEREN

Halten Sie die Alarmtaste zwei Sekunden lang gedrückt. Die Alarmzeit wird ausgeblendet und die Zeit wird angezeigt.

ZEITANZEIGE

Drücken Sie während des Kochens die Taste zum Einstellen der Uhrzeit, um die Uhrzeit anzuzeigen.

TONSIGNAL

Um das Tonsignal zu aktivieren bzw. zu deaktivieren, halten Sie die Tasten zum Einstellen von Uhrzeit und Endzeit 3 Sekunden lang gedrückt.

LAMPENTASTE

Drücken Sie die Lampentaste einmal, um die Beleuchtung einzuschalten, und zweimal, um sie auszuschalten.

Die untere Beleuchtung ist als Zubehör erhältlich.

Drücken Sie die Lampentaste einmal für volle Beleuchtung, zweimal für Oberlicht, dreimal für Unterlicht und viermal, um sie auszuschalten.

VERRIEGELUNG

Halten Sie die Taste für die Verriegelung 3 Sekunden lang gedrückt. Das Schlüsselsymbol zeigt die Verriegelung an.

ABSCHALTEN

Um den Ofen auszuschalten, drehen Sie den Bedienknopf auf „0".

Automatische Kochprogramme

Beim automatischen Kochen haben Sie die Wahl zwischen 15 automatischen Kochprogrammen zum Kochen, Braten und Backen.

Automatisches Kochprogramm auswählen 01

Nehmen Sie den Teiler aus dem Ofen, wenn Sie ein automatisches Kochprogramm verwenden möchten.

Rezept auswählen | 02 Wählen Sie durch Drehen am Drehrad das gewünschte Rezept aus.

03 | Gewicht einstellen

Stellen Sie durch Drehen am Drehrad das gewünschte Gewicht ein.

AUTOMATISCHE KOCHPROGRAMME FÜR EINFACHBETRIEB

In der folgenden Tabelle sind 15 Automatikprogramme zum Kochen, Braten und Backen aufgeführt.

Diese können nur verwendet werden, wenn Sie mit einer einzigen Kammer arbeiten. Entfernen Sie immer den Teiler.

Es sind die entsprechenden Mengen, Gewichte und Zubereitungsempfehlungen angegeben. Zur einfacheren Handhabung wurden die Garmethode und die Garzeit vorprogrammiert.

Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Die Nahrungsmittel immer in den nicht vorgeheizten Ofen legen.

Nummer	Nahrungsmittel	Gewicht/ kg	Zubehör	Einschubhöhe	Empfehlung
1	Tiefkühlpizza	0,3 - 0,6	Großer	2	Die tiefgefroene Pizza in die Mitte des großen Rosts legen.
		0,7 - 1,0	Rost
2	Tiefgefrorene Ofenpommes	0,3 - 0,5	Backblech	2	Die tiefgefrorenen Pommes Frites auf dem Backblech verteilten. Die erstee Einstellung gilt für dünne Pommes Frites, die zweite für breit geschnittene.
		(dünn)
		0,6 - 0,8
		(dick)
3	Hausgemachte Lasagne	0,3 - 0,5	Großer	3	Eine frische Lasagne Zubereiten oder ein Fertigproduktnehmen und in eine ofenfeste Schüssel geeigneter Großgeben. Die Schüssel in die Mitte des Ofens stellen.
		0,8 - 1,0	Rost
4	Hausgemachte Pizza	1,0 - 1,2 1,3 - 1,5	Backblech	2	Die Pizza auf das Blech legen. Die Gewichtsangaben beziehen sich auf die gesamte Pizza mit Belag. Wir empfehlen die Einstellung 1 (1,0 - 1,2 kg) für Pizzas mit dünnen Böden und Einstellung 2 (1,3 - 1,5 kg) für Pizzas mit viel Belag.
5	Rindersteak	0,3 - 0,6 0,6 - 0,8	Tropfpfanne mit keinem Rost	4	Marinierte Rindersteaks nebeneinander auf dem einzelnen Rost verteilen. Bei Erklingen des Signatrons wenden. Die erste Einstellung ist für dünne Steaks geeignet, die zweite für dicke.
6	Rindflisch	0,6 - 0,8 0,9 - 1,1	Tropfpfanne mit keinem Rost	2	Das marinierte Rindflisch auf den einzelnen Rost legen. Bei Erklingen des Signatrons wenden.
7	Schweineflisch	0,6 - 0,8 0,9 - 1,1	Tropfpfanne mit keinem Rost	2	Das marinierte Schweineflisch auf den einzelnen Rost legen. Bei Erklingen des Signatrons wenden.
8	Lammkoteletts	0,3 - 0,4 0,5 - 0,6	Tropfpfanne mit keinem Rost	4	Lammkoteletts marinen. Die Lammkoteletts auf dem einzelnen Rost verteilen. Bei Erklingen des Signatrons wenden. Die erste Einstellung gitt für dünne Stücke, die zweite fürDIC.
9	Hähnchenteile	0,5 - 0,7 1,0 - 1,2	Tropfpfanne mit keinem Rost	4	Die Hähnchenteile mit Öl beträufeln und mit Krätern würzen. Die Hähnchenteile nebeneinander auf den einzelnen Rost legen.
10	Ganzes Hähnchen	1,0 - 1,1 1,2 - 1,3	Tropfpfanne mit keinem Rost	2	Das ganze Hähnchen mit Öl beträufeln und mit Krätern würzen. Das Hähnchen auf den einzelnen Rost legen. Bei Erklingen des Signatrons wenden.
11	Gebratener Fisch	0,5 - 0,7 0,8 - 1,0	Tropfpfanne mit keinem Rost	4	Die Fische Kopf an Schwanzflossse auf den einzelnen Rost legen. Die erste Einstellung gitt für 2 Fische, die zweite für 4. Dieses Programm ist für ganze Fische wie Forelle, Zander oder Dorade geeignet.
12	Gebratenes Gemüse	0,4 - 0,5 0,8 - 1,0	Tropfpfanne	4	Gemüse, z. B. Zucchini- oder Auberginenschaften, Pilze oder Kirschtomaten, in die Tropfpanne geben. Mit Öl beträufeln und Kräuter und Gewürze hinzugeben.
13	Marmorkuchen	0,5 - 0,6 0,7 - 0,8 0,9 - 1,0	Großer Rost	2	Den Teig in eine gutbutterte Napfkuchenform geeigneter Höhegeben.
14	Obstkuchenboden	0,3 - 0,4 (groß) 0,2 - 0,3 (Törtchen)	Großer Rost	2	Den Teig in eine gutbutterte Springform geben. Die erste Einstellung ist für einen Tortenboden, die zweite für 6 keine Törtchen.
15	Muffins	0,5 - 0,6 0,7 - 0,8	Großer Rost	2	Den Teig in eine schwarze Backform aus Metall fürzwölf Muffins geben. Die erste Einstellung gitt für keine Muffins, die zweite für große.

16_Automatische Kochprogramme

Installation und Wartung

INSTALLATION

Sicherheitshinweise für die Installation

Die Installation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

• Sorgen Sie für Schutz vor Berührung Strom führender Teile, wenn Sie den Ofen installieren.
• Der Küchenschrank, in den der Ofen eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.

Technische Daten

Versorgungsspannung / -frequenz

Volumen (Nutzraum)

Ausgangsleistung

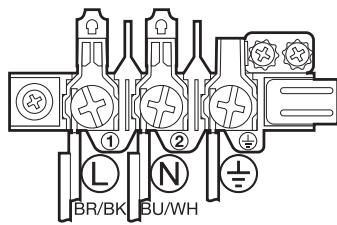

Wenn das Gerät nicht mit einem Stecker an das Stromnetz angeschlossen wird, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) vorgesehen werden, um die Sicherheitsbestimmungen zu erfüllen. Das Netzkabel (H05 RR-F oder H05 VV-F; min. 1,5 m, 1,5 bis 2,5 mm²) muss ausreichend lang sein, damit es an den Ofen angeschlossen werden kann, auch wenn dieser auf dem Boden vor seinem Einbauschrank liegt. Öffnen Sie die hintere Anschlussverkleidung des Ofens mit Hilfe eines Schlitzschraubendrehers und entfernen Sie die Schrauben der Kabelklemme, ehe Sie die stromführenden Kabel in die entsprechenden Anschlussklemmen einführen. Das Gerät wird über die (½)-Klemme geerdet. Wenn der Ofen mit einem Stecker an das Stromnetz angeschlossen wird, muss dieser Stecker auch nach dem Einsetzen des Ofens zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.

Installation im Küchenschrank

Bei diesem Gerät handelt es sich um einen Einbauofen, der in einen Ober- oder Unterschrank eingebaut wird.

• Beachten Sie die Mindestabstände.
• Befestigen Sie den Ofen an beiden Seiten mit Hilfe von Schrauben.

Entfernen Sie nach der Installation die Vinylschutzfolie von der Geräteklappe und von den Innenflächen des Ofens.

ERSTREINIGUNG

Erstreinigung:

Reinigen Sie den Ofen gründlich, ehe Sie ihn zum ersten Mal verwenden. Verwenden Sie keinesfalls schleifende Reinigungsmittel, Schleiftücher oder schleifende Substanzen, da diese die Ofenflächen beschädigen können.

Verwenden Sie warmes Wasser, Reinigungsmittel und ein weiches, sauberes Tuch, um das Backblech, die Tropfpfanne, die Roste und das andere Zubehör sowie den Innenraum und die Einschübe an der Ofenseite zu reinigen. Die Frontpartie sollten Sie mit einem feuchten, weichen und sauberen Tuch reinigen.

Prüfen Sie, ob die Ofenuhr korrekt eingestellt ist, und nehmen Sie sämtliches Zubehör aus dem Ofen. Lassen Sie den Ofen eine Stunde lang bei 200 °C im Einfachbetrieb mit Umluft laufen. Auf diese Weise verbrennen Sie sämtliche Produktionsrückstände im Ofen. Diese Rückstände erkennen Sie an ihrem unverkennbaren Geruch. Dies ist also normal. Achten Sie in dieser Zeit auf ausreichende Belüftung der Küche.

FEHLERSUCHE

PROBLEM	LösUNG
Was ist zu tun, wenn der Ofen nicht warm wird?	• Ist elev. der Ofen nicht angeschaltet? Ofen anschalten. • Ist elev. die Uhr nicht eingestellt? Einstellen der Uhrzeit • Prüfen Sie, ob die erforderlichen Einstellungen vorgenommen worden sind. • Ist elev. eine Sicherung durchgebrannt oder hat ein Sicherungsautomat ausgelöst? Ersetzen Sie die Sicherungen, oder schließen Sie den Sicherungsautomaten wieder. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.
Was ist zu tun, wenn der Ofen nicht aufheizt, obwohl die Ofenfunktion und die Temperatur eingestellt wurden?	• Möglicherweise bestehen Probleme mit den internen elektrischen Verbindungen. Setzen Sie sich mit ihrem örtlichen Kundendienstcenter in Verbindung.
Was ist zu tun, wenn ein Fehlercode angezeigt wird und der Ofen nicht aufheizt?	• Es bestehen Probleme mit den internen elektrischen Verbindungen. Setzen Sie sich mit seinem örtlichen Kundendienstcenter in Verbindung.
Was ist zu tun, wenn die Zeitanzeige blinkt?	• Es hat einen Stromausfall gegeben. Einstellen der Uhrzeit
Was ist zu tun, wenn das Ofenlicht nicht angeht?	• Die Ofenbeleuchtung ist defekt. Setzen Sie sich mit seinem örtlichen Kundendienstcenter in Verbindung.
Was ist zu tun, wenn der Ventilator des Ofens lauft, ohne eingestellt worden zu sein?	• Nach der Verwendung lauft der Ventilator des Ofens solange weiter, bis der Ofen abgekühlt ist. Setzen Sie sich mit seinem örtlichen Kundendienstcenter in Verbindung, wenn der Ventilator auch nach dem Abkühlen weiterläuft.

18. Installation und Wartung

INFORMATIONSCODES

NUMMER	PROBLEM	LösUNG
5-01	Sicherheitsabschaltung. Der Ofen lauft längerere Zeit bei der eingestillten Temperatur.	Ofen ausschalten und Lebensmittel enthalten. Lassen Sie den Ofen vor der weiteren Benutzung abkühlen.
5E	Taste wird mehr als 10 Sekunden lang gedrückt.	Setzen Sie sich mit dem örtlichen SAMSUNG-Kundendienstcenter in Verbindung.
-dE-	Teiler fehl. Teiler wird falsch verwendet.	Setzen Sie den Teiler für die Zubereitung im Doppelkammerbetrieb, in der oberen oder unteren Kammer ein. Entnahmen Sie für den Einfachbetrieb den Teiler.
E-XXX1)	Ein Fehler des Ofens kann schwache Leistung und Sicherheitsprobleme verursachen. Verwenden Sie den Ofen ab sofort nicht mehr.	Setzen Sie sich mit dem örtlichen SAMSUNG-Kundendienstcenter in Verbindung.

1) **Bezeichnet alle Zahlen.

Reinigung und Pflege

DAMPFREINIGUNG (ZUBEHÖR)

Wenn Ihr Ofen schmutzig ist und gereinigt werden muss, verwenden Sie die eingebaute Dampfreinigung. Die Dampfreinigung kann verwendet werden, wenn der Ofen abgekühlt ist.

1. Entnehmen Sie das gesamte Zubehör aus dem Ofen.

2. Gießen Sie ca. 400 ml Wasser auf den Boden des Ofens.

3. Schließen Sie die Ofentür.

5. Sobald der Vorgang abgeschlossen ist, beginnt die Anzeige zu blinken, und ein Signalton markiert das Ende. Stellen Sie den Bedienknopf auf Aus, um die Dampfreinigung zu beenden. 6. Reinigen Sie das Innere des Ofens mit einem weichen sauberen Tuch.

4. Stellen Sie den Bedienknopf auf Dampfreinigung. Sobald Sie die Dampfreinigungsfunktion auswählen, erscheint in der Anzeige die Meldung „SC" und die Dampfreinigung wird automatisch gestartet.

Hinweise zur Dampfreinigung

• Seien Sie vorsichtig, wenn Sie die Klappe vor dem Ende der Dampfreinigung öffnen. Das Wasser auf dem Boden ist heiß.
• Öffnen Sie die Ofentür und entfernen Sie das restliche Wasser mit einem Schwamm.
• Lassen Sie niemals Restwasser für längere Zeit im Ofen, z. B. über Nacht.
• Reinigen Sie das Innere des Ofens mit einem Schwamm und Reinigungsmittel oder mit einer weichen Bürste. Hartnäckiger Schmutz kann mit einem Kunststoffkratzer entfernt werden.
• Kalkrückstände
• Kullback-Leibler
• Entfernen Sie die Putzrückstände im Inneren des Ofens mit einem weichen Tuch und klarem Wasser. Vergessen Sie nicht, auch unter der Ofendichtung zu reinigen.
• Wenn der Ofen stark verschmutzt ist, können Sie den Vorgang nach dem Abkühlen des Ofens wiederholen.
• Wenn der Ofen stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, erst den hartnäckigen Schmutz mit Reinigungsmittel einzureiben und dann die Ofenreinigungsfunktion zu aktivieren.
• Nach dem Reinigen setzen Sie die Tür in einem Winkel von etwa 15° geöffnet, damit die innere Emailleoberfläche vollständig trocknen kann.

20_Reinigung und Pflege

SCHNELLTROCKNEN

1. Lassen Sie die Tür in einem Winkel von etwa 30° geöffnet.
2. Wählen Sie mit Hilfe des Bedienknopfes den Einfachbetrieb aus.
3. Drücken Sie die Funktionstaste.
4. Stellen Sie durch Drehen am Drehrad den Umluftbetrieb ein.
5. Stellen Sie eine Garzeit von etwa 5 Minuten und eine Temperatur von 50°C ein.
6. Schalten Sie den Ofen nach Ablauf dieser Zeit aus.

KATALYTISCHE EMAILLEOBERFLÄCHE (ZUBEHÖR)

Die auswechselbare Abdeckung ist mit einem dunkelgrauen katalytischen Email bedeckt, das im Umluftbetrieb mit Öl und Fett verschmutzt werden kann. Diese Ablagerungen brennen bei Ofentemperaturen von 200 °C und mehr ab, wie sie zum Beispiel beim Backen oder Braten auftreten. Höhere Temperaturen führen zu schnellerem Abbrennen.

1. Entnehmen Sie das gesamte Zubehör aus dem Ofen.
2. Reinigen Sie alle Innenflächen des Ofens so, wie im Abschnitt zur Handreinigung beschrieben.
3. Stellen Sie den Ofen auf Ober- und Unterhitze.
4. Stellen Sie die Temperatur auf 250 °C.
5. Lassen Sie den Ofen 1 Stunde lang in Betrieb. Die Dauer hängt vom Grad der Verschmutzung ab. Die Restverschmutzung verschwindet mit jeder späteren Verwendung des Ofens bei hohen Temperaturen allmählich.

MANUELLE REINIGUNG

VORSICHT: STELLEN SIE SICHER, DASS DER OFEN UND DAS ZUBEHÖR VOR DEM REINIGEN ABGEKÜHLT SIND.

Das Innere des Ofens

• Zum Reinigen der Innenflächen des Ofens verwenden Sie ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Ofentür nicht von Hand.
• Verwenden Sie keine Scheuer- oder Reinigungsschwämme.
• Um Beschädigungen der emailierten Flächen des Ofens zu vermeiden, verwenden Sie handelsübliche Ofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen speziellen Ofenreiniger. Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Scheuerschwämme oder -tücher, Stahlwolle, Messer oder andere schleifende Materialien.

Das Äußere des Ofens

• Zum Reinigen der Außenflächen des Ofens verwenden Sie ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Verwenden Sie zum Trocknen ein Küchentuch oder ein trockenes Handtuch.
• Verwenden Sie keine scheuernden, ätzenden oder schleifenden Reinigungsmittel.

Ofenfronten aus rostfreiem Stahl

• Verwenden Sie keine Stahlwolle, Scheuerschwämme oder andere Schleifmittel. Sie können die Oberfläche beschädigen.

Ofenfronten aus Aluminium

• Wischen Sie die Oberfläche vorsichtig mit einem weichen Tuch oder einem Mikrofasertuch ab, und verwenden Sie darauf ein mildes Fensterreinigungsmittel.

Zubehör

Waschen Sie sämtliches Zubehör nach jeder Verwendung, und trocknen Sie die Teile mit einem Küchenhandtuch ab. Das Reinigen ist leichter, wenn Sie die Gegenstände etwa 30 Minuten lang in warmem Seifenwasser einweichen.

Auffangrinne

Die Auffangrinne dient dem Schutz der Küchenmöbel, indem Wasser und Feuchtigkeit, die während des Ofenbetriebs entstehen, aufgefangen werden. Reinigen Sie die Auffangrinne nach jeder Verwendung des Ofens.

AUSBAU DER GERÄTETÜR

Im Normalfall darf die Ofenklappe nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist.

VORSICHT: Die Ofenklappe ist schwer.

1. Öffnen Sie die Tür und setzen Sie die Clips an den beiden Scharnieren auf.

1. Schieben Sie die Gerätetür halb (etwa 70°). Fassen Sie die Ofenklappe mit beiden Händen in der Mitte und ziehen Sie sie so weit nach oben, dass die Scharniere herausgenommen werden können.

EINBAU: Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge.

AUSBAU DES GLASEINSATZES DER GERÄTETÜR

Die Ofenklappe verfügt über drei gegeneinander angeordnete Glasscheiben. Diese Glasscheiben können zum Reinigen ausgebaut werden.

1. Drücken Sie die Tasten links und rechts an der Tür.

1. Entfernen Sie die Abdeckung sowie das erste Glas aus der Tür.

1. Heben Sie das zweite Glas an, und reinigen Sie die Glasscheiben mit warmem Wasser oder Spülmittel und polieren Sie sie mit einem weichen sauberen Tuch, bis sie trocken sind.

EINBAU: Wiederholen Sie die Schritte 1, 2 und 3 in umgekehrter Reihenfolge.

Die verschiedenen Geräte verfügen über jeweils 2 bis 4 Glaseinsätze. Achten Sie beim Einbau von Glas 1 (innen) darauf, dass der Aufdruck in die nachfolgend gezeigte Richtung weist.

22_Reinigung und Pflege

Seitliche Schienen (auf Wunsch lieferbar)

Zum Reinigen des Ofens können die seitlichen Schienen abgenommen werden.

ABNEHMEN DER SEITLICHEN SCHIENEN

1. Drücken Sie mittig auf den oberen Bereich der seitlichen Schiene.

SEITLICHE SCHIENEN

1. Drehen Sie die weitere Schiene um etwa 45 Grad.

1. Ziehen Sie die seitliche Schiene aus den beiden unteren Bohrungen heraus.

Einbau: Wiederholen Sie die Schritte 1, 2 und 3 in umgekehrter Reihenfolge.

AUSWECHSELN DER GLÜHBIRNE

Vorsicht - Gefahr von Stromschlägen! Bevor Sie die Glühbirne im Ofen austauschen, ergreifen Sie die folgenden Maßnahmen:

Schalten Sie den Ofen aus. Trennen Sie den Ofen vom Netz. - Schützen Sie die Glühbirne im Ofen und die Glasabdeckung durch ein Tuch auf dem Ofenboden vor Zerbrechen. - Glühbirnen können Sie beim SAMSUNG-Kundendienst erwerben.

Hintere Ofenlampe

1. Drehen Sie die Kappe gegen den Uhrzeigersinn, um sie zu entfernen, und nehmen Sie den Metall- und den Blechring heraus. Reinigen Sie dann die Glaskappe. Nötigenfalls ersetzen Sie die Birne durch eine bis 300 °C hitzebeständige Ofenbirne mit 25 Watt, 230 V.
2. Reinigen Sie die Glasabdeckung sowie den Metall- und den Blechring, sofern das erforderlich ist.
3. Befestigen Sie den Metallring und den Blechring wieder an der Glaskappe.
4. Setzen Sie die Glaskappe wieder analog zu Schritt 1 ein, und drehen Sie sie im Uhrzeigersinn fest.

Seitliche Ofenleuchte (Zubehör)

1. Zum Entfernen der Glaskappe halten Sie deren unteres Ende mit einer Hand, während Sie ein scharfes Teil (beispielsweise ein Messer) zwischen das Glas und den Rahmen schieben.
2. Drücken Sie die Kappe dann heraus.
3. Ersetzen Sie die Halogenleuchte nötigenfalls durch eine bis 300 °C hitzebeständige Ofenleuchte mit 25 bis 40 Watt, 230 V.

Tipp: Verwenden Sie zum Anfassen einer Halogenleuchte immer ein Tuch, damit sich keine Fettrückstände von Ihren Fingern auf der Leuchte ablagern.

1. Setzen Sie die Glaskappe wieder ein.

KORREKTE ENTSORGUNG VON ALTGERÄTEN (ELEKTROSCHROTT)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte und Zubehörteile getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

LAND	RUFEN SIE UNS AN	ODER BESUCHEN SIE UNS UTER
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)
DENMARK	70 70 19 70	www.samsung.com
FINLAND	030-6227 515
FRANCE	01 48 63 00 00	www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw. 0180 5 7267864* (*0,14 €/Min. aus dem dt. Festnetz, aus dem Mobilfunk max. 0,42 €/Min.)	www.samsung.com
ITALIA	800-SAMSUNG(726-7864)
CYPRUS	8009 4000 only from landline ([phone] from mobile and land line
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LUXEMBURG	261 03 710
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)
NORWAY	815 56480
PORTUGAL	808 20-SAMSUNG(808 20 7267)
SPAIN	902 - 1 - SAMSUNG (902 172 678)
SWEDEN	0771 726 7864 (SAMSUNG)
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German) www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
EIRE	0818 717100

Code-Nr.: DG68-00447F-01
