Codenr.: DG68-00447E

NV6793BGESR

Einbauofen

Benutzerhandbuch

100% Recycled Paper

Dieses Handbuch ist zu 100 % auf Recyclingpapier gedruckt.

imagine the possibilities

DEUTSCH

Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. Wenn Sie umfassenderen Service wünschen, registrieren Sie Ihr Gerät unter

www.samsung.com/register

SAMSUNG

Arbeiten mit dieser bedienungsanleitung

Vielen Dank, dass Sie sich für einen SAMSUNG-Einbauofen entschieden haben.

Diese Bedienungsanleitung enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen.

Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Ofens Zeit, um diese Bedienungsanleitung zu lesen und halten Sie sie für spätere Nutzung bereit.

In dieser Bedienungsanleitung werden folgende Symbole verwendet:

ACHTUNG oder VORSICHT

Wichtig

Hinweis

Sicherheitsmaßnahmen

Die Installation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

ELEKTRISCHE SICHERHEIT

Schließen Sie den Ofen nicht an, wenn er beim Transport beschädigt wurde.

- Dieses Haushaltsgerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

- Im Fall eines Fehlers oder Schadens am Gerät versuchen Sie nicht, es zu benutzen.

- Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können Sie und andere erheblichen Risiken aussetzen. Wenn Ihr Ofen repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstcenter oder Ihrem Händler in Verbindung.

- Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Geräte mit fest installiertem Netzanschluss)

- Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Geräte mit Netzkabel)

• Elektrische Leitungen und Kabel dürfen nicht den Ofen berühren.

- Der Ofen wird über einen zugelassenen Sicherungssautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals mehrere Mehrfachstecker oder Verlängerungsschnüre.

• Der Typenschild befindet sich an der rechten Seite der Klappe.

• Die Stromversorgung des Geräts muss bei Reparaturen oder beim Reinigen ausgeschaltet werden.

- Geben Sie Acht, wenn Sie elektrische Geräte in Netzsteckdosen nahe dem Herd stecken.

- Dieses Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.

- Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

2\_ Arbeiten mit dieser bedienungsanleitung

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie kleine Kinder deshalb fern, um Verbrennung zu verhindern.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren. Kinder unter 8 Jahren sollten von dem Gerät ferngehalten werden, es sei denn sie werden ständig beaufsichtigt.

WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Glühlampe auswechseln, da sonst die Gefahr eines elektrischen Schlags besteht.

SICHERHEIT IM BETRIEB

• Dieser Ofen ist nur für das Kochen im Haushalt ausgelegt.
- Während des Betriebs werden die inneren Oberflächen des Ofens so heiß, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Ofens, ohne diesen ausreichend Zeit zum Abkühlen zu lassen.
• Lagern Sie kein entflammbares Material im Ofen.
• Die Ofenflächen werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.
- Passen Sie beim Kochen auf, wenn Sie die Ofenklappe öffnen. Heißluft und Dampf können schnell aus dem Ofen austreten.
- Wenn Sie Gerichte mit Alkohol kochen, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Ofens in Kontakt kommt.
- Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.
• Halten Sie Kinder in sicherem Abstand, wenn der Ofen in Gebrauch ist.
- Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Kuchenblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.
- Gießen Sie kein Wasser auf den Ofenboden, wenn dieser heiß ist. Dies konnte Schäden der Emailleoberfläche verursachen.
• Die Ofenklappe muss während des Kochens geschlossen sein.
- Verkleiden Sie den Ofenboden nicht mit Aluminiumfolie, und stellen Sie keine Kuchenbleche oder Behälter darauf. Die Aluminiumfolie sperrt die Hitze aus, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Kochergebnissen kommen kann.
- Obstsäfte hinterlassen auf den Emailleoberflächen des Ofens Flecke, die sich möglicherweise nicht mehr entfernen lassen. Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Tropfpfanne.
• Stellen Sie keine Backwaren auf die offene Ofenklappe.
- Kleinere Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.
- Achten Sie beim Offnen oder Schließen der Geratetur darauf, dass sich keine Kinder in der Nahe aufhalten, da diese andernfalls gegen die Tur laufen oder sich die Finger in der Geratetur quetschen konnten.
- Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren.
- Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.
- Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.
- Haushaltsgeräte sollen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.
- Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um das Glas der Ofentür zu reinigen. Sie könnten die Oberfläche zerkratzen, und damit das Glas zerbrechen lassen.
- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen oder warten.
- Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.
- Während des Reinigungsprogramms können die Oberflächen heißer als üblich werden und deshalb sollten Sie Kinder fernhalten.

• Verschüttetes muss vor dem Reinigen entfernt werden und im Reinigungshandbuch angegebene Utensilien können beim Reinigen im Ofen gelassen werden.
• Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor der Dampfreinigung oder Selbstreinigung aus dem Ofen entfernen.
• Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden.
• Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.
• Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, selbst wenn Sie mit dem Kochen fertig sind.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Nahrungsmittel im Ofen zubereiten.

HINWEISE ZUR ENTSORGUNG

Entsorgung des Verpackungsmaterials

• Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig.
• Entsorgen Sie die Verpackungsmaterialien im entsprechenden Behälter bei Ihrer örtlichen Annahmestelle.

Entsorgen von Altgeräten

WARNUNG: Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann.

Zu diesem Zweck trennen Sie das Gerät vom Stromnetz und entfernen das Netzkabel.

Für den Umweltschutz ist es wichtig, dass Altgeräte auf ordnungsgemäße Weise entsorgt werden.

• Das Gerät darf nicht im Hausmüll entsorgt werden.
- Information über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

KORREKTE ENTSORGUNG VON ALTGERÄTEN (ELEKTRO- UND ELEKTRONIKSCHROTT)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

4\_Sicherheitsmaßnahmen

Inhalt

INSTALLIEREN DES OFENS

6

BAUTEILE UND FUNKTIONEN

9

VOR DEM ERSTEN KOCHEN

15

AUTOMATISCHE KOCHPROGRAMME

17

VERWENDEN DES OFENS

21

REINIGUNG UND PFLEGE

42

GARANTIE UND SERVICE

49

TECHNISCHE DATEN

51

6 Sicherheitshinweise für den Installateur

6 Einbau in einen Unterschrank

7 Anschließen an das Netz

8 Einbau in einen Hochschrank

9 Herd

10 Steuerelemente des Ofens

10 Spezialfunktionen

11 Zubehör

13 Verwenden des Zubehörs

14 Sicherheitsabschaltung

14 Kühlungsventilator

15 Einstellen der Uhrzeit

16 Erstreinigung:

17 Automatische Kochprogramme für Einfachbetrieb

21 Einstellen des Teilerbetriebs

26 Einstellen der Ofentemperatur

27 Ausschalten des Ofens

27 Endzeit

29 Garzeit

31 Küchentimer

31 Ein-/Ausschalten der Ofenbeleuchtung

32 Kindersicherung

32 Ausschalten des Signaltons

33 Ofenfunktionen

41 Testgeschirr

42 Selbstreinigung

43 Dampfreinigung

46 Ausbau der Gerätetür

46 Ausbau des Glaseinsatzes der Gerätetür

47 Seitliche Schienen (Zubehör)

48 Austauschen der Lampe

49 Häufig gestellte Fragen und Fehlerbehebung

50 Fehler- und Sicherheitscodes

51 Technische Daten

Inhalt _5

Installieren des ofens

Wichtig

• Die Elektroinstallation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden.
• Der Ofen muss entsprechend der mitgelieferten Anleitung installiert werden. Entfernen Sie nach der Installation die Vinylschutzfolie von der Klappe. Entfernen Sie nach der Installation die Schutzfolie von den Innenflächen des Ofens.

SICHERHEITSHINWEISE FÜR DEN INSTALLATEUR

• Die Installation muss Schutz vor Berührung von Strom führenden Teile gewährleisten.
- Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.

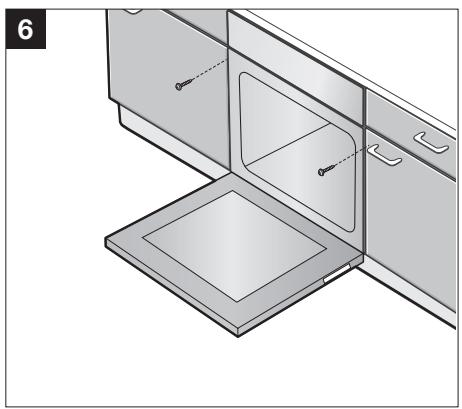

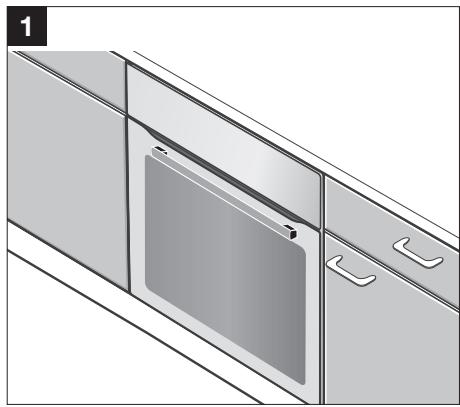

EINBAU IN EINEN UNTERSCHRANK

• Beachten Sie die Mindestabstände.
• Sichern Sie den Ofen auf beiden Seiten mit Schrauben.

ANSCHLIESSEN AN DAS NETZ

5

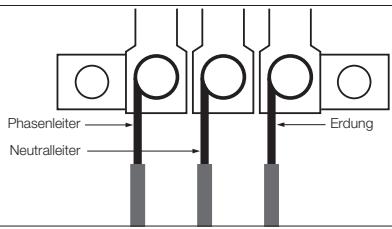

Anschließen des Ofens an die Stromversorgung (H05 VV-F, H05 RR-F, Min 1,5 m, 1,5 - 2,5 mm²)

Phasenleiter Neutralleiter Erdung

Die elektrischen Anschlüsse müssen gemäß den Angaben der Anschlussplatte auf der Rückseite des Geräts von einem Elektroinstallateur vorgenommen werden. Dieser Installateur muss gewährleisten, dass das Gerät entsprechend den Anschlussanweisungen und den örtlichen Bestimmungen angeschlossen wird.

Wenn das Gerät nicht mit einem Stecker an das Stromnetz angeschlossen wird, muss versorgungsseitig ein Multipoltrennschalter (mit einem Kontaktabstand von mindestens 3 mm) vorgesehen werden, um die Sicherheitsbestimmungen zu erfüllen.

Hinweis

• Wenn das Netz angeschlossen ist, wird die Elektronik des Ofens initialisiert. Dabei wird die Beleuchtung für einige Sekunden ausgeschaltet. Das Elektrokabel (H05 RR-F oder H05 VV-F; min 1,5 m, 1, - 2,5 mm²) muss ausreichend lang sein, damit es an den Ofen angeschlossen werden kann, auch wenn dieser auf dem Boden vor seinem Einbauschrank steht.
• Öffnen Sie die hintere Verkleidung des Ofens am Boden (mit Hilfe eines Schlitzschraubendrehers), und entfernen Sie die Verbindungsschraube und die Kabelklemme ehe Sie die Strom führenden Drähte in die entsprechenden Anschlussklemmen einführen.

Die Erdung muss an die (⊥)-Klemme des Ofens angeschlossen werden.

Wenn der Ofen mit einem Stecker an das Stromnetz angeschlossen wird, muss dieser Stecker auch nach dem Einsetzen des Ofens zugänglich bleiben.

Wir übernehmen keine Haftung bei Unfällen, die auf fehlende oder fehlerhafte Erdung zurückzuführen ist.

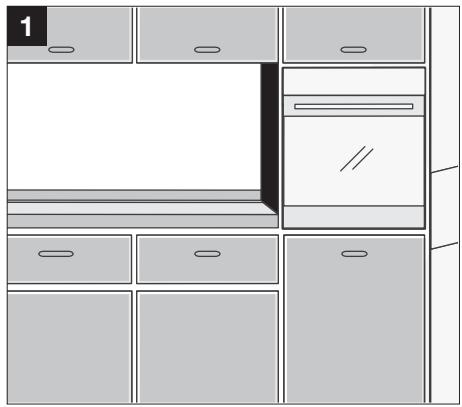

EINBAU IN EINEN HOCHSCHRANK

• Beachten Sie die Mindestabstände.
• Achten Sie beim Einschieben des Ofens auf den richtigen Ausrichtungswinkel.

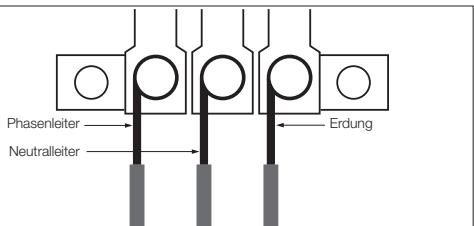

Anschließen des Ofens an die Stromversorgung (H05 VV-F, H05 RR-F, Min 1,5 m, 1,5 - 2,5 mm²)

Phasenleiter Neutralleiter Erdung

8\_ Installieren des ofens

Bauteile und funktionen

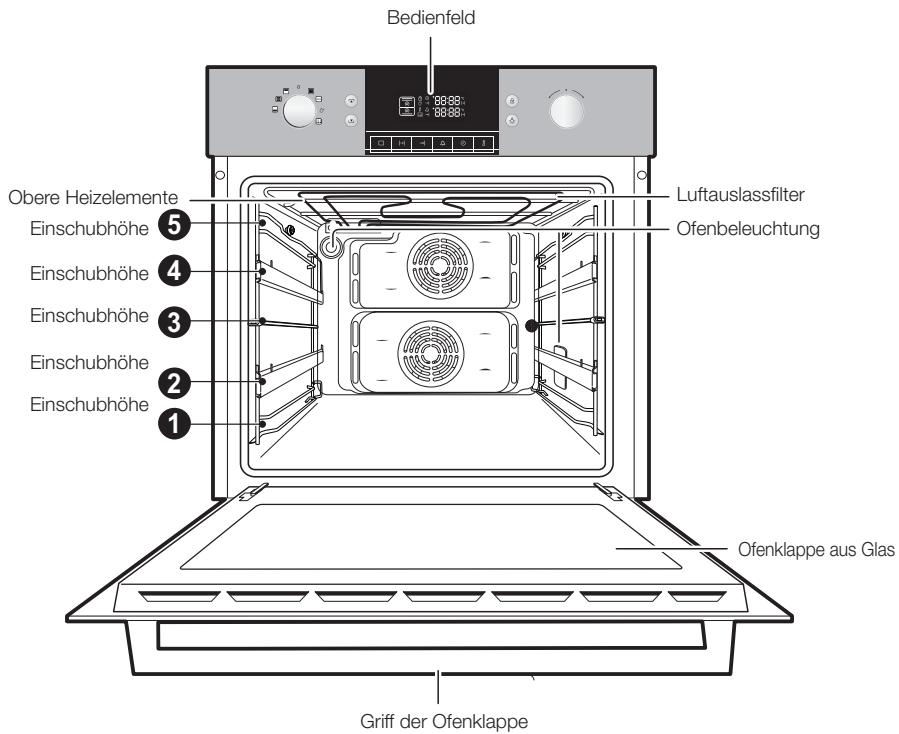

HERD

Bedienfeld Obere Heizelemente Einschubhöhe ⑤ Einschubhöhe ④ Einschubhöhe ③ Einschubhöhe ② Einschubhöhe ① Luftauslassfilter Ofenbeleuchtung Ofenklappe aus Glas Griff der Ofenklappe

Hinweis

• Die verschiedenen Einschubhöhen sind von unten nach oben aufsteigend nummeriert.
• Die Einschubhöhen 4 und 5 werden hauptsächlich für die Grillfunktion verwendet.
• In den Zubereitungshinweisen in dieser Bedienungsanleitung finden Sie Angaben zu den jeweiligen Einschubhöhen für die einzelnen Gerichte.

Bauteile und funktionen _9

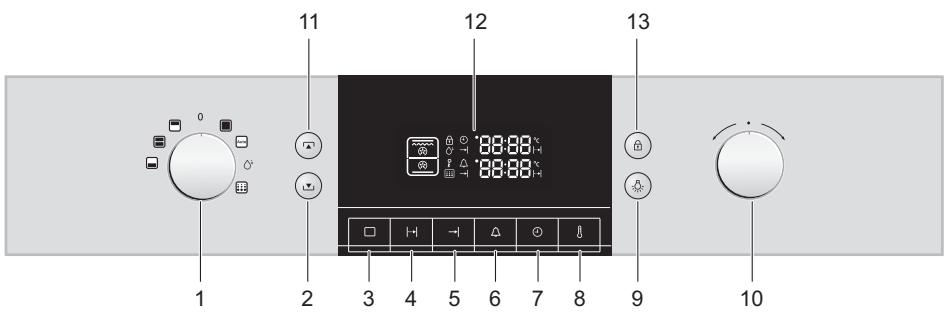

STEUERELEMENTE DES OFENS

1 2 3 4 5 6 7 8 9 10 11 12 13

1. Bedienknopf
2. Auswahltaste für untere Kammer im Doppelkammerbetrieb
3. Funktionstaste
4. Garzeit
5. Endzeit
6. Alarmtaste
7. Uhrzeit
8. Temperatur
9. Lampentaste
10. Drehrad
11. Auswahltaste für Doppelhitze in der oberen Kammer
    12.Anzeigefenster
12. Verriegelung

Hinweis

Der Bedienknopf und die Auswahltaste für Zeit/Temperatur sind versenkbar ausgeführt. Drücken Sie sie einfach, und drehen Sie dann.

SPEZIALFUNKTIONEN

Der Ofen wird mit den folgenden Spezialfunktionen geliefert.

• Teilermodi: Mit eingeschobenem Teiler kann in zwei getrennten Kammern unabhängig voneinander gekocht werden. Dies ist nicht nur bedienungsfreundlich, sondern spart auch Energie.

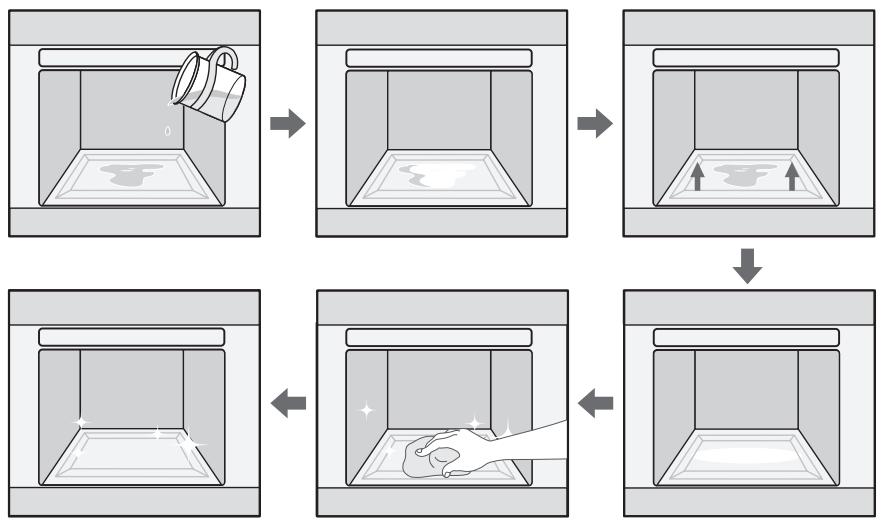

• Dampfreinigung: Die Selbstreinigungsfunktion des Ofens nutzt Dampfenergie, um Fett- und Kochrückstände zu entfernen und den Bratraum des Ofens auf sichere Weise zu reinigen.

10\_ Bauteile und funktionen

ZUBEHÖR

Das folgende Zubehör ist im Lieferumfang des Ofens enthalten:

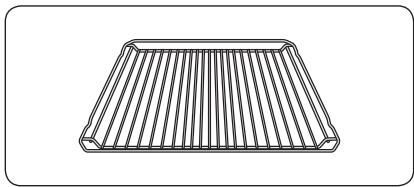

1 Gittergrill (Zubehör) für Teller, Kuchenformen, Brat- und Grillbehälter.

2 Gitterrost (Zubehör) zum Braten.

Vorderseite

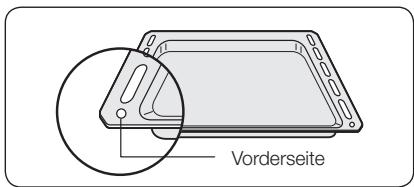

3 Backblech (Zubehör) für Kuchen und Biskuit.

Vorderseite

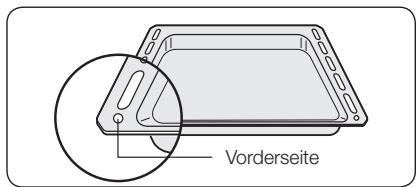

4 Tropfpfanne (Zubehör) zum Braten und Auffangen von Bratensaft oder tropfendem Fett.

5 Teiler (Zubehör) für den Betrieb mit Ober-, Unter- und Doppelhitze. Schieben Sie den Teiler in Einschub 3. An der Rückwand des Bratraums befindet sich ein Fühler, der die Anwesenheit des Teilers feststellt. Schieben Sie den Teiler ganz bis zum Ende ein.

6 Grillspieß (Zubehör) besteht aus einem Spieß, 2 Haltegabeln, einem abnehmbaren Griff und einer Halterung, die in den 3. Einschub von unten kommt. Zum Grillen am Spieß stecken Sie den Spieß in die Öffnung an der Rückwand im Garraum des Ofens. Schieben Sie die Tropfpfanne in Einschub 1, wenn Sie den Spieß verwenden.

7 Drehspieß und Schaschlik (Zubehör)

Anwendung:

• Schieben Sie die Tropfpfanne (kein Dreifuß) in Einschub 1, um die Bratenflüssigkeit aufzufangen, oder stellen Sie sie auf den Boden des Ofens, wenn das gegrillte Stück Fleisch zu groß ist.
• Schieben Sie zuerst eine der Gabeln auf den Spieß und dann das Stück Fleisch, das gegrillt werden soll;
• Gemüse und vorgekochte Kartoffeln können Sie an den Rand der Tropfpfanne legen, damit diese gleichzeitig gegart werden.
• Platzieren Sie die Halterung auf den mittleren Einschub, so dass das „V“-förmige Teil nach vorn weist.
• Der Spieß lässt sich leichter einstecken, wenn der Handgriff an das stumpfe Ende angeschraubt wird.
• Legen Sie den Spieß in der Halterung ab, so dass das spitze Ende zur Rückseite weist, und schieben Sie ihn vorsichtig, bis die Spitze des Spießes in den Drehmechanismus auf der Rückwand des Ofens eingesteckt ist. Das stumpfe Ende des Spießes muss auf der „V“-Form ruhen. (Der Spieß besitzt zwei Ösen. Diese befinden sich in der Nähe der Ofenklappe, damit der Spieß nicht nach vorn rutschen kann. Die Ösen dienen zugleich als Halterung für den Handgriff.)
• Lösen Sie den Handgriff, ehe Sie grillen. Schrauben Sie den Handgriff nach dem Grillen wieder fest, damit Sie den Spieß aus der Halterung entnehmen können.

⚠️ Warning

Entnehmen Sie vor Verwendung der Pyrolyse das gesamte Zubehör sowie alle sonstigen ungeeigneten Teile. Diese müssen von Hand gereinigt werden.

12\_ Bauteile und funktionen

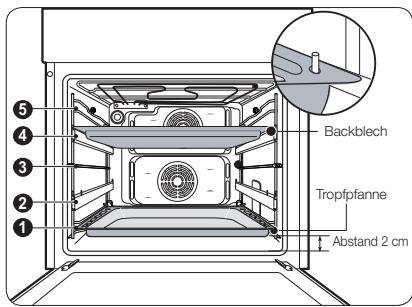

VERWENDEN DES ZUBEHÖRS

Kuchenblech, Troppfanne und Gittergrill müssen korrekt in die seitlichen Führungsschienen eingeführt werden. Wenn Sie das fertige Gericht aus dem Ofen herausnehmen, achten Sie besonders auf heiße Kochgeräte und Oberflächen.

Einschubhöhe 1: Tropfpfanne

4: Backblech

Backblech Troppfanne Abstand 2 cm

Hinweis

Wenn Sie die Tropfpfanne oder das Kuchenblech benutzen, um Flüssigkeiten aufzufangen, die von den kochenden Gerichten heruntertropfen, stellen Sie sicher, dass die Pfanne oder das Blech richtig in die seitlichen Führungsschienen eingesetzt ist. Wenn diese Teile die untere Fläche des Ofens berühren, kann die Emailleoberfläche beschädigt werden. Bleche und Pfannen auf Einschubhöhe 1 sollten einen Mindestabstand von 2 cm zur unteren Fläche des Ofens aufweisen.

Ausziehbare Schienen (Zubehör)

Die ausziehbaren Schienen und anderes Zubehör können sehr heiß werden. Verwenden Sie Ofenhandschuhe oder einen anderen geeigneten Schutz. Die ausziehbaren Schienen befinden sich auf der rechten und linken Seite des Garraums auf zwei verschiedenen Einschubhöhen.

• Wenn Sie das Backblech oder den Gitterrost einschieben möchten, ziehen Sie zunächst die Auszugsschienen einer bestimmten Einschubhöhe heraus.
• Platzieren Sie das Blech oder den Gitterrost auf den Schienen. Achten Sie dabei auf die runden Öffnungen im Backblech (siehe Abbildung)! Den Gitterrost müssen Sie zwischen die Schienen schieben, sodass er fest sitzt. Schieben Sie diese dann vollständig zurück in den Ofen.
  Schließen Sie die Ofentür erst, nachdem Sie die ausziehbaren Schienen vollständig in den Ofen geschoben haben.

Teiler, Gittergrill, Backblech und Tropfpfanne

Anordnen des Teilers

Schieben Sie den Teiler in Einschub 3 des Ofens.

Anordnen des Gittergrills

Schieben Sie den Gittergrill in den gewünschten Einschub.

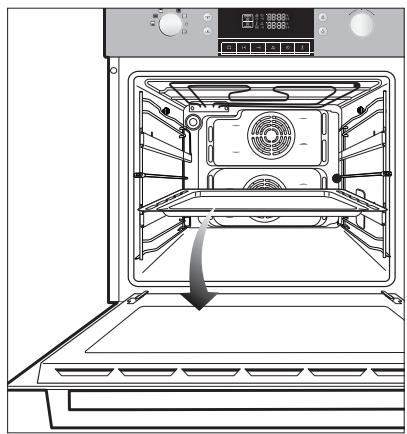

Anordnen des Backblechs oder der Tropfpfanne

Schieben Sie das Kuchenblech und/oder die Tropfpfanne in den gewünschten Einschub.

Wenn Sie im Teilerbetrieb mit Ober-, Unter- und Doppelkammer kochen möchten, müssen Sie den Teiler einschieben.

SICHERHEITSABSCHALTUNG

- Wenn keine Kochzeit angegeben wird, schaltet sich der Ofen nach Ablauf folgender Zeiten selbsttätig ab.

Abschaltzeiten bei verschiedenen Temperatureinstellungen

Unter 105 °C

16 Stunden

Von 105 °C bis 240 °C

8 Stunden

Von 245 °C bis 300 °C

4 Stunden

- Die Elektrik dieses Ofens verfügt über eine Thermoabschaltung. Wenn der Ofen übermäßig hohe Temperaturen erreicht, schaltet das System die Stromversorgung der Heizelemente für eine gewisse Zeit ab.

KÜHLUNGSVENTILATOR

Während des Kochens ist es normal, dass Heißluft aus dem Entlüftungsschlitz auf der Vorderseite des Ofens austritt.

- Der Kühlungsventilator bleibt auch nach dem Ausschalten des Ofens eingeschaltet. Er wird nach 22 Minuten ausgeschaltet, oder wenn die Innentemperatur im Ofen auf 60 °C gefallen ist.

14\_ Bauteile und funktionen

Vor dem ersten kochen

EINSTELLEN DER UHRZEIT

Stellen Sie nach dem Anschließen des Geräts an das Stromnetz noch vor dem ersten Einsatz die Uhrzeit ein.

88:88

1 Drücken Sie auf die Taste zum Einstellen der Uhrzeit. Die Anzeigen „ ^4 “ und „12: “ beginnen zu blinken.

2 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die Stunden ein.

Beispiel So stellen Sie 1:30 ein:

Warten Sie etwa 10 Sekunden. Die Uhr hört auf zu blinken, und es wird die aktuell eingestellte Uhrzeit angezeigt.

3 Drücken Sie auf die Taste zum Einstellen der Uhrzeit. Die Anzeigen „④“ und „:00“ beginnen zu blinken.

4 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die Minuten ein. „①“ beginnt zu blinken.

8:88:88

5 Drücken Sie die Taste zum Konfigurieren der Uhrzeit, um das Einstellen der Uhr zu beenden, oder warten Sie etwa 10 Sekunden. „④“ wird nicht mehr angezeigt, und „30“ hört auf zu blinken. In der Anzeige wird die aktuelle Uhrzeit angezeigt. Sie können das Gerät nun einsetzen.

88:30 88:08

ERSTREINIGUNG:

Reinigen Sie den Ofen gründlich, ehe Sie ihn zum ersten Mal verwenden.

Wichtig

Verwenden Sie keine scharfen oder schleifenden Reinigungsmittel. Die Oberfläche des Ofens könnte dadurch beschädigt werden. Bei Öfen mit Emaillefront verwenden Sie handelsübliche Reinigungsmittel.

So reinigen Sie den Ofen:

1. Öffnen Sie die Gerätetür. Die Beleuchtung geht an.
2. Reinigen Sie alle Ofenbleche, sämtliches Zubehör und die seitlichen Führungsschienen mit warmem Wasser oder Spülmittel. Polieren und trocknen Sie das Gerät mit einem weichen sauberen Tuch.
3. Waschen Sie das Innere des Ofens auf dieselbe Weise.
4. Wischen Sie die Vorderseite des Geräts mit einem feuchten Tuch ab.

Kontrollieren Sie, ob die Uhr korrekt eingestellt ist. Entfernen Sie das Zubehör, und betreiben Sie den Ofen im Umluftbetrieb 1 Stunde lang bei 200 °C, ehe Sie ihn verwenden. Dabei entsteht ein unverwechselbarer Geruch. Dies ist normal, stellen Sie aber sicher, dass Ihre Küche in dieser Vorbereitungszeit gut belüftet ist.

16_Vor dem ersten kochen

Automatische kochprogramme

Beim automatischen Kochen haben Sie die Wahl zwischen 25 automatischen Kochprogrammen zum Kochen, Braten und Backen.

Setzen Sie den Teiler für den Betrieb mit Ober-, Doppel- und Unterhitze ein.

1 Wählen Sie mit Hilfe des Bedienknopfes den Modus für Automatisch erhitzen aus.

2 Drücken Sie dann die Funktionstaste.

3 Wählen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur das gewünschte Rezept aus. (1 - 25)

4 Wählen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur das gewünschte Gewicht aus.

AUTOMATISCHE KOCHPROGRAMME FÜR EINFACHBETRIEB

In der folgenden Tabelle sind 25 Automatikprogramme zum Kochen, Braten und Backen aufgeführt. Diese können nur verwendet werden, wenn Sie mit einer einzigen Kammer arbeiten. Entfernen Sie immer den Teiler.

Es sind die entsprechenden Mengen, Gewichte und Zubereitungsempfehlungen angegeben.

Zur einfacheren Handhabung wurden die Garmethode und die Garzeit vorprogrammiert.

Verwenden Sie die folgenden Informationen als Zubereitungshinweise Die Nahrungsmittel immer in den nicht vorgeheizten Ofen legen.

Nummer	Nahrungsmittel	Gewicht/kg	Zubehör	Einschubhöhe	Empfehlung
1	Tiefkühlpizza	0,3 - 0,60,7 - 1,0	Gittergrill	2	Die tiefgefrorene Pizza in die Mitte des Gittergrills legen.
2	Tiefgefrorene Ofenpommes	0,3 - 0,5 (dünn)0,6 - 0,8 (dick)	Backblech	2	Die tiefgefrorenen Pommes Frites auf dem Backblech verteilen. Die erste Einstellung gilt für dünne Pommes Frites, die zweite für breit geschnittene.
3	Tiefgefrorene Ofenkroketten	0,3 - 0,50,6 - 0,8	Backblech	2	Die tiefgefrorenen Kartoffelkroketten gleichmäßig auf dem Backblech verteilen.
4	Hausgemachte Lasagne	0,3 - 0,50,8 - 1,0	Gittergrill	3	Eine frische Lasagne zubereiten oder ein Fertigprodukt nehmen und in eine ofenfeste Schüssel geeigneter Größe geben. Die Schüssel in die Mitte des Ofens stellen.
5	Rindersteaks	0,3 - 0,60,6 - 0,8	Tropfpfanne mit Gitterrost	4	Marinierte Rindersteaks nebeneinander auf dem Gitterrost verteilen. Bei Erklingen des Signaltons wenden. Die erste Einstellung ist für dünne Steaks geeignet, die zweite für dicke.
6	Rindfleisch	0,6 - 0,80,9 - 1,1	Tropfpfanne mit Gitterrost	2	Das marinierte Rindfleisch auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
7	Schweinefleisch	0,6 - 0,80,9 - 1,1	Tropfpfanne mit Gitterrost	2	Das marinierte Schweinefleisch auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
8	Lammkoteletts	0,3 - 0,40,5 - 0,6	Tropfpfanne mit Gitterrost	4	Lammkoteletts marinieren. Die Lammkoteletts auf dem Gitterrost verteilen. Bei Erklingen des Signaltons wenden. Die erste Einstellung gilt für dünne Stücke, die zweite für dicke.
9	Hähnchenteile	0,5 - 0,71,0 - 1,2	Tropfpfanne mit Gitterrost	4	Die Hähnchenteile mit Öl beträufeln und mit Kräutern würzen. Die Hähnchenteile nebeneinander auf den Gitterrost legen.
10	Ganzes Hähnchen	1,0 - 1,11,2 - 1,3	Tropfpfanne mit Gitterrost	2	Das ganze Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
11	Entenbrust	0,3 - 0,50,6 - 0,8	Tropfpfanne mit Gitterrost	4	Entenbrust zubereiten und mit der fetten Seite nach oben auf den Rost legen. Die erste Einstellung gilt für eine dünne Entenbrust, die zweite für zwei dicke.
12	Truthahnroulade	0,6 - 0,80,9 - 1,1	Tropfpfanne mit Gitterrost	4	Truthahnroulade auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.

18\_Automatische kochprogramme

13	Gedämpfter Fisch	0,5 - 0,70,8 - 1,0	Gittergrill	2	Fisch abspülen und reinigen (Forelle, Zander, Brasse). Kopf an Schwanzflosse in eine ovale ofenfeste Glasform legen.2 - 3 Esslöffel Zitronensaft dazugeben. Mit dem Deckel abdecken.
14	Gebratener Fisch	0,5 - 0,70,8 - 1,0	Tropfpfanne mit Gitterrost	4	Die Fische Kopf an Schwanzflosse auf den Gitterrost legen. Die erste Einstellung gilt für 2 Fische, die zweite für 4. Dieses Programm ist für ganze Fische wie Forelle, Zander oder Dorade geeignet.
15	Lachssteaks	0,3 - 0,40,7 - 0,8	Tropfpfanne mit Gitterrost	4	Lachssteaks auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
16	Ofenkartoffeln	0,4 - 0,50,8 - 1,0	Backblech	2	Kartoffeln abspülen und halbieren. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen. Die erste Einstellung gilt für kleine Kartoffeln (je 100 g) und die zweite für große Ofenkartoffeln (je 200 g).
17	Gebratenes Gemüse	0,4 - 0,50,8 - 1,0	Tropfpfanne	4	Gemüse, z. B. Zucchini- oder Auberginenscheiben, Pilze oder Kirschtomaten, in die Tropfpfanne geben. Mit Öl beträufeln und Kräuter und Gewürze hinzugeben.
18	Gemüsegratin	0,4 - 0,60,8 - 1,0	Gittergrill	2	Gemüsegratin in einer runden ofenfesten Form zubereiten. Die Schüssel in die Mitte des Ofens stellen.
19	Marmorkuchen	0,5 - 0,60,7 - 0,80,9 - 1,0	Gittergrill	2	Den Teig in eine gebutterte Napfkuchenform geeigneter Größe geben.
20	Obstkuchenboden	0,3 - 0,4 (groß)0,2 - 0,3 (Törtchen)	Gittergrill	2	Den Teig in eine gebutterte Springform geben. Die erste Einstellung gilt für einen Tortenboden, die zweite für 5 - 6 kleine Törtchen.
21	Biskuit	0,4 - 0,5 (mittelgroß)0,2 - 0,3 (klein)	Gittergrill	2	Teig auf ein rundes schwarzes Backblech legen. Die erste Einstellung gilt für ein Backblech mit 26 cm Durchmesser und die zweite für ein Backblech mit 18 cm Durchmesser.
22	Muffins	0,5 - 0,60,7 - 0,8	Gittergrill	2	Den Teig in eine schwarze Backform aus Metall für zwölf Muffins geben. Die erste Einstellung gilt für kleine Muffins, die zweite für große.
23	Brot	0,7 - 0,8 (weiß)0,8 - 0,9 (Vollkorn)	Gittergrill	2	Bereiten Sie den Teig nach den Angaben des Herstellers zu und geben Sie ihn in eine schwarze Rechteckform (Länge: 25 cm). Die erste Einstellung gilt für Weißbrot (0,7 - 0,8 kg) und die zweite (0,8 - 0,9 kg) für Vollkornbrot.
24	Hausgemachte Pizza	1,0 - 1,21,3 - 1,5	Backblech	2	Die Pizza auf das Blech legen. Die Gewichtsangaben beziehen sich auf die gesamte Pizza mit Belag. Wir empfehlen die Einstellung 1 (1,0 - 1,2 kg) für Pizzas mit dünnen Böden und Einstellung 2 (1,3 - 1,5 kg) für Pizzas mit viel Belag.
25	Hefeteig gehen lassen	0,3 - 0,50,6 - 0,8	Gittergrill	2	Die erste Einstellung gilt für Pizzateig. Die zweite Einstellung ist für Kuchenteig mit Hefe und für Brotteig geeignet. Den Teig in ein großes, rundes und hitzefestes Gefäß geben und mit Frischhaltefolie abdecken.

20\_Automatische kochprogramme

Verwenden des ofens

EINSTELLEN DES TEILERBETRIEBS

Für Ofenbetrieb mit Ober-, Unter- und Doppelkammer schieben Sie den Teiler ein, während sich der Bedienknopf in der Position „Off (Aus)“ befindet. Für Einzelbetrieb entfernen Sie den Teiler in der Position „Off (Aus)“. Anschließend stellen Sie mit Hilfe des Bedienknopfes die gewünschte Betriebsart ein. Einzelheiten hierzu finden Sie in der folgenden Tabelle.

1 Wählen Sie mit dem Bedienknopf die gewünschte Ofenkammer aus.

2 Wählen Sie die gewünschte Ofenkammer aus Drücken Sie dann die Funktionstaste.

3 Wählen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die gewünschte Ofenfunktion aus. Wenn 3 Sekunden lang keine Einstellungen vorgenommen werden, startet der Ofen automatisch mit der gewählten Betriebsart und Funktion.

Teilermodus	Markierung	Ofenfunktion	Teiler einschieben	Hinweise zur Nutzung
Aus
Obere Kammer		1. Umluft2. Oberhitze mit Umluft3. Großer Grill	Ja	Diese Betriebsart spart Energie und Zeit, wenn Sie kleine Mahlzeiten zubereiten.
Doppelkammer	[A2K5]	Betrieb von oberer und unterer Kammer	Ja	Sie können zwei Gerichte mit unterschiedlicher Temperatur gleichzeitig kochen.
Untere Kammer		1. Umluft2. Unterhitze und Umluft	Ja	Diese Betriebsart spart Energie und Zeit, wenn Sie kleine Mahlzeiten zubereiten.
Einfachbetrieb	[BXW2]	1. Umluft2. Oberhitze mit Umluft3. Normalbetrieb4. Großer Grill5. Kleiner Grill6. Unterhitze und Umluft	Nein
Automatisch erhitzen	[174C]		Nein
Dampfreinigung			Nein
Selbstreinigung	[SDB4]	1. P12. P23. P3	Nein

22_ Verwenden des ofens

Obere Kammer

Nur der obere Heizstab ist in Betrieb. Der Teiler sollte eingeschoben sein.

12:00 08:00

Umluft

12:00 01:00

Oberhitze mit Umluft

Nur der untere Heizstab ist in Betrieb. Der Teiler sollte eingeschoben sein.

Unterhitze und Umluft

Doppelkammer

Obere und untere Kammer sind zugleich in Betrieb. Es kann eingestellt werden, welche Betriebsart zuerst aktiviert werden soll. Wenn im Doppelkammerbetrieb ein Gericht fertig ist, und Sie möchten die Kochzeit oder Kochtemperatur in der anderen Kammer ändern, wählen Sie mit Hilfe des Bedienknopfes die gewünschte Kammer (obere oder untere) aus. Der Teiler sollte eingeschoben werden.

Doppelkammerbetrieb 1

Die obere Kammer nimmt zuerst den Betrieb auf. Wenn die Funktionstaste gedrückt wird oder seit dem Einstellen der oberen Kammer mehr als 15 Sekunden ohne weitere Einstellung vergangen sind, dann startet der Ofen die untere Kammer.

12:00 12:00 12:00 12:00

Umluft

Oberhitze mit Umluft

Doppelkammerbetrieb 2

Auch wenn mit oberer Kammer gestartet wird, wechselt der Ofen zur unteren Kammer, wenn die Funktionstaste gedrückt wird, oder seit dem Einstellen der oberen Kammer mehr als 15 Sekunden ohne weitere Einstellung vergehen. Obere und untere Kammer sind zugleich in Betrieb.

12:00 + - + - 0.00 + - + - 0.00

Umluft

2.0°C -1.0°C +1.0°C -0.5°C +0.5°C

Unterhitze und Umluft

24\_ Verwenden des ofens

Einfachbetrieb

12:00 8:00 8:00

Umluft

82:00 81:00

Oberhitze mit Umluft

12:00 2:00

Normalbetrieb

Unterhitze und Umluft

EINSTELLEN DER OFENTEMPERATUR

Im Einfachbetrieb sowie bei Betrieb mit oberer und unterer Kammer

1 Drücken Sie auf die Taste zum Einstellen der Temperatur

2 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die Temperatur in Schritten von 5 °C ein.

Einfachbetrieb(Großer und kleiner Grill)	40 °C - 250 °C(40 °C - 300 °C)
Obere Kammer	40 °C - 250 °C
Untere Kammer	40 °C - 250 °C

Hinweis

• Die Temperatur kann während des Garvorgangs verändert werden.
- In den Einstellungen für den Backofenmodus werden die oberen und unteren Heizelemente ein- bzw. ausgeschaltet, um die Temperatur zu regulieren.

Doppelkammer

1 Wählen Sie die gewünschte Kammer aus, und drücken Sie dann die Tasten zum Einstellen der Temperatur einmal für die obere Kammer und zweimal für die untere Kammer.

88°C -1

2 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die Temperatur in Schritten von 5 °C ein.

Obere Kammer(Großer Grill)	170 °C - 250 °C(200 °C - 250 °C)
Untere Kammer	170 °C - 250 °C

Hinweis

Die Temperatur kann während des Garvorgangs verändert werden.

26\_ Verwenden des ofens

AUSSCHALTEN DES OFENS

0

Zum Ausschalten drehen Sie den

Bedienknopf auf die Position „Off (Aus)“.

ENDZEIT

Sie können die Endzeit während des Kochens einstellen.

Im Einfachbetrieb sowie bei Betrieb mit oberer und unterer Kammer

1 Drücken Sie die Taste zum Einstellen der Endzeit.

Beispiel Die aktuelle Zeit ist 12:00 Uhr.

12:00 88:00

2 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/ Temperatur die gewünschte Endzeit ein.

3 Drücken Sie die Taste zum Einstellen der Endzeit. Der Ofen läuft dann automatisch bis zur eingestellten Endzeit, sofern nicht die Taste zum Einstellen der Endzeit innerhalb von 5 Sekunden nochmals gedrückt wird.

Hinweis

Während der Zubereitung können Sie die zuvor eingestellte Endzeit mit der Auswahltaste für die Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

Doppelkammer

Sie können die Endzeiten für Ober- und Unterkammerbetrieb mit der Taste zum Einstellen der Endzeit und der Auswahltaste für die Zeit/Temperatur bestimmen.

1 Wählen Sie die gewünschte Ofenkammer aus.

2 Drücken Sie die Taste zum Einstellen der Endzeit zweimal (untere Kammer).

88:00 °C 83:00 °C

Beispiel Die aktuelle Zeit ist 12:00 Uhr.

3 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/ Temperatur die gewünschte Endzeit ein.

4 Drücken Sie die Taste zum Einstellen der Endzeit. Der Ofen läuft dann automatisch während der eingestellten Endzeit, sofern nicht die Taste zum Einstellen der Endzeit innerhalb von 5 Sekunden erneut gedrückt wird.

Während der Zubereitung können Sie die zuvor eingestellte Kochzeit mit Hilfe der Auswahltaste für die Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

28\_ Verwenden des ofens

GARZEIT

Die Garzeit kann während des Garvorgangs eingestellt werden.

Im Einfachbetrieb sowie bei Betrieb mit oberer und unterer Kammer

1 Drücken Sie die Taste zum Einstellen der Garzeit.

2 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die gewünschte Garzeit ein.

3 Drücken Sie die Taste zum Einstellen der Garzeit. Der Ofen läuft dann automatisch während der eingestellten Garzeit, sofern nicht die Taste zum Einstellen der Garzeit innerhalb von 5 Sekunden erneut gedrückt wird.

80:20 88:88

Hinweis

Während der Zubereitung können Sie die zuvor eingestellte Kochzeit mit Hilfe der Auswahltaste für die Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

Doppelkammer

Sie können die Kochzeiten für Ober- und Unterkammerbetrieb mit der Taste zum Einstellen der Garzeit und der Auswahltaste für die Zeit/Temperatur bestimmen.

1 Wählen Sie die gewünschte Ofenkammer aus.

2 Drücken Sie die Taste zum Einstellen der Garzeit zweimal (untere Kammer).

88:88 80:00

Taste zum Einstellen eimal (untere

3 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die gewünschte Garzeit ein.

4 Drücken Sie die Taste zum Einstellen der Garzeit.

Der Ofen läuft dann automatisch während der eingestellten Garzeit, sofern nicht die Taste zum Einstellen der Garzeit innerhalb von 5 Sekunden erneut gedrückt wird.

Hinweis

Während der Zubereitung können Sie die zuvor eingestellte Kochzeit mit Hilfe der Auswahltaste für die Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

30\_ Verwenden des ofens

KÜCHENTIMER

88:88 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

1 Drücken Sie einmal die Taste für den Küchentimer. „♡“ blinkt.

0:00 88:88

2 Stellen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur die gewünschte Zeit ein.
Beispiel 5 Minuten.

88:88°C + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

3 Drücken Sie die Taste für den Küchentimer, um diesen zu starten. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton.

0:05 8:08

Hinweis

Halten Sie die Taste für den Küchentimer 2 Sekunden lang gedrückt, um den Timer abzubrechen.

EIN-/AUSSCHALTEN DER OFENBELEUCHTUNG

Drücken Sie die Lampentaste einmal, um die Beleuchtung anzuschalten, und zweimal, um sie auszuschalten.

Die untere Beleuchtung ist als Zubehör erhältlich.

Drücken Sie die Lampentaste einmal für volle Beleuchtung, zweimal für Oberlicht, dreimal für Unterlicht und viermal, um sie auszuschalten.

KINDERSICHERUNG

1 Halten Sie die Taste für die Verriegelung 3 Sekunden lang gedrückt. In der Anzeige erscheint „(☐)“.

8:8:89 8:8:89 OK OK

2 Halten Sie die Taste für die Verriegelung erneut 3 Sekunden lang gedrückt, um die Verriegelung aufzuheben.

Hinweis

Bei aktivierter Sperre sind alle Tasten und Auswahlschalter außer dem Bedienknopf gesperrt und selbst die Entsperrtaste ist wirkungslos. Die Sperre ist aktiv, egal ob der Ofen in Betrieb ist oder nicht.

AUSSCHALTEN DES SIGNALTONS

88:88'H +

1 Wenn Sie den Signalton ausschalten möchten, halten Sie die Taste zum Einstellen von Uhrzeit und Endzeit 3 Sekunden lang gedrückt.

2 Wenn Sie den Signalton wieder anschalten möchten, halten Sie die Taste zum Einstellen von Uhrzeit und Endzeit erneut 3 Sekunden lang gedrückt.

32_ Verwenden des ofens

OFENFUNKTIONEN

Der Ofen verfügt über die folgenden Funktionen.

Betriebsarten des Ofens

In der folgenden Tabelle sind die verschiedenen Betriebsarten und Einstellungen dieses Ofens zusammengefasst.

Verwenden Sie die Tabellen auf den folgenden Seiten als Richtschnur für das Kochen in diesen Betriebsarten.

Modus	Beschreibung
	NormalbetriebDie Nahrungsmittel werden von den oberen und unteren Heizelementen erhitzt. Diese Einstellung eignet sich zum Backen und Braten.
	Oberhitze mit UmluftWir empfehlen diese Betriebsart zum Braten von Fleisch. Das obere Heizelement ist in Betrieb und die Ventilatoren arbeiten, damit die von den Heizelementen an der oberen und hinteren Ofenwand erzeugte Heißluft im gesamten Garraum verteilt wird.
	UmluftDie Nahrungsmittel werden mit Hilfe von Heißluft zubereitet, die von dem Heizelement an der Rückwand des Ofens erzeugt und zwei Ventilatoren im Garraum verteilt wird. Diese Einstellung ermöglicht ein gleichmäßiges Erhitzen und eignet sich hervorragend für tiefgefrorene Fertiggerichte sowie zum Zubereiten von Kuchen und Croissants.In dieser Betriebsart können Sie auf zwei Einschubhöhen backen.
	Großer GrillDie Nahrungsmittel werden von den oberen Heizelementen erhitzt. Wir empfehlen diese Betriebsart sowohl zum Grillen von Steaks und Würstchen als auch für Käsetoast.
	Kleiner GrillDieser Modus ist ideal zum Grillen kleiner Mengen von z. B. Baguettes, Käse oder Fischfilets.Legen Sie die Lebensmittel in die Mitte des Gittergrills, da nur das kleinere Heizelement in der Mitte arbeitet.
	Unterhitze und UmluftDie Heizelemente am Boden und der Rückwand des Ofens erzeugen Heißluft, die von den Ventilatoren im Garraum verteilt wird. Diese Betriebsart eignet sich hervorragend für Quiches, Pizza, Brot und Käsekuchen.

1. □ Normalbetrieb

Empfohlene Temperatur: 200 °C

Der Normalbetrieb ist für das Backen und Braten von Gerichten auf einem Blech ideal. Der Ofen hält die eingestellte Ofentemperatur mit Ober- und Unterhitze ein. Es wird empfohlen, den Herd im Normalbetrieb mit Ober- und Unterhitze vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Dauer (Min.)
Tiefgefrorene Lasagne (500 - 1000 g)	3	Gittergrill	180 - 200	40 - 50
Ganzer Fisch (z. B. Dorade) (300 - 1000 g) 3 - 4, auf beiden Seiten eingeschnittenMit Öl beträufeln	3	Gitterrost, Tropfpfanne	240	15 - 20
Fischfilets (500 - 1000 g) 3 - 4, auf beiden Seiten eingeschnittenMit Öl beträufeln	3	Backblech	200	13 - 20
Tiefkühlschnitzel (350 - 1000 g) mit Hackfleisch-, Schinken-, Käse oder PilzfüllungMit Öl beträufeln	3	Backblech	200	25 - 35
Tiefkühlschnitzel mit Hackfleisch, Möhren, Rote Beete oder Kartoffeln (350 - 1000 g)Mit Öl beträufeln	3	Backblech	200	20 - 30
Schweinekoteletts (500 - 1000 g)Mit Öl beträufeln, salzen und pfeffern	3 / 2	Gitterrost, Tropfpfanne	200	40 - 50
Backkartoffel (halbiert) (500 - 1000 g)	3	Backblech	180 - 200	30 - 45
Tiefgefrorene Roulade mit Pilzfüllung (500 - 1000 g)Mit Öl beträufeln	3	Backblech	180 - 200	40 - 50
Biskuit (250 - 500 g)	2	Gittergrill	160 - 180	20 - 30
Marmorkuchen (500 - 1000 g)	2	Gittergrill	170 - 190	40 - 50
Hefekuchen mit Obst und Streuseln auf Blech (1000 - 1500 g)	2	Backblech	160 - 180	25 - 35
Muffins (500 - 800 g)	2	Gittergrill	190 - 200	25 - 30

34\_ Verwenden des ofens

2. Oberhitze mit Umluft

Empfohlene Temperatur: 190 °C

Das obere Heizelement ist in Betrieb, und der Ventilator arbeitet, damit ständig Heißluft umläuft.

Es wird empfohlen, den Herd mit Oberhitze und Umluft vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Dauer (Min.)
Schweinekoteletts (1000 g)Mit Öl bestreichen und würzen	3	Gitterrost,Tropfpfanne	180 - 200	50 - 65
Schweineschulter in Folie (1000 - 1500 g)Marinieren	2	Backblech	180 - 230	80 - 120
Ganzes Hühnchen (800 - 1300 g)Mit Öl bestreichen und würzen	2	Gitterrost,Tropfpfanne	190 - 200	45 - 65
Fleisch- oder Fischsteaks (400 - 800 g)Mit Öl beträufeln, salzen und pfeffern	3	Gitterrost,Tropfpfanne	180 - 200	15 - 35
Hühnchenteile (500 - 1000 g)Mit Öl bestreichen und würzen	4	Gitterrost,Tropfpfanne	200 - 220	25 - 35
Gebratener Fisch (500 - 1000 g)in ofenfeste Schüssel gebenMit Öl bestreichen	2	Gittergrill	180 - 200	30 - 40
Rinderbraten (800 - 1200 g)Mit Öl bestreichen und würzen	2	Gitterrost,Tropfpfanne 1Tasse Wasser hinzugeben	200 - 220	45 - 60
Entenbrust (300 - 500 g)	4	Gitterrost,Tropfpfanne 1Tasse Wasser hinzugeben	180 - 200	25 - 35

3. ☐ Umluft

Empfohlene Temperatur: 170 °C

In dieser Betriebsart können Sie Lebensmittel auf bis zu drei Einschüben backen, und sie ist auch zum Braten geeignet. Beim Kochen wird ein Heizelement auf der Rückwand vom Lüfter angeströmt, so dass sich die Hitze im Ofen verteilt.

Es wird empfohlen, den Herd mit Umluft vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Dauer (Min.)
Lammkarree (350 - 700 g)Mit Öl bestreichen und würzen	3	Gitterrost, Tropfpfanne	190 - 200	40 - 50
Gebackene Bananen (3 - 5 Stücke), Oberseite einschneiden, 10 - 15 g Schokolade dazugeben, 5 - 10 g Nüsse in die Einschnitte geben, einige Tropfen Zuckerwasser dazugeben, in Alufolie einwickeln.	3	Gittergrill	220 - 240	15 - 25
Backäpfel 5 - 8 Stück-150 - 200 g Kerngehäuse entfernen, Rosinen und Marmelade einfüllen. Feuerfestes Gefäß verwenden.	3	Gittergrill	200 - 220	15 - 25
Hacksteak (300 - 600 g)Mit Öl beträufeln	3	Backblech	190 - 200	18 - 25
Hackfleischroulade mit Füllung, russische Art (500 - 1000 g)Mit Öl bestreichen	3	Backblech	180 - 200	50 - 65
Tiefgefrorene Kroketten (500 - 1000 g)	2	Backblech	180 - 200	25 - 35
Tiefgefrorene Ofenpommes (300 - 700 g)	2	Backblech	180 - 200	20 - 30
Tiefgefrorene Pizza (300 - 1000 g)	2	Gittergrill	200 - 220	15 - 25
Apfelkuchen (500 - 1000 g)	2	Gittergrill	170 - 190	35 - 45
Frische Croissants (200 - 400 g) (Fertigteig)	3	Backblech	180 - 200	15 - 25

4. Großer Grill

Empfohlene Temperatur: 240 °C

Mit dem großen Grill können Sie große Mengen flacher Nahrungsmittel wie Steaks, Schnitzel und Fisch zubereiten. Diese Funktion ist auch zum Toasten geeignet. In dieser Betriebsart sind sowohl das obere Heizelement als auch der Grill angeschaltet.

Es wird empfohlen, den Ofen mit dem großen Grill vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Dauer (Min.)
Würstchen (dünn) 5 - 10 Stück	4	Gitterrost, Tropfpfanne	220	5 - 8, wenden, 5 - 8
Würstchen (dünn) 8 - 12 Stück	4	Gitterrost, Tropfpfanne	220	4 - 6, wenden, 4 - 6
Käsetoast, 5 - 10 Stück	5	Gittergrill	240	1 - 2, wenden, 1 - 2
Käsetoast, 4 - 6 Stück	4	Gitterrost, Backblech	200	4 - 8
Tiefgefrorene Pfannkuchen mit Füllung russische Art (200 - 500 g)	3	Backblech	200	20 - 30
Rindersteaks (400 - 800 g)	4	Gitterrost, Tropfpfanne	240	8 - 10, wenden, 5 - 7

5. Kleiner Grill

Empfohlene Temperatur: 240 °C

Diese Einstellung dient zum Grillen von kleineren Mengen flacher Nahrungsmittel wie Steaks, Schnitzel, Fisch und Toast, die in die Mitte des Blechs gelegt werden. Nur das obere Element ist in Betrieb.

Es wird empfohlen, den Ofen mit dem kleinen Grill vorzuheizen.

Legen Sie die Nahrungsmittel in die Mitte des Blechs, Rosts, etc.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Dauer (Min.)
Tiefgefrorener Backcamembert (2 - 4 à 75 g)In den kalten Ofen legen (vor dem Vorheizen)	3	Gittergrill	200	10 - 12
Tiefgefrorene belegte Baguettes (Tomate-Mozzarella oder Schinken-Käse)	3	Gitterrost, Backblech	200	15 - 20
Tiefgefrorene Fischstäbchen (300 - 700 g)In den kalten Ofen legen (vor dem Vorheizen)Mit Öl beträufeln	3	Gitterrost, Backblech	200	15 - 25
Tiefgefrorene Fischburger (300 - 600 g)In den kalten Ofen legen, mit Öl beträufeln	3	Backblech	180 - 200	20 - 35
Tiefgefrorene Pizza (300 - 500 g)In den kalten Ofen legen (vor dem Vorheizen)	3	Gitterrost, Backblech	180 - 200	23 - 30

6. ☐ Unterhitze und Umluft

Empfohlene Temperatur: 190 °C

Der Betrieb mit Unterhitze und Umluft ist für Speisen geeignet, die einen knusprigen Boden mit einem saftigen Belag haben. Dies sind z. B. Pizzas, Quiches, ungedeckter Obstkuchen und Käsekuchen.

Es wird empfohlen, den Herd mit Unterhitze und Umluft vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Dauer (Min.)
Hefeteigstückchen mit Apfel, tiefgefroren (350 - 700 g)	3	Gittergrill	180 - 200	15 - 20
Kleine gefüllte Blätterteigstücken, tiefgefroren (300 - 600 g)Mit Eigelb bepinseln und in den kalten Ofen legen (vor dem Vorheizen),	3	Backblech	180 - 200	20 - 25
Klopse mit Sauce (250 - 500 g) in ofenfeste Schüssel geben	3	Gittergrill	180 - 200	25 - 35
Blätterteigtaschen (500 - 1000 g)Mit Eigelb bepinseln	3	Backblech	180	15 - 23
Cannelloni mit Sauce (250 - 500 g) in ofenfeste Schüssel geben	3	Gittergrill	180	22 - 30
Hefeteigpastete mit Füllung (600 - 1000 g)Mit Eigelb bepinseln	3	Backblech	180 - 200	20 - 30
Selbst gebackene Pizza (500 - 1000 g)	2	Backblech	200 - 220	15 - 25
Selbst gebackenes Brot (700 - 900 g)	2	Gittergrill	170 - 180	45 - 55

7. = Doppelkammer

Mit der Doppelkammer-Methode können Sie zwei verschiedene Speisen im Ofen zubereiten. Wenn Sie die obere und untere Kammer verwenden, können Sie unterschiedliche Gartemperaturen, Garmethoden und Garzeiten einstellen. Sie können z. B. Steaks grillen und gleichzeitig einen Auflauf backen. Wenn Sie den Teiler einsetzen, können Sie den Auflauf im unteren Teil des Ofens backen, während die Steaks im oberen Teil gegart werden. Schieben Sie den Teiler immer in Einschub 3 des Ofens, bevor Sie mit dem Garen beginnen.

Vorschlag 1: Garen mit unterschiedlichen Temperaturen.

Kammer	Nahrungs-mittel	Einschub-höhe	Zubereitungs-methode	Temperatur (°C)	Zubehör	Dauer (Min.)
Oben	Tiefkühlpizza (300 - 400 g)	4	Umluft	200 - 220	Gittergrill	15 - 25
Unten	Marmorkuchen (500 - 700 g)	1	Umluft	170 - 180	Backblech	50 - 60

Hinweis: In den kalten Ofen legen.

Vorschlag 2: Garen mit unterschiedlichen Garmethoden.

Kammer	Nahrungsmittel	Einschubhöhe	Zubereitungsmethode	Temperatur (°C)	Zubehör	Dauer (Min.)
Oben	Hähnchenteile (400 - 600 g)	4	Oberhitze mit Umluft	200 - 220	Gitterrost, Tropfpfanne	25 - 35
Unten	Kartoffelgratin (500 - 1000 g)	1	Umluft	170 - 180	Gittergrill	30 - 40

Hinweis: In den kalten Ofen legen.

TESTGESCHIRR

Gemäß EN 60350

1. Backen

Die Backempfehlungen beziehen sich auf den vorgeheizten Ofen.

Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Tür weist.

Lebensmittel	Gericht und Hinweise	Einschub-höhe	Zubereitungs-methode	Temperatur (°C)	Garzeit (Min.)
Butterkeks	Backblech	3	Normalbetrieb	150 - 170	20 - 30
		2	Umluft	150 - 170	35 - 45
	Backblech, Tropfblech	1 + 4	Umluft	150 - 170	35 - 45
Kleiner Kuchen	Backblech	3	Normalbetrieb	160 - 180	15 - 25
		2	Umluft	150 - 170	30 - 35
	Backblech, Tropfblech	1 + 4	Umluft	150 - 170	30 - 40
Fettfreier Biskuit	Springform auf großem Rost (Dunkel beschichtet, ø 26 cm)	2	Normalbetrieb	160 - 180	25 - 35
		2	Umluft	150 - 170	35 - 45
Apfelkuchen mit Hefe (Blech)	Backblech	3	Normalbetrieb	150 - 170	65 - 75
		2	Umluft	150 - 170	70 - 80
	Backblech, Tropfblech	1 + 4	Umluft	150 - 170	75 - 85
Apfelkuchen	Großer Rost, 2 Springformen * (Dunkel beschichtet, ø 20 cm)	1 diagonal angeordnet	Umluftbetrieb	170 + -190	70 + -90
	Backblech + Großer Rost, 2 Springformen ** (Dunkel beschichtet, ø 20 cm)	1 + 3	Umluft	170 - 190	80 - 100

* Zwei Kuchen werden auf dem Rost hinten links und vorne rechts angeordnet.
** Zwei Kuchen werden in der Mitte und übereinander angeordnet.

2. Grillen

Heizen Sie den Ofen 5 Minuten lang mit dem großen Grill vor.

Lebensmittel	Gericht und Hinweise	Einschub-höhe	Zubereitungs-methode	Temperatur (°C)	Garzeit (Min.)
Weißbrottoast	Großer Rost	5	Großer Grill	270 °C	1. 1 - 22. 1 - 112
Rindfleisch-Burger * (12 Stück)	Kleiner Rost,Troppfanne (zum Auffangen von Flüssigkeit)	4	Großer Grill	270 °C	1. 14 - 162. 4 - 6

* Burger (Rindfleisch): Heizen Sie den Ofen 15 Minuten lang mit dem großen Grill vor.

Reinigung und pflege

SELBSTREINIGUNG

In diesem Modus wird der Ofen automatisch gereinigt.

Fettrückstände im Ofen werden erhitzt, sodass sie problemlos abgewischt werden können, sobald der Ofen abgekühlt ist.

Während der Selbstreinigung (pyrolytische Selbstreinigung) wird die Ofentür automatisch verriegelt.

Türverriegelung (♀)	Sobald die Temperatur im Innern des Ofens 300 °C erreicht, wird die Gerätetür aus Sicherheitsgründen automatisch verriegelt.
Aufheben der Sperre	Sobald die Temperatur im Innern des Ofens unter 260 °C sinkt, wird die Gerätetür aus Sicherheitsgründen automatisch entsperrt.

Warnung

• Der Ofen wird während dieses Prozesses sehr heiß.
• Kinder müssen daher einen Sicherheitsabstand einhalten.

Achtung: Ehe Sie die Selbstreinigungsfunktion nutzen, sollten Sie alle Zubehörteile (einschließlich der seitlichen Schienen) aus dem Ofen herausnehmen.

Entfernen Sie zunächst alle größeren Schmutzpartikel von Hand.

Da größere Rückstände von Lebensmitteln, Fett und Bratensaft entflammbar sind, kann sonst während der Selbstreinigung ein Brand im Ofen entstehen.

1 Wählen Sie mit Hilfe des Bedienknopfes den Selbstreinigungsmodus aus.

2 Wählen Sie entsprechend des Verschmutzungsgrads mit Hilfe der Auswahltaste für die Zeit/Temperatur die Stufe 1, 2 oder 3 aus. Wenn 5 Sekunden lang keine Einstellungen vorgenommen werden, startet der Ofen automatisch mit der gewählten Stufe.

Stufe	Dauer
P1 (Niedrig)	Etwa 120 Minuten
P2 (Mittel)	Etwa 150 Minuten
P3 (Hoch)	Etwa 180 Minuten

3 Wenn der Ofen abgekühlt ist, wischen Sie die Ofentür sowie die Kanten des Ofens mit einem feuchten Tuch aus.

42_ Reinigung und pflege

DAMPFREINIGUNG

1 Entnehmen Sie das gesamte Zubehör aus dem Ofen.
2 Gießen Sie ca. 400 ml Wasser auf den Boden des leeren Ofens. Verwenden Sie nur normales und kein destilliertes Wasser.
3 Schließen Sie die Ofentür.
Vorsicht

Das Dampfreinigungssystem kann nur verwendet werden, wenn der Herd auf Raumtemperatur abgekühlt ist. Lassen Sie den Ofen also vollständig abkühlen, wenn die Funktion nicht arbeitet.

4 Wählen Sie mit Hilfe des Bedienknopfes den Dampfreinigungsmodus aus.

5 Nach einer gegebenen Zeit beendet das Heizelement seine Arbeit, aber seine Lampe bleibt an.

6 Sobald der Vorgang abgeschlossen ist, beginnt die Anzeige zu blinken. Erst ein Signalton markiert das Ende.

7 Drehen Sie den Bedienknopf auf die Position „Off (Aus)“, um den Vorgang zu beenden und die Ofenkammer zu reinigen.

Nach dem Ende der Dampfreinigung

• Seien Sie vorsichtig, wenn Sie die Klappe vor dem Ende der Dampfreinigung öffnen. Das Wasser auf dem Boden ist heiß.
• Lassen Sie niemals Restwasser für längere Zeit im Ofen, z. B. über Nacht.
• Öffnen sie die Ofentür und entfernen Sie das restliche Wasser mit einem Schwamm.
• Verwenden Sie einen Schwamm mit Reinigungsmittel, eine weiche Bürste oder einen Nylon-Schaber. Wischen Sie das Innere des Ofen anschließend ab. Hartnäckiger Schmutz kann mit einem Kunststoffkratzer entfernt werden.
• Kalkrückstände lassen sich mit einem essiggetränkten Tuch entfernen.
• Wischen Sie mit klarem Wasser nach, und verwenden Sie ein weiches Tuch zum Trocknen (vergessen Sie nicht, auch unter der Dichtung der Ofenklappe zu wischen).
• Wenn der Ofen stark verschmutzt ist, können Sie den Vorgang nach dem Abkühlen des Ofens wiederholen.
• Wenn der Ofen stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, erst den hartnäckigen Schmutz mit Reinigungsmittel einzureiben und dann die Ofenreinigungsfunktion zu aktivieren.
• Nach dem Reinigen lassen Sie die Tür in einem Winkel von etwa 15° geöffnet, damit die innere Emailleoberfläche vollständig trocknen kann.

Schnelltrocknen

1. Lassen Sie die Tür in einem Winkel von etwa 30 ° geöffnet.
2. Wählen Sie mit Hilfe des Bedienknopfes den Einfachbetrieb aus.
3. Drücken Sie die Funktionstaste.
4. Wählen Sie mit Hilfe der Auswahltaste für die Zeit/Temperatur den Umluftmodus aus.
5. Stellen Sie eine Garzeit von etwa 5 Minuten und eine Temperatur von 50 °C ein.
6. Schalten Sie den Ofen nach Ablauf dieser Zeit aus.

44\_ Reinigung und pflege

Warnung

Verwenden Sie zum Reinigen des Ofens keine Hochdruckwasser- oder -dampfstrahlreiniger.

Das Äußere des Ofens

• Zum Reinigen der Innen- und Außenflächen des Ofens verwenden Sie ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Verwenden Sie zum Trocknen ein Küchentuch oder ein trockenes Handtuch.
• Verwenden Sie keine scheuernden, ätzenden oder schleifenden Reinigungsmittel.

Ofenfronten aus rostfreiem Stahl

- Verwenden Sie keine Stahlwolle, Scheuerschwämme oder Kratzschwämme. Sie könnten die Oberfläche beschädigen.

Ofenfronten aus Aluminium

- Wischen Sie die Platte vorsichtig mit einem weichen Tuch oder einem Mikrofasertuch, und verwenden Sie dabei ein mildes Fensterreinigungsmittel.

Warnung

Stellen Sie sicher, dass Ofen vor dem Reinigen abgekühlt ist.

Das Innere des Ofens

• Dichtung der Ofenklappe nicht von Hand reinigen.
- Verwenden Sie keine groben Scheuer- oder Reinigungsschwämme.
- Um Beschädigungen der emaillierten Flächen des Ofens zu vermeiden, verwenden Sie handelsübliche Ofenreiniger.
- Um schwere Verunreinigungen zu entfernen, verwenden Sie einen speziellen Ofenreiniger.

Zubehör

Waschen Sie alle Backausrüstungen und sämtliches Zubehör nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Das Reinigen ist leichter, wenn Sie die Gegenstände etwa 30 Minuten lang in warmem Seifenwasser einweichen.

Auffangrinne

- Die Auffangrinne dient dem Schutz der Küchenmöbel, indem Wasser und Feuchtigkeit, die während des Ofenbetriebs entstehen, aufgefangen werden. Reinigen Sie die Auffangrinne nach jeder Verwendung des Ofens.

Auffangrinne

AUSBAU DER GERÄTETÜR

Im Normalfall darf die Ofenklappe nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist.

VORSICHT: Die Ofenklappe ist schwer.

1. Öffnen Sie die Tür und lassen Sie die Clips an den beiden Scharnieren aufklappen.

1. Schließen Sie die Gerätetür halb (etwa 70 °). Fassen Sie die Ofenklappe mit beiden Händen in der Mitte und ziehen Sie sie so weit nach oben, dass die Scharniere herausgenommen werden können.

EINBAU: Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge.

AUSBAU DES GLASEINSATZES DER GERÄTETÜR

Die Ofenklappe verfügt über 2 bis 4 gegen einander angeordnete Glasscheiben. Diese Glasscheiben können zum Reinigen ausgebaut werden.

1. Entfernen Sie die beiden Schrauben auf der linken und rechten Seite der Klappe.

1. Lösen Sie die Abdeckung und entnehmen Sie Scheibe 1 aus der Klappe.

1. Heben Sie die Scheibe 2 an, und entfernen Sie die beiden Fixiergummis für das Glas oben an der Scheibe. Reinigen Sie die Scheiben mit warmem Wasser oder Spülmittel. Polieren und trocknen Sie das Gerät mit einem weichen sauberen Tuch.

EINBAU: Wiederholen Sie die Schritte 1, 2 und 3 in umgekehrter Reihenfolge.

Die verschiedenen Gerätetypen verfügen über jeweils 2 bis 4 Glaseinsätze.

Achten Sie beim Einbau von Glas 1 (innen) darauf, dass der Aufdruck in die nachfolgend gezeigte Richtung weist.

46\_

Reinigung und pflege

SEITLICHE SCHIENEN (ZUBEHÖR)

Zum Reinigen des Ofens können die seitlichen Schienen abgenommen werden.

Abnehmen der seitlichen Schienen

1. Drücken Sie mittig auf den oberen Bereich der seitlichen Schiene.

1. Drehen Sie die seitliche Schiene um etwa 45 °.

1. Ziehen Sie die seitliche Schiene aus den beiden unteren Bohrungen heraus.

Einbau: Wiederholen Sie die Schritte 1,2 und 3 in umgekehrter Reihenfolge.

AUSTAUSCHEN DER LAMPE

Wichtig

Vorsicht – Gefahr von Stromschlägen!

Ehe Sie die Glühbirne im Ofen ersetzen, ergreifen Sie die folgenden Maßnahmen:

• Ofen ausschalten;
• Ofen vom Netz trennen; und
• Glühbirne im Ofen und die Glasklappe durch ein Tuch auf dem Ofenboden vor Zerbrechen schützen.

Hinweis

Sie können eine neue Lampe im SAMSUNG-Kundendienstcenter erwerben.

Ersetzen der rückseitigen Ofenlampe und Reinigen der Glaskappe

1. Drehen Sie die Kappe gegen den Uhrzeigersinn, um sie zu lösen.
2. Entfernen Sie die Metallringe, und reinigen Sie die Glaskappe.
3. Nötigenfalls ersetzen Sie die Halogenleuchte durch eine bis 300 °C hitzebeständige Ofenleuchte mit 25 Watt, 240 V.

Tipp

Verwenden Sie zum Anfassen einer Halogenleuchte immer ein Tuch, damit sich keine Fettrückstände von Ihren Fingern auf der Leuchte ablagern.

1. Befestigen Sie die Metallringe wieder an der Glaskappe.

2. Setzen Sie die Glaskappe wieder ein.

Ersetzen der seitlichen Ofenlampe und Reinigen der Glaskappe.

1. Zum Entfernen der Glaskappe halten Sie deren unteres Ende mit einer Hand, während Sie ein scharfes Teil (beispielsweise ein Messer) zwischen das Glas und den Rahmen schieben. Drücken Sie die Kappe dann heraus.
2. Nötigenfalls ersetzen Sie die Halogenleuchte durch eine bis 300 °C hitzebeständige Ofenleuchte mit 25 bis 40 Watt, 240 V.

Verwenden Sie zum Anfassen einer Halogenleuchte immer ein Tuch, damit sich keine Fettrückstände von Ihren Fingern auf der Leuchte ablagern.

1. Setzen Sie die Glaskappe wieder ein.

48\_ Reinigung und pflege

Garantie und service

HÄUFIG GESTELLTE FRAGEN UND FEHLERBEHEBUNG

Was ist zu tun, wenn der Ofen nicht warm wird?

Prüfen Sie, ob eine der folgenden Maßnahmen das Problem behebt:

• Ist evtl. der Ofen nicht angeschaltet? Ofen anschalten.
• Ist evtl. die Uhr nicht eingestellt? Uhr einstellen (siehe Abschnitt „Einstellen der Uhrzeit“).
• Prüfen Sie, ob die erforderlichen Einstellungen vorgenommen worden sind.
• Ist evtl. eine Sicherung durchgebrannt oder hat ein Unterbrechungsschalter ausgelöst? Ersetzen Sie die Sicherungen, oder schließen Sie den Sicherungsautomaten wieder. Wenn dies wiederholt passiert, rufen Sie einen zugelassenen Elektriker.

Was ist zu tun, wenn der Ofen nicht aufheizt, obwohl die Ofenfunktion und die Temperatur eingestellt wurden?

Möglicherweise bestehen Probleme mit den internen elektrischen Verbindungen. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung.

Was ist zu tun, wenn ein Fehlercode angezeigt wird und der Ofen nicht aufheizt?

Es bestehen Probleme mit den internen elektrischen Verbindungen. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung.

Was ist zu tun, wenn die Zeitanzeige blinkt?

Es gab einen Stromausfall. Uhr einstellen (siehe Abschnitt „Einstellen der Uhrzeit“).

Was ist zu tun, wenn das Ofenlicht nicht angeht?

Die Ofenbeleuchtung ist defekt. Ofenbirne ersetzen (siehe Abschnitt „Austauschen der Lampe“).

Was ist zu tun, wenn der Ventilator des Ofens läuft, ohne eingestellt worden zu sein?

Nach der Verwendung läuft der Ventilator des Ofens solange weiter, bis der Ofen abgekühlt ist. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung, wenn der Ventilator auch nach dem Abkühlen weiterläuft.

FEHLER- UND SICHERHEITSCODES

Fehler- und Sicherheitscodes	Allgemeine Funktionen	Lösung
E-2*1)	TEMPERATURFÜHLER - FEHLER	Setzen Sie sich mit dem örtlichen Kundendienstcenter in Verbindung.
S-01	SICHERHEITSABSCHALTUNGOfen läuft längere Zeit bei eingestellter Temperatur.	Ofen ausschalten und Lebensmittel entnehmen.Lassen Sie den Ofen vor der weiteren Benutzung abkühlen.
-SE-E-0*1)	Ein Fehler des Ofens kann schwache Leistung und Sicherheitsprobleme verursachen. Verwenden Sie den Ofen ab sofort nicht mehr.	Setzen Sie sich mit dem örtlichen Kundendienstcenter in Verbindung.
-dE-	KEIN TEILERDer Teiler wurde nicht korrekt eingesetzt.Siehe „Einstellen des Teilerbetriebs“ (Seite 17).	Schieben Sie für Ofenbetrieb mit Ober-, Unter- und Doppelkammer den Teiler ein, und nehmen Sie den Teiler für Einfachbetrieb heraus.

1) * Bezeichnet alle Zahlen oder Zeichen.

50 Garantie und service

Technische daten

TECHNISCHE DATEN

Eingangsspannung und Frequenz	230 V – 50 Hz
Volumen (Nutzraum)	70 Liter
Ausgangsleistung	3650 W Max.
Gewicht
Netto	Ca. 48 kg
Verpackungsgewicht	Ca. 53 kg
Abmessungen (B x H x T)
Gehäuse	595 x 595 x 566 mm
Garraum	440 x 365 x 405 mm

SAMSUNG

FRAGEN ODER HINWEISE

LAND	RUFEN SIE UNS AN	ODER BESUCHEN SIE UNS UNTER
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
DENMARK	70 70 19 70	www.samsung.com
FINLAND	030 - 6227 515
FRANCE	01 48 63 00 00
GERMANY	01805 - SAMSUNG (726-7864 € 0,14/Min)aus dem dt. Festnetz,aus dem Mobilfunk max. € 0,42/Min)
ITALIA	800-SAMSUNG (726-7864)
GREECE	80111-SAMSUNG (80111 726-7864) onlyfrom land line, ([phone]from mobile and land line
LUXEMBURG	261 03 710
NETHERLANDS	0900-SAMSUNG(0900-7267864) (€ 0,10/Min)
NORWAY	815-56 480
PORTUGAL	808 20-SAMSUNG (808 20 7267)
SPAIN	902 - 1 - SAMSUNG (902 172 678)
SWEDEN	0771 726 7864 (SAMSUNG)
SWITZERLAND	0848 - SAMSUNG (7267864,CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
EIRE	0818 717100

Code-Nr.: DG68-00447E
